MODE D'EMPLOI CYLINDRE 2 ROBLIN

• Le fabricant decline toute responsabilité en cas de dommage du à une installation non correcte ou non conforme aux règles de l'art.

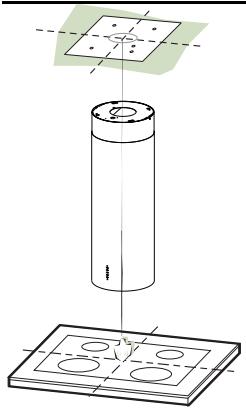

• La distance minimale de sécurité entre le plan de cuisson et la hotter doit être de 650mm au moins.
• Vérifier que la tension du secteur correspond à la valeur qui figure sur la plaquette apposaé à l'intérieur de la hotte.
• Pour les Appareils apparanten à la lère Classe, veiller à ce que la mise à la terre de l'installation électrique domestique ait été effectue conformément aux normes en vigueur.
• Connecter la hotte à la sortie d'air aspiè à l'aide d'une tuyauterie d'un diamètre égal ou supérieur à 120 mm. Le parcours de la tuyauterie doit être le plus court possible.
• Eviter de connecter la hotte à des conduites d'évacuation de fumées issues d'une combustion tel que (Chaudière, cheminée, etc...).
• Si vous utilisez des apparêls qui ne fonctionnent pas à l'électricité dans la piece ou est installée la hotte (par exemple: des apparêls fonctionnant au gaz), vous devez prévoir une aération suffisante du milieu. Si la cuisine en est dépourvue, pratique une ouverture qui communique avec l'extérieur pour garantir l'infiltration de l'air pur.

UTILISATION

• La hotte a eté concue exclusivement pour l'usage domestique, dans le but d'éliminer les odeurs de la cuisine.
• Ne jamais utiliser abusivement la hotte.
• Ne pas laisser les flames libres à force intense et quand la hotte est en service.
• Toujours régler les flammes de manière à éviter toute sortie laterale de ces dernières par rapport au fond des marmites.
• Contrôler les friteuses lors de l'utilisation car l'huile surchauffée pourrait s'enflammer.
• La hotte ne doit pas etre utilise par des enfants ou des personnes ne pouvant pas assurer une utilisation correcte.

ENTRETIEN

• Avant de procéder à toute opération d'entretien,sterol la hote en retardant la fiche ou en actionnant l'interrupteur général.
• Effectuer un entretien scrupULEux et en temps du des Filtres, à la cadence conseillée.
• Pour le nettoyage des surfaces de la hotte, il suffit d'utiliser un chiffon humide et détersif liquide neutre.

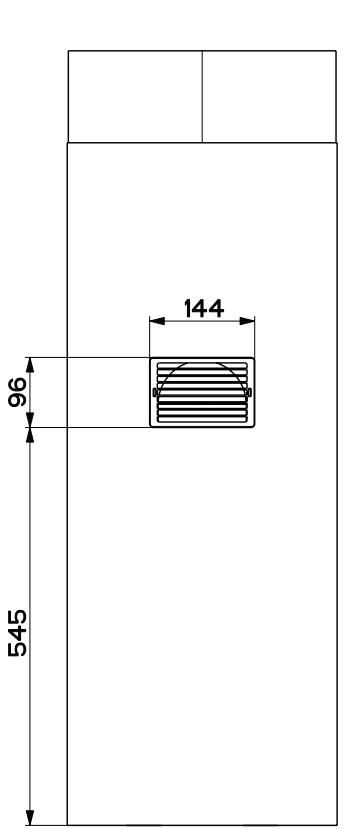

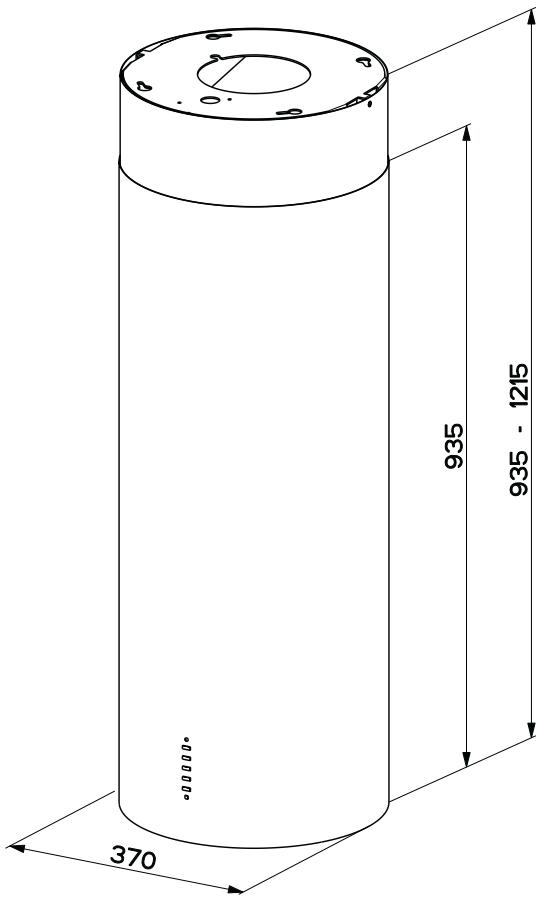

Encombrement

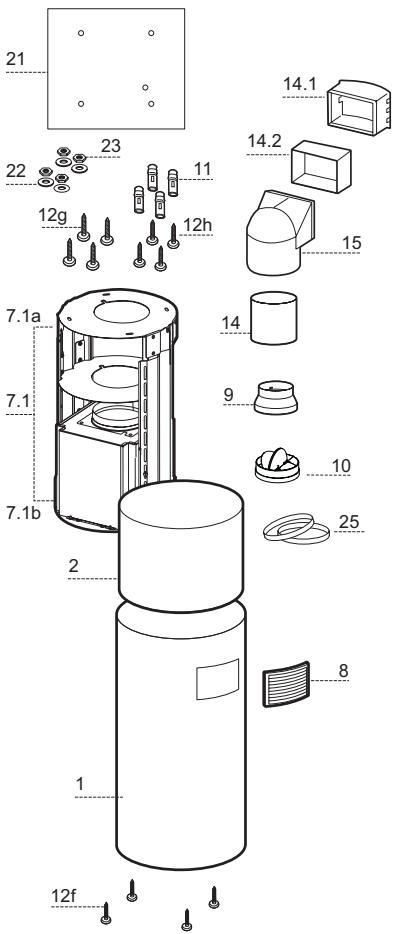

Composants

Réf. Q.té Composants de Produit
1 1 Corps Hotte equipe de: Comandes, Lumiere, Filtres
2 1 Cheminée Télescopique formée de :
2.1 1 Cheminée Supérieure
2.2 1 Cheminée Inférieure
7.1 1 Treillis télécopique avec Aspirateur, formé par:
7.1a 1 Treillis supérieur
7.1b 1 Treillis inférieur
8 1Grille Sortie Air
9 1 Flamque de Reduction 150-120 mm
10 1 Buse avec clapet
14 1 Rallonge Sortie Air Corps Hotte
14.1 1 Rallonge Raccord Sortie Air
14.2 1 Rallonge Sortie Air
15 1 Raccord Sortie Air
25 2 Colliers de serrage serre-tube

Réf. Q.té Composants pour l'installation

11 4 Chevilles 10
12f 4 Vis M6 x 15
12g 4 Vis M6 x 80
12h 4 Vis 5,2× 70
21 1 Gabarit de perçage
22 4 Rondelles 6,4
23 4 Écrous M6

Q. te Documentation

1 Manuel d'instructions

Perçage Plafond/Étagère et Fixation Treillis

PERCAGE PLAFOND/ETAGERE

• À l'aide d'un Fil à plomb, reporter sur le Plafond/Étagère de support le centre du Plan de Cuisson.
• Poser contre le Plafond/Étagère le Gabarit de Perçage 21 fourni avec l'appareil, en faisant coïncider son centre avec le centre projeté et en alignant les axes du Gabarit avec les axes du Plan de Cuisson.
• Marquer les centres des Trous du Gabarit.

• Percer les trouss qui ont ete marqués:

• Plafond en Béton massif: en fonction des Goujons pour Béton utilisés.

• Plafond en Briques avec chambre à air, avec épaisseur résistante de 20mm : 10mm (insérer immédiatement les Chevilles 11 fournies avec l'appareil).
• Plafond en Poutrage en Bois: en fonction des Vis à Bois utilisées.
• Étagère en Bois: 7mm
  Passage du Câble électrique d'Alimentation: 10 mm .

• Sortie Air (Version Aspirante): en fonction du diamètre de la connexion avec les Tuyaux d'Évacuation Externe.

• Visser deux vis en les croisant et en laissant 4 - 5mm . de distance par rapport au plafond:

• pour le Béton massif, des Goujons pour Béton, non fournis avec l'appareil.

• pour Briques percées, ayant une épaissur résistante de 20~mm environ, utiliser les Vis 12h, fournies avec l'appareil.
• pour le Poutrage en bois, 4 Vis à bois, non fournies avec l'appareil.
• pour l'Étagère en Bois, 4 Vis 12g avec Rondelles 22 et Écrous 23, fournis avec l'appareil.

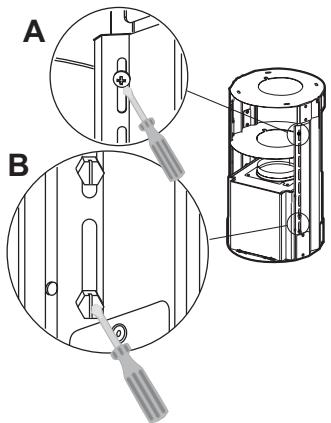

FIXATION DU TREILLIS

• Dévisser les deux vis qui fixent la cheminée supérieurie 2.1 au treillis et sorting la cheminée depuis la partie supérieurie.

Si l'on souhaite régler la hauteur du treillis, effectuer les opérations suivantes:

• Dévisser les quatre vis de sécurité qui se trouvent en haut, dans la zone de séparation du treillis. (A)
• Dévisser les huit vis métriques qui unissant les deux colonnes, qui se trouvent sur les côts du treillis. (B)
• Régler la hauteur souhaïée du treillis et revisser les vis qui ont été précédemment retirees.
• Pour garantir une meilleure stabilité du treillis, revisser les quatre vis de sécurité sur le dernier trou disponible.
• Insérer la cheminée supérieure depuis le haut et la baisser libre sur le treillis.
• Soulever le treillis en veillant à ce que l'indicateur, qui se trouve sur la plaque du treillis, soit mis à l'arrête
• Encastrer les oeillets du treillis sur les deux vis précédemment fixées au plafond et tourner jusqu'à au milieu de l'eellet de réglage.
• Serrer les deux vis et visser les deux autres vis fournies avec l'appareil; avant de serrer définitivement les vis, il est possible d'effectuer des réglages en tournant le treillis, en veillant à ce que les vis ne sortent pas du logement de l'oeillet de réglage.
• La fixation du Treillis doit être effectuee de façon sure, en fonction du poids de la Hotte et des contraintes provoquees par des poussées laterales occasionnelles de l'Appareil monté. Avec avoir effectue la fixation, vérifier que la base soit stable, même si le Treillis est soumis à des contraintes de flexion.
• Dans toutes les évientalités selon lesquelles le Plafond ne serait pas suffisamment robuste en correspondance du point de suspension, l'Installateur devra se charger de le rendre plus solide avec des plaques et contre-plaques appropriées, ancrees aux parties résistantes, du point de vue structurel.

Branchements

SORTIE AIR VERSION ASPIRANTE

En cas d'installation en version aspirante, brancher la hotte à la tuyauterie de sortie via un tube ri-gide ou flexible de 150 ou 120mm , au besoin de l'installateur.

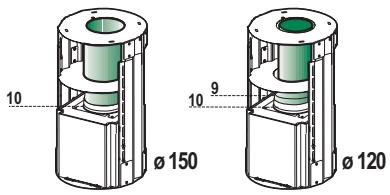

branchement avec un tube de 150

• Insérer la buse avec clapet 10.
• Fixer le tube par des colliers appropriés. Le matériel nécessaire n'est pas fourni.

branchement avec un tube de 120

• Insérer le flasque de réduction 9 sur la buse avec clape t 10.
• Fixer le tube par des colliers appropriés. Le matériel nécessaire n'est pas fourni.
• Retirer les évventuels filtrés anti-odeur au charbon actif.

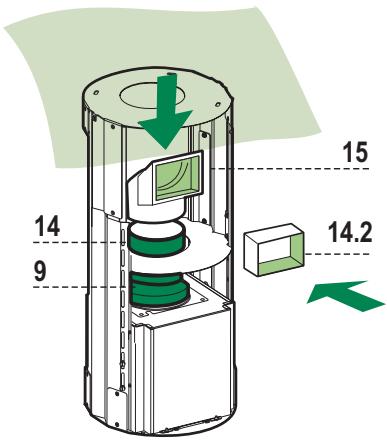

SORTIE AIR VERSION FILTRANTE

• Insérer la Flamque de réduction 9 sur la sortie de l'Aspirateur.
• Inséorer par pression la Rallonge 14 sur la Flamque.
• Inséorer par pression le Raccord 15 sur la Rallonge.
• Insérer létairelement la Rallonge 14.2 sur le Raccord 15, en s'assurant que la sortie se trouve en correspondance du Goulot de la Cheminee.

Montage de la Cheminée et Fixation du Corps de la Hotte

• Mettre en place la Cheminée supérieure et fixer la partie supérieure de cette dernière au Treillis, à l'aide des 2 vis qui avaient été précédemment retirees.
• Retirer le groupe d'éclairage; en tournant le bouton et en faisant couilisser le levier du goujon de fixation, spécialement prévu à cet effet.
• Retirer les filtres l'un après l'autre, en les poussant vers la partie arrrière du groupe et en tirant simultanément vers le bas.
• Retirer les évientuels Filtres Anti-odeur au Charbon actif.
• Prévoir la fixation du corps de la hotte au support métallique en vissant les 4 vis 12f dans les logements spécialément prévus à cet effet. Laisser au moins 4 - 5mm d'espace entre la tête des vis et la plaque du support métallique.
• Accrocher le corps de la hotte au treillis et tourner vers la gauche jusqu'à la butée; effectuer immédiatement le serrage des vis, afin d'éviter tout risque de chute accidentelle du corps de la hotte.

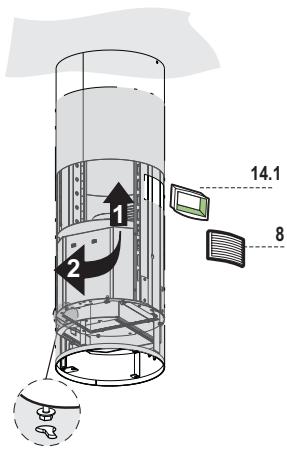

Version Filtrante

• S'assurer que la sortie du rallonge raccord 14.2 se trouve au niveau de la bouche de la cheminée aussi bien en horizontal qu'en vertical.
• Si tel ne avait pas etre le cas, retirer la Cheminée inférieure et ajuster la position de la Rallonge 14; ensuite, remonter les pieces, comme precedement indiqué.
• Insérer latéralement la Rallonde Raccord 14.1 sur la Rallonde 14.2.
• Appliquer la Grille orientable 8 dans le logement spécifique prévu à cet effet. En outre, s'assurer qu'elle soit correctement insérée dans le Raccord 14.1.

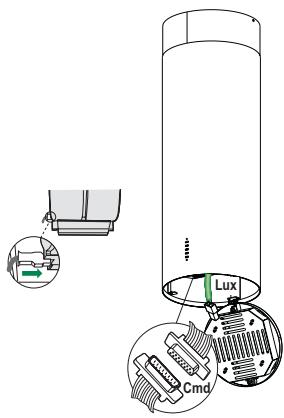

BRANCHEMENT ÉLECTRIQUE

• Brancher la Hotte au Réseau d'Alimentation, en interposant un Interrupteur bipolaire avec ouverture des contacts de 3mm au moins.
• S'assurer que le connecteur du Câble d'alimentation soit inséré correctement dans la prise de l'Aspirateur.
• Connecter le connecteur des Commandes Cmd.
• Connecter le connecteur des Spots Lux à la prise spécialement prévue, derrière le couvercle du groupe éclairage.
• Pour la Version Filtrante, monter le Filtre Antiodeurs au Charbon actif.
• Remonter les filtrres et le groupe éclairage.

Tableau des commandes

L	0/1 éclairage	Allume et étant l'éclairage.
T1	0/1 Moteur Allumé	Première vitesse. Cette touche permet d'éteindre la hotte en y pressant pour environ 1 secondes.
	Clignotement	Changement 24h On l'active en appuyant sur la touche pendant 5" environ. Cette fonction permet d'obtenir une aspiration de 100 m3/h. avec un bruit de 28dB(A) uniquement. Son activation est possible depuis n'importe qu'elle vitesse, même quand la hotte est éteinte. Pour désactiver cette fonction, il faut appuyer sur la touche pendant 5" environ.
T2	Vitesse Allumé	Deuxième vitesse.
	Clignotement	Delay (30')
		En appuyant pendant 2" environ sur la touche, on active l'extinction automatique retardée de 30'. Cette fonction est idéale pour compléter l'élimination des odeurs résiduelles. Il est possible de l'activer depuis n'importe qu'elle vitesse; on la déactive en appuyant brièvement sur la touche.
T3	Vitesse Allumé	Troisième vitesse.
T4	Vitesse Fixe	Vitesse maximum.
	Clignotement	Vitesse turbo.
		Cette vitesse est conseillée pour de grandes émissions de vapeurs de cuisson. Elle peut être insérée en pres-sant pour 2 secondes environ la touche. Elle s'éteint en automatique après 10 minutes de fonctionnement. On peut l'éteindre manuellement en pressant n'importe chaque touche.
S1	Led Fixe	Signale la saturation des filtres métalliques et la nécessité de les laver. L'alarme se met en marche après 100 heures de fonctionnement effectif de la hotte. (Reset. Voir paragraphe Entretien)
	Clignotement	Signale, lorsqu' il est activé, la saturation des filtres à charbon et la nécessité de les replacer et de laver les filtres métalliques. L'alarme saturation des filtres à charbon se déclenché après 200 heures de fonctionnement effectif de la hotte. (Mise en activités et Reset. Voir paragraphe Entretien)

TELECOMMANDE (FOURNIE SUR DEMANDE)

Il est possible de commander cet apparéil au moyen d'une télécommande, alimentée avec des piles alcalines zinc-charbon 1,5 V du type standard LR03-AAA.

• Ne pas ranger la télécommande à proximé de sources de chaleur.
• Ne pas jeter les piles; il faut les déposer dans les recipients de récolte spécialement prévus à cet effet.

Filtres anti-graisse

NETTOYAGE FILTRES ANTI-GRAISSE METALLIQUES

Remise à l'etat initial du signal d'alarme

• Éteindre les Lumières et le Moteur d'aspiration.
• Appuyer sur la touche T1 pendant 3 secondes au moins, jusqu'au clignotement de confirmation des dels.

Nettoyage Filtres

• Ils peuvent être lavés au lave-vaiselle et nécessiter d'être nettoyés lorsque la Led S1 s'allume ou, au moins, environ tous les 2 mois d'emploi ou plus frequentlyment en cas d'emploi particulièrement intense.
• Ouvrir le groupe d'éclairage, en le tirant sur le cran spécifiquement prévu.
• Retirer les filtres l'un après l'autre, en les poussant vers la partie arrrière du groupe et en tirant simultanément vers le bas.
• Laver les filtres en évitant de les plier et les laisser sécher avant de les remonter.
• Remonter les filtres en veillant à ce que la poignée reste vers la partie visible externe.
• Remonter le groupe éclairage.

• Il n'est pas lavable ni regénérable, il faut le remplacer lorsque la del S1 clignote ou tous les 4 mois au moins. La signalisation d'Alarme a lieu uniquement lorsque le Moteur d'aspiration est actionné.

Activation du signal d'alarme

• Pour les Hottes dans la Version Filtrante, la signalisation d'Alarme de saturation Filtres doit être activée au moment de l'installation ou par la suite. Éteindre l'éclairage et le Moteur d'aspiration.
• Déconnecter la Hotte en actionnant l'Interrupteur bipolaire interposé sur l'alimentation du Résseau ou en intervenant sur l'Interrupteur général.
• Rétablir la connexion, en maintainant appuyée la touche T1.
• Relâcher la touche, les cinq dels sont allumées en position fixe.
• Dans un décali de 3 secondes, appuyer sur la Touche T1 jusqu'au clignotement de confirmation des Dels T1 et T4:

2 clignotements Del - Alarme de saturation Filtre anti-odeur au Charbon actif ACTIVÉE.

1 clignotement Del - Alarme de saturation Filtre anti-odeur au Charbon actif DÉSACTIVÉE.

REEMPLACEMENT

Remise à l'etat initial du signal d'alarme

• Éteindre les Lumières et le Moteur d'aspiration.
• Appuyer sur la touche T3 pendant 4 secondes au moins, jusqu'à ce que le clignotement de confirmation des ledts T1-T4 soit activé.

Replacement Filtrse

• Ouvrir le groupe d'éclairage, en le tirant sur le cran spécifiquement prévu.
• Retirer les filtres anti-graisse métalliques.
• Retirer le filtrte anti-odeur au charbon actif colmaté, en agissant sur les crochets prévus à cet effet.
• Monter le nouveau filtrte anti-odeur au charbon actif.
• Remonter les filtres anti-graisse métalliques et le groupe éclairage.

Eclairage

Lampe halogène de 20 W.

• Sortir la Lampe de la Douille en exerçant une légère traction.
• Remplacer par une nouvelle lampe possédant les mêmes caractéristiques, en veillant à ce que les deux fiches soient correctement insérées dans le logement de la Douille.

Le symbole sur le produit ou son emballage indique que ce produit ne peut etre traite comme dechet menager. Il doit alot et remis au point de ramassage concerné, se chargeant du recyclage du materiel electrique et electronique. En vous assurant que ce produit est elimine correctement, vous favorise la prevention des consquences négatives pour l'environnement et la santhe humaine qui, sinon, seraient le résultat d'un traitement inapproprié des dechets de ce produit. Pour obtenir plus de details sur le recyclage de ce produit, veuillez prendre contact avec le bureau municipal de toute region, sua service d'elimination des dechets menagers ou le magasin ou vous aze achete le produit.
