WD-14706 - TVP LG - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Lave-linge frontal
Capacité de lavage	7 kg
Vitesse d'essorage	1400 tr/min
Classe énergétique	A+++
Dimensions approximatives	60 x 85 x 55 cm
Poids	70 kg
Alimentation électrique	230 V, 50 Hz
Fonctions principales	Programmes de lavage variés, option de départ différé, contrôle de la mousse
Entretien et nettoyage	Nettoyage régulier du filtre, nettoyage du tiroir à lessive
Pièces détachées et réparabilité	Disponibilité de pièces détachées, manuel de réparation accessible
Sécurité	Système de verrouillage de porte, protection anti-débordement
Compatibilités	Compatible avec divers détergents et adoucissants

FOIRE AUX QUESTIONS - WD-14706 LG

Comment résoudre un problème de bruit excessif lors du lavage ?

Vérifiez que la machine est bien de niveau et qu'elle est installée sur un sol stable. Assurez-vous également que les vêtements ne sont pas mal répartis dans le tambour.

Que faire si la machine ne démarre pas ?

Vérifiez que la machine est correctement branchée et que la prise fonctionne. Assurez-vous également que la porte est bien fermée et que le bouton de démarrage est activé.

Pourquoi l'eau ne s'écoule-t-elle pas ?

Vérifiez si le robinet d'arrivée d'eau est ouvert. Assurez-vous également que le filtre d'entrée d'eau n'est pas obstrué et que le tuyau de vidange n'est pas plié ou obstrué.

Comment résoudre un code d'erreur affiché sur l'écran ?

Consultez le manuel d'utilisation pour identifier le code d'erreur spécifique et suivez les instructions pour résoudre le problème.

Que faire si la machine ne centrifuge pas correctement ?

Vérifiez que la charge de linge n'est pas trop lourde et qu'elle est bien répartie. Assurez-vous également que le filtre à peluches est propre.

Comment nettoyer le tambour de la machine ?

Utilisez un programme de nettoyage du tambour ou faites tourner la machine à vide avec un peu de vinaigre blanc pour éliminer les résidus.

Pourquoi l'odeur de la machine est-elle désagréable ?

Cela peut être dû à des résidus de détergent ou d'humidité. Assurez-vous de bien sécher le tambour après chaque utilisation et nettoyez régulièrement le tiroir à détergent.

MODE D'EMPLOI WD-14706 LG

aractéristiques du produit

Protection contre le fouissement

Gracé à la rotation alternée du tambour, le froissement de la dessive est réduit au minimum.

Plus économique grâce au Systeme de Lavage Intelligent

Il déterminé le niveau d'eau optimum et le temps de lavage afin de minimiser la consommation d'énergie en eau et en électricité.

Verrouillage-Enfant

Le système de "Verrouillage-Enfant" est concu pour empêcher les enfants d'appuyer sur un bouton entrainant le changement de programme pendant le fonctionnement.

Système Anti-balourd

En détectant la charge et l'équilibrage, il répartitUniformément la charge pour réduire le niveau de bruit pendant l'essorage.

Redemarrage automatique

Si la machine s'arrête à cause d'une défaillance électrique, elle reprendra automatiquement son fonctionnement à partir de la position où elle s'était arrêtée.

Technologie Direct Drive

Le moteur electromagnetique est en transmission directe sur le tambour sans courroie ni poulie. Le lave-linge est fiable, performant et silencieux.

S

ommaire

Mises en garde 3

Spécifications 4

Installation 5

Précautions à prendre avant le lavage 10

Apport de lessive 11

Fonction 12

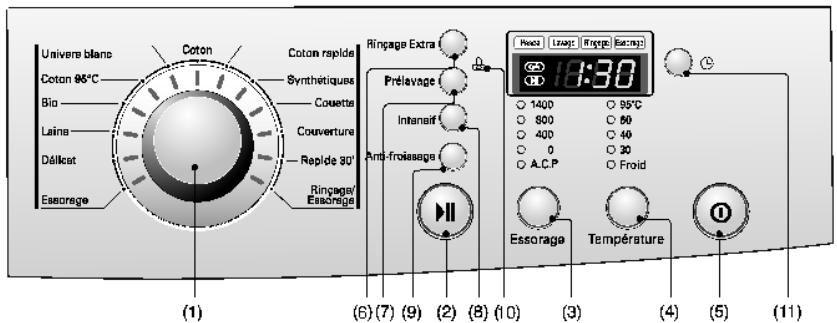

Comment utiliser votre lave-linge 13

Maintenance 20

Guide de dépannage 23

Termes de la garantie 26

Avertissement!

Pour vous securité, les instructions contenues dans ce manuel doivent être rigoureusement suivies. Le non respect de ces instructions entraine un risque d'incendie, d'explosion, de choc électrique, des dommages matériels, des blessures, ou de décès.

INSTRUCTIONS IMPORTANTES

AVERTISSEMENT : Afin de réduire le risque d'incendie, de choc électrique, ou de blessures pendant l'utilisation du lave-linge, prendre les précautions de base suivantes :

• Ne pasmettrelesmainsdanslave-linge lorsqu'ilest sous tension(toucheMarche enfonee).
• Ne pas installer ni stocker le lave-linge dans un endroit exposé aux intermpérières.
• Ne pas toucher aux commandes.
• Ne pas réparer ni remplaçer une pièce de la machine à laver. Ne pas effectuer d'autres entretiens que ceux spécifiquement recommendés par le manuel (voir pages 20 à 25). Mème dans ce cadre, assurez vous de la bonne compréhension des instructions avant toute manipulation et renonzez y si vous n'avez pas les compétences nécessaires.
• Ne pas laisser de matériel aux combustibles teils que des peluches, du papier, des chiffons, des produits chimiques, etc... en dessous et au cours de la machine.
• Une surveillance étroite est nécessaire si cet apparéil est utilisé par ou pres des enfants.
• Ne pas laisser les enfants jouer sur, avec ou à l'intérieur de la machine ou de tout autre apparéil.
• Ne pas laisser la porte du lave-linge ouverte. Une porte ouverte peut inciter les enfants à se suspendre à la porte ou à se glisser à l'intérieur de la machine à laver.
• Ne jamais mettre la main dans la machine à laver quand elle est en mouvement. Attendre l'ânet complet du tambour.
• Ne pas laver ni secher des articles qui ont ete nettoyes, laves,trimpes dans des substances combustibles ou explosives ou tachees par ces substances (tesraises que la cire, tHuile, la peinture, l'essence, les degraisants, les solvents de nettoyage a sec, le kerosene, etc...) qui

peuvent s'enflammer ou exposer.

Il se peut que l'huile reste dans la cuve après un cycle compléte de lavage, ce qui peut provoquer un incendie pendant le séchage. Par conséquent, ne pas inséréz de vétements impregnés d'huile.

• Le processus de lessivage peut réduire le caractère ignifuge des tissus.
• Pour évitier cela, suivre soigneusement les instructions de lavage et de précaution du fabricant du vêtement.
• Ne pas fermer brusquement la porte de la machine à laver et ne pas essayer d'ouvoir la porte de force quand elle est verruillée (Indicateur de verruillage de la porte ON) pour ne pas endomager la porte de la machine à laver.
• Pour réduire le risque de chic électricque, il est nécessaire, avant toute maintenance ou nettoyage, de débrancher le cordon d'alimentation de la prise murale ou de couper l'alimentation de cette prise soit en retardant le fusible correspondant du tableau électricque, soit en déconnectant le disjoncteur.
• Ne jamais essayer de faire fonctionner cet apparéil s'il est endommage, s'il fonctionne mal, s'il est partiellement démonté, si des pieces sont cassées ou manquantes, ou si le cordon d'alimentation ou la prise murale sont endommages
• Si l'appareille a ete en contact avec de I'eau, veuilles appeler voitre service client.

Risque de chic électric ou d'incendie.

CONSERVER CES INSTRUCTIONS

INSTRUCTIONS DE MISE A LA TERRE

Cet apparéil doit être mis à la terre. En cas de mauvais fonctionnement ou de panne, la mise à la terre réduira le risque de chic électriche en foumiissant un chemin de moindre résistance pour le courant électriche. Cet apparéil est équipéd'un cordon comportant un conducteur de terre et une prise de terre

• Ne pas utiliser d'adaptateur et ne pas retirez la prise de terre.
• Si vous ne disposez pas d'une prise adaptée, consultez un électricien.

ATTENTION: Un mauvais branchement du conducteur de terre de l'équipement peut entraîner un risque de chic électrique. Si vous avez des doutes sur la mise à la terre correcte de l'appareil, faites appel à un electricien ou à un dépanneur qualifié. Ne pas modifier la fiche fournie avec l'appareil -si elle ne va pas dans la prise, faire installer une prise adaptée par un electricien qualifié.

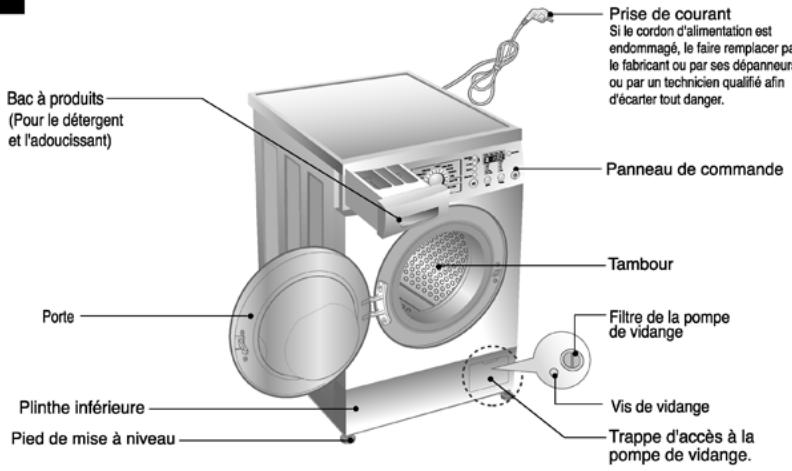

pécifications

Nom : Lave-linge à chargement frontal
Alimentation électric : 220-240 V~, 50Hz
Dimensions : 600mm (L) x 550mm (P) x 850mm (H)
■ Poids/Watt Max. : 65 kg / 2100 W
Capacité de lavage : Reportez-vous aux spécifications
Consommation d'eau. : 49 l (7 l/kg)
Vitesse d'essorage : 0/400/800/1200 [WD-12701(6)TDP] 0/400/800/1400 [WD-14701(6)TDP]
■ Pression d'eau admissible : 0,3 - 10 kgf / cm²(30~1000kPa)

• L'apparance et les specifications peuvent varier sans préavis dans le but d'améliorer la qualité des éléments.

Accessoires

Tuyau d'arrivée d'eau

Clé
(Pour le débridage du tambour et le réglage des pieds)

nstallation

Installer ou stocker dans un endroit qui ne soit pas exposé à des températures inférieures à 0^ ou aux intempérières. La mise à la terre de la machine doit respecter tous les normes et décrites génémentaux en vigueur.

Dans certains pays sujets à des infecions deCAFards ou autres insectes, maintenez notre apparéil électroménager et son environnement propre. Les dégats causés par lesCAFards ou autres insectes ne seront pas pris en compte par la garantie.

Vis de bridage

L'appareil est muni de vis de bridage afin de prévenir tous dommages internes pendant le transport.

• Enlever l'emballage puis démonter les vis et les écrous sécurisant le transport avant d'utiliser le lave-linge.

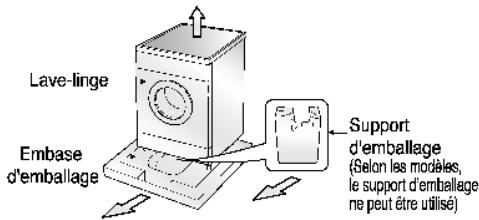

Lors du déballage, enlever le support d'emballage placé au milieu de l'embase.

Dépose des vis de bridage

1. Les 4 vis spéciales sont serrées pour prévenir tous dommages internes pendant le transport. Avant de faire fonctionner la machine à laver, enlever les vis ainsi que les rondelles en caoutchouc.
2. Ne pas les enlever pourrait provoquer une forte vibration, du bruit et un mauvais fonctionnement.
3. Dévisser les 4 vis à l'aide de la clé fournie cet effet (voir page 4).

1. Enlever les 4 vis ainsi que les rondelles en caoutchouc en tordant légarement la rondelle. Garder les 4 vis et lacle pour uneutilisationfuture.
2. Conserver les vis de bridage pour les réinstaller en cas de transports ultérieurs.
3. Obturator les trous avec les capuchons fournis.

nstallation

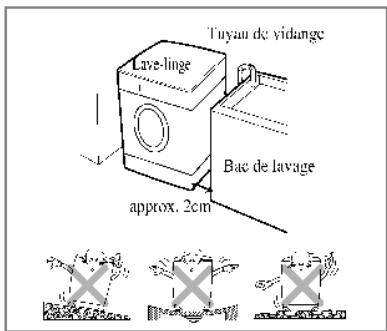

■ Emplacement nécessaire pour l'installation

Mise à niveau du sol :

La pente admissible sous la machine est de 1^

Prise de courant :

Elle doit être située sur le côte de la machine et respecter une distance de 1,5 metres. Afin d'éviter les risques de surcharge il tient de ne brancher qu'un seul apparéil à cette prise.

Dégagement supplémentaire :

A prévoir pour le mur, la porte et le sol (10cm: arrière /2cm: cotés droit & gauche)

Ne jamais placer ni stocker de produits de lavage sur le dessus du lave-linge

■Mise en place

Installer le lave-linge sur un sol dur et plat.

S'assurer de la libre circulation de l'air autour et sous la machine n'est pas entravee par un tapis, une carbette, etc.

• Ne jamais tenter de corriger les irrégularités du sol en glissant des cales en bois, en carton ou autres matériaux sous les pieds de la machine.
• S 'il est impossible de placer le lave-linge ailleurs qu'a proximé d'une gazinière ou de tout autre source de chaleur, il est indispensableable de placer entre les deux apparéils un isolant thermique de (85x60cm) recouvert d'une feuille d'aluminium côte gazinère ou source de chaleur.
• Le lave-linge doit être installé dans des pieces où la température ne descend pas audressous de 0^ .
• S'assurer lors de l'installation du lave-linge qu'il est facilement accessible par un technicien en cas d'intervention.
  Le lave-linge mis en place, regler les quatre pieds à l'aide de la clé fournie (voir page 4) et s'assurer de la stabilité de l'appareil. Veiller à ce qu'un dégagement d'environ 20 mm soit respecté entre le panneau du lave-linge et le système d'évacuation de l'eau de vidange.

Installation

Raccordement electrique

1. Ne pas utiliser de rallonge ni de multi-prise.
2. Si le cordon d'alimentation est endommage, le faire replacer par le fabricant ou par ses dépanneurs ou par un technicien qualifié ain d'écarter tout danger.
3. Apre's utilisation, tousjds debrancher la machine et fermer l'arrivee d'eau.
4. Connecter la machine à une prise avec mise à la terre conformément aux reglementations de cablage en vigueur.
5. La position de l'appareil doit permettre d'acceder facilement à la prise.

Ne confiez le réglage ou la réparation de cet apparéil qu'à un technicien agréé par le fabricant. Les réparations effectuees par toutes personnes non qualifiées peuvent provoquer des dommages ou de sérieuses avaries. Pour toute réparation, contactez le service après-vente.

Ne pas entreposer le lave-linge dans une piece ou la temperature est amenée à descendre sous 0^ . Les tuyaux gelés peuvent se fendre.

A températures négatives, la fiabilité des composants électroniques peut se couver alterée.

Si le lave-linge est livre pendant l'hiver et que la tempête extérieure est négative : entreposez-le quelques heures à tempête ambiente avant de le mettre en marche.

AVERTISSEMENT

AVERTISSEMENT concernant le cordon d'alimentation

Pour la plupart des apparéils electroménagers, il est conseilé d'effectuer le branchement sur un circuit dédié, c'est-à-dire une prise unique qui n'almente que l'appareil en question et sur laquelle aucune autre prise ni Hutchinson circuit de dérivation ne vient s'ajouter. Reportez-vous à la page des specifications de ce manuel de l'utilisateur pour connaître les consignes équates. (voir page 4).

Ne surchargez pas les prises murales. Cela presente un danger, au même titre que des prises murales ou des rallonges disloquées ou endommages, des cordons d'alimentations efflochés ou une gaine d'isolation électrique défectueuse ou craquéele. L'un ou l'autre de ces cas de figure pourrait et à l'origine d'une electrocution ou d'un incendie. Contrôle régulierement le cordon électrique de votre apparéil electroménager. S'il parait endommage ou déterioré, débranché-les, cessez d'utiliser votre apparéil et demandez à un répartaréur/agree qu'il remplace le cordon par un cordon strictement identique.

Protégez le cordon d'alimentation contre tout mauvais traitement physique ou mécanique en évitant par exemple de le criller, de l'entortiller, de le pincer, de le coincer dans une porte ou de marcher dessus. Faites particulièrement attention aux branchements, aux prises murales et au point de sortie du cordon d'alimentation de l'appareil.

La machine à laver doit être connectée à la conduite d'eau principale par un jeu de tuyaux neufs. Ne jamais utiliser un jeu de tuyaux usage.

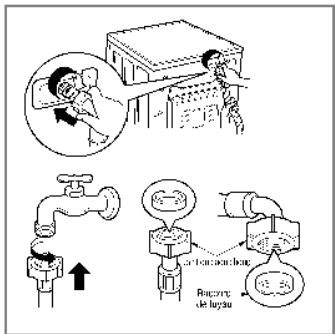

■ Connexion du tuyau d'alimentation en eau

La pression d'alimentation d'eau doit être comprise entre 30kPa et 1000kPa (0.3~10kgf/cm²).
Ne pus tirer ni fausser le filetage lors de la connexion du tuyau d'admission à la vulve.
Si la pression d'arrivee d'eau est supérieure a 1000kPa, un dispositif de decompression devra etre installo.
- Deux joints sont fournies avec le tuyau d'arrivee d'eau dans le raccord de la valve afin de prevenir les fuites d'eau.
Vérifier l'étanchéité des connexions de la machine à laver en ouvrant le robinet d'arrivée d'eau au maximum
- Verifier périodiquement l'etat du tuyau et replacer le si nécessaire.
S'assurer que le tuyau n'est pas tordu, pié ou écrase.

Installation

Ce lave-linge n'est pas concu pour etre utilise en environnement instable, tel que dans les avions, les caravanes etc. Avant de partir en vacances ou lorsque le lave-linge ne sera pas utilise durant une pereiode prolongee, fermez le robinet d'arrivee d'eau, surtot si la piece ne dispose pas de bouche d'évacuation d'eau.

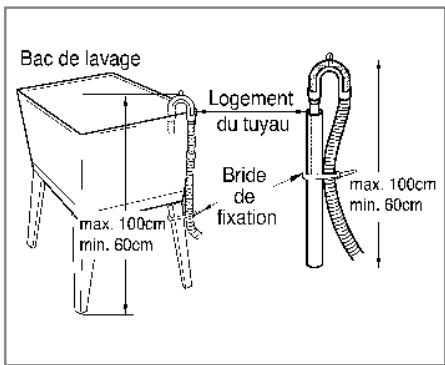

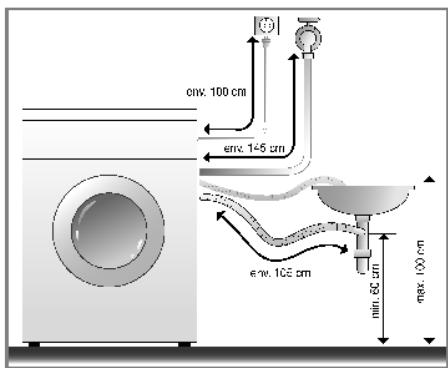

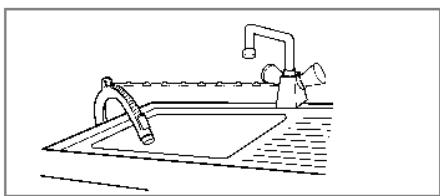

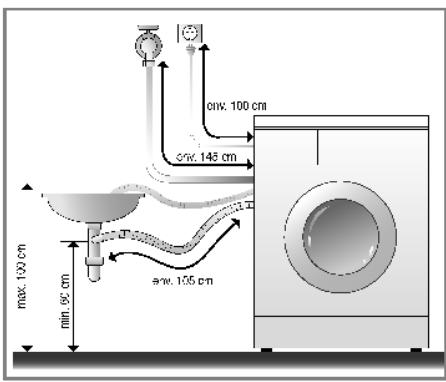

Installation du tuyau de vidange

Le tuyau de vidange ne devra pas etre placeda plus de 100 cm au dessus du sol.
- Une fixation appropriée du tuyau de vidange protégera le sol des dommages resultant d'une fuite d'eau.
- Si le tuyau de vidange est trop long, ne pas l'instructor. Le substituer par un plus court afin d'aviter un bruit anomal.

• Maintenir solidement le bac du tuyau devidange avec un lien lorsque vous l'installez.
• Une fixation appropriée du tuyau de vidange protégera le sol des dommages dus à une fuite d'eau.

Installation

Réglage de niveau

1. Pour réduire les vibrations et les bruits excessifs, installer la machine sur un sol stable et à niveau, de préférence dans un coin de la pièce.

REMARQUE Un plancher en bois ou surélevé peut provoquer des vibrations excessives ou des erreurs d'équilibrage de charge.

1. Si le sol est inégal, régler les pieds de mise à niveau (ne pas insérer de cales de bois, etc... sous les pieds). S'assurer que les quatre pieds sont stables et reposent sur le sol. Vérifier ensuite que l'appareil est parfaitement à niveau (utiliser un niveau à bulle d'air).

※ Aprese le réglage des pieds, serrer l'écrou de blocage en tournant dans les sens inverse des aiguilles d'une montre.

REMARQUE Dans le cas où la machine est installée en hauteur, elle doit être solidement amarée afin d'éviter tout risque de chute.

• Verificaton en diagonale

Si on appuie sur les bords de la plaque supérieure de la machine à laver en diagonale, la machine ne doit absolument pas bouger d'un pouce vers le haut ni vers le bas (Veillez à vérifier les deux directions) Si la machine bouge quand on pousse la plaque supérieure de la machine en diagonale, réajuster les pieds.

Sols en beton

-La surface d'installation doit etre propre,seche et a niveau.
- Installer le lave-linge sur un sol dur et plat.

Carrelage (Sols glissants)

• Découpez un adhésié anti-dérapant en deux morceaux de 70X70mm. Collez les sur le sol aux emplacements prévus des pieds de la machine. Placez l'appareil et régler les pieds pour qu'il socrient à niveau.

Parquets

• Les parquets sont particulièrement sensibles aux vibrations.
• Pour éviter les vibrations nous vous recommendons de placer des rondelles en caoutchoc d'au moins 15 mm d'épaisseur sous chaque pied.
• Si possible installer la machine dans un angle de la pierce à l'endet le plus stable.

※ Inséorer les rondelles de caoutchou pour réduire les vibrations.

Vous pouze, vous procurer les rondelles de cautichouc en les commandant au SAV de LG sous la reference 4620ER4002B.

Important!

Rondelle en caoutchouc

• Un positionnement et une mise à niveau approprié du lave-linge assurent un fonctionnement fiable et durable du lave-linge.
• La machine doit être absolument horizontal et être stable.
• Le lave-linge ne doit pas « basculer » lors d'une pression sur les angles supérieurs.
  La surface d'installation doitetrepropre,sans ciere ni autres produits d'entretien des sols.
  Veillez a ce que les pieds restent sec. Dans le cas contraire, I'appareil pourrait glisse.

P récautions à prendre avant le lavage

Avant la première utilisation

Sélectionnez un cycle (Coton 60^ ,mettre une demi dose de détergent) et faire tournier l'appareil à vide. Cela permettra d'évacuer les eventuels résidus de fabrication.

■ Précautions à prendre avant le lavage

1. Etiquettes d'entretien

Chercher l'étiquette d'entretien sur vos vêtements. Vous connaître ainsi la composition du textile et la façon de le laver.

2. Tri

Pour un meilleur résultat, trier les vêtements. Préparer les charges qui peuvent être lavées avec le même cycle de lavage. La température de l'eau et la vitesse d'essorage varient en fonction des différents textiles Séparer toujours les cotons fonçés des cotons clairs et du blanc. Laver les couleurs séparément pour éviter qu'elles ne déteignent sur le s blancs. Si possible, ne pas laver d'articles très sales avec des articles peu sales.

Salissure (Très sale, Normal, peu sale): Séparer les vêtements en fonction du degré de sslissure.

Couleurs (Páles, Clairs, Fonçés): Séparer le linge blanc et le linge de couleur. Peluche (Textiles pelucheurs, Textiles, capteurs): Laver séparément les textiles pelucheurs et les textiles capteurs de peluche.

Textiles pelucheux : tissu éponge, serviettes de toilette, langes

Textiles capteurs de peluches : synthétiques,velours côteles,chaussettes

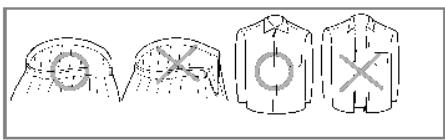

3. Précautions à prendre avant le chargement

Mixer la charge avec des articles de différentes tailles. Charger les articles les plus volumineux en premier. Ils ne doivent pas représentater plus de la moitié de la charge de lavage. Ne pas laver un article seul afin d'éviter un déséquilibre de la charge. Si tel était le cas, ajouter un ou deux articles similaires.

• Verifier que toutes les poches sont vides. Des objets tels que des clous, des pinces à cheveux, des allumettes, des stylos, des pieces de monnaie ou des clés peuvent endommager votre lave-linge et vos vêtements.
  Fermer les fermétures à glissière, à crochets et les boutons pressions pour éviter que les vêtements ne s'accrochent les uns aux autres
• EliminerAAParavantlesalissuresetles tachesurlescols etlespoignetsavec unpeude de detergentdissous dansI'eau.

Ajout de lessive et d'adoucissant

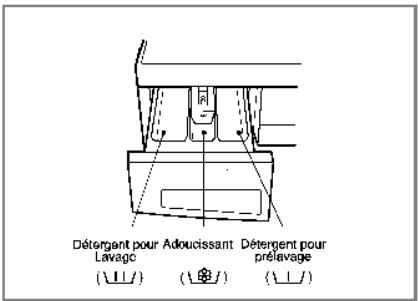

1. Bac à produits

Lavage unquipment
- Préavage + Lavage → L / L /

2. Addition d'adoucissant

• Ne pas dépasser la ligne de replissage maximum. En cas de dépassement, l'adoucissant pourrait être distribué tropôt et tâcher les vêtements.
• Ne pas laisser l'adoucissant dans le bac à produits plus de deux jours. (L'adoucissant pourrait durcir)
  L'adoucissant sera automatiquement ajouté pendant le cycle de rincege.
• Ne pas ouvrir le tiroir au moment de l'arrivée d'eau.
• Les solvants (White spirit, acétone, etc) ne doivent jamais être utilisés.

REMARQUE Ne pas verser l'adoucissant directement sur les vêtements.

3. Dosage du détergent

• Le détergent devra être utilisé selon les instructions du fabricant du détergent.
• Si une quantité de détergent supérieure à celle qui est recommandée est utilisée, cela creera un excess de mousse, ce qui diminuera le résultat du lavage alourdira le tambour (entrainant par conséquent un mauvais fonctionnement).
• N'utiliser du détergent en poudre que pour le lave-linge à laver à chargement frontal.
• Il peut être nécessaire d'ajuster l'utilisation du détergent en fonction de la température et de la durée de l'eau, du poids et du niveau de saleté de la charge. Pour un meilleur résultat, éviter une formation excessive de mousse.

4. Adoucisseur d'eau

• Un adoucisseur d'eau, comme Calgon, peut être utilisé pour réduire l'utilisation de détergent dans les régions où l'eau est très calcaire. À utiliser en fonction de la quantité indiquée sur l'emballage. Versez tout d'abord la lessive puis l'adoucisseur d'eau.
• Utilisez la même quantité de lessive que pour de l'eau non-calcaire.

Suggestions

Pleine charge : selon les recommendations du fabricant.

Charge partielle: 3/4 de la quantité normale.

Charge minimum: 1/2 de la charge totale.

Le détergent est libre par le distributeur au début du cycle.

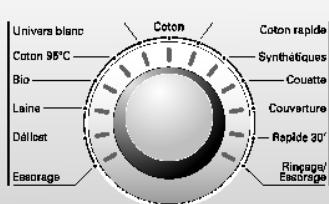

Programmes recommendés selon les types de textiles

Programme	Type de textile	ConseilletTempérature(Option)	Lavage(Option)	Charge maximale
Coton	Vérifier d'abord si ce linge peut être lavé en machine (coton blanc, serviettes en lin et draps...)	95°C	Rinçage Extra Intensif Prélavage Anti-froissage	7,0 kg
	Articles grand teint (chemises, chemises de nuit, pyjamas...) et coton blanc peu sale (dessous...)	60°C(Froid, 40°C, 30°C)
Rapide	Coton qui est peu sale		-
Synthétiques	Polyamide, acrylique, polyester	40°C(Froid, 60°C, 30°C)	Rinçage Extra Intensif Prélavage Anti-froissage	Moins de 3,0 kg
Univers blanc	Lavage pour vêtement infant	95°C(60°C)		Moins de 6,0 kg
Bio	Programme pour éliminer les tâches à base de protéine.	60°C(95°C)		7,0 kg
Couette	Couette, couverture, housse de canapé	60°C(95°C)	Rinçage Extra Intensif Anti-froissage	7,0 kg
Délicot	Délicat linge fragile(soie, rideaux...)	30°C(Froid, 40°C)	Intensif	Moins de 2,0 kg
Laine	Lainages et soies lavables en machine	30°C(Froid, 40°C)		Moins de 2,0 kg
Rapide 30'	Type de textile similaire aux textiles en Coton et Synthétiques.	30°C(Froid, 40°C)		Moins de 2,0 kg
Coton 95°C	Pour éliminer le détergent restant après un lavage à l'eau bouillante.	95°C	Rinçage Extra Intensif Prélavage Anti-froissage	7,0 kg
Couverture	Linge épais qui absorbe beaucoup d'eau.	30°C(Froid)	Intensif	7,0 kg

• Préavage: Le mode "Prelavage" est très utile quand la dessive est très sale.
• Intensif : Lorsque vous lavez du linge très sale, vous pouvez améliorer l'efficacité du lavage en choisisant l'options " Intensif".
  * Les programmes avec option Intensif ont ete testes conformement aux normes EN60456 et IEC60456.
  * Rincege Extra : Pour un rincege tres efficace et en profondeur vous pouvez的选择 "Rincege Extra".
  Vousepuvez selectionner cette option pour tous les cycles, hormis Laine, Couverture, Rapide, Delicat et Rapide 30'.
• Anti-froissage: Si vous désirez éviter le froissage du linge, appuyez sur cette touchependant l'essorage.

Ringage Extra

1. Utilisation du programme de lavage par défaut

• Pour démarrer, appuyer sur le bouton Marche/Arrêt (①).
  Appuyer sur le bouton Départ/Pause (II).
• Paramètres par défaut
  -Lavage: I lavage sent
  -Ringage:3fois
  -Essorage:

1200 tr/mn {WD-12701(6)TDP}

1400 m/mn [WD-1470I(6)TDP]

-Temperature: 60^
-programme:Coton

2. Sélection manuelle du programme

• Pour démarrer, appuyer sur le bouton Marché/Arrêt (①).
• Sélectionnéz les paramètres à utiliser en appuyant sur chaque bouton.

Pour selectionner chacun des parametes, consultez les pages 14 à 19

Appuyer sur le bouton Depart/Pause(II).

Comment utiliser votre lave-linge

(1) Cadran:Programme
(2) Bouton: Départ/Pause
(3) Bouton : Essorage
(4) Bouton : Température

(5) Bouton: Marche/Arrét
(6) Bouton: Rincage Extra
(7) Bouton: Préavage
(8) Bouton: Intensif

(9) Bouton. Anti-froissage
(10) Verrouillage-Enfant
(11) Bouton: Fin différé

Option

• La touche Option sert à seLECTIONner l'option désirée.

1. Rincage Extra

Pour un rincage très efficace et en profondeur vous pouvez désir l'option "Rincage Extra".
- Vous pouvez selectionner cette option pour tous les cycles, hormis Laine, Couverture, Rapide, Delicat et Rapide 30^ .

2. Intensif

L'option "Intensif" est dédiée au linge très sale.
Lorsque l'option "Intensif" est selectionnée, le temps de lavage peut etre prolonge, selon le programme selectionné.

3. Préavage

• Si la lessive est très sale, utilisez la fonction "Prélavage".

4. Anti-froissage

• Si vous désirez éviter le froisseage du linge, appuyez sur cette touchependant l'essorage.

Si levoyant est allumé, cette fonction a eté selectionnée.

Comment utiliser votre lave-linge

Essorage

[WD-12701(6)TDP]

[WD-14701(6)TDP]

• En appuyant sur le bouton Essorage, on peutCHOISIR LA VITesse d'essorage.

1. Sélection de l'essorage

• Les vitesses d'essorage disponibles varient en fonction des modèles et des programmes comme expliqué ci-après :

Coton,Rinçage+Essorage, Rapide 30', Bio, Couverture

[WD-12701(6)TDP]

Arret cupeine-0-400-800-1200

[WD-14701(6)TDP]

Arret curvepleine-0-400-800-1400

Délicat, Couette, Univers blanc, Coton 95 C, Rapide, Synthétiques, Laine

[WD-12701(6)TDP/WD-14701(6)TDP]

Arréct cupeine - 0 - 400 - 800

2. Pas d'essorage (0)

Si on selectionne "0" (pas d'essorage), le lave-linge s'arrête après la vidange de I'eau de rincage

Cette fonction est selectionnée si l'option est allumée.

3. Arret cuve pleine

• Si vous désirez laissez les articles dans la machine sans les essorer après rincege afin de les empêcher de se froisser, sélectionnez la fonction A.C.P en appuyant sur la touche Essorage.
  Lorsque la machine est arrêtée en cuve pleine, pour effectuer la vidange ou l'essorage, appuyez sur la touche Programme puis Essorage. (Essorage)

Si levoyant est allumé, cette fonction a eté selectionnée.

Comment utiliser votre lave-linge

Température

O 95^
60
O40
030
O Froid

Temperature

• On peut selectionner la températe de l'eau en appuyant sur le bouton températe

• Froid
  -30°C/40°C/60°C/95°C

• La température de l'eau peut être selectionnée en fonction du programme comme expliqué cidesous.

La température selectionnée s'allume. Pour des informations plus détaillées, voir page 12.

Verrouillage Enfant

• Cette fonction permet de verrouiller les boutons du panneau de commandes afin de prévenir toute manipulation involontaire ou interpextive.
  Le verrouillage infant s'active en appuyant simultanement sur les boutons Rinçage Extra et Préavage pendant environ 3 secondes.

Lorsque la fonction Verrouillage enfants est activée, aucun bouton ne peut etre actionne.
- Pour désactiver la fonction appuyer de nouveau et simultanément sur les boutons Rincage Extra et Préavage pendant environ 3 secondes.

• Si vous poulez changer le programme alors que le Verrouillage-Enfant est activé :
• Appuyer simultanément sur Rincage Extra et sur Prélavage.
• Appuyer ensuite sur le bouton Départ/Pause.
• Sélectionner le programme désiré et ré-appuyer sur le bouton Départ/Pause.

• La fonction Verrouillage infant peut être activée à tout moment et elle est automatiquement annulée en cas d'erreur de fonctionnement.

Fin differée

Preparation du lavage avant la programmation du "Fin differée"

-Ouvrelez robinet d'eau.
-Mettez le linge et fermez la porte.
- Versez le détergent et l'adoucissant dans le réservoir.
- Programmation de la "Fin differée"
- Appuyez sur le bouton Marche/Arrêt.
- Sélectionner le programme désire.
- Appuyez sur le bouton Fin differée et programmez les temps désire.
- Appuyez sur le bouton Départ/Pause ("": "clignotements.)
- Lorsqu'on appuie sur la touche Fin différée, la valeur affichée par défaut est "3:00". Cela signifie que la fin du cycle de lavage est différée de 3 heures.
- Chaque pression sur cette touche differe d'une heures de plus la fin du cycle (maxi 19 heures).
- Pour annuler le Fin différee, appuyez sur le bouton Marche/Arret.
Le Fin différenced correspond"au temps qui separe l'instant de la programmation de I'achvement du cycle (Lavage, Rinage, Essorage).
La Fin differée et le temps de lavage réel peuvent varier en fonction des conditions de température et d'alimentation en eau.

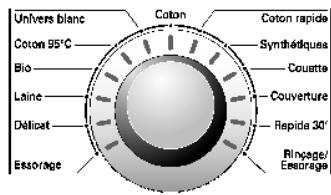

Selection du programme désiré

• 13 programmes sont disponibles :
• Les lampes s'allument en fonction des programmes sélectionnés.
• le programme Coton est selectionné par défaut lorsqu'on appuie sur la touche Marche/Arret.
  -Pour selectionner un autre programme, il suffit de tourner le bouton duprogrammateur. Lordre des programmes est le suivant : "Coton - Rapide - Synthétiques - Couette - Couverture - Rapide 30^ - Rincage+Essorage- Essorage - Delicat - Laine - Bio - Coton 95^ - Univers blanc

Pour désir le programme le plus approprié à votre utilisation Voir page 12.

Comment utiliser votre lave-linge

Départ/Pause

1. Départ

• On utilise le bouton Départ/Pause pour lancer le cycle de lavage ou pour suspendre le cycle en cours d'utilisation.

2. Pause

S'il est nécessaire d'arreter temporairement le cycle de lavage, appuyer sur le bouton "Départ/Pause"
La machine s'eteind automatiquement 4 minutes après avoir suspendu le déroulement du cycle

NB: En mode Pause ou lorsque le programme de lavage est terminé, le hublot est automatiquement déverrouillé après 1 a 2 minutes.

Verrouillage de la porte

• Ce voyant s'illumine lorsque la porte est verrouillée.
• La porte est déverrouillée en appuyant sur la touche "Départ/Pause" arrêtant la machine.

Detection

Lorsque "Detection" apparait sur le display, la machine tourne au ralent et indique la quantite de linge dans le tambour. Cela peut prendre quelques secondes.
- Le mode "Détection" est disponible avec les programmes Coton et Synétiques.

Mise en marche

1. Marche/Arret

Appuyer sur le bouton Marche/Arret (1) pour faire demarrer et stopper la machine.
- On peut aussi l'utiliser pour annuler la fonction Fin differee.

2. Programme par défaut

Lorsqu'on a appuyé sur le bouton Marche/Arrét (1), la machine à laver est prête à lancer un programme Coton dont les paramètres par défaut sont détaillés ci-dessous
- Si ces paramètres par défaut convennent à votre utilisation immediate, il vous suffit d'appuyer sur le bouton Départ/Pause (Ⅱ) pour débuter le cycle de lavage

Programme initial

· [WD - 1270I(6)TDP]
-Programme Cotton / Lavage principal / Ringage normal / 1200 trimn / 60°C
- [WD-14701(6)TDP]
-Programme Coton / Lavage principal / Rincage normal / 1400 trimn / 60°C

Affichage

1. Affichage des fonctions spéciales

Lorsque la sécurité enfant est selectionnée, les lettres "L s'affichent.
Lorsque le Fin differée est selectionnée, il indique le temps restant pour terminer le programme selectionné.

2. Affichage des codes Erreur

• Si le lave-linge rencontres un problème, il affiche l'un des codes Erreurs suivants :
  "PE": Probleme de Pressostat
  "FE":Fuite d'eau
  "DE": Porte ouverte
  "LE": Défaillance mécanique du moteur
  " : Défaillance électric du moteur
  E": Problème d'arrivée d'eau
  "OE": Probleme d'évacuation
  "UE": Probleme de balourd
  "LE": Probleme de température d'eau

Si ces lettres d'erreur sont affichees, se référer au dépannage à la page 23 et suivre le guide.

3. Fin du lavage

A la fin du cycle de lavage, " End s'affiche, le lave-linge s'arrête et il est mis hors tension.

4. Temps restant

• Pendant le cycle de lavage, le temps de lavage restant s'affiche.
  Programme recommandié par le fabricant.

*（）：[WD-12701(6)TDP]
Coton: environ 1 heures et 55(54) minutes.
Rapide : environ 1 heures et 35 minutes
Synthétiques: environ 1 heures et 15 minutes.
-Delicat:environ51minutes.
Laine: environ 49 minutes.
Rinage+Essorage:environ 23(22)minutes.
-Rapide 30^ :environ 30 minutes.
-Couette:enviRon1heuréet40minutes.
-Bio:environ 2 heures et 27(26) minutes.
-Univers blanc: environ 2 heures et 45 minutes.
Coton 95^ : environ 2 heures et 50 minutes.
- Couverture: environ 59 minutes.
Essorage: environ 18(17) minutes.

• Le temps de lavage peut varier en fonction de la quantité de linge, de la pression d'eau au robinet, de la température de l'eau et d'autres conditions d'utilisation.
• Si un balourd ou un excès de mousse est détecté, le temps de lavage augmente rapport au temps initialement prévu.

(Le temps supplémentaire maximal est de 45 minutes.)

aintenance

• Afin de réduire le risque de chocolélectrique, il est impératif de débrancher le cordon d'alimentation avant toute opération de maintenance ou d'entretien.
• Avant la mise au rebus de votre lave-linge, coupez le cordon d'alimentation et démonze le hublot pour éviter que de jeunes enfants ne restent bloqués à l'intérieur. Rangez les emballages hors de portée des enfants envers qui ils constituent un danger, surtout les films plastiques et le polystyrene qui peuvent entrainer des suffocations.

Le filtrd'arriveed'eau

• "E" Le message d'erreur clignote sur le panneau de commande si l'eau ne pénétre pas dans le tiroir de détergent.
• Si vous eau est très dure ou si elle contient des traces de dépôt calcaire, le filtre d'admission d'eau peut s'obstruer Il faut donc le nettoyer de temps en temps.

1. Fermer le robinet d'eau.
   3.Nettoyer le filtre avec une Brosse dure en soie de sanglier.

1. Devisser le tuyau d'arrivee d'eau.
2. Resserer le tuyau d'arrivee.

Le filtrde la pompe de vidange

• Le filtré de vidange recueille les fils et les petits objets présents dans le linge. Vérifier régulièrement la propriété du filtré pour assurer un bon fonctionnement de la machine.
  ATTENTION Vider d'abord le filtrer en utilisant le tuyau de vidange. Ouvrir ensuite le filtrer de la pompe pour enlever ce qui peut l'avoir obstrué.

• Avant de procéder à une vidange en ergence pour nettoyer le tuyau, ou bien à l'ouverture du hublot, laisser la température de l'eau s'abaisser.

• Ouvrez la trappe de vidange à l'aide d'un doigt.

• Retirer le bouchon de purge (①), laisser l'eau s'écouler. Utiliser un écipient pour empêcher l'eau de se repandre sur le sol. Lorsque l'eau ne s'écoule plus, ouvrir le filtré de la pompe (②) en le faisant tourner vers la gauche.

• Enlever tout matériel étranger du filtr de la pompe (③). ÀpRES le nettoyage, faire tourner le filtr de la pompe (③) dans le sens des aiguilles d'une montre et insérer le bouchon de purge (②) pour le remettre en place. Femer le capot du couvercle inférieur.

aINTENANCE

Tiroir distributeur

• ÀpRES un certain temps, les détergents et les adoucissants laissent un dépôt dans le tiroir.
• Il faudra le nettoyer periodiquement avec un jet d'eau courante.
• Si nécessaire, on peut le retirer complètement de la machine en appuyant vers le bas sur le cliquet et en le tirant pour le sortir.
• Pour faciliter le nettoyage, on peut enlever la partie supérieure du compartment de l'adoucissant.

La cavité du tiroir

• Le détergent peut aussi s'accumuler à l'intérieur de la cavité qui devra être nettoyée à l'occasion avec une vieille brosse à dents.
• Àprous le nettoyage, replacer le tiroir et effectuer un cycle de rincage sans linge.

Le tambour de lavage

• Si vous habitiez dans une zone où l'eau est dure, le tartre s'accumule dans des endroits où on ne peut ni le voir ni l'enlever facilement.
  Avec le temps, l'accumulation de tartre va obstruer les apparciels, qui devront eventuèlement être remplacés si on ne les survoie pas.
• Bien que le tambour de lavage soit en acier inoxydable, des taches de rouille peuvent être causées par de petits articles métalliques (trombones, épingles de sureté) laissés dans le tambour.
• Le tambour de lavage devra être nettoyé de temps en temps.

• Si vous utilisez des agents détartrants, des teintures ou des décorants, assurez-vous qu'ils peuvent être utilisés en machine.

• Le détartrant est susceptible de contenir des composants capables d'attaquer les pieces de votre machine à laver.

• Eliminer les taches avec un produit de nettoyage pour acier inoxydable.
• Ne jamais utiliser de laine d'acier.

Nettoyage de votre machine à laver

1. Exterieur

Si vous prenez bien soin de votre machine à laver, vous prolongerez sa durée de vie.
On peut nettoyer l'extérieur de la machine avec de l'eau chaude et un dénergent menager neutre non abrasif. Eliminer immédiatement les coulées. Essuyer avec un chiffon humide.
Faire attention de ne pas heurter la surface avec des objets pointus.

• IMPORTANT: Ne pas utiliser d'alcool dénaturé, de diluants ou produits similaires.

2. Intérieur

Sécher le pourtour de l'ouverture de la porte de la machine à laver, des joints d'étanchéité élastiques et de la vitre de la porte. Ces zones doivent toujours être propres pour assurer l'étanchéité de la machine.

Faire effectuer un cycle complet à la machine à laver en utilisant de l'eau chaude.
Répéter le processus si nécessaire.

REMARQUE

Eliminer les dépôts d'eau dure en utilisant uniquement des produits de nettoyage dont l'étiquette indique qu'ils sont adaptés aux machines à laver.

Instructions de préparation pour l'hiver

Si la machine à laver est installée dans une zone où il y a un risque de gel ou de températures inférieures à zéro, suivre ces instructions de préparation pour l'hiver afin de prévenir tout dommage à la machine à laver :

1. Fermer le robinet d'arrivee d'eau.
2. Debrancher les tuyaux d'arrivee d'eau et vidanger I'eau des tuyaux.
3. Brancher le cordon de raccordement dans une prise électrique convenablement mise à la terre.
4. Ajouter (3,8 litres) d'antigel non-toxique pour vehicules de camping (RV) à vider dans le tambour de lavage. Fermer la porte
5. Lancer le cycle Essorage et laisser fonctionner l'essorage de la machine à laver pendant 1 minute pour evacuer toute l'eau. La totalité de l'antigel RV ne sera pas evacuée.
6. Debrancher le cordon de raccordement, secher l'intérieur du tambour et fermer la porte.
7. Retirer le tiroir de distribution. Evacuer l'eau presente dans les compartments et secher les compartments. Remettre le tiroir.
8. Ranger la machine à laver en position debout.

9. Pour éliminer l'antigel de la machine à laver après le stockage, faire fonctionner la machine à laver à vide en effectuant un cycle complet avec détergent. Ne pas ajouter de charge de lavage.

10. Cette machine à laver est équipée de fonctions automatiques de sécurité qui déetect et diagnostique les défaillances des le début et réagissant en conséquence. Si la machine ne fonctionne pas correctement ou si elle ne fonctionne pas du tout, vérifier les points suivants avant d'appeler le Service Entretien.

Problème	Cause possible	Solution
Quelque choseCogne et cliquête	•Des objets étrangers, tels que des pieces de monnaie ou des épingle de suture dépuvant se loger dans le tambour ou dans la pompe.	Arrêté la machine à laver et vérifier le tambour et le filtre de vidange.Si le bruit continue après le redémarrage de la machine à laver, appeler votre dépanneur agrée.
Bruit sourd	•Des charges de lavage importantes peuvent produces un bruit sourd. C'est généralement normal.	Si le bruit continue, la machine à laver est probablement déséquilbrée. Arrêté et répartir la charge de lavage à nouveau.
Vibration	•Avez-vous enlevé tous les boulons de blocage et garnitures?	Vous ne les avez pas enlevé au moment de l'installation. Voir Installation pour enlever les boulons de transport
	•Les pieds reposent-ils fermement sur le sol?	La charge de lavage est inégalement répartie dans le tambour. Arrêté la machine à laver et répartir à nouveau la charge de lavage.
Fuites d'eau	•Les raccords du tuyau de replissage sont desserrés au robinet ou à la machine à laver.	Vérifier et resserrer les connexions du tuyau.Déboucher le tuyau de vidange. Contacter le plombier si nécessaire.Trop de détergent ou détergent inadapté? La formation de mousse peut cause des fuites d'eau.
Formation de mousse trop abondante	•Les tuyaux de vidange de la maison sont obstrués.
L'eau ne pénétre pas dans la machine à laver ou pénétre lentement	•L'alimentation d'eau n'est pas adéquate dans le secteur.Le robinet d'acciviée d'eau n'est pas complètement ouvert.Le tuyau d'acciviée d'eau est piée.Le filtre ou le tuyau d'acciviée est obstrué.Le tuyau de vidange est piée ou bouché.Le filtre de vidange est obstrué.	Vérifier un autre robinet dans la maison.Ouvrir totalément le robinet.Redresser le tuyau.Vérifier le filtre du tuyau d'acciviée.Nettoyer et redresser le tuyau de vidange.Nettoyer le filtre de vidange.
L'eau dans la machine à laver ne s'évacue pas ou s'évacue lentement.

uide de dépannage

Problème	Cause possible	Solution
La machine à laver ne démarre pas	• Le cordon de raccordement n'est pas branché ou la connexion est desserrée. • Le fusible de la maison a sauté, le coupe-circuit est déclenché ou il y a une panne de courant. • Le robinet d'acciviée d'eau n'est pas ouvert. * Vérifier que la porte est bien fermée.	S'assurer que les fiches sont bien branchées dans les prises murales. Remettre le coupe-circuit à zéro ou replacer le fusible. Ne pas augmenter la capacité du fusible. Si le problème est dû à une surcharge du circuit, le faire corriger par un électricien qualifié. Ouvrir le robinet d'acciviée d'eau. Fermer la porte et appuyer sur le bouton Départ/Pause. Àpres avoir appuyé sur le bouton Départ/Pause, quelques instantes peuvent s'écouler avant le démarrage de l'essorage des vêtements dans la machine à laver. Pour que l'essorage puisse fonctionner, la porte doit être verrouillée.
La machine à laver n'essore pas
La porte ne s'ouvre pas		Si la machine est en marche, la porte ne peut pas s'accrir pour des raisons de sécurité. Attendre une ou deux minutes avant d'accrir la porte pour que le mécanisme de verrouillage la libère.
Cycle de lavage temporisé		Le temps de lavage peut varier en fonction de la quantité de linge, de la pression au robinet d'eau, de la température de l'eau et d'autres conditions d'utilisation. En cas de constatation d'un Déséquilibre, ou si le programme d'élimination de la mousse est en cours, le temps de lavage sera plus long que prévu.
IE	·L'arrivée d'eau n'est pas appropriée. ·L'arrivée d'eau au robinet est insuffisante car il n'est pas complètement ouvert. ·Le tuyau d'arrivée d'eau est plié. ·Le filtre du tuyau d'arrivée est obstrué.	Vérifier un autre robinet dans la maison. Ouvrir complètement le robinet. Redresser le tuyau. Vérifier le filtre du tuyau d'arrivée.
OE	·Le tuyau de vidange est plié ou obstrué. ·Le filtre de vidange est bouché.	Nettoyer et redresser le tuyau de vidange. Nettoyer le filtre de vidange.
UE	·La charge est trop faible. ·La charge est déséquilibrée. ·L'appareil dispose d'un système de détction et de correction des balours. Si des articles trop lourds sont charges tels que des tapis de bain, peignoirs, etc., ce système peut arrêter l'essorage ou même interrompree le cycle d'essorage si le déséquilibre est trop important même après plusieurs essorages. ·Si le linge est encore trop humide à la fin du cycle, ajouter de plus petites pieces de linge pour équilibrer la charge et repêter le cycle d'essorage.	Ajouter 1 ou 2 articles similaires pour équilibrer la charge. Répartir la charge pour permettre un bon essorage
dE	·La porte est-elle ouverte?	Fermer laporte. *Si "dE" n'appearait pas, appeler le dépanneur.
EE		Débrancher la prise de courant et appeler le dépanneur.
FE	·Si l'eau déborde à cause d'une valve défectueuse.	Fermer le robinet d'eau. Débrancher la prise. Appeler le dépanneur.
PE	·S'affiche lorsque le pressosat ne fonctionne pas normalement.
CE	·Défaillance électrique du moteur.
LE	·Défaillance mécanique du moteur
