MODE D'EMPLOI ERN23510 ELECTROLUX
notice d'utilisation
benutzerinformation
Partagez notre imagination sur www.electrolux.com
Sommaire
| Consignes de sécurité | 14 |
| Fonctionnement | 16 |
| Première utilisation | 16 |
| Utilisation quotidienne | 17 |
| Conseils utiles | 17 |
| Entretien et nettoyage | 18 |
| En cas d'anomalie de fonctionnement | 19 |
| Caracteristiques techniques | 21 |
| Installation | 21 |
| En matière de sauvegarde de l'environnement | 25 |
Sous réserve de modifications
! Consignes de sécurité
Pour votre sécurité et garantir une utilisation correcte de l'appareil, liquez attentionivement cette notice, y compris les conseils et averissements, avant d'instructor et d'utiliser l'appareil pour la première fois. Pour éviter toute erreur ou accident, voirlez à ce que toute personne qui utilise l'appareil connaisse bien son fonctionnement et ses fonctions de sécurité. Conservez cette notice avec l'appareil. Si l'appareil doit être vendu ou cédé à une autre personne, voirlez à remettre cette notice au nouveau propriétaire, afin qu'il puisse se familiariser avec son fonctionnement et sa sécurité.
Pour la sécurité des personnes et des biens, conservez et respectez les consignes de sécurité figurant dans cette notice. Le fabricant décline toute responsabilité en cas de dommages dus au non-respect de ces instructions.
Sécurité des enfants et des personnes vulnérables
- Cet apparéil n'est pas destiné à être utilisé par des enfants ou des personnes dont les capacités physiques, sensorielles ou mentalles, ou le manque d'expérience et de reconnaissance les empêchent d'utiliser l' apparéil sans risque lorsqu'ils sont sans surveillance ou en l'absence d'instruction d'une personne responsable qui puisse leur assurer une'utilisation de l' apparéil sans danger. Empêchez les enfants de jouer avec l' apparéil.
-
Ne laïsez pas les différents emballages à portée des enfants. Ils pourraient s'asphyxier.
-
Si l'appareil doit être mis au rebut, veillez à couper le cable d'alimentation électrique au ras de l'appareil pour éviter les risques d'électrocution. Démontez la porte pour éviter que des enfants ne restent enfermés à l'intérieur.
- Cet apparéil est muni de fermetures magnetiques. S'il remplace un apparéil équi-pé d'une fermeture à ressort, nous vous conseillons de rendre celle-ci inutilisable avant de vous en débarrasser. Ceci afin d'éviter aux enfants de s'enfermer dans l' apparéil et de mettre ainsi leur vie en danger.
Sécurité générale
Attention Veillez à ce que les orifices de ventilation ne soient pas obstrués.
- Cet apparéil est destiné uniquement à la conservation des alimentés et à un usage domestique normal. Ne l'utilise pas à des fins commerciales ou industrielles ou pour d'autres buts que celui pour lequel il a été créé.
- N'utilise pas d'appareils électriques, d'agents chimiques, de dispositifs mécaniques ou autres moyens artificiens pour dégiverr ou accélérer le dégivrage de votre apparéil.
- Ne faites pas fonctionner d'appareils électriques (par exemple : sorbetières électriques, mélangeurs ou sèche cheveux) à l'intérieur de votre apparéil.
-
N'endommagez pas le circuit de refroidissement.
-
Conformément au règlement UTE-C-73-997 de juillet 2006, seules les personnes ayant reçues une formation spécifique aux fluides inflammbles peuvent intervenir sur cet appeareil qui contient des hydrocarbures. Ce gaz est néanmoins inflammable.
Pendant le transport et l'installation de vos-. tre apparéil, assurez-vous qu'aucune partie du circuit n'est endommagée.
Si un composant du circuit réfrigérant est endommagé :
- évitez les flammes nues (briquet) et toute autre source d'allumage (étincelles)
-
aéréz la piece dans laquelle se trouve l'appareil
-
Ne modifies pas ou n'essayez pas de modifier les caractéristiques de cet apparéil. Un cordon d'alimentation endommagé peut être la cause de courts-circuits, d'in-cendies et/ou d'électrocutions.
Avertissement Les composants électriques (cordon d'alimentation, prise, comprateur) doivent être remplacés par un électricien qualifié.
- N'utilisez pas de rallonge au niveau du câble d'alimentation.
- Assurez-vous que la prise n'est pas écrasée ou endommagée par l'arrière de l'appareil. Une prise de courant endommagée peut s'échauffer et cause un incendie.
- Assurez-vous de pouvoir acceder à la prise secteur de l'appareil.
- Ne tirez pas sur le cable d'alimentation.
- Si la fiche du cordon d'alimentation est desserrée, ne la branchez pas dans la prise murale. Risque d'électrocution ou d'incendie.
-
N'utilisez pas l'appareil si le diffuseur de l'ampoule d'éclairage n'est pasprésent 4) pour l'éclairage interieur.
-
Cet apparéil est lourd. Faites attention lors de son déplacement.
- Ne touchez pas avec les mains humides les surfaces givrées ou les produits congelés ; la température très basse à laquelle ils se trouvent peut provoquer des brûlures ou un arrachement de la peau.
- Évitez les expositions prolongées de l'appareil aux rayons solaires.
4) si l'appareil en est équipé
Utilisation quotidienne
- Ne posez pas d' éléments chauds sur les parties en plastique de l'appareil.
- Ne stockez pas de gaz ou de liquides in-flammables dans l'appareil (risque d'explosion).
- Respectez scrupuleusement les recommandations de conservation. Consultez les chapitres correspondants dans cette notice d'utilisation.
Entretien et nettoyage
- Avant tout entretien, mettez l'appareil à l'arrêt et débranchez-le. Si vous n'avez pas accès à la prise, coupe le courant.
- N'utilise pas d'objets métalliques pour nettoyer l'appareil.
- Contrôlez régulièrement l'orifice d'évacuation de l'eau de dégivrage dans le compartment réfrigerateur. Nettoyez-le, le cas échéant. Si l'orifice est bouché, l'eau s'écoulera au fond du compartment réfrigerateur.
Installation
Important Avant de procéder au branchement électrique, respectez scrupuleusement les instructions fournies dans cette notice.
- Déballez l'appareil et vérifie qu'il n'est pas endommagé. Ne branchez pas l'appareil s'il est endommagé. Signalez immédiatement au revendeur de l'appareil les dommages constatés. Dans ce cas, gardez l'emballage.
- Il est conseilé d'attendre au moins quatre heures avant de brancher l'appareil pour que le circuit frigorifique soit stabilisé.
- Veillez à ce que l'air circule librement autour de l'appareil pour éviter qu'il ne surchauffe. Pour assurer une ventilation suffisante, respectez les instructions de la notice (chapitre Installation).
- Placez l'appareil dos au mur pour éviter tout contact avec le compresseur et le condenseur (risque de brûlle).
-
Placez de préférence votre apparéil loin d'une source de chaleur (chauffage, cuisson ou rayons solaires trop intensés).
Assurez-vous que la prise murale reste accessible après l'installation de l'appareil.
-
Branchez à l'alimentation en eau potable uniquement. 5)
Maintenance
- Les branchements électriques nécessaires à l'entretien de l'appareil doivent être réalisés par un electricien qualifié ou une personne compétente.
- Cet apparéil ne doit être entretenu et réparté que par un Service après-vente autorisé, exclusivement avec des pièces d'origine.
Protection de l'environnement
Le système frigorifique et l'isolation de votre apparéil ne contiennent pas de
Fonctionnement
Mise en fonctionnement
Branchez l'appareil sur une prise murale.
Tournez le bouton du thermostat dans le sens des aiguilles d'une montre sur une position moyenne.
Mise à l'arrêt
Pourmettreàl'arrêt l'appareil,tournez le bouton du thermostat sur la position "0".
Réglage de la température
La température est réglée automatiquement. Pour faire fonctionner l'appareil, précédez comme suit :
- tournez le bouton du thermostat vers le bas pour obtenir un réglage de froid minimum.
- tournez le bouton du thermostat vers le haut pour obtenir un réglage de froid maximum.
Une position moyenne est la plus indiquée.
Première utilisation
Nettoyage interieur
Avant d'utiliser l'appareil pour la première fois, nettoyez l'intérieur et tous les accessoires internes avec de l'eau tiède savonneuse pour supprimer l'odeur caractéristique du "neuf" puis séchez soigneusement.
C.F.C. contributor ari as prserver l'environnement.L'appareil ne doit pas etremis au rebut avec les ordures menagerees et les dechets urbains.La mousse d'isoation contient des gaz inflammbles:l'appareil sera mis au rebut conformement aux reglements applicables disponibles apres des autorites locales.Veilze a ne pas deteterer les circuits frigorificques,notament au niveau du condenseur.Les materiaux utilisés dans cet appeareil identifiés par le symbole 3 sont recyclables.
Toutefois, le réglage doit êtrecision en tenant compte du fait que la température à l'intérieur de l'appareil dépend de plusieurs facteurs :
- la température ambiente
- la fréquence d'ouverture de la porte
- la quantité de denrées stockées
- l'emplacement de l'appareil.
Important Si le thermostat est reglé sur la position de froid maximum, lorsque la température ambiente est élevé et que l'appareil est plein, il est possible que le compréseur fonctionne en régime continu. Dans ce cas, il y a un risque de formation excessive de givre sur la paroi postérieure à l'intérieur de l'appareil. Pour éviter cet inconvenient, placez le thermostat sur une température plus élevé de façon à permettre un dégivrage automatique et, par conséquent, des économies de courant.
Important N'utilise pas de produits abrasifs, poudre à recycler, éponge métallique pour ne pas abîmer la finition.
Utilisation quotidienne

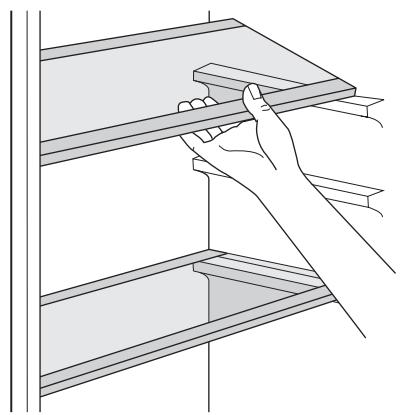

Clayettes amovibles
Les parois du réfrigerateur sont équipées d'une série de glissières pour que les clayêtes poussent être placées en fonction des besoins.
Pour exploiter au moins l'espace, vous pouvez placer les demi-clayettes avant au dessus des clayettes arrêté.

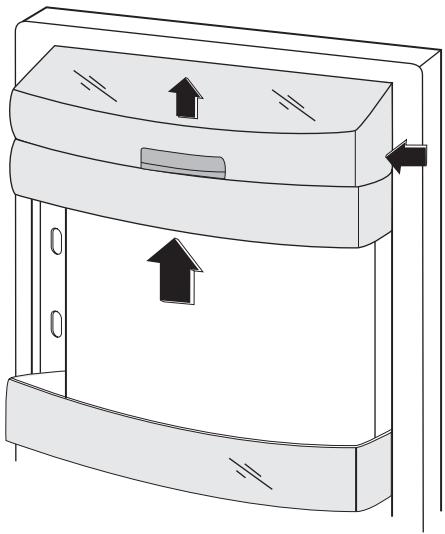

Emplacement des balconnets de la porte
En fonction de la taille des paquets d'aliments conservés, les balconnets de la porte
Conseils utiles
Conseils pour l'économie d'énergie
- N'ouvrez pas la porte trop souvent ou plus longtemps que nécessaire.
- Si la température ambiente est élevé, le thermostat est régé sur Max et l'appareil est plein. Il est possible que le comprisseur fonctionne en régime continu, d'ou un risque de formation excessive de givre sur l'évaporateur. Pour éviter cet inconveniement, placez le thermostat sur une position moins élevée de façon à permettre un dégivrage automatique et, par conséquent, des économies de courant.
Conseils pour la réfrigération de denrées fraîches
Pour obtenir les activités performances possibles :
peuvent être positionnés à différentes hauteurs.
Pour les ajuster, procédez comme suit : tirez progressivement dans le sens des flèches pour les dégager, puis repositionnézles selon les besoin.
- n'introduisez pas d'aliments encore chauds ou de liquides en évaporation dans le réfrigerateur
- couvre ou enveloppez soigneusement les aliments, surtout s'ils sont aromatiques
- placez les aliments pour que l'air puisse circuler librement autour
Conseils pour la réfrigération
Conseils utiles :
Viande (tous les types) : enveloppez-la dans des sachets en plastique et placez-la sur la tablette en verre au-dessus du bac à léguimes.
La période de conservation est de 1 à 2 jours au maximum.
Aliments cuits, plats froids, etc.: placez-les bien couverts sur une clayette.
Fruits et legumes : placez-les une fois nettoyés dans le(s) bac(s) à legumes fourni(s). Beurre et fromage : placez-les dans des réciPIents étanches spéciaux ou enveloppezles soigneusement dans des feuilles d'alumi-nium ou de polyéthylène, pour emmagasinere moins d'air possible.
Entretien et nettoyage
Attention débrancher l'appareil avant toute opération d'entretien.
Cet apparéil contient des hydrocarbures dans son circuit réfrigerant : l'entretien et la recharge ne doit donc être effectués que par du personnel autorisé.
Nettoyage periodique
Cet apparéil doit être nettoyé régulièrement :
- nettoyez l'intérieur et tous les accessoires avec de l'eau tiède savonnexe.
- vérifie régulièrement les joints de porte et nettoyez-les en les essuyant pour éviter toute accumulation de déchets.
- rincez et séchez soigneusement.
Important Ne pas tirer, déplacer ou endommager les tuyaux et/ou câbles qui se trouvent à l'intérieur de l'appareil.
Ne JAMAIS utiliser de produits abrasifs ou caustiques ni d'éponges avec gratoir pour nettoyer l'intérieur de façon à ne pas l'abirmer et laisser de fortes odeurs.
Nettoyer le condenseur (grille noire) et le compresseur situés à l'arrière de l'appareil avec une Brosse ou un aspirateur. Cette opération améliore les performances de l'appareil et permet des économies d'énergie.
Important Attention à ne pas endommager le système de réfrigération.
De nombreux détergents pour la cuisine recommandés par les fabricants contiennent des produits chimiques qui peuvent attaquer/endommager les pieces en plastique utilisées dans cet apparéil. Il est par conséquent recommendé d'utiliser seulement de l'eau chaude additionnée d'un peu de savon liquide pour nettoyer la carrosserie de l' apparéil.
Après le nettoyage, rebranchez l'appareil.
Lait en bouteille: bouchez-le et place-let dans le balconnet de la contreporte réservé aux bouteilles.
Bananes, pommes de terre, oignons et ail ne se conservent pas au réfrigerateur, s'ils ne sont pas correctement emballés.
Dégivrage du réfrigérateur
Le givre est automatiquement éliminé de l'évaporateur du compartment réfrigerateur à chaque arrêt du compréseur, en cours d'utilisation normale. L'eau de dégivrage est collectée dans un recipient spécial situé à l'arrête de l'appareil, au-dessus du compréseur, d'ou elle s'évapore.

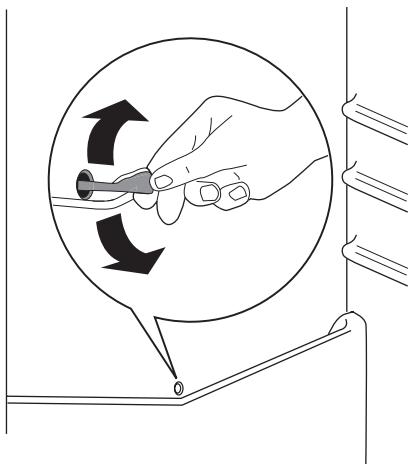

Il est important de nettoyer régulièrement l'orifice d'écoulement de la gouttière d'évacuation de l'eau de dégivrage située au milieu du compartment réfrigerateur pour empêcher l'eau de déborder et de couler sur les alimentés qui se trouvent à l'intérieur. Notoyez l'orifice d'écoulement de l'eau de dégivrage avec le batonnet spécial se trouvant déjà dans l'orifice.
En cas d'absence prolongée ou de non-utilisation
Précautions suivantes :
Si, toutefois, vous n'avez pas la possibilité de débrancher et vider l'appareil, faites vérifier
regulierement son bon fonctionnement pour éviter la déterioration des alimentés en cas de panne de courant.
En cas d'anomalie de fonctionnement
Avertissement Avant de résoudre les problèmes, débranche l'appareil.
La résolution des problèmes, non mentionnés dans le present manuel, doit être exclusivement confiée à un electricien qualifié ou une personne compétente.
Important Certains bruits pendant le fonctionnement (compresseur, système réfrigerant) sont normaux.
| Anomalie | Cause possible | Solution |
| L'appareil ne fonctionne pas. La lampe ne fonctionne pas. | L'appareil est à l'accrit. | Mettez l'appareil en marche. |
| La fiche n'est pas correctement branchée sur la prise. | Branchez correctement la fiche sur la prise. |
| Le courant n'arrive pas à l'appareil. La prise n'est pas alimentée. | Branchez un autre apparéil électrique sur la prise.Faites appel à un électricien quali-fié. |
| L'ampoule ne fonctionne pas. | L'ampoule est défectueuse. | Consultez le paragraphe "Remplacement de l'ampoule d'éclairage". |
| Le comprésseur fonctionne en continu. | La température n'est pas bien régée. | Choisissez une température plus élevé. |
| La porte n'est pas bien fermée. | Consultez le paragraphe "Ferme-ture de la porte". |
| La porte a été ouverte trop souvent. | Ne faissez pas la porte ouverte plus longtemps que nécessaire. |
| La température du produit est trop élevé. | Laissez la température du produit rejoindre la température ambiente avant de le stocker. |
| La température ambiente est trop élevé. | Abaissez la température de la pièce. |
| De l'eau coule sur la plaque arrière du réfrigérateur. | Pendant le dégivrage automatique, le givre fond sur la plaque arrière. | Ce phénomène est normal. |
| De l'eau coule dans le réfrigérateur. | L'orifice d'écoulement de l'eau est obstrué. | Nettoyez l'orifice. |
| Des produits empêchent que l'eau coule dans le réservoir d'eau. | Assurez-vous que les produits ne touchent pas la plaque arrière. |
| De l'eau coule sur le sol. | L'eau de dégivrage ne coule pas dans le plateau d'évaporation si-tuée au dessus du compresseur. | Fixez le tuyau de sortie de l'eau au plateau d'évaporation. |
| La température de l'appa-reil est trop BASSE. | Le bouton du thermostat n'est pas bien régèle. | Choisissez une température plus élevé. |
| La température de l'appa-reil est trop élevé | Le bouton du thermostat n'est pas bien régle. | Choisissez une température plus BASSE. |
| La porte n'est pas bien fermée. | Consultez le paragraphe "Ferme-ture de la porte". |
| La température du produit est trop élevé. | Laissez la température du produit rejoindre la température ambiente avant de le stocker. |
| Trop de produits ont été intro-duits ensemble. | Introduisez moins de produits en même temps. |
| Il n'y a aucune circulation d'air froid dans l'appareil. | Assurez-vous qu'il y ait une circulation d'air froid dans l'appareil. |

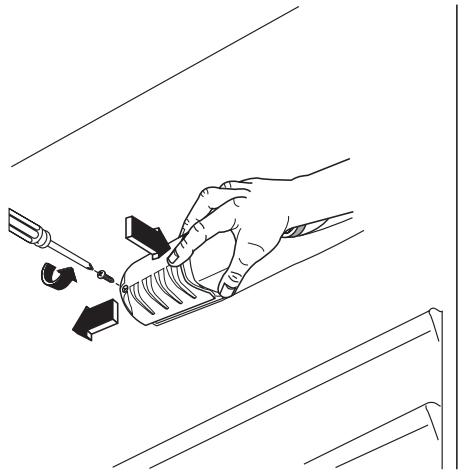

Remplacement de l'ampoule d'éclairage
- Débranche l'appareil.
- Retirez la vis du diffuseur.
- Retirez le diffuseur (voir l'illustration).
- Remplacez l'ampoule par un modelesemblable de meme puissance (la puissance maximale est indiquee sur le diffuseur).
- Installez le diffuseur.
- Serrez la vis du diffuseur.
- Branchez l'appareil.
- Ouvrez la porte. Vérifiez que l'ampoules s'allume.
Fermetre de la porte
- Nettoyez les joints de la porte.
- Si nécessaire, ajustez la porte. Consultez le paragraphe "Installation".
- Si nécessaire, remplacez les joints defec-tueux. Contactez le Service Avres-vente.
Caracteristiques techniques
| | |
| Dimensions de la niche d'encas-trement | | |
| Hauteur | 1225 mm |
| Largeur | 560 mm |
| Profondeur | 550 mm |
Les données techniques figurent sur la pla-que signalétique située sur le côté gauche à
l'intérieur de l'appareil et sur l'étiquette d'énergie.
Installation
Pour votre sécurité et le bon fonctionnement de l'appareil, veuillez dire attentivement les "Consignes de sécurité" avant d'instructor l'appareil.
Emplacement
Installez cet apparéil à un endroit où la température ambiente correspond à la classe climatique indiquée sur la plaque signalétique de l' apparéil :
| Classe climati-que | Température ambiente |
| SN | +10 à + 32 °C |
| N | +16 à + 32 °C |
| ST | +16 à + 38 °C |
| T | +16° à + 43 °C |
Branchement électrique
Contrôlez, avant de brancher l'appareil, si la tension et la fréquence indiquées sur la plaque signalétique correspondant à celles de votre réseau.
L'appareil doit être relié à la terre. La fiche du cable d'alimentation compte un logement pour mise à la terre. Si la prise de courant murale n'est pas mise à la terre, branchez l'appareil sur une prise de terre conformément aux normes en vigueur, en demandant conseil à un électricien qualifié.
Le fabricant décline toute responsabilité en cas d'incident suite au non-respect des consignes de sécurité sus-mentionnées.
Cet apparéil est conforme aux directives communautaires.
Réversibilité de la porte
L'appareil est livré avec l'ouverture de la porte à droite. Si vous voulez que la porte s'ouvre à gauche, conformez-vous aux instructions ci-dessous avant d'instructor l'appareil :
- Devissez et enlevez le pivot supérieur.
- Enlevez la porte.
- Enlevez l'entretoise.
- À l'aide d'une clé, desserrez la tige supérieure.
Du côté opposé :
- Serrez le pivot inférieur.
- Installes l'entretoise.
- Installee la porte.
- Serrez le pivot supérieur.

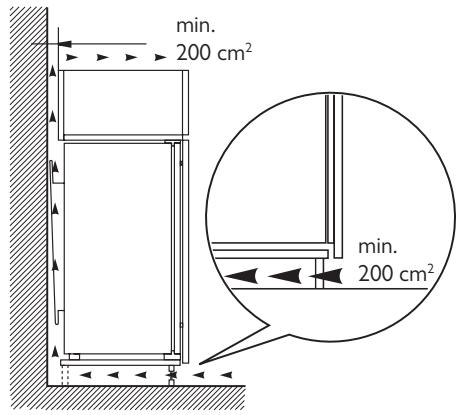

Ventilation
La circulation d'air derrière l'appareil doit être suffisante.
Installation de l'appareil
Attention Veillez à ce que le cordon d'alimentation soit accessible après avoir installé l'appareil.

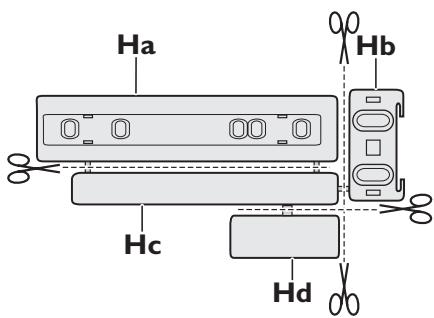

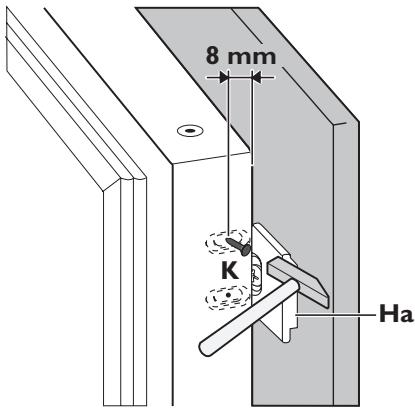

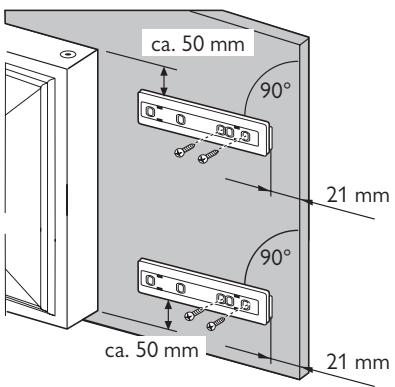

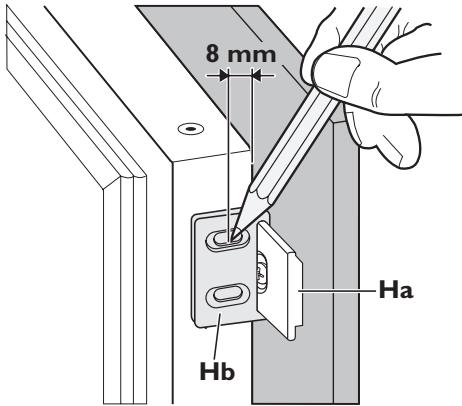

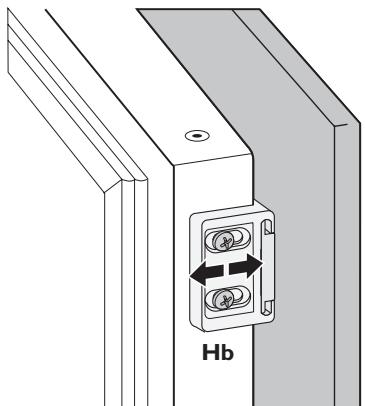

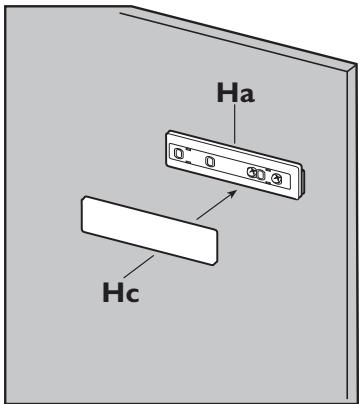

Procedez comme suit :

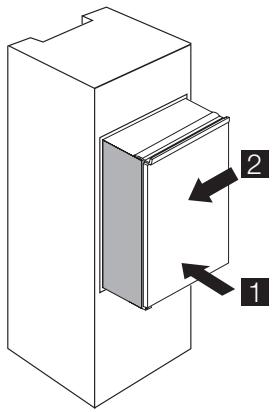

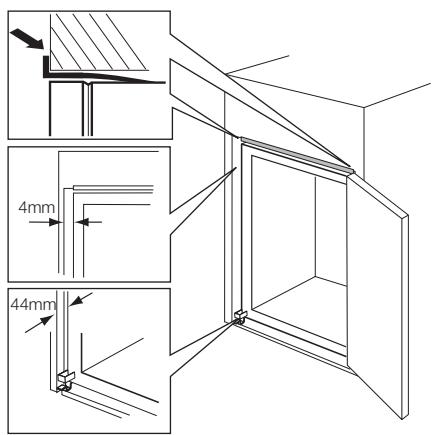

- Installez l'appareil dans la niche. Poussez l'appareil dans le sens des flèches (1) jusqu'à ce que le cache supérieur bute contre le meuble de cuisine. Veillez à laisser un espace de 44 mm entre l'appareil et le bord avant du placard. Poussez l'appareil dans le sens des flèches (2) contre le placard sur le côte opposé de la charnière. Laissez un espace de 4 mm entre l'appareil et le placard.
- Ajustez l'appareil dans la niche.

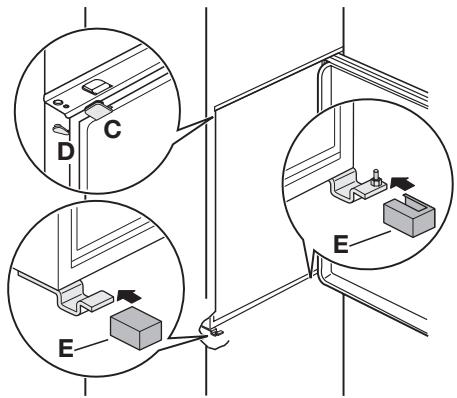

Le cache charnière inférieure (dans le sac d'accessoires) sert àMAINTER la bonne distance entre l'appareil et le meuble de cuisine.
Ouvrez la porte. Placez le cache charnière inférieure.

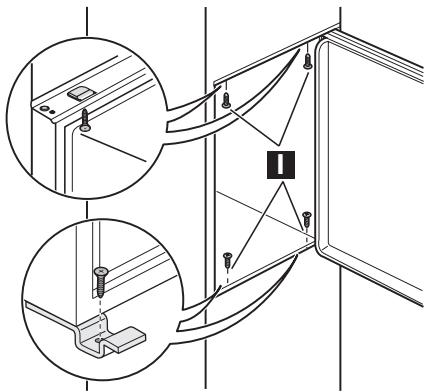

- Fixez l'appareil à la niche à l'aide de 4 vis.
4. Poussez la bande isolante entre l'appareil et le meuble adjacent.
5. Enlevez la partie correspondante du cache charnière (E). Veillez à enlever la partie DX, s'il s'agit de la charnière de droite, la partie SX dans le cas contraire.
6. Fixez les caches (C, D) aux éléments de fixation et aux orifices de la charnière.
Fixez les caches charnière (E) à la charnière.
7. Detachez les pieces (Ha), (Hb), (Hc) et (Hd).
8. Installez la pièce (Ha) sur la face interieure du meuble de cuisine.
9. Poussez la piece (Hc) sur la piece (Ha).
- Ouvrez la porte de l'appareil et la portedu meuble de cuisine a 90^ Inserez le petit carré (Hb) dans la glissiere(Ha). Unissez la porte de I'appareil et la portedu meuble et marquez les trouss.
- Sortez les supports et plantez le clou (K) à 8 mm du bord extérieur de la porte.
- Placez de nouveau le petit carré sur la glissière et fixez-le avec les vis fournies. Alignez la porte du meuble de cuisine et la porte de l'appareil en ajustant la pièce Hb.
- Appuyez la pièce (Hd) sur la pièce (Hb).
Vérifiez enfin que :
- Toutes les vis sont serrées.
- La bande isolante magnétique est fermement fixée à l'armoire.
Important Si la température ambiente est basse (en hiver, par exemple), le joint diminue de taille. La taille du joint augmente lorsque la température ambiente augmente. Vous pouvez utiliser un sèche-cheveux pour que le joint augmente de taille.
En matière de sauvegarde de l'environnement
Le symbole sur le produit ou son
emballage indique que ce produit ne peut etre traite comme dechet menager. Il doit etre remis au point de collecte dédié a cet effet (collecte et recyclage du matériel électrique etlectronique).
En procédant à la mise au rebut de l'appareil dans les régles de l'art, nous préservons l'environnement et notre sécurité, s'assurant ainsi que les déchets seronttraités dans des conditions optimum.
Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec les services de votre commune ou le magasin où vous avez effectué l'achat.
www.electrolux.com
Vou pouvez commander des accessoires, consommables et pièces détachées via notre magasin online sur:
www.electrolux.be
