Type d'appareil	Cuisinière
Alimentation	Gaz
Nombre de brûleurs	4
Type de four	Four à gaz
Commandes	Manettes mécaniques
Allumage	Allumage électronique
Matériau de la surface	Acier émaillé
Dimensions (L x P x H)	Non précisé
Poids	Non précisé
Sécurité	Arrêt automatique gaz
Nettoyage	Nettoyage manuel et catalyse
Accessoires inclus	Grille et lèchefrite
Consommation énergétique	Non précisé
Type de gaz compatible	Gaz naturel et GPL
Installation	Raccordement gaz et électrique requis

FOIRE AUX QUESTIONS - C35SG1 HOTPOINT

Pourquoi mon Hotpoint C35SG1 ne chauffe-t-il pas correctement ?

Vérifiez si le thermostat est réglé à la bonne température et si la porte est bien fermée. Assurez-vous également que le four n'est pas en mode de préchauffage.

Comment nettoyer l'intérieur du four Hotpoint C35SG1 ?

Utilisez un nettoyant pour four adapté et un chiffon doux. Évitez les éponges abrasives qui pourraient rayer la surface.

Le ventilateur du four fonctionne-t-il en permanence ?

C'est normal que le ventilateur continue de fonctionner après la cuisson pour refroidir le four. Si cela dure trop longtemps, vérifiez le réglage du thermostat.

Mon four affiche un code d'erreur, que faire ?

Référez-vous au manuel d'utilisation pour identifier le code d'erreur. Généralement, un redémarrage de l'appareil peut résoudre le problème.

Comment régler le temps de cuisson sur le Hotpoint C35SG1 ?

Utilisez le bouton de minuterie pour régler le temps de cuisson souhaité. Assurez-vous que le four est en mode de cuisson approprié.

Puis-je utiliser du papier aluminium dans le four ?

Oui, mais veillez à ne pas obstruer les ouvertures de circulation d'air et à ne pas couvrir les éléments chauffants.

Le four fait du bruit pendant le fonctionnement, est-ce normal ?

Un bruit léger peut être normal en raison des ventilateurs ou des éléments chauffants. Si le bruit est excessif, vérifiez si des pièces sont desserrées.

Comment savoir si les éléments chauffants fonctionnent ?

Vérifiez visuellement si les éléments deviennent rouges lors de la cuisson. Si ce n'est pas le cas, contactez le service après-vente.

MODE D'EMPLOI C35SG1 HOTPOINT

Positionnement et nivellement

Raccordement électrique

Raccordement gaz

Adaptation aux différents types de gaz

Données techniques

Tableau Caracteristiques des brûleurs et des

injecteurs

C 35 SG1 F /HA S

C 35 G1 F/HAS

Description de l'appareil,7

Vue d'ensemble

Tableau de bord

Mise en marche et utilisation, 8-10

Utilisation du plan de cuisson

Utilisation du four

Tableau de cuisson

Précautions et conseils, 11

Sécurité générale

Mise au rebut

Economies et respect de l'environnement

Nettoyage et entretien, 12

Mise hors tension

Nettoyage de l'appareil

Remplacement de l'ampoule d'éclairage du four

Autonettoyage par catalyse

Assistance, 12

FRI

FR

ATTENTION: cet apparéil ainsi que ses parties accessibles deviennent très chauds pendant leur fonctionnement.

Il faut faire attention de ne pas toucher les éléments chauffants.

Ne laisser s'approcher les enfants de moins de 8 ans à moins qu'ils ne soient sous surveillance constante.

Leprésent apparéil peut être utilisé par des enfants de plus de 8 ans et par des personnes représentant des capacities physiques, sensorielles ou mentales réduites ou n'ayant pas l'expérience ou les connaissances nécessaires, à condition qu'ils soient sous bonne surveillance ou qu'ils aient reçu les instructions nécessaires pour une'utilisation de l' apparéil en toute sécurité et à condition qu'ils se rendent compte des dangers encourus. Les enfants ne doivent pas jouer avec l' apparéil. Les opérations de nettoyage et d'entretien ne doivent pas été effectuées par des enfants non surveillés.

ATTENTION : laisser un réseau de cuisson contenant de l'huile ou de laGRAISSE sur le foyer est dange

Il ne faut JAMAIS essayer d'eteindre une flamme ou un incendie avec de l'eau ! Il faut eteindre l'appareil et couvir la flamme avec un couvercle, par exemple, ou avec une couverture anti-feu.

Ne pas utiliser de produits abrasifs ni de spatules métalliques coupantes pour nettoyer la porte du four en verre, sous peine d'érafler la surface et de briser le verre.

Les surfaces interieures du tiroir (s'il y en a un) peuvent devenir chaudes.

Ne jamais nettoyer l'appareil avec des nettoyeurs vapeur ou haute pression.

Essuyer tout liquide pouvant se trouver sur le couvercle avant de l'ouvrir. Ne pas abaisser le couvercle en verre (s'il y en a un) tant que les brûleurs gaz ou la plaque électrique sont chauds.

ATTENTION: s'assurer que l'appareil est eteint avant de proceder au remplacement de l'ampoule, afin d'éviter tout risque d'électrocution.

ATTENTION : si la table en verre est endommagée- eteindre immédiatement tous les brûleurs et les évventuels éléments chauffants électriques et débrancher l'appareil du réseau électrique

! Conservez ce mode d'emploi pour pouvoir le consulter à tout moment. En cas de vente, de cession ou de déménagement, veillez à ce qu'il suive l'appareil.
! Lisez attentivement les instructions : elles contiennent des conseils importants sur l'installation, l'utilisation et la sécurité de votre apparéil.
! L'installation de l'appareil doit être effectuee par un professionnel du secteur conformement aux instructions du fabricant.
! N'importe qu'elle opération de réglage, d'entretien, etc., doit être effectuee après avoir débranché la prise de la cuisineire.

Conditions réglementaires d'installation

Le raccordement gaz devra etre fait par un
professionnel qualifie qui assurera la belle
alimentation en gaz et le meilleur reglage de la
combustion des bruleurs. Ces operations d'installation,
quoique simples, sont delicates et
primordiales pour que votre cuisiniere vous rende
le meilleur service. L'installation doit etre effectuee
conformement aux textes reglementaires et regles de
I'art en vigueur, notamment:

• Arrêté du 2 août 1977. Règles techniques et de sécurité applicables aux installations de gaz combustibles et d'hydro-carbures liquifiés situées à l'intérieur desBATiments d'habitation et de leur dépendances.
• Norme DTU P45-204. Installations de gaz (anciensement DTU n° 61-1-installations de gaz - Avril 1982 + additif n°1 Juillet 1984).
• Règlement sanitaire département.

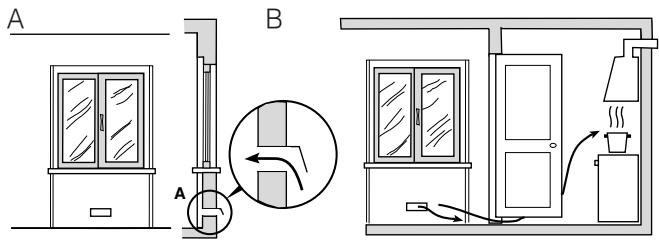

Aération des locaux

L'appareil doit être installé dans des locaux qui sont aérés en permanence, selon les prescriptions des Normes en vigueur dans le pays d'installation. Il est indispensable que la piece ou l'appareil est installé dispose d'une quantité d'air égale à la quantité d'air combustant nécessaire à une bonne combustion du gaz (le flux d'air doit être d'au moins 3 m³/h par kW de puissance installée).

Les prises d'air, protégées par des grilles, doivent disposer d'un conduit d'au moins 2 cm2 de section utile et dans une position qui leur évite tout risque d'être bouchées accidentellement, même partiellement (voir figure A).

Ces ouvertures doivent être agrandies de 100% (surface minimale 2 cm2) en cas d'appareils dépourvus du dispositif de sécurité de flamme et quand l'afflux de l'air provient de manière indirecte de

pièces voisines (voir figure B) – à condition qu'il ne s'agisse pas de parties communes du bâtiment, de chambres à coucher ou de locaux à risque d'incendie – équipées d'un conduit d'aération avec l'extérieur comme décrit plus haut.

Local adjacent

Local à ventilier

Ouverture de ventilation pour l'air comburant
Agrandissement de la fissure entre la porte et le sol

!Après une utilisation prolongée de l'appareil, il est conseilé d'ouvrir une fenêtre ou d'augmenter la vitesse de ventilateurs évventuels.

Evacuation des fumées de combustion

La pièce doit prévoir un système d'évacuation vers l'extérieur des fumées de combustion réalisé au moyen d'une hotte reliée à une cheminée à tirage naturel ou par ventilateur électrique qui entre automatiquement en fonction d'es qu'on allume l'appareil (voir figures).

Evacuation directement à l'extérieur

Evacuation par cheminée ou conduit de fumée ramifié (réservé aux apparêls de cuisson)

! Les gaz de petrole liquifiés, plus lourds que l'air, se déposent et stagnent dans le bas. Les locaux qui contiennent des bouteilles de G.P.L doivent donc prévoir des ouvertures vers l'extérieur afin de permettre l'évacuation du gaz par le bas en cas de fuites accidentelles. Ne pas installer ou entreprises de bouteilles de GPL, vides ou partiellement pleines, dans des locaux qui se trouvent en sous-sol (caves etc.). Negardez dans la pierce que la bouteille que vous étes en train d'utiliser, loin de sources de chaleur (fours, feuels de bois, poèles etc.) qui pourrait amener sa température à plus de 50^ .

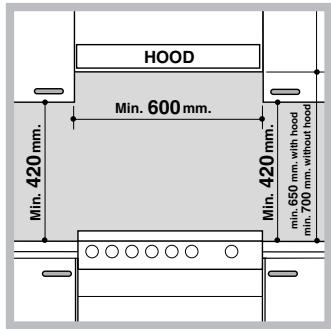

Positionnement et nivellement

! L'appareil peut être installé à côté de meubles dont la hauteur ne dépasse pas cette du plan de cuisson.
! Assurez-vous que le mur en contact avec la paroi arrêté de l'appareil est réalisée en matériel ignifuge résistant à la chaleur (T 90°C).

Pour une installation correcte :

• installez cet appeareil dans une cuisine, une salle à manger ou un studio (ja mais dans une salle de bains);
• si le plan de cuisson de la cusinière dépasse le plan de travail des meubles, ces derniers doivent être placés à au moins 200 mm de l'appareil;

• si la cuisine est est installée sous un élément suspendu, il faut que ce dernier soit place à au moins 420mm de distance du plan. Il faut prévoir une distance de 700mm si les éléments suspendus sont inflammables (voir figure);

• ne placez pas de

rideaux derrière la cuisine ou sur ses cots à moins de 200 mm de distance;
- pour l'installation de hottes, conformez-vous aux instructions de leur notice d'emploi.

Nivellement

Pourmettre l'appareil bien a plat,vissez les pieds de réglage fournis aux emplacements prevus aux coins à la base de la cuisine (voir figure).

Montage des pieds* par encastrement sous la base.

Raccordement électrique

Montez sur le cable une prise normalisée pour la charge indiquée sur l'étiquette des caractéristiques (voir tableau des caractéristiques techniques).

En cas de raccordement direct au réseau, il faut

intercaler entre l'appareil et le réseau un interrupteur à coupure omnipolaire ayant au moins 3 mm d'écartement entre les contacts, dimensionné à la charge et conforme aux normes NFC 15-100 (le fil de terre ne doit pas être interrompu par l'interrupteur). Le cable d'alimentation ne doit atteindre, enaucun point, des températures dépassant de 50^ la température ambiente.

Avant de procéder au branchement, assurez-vous que :

• la prise est bien munie d'une terre conforme à la loi;
• la prise est bien apte à supporter la puissance maximale de l'appareil, indiquée sur la plaquette signalétique;
• la tension d'alimentation est bien comprise entre les valeurs indiquées sur la plaquette signalétique;
• la prise est bien compatible avec la fiche de l'appareil. Si ce n'est pas le cas, remplacez la prise ou la fiche, n'utilise ni rallonges ni prises multiples.

!Après installation de l'appareil, le cable électrique et la prise de courant doivent être facilement accessibles
! Le cable ne doit être ni plié ni excessivement écrasé.
! Le cable doit être contrôle périodiquement et ne peut être remplaced que par un technicien/agree.

! Nous déclinons toute responsabilité en cas de non respect des normes énumérées ci-dessus.

Raccordement gaz

Pour raccorder l'appareil au réseau de distribution du gaz ou à la bouteille de gaz utilisez un tuyau flexible en caoutchouc ou en acier, conformément à la réglementation en vigueur. Assurez-vous aparavant que l'appareil est bien réglé pour le type de gaz d'alimentation utilisé (voir étiquette sur le couvercle : autrement voir ci-dessous). Si l'alimentation s'effectue avec du gaz liquide en bouteille, utilisez des régulateurs de pression conformes à la réglementation en vigueur dans le pays. Pour simplifier le raccordement, l'alimentation du gaz est orientable latéralement*: inversez l'about annelé avec le bouchon de fermeture et remplacez le joint d'étanchéité (fourni avec l'appareil).

! Pour un fonctionnement en toute sécurité, pour un meilleur employe de l'énergie et une plus longue durée de vie de l'appareil, vérifie que la pression d'alimentation respecte bien les valeurs indiquées dans le tableau Caracteristique des brûleurs et des injecteurs (voir ci-dessous).

*N'existe que sur certains modèles

Raccordement gaz par tuyau flexible en caoutchouc

Assurez-vous que le tuyau est bien conforme aux normes applicables dans le pays d'installation. Le tuyau doit avoir un diamètre interieur de : 8 mm en cas d'alimentation au gaz liquide; 15 mm en cas d'alimentation au gaz naturel.

Après avoir effectué le raccordement, assurez-vous que le tuyau :

• ne touche enaucun point à des parties pouvant atteindre plus de 50^
• ne soit pas soumis à traction ou torsion et ne présente pas de pliures ou étranglements;
• ne risque pas d'entrée en contact avec des corps tranchants, des arêtes vives, des parties mobiles et ne soit pas écrasé;
• puisse être facilement contrôle sur toute sa longueur pour vérifier son état de conservation;
• ait moins de 1500mm de long;
• soit bien fixé à ses deux extrémités à l'aide de bagues de serrage conformes à la réglementation en vigueur dans le pays.

! Si une ou plusieurs de ces conditions ne peuvent être remplies ou que la cuisine est installée dans des conditions de classe 2 - sous-classe 1 (apparil encastré entre deux meubles), il faut utiliser un tuyau flexible en acier (voir ci-dessous).

Raccordement gaz par tuyau flexible en acier inox, à paroi continue avec raccords filetés

Assurez-vous que le tuyau et les joints sont bien conformes aux normes applicables dans le pays d'installation.

Pour installer le tuyau, enlevez l'about annelé équipant l'appareil (le raccord d'entrée du gaz à l'appareil est fileté 1/2 gaz mâle cylindrique).

! Procedez au raccordement de manière à ce que la longueur du tuyau ne dépasse pas 2 mètres d'extension maximale. Veillez à ce que le tuyau ne soit pas écrasé et ne touche enaucun point à des parties mobiles.

Vérification de l'étanchéité

Une fois l'installation terminée, vérifie l'étanchéité de tous les raccords en utilisant une solution savonneuse, n'utilise jamais de flamme.

Adaptation aux différents types de gaz

L'appareil peut être adapté à un type de gaz autres que celui pour lequel il a été créé (indiqué sur l'étiquette de réglage sur le couvercle).

Adaptation du plan de cuisson

Remplacement des injecteurs des brûleurs du plan de cuisson:

1.enlevez les grilles du plan de cuisson et sortez les brûleurs de leur logement;

1. dévissez les injecteurs à l'aide d'une clé à tube de 7mm (voir figure), et remplacez-les par les injecteurs adaptés au nouveau type de gaz (voir tableau Caracteristique des brûleurs et des injecteurs);

3.remontez les différentes

parties en effectuant les opérations dans le sens inverse.

Réglage des minima des brûleurs du plan de cuisson :

1. placez le robinet sur la position minimum;
2. enlevez le bouton et tournez la vis de réglage positionnée à l'intérieur ou sur le côte de la tige du robinet jusqu'à obtenir une petite flamme régulière;
   ! En cas de gaz liquides, il faut visser à fond la vis de réglage ;
3. vérifie si, en tournant rapidement le robinet du maximum au minimum, le brûleur ne s'éteint pas.
   ! Les brûleurs du plan de cuisson ne nécessitant pas de réglage de l'air primaire.

Remplacement des injecteurs du brûleur Triple couronne

1.sterollesgrillesetortirlesbruleursdeleurslogements.Le bruleurest formedeuxpartiedistinctes(voir figures)；
2. dévisser les injecteurs à l'aide d'une clé à tube de 7 mm. Remplacer les injecteurs par d'autres appropriés au nouveau type de gaz (voir tableau 1). Les deux injecteurs sont percés des mêmes troux.
3. remonter les composants dans le sens inverse du démontage.

• Réglage de l'air primaire des brûleurs (pour la France et la Belgique)

Les brûleurs ne nécessitent d'aucun réglage de l'air primaire.

• Regolazione minimi (pour la France e la Belgique)
• Placez le robinet sur la position de minima;
• Déposez la manette et tournez la vis de réglage positionné à l'intérieur ou sur le côté de la tige du robinet jusqu'à ce que vous obteniez une petite flamme régulière;
• Une fois obtenu le débit minimal souhaité, allumez le brûleur et tournez brusquement la manette de la position de ralenti à la position d'ouverture maximale et vice versa à plusieurs reprises.

Vérifiez ainsi qu'il n'y ait pas extinction du brûleur.

1. En cas de mauvais fonctionnement du dispositif de sécurité gaz (thermocouple) équipant certains apparèils, quand les brûleurs sont au minima, augmentez leur début en agissant sur la vis de réglage.
2. Àpèras avoir procédé à ce réglage, reposez les scellés sur les by-pass en utilisant de la cire ou autre matériel équivalent.

! En cas de gaz liquides, il faut visser à fond la vis de

C 35 SG1 F/HAS

C 35 G1 F/HAS

réglage.

! En fin d'opération remplacez la vieille étiquette par cette correspondant au nouveau gaz utilisé, disponible dans nos Services Àpres-vente.
! Si la pression du gaz utilisé est différente (ou variable) par rapport à la pression prévue, il faut installer, sur la tuyauterie d'entrée un régulateur de pression approprié (conformément aux textes réglementaires applicables dans le pays).

CHARACTERISTIQUES TECHNIQUES
Dimensions du four HxLxP	34x39x44 cm
Volume	158
Dimensions	largeur 42 cm
utilés du tiroir	profondeur 44 cm
chauffe-plats	hauteur 18 cm
Tension et fréquence d'alimentation :	voir plaquette signalétique
Brûleurs	adaptable à n'importe quel type de gaz parmi leurs indiqués sur l'étiquette collée à l'intérieur du portillon ou sur la paroi intérieure gauche (visible après avoir sorti le tiroir chauffe-plats).
CE	Directives Communautaires:2006/95/EC du 12/12/06 (Basse Tension) et modifications successives - 2004/108/EC du 15/12/04 (Compatible Electromagnétique) et modifications successives -2009/142/EC du 30/11/09 (Gaz) et modifications successives93/68/EC du 22/07/93 et modifications successives -2002/96/EC.1275/2008 (Stand-by/Off mode)

L'étiquette collée est à l'intérieur du portillon ou sur la paroi interieure gauche (visible après avoir sorti le tiroir chauffe-plats)

Tableau Caracteristiques des brûleurs et des injecteurs

Tableau 1				Gaz liquide				Gaz naturel
Brûleur	Diamètre (mm)	Puisance Thermique kW (p.c.s.)		By-pass 1/100 (mm)	Injecteur 1/100 (mm)	Débit g/h ***	**	Injecteur 1/100 Nomin.	Débit l/h Nomin.	Puisance Thermique kW (p.c.s.) Nomin. Red.		Injecteur 1/100 Nomin.	Débit l/h G25
		Nomin.	Réd.
Triple Couronne (TC)	130	3,25	1,50	63	2x65	236	232	2x99	309	3,10	1,50	2x99	343
Semi Rapide (Moyen) (S)	75	1,90	0,40	30	70	138	136	104	181	1,90	0,40	104	181
Auxiliaire (Petit) (A)	51	1,00	0,40	30	52	73	71	76	95	1,00	0,40	76	95
Four	-	2,80	1,00	46	80	204	200	119	265	2,80	1,00	119	265
Pressions d'alimentation	Nominale (mbar)					28-30	37	20				25
	Minimum (mbar)					20	25	17				20
	Maximum (mbar)					35	45	25				30

A 15^ et 1013 mbar-gaz sec
Propane P.C.S. = 50,37 MJ/Kg
* Butane P.C.S. = 49,47 MJ/Kg Naturel G20 P.C.S = 37,78 MJ/m³

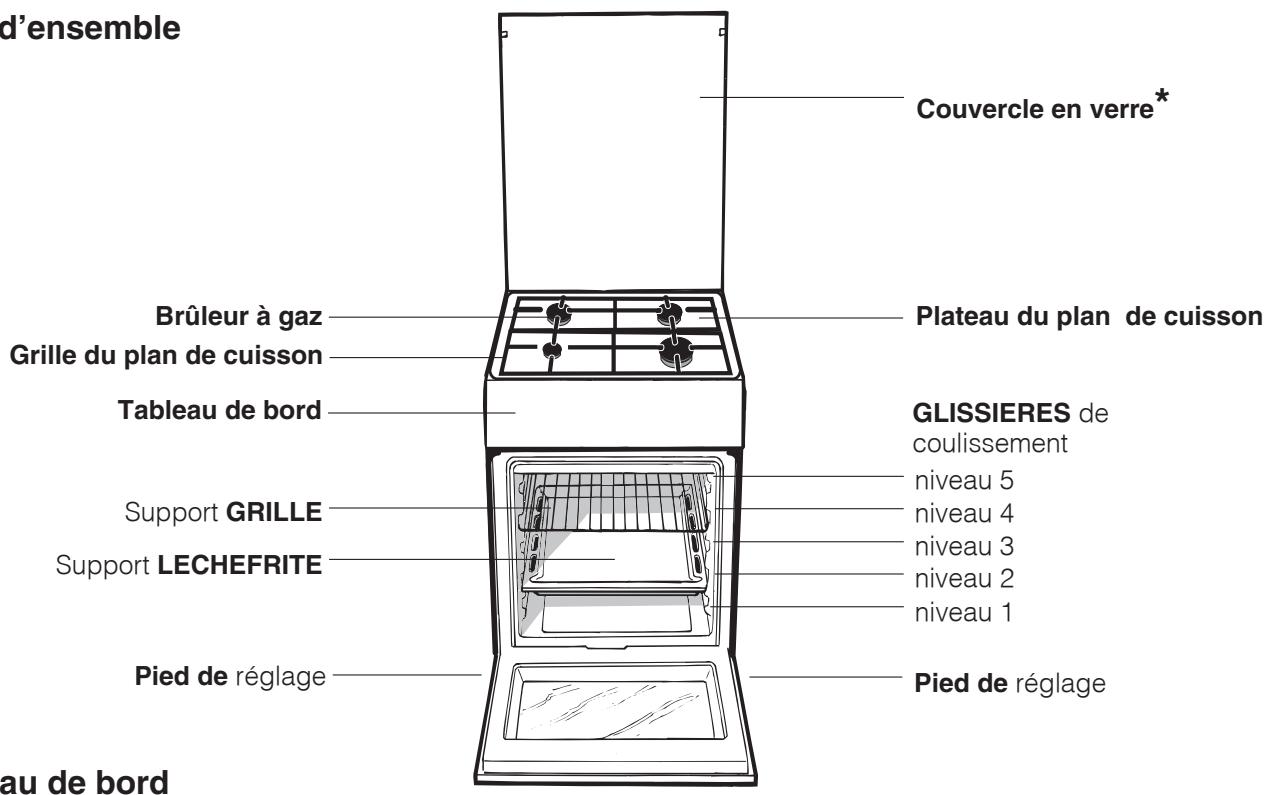

Vue d'ensemble

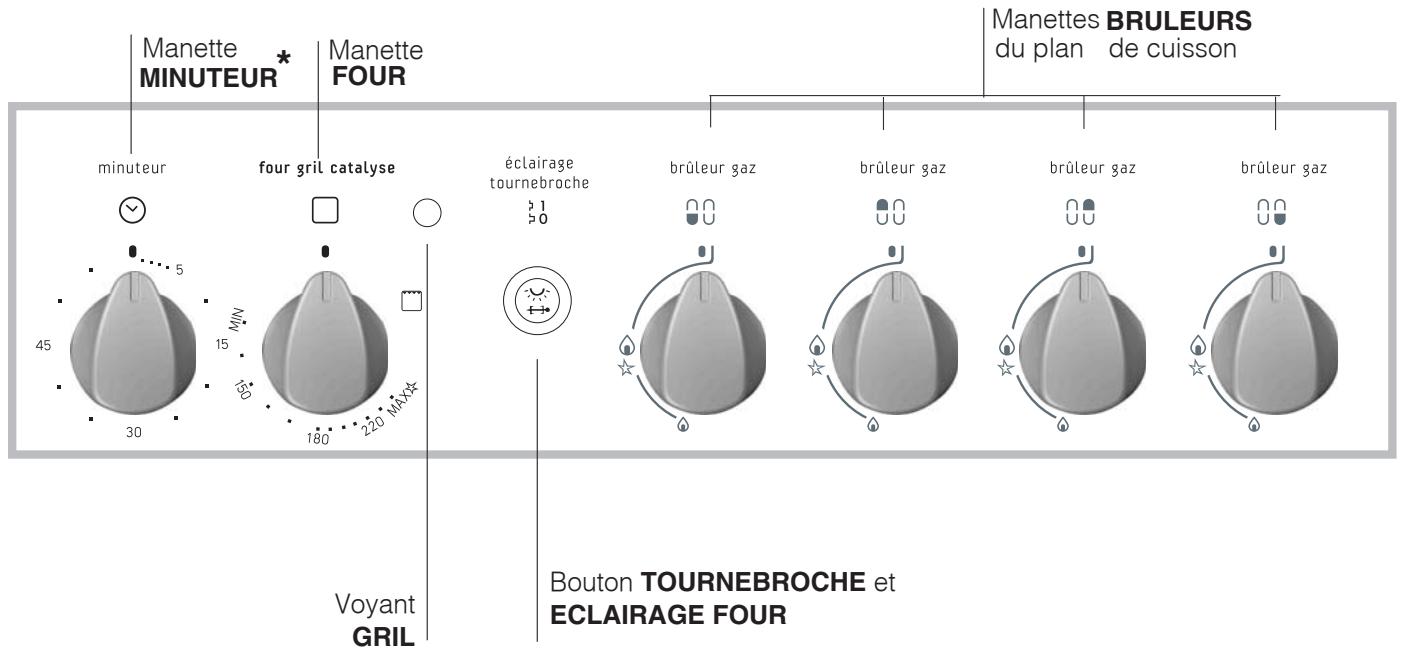

Tableau de bord

^* N'existe que sur certains modèles

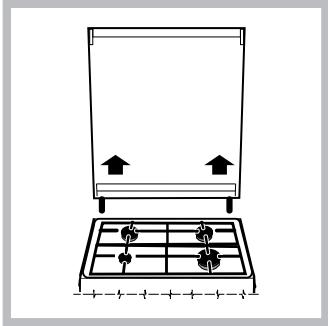

ATTENTION! Le couvercle en verre peut se casser s'il est chauffé. Il faut eteindre tous les bruleurs et les plaques électriques avant de le fermer.

Mise en marche etutilisation

FR

Utilisation du plan de cuisson

Allumage des brûleurs

Un petit cercle plein pres de chaque manette BRULEUR indique le brûleur associé à ce dernier Pour allumer un brûleur du plan de cuisson :

1. approchez une flamme ou un allume-gaz ;
2. poussez sur le manette du BRULEUR tout en le tournant dans le sens inverse des aiguilles d'une montre jusqu'au symbole grande flamme 6.
3. pour régler la puissance de la flamme souhaitiée, tournez le manette BRULEUR dans le sens inverse des aiguilles d'une montre : sur la position minimum
   , sur la position maximum ou sur une position intermédiaire.

Si l'appareil est équipé d'un allumage électronique* (C) (voir figure) il suffit de pousser et de tourner en même temps dans le sens inverse des aiguilles d'une montre le bouton BRULEUR sur le symbole petite flamme,

jusqu'à l'allumage. Il peut arriver que le brûleur s'éteigne des que vous lâchez le bouton. Dans ce cas, essayez à nouveau en poussant plus longtemps sur le bouton.

Si l'appareil est équipé d'un dispositif de sécurité de flamme (X), pousser sur le bouton BRULEUR pendant 3-7 secondes pour garder la flamme allumée et pour activer le dispositif.

! En cas d'extinction accidentelle des flammes, éteignez le brûleur et attendez au moins 1 minute avant de tenter de rallumer.

Pour éteindre le brûleur, tournez le bouton jusqu'à la position d'arrêt ●.

Conseils pratiques pour l'utilisation des brûleurs

Pour un meilleur rendement des brûleurs et une moindre consommation de gaz, utilisez des casseroles à fond plat, munies de couvercle et d'un diamètre adapté au brûleur :

Utilisation du four

! Avant toute utilisation, vous devez impérativement enlever les films plastiques situés sur les côtés de l'appareil
! Lors de son premier allumage, faites fonctionner le four à vide, porte fermée, pendant au moins une heures en réglient la température à son maximum. Puis éteignez-le, ouvre la porte et aéréz la piece. L'odeur qui se dégage est due à l'évaporation des produits utilisés pour protéger le four.
! Ne posez jamais d'objets à même la sole du four, vous pourriez abîmer l'émail. N'utilisez la position 1 du four qu'en cas de cuissons au tournebroche.

Allumage du four

Pour allumer le brûleur du four, approchez une flamme

ou un allume-gaz de l'orifice F (voir figure), poussez sur le bouton FOUR et tournez-le en même temps dans le sens inverse des aiguilles d'une montre jusqu'à la position MAX.

Si I'appareil est equipope d'un

allumage électronique* il suffit de pousser sur le bouton FOUR et de le tourner en même temps dans le sens inverse des aiguilles d'une montre jusqu'à la position MAX, jusqu'à l'allumage. Si au bout de 15 secondes le brûleur ne s'est toujours pas allumé, l'âchez le bouton, ouvre la porte du four et attendez au moins 1 minute avant de tenter un nouvel allumage. En cas de panne de courant, vous pouvez allumer le brûleur avec une flamme ou avec un allume-gaz comme décrit plus haut.

! Le four étant équipé d'un dispositif de sécurité de flamme, il faut pousser sur le bouton du FOUR pendant environ 6 secondes.
! En cas d'extinction accidentelle de flamme, éteignez le brûleur et attendez au moins 1 minute avant de tenter de rallumer.

Réglage de la température

Pour sélectionner la température de cuisson souhaïée, tournez le bouton FOUR dans le sens inverse des aiguilles d'une montre. Les Températures sont indiquées sur le tableau de bord et vont d'un MIN (140°C) à un MAX (250°C). Une fois que la température est atteinte dans le four, un thermostat la maintient constante au degré prét.

^ N'existe que sur certains modèles

Grill

Tournez le bouton FOUR dans le sens inverse des aiguilles d'une montre jusqu'à la position pour brancher le grill à rayons infrarouges. Le grill vous permet de dorer vos préparations en surface, il est tout particulièrement recommendé pour la cuisson de roast-beef, rôtis, côtelettes, saucisses. Placez la grille au niveau 4 ou 5 et la l'échefrite au niveau 1 pour recueillir les jus de cuisson et éviter la formation de fumée.

! Le fonctionnement du grill est signalé par levoyant GRIL.

! Pour la cuisson au grill, la porte du four doit être fermée, vous obtiendaç de plusieurs résultats et ferez des économies d'énergie (10% environ).

Tournebroche

TOURNEBROCHE.

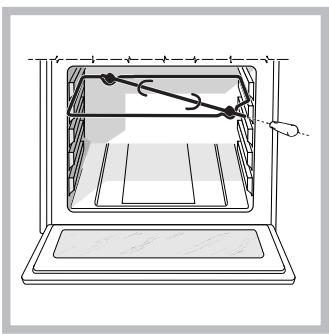

Pour actionner le tournebroche (voir figure) procedede que comme suit :

1. placez la l'echefrite au gradin 1;
2. placez le berceau au
   gradin 4 et encastrez le
   bout arriere de la broche
   dans le trou situé au
   fond de I'enceinte;
3. actionnez-le en appuyant sur la touche

Eclairage du four

La lampe du four peut être allumée à tout moment, il suffit pour cela d'appuyer sur la touche ECLAIRAGE FOUR.

Minuteur*

Pour actionner le Minuteur procedede comme suit :

1.faites faire au bouton MINUTEUR un tour presque complet dans le sens des aiguilles d'une montre pour remonter la sonnerie;
2.tournez le bouton MINUTEUR dans les sens inverse des aiguilles d'une montre pour selectionner la durée désirée.

*N'existe que sur certains modèles

Niche inférieure*

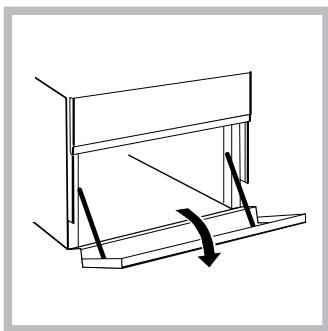

Une niche menagée au-dessous du four peut etre utiliseepour entreprises ou des casseroles. Pour ouvrir le volet, faites-le pivoter vers le bas (voir figure).

! Ne stockez pas de matériel inflatable dans la niche du bas.

Les modèles de cuisine à gaz sont équipés d'une protection coulissante A qui sert à protéger la niche du bas contre la chaleur produit par le brûleur (voir figure).

Pour enlever la protection coulissante "A", dévissez la vis S (voir figure). Pour la remonter, fixez-la à l'aide de la vis S.

! Avant toute utilisation du four, assurez-vous que la protection coulissant est fixée correctement.

! Les surfaces interieures du tiroir (s'il y en a un) peuvent devenir chaudes.

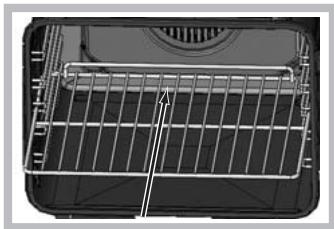

! Lors de l'introduction de la grille, s'assurer que la butée d'arrêt est bien dans la partie arrrière de l'enceinte (voir photo)

Aliments r' Cuire	Poids (Kg)	Position des gradins en partant du bas.	Température (°C)	Préchauffage (min.)	Durée de la cuisson (min.)
Pâtes
Lasagnes	2.5	2	200-210	10	75-85
Cannelloni	2.5	2	200	10	50-60
Gratin de pâtes	2.5	2	200	10	50-60
Viande
Veau	1.5	3	200-210	10	95-100
Poulet	1.5	3	210-220	10	90-100
Canard	1.8	3	200	10	100-110
Lapin	2.0	3	200	10	70-80
Porc	2.1	3	200	10	70-80
Agneau	1.8	3	200	10	100-75
Poisson
Maquereau	1.1	3	180-200	10	45-50
Denté	1.5	3	180-200	10	45-55
Truite en papillote	1.0	3	180-200	10	45-50
Pizza
Napolitaine	1.0	4	210-220	15	20-25
Pâtisserie
Biscuits	0.5	4	180	15	25-35
Tartes	1.1	4	180	15	40-45
Tartes salées	1.0	4	180	15	50-55
Gâteaux levés	1.0		170	15	40-45
Cuisson au grill
Steaks de veau	1	4		5	15-20
Côtelettes	1,5	4		5	20
Hamburgers	1	3		5	7
Maquereaux	1	4		5	15-20
Croque-monsieur	n.° 4	4		5	5
Cuisson au grill avec tournebroche
Veuay à la broche	1	-		5	70-80
Poulet à la broche	2	-		5	70-80
Cuisson au grill avec tournebrochettes
(uniquement sur certains modélés)
Brochettes de viande	1,0	-		5	40-45
Brochettes de légumes	0,8	-		5	25-30

NB: les temps de cuisson sont purement indicatifs et peuvent etre modifiés selon les goûts de chacun. Lorsque vous utilisez le grill, placez always la lichefrite sur le premier gradin en partant du bas.

Précautions et conseils

!Cet apparéil a été concu et fabriqué conformément aux normes internationales de sécurité.

Ces conseils sont fournis pour des raisons de sécurité et doivent être lus attentivement.

Sécurité générale

• Cét apparéil a été concu pour un usage familial, de type non professionnel.
• Cet apparéil ne doit pas être installé en extérieur, même dans un endroit abrité, il est en effet très dangereux de le laisser exposé à la pluie et aux orages.
• Ne touchez pas à l'appareil si vous étés pieds nus ou si vous avez les mains ou les pieds mouillés ou humides.
• Cet apparéil a été concu pour cuire des alimentés et pour être utilisé par des adultes conformément aux instructions fournies par cette notice, applicables à tous les pays dont les symboles figurent au début de la notice.
• Cette notice concerne un apparéil classe 1 (libre pose) ou classe 2 - sous-classe 1 (encastré entre deux meubles).
  Eloignez les enfants.
• Evitez que le cordon d'alimentation d'autres petits électroménagers touche à des parties chaudes de l'appareil.
• Les orifices ou les fentes d'aération ou d'évacuation de la chaleur ne doivent pas'être bouchés
• Evitez de fermer le couvercle en verre du plan de cuisson (équipant certains modèles) si les brûleurs sont allumés ou encore chauds.
  Utilisez toujours des gants de protection pour enfourner ou sortir des plats du four.
• N'utilise pas de solutions inflammables (alcool, essence..) à proximé de l'appareil lorsqu'il est en marche.
• Ne stockez pas de matériel inflatable dans la niche de rangement du bas ou dans le four : si l'appareil était par inadvertance mis en marche, il pourrait prendre feu.
• Lorsque l'appareil n'est pas utilisé, assurez-vous que les boutons sont bien sur la position ● et que le robinet du gaz est fermé.
• Ne tirez surtout pas sur le cable pour débrancher la fiche de la prise de courant.
• N'effectuez aucune opération de nettoyage ou d'entretien sans avoirAAPARAVANTdebranchéla fiche de la prise de courant.
• En cas de panne, n'essayez enaucun cas d'acceder aux mécanismes internes pour tenter de réparer l'appareil. Faites appel au service d'assistance.

• Ne posez pas d'objets lourds sur la porte du four ouverte.

• Cet apparéil n'est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentalles sont réduites, ou des personnes dénuées d'expérience ou de connaissance, sauf si elles ont pu bénéficier, par l'intérémédiaire d'une personne responsable de leur sécurité, d'une surveillance ou d'instructions préalables concernant d'utilisation de l' apparéil.

• S'assurer que les enfants ne jouent pas avec l'appareil.
• Cet apparéil doit être exclusivement destiné à l'utilisation pour lequel il a été créé. Toute autre utilisation (telle que le chauffage d'une pièce, par exemple) estIMPROPE et, en tant que telle, dangereuse. Le fabricant décline topute responsabilité en cas de dommages provoqués par l'utilisationIMPROPE de l' apparéil.

Mise au rebut

• Mise au rebut du matériel d'emballage : conformez-vous aux reglementations locales, les emballages pourront ainsi être recyclés.
• La directive Européenne 2002/96/CE relative aux déchets d'équipements électriques etlectroniques (DEEE), prévoit que les electroménagers ne peuvent pas être traités comme des déchets solides urbains normaux. Les apparciels usages doivent faire l'objet d'une collecte séparée pour optimiser le taux de récapération et de recyclage des matériaux qui les composent et empêcher tout danger pour la santé et pour l'environnement. Le symbole de la poubelle barrière sur roues est appliqué sur tous les produits pour rappeler qu'ils font l'objet d'une collecte sélective.

Les électroménagers usagés pourront être remis au service de collecte public, déposés dans les déchetteries communales prévues à cet effet ou, si la loi du pays le prévoit, repris par les revendeurs lors de l'achat d'un nouvel apparéil de même type. Tous les principaux fabricants d'électroménagers s'appliquent à creer et:gérer des systèmes de collecte et d'élimination des apparéils usages.

Economies et respect de l'environnement

• Pour faire des économies d'électricité, utilisez autant que possible votre four pendant les heures creuses.
• Pour vos cuissons au Gratin, nous vous conseillons de garder la porte du four fermée : Vous obtiendarez de plusieurs résultats tout en faisant de sensibles économies d'énergie (10% environ).
• Gardez toujours les joints propres et en bon état pour qu'ils adhérent bien à la porte et ne causent pas de déperditions de chaleur.

FR

Mise hors tension

Avant toute opération de nettoyage ou d'entretien coupez l'alimentation électrique de l'appareil.

Nettoyage de l'appareil

! Ne nettojez jamais l'appareil avec des nettoyeurs vapeur ou haute pression.

• Nettoyez l'extérieur émailé ou inox et les joints en caoutchouc à l'aide d'une éponge imbibée d'eau tiède additionné de savon neutre Si les taches sont difficiles à enlever, utilisez des produits spéciaux. Rincez abondamment et essuyez soignement. N'utilisez ni poudres abrasives ni produits corrosifs.
• Les grilles, les chapeaux, les couronnes et les brûleurs du plan de cuisson sont amovibles et peuvent ainsi être nettoyés plus facilement. Lavezles à l'eau chaude additionné d'un détergent non abrasif, éliminez toute incrustation et attendez qu'ils soient parfaitement secs avant de les remonter.
• Nettoyez féquèment l'extrémité des dispositifs de sécurité* de flamme.
• Nettoyez l'enceinte du four après toute utilisation, quand il est encore tiède. Utilisez de l'eau chaude et du détergent, rincez et séchez avec un chiffon doux. Evitez tout produit abrasif.
• Nettoyer la vitre de la porte avec des produits non abrasifs et des éponges non gratantes, essuyer ensuite avec un chiffon doux. Ne pas utiliser de matérielux abrasifs ou de racloirs métalliques aiguisés qui risquent de rayer la surface et de briser le verre.
• Les accessoires peuvent être lavés comme de la vaisselle courante y compris en lave-vaissette.

Le couvercle

Pour le nettoyage des modèles équipés de couvercle

en verre, utilisez de l'eau tiède. Evitez tout produit abrasif. Vous pouvez déposer le couvercle pour simplifier le nettoyage de la zone arrière du plan de ciisson: ouvrez-le complètement et tirez vers le haut (voir figure).

! Evitez de refermer le couvercle si les brûleurs

sortallumésouencorechauds.

Contrôler les joints du four

Contrôlez périodiquement l'etat du joint autour de la portedou four. S'il est abîné, adressez-vous au service

après-vente le plus proche de votre domicile. Mieux vaut ne pas utiliser le four tant qu'il n'est pas réparé.

Remplacement de l'ampoule déclairage du four

1. Débranchez le four, enlevez le couvercle en verre du logement de la lampe (voir figure).

2. Dévissez l'ampoule et remplacez-la par une autre de même type : tension 230 V, puissance 25 W, culot E 14.

1. Remontez le couvercle et rebranchez le four au réseau électrique.

! Ne pas utiliser la lampe du four comme éclairage de la piece.

Nettoyage automatique du four par catalyse*

Dans certains modèles de four, les parois verticales interieures sont revêtres d'un émail poreux dit émail catalytique. Il a pour propriété de détruire les corps gras sous l'effet de la chaleur. Ceci est possible quand la température des parois dépasse 170^ .

En fin de cuisson, s'il y a encore des traces de graissse sur les parois catalytiques, continuez à faire fonctionner le four, à vide, porte fermée, en amenant le bouton FOUR sur la position MAX, pendant un laps de temps compris entre 60 et 90 minutes selon le degré de salissure. Vous pouvez accélérer le dégraissage en nettoyant les projections alimentaires plus importantes avec un peu d'eau chaude et une BrosseSouple.

! L'émail catalytique est résistant mais il faut éviter : de racler l'émail avec des objets coupants (couteaux...) et d'utiliser des détergents ou des produits de nettoyage abrasifs, les propriétés autonettoyantes de l'émail risqueraient autrement d'être détruites irrémédiablenent.

Assistance

Indiquez-lui :

• le modele de votre apparéil (Mod.)
• son numéro de série (S/N)

Ces informations figurent sur la plaquette signalétique apposée sur votre apparéil et/ou sur son emballage.

• N'existe que sur certains modèles
