MODE D'EMPLOI SB 15 HARMAN KARDON

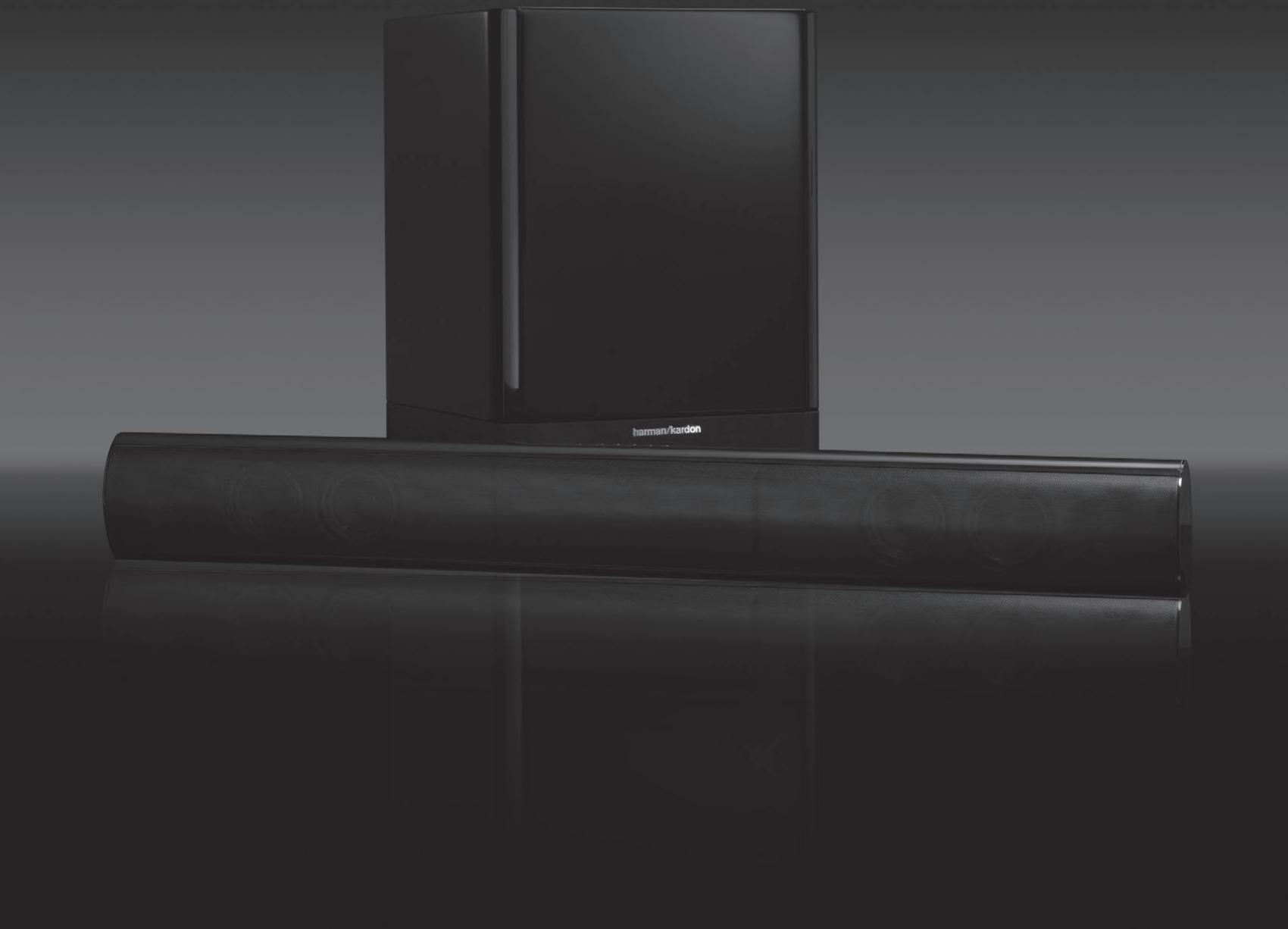

Barre de son et caisson actif

Guide de l'utilisateur

Français

Barde son SB 15/230

Guide de l'utilisateur du système home cinema

Table des matieres

Introduction 3
Description et fonctionnalités 3
Contenu de la boite. 4
Commandes du panneau supérieur de la barre de son 4
Commandes et connecteurs du panneau arrêté de la barre de son. 4
Commandes du panneau arrriere du subwoofer 5
Disposition des haut-parleurs 6
Placer la barre de son sur un meuble 6
Montage mural de la barre de son 6
Placer le subwoofer 6
Raccordements 7
Raccordement des sources 7
Raccordement de l'alimentation 7
Fonctionnement 8
Mise en marche et arrêt de la barre de son 8
Mise en marche et arrêt du subwoofer 8
Réglage du volume du système 8
Couper le son du système 8
Bouton de mode Surround de la barre de son 8
Molette de volume du subwoofer 9
Commutateur de réglage du niveau de sensibilité de la barre de son 9
Commutateurs de codes de commande à distance 9
Molette de filtré passif du subwoofer 9
Inverseur de phase du subwoofer. 9
Programmer la barre de son pour la piloter depuis la télécommande du téléviseur.. 10
Dépannage. 11
Caracteristiques techniques 12

1. Débranchez cet apparéil pendant les orages ou en cas de non-utilisation prolongée.
2. Adressez-vous à du personnel qualifié pour les réparations. Il est nécessaire de réparer l'appareil lorsqu'il a été endommagé de chaque manière que ce soit, notamment si la fiche ou le cordon d'alimentation est endommagé, si du liquide a été renversé dessus, si des objets sont tombés à l'intérieur de l'appareil, s'il a été exposé à la pluie ou à l'humidité, s'il ne fonctionné pas correctement ou s'il est tombé.
3. L'appareil ne doit pas être exposé au ruissemblent ou aux éclaboussures et notamment objectre rempli de liquide, tel qu'un vase, ne doit être placé sur l'appareil.
4. Pour déconnecter totalement cet apparéil du secteur, débranchez la fiche du cordon d'alimentation de la prise murale.
5. La fiche du cordon d'alimentation doit rester facilement accessible.
6. Les piles ne doivent pas etre exposées à une chaleur excessive comme les rayons du soleil, un feu ou similaire.

LE SYMBbole DE L'Éclair FLECHÉ DANS UN TRIANGLE ÉQUIPATERAL EST UTILISÉ POUR ALERTER L'UTILISATEUR DE LA PRESENSE D'UNE «TENSION DANGEREUSES» NON ISOLÉTÉ À L'INTEREUR DU BOTTRI DU PRODU, ET OU QUE POTÉ ÉTRÉ SUFFISAMMENT IMPORTANTE POUR CONSTITUER UN RISIQUE D'ÉLECTROCUION.	MISE EN GARDE RISQUE DE CHOC ÉLECTRIQUE - NE PAS OUVIRR AVERITISSEMENT: POUR REDUIRE LES RISQUES D'INCENTIE OU DE CHOC ÉLECTRIQUE, N'EXPOSEP ZAS CET APPAREL À LA PLUQE OU L'HUMIDITE.	LE SYMBbole DU POINT D'EXCLamation DANS UN TRIANGLE ÉQUIPATERAL EST UTILISÉ POUR ALERTER L'UTILISATEUR DE LA PRESENSE D'INSTRUCTIONS IMPORTANTE DES MAINTENANCE ET DE RAPARATION DANS LA DOCUMENTATION JOINTE AU PRODUIT.
VOIR LE MARQUAGE SUR LE FOND DU PRODUIT.

Importantes Instructions de Sécurité

1. Lisez attentivement ces instructions.
2. Conservez ces instructions en lieu sûr.
3. Respectez tous les averissements.
4. Suívez toutes les instructions.
5. N'utilisez pas cet appearticel à proximé de l'eau.
6. Nettoyez-le uniquement avec un chiffon sec.
7. N'obstruez pas les orifices de ventilation. Installez-le conformément aux instructions du fabricant.
8. N'installez pas l'apparéil à proximité d'une source de chaleur comme un radiateur, une bouche d'air chaud, un four ou d'autres appareils (y compris des amplificateurs) producteurs de chaleur.
9. Respectez le dispositif de sécurité de la fiche polarisée ou avec prise de terre. Une fiche polarisée dispose de deux broches dont l'une est plus large que l'autre. Une fiche avec prise de terre dispose de deux broches et d'une troisième pointe de mise à la terre. La brochure plus large ou la troisième pointe est concise pour votre sécurité. Si la fiche fournie ne s'insère pas dans votre prise secteur, consultez un électricien pour le remplacement de la prise obsolette.
10. Évitez de marcher sur le cordon d'alimentation ou de le pincer, notamment au niveau des fiches, des prises et à l'endetroit où il sort de l'appareil.
11. Utilisez uniquement des fixations/accessoires agreés par le fabricant.
12. Utilisez uniquement le chariot, le socle, le tripode, la fixation ou le plateau spécifique par le fabricant ou vendu avec l'appareil. Lors de l'utilisation d'un chariot, soyez prudent pendant le déplacement de l'ensemble chariot/appareil pour éviter d'être blessé lors d'un renversement accidentel.

L'ensemble comprend

Introduction

Nous vous remercions d'avoir fait l'acquisition du système d'enceintes SB 15/230 de Harman Kardon^® qui va vous offrir de longues années d'écoute de vos musiques préférentes. Le système SB 15/230 a été tout spécialément concu pour vous apporter tout l'agréement et l'intensité d'une salle de cinema chez vous, dans votre salon.

Les systèmes SB 15/230 font appel à une électronique sophistiquée et à des composants d'enceintes de la première génération, sollicités au maximum de leurs possibilités, mais il est très simple de les brancher et de lesmettre en marche.

Afin de vous permettre de profiter pleinement de votre nouveau système d'enceintes home cinema, nous vous recommendons vivement de consacrer quelques minutes à la lecture du présence manuel. De plus, les quelques minutes que cela vous prendra pour apprendre les fonctions des différentes commandes vous permettront de profiter pleinement de toutes les fonctionnalités et performances offertes par toute SB 15/230.

En cas de questions supplémentaires concernant ce produit, son installation ou son fonctionnement, n'hésitez pas à contacter votre revendeur : c'est la(Meilleure source d'informations àproximédechezvous.

Description et fonctionnalités

Le SB 15/230 est un système home cinema complet composé des éléments suivants :

• Une barre de son avec haut-parleurs stéreo et blindage magnétique (le SB 15CNTR) dotée de haut-parleurs gauche et droit deux voies à double étage d' amplification ( « dual-driver » ) et d'un amplificateur stéreo intégré de 2 x 25 watts

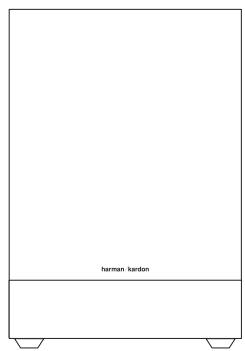

• Un subwoofer sans fil de 250 mm (10 pouces), d'une puissance de 100 watts (le SB15SUB)
• Des supports de fixation murale pour la barre de son
• Un cable audio stéreo de 2 m (6,5 pieds) pour raccorder le système directement sur la sortie audio de votre téléviseur.

La barre de son SB 15CNTR intègre les haut-parleurs gauche et droit et les amplificateurs stéroidu système. Elle comporte également une fonctionnalité de traitement du signal numérique avec un circuit Surround 3D virtuel capable de créé un parfait son d'ambiance « Surround » sans haut-parleurs ni cablage supplémentaires. Vous pouvez poser la barre de son sur un meuble devant votre téléviseur ou l'instructor facilement au mur en dessous de votre écran plat à l'aide des accessoires de fixation fournis. Vous pouvez programmer la barre de son de sorte à piloter les commandes de volume, d'alimentation et de source à partir de la télécommande de toute téléviseur.

La barre de son SB 15CTR transmet le signal au subwoofer SB15SUB via une technologie sans fil, ce qui vous permet de le placer à n'importe quel endroit de la pierce sans vous soucier du cablage. Son subwoofer de 250~mm (10 pouces) et son amplificateur intégré de 100 watts vous feront vivre pleinement toute l'action et lesémotions de vos films. Notre système offre de nombreuses autres fonctionnalités, parmi lesquelles un contrôle du volume, un inverseur de phase pour affiner la réponse des graves en fonction de votre environnement d'écoute, et un système de commutation efficace qui bascule automatiquement sur le subwoofer lorsqu'il détecte la présence d'un signal sonore.

Il y a plus de 50 ans, Harman Kardon inventait le premier récepteur haute-fidélité. Associant des circuits éprouvés depuis des décennies aux toutes dernières technologies, le SB 15/230 transformera votre télévisuer à écran plat en un home cinema synonyme d'excellents moments de divertissement.

Une barre de son SB 15CNTR

Un subwoofer sans fil SB 15SUB de 250~mm (10 pouces), d'une puissance de 100 watts

Deux supports de fixation murale pour la barre de son SB 15CNTR

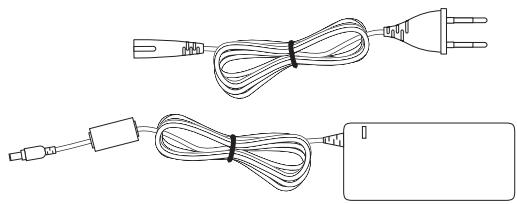

Une alimentation 24V CC et un cordon d'alimentation secteur CA pour le haut-parleur SB 15CNTR

Un cable audio stereo de 2 m (6,5 pieds)

Important

Si des éléments sont manquants, ou si une partie de votre système SB 15/230 ne fonctionne pas correctement, contactez immédiatement votre revendeur.

Commandes du panneau supérieur de la barre de son

Témoin d'alimentation

Témoin de mode Surround

Témoin de source

Bouton marche/arrêt : lorsque la barre de son est en mode veille (témoin d'alimentation orange), appuyez sur ce bouton pourmettre en marche le système SB 15/230. (Le témoin d'alimentation devient alors bleu.) REMARQUE : lorsque la barre de son est en mode veille, elle se mettra automatiquement en marche lorsqu'un signal audio est détecté au niveau des entrées de Source 1 (analogue).

Lorsque le système SB 15/230 est en marche :

• Appuyez brievement sur le bouton marche/arrêt pour couper le son du système SB 15/230. (Le témoin d'alimentation devient alors bleu clignotant.)
• Maintenez enforcé le bouton marche/arrêt pendant trois secondes pourmettre la barre de son en mode veille. (Le témoin d'alimentation devient alors orange.) REMARQUE: le subwoofer restera allumé pendant environ 15 minutes après l'arrêt du signal sonore, puis basculera automatiquement en mode veille.

Bouton mode Surround : ce bouton permet d'activer et de désactiver le traitement Surround 3D du système SB 15/230. Le témoin de mode Surround devient bleu lorsque le Surround 3D est activé, et blanc lorsqu'il est désactivé (son stéreo classique). Reportez-vous à la section Bouton de mode Surround de la barre de son, page 8, pour plus d'informations.

Boutons de volume + / - : appuyez sur le bouton (-) pour diminuer le volume et sur le bouton (+) pour l'augmenter.

Bouton de selection de source : ce bouton permet d'alterner entre les sources connectées aux entrées de la Source 1 (analogique) et de la Source 2 (numérique). Lorsque la Source 1 est active, le témoin de source devient blanc ; lorsque la Source 2 est active, il devient bleu.

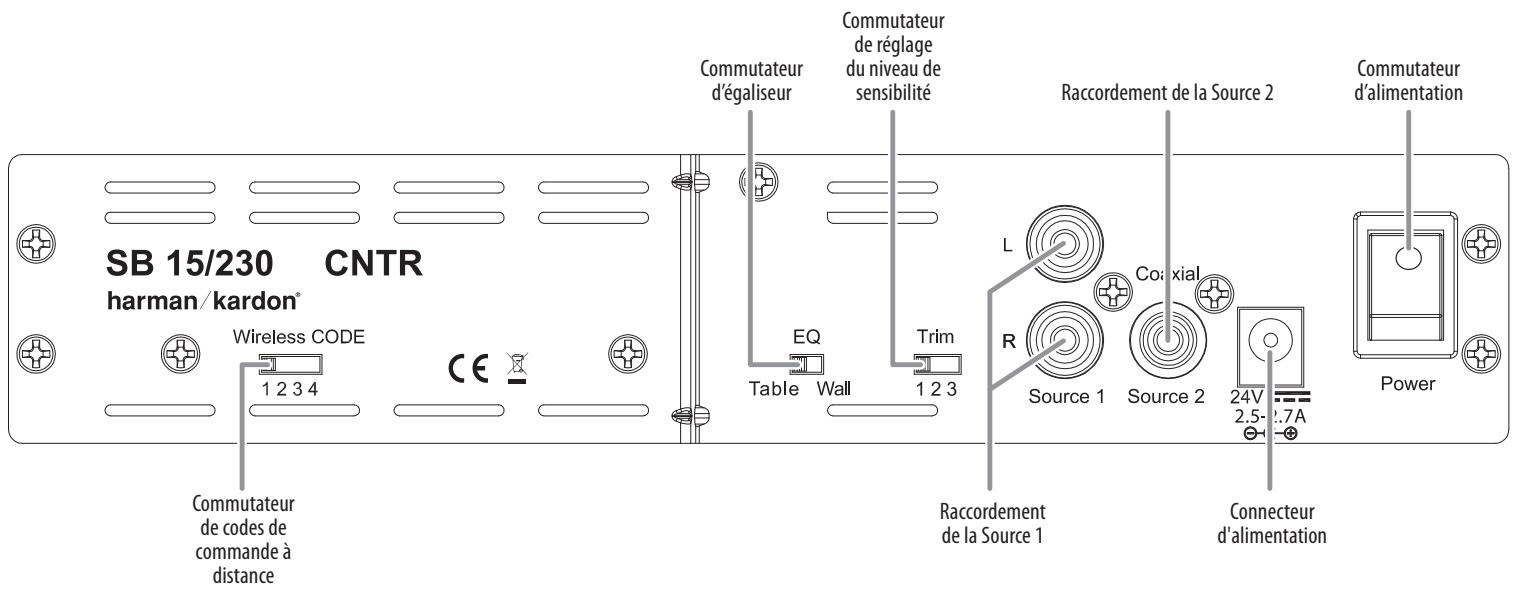

Commandes et connecteurs du panneau arrêté de la barre de son

Commutateur de codes de commande à distance : sélection le signal du subwoofer sans fil parmi quatre canaux différents. IMPORTANT : assurez-vous de régler le commutateur de codes de commande à distance du subwoofer sur le même canal que celui défini pour la barre de son. Reportez-vous à la section Commuteurs de codes de commande à distance, page 9, pour plus d'informations.

Commutateur d'égaliser : ce commutateur permet d'ajuster les graves de la barre de son, qu'elle soit installée sur un meuble ou au mur. Si vous montez la barre de son sur un mur à l'aide des supports de fixation murale, réglez ce commutateur en position murale (« Wall ») pour bénéficier d'une sonorité des graves des plus naturelles. Si vous posez la barre de son sur un meuble, réglez le commutateur d'égaliser en position meuble (« Table ») pour bénéficier d'une sonorité des graves des plus naturelles.

Commutateur de réglage du niveau de sensibilité: ce commutateur permet d'ajuster le niveau de sensibilité de la barre de son de sorte qu'elle fonctionne avec des téléviseurs ayant différents niveaux de signal de sortie audio. Reportez-vous à la section Commutateur de réglage du niveau de sensibilité de la barre de son, page 9, pour plus d'informations.

Raccordement de la Source 1 (analogue): utilisez le cable audio stéreo fourni pour y racorder les sorties stéreo analogiques de votre téléviseur, lecteur DVD ou boîtier cable/satellite.

Raccordement de la Source 2 (numérique): si vous teléviseur, lecteur DVD ou boitant cable/satellite est équipé d'une sortie numérique coaxiale, vous pouze le racorder ici. REMARQUE: si vous raccordez votre teléviseur ou un autre composant au connecteur de la Source 1 de la barre de son, vous pouze racorder un composant différent sur le connecteur de la Source 2.

Connecteur d'alimentation : branche sur ce connecteur le cordon d'alimentation fourni. Reportez-vous à la section Raccordement de l'alimentation, page 7, pour plus d'informations. IMPORTANT : ne branche pas le cordon d'alimentation sur une prise secteur avant d'avoir effectué et vérifié tous les branchements.

Commutateur d'alimentation : réglez ce commutateur en position marche (« On ») en appuyant sur le bouton blanc pour activer la barre de son. En fonctionnement normal, ce commutateur restera en position marche (« On »). Reportez-vous à la section Mise en marche et arrêt de la barre de son, page 8, pour plus d'informations.

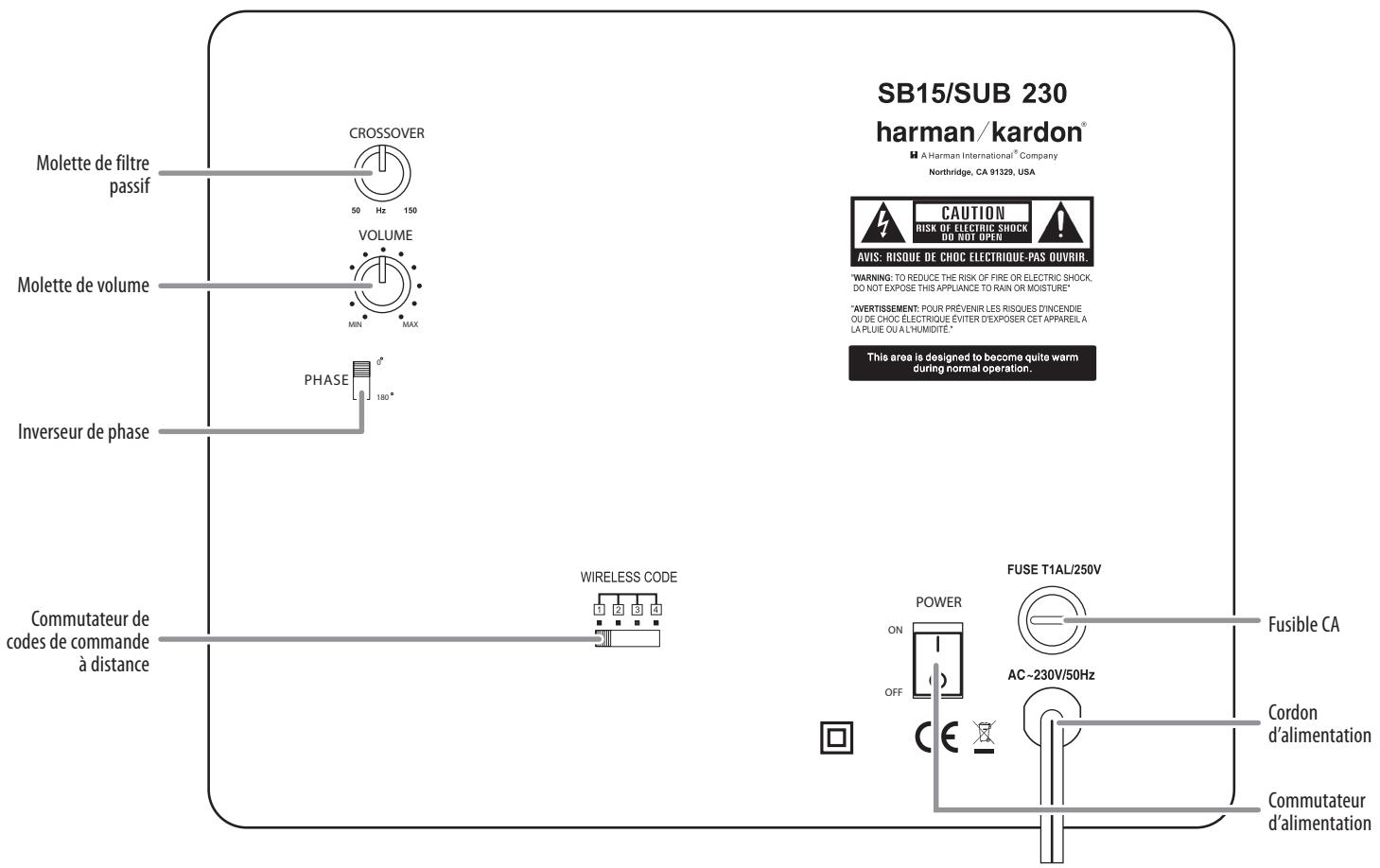

Commandes du panneau arrêté du subwoofer

Molette de filtré passif : cette molette permet d'ajuster le filtré passif du subwoofer entre 50Hz et 150Hz. Plus la valeur de la molette de filtré passif est élevé, plus la fréquence du subwoofer sera élevée et plus les graves qu'il émet « recouvriront » celles émises par la barre de son. Cet ajustement permet de réaliser une transition en douceur des basses fréquences entre le subwoofer et la barre de son pour convenir à une large variété de configurations de pieces et d'emplacements du subwoofer. Reportez-vous à la section Molette de filtré passif du subwoofer, page 9, pour plus d'informations.

Contrôle du volume : utilisez cette molette pour équilibrer le volume du subwoofer avec celui de la barre de son. Tournez la molette dans le sens horaire pour augmenter le volume du subwoofer ; tournez-la dans le sens antihoraire pour le diminuer.

Inverseur de phase : ce commutateur déterminé le phasage du subwoofer et des haut-parleurs intégrés dans la barre de son. Si le subwoofer n'est pas en phase par rapport aux haut-parleurs de la barre de son, une partie des ondes sonores produit par le subwoofer ou la barre de son pourrait être annulée, ce qui réduirait l'intensité des graves et l'impact acoustique. Ce phénomène dépend en partie de la disposition relative des haut-parleurs dans la pierce. Reportez-vous à la section Inverseur de phase du subwoofer, page 9, pour plus d'informations.

Commutateur de codes de commande à distance : Sélectionne le signal du subwoofer sans fil parmi quatre canaux disponibles. IMPORTANT : assurez-vous de régler le commutateur de codes de commande à distance du subwoofer sur le même canal que celui défini pour la barre de son. Reportez-vous à la section Commutateurs de codes de commande à distance, page 9, pour plus d'informations.

Fusible CA: le SB 15SUB est équipé en Usine d'un fusible CAT1AL/250V 1A - 250V. Si le fusible disjoncte :

1. Debranche le cordon d'alimentation de la prise murale.
2. Retirez le fusible grillé à l'aide d'un tournevis.
3. Remplacez-le par un fusible ACT1AL/250V 1A - 250V identique.

ATTENTION : POUR VOUS PRÉMUNIR DE TOUT RISQUE D'INCENDIE, REMPLACEZ LE FUSIBLE DEFECTUEUX UNIQUEMENT PAR UN DE MÉME TYPE ET DE MÉME PUISSANCE.

Cordon d'alimentation : branchez ce cordon sur une prise secteur active et non commutée. Reportez-vous à la section Raccordement de l'alimentation, page 7, pour plus d'informations.

Commutateur d'alimentation: réglez ce commutateur en position marche (« On ») pour activer le subwoofer. En fonctionnement normal, ce commutateur restera en position marche (« On »). Reportez-vous à la section Mise en marche et arrêt du subwoofer, page 8, pour plus d'informations.

Voyant d'etat (sur le dessus de l'appareil, non illustré): devient bleu lorsque le commutateur d'alimentation du subwoofer est en position marche ( « 0n » ); devient orange lorsque le subwoofer est en mode veille; s'éteint lorsque le commutateur d'alimentation du subwoofer est en position arrêt ( « 0ff » ).

Disposition des haut-parleurs

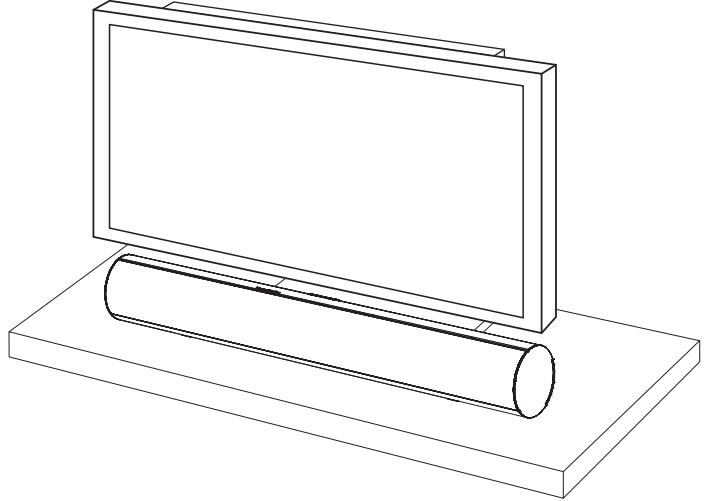

Placer la barre de son sur un meuble

Si vous téléviseur est posé sur un meuble, vous pouvez y placer la barre de son directement devant le socle du téléviseur, en la centrant par rapport à l'écran. Si la surface du meuble est parfaitement plane, la barre de son reposera sur ses pieds en caoutchouc.

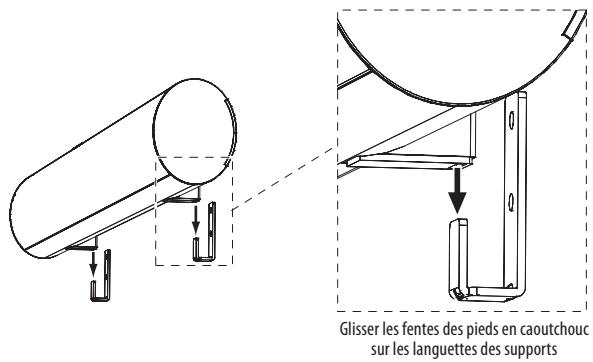

Montage mural de la barre de son

Si vous téléviseur est monté au mur, vous pouvez installer la barre de son au mur à l'aide des supports de fixation murale directement sous l'écran du téléviseur.

1. Détérincez l'emplacement de la barre de son sur le mur. Assurez-vous qu'une fois montée sur le mur, le dessus de la barre de son ne vous cachera pas la vue de l'écran du téléviseur.
2. Marquez sur le mur l'emplacement des trouss des supports de fixation murale de la barre de son. Les trouss pour les crochets gauche et droit sont espacés de 600mm et sont conçus pour des vis de diamètre 8mm . Les trouss pour les crochets en haut et en bas sont espacés de 25mm . Voir l'illustration ci-dessous.

REMARQUE: afin de vous assurer que la barre de son est de niveau, utilisez un niveau de charpentier, un niveau au laser ou un autre dispositif permettant de vérifier que les deux séries de trous se situent exactement à la même hauteur.
3. Fixez les deux supports de fixation murale sur le mur aux emplacements que vous avez marqués, en utilisant du matériel adapté au type de construction et au matériel du mur. Notez que la barre de son pèse 3,6 kg (8 livres). Assurez-vous que le matériel employé peut supporter ce poids.

1. ÀpRES avoir effectué tous les raccordements décrits dans la section Raccordements, page 8, fixez la barre de son aux supports en faisant glisser les fentes des pieds en caoutchouc sur les languettes verticales des supports.

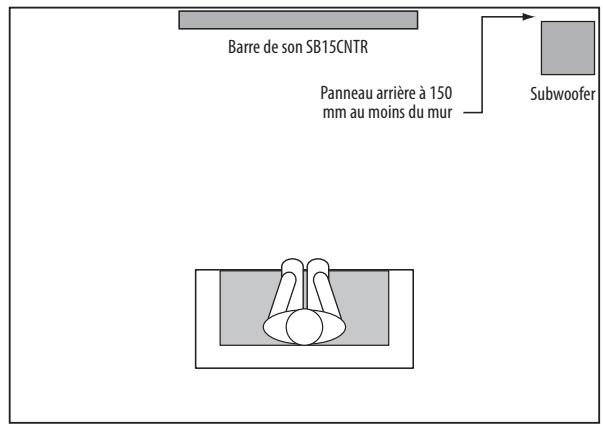

Placer le subwoofer

Étant donné que nos oreilles ne perçoivent pas la direction du son aux basses féquences auxquelles fonctionne le subwoofer, celui-ci offrira de bonnes performances à partir de presque n'importe quel emplacement dans votre pièce. Toutefois, pour obtenir une reproduction des graves la plus intense possible, il est conseillé de placer le subwoofer dans un coin, le long du même mur que la barre de son.

IMPORTANT : voirlez à ce que le panneau arrêté du subwoofer soit espacé d'au moins 150 mm (6 pouces) du mur pour permettre le bon fonctionnement de l'évent du caisson.

Vous pouvez faire plusieurs essais de positionnement du subwoofer en le plaçant provisoirement dans l'aire d'écoute et en écoutant de la musique avec des basses puissantes. Déplacez-vous à divers endroits de la piece pendant la lecture de la musique et écoutez jusqu'à ce que vous trouviez l'endetroit où les performances des graves voussemblent les meilleures. Placez le subwoofer à cet endroit.

IMPORTANT : la distance maximale de fonctionnement sans fil entre la barre de son et le subwoofer est d'environ 15,3 m (50 pieds).

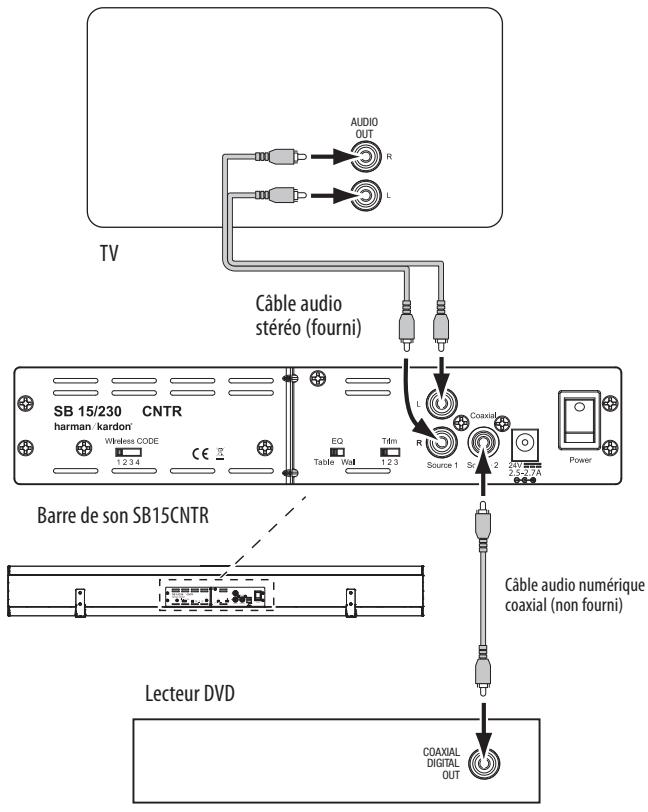

Raccordements

Analogue: utilisez le cable audio stereo pour raccorder l'entrée de la Source 1 (analogue) de la barre de son à la sortie audio stereo de votre téléviseur. Si vous téléviseur possède deux yeux de prises de sortie audio, utilisez celui doté d'un niveau de sortie fixe (non variable). Cela vous permettra d'éteindre complètement les haut-parleurs de votre téléviseur alors que le téléviseur continue de transmettre un signal audio constant à la barre de son.

Numérique : si vous lecteur DVD, boîtier cable ou satellite possède une sortie numérique coaxiale, vous pouvez utiliser un cable audio numérique coaxial (non fourni) pour le brancher sur l'entrée de la Source 2 (numérique) de la barre de son.

REMARQUE: si vous lecteur DVD, boitier cable ou satellite ne possède pas de sortie numérique coaxiale, vous pouvez le raccorder au téléviseur via sa sortie audio analogique. Dans ce cas, le téléviseur transmet son signal audio à la barre de son via la connexion analogique décrite ci-dessus.

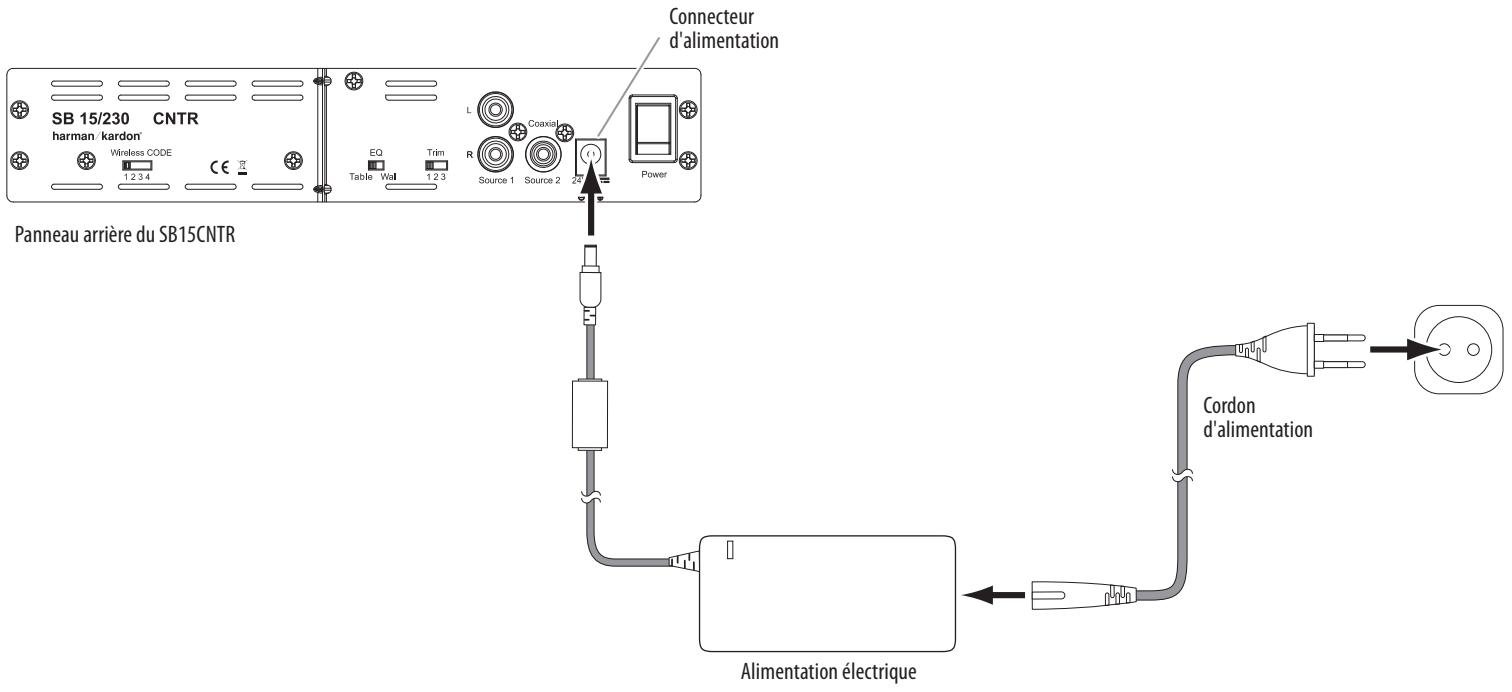

Raccordement de l'alimentation

Après avoir effectué et vérifié tous les raccordements de la source ci-dessus :

1. Branchez l'alimentation sur la prise d'alimentation de la barre de son. Branchez ensuite le cordon d'alimentation fourni sur l'alimentation et sur une prise secteur active et non commutée. NE branchez PAS ce cordon sur les prises accessoires trouvées sur certains composants audio.
2. Branchez le cordon d'alimentation du subwoofer sur une prise secteur active et non commutée. NE branchez PAS ce cordon sur les prises accessoires trouvées sur certains composants audio.

Fonctionnement

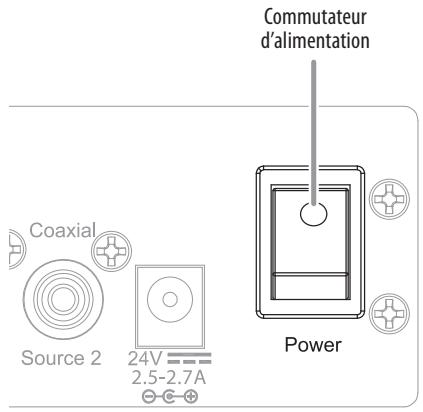

Mise en marche et arrêt de la barre de son

Réglez le commutateur d'alimentation de la barre de son en position marche (« On »)

Pourmettre automatique en marche la barde de son:la barre de son se mettra automatique en marche lorsqu'elle recoit un signal audio a partir des entréesde Source 1 (analogique).

Pourmettre manuellement en marche la barrede son:Appuyez brièvement sur le bouton marche/arrêt de la barre de son pour la mettre en marche.

Pourmettre enveille la barrede son:Maintenez enfoncé le bouton marche/arrêt de la barrede son pendant au moins trois secondes.

Si vous vous absentez de votre domicile pendant une période prolongée, ou si vous ne comptez pas utiliser le système pendant une longue période, réglez le commutateur d'alimentation de la barre de son en position arrêt (« Off »).

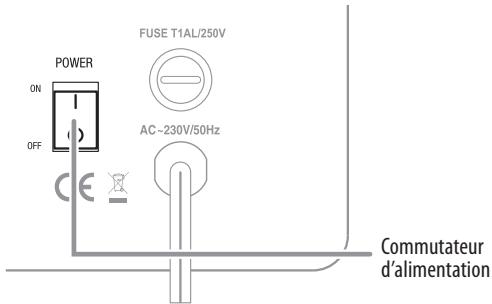

Mise en marche et arrêt du subwoofer

réglez le commutateur d'alimentation du subwoofer en position marche (« On »). Cela mettra le subwoofer en mode veille. Le subwoofer se mettra automatiquement en marche lorsqu'il receives un signal audio, et reviendra en mode veille s'il ne recoit aucun signal audio pendant 15 minutes. Le témoin du subwoofer sera allumé en bleu lorsqu'il est en marche, et en orange lorsqu'il est en veille.

Si vous vous absentez de votre domicile pendant une période prolongée, ou si vous ne comptez pas utiliser le système pendant une longue période, réglez le commutateur d'alimentation du subwoofer en position arrêt (« Off »).

Réglage du volume du système

Appuyez sur les boutons de volume + / - de la barre de son pour augmenter ou diminuer le volume du système pas a pas. Maintenez les boutons enforcés pour augmenter ou diminuer le volume de manière continue. REMARQUE: le réglage le plus bas du bouton de diminution du volume coupe le son du système.

Si le son du système vous semble trop fort ou trop faible, ajustez le niveau de sensibilité (Reportez-vous à la section Commutateur de réglage du niveau de sensibilité de la barre de son, page 9).

Pour un son optimal, nous vous conseillons de désactiver les haut-parleurs intégrés de votre téléviseur. Consultez le mode d'emploi de votre téléviseur pour savoir comment procéder. Si vous ne pouvez pas désactiver les haut-parleurs intégrés de leur téléviseur, ajustez le volume du téléviseur de sorte que le système SB 15/230 fournisse toujours la majore partie du son :

1. Baissez le volume du téléviseur au maximum à l'aide de ses boutons de réglage du volume.
2. Reglez ensuite le son à un niveau d'écoute comfortable à l'aide des boutons de volume +/- de la barre de son.

De cette manière, le son provenant du système SB 15/230 devrait toujours être supérieur à celui émanant des haut-parleurs du téléviseur. REMARQUE : il est possible que cela diminue le volume de l'appareil raccordé sur la sortie du téléviseur, auquel cas vous devrez peut-être régler le niveau de sensibilité de la barre de son en position 3 pour compenser. Reportez-vous à la section Commutateur de réglage du niveau de sensibilité de la barre de son, page 9.

Couper le son du système

Appuyez brievement sur le bouton marche/arrêt de la barre de son pour couper le son du système. (Le témoin d'alimentation devient alors bleu clignotant.) Appuyez de nouveau brievement sur le bouton marche/arrêt pour rétabrir le son du système. (Le témoin d'alimentation reste alors allumé en bleu.)

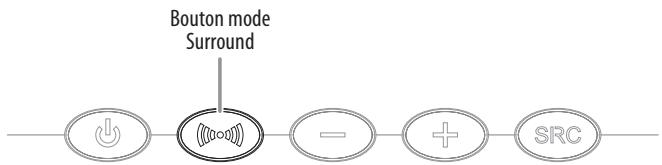

Bouton de mode Surround de la barre de son

Ce bouton permet d'alternier le son entre le mode stéreo normal (le témoin de mode Surround est allumé en blanc) et le mode Surround 3D (le témoin de mode Surround est allumé en bleu). Le réglage Surround 3D permet aux téléspectateurs assis devant et à plusieurs mètres de la barre de son d'être enveloppés d'un son d'ambiance intégral. même si le réglage Surround 3D s'avéré particulièrement adapté pour visionner des films, vous pouze aussi l'essayer pour la musique.

Molette de volume du subwoofer

Utilisez la molette de volume du subwoofer pour équilibrer les graves avec les autres fréquences. Écoutez de la musique ou des films que vous connaissiez et ajustez le volume du subwoofer à l'aide de la molette de sorte que les graves soient aussi équilibrées sur la musique que sur les films. Écoutez plusieurs enregistements musicaux et bandes son de films différents qui contiennent des passages avec des graves puissant asinantes afin de trouver un réglage pour la molette de volume qui n'accentue pas trop les graves ou qui les rend trop discrètes.

Une fois que vous aurez trouvez un réglage de la molette de volume du subwoofer qui équilibre les graves avec les autres fréquences, vous ne devriez pas avoir à le changer.

Commutateur de réglage du niveau de sensibilité de la barre de son

Cet interrupteur permet d'ajuster le niveau de sensibilité audio de la barre de son de sorte qu'elle fonctionne avec des téléviseurs ayant différents niveaux de signal de sortie audio. Si le signal de sortie audio de votre téléviseur est faible, il est possible que la barre de son ne le restitue pas assez fort. Dans ce cas, réglez le niveau de sensibilité en position 3 pour que la barre de son restitue un son plus fort. Si le signal de sortie audio de votre téléviseur est fort, il est possible que le son subisse des distorsions dans la barre de son à un niveau d'écoute normal. Dans ce cas, réglez le niveau de sensibilité en position 7 afin de réduire cette distorsion et d'améliorer le son.

Commutateur de réglage du niveau de sensibilité

Commutateurs de codes de commande à distance

Dans l'eventualité peu probable que des interférences se produit lors du fonctionnement du système, ou si vous disposez de plusieurs systèmes SB 15/230 en fonctionnement, vous pouvez modifier le canal sans fil utilisé par le système. La barre de son et le subwoofer sont chacun équipés d'un commutateur de codes de commande à distance offrant quatre positions. Pour modifier le canal sans fil, il vous suffit de régler chaque commutateur sur l'une des trois autres positions. IMPORTANT : Pour assurer le bon fonctionnement du système sans fil, les commutateurs de la barre de son et du subwoofer doivent être régés sur la même position.

REMARQUE: la distance maximale de fonctionnement sans fil entre la barre de son et le subwoofer est d'environ 15,3 m (50 pieds).

Molette de filtré passif du subwoofer

La molette de filtré passif du subwoofer permet d'ajuster le filtré passif du subwoofer entre 50Hz et 150Hz. Plus la valeur de la molette de filtré passif est élevée, plus la fréquence du subwoofer sera élevée et plus les graves qu'il émet « recouvriront » celles émises par la barre de son. Cet ajustement permet de réaliser une transition en douceur des basses fréquences entre le subwoofer et la barre de son pour convenir à une large variété de configurations de pieces et d'emplacements du subwoofer.

Pour régler la molette de filtrtre passif, soyez attentif à la douceur des graves. Si les graves vous semble trop fortes à certaines féquences, essayez un réglage plus bas de la molette de filtrtre passif. Si les graves vous semble trop faibles à certaines féquences, essayez un réglage plus élevé de la molette de filtrtre passif.

Inverseur de phase du subwoofer

Ce commutateur détermine le phasage du subwoofer et des haut-parleurs intégrés dans la barre de son. Si le subwoofer n'est pas en phase par rapport aux haut-parleurs de la barre de son, une partie des ondes sonores produites par le subwoofer et la barre de son pourrait être annulée à certaines fréquences, ce qui réduirait l'intensité des graves et l'impact acoustique. Ce phénomène dépend en partie de la disposition relative de l'ensemble des haut-parleurs dans la pierce.

Bien qu'il n'existe pas de paramétrage absolu correct pour l'inverseur de phase, dans la plupart des cas l'inverseur devrait être laxée en position 0^ . Lorsque le subwoofer est correctement en phase avec les haut-parleurs de la barre de son, le son sera plus limpide et percutant. Cela conférera auxsons percussifs, comme les tambours/ batteries, le piano et les cordes pincées, un son plus réaliste.

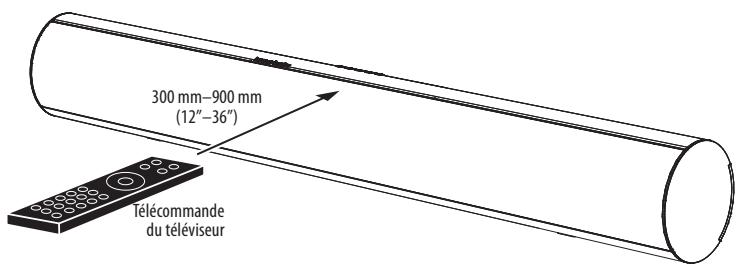

Programmer la barre de son pour la piloter depuis la télécommande du téléviseur

Vouss pouvez programmer la barre de son pour la piloter depuis les commandes de mise en marche/arrêt, coupure du son, volume + / - et source de la télécommande du téléviseur. Cela vous permet de contrôler l'ensemble de votre système home cinema avec une seule télécommande. Avant de commencer à programmer la barre de son, munissez-vous de la télécommande du téléviseur. Nous vous conseillons de vous asseoir devant la barre de son. Les étapes doivent être effectuées dans un-delai limite; il est par conséquent important de dire toute la procédure avant de commencer.

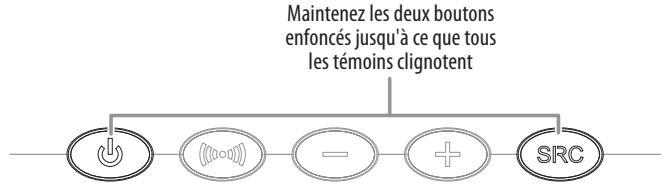

Pour programmer la commande de mise en marche/arrêt :

1. Lorsque la barre de son est en marche, maintenez simultanément enforcés les boutons de mise en marche/arrêt et de seLECTION de source (SRC) jusqu'à ce que tous les tiemoins de la barre de son clignotent. Vous accédez alors au mode apprentice.

1. Appuyez brievement sur le bouton marche/arrêt de la barre de son. Le témoin devient orange.

1. Dirigez la télécommande du téléviseur vers la façade de la barre de son en vous éloignant d'environ 300 mm-900 mm (environ 12-36 pouces).

1. Maintenez enforcé le bouton marche/arrêt de la télécommande pendant une seconde, puis relâchez-le. Répétez cette procédure quatre (4) fais. Une fois que la barre de son a mémorisé la commande marche/arrêt, son témoin d'alimentation s'allume en bleu, et les témoins de mode Surround et de seLECTION de source clignotent en bleu.
2. Si le témoin d'alimentation clignote en orange, la procédure a échoué. Répétez les étapes 1 à 4.

Pour programmer les commandes de source et volume + / - :

Suivez les étapes 1 à 4 indiquées ci-dessus, en replaignant les boutons marche/arrêt du téléviser et de la barre de son par les boutons de selection de source et de volume +/- aux étapes 2 et 4.

Pour programmer la commande de coupure du son :

Suivez les étapes 1 à 4 indiquées ci-dessus, en maintainant enforcé le bouton marche/ arrêt de la barre de son pendant 2 à 3 secondes à l'étape 2. À l'étape 4, remplacez le bouton marche/arrêt du téléviseur par le bouton de coupure du son.

Pour effacer toute la programmation de la télécommande :

Maintenez simultanément enforcés les boutons de mode Surround et de volume + de la barre de son pendant 2 à 3 secondes.

Si la barre de son ne se met pas en marche :

• Vérifiez que le cordon d'alimentation de la barre de son est branché sur une prise secteur qui fonctionne, et que l'alimentation est branchée sur la barre de son.
• Vérifiez que le commutateur d'alimentation de la barre de son est en position marching (« 0n »).

Si le subwoofer ne se met pas en marche :

• Vérifiez que le cordon d'alimentation du subwoofer est branché sur une prise secteur qui fonctionne.
• Vérifiez que le commutateur d'alimentation du subwoofer est en position marching (« On »).
• Vérifie que le fusible CA du subwoofer n'a pas disjoncté. Reportez-vous à la section Commandes du panneau arrêté du subwoofer : Fusible CA, page 5, pour savoir comment vérifier et changer le fusible.

Si à la fois la barde de son et le subwoofer n'émettentaucun son :

• Vérifiez que la barre de son est en marche (le témoin d'alimentation doit être bleu).
• Vérifie que le cable reliant le téléviseur ou les autres sources à la barre de son est correctement raccordé aux deux extrémités.
• Vérifie que le bouton de selection de source de la barre de son est régé sur la source correcte (le tímoin de source s'allume en blanc pour la Source 1 - analogique, et en bleu pour la Source 2 - numérique), et que la source émet un signal audio.
• Vérifiez que le son du système n'est pas coupé (lorsque le son est coupé, le témoin d'alimentation de la barre du son est bleu clignotant). Appuyez brievement sur le bouton marche/arrêt pour rétablier le son du système.
• Vérifiez que le volume de la barre de son n'est pas régle sur le niveau le plus bas (le réglage le plus bas du bouton de diminution du volume coupe le son du système).

Si uniquement le subwoofer n'emet aucun son :

• Vérifiez que le volume du subwoofer n'est pas régé sur le niveau le plus bas (sens antihoraire maximum).
• Vérifiez que les commutateurs de codes de commande à distance du subwoofer et de la barre de son sont tous les deux régés sur la même position.
  Rapprochez le subwoofer de la barre de son. (la distance maximale de fonctionnement sans fil est d'environ 15,3 m (50 pieds).

Si le son de la barre de son est déformé :

• Ajustez le niveau de sensibilité de la barre de son sur un réglage moins fort.
• Vérifiez l'appareil source pour déterminer si la distorsion provient de la source et non de la barre de son.

Si le son du système est trop bas, même lorsque le volume de la barre de son est reglé au niveau maximum :

• Ajustez le niveau de sensibilité de la barre de son sur un réglage plus fort.
• Si le télévisuer ou l'appareil source est relié via une sortie variable, vérifie le mode d'emploi de ces apparèils pour vous assurer que les sorties ne sont pas régliées sur un niveau trop faible.

Les graves manquent d'intensité :

Augmentez le son du subwoofer à l'aide de la molette de volume.
- Déplacez le subwoofer dans un coin de la pierce.
Rapprochez le subwoofer de l'endetroit ou vous etes assis.

La barre de son ne méMorise pas les commandes de la télécommande du téléviseur :

• Suivez attentivement les étapes 1 à 4 de la section Programme la barre de son pour la piloter depuis la télécommande du téléviseur, page 9.
• Pendant la procédure d'apprentissage, maintenez la télécommande du téléviseur à 300 mm (12 pouces) devant la barre de son.
• La barre de son est capable de memoriser les commandes de la plupart des télécommandes de téléviseurs, toute fois, il est possible que certains codes infrarouges ne soient pas compatibles.

Si vous appuyez sur le bouton marche/arrêt de la télécommande du téléviseur et que la barre de son s'estint lorsque le téléviseur s'allume (ou vice versa):

• Appuyez brievement sur le bouton marche/arrêt de la barre de son ou du téléviseur (un à la fois, et non les deux). Cela les resynchronisera de sorte que les deux apparciels se mettent en marche ou s'arrêtent en même temps lorsque vous appuyez sur le bouton marche/arrêt de la télécommande du téléviseur.

Caracteristiques techniques

Système SB 15/230

Réponse en fréquence

50Hz-20kHz

Barde son SB 15CNTR

Subwoofer SB 15SUB

Tension d'entrée

24V CC, 2,5-2,7 A

Tension d'entrée :

230VCA,50Hz，100W

Puisssance d'amplification

2x25watts

Puissance d'amplification

Valeur efficace (RMS) de 100 watts.

Haut-parleur d'agus (Tweeter)

Deux dômes de 2 cm (3/4 de pouce)

(un par voie), blindés

Woofer

Cone de 25 cm (10 pouces),

enceinte ventilée

Haut-parleur central

Quatre étages d'amplification de 7,5 cm

(3 pouces) (deux par voie), blindés

Dimensions (L × H × P)

110mm× 920mm× 89mm

©2009 Harman International Industries, Incorporated. Tous droits réservés.

Les fonctionnalités, les caractéristiques techniques et l'apparce peuvent être modifiées sans préavis.

Harman Kardon est une marque déposée de Harman International Industries, Incorporated, déposée aux États-Unis et/ou dans d'autres pays. Designed to Entertain est une marque déposée de Harman International Industries, Incorporated.

Part # 406-000-06124-E
