Gaziniere2005X - Électroménager ACME - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Description
Type de produit	Gazinière
Caractéristiques techniques principales	4 foyers à gaz, 1 four à gaz
Alimentation	Gaz naturel ou propane
Dimensions approximatives	60 cm (largeur) x 60 cm (hauteur) x 60 cm (profondeur)
Poids	50 kg
Compatibilités	Compatible avec les bouteilles de gaz standard
Fonctions principales	Cuisson, rôtissage, mijotage
Entretien et nettoyage	Nettoyage avec des produits non abrasifs, entretien régulier des brûleurs
Pièces détachées et réparabilité	Disponibilité de pièces détachées sur demande
Sécurité	Système de sécurité pour coupure de gaz, veilleuse de sécurité
Informations générales	Garantie de 2 ans, manuel d'utilisation inclus

FOIRE AUX QUESTIONS - Gaziniere2005X ACME

Comment allumer la gazinière ACME2005X ?

Pour allumer la gazinière ACME2005X, tournez le bouton de la plaque de cuisson sur la position 'max' et appuyez sur le bouton d'allumage électrique jusqu'à ce que la flamme s'allume.

Que faire si la flamme ne s'allume pas ?

Si la flamme ne s'allume pas, vérifiez que le gaz est ouvert et que la bouteille de gaz n'est pas vide. Assurez-vous également que les brûleurs sont correctement installés.

Comment nettoyer la gazinière ACME2005X ?

Pour nettoyer la gazinière, utilisez un chiffon humide et un détergent doux. Évitez les produits abrasifs qui pourraient endommager les surfaces.

La gazinière fait un bruit étrange, que dois-je faire ?

Si la gazinière émet un bruit étrange, cela peut être dû à une mauvaise installation ou à un problème avec le brûleur. Contactez un professionnel pour une inspection.

Y a-t-il une garantie pour la gazinière ACME2005X ?

Oui, la gazinière ACME2005X est couverte par une garantie de 2 ans à partir de la date d'achat. Conservez votre preuve d'achat pour faire valoir la garantie.

Comment régler la flamme sur la gazinière ?

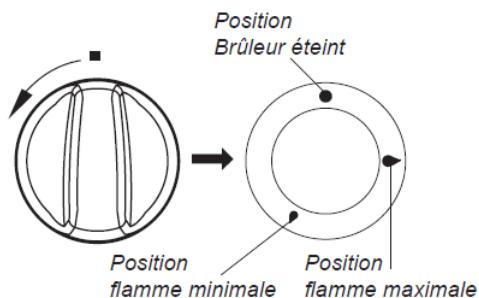

Pour régler la flamme, tournez le bouton de la plaque de cuisson vers la gauche pour augmenter la flamme et vers la droite pour la diminuer.

Puis-je utiliser des casseroles en fonte sur la gazinière ACME2005X ?

Oui, vous pouvez utiliser des casseroles en fonte sur la gazinière ACME2005X. Assurez-vous simplement qu'elles sont compatibles avec le type de brûleur.

Comment installer la gazinière ACME2005X ?

Pour installer la gazinière, suivez les instructions fournies dans le manuel d'utilisateur. Si vous n'êtes pas sûr, faites appel à un professionnel.

Y a-t-il des pièces de rechange disponibles pour la gazinière ACME2005X ?

Oui, des pièces de rechange sont disponibles. Vous pouvez les commander auprès de notre service client ou via notre site web.

MODE D'EMPLOI Gaziniere2005X ACME

Consulter la notice avant d'installer et d'utiliser cet apparéil.

Cette notice comporte des chapitres relatifs aux consignes de sécurité, aux consignes d'utilisation, aux consignes d'installation et aux conseils de dépannage. Une lecture attentive de cette notice avant d'utiliser cette table de cuisson vous aidera à utiliser et à entretenir le produit correctement.

AVANT DE CONTACTER VOTRE SERVICE APRES VENTE

Le chapitre concernant les conseils de dépannage vous aidera à résoudre vous-même certains problèmes courants sans avoir besoin de recourir au service de techniciens professionnels.

NOTE :

Le fabricant, conformément à une politique de développement permanent de mise à jour du produit, peut effectuer toute modification nécessaire sans donner de notification préalable.

SOMMAIRE

CONSIGNES DE SECURITE 3

DESCRIPTION DE L'APPAREIL 12

INSTALLATION DE L'APPAREIL 14

CONSEILS D'UTILISATION ET UTILISATION 19

ENTRETIEN ET NETTOYAGE 22

RESOLUTION DE PROBLEMES - SITUATIONS D'URGENCE 24

CHARACTERISQUES TECHNIQUES 25

Déclaration du fabricant

Le fabricant déclare par la présente que ce produit satisfait aux exigences des directives européennes suivantes :

• Directive basse tension (LVD) 2014/35/EU,
• Directive gaz (GAR) 2016/426/EU
• Directive compatibilité électromagnétique (EMC) 2014/30/EU,
• Directive écoconception (ERP) 2009/125/CE.
• Directive RoHS 2011/65/CE

Elle est ainsi marquée du symbole et est assorted d'une déclaration de conformité rendue accessible aux régulateurs de marché

CONSIGNES DE SECURITE

IMPORTANT ! LIRE TOUTES LES CONSIGNES AVANT UTILISATION

MISE EN GARDE!

Il est très important que cette notice soit gardée avec l'appareil pour toute nouvelle consultation. Si cet apparéil avait été transféré à une autre personne, assurez-vous que la notice suive l' apparéil de façon à ce que le nouvel utilisateur puisse être informé du fonctionnement de celui-ci. Ces avertissements sont disponibles pour votre sécurité et celle d'autrui. Nous vous prions donc de les dire attentivement avant dinstaller et d'utiliser votre réfrigérateur.

En ce qui concerne les informations pour installer, manipuler, entretenir etmettre au rebut l'appareil, se reférer aux paragraphs ci-après de cette notice.

Cet apparéil est destiné à être utilisé dans des applications domestiques (cadre privé) mais pas dans les applications analogues telles que:

• les coins cuisines réservés au personnel des magasins, bureaux et autres environnementes professionnelnels
• les fermes et l'utilisation par les clients des hotels, motels et autres environnementés à caractère résidentiel
• les environnements du type chambres d'hôtes
• la restauration et autres applications similaires y compris la vente au détail

Ne l'utilisez pas à des fins commerciales ou industrielles ou pour d'autre but que celui pour lequel il a été lié; c'est-à-dire pour la cuisson domestique de denrées alimentaires.

Installation

• Cet apparéil est lourd ; faites attention lors d'un déplacement.
• Cet apparéil est fragile. Transportez-le dans sa position d'utilisation, faites attention lors de son déplacement et installation.
• Pour éviter tout risque, l'installation, les raccordements au réseau de gaz, au réseau électrique, la mise en service et la maintenance de votre apparéil doivent être effectuels par un professionnel qualifié.
• Cet apparéil doit être installé conformément aux réglementations en vigueur, et utilisese seulement dans un endroit bien aéré. Consulter la notice avant d'installer et d'utiliser cet apparéil.
• Avertissement : avant d'acceder aux bornes de raccordement, tous les circuits d'alimentation doivent être déconnectés du réseau électrique.
• Si l'installation électrique de votre habitation nécessite une modification pour le branchement de votre appareil, faites appel à un électricien qualifié.
• Dans le cas d'une installation fixe, le raccordement au réseau doit être effectué par l'intermédiaire d'un interrupteur à coupure omnipolaire assurant une coupure complète en cas de conditions de surtension de catégorie III.
• Ne pas brancher l'appareil à une prise de courant non protégée contre les surcharges (fusible).
• Ne jamais utiliser de prises multiples ou de rallonge pour brancher l'appareil.
• Cet apparéil n'est pas destiné à être mis en fonctionnement au moyen d'une minuterie extérieure ou par un système de commande à distance séparé ou tout autre dispositif qui met l' apparéil sous tension automatiquement.
• Instruction de mise à la terre : cet apparéil doit être mis à la terre, dans le cas d'un dysfonctionnement ou d'une coupure électrique, la mise à la terre permet de réduire le risque de chic électrique en fournissant un accès au courant électrique

de plus faible résistance. Cet apparéil est ou doit être équipé d'un cordon pourvu d'un conducteur de mise à la terre et d'une prise de mise à la terre. La prise doit être branchée dans une prise murale appropriée installée et mise à la terre en accord avec la règlementation locale.

• Àprous installation, vérifie qu'il ne repose pas sur le cable d'alimentation.
• Il convient de ne pas utiliser d'adhésifs pour fixer l'appareil, ceux-ci ne sont pas considérés comme des moyens de fixation fiables.
• Avant l'installation s'assurer que les conditions de distribution locale (nature du gaz et pression du gaz) et le réglage de l'appareil sont compatibles
• Les conditions de réglage de cet apparéil sont inscrites sur la plaque signalétique et dans cette notice.
• Cet apparéil n'est pas raccordé à un dispositif d'évacuation des produits de la combustion. Il doit être installé et raccordé conformément aux règles d'installation en vigueur. Une attention particulière sera accordée aux dispositions applicables en matière de ventilation.
• Lorsqu'il est correctement installé, votre produit répond à toutes les exigences de sécurité prévues pour cette catégorie de produit. Cependant une attention particulière doit être prise pour le dessous de l'appareil car il n'est ni conscience ni destiné à être touché et peut partager des bords tranchants ou rugueux, qui peuvent cause des blessures.
• Il est interdit de relier l'installation de gaz à tout cable d'antenne, par exemple antenne radio.
• L'appareil ne doit pas etre installe derriere une portedecorative,afin d'eviter une surchauffe.
• MISE EN GARDE : Utiliser uniquement les dispositifs de protection de table de cuisson conçus par le fabricant de l'appareil de cuisson ou indiqués par le fabricant de l'appareil dans les instructions d'utilisation comme adaptations ou les dispositifs de protection de table de cuisson intégrés à

l'appareil. L'utilisation de dispositifs de protection non appropriés peut entrainer des accidents.

Aération

• ATTENTION : L'utilisation d'un apparéil de cuisson au gaz conduit à la production de chaleur, d'humidité et de produits de combustion dans le local où il est installé. Veiller à assurer une bonne aération de la cuisine, notamment lors de l'utilisation de l' apparéil : maintainir ouverts les orifices d'aération naturelle, ou installer un dispositif d'aération mécanique (hotte de ventilation mécanique).

• Une utilisation intensive et prolongée de l'appareil peut nécessiter une aération supplémentaire, par exemple en ouvrant une fenêtre, ou une aération plus efficace.

Utilisation

• ATTENTION: Cet apparéil sert uniquement à des fins de cuisson. Il ne doit pas être utilisé à d'autres fins, par exemple le chauffage d'un local.
• Il est interdit de modifier les caractéristiques techniques ou detenter de modifier l'appareil de chaque façon que ce soit.
• Cet apparéil peut être utilisé par des enfants à partir de 8 ans et plus et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou un manque d'expérience et de connaissances à condition qu'elles aient reçu une supervision ou des instructions concernant l'utilisation de l' apparéil en toute sécurité et qu'elles comprendnent les dangers encourus.
• Les enfants ne doivent pas jouer avec l'appareil.
• Le nettoyage et l'entretien par l'usager ne doit pas etre effectués par des enfants, sauf sils ont plus de 8 ans et quils sont surveillés.

• Maintenir l'appareil et son cordon hors de portée des enfants de moins de 8 ans.

• Surveiller les enfants durant l'utilisation du produit. L'enfant peut être brûlé par les éléments particulièrement chauds, notamment les brûleurs de la plaque de cuisson, la grille de la plaque de cuisson, les casseroles bouillantes...

• MISE EN GARDE : Maintenir dégagées les ouvertures de ventilation dans l'enceinte de l'appareil ou dans la structure d'encastrement.
• MISE EN GARDE : Cet apparéil et ses parties accessibles deviennent chauds pendant leur utilisation. Il convient de maintainir à distance les enfants de moins de 8 ans, à moins qu'ils ne soient sous surveillance continue.
• AVENTISSEMENT: Le processus de cuisson est à surveiller. Un processus de cuisson court est à surveiller sans interruption.
• Il convient de veiller à ne pas toucher les éléments chauffants.
• LaGRAisse surchauffee peut s'enflammerrapidement. Pour cette raison, surveillance en permanence vos préparations importante beaucoup d'huile ou de graisse.
• Il convient de surveiller les enfants pour s'assurer qu'ils ne jouent pas avec l'ordinateil.
• Àprous utilisation, éteignez l'interrupteur de contrôle ou remètre les manéttes sur 0.
• S'assurer que les petits appareils électroménagers ou leur cable d'alimentation n'entrent pas directement en contact avec l'appareil chaud car leur isolation n'est pas résistant à haute température.
• Les foyers ne doivent pas etre mis en marche a vide, sans!.
  recipient.
• Utiliser une batterie de cuisine adaptée et étant compatible avec votre apparéil : foyers gaz ou plaque vitrocérément ou plaque à induction.

• La préparation des mets dans des recipients en aluminium ou plastique sur les foyers chauds n'est pas permise. Ne déposezaucun objet en plastique ou en feuille d'aluminium sur le foyer chaud.

• Si vous cuisinière comporte un couvercle, il convient d'enlever tour résidu de débordement avant de l'ouvrir.

• Si vous cuisinière compte un couvercle, il convient de laisser refroidir la table de cuisson avant de le fermer.
• Ne pas poser sur la porte du four ouverte des objets d'un poids supérieur à 15kg.
• Afin d'empêcher des risques d'explosion et d'incendie, ne placez pas de produits inflammables ou déléments imbibés de produits inflammables à proximé ou sur l'appareil.
• La préparation des mets dans des recipients en aluminium ou plastique sur les foyers chauds n'est pas permise. Ne déposezaucun objet en plastique ou en feuille d'aluminium sur le foyer.
• MISE EN GARDE: Risque d'incendie: ne pas entreprises d'objets sur les surfaces de cuisson.
• MISE EN GARDE: Laisser cuire des alimentents sans surveillance sur une table de cuisson en utilisant des matieres grasses ou de l'huile peut être dangereux et déclencher un incendie.
• Ne JAMAIS essayer d'etreindre un incendie avec de l'eau : mais arrêter l'appareil puis couvrir les flammes par exemple avec un couvercle ou une couverture anti-feu.
• ATTENTION: Ne laissez pas d'objets lourds ou tranchants tomber sur la table de cuisson. Si la surface de la table est fêlée, déconnecter l'appareil de l'alimentation pour éviter un risque de chocolélectrique. Contactez votre service après-vente.
• NeMETRE en route la vanne du raccord du gaz ou la vanne de la bouteille de gaz qu'après avoir vérifié que tous les boutons sont en position « fermé ».
• Afin d'empêcher des risques d'explosion et d'incendie, ne placez pas de produits inflammables ou déléments imbibés de produits inflammables à proximé ou sur l'appareil.
• Prendre les précautions nécessaires pour ne pas inonder le brûleur lors de l'ébullition des liquides.
• Ne pas poser des casseroles directement sur les brûleurs,

• Ne pas provoquer de chocol sur les boutons ou aux brûleurs.

• Il est interdit de souffler pour eteindre le feu du brûleur

• Dans le cas où une flamme vienne à s'éteindre accidentellement, remetre la manette du brûleur à zéro et attendre au minimum 1 minute avant d'essayer de rallumer le brûleur.
• Dans le cas d'un allumage automatique une main ou par bouton piezoélectrique, ne pas laisser fonctionner l'allumage plus de 15 secondes. Si après 15 secondes le brûleur n'est pas allumé, arrêtier l'opération, aérer convenablement la piece et/ou attendre au minimum 1 minute avant d'essayer de rallumer le brûleur.

Entretien

• Le nettoyage et l'entretien par l'usager ne doivent pas etre effectués par des enfants, sans surveillance.
• Les liquides renversés doivent être nettoyés de la table de cuisson avant de la faire fonctionner.
• Éviter d'inonder ou de salir les brûleurs. Nettoyer et secher les brûleurs encrassés immédiatement après leur refroidissement.
• Ne pas utiliser de produits d'entretien abrasifs ou de grattoirs métalliques durs pour nettoyer le verre, ce qui pourrait érafler la surface et entraîner l'éclatement du verre.
• Ne pas utiliser de nettoyage à la vapeur pour nettoyer cet apparéil.
• Si vous four en est pourvu, avant d'utiliser le nettoyage automatique par catalyse ou par pyrolyse, les éclaboussures excessives doivent être enlevées avant le nettoyage. Se réferer au paragraph 'Entretien' qui précise quels ustensiles doivent être laissés dans le four durant le nettoyage.
• Débranche toujours l'appareil avant de procéder à son nettoyage; de changer la lampe d'éclairage; de déplacer l'appareil ou de nettoyer le sol sous l'appareil.

Service - réparations

• Il est dangereux de modifier ou d'essayer de modifier les caractéristiques de cet apparéil.
• En cas de panne, n'essayez pas de réparer l'appareil vous-même. Les réparations effectuees par du personnel non qualifié peuvent provoquer des dommages. Contactez le service après-vente de votre revendeur.
• Si le cable d'alimentation est endommagé, il doit être remplaçé par le fabricant, son service après-vente ou des personnes de qualification similaire afin d'éviter un danger.
• N'utilisez jamais ce produit si le cable d'alimentation, le bandeau de commande, les parties en verre sont endommagées de manière telle que l'intérieur de l'appareil est accessible.
• MISE EN GARDE: Si la surface est fêlée, déconnecter l'appareil de l'alimentation pour éviter un risque de chocolélectrique.
• Lors d'une panne, la cusinière ne peut être réutilisée qu'après sa remise en état par un professionnel agréé.
• SI VOUS SUSPECTEZ UNE FUITE DE GAZ, IL EST INTERDIT: d'utiliser des allumettes, de fumer, de brancher ou déteindre des dispositifs électriques (sonnerie ou interrupteur déclairage), d'utiliser d'autres appareils électriques ou mécaniques qui poursaient provoquer l' apparition d'une étincelle électrique ou étincelle par percussion. Il est impératif de fermer immédiatement le robinet de la bouteille de gaz ou du réseau et de procéder à l'aération de la pièce. Ensuite, contacter une personne habitée afin d'éliminer la cause de l'incident.
• Dans le cas d'inflammation du gaz s'échappant par une fuite, couper immédiatement le robinet d'arrivée de gaz.
• Dans le cas d'inflammation d'une fuite du gaz au niveau du robinet de la bouteille, il faut couvir la bouteille par une couverture humide pour abaisser sa température et fermer la vanne de la bouteille. Dès que la bouteille est refroidie, la

transporter dehors, à l'air libre. Il est interdit de réutiliser une bouteille déteriorée.

• Il est interdit derialimentation en gaz de la cuisine, de la déplacer ou de modifier les installations d'alimentation par une personne non habitite. Pourrialles travaux, il est conseilde se rapprocher d'un professionnel agree.
• Lorsqu'un problème technique est rencontres, débrancher l'appareil de la source d'alimentation gaz et électrique et contacter le service après-vente.
• Dans le cas d'un arrêt prolongé de la cusinière, fermer le robinet principal de l'installation de gaz ; dans le cas d'utilisation d'une bouteille de gaz, fermer le robinet après chaque utilisation.
• MISE EN GARDE : S'assurer que l'appareil est déconnecté de l'alimentation avant de replacer la lampe pour éviter tout risque de chocolélectrique.
• Un moyen de déconnexion doit être prévu dans les canalisations fixes conformément aux règles d'installation.

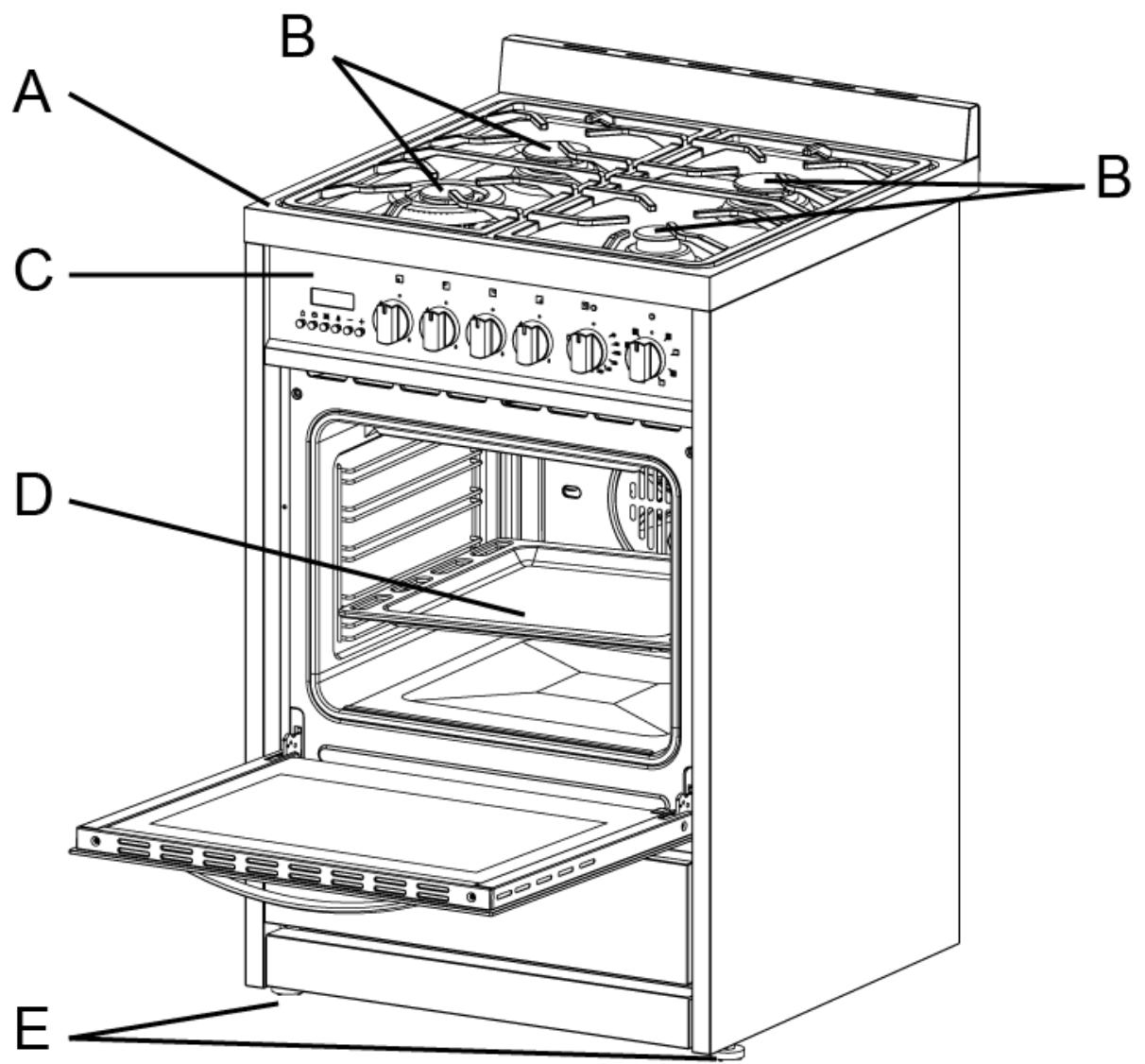

L'esthétique, les accessoires, la forme des grilles, manettes et des accessoires peuvent différés selon les modèles. Les photos prsentes dans ce manuel sont à titre informatif.

A. Plaque de cuisson
B. Foyers gaz
C. Bandeau de commande

D. Lechefrite
E. Pieds réglables

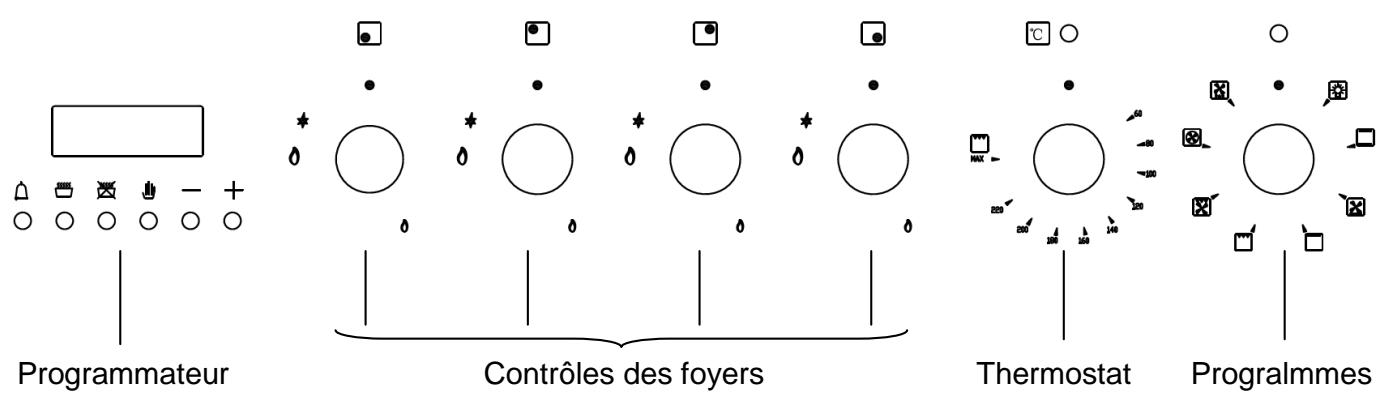

Bandeau de commande

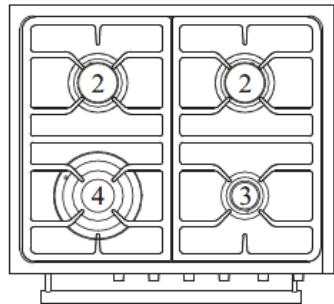

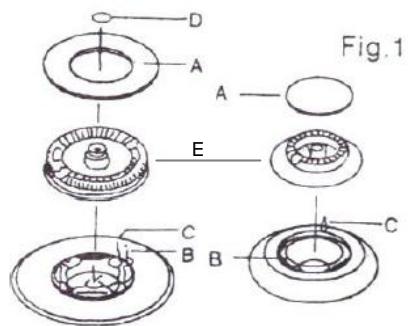

Scheme des foyers

A - Chapeau de brûleur
B - Allumeur
C-Thermocouple de sécurité
D - Second chapeau de brûleur (triple couronne)
E - Brûleur

Description des programmes du four

C

Symbole	Description de la fonction
	Eclairage intéérieur du four: permettant à l'utilisateur d'observer le progrès de cuisson sans ouvrir la porte.
	Convection naturelle; cuisson utilisant les deux résistances (60-220°C)
	Convection ventilée (60-220°C): La combinaison du ventilateur et des éléments en haut et du bas fournit une pénétration uniforme de la chaleur, ce qui peut économiser jusqu'à 30-40% d'énergie. Les plats sont légèrement dorés en extérieur et encore tendres à l'intérieur.
	Voute seule: (60-220°C)
	Gril – utiliser la température MAX sur le thermostat La fonction grill permit de griller (250°C). Une température plus importante afin de cuire des quantités plus importantes et de brunir les aliments.
	Gril ventilé; permet une cuisson rapide et efficace; utiliser la résistance de voute, grill et le ventilateur conjointement (60-200°C),
	Chaleur tournante; permit une cuisson uniforme et la cuisson de plusieurs plats en même temps.
	Déconçétation: la circulation d'air à la température ambiente permet de décongeler des alimentés surgelés plus rapidement (sans utiliser toute autre source de chaleur). C'est un moyen doux mais rapide pour accélérer le processus de déconçétation et pour décongeler des plats préparés et des produits à la crème, etc.

Remarque importante :quel que soit le programme selectionné, la porto doit toujours rester fermée.

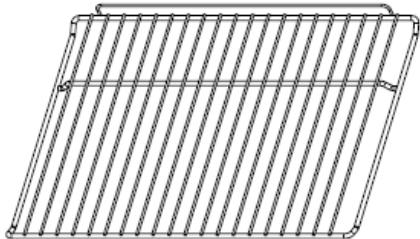

Grille: pour poser les plats, ou certains alimentés adaptés (pain, ...)

ATTENTION ; l'ergot doit toujours être à l'arrière

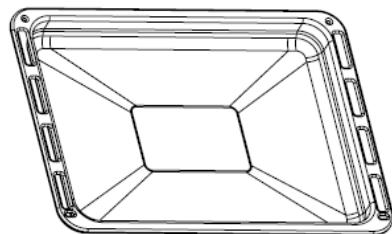

Lèchefrites : pour les grandes quantités de nourriture ou pour recueillir les graisses

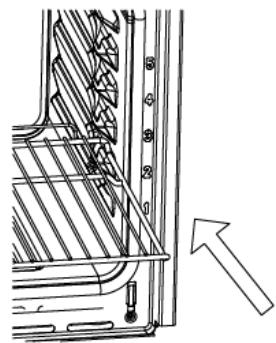

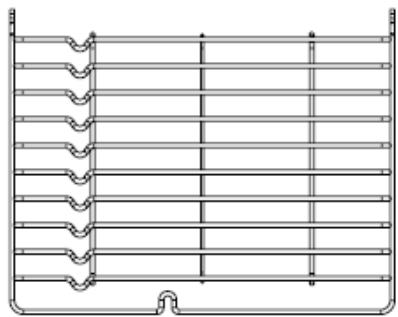

Gradins fils : Positionnés de chaque côté du four, ils permettent de positionner la grille ou lechefrites. Ces gradins sont démontables pour permettre le nettoyage des parois.

INSTALLATION DE L'APPAREIL

Cette notice est destinée au spécialiste agréé chargede l'installation de cet apparéil. L'objectif de cette notice est d'assurer une installation et une maintenance optimales de l' apparéil.

Avertissements

• L'installation et l'entretien de l'appareil ne doivent être effectués que par un PERSONNEL QUALIFIÉ et en conformité avec les normes de sécurité locales.
• Le non respect de cette règle annulera la garantie.
• Pour éviter tout dommage, le plan de travail et la collè doivisté est résistant à la chaleur.
• Avant l'installation s'assurer que les conditions de distribution locale (nature du gaz et pression du gaz) et le réglage de l'appareil sont compatibles.
• Les principes de réglage de cet apparéil sont indiqués sur la plaque signalétique.
• Cet apparéil n'est pas raccordé à un dispositif d'évacuation des produits de la combustion. Il doit être installé et raccordé conformément aux règles d'installation en vigueur. Une attention particulière sera accordée aux dispositions applicables en matière de ventilation.
• Les conditions du local doivent également assurer une arrivée d'air qui est indispensable pour une combustion correcte du gaz. L'arrivée d'air ne doit pas être inférieure à 2m3/h par 1 kW de la puissance des brûleurs.
• L'air peut arriver directement de l'extérieur à travers un tuyau d'une section minimale de 100 cm² ou directement d'autres locaux équipés d'un système de ventilation vers l'extérieur.
• Si l'appareil est utilisé d'une manière prolongée et intense, il est nécessaire d'ouvrir une fenêtre pour améliorer la ventilation.
• Le gaz en bouteille est plus lourd que l'air, donc il a tendance à rester à proximé du sol. Les locaux où les bouteilles de gaz en bouteille sont installées doivent dispose de systèmes de ventilation vers l'extérieur, permettant l'évacuation du gaz dans le cas d'une fuite. Pour cette

mème raison, les bouteilles de gaz, tant vides que partiellement remplies, ne doivent pas'être installées ni stockées dans un sous-sol (par exemple : dans une cave). Les bouteilles ne doivent pas se couver à proximité de sources de chaleur (poèles, cheminées, fours, etc.) qui poursaient provoquer une augmentation de la température de l'intérieur de la bouteille supérieure à 50^

Installation

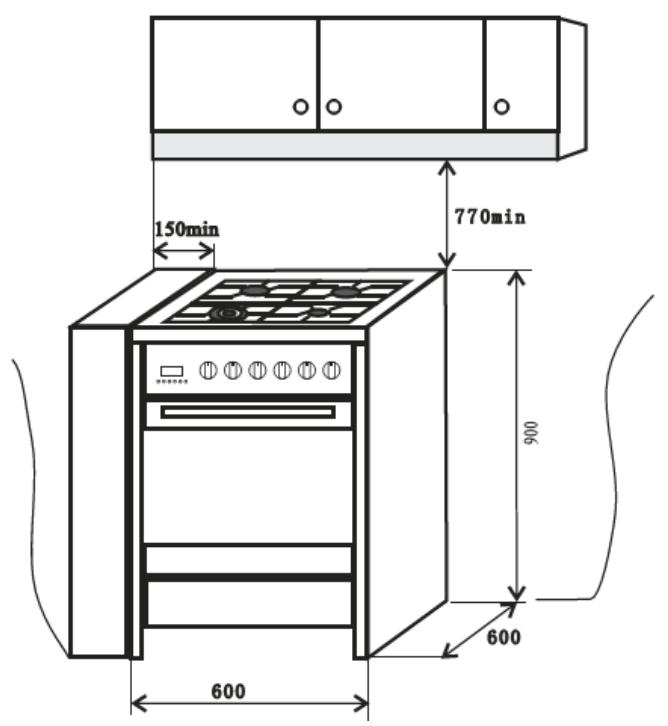

Après avoir déballé l'appareil, veillez à ce que les dimensions de sécurité soient en concordance avec les dimensions ci-dessous. Veillez à ce qu'une aération suffisante soit disponible.

Cet apparéil est livré avec 4 pieds ajustables non montés. Ils sont dans une boite en à l'intérieur de la cusinière. Veuillez vissez les pieds avant d'installer la cusinière sur son emplacement définitif. Les pieds s'ajustent en les tournant vers le droit pour monter et vers la gauche pour descendre.

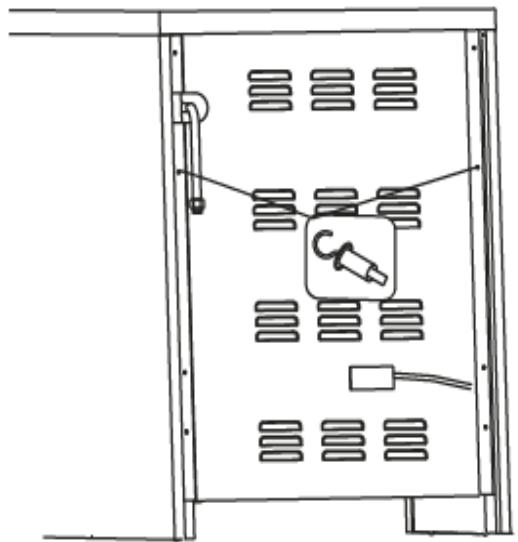

Montage de la fixation anti basculement

MISE EN GARDE: Le dispositif de stabilisation doit être mis en place pour éviter le basclement de l'appareil.

La cuisine est fournie avec une chaine anti basculement pour empêcher l'appareil de basculer vers l'avant et d'endommager accidentellement le tuyau de gaz. Prenez l'extension avec le crochet et faites un trou ajustat dans le mur derriere la cuisine, à la même hauteur que la zone de fixation de la chaine. Insérez la fiche dans le trou, puis vissez le

crochet jusqu'à ce qu'il soit fermement fixé au mur. Fixez la chaîne au crochet. Ajustez au niveau de la cuisine en réglient les pieds fournis.

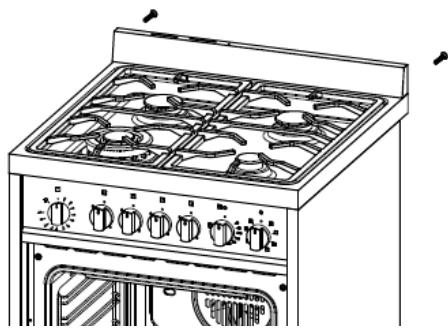

Installation du 'splash back' (en option)

Afin d'éviter les éclaboussures sur le mur, l'appareil peut être équipé d'un splash-back non monté.

Il est important de l'instructor avant de fixer la cusinière au mur Pour installer le splash-back utiliser les 2 vis fournies et les visser par l'arrête de la cusinière. (schéma ci-contre)

Installation du Branchements électriques

Vérifiez que le compteur de l'abonné et les fusibles peuvent supporter l'intensité absorbée par la table, compte tenu des autres apparèils électriques branchés.

Calibre des fusibles de lignes (un par phase) : 16 ampères.

L'appareil ne doit pas etre raccordé à l'aide d'un prolongateur ou d'une prise multiple (risque d'incendie).

Utilisez un branchement comportant une borne de mise à la terre, qui doit être obligatoirement être raccordée conformément à la norme NF C 15-100.

La ligne d'alimentation electrique partant du compteur ne devra pas etre inférieure a 4 mm2 par conducteur.

L'appareil une fois installé, assurez-vous que le cable d'alimentation est facilement accessible.

L'installateur doit s'assurer que la connexion électrique est correcte et qu'elle est conforme aux normes locales.

• Le cable ne doit pas etre plie ou comprime.
• Le cable doit être vérifié régulièrement et ne doit être remplaced que par un technician qualifié.
• L' apparéil doit être installé selon les normes électriques nationales.

Branchement au gaz

Nota :

L'appareil doit être raccordé à une installation de gaz qui correspond à la famille de gaz prévue par le fabricant. Les informations du fabricant sur la famille de gaz adaptée à la cusinière se trouvent sur la plaque signalétique. L'installation de l'appareil doit se faire uniquement par un professionnel agréé, seule personne habitée à adapter l'appareil à une autre famille de gaz.

Note à l'installateur

L'installateur doit :

-disposer d'une autorisation legale,
- prendre connaissance des informations presentees sur la plaque signalétique de la cusinière concernant la famille de gaz à laquelle la cusinière est adaptée et comparer ces informations avec les conditions locales de livreison du gaz.
- vérifier :

o l'efficacité de l'aération, c'est-à-dire le taux de renouvellement d'air dans les pièces,
O l'étanchéité des connexions de la robinetterie du gaz,
o l'efficacité du bon fonctionnement de tous les éléments fonctionnels de la table,
o s'assurer que l'installation électrique dispose d'une mise à la terre.

• pour assurer un fonctionnement correct des allumeurs et du thermocouple,

O régler la position des boutons de commande de gaz,
o vérifier le fonctionnement des allumeurs et du thermocouple, dans le cas d'un fonctionnement incorrect, enlever la manette, utiliser un tournevis pour régler le dispositif à côté de la tige du robinet,
○ une fois le réglage effectué, protégger l'ensemble avec une rondelle de pression et remettre le bouton.

• remetre à l'utilisateur le certificat de raccordement de l'appareil et lui expliquer son fonctionnement.

Le raccord qui permet l'acheminement du gaz à la cusinière est un raccord filtré G1/2.

Raccordement à un conduitouple en acier

Si la table est installée selon les recommendations de la classe 2, sous-classe 1, après son raccordement à l'installation de gaz, il est recommandé d'utiliser uniquement un conduitouple en acier, correspondant aux règlements nationaux. Le raccord qui permet l'acheminement du gaz à la table est un raccord filtré G1/2".

Le raccordement doit se faire uniquement par le biais des conduits et des joints correspondants aux normes en vigueur. La longueur maximale du conduitouple ne peut pas excéder 2m

Il est impératif de s'assurer que le raccord ne touche aucune partie mobile qui pourrait l'abîmer.

Raccordement à une tuyauterie rigide

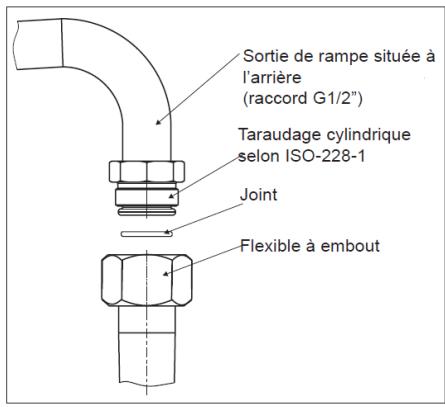

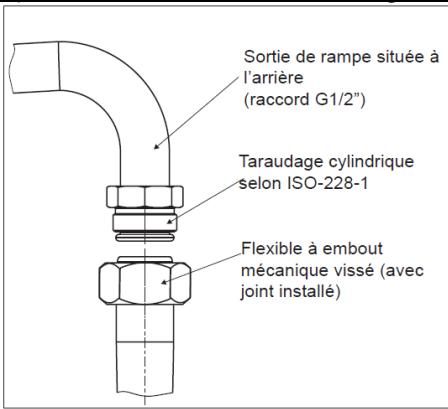

La table dispose d'un raccord filé G1/2. Le raccordement à l'installation du gaz doit se faire de manière à ne créé de tension sur aucun point de l'installation, ni sur aucune pièce de l'appareil.

Un couple excessif lors du serrage (supérieur à 18 Nm) peut déterminer le branchement ou provoquer des fuites.

Raccordement par tube flexible

Le raccordement par tube flexible est applicable uniquement dans les cas d'utilisation de gaz en bouteille.

Il est impératif d'utiliser un tube flexible correspondant aux normes déterminées par les règlements locaux. Si la cusinière est alimentée par le gaz en bouteille, il est impératif d'utiliser un régulateur de pression (ou détenueur) correspondant aux normes déterminées par les règlements technique locaux.

Les principales dispositions des normes techniques existantes prévoient que :

• le diamètre interieur du tuyau doit etre de 8 mm,
• pour fixer le tuyau, il est impératif d'utiliser un serrage standard,

• vérifier que le tuyau est bien ajusté aux deux extrémités,

• sur toute sa longueur, le tuyau ne doit pas etre en contact avec les éléments brulants de la table,

• la longueur du tuyau ne doit pas excéder 1,5 m,
• sur toute sa longueur, le tuyau ne doit pas etre pié ni rester sous tension, il ne doit pas etre tordu, ou coince,
• le tuyau doit être accessible sur toute sa longueur pour pouvoir procéder aux contrôleles de son état,
• dans le cas de détention d'une fuite, le tuyau doit être remplaced sur la totalité de sa longueur; il est interdit de réparer un tuyau représentant une fuite.

Note :

Le raccordement d'une table de cuisson à une bouteille de gaz ou à une installation existante doit être effectué par un professionnel agréé dans le respect des toutes les normes de sécurité.

Note :

Une fois la table raccordée à l'installation, il est impératif de vérifier l'étanchéité de tous les raccords en utilisant, par exemple, de l'eau savonneuse.

Il est interdit d'utiliser une flamme pour tester l'étanchéité !

Adapter la cuisine à une autre famille de gaz

Cette opération ne peut être réalisée que par un installerateur agréé. Si le gaz d'alimentation de la table est différent de la famille de gaz prévue pour cet apparéil dans sa version d'usine, c'est-à-dire 2E+ (G20) 20 mbar, il est impératif de replacer les injecteurs et procéder au réglage de la flamme.

Pour adapter la table à une autre famille de gaz, il est impératif de :

• changer les injecteurs (voir le tableau ci-après),
• régler la flamme « économique »,

Changement de I'injecteur du bruleur de la plaque de cuisson - dévisser I'injecteur à l'aide d'une clé d'un diamètre 7 et le replacer par un injecteur adapté à la famille de gaz (voir tableau de correspondance)

Emplacement de la vis de réglage de la flamme dans le robinet en fonction des types de robinets existants (valve de réglage)

Les brûleurs de la plaque de cuisson n'exigent pas de réglage de l'air primaire. Une flamme correcte se présente sous forme d'un cône bien dessiné dont l'intérieur est de couleur bleu-ver. Une petite flamme sifflante ou une flamme haute, jaune et fumante, dépourvue d'une forme claire de cône, signifie que la qualité du gaz est incorrecte ou que le brûleur est abîné ou encrassé. Pour vérifier la flamme, il est impératif de chauffer le brûleur durant approximativement 10 minutes avec une flamme maximale et ensuite tournier le bouton vers la flamme minimale. La flamme ne doit pas s'éteindre ni passer sur les injecteurs.

L'arrivée de gaz vers les brûleurs de la plaque de cuisson se fait et s'ajuste à l'aide des valves dotées du dispositif de coupure automatique du gaz (thermocouple). Le réglage des valves doit se faire le brûleur allumé, en position « flamme minimale », à l'aide d'un tournevis de réglage de 2,5 mm.

Rappel

Brûleur	Flamme	Modification : du gaz butane/propane au gaz naturel	Modification : du gaz naturel au gaz butane/ propane
plaque de cuisson	maximale	1. Changer l'injecteur selon le tableau des injecteurs.	1. Changer l'injecteur selon le tableau des injecteurs.
	minimale	2. Desserrer légèrement la vis de réglage et régler la hauteur de la flamme.	2. Serrer légèrement la vis de réglage et vérifier la hauteur de la flamme.

Tableau de correspondance des injecteurs pour brûleurs.

Modèle	Gaz	Brûleur	Puiss Max (kW)	Injecteur (diam mm)	Consommation
ACME2005S	G20 (20 mbar)	2 - Semi rapide	1,75	0,97
		3 - Auxiliaire	1,00	0,72
		4 - Triple couronne	3,80	1,49
	G30-31 (28/30-37 mbar)	2 - Semi rapide	1,75	0,65	G30-127 g/hG31-125 g/h
		3 - Auxiliaire	1,00	0,50	G30-72.7 g/hG31-73 g/h
		4 - Triple couronne	3,70	0,95	G30-269 g/hG31-264 g/h

CONSEILS D'UTILISATION ET UTILISATION

Choisir la bonne batterie de cuisine

Il est impératif de faire attention à ce que le diamètre du fond de la casserole soit toujours plus grand que la couronne de la flamme du brûleur et que le réseau soit couvert. Nous recommendons d'utiliser une casserole dont le fond a un diamètre supérieur de 2,5 à 3 fois au diamètre des brûleurs, c'est-à-dire pour un brûleur :

• d'appoint (auxiliaire) – un récipient au diamètre de 90 à 150 mm,
• moyen - récipiens au diamètre de 160 à 220 mm,
• grand - récipient au diamètre de 200 à 240 mm. La hauteur de la casserole ne doit pas dépasser son diamètre

INCORRECT

CORRECT

Note :

Ne pas poser sur la plaque de cuisson des casseroles qui dépasseraient les bords de la table.

Mise en fonctionnement

1 - Assurez-vous que la zone de cuisson est propre et seche.
2 - Ajustez la puissance de chauffe en tournant la manette de réglage.

Note: La puissance de chauffe peut être modifiée à n'importe quel moment en agissant sur les manettes.

Important : Ne jamais laisser un foyer en fonctionnement sans ustensile de cuisine适应p posé dessus.

Important: Ne jamais laisser une cuisson sans surveillance.

Enfoncer la manette du brûleur sélectionné jusqu'à partir une résistance et la tourner à gauche, vers la position « flamme maximalé »,

• L'allumage électronique dit 'une main' permet d'allumer automatiquement le brûleur
• Tenir la manette enfoncée jusqu'à ce que le brûleur s'allume
• Le brûleur allumé, relâcher le bouton et désir l'intensité de la flamme.

Note :

Cette table de cuisson est équipée d'un thermocouple sur les brûleurs, le bouton doit être enforcé en position « flamme maximale » pendant l'allumage durant environ 3 secondes pour que le dispositif se mette en marche. Si la flamme s'éteint, il faut répéter cette action après 3 secondes. Si la flamme ne

s'allume pas après 10 secondes, aérer la cuisine pendant environ 1 minute, puis répéter le processus d'allumage.

En cas de difficulté d'allumage suite à la modification de la famille du gaz et de sa composition, il est impératif de centerer correctement la couronne de brûleur par rapport à l'allumage électronique.

Choix de la flamme du brûleur

La flamme des brûleurs correctement régles est d'une couleur bleu ciel ayant la forme d'un cône interieur clairment défin. Le choix de la puissance de la flamme dépend du choix de la position du bouton du brûleur :

• flamme maximale
• ♠flamme minimale (appelee « économique »)
• ● brûleur éteint (gaz coupé)

L'intensité de la flamme s'ajuste sans contraintes aux besoin de l'utilisateur.

Note :

Il est interdit de régler la flamme dans l'intervalle entre brûleur étèint ● et flamme maximale ♦.

INCORRECT

CORRECT

Mise à l'arrêt

Pour arrête la cuisson, tourner la manette jusqu'à la position brûleur étèint ● .

Principe de fonctionnement du dispositif de sécurité

Les brûleurs de cette table de cuisson sont équipés d'un dispositif d'extinction automatique du gaz dans le cas d'une interruption accidentelle appelé thermocouple.

Ce système permet la protection contre une fuite de gaz dans le cas d'extinction de la flamme.

Pour rallumer le brûleur, une intervention manuelle est nécessaire; remetre la manette sur la position au préalable et suivre le mode de mise en marche cité au début de ce paragraphe.

Fonctionnement du four

Choisir le programme et la température en fonction des besoin de cuisson Tableau indicatif de durée de cuisson en fonction des alimentés :

		Statique
		°C	Minutes
Viandes
Rôti de veau	1	200	120
Roast beef	1	210	45
Rôti de porc	1	200	120
Rôti d'agneau	1	200	120
Filet de bœuf	1	210	45
Saucisse	1	200	40
Gibier
Lièvre rôti	1	200	100
Faisan rôti	1	200	100
Perdrix rôti		200	100
Volaille
Poulet rôti	1	200	70
Dinde rôti	1	200	70
Canard rôti	1	210	70
Lapin	1	200	70
Noix de dinde	1	200	70
Pintade	1	210	70
Canard	1	210	70
Poisson
Poisson rôti	1	190	60
Pâtes au four
Lasagne	1	180	40
Cannelloni	1	180	40
Pizza	1	200	30
Pain	1	210	40
Pâtisserie
Biscuits	1	180	30
Pain de Gènes	1	180	40
Couronne	1	180	40
Tartes
Tarte aux pommes	1	180	40
Tarte	1	180	40
Meringues	1	120	30
Beignet	1	180	30
Soufflé	1	180	30
Fruits aux four
Pommes	1	180	30
Pôires	1	180	30

La position des clayettes est: 2-3 rails en partant du bas. Le poids pris en compte est de 1kg

Les valeurs reportées (températures et temps de cuisson) sont indicatives et pourront changer en fonction de l'épaissur et de la qualité de la viande.

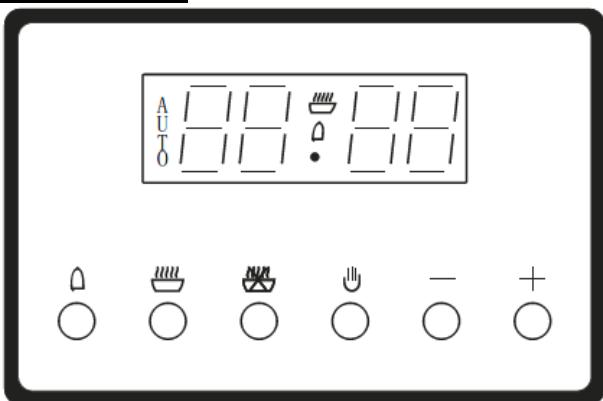

PROGRAMMATEUR ÉLECTRONIQUE

• Affichage de l'heure (0:00-24:00)
• L'écran affiche 3 chiffres clignotants et «AUTO» si l'appareil est sous tension.
• Pour régler l'heure correcte, appuyez sur le bouton , puis sur le bouton + ou - pour avancer le chiffre jusqu'à ce que l'heure exacte s'affiche.

Réglage du fonctionnement manuel

Appuyez sur la touche pour supprimer le clignotement de "AUTO".

Si "AUTO" est en train de clignoter (un programme automatique ou semi automatique a ete definite),

Appuyez sur le bouton pour supprimer «AUTO», puis le processus de fonctionnement manuel est activé.

Réglage automatique (définir la durée et l'heure de fin automatiquement)

1. Appuyez sur le bouton pour régler le temps de cuisson.
2. Appuyez sur le bouton pour régler l'heure de fin de cuisson.
3. Réglez les températures et les modes de cuisson en tournant le bouton du thermostat et le sélecteur de programmes.

Après le réglage ci-dessus, “AUTO” clignotera, ce qui signifie que le processus de cuisson du four est régle.

Par exemple : si le temps de cuisson prend 45 minutes et la cuisson doit se terminer à 14h00.

Appuyez sur pour régler le temps de cuisson 45 minutes; appuyez ensuite sur, la cuisson est régée pour se terminer 14h00.

Après le réglage ci-dessus, l'écran affiche l'heure réelle (heure:minute) ; et le mot «AUTO» clignotent, cela signifie que le processus de cuisson régle est automatiquement mémorisé.

Lorsque l'horloge arrive à 13h15 (ou entre 13h14-13h15), le four se met automatiquement en marche.
Pendant la période de cuisson, seul «AUTO» clignote toujours.

Lorsque l'horloge arrive à 14h00, la cuisson est terminée, l'alarme sonne et «AUTO» clignote. ÀpRES avoir appuyé sur le bouton , la sonnerie s'arrête.

Réglage semi-automatique (régler la durée ou l'heure de fin de cuisson)

A. Regler la limite de temps de rôtti (10 heures maximum):

Appuyez sur le bouton pour régler le temps de cuisson; le four démarre immédiatement; et «AUTO» clignotent. Une fois la cuisson terminée, le four est automatiquement arrêté. Puis «AUTO» clignote, l'alarme sonne. La sonnerie s'arrête en appuyant sur le bouton.

B. Reglez l'heure de fin de cuisson (23 heures 59 minutes maximum):

Appuyez sur le bouton pour régler l'heure de fin. Le four démarre immédiatement; et «AUTO» clignotent. Lorsque l'heure de fin définie arrivé, le processus de cuisson sera automatiquement arrêté. «AUTO» clignote, l'alarme sonne. La sonnerie s'arrête en appuyant sur le bouton.

Le processus de cuisson défini est affché à chaque fois que vous appuyez sur le bouton . Le processus de cuisson défini est annulé à chaque fois que vous appuyez sur le bouton ou que le temps de cuisson est raméné à 0.

Si vous appuyez de nouveau sur le bouton, le four fonctionnera manuellement.

Minuterie : 23 heures et 59 minutes maximum.

Appuyez sur le bouton , puis sur les boutons + ou - jusqu'à ce que la durée souhaitée apparaissé à l'écran. Àpres le réglage, l'heure correcte (heure, minute) et le voyant s'afficheront à l'écran et le chronométrage commencerera immidiatement.

Chaque fais que vous appuyez sur le bouton, le chronomètre est affché. Lorsque le temps défini est atteint, l'alarme sonne. La sonnerie s'arrête après avoir appuyé sur le bouton.

Note: ÀpRES avoir appuyé sur un bouton de réglage, une action est supposée être faite dans les 5 secondes suivantes, si aucune action n'est faite, le réglage n'est pas pris en compte.

Note: En cas de coupure de courant, le processus de réglage ainsi que l'heure (heure, minute) disparaîtrent. Àpres la remise sous tension, trois "0" et "AUTO" apparaisent à l'écran, cela signifie que le four a été réinitialisé automatiquement.

Ventilation : Pour refroidir l'extérieur de l'appareil, cet apparéil est équipé d'un système de refroidissement par un ventilateur, qui s'allume automatiquement lorsque le four est chaud.

Lorsque le ventilateur fonctionne, un flux d'air normal se fait entendre entre la porte et le panneau de commande.

ENTRETIEN ET NETTOYAGE

Avant de commencer le nettoyage, assurez-vous que la plaque de cuisson est eteinte. Si vous le pouvez, il est conseilé de débrancher la plaque de cuisson avant de proceder au nettoyage.

• Pour conserve réclat du verre ou de l'inox, un nettoyage régulier est recommandé
• Nettoyez les déversements et autres types d'incrustation à l'aide d'une éponge humidifiée à l'eau chaude.
• Les poussières ou les particules de nourriture peuvent être enlevés avec un chiffon humidifié à l'eau chaude.
• Si vous utilisez un détergent, veuillez vous assurer qu'il est adapté au verre ou à l'inox et qu'il n'est pas abrasif ou bien sous la forme de poudre. Les produits nettoyants abrasifs ou les poudres à récuner peuvent endommager la surface de la plaque.
• Toutes les traces du détergent doivent être éliminées avec un chiffon humide.
• Dans tous les cas d'utilisation de détergent, se référer aux conseils d'utilisation inscrits sur l'emballage du détergent.
• Les poussières, les graisses et les liquides des alimentés qui ont débordé doivent être nettoyés dès que possible.
• S’ ils ont le temps de durcir, ils seront plus difficilles à enlever.
• Ne posez pas d'articles sur la plaque qui peuvent fondre : comme le plastique, les feuilles d'aluminium, le sucre, les mélanges de sirop sucrés, etc.
• Évitez d'utiliser un couteau ou tout autre ustensile tranchant car il pourrait endommager la surface.
• N' utilisez pas de laine d'accier ou d'éponge abrasive qui pourrait rayer la surface de façon permanente.
• Ne pas utiliser d’ apparéil de nettoyage à la vapeur.

Foyers, grille de la plaque de cuisson, parties métalliques ou en verre

Enlever les brûleurs et la grille encrassés et les laver dans de l'eau chaude avec du produit nettoyant et dégraissant.

Les sécher soigneusement.

Une fois la grille enlevée, il faut laver soigneusement la plaque de cuisson, la sécher avec un torchon sec et doux. Il est impératif de faire particulièrement attention à la propriété des orifices de l'anneau du brûleur – voir l'image ci-après.

Nettoyer les ouvertures des injecteurs à l'aide d'un fil fin en cuivre. Ne pas utiliser un fil en acier, ne pas aléser les troux.

Note :

Tous les éléments du brûleur doivent toujours rester secs. Les particules d'eau peuvent diminuer le débit de gaz et provoquer une mauvaise combustion.

Il faut s'assurer que toutes les pièces du brûleur ont été bien repositionnées après le nettoyage.

Une mauvaise position du chapeau du brûleur peut cause des dommages irréversibles au brûleur.

CORRECT

INCORRECT

Surfaces émailées, vernies et en acier inoxydable

Toutes les pièces émailées ou vernies doivent être nettoyées avec de l'eau et un dégerant liquide puis rincees et séchéées avec un tissu humide.

Le nettoyage doit être effectué lorsque les pièces ne sont pas chaudes.

N'utilisez pas d'éponges métalliques et/ou en plastique, de poudres abrasives ou de spray corrosifs.

N'arrosez et ne lavez pas les résistances ou le bulbe du thermostat avec des produits à base acide.

Le constructeur decline toute responsabilité en cas de dommages dérivants d'un nettoyage incorrect.

Ne pas utiliser de nettoyeurs vapeur pour nettoyer le four.

Démontage et remontage de la porte du four.

Pour enlever la porte du four, suivre les instructions suivantes :

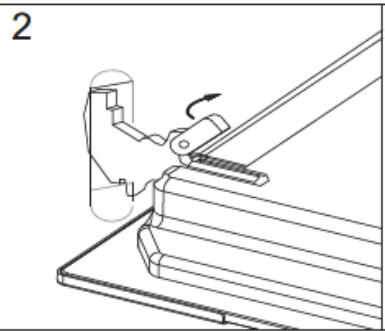

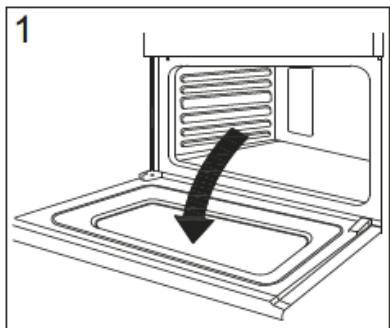

• Ouvrir entièrement la porte, soulever les taquets positionnés sur les charnières.

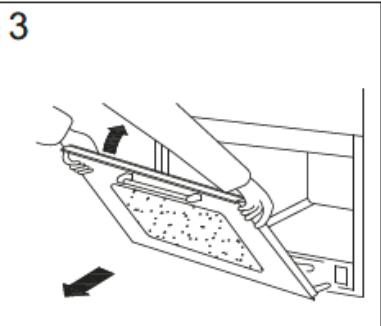

• Fermer partiellement la porte en la tirant en même temps vers le haut, de telle façon qu'il soit possible de décrocher la patte de fixation des charnières de leur emplacement.
• Sortir la porte
• Pour le remontage, exécuter les mêmes opérations de façon inverse, en faisant attention d'introduire correctement les pates des fixations dans leurs encoches.

Changement de la lampe

La lampe utilisée dans ce four est une lampe spécifique résistant aux hautees températures (220V-240V~ / Type E14, 25W max, T300°C)

Pour son remplacement, s'assurer que l'appareil est déconnecté de l'alimentation pour éviter tout risque de chocolélectrique.

Dévisser le bulbe de protection en verre, enlever la lampe, la remplacer par un modele équivalent. Remettre le bulbe en verre.

RESOLUTION DE PROBLEMES - SITUATIONS D'URGENCE

Nos you recommendons vivement de faire les verifications suivantes sur voitre appeareil avant d'appeler vretre service apres vente. Il se peut que le probleme soit simple et que vous puissiez y remedier vous-meme.

Dans chaque situation d'urgence, il faut :

• fermer les manettes de la cuisineire
• débrancher l'appareil de la source d'alimentation
• contacter le service après-venture

Des petits dysfonctionnements peuvent etre solutionnes par les utilisateurs a l'aide du tableau ci-apres.

Avant de contacter le service client ou le service après-vente, consultez ce tableau :

PROBLEMES	CAUSES POSSIBLES	SOLUTIONS
Le brûleur ne s'allume pas	Orifices de flamme bouchés	Fermer le robinet de gaz, fermer les manettes de brûleurs, aérer le local, sortir le brûleur, le nettoyer et purger les orifices de flamme.
L'allumeur ne fonctionne pas	- Interruption d'alimentation électrique - Interruption d'alimentation du gaz - L'allumage électronique du gaz encrassé (graisse)	- Vérifier le fusible du tableau distributeur de la maison, le rebrancher ou replacer - Ouvrir le robinet du gaz - Nettoyer l'allumage électronique
La flamme s'éteint lors de l'allumage	La manette est libérée trop vite	Tenir la manette enforcée plus longtemps en position « flamme maximale »
L'électronique ne fonctionne pas	Interruption d'alimentation électrique	Vérifier le fusible du tableau distributeur de la maison, le rebrancher ou replacer
Certainustensiles de cuisson craquent, grésillent ou font du bruit	Ceci est du à la construction et à la fabrication des ustensiles de cuisson	Ces bruits sont normaux et ne dénotent pas d'un mauvais fonctionnement de la table de cuisson

Ces tables de cuisson sont de catégories II 2E+3+ Produit de catégorie 2 destiné au marché français.

Fiches produit

Les informations dans la fiche produit ont ete indiquees conformement au reglement delégue (UE) n° 65/2014 de la Commission complétant la directive 2010/30/UE du Parlement Européen et du Conseil en ce qui concerne l'étiquetage énergétique des fours et des hôtes domestiques

Fours domestiques

Marque	AMICA
Identification du modèle	ACME2005X TYPE : F664TSE86-C70
Indice d'efficacité énergétique par cavité EEI cavité	89.3
Classe d'efficacité énergétique	A
Consommation en énergie pour un cycle (CE cavité électrique) mode convection naturelle [kWh]	0,79
Consommation en énergie pour un cycle (CE cavité électrique) mode chaleur tournante [kWh]	0,75
Nombre de cavités	1
Source de chaleur (électricité ou gaz)	Electricité
Volume par cavité [l]	68
Consommation mode arrêt / mode laissé sur marche [W]	0 / 0,67

Les méthodes de mesure et de calcul selon les normes ci-dessous ont été appliquées afin d'établit la conformité aux exigences d'écoconception : EN 60350-1

Les informations sur le produit ont eté indiquées conformément au reglement (UE) n° 66/2014 de la Commission portant application de la directive 2009/125/CE du Parlement Européen et du Conseil en ce qui concerne les exigences d'écoconception applicables aux fours, plaques de cuisson et hottes domestiques

Fours domestiques

Identification du modele	AMICA
Type de four (électricité ou gaz)	ACME2005X TYPE : F664TSE86-C70
Masse de l'appareil [kg]	68.5(+/-2) kg
Nombre de cavités	1
Source d'énergie par cavité (électricité ou gaz)	Electricité
Volume par cavité V [I]	68
Consommation d'énergie (électricité) requise pour chauffer une charge normalisée dans une cavité d'un four électricque au cours d'un cycle en mode conventionnel par cavité (énergie électricque finale) EC cavité électricque [kWh/cycle]	0,79
Consommation d'énergie (électricité) requise pour chauffer une charge normalisée dans une cavité d'un four électricque au cours d'un cycle en chaleur tournante par cavité (énergie électricque finale) EC cavité électricque [kWh/cycke]	0,75
Indice d'efficacité energétique par cavité EEI cavité	89.3

Table de cuisson

Modèle	AMICA ACME2005X TYPE: F664TSE86-C70
Alimentation	220V-240V~ 50/60Hz
Dimension (L*P*H) / Poids	NA
Dimension d'encastrement (L*P)	NA
Puisance maximale	8,3 kW
Type de plaque	Gaz
Nombre de brûleurs à gaz	4
Efficacité énergétique par brûleur à gaz (EE brûleur gaz)	Auxiliaire: NA Semi rapide (x2): 59 % Triple couronne: 53%
Efficacité énergétique de la plaque de cuisson au gaz (EC plaque gaz)	57%

Mise au rebut

Cet apparéil est marqué du symbole du tri sélectif relatif aux déchets d'équipements électriques etlectroniques.Cela signifie que ce produit doit être pris en charge par un système de collecte sélectif conformément à la directive européen 2012/19/EU afin de pouvoir soit être recyclé soit élafin de réduire tout impact sur l'environnement.

Pour plus de renseignements, vous pouvez contacter votre administration locale ou régionale.

Les produits électroniques n'ayant pas fait l'objet d'un tri sélectif sont potentiellement dangereux pour

l'environnement et la santé humaine en raison de la présence de substances dangereuses

Tous les papiers se recyclent, pensez au tri.

A RECYCLER

Pour en savoir plus : www.quefairedemesdechets.fr

Importé par SIDEME SA

BP200-F92306 LEVALLOIS-PERRET CEDEX
