HES62FBKHA - Hotte HOTPOINT - Notice d'utilisation et mode d'emploi gratuit

Type d'appareil	Hotte aspirante
Mode d'installation	Murale ou sous meuble
Puissance d'aspiration	Non précisé
Niveaux de vitesse	Plusieurs vitesses
Type de filtre	Filtres anti-graisse
Entretien des filtres	Nettoyage et remplacement
Éclairage	Lampe intégrée
Remplacement des lampes	Possible
Mode de fonctionnement	Extraction ou recyclage
Commandes	Tableau de commande intégré
Niveau sonore	Non précisé
Consommation électrique	Non précisé
Dimensions	Non précisées
Matériau	Non précisé
Sécurité	Sécurité générale intégrée
Recyclage des filtres	Non précisé

FOIRE AUX QUESTIONS - HES62FBKHA HOTPOINT

Comment régler la température de mon Hotpoint HES62FBKHA ?

Pour régler la température, tournez le bouton de sélection de température situé sur le panneau de commande jusqu'à atteindre la température souhaitée.

Que faire si mon four ne s'allume pas ?

Vérifiez si l'appareil est correctement branché et si le disjoncteur n'a pas sauté. Si le problème persiste, contactez un technicien.

Comment nettoyer l'intérieur de mon four ?

Utilisez un nettoyant pour four ou un mélange de bicarbonate de soude et d'eau. Appliquez-le sur les parois, laissez agir puis essuyez avec un chiffon humide.

Mon four émet un bruit étrange, que faire ?

Vérifiez si des ustensiles ou des accessoires sont mal placés. Si le bruit persiste, il est conseillé de faire vérifier l'appareil par un professionnel.

Comment utiliser la fonction de minuterie ?

Pour utiliser la minuterie, tournez le bouton de la minuterie à la durée souhaitée. Un signal sonore retentira à la fin du temps imparti.

Le four ne chauffe pas, que dois-je vérifier ?

Assurez-vous que le four est réglé sur la bonne température et que la fonction de chauffage est activée. Si le problème persiste, contactez le service client.

Comment savoir si mon four est en mode de préchauffage ?

Un indicateur lumineux s'allume sur le panneau de commande lorsque le four est en mode de préchauffage. Attendez que l'indicateur s'éteigne pour commencer la cuisson.

Puis-je installer mon four moi-même ?

Il est recommandé de faire appel à un professionnel pour l'installation afin de garantir la conformité aux normes de sécurité.

Quels types de plats puis-je utiliser dans le four ?

Utilisez des plats résistants à la chaleur, comme le verre, la céramique ou le métal. Évitez les plastiques ou les matériaux non adaptés à la cuisson.

Comment fonctionne la fonction de nettoyage automatique ?

Pour utiliser la fonction de nettoyage automatique, sélectionnez le mode sur le panneau de commande et suivez les instructions. Assurez-vous que le four est vide avant de commencer.

MODE D'EMPLOI HES62FBKHA HOTPOINT

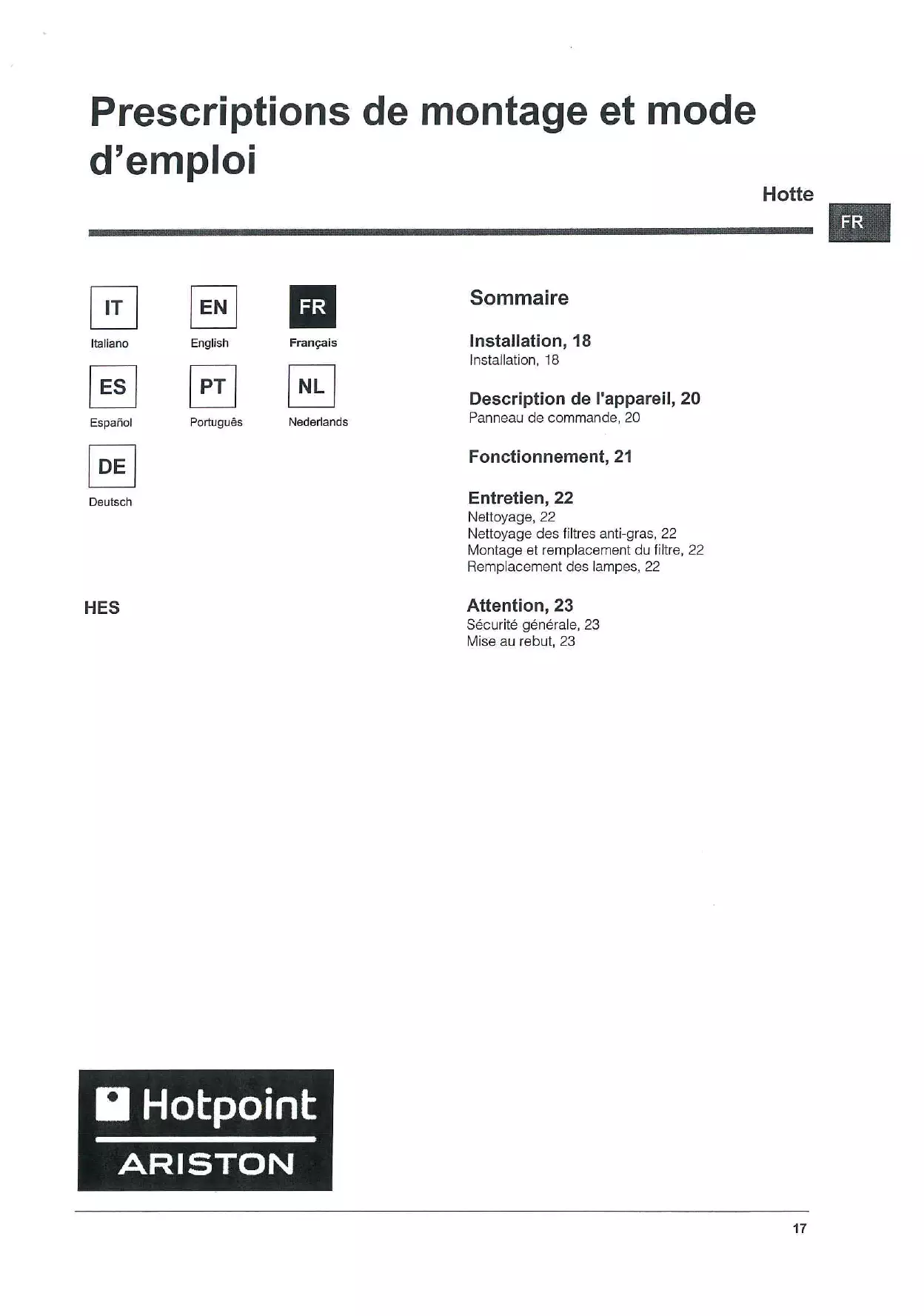

Prescriptions de montage et moded'emploi

Hotte

FR

Italiano

English

Français

Espanol

Portugues

Nederlandss

Sommaire

Installation, 18

Installation, 18

Description de l'appareil, 20

Panneau de commande, 20

Fonctionnement, 21

Entretien, 22

Nettoyage, 22

Nettoyage des filtres anti-gras, 22

Montage et remplacement du filtr, 22

Remplacement des lampes, 22

HES

Attention, 23

Sécurité générale, 23

Mise au rebut, 23

Installation

Il est important de conserver ce livre pour pouvoir le consulter à tout moment. En cas de vente, de cession ou de déménagement, s'assurer qu'il reste avec le produit.

! Lire attentivement les instructions: il y a d'importantes informations sur l'installation, sur l'emploi et sur la sécurité.

! Ne pas effectuer des modifications électriques ou mécaniques sur le produit ou sur les conduit d'évacuation.

Installation

Raccordement electrique

La tension électrique doit correspondre à la tension reportée sur la plaque signalétique située à l'intérieur de la hotte. Si une prise est présente, branchez la hotte dans une prise murale conforme aux normes en vigueur et placee dans une zone accessible. Si aucune prise n'est presente (raccordement direct au circuit électrique), ou si la prise ne se trouve pas dans une zone accessible, appliquez un disjoncteur normalise pour assurer de debbrancher complètement la hotte du circuit électrique en conditions de catogorie surtension III, conformement aux reglementations de montage.

Attention! Avant de rebrancher le circuit de la hotte à l'alimentation électrique et d'en vérifier le fonctionnement correct, contrôletz toujours que le cable d'alimentation soit monté correctement.

Raccordement à un tube d'évacuation

Relier la hotte aux tubes et trous d'évacuation de la paroi d'un diamètre équivalent à la sortie de l'air (collier de raccord).

L'utilisation de tubes et des trous d'évacuation à paroi avec un diamètre inférieur entraînera une diminution des performances d'aspiration et une nette augmentation du bruit.

Nous déclinons toute responsabilité à cet égard.

! La société décline toute responsabilité si ces normes ne sont pas respectées.

La distance minimum entre la superficie de support des recipients sur le dispositif de cuisson et la partie la plus bajo de la hotte de cuisine ne doit pas etre inférieure a 50cm dans le cas de cuisinières electriques et de 70cm dans le cas de cuisinières a gaz ou mixtes.

Si les instructions d'installation du dispositif de cuisson au gaz spécifique une plus grande distance, il faut en tener compte.

La hotte est équipée de chevilles de fixation convenant à la plupart des parois/plafonds. Il est cependant nécessaire de s'adresser à un technicien qualifié afin de s'assurer que le matériel est approprié au type de paroi/plafond. La paroi/plafond doit être suffisamment solide pour supporter le poids de la hotte.

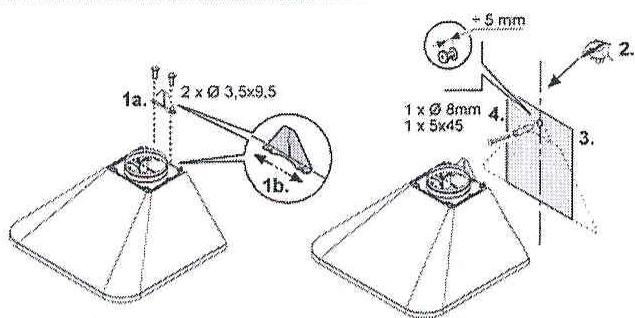

Fixer l'étrier sur l'arrière de la hotte en proximité du cerceau d'admission (Fig.4.1a).

Remarque: l'étrier peut être régèle dans le sens horizontal, ce sera utile pour les petits réglages successifs sur la position de la hotte (Fig.4.1b).

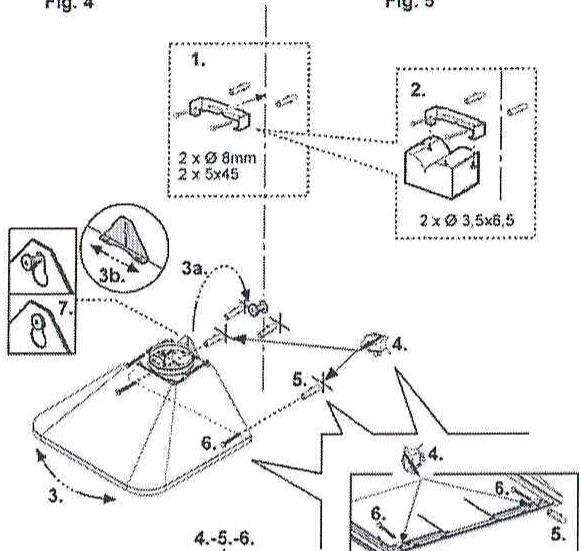

Tracer sur le mur une ligne mediane depuis la table de cuisson jusqu'au plafond. (Fig. 5.2). En tenant compte des distances depuis la table de cuisson, marquer avec un crayon la distance depuis la table de cuisson et appliquer le gabarit (si il est inclus) au mur sur la marque (Fig. 5.3).

Marquer le trou à faire, percer et insérer la chevelle et visser partiellement 1 vis (Fig. 5.4).

Fixer le support de la cheminée à la paroi le plus pres possible du plafond (Fig. 6.1). Pour la version filtrante, à ce point-ci, prévoir aussi le fixage du déflecteur (Fig. 6.2).

Accrocher la hotte à la vis partiellement vissee (Fig. 6.3a -s'il est nécessaire la hotte peut être régée horizontallyment en repositionnant l'étrier- Fig. 6.3b).

Marquer les 4 points de fixation définitif de la hotte : 2 en bas : en enlevant les filtres anti-graisse (Fig. 6.4), 2 en haut sur les côtes de l'étrier. Enlever la hotte, percer, ins*rer les chevilles (Fig. 6.5), accrocher la hotte, insérer et visser bien les vis (Fig. 6.6 - Fig. 6.7).

Version aspirante : les vapeurs sont aspirées et renvoyées à l'extérieur à travers un conduit d'échéappement lequel est fixé au cerceau d'admission situé sur le haut de la hotte.

Attention! Si la hotter est équipée d'un filtré au charbon monté, celui-ci doit être enlevé.

L'air évacué ne doit pas être canalisé à travers un conduit utilisé pour évacuer les fumées produites par des apparèils à gaz ou alimentés par d'autres combustibles, il doit posseder une sortie

indépendante. Toutes les normes nationales relatives à l'évacuation de l'air doivent être respectées.

Version filtrante : l'air filtré passée à travers un filtré au charbon et est recyclé dans la pierce environnante.

Attention! Si la hotte n'est pas équipée d'un filtré au charbon, celui-ci doit être commandé et monté avant l'utilisation.

nstallation de la cheminée téléscopique.

Brancher la hotte au réseau électrique et fixer la cheminée téléscopique à son support avec 2 vis et faire glisser la partie inférieure jusqu'à son siège situé sur le côté de la partie supérieure de la hotte (Fig. 7).

Fig. 4

Fig. 6

Description de l'appareil

FR

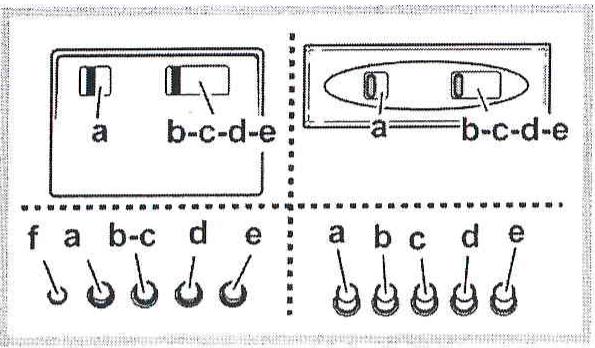

Panneau de commande

La hotte est munie d'un panneau de contrôle situé sur la partie antérieure de la hotte, avec touches ou boutons, selon le type en possession, consulter, pour le fonctionnement, le texte ci-dessous et le dessin correspondant.

! Pour favoriser une évacuation optimale des odeurs, il est conseilé de mettre en marche la hotte, à la vitesse minimale, avant de commencer la cuisson. Il est conseillé, en outre, de l'eteindre 10/15 minutes après avoir terminer de cuisiner.
Il est conseilé d'effectuer les fritures sous la hotter seulement sous une surveillance constante.
! Il est interdirit de cuisiner des mets flambés sous la hotte à cause du risque de provoquer des incendies.

Le meilleur rendement de la hotte s'obtient grâce à l'évacuation à l'extérieur : il est conseilé d'utiliser la hotte dans cette version en tant que possible.

Version à évacuation extérieure

Les vapeurs sont evacuées vers l'extérieur à travers un conduit d'évacuation fixé à la bride de raccord qui se trouve au-dessus de la hotte.

Le diamètre du tuyau d'évacuation doit être égal à celui de la bride de raccord.

Attention! Le tuyau d'évacuation n'est pas fourni et doit être acheté à part.

Sur la partie horizontalale, le tuyau doit avoir une legere inclinaison vers le haut (10^ env.) de façon a convoyer plus facilement l'air vers l'extérieur.

Si la hotte est équipée d'un filtre à charbon, ce dernier doit être enlevé.

Fonctionnement en version recyclage

Il convient d'utiliser un filtré à charbon actif, disponible auprès de votre revendeur habitual.

L'air aspiré sera dégraissé et désodorisé avant d'être refoumé dans la pierce à travers la grille supérieure.

! Pendant les travaux de nettoyage et d'entretient il est nécessaire d'isoler toujours la hotte du réseau d'alimentation. Débrancher donc la prise. Afin d'assurer une efficacité optimale et constante de la hotte, il est recommendé d'effectuer régulièrement l'entretient (tous les 10 jours environ).

Nettoyage

La hotte doit être régulièrement nettoyée à l'intérieur et à l'extérieur (au moins à la même féquence que pour l'entretien des filtres àGRAisse). Pour le nettoyage, utiliser un chiffon humidifié avec un dédTergent liquide neutr. Ne pas utiliser de produit contenant des abrasifs.

NE PAS UTILISER D'ALCOOL!

ATTENTION:

Il y a risque d'incendie si vous ne respectez pas les instructions concernant le nettoyage de l'appareil et le remplacement ou le nettoyage du contrôle.

La responsabilité du constructeur ne peut enaucun cas etre engagee dans le cas d'un endommagement du moteur ou d'incendie lies a un entretien néglige ou au non respect des consignes de sécurité precedemment mentionnées.

Nettoyage des filtres anti-gras

Il retient les particules de graisse issues de la cuisson.
Le filtré doit être nettoyé une fois par mois avec des déterments non agressifs, à la main ou dans le lavevaisselle à faibles températures et cycle rapide.

Le lavage du filtré anti-graisse métallique au lavevaisselle peut en provoquer la décoloration. Toutefois, les caractéristiques de filtrage ne seront enaucun cas modifiées.

Pour démonter le filtré anti-graisse, tirer la poignée de décrochement à ressort.

Montage et remplacement du filtré

Le filtré au charbon doit être changé tous les 4 mois.

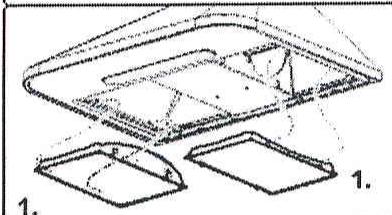

1-Enlever le filtré anti-graisse (a.b)

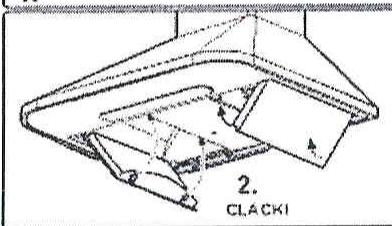

2-Monter les filtres comme illustré dans les figures cédssous.

3-Pour le démontage procédé dans le sens inverse.

4-Remetre les frittes anti-graisse.

Remplacement des lampes

Débrancher la prise!

Ampoule/s

Enlever le panneau de dessous etsterol les ampoules qui doivent etre changées. Utiliser seulement des ampoules de 40w.

Avant de toucher les ampoules, s'assurer qu'elles soient froides.

Ampoules halogène :

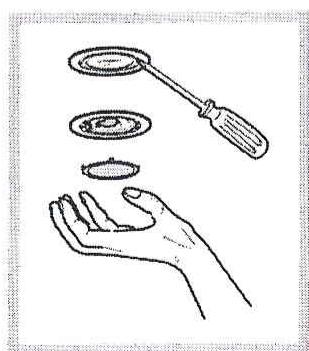

Utiliser un petit tournevis plat ou un autre outil apte à faire levier. Remplacer l'ampoule halogène avec une autre ayant la même valeur (12V -20W max - G4).

Refermer le tout jusqu'au déclic de fixation.

Sécurité générale

! Ne pas raccorder l'appareil au circuit électrique avant que le montage ne soit complètement terminé.

Avant toute opération de nettoyage ou d'entretien, débrancher la hotte du circuit électrique en retardant la prise ou en coupant l'interrupteur général de l'habitation.

L'appareil n'est pas destiné à une utilisation par des enfants ou des personnes à capacités physiques, sensorielles ou mentales réduites et sans experience et connaissance à moins qu'ils ne soient sous la supervision ou formés sur l'utilisation de l'appareil par une personne responsable de leur sécurité.

! Les enfants doivent être surveillés afin qu'ils ne jouent pas avec l'appareil.

Ne jamais utiliser la hotte sans que la grille ne soit montée correctement!

! La hotter ne doit JAMAIS être utilisée comme plan pour déposer quelque que chose sauf si cela est expressément indiqué.

! Quand la hotte est utilisée en même temps que d'autres apparèils à combustion de gaz ou d'autres combustibles, le local doit dispose d'une ventilation suffisante.

! L'air aspiré ne doit jamais être envoyé dans un conduit utilisé pour l'évacuation des fumées produites par des apparèils à combustion de gaz ou d'autres combustibles.

Il est formellement interdit de faire flamber les aliments sous la hotte.

L'utilisation de flammes libres peut entraîner des dégats aux filtrés et peut donner lieu à des incendies, il faut donc les éciter à tout prix.

La friture d'aliments doit être réalisée sous contrôle pour éviter que l'huile surchauffée ne prenne feu.

En ce qui concerne les mesures techniques et de sécurité à adopter pour l'évacuation des fumées, s'en tener strictement à ce qui est prévu dans les règlements des autorités locales compétentes.

La hotte doit être régulierement nettoyée, aussi bien à l'intérieur qu'à l'extérieur (AU MOINS UNE FOIS PAR MOIS, respecter néanmoins les instructions relatives à l'entretien fournies dans ce manuel).

• La non observation de ces normes de nettoyage de la hotte et du changement et nettoyage des filtres compte des risques d'incendie.

! Ne pas utiliser ou laisser la hotte sans que les ampoules soient correctement placées pour évider tout risque de chocolélectrique.

La société décline toute responsabilité pour d'eventuels inconveniens, dégats ou incendies provoqués par l'appareil et dérivés de la non observation des instructions reprises dans ce manuel.

Mise au rebut

! Décharge du matériel d'emballage: s'abstenir aux normes locales, ainsi les emballages pourront être recyclés.

! En cas d'anomalie, s'adresser au service d'assistance technique autorisé et exiger des pieces de rechange d'origine.

! Les informations et les données techniques peuvent subir des changements et le producteur, en conformité avec les progrès de la technique, maintain le droit d'apporter des modifications qu'il retient nécessaires sans être obligé de prévenir à l'avance.

Cet appeareil porte le symbole du recyclage conformément à la Directive Européenne 2002/96/CE concernant les Déchets d'Équipements Électriques et Électroniques (DEEE ou WEEE).

En procedant correctement à la mise au rebut de cet apparéil, vous contribuerez à empêcher toute conséquence nuisible pour l'environnement et la santé de l'homme.

Le symbole présent sur l'appareil ou sur la documentation qui l'accompagne indique que ce produit ne peut enaucun cas etre traité comme déchet menager. Il doit par conséquent etre remis a un centre de collecte des déchets charge du recyclage des équipements électriques et Electroniques.

Pour la mise au rebut, respectez les normes relatives à l'élimination des déchets en vigueur dans le pays d'installation.

Pour obtenir de plus amples détails au sujet du contrôle, de la récapération et du recyclage de cet article, veuillez vous adresser au bureau compétent de toute commune, à la société de collecte des déchets ou directement à votre revendeur.
