SLVA34 - Réfrigérateur SAUTER - Notice d'utilisation et mode d'emploi gratuit

Type d'appareil	Réfrigérateur
Modèle	Non précisé
Capacité totale	Non précisé
Classe énergétique	Non précisé
Type de froid	Non précisé
Nombre de portes	Non précisé
Volume réfrigérateur	Non précisé
Volume congélateur	Non précisé
Consommation électrique annuelle	Non précisé
Niveau sonore	Non précisé
Dimensions (HxLxP)	Non précisé
Poids	Non précisé
Type de dégivrage	Non précisé
Couleur	Non précisé
Garantie	Non précisé

FOIRE AUX QUESTIONS - SLVA34 SAUTER

Comment allumer le SAUTER SLVA34 ?

Pour allumer le SAUTER SLVA34, tournez le bouton de commande sur la position de votre choix. Assurez-vous que l'appareil est branché sur une prise électrique fonctionnelle.

Que faire si le SAUTER SLVA34 ne chauffe pas ?

Vérifiez que l'appareil est correctement branché et que le bouton de commande est réglé sur une température adéquate. Si le problème persiste, contactez le service client.

Comment nettoyer le SAUTER SLVA34 ?

Débranchez l'appareil et laissez-le refroidir. Utilisez un chiffon doux et humide pour nettoyer la surface. Évitez les produits abrasifs qui pourraient rayer le revêtement.

Le SAUTER SLVA34 fait un bruit étrange, que faire ?

Un léger bruit de ventilation est normal. Si le bruit est fort ou inhabituel, débranchez l'appareil et contactez le service client pour une assistance.

Puis-je utiliser le SAUTER SLVA34 à l'extérieur ?

Non, le SAUTER SLVA34 est conçu pour un usage intérieur uniquement. Ne l'exposez pas à l'humidité ou à des conditions extérieures.

Quelle est la puissance du SAUTER SLVA34 ?

Le SAUTER SLVA34 a une puissance de 2100 watts, ce qui permet une chauffe rapide et efficace.

Comment régler la température sur le SAUTER SLVA34 ?

Utilisez le bouton de commande pour sélectionner la température souhaitée. Les réglages vont généralement de 60°C à 240°C.

Y a-t-il une garantie pour le SAUTER SLVA34 ?

Oui, le SAUTER SLVA34 est généralement couvert par une garantie de deux ans. Conservez votre reçu pour toute réclamation.

Que faire si la lumière indicatrice ne s'allume pas ?

Vérifiez que l'appareil est branché et que le bouton de commande est en position 'ON'. Si la lumière ne s'allume toujours pas, le produit peut nécessiter une réparation.

Est-ce que le SAUTER SLVA34 dispose d'un mode de sécurité ?

Oui, le SAUTER SLVA34 est équipé d'un système de sécurité qui l'éteint automatiquement en cas de surchauffe.

MODE D'EMPLOI SLVA34 SAUTER

Il est très important que cette notice d'utilisation soit gardée avec l'appareil pour toute future consultation. Si cet appleil avait été vendu ou transféré à une autre personne, assurez-vous que la notice d'utilisation suivie l'appleil, de façon à ce que le nouvel utiliseur puisse être informé du fonctionnement de celui-ci et des averissements relatifs.

Si cet apparéil, muni de fermeture magnétique, doit être employé pour en remplaçer un autre avec une fermeture à ressort, nous vous conseillons de rendre celle-ci inutilisable avant de mettre l'ancien apparéil de côté. Cela dans le but d'éviter que des enfants puissant s'y renfermer et se mettre ainsi en danger de mort. Ces avertissements sont disponibles pour votre suturet et pour cette d'autrui. Nous vous prions donc de bien pouvoir les dire attentivement avant d'instructor et d'utiliser l'appareil.

Sécurité

• Cet apparéil n'est pas destiné à être utilisé par des enfants ou des personnes dont les capacité physiques, sensorielles ou mentales, ou le manque d'expérience et de connaissance les empêchent d'utiliser l' apparéil sans risque lorsqu'ils sont sans surveillance ou en l'absence d'instruction d'une personne responsable qui puisse leur assurer une'utilisation de l' apparéil sans danger.
• Débranche toujours la prise de courant avant de procéder au nettoyage interieur et extérieur de l'appareil et au remplacement de la lampe d'éclairage (pour les apparêils qui en sont écipés).
• Ne consommez pas certains produits tels que les batonnets glacés dès leur sortie de l'appareil; la température très basse à laquelle ils se trouvent peut provoquer des brûlures.
• Cet apparéil est lourd. Faites attention lors du déplacement.
• Faites très attention lorsque vous déplacez l'appareil afin de ne pas endommager des parties du circuit de réfrigérant et ainsi d'éviter le risque de fuites de liquide.
• L'appareil ne doit pas être situé à proximité de radiateurs ou cuisinières à gaz.
• Evitez une exposition prolongée de l'appareil aux rayons solaires.
• Il doit y avoir une circulation d'air suffisante à la partie arrrière de l'appareil et il faut éviter tout endommagement du circuit réfrigérant.
• Seulement pour congélateurs (sauf modèles encastrés): un emplacement optimal est la cave.
• Ne pasmettre d'instrumentselectriquesa l'intérieur de l'appareil (sorbettiere, par exemple).

Service/Réparation

• Une éventuelle modification à l'installation électrique de votre maison qui avait été nécessaire pour l'installation de l'appareil ne devra être effectuee que par du personnel qualifie.

• Il est dangereux de modifier ou d'essayer de modifier les caractéristiques de cet apparéil.

• Cet apparéil contient des hydrocarbures dans son circuit de réfrigérant; l'entretien et la recharge ne doit donc être effectués que par du personnel autorisé.
• En cas de panne, n'essayez pas de réparer l'appareil vous-même. Les réparations effectuees par du personnel non qualifié peuvent provoquer des dommages. Contactez le Service ÀpRES-Vente le plus proche et n'exigez que des pièces détachées originales.

Installation

• Assurez-vous, après avoir installé l'appareil, que celui ne repose pas sur le cable d'alimentation. Important: en cas de dommage au cable d'alimentation, il faudra le replacer avec un cable spécial ou un ensemble disponibles chez le fabricant ou le service technique après-vente.
• L'appareil se réchauffe sensibilment au niveau du condenseur et du compresseur. Veillez à ce que l'air circule librement tout autour de l'appareil. Une ventilation insuffisante entrainerait un mauvais fonctionnement et des dommages sur l'appareil. Suivez les instructions données pour l'installation.
• A cause du système de transport, l'huile contenue dans le compréseur pourrait s'écouler dans le circuit réfrigérant. Attendez 2 heures au moins avant de brancher l'appareil pour permettre à l'huile de refluer dans le compréseur.

Utilisation

• Les réfrigérateurs et/ou congélateurs menagers sont destinés uniquement à la conservation et/ou congélation des alimentés et des boissons.
  Pour le bon fonctionnement de votre apparéil, la température ambiente du local doit être comprise entre +18^ et +43^ (Classe T); +18^ et +38^ (Classe ST); +16^ et +32^ (Classe N); +10^ et +32^ (Classe SN); La classe d'appartenance est indiquée sur la plaque signalétique.

ATTENTION: En dehors des températures ambantes indiquées par la classe climatique d'appartenance de ce produit, il est obligatoire de respecter les indications suivantes: lorsque la température ambiente descend sous la valeur minimum, la température de conservation du compartmenting concélateur peut ne pas être garantie; il est donc conseillé de consommer les produits que ce dernier contient au plus vite.

• Un produit décongelé ne doit jamais être recongelé.
• Suívez les indications du fabricant pour la conservation et/ou congélation des alimentés.
• Dans tous les apparciels de réfrigération et condensation il y a des surfaces qui se couvrent de givre. Suivant le modele, ce givre peut être éliminé automatiquement (dégivrage automatique) ou bien manuellement.
• N'essayez jamais d'enlever le givre avec un objet métallique, vous risqueriez d'endommager irréparablement l'évaporateur. N'employez pour cela que une spatule en plastique.
• De même, ne décollez jamais les bacs à glace avec un couteau ou tout autre object tranchant.
• Ne placez ni bouteilles ni boîtes de boissons gazeuses dans le congélateur/compartment à basse température, elles pourraient exploser.

Protection de l'environnement

Cet apparéil ne contient pas, dans son circuit de réfrigérant et ses matières isolantes, de gaz réfrigérant nocif à la couche d' ozone. L' apparéil ne doit pas être mis au rebut avec les ordures menagères et la ferraille. Il faut éviter d'endommager le circuit de réfrigérant, surtout à l'arrière de l' apparéil, pres de l'échangeur thermique. Vous pouvez vous renseigner sur les centres de ramassage auprès de votre bureau municipal. Les matérielaux utilisés dans cet apparéil identifiés par le symbole sont recyclables.

Elimination des vieux apparéils

Le symbole sur le produit ou son emballage indique que ce produit ne peut etre Traits comme déchet ménager. Il doit plus etre remis au point de ramassage concenre, se chargeant du recyclage du matériel électrique et electronique. En vous assurant que ce produit est eliminé correctement, vous favorisez la prévention des conséquences négatives pour l'environnement et la santé humaine qui, sinon, seraient le résultat d'un traitement inapproprié des déchets de ce produit. Pour obtenir plus de détails sur le recyclage de ce produit, veuillesczepre contact avec le bureau municipal de votre région, votre service d'élimination des déchets ménagers ou le magasin où vous aze achete le produit.

RENSEIGNEMENTS POUR L'ELIMINATION DES MATÉRIAUX D'EMBALLAGE

Tous les matériaux et les accessoires utilisés pour emballer nos grands électroménagers, sauf ceux qui sont en bois recyclables et peuvent donc se récapuérez.

Voici ce que nous vous conseillons:

• Déposez les emballages en papier, en carton et en carton ondulé aux endroits prévus pour le ramassage de ce genre de matériel.
• Mettez les pièces en plastique dans les conteneurs prévus à cet effet. Si ce genre de conteneurs n'existent pas encore à l'endetroit où vous habitez, vous pouvez éliminer les matériaux en question en les mettant dans les ordures menagères.

Pour les emballages de matieres plastiques recyclables, par example:

Les exemples reportent les symboles suivants:

PE pour polyéthylène ^** 02 = ^ PE-HD; 04 = ^ PE-LD
PP pour le polypropylène
PS pour le polystyrene

PIÉCES EN MATIÈRE PLASTIQUE

Pour faciliter l'élimination et :ou le recyclage des matériaux, la plupart des pieces de l'appareil ont une contrémarque qui en facilitate l'identification.

SOMMAIRE

Avertissements et conseils importants 3

Renseignements pour I'elimination des matériaux d'emballage 4

Utilisation - Nettoyage - Tableau de commande - 5

Utilisation - Display - Fonctionnement - Activation des fonctions - Arret de l'appareil

Réglage de la température 6

Utilisation - Securité alimentaire - Fonction shopping - Alarme sonore porte ouverte ............................7

Utilisation - Refrigeration - Recyclage de l'air - Tablettes amovibles

Positionnement des balconnets de la contre-porte 8

Conseils - Conseils pour la réfrigération - Entretien - Arrêt prolongé - Nettoyage - Changement de . . .

l'ampoule 9

Dégivrage -Anomalie de fonctionnement -Informations techniques -Installation - Emplacement 10

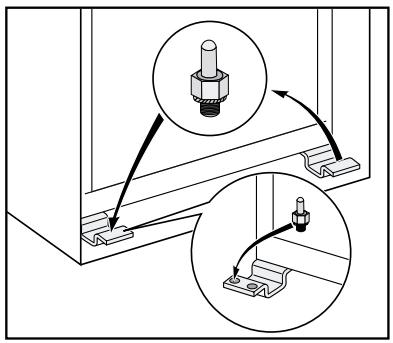

Arrêts pour tablettes - Branchement électrique - Réversibilité des portes 11

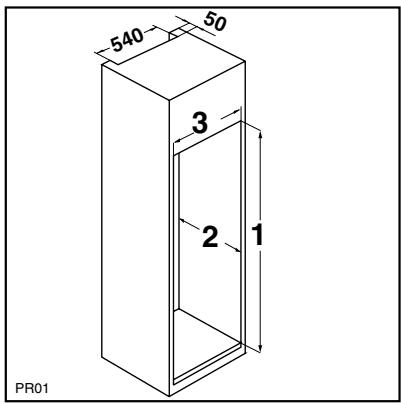

Installation - Instructions pour I'encastrement 12

UTILISATION

Nettoyage

L'appareil étant convenablement installé, nous vous conseillons de le nettoyer soigneusement avec de l'eau tiède savonneuse, pour enlever l'odeur caractéristique de «neuf».

N'utilise pas de produits abrasifs, de poudre à recycler ni d'éponge métallique.

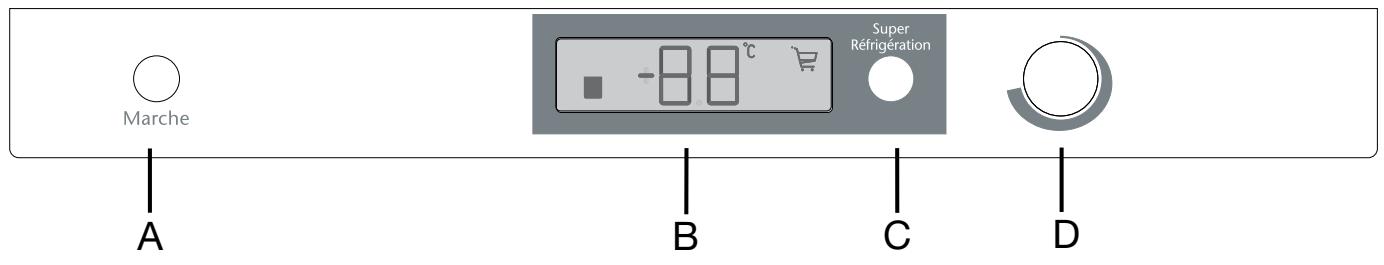

Tableau de commande

A - Bouton de l'appareil
B - Indicateur de température et de fonction
C - Bouton de fonction Super Réfrigération/ reset allarme
D-Thermostat du refrigerateur

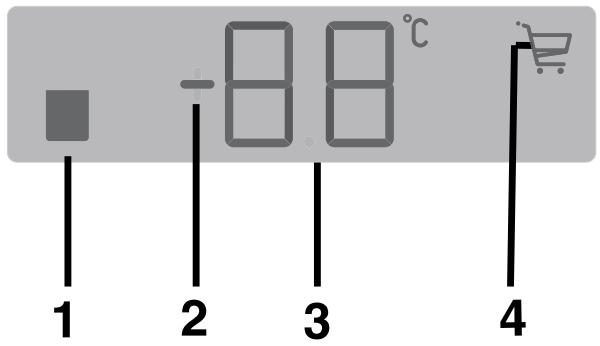

1. Indicateur d'allarme d'ouverture de la porte
2. Indicateur de température positive or negative
3. Indicateur de température
4. Si en fonction, indique que la fonction shopping est active

Fonctionnement

Après avoir branché la prise de courant au secteur, si l'afficheur LCD ne s'illumine pas, presser la touche (A), de mise en marche de l'appareil.

Dès que l'appareil est allumé, le panneau de commande affiche les indications suivantes :

• Le symbole (2) sera positif pour indiquer que la température est positive.

En plaçant le bouton du refrigérateur. (D) sur une position intermédiaire, l'appareil sera prédisposé pour fournir la température suivante :

environ +5^ dans le refrigerateur.

Activation des fonctions

A chaque pression de la touche C, les fonctions suivantes s'activent en sens horsaire :

Symbole 4 : fonction shopping.

Aucun symbole : fonctionnement normale

Arrêt de l'appareil

L'arrêt de l'appareil s'obtient en pressant la touche (A) pendant plus d'1 seconde. Àpres quoi un signal indiquera le compte à rebours de la température, de 3-2-1.

Lorsqu'on étèint l'appareil, l'afficheur (B) s'éteint également.

Utilisation du compartment regrivérateur

Réglage de la température

La température est régée automatiquement et peut être augmentée (moins froid) ou bien diminuée (plus froid) en le tournant dans le sens horraine. En tout cas, l'exacte position doit être repérée en considérant que la température interne dépend des facteurs suivants:

• température ambiente;
  fréquence d'ouverture des portes;
• quantité d'aliments conservés;
• emplacement de l'appareil.

Nous vous conseillons de placer le bouton sur la position intermédiaire pour obtenir une température interne d'environ +5^ .

Important

Si le thermostat est régé sur la position de froid maximum, lorsque la température ambiente est élevé et que l'appareil est plein, il est possible que le compresseur fonctionne en régime continu. Dans ce cas, il y a un risque de formation excessive de givre sur la paroi postérieure à l'intérieur de l'appareil. Pour éviter cet inconvenient, placez le thermostat sur une position moins élevée, de façon à permettre un dégivrage automatique et, par conséquent, des économies de courant.

SECURITE ALIMENTAIRE

Explication signalétique de la zone froide

Le symbole ci-contre indique l'emplacement de la zone la plus froide de votre réfrigérateur.

Zone la plus froide: inférieure ou égale à +4° C

Viandes, volailles, poissons, charcuteries, plats préparés, salades composées, préparations et pâtisseries à base d'œufs ou de crème, pâtes fraîches, pâté à tarte, pizza/quiches, produits frais et fromages au lait cru, légumes prêts à l'emploi vendus sous sachet plastique et plus généralement, tout produit frais dont la date limite de consommation (DLC) est associée à une température de conservation inférieure ou égale à +4°C.

Indicateur de températe

Thermostat à régler

Température correcte

L'indicateur de température permet de contrôler le bon fonctionnement de votre réfrigérateur.

L'indicateur presente la mention "OK" lorsque la zone la plus froide atteint une température inférieure ou égale à 4^ .

Si la température est supérieure à 4^ , l'indicateur reste noir. L'utilisateur doit alors faire baisser la température de son réfrigérateur en réglectant son thermostat.

ATTENTION: Une ouverture prolongée de la portu du réfrigérateur entraine une hausse de la température interne. Afin de bien mesurer la température, la lecture de l'indicateur doit être effectue dans les 30 secondes.

Fonction Shopping

Si l'on a besoin d'introduire une grande quantité d'aliments chauds, par exemple après avoir fait ses courses, il est conseillé d'activer la fonction Shopping pour les refroidir plus rapidement et pour éviter une hausse de la température des autres alimentés se trouvant deja dans le réfrigérateur.

La fonction Shopping s'active en appuyant sur la touche C (plusieurs fois, si nécessaire) jusqu'à ce que

I'icone correspondante ne s'affiche.

La fonction Shopping s'eteindra automatiquement après environ 6 heures.

Durant la fonction Shopping, le ventilateur à l'intérieur du réfrigérateur s'active automatiquement.

Il est possible de désactiver cette fonction à tout moment. Pour cela, il suffit d'appuyer sur la touche C (voir paragraphe "Activation des Fonctions").

Alarme sonore porte ouverte

Une alarme sonore signale si la porte reste ouverte pendant environ 5 minutes.

La condition d'alarme de porte ouverte est signalée par:

• clignotement du symbole (1) ;
• éclairage en rouge de l'afficheur LCD ;
• bruit de sonnerie.

Pour faire cesser l'alarme sonore, presser la touche (C).

Au rétablissement des conditions normales (porte fermée):

• le signal sonore s'arrête.

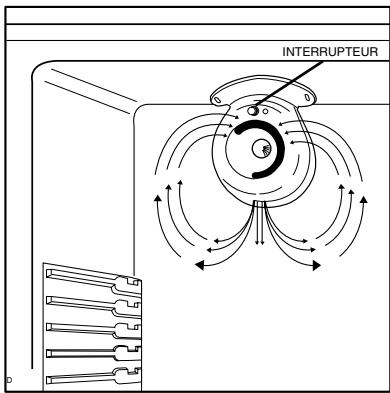

Recyclage de l'air

Un ventilateur (DAC), qui est mis en marche au moyen de l'interrupteur (Fig. 1), se trouve à l'intérieur de l'appareil. Le voyant de fonctionnement s'allume.

L'utilisation du ventilateur est conseillée quand la température ambiente est supérieure à 25^ .

Cet dispositif permet un refroidissement plus vite des alimentes.et une meilleure uniformité de la température à l'intérieur de l'appareil.

Réfrigération

Pour obtenir le meilleur rendement du compartment réfrigérateur:

• n'introduisez pas d'aliments encore chauds ou de liquides en évaporation dans la cuve;
• couvrez les aliments, surtout s'ils sont aromatiques;
• placez les denrées de façon à ce que l'air puisse circuler tout autour.

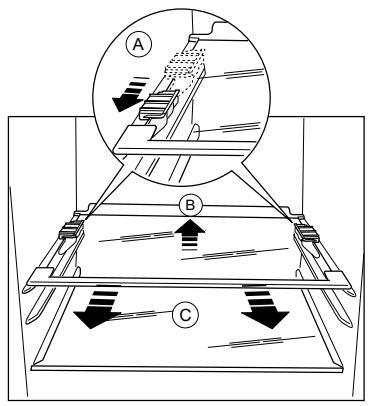

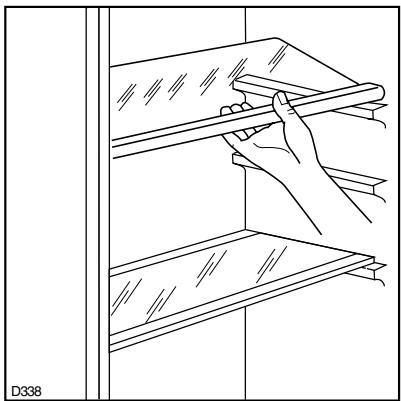

Tabletes amovibles

Les glissières se trouvant sur les parois de la cuve.
vous permettent de positionner les tablettes a
differentes hauteurs, selon vos besoin.

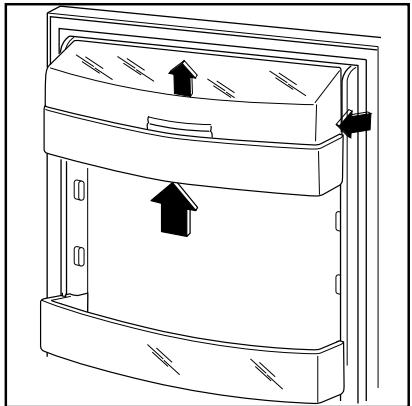

Positionnement des balconnets de la contre-porte

Il est possible de changer de place les balconnets.

A cet effet procédez comme suit:

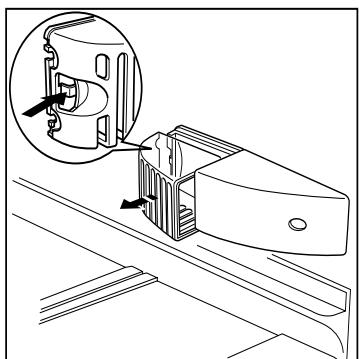

Dégagez les balconnets en agissant dans le sens indiqué par les flèches. Remontez les balconnets à la hauteur désirée.

Fig. 1

i CONSEILS

Conseils pour la réfrigération

Ou placer les denrées?

Viande (de toutes sortes): enveloppez-la dans des sachets en plastique et placez-la sur la tablette en verre au-dessus du(des) bac(s) à légumes.

La période de conservation est de 1 à 2 jours au maximum.

Aliments cuits, plats froids, etc.: placez-les, bien couverts, sur une clayette.

Fruits et légumes: bac(s) à légumes (une fois nettoyés).

Beurre et fromage: enveloppez-les soigneusement dans des feuilles d'aluminium ou de polyéthylène et mettez-les dans les casiers appropriés.

Lait en bouteille: à placer dans l'un des balconnets de la contreporte.

Bananes, pommes de terre, oignon et ail ne doit pas etre coloces dans le refrigerateur, sils ne sont pas conditionnés.

ENTRETIEN

Débranche l'appareil avant toute évaluation.

Attention: Cet apparéil contient des hydrocarbures dans son circuit de réfrigérant; l'entretien et la recharge ne doit donc être effectués que par du personnel autorisé.

Nettoyage

N'utilise jamais d'objets métalliques pour nettoyer l'appareil; vous risquez de l'endommager.

Nettoyez périodiquement l'intérieur de votre apparéil avec de l'eau tiède et du bicarbonate de soude.
Rincez et séchez soigneusement.

Dépoussière le condenseur situé à l'arrière de l'appareil à l'aide d'une Brosse ou d'un aspirateur. Une accumulation de poussière risquérait de diminuer le rendement de l'appareil.

Changement de l'ampoule

Appuyez sur l'enclichetage arrêté et en même temps retirez le couvercle dans le sens de la flèche.

Remplacez-la par un modelesemblable (La puissance maximale est indiquee sur le diffuseur).

Arrêt prolongé

Lorsque l'appareil doit rester à l'arrêtpendant un certain temps, prenez les précautions suivantes: débranchez la prise de courant; videz l'appareil; dégivrez-le et nettoyez-le à fond; laissez les portes entrouvertes pour faire circuler de I'air, de façon à éviter les mauvaises odeurs.

Dégivrage

Le dégivrage du compartment réfrigérateur s'effectue automatiquement, à chaque arrêt du compresseur. L'eau de dégivrage est evacuée dans un bac situé à l'arrière de l'appareil où elle s'évapore.

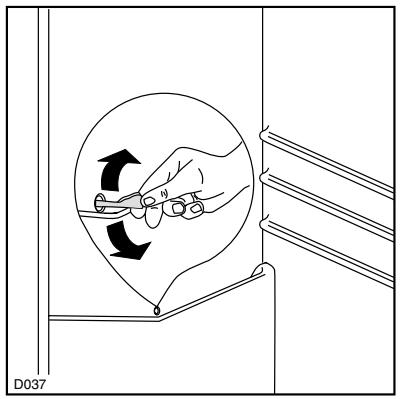

Nous recommendons de nettoyer périodiquement l'orifice d'écoulement de l'eau de dégivrage se trouvant dans la partie centrale de la gouttière du compartment réfrigerateur afin d'éviter que l'eau, en débordant, ne coule sur les denrées stockées dans la cuve. Utilisez à cet effet le bâttonnet se trouvant dans l'orifice.

ANOMALIE DE FONCTIONNEMENT

Si I'appareil marche mal, il faut contrôler:

• si la fiche est bien branchée à la prise de courant et si l'interrupteur est étéint;
• s'il n'y a pas de panne de courant;
• si les commandes sont bien dans la bonne position;
• s'il y a des traces d'eau au fond du compartment et si l'orifice d'écoulement de l'eau de dégivrage est bouché (voir chapitre "Dégivrage").

Une fois que tous ces contrôle ont eté effectués, si l'anomalie de fonctionnement persiste, adressez-vous au Service ÀpRES-Vente le plus proche.

Pour que l'intervention soit plus rapide, au moment de l'appel, il vaut mistroux indiquer le code du modele et le numero d'immatriculation, qui se trouvent sur le certificat de garantie ou sur la plaque d'immatriculation placée à l'intérieur de l'appareil, à gauche et en bas.

INFORMATIONS TECHNIQUES

Tous les renseignements techniques sont indiqués sur la plaque signalétique qui se trouve sur le côte gauche de l'appareil.

INSTALLATION

Emplacement

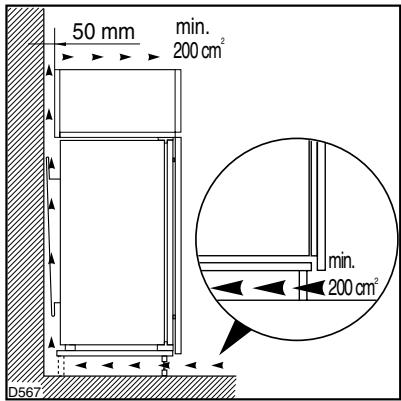

Placez de préférence votre apparéil loin d'une source de chaleur (chauffage, cuisson ou rayons solaires trop intensés).

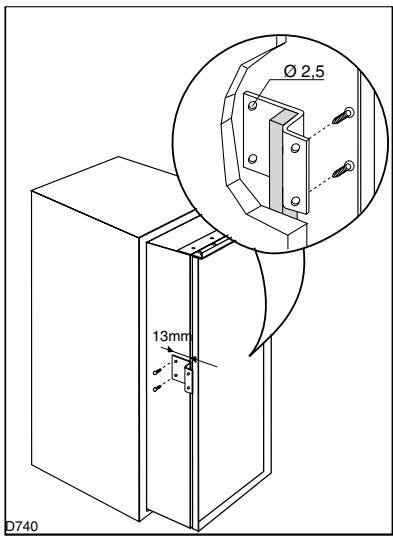

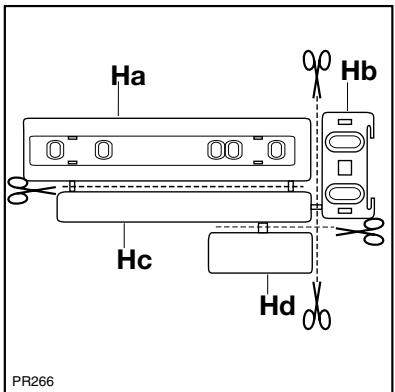

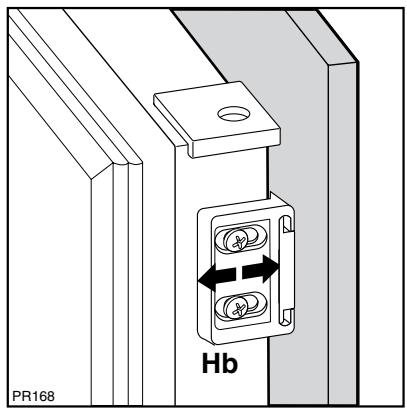

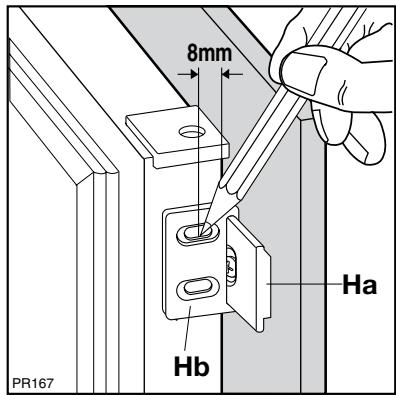

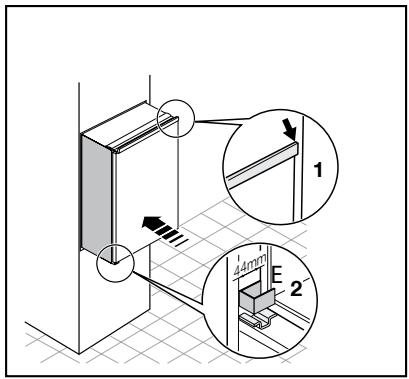

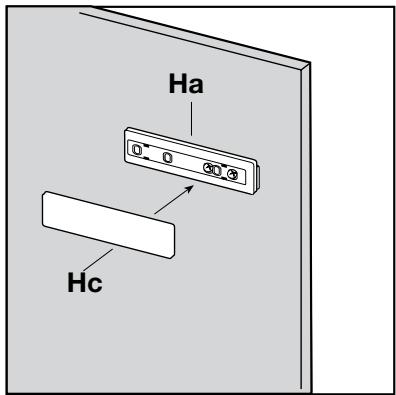

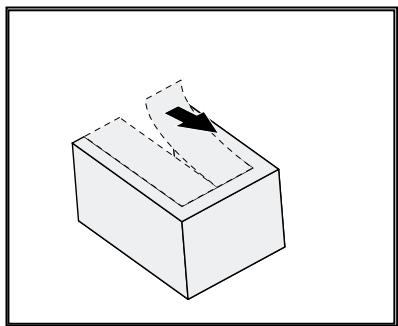

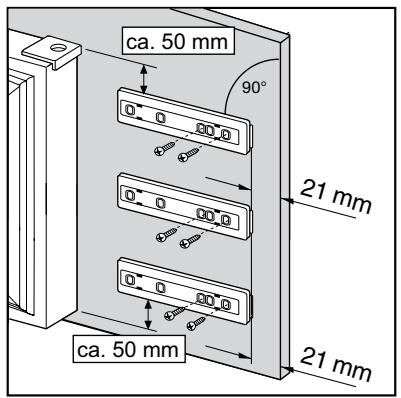

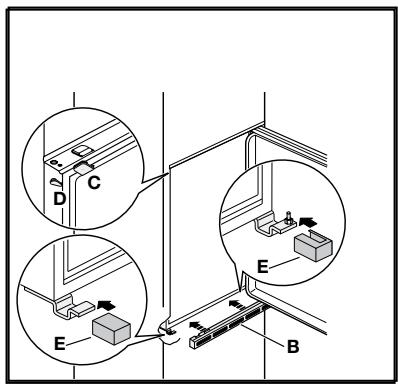

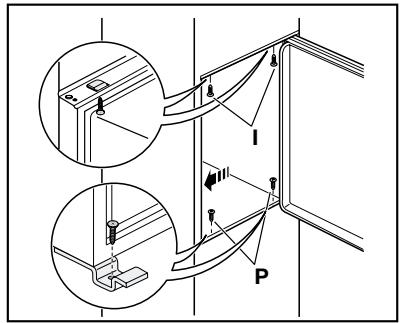

Pour l'encastrement rapportez-vous aux instructions relatives ci-jointes.

! Important:

L'appareil doit pouvoir être débranché du secteur; il est donc nécessaire que la fiche reste accessible une fois que l'installation est terminée.

Arrêts pour tablettes

Votre apparéil est équipé d'arrêts pour clayettes qui permettent de les bloquer pendant le transport.

Pour les enlever, proceder de la façon suivante :

déplacez les arrêts dans le sens de la flèche,

soulevez à l'arrière la clayette et poussez-la vers

I'avant jusqu'à elle se dégage. Retirez les arrêts.

Branchement électrique

Contrôlez, avant de brancher l'appareil, que le

voltage et la fréquence indiqués sur la plaque signalétique correspondant à ceux de votre réseau.

Tolerance admise: ± 6%

Pour l'adaptation de l'appareil à des voltages

différents, l'adjonction d'un autotransformateur d'une puissance ajustée est indispensable.

Il faut absolument brancher l'appareil à une prise de terre réglementaire.

C'est pour cela que la prise du cable d'alimentation

est munie d'un contact prévu exprès. Si la prise de

courant du réseau domestique n'est pas branchée à

la terre, branchez l'appareil à une prise de terre à

part, conformément aux normes en vigueur, en vous adressant à un technicien spécialisé.

Le fabricant décline toute responsabilité, si cette norme de prévention des accidents n'est pas respectée.

Cet-appareil est conforme aux Directives

Communautaires suivantes:

• 87/308 CEE du 2.6.87 concernant la

suppression des interférences radio-électriques

• 73/23 CEE 19/02/73 (Basse Tension) et

• 89/336 CEE 03/05/89 (Compatibilité

Electromagnétique) et modifications

successives.

Réversibilité de la porte

L'appareil est livre avec l'ouverture à droite.

Pour changer le sens d'ouverture de la porte suivez les indications ci-dessous avant l'installation.

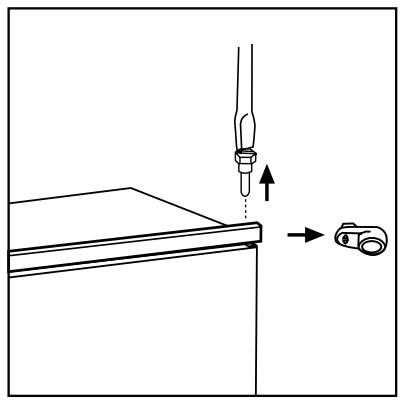

1. Dévissez le pivot supérieur et enlevez l'entretoise
2. Dégagez la porte
3. Dévissez le pivot inférieur avec une clé et repositionnéz-le sur le côte opposé.
4. Remettez la porte en place, insérez la piece d'écartement et revissez le pivot supérieur sur le côte opposé.

Instructions pour l'encastrement

Dimensions de la niche

Hauteur (1) 1780 mm

Profondeur (2) 550 mm

Breite (3) 560 mm

Pour des raisons de sécurité, la ventilation doit être prévue comme indiqué dans le Fig.

Attention: veillez à ne pas obstruer les ouvertures de ventilation.

Il est également nécessaire que la niche soit équipée d'un conduit d'areation ayant les mesures suivantes:

Profondeur 50 mm

Largeur 540 mm

Forer le meuble avec une perceuse dotée d'un foret 2,5 (pénetration maximale 10mm );

fixer l'équerre sur l'appareil.

Veillez à prendre une distance de 44 mm dans le bas de l'appareil entre le bord de l'appareil et la paroi du meuble.

Le cache charnière inférieur qui se trouve dans le sac d'accessoires sert à garantir la position exacte du meuble et de l'appareil.

Veillez également à ce que l'appareil n'écrase pas le cable d'alimentation.

Fixez l'appareil à l'aide des 4 vis livrées à cet effet.

$$ (I = \text {c o u r t e s}) (P = \text {l o n g u e s}) $$

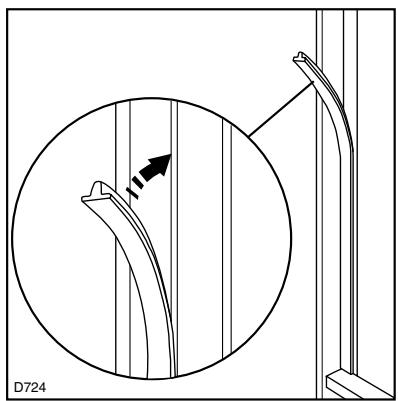

Appliquez le joint à pression, entre l'appareil et le meuble.

Sur le cache plastique (E), qui sert à recouvrir la charnière et le pivot, retirez la piece indiquée, comme illustré.

Cette opération est facilitée par la présence d'une rainure, à l'intérieur du cache charnière, qui facilitite le retrait de cette piece.

"Retirez la piece marquee d'un DX, si le pivot est inséré dans la charnière droite, ou la piece marquee d'un SX si le pivot est inséré dans la charnière gauche."

Appliquez les caches (C-D) sur les ailettes des butées et dans les trouss des charnières.

Appliquez la grille d'aération (B) et les couvres-chemnières (E).

Déparer les pieces Ha, Hb, Hc, Hd comme l'indique de la figure.

Poser la glissière (Ha) sur la partie interne de la porte du meuble comme l'indique la figure et marquer la position des trous externes. ÀpRES avoir pratiqué les trous, fixer la glissière avec les vis fournies.

Fixer par encliquetage le couvercle (Hc) sur la glissiere (Ha).

Ouvrir la porte de l'appareil et celle du meuble à 90^ environ. Introduire l'équerre (B) dans la glissière (A). Tenir ensemble la porte de l'appareil et celle du meuble et marquer la position des trous comme l'indique la figure. Enlever les équerres et pratiquer des trous de 2 mm de 3 à 8 mm du bord externe de la porte. Remettre l'équerre en place sur la glissière et fixer avec les vis fournies.

Pour effectuer l'eventuel alignment de la portedu meuble,utiliser le jeu des trous ovales.

A la fin des opérations, il est nécessaire de contrôler que la porte de l'appareil se ferme parfaitement.

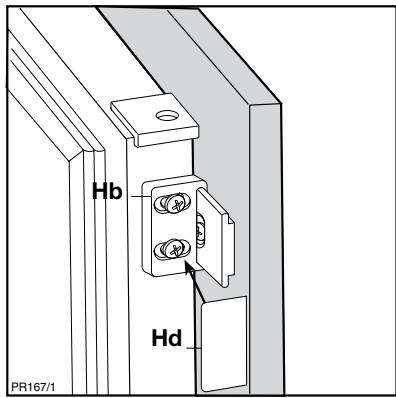

Fixer par encliquetage le couvercle (Hd) sur la glissiere (Hb).

La réversibilité des portes une fois effectuee, contrôle que les joints magnétiques adherent à la carrosserie. Si la température à l'intérieur de la piece est trop BASSE (en hiver, par exemple), il se peut que le joint n'adhere pas parfaitement. Dans ce cas, si on ne veut pas attendre que les joints reconnent leurs dimensions naturelles après un certain temps, on pourra accelerer ce processus en chauffant la partie interessée a I'aide d'un sèche-cheveux.

Service Consommateurs Sauter

BP 9526

95069 CERGY PONTOISE CEDEX

Tel : [phone]*

*0,34 Eur TTC / min à partir d'un poste fixe

Tarif en vigueur au 1 avril 2004

Service fourni par

Brandt Customer Services société par actions simplifiée au capital de 2.500.000 euros
5/7 avenue des Béthunes, 95310 Saint Ouen l'Aumône

RCS Pontoise 440 303 303

Brandt Appliances - S. A. S. au capital de 10 000 000 Euros - RCS Nanterre B 440 302 347
