RF23R62E3S9 - Réfrigérateur SAMSUNG - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Réfrigérateur-congélateur américain (French Door)
Marque	Samsung
Modèle	RF23R62E3S9

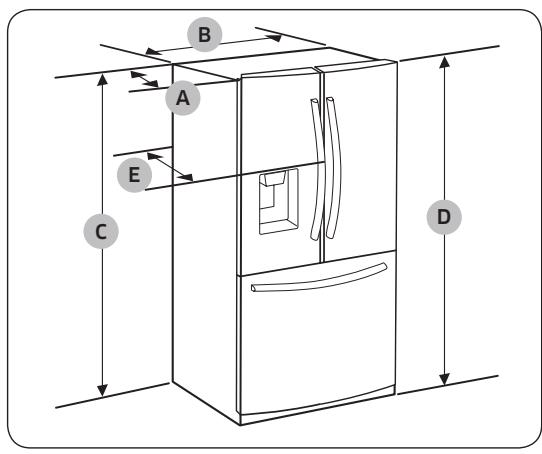

Dimensions (L x P x H)	908 x 726 x 1749 mm (profondeur totale avec poignées : 788 mm)
Volume total net (approximatif)	650 L
Poids net (approximatif)	Environ 120 kg
Alimentation électrique	220-240 V, 50/60 Hz
Classe climatique	SN, N, ST, T (de +10 °C à +43 °C selon classe)
Réfrigérant	R-600a (isobutane) ou R-134a (selon modèle)
Fonctions principales	Distributeur d'eau et de glace (glaçons et glace pilée), machine à glaçons automatique, refroidissement rapide, congélation rapide, alarme de porte, verrouillage des commandes et du distributeur, filtre à eau
Réfrigérateur – plage de température	1 °C à 7 °C (réglable)
Congélateur – plage de température	-15 °C à -23 °C (réglable)
Éclairage	LED (intérieur et extérieur)
Clayettes	Verre trempé, dont une coulissante et une pliable
Bacs de porte	Plusieurs bacs réglables

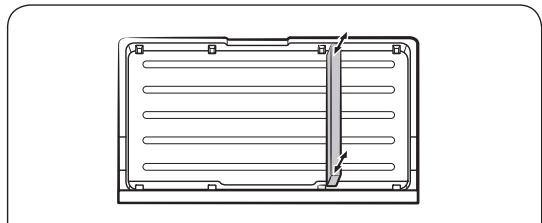

Tiroir à légumes	Oui, avec grille de séparation
Pression d'eau requise (distributeur)	206 à 827 kPa (20 à 125 psi)
Capacité du filtre à eau	Environ 1200 L ou 6 mois
Entretien et nettoyage	Nettoyer l'intérieur avec un chiffon doux et eau tiède ; dégivrage automatique ; nettoyer régulièrement les joints de porte et l'arrière
Sécurité	Alarme de porte, verrouillage enfants (commande et distributeur), mise à la terre obligatoire, consignes d'installation spécifiques
Pièces détachées et réparabilité	Contacter le service client Samsung ; utiliser exclusivement des filtres à eau agréés ; ampoules LED non remplaçables par l'utilisateur

FOIRE AUX QUESTIONS - RF23R62E3S9 SAMSUNG

Pourquoi mon réfrigérateur Samsung RF23R62E3S9 ne refroidit-il pas suffisamment ?

Vérifiez que le cordon d'alimentation est bien branché, que la température est réglée correctement (réfrigérateur entre 1 °C et 7 °C, congélateur entre -15 °C et -23 °C), et que les orifices de ventilation ne sont pas obstrués par des aliments. Assurez-vous également qu'il y a un espace d'au moins 5 cm autour de l'appareil et qu'il n'est pas exposé à une source de chaleur ou à la lumière directe du soleil.

Que faire si de l'eau ne s'écoule pas du distributeur ?

Vérifiez que le distributeur n'est pas verrouillé (appuyez sur Water 3 secondes pour déverrouiller). Assurez-vous que le robinet d'arrivée d'eau est ouvert, et que la pression d'eau est comprise entre 206 et 827 kPa. Si vous avez installé un filtre à eau non agréé Samsung, remplacez-le par un filtre d'origine. Après un remplacement de filtre, purgez le circuit en faisant couler environ 3 litres d'eau.

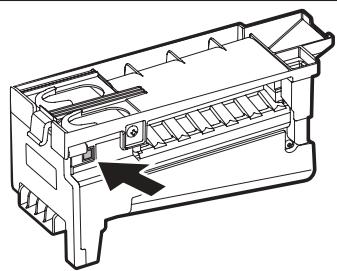

La machine à glaçons ne produit pas de glaçons, que faire ?

Vérifiez que la machine à glaçons est activée (voyant Ice Maker On allumé). Après installation, attendez au moins 24 heures pour les premiers glaçons. Assurez-vous que la température du congélateur est réglée en dessous de -18 °C (ou -20 °C par temps chaud). Si le bac à glaçons est plein de glace fondue, videz-le et réinsérez-le correctement. Vérifiez aussi que le distributeur n'est pas verrouillé.

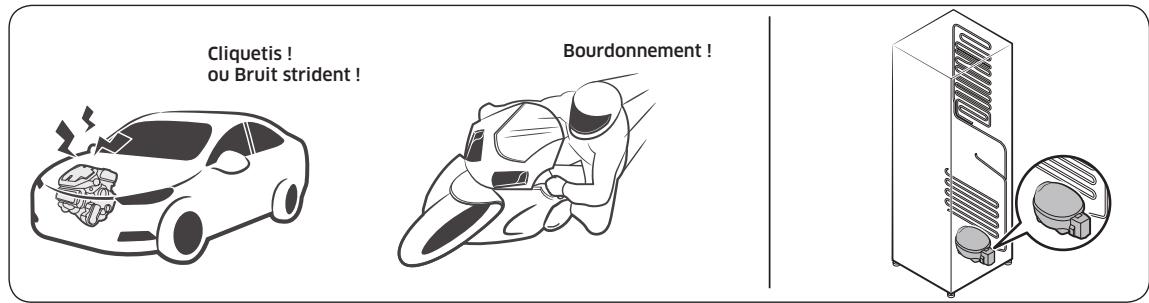

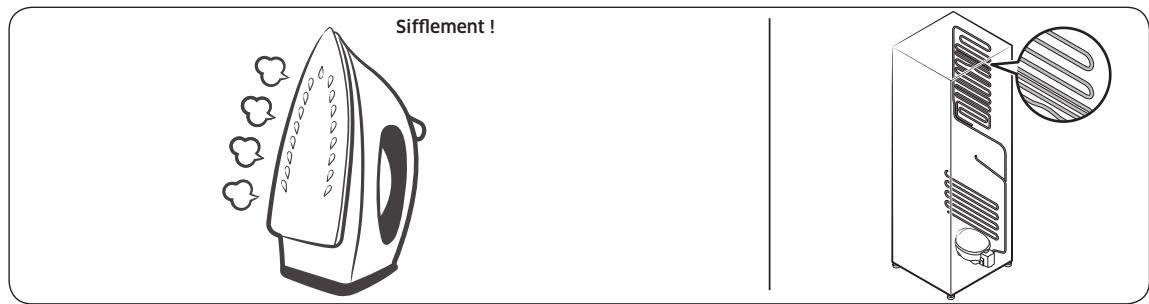

Pourquoi entends-je des bruits anormaux provenant du réfrigérateur ?

Ces bruits sont normaux : le gaz réfrigérant circule (bouillonnement), le ventilateur tourne, les pièces en plastique se contractent/dilatent (craquement), la machine à glaçons émet un bourdonnement lors du remplissage. Si le bruit est très fort ou inhabituel, vérifiez que le réfrigérateur est de niveau et qu'il n'y a pas d'objet à l'arrière. En cas de doute, contactez le service Samsung.

Comment remplacer le filtre à eau du réfrigérateur ?

Fermez le robinet d'arrivée d'eau. Tournez la cartouche du filtre de 90° dans le sens antihoraire (1/4 de tour) pour la déverrouiller, puis tirez-la vers l'extérieur. Insérez une nouvelle cartouche (Samsung d'origine) et tournez-la dans le sens horaire pour la verrouiller. Maintenez le bouton Ice Maker enfoncé pendant 3 secondes pour réinitialiser le témoin. Ensuite, ouvrez le robinet et faites couler de l'eau pendant environ 7 minutes pour purger le système.

Que signifie le voyant rouge 'Filter' qui clignote ?

Le voyant indique qu'il est temps de remplacer le filtre à eau. En général, cela se produit tous les 6 mois ou après environ 1200 litres d'eau distribuée. Après avoir changé le filtre, maintenez le bouton Ice Maker enfoncé pendant 3 secondes pour réinitialiser le compteur et éteindre le voyant.

Comment activer le verrouillage des commandes pour éviter les manipulations par les enfants ?

Sur le panneau principal, maintenez enfoncé le bouton Door Alarm pendant 3 secondes. Le voyant de verrouillage () s'allume et les touches du panneau principal sont désactivées. Pour déverrouiller, maintenez à nouveau le même bouton pendant 3 secondes. Notez que le distributeur possède son propre verrouillage : maintenez Water ou Water/Ice 3 secondes pour verrouiller/déverrouiller le distributeur.

Que faire en cas de condensation à l'intérieur du réfrigérateur ?

La condensation apparaît souvent si la porte est laissée ouverte longtemps ou si des aliments chauds sont placés à l'intérieur. Essuyez l'humidité avec un chiffon sec et assurez-vous que les aliments sont emballés hermétiquement. Vérifiez aussi que le joint de porte est propre et en bon état. Si le problème persiste, réduisez la fréquence d'ouverture de la porte.

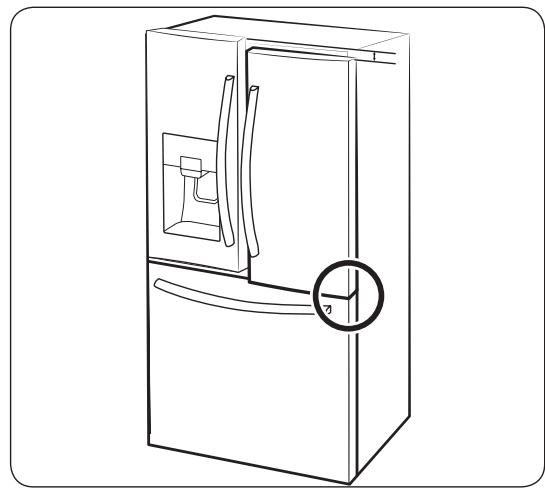

Pourquoi la porte du réfrigérateur ne se ferme-t-elle pas correctement ?

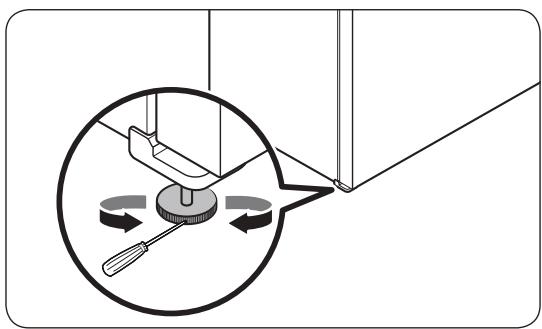

Vérifiez que le réfrigérateur est de niveau (utilisez les pieds avant réglables). Assurez-vous que rien ne bloque la porte (aliments, tiroir mal fermé). Nettoyez les joints de porte avec un chiffon doux et vérifiez qu'ils ne sont pas déchirés ou pliés. Si la différence de hauteur entre les deux portes est trop grande, utilisez les circlips fournis pour ajuster la hauteur (voir notice étape 5).

Comment nettoyer l'intérieur du réfrigérateur sans l'endommager ?

Débranchez l'appareil. Utilisez un chiffon doux non pelucheux humidifié avec de l'eau tiède et un détergent doux. N'utilisez jamais de produits abrasifs, de benzène, de diluant ou d'eau de Javel. Séchez soigneusement toutes les surfaces avec un chiffon sec. N'oubliez pas de nettoyer régulièrement les joints de porte et les orifices de ventilation à l'arrière. Rebranchez après séchage complet.

MODE D'EMPLOI RF23R62E3S9 SAMSUNG

Consignes de sécurité 3

Ce que vous doivent savoir concernant les consignes de sécurité 3

Consignes de sécurité importantes et symboles : 5

Précautions importantes de sécurité 6

Symboles d'advertisement importants concernant le transport et le lieu d'installation de l'appareil 9

Avertissements importants concernant l'installation 10

Installation en toute sécurité 13

Avertissements importants concernant l'utilisation 13

Utilisation en toute sécurité 18

Nettoyage en toute sécurité 20

Avertissements importants concernant la mise au rebut 22

Conseils complémentaires pour une utilisation appropriée 23

Instructions concernant la rigementsation DEEE 24

Installation 25

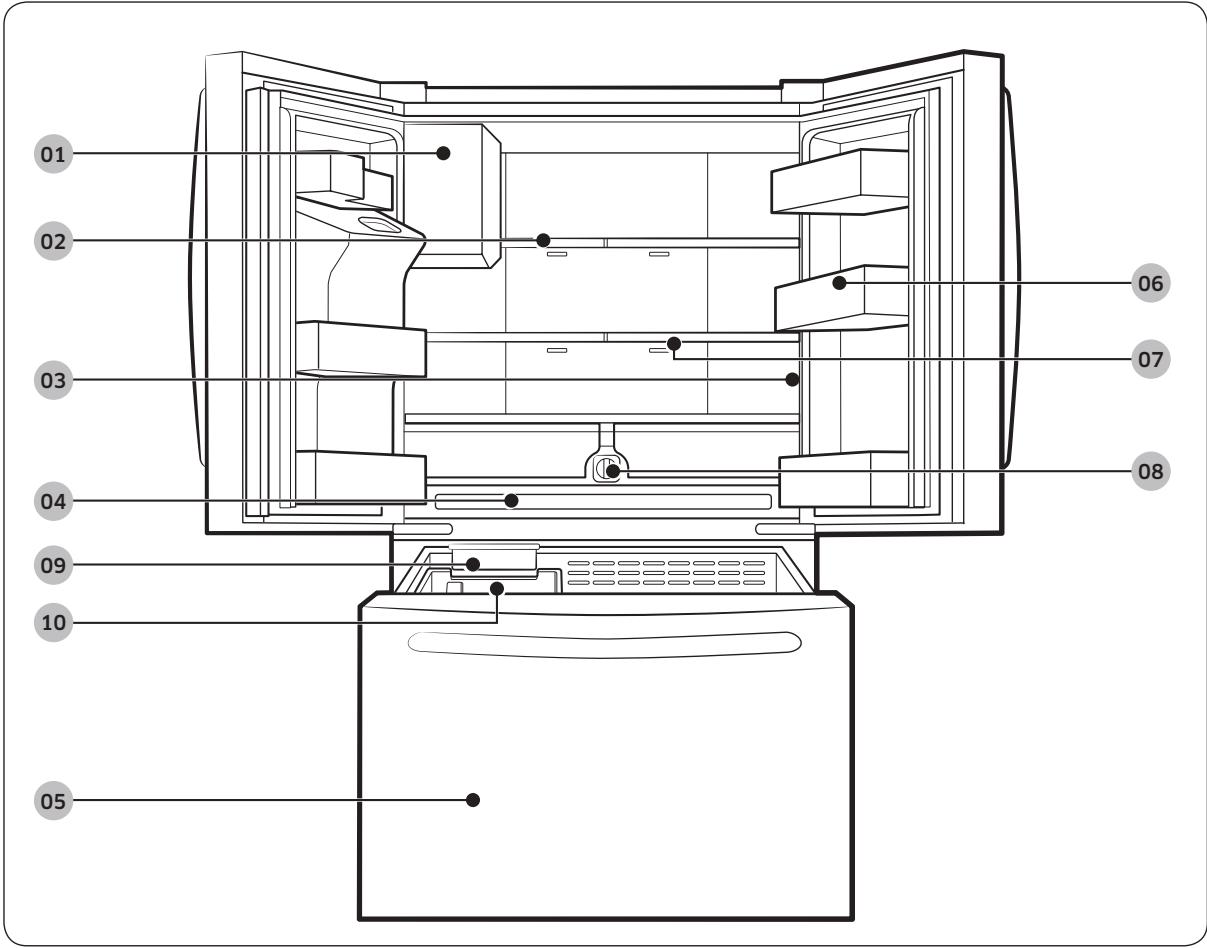

Présentation rapide du réfrigérateur 25

Installation etape par etape 27

Opérations 44

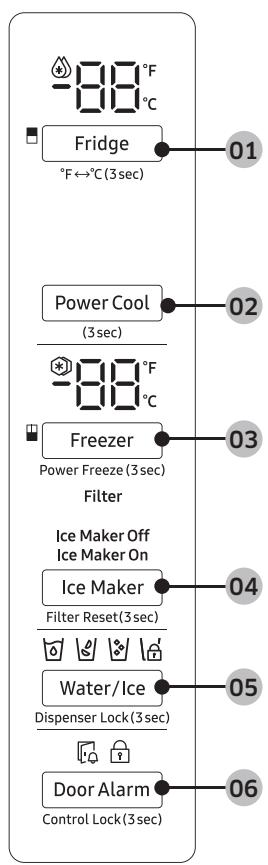

Panneau principal 44

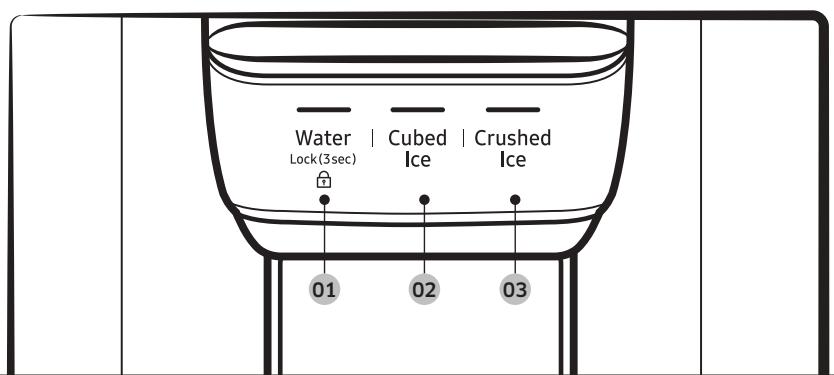

Panneau du distributeur 50

Fonctions speciales 51

Entretien 54

Manipulation et entretien 54

Nettoyage 62

Remplacement 63

Dépannage 66

Généralités 66

Entendez-vous dessons anormaux provenant du réfrigérateur? 70

2 Français

Consignes de sécurité

Avant d'utiliser votre nouveau réfrigérateur Samsung, veuillez lire attentivement ce manuel afin de vous assurer que vous savez comment utiliser de manière sure et efficace ses différentes fonctionnalités.

Ce que vous doivent regardier concernant les consignes de sécurité

• Les averissements et les consignes importantes de sécurité contenus dans ce manuel ne prétendent pas couvrir toutes les situations susceptibles de se produit. Il est de votre responsabilité de faire preuve de bon sens et de prudence lors de l'installation, de l'entretien et du fonctionnement de l'appareil.
• Les consignes d'utilisation suivantes concernent plusieurs modèles ; il est donc possible que les caractéristiques de votre réfrigérateur soient légèrement différentes de celles spécifiées dans ce manuel et que certains symboles d'ajretissement ne s'appliquent pas. Pour toute question, contactez le centre d'assistance le plus proche ou connectez-vous sur www.samsung.com.
• Le gaz réfrigérant utilisé est le R-600a ou R-134a. Vérifiez le gaz réfrigérant utilisé dans votre apparéil sur l'étiquette du compresseur située à l'arrière de l' apparéil ou sur l'étiquette signalétique située à l'intérieur du réfrigerateur. Lorsque cet apparéil contient du gaz inflammable (gaz réfrigérant R-600a), veuillez contacter les autorités locales pour obtenir des renseignements sur la mise au rebut en toute sécurité de votre apparéil.
• Afin d'éviter la création d'un mélange gaz-air inflammable lorsqu'une fuite se produit dans le circuit frigorifique, la taille de la piece où installer l'appareil dépend de la quantité de gaz réfrigérant utilisée.
• Ne démarrez jamais un apparéil qui présente des signes d'endommagement. En cas de doutes, contactez votre revendeur. La piece doit avoir un volume de 1m^3 pour chaque 8 g de gaz réfrigérant R-600a à l'intérieur de l' apparéil.

La quantité de gaz réfrigérant que votre apparéil peut contenir est indiquée sur la plaque signalétique située à l'intérieur de l' apparéil.

Consignes de sécurité

• Le gaz réfrigérant qui pourrait s'échapper des tuyaux risquérer de s'enflammer ou de provoquer des léasons oculaires. En cas de fuite de réfrigérant, n'approche pas de flamme neue, éloignez tout object inflammable de l'appareil et aéréz immédiatement lapiece.
• Le non-respect de cette consigne risquerait de provoquer un incendie ou une explosion.
• Pour éviter de contaminer les aliments, veuillez respecter les instructions suivantes:
• Ouvrir la portependant de longues périodes peut entraîner une hausse considérable de la température dans les compartments de l'appareil.
• Nettoyez régulièrement les surfaces pouvant entraîr en contact avec des alimentés et les systèmes de vidange accessibles.
• Nettoyez les réservoirs d'eau s'ils n'ont pas eté utilisés depuis 48 h ; rincez le système d'eau relié à une source d'alimentation en eau si vous n'avoz pas tiré d'eau depuis 5 jours.
• Placez la viande crue et le poisson dans des recipients adaptés à l'intérieur du réfrigérateur afin qu'ils n'entrent pas en contact avec d'autres alimentés ou qu'ils ne gouttent pas dessus.
• Les compartments à deux étoiles pour aliments surgelés sont adaptés pour stocker des alimentés pré-congelés, pour ranger ou faire de la glace et pour créé des glacons.
• Les compartments à une, deux et trois étoiles ne sont pas adaptés pour congeler des alimentés frais.
• Si l'appareil de réfrigération est laissé vide pendant de longues périodes, mettez-le hors tension, faites-le dégeler, nettoyez-le, laissez-le sécher et maintenez la porte ouverte afin d'éviter que des moisissures ne se développement à l'intérieur de l'appareil.

Consignes de sécurité importantes et symboles :

Veuillez suivre toutes les consignes de sécurité fournies dans leprésent manuel. Leprésent manuel utilise les symboles de sécurité suivants.

AVERTISSEMENT

Pratiques inadaptées ou dangereuses susceptibles de cause des blessures graves, voire mortelles, et des dommages matériels.

ATTENTION

Pratiques inadaptées ou dangereuses susceptibles de cause des blessures graves et/ou des dommages matériels.

REMARQUE

Informations utiles qui aident l'utilisateur à comprendre ou à utiliser au moins son réfrigérateur.

Ces symboles d'advertisement ont pour but d'éviter tout risque de blessure.

Respectez-les en toutes circonstances.

Lisez attentivement la presente section et conservez le guide en lieu sur afin de pouvoir vous y reporter ultérieurement.

Consignes de sécurité

Précautions importantes de sécurité

Avertissement : risque d'incendie / matières inflammables

AVERTISSEMENT

• Lorsque vous positionné l'appareil, assurez-vous que le cordon d'alimentation n'est ni endommagé, ni coincide.
• Ne placez pas plusieurs prises portables ou alimentations électriques portables à l'arrête de l'appareil.
• Remplissez l'appareil d'eau potable uniquement.
  Raccordez à une source d'eau potable uniquement.
• N'obstruuez pas les ouvertures de ventilation à l'intérieur du réfrigérateur ou de la structure encastrée.
• N'utilisez pas d'appareil mécanique ni de dispositif susceptible d'accélérer le processus de décongélation, autres que ceux recommendés par le fabricant.
  N'endommagez pas le circuit frigorifique.
• N'utilisez pas d'appareils électriques à l'intérieur des compartments de stockage des alimentés de l'appareil, sauf si cela est recommendé par le fabricant de l'appareil concerné.

• Cet apparéil n'est pas conscience pour être utilisé par des personnes (y compris des enfants) ayant des capacité physiques, sensorielles ou mentales réduites, ou ayant un manque d'expérience et de connaissances, à moins qu'elles soient surveillées ou qu'elles aient reçu les instructions nécessaires concernant l'utilisation de cet apparéil de la part d'une personne responsable de leur sécurité.

• Cet apparéil peut être utilisé par des enfants de 8 ans et plus, et par des personnes ayant des capacité physiques, sensorielles ou mentales réduites ou un manque d'expérience et de connaissances, à condition qu'ils/elles soient surveillé(e)s ou qu'ils/elles aient reçu les instructions nécessaires concernant l'utilisation en toute sécurité de cet apparéil, et qu'ils/elles comprendnent les risques impliqués. Les enfants ne doivent pas jouer avec l' apparéil. Le nettoyage et la maintenance de l' apparéil par l'utilisateur ne doit pas être effectués par des enfants sans surveillance. Les enfants âgés de 3 à 8 ans sont autorisés à replir et vider les apparéils de réfrigération.

• Si le cordon d'alimentation est endommagé, il doit être remplaced par le fabricant, un fournisseur de service ou toute autre personne qualifiée afin d'éviter tout risque.

• La prise de courant doit être facilement accessible de sorte que vous pouissiez rapidement débrancher l'appareil de l'alimentation en cas d'urgence.

• Elle doit se situer en dehors de la zone arrêté de l'appareil.

• Dans cet apparéil, ne stockez pas de substances explosives telles que des aérosols avec un propulseur inflammable.

• Si l'appareil est équipé d'ampoules DEL, ne démontez pas vous-même les caches des lampes et les ampoules.

• Contactez un centre de service Samsung.

• Utilisez uniquement les ampoules DEL fournies par le fabricant ou son réparateur/agréé.

• Vous doivent utiliser les tuyaux neufs fournis avec l'appareil et ne pas réutiliser les ancients.

• Raccordez l'alimentation en eau du réfrigérateur uniquement à une source d'eau potable. Pour permettre le bon fonctionnement de la machine à glaçons, la pression de l'eau doit être comprise entre 20 et 125 psi (138 et 862 kPa).
• Pour l'utilisation la plus optimale de l'énergie, veuillez laisser tous les accessoires internes tels que les paniers, les tiroirs, les clayettes sur leur position indiquée par le fabricant.
• Pour optimiser la consommation d'énergie de l'appareil, laissez toujours les clayettes, tiroirs et paniers dans leur position d'origine.

Mesures pour minimiser la consommation d'énergie

• Installez l'appareil dans une piece sèche et fraîche, correctement ventilée.

• Vérifiez qu'il n'est pas exposé à la lumière directe du soleil et ne le placez jamais à proximé d'une source de chaleur (un radiateur par exemple).

• Pour obtenir une meilleure efficacité énergétique, il est conseillé de ne pas bloquer les orifices de ventilation et les grilles de l'appareil.

• Laissez refroidir les alimentents chauds avant de les placer à l'intérieur de l'appareil.
• Placez les aliments surgelés dans le réfrigérateur pour les laisser décongeler. Les aliments surgelés peuvent ainsi servir à refroidir les aliments stockés dans le réfrigérateur.
• Veiliez à refermer la porte rapidement lorsque vous mettez des alimentés dans le réfrigérateur ou lorsque vous les en sortez.
• Ceci afin de réduire la formation de glace à l'intérieur du congélateur.
• Nettoyez régulièrement l'arrière de votre réfrigérateur. La poussière augmente sa consommation.
• Ne baissez pas inutillement la température interieure.
• Vérifiez que le système d'évacuation de l'air à la base et à l'arrière du réfrigérateur n'est pas obstrué. Ne recouvre pas les ouvertures de ventilation.

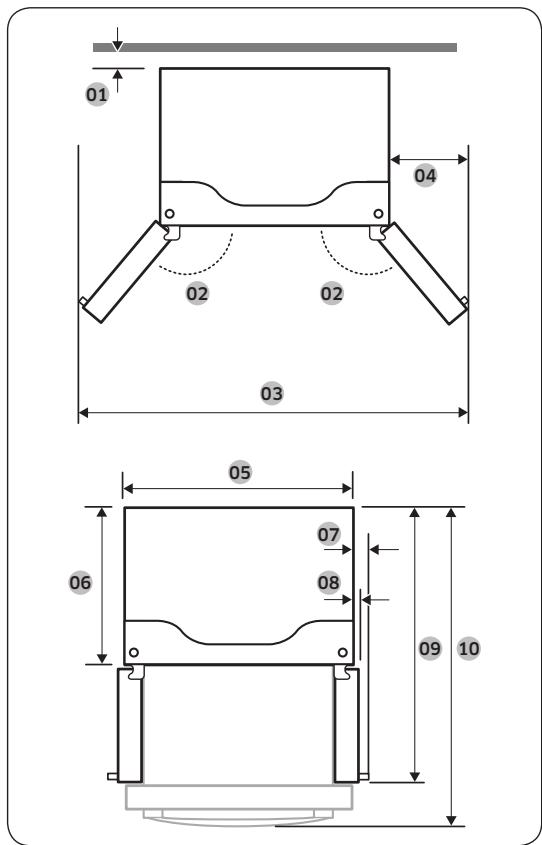

• Laissez un espace suffisant tout autour de l'appareil (à droite, à gauche, à l'arrière et au-dessus) au moment de l'installation. Ceci vous permettra de réduire sa consommation d'énergie et ainsi vos factures.

• Nous recommendons le dégagement suivant :

• À droite, à gauche et à l'arrière : plus de 50 mm

• Au-dessus : plus de 100 mm

Cet apparéil est destiné à être utilisé dans les applications domestiques et similaires telles que :

• les zones de cuisine du personnel dans les magasins, bureaux et autres environnementés de travail ;
• les fermes et clients d'hôts, motels et autres environnementés de type résidentiels ;
• l'environnement de type « chambres d'hôtes »;
• les applications de restauration et collectives similaires.

Symboles d'advertisement importants concernant le transport et le lieu d'installation de l'appareil

AVERTISSEMENT

Veillez à ce qu'aucune piece du circuit frigorifique ne soit endommagée pendant le transport ou l'st installation de l'appareil.

• Risque d'incendie ou de lésions oculaires en cas de fuite de réfrigérant. En cas de fuite, n'approche pas de flamme neue ou de matière potentiellement inflammable et aéréz la piece pendant plusieurs minutes.

• Cet apparéil contient une faible quantité de réfrigérant isobutane (R-600a), un gaz naturel représentant une compatibilité ecologique élevée, mais qui est aussi un combustible. Veillez à ce qu'aucune piece du circuit frigorifique ne soit endommagée pendant le transport ou l'skeleton de l'appareil.

• Lors du transport et de l'installation du réfrigérateur, ne touche pas les flexibles d'eau situés sur sa face arrêté.

• Cela pourrait endommager le réfrigérateur et rendre inutilisable le distributeur d'eau.

Consignes de sécurité

Avertissements importants concernant l'installation

AVERTISSEMENT

• N'installez pas le réfrigérateur dans un lieu humide ou dans un lieu où il est susceptible d'être en contact avec de l'eau.
• Une dépréciation de l'isolement sur des composants électriques est susceptible de provoquer une électrocution ou un incendie.
• N'installez pas le réfrigérateur dans un endroit exposé à la lumière directe du soleil ou à proximité d'une cusinière, d'un apparéil de chauffage ou d'autres apparéils.
• Ne branchez pas plusieurs apparils dans la même multiprise. Le réfrigérateur doit toujours être branché sur une prise électrique indépendante dotée d'une tension nominale correspondant à cette figurant sur la plaque signalétique du réfrigérateur.
• Vous obtiendrez deaillesurs résultats et évitezEZ également une surcharge des circuits électriques (risque d'incendie à la suite d'une surchauffe des fils).
• Ne branche pas la fiche d'alimentation dans une prise murale mal fixée.
• Cela risquerait d'entrainer un choc électrique ou un incendie.
• N'utilisez pas de cordon dont la gaine est craquelée ou endommagée à chaque endroit ou à l'une de ses extrémités.
• Ne pliez pas le cordon d'alimentation à l'excess et ne posez pas d'objects lourds dessus.
• Ne tirez pas ou ne pliez pas excessivement le cordon d'alimentation.
• Ne tordez pas ou ne nous pas le cordon d'alimentation.
• N'accrochez pas le cordon d'alimentation sur un objet métallique, ne placez pas un objet lourd sur le cordon d'alimentation, n'insérez pas le cordon d'alimentation entre des objets, ou n'enforcez pas le cordon d'alimentation dans l'espace situé derrière l'appareil.

• Lorsque vous déplacez le réfrigérateur, assurez-vous qu'il ne roule pas sur le cordon d'alimentation, et prenez garde de ne pas endommager ce dernier.

• Risque de chocoléctrique ou d'incendie.

• Ne débranchez jamais le réfrigérateur en tirant sur le cordon d'alimentation.

Maintenez toujours fermement la fiche pour la débrancher de la prise de courant.

• Tout dommage causé au cordon est susceptible d'entrainer un court-circuit, un incendie et/ou un choc électrique.

• N'utilisez pas d'aerosols à proximé du réfrigérateur.

• L'utilisation d'aérosols à proximité du réfrigérateur peut provoquer une explosion ou un incendie.

• N'installez pas cet apparéil pres d'une source de chaleur ni d'un matériel inflammable.

• N'installez pas cet apparéil dans un endroit où des fuites de gaz sont susceptibles de se produit.

• Risque de chocoléctrique ou d'incendie.

• Ce réfrigérateur doit être correctement situé et installé conformément aux instructions duprésent guide avant d'être utilisé.

• Branchez la fiche d'alimentation de façon à ce que le cordon pende vers le bas.

• Si vous branchez la fiche d'alimentation à l'envers, le fil est susceptible de se rompre et de provoquer un incendie ou un choc électrique.

Assurez-vous que la fiche d'alimentation n'est pas écrasée ou endommagée par le dos du réfrigérateur.

• Gardez les matériaux d'emballage hors de portée des enfants.

• Il y a un risque d'asphyxie si un enfant place les matériaux d'emballage sur sa tête.

• N'installez pas cet apparéil dans un lieu humide, huleux ou poussièreux, ni dans un endroit exposé directement au soleil ou à l'eau (gouttes de pluie).

• Une dépréciation de l'isolement des composants électriques est susceptible de provoquer un choc électrique ou un incendie.

• Si vous constatiez des traces de poussière ou d'eau dans le réfrigérateur, débranchez la prise et contactez votre centre de service Samsung Electronics.

• À défaut, il existe un risque d'incendie.

Consignes de sécurité

• Ne montez pas sur l'appareil et ne placez pas d'objets (teils que du linge, des bougies allumées, des cigarettes allumées, de la vaisselle, des produits chimiques, des objets métalliques, etc.) sur celui-ci.

• Le non-respect de cette consigne risque d'entrainer une électrocution, un incendie, des problèmes avec l'appareil ou des blessures corporelles.

• Vous doivent-retirer toutes les pellicules protectrices en plastique avant de brancher l'appareil pour la première fois.

• Les enfants ne doivent pas jouer ni avec les circlips utilisés pour le réglage de la porte ni avec les clips pour le tuyau d'eau.

• Il y a un risque d'asphyxie si un enfant avale un circlip ou un clip pour le tuyau d'eau. Tenez les circlips et les clips pour le tuyau d'eau hors de portée des enfants.

Le réfrigérateur doit être correctement mis à la terre.

• Veillez toujours à ce que le réfrigérateur soit branché à la terre avant de vérifier ou de réparer n'importe quelles partie de l'appareil. Les fuites électriques peuvent provoquer des chocs électriques graves.

• N'utilisez jamais de conduites de gaz, de fils téléphoniques ou d'autres éléments susceptibles d'attirer la foudre pour relier l'appareil à la terre.

• Le réfrigérateur doit être mis à la terre afin d'éviter les fuites électriques ou les électrocutions provoquées par les fuites de courant de l'appareil.

• Le non-respect de cette consigne risque d'entrainer une électrocution, un incendie, une Explosion ou des problèmes avec l'appareil.

• Branchez fermement la fiche dans la prise murale. N'utilisez pas de fiche d'alimentation endommagée, de cordon d'alimentation endommagé ou de prise murale mal fixée.

• Risque de chocoléctrique ou d'incendie.

• Le fusible du réfrigérateur doit être changé par un technician qualifié ou une entreprise de dépannage.

• Le non-respect de cette consigne risquérait de provoquer un choc électrique ou des blessures corporelles.

Installation en toute sécurité

ATTENTION

• Laissez un espace suffisant autour du réfrigérateur et installez celui-ci sur une surface plane.

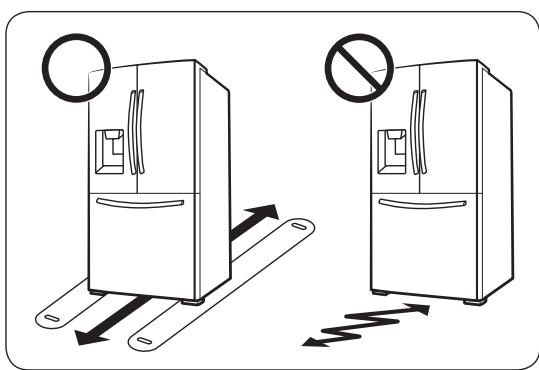

• Si le réfrigérateur n'est pas de niveau, son efficacité de refroidissement et sa durabilité peuvent en être affectées.
• ÀpRES l'installation et la mise sous tension, laissez l'appareil tourner à vide pendant 2 à 3 heures avant de placer des alimentés à l'intérieur.
• Nous vous recommendons fortement de faire appel à un technicien qualifié ou à une entreprise de dépannage pour installer votre réfrigérateur.
• Le non-respect de cette consigne risque d'entrainer un dysfonctionnement, un choc électrique, un incendie, une Explosion ou des blessures corporelles.

Avertissements importants concernant l'utilisation

AVERTISSEMENT

• Ne branche pas la prise d'alimentation si vous avez les mains mouillées.

• Cela pourrait cause un choc électrique.

N'entreposez pas d'objets sur le dessus de l'appareil.

• Lors de l'ouverture ou de la fermeture de la porte, les objets pouraient tomber et provoquer des blessures corporelles et/ou des dommages matériels.

• Ne placez pas vos mains, vos pieds, ni des objets métalliques (baguettes métalliques, etc.) sous le réfrigérateur ou à l'arrête de celui-ci.

• Risque de chocolélectrique ou des blessures corporelles.

• Les bords coupants sont susceptibles de provoquer des blessures corporelles.

• Ne touche pas les parois interieures du congélateur ni les produits qui y sont rangés si vous avez les mains mouillées.

• Risque de gelures.

Consignes de sécurité

• Ne placez pas de récipient rempli d'eau sur le réfrigérateur.

• En cas de renversement, cela pourrait entrainer un incendie ou un chocolélectrique.

• Ne stockez pas d'objets ou de substances volatiles ou inflammables (benzène, diluant, propane, alcohol, éther, gaz liquéfié et toute autre substance similaire) dans le réfrigérateur.

• Le réfrigérateur a été créé exclusivement pour le rangement de produits alimentaires.

• Cela pourrait entrainer un incendie ou une explosion.

• Vous doivent surveiller les enfants afin de vous assurer qu'ils ne jouent pas avec l'appareil.

• Maintenez les doigts éloignés des zones contenant des « points de pincement ». Le jeu entre les portes et l'armoire doit nécessairement être faible. Soyez attentif lorsque vous ouvrez les portes si des enfants se trouvent dans la zone.

• Ne mettez pas vos doigs et voirlez à ce que les enfants ne mettent pas leurs doigs entre les portes.

• Tenez vos doigs t'éloignés des intervalles situés à gauche et à droite des portes. Veillez à ne pas avoir les doigs entre les portes avant d'ouvrir ces dernières.

• Ne laissez pas les enfants se suspendre à la porte de l'appareil ou aux bacs des portes. Ils risqueraient de se blesser.

• Ne laissez pas les enfants entraîr dans le réfrigérateur. Ils risqueraient de rester emprisonnés.

• Ne placez pas vos mains sous l'appareil.

• Les bords coupants sont susceptibles de provoquer des blessures corporelles.

• Ne rangez pas de produits pharmaceutiques, chimiques ou sensibles aux températures dans le réfrigérateur.

• Les produits nécessitant un contrôle strict de la température ne doivent pas été entreprises dans le réfrigérateur.

• Si l'appareil dégage une odeur chimique ou de la fumée, débranchez-le immédiatement et contactez votre centre de service technique Samsung Electronics.

• En cas de traces de poussière ou d'eau dans le réfrigérateur, débranchez la prise et contactez votre centre de service technique Samsung Electronics.

• À défaut, il existe un risque d'incendie.

• Ne laïsez pas les enfants monter sur un bac.
  Le bac risquerait de se casser et de provoquer leur chute.

• Ne laissez pas les portes du réfrigérateur ouvertes lorsque l'appareil n'est pas sous surveillance afin d'éviter qu'un enfant ne se glisse à l'intérieur de l'appareil.

• Ne laïsez pas les jeunes enfants s'approcher du tiroir.

• Risque d'étouffement ou de blessures.

• Ne remplissez pas trop le réfrigérateur.
• Lors de l'ouverture de la porte, un article pourrait tomber et provoquer des blessures corporelles ou des dommages matériels.
• Ne vaporisez pas de substance volatile telle qu'un insecticide sur la surface de l'appareil.
• Ces produits peuvent se révélé dangereux pour la santé et risquent en outre de provoquer une électrocution, un incendie ou un dysfonctionnement de l'appareil.
• Ne mettez jamais les doigts ni d'autres objets dans l'orifice du distributeur d'eau, le conduit d'écoulement et le bac à glaçons.
• Cela pourrait provoquer des blessures corporelles ou des dommages matériels.
• N'utilisez pas ni n'entreposez pas de substances thermosensibles (ex.: pulverisateurs ou objets inflammables, glace sèche, médicaments ou produits chimiques) à proximé ou à l'intérieur du réfrigérateur.
• N'utilisez pas de sèche-cheveux pour secher l'intérieur du réfrigérateur. Ne place pas de bougie allumée à l'intérieur du réfrigérateur pour éliminer les mauvaises odeurs.
• Risque de chocolélectrique ou d'incendie.

Consignes de sécurité

• Remplissez le réservoir et le bac à glaçons d'eau potable uniquement (eau minérale ou eau purifiée).

• Ne replissez pas le réservoir de thé, de jus de fruits ou de boissons énergisantes car cela risquerait d'endommager le réfrigérateur.

• Ne montez pas sur l'appareil et ne placez pas d'objets (teils que du linge, des bougies allumées, des cigarettes allumées, de la vaisselle, des produits chimiques, des objets métalliques, etc.) sur celui-ci. Le non-respect de cette consigne risque d'entrainer une électrocution, un incendie, des problèmes avec l'appareil ou des blessures corporelles. Ne placez pas de récipient rempli d'eau sur l'appareil.

• En cas de renversement, cela pourrait entraîner un incendie ou un chocolélectrique.

• Ne fixez jamais du regard l'ampoule DEL UV pendant une période prolongée.

• Cela risqueraisit d'entrainer une fatigue oculaire due aux rayons ultraviolets.

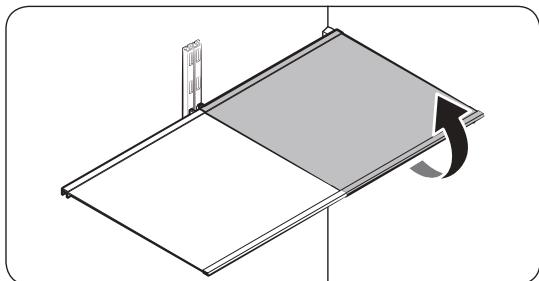

• Ne placez pas de clayette à l'envers. La butée des clayettes ne fonctionnerait pas.

• Cela pourrait provoquer des blessures dues à la chute de la clayette en verre.

• Maintenez les doigts éloignés des zones contenant des « points de pincement ». Le jeu entre les portes et l'armoire doit nécessairement être faible. Soyez attention lorsque vous ouvrez les portes si des enfants se trouvent dans la zone.

• Si une fuite de gaz est détectée, évitez toute flamme neue ou source potentielle d'inflammation et aéréz pendant plusieurs minutes lapiece dans laquelle se trouve l'appareil.

• Ne touchez pas à l'appareil ou au cordon d'alimentation.

• N'utilisez pas de ventilateur.

• Une étincelle risquérait de provoquer une explosion ou un incendie.

• Serrez les bouteilles les ones contre les autres pour éviter qu'elles ne tombent.

• Cet apparéil est destiné au rangement des alimentés dans un environnement domestique uniquement.

• Ne mettez jamais les doigts ni d'autres objets dans l'orifice du distributeur d'eau, le conduit d'écoulement et le bac à glaçons.

• Cela pourrait provoquer des blessures corporelles ou des dommages matériels.

• Ne tentez pas de réparer, démonter ou modifier le réfrigérateur vous-même.

• N'utilisez aucunFuseble (tel que du cuivre, un fil d'acier, etc.) autre qu'un fuseble standard.

• Si le réfrigérateur doit être réparé ou réinstallé, contactez le centre de service le plus proche.

• Le non-respect de cette consigne risque d'entrainer un dysfonctionnement, un choc électrique, un incendie ou des blessures corporelles.

• Si le réfrigérateur dégage une odeur de brûlé ou de la fumée, débranchez-le immédiatement et contactez votre centre de service technique Samsung Electronics.

• Le non-respect de cette consigne risquérait de provoquer un incendie ou un choc électrique.
• Débranche le réfrigérateur avant de remplacer les lampes interieures.
• Sinon, il pourrait y avoir un risque de chocolélectrique.
• Contactez votre centre de service Samsung si vous éprouvez des difficultés à replacer une ampoule (qui n'est pas une DEL).
• Branchez fermement la fiche dans la prise murale.

• N'utilisez pas de fiche d'alimentation endommagée, de cordon d'alimentation endommagé ou de prise murale mal fixée.

• Risque de chocoléctrique ou d'incendie.

Consignes de sécurité

Utilisation en toute sécurité

ATTENTION

• Ne recongelez pas des alimentés décongelés.

• Les aliments surgelés et décongelés développement des bacteriés nocives plus rapidement que les aliments frais.

• Une deuxieme décongélation détruit davantage de cellules, provoquant alors l'extraction de l'humidité et l'alteration de l'intégrité du produit.

• Ne décongelez pas de la viande à température ambiente.

• La sécurité dépendra du fait si le produit cru a été manipulé correctement.
• Ne placez pas de bouteilles en verre ni de boissons gazeuses dans le congélateur.
  Le récipient peut geler et se briser, ce qui peut entraîner une blessure.
  Utilisez uniquement la machine à glaçons fournie avec le réfrigérateur.

• Si vous vous absentez durant une longue période (pour des vacances par exemple) et savez que vous n'utiliserez pas le distributeur d'eau ou de glaçons, fermez la vanne d'arrivée d'eau,

• afin d'éviter tout risque de fuite.

• Si vous savez que vous n'utiliserez pas le réfrigérateur durant une longue période (3 semaines ou plus), videz-le ainsi que le bac à glaçons et débranchez-le. Fermez le robinet d'adduction d'eau, essuyez l'excedent d'humidité à l'intérieur et laissez les portes ouvertes afin d'éviter la formation d'odeurs et de moisissure.
  Pour un fonctionnement optimal de l'appareil :

• Ne placez pas d'aliments trop pres des orifices de ventilation à l'arrête de l'appareil car ils pourraient empêcher la libre circulation de l'air dans la partie réfrigération.

• Emballez bien les alimentents ou mettez-les dans des recipients hermétiques avant de les placer dans le réfrigérateur.

• Respectez les durées de congélation et les dates de péremption associées aux alimentés surgelés.

• Il n'est pas nécessaire de débrancher le réfrigérateur lorsque vous vous absentez moins de trois semaines. Cependant, si vous vous absentez pendant plus de trois semaines, retirez les alimentés et la glace se trouvant dans le bac à glaçons et débranchez le réfrigérateur. Fermez le robinet d'adduction d'eau, essuyez l'excedent d'humidité à l'intérieur et laissez les portes ouvertes afin d'éviter la formation d'odeurs et de moisissure.

• Garantie de réparation et modification.

• Les changements et modifications apportés à cet apparéil par un tiers ne sont pas couverts par le service de garantie Samsung. Samsung ne peut être tenue responsable des problèmes de sécurité résultat des modifications apportées par un tiers.

• N'obstruez pas les orifices de ventilation à l'intérieur du réfrigérateur.

• Si les orifices de ventilation sont obstrués, notamment par un sac en plastique, le réfrigérateur risque de trop refroidir. Une période de refroidissement trop longue risque d'endommager le filtré à eau et de provoquer des fuites.

Utilisez uniquement la machine à glaçons fournie avec le réfrigérateur.

• Essuyez l'excedent d'humidité à l'intérieur et laissez les portes ouvertes.

• Le non-respect de cette consigne pourrait engendrer le développement d'odeurs et de moissure.

• Si le réfrigérateur est débranché de la prise d'alimentation, patientez au moins cinq minutes avant de le rebrancher.

• Si le réfrigérateur est mouillé par l'eau, débranchez la prise et contactez votre centre de service technique Samsung Electronics.

• Ne frappez pas une surface en verre ou n'y appliquez pas une force excessive.

• Du verre brisé pourrait entrainer des dommages corporels et/ou matériels.

• Remplissez le réservoir et le bac à glaçons d'eau potable uniquement (eau du robinet, eau minérale ou eau purifiée).

• Ne replissez pas le réservoir avec du thé ou une boisson énergisante. Cela pourrait endommager le réfrigérateur.

Veillez à ne pas vous pincer les doigts.

Consignes de sécurité

• En cas d'inondation, si votre apparéil est entré en contact avec de l'eau, contactez le centre de service le plus propre.

• Risque de chocoléctrique ou d'incendie.

• Ne conservez pas d'huile vegétale dans les bacs de la porte de votre réfrigérateur. L'huile peut se solidifier, ce qui peut lui donner un mauvais goût et la rendre difficile à utiliser. De plus, le écipient ouvert risque de fuir et la fuite d'huile peut créé une fissure dans le bac de la porte. ÀpRES avoir ouvert un écipient d'huile, le mistrs est de le conserver dans un endroit frais et à l'abri du soleil, par exemple dans un placard ou un cellier.

• Exemples d'huile végétale : huile d'olive, huile de maiis, huile de pépins de raisin, etc.

Nettoyage en toute sécurité

ATTENTION

• Ne vaporisez pas directement de l'eau à l'intérieur ou à l'extérieur du réfrigérateur.
• Risque d'incendie ou de choc électrique.
  N'utilisez pas de sèche-cheveux pour sécher l'intérieur du réfrigérateur.

• Ne placez pas de bougie allumée à l'intérieur du réfrigérateur pour en éliminer les mauvaises odeurs.

• Risque de chocoléctrique ou d'incendie.

• Ne vaporisez pas de produit de nettoyage directement sur l'écran.

• Les caractères imprimés risqueraient de s'effacer.

• Lorsqu'un corps étranger tel que de l'eau a pénétré dans l'appareil, débranchez ce dernier et contactez le centre de service le plus proche.

• Le non-respect de cette consigne risquérait de provoquer un incendie ou un choc électrique.

Utilisez un chiffon propre et sec pour éliminer toute poussière ou corps étranger des lames de la fiche d'alimentation. N'utilisez pas de chiffon mouillé ou humide lors du nettoyage de la prise.

• Sinon, il pourrait y avoir un risque d'incendie ou de chocolélectrique.

• Ne nettoyez pas l'appareil en vaporisant de l'eau directement dessus.

• N'utilisez pas de benzène, de diluant, d'eau de Javel ou de chlorure pour le nettoyage.

• Ces produits risquent d'endommager la surface de l'appareil et de provoquer un incendie.

• Ne mettez jamais les doigts ni d'autres objets dans l'orifice du distributeur.

• Cela pourrait provoquer des blessures corporelles ou des dommages matériels.
• Débranche l'appareil de la prise murale avant de le nettoyer et d'en faire l'entretien.
• Le non-respect de cette consigne risquérait de provoquer un incendie ou un choc électrique.
• Utilisez une éponge propre ou un chiffon doux et un produit de nettoyage doux avec de l'eau tiède pour nettoyer le réfrigérateur.
• N'utilisez pas de produits de nettoyage abrasifs ou concentrés, tels que des produits à vitre, des produits à récurer, des liquides inflammables, de l'acide chlorhydrique, des cires nettoyantes, des détergents concentrés, de la Javel ou des produits de nettoyage contenant des produits pétroliers, sur les surfaces extérieures (portes et meuble), les pieces en plastique, les revêtements de la porte et de l'intérieur, ainsi que les joints.
• Vous risqueriez de rayer ou d'endommager le matériel.
• Ne nettoyez pas les caches ou les clayettes en verre avec de l'eau tiède lorsqu'ils sont froids. Les caches et les clayettes en verre risquent de se casser s'ils sont exposés à des variations soudaines de température ou à des impacts (chocs ou chutes).

Consignes de sécurité

Avertissements importants concernant la mise au rebut

AVERTISSEMENT

• Jetez le matériel d'emballage de cet apparéil dans le respect de l'environnement.
  Assurez-vous qu'aucun des tuyaux situés à l'arrête du réfrigérateur n'est endommagé avant sa mise au rebut.
• Le gaz réfrigérant utilisé est le R-600a ou R-134a. Vérifiez le gaz réfrigérant utilisé dans votre réfrigérateur sur l'étiquette du compresseur située à l'arrière de l'appareil ou sur l'étiquette signalétique située à l'intérieur du réfrigérateur. Si ce réfrigérateur contient du gaz inflammable (gaz réfrigérant R-600a), veuillez prendre contact avec les autorités locales pour obtenir des renseignements sur la mise au rebut en toute sécurité de votre apparéil.

• Lors de la mise au rebut de ce réfrigérateur, retirez la porte/les joints de porte ainsi que le loquet de la porte afin que des petits enfants ou des animaux ne puissant pas se retrouver enfermés à l'intérieur. Vous devez surveiller les enfants afin de vous assurer qu'ils ne jouent pas avec l'appareil. Un enfant risquerait de se retrouver emprisonné à l'intérieur, de se blesser ou de s'asphyxier.

• Les enfants risqueraient de se retrouver emprisonnés à l'intérieur, de se blesser et de s'asphyxier.

• Du cyclopentane est utilisé comme isolant. Les gaz utilisés pour l'isolement nécessités une procédure d'élimination spéciale. Pour obtenir des renseignements sur la façon écologique demettre ce produit au rebut, veuillez prendre contact avec les autorités locales.

• Conservez les éléments d'emballage hors de portée des enfants, car ilsprésent un danger pour ces derniers.

• Un enfant pourrait suffoquer s'il met sa tête dans un sac.

Conseils complémentaires pour une utilisation appropriée

• En cas de coupure de courant, contactez le bureau local de votre fournisseur d'électricité afin de connaître la durée du problème.

• La plupart des coupures de courant qui sont corrigées dans l'heure ou dans les deux heures qui seront n' affectent pas les températures du réfrigérateur. Cependant, il est recommendé de limiter le nombre d'ouvertures de la portependant l'absence de courant.

• Si la coupure de courant dure plus de 24 heures, retirez et jetez tous les alimentés surgelés.

• L'appareil pourrait ne pas fonctionner d'une manière uniforme (possibilité de décongélation des aliments ou de hausse trop importante de la température à l'intérieur du compartment d'aliments surgelés) s'il est placé pendant une longue période en dessous des températures ambantes pour lesquelles il a été consu.

• En cas d'aliments particuliers, les conserver réfrigérés peut avoir un effet négatif en raison de la préparation de ses propriétés.
• Notre apparéil est équipé de la fonction de dégivrage automatique, ce qui veut dire que vous n'avez pas besoin de le dégivrer manuellement. Le dégivrage se fera automatiquement.
• L'augmentation de la température pendant le dégivrage reste conforme aux normes ISO. Si vous souhaitez éviter toute augmentation excessive de la température des alimentés surgelés pendant le dégivrage de l'appareil, emballez-les dans plusieurs couches de papier (un journal par exemple).
• Ne recongelez pas un aliment qui a complètement décongelé.
• La température de la/des parties deux étoiles ou du/des compartments qui possèdent le symbole deux étoiles (※※) est légèrement plus élevé que celle de l'autre/des autres compartments du congélateur.

La/les parties ou le/les compartments deux étoiles sont basé(e)s sur les instructions et/ou l'etat lors de la livraison.

Consignes de sécurité

Instructions concerning la règlementation DEEE

Les bons gestes de mise au rebut de cet apparéil (Déchets d'équipements électriques et électroniques)

(Applicables aux pays disposant de systèmes de collecte séparés)

Ce symbole sur l'appareil, ses accessoires ou sa documentation indique que ni l'appareil, ni ses accessoires électroniques usages (chargeur, casque audio, cable USB, etc.) ne peuvent être jetés avec les autres déchets menagers. La mise au rebut incontrolée des déchets représentant des risques environnementaux et de santé publique, veuillez séparer vos appareils et accessoires usages des autres déchets. Vous favoriserez ainsi le recyclage de la matière qui les compose dans le cadre d'un développement durable.

Les particuliers sont invités à prendre contact avec le magasin leur ayant vendu l'appareil ou à se renseigner auprès des autorités locales pour connaître les procédures et les points de collecte de ces éléments en vue de leur recyclage dans le respect de l'environnement.

Les entreprises sont invitees à contacter leurs fournisseurs et à consulter les conditions générales de leur contrat de vente. Cet apparéil et ses accessoires ne peuvent être jetés avec les autres déchets.

Pour plus d'informations sur les engagements de Samsung en matière d'environnement et les obligations légales spécifiques à l'appareil (par exemple, la directive REACH ou celles portant sur les DEEE et les batteries), consultez notre page relative au développement durable accessible via Samsung.com.

(Uniquement pour les produits commercialisés dans les pays européens)

Installation

Avant toute utilisation, respectez scrupuleusement ces consignes pour assurer une installation adequate du réfrigérateur et éviter les accidents.

AVERTISSEMENT

• N'utilise ce réfrigérateur que conformément à l'usage auquel il est destiné, en suivant scrupuleusement les instructions du manuel.
  Toute opération de maintenance doit être effectuee par un technician qualifie.
  Jetez le matériel d'emballage de cet apparéil conformément aux réglementations locales.
  Pour éviter tout risque d'électrocution, débranche la fiche d'alimentation avant tout entretien ou remplacement de pieces.

Présentation rapide du réfrigérateur

L'apparance réelle du réfrigérateur et les composants fournis avec votre réfrigérateur peuvent différer des illustrations générées dans ce manuel, en fonction du modulo et du pays.

Installation

01 Machine à glaçons automatique
03 Panneau principal
05 Congélateur
07 Clayette coulissante

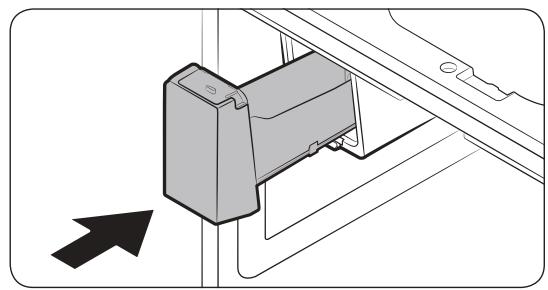

09 Machine à glaçons

02 Clayette pliente
04 Compartment large
06 Bacs de la porte
08 Filtre à eau
10 Bac a glaçons

• modèles applicables uniquement

REMARQUE

Pour une bonne efficacité énergétique, veillez à ce que les clayettes, tiroirs et bacs soient placés dans leur position d'origine.
Lorsque you fermez la porte, assurez-vous que la section a charniere verticale est correctement positionnee afin d'eviter que l'autre porte ne soit rayee.
Si la section a charniere verticale est inversee, remettez-la dans la bonne position, puis fermez la porte.
Il se peut que de l'humidité apparaisse parfois sur la section à charnière verticale.
Si vous fermez une porte trop fort, il est possible que l'autre porte s'ouvre.
- Lorsqu'une porte est ouverte, le commutateur d'interverrouillage eteint automatiquement le moteur a vis sans fin de la machine a glacons pour des raisons de sécurité.
- Si la lampe à DEL interne ou externe est hors service, prenez contact avec un centre de dépannage Samsung local.
Si la porte est laissée ouverte trop longtemps, la DEL interne supérieure clignote. Ceci est tout a fait normal.

Installation étape par étape

ÉTAPE 1 Choix du site d'installation

Choisissez un site d'installation qui :

• possède une surface solide et plane sans moquette et sans revêtement de sol pouvant obstruer la ventilation ;
• est éloigné de la lumière directe du soleil ;
  -dispose d'un espace adequat pour ouvrir et fermer la porte ;
• est éloigné de toute source de chaleur ;
• laïsse un espace suffisant pour effectuer des travaux de maintenance et d'entretien ;
• présente une plage de températures entre 10^ et 43^ .

Plage de température efficace

Le réfrigerateur a été créé pour un fonctionnement normal dans la plage de température spécifique par les caractéristiques de sa classe énergétique.

Classe	Symbole	Plage de température ambiente (°C)
		IEC 62552 (ISO 15502)	ISO 8561
Climat tempéré étendu	SN	+10 à +32	+10 à +32
Climat tempéré	N	+16 à +32	+16 à +32
Climat subtropical	ST	+16 à +38	+18 à +38
Climat tropical	T	+16 à +43	+18 à +43

REMARQUE

La performance de refroidissement et la consommation électrique du réfrigerateur peuvent être affectées par la température ambiente, la fréquence d'ouverture de la porte et l'emplacement du réfrigerateur. Nous vous recommendons de régler la température comme approprié.

ATTENTION

• Si vous réfrigerateur est équipé d'une machine à glaçons, laissez plus d'espace à l'arrête du réfrigérateur pour le raccordement du tuyau d'eau.
• Si vous installez le réfrigérateur à proximé d'une paroi fixe, un espace de 95 mm minimum est nécessaire entre le réfrigérateur et la paroi pour permettre l'ouverture de la porte.

REMARQUE

Pour facilitier le transport de votre réfrigerateur jusqu'à son emplacement final, assurez-vous de mesurer la largeur et la hauteur des passages de portes, des seuils, hauteurs de plafond, des escaliers et de toute autre chose devant être prise en considération pour vous assurer de pouvoir transporter votre réfrigerateur en toute sécurité. Le schéma suivant illustré la hauteur et la profondeur exactes (specifications d'usine) de votre réfrigerateur.

Installation

Espace

Pour connaître les exigences en matière d'espace d'installation, reportez-vous aux illustrations et tableaux suivants.

Modèle	RF23*
Profondeur « A »	726 mm
Largeur « B »	908 mm
Hauteur « C »	1 749 mm
Hauteur totale « D »	1 777 mm
Profondeur « E »	788 mm

Modèle	RF23*
01	Recommendation : plus de 50 mm
02	125°
03	1 578 mm
04	335 mm
05	908 mm
06	610 mm
07	122 mm
08	61 mm
09	1 088 mm
10	1 125 mm

REMARQUE

Les mesures indiquées dans le tableau ci-dessus peuvent l'égarement varier des mesures réelles, en fonction de la méthode de mesure et d'arrondissement des résultats.

ÉTAPE 2 Sol

Si vous entree ne permit pas le passage du refrigerateur a cause de sa taille, reportez-vous à la section ETape 3 Retrait des portes pour passer l'entrée.

REMARQUE

Afin de ne pas déterminer le sol, assurez-vous que les pieds avant de mise à niveau sont en position verticale.

• La surface d'installation doit supporter le poids d'un réfrigerateur plein.
  Pour protéger le sol, posez un grand bout de carton le long du chemin jusqu'à l'emplacement final d'installation de votre réfrigérateur.
• Lorsque le réfrigérateur se trouve dans sa position finale, ne le déplacez plus sauf si cela est nécessaire pour protéger le sol. Si vous devez déplacer le réfrigérateur, placez du carton épais ou un morceau de vieille moquette le long du chemin de transport.

Installation

ÉTAPE 3 Retrait des portes pour passer l'entrée

Si vous entrée ne permet pas le passage du réfrigerateur jusqu'à votre maison ou votre cuisine à cause de sa taille, suivez ces instructions pourPTRerpuis reinstaller les portes du réfrigerateur. Si vous n'avez pas besoin de PTRer les portes, reportez-vous à la procedure d'installation en page 37.

AVERTISSEMENT

Débranche le cordon d'alimentation du réfrigérateur avant dePTRRer les portes.

Outils requis (non fournis)

Tournevis cruciforme
Pinces

Tournevis à tete plate
Clé hexagonale (5 mm)

Clé à douille (10 mm)

Démontage des portes du réfrigérateur

Porte gauche

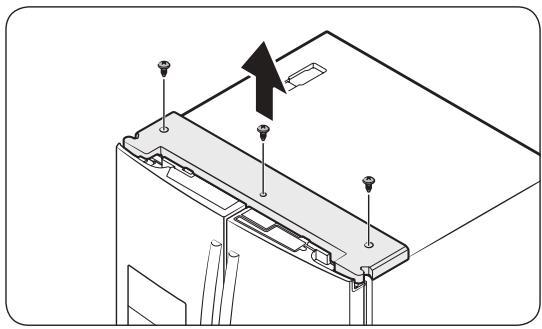

1. Àprouvá avoir fermé les portes,utilisEZ un tournevis cruciforme pour retarder les vis (x3) au niveau du cache supérieur.

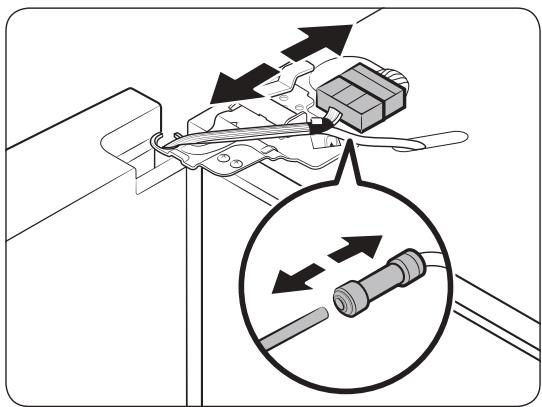

2. Débranche les fils et le tuyau d'eau au niveau de la porte de gauche. Faites ce qui suit dans l'ordre :
   Découplez le connecteur.
3. Tout en maintainant en place une extrémité du coupleur du tuyau d'eau, débranchez le tuyau d'eau.

ATTENTION

Tenez les clips du tuyau d'eau hors de portée des enfants.
3. Tirez doucement le collier vers le haut. Pour éviter toute blessure aux doigts, n'exercez pas de force brusque sur le collier.

Installation

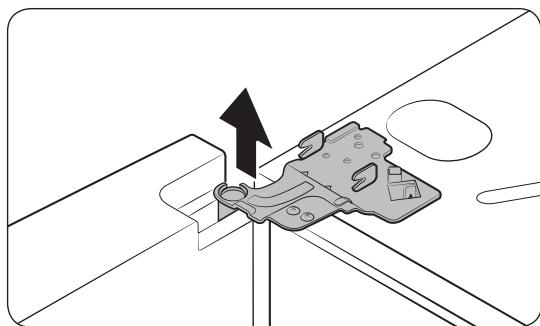

1. Tirez le collier pour le retarder.

REMARQUE

Veillez à ne pas faire tomber le collier au sol.

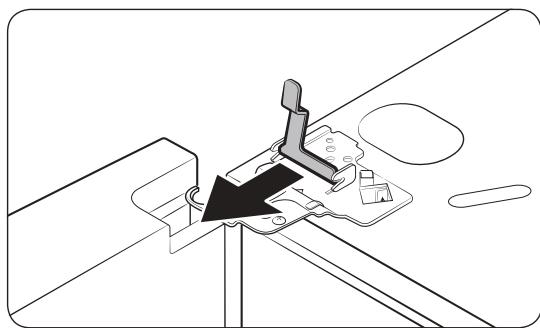

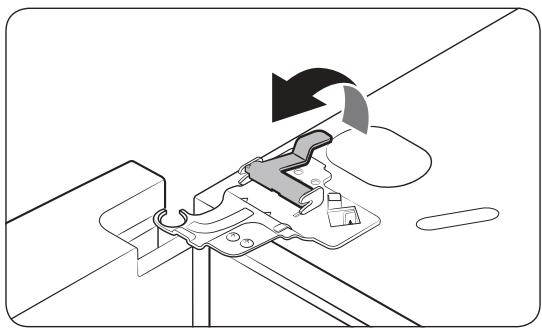

1. Ouvrez la porte à 90 degrès. Tout en tenant la porte, tirez la charnière supérieure vers le haut et retirez-la. Prenez garde à ne pas endommager les fils de connecteur lors du retrait de la charnière.

REMARQUE

Veillez à ne pas faire tomber la charnière au sol.

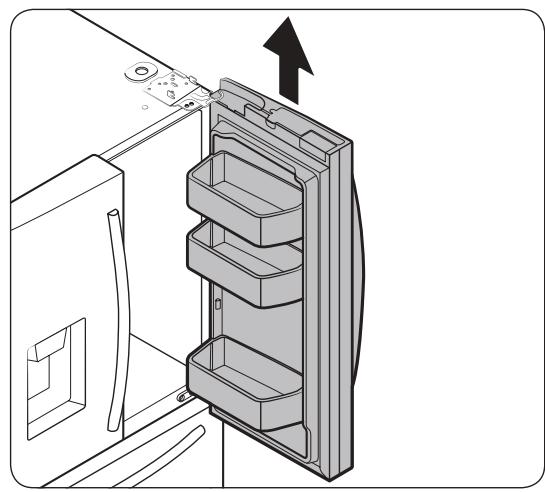

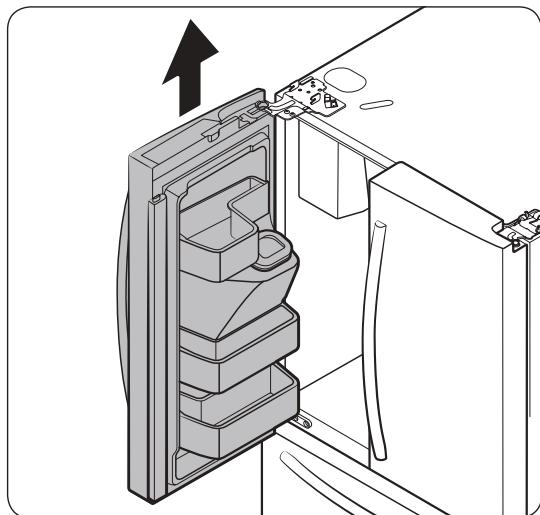

1. Soulevez doucement la porte à la verticale pour la prisoner. N'exercez pas une force excessive sur la porte. La porte pourrait tomber et provoquer des blessures corporelles.
2. Déposz la porte sur une surface plane.

ATTENTION

Déposez lentement la porte afin d'éviter de la rayer.

Portedroite

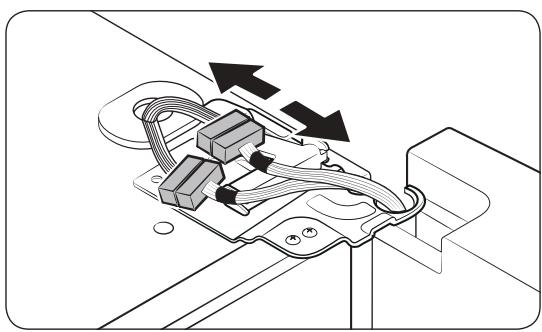

1. Débranche les fils de connecteur (x2) sur la porte droite. La position des connecteurs diffère selon le modele.

ATTENTION

• Ne retirez pas les deux portes simultanément. Assurez-vous de retarder une porte après l'autre. En cas de non-respect de cette consigne, l'une des portes peut tomber et vous blesser.
  Assurez-vous que le réfrigérateur est hors tension avant de débrancher les connecteurs.

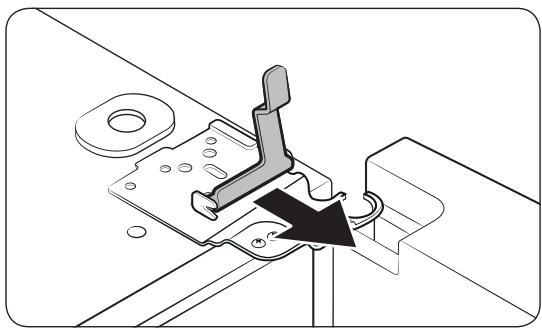

• Tirez doucement le collier vers le haut. Pour éviter toute blessure aux doigts, n'exercez pas de force brusque sur le collier.

• Tirez le collier pour le prisoner.

REMARQUE

Veillez à ne pas faire tomber le collier au sol.

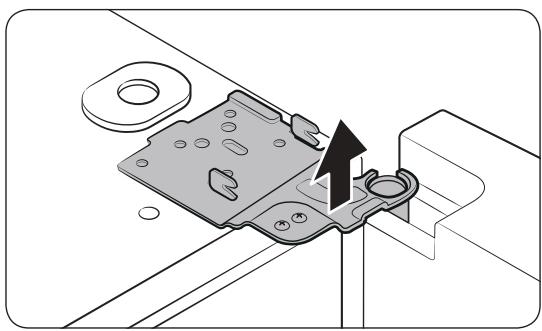

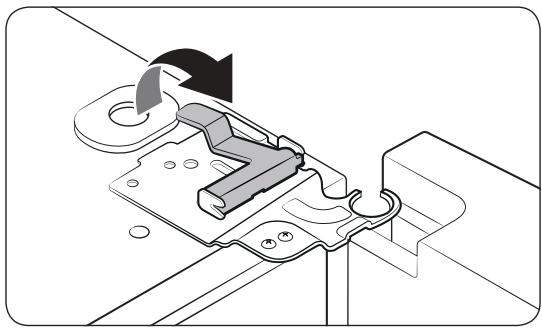

1. Ouvrez la porte à 90 degrès. Tout en tenant la porte, tirez la charnière supérieure vers le haut et retirez-la. Prenez garde à ne pas endommager les fils de connecteur lors du retrait de la charnière.

REMARQUE

Veillez à ne pas faire tomber la charnière au sol.

Installation

1. Soulevez doucement la porte à la verticale pour la prisoner. N'exercez pas une force excessive sur la porte. La porte pourrait tomber et provoquer des blessures corporelles.
2. Dépossez la porte sur une surface plane.

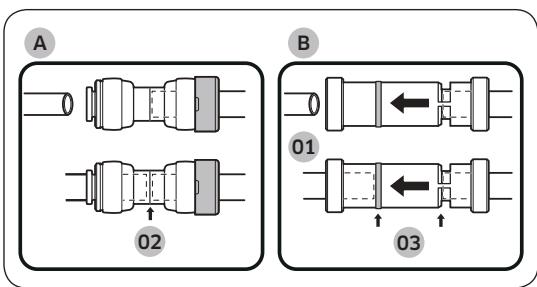

Remetre en place la porte du réfrigerateur

Après avoir déplaced le réfrigérateur vers son emplacement final, remettez les portes en place en suivant les instructions de retrait mais en sens inverse.

01 Distributeur
02 Centre du coupleur transparent
03 Lignes guides

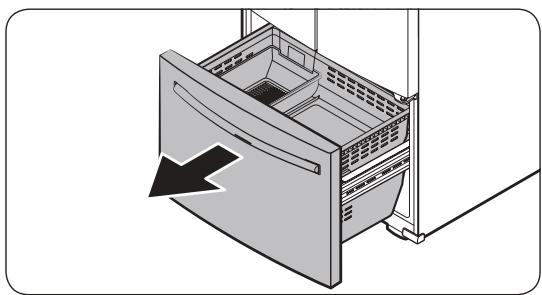

Retrait du tiroir du congelateur

ATTENTION

Pour éviter d'eventuelles fuites d'eau au niveau du distributeur, le tuyau d'eau doit être correctement raccordé. Assurez-vous que les deux tubes du tuyau d'eau sont insérés jusqu'à bout vers le centre du coupleur (A) transparent ou vers les lignes guides (B).

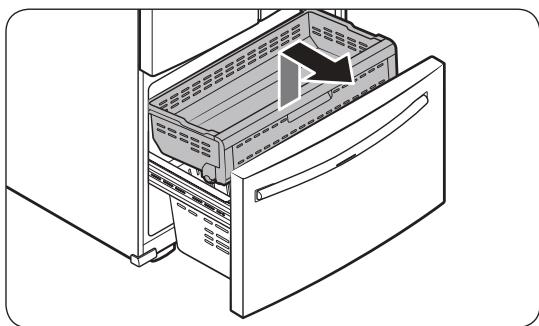

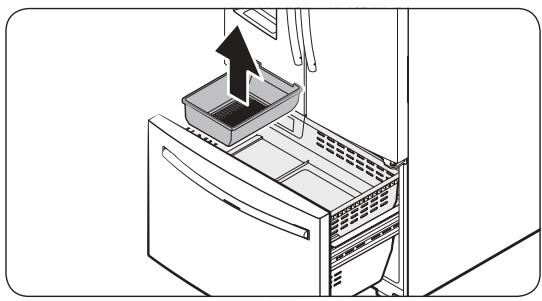

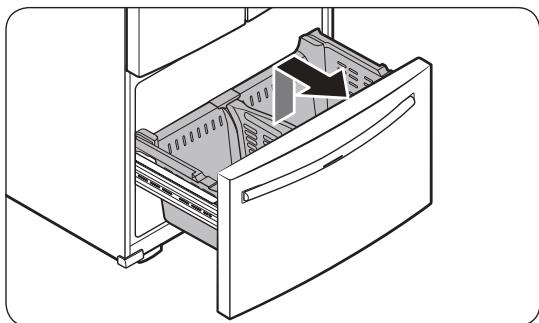

1. Soulevez l'avant du bac supérieur et tirez-le pour le retarder.

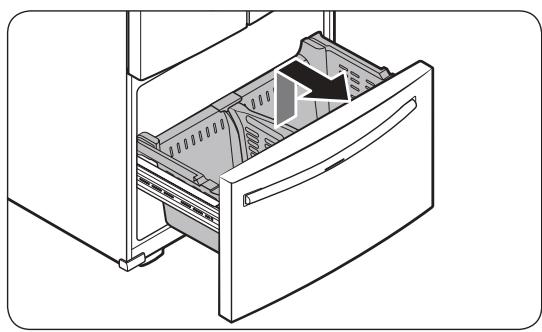

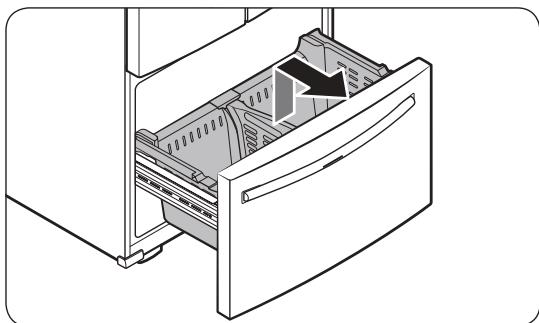

2. Ensuite, tirez le bac inférieur vers le haut pour le retarder de l'ensemble de rail.

Installation

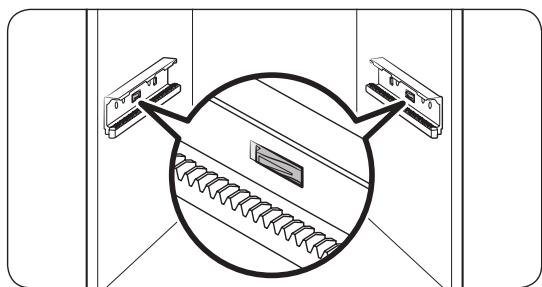

1. Pressez les crochets vers le bas pour déverrouiller l'ensemble de rail.

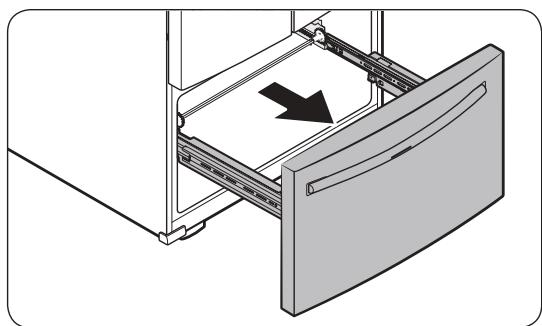

2. Tout en tenant la zone supérieure de l'avant du tiroir du congélateur, faites glisser jusqu'à bout le tiroir du congélateur pour le retarder de l'ensemble de rail.

ATTENTION

• Faites attention à ne pas faire de rayures ou de bosses sur l'ensemble de rail.

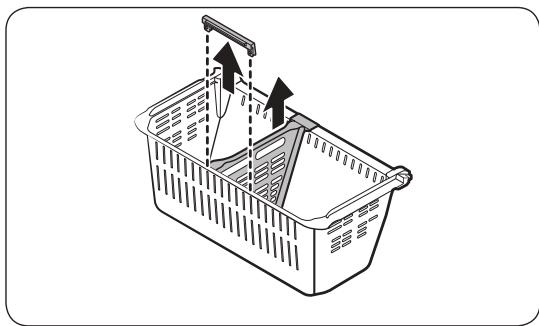

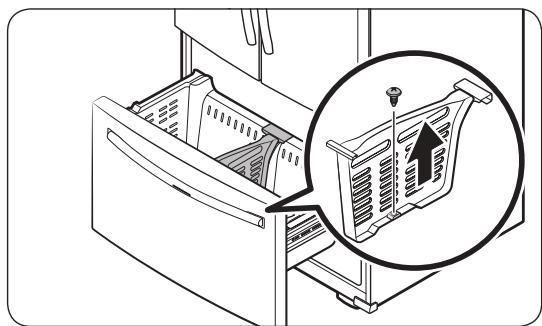

  Assurez-vous d'installer les bacs du congelateur dans la bonne position. Dans le cas contraire, la porte ne s'ouvrira et ne se fermera pas correctement, ce qui risque d'entrainer l'accumulation de givre.
• N'insérez pas trop d'aliments dans le tiroir du congélateur. Cela empêche la fermeture correcte du tiroir du congélateur et est susceptible d'entrainer l'accumulation de givre.

Réinstallation du tiroir du congélateur

Une fois le réfrigerateur place à son emplacement final ou pres de celui-ci, réinstallé le tiroir du conGPLateur en suivant les instructions de retrait, mais en sens inverse.

ÉTAPE 4 Mise à niveau du réfrigérateur

ATTENTION

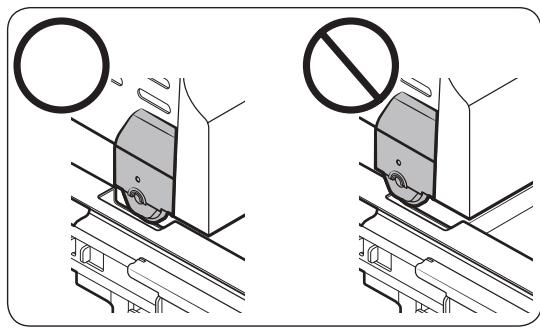

• Une fois installé, le réfrigérateur doit être mis de niveau sur un sol plat et solide. Si vous ne mettez pas le réfrigérateur de niveau, cela peut entrainer l'endommagement du réfrigérateur ou des blessures corporelles.
  Pourmetrele frigerateur de niveau,ce drier doit etre vide.Assurez-vous qu'il ne reste aucun aliment a l'intérieur du frigigerateur.
  Pour des raisons de sécurité, I'avant doit être légarement plus relevant que l'arrière.

Mettez le réfrigérateur de niveau à l'aide des vis spéciales (vis de mise à niveau) sur les pieds avant. Utilisez un tournevis à tête plate pour runner les vis de mise à niveau.

Pour ajuster la hauteur côté gauche : Insérez un tournevis à tête plate dans la vis de mise à niveau du pied avant gauche. Tournez la vis de mise à niveau dans le sens horaire pour relever le côté gauche ou tournez-la dans le sens antihoraire pour l'abaiser.
Pour ajuster la hauteur côté droit : Insérez un tournevis à tête plate dans la vis de mise à niveau du pied avant droit. Tournez la vis de mise à niveau dans le sens horsaire pour relever le côté droit ou tournez-la dans le sens antihoraire pour l'abaisser.

ÉTAPE 5 Ajustement de la hauteur de la porte et de l'écart des portes

Circlips

Vous pouvez ajuster la hauteur d'une porte à l'aide des circlips fournis, disponibles dans 4 tailles différentes (1 mm, 1,5 mm, 2 mm et 2,5 mm).

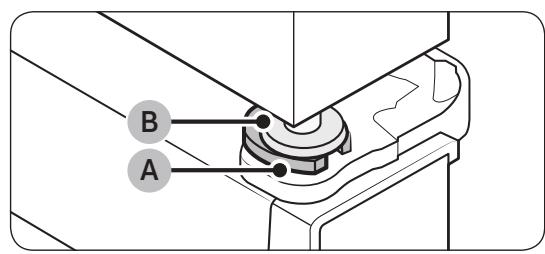

Pour ajuster la hauteur d'une porte :

1. Vérifiez la différence de hauteur entre les portes, puis soulevez la porte la plus BASSE et maintenez-la ainsi.

1. Insérez un circlip (A) de taille adaptée entre l'eellet de la porte (B) et la charnière, comme indiqué.

ATTENTION

• Insérez un seul circlip. Si vous insérez deux circlips ou plus, ils peuvent glisser ou provoquer un bruit de frottement.
  Tenez les circlips hors de portee des enfants et conservez-les pour une utilisation ulterieure.
• Ne soulevez pas la porte excessivement. La porte peut entrer en contact avec le cache supérieur et l'endommager.

ÉTAPE 6 Fixation des poignées

ATTENTION

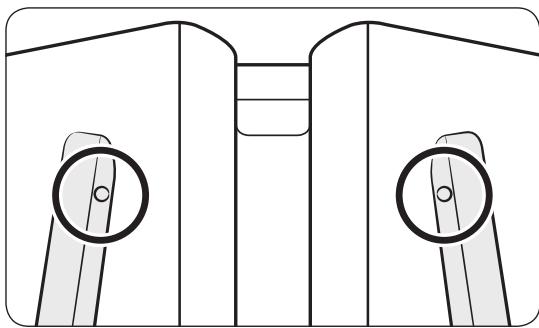

Les poignées du réfrigerateur doivent être orientées dans la bonne direction.

• Les poignées du réfrigerateur doivent être fixées de manière à ce que les trous présents sur chacune d'elles soient en face les uns des autres.
  La poignée du congélateur doit être fixée de manière à ce que le trou soit face au sol.

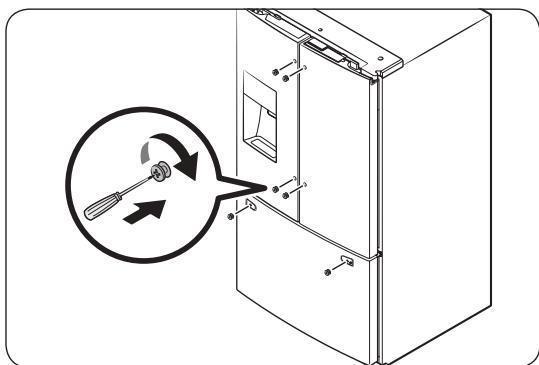

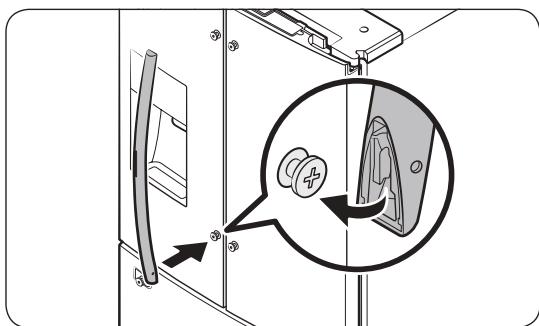

• À l'aide d'un tournevis cruciforme, fixez les vis des poignées sur le réfrigérateur, deux pour chaque poignée respectivement, comme indiqué sur l'illustration de gauche.

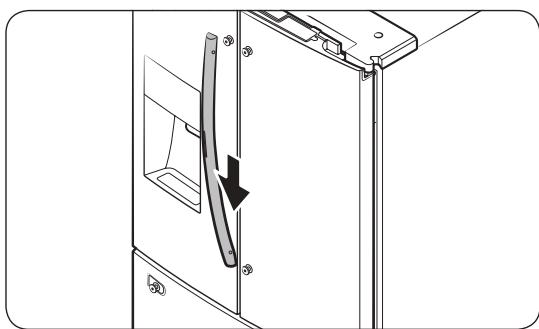

• Montez la poignée sur les vis des poignées sur la porte.
• Poussez la poignée vers le bas.

Installation

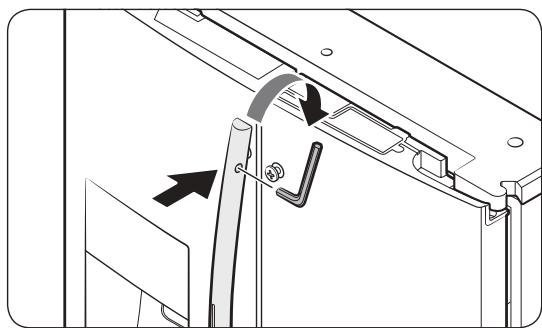

1. Insérez la clé fournie dans le trou de poignée, puis tournez-la dans le sens horaire pour serrer.
2. Recommence les étapes 2 à 4 avec la poignée de la deuxieme porte du réfrigérateur.

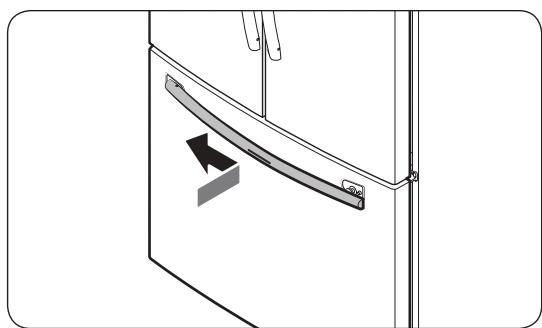

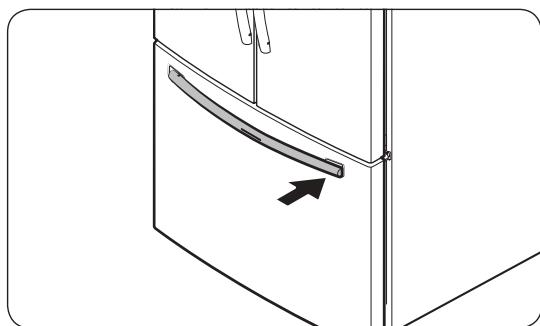

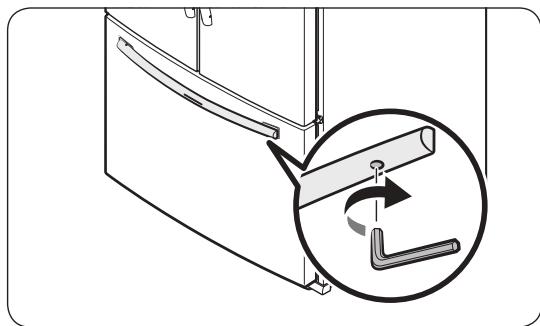

3. Pour installer la poignée du congélateur sur le réfrigérateur, placez tout d'abord le côté gauche de la poignée du congélateur sur la vis de poignée gauche, puis poussez-la vers la gauche.
4. Ensuite, placez le côté croit de la poignée du congélateur sur la vis de poignée droite.
5. Insérez la clé fournie dans le trou de poignée, puis tournez-la dans le sens horaire pour serrer.

ÉTAPE 7 Raccordement à une source d'eau

ATTENTION

• Vous doivent utiliser les nouveaux tuyaux fournis avec l'appareil et ne pas réutiliser les anciens.
  Le tuyau d'eau doit être raccordé par un technicien qualifié.
• La garantie de votre réfrigérateur ne couvre pas l'installation du tuyau d'eau. L'installation du tuyau d'eau sera effectue à vos frais, sauf si les coûts d'installation sont compris dans le prix du revendeur.
  Samsung ne sera enaucn cas tenu responsable pour l'installation du tuyau d'eau. Si des fuites d'eau surviennent, prenez contact avec l'installateur du tuyau d'eau.

Pour raccorder le tuyau d'eau froide au flexible de filtrage de l'eau :

ATTENTION

Assurez-vous que le flexible de filtrage de l'eau est raccordé au tuyau d'une source d'eau froide potable. S'il est relié au tuyau d'eau chaude, le purificateur ne fonctionnera pas correctement.

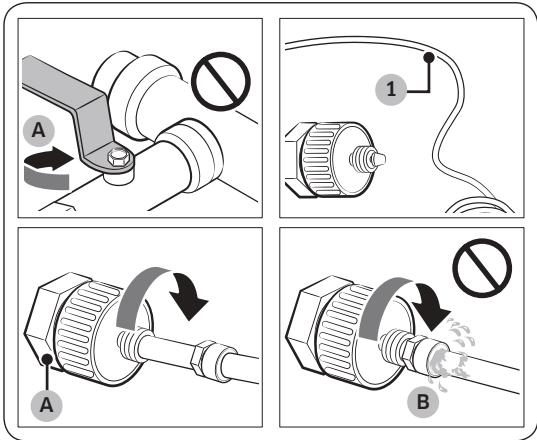

A. Fermetre de la conduite d'eau principale
B. Pas de jeu

1. Fermez l'alimentation en eau en fermant la vanne d'eau principale.
2. Repérez le tuyau d'eau (1) froide potable.
3. Suívez les instructions de la section Installation du tuyau d'eau pour raccarder le tuyau d'eau.
4. Une fois le raccordement terminé, ouvrez la vanne d'eau principale et versez environ 3 litres d'eau. Cette opération permet d'éliminer les impuretés représentes à l'intérieur du tuyau.

Installation

Pour raccorder le flexible de filtrage de l'eau au tuyau d'eau :

A. Tuyau d'eau de l'unité
B. Tuyau d'eau du kit

Pour réparer le tuyau d'eau :

ATTENTION

Le tuyau d'eau doit être réparé par un technicien qualifié. Si vous observez une fuite d'eau, prenez contact avec un centre de service Samsung local ou avec l'installateur du tuyau d'eau.

1. Desserrez et retirez l'écrou de compression (a) au niveau du tuyau d'eau du réfrigerateur, puis insérez-le sur le flexible de filtrage de l'eau.
2. Serrez l'écrou de compression (a) pour raccorder le flexible de filtrage de l'eau et le tuyau d'eau.
3. Ouvrez la vanne d'eau principale et vérifie l'absence de fujites.
4. Si vous n'observe aucune fuite, versez environ 3 litres d'eau avant de juste utiliser le réfrigérateur, afin d'éliminer les impuretés presents à l'intérieur du système de filtrage de l'eau.

REMARQUE

Si vous nevez changer l'emplacement du réfrigérateur après avoir raccordé le tuyau d'eau, assurez-vous que la section jointée du tuyau d'eau est droite.

ATTENTION

Ne montez le filtré à eau sur aucune piece du réfrigérateur. Cela pourrait endommager le réfrigérateur.

ÉTAPE 8 Réglages initiaux

En suivant les étapes suivantes, le réfrigérateur doit fonctionner entièrement.

1. Insérez la fiche d'alimentation dans la prise murale pour allumer le réfrigérateur.
2. Ouvrez la porte et vérifie si l'éclairage à l'intérieur s'allume.
3. Réglez la température sur la valeur la plus BASSE et patientez environ une heures. Le concélateur est alors légarement réfrigéré et le moteur tourne doucement.
4. Attendez jusqu'à ce que le réfrigerateur attigne la température régée. Le réfrigerateur est désormais prét l'emploi.

ÉTAPE 9 Vérification finale

Lorsque l'installation est terminée, vérifie les points suivants :

Le réfrigerateur est branché sur une prise électrique et correctement mis à la terre.
Le réfrigérateur est installé sur une surface plane et de niveau, à une distance suffisante des parois et des meubles.
Le réfrigerateur est mis à niveau et positionné fermement au sol.
- La porte s'ouvre et se ferme sans obstacles et l'éclairage interieur s'allume automatiquement dés que vous ouvrez la porte.

Opérations

Panneau principal

01 Fridge (Réfrigerateur) / °F ↔ °C
03 Freezer (Congélateur) / Power Freeze (Congélation rapide)
05 Water/Ice (Eau/Glaçons) / Dispenser Lock (Verrouillage du distributeur)

02 Power Cool (Refroidissement rapide)
04 Ice Maker (Machine à glaçons) / Filter Reset (Réinitialisation du contrôle)
06 Door Alarm (Alarm de la porte) / Control Lock (Verrouillage de commande)

REMARQUE

Lorsque you changez la temperature sur I'ecran, ce dernier affiche la temperature actuelle a l'intérieur du réfrigerateur, jusqu'à ce que la temperature atteigne la valeur que you'vez reglee. Ensuite, I'ecran affiche la nouvelle tempéure réglee. Veuillez noter qu'il faut prévoir du temps avant que le réfrigérateuratteigne la nouvelle tempéure. Ceci est tout à fait normal. Pendant ce temps, vous n'avez pas besoin de régler de nouveau la tempéure.
- Afin d'assurer des performances optimes, nous vous recommendons de régler la température sur -19 °C pour le conGPLateur et sur 3 °C pour le réfrigérateur.
- La température dans le réfrigerateur risque d'augmenter si vous ouvrez la porte fréquement ou si une grande quantité d'aliments est placée dans le réfrigerateur. Si tel est le cas, l'affichage de la température clignote jusqu'à ce que la température du réfrigerateur revienne au réglage spécifique.
- Si une erreur de communication survient entre l'écran d'affichage de la température et le contrôleur principal, ce clignotement continue pendant une période prolongée. Prenez contact avec un centre de service local Samsung pour bénéficier d'une assistance technique.
L'ecran du panneau principal s'allume uniquement si la porte est ouverte et il s'eteint si la porte est fermée.
- Si vous reglez la fonction Control Lock (Verrouillage de commande) sur le panneau principal, ce dernier se verrouille automatiquement après 1 minute d'inactivité.

01 Refrigerateur / ^ ^(3s)

Fridge (Réfrigérateur)	Vous pouvez utiliser le bouton Fridge (Réfrigérateur) pour régler la température du réfrigérateur. • Appuyez plusieurs fois sur le bouton Fridge (Réfrigérateur) pour sélectionner la température de votrechioix entre 1 °C et 7 °C. - Le voyant de température vous informe de la température actuellement réglée ou sélectionnée.
°F ↔°C	Vous pouvez également utiliser le bouton Fridge (Réfrigérateur) pour changer d'échelle de température et alterner entre Celsius et Fahrenheit. Pour changer l'échelle de température actuelle, maintenez le bouton Fridge (Réfrigérateur),enforcépendant 3 secondes.

Opérations

02 Refroidissement rapide

La fonction Refroidissement rapide accélère le processus de refroidissement avec le ventilateur à vitesse maximale. Elle vous permit de refroidir rapidement des alimentés qui s'abiment vite. Elle peut aussi être utilisée après avoir la porte ouverte pendant quelques temps. Le réfrigérateur continue de fonctionner à vitesse maximale durant plusieurs heures, avant de revenir à la température précédente.

Maintenez le bouton Power Cool (Refroidissement rapide) enforcé pendant 3 secondes.

Levoyant correspondant ( 念 ) s'allume et le refrigerateur accelere le processus de refroidissement pour vous.

03 Congélateur / Congélation rapide (3 s)

Freezer (Congélateur)

Le bouton Freezer (Congélateur) peut être utilisé pour régler la température du congélateur ou pour activer la fonction Congélation rapide. Les températures disponibles sont comprises entre -15 °C et -23 °C.

Power Freeze (Congélation rapide)

La fonction Congélation rapide accélère le processus de congélation avec le ventilateur à vitesse maximale. Le congélateur fonctionne à vitesse maximale durant 50 heures avant de revenir à la température précédente.Pour activer la fonction Congélation rapide, maintenez le bouton Freezer (Congélateur),enforcé pendant 3 secondes. Le témoin correspondant (®) s'allume et le réfrigérateur accélère le processus de congélation pour vous.Pour désactiver la fonction, maintenez de nouveau le bouton Freezer (Congélateur),enforcé pendant 3 secondes. Le congélateur revient au réglage de température précédent.Pour congeler une grande quantité d'aliments, activez la fonction Congélation rapide au moins 20 heures avant de placer les alimentés dans le congélateur.REMARQUEL'utilisation de la fonction Congélation rapide augmente la consommation électrique. Assurez-vous de la désactiver et de rétabrir la température précédente si vous n'avez pas besoin de cette fonction.

04 Machine à glaçons / Réinitialisation du filtré (3 s)

Ice Maker (Machine à glaçons)

Appuyez sur le bouton Ice Maker (Machine à glaçons) pour activer ou désactiver la machine à glaçons. La machine à glaçons possède 2 voyants (Ice Maker On / Ice Maker Off) pour indiquer le statut de fonctionnement. · Lorsque la machine à glaçons est en marche, levoyant correspondant (Ice Maker On) s'allume. · Lorsque la machine à glaçons est éteinte, levoyant correspondant (Ice Maker Off) s'allume. Dans ce cas, la fabrication de glaçons est désactivée même si vous appuyez sur le bouton Cubed Ice (Glaçons) ou Crushed Ice (Glace pilée) sur le panneau du distributeur. Pour activer la fabrication de glaçons, vousdezvez allumer la machine à glaçons. RemARQUE Si la machine à glaçons est éteinte, elle s'allume si vous maintainez le levier distributeur de glaçons,enforcépendant plus de 5 secondes.

Filter Reset (Réinitialisation du filtrer)

Après environ 6 mois (et généralement environ 1 200 l d'eau),levoyant Filtré clignote en rouge pendant plusieurs secondes lorsqu'youvrez la porte. Cette fonction vous rappelle que le filtré doit être remplaça. Si cela se produit, remplacez le filtré, puis maintenez le bouton Ice Maker (Machine à glaçons) enforcépendant 3 secondes. Le cycle de vie du filtré sera réinitialisé et levoyant du filtré s'éteint. RemARQUE · L'eau de certaines régions a une teneur relativement forte en calcaire. Cela peut réduire le cycle de vie du filtré. Dans ces zones, vous devrez remplacer le filtré à eau plus souvent que la fréquence spécifique ci-dessus. · Si l'eau n'est pas distribuée correctement, il y a de fortes chances pour que le filtré à eau soit obstrué. Remplacez le filtré à eau.

Opérations

05 Eau/Glaçons / Verrouillage du distributeur (3 s)

Water/Ice (Eau/Glaçons)

Vous pouvez vous servir de l'eau réfrigérée, des glaçons ou de la glace pilée. Pour vous servir, appuyez sur le bouton Water/Ice (Eau/Glaçons). Le voyant correspondant s'allume.

Dispenser Lock (Verrouillage du distributeur) (Panneau du distributeur / Levier du distributeur)

Pour empêcher l'utilisation des boutons du panneau du distributeur et du levier du distributeur, maintenez le bouton Water/Ice (Eau/Glaçons) enforcé pendant plus de 3 secondes. Si vous maintainez ce bouton à nouveau enforcé pendant plus de 3 secondes, alors le verrouillage du distributeur sera déactivé. Remarque • Le bouton Dispenser Lock (Verrouillage du distributeur) sur le panneau du distributeur n' affecte pas les commandes sur le panneau principal. Pour verrouiller le panneau principal, utilisez la fonction Verrouillage de commande sur le panneau principal. • Si vous appuyez sur le bouton Water/Ice (Eau/Glaçons) pendant 3 secondes alors que le verrouillage des commandes et le verrouillage du distributeur sont tous les deux activités, vous déactivé les deux verrouillages.

06 Alarme de la porte / Verrouillage de commande (3 s)

Door Alarm (Alarm de la porte)

Si la porte est laissée ouverte pendant plus de 2 minutes, une alarme retentit et levoyant d'alarme clignote. Vous pouze activer ou désactiver l'alarme en appuyant sur le bouton Door Alarm (Alarm de la porte). L'alarme est activée par défaut en usine. Si la porte est laissée ouverte pendant 5 minutes, l'éclairage interieur (dans le réfrigérateur et le congélateur) clignote pendant 10 secondes puis s'allume. Tout le processus recommence toutes les minutes pendant 5 minutes. Ceci a pour but d'alerter les utilisateurs malentendants qu'une porte est ouverte. Veuillez notes que ce comportement est tout à fait normal.

Control Lock (Verrouillage de commande)

Pour éviter toute modification accidentelle des réglages, maintenez le bouton Door Alarm (Alarm de la porte),enforcé pendant 3 secondes. Le panneau principal est désactivé et le voyant Verrouillage (®) s'allume. Lorsque la fonction Verrouillage de commande est activée, le voyageur clignote si l'un des boutons sur le panneau principal est actionné. Si vous maintainez ce bouton à nouveau enforcé pendant plus de 3 secondes, alors la fonction Verrouillage de commande sera désactivée. Toute fois, la fonction Verrouillage de commande sera réactivée si chaque bouton n'est actionné sous 1 minute. © REMARQUE Le verrouillage des commandes du panneau principal n'affecte pas le distributeur. Le distributeur fonctionne indépendamment, de même que le levier du distributeur. Pour verrouiller le distributeur et le levier du distributeur, utilisez la fonction Verrouillage du distributeur.

Opérations

Panneau du distributeur

01 Water (Eau) / Lock (Verrouillage)
02 Cubed Ice (Glaçons)
03 Crushed Ice (Glace pilée)
01 Eau / Verrouillage (3 s)

Water (Eau)

Pour distribuer de l'eau réfrigérée, appuyez sur le bouton Water (Eau). Levoyant correspondant s'allume.

Lock (Verrouillage) (Panneau du distributeur / Levier du distributeur)

Pour empêcher l'utilisation des boutons du panneau du distributeur et du levier du distributeur, maintenez le bouton Water (Eau),enforcé pendant plus de 3 secondes. Si vous maintainez ce bouton à nouveau enforcé pendant plus de 3 secondes, alors le verrouillage du distributeur sera déactivé. Lorsque la fonction Verrouillage du distributeur est activée, le voyant clignote si l'un des boutons du panneau du distributeur est actionné ou si le levier du distributeur est actionné. RemARQUE Le bouton Lock (Verrouillage) sur le panneau du distributeur n'afecte pas les commandes sur le panneau principal. Pour verrouiller le panneau principal, utilisez la fonction Verrouillage de commande sur le panneau principal.

02 Glaçons

Cubed Ice (Glaçons)

Appuyez sur le bouton Cubed Ice (Glaçons) pour distribuer des glaçons. Levoyant correspondant s'allume.

03 Glace pilée

Crushed Ice (Glace pilée)

Appuyez sur le bouton Crushed Ice (Glace pilée) pour distribuer de la glace pilée. Levoyant correspondant s'allume.

Fonctions spéciales

Distributeur d'eau/de glaçons

À l'aide du distributeur, vous pouvez verser de l'eau avec ou sans glaçons.

Le distributeur d'eau offre 3 options : eau réfrigerée, glaçons et glace pilée. Pour verser de l'eau réfrigerée, appuyez sur le bouton Water (Eau) sur le panneau du distributeur. Placez un verre d'eau sous le distributeur, puis presse le levier du distributeur.

Pour distribuer de l'eau avec des glaçons

1. Avec la fonction Ice Maker (Machine à glaçons) activée, appuyez sur le bouton Cubed Ice (Glaçons) ou Crushed Ice (Glace pilée) pour sélectionner le type de glace.
2. Placez un verre d'eau sous le distributeur, puis pressez le levier du distributeur avec le verre. Les glacons tombent du distributeur dans votre verre.
3. Appuyez sur le bouton Water (Eau) pour selectionner de I'eau.
4. Pressez le levier du distributeur avec le verre. De l'eau coule du distributeur dans votre verre.

REMARQUE

• Le distributeur arrêté de verser si vous maintainez le levier du distributeur enforcé pendant environ 1 minute. Pour verser plus d'eau, relâchez le levier puis pressez-le de nouveau.
  Veilz à ce que le verre soit aligné avec le distributeur afin d'éviter que l'eau ne vous éclabousse.
• Si vous n'utilisez pas le distributeur d'eau pendant 2 à 3 jours, l'eau distribuée peut avoir une odeur ou un goût étrange. Il ne s'agit pas d'un dysfonctionnement du système. Jetez les 1 à 2 premiers verres d'eau.

Opérations

Machine à glaçons

Le réfrigérateur est équipé d'une machine à glaçons intégrée qui distribue automatiquement de la glace, de sorte que vous puissiez bénéficier d'une eau filtrée sous forme de glaçons ou de glace pilée.

Après avoir installé votre réfrigérateur et l'avoir branché, suivez ces instructions pour vous assurer que la fabrication de glaçons se fait de manière appropriée et pour faire en sorte que le bac à glaçons reste rempli de glaçons :

1. Laissez le réfrigérateur en marche pendant au moins 24 heures pour garantir des performances optimes.
2. Laissez tomber les 4 à 6 premiers glaçons dans un verre.
3. Attendez encore 8 heures et laissez tomber 4 à 6 autres glaçons.
4. Ensemble, attendez 16 heures de plus et servez-vous notre premier verre plein de glaçons.

REMARQUE

• Si vous consommez tous les glaçons d'un coup, vous devez attendre 8 heures supplémentaires avant de pouvoir vous servir les 4 à 6 premiers glaçons. Cela permet de s'assurer que le bac à glaçons est rempli de glaçons de façon appropriée.
• Les glaçons généres rapidement peuvent sembler blancs, ce qui est tout à fait normal.

Diagnostic

Si vous n'arrivez pas à verser de la glace, vérifie d'abord la machine à glaçons.

1. Appuyez sur le bouton Test sur le (:é de la machine à glaçons. Vous entendrez une melodie (sonnerie) lorsque vous appuierez sur le bouton.
2. Vous entendrez une deuxième melodie si la machine a glaçons fonctionne correctement.

ATTENTION

• Si la mélokie pour la fabrication de glaçons retentit plusieurs fois, prenez contact avec l'installateur du tuyau d'eau ou avec un centre de service Samsung local.
• N'appuyez pas sur le bouton Test plusieurs fois si le bac à glaçons est plein de glace ou d'eau. De l'eau pourrait déborder ou de la glace pourrait se coincer dans le bac.

• Ne placez pas d'aliments dans le bac à glaçons. Les alimentents surgelés peuvent endommager la machine à glaçons, en particulier lors de l'ouverture ou la fermeture de la porte.
  Lorsque l'alimentation est rétablie sur le réfrigérateur après une panne de courant, le bac à glaçons peut contenir un mélange de glaçons fondus et coincés, ce qui peut entraîner un mauvais fonctionnement de la machine à glaçons. Pour éviter cela, assurez-vous de vider le bac à glaçons afin qu'il puisse se replir de glaçons frais et non collés.

• Ne mettez pas les doigs ni d'autres objets dans l'orifice du distributeur ou la machine à glaçons. Cela peut provoquer des blessures corporelles ou des dommages matériels.

• Au moment de l'insertion du bac de la machine à glaçons, veillez à ce que le bac soit bien centré au niveau de l'entrée. Cela évitera que le bac ne reste bloqué.

Si vous éteignez la machine à gaçons

Si vous maintainez le bouton Ice Maker (Machine à glaçons) enforcé pendant plus de 3 secondes pour éteindre la machine à glaçons, assurez-vous de-retirer tous les glaçons dans le bac à glaçons. Les glaçons restants peuvent former un bloc, rendant alors difficile leur retrait.

Pour-retirer le bac à glaçons, reportez-vous à la section Bac à glaçons (modèles applicables uniquement) en page 54.

REMARQUE

Le retrait du bac à glaçons n'attecte pas les performances thermiques et mécaniques du réfrigérateur.

Eau trouble

L'eau fournie au réfrigérateur passée à travers un contrôle principal pour eau alcaline. Lors du processus de filtration, la pression de l'eau augmente et l'eau devient saturée en oxygène et en azote. À cause de ce phénomène, l'eau semble-temporairement floue ou trouble lorsqu'elle est distribuée. Ceci est tout à fait normal et l'eau reprend une couleur transparente après quelques secondes.

Entretien

Manipulation et entretien

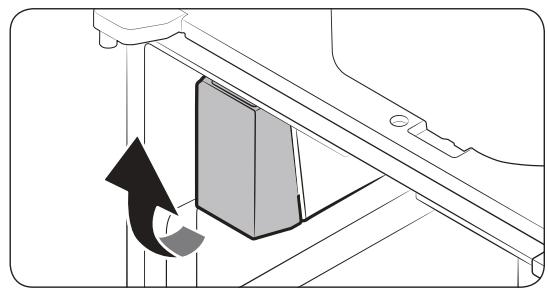

Bac à glaçons (modèles applicables uniquement)

Si vous ne distribuèz pas de glaçons pendant une période prolongée, les glaçons peuvent former un bloc dans le bac. Si cela se produit, retirez le bac à glaçons et videz-le.

1. Pour-retirer le bac à glaçons, soulevez-le doucement puis tirez-le lentement pour le sortir, en tenant le bas du bac avec une main et le côté avec l'autre main.
2. Videz le bac.
3. Une fois l'opération terminée, remettez le bac en place. Si vous n'arrivez pas à remettre le bac en place, faites tournez la vis hélicoïdale de 90 degrès puis réessayez.

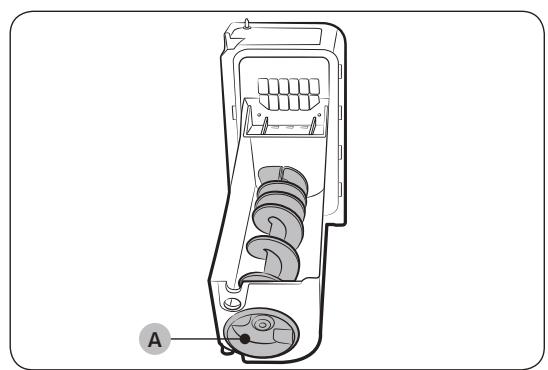

Si le bac à glaçons n'est pas fermement inséré, tournez la rampe helicoidale (A) de 90 degrès, puis réessayez.

ATTENTION

N'exercez pas une force excessive sur le cache du bac. Le cache risquerait de se casser.
- Ne fermez pas la porte trop fort. De l'eau pourrait déborder de la machine à glaçons.
Pour eviter tout risque de blessure, assurez-vous de nettoyer la glace ou l'eau qui est tombee au sol.
Pour éviter les accidents et les blessures, ne laissez pas les enfants jour avec le distributeur d'eau ou la machine à glaçons.
- Ne mettez pas votre main ou un objet dans la gouttière à glaçons. Cela pourrait provoquer des blessures corporelles ou des dommages matériels.

Utilisez uniquement le bac à glaçons fourni. L'utilisation de bacs à glaçons de tiers peut entraîner une défaillance du système.

REMARQUE

La pression d'eau requise pour fabriquer des glacons est comprise entre 206 et 827kPa
Il est normal que la machine a glaçons fasse du bruit pendant le processus de fabrication de glaçons.
Lorsque la porte est ouverte, ni la machine a glaçons ni le distributeur d'eau ne fonctionnement.

Clayettes du réfrigérateur

L'aspect des clayettes diffère selon le modele.

• Pour-retirer une clayette, ouvre la porte correspondante entièrement. Tenez l'avant de la clayette, puis soulevez-la doucement et faites-la glisser pour lasorting.

REMARQUE

Ne soulevez pas la clayette entièrement lorsque vous retirez ou réinsérez la clayette. Vous risquez de faire des bosses sur la paroi arrêté du compartment du réfrigérateur.

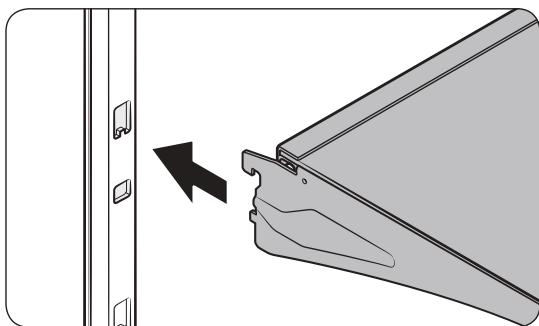

Pour réinsérer, tenez la clayette à un angle plaçant la partie avant en position surélevée par rapport à l'arrière, puis inséréz le crochet supérieur dans l'encoche supérieure de la clayette. Ensuite, abaissez la clayette et inséréz le crochet inférieur de la clayette dans l'encoche inférieure de la clayette.

ATTENTION

• Les clayettes en verre trempe sont lourdes. Soyez prudent lors de leur retrait.
• La clayette doit être correctement insérée. Ne l'insérez pas à l'envers.
• Les recipients en verre peuvent rayer la surface des clayettes en verre.

Entretien

Vous pouvez rentrer la moitié avant de la clayette coulissante en la faisant glisser afin de pouvoir ranger plus d'articles hauts. Tirez doucement la moitié avant de la clayette pour la rouvrir et utiliser à nouveau la clayette entière.

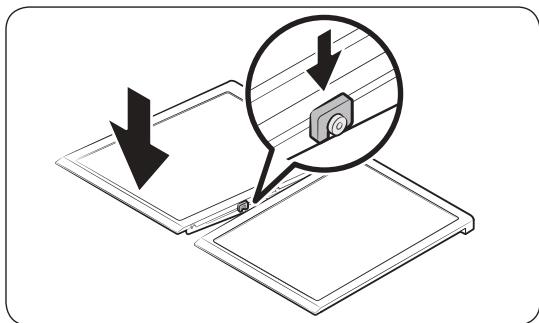

La clayette piante vous permit d'avoir plus de place dans le réfrigérateur pour les articles hauts.

Pour la replier, poussez la partie avant de la clayette vers le haut.

ATTENTION

Ne soulevez et ne tordez pas trop rapidement la clayette piante pour attraper les alimentents qui se trouvent en dessous d'elle. Il risque de tomber.

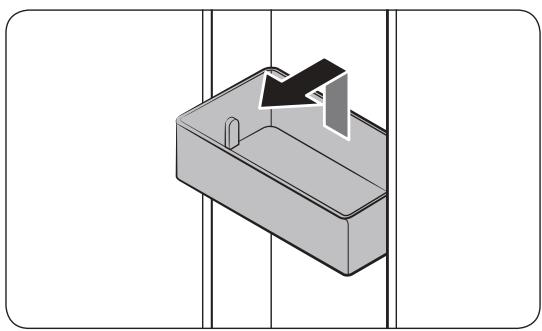

Bacs de la porte

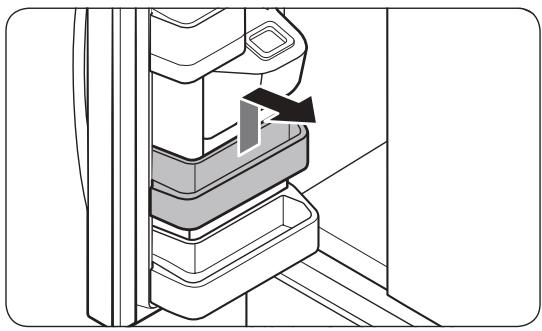

Pour retirer le bac de la porte, tenez le bac par l'avant puis soulevez-le doucement pour le retirer.
Pour le reinsérer, insérez le bac de la portégérément au-dessus de son emplacement final tout en vous assurant que l'arrière du bac se trouve contre la porte. Tenez le bac de la portepar l'arrière à deux mains, puis appuyez vers le bas pour lemettre bien en place.

ATTENTION

• Ne retirez pas un bac qui est rempli d'aliments. Videz le bac au préalable.
• Faites attention lors de l'ouverture de la porte si le bac inférieur contient de grandes bouteilles, lesquelles risquent de se renverser.
• Ne laissez pas les enfants jouer avec les bacs. Ils risqueraient de se blesser sur les coins pointus du bac.

Entretien

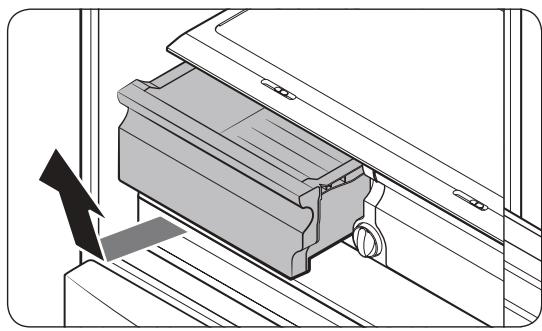

Tiroirs du réfrigérateur

Tiroirs à légumes / fruits

Compartment large

Soulevez doucement l'avant du tiroir et faites-le glisser pour le prisoner.

• Nous vous recommendons dePTRER les bacs de la porte avant de PTRER le tiroir. Cela permet d'eviter d'endommager les bacs de la porte.

• Pour réinsérer, insérez le tiroir dans les rails du cadre puis faites glisser vers l'intérieur.

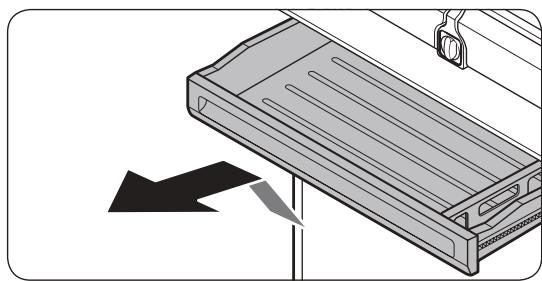

• Ouvrez entière le compartment large pour le retarder. Ensuite, soulevez légèrement l'avant et tirez horizontally.

• Pour le remettre en place, pousez les rails vers l'arrête du réfrigérateur. Ensuite, placez le compartment large sur les rails et faites-le glisser jusqu'à ce qu'il soit en place.
  Pour-retirer la grille de séparation, souveze l'avant de cette-ci pour la décrocher de la paroi, puis retirez-la en la tirant vers vous.

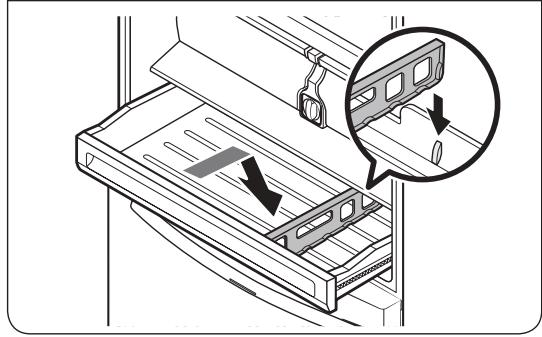

• Pour remettre la grille de séparation en place, accrochez l'arrière de la grille de séparation à la paroi arrêté et enforcez-la.

Bacs du congélateur

Bac à glaçons inférieur (modèles applicables uniquement)

Bac supérieur

1. Ouvrez entiement le tiroir du congelateur.
2. Soulevez le bac à glaçons inférieur pour le retarder.

Pour le retarder, ouvre entierement le tiroir du congelateur en le tirant. Soulevez l'avant du bac supérieur et tirez-le pour le retarder.
Pour le remetre en place, alignez les roulettes avant du bac supérieur avec l'extrémité du bac inférieur. Faites glisser le bac supérieur vers l'avant.

Entretien

Bac inférieur

Pour le retarder, retirez d'abord le bac supérieur. Ensuite, inclinez vers le haut l'avant du bac inférieur pour le tirer et le-sortir.
Pour le remettre en place, posez le bac sur l'ensemble de rail en commencerant par l'arrière.

ATTENTION

• Ne tournez pas le bac lors du retrait ou de l'insertion. Vous risquez de rayer le bac.
  Pour eviter tout risque de blessures corporelles, de dégats matériels ou d'asphyxie, tenez les bacs du conGPLateur qui ont ete retirés hors de la portee des enfants.
• Ne retirez pas la grille de séparation.
• Placez les roulettes du bac supérieur sur l'extrémité des rails du bac inférieur. Ensuite, faites glisser le bac supérieur vers l'avant et jusqu'au bout. Dans le cas contraire, le tiroir ne s'ouvrira et ne se fermera pas correctement, ce qui risque d'entrainer l'accumulation de givre.

Grille de séparation du bac du congélateur (type A, modèles applicables uniquement)

Desserrez et retirez la vis sur la partie inférieure de la grille de séparation. Ensuite, tirez la grille de séparation bien à la verticale pour la retarder.

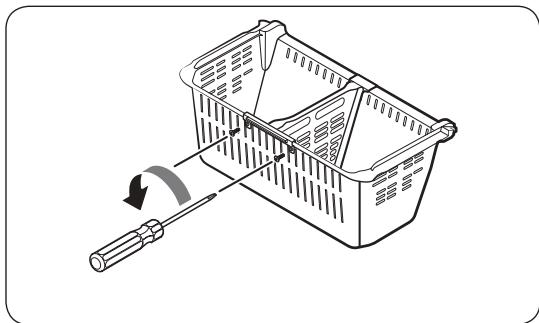

Grille de séparation du bac du congélateur (type B, modèles applicables uniquement)

1. Retirez le bac inférieur.
2. À l'aide d'un tournevis cruciforme, dévissez les deux vis maintenant en place le dispositif de fixation arrêté à l'arrête du bac.
3. Tirez le dispositif de fixation arrêté et la grille de séparation vers le haut pour les retarder.

Entretien

Nettoyage

Intérieur et extérieur

AVERTISSEMENT

• N'utilisez pas de benzène, de diluant, de nettoyant domestique/pour voiture ou d'eau de Javel (Clorox™) pour le nettoyage du réfrigerateur. Ces produits risquent d'endommager la surface du réfrigerateur et de provocer un incendie.
• Évitez de vaporiser de l'eau directement sur le réfrigérateur. Cela est susceptible de provoquer un choc électrique.

Retirez régulierement toutes les substances étrangères telles que la poussière ou l'eau des fiches de la prise électrique et des points de contact à l'aide d'un chiffon sec.

1. Debranchez le cordon d'alimentation.
2. Utilisez un chiffon doux non peluchexs humidifié ou une serviette en papier pour nettoyer l'intérieur et l'extérieur du réfrigérateur.
3. Ensuite, utilisez un chiffon sec ou une serviette en papier pour bien secher les surfaces.
4. Branchez le cordon d'alimentation.

Distributeur de glace / d'eau

ATTENTION

Lorsque vous sélectionnez de la glace pilée, quelques copeaux de glace résiduelle peuvent s'accumuler dans la gouttière à glaçons. Pour éviter cela, retirez la glace résiduelle au niveau de la gouttière à l'aide d'un chiffon propre et doux.

Joints en caoutchouc

Si les joints en caoutchouc d'une porte deviennent sales, la porte risque de ne pas se fermer correctement ce qui risque alors de réduire les performances et l'efficacité du réfrigérateur. Utilisez un nettoyant doux et un chiffon humide pour nettoyer les joints en caoutchouc. Ensuite, séchez-les bien avec un chiffon.

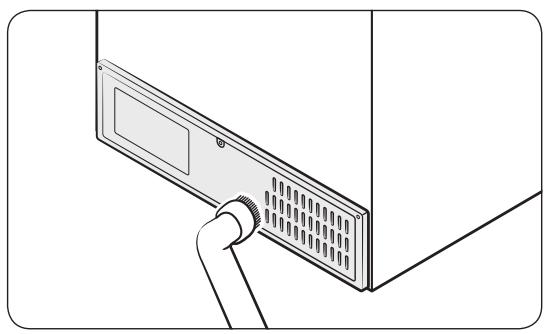

Panneau arrête

Pour maintainir la propriété des cordons et des pièces exposées du panneau arrêté, passez un coup d'aspirateur sur le panneau une ou deux fois par an.

ATTENTION

Ne retirez pas le cache du panneau arrêté. Il existe un risque d'électrocution.

Replacement

Filtre à eau

AVERTISSEMENT

N'utilisez pas de filtres à eau de tiers. Utilisez uniquement les filtres fournis ou approvés par Samsung.
- Les filtres nonapprovés peuvent fuir et endommager le réfrigérateur, entraînant alors une électrocution. Samsung ne sera enaucun cas tenu responsable pour tout dommage decouant de l'utilisation de filtres à eau de tiers.

Levoyant Réinitialisation du filtré (Filter) devient rouge lorsquel moment est venu de replacer le filtré à eau. Avant de replacer le filtré, assurez-vous que le tuyau d'arrivée d'eau est fermé.

1. Fermez le tuyau d'arrivée d'eau.

2. Faites tourner le bouton de la cartouche du filtre de 90 degrés dans le sens antihoraire (1/4 de tour). La cartouche du filtre se déverrouille.

3. Tirez vers l'extérieur pour retarder la cartouche.

4. Si le filtré à eau est très contaminé, la cartouche peut être difficile àzheimer. Si tel est le cas, n'hésitez pas à forcer pourzheimer la cartouche.
   Pour éviter que de l'eau ne fuie au niveau de l'ouverture du filtr, gardez la cartouche bien droite lors de son retrait.

5. Insérez une nouvelle cartouche de filtré. Utilisez uniquement les filtrésapprovés ou fournis par Samsung.

Entretien

1. Faites tourné le bouton de la cartouche dans le sens horaire pour la verrouiller en place.
2. Maintenez le bouton Ice Maker (Machine à glaçons) enforcé pendant 3 secondes sur le panneau principal pour réinitialiser le détector de cycle de vie. Levoyant Réinitialisation du filtré (Filter) s'estint.
3. Une fois le remplacement du filtré terminé, ouvre la vanne d'arrivée d'eau et faites couler de l'eau à travers le distributeur pendant environ 7 minutes. Cette opération permet d'éliminer les impuretés et l'air présents dans le tuyau d'eau.

REMARQUE

Lorsqu'un filtrer a recemment instalé, il se peut que le distributeur d'eau crache de l'eau brièvement. Cela est dà à l'air qui est entré dans le tuyau d'eau.
- Le processus de remplacement peut faire goutter le distributeur d'eau pendant une courte durée. S'il goutte, essuyez simplement l'eau sur le sol avec une serviette sèche.

Système de filtration de l'eau par osmose inverse

La pression d'eau du système d'alimentation en eau vers le système de filtration de l'eau par osmose inverse doit être comprise entre 206 kPa et 827 kPa.

La pression d'eau du système de filtration de l'eau par osmose inverse vers le tuyau d'eau froide du réfrigérateur doit être d'au moins 276 kPa. Si la pression d'eau est inférieure à ces specifications :

Vérifiez si le filtré sédiment du système d'osmose inverse n'est pas obstrué. Remplacez le filtré si nécessaire.
- Remplissez le réservoir d'eau dans le système par osmose inverse avec de l'eau.
- Si vous réfrigerateur est équipé d'un filtré à eau, cela peut réduire davantage la pression de l'eau s'il est utilisé en konjction avec un système d'osmose inverse. Retirez le filtré à eau.

Pour en savoir plus ou pour obtenir des informations sur l'entretien, prenez contact avec un plombier professionnel habilité.

Commander un filtrne neuf

Pour acheter un filtré à eau neuf, prenez contact avec un centre de dépannage Samsung local ou rendez-vous sur le site Internet www.samsungparts.com.

Ampoules LED

Pour changer les ampoules du réfrigerateur, prenez contact avec un centre de service Samsung local.

AVERTISSEMENT

• Les ampôules ne peuvent pas être remplacées par l'utilisateur. N'essayez pas de remplaçer une ampoule par vous-même. Cela est susceptible de provoquer une électrocution.

Dépannage

Avant d'appeler pour obtenir de l'aide, parcourez les points de vérification ci-dessous. Tous les appeals de dépannage concernant des situations normales (autres que des cas de défaut) seront facturés à l'utilisateur.

Généralités

Temperature

Symptôme	Causes possibles	Solution
Le réfrigérateur/ conGPLateur ne fonctionne pas. La température du réfrigérateur/conGPLateur est élevé.	• Le cordon d'alimentation n'est pas branché correctement.	• Branchez correctement le cordon d'alimentation.
	• La molette de contrôle de la tempête n'est pas régée correctement.	• Baissez la tempête.
	• Le réfrigérateur se trouve à proximé d'une source de chaleur ou est exposé à la lumière directedu soleil.	• Assurez-vous que le réfrigérateur n'est pas exposé à la luzièredirecte du soleil et qu'il n'est pas àproximé d'une source de chaleur.
	• Espace insuffisant entre le réfrigérateur et les murs et meubles à proximé.	• Assurez-vous de laisser un écartd'au moins 5 cm entre l'arrière etles côts du réfrigérateur et lesmurs et meubles à proximé.
	• Le mode Économie d'énergie est activé.	• Désactivez le mode Économied'énergie.
	• Le réfrigérateur est en surcharge.Des alimentésBloquent les orificesde ventilation du réfrigérateur.	• Ne surchargez pas le réfrigérateur. Ne laissez pas des alimentésbloquerles orifices de ventilation.
Le réfrigérateur/conGPLateur refroidit trop.	• La molette de contrôle de la tempête n'est pas régéecorrectement.	• Augmentez la tempête.
La paroi interieure est chaude.	• Le réfrigérateur dispose de tuyaux résistants à la chaleur dans la paroi interieure.	• Pour prévenir de la condensation, le réfrigérateur est équipé de tuyaux résistants à la chaleur dans les coins avant. Lorsque la tempête ambiente augmente, cet équipement peut ne pas fonctionner correctement. Il ne s'agit pas d'un dysfonctionnement du système.

Odeurs

Symptôme	Causes possibles	Solution
Le réfrigérateur dégage des odeurs.	• Aliments abîmés.	• Nettoyez le réfrigérateur et retirez les aliments abîmés.
	• Aliments très odorants.	• Assurez-vous que les alimentés à forté odeur sont emballés de manière hermétique.

Givre

Symptôme	Causes possibles	Solution
Présence de givre après des orifices de ventilation.	• Des alimententsBloquent les orifices de ventilation.	• Assurez-vous qu'aucun aliment ne bloque les orifices de ventilation du réfrigérateur.
Présence de givre sur les parois intérieures.	• La porté est mal fermée.	• Assurez-vous que les alimentents ne bloquent pas la porte. Nettoyez le joint de la porte.

Dépannage

Condensation

Symptôme	Causes possibles	Solution
De la condensation se forme sur les parois interieures.	• Si la porte est laissée ouverte, de l'humidité pénétre dans le réfrigérateur.	• Éliminez l'humidité et ne laissez pas la porte ouverte pendant une période prolongée.
	• Aliments avec une forte teneur en humidité.	• Assurez-vous que les alimentés sont emballés de manière hermétique.

Eau/glace (modèles avec distributeur uniquement)

Symptôme	Causes possibles	Solution
Le débit d'eau est plus faible que la normale.	La pression d'eau est trop BASSE.	Assurez-vous que la pression d'eau est comprise entre 206 et 827 kPa.
La machine à gaçons émet un bourdonnement.	La fonction de machine à gaçons est activée, mais l'alimentation en eau vers le réfrigérateur n'a pas été raccordée.	Appuyez sur le bouton Ice Maker (Machine à gaçons).
La machine à gaçons ne produit pas de gaçons.	La machine à gaçons vient juste d'être installée.	Vous devez attendre 12 heures pour que le réfrigérateur produise des gaçons.
	La température du conge lateur est trop élevé.	Réglez la température du conge lateur en dessous de -18 °C (ou -20 °C lorsque l'air Ambient est chaud).
	La fonction Verrouillage du panneau du distributeur est activée.	Désactivez la fonction Verrouillage du panneau du distributeur.
	La machine à gaçons est désactivée.	Activez la machine à gaçons.
Les glaçons ne s'écoulent pas.	• Les glaçons peuvent se coincer si le distributeur de glaçons n'est pas utilisé pendant une période prolongée (environ 3 semaines).	• Si vous ne prévoyez pas d'utiliser le réfrigérateur pendant une période prolongée, videz le bac à glaçons et désactivez la machine à glaçons.
	• Le bac à glaçons est mal inséré.	• Assurez-vous que le bac à glaçons est correctement inséré.
	• Le tuyau d'eau est mal raccordé ou l'alimentation en eau est coupée.	• Vérifiez si le tuyau d'eau est correctement installé. Vérifiez si le robinet d'arrêt du tuyau d'eau est fermé.
L'eau ne s'écoule pas.	• Le tuyau d'eau est mal raccordé ou l'alimentation en eau est coupée.	• Vérifiez si le tuyau d'eau est correctement installé. Vérifiez si le robinet d'arrêt du tuyau d'eau est fermé.
	• La fonction Verrouillage du panneau du distributeur est activée.	• Désactivez la fonction Verrouillage du panneau du distributeur.
	• Un filtré à eau tiers a été installé.	• Utilisez uniquement les filtres approvés ou fournis par Samsung. • Les filtres non approvés peuvent fuir et endommager le réfrigerateur.
	• Le voyant du filtré à eau s'allume ou clignote.	• Remplacez le filtré à eau. ÀpRES le remplacement, réinitialisez le capteur du voyage du filtré.

Dépannage

Entendez-vous dessons anormaux provenant du réfrigérateur?

Avant d'appeler pour obtenir de l'aide, parcourez les points de vérification ci-dessous. Tous les appeals d'assistance concernant des bruits normaux seront factures à l'utilisateur.

Cessonsont toutàfaitnormaux.

• Lorsque vous commencez ou terminez une opération, il se peut que le réfrigérateur émette dessons similaires à l'allumage du moteur d'une voiture. Lorsque l'opération se stabilise, lessons s'attenueront.

• Lorsque le ventilateur est en marche, cessons peuvent etre émis. Lorsque le refrigerateur atteint la température reglee, le son émis par le ventilateur cesse.

• Pendant le cycle de déconnélation, il se peut que de l'eau goutte sur la résistance de déconnélation, généant alors dessons de grésillement.

• À mesure que le réfrigerateur refroidit ou congèle, du gaz réfrigérant circule dans les tuyaux hermétiques, provoquant alors des sons de bouillonnement.

Bouillonnement!

• À mesure que la température du réfrigerateur augmente ou baisse, les pieces en plastique se contractent ou se détenant, créé alors des bruits de cognement. Ces bruits sont produits pendant le cycle de décongélation ou lorsque les pieces électroniques fonctionnell.

Craquement!

Pour les modèle avec machine à glaçons : Lorsque la vanne d'eau s'ouvre pour replir la machine à glaçons, il se peut que vous entendiez un son de bourdonnement.
- En raison de l'égalisation de la pression lorsque vous ouvre et fermez la porte du réfrigerateur, il se peut que vous entendiez un son de souffle.

Comment contacter Samsung dans le monde

Si vous avez des suggestions ou des questions concernant les produits Samsung, veuillez contacter le Service

Consommateurs Samsung.

Pays	Centre d'apps	Site Internet
FRANCE	01 48 63 00 00	www.samsung.com/fr/support
