PF 604 WH/HA - Table de cuisson HOTPOINT - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Table de cuisson électrique encastrable
Marque	Hotpoint
Modèle	PF 604 WH/HA
Nombre de foyers	4 plaques électriques
Type de plaques	2 plaques normales, 2 plaques rapides (repérables par un point rouge)
Alimentation électrique	230 V ~ 50 Hz, puissance max 7,0 kW (selon plaquette signalétique)
Dimensions (L x P x H)	59 x 52 x 4,5 cm (estimation standard)
Poids	Environ 8 kg
Réglage de puissance	6 positions par manette (0 à 6) avec voyant de fonctionnement
Fonctions de cuisson	Cuisson légumes, poisson, pommes de terre, soupes, rôtis, saisie rapide
Nettoyage et entretien	Éponge humide pour la surface; huiler les plaques tièdes; pas de détergents abrasifs ni nettoyeur vapeur
Sécurité	Voyants de fonctionnement, arrêt par manette en position 0, installation conforme aux normes, pas d'utilisation en extérieur
Installation	Encastrement dans plan de travail 20-40 mm d'épaisseur, découpe standard 560×490 mm (vérifier notice)
Raccordement électrique	Bornier sans câble fourni; nécessite câble adapté et interrupteur omnipolaire 3 mm; par installateur qualifié
Conditions d'utilisation	Usage domestique non professionnel, intérieur uniquement
Pièces détachées et réparabilité	Contactez le service assistance Hotpoint; le câble d'alimentation ne doit être remplacé que par un technicien agréé

FOIRE AUX QUESTIONS - PF 604 WH/HA HOTPOINT

Comment installer la table de cuisson Hotpoint PF 604 WH/HA ?

L'installation doit être effectuée par un professionnel. La découpe du plan de travail doit respecter les dimensions indiquées dans la notice (environ 560×490 mm). Utilisez tous les crochets de fixation fournis. Si la table n'est pas installée au-dessus d'un four, montez un panneau d'isolation en bois à au moins 20 mm du bord inférieur de la table.

Comment raccorder électriquement la table de cuisson ?

Le câble d'alimentation n'est pas fourni. Ouvrez le bornier en dévissant la vis V, raccordez les fils selon le schéma, puis fixez le câble dans le presse-câble F. Le raccordement au réseau doit se faire via une prise normalisée ou un interrupteur omnipolaire avec écartement des contacts d'au moins 3 mm. Le fil de terre ne doit pas être interrompu.

Quels types de casseroles utiliser sur les plaques électriques ?

Utilisez des casseroles à fond plat dont le diamètre n'est pas inférieur à celui de la plaque. Évitez les casseroles instables ou déformées pour ne pas endommager la plaque et assurer une bonne transmission de la chaleur.

Comment nettoyer les plaques et la surface de la table ?

Pour l'entretien courant, passez une éponge humide sur la surface et séchez avec du papier essuie-tout. Nettoyez les plaques électriques avec un chiffon humide et graissez-les avec un peu d'huile quand elles sont encore tièdes. N'utilisez jamais de détergents abrasifs ou de nettoyeurs vapeur.

Que faire si une plaque ne chauffe pas ?

Vérifiez d'abord que la manette est sur une position autre que 0 et que le voyant de fonctionnement est allumé. Si le voyant est éteint, l'alimentation électrique peut être coupée. Contrôlez le disjoncteur ou le fusible. Si le problème persiste, contactez le service d'assistance Hotpoint.

Comment utiliser les plaques rapides ?

Les plaques rapides sont repérables par un point rouge. Elles chauffent plus vite que les plaques normales. Utilisez la position 6 pour une montée rapide en température, puis réduisez la puissance selon la cuisson souhaitée. Ne laissez jamais une plaque allumée sans casserole dessus.

Quelles sont les correspondances des positions des manettes ?

Les positions vont de 0 (éteint) à 6 (puissance maximale). Position 1 pour cuisson douce (légumes verts, poisson), 2-3 pour cuisson moyenne (soupes, pommes de terre), 4-5 pour rôtir, 6 pour saisir ou porter à ébullition rapidement.

Comment mettre en sécurité l'appareil après utilisation ?

Remettez toujours les manettes en position 0/éteint. Coupez l'alimentation électrique si nécessaire. Ne laissez pas les plaques allumées sans surveillance. Assurez-vous que les casseroles sont bien positionnées avec les poignées tournées vers l'intérieur.

Que faire en cas de panne de l'appareil ?

N'essayez jamais d'accéder aux mécanismes internes. Débranchez la fiche de la prise de courant. Contactez le service d'assistance Hotpoint pour toute réparation. Le remplacement du câble d'alimentation doit être effectué uniquement par un technicien agréé.

Où trouver les pièces détachées pour la table de cuisson Hotpoint PF 604 ?

Pour obtenir des pièces détachées (comme les manettes, plaques ou câbles), contactez le service après-vente Hotpoint ou un revendeur agréé. Référez-vous à la plaque signalétique pour indiquer le modèle et le numéro de série.

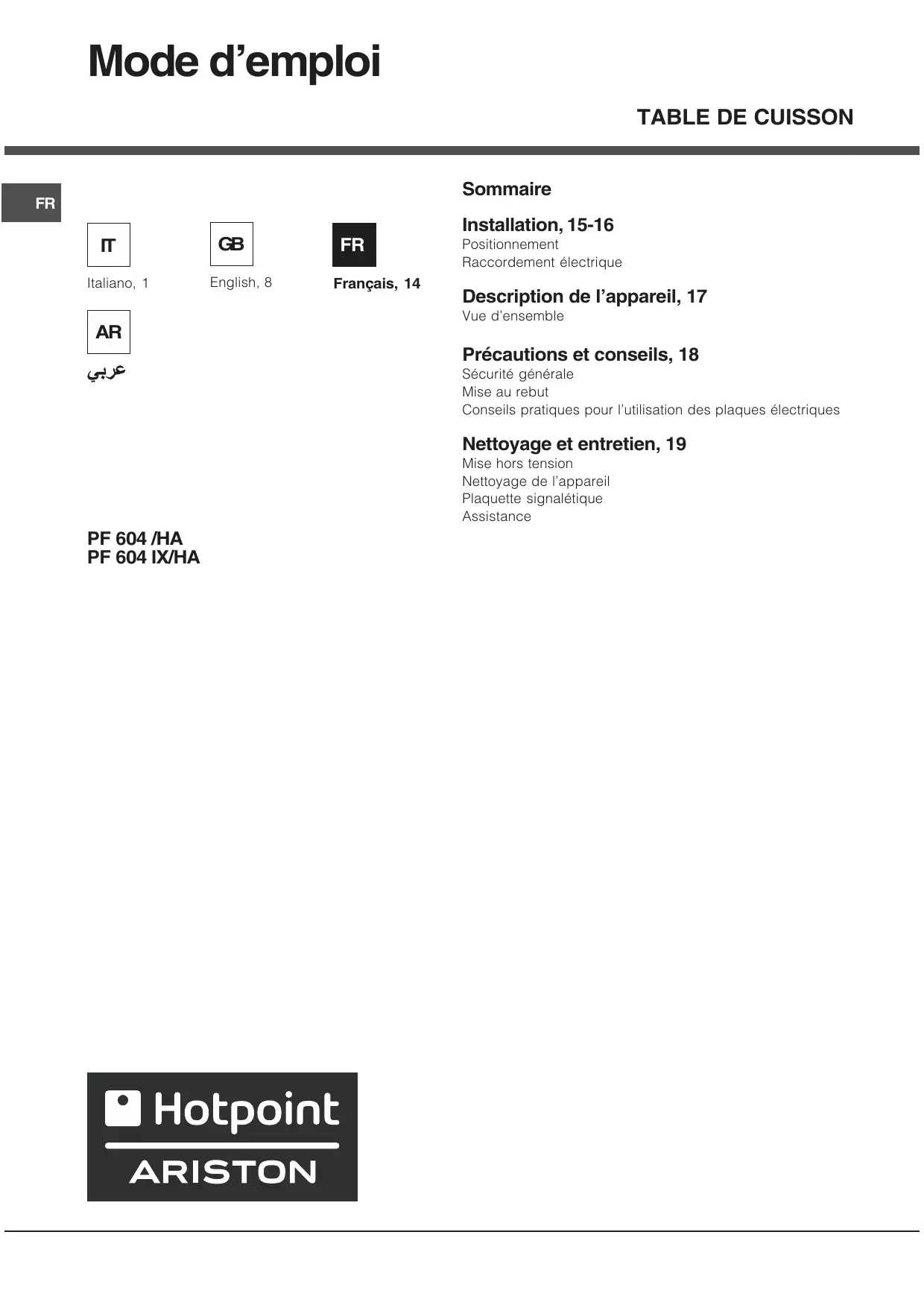

MODE D'EMPLOI PF 604 WH/HA HOTPOINT

Description de l'appareil, 17

Vue d'ensemble

Précautions et conseils, 18

Sécurité générale

Mise au rebut

Conseils pratiques pour l'utilisation des plaques électriques

Nettoyage et entretien, 19

Mise hors tension

Nettoyage de l'appareil

Plaquette signalétique

Assistance

PF 604/HA

PF 604 IX/HA

Hotpoint

ARISTON

! Conservez ce mode d'emploi pour pouvoir le consulter à tout moment. En cas de vente, de cession ou de déménagement, veillez à ce qu'il suive l'appareil pour informer le nouveau propriétaire sur son fonctionnement et lui fournir les conseils correspondants.
! Lisez attentivement les instructions : elles contiennent des conseils importants sur l'installation, l'utilisation et la sécurité de votre apparéil.

Positionnement

! Les emballages ne sont pas des jouets pour enfants, il faut lesmettre au rebut en respectant la reglementation sur le tri sélectif des déchets (voir Précautions et consels).
! L'installation doit être effectuee par un professionnel du secteur conformement aux instructions du fabricant. Une mauvaise installation peut cause des dommages à des personnes, des animaux ou des biens.

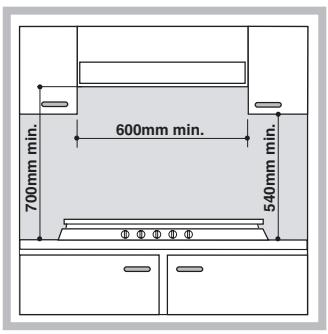

Encastrement

On peut par conséquent les installer à côté de meubles dont la hauteur ne dépasse pas cette du plan de cuisson. Pour une installation correcte de la table de cuisson, il faut se conformer aux instructions suivantes :

• Les meubles jouxtant la table, dont la hauteur dépasse celle du plan de cuisson, doivent être placés à au moins 600~mm du bord du plan.
• Les hottes doivent être installées conformément aux instructions reportées dans leur notice d'installation et à au moins 650mm de distance.
• Les éléments hauts jouxtant la hotte doivent être

placés à au moins 420 mm de distance du plan de travail (voir figure).

• En cas d'installation de la table de cuisson sous un élément haut, ce dernier devra être monté à au moins 700 mm de distance du plan (voir figure).

• La découpe du meuble doit avoir les dimensions indiquées par la figure. Des crochets de fixation sont prévus pour fixer la table sur des plans de 20 à 40 mm d'épaisseur.

Pour bien fixer la table, utilisez tous les crochets fournis.

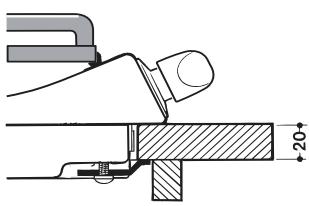

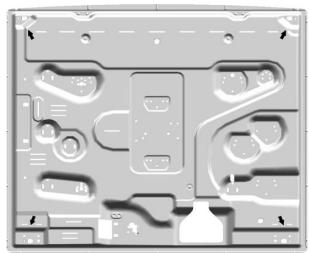

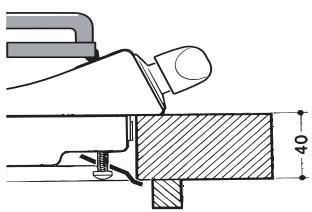

Scheme de fixation des crochets

Position du crochet pour plan H=20mm

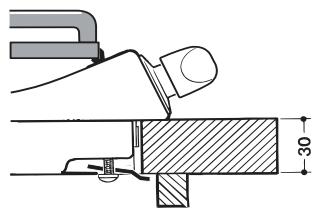

Position du crochet pour plan H=30mm

Devant
Position du crochet pour plan H=40mm

Derrière

! Utilisez tous les crochets compris dans le "sachet accessoires"
- Si la table n'est pas installée au-dessus d'un four à encastrer, il faut monter un panneau d'isolation en bois. Il faut le monter à au moins 20 mm de distance du bord inférieur de la table.

Aération

Pour garantir une bonne aération, la cavité d'encastrement doit être dépourvue de paroi arrêté. Il est conseilé d'installer le four de manière à ce qu'il repose sur deux cales en bois ou bien sur un plan d'appui contin qui ait une découpe d'au moins 45 x 560 mm (voir figures).

En cas d'installation au-dessus d'un four encasirable dépourvu de ventilation de refroidissement forcee, il faudra prévoir des prises d'air d'entrée et de sortie pour permettre une bonne aération à l'intérieur du meuble (voir figure).

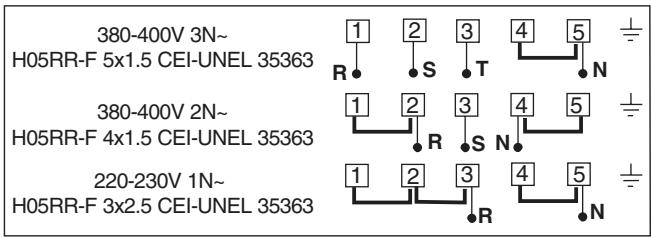

Raccordement électrique

Les tables électriques ne sont pas équipées de cable d'alimentation électricque car ce dernier doit être dimensionné en fonction du type de raccordement électricque utilisé (voir schéma de connexion sous indiqué). Pour raccorder le cable, procédez comme suit:

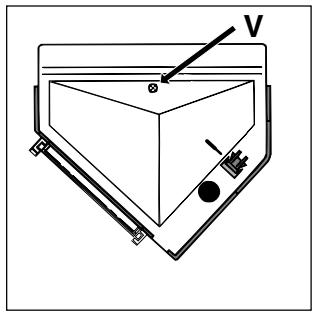

• Dévissez la vis "V" et soulevez le couvercle pour ouvrir le bornier (voir figure).

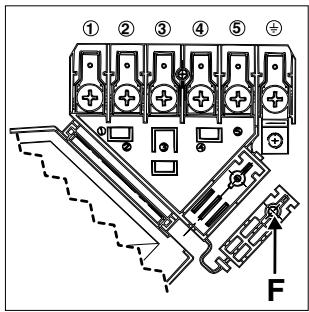

  Raccordez les fils comme illustré.
  Fixez le cable dans le pince-cable "F", refermez et fixez le couvercle à l'aide de la vis "V" (voir figure).

Branchement du cable d'alimentation au réseau électrique

Montez sur le cable une prise normalisée adaptée à la charge indiquée sur l'étiquette des caractéristiques. En cas de raccordement direct au réseau, il faut intercaler entre l'appareil et le réseau un interrupteur à coupure omnipolaire ayant au moins 3 mm d'écartement entre les contacts, dimensionné à la charge et conforme aux normes en vigueur (le fil de terre ne doit pas être interrompu par l'interrupteur). Le cable d'alimentation ne doit atteindre, enaucun point, des températures dépassant de 50^ la température ambiente.

! L'installateur est responsable du bon raccordement électrique de l'appareil et du respect des normes de sécurité.

Avant de procéder au branchement, assurez-vous que :

• la prise est bien munie d'une terre conforme à la loi;
• la prise est bien apte à supporter la puissance maximale de l'appareil, indiquée sur la plaquette signalétique;
• la tension d'alimentation est bien comprise entre les valeurs individues sur la plaquette signalétique;
• la prise est bien compatible avec la fiche de l'appareil. Si ce n'est pas le cas, remplacez la prise ou la fiche, n'utilisez ni rallonges ni prises multiples.

!Après installation de l'appareil, le cable électrique et la prise de courant doivent être facilement accessibles
! Le cable ne doit être ni plié ni excessivement écrasé.
! Il doit être contrôle périodiquement et ne peut être remplaceé que par un technicien agréé (voir Assistance).
! Nous déclinons toute responsabilité en cas de non respect des normes énumérées ci-dessus.
! En cas d'installation au-dessus d'un four à encastrer, la connexion électrique de la table et celle du four doivent être effectuées séparément, pour des questions de sécurité électrique mais aussi pour simplifier, au besoin, l'extraction du four.

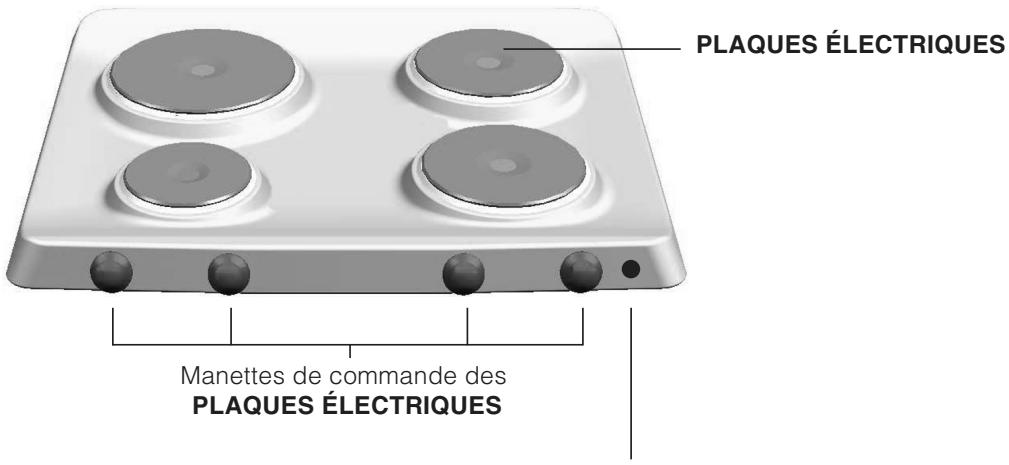

Vue d'ensemble

Voyant fonctionnement PLAQUES ÉLECTRIQUES

• PLAQUES ÉLECTRIQUES disponibles dans plusieurs diamètres et puissances: elles peuvent être "normales" ou "rapides", ces dernières sont repérables à leur point rouge.
  ! La position de la plaque électrique correspondante est indiquée sur chaque manette.

• Voyant FONCTIONNEMENT PLAQUE ÉLECTRIQUE il s'allume dés que la manette est dans une position autre que la position éteint.

• Manettes de commande PLAQUES ÉLECTRIQUES pour réglage de la puissance. Pour procéder au réglage, tournez la manette dans le sens des aiguilles d'une montre ou dans le sens inverse enCHOISIGSANT une des six 6 positions possibles:

Position	Plaque normale ou rapide
0	Eteint
1	Poissance minimum
2 - 5	Poissance intermédiaires
6	Poissance maximum

! Dans le paragraphe "Conseils d'utilisation" vous trouvrez les correspondances entre les positions indiquées sur les manettes et l'utilisation pour laquelle les plaques sont conseillées.

FR

! Cet apparéil a été concu et fabriqué conformément aux normes internationales de sécurité. Ces conseils sont fournis pour des raisons de sécurité et doivent être lus attentivement.

Sécurité générale

• Ce mode d'emploi concerne un apparéil à encastrer classe 3.
• Les instructions fournies ne sont applicables qu'aux pays dont les symboles sont reportés dans la notice et sur la plaquette d'immatriculation....
• Cet apparéil a été concu pour un usage familial, de type non professionnel.
• Cet apparéil ne doit pas être installé en extérieur, même dans un endroit abrité, il est en effet très dangereux de le laisser exposé à la pluie et aux orages.
• Ne touchez pas à l'appareil si vous étés pieds nus ou si vous avez les mains ou les pieds mouillés ou humides.
• Cet apparéil qui sert à cuire des alimentés ne doit être utilisé que par des adultes conformément aux instructions du mode d'emploi.
• Evitez que le cordon d'alimentation d'autres petits électroménagers touche à des parties chaudes du four.
• Les orifices ou les fentes d'aération ou d'évacuation de la chaleur ne doivent pas être bouchés
• Contrôlez toujours que les manettes sont bien dans la position “ ”/“O” quand l'appareil n'est pas utilisé.
• Ne tirez surtout pas sur le cable pour débrancher la fiche de la prise de courant.
• N'effectuez aucune opération de nettoyage ou d'entretien sans avoirAAPARAVANTdebranchéla fiche de la prise de courant.
• En cas de panne, n'essayez enaucun cas d'acceder aux mécanismes internes pour tenter de réparer l'appareil. Contactez le service d'Assistance (voir Assistance).
• Faites attention à ce que les manches des casseroles soient toujours tournés vers l'intérieur de la table de cuisson pour éviter tout risque d'accident.
• Ne laissez pas la plaque électrique allumée sans casserole dessus.
• N'utilisez pas de casseroles instables ou déformées.

Mise au rebut

• Mise au rebut du matériel d'emballage : conformez-vous aux reglementations locales, les emballages pourront ainsi etre recyclés.
• La Directive Européenne 2002/96/EC sur les Déchets des Equipements Electriques et Electroniques (DEEE), exige que les-appareils ménagers usages ne soient pas jetés dans le flux normal des déchets municipaux. Les-appareils usages doivent être collectés séparément afin d'optimiser le taux de récapération et le recyclage des matériaux qui les composent et réduire l'impact sur la santé humaine et l'environnement. Le symbole de la "poubelle barrée" est apposée sur tous les produits pour rappeler les obligations de collecte séparée.

Les consommateurs devront contacter les autorités locales ou leur revendeur concernant la démarche à suivre pour l'enlèvement de leur vieil apparéil.

Conseils pratiques pour l'utilisation des plaques électriques

Pour éviter toute déperdition de chaleur et ne pas endommager la plaque, il est conseillé d'utiliser des casseroles à fond plat n'ayant pas un plus petit diamètre que celui de la plaque.

Position	Plaque normale ou rapide
0	Eteint
1	Cuisson de légumes verts, poissons
2	Cuisson de pommes de terre (à la vapeur) soupes, mois chiches, haricots
3	Pour continuer la cuisson de grandes quantités d'aliments, minestrone
4	Rôtir (moyen)
5	Rôtir (fort)
6	Rissoler ou rejoindre l'ébullition en peu de temps

! Avant d'utiliser vos plaques de cuisson pour la première fois, faites-les chauffer pendant 4 minutes à leur température maximum sans casserole. Au cours de cette phase initiale, le revêtement protecteur durcit et atteint sa résistance maximum.

Mise hors tension

Avant toute opération de nettoyage ou d'entretien coupez l'alimentation électrique de l'appareil.

Nettoyage de l'appareil

! N'utilisez pas de détergents abrasifs ou corrosifs, tels que détacheurs et dérouilleurs, poudres à récurer et éponges à surface abrasive : ils risquent de rayer irrémédiablement la surface.
! Ne nettoyez jamais l'appareil avec des nettoyeurs vapeur ou haute pression.
- Pour un entretien courant, passez une éponge humide sur la surface de la table et séchez avec du papier essuie-tout.
- Nettoyez les plaques électriques à l'aide d'un chiffon humide et graissez-les avec un peu d'huile quand elles sont encore tièdes.
- Des taches peuvent se former sur l'acier inox si ce dernier reste trop longtemps au contact d'une eau très calcaire ou de détergents agressifs (contenant du phosphore). Il est conseilé de rincer abondamment et d'essuyer après le nettoyage. Mieux vaut essuyer aussi tout débordement d'eau.

\section*{Caracteristiques Techniques}

• le modele de votre apparéil (Mod.)
• son numéro de série (S/N)
  Ces informations figurent sur la plaquette signalétique apposée sur votre apparéil et/ou sur son emballage.
