MODE D'EMPLOI LTL 1902U TOKAI

1.1 Instructions de sécurité 1

2 Fonctions 3

2.1 Connexions et préparation à l'emploi 3
2.2 Les commandes 4
2.3 Les connectiques 5
2.4 Les branchements 6
2.5 La télécommande 10

3Opération de Base. 16

3.1 Fonctions de Base 16
3.2 Comment utiliser le menu OSD. 17

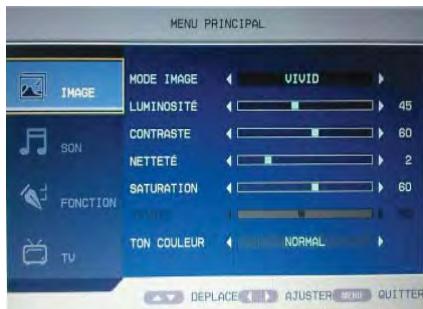

Réglage du mode Image 17

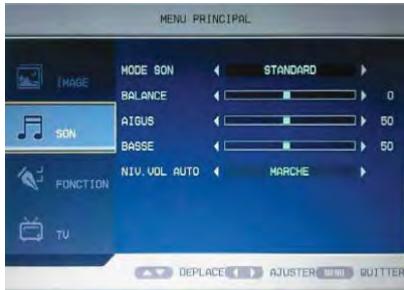

Réglage du mode Son. 17

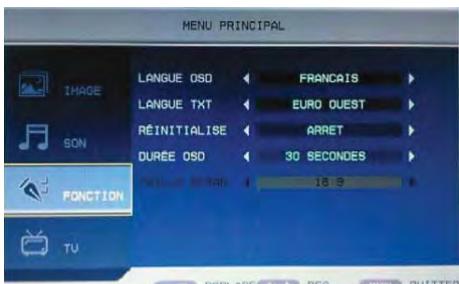

Réglage du mode Fonction 18

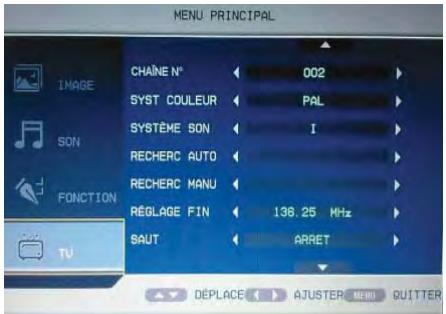

Réglage du TV. 18

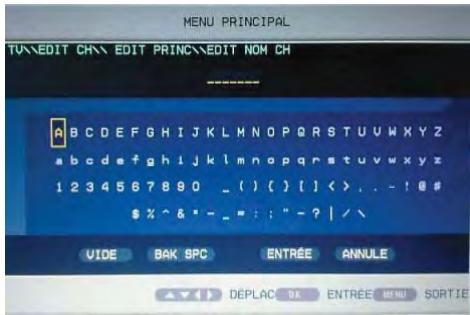

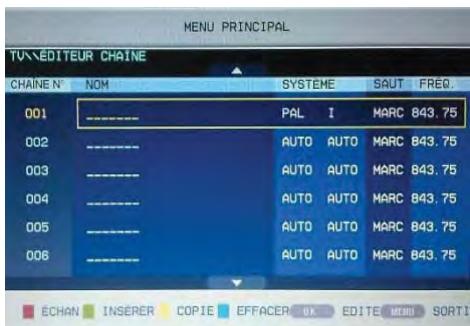

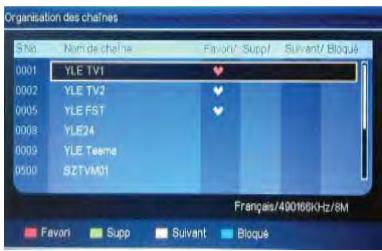

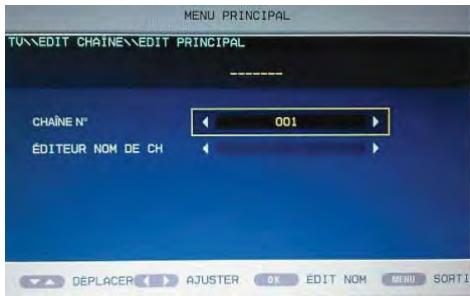

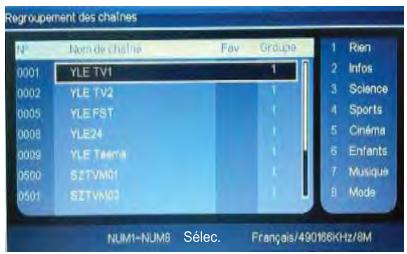

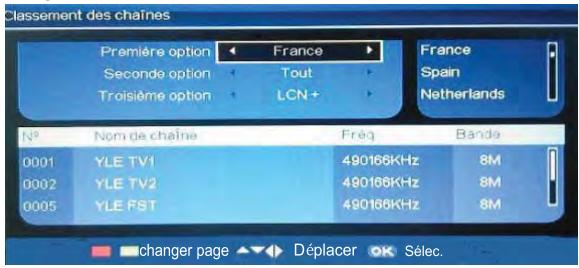

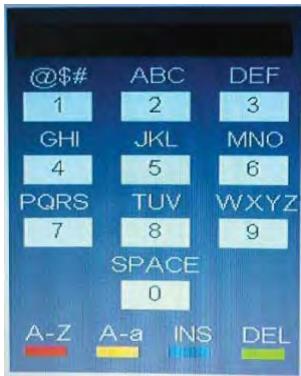

Edition des chaînes 19

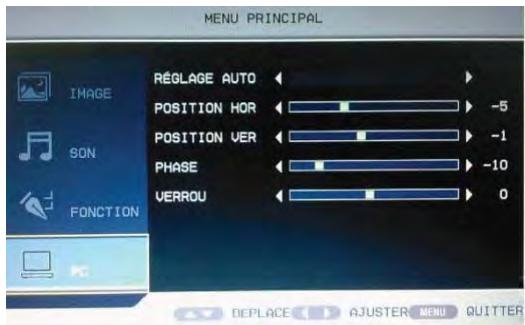

Configuration PC. 20

4 Configuration PC. 21

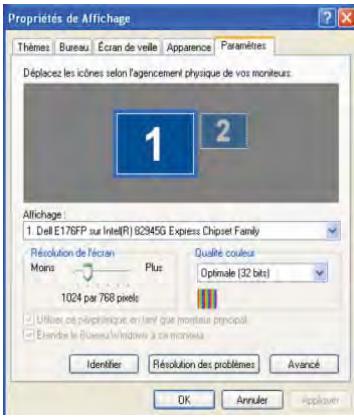

4.1 Configurer le logiciel de votre PC 21
4.2 Mode d'Affichage 21

5. Introduction TNT (Télévision Numérique). 22

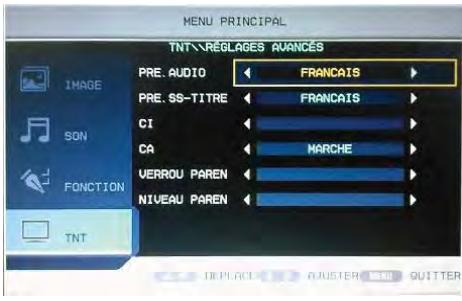

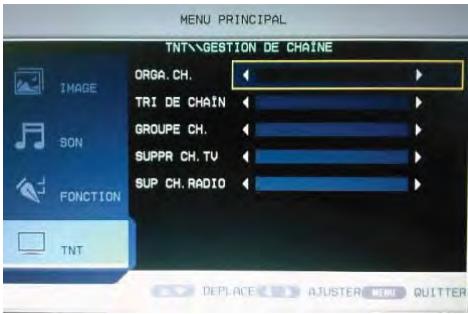

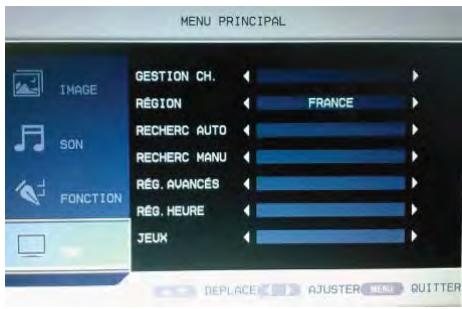

5.1 Réglage TNT. 23

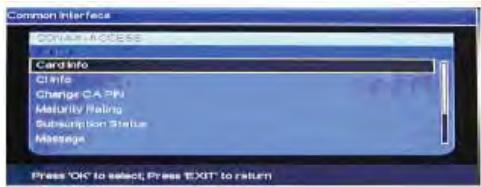

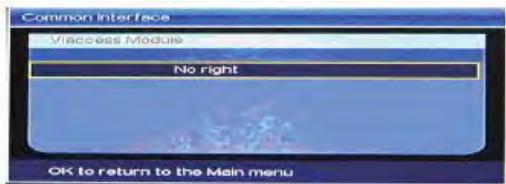

5.2 Instructions de fonctionnement de la source TNT 24

6 Enregistrement TNT et Multimédia 37

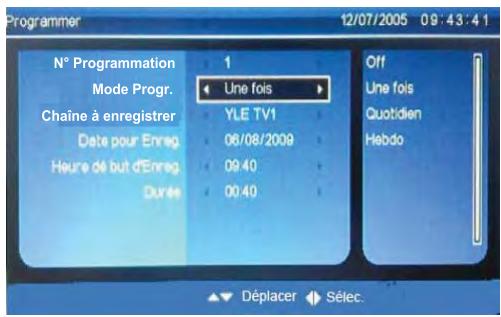

6.1 Fonction Enregistrement TNT 37

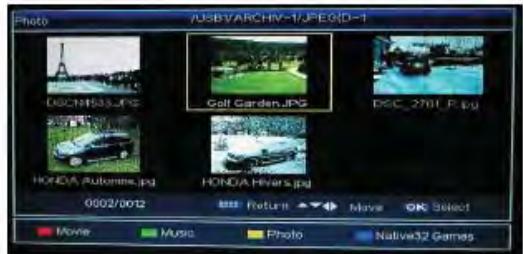

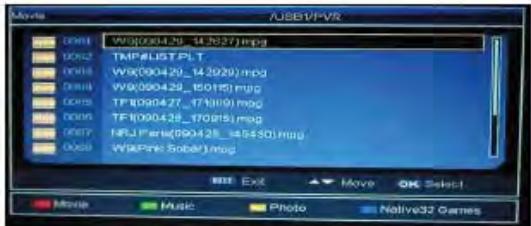

6.2 Lecture de fichiers Multimédia 41

7Dépannage. 43

8 Spécifications du Produit 44

2.1 Connexions et préparation à l'emploi

Accessoires fournis

Telecommande

Manuel d'utilisation

Cordon secteur

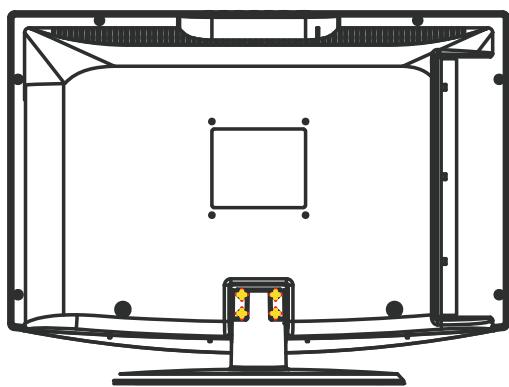

FIXATION DU TV SUR LE SUPPORT

Fixer le télévisuer sur le support à l'aide de 4 vis au dos du support, comme indiqué sur le schéma ci-dessus.

Fonctions

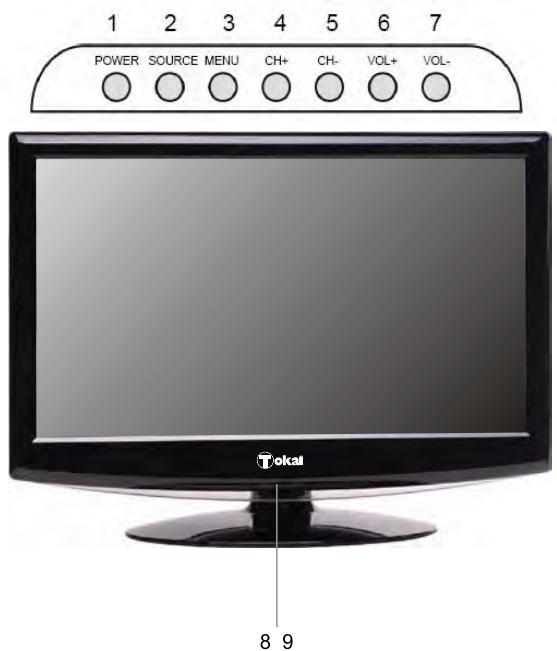

2.2 Les commandes

1. POWER

Appuyez pour allumer la télévision ou pour passer en mode veille.

2. SOURCE

Appuyez pour selectionner le mode TV ou d'autres modes comme : TV, AV, SCART (PERITEL),

S-VIDEO, HDMI, PC, TV numérique (TNT), MEDIA.

3. MENU

Appuyez pour afficher le menu de configuration sur l'écran du téléviseur.

4-5. CH + I

Appuyez pour selectionner les chaines souhaitees, ou selectionner ou regler un element du menu.

6-7.VOL + /-

Appuyez sur la touche pour ajuster le niveau du volume ou selectionner ou régler un élément du menu.

8. Câpteur infrarouge de télécommande

Reçoit les signaux de la télécommande.

9. LED d'Alimentation

En mode veille, il devient rouge, elle devient b leu quand il est sous tension.

Fonctions

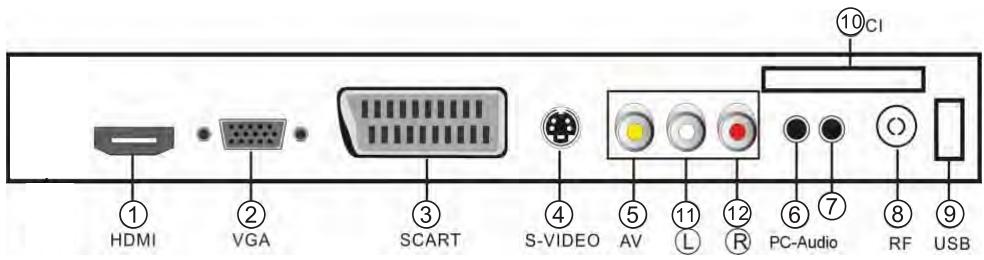

2.3 Les connectiques

1. PRISE HDMI

• Connexion avec la prise HDMI d'appareils audio/vidéo tels que :ordinateurs portables, Récepteur AV et TV numérique.
• Pas besoin de connexion son pour une connexion de HDMI vers HDMI.

2. Prise VGA: Connexion d'un ordinateur

-Raccorder le connecteur D-SUB à la prise video du PC.,

Branchez un cordon audio stéreo sur la prise d'entrée "PC AUDIO IN (STEREO)" à l'arrête de votre téléviseur et l'autre extrémité à la prise "Audio Out(Sortie Audio)" de la carte son sur votre ordinateur.

3. Prise SCART (PERITEL)

4. S-VIDEO

5. AV: prise d'entrée video

6. ENTREE PC AUDIO

7. Casque: sortie audio

8. RF: Entre Antenne

Connexion d'un cable antenne ou réseau TV

Pour obtenir les chaînes de télévision correctement, un signal doit être reçu par une des sources suivantes:

• Une antenné extérieur / Un réseau de télévision par cable / Un réseau satellite

9. Port USB

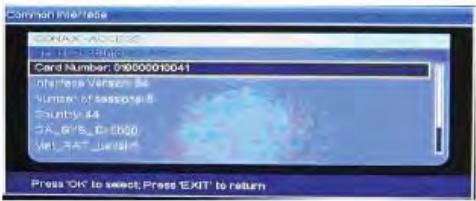

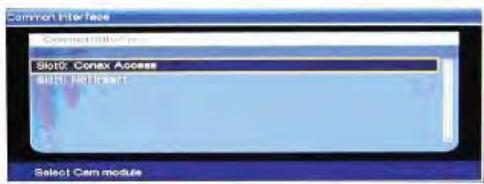

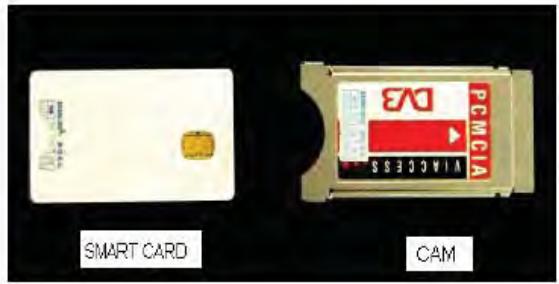

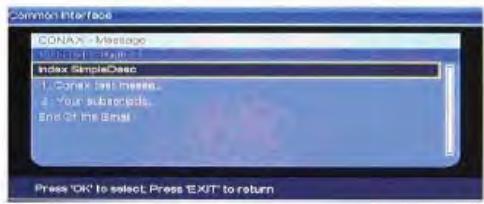

10. Port Cl (interface commune)

11-12: Entrees Audio gauche et droite

Les prises S-Viséo et AV partagent la même prise d'entrée Audio.

Fonctions

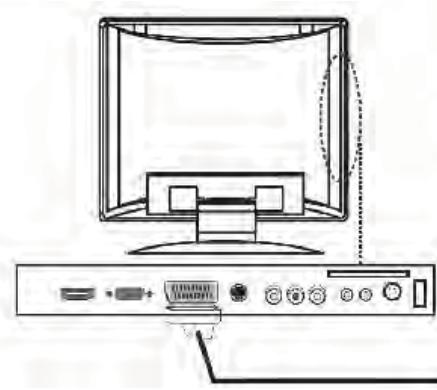

2.4 Les branchements

Fonctions

2.4 Les branchements

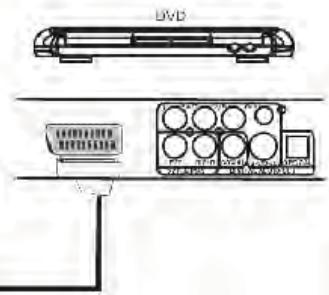

-----Branchement PERITEL

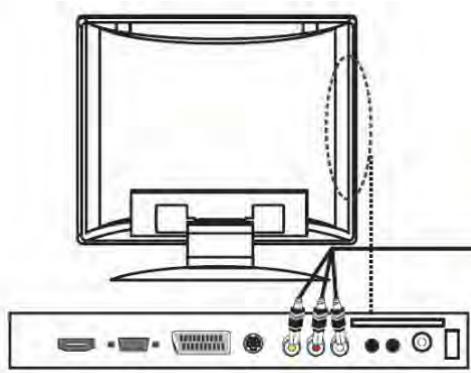

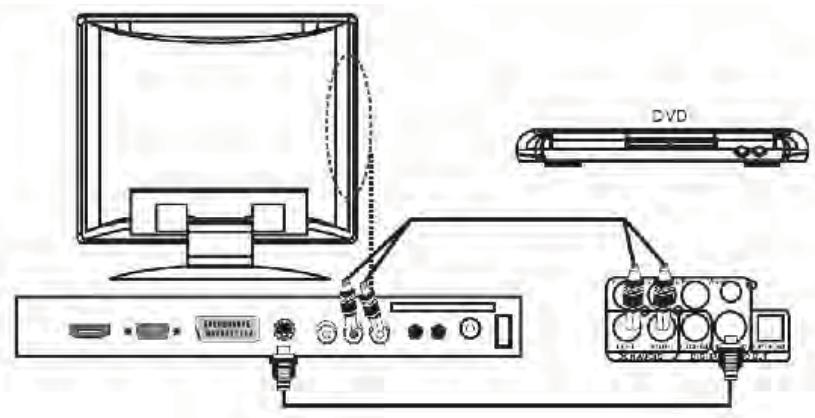

-----Branchement AUDIO /VIDEO

Fonctions

2.4 Les branchements

-----Branchement S-VIDEO et Audio

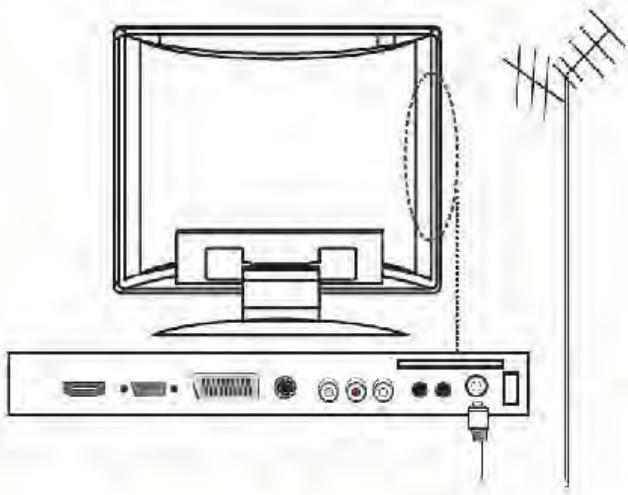

-----Branchement Antenne

Fonctions

2.4 Les branchements

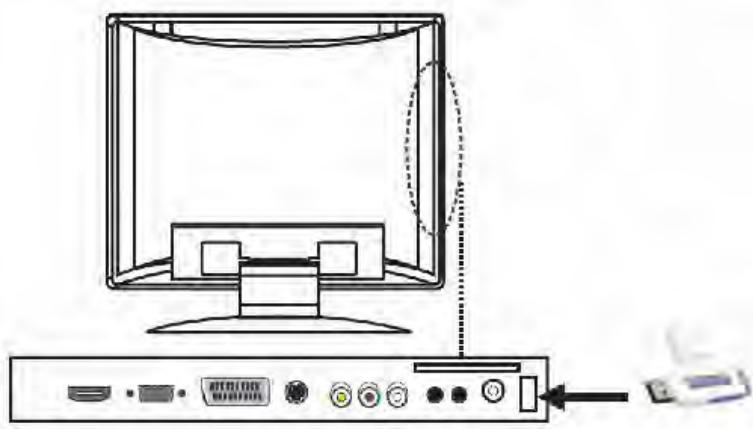

-----Branchement au port USB 2.0

Fonctions

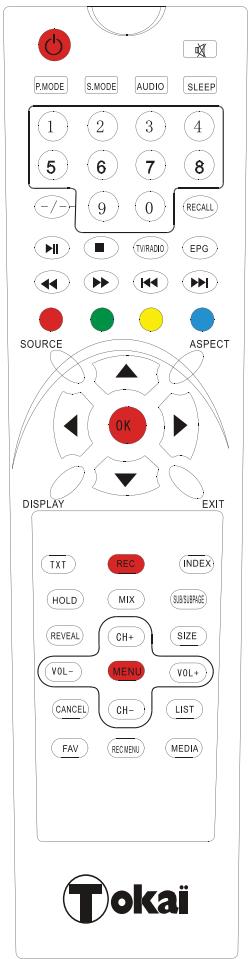

2.5 Télecommande

Telecommande pour TV

Bouton	Description
Puisance	Appuyez sur ce bouton pour allumer la télévision. Appuyez à nouveau pourmettre en veille .
SOURDINE	Appuyez sur ce bouton pour couper le son. Appuyez de nouveau pour rétablier lesson
ASPECT	Appuyez sur ce bouton pour faire défiléres modes d'aspect écran TV disponibles
P.MODE	Appuyez plusieurs fois pour faire défiléres modes d'image disponible
S.MODE	Appuyez plusieurs fois pour faire défiléres modes son disponibles.
AUDIO	Appuyez sur le bouton pourCHOISIR unautre système d'audio ou de langue
SLEEP	Appuyez sur ce bouton pour régler la minuterie d'extinction automatique du téléviseur LCD
Touchesnumériques (0-9)	Appuyez pour selectionner le programmeTV que vous poulez regarder ou appuyerpour saisir le mot de passer.
-/--	Appuyez pour entrer un numérode chaîneà plusieurs chirfres (supérieur à 99)
RECALL	RAPPEL : Appuyez sur la touche pourbasculer entre la chaîne actuelle et lachaîne précédente
SOURCE	Appuyez sur ce bouton pourselectionnerla source d'entrée.
MENU	Appuyez sur ce bouton pour afficherl'OSD (affichage sur écran) : menus deréglage de l'image, du son et des fonctions. Appuyer à nouveau sur cette touche pour fermer l'affichage d'OSD
OK	Appuyer sur les touches▲/▼pourCHOISIRla chaîne (ch+/-), ou pour se déplacer dansle menu (haut/bas).Appuyer sur les touches▲/▼pour se déplacer dans le menu (gauche/droite).Remarque : Pour ajuster le volume,appuyer sur les touches VOL+/-.

2

Fonctions

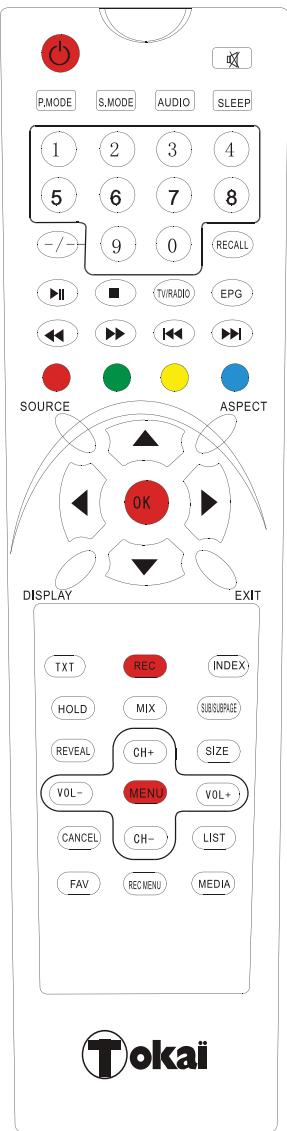

Telecommande pour TV

VOL	Appuyez sur ce bouton pour augmenter ou diminuer le volume sonore.
CH	Appuyez sur le bouton pour sélectionner la chaine TV.
EXIT	Appuyez sur ce bouton pour quitter.
DISPLAY	Appuyez sur ce bouton pour afficher les informations du mode en cours.
CANCEL	- EN MODE ATV (TV Analogique) : Appuyez sur ce bouton pour annuler le télétexte.
	- EN MODE TNT : Appuyez pour démarrer l'enregistrement, appuyez de nouveau pour stopper l'enregistrement.

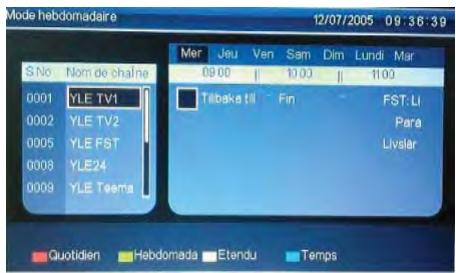

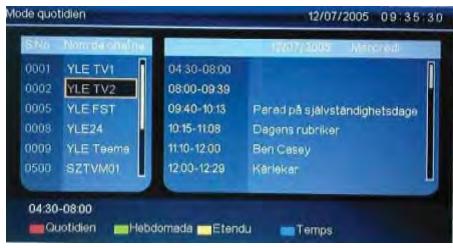

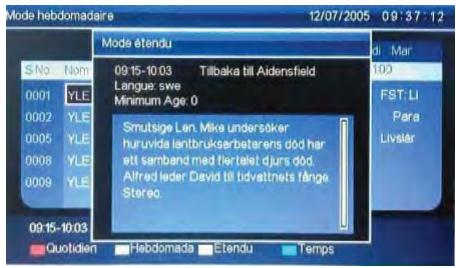

EPG	Appuyez sur ce bouton pour afficher le Guide Electronique des Programmes.
LIST	Appuyez sur ce bouton pour afficher la liste des programmes de la TNT sur l'écran
TV/RADIO	Appuyez sur ce bouton, pour commuter entre la TV TNT et la Radio (en mode numérique).
FAV	Appuyez sur ce bouton, vous pouvez configurer votre programmefavori
REC-MENU	Menu Enregistrement.
MEDIA	Appuyez pour passer au mode MEDIA.
STOP LECTURE/PAUSEPrécédent/SuivantF.F/F.R (AVANCE RAPIDE / RETOUR RAPIDE)CES TOUCHES SONT DISPONIBLES UNIQUÉMENT POUR LA FONCTION MEDIA.

Note:

1. Le bouton AUDIO est également disponible pour la fonction AUDIO dans le pays où le signal AUDIO est possible.
2. Les boutons TXT, tels que : INDEX, HOLD, MIX, SUBPAGE, REVEAL et SIZE sont disponibles pour la

fonction TXT en mode TV Analogue UNIQUEMENT (mais ne fonctionnent pas en mode TNT).

1. La touche TXT en mode TNT s'utilise uniquement pour activer et désactiver la fonction TXT. Ensuite,

utiliser les touches de couleur de la télécommande pour le fonctionnement du Teletexte en mode TV TNT (selon les indications sur l'écran).

Fonctions

2.5 Telekommande (suite)

▶ Touches de la Télecommande pour la fonction Télétexte:

Bouton	Description
Rouge	Appuyez sur le bouton ROUGE pour acceder à l'options correspondante (dans le menu de l'OSD) ou à la page correspondante en mode Télétexte TNT.
Vert	Appuyez sur le bouton VERT pour acceder à l'options correspondante (dans le menu de l'OSD) ou à la page correspondante en mode Télétexte TNT.
Jaune	Appuyez sur le bouton JAUNE pour acceder à l'options correspondante (dans le menu de l'OSD) ou à la page correspondante en mode Télétexte TNT.
Bleu	Appuyez sur le bouton BLEU pour acceder à l'options correspondante (dans le menu de l'OSD) ou à la page correspondante en mode Télétexte TNT.
TXT	Appuyez sur ce bouton pour activer le télétexte, appuyez à nouveau pour l'éteindre.
HOLD	Appuyez sur ce bouton pour maintainir filgé à l'écran la page texte affichée (le signal va continuer à se diffuser). Appuyez de nouveau sur ce bouton pour libérer la page.
MIX	Appuyez pour afficher l'image en transparence l'arrête plan de l'écran en mode télétexte.
SUB/SUBPAGE	Appuyez pour afficher la sous-page (si disponible) de la page texte en cours, appuyez de nouveau pour l'éteindre.En mode TNT: la touche SUB/SUBPAGE est également utilisée afin d'activer ou désactiver les SOUS-TITRES de la TNT.
INDEX	Appuyez sur ce bouton pour afficher la page d'index en mode télétexte.
SIZE	Appuyez pour sélectionner la Taille d'affichage de l'écran télétexte.
REVEAL	Appuyez sur ce bouton pour afficher les informations cachées dans certaines pages de télétexte. Appuyez de nouveau pour masquer des informations.

Installation des piles de la télécommande

1. Ouvrez le couvercle du compartment à piles.
2. Insérez deux piles (de taille LR03), en respectant les polarités (+) et (-) comme indiquées à l'intérieur du compartment.
3. Replacez le couvercle et faites-le glisser dans le sens inverse. Si la télécommande n'est pas utilisé pour une période de temps prolongée, retirez les piles de la télécommande.

Fonctions

Mise en marche / arrêt

Pour allumer la TV

1. Branchez le cordon d'alimentation du téléviseur sur une prise murale (après cette étapé, l'unité principale s'allume et entre automatiquement en mode veille). L'indicateur d'alimentation sera rouge.
2. Appuyez sur la touche (Power) sur le téléviseur, ou appuyez sur le bouton (Power) sur la télécommande.
   Le téléviseur s'allume.

Mise en mode veille

Votre téléviseur peut être place en mode de veille afin de réduire la consommation d'énergie. Le mode veille peut être utile lorsque vous souhaitez interrompree temporairement la TV (pendant un repas par exemple).

1. Appuyez sur le bouton d'alimentation.
   Remarque: TV s'eteint et levoyant passu du bleu au rouge.
2. Pour le rallumer, appuyez sur le bouton d'alimentation (sur la TV ou sur la télécommande). Remarque: Ne laissez pas votre téléviseur en mode de veille pendant trop longtemps. (Lorsque vous etes en vacances, par exemple). Il est recommendé de débrancher l'appareil de la prise secteur.

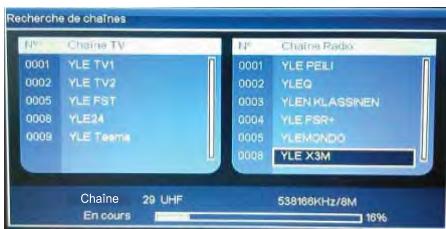

Pour changer de chaine

À l'aide des touches numériques de la télécommande pour changer de chaîne

1. Pour selectionner une chaîne, appuyez sur la touche numérique de la télécommande correspondant au nombre de chaîne. Par exemple, pour selectionner la chaîne 8, appuyez sur la touche "8" sur la télécommande.
2. Pour selectionner une chaîne de plus de 99, appuyez sur la touche sur la télécommande,

puis entrez le numero de chaîne en utilisant les touches numériques correspondant au numero de

chaîne. Par exemple, pour sélectionner la chaîne 100, appuyez sur la touche "0" de la télécommande.

puis sur "1", "0",

Utilisation des boutons + CH - pour changer les chaînes dans l'ordre

Appuyez sur les boutons + CH - de la télécommande ou sur le téléviseur pour sélectionner les chaînes TV dans un ordre séquentiel, disponibles dans notre région.

Utilisation de la touche RECALL pour revenir à la chaine précédente

Pour revenir à la chaine que vous avez regardée précédemment, appuyez sur la touche RECALL de la télécommande.

Fonctions

2.5 Télecommande (suite)

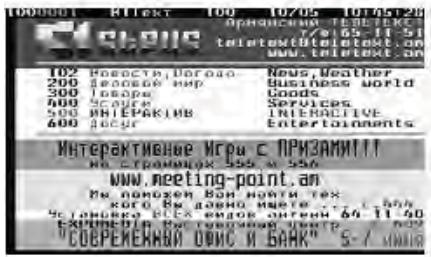

Fonction telétexte (en mode TV Analogue uniquement)

Appuyez sur la touche (TXT) sur la télécommande pour activer la fonction télétexte. Pour désactiver la fonction, appuyez de nouveau sur cette touche

1. Appuyez sur le bouton (TXT) pour activer le télétexte, appuyez à nouveau pour l'éteindre.
2. Appuyez sur le bouton (HOLD) pour figer l'image texte à l'écran (le signal va continuer à être diffusé).

Appuyez de nouveau sur le bouton pour libérer la page texte.

1. Appuyez sur (MIX) pour afficher l'arrière plan de la page Téletexte en transparence.
2. Appuyez sur (SUBPAGE) pour afficher la sous page télétexte.
3. Appuyez sur (INDEX) pour aller à la page d'index télétexte.
4. Appuyez sur (SIZE) pour sélectionner la taille de la page télétexte.
5. Appuyez sur (REVEAL) pour afficher les informations télétexte cachées.
6. Appuyez sur les touches numériques pour sauter à des pages différentes.
7. Appuyez sur la touche / pour aller à la page précédente ou suivante.
8. Appuyez sur (CANCEL) pour annuler la fonction têletexte.

Note: 1. En mode télétexte, le bouton Sourdine ne fonctionne pas.

1. En mode Télétexte Analogique, le menu OSD ne fonctionne pas.

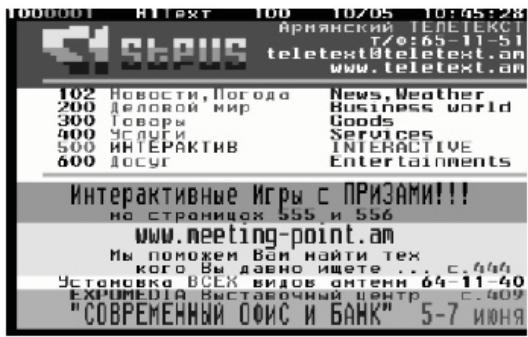

Fonction telétexte (en mode TV numérique TNT uniquement)

1. Appuyez sur la touche (TXT) sur la télécommande pour activer la fonction télétexte. Appuyez de nouveau pour la désactiver.
2. Les touches HOLD, MIX, SUBPAGE, INDEX, SIZE, REVEAL, CANCEL sont inactives pour le télétexte en mode TV TNT.
3. En mode TNT, utilisez les 4 touches de couleur de la télécommande pour utiliser la fonction télétexte TNT.
4. Pour annuler la fonction telétexte en mode TV TNT, appuyez de nouveau sur la touche (TXT).

ATTENTION!

Ne pas utiliser la touche CANCEL pour annuler la fonction Téléxte lorsque vous étés en mode TV TNT, car dans ce cas vous activerez la fonction d'enregistrement automatique rapide (dans le mode MEDIA).

2

Fonctions

2.5 Télecommande (suite)

Connexion des entrées

1. Signal TV

Compatible avec: PAL BG, PAL DK, PALI, AUTO, SECAM / L', SECAM / L

Compatible avec: Audio, TeleText.

2.CVBS

Compatible avec: PAL, NTSC SECAM

3. S-video

Compatible avec: PAL, NTSC SECAM

4.HDMI

Compatible avec: HDMI

Compatible avec: 480i, 480p, 576i, 576p, 720p50/60, 1080i50/60

5. PC

Compatible avec: 640 × 480 @ 60Hz , 800 × 600 @ 60Hz , 1024 × 768 @ 60Hz , 1280 × 800 @ 60Hz .

6. PERITEL

Compatible avec: CVBS,RGB.

Opération de base

Pour utiliser le téléviseur, assurez-vous de bien insérer le cable d'alimentation à une prise secteur en respectant la tension électrique et bien raccarder l'antenne.

3.1 Fonctions de base

Alimentation

Au cours de fonctionnement de la TV, vous pouze appuyer sur le bouton POWER, la TV passe en mode veille. Quand la télévision est en mode veille, appuyez sur le bouton POWER, vous pouze allumer la télévision.

Minuterie de Veille

Pendant le fonctionnement de la TV, appuyez sur le bouton SLEEP, vous pouvez configurer la durée avant l'extinction automatique. Il y a 5 modes: Eteint, 15 min, 30 min, 45Mins, 90mins.

Source

Quand la télévision s'allume, appuyez sur la touche SOURCE, et appuyez sur les boutons▼▲ pour selectionner la source que vous désirez, puis appuyez sur la touche / ▷ pour valider.

AFFICHAGE

L'écran TV affiche l'information en cours quand vous appuyez sur la touche DISPLAY à tout moment.

Par exemple, le nombre de la chaîne, le nom de la chaîne, le système de couleur et le système son sont affichés.

Sourdine

Appuyez sur le bouton MUTE pour couper le son. Appuyez de nouveau pour rétablier le son.

P. MODE

Vous pouvez changer entre les modes d'image : Standard, Vivid, Soft, optimale et Utilisateur avec la touche P. MODE.

S.MODE

Vous pouvez changer entre les modes de son : Standard, Musique, Film, Paroles et Utilisateur avec le bouton S. MODE.

AUDIO

En mode TV, vous pouvez appuyer sur le bouton AUDIO pour activer ou désactiver les autres pistes audio et passer entre les modes Mono / Dual / Dual II, STEREO.

Touches numériques

En mode TV, vous pouze appuyer sur les touches numériques directement pour selectionner la chaîne.

RAPPEL Chaine

En mode TV, vous pouvez appuyer sur ce bouton pour alterner entre la chaine actuelle et celle que vous regardiez précédemment.

Volume

En mode TV, vous pouvez appuyer sur VOL / ou pour ajuster et l'information sera affichée sur l'écran.

CANAL

En mode TV, vous pouvez appuyer sur CH ▲ / ou ▼ pour sélectionner les différents canaux.

3

Opération de base

3.2 Comment utiliser le menu OSD

Réglage du mode Image

1. Vous pouvez appuyer sur la touche MENU de la télécommande pour enter dans le menu OSD, appuyez sur les boutons pour selectionner la fonction dans le menu principal.
2. Vous pouvez appuyer sur le bouton pour régler ces systèmes dans la page, puis appuyez sur pour sélectionner ce que vous souhaitez, appuyez sur pour ajuster.
3. Vous pouvez appuyer sur la touche MENU de la télécommande pour quitter le menu OSD.

Mode Image: Appuyez sur pour sélectionner. Les options suivantes sont disponibles "Standard, Vif, Doux, Optimal, Utilisateur".

Luminosite: Regler la luminosite de l'image.

Contraste: Régler le contraste d'image.

Saturation: (inactif pour PC) Permet de régler les couleurs, plus fort ou plus faible.

Netteté: réglage de la nettete de l'image.

Teinte: Ajustez la nuance de l'image (ce qui est disponible uniquement avec NTSC)

Ton Couleur: (Vous pouvez selectionner le ton de couleur la plus comfortable pour les yeux): Standard, Warm (Chaud), Cool (Froid).

Standard: Garder la couleur d'origine

Chaud: Régler blanc à rouge.

Froid: Ajuster blanc à bleu.

Remarque: Vous doivent acceder que "Mode Image" est régle sur UTILISATEUR pour vous permettre de faire ces réglages. Les modifications apportées seront enregistrées automatiquement.

Réglage du mode son

1. Vous pouvez appuyer sur la touche MENU de la télécommande pour entrer dans le menu OSD, appuyez sur les boutons pour selectionner SON dans le menu principal.
2. Vous pouvez appuyer sur le bouton pour entrer dans le mode son, puis appuyez sur les boutons pour selectionner, appuyez sur pour ajuster.
3. Vous pouvez appuyer sur la touche MENU de la télécommande pour quitter le menu OSD.

Mode son: Appuyez sur pour seLECTIONner. Les options suivantes sont disponibles "Standard, Musique, Film, Paroles, Utilisateur".

Basse: Reglez l'effet des Basses.

Aigus: Reglez l'effet des Aigus.

Balance: Reglez l'équilibre de la balance.

NIV. VOL AUTO: contrôle automatique du volume Activer / Désactiver.

Remarque: Vous doivent accorder que "Mode Son" est régisé sur "UTILISATEUR" pour vous permettre de faire ces réglages. Les modifications apportées seront enregistrées automatiquement.

Opération de base

3.2 Comment utiliser le menu OSD

Réglage du mode Fonction

1. Vous pouvez appuyer sur la touche MENU de la télécommande pour entrer dans le menu OSD, appuyez sur les boutons pour selectionner la fonction dans le menu principal.
2. Vous pouvez appuyer sur le bouton pour régler ces systèmes dans la page, puis appuyez sur pour sélectionner ce que vous souhaitez, appuyez sur pour ajuster.
3. Vous pouvez appuyer sur la touche MENU de la télécommande pour quitter le menu OSD.

Langue OSD: Choisissez la langue de l'OSD (affichage sur écran).

Langue TXT: Europe de l'Ouest, Europe de l'Est, le Russse, l'Arabe, le Farsi.

Réinitialise : Si vous le choisissez, tous les réglages seront remis comme à l'origine.

Durée OSD: Réglage du temps d'affichage du menu principal et des sous menus: 5 secs, 10 secs, 15 secs, 20 secs, 25 secs, 30 secs.

Taille écran: l'écran du mode de lecture, supporte les formats16:9ème, 4:3, Auto.

Remarque: l'option "Réinitialisation" fonctionne pour chaque mode.

Réglage du TV

1. En mode source TV, vous pouvez entraire dans la page de réglage du TV.
2. Appuyez sur le bouton MENU sur la télécommande pour entrer dans le menu OSD, utilisez les boutons pour selectionner la chaîne dans le menu principal.
3. Appuyez sur le bouton pour entrer dans le mode chaîne, puis appuyez sur les boutons pour Sélectionner l'option de votre choix, appuyez sur pour ajuster.
4. Appuyez sur la touche MENU de la télécommande pour quitter le menu OSD.

Chaîne N°: Afficher le nombre de chaîne ou changer de canal.

Recherc Auto : Il vous permet de rechercher les chaînes automatiquement.

Recherc Manu: Il vous permet de rechercher les chaînes manuellement.

Réglage Fin: Si le signal TV n'est pas optimal, pour obtenir un meilleur signal TV, vous pouvez régler la qualité du signal TV manuellement.

Saut: Si vous voulez sauter une châne, activer (ON) la fonction "Sauter" (SKIP). Pour l'annuler, désactiver cette fonction (OFF).

Syst Couleur: Défini la couleur du système. Les options suivantes sont disponibles; PAL, SECAM, AUTO.

Système son: Défini le système son. Les options suivantes sont disponibles: BG, DK, I, ' AUTO.

Opération de base

3.2 Comment utiliser le menu OSD

Edition de Chaine

Dans le menu chaîne:

1. Vous pouvez appuyer sur les boutons ▲▼ pour ↑selectionner le menu EDITION Chaine, puis appuyez sur le bouton ▷ pour confirmer. La fenêtre des chaînes TV s'affiche.
2. Appuyez sur les boutons pour selectionner le numero de chaine que vous souhaitez modifier.
3. Appuyez sur le bouton rouge, vert, jaune, bleu de la télécommande pour modifier, puis appuyez sur la touche OK pour confirmer.
4. Vous pouvez appuyer sur la touche MENU de la télécommande pour quitter le menu OSD.

Edition chaîne : Appuyez sur ▲▼ pour sélectionner l'élement que vous souhaitez. Àpres avoir accédé à la rubrique Nom de la Chaîne, appuyez sur ▲▼, ◆▶ pour sélectionner le caractère et appuyez sur la touche OK pour confirmer. Une fois l'édition l'édition terminée, Sélectionnez OK dans le Menu, puis appuyez sur le bouton OK pour sauvégarder et quitter.

Opération de base

3.2 Comment utiliser le menu OSD

Configuration PC

1. Lorsque vous avez selectionné la source d'entrée PC, vous pouvez aller dans le menu de configuration PC.
2. Appuyez sur la touche MENU de la télécommande pour enter dans le menu OSD, puis appuyez sur les boutons pour selectionner le mode réglage PC dans le menu principal.
3. Vous pouvez appuyer sur le bouton pour entrer dans le mode de configuration PC, puis appuyez sur les boutons pour selectionner l'option de votrechoix, appuyez sur pour ajuster.
4. Appuyez sur la touche MENU de la télécommande pour quitter le menu OSD.

5. Dans l'utilisation de la fonction PC, les réglages possibles sont les suivants.

Réglage automatique: Appuyez sur les boutons . Le système TV règle automatiquement la Position Horizontale, Position Verticale, la phase et ainsi de suite qui peut rendre l'image au centre et d'afficher mistroux.

Position H: Reglez la position horizontal de l'écran du PC.

Position V: Reglez la position verticale de l'écran du PC.

Phase: Si nécessaire, ajuster la phase des pixels de l'image pour éviter les interférences de l'image.

Horloge: Appuyez sur le bouton pour réduire au minimum toutes barres verticales ou bandes visibles sur l'arrête plan de l'écran.

Configuration PC

4.1 Configuration du logiciel de votre PC (basé sur Windows XP)

Les paramètres d'affichage Windows pour un ordinateur sont indiqués ci-dessous. Mais la réalité sur l'écran de votre PC sera probablement différent, en fonction de votre version de Windows et de votre carte video. Mais, même si votre écran actuel semble est différent, la configuration de base de l'information s'applique à presque tous les cas

1. D'abord, cliquez sur "Panneau de configuration" sur le menu Demarrer de Windows.
2. Lorsque la fenêtre du panneau de configuration apparait, cliquez sur "Apparence et Thèmes" et une boîte de dialogue d'affichage apparaitra.
3. Lorsque la fenêtre du panneau de configuration apparait, cliquez sur "Affichage" et une boîte de dialogue d'affichage apparaitra.
4. Accédez à l'onglet "Réglage" dans la boîte de dialogue d'affichage.

La taille correcte (résolution)

Optimum: 1280x800

Si une option de fréquence verticale existe dans votre boîte de dialogue d'affichage, la valeur correcte est "60Hz",

Sinon, cliquez simplement sur "Enter" et quitter la boîte de dialogue.

4.2 Mode d'affichage

Si le signal du système est égal au mode de signal standard, l'écran est réglé automatiquement. Si le signal du système n'est pas égal au mode de signal standard, réglez le mode en vous reférant au guide de l'utilisateur de votre carte video, sinon il n'y aura pas la réserve. Pour les modes d'affichage numérés ci-dessous, l'image de l'écran a été optimisée par le fabricant.

Résolution	Fréquence Verticale (Hz)	Mode
640×480	60HZ	VGA
800×600	60HZ	SVGA
1024×768	60HZ	XGA
1280×800	60HZ	SXGA

Introduction TNT (Télévision numérique)

TELECOMMANDANTE POUR MENU TNT:

Menu	Ouvrir / fermer le menu OSD
▲	Déplacer entre les éléments du menu et ajuster la chaîne de télévision
▼
►	Déplacer entre les éléments du menu et ajuster le volume du téléviseur
▲
FAV	Liste des Favoris
EPG	Guide du programme électronique
OK	Confirmer
TV/RADIO	Commuter entre les chaînes TNT et la Radio Numérique
LIST	Appuyez sur le bouton LIST pour entrer dans le menu sélection rapide
AUDIO	You pouvez désir stéréo, audio gauche, audio droite
REC-MENU	Entrez dans le menu d'enregistrement
SUB/SUPPAGE	Appuyez pour ouvrir ou fermer les SOUS-TITRES en mode TNT.

5

Introduction TNT (Télévision numérique)

5.1 Réglage TNT

1. En mode source TNT, vous pouvez entra
   dans la page de réglage du TV.
2. Vous pouvez appuyer sur la touche MENU de la télécommande pour enter dans le menu OSD, appuyez sur les boutons pour selectionner TNT dans le menu principal.
3. Vous pouvez appuyer sur le bouton pour entrer dans le mode TNT, puis appuyez sur le bouton pour selectionner l'option de votre choix, appuyez sur pour ajuster.
4. Vous pouvez appuyer sur la touche MENU sur la télécommande pour quitter le menu OSD.

1. En mode source TNT, vous pouvez entrerc dans la page de réglage TV.
2. Vous pouvez appuyer sur la touche MENU de la télécommande pour entrer dans le menu OSD, appuyez sur le bouton pour selectionner TNT dans le menu principal.
3. Vous pouvez appuyer sur le bouton pour entrer dans le mode TNT, puis appuyez sur les boutons pour selectionner Réglages Avancés, appuyez sur le bouton pour valider.
4. Vous pouvez appuyer sur la touche MENU sur la télécommande pour quitter le menu OSD.

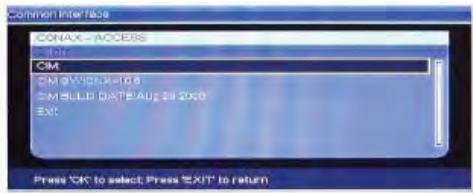

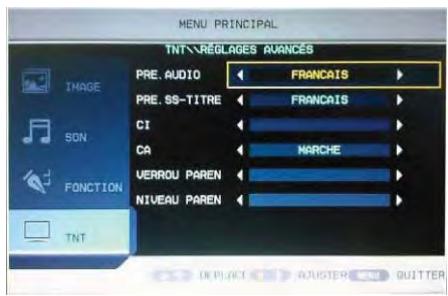

Note: CA: support de la carte Cl (Interface Commune). Sélectionner Activé (ON) ou Désactivé (OFF). Si vous sélectionnez Activé, l'option est disponible si vous avez inséré une carte Cl. Sinon l'option ne sera pas valide.

5

Introduction TNT (Télévision numérique)

5.2 Instruction de fonctionnement de la source TNT

Pour selectionner la chaîne

Lorsque l'entrée en cours est en mode TNT, appuyez sur la touche MENU pour enter dans la page TNT, avant de désirir sélection automatique, vous doivent régler la ZONE, ensuite vous pouvez désir Recherche Auto.

La recherche de zone est intelligente et conviviale pour selectionner la chaîne, car elle permet de selectionner la chaîne en fonction du pays (zone) dans la gamme de tous les canaux et des chaînes de ce pays (zone).

1. Pays (ZONE) supportés
   Allemagne / Italie / France / Espagne / Holland / Taiwan / Chine / Norvège / Suède / Finlande / Gréce / France / Russie / France / Pays-Bas / Royaume-Uni.
2. La TV recherche automatiquement tous les canaux et toutes les chaînes dans ce pays (zone) après avoir sélectionné la page de recherche automatique;
3. Pendant la recherche automatique, appuyez sur la touche MENU pour sortir de ce mode; Lorsque la recherche est terminée, l'appareil quitte cette page automatiquement, puis enregistre la chaîne et l'affiche.

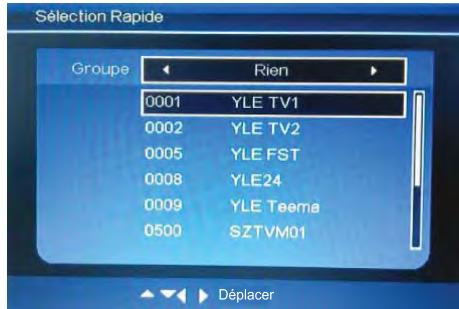

Pour selectionner la chaine rapidement

Au cours de la lecture de la TNT, appuyez sur le bouton LIST, vous pouvez selectionner le la chaîne directement. L'écran affiche l'image ci-contre: Vous pouvez utiliser les touches « pour changer de groupes de chaînes. Il y a 8 options: Aucune, Actualités, Science, Sport, Cinéma, Enfants, Musique, Mode, les programmes favoris de ce groupe s'affichent sur l'écran, vous pouvez utiliser les boutons « pour selectionner ce que vous souhaitez, puis appuyez sur la touche OK pour regarder la chaîne. Pour quitter le menu, appuyez sur la touche MENU.

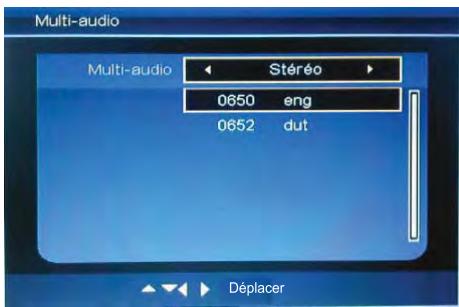

Commutation audio et langue

Au cours du fonctionnement normal de la TV TNT, appuyez sur AUDIO pour afficher la page Multi audio. Vous pouvez appuyer sur les boutons droite ou gauche pour faire defiler les modes stéreo gauche Droit et la langue audio de lecture, vous pouvez utiliser les boutons pour sélectionner la langue, puis appuyez sur la touche OK, Appuyer sur la touche MENU pour quitter ce menu.

5

Introduction TNT (Télévision numérique)

5.2 Instruction de fonctionnement de la source TNT (Suite)

EPG

Si vous voulez savoir quels sont les programmes TV qui sont diffusés et d'obtenir des informations en cours ou à partir, appuyez sur la touche EPG de la télécommande pour enter dans le menu EPG. La date et l'heure seront représentées à droite, la liste des programmes sera affichée sur le côte gauche, la liste des programmes qui seront diffusés dans les différentes heures sera affichée sur la droite. Vous pouvez appuyer sur les boutons à gauche ou à droite pour changer, appuyez en haut ou en bas pour basculer entre les différents programmes EPG. L'information actuelle sera représentée à l'écran ci-dessous.

II existe 4 modes:

Mode Quotidien: Si vous souhaitez afficher des programmes quotidiens, vous pouvez appuyer sur le bouton rouge pour entrer dans le mode Quotidien.

Mode Hebdomadaire: Si vous souhaitez afficher les programmes hebdomadaires, vous pouvez appuyer sur le bouton VERT pour entering dans le mode hebdomadaire;

Mode étendu: Appuyez sur le bouton jaune, le menu s'affiche à l'écran et vous pouvez obtenir plus d'informations à partir de cette page. Si vous appuyez sur la touche MENU pour revenir menu EPG;

Minuterie: Entrez dans EPG, appuyez sur le bouton la Liste des programmes s'affiche. Choisissez le programme que vous pouze enregistrer, puis appuyez sur le bouton bleu de la télécommande pour programmer l'enregistrement.

Commutation TV/RADIO

Au cours du fonctionnement normal des programmes, vous pouze appuyer sur la touche TV / RADIO pour changer de la télévision numérique à la radio numérique.

5

Introduction TNT (Télévision numérique)

5.2 Instruction de fonctionnement de la source TNT (Suite)

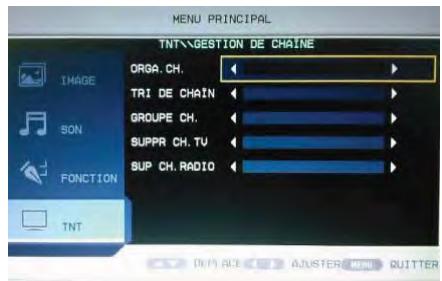

Gestion de chaine TNT

Vous pouvez utiliser cette fonction de gestion de ces systèmes: favori, sauter, supprimer, organiser, partager et ainsi de suite. En cas de l'entrée de la télévision numérique, vous pouze appuyer sur la touche MENU pour entrer dans la télévision numérique et désir la page de gestion de la chaîne, puis appuyez sur la touche pour entrer dans cette page. L'écran affiche l'image ci-dessous:

Organisation des chaînes

Dans cette page, vous pouvez appuyer sur les boutons ▲▼ pour sélectionner l'option de votrechioix. Les possibiltés sont: favoris, supprimer, déplacer, verrouiller, par exemple:

Utiliser les boutons pour selectionner.

FAV: Appuyez sur le bouton ROUGE.

DEL (SUPP): Appuyez sur le bouton VERT.

MOVE (DEPLACER): Appuyez sur le bouton JAUNE.

VERROU: Appuyez sur le bouton BLEU. (Mot de passage initiaI est 0000)

Nom de Châîne: Appuyez sur la touche ▷ pour nommer la châîne. Si l'une des options FAV / SUPP / DEPLACER a été changée, vous doivent appuyez sur la touche OK pour garder la sélection, puis appuyez sur la touche MENU pour quitter, et Mise à jour réussie s'affiche sur l'écran. Si vous avez configuré plusieurs options, le système effectue la modification automatiquement dans l'ordre: FAV, SUPP, DEPLACER.

Pour éoperator le nom d'une chaîne

Appuyez sur ▲ pour sélectionner la chaine que vous souhaitez modifier.

Appuyez sur la touche pour entrer dans la fonction éditer le nom. Ensuite, le programme sélectionné apparait dans une zone de texte qui ouvre la fenêtre ci-dessous. Le premier caractère du nom est entre guillemets.

Bouton ROUGE: pour passer entre l'option lettuce et chiffre.

JAUNE: pour passer entre minuscule et majuscule

BLEU: pour insérer le caractère.

VERT: supprimer le caractère.

Appuyez sur la touche MENU sur la télécommande pour quitter et sauvegarder.

5

Introduction TNT (Télévision numérique)

5.2 Instruction de fonctionnement de la source TNT (Suite)

Utilisez les touches numériques (0-9) pour modifier le caractère à l'aide du tableau ci-dessous.

	Bouton télécommande	1	2	3	4	5	6	7	8	9	0
	Appuyez une fois	1	2	3	4	5	6	7	8	9	0
Appuyez sur le bouton Rouge	Appuyez une fois		A	D	G	J	M	P	T	W	SP
	Appuyez deux fois	#	B	E	H	K	N	Q	U	X	SP
	Appuyez trois fois	*	C	F	I	L	O	R	V	Y	SP
	Appuyez quatre fois	!						S		Z	SP
	Appuyez cinq fois	-									SP
	Appuyez Six fois	@									SP
	Appuyez sept fois	/									SP
Appuyez sur le bouton Jaune	Appuyez une fois		A	d	g	j	m	p	t	W	SP
	Appuyez deux fois	#	b	e	h	k	n	q	u	x	SP
	Appuyez trois fois	*	c	f	i	l	o	r	v	y	SP
	Appuyez quatre fois	!						s		z	SP
	Appuyez cinq fois	-									SP
	Appuyez Six fois	@									SP
	Appuyez sept fois	/									SP

Tri des chaines

Au menu Tri de chaîne. appuyez sur les boutons ▲▼ pour sélectionner l'ordre des chaînes, puis appuyez sur le bouton ▷ pour entrer. Le nombre, le nom, la fréquence et la bande sont affichés à l'écran ci-dessous, des éléments importants sont affichés sur l'écran de gauche en ordre.

1. Zone (Area) est le premier élément, compatible avec: Allemagne / Angleterre / Italie / France / Espagne / Pays-Bas / Taiwan / Chine / Norvège / Suède / Finlande / Grèce / France / Russia / France / Danemark / Portugal / Pologne / Turquie / Singapour / Tous domaine.
2. Le deuxième élément consiste à selectionner la liste dans l'ordre. Il existe 3 besoin; Tous, libre, Crypté.
3. Le troisième élément de l'utilisateur à Sélectionner. Il y a 5 éléments: Tout, de A à Z, Z à A, LCN + et LCN -, Appuyez sur OK pour Sélectionner l'option de votrechoix. Pour enregistrer cette option appuyez sur OK. (Remarque : LCN signifie « Nom de Chaine Locale »)
4. Appuyez sur les boutons pour naviguer à travers le résultat de tri des chaînes dans la partie

inférieure de I'ecran.

5

Introduction TNT (Télévision numérique)

5.2 Instruction de fonctionnement de la source TNT (Suite)

Regroupement des chaines

Vous pouvez appuyer sur les boutons pour selectionner un groupe, puis appuyez sur la touche pour entrer dans cette page, par exemple: Dans cette page, selectionnez No. et le nom de la chaine est affiché sur l'écran à gauche, et vous pouvez voir FAV et les éléments du groupe, en donnant des informations sur la chaine : Il y a 8 modes : 1, Aucun, 2 Actualités 3, Science, 4 Sport, 5 Films, 6 Enfants, 7 Musique, 8 Mode.

Vous pouvez vous déplacer dans les différents modes avec les flèches pour sélectionner la chaine, appuyez sur le nombre correspondant pour le réglage et il sera affché dans le groupe. Appuyez sur OK pour enregistrer, puis appuyez sur la touche MENU pour sorting, et l'indication « Mise à jour russe » s'affiche sur l'écran.

Supprimer la chaine

Dans cette page, vous pouze supprimer une chaîne à l'aide des boutons ▲ ▼.

Supprimer toutes les chaînes de télévision: Vous pouvez appuyer sur le bouton pour supprimer toutes les chaînes de télévision.

Supprimer toutes les chaînes de radio: Vous pouvez appuyer sur le bouton pour supprimer tous les chaînes radio.

Pour selectionner la chaine favorite

Pendant le fonctionnement normal de la TNT, appuyez sur le bouton FAV pour acceder à ce menu.

L'écran affiche l'image ci-dessous:

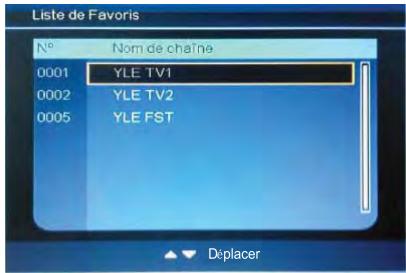

Cette page affiche la Liste des FAVORIS., on peut voir le nom de la chaîne et connaître le mode de la chaîne régé par l'utilisateur, vous pouze utiliser les boutons ▲▼ pour sélectionner l'option désirée, et appuyez sur la touche OK pour entrer, appuyez sur le bouton Exit pour quitter.

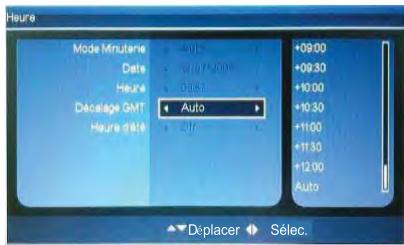

Heure

Dans le mode télévision numérique, appuyez sur la touche MENU pour ouvrir le menu principal et entrer dans le menu TNT, vous pouvez désir l'heure. Vous voyagez l'image ci-contre. En utilisant les boutons selectionnez les options souhaitées et appuyez sur le bouton pour selectionner et modifier les éléments.

5

Introduction TNT(Télévision numérique)

5.2 Instruction de fonctionnement de la source TNT (Suite)

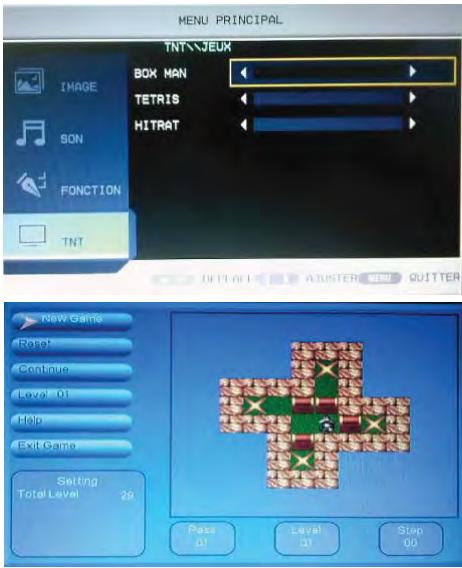

Jeux

En mode télévision numérique, appuyez sur la touche MENU pour ouvrir le menu principal et entrer dans le menu TNT, vous pouvez désir des jours, puis appuyez sur le bouton pour entrer. Vous pouvez voir l'image ci-dessous.

Il y a 3 peux : Boxman, Tetris et HitRat.

Utilisez les boutons pour selectionner les yeux.

Par exemple, si vous sélectionné Boxman, vous pouvez

voir la fenetre ci-dessous: vous pouvez appuyer sur la

touche MENU pour sortir.

5

Introduction TNT (Télévision numérique)

5.2 Instruction de fonctionnement de la source TNT(Suite)

Réglages Avancés

En mode télévision numérique, appuyez sur la touche MENU pour ouvrir et entrez dans le menu TNT, vous pouvez désir l'option Réglages Avancés, puis appuyez sur le bouton pour entrer. Il y a 6 options:

Audio préfééré, sous-titres préféérés, Cl, CA.

Verrouillage Parental et Niveau parental. A l'aide des touches sélectionné l'option de votrechoix.

Vous pouvez appuyer sur la touche MENU pour sortir.

Langue Audio Preferee

Dans cette page, appuyez sur les boutons pourmettre en surbrillance"audio préfééré",puis appuyez sur les boutons 4≥ 1 pour afficher les options dans l'ordre suivant.

Les options suivantes sont disponibles: hollandais, anglais, français, allemand, italien, espagnol, portugais, danois et tchèque, finnois, suédois, grec, russe, gallois, gaïlique, et par Défaut.

Langue des Sous-titres préférentes

Dans cette page, appuyez sur les boutons pourmettre en surbrillance les sous-titres préféres, puis appuyez sur les boutons pour afficher les options dans l'ordre suivant.

Les options suivantes sont disponibles: néerlandais, anglais, français, allemand, italien, espagnol, portugais, danois et tchèque, finnois, suédois, grec, russe, SELSH, GAELIQUE et Aucun.

Verrouillage parental

Dans cette page, appuyez sur les boutons ▲▼ pour sélectionner « verrouillage parental», puis appuyez sur le bouton ▷ pour entrer.

La fenêtre ci-dessous est affché: le mot de passage initial est 0000.

Changez votre mot de passer:

Entrez l'ancien mot de passer dans la fenêtre de saisie en utilisant les touches numériques (0-9);

Entrez le nouveau mot de passer dans la fenêtre Entrez mot de passer à l'aide des touches numériques (0-9);

Entrez le même mot de passer de nouveau pour confirmer

Le nouveau mot de passer est saisi par les touches numériques (0-9);

Niveau parental

Vouspouvezconfigurer l'agelimite en autorisant et interdisant la visualisation de certaines chaines,par exemple pour interdire certaines chainesaux enfants.

5

Introduction TNT (Télévision numérique)

5.2 Instruction de fonctionnement de la source TNT (Suite)

UTILISATION CARTE CI (Interface Commune)

La fente Cl (Interface Commune) vous permet de receivevoir une carte que vous obtenez lors d'un abonnement auprès d'un fournisseur d'accès à des chaînes de la TNT payantes.

Comment utiliser le Module de Condition d'Accès (CAM)

1. Insérez la carte CAM dans la fente CI (interface commune) du Télèviseur dans le bon sens.
2. Si vous étés en possession de la petite carte (Smart Card), insérez-la dans le module CAM dans le sens indiqué sur la petite carte, comme indiqué sur l'image ci-dessous.
3. Insérez ensuite le module CAM avec la petite carte dans la fente Cl du Téléviseur.
4. Lors de l'émission du programme TV relat à la petite carte, il sera possible de receivevoir les programmes conformément à l'autorisation actuelle de la petite carte que vous vous étés procurée.

Remarque : votre Téleviseur n'est pas livré avec le module CI (Module CAM et la petite carte), pour vous le procurer, contactez un fournisseur d'accès et souscrievez un abonnement. Assurez-vous que l'option CA soit activée dans l'OSD avant de faire fonctionner votre module CI.

Comment regarder le programme cryptete

Lorsque vous cherchez à regarder un programme crypté, vous devez insérer le module CAM et la pertite carte, à moins que le message "Châîne cryptée" s'affiche sur l'écran comme indiqué sur l'image ci-dessous, cela signifie que les programmes ne peuvent pas être diffusés normalement.

5

Introduction TNT (Télévision numérique)

5.2 Instruction de fonctionnement de la source TNT (Suite)

Entre-temps, lorsque vous insérez le module CAM dans la TV, le système identifie automatiquement puis décrypte et diffuse le programme normalement, comme indiqué sur l'image ci-dessous. Vous pouvez laisser le module CAM dans votre téléviseur durant tout le temps disponible.

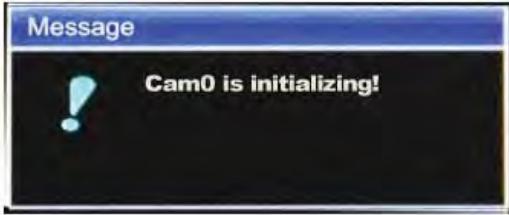

Dans cette page de message, le module CAM s'initialise, ensuite il decrypte les programmes automatiquement puis les diffusent normalement.

Par contre si la petite carte n'est pas compatible avec le programme diffusé que vous avez recherché, le message "interdit" s'affiche sur l'écran, comme indiqué sur l'image ci-dessous:

Ce message vous indique que vous n'avez pas le droit de chercher à regarder ce programme avec votre carte Cl.

Comment fonctionne l'interface commune (CI)

Appuyez sur la touche MENU pour sélectionner le mode TNT. Puis appuyez sur la touche pour valider le mode TNT et utilisez les touches / pour sélectionner l'option "Réglages Avancés". A L'aide des touches / sélectionnez CI afin d'acceder à la page de fonctionnalité CI. Notre TV est équipé d'une fente pour carte CI. Si vous n'insérez pas avant le module CAM, le message "Pas Inséré" s'affiche sur l'écran. Par contre si vous avez inséré le module CAM, le type de CAM s'affichera. Appuyez alors sur OK pour acceder à la page de fonctionnement détaillé du module CAM.

Dans cette page, utilisez les touches / pour selectionner la fente d'accès disponible, puis appuyez sur OK pour valider, et l'information détaillée s'affichera comme indiqué dans la fenêtre ci-dessous:

5

Introduction TNT (Télévision numérique)

5.2 Instruction de fonctionnement de la source TNT (Suite)

Une fois dans cette fenêtre, vous pouvez selectionner l'option de votrechioix à l'aide des touches / , puis appuyez sur OK pour acceder à une autre fenetre détaillée pour obtenir de plus amples informations. Enfin, appuyez sur la touche EXIT pour quitter ce menu. Il est possible qu'un module CAM différent ait une fenêtre de fonctionnement différente.

Fonctionnalités générales courantes d'un module CAM

En règle générale, des modules CAM différents peuvent afficher des informations différentes, même l'aspect de la fenêtre peut être différent. Mais tous les modules CAM ont ceratines fonctionnalités communes.

- Visualisation des informations sur la petite carte (Smart)

Appuyez sur la touche MENU pour selectionner le mode TNT. Appuyez ensuite sur la touche pour acceder au mode TNT, et a laide des touches / selectionnez l'option "Réglages Avances", puis utilisez les touches / pour selectionner CI et acceder à la page des fonctionnalités CI, et a laide des touches / , selectionnez l'option "Info Carte Smart". Appuyez sur OK pour y acceder, la fenetre ci-dessous s'affiche :

Dans cette fenêtre, des informations de base sur la carte Smart seront affichées, comme le numéro de la carte, la version de l'interface, le pays, etc. Utilisez les touches / pour Sélectionner l'élement de votrechioix, et appuyez sur OK pour valider et visualiser les informations. Lorsque vous avez terminé, appuyez sur EXIT pour quitter le menu.

- Visualisation des informations sur le module CAM

Appuyez sur la touche MENU pour sélectionner le mode TNT. Appuyez ensuite sur la touche pour acceder au mode TNT, et a laide des touches / selektionnez l'option "Réglages Avancés", puis utilisez les touches / pour sélectionner CI et acceder à la page des fonctionnalités CI, et a laide des touches / , selektionnez l'option "Info CI". Appuyez sur OK pour y acceder, la fenêtre ci-dessous s'affiche :

5

Introduction TNT (Télévision numérique)

5.2 Instruction de fonctionnement de la source TNT (Suite)

Dans cette fenêtre, vous pouvez vérifier la version du logiciel et du matériel du module CAM (CIM SM), ainsi que la date de fabrication, utilisez les touches / pour selectionner l'élément de votrechioix, et appuyez sur pour valider et visualiser les informations.

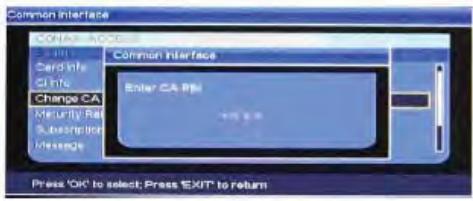

- Changement du mot de passer du module CAM

Appuyez sur la touche MENU pour sélectionner le mode TNT. Appuyez ensuite sur la touche pour acceder au mode TNT, et à l'aide des touches / sélectionnez l'option "Réglages Avancés", puis utilisez les touches / pour sélectionner Cl et acceder à la page des fonctionnalités Cl, et à l'aide des touches / , sélectionnez l'option "Modifier Mot de passage CA". Appuyez sur OK pour y acceder, la fenêtre ci-dessous s'affiche :

Dans cette interface vous pouvez modifier le mot de passer du module CA. Une fois que vous avez terminé, appuyez sur le bouton EXIT pour quitter le menu.

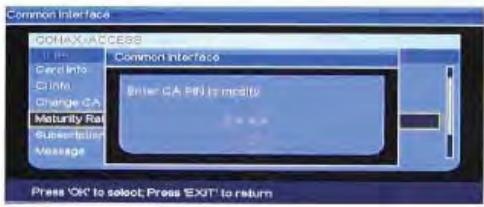

- Changement du niveau parental (verrouillage de certaines chaines)

Appuyez sur la touche MENU pour sélectionner le mode TNT. Appuyez ensuite sur la touche pour acceder au mode TNT, et a laide des touches / selectionnéz l'option "Réglages Avances", puis utilisez les touches / pour sélectionner CI et acceder à la page des fonctionnalités CI, et a laide des touches / , selectionnéz l'option "Modifier niveau parental". Appuyez sur OK pour y acceder, la fenêtre ci-dessous s'affiche :

Dans cette fenêtre, vous pouvez restreindre l'accès à certaines chaînes pouradulte par exemple. A chaque réglage vous devrez le confirmer en validant avec votre mot de passer. A la fin, quitter ce menu en appuyant sur la touche EXIT.

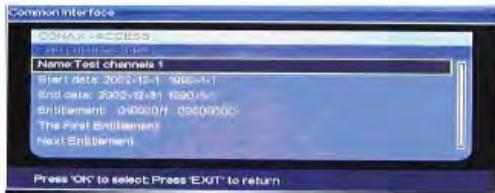

Situation sur votre abonnement

Appuyez sur la touche MENU pour sélectionner le mode TNT. Appuyez ensuite sur la touche pour acceder au mode TNT, et à l'aide des touches / selectionnez l'option "Réglages Avancés", puis utilisez les touches / pour sélectionner Cl et acceder à la page des fonctionnalités Cl, et à l'aide des touches / , selectionnez l'option "Situation Abonnement". Appuyez sur OK pour y acceder, la fenêtre ci-dessous s'affiche :

5

Introduction TNT (Télévision numérique)

5.2 Instruction de fonctionnement de la source TNT (Suite)

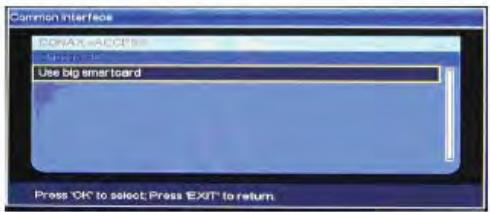

Dans cette fenêtre, Sélectionnez l'option de votrechioix à l'aide de la touche et appuyez sur OK pour valider. Vous pouvez vérifier la situation actuelle de votre abonnement, comme la date de démarriage, la date d'expiration de l'abonnement. Lorsque vous avez dépassé la date d'expiration, vous étes libre de regarder un programme, mais les programmes cryptés ne seront pas disponibles. Enfin, quitter ce menu en appuyant sur la touche EXIT.

Message

Appuyez sur la touche MENU pour sélectionner le mode TNT. Appuyez ensuite sur la touche pour acceder au mode TNT, et a l'aide des touches / selectionnez l'option "Réglages Avancés", puis utilisez les touches / pour sélectionner CI et acceder à la page des fonctionnalités CI, et a l'aide des touches / , selectionnez l'option "Message". Appuyez sur OK pour y acceder, la fenêtre ci-dessous s'affiche :

Cette page affiche les informations émises par votre opérateur TV, telles que : Attention la date de votre souscription va expirer, vous doivent bientôt recharger, etc...

- Crédit restant

Appuyez sur la touche MENU pour sélectionner le mode TNT. Appuyez ensuite sur la touche pour acceder au mode TNT, et a l'aide des touches / selectionnez l'option "Réglages Avancés", puis utilisez les touches / pour sélectionner Cl et acceder à la page des fonctionnalités Cl, et a l'aide des touches / , selectionnez l'option "Crédit restant". Appuyez sur OK pour y acceder, la fenêtre ci-dessous s'affiche :

Dans cette fenêtre, il est affiché le crédit en cours sur votre carte. Puis appuyez sur EXIT pour quitter cette page.

Remarque : un grand nombre de modules CAM ont leurs propres réglages et fonctionnalités.

5

Introduction TNT (Télévision numérique)

5.2 Instruction de fonctionnement de la source TNT (Suite)

Fonction telétexte mode TV TNT

Bouton	Description
ROUGE	Appuyez sur le bouton Rouge pour entrer dans l'option ou la page correspondante.
VERT	Appuyez sur le bouton Vert pour entrer dans l'option ou la page correspondante.
JAUNE	Appuyez sur ce bouton jaune pour entrer dans l'option ou la page correspondante.
BLEU	Appuyez sur ce bouton Bleu pour entrer dans l'option ou la page correspondante.
TXT	Appuyez sur ce bouton pour activer le télétexte, appuyez à nouveau pour le désactiver.

Appuyez sur la touche (TXT) sur la télécommande pour activer la fonction télétexte. Pour désactiver la fonction, appuyez de nouveau sur la touche.

1. Appuyez sur (TXT) pour activer le télétexte, appuyez à nouveau pour l'éteindre.
2. Appuyez sur les touches numériques pour acceder à des pages différentes.
3. Appuyez sur la touche / boutons pour aller à la page précédente ou suivante.

Note:

1. En mode télétexte, la touche SOURDINE ne fonctionne pas.
2. En mode téléxte, le menu OSD n'a aucun effet.

6

Enregistrement TNT et multimédia

6.1 Fonction Enregistrement TNT (telévision numérique)

UTILISEZ le port USB pour cette fonction

Avant tout, avant d'enregistrer une émission de la TNT sur votre clé USB ou disque dur externe, une fois que vous avez inséré votre apparéil USB dans la fente de la TV, la TV proposera de formater la mémoire interne de votre équipement USB dans le format FAT32. Procedez en premier au formatage avant de commencer un enregistrement.

ATTENTION! Lorsque vous formatez votre apparéil, tous les fichiers contenus à l'intérieur, s'il y en a, seront tous effacés.

A propos de l'enregistrement et de la lecture

1. L'enregistrement: Ne doit être utilisé qu'à des fins personnelles pour les études, la recherche, ou votre plaisir, MAIS NON autorisé à des fins commerciales ou autres transactions de ce genre.
2. Equipement compatible : Il est compatible USB2.0.
3. à propos du programme: Les chaînes de la TNT dont le débit est inférieur au « bit rate » de 6 Mbit/s.
   Après l'enregistrement, le fisquier doit être sauvégardé en format MPEG2, et l'extension du fisquier est. Mpg.
4. A propos de la capacité : Le système supporte jusqu'à 4 partitions, et la capacité totale ne doit pas être supérieure à 300GB. Il est recommendé que la taille de chaque partition soit de 120GB maxi.

Chaque fichier enregistré doit avoir une taille maximum de 3,8 Gbyte (environ 4 heures). Si l'enregistrement du fichier continue au-delà de 3,8 Gbyte, le système va générer automatiquement un nouveau fichier.

Avant l'enregistrement, les utilisateurs peuvent désirier différentes partitions pour l'enregistrement, et la valeur par défaut est la première partie.
5. Avant de régler la programmation d'enregistrement, voirlez insérer le disque dur externe ou la clé USB dans le port USB de la TV. La chaine enregistrée sera sauvégardée dans la clé USB ou disque dur externe. Aussi pendant l'enregistrement ainsi que la lecture de votre équipement externe USB, NE PAS le retarder du port USB car sinon il sera endommagé.

REMARQUE IMPORTANTE!

Vous pouvez uniquement enregistrer les chaînes de la TNT diffusées en clair, en provenance du Tuner TNT de votre TV LCD.

Vous ne pouvez PAS enregistrer les chaînes analogiques, ni les chaînes qui seraient décodées via un Décodeur externe, Décodeur Canal + etc... c'est-à-dire toute source externe reliée à votre téléviseur.

▶ MENU ENREGISTREMENT

1. Appuyez sur le Bouton REC-MENU pou entrer dans le menu enregistrement et vous verrez la fenetre comme l'image de gauche.
2. Dans cette interface, vous pouvez appuyer sur les touches de direction / pour sélectionner un besoin, puis appuyez sur la touche OK pour entrer dans le menu de réglage détaillé.
3. Pour quitter ce menu, appuyez sur la touche MENU ou REC-MENU.

Enregistrement TNT et multimédia

6.1 Fonction Enregistrement TNT (dévisionnementique)

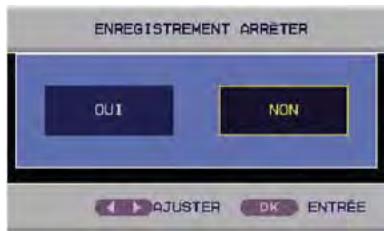

ENREGISTREMENT AUTOMATIQUE RAPIDE

Lorsque youes en mode TV TNT :

1) Vous pouvez utiliser la touche REC de la télécommande pour démarrer un enregistrement rapide immédiatement. Appuyez de nouveau sur REC pour stopper l'enregistrement.
2) ou vous pouze également proceder de la maniere suivante :

appuyez sur la touche REC.MENU puis selectionnez « commencer l'enregistrement » et appuyez sur « OK » pour valider et commencer automatiquement l'enregistrement de l'émission TNT en cours. Puis l'indication « Enregistrer » (Record) apparait sur l'écran. Pour arrêter l'enregistrement, appuyez de nouveau sur la touche REC. MENU de la télécommande, la fenêtre ci-contre s'ouvre, selectionner OUI pour arrêter l'enregistrement.

GESTIONNAIRE DE FICHIERS

1. Utilisez les touches▲ /▼ pour sélectionner GESTION FICHIERS et appuyez sur▶ pour entrer.
2. Dans cette interface, appuyez sur les boutons de couleur pour exéctuer les opérations correspondantes.

Par example:

Appuyez sur le bouton rouge pour dire le fichier sélectionné.

Appuyez sur le bouton vert afin de supprimer le fichier sélectionné.

Appuyez sur le bouton jaune pour supprimer tous les fichiers.

Appuyez sur le bouton bleu pour effectuer un zoom avant/arrête de l'image sélectionnée.

1. Pour quitter ce menu, appuyez sur la touche MENU ou sur la touche REC.MENU.

Listedes Periphériques

1. Utilisez les touches / pour selectionner votre équipement dans la liste des péripériques et appuyez sur OK pour entrer.
   2.Dans cette interface, appuyez sur les touches de couleur pour exéctuer les opérations correspondantes. (accéder aux fichiers Musique, ou fichiers Film, etc...)
2. Si vous avez plus d'un fichier enregistré sur votre apparéil USB, appuyez sur OK pour sélectionner un autre dossier et appuyez sur OK pour confirmer.

6

Enregistrement TNT et multimédia

6.1 Fonction Enregistrement TNT (television numérique)

Programmation de I'Enregistrement (Mode Timer)

1.Appuyez / poursélectionner Programmation Enregistrement.
2. Dans cette interface, vous pouvez régler les éléments correspondants à la programmation de l'enregistrement.

N^ Programmation: Sélectionner le Numéro de la programmation.

Mode Progr.: choose le mode de programme: Eteint, Une fois, quotidien, hebdomadaire.

Chaîne à enregistrer: sélectionner la chaîne.

Date pour Enreg.: définir la date de l'enregistrement.

Heure de début d'Enreg.: Régler l'heure de démarriage de l'enregistrement.

Durée: définir la durée d'enregistrement.

Note: s'il reste 1 minute d'enregistrement, les indications suivantes apparaftront:

1. si l'appareil est sous tension et en mode TNT, l'indication "Préparez-vous à Enregistrer" apparaitra sur l'écran.
2. si l'appareil est sous tension mais PAS sur le mode TNT, l'appareil bascule en mode TNT, l'indication "Préparez-vous à Enregistrer" apparaitra sur l'écran.
3. En mode veille, l'appareil commutera sur le mode TNT.

6

Enregistrement TNT et multimédia

6.1 Fonction Enregistrement TNT (television numérique)

Comment utiliser la fonction TIMESHIFT

La fonction TIMESHIFT you permit de contrôle le temps grâce à l'enregistrement du programme TV sur votre apparéil de stockage USB et de ne manquer aucune série du programme TV ; vous pouvez ainsi :mettre le programme sur pause, regarder en différé, reprise le direct, ou encore lancer l'enregistrement de la fin de l'émission tout en conservant son début grâce à la mémoire tampon du téléviseur.

1. Appuyez sur la touche REC.MENU de la télécommande pour acceder au menu ENREGISTREMENT. Sélectionnez l'options DEMARRER TIMESHIFT. Puis appuyez sur OK pourCOMMencer l'enregistrement.

Vous pouvez également utiliser directement la touche TIMESHIFT de la télécommande pour demarrer la fonction TIMESHIFT.

Lorsque you accedez à l'option DEMARRER TIMESHIFT, vous verrez les informations suivantes dans le coin supérieur gauche de l'écran : - préparation de l'enregistrement différé, puis l'indication «enregistrement différé en cours » apparait.

L'enregistrement du programme TV démarre et est mis en mémoire tampon sur l'allele de stockage USB (cet enregistrement est-temporaire, une fois que vous avez rétrèze l'allele USB du port USB, toutes les données mises en mémoire seront perdues).

Appuyez sur la touche DISPLAY pour visualiser la procédure d'enregistrement en cours.

Par exemple les informations données sur l'image OSD ci-dessus sont :

SZTVM04 = la chaine TV en cours qui est en train d'être lue
00:10:10°/Manual : le temps qui a déjà été enregistré
560 MB : la capacité disponible restante dans l'appareil de stockage USB.

1. Àpres un certain temps d'enregistrement, vous pouvez appuyer sur la touche « pour démarrer la visualisation du programme en différé. Pour cela vous pouvez faire un retour rapide arrière à plusieurs vitesses : FRX2, FRX4, FRX8, FRX20 et dire le programme à l'endetroit de votre choix. Vous pouvez également utiliser la touche « pour avancer rapidement dans l'enregistrement différé, à la vitesse de votrechoix : FFX2, FFX4, FFX8, FFX20 et dire à l'endetroit de leurchoix.

FRX2, FRX4, FRX8, FRX20 : Sélectionnéz une de ces options de vitesse pour rechercher en arrière.
FFX2, FFX4, FFX8, FFX20 : Sélectionnéz une de ces options de vitesse pour rechercher en avant.
PLAY (Lecture) : Sélectionnéz cette option pour arrêté la fonction « timeshift » et démarrer la lecture du programme. Ou appuyez directement sur la touche sur la télécommande pour dire.

Appuyez sur DISPLAY : vous pouvez visualiser la procédure du « timeshift » en cours (voir l'image ci-dessous) :

REMARQUE : pour utiliser la fonction TIMESHIFT, il faut être en mode de lecture normale de la TV (visualisation normale). 40

6

Enregistrement TNT et multimédia

6.2 Lecture de fichiers multimédia (uniquement pour le port USB côte gauche du TV ayant la fonction PVR)

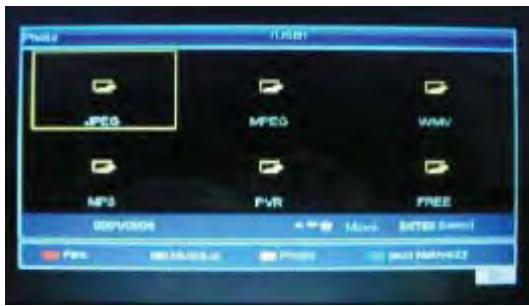

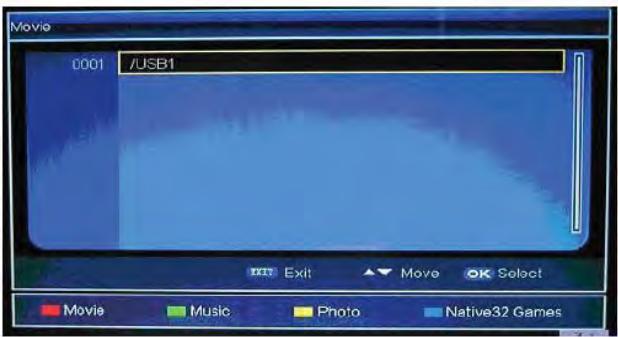

Appuyez sur la touche SOURCE pour sélectionner l'option MEDIA. Branchez votre équipement USB sur la TV côté Gauche, côté Connectiques. Vous pouvez dire les fichiers multimédia comme les films, la musique, les fichiers photo, des jours « native32 » (uniquement ceux téléchargés sur le site : www.native32.com)

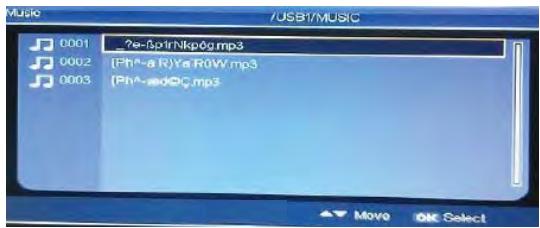

Utilisez les touches de couleur pour exéctuer le type de fichiers multimédia à regarder (FILM, MUSIQUE, PHOTOS, JEUX NATIVE32 téléchargés depuis le site internet www.native32.com).

Utilisez les touches suivantes de la télécommande afin d'executer les fonctionnalités correspondantes pour dire les fichiers Multimédia :

LECTURE/PAUSE - STOP - PRECEDENT/SUIVANT - AVANCE RAPIDE/RETOUR RAPIDE.

Utilisez la touche STOP pour revenir aux pages précédentes de l'OSD du menu MEDIA et appuyez sur la touche EXIT pour sorting de ce menu. Utilisez la touche OK pour valider chaque selection.

Appuyez sur la touche SOURCE pour quitter le menu MEDIA.

REMARQUE:

Le dossier PVR est le dossier de vos enregistements video personnels ou sont stockés tous les fichiers enregistrés depuis la TV TNT.

Utilisez les touches de couleur pour exécuter les fonctionnalités correspondantes.

Appuyez sur OK pour confirmer.

Vous verrez la liste de tous les fichiers dans le périphérique USB, mais en fonction de votre sélection (par ex. MUSIQUE) le télévisuer affichera uniquement votre sélection, mais pas un autre fichier (FILM, PHOTOS, JEUX).

Utilisez les touches / pour selectionner le fichier et appuyez sur OK pour valider.

6

Enregistrement TNT et multimédia

6.2 Lecture de fichiers multimédia

----Lorsque you selectionnez l'option FILM (avec la touche de couleur ROUGE), vous verrez la fenetre d'affichage ci-dessous :

----Lorsque you selectionnez l'option PHOTO (avec la touche de couleur JAUNE) : vous verrez la fenetre d'affichage ci-dessous :

----Jeux "NATIVE32":
Voupez jouer aux yeux NATIVE32 UNIQUEMENT à partir de votre périphérique USB, et que vous aurez au préalable téléchargés du site internet : http://www.native32.com/

8

SPECIFICATIONS DU PRODUIT

Spécifications du TV LCD 18.5"

1. Taille de l'Ecran	18.5" LCD TV (environ 48 cm)
Zone d'affichage Actif	254.6(H)X430.37(W)X16.5(D) mm
Nombre de Pixels	1366x768
Angle de vision	Horizontal (Gauche, Droite) 85,85 - Vertical (Haut, Bas) 80,80 )
Temps de réponse	5ms
Durée de Vie utile de la lampe	50,000 heures
Couleurs d'affichage	16.7M couleurs
2. Alimentation
Voltage d'entrée	AC 100V-240V 50Hz/60Hz
Consommation en marche	48W
Consommation d'énergie en mode Veille	1 W
3. Connectiques
TV	PAL B/G D/K I, SECAM D/K L/L' B/G
USB	1
S-Viséo	1
PERITEL (SCART)	1
Entrée Video	RCA×1
Entrée Audio	AUDIO IN 1 (Gauche/Droite)
HDMI	HDMI x 1
4. compatibilité
Système couleur	NTSC/PAL/SECAM
PC	VGA/SVGA/XGA/SXGA
Format balayage	480i/480p/576i/576p/720p/1080i
5. Haut parleur interne	5W×2
7. Poids net	3.5Kg
8. Dimensions de l'appareil	467x180x349mm 467x73x318mm(Inclus le support) (sans le support)
9. Température de fonctionnement	5 C - 35 C
10. Humidité de fonctionnement	20% - 80%
11. Température de stockage	-15 C à 45 C
12. Humidité de stockage	10% à 80%

Les caractéristiques et specifications sont sujettes à changement sans préavis.
Poids et dimensions sont approximatifs.
Toutes les marques de commerce et marques déposées sont la propriété de leurs propriétaires respectifs. Tous droits réservés.
