MODE D'EMPLOI VTT 7134 PA BLANC VEDETTE

mérite votre confiance

GUIDE D'INSTALLATION & D'UTILISATION

Lave-Linge

Vousexd'acquérir un lave-linge VEDETTE et nous vous en remercions.

Fort de toute cette expérience que nous avons accumulée au fil des années, nous avons conçu cet apparéil pour vous faciliter la vie en vous apportant performances, simplicité d'utilisation et qualité.

Vous trouvez également dans la gamme des produits VEDETTE, un vaste choix de sèche-linge, de lave-vaisselle, de cusinières, de réfrigérateurs et congélateurs que vous pourrez coordonnner à votre nouveau lave-linge VEDETTE.

Bien entendu, dans un souci permanent de satisfaire le moyen possible vos exigences vis à vis de nos produits, notre service consommateurs est à votre disposition et à votre écoute pour répondre à toutes vos questions ou suggestions (coordonnées à la fin de ce livre).

Et retrouvEZ-nous aussi sur notre site www.vedette.com sur lequel vous trouvez tous nos produits, ainsi que des informations utiles et complémentaires.

VEDETTE
mérite votre confiance

www.vedette.com

Dans le souci d'une amélioration constante de nos produits, nous nous réservons le droit d'apporter à leurs caractéristiques techniques, fonctionnelles ou esthétiques toutes modifications liées à leur évolution.

1 / PRÉSENTATION DE VOTRE APPAREIL

• Consignes de sécurité 4
• Économies d'énergie et protection de l'environnement 4
  Description de votre apparéil 5

2 / INSTALLATION DE VOTRE APPAREIL

• Demontage des brides de transport de votre apparéil 6
• Déplacement de votre apparéil 7
  Raccordement à l'arrivée d'eau 8
  Raccordement au conduit d'évacuation 8
  Raccordement au réseau électrique 9
• Mise en place de votre apparéil 9

3 / PREPARATION DE VOTRE LINGE ET DE VOTRE APPAREIL

• Codes d'entretien des textiles 10
• Traitement des taches difficiles 11
  Avant le premier lavage 12
• Préparation de votre linge (tri, test couleur, charges et vérification) 12
• Chargement de votre linge 13

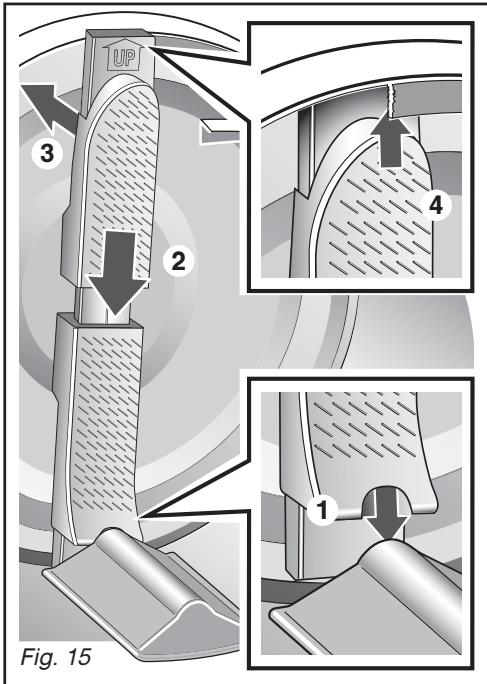

  Utilisation des brosses à chaussures 13

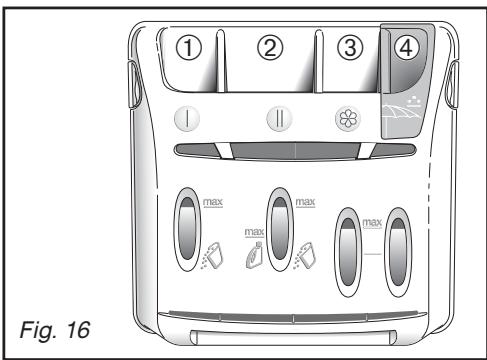

• Chargement des produits de lavage 14

4 / PROGRAMMATION DE VOTRE APPAREIL

• Programmation 15
• Exemples de programmes 17
• Détail des programmes, des options et autres fonctions 18
• Modification d'un programme de lavage 20
• Sécurités automatiques 21

5 / ENTRETIEN COURANT DE VOTRE APPAREIL

• Nettoyage du filtré (en fonction du modele : option 1 ou option 2) 22

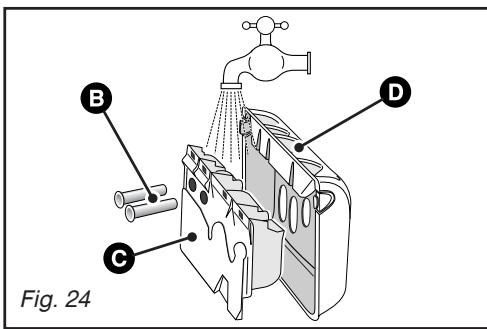

• Nettoyage de l'appareil, des pieces internes, de la boîte à produits 23
  Vérification et remplacement des tuyaux, risque de gel 23

6 / INCIDENTS POUVANT SURVENIR

Le cycle ne démarre pas fortes vibrations lors de l'essorage 24
Le linge n'est pas essoré ou insuffisament essoré 24
- Une flaque d'eau se forme autour de la machine 24
- La machine ne vidange pas - le couvercle ne s'ouvre pas 24
- Ouverture du tambour 24

7 / MESSAGES DONNÉS PAR LE CLIGNOTEMENT PARTICULIER DES VOYANTS

Incidents signalés dépannables par vous-même 25

8 / COORDONNÉES DU SERVICE APRès VENTE 28

- CONSIGNES DE SECURITÉ

Important :

Cet apparéil, destiné à un usage

exclusivement domestique, a ete concu pour laver, rincer et essorer les textiles lavables en machine.

Respectez impératifement les consignes suivantes. Nous déclinons toute responsabilité et garantie en cas de non respect de ces recommendations pouvant entraîner des dégats matériels ou corporels.

• Cet apparéil n'est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacities physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d'expérience ou de connaissance, sauf si elles ont pu bénéficier, par l'intémediaire d'une personne responsable de leur sécurité, d'une surveillance ou d'instructions préalables concernant l'utilisation de l'appareil.

-L'appareil ne doit être utilisé que conformément au mode d'emploi, pour éviter des dommages à votre linge et à votre apparéil. Utilisez seulement des produits de lavage et d'entretien certifiés pour l'emploi dans les machines à laver à usage domestique.

-Si, avant lavage, vous traitez votre linge à l'aide de détachants, dissolvants et, en règle générale, de tous produits inflammables ou à fort pouvoir détonant, ne l'introduisez pas immédiatement dans l'appareil (voir chapitre "TRAITEMENT DES TACHES DIFFICILES").

De même, il vous est fortement recommendé de ne pas utiliser de solvants ou de produits en bombe aérosol à proximité de votre lave-linge et plus généralement d'appareils électriques dans une piece mal aérée (risque d'incendie et d'explosion).

• Si des incidents se produit et que vous ne pouvez les résoudre grâce aux remèdes que nous vous préconisons (voir chapitre "INCIDENTS POUVANT SURVENIR"), faites appel à un professionnelnel qualifié.

• Si vous étés améné à ouvrir votre machine en cours de cycle (par exemple : pour ajouter ou retireur du linge), suivant la phase dans laquelle se trouve le programme (en lavage essentiellement), prenez garde à la température interieure qui peut être très élevé (risque de brûlures graves).

-Lors d'une nouvelle installation, l'appareil doit etre raccordé au réseau de distribution d'eau avec un tuyau neuf, le tuyau usage ne doit pas etre réutilisé.

Contrôlez à intervalles réguliers les tuyaux d'alimentation en eau et d'évacuation, vous pourrez ainsi empêcher les dégats des eaux.

• Ne laisses pas les enfants jouer avec l'appareil et éloignez les animaux domestiques.

• Les apparèils usages doivent immédiatement être rendus inutilisables. Débranchez et coupez le cable d'alimentation au ras de l'appareil. Fermez l'acciviée d'eau et enlevez le tuyau. Rendez la fermeture de la porte inutilisable.

-ÉCÔNOMIES D'ÉNERGIE

• Ne programmez le prélavage que lorsque c'est absolument nécessaire: par ex. pour des vêtements de sport ou de travail très sales, etc...

• Pour du linge peu ou moyennement sale, un programme à basse température est suffisant pour obtenir un résultat de lavage impeccable.

-Pour du linge peu sale choisissez un cycle de lavage court.

• Dosez le produit de lavage selon la durée de l'eau, le degré de salissure et la quantité de linge et respectez les conseils sur les paquets des produits lessiviels.

PROTECTION DE L'ENVIRONNEMENT

Les matéiaux d'emballage de cet appeareil sont recyclables. Participez à leur recyclage et contribuez ainsi à la protection de l'environnement en les déposant dans les conteneurs municipaux prévus à cet effet.

Votre apparéil contient également de nombreux matériaux recyclables. Il est donc marqué de ce logo afin de vous indiquer que dans les pays de l'Union Européenne

les apparèils usages ne doivent pas être mélangés avec d'autres déchets. Le recyclage des apparèils qu'organise votre fabricant sera ainsi réalisé dans les mêlées conditions, conformément à la directive française 2002/96/CE sur les déchets d'équipements électriques etlectroniques. Adressez vous à votre mairie ou à votre revendeur pour connaître les points de collecte des apparèils usages les plus proches de votre domicile.

Nous vous remercions pour votre collaboration à la protection de l'environnement.

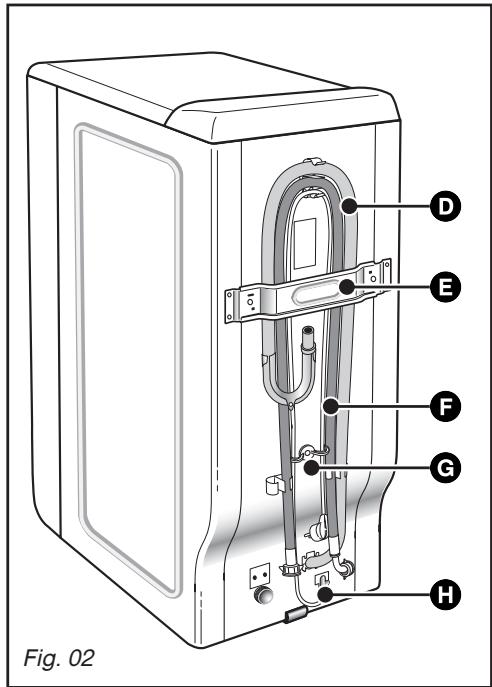

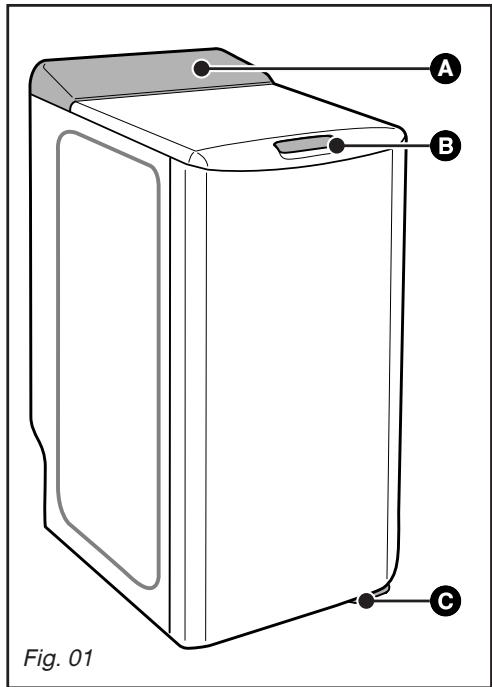

- DESCRIPTION DE VOTRE APPAREIL

A Tableau de commande
3 Poignée d'ouverture du couvercle (restant verrouillée pendant le cycle)
Levier de mise sur roulettes (suivant le modele)

D Tuyau de vidange
Traverse de bridage
F Tuyau d'alimentation en eau (non raccordé)
G Bride de maintain de la cuve
Cordon d'alimentation electrique

- DEMONTAGE DES BRIDES DE TRANSPORT

Important :

Avant toute utilisation, il est imperatif. ectuer les operations decrites ci après.

Ces opérations consistent à retarder toutes les pieces qui servent à immobiliser la cuve de votre apparéil pendant le transport.

Ces opérations dites "de débridage" sont nécessaires pour le bon fonctionnement de votre apparéil et le respect des normes en vigueur en matière de sécurité.

Si ces opérations n'était pas effectuees dans leur totalite, cela pourrait causeer des dommages graves a votre appareil pendant son fonctionnement.

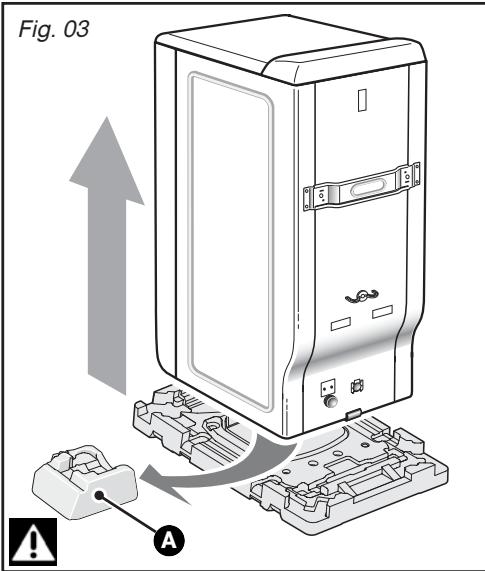

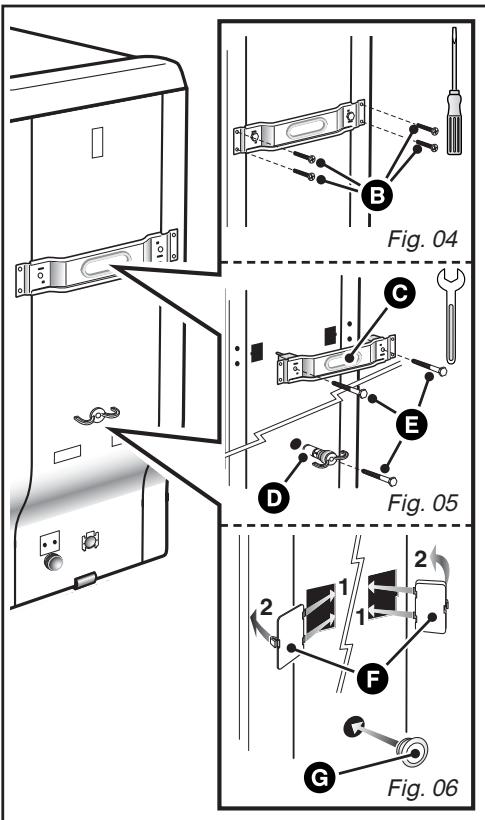

• Retirez le lave-linge de son socle (verifiez que la cale A servant au mainien du moteur n'est pas restée coincée sous la machine) (Fig. 03)
• Enlevez les 4 vis à l'aide d'un tournevis (Fig. 04)
• Déposez la traverse C et la bride D en étant les trois vis E (Fig. 05) à l'aide d'une clé de 10 ou de 13 mm (suivant le modele)

(assurez-vous que les deux entreprises en plastique fixées sur la traverse, sont bien retirees en même temps que cette dernière)

• Remontez les vis à leur emplacement initial.

Attention :

Obstruez impérativement les trois

trous à l'aide des cache-orifices F et C prévus à cet effet (fournis dans le sachet d'accessoires) (Fig. 06)

- DEMONTAGE DES BRIDES DE TRANSPORT (suite)

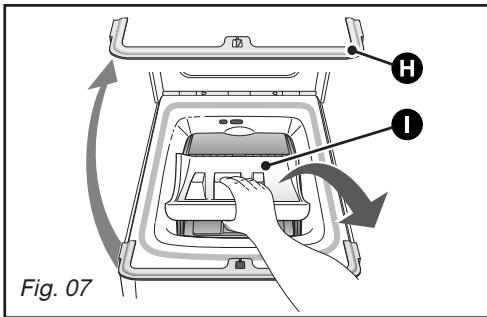

• Retirez la cale d'immobilisation de l'ensemble tambour-cuve (Fig. 07).

Pour cela :

• soulevez le couvercle de la machine
• retirez la cale H
• enlevez la cale 1

Attention :

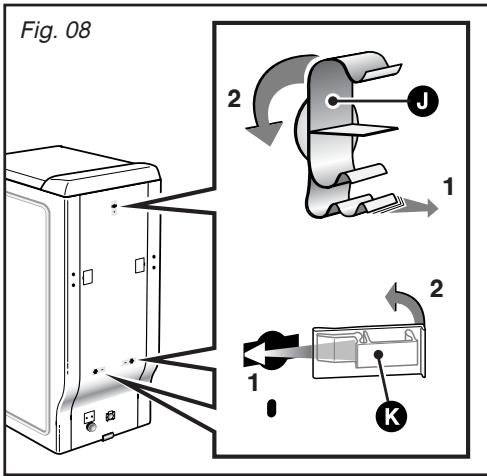

Enlevez les colliers support tuyaux ±b et obstruez impérativement les troux à l'aide des caches (fournis dans le sachet d'accessoires) (Fig. 08)

Conseil :

Nous yous conseillons de conserver toutes les pieces de bridage, car il faudra obligatoirement les remonter si vous devez, par la suite, transporterer voitre machine.

Information :

Avant sa sortie d'usine, votre apparéil a été minutieusement contrôle; il est donc possible que vous constatiez la présence d'un peu d'eau dans la cuve ou au niveau des boites à produits.

- DÉPRACTION DE VOTRE APPAREIL

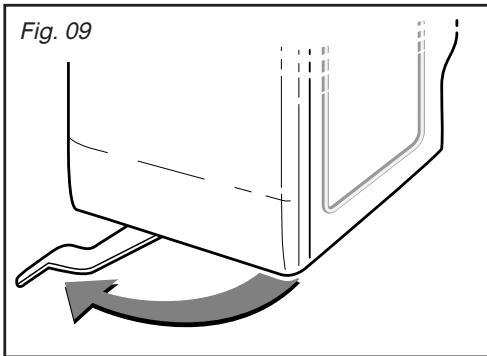

- Mise sur roulettes

Si vous machine est équipée de roulettes escamtables, vous pouvez la déplacer facilement. Pour la mise sur roulettes, faites pivoter de la droite jusqu'à l'extrémité gauche le levier situé au bas de l'appareil (Fig. 09).

Important :

En fonctionnement, la machine ne doit pas reposer sur ses roulettes "avant": n'oubliez pas de ramener le levier dans sa position initiale.

ALIMENTATION EN EAU FROIDE

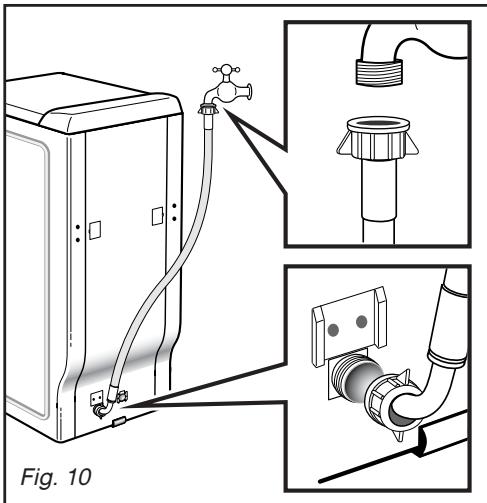

Branchez le tuyau d'alimentation (Fig. 10):

• d'une part, sur le raccord situé à l'arrière de la machine
• d'autre part, sur un robinet muni d'un embout fileté 020x27 (3/4 BSP).

Si vous utilisez un robinet auto-perceur, l'ouverture pratiquée doit etre d'un diametre de 6 mm minimum.

Arrivée d'eau :

• Pression d'eau mini : 0,1 MPa ou 1 bar
• Pression d'eau maxi : 1 MPa ou 10 bar

- ÉVACUATION DES Eaux USÉES

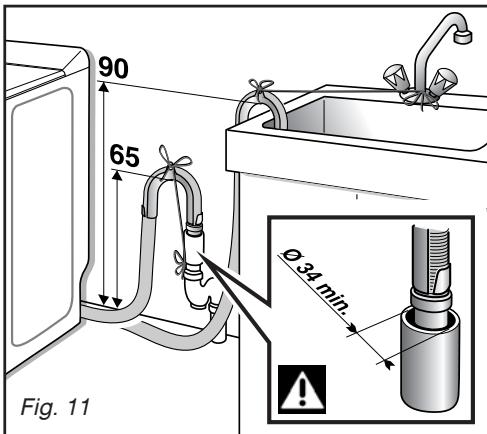

Raccordez le tuyau de vidange (Fig. 11):

• soit, de façon provisoire, sur un évier ou une baignoire
• soit, de façon permanente, sur un siphon ventilé.

Si vous installation n'est pas équipée d'un siphon ventilé, veilsz à ce que le raccordement ne soit pas étanche. En effet, pour éviter tout refoulement d'eaux usées dans la machine, il est viviment recommendé de baisser libre passage à l'air entre le tuyau de vidange de la machine et le conduit d'évacuation.

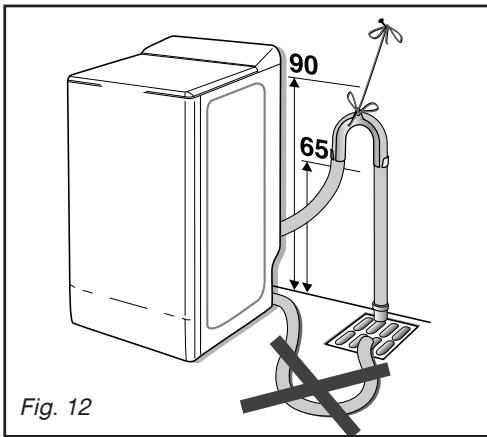

Dans tous les cas, la crosse de vidange devra etre placée a une hauteur comprise entre 65 et 90~cm par rapport a la base de la machine.

Important :

Veillez a bien maintainir le tuyau de

vidange au moyen d'un lien afin d'eviter que la crosse ne se dégage en cours de vidange et provoque une inondation.

Pour une évacuation correcte des eaux usées, ne faites pas suivre au tuyau de vidange un chemin trop sinueux. En effet, la multiplication des coudes nuit à l'efficacité de la pompe de vidange.

Il est possible d'évacuer les eaux usées au sol, à condition que le tuyau de vidange passé par un point situé à une hauteur comprise entre 65 et 90 cm par rapport à la base de la machine (Fig. 12).

ALIMENTATION ÉLECTRIQUE

Important :

Pour votre sécurité, il est impératif de conformer aux indications données ci-dessus.

L'installation électrique doit être conforme à la Norme NF C 15-100, en particulier pour la prise de terre.

Ligne 3 × 2,5 ~mm^2 mono 230 ~V raccordée à :

• un compteur 20A mono 230V-50Hz
• un disjoncteur différentiel et un fusible individuel (10 ou 16A suivant le modele)
• une prise de courant 10/16A 2 pôles + terre

Nous ne pouvons pas etre tenus pour responsable de tout incident cause par une mauvaise installation electrique.

Conseil :

Conseils pour l'installation électrique

de votre apparéil

• N'utilisez pas de prolongateur, adaptateur ou prise multiple.
• Ne supprimez jamais la mise à la terre.
• La prise de courant doit être facilement accessible mais hors de portée des enfants.

En cas d'incertitude, adresse-vous à votre installerateur.

Important :

Votre apparéil est conforme aux

directives européennes 2006/95/CE (directive basse tension) et 2004/108/CE (compatibilité electromagnétique).

- MISE EN PLACE DE VOTRE APPAREIL

Important :

Si vous placez votre machine a coté d'un autre apparéil ou d'un meuble, nous给您illons de tousjours laisser entre eux un espace pour facilititer la circulation del'air.

Conseil :

D'autre part, nous vous déconseillons

fortement :

• d'instructor vous appareil dans une piece humide et mal aérée.
• d'installer votre apparéil dans un lieu où il pourrait être soumis à des projections d'eau.
• d'instructor vous appareil sur un sol en moquette. Si vous ne pouze l'éviter, prenez toutes les dispositions pour ne pas générer la circulation de l'air à sa base, afin d'assurer une bonne ventilation des composants internes.

Mise à niveau

Vérifiez à l'aide d'un niveau que le sol est horizontal : inclinaison maxi 2^ , soit un écart d'environ 1 cm mesuré sur la largeur et de 1,5 cm sur la profondeur de la machine.

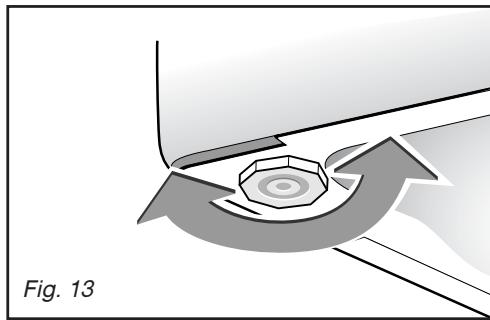

Pieds réglables

Certaines machines sont équipées de deux pieds régables placés à l'avant permettant de compenser les inégalités du sol. Pour régler l'horizontalité et la stabilité de la machine, procédez comme suit :

• mettez la machine sur ses roulettes (ou basculez-la légèrement vers l'arrière si elle n'est pas munie de roulettes escamtables)
  -en fonction de la configuration du sol, vissez ou dévissez le ou les pieds pour le ou les régler en hauteur (Fig. 13)
• remettez la machine sur ses pieds et vérifie sa stabilité.

CODES D'ENTRETIEN DES TEXTILES

Conseils :

Pour vous aider dans l'entretien de vos textiles, ceux-ci sont munis d'une étiquette résumant les informations nécessaires. Celles-ci sont exprimées en codes par les symboles ci-dessous :

LAVAGE
95	Température maximum : 95°C
	- Action mécanique normale
	- Rincage normal
	- Essorage normal
	- Action mécanique réduite
	- Rincage à température décroissante
	- Essorage réduit
60	Température maximum : 60 ou 50°C
	- Action mécanique normale
	- Rincage normal
	- Essorage normal
	- Action mécanique réduite
	- Rincage à température décroissante
	- Essorage réduit
50	Action mécanique réduite
	- Rincage à température décroissante
	- Essorage réduit
40	Température maximum : 40°C
	- Action mécanique normale
	- Rincage normal
	- Essorage normal
	- Action mécanique réduite
	- Rincage à température décroissante
	- Essorage réduit
40	Action mécanique très réduite
	- Rincage normal
	- Essorage normal
30	Température maximum : 30°C
	- Action mécanique très réduite
	- Rincage normal
	- Essorage réduit
	Lavage à la main seulement
	Température 40°C maximum
	(Certains apparèils sont maintainant équipés d'un programme qui permet de laver en machine ce type de textiles)
	Pas de lavage

CHLORAGE
Chlorage dilué et à froid		Pas de chlorage
REPASSAGE
200 °C Réglage fort	150 °C Réglage moyen	110 °C Réglage doux	Pas de repassage (pas de vapeur)
NETTOYAGE A SEC
A Tous solvants usuels	P Perchloréthylène Essence minérale	F Essence minérale et solvant fluoré F113	Pas de nettoyage à sec, ni de détachage aux solvants
Processus normal
	P - Action mécanique réduite - Température de séchage réduite - Pas d'addition d'eau (Nettoyage en libre-service impossible)
SECHAGE EN TAMBOUR MENAGER
Séchage fort	Séchage doux	Pas de séchage en tambour

TRAITEMENT DES TACHES DIFFICILES

Conseil :

Les taches de transpiration, sang, fruit,

vin, chocolat, disparaissant généralement avec les lessives contenant des éléments biologiques, mais d'autres taches nécessitant un traitement spécifique avant la mise en machine. Faites d'abord un essai sur un endroit peu visible du textile et rincez abondamment. Si vous appliquez un détachant, commencez toujours par l'extérieur de la tache pour éviter les auréoles.

BOUGIE: enlevez le maximum de la tache en grattant. Mettez ensuite du papier absorbant des deux côts du tissu et passez un fer à repasser sur la tache pour faire fondre le reste de cire.

CAfé - THE :

• sur coton blanc : tamponnez la tache avec de l'eau oxygénée* avant de procéder à un lavage normal
• sur coton de couleur : tamponnez la tache avec une solution d'eau vinaigrée (2 cuillérées à soupe de vinaigre blanc pour 1/4 de litre d'eau) avant de procéder à un lavage normal
• sur la laine: tamponnez la tache avec un mélange à parts égales d'alcool* et de vinaigre blanc avant de laver l'article.

CAMBOUIS - Goudron : utilisez de l'Eau Écarlate ou, à défaut, étalez un peu de beurre frais sur la tache, laissez reposer puis tamponnéz avec de l'essence de térébenthine.

CHEWING-GUM: refroidissez-le avec un glaçon.
Dès qu'il est suffisamment dur, grattez-le avec l'ongle. Enlevez l'auréole qui subsiste à l'aide d'un produit dégraissant*.

CHOCOLAT - FRUIT - JUS DE FRUIT - VIN : tamponnez la tache avec une solution d'eau vinaigrée (2 cuillérées à soupe de vinaigre blanc pour 1/4 de litre d'eau). Rincez bien et lavez normalement.

CRAYON A BILLE - FEUTRE : enlevez le maximum d'encre en tamponnant la tache avec un papier absorbant. Placez un chiffon blanc propre derrière la tache et tamponnez la tache avec un autre chiffon imbibé de vinaigre blanc pour les fibres synthétiques et artificielles ou d'alcool à 90^* pour les autres fibres (si le textile le permet).

GRAISSE: saupoudrez immédiatement le tissu avec du talc. Laissez secher et Brossez doucement pour éliminer le talc. Puis tamponnéz avec un produit dégraissant du type essence minérale*. Rincez et lavez normalement.

HERBE : tamponnez la tache avec du vinaigre blanc ou de l'alcool à 90* (si le textile le permet) puis rincez et procédez au lavage.

KETCHUP - SAUCE TOMATE : préparez une solution avec un volume de glycerine pour un volume d'eau chaude. Laissez tremper le linge pendant une heures, puis procédez à un lavage normal.

PEINTURE: ne laissiez pas secher les dépôts de peinture. Traitez-les immédiatement avec le solvant indiqué sur la boîte de peinture (eau, térébenthine*, white spirit'). Savonnez puis rincez.

PRODUITS DE MAQUILLAGE: posez la face tachée du tissu sur un papier absorbant, puis humectez l'envers du tissu avec de l'alcool à 90^ si l'article le permet et si la tache n'est pas grasse. Dans le cas contraire, préférez un produit dégraissant (type trichloréthylène*).

ROUILLE: pour des taches légères, recouvre de sel, pressez du jus de citron sur le sel et laissez reposer une nuit; puis rincez abondamment et faites un lavage. Pour des taches plus importantes utilisez un produit antirouille en suivant très attentivement les conseils du fabricant.

SANG: trempez, le plus vite possible, l'article taché dans de l'eau froide salée, puis procédez à un lavage normal.

- Utilisation de produits détachants

Important :

Pour éviter tout risque d'incendie ou prollosion :

(*) si vous utilisez les produits préconisés dans les recettes ci-dessus, prenez soin de rincer abondamment votre linge avant de l'introduire dans votre machine

-si vous utilisez des detachants du commerce, suivez très attentivement les conseils du fabricant de ces produits

Nous vous rappelons que, en général, les taches traitées immédiatement s'éliminent facilement. Par contre, les taches ancienne qui ont été repassées ou séchées en tambour menager, ne peuvent plus être enlevées.

AVANTLE PREMIER LAVAGE

Important :

Avant le premier lavage, retirez du tambour les accessoires (ex.: brosses à chaussures, ...) livrés avec la machine.

Avant d'effectuer votre première dessive, nous vous recommendons de faire un cycle de lavage "COTON 90^ sans prélavage", sans linge et en utilisant une 1/2 dose de votre dessive habituelle. Ceci, afin d'éliminer les résidus de fabrication pouvant évientuelles subsister dans la machine.

- PREPARATION DE VOTRE LINGE

- Le tri de votre linge

Reportez-vous au tableau des codes d'entretien des textiles pour trier votre linge etCHOISSEZ le programme adapte aux etiquettes.Dans le cas de charges melangées,utilisez le programme correspondant au linge le plus fragile.

Pour du linge neuf, prenez au préalable la précaution de vérifier que le textile ne déteint pas : voir "Le test couleur" ci-dessous.

- Le test couleur

Au premier lavage, un linge de couleur déteint souvent, sauf s'il est garanti grand teint. Avant de leMETRE en machine,faites le test suivant:

• Prenez une partie non visible du linge
• Humectez-la d'eau chaude
• Pressez-la ensuite dans une étoffe blanche
  -Si le linge ne déteint pas, vous pouvez le laver normalement en machine.
  -Si le linge déteint, lave-le séparément en machine ou à la main.

- Les charges de linge

Important :

Ne dépassez pas les charges maximes

suivantes :

Coton / Couleurs 7 kg

Synthétiques 3 kg

Delicat/Laine 2kg

Soie 1kg

Poids moyen de quelques pieces de linge sec "peu épais"

Drap 1 place 400 a 500g
Drap 2 places 800 g
Taie d'oreiller 200g
Chemise de nuit légere 150g
Pantalon toile infant 120 g
Pantalon toile adulte 500 g
Chemisehommecoton/polyester 200g
Tee-Shirt cotton grande taille 150g
Torchonvaisselle 100g
Nappe 250g
Lingeriedelicate 50g
Lainage synthetique infant 50g
Chaussette 20g
Pyjama toile adulte 250g

Poids moyen de quelques pieces de linge sec "épais"

Blue-jean adulte 800 g a 1 kg
Grande serviette éponge 700 g
Petite serviette éponge 300g
Pantalon jogging adulte 350g
Pyjama éponge infant 100g
Peignoir de bain 1200g
Sweat-shirt 250g
Housse de couette 1500g

-La verification de votre linge

Important :

Le non respect des conseils suivants

peut engendrer des dégats graves, voire irrémédiables (tambour détiérioré, linge déchérite, etc...) et annule la garantie.

• Videz les poches.
  -Fermez les fermetures a glissieres et a pression.
• Enlevez les crochets des voilages ou mettez vos voilages dans un filet de lavage.
• Retirez les boutons mal cousus, les épingle, les agrafes.
  -Mettez les petites pièces de linge (rubans, pochettes, etc...) dans un filet de lavage.
• Retournez les textiles multicouches (sac de couchage, anorak...).
• Retournez les tricots, les textiles à décoration rapportée, les pantalons et les vêtements en maille.

- CHARGEMENT DE VOTRE LINGE

Effectuez les opérations dans l'ordre suivant :

- Ouverture de la machine

• Vérifiez que le sélecteur de programmes est bien positionné sur "0".

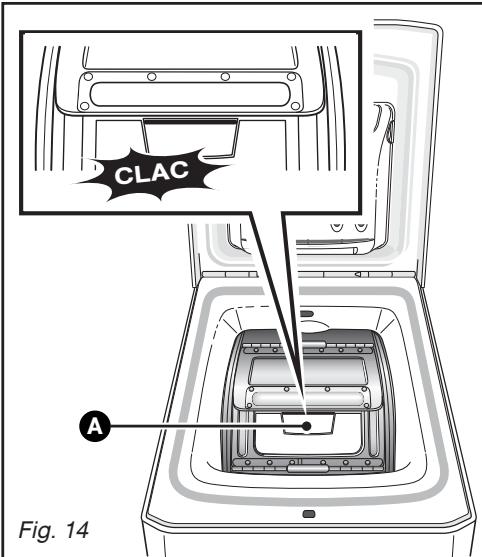

  -Soulevez la poignee d'ouverture située à l'avant de la machine. Le couvercle s'ouvre.
  -Ouvre le tambour en appuyant sur le pouvoir

A situated sur le portillon avant (Fig. 14).

- Introduction du linge

Pour des performances de lavage optimum, placez le linge, préalablement trié et déplié, dans le tambour, sans le tasser et en le répartissant uniformément. Mélangez les grosses et petites pieces pour obtenir un essorage optimum, sans formation de balourd.

Fermetre du tambour

Assurez-vous de la bonne fermeture du tambour.

Important :

Vérifiéz que le liséré du pouvoir est bien

visible (Fig. 14).

- UTILISATION DES BROSSES À CHAUSSURES

Important :

Si vous voulez faire un programme

"Chaussures de Sport" (voir détails des programmes), vous devrez monter au préalable, à l'intérieur du tambour, les deux brosses à chaussures fournies avec la machine.

- Montage des brosses

L'extrémité de chaque brosse qui a une forme en demi-lune doit être orientée vers le bas. Cette forme s'adapte sur la partie saillante de l'aube du tambour (Fig. 15①).

Ensuite, appuyez verticalément sur la partie supérieure de chaque Brosse (Fig. 15②) tout en plaquant cellec ci contre le flanc du tambour (Fig. 15③).

Lorsque you relâchez vos pression, l'extrémité supérieure (UP) de chaquerosse doit se bloquer sous le bord haut du tambour (Fig. 15 ④).

- Demontage des brosses

Pour le démontage des brosses, procédez exactement dans l'ordre inverse.

Important :

Ces brosses ne doivent etre utilisées que

Dans le cas d'un programme "Chaussures de Sport" (risque de détérioration du linge).

- CHARGEMENT DES PRODUITS DE LAVAGE (Fig. 16)

① Bac prélavage (poudre)
② II Bac lavage (poudre ou liquide)
③ Assouplissant
④ Imperméabilisant

: LESSIVEPOUDRE

: LESSIVE LIQUIDE

Important :

• Le bac "LAVAGE" peut conténir les poudres et les liquides, toute fois, ne pas utiliser de lessive liquide pour les programmes AVEC prélavage et/ou AVEC "départ différé" (suivant modèle).
  -L'assouplissant concentré est à diluer à l'eau chaude.
• Pour un replissage correct des bacs à produits, mettez le couvercle dans sa position maximale d'ouverture.
• Ne dépassez pas le niveau MAX.

- Dosage de la lessive

La quantité de lessive à utiliser dépend de la durée de l'eau, du degré de saleté de votre linge et de la quantité de linge à laver.

Reportez-vous toujours aux prescriptions de dosage figurant sur l'emballage de vos produits de lavage.

Attention: les préconisations des fabricants de dessive correspondant, dans la plupart des cas, à un replissage maximal du tambour. Adaptez correctement votre dosage au poids du linge introduit dans la machine.

Ces préconisations vous éviteront un dosage excessif responsable de la génération de mousse. Une surproduction de mousse peut diminuer les performances de votre machine et augmenter la durée de lavage ainsi que la consommation d'eau.

- Lessives pour lainages et textiles délicats

Pour le lavage de ces textiles, il est recommendé d'utiliser une lessive appropriée (evitez demettre cette dernière directement sur le tambour car certains de ces produits sont agressifs pour le métal).

Dosage imperméabilisant

Reportez-vous toujours aux prescriptions de dosage figurant sur l'emballage de vos produits imperméabilisants.

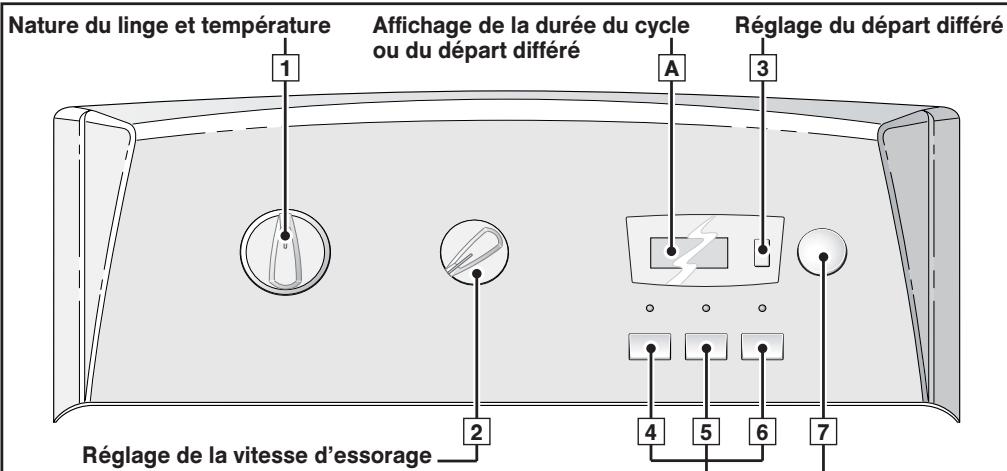

- PROGRAMMATION
Fig. 17

Information :

Toutes les touches sont à micro-course et ne restent pas enfoncées.

La touche "DéPART/Pause" ne peut en�除cun cas annuler un programme.

• Programmation d'un cycle de lavage :

-Tournez le sélecteur 1 pour désirir le programme et la température de lavage les derniers adaptations à la nature de votre linge. Nota : Le fait de tourner le sélecteur sur une position autre que "0" met la machine sous tension.	En A, affichage de la durée du programme choisi par exemple : :50
- Choisissez, à l'aide du sélecteur 2 - soit une vitesse d'essorage adaptée à la nature de votre linge. La vitesse d'essorage est automatiquement limitée dans les programmes "Mixte" et "Laine/Déclicat". - soit un égouttage. Le cycle se terminera par un essorage doux à 100 trs/min. - soit un arrêt cuve pleine. Votre machine s'arrête cuve pleine d'eau avant l'essorage final.	sélecteur 2 sur - position "800" par exemple - position "100" - position "Arrêt cuve pleine"
- Choisissez ou non les options à l'aide des touches 4, 5 et 6.	voyant(s) de la ou des options sélectionnée(s)
- Choisissez un départ immédiat en appuyant sur "DéPART/Pause" 7 ...	décomptage du temps restant avant la fin du cycle en A (les deux points clignotent pendant toute la durée du cyle)
- ... ouChoisissez un départ différé de 1 à 19 heures en appuyant sur la touche 3 (voir façon de procéder dans le chapitre "AUTRES FONCTIONS • Départ différé") et, ensuite, appuyez sur "DéPART/Pause" 7.	en A, affichage du symbole G et décomptage du temps restant avant le départ effectif du cycle. Une animation ( quatre petits segments qui tournent sur eux-même) matérialise la période d'attente précédant le départ du cycle.

- Mettre ou enlever une piece pendant le cycle (impossible pendant l'essorage):

• Appuyez sur la touche "DéPART/Pause" [7] pour interrompre le cycle.
• Mettez ou enlevez la ou les pièces de linge.
  Le temps de déverrouillage du couvercle est dépendant de la température interieure de la machine et peut prendre, pour des raisons de sécurité, plusieurs minutes dans le cas d'une interruption d'un lavage supérieur à 40^ .
• Appuyez sur la touche "DéPART/Pause" [7] pour continuer le cycle.

Nota: Si vous avez besoin un départ différé, vous pouvez acceder instantanément au tambour à tout moment pendant la phase precedant le départ du cycle de lavage sans interrompre et relancer le cycle.

Affichage et position des sélecteurs

décomptage du temps en A arrêté

:35

(les deux points sont allumés "fixe")

reprise du décomptage en A

les deux points clignotent de nouveau)

- Modification de programme en cours de cycle :

Pendant le cycle ou pendant le départ différé, vous pouvez effectuer certaines modifications de programme.

Pour connaître les modifications de programme possibles, reportez-vous au chapitre "MODIFICATION D'UN PROGRAMME DE LAVAGE".

- Annulation en cours de programmation, de lavage ou pendant une pause :

• Mettez le sélecteur 1 sur la position "0".
  Cette opération peut se faire à tout moment, pendant le cycle ou pendant la programmation ou même pendant une pause.

Nota :

• Dans tous les cas, une annulation vous oblige, ensuite, à tout reprogrammer depuis le début.
• Si vous avez annulé en cours de lavage, pensez à vidanger l'eau si nécessaire.

selecteur 1 sur "0"

tous les voyants et l'afficheur sont
eteints

- Fin du cycle :

Nota : ÀpRES l'essorage, certains modèles positionnent automatiquement leur tambour ouverture en haut pour facilititer l'accès au linge. Cette opération dure au maximum 3 minutes.

• Ensuite, l'écran A affiche "-0-", ce qui indique la fin du cycle. Mettez le sélecteur 1 sur la position "0".

Vous pouvez dEs lors, ouvrir le couvercle et retirer votre linge.

• -

Important :

Avant de mettre votre machine en marche, vérifie que le cordon électrique est branché et le robinet d'eau ouvert. Assurez-vous aussi de la bonne fermeture des portillons du tambour et du couvercle de la machine.

Dans la phase "fin de cycle", toute action sur un des éléments de commande (selecteurs ou touches) permet de revenir en mode "programmation".

Par mesure de sécurité, à la fin d'un cycle, il est conseilé de débrancher le cordon électrique puis de fermer le robinet d'arrivée d'eau.

• Maintenir les performances de votre lave-linge (Entretien du filtré de pompe) :

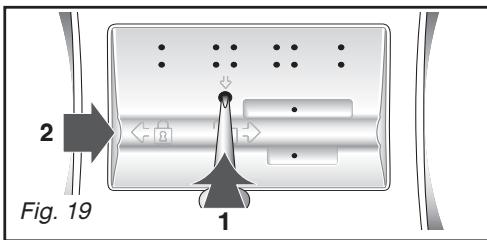

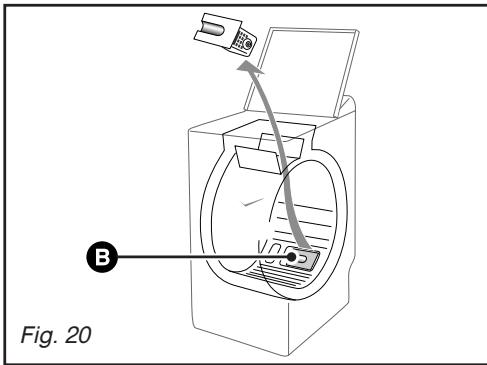

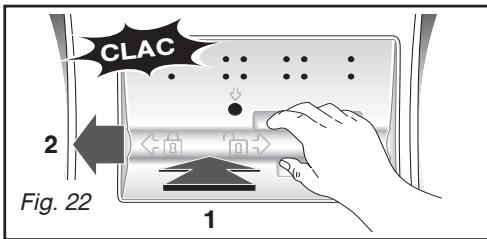

Vou devez regulierement nettoyer le filtre de la pompe de vidange (voir facon de proceder dans le chapitre "NETTOYAGE DU FILTRDE POMPE").

Important :

Si vous ne nettoyez pas regulierement le filtr de pompe, les performances de voterine risquent d'en etre affectees.

Pour avoir plus de précisions sur les différentes fonctions, reportez-vous aux chapitres "DÉTAILS DES PROGRAMMES", "DÉTAILS DES OPTIONS" et "AUTRES FONCTIONS".

Information :

Après une coupure de courant, à la remise sous tension le cycle de lavage reprendra

systématiquement l'ou il a été interrompu.

- EXAMPLES DE PROGRAMMES

Pour désirir le programme le mieux adapté à la nature de votre linge, conformez-vous aux indications figurant sur les étiquettes apposées sur la plupart des textiles.

Tableau des programmes							100
Nature du textile		Température (°C)	Charge maximale de linge sec	Préavage	Rincavage net	Impermeabilisant	Égoutage	Arrêt cuve pleine
	COTON / BLANC / COULEUR	90°	7,0 kg	●	●	●	●	●
	MIXTE - Synthétique - Fibres mélangées	60°	3,0 kg	●	●	●	●	●
	LAINE / DÉLICAT	30°	2,0 kg		●		●	●
Programmes spéciaux
	Chaussures de Sport	30°	2 paires maxi				●	●
	Pôle	40°	3,0 kg		●	●	●	●
	Textiles techniques	40°	3,0 kg	●	●	●	●	●
Programmes particuliers
	RINÇAGE + ESSORAGE		Selon textile				●	●
	Rapide 30'	40°	3,0 kg		●	●	●	●

: Ces fonctions peuvent etre utilisées seules ou cumulées - les combinaisons illogiques sont impossibles

- DÉTAILS DES PROGRAMMES

Les principaux programmes offerts par cette machine sont :

Coton

Pour une charge de linge composée de COTON blanc résistant ou de couleur.

Important :

Si vous lavez du linge de couleur, ne ssez pas la température de 60^ maxi.

Nota : Dans les premières minutes de ce programme,YOUR lave-linge estime automatiquement la charge du linge introduit. Il adapte en conséquence la consommation d'eau et la durée du programme pour un lavage parfait.

- Mixte

Pour une charge de linge composée de SYNTHÉTIQUES RÉSISTANTS ou FIBRES MÉLANGÉES.

Laine/Delicat

Pour une charge de linge composée de LINGE DÉLICAT ou de LAINES "LAVABLES EN MACHINE"

Nota:Programme avec cadences de brassage et essorages adaptés à la nature de ces textiles.

PROGRAMMES SPECAUX

Rinçage + Essorage

Rincage sépare suivi, au besoin :

• soit d'un essorage avec vidange
• soit d'un égoutage
• soit d'un arrêt cuve pleine d'eau.

Important :

Dans le cas d'un rincege suivi d'un

essorage, prenez garde de bien désir une vitesse d'essorage adaptée à la nature du linge introduit dans la machine.

Rapide 30

Ce programme vous permet de rafraîchir une charge de linge peu sale de 3 kg composée de COTON, BLANC, COULEURS ou SYNTHÉTIQUES RÉSISTANTS.

Sa durée est limite à 30 minutes.

Dans ce programme, la température de lavage est automatiquement programmée à 40^ .

Important :

Pour ce programme, les doses de lessive

doivent etre réduites de moitié.

- Chaussures de Sport

Programme spécialement concu pour le lavage des chaussures de sport et plein air (Baskets, runnings, tennis, chaussures de foot, de randonnée, ...).

Ce lavage se fait avec adjonction de produits lessiviels.

Il est utilisé avec l'accessoire (deux brosses) qu'il convient d'installer dans le tambour au préalable (voir façon de procéder dans le chapitre "PREPARATION DE VOTRE LINGE ET DE VOTRE APPAREIL - Utilisation des brosses à chaussures").

Conseil :

Il est conseilé de ne pas laver plus d'une paire de chaussures à la fois ou, exceptionnellement, deux paires s'il s'agit de chaussures légères ou de faible pointure.

Important :

• Ne pas utiliser les brosses à chaussures en dehors du programme "Chaussures de Sport". Retirez-les du tambour d's la fin de ce programme.
  Lors du lavage de vos chaussures, retirez leurs lacets pour éviter qu'ils ne s'effilochent.

Polaire

Programme dédié aux vêtements en polaire.

Textiles techniques

Programme dédié aux vêtements en textiles déperlants, imperméables, imper. respirants, etc... utilisés pour des activités d'extérieur.

- DÉTAILS DES OPTIONS

- Prélavage

Spécialement concu pour du linge souillé (boue, sang...).

Un premier brassage à froid spécifique précéde une phase de chauffage à 30^

Ce brassage à froid permet d'enlever, avant chauffage, les particules souillant le linge.

Important :

Il est nécessaire d'introduire du

détergent dans le bac" | de la boite à produits.

Rincage net

"Spéciαpeaux sensibles et allergiques":ajoute un rincage supplémentaire au cycle de lavage.

-Impermeabilisant

Cette option permet d'imperméabiliser ou réimperméabiliser les textiles suivants : coton, mixte, polaire, textiles techniques, stretch.

- Dans le cas d'un lavage avec imperméabilisation enchaine :

• choisissez un programme de lavage adapté à la nature de votre linge en utilisant vos produits de lavage habituels,
• Sélectionnez l'option "Imperméabilisant",
• versez la dose nécessaire de produit imperméabilisant dans le compartment de la boîte à produits destiné à cet effet (1),
  -lancez le cycle en appuyant sur la touche "DEPART/ Pause".

Conseil :

Il est recommendé, dans ce cas,

d'utiliser, pour le lavage, une lessive liquide.

Important :

Ne pas utiliser d'assouplissant avec

I'option "Impermeabilisant".

• Dans le cas d'une imperméabilisation seule (à n'utiliser que sur du linge propre et sec):
• sélectionnéz le programme "Rapide 30" sans utiliser de lessive,
• puis, comme précédemment, Sélectionnez l'option "Imperméabilisant", introduisez le produit imperméabilisant dans le département et lancez le cycle.

- AUTRES FONCTIONS

- Egouttage "100"

Cette fonction, pour du linge très délicat, permet de supprimer l'essorage et de passer directement à la vidange du lave-linge.

- Arrêt cuve pleine

Cette fonction permet de-retirer du linge de votre machine avant la phase d'essorage ou de différencer cette phase d'essorage,cesci permettant a votre linge de rester dans I'eau afin d'éviter le froissage.

Nota:Lorsque la machine est arrêtée cuve pleine d'eau, l'affeur A indique alternativement:

Ensuite :

-si vous désirez faire une vidange avec essorage,choisissez,a I'aide du selecteur 2,une vitesse d'essorage adaptee a la nature du linge.

Le programme se terminera automatiquement.

-si vous désirez faire une vidange seule,choisissez, à l'aide du sélecteur [2], la fonction "égouttage" (position "100").

Départ différé

Vou pouve retarder le départ de votre programme de 1 à 19 heures afin de bénéficiair du tarif heures creuses ou d'éviter que le linge n'attende trop longtemps dans le tambour en fin de cycle.

Pour cela, par pressions successives sur le bouton 3,choisissez le temps qui devra s'ecouler avant le depart du cycle (le reglage se fait d'heure en heures) et appuyez sur "DEPART/Pause"7.

Nota :

-Si, après avoir sélectionné cette option, vous avez omis d'appuyer sur la touche "DéPART/Pause", la sélection sera, néanmoins, prise en compte au bout de quelques secondes.

• Le temps restant avant le départ du cycle est décompté d'heure en heures entre 19 heures et 1 heures, puis de minute en minute entre 59 minutes et 1 minute.
• Durant toute la période d'attente, le symbole de départ différé est affiché et quatre segments s'allument successivement.

2h-G 2hG 2h-G 2hG

• À la fin de la période d'attente, le programme démarre et l'afficheur [A] indique le temps du cycle choisi.

- MODIFICATION D'UN PROGRAMME DE LAVAGE

- Pendant la programmation :

Avant d'appuyer sur la touche "DéPART/Pause" 7, toutes les modifications sont possibles.

- Àprous le départ du cycle :

Vous pouvez modifier le type de textile (par exemple passer de "COTON" à "MIXTE", etc...). Dans ce cas, vérifie que les options précédemment sélectionnées le sont toujours. Notre nouveauchioix doit être validé en appuyant sur la touche "DéPART/Pause".

La machine peut alors éventuellesment vidanger une partie de son eau.

- Pendant tout le cycle :

Selon votre modèle, les modifications suivantes sont possibles sans appuyer sur la touche "DéPART/Pause" 7.

• pour un même type de textile, vous pouvez modifier la température.

Nota: Si la température atteinte par le cycle de lavage est plus élevé que votre nouveauchioix, le chauffage de l'eau est immédiatement arrêté et le cycle continue.

-Vous pouvez modifier les vitesses d'essorage pendant tout le cycle.
-Vous pouvez selectionner un "égoutage"et un "arrêt cuve pleine"pendant toute la durée du lavage.
-Vous pouvez activer I'option "Rinçage net" jusqu'au début du rinzage.
-Vous pouvez désactiver toutes les options pendant toute la durée du cycle dans la mesure ou leur action n'est pas déjà terminée.

- Pendant le département différé :

Toutes les modifications de programme sont prises en compte pendant la période d'atteude un départ différé.
-Vous pouvez modifier la durée du "départ différé" pendant toute la période d'attente precedant le départ effectif du cycle.

Nota :

-Pendant cette période, le besoin d'un nouveau temps annule la precedente selection. La nouvelle durée可以选择 est prise en compte à partir de la dernière selection.
- Si, pendant cette période, vous pouvez annuler totallyment le "départ différé", à l'aide de la touche 3, affichez "19h". Appuyez une nouvelle fois sur cette touche et, ensuite, appuyez brievement sur la touche "DéPART/Pause" 7.

Le cycle démarrera immédiatement.

• Si vous pouze diminuer la durée du "départ différé", procédez de la même façon mais sans appuyer sur la touche "DéPART/Pause".
  Votre machine est alors prete pour un nouveau réglage.
  -Vous ne pouvez activer les options "Prélavage" et "Impermeabilisant" que pendant la période d'attente d'un "départ différé".

- En fin de cycle :

Lorsque l'écran A affiche " - 0 - ", vous pouvez programmer un nouveau cycle sans avoir à ramener le sélecteur 1 sur la position "0".

Il suffit pour cela de tourner un des sélecteurs ou d'appuyer sur une des touches.

L'écran affiche le temps du programme précédement sélectionné.

La machine est alors prete pour une nouvelle programmation.

- SÉCURITÉS AUTOMATIQUES

- Sécurité d'ouverture du couvercle :

Dès que le cycle de lavage a démarré, le couvercle de votre apparéil se verrouille.

Dès que le cycle est terminé ou lorsque la machine est arrêtée cuve pleine d'eau, le couvercle se déverrouille.

Si, suivant le modele, vous avez programme un "départ différé", le couvercle n'est pas verrouillé pendant toute la période d'attente précédant le départ du cycle.

Si vous souhaitez ouvrir le couvercle pendant le cycle, appuyez brièvement sur la touche [7] et attendez au moins 1 à 2 minutes afin que la sécurité du couvercle se déverrouille.

Important :

Suivant le moment du cycle où vous

désirez ouvrir le couvercle, ce décai peut être plus long car il faut lui ajouter une période de refroidissement.

En effet, en cours de cycle, pour que la sécurité du couvercle se déverrouille, la température interieure de la machine ne doit pas dépasser un certain seuil, ici afin de vous éviter des brûlures graves.

- Sécurité des eaux :

En cours de fonctionnement, le contrôle permanent du niveau d'eau prévient tout débordement eventuel.

- Sécurité d'essorage :

Votre lave-linge est équipé d'une sécurité qui peut limiter l'essorage lorsqu'une mauvaise répartition de la charge est détectée.

Dans ce cas votre linge peut être insusisamment essore. Répartissez, alors, uniformément votre linge dans le tambour et programmez un nouvel essorage.

- Sécurité anti-mousse :

Votre lave-linge sait détecter une trop forteproduction de mousse lors de I'essorage.

A ce moment-là, l'essorage s'arrête et la machine est vidangée.

Ensuite le cycle reprend son cours en adaptant les cadences d'essorage et en ajoutant un rincage supplémentaire.

PROGRAMME POUR LES ESSAIS COMPARATIFS ET NORMALISÉS

Coton - 60^ - 7 kg cotton CEI sans options - essorage maxi.

Pour l'announce écrite sur l'étiquette énergétique, les tests sont faits selon la directive européen 95/12/CEE.

- NETTOYAGE DU FILTRDE POMPE

Ce filtré récapurre les petits objets que vous avez pu laisser par mégarde dans les vêtements et évite qu'ils ne perturbent le fonctionnement de la pompe.

Pour le nettoyer procedez comme suit :

• ouvre les portillons du tambour. Au fond de ce dernier vous voyagez apparaitre une piece en plastique A (Fig. 18)
• déverrouillez cette piece (Fig. 19).

Pour cela :

• introduizez une tige (un crayon ou un tournevis, par exemple) dans le trou situé sur la piece A
  -tout en appuyant verticalement à l'aide de cette tige, poussez la piece A vers la droite jusqu'à ce qu'elle s'échappe de son logement

retirez la piece A

Par les ouvertures laissées libres par le retrait de la pierce A, vous avez accès au filtre de pompe B (Fig. 20)

• retirez-le de son logement (Fig. 20)

• enlevez les différents objets se trouvant à l'intérieur

• rincez-le sous le robinet (Fig. 21)

• remettez-le en place en le poussant bien à fond dans son logement après avoir vérifié la propriété de ce dernier
• remette la piece A en place en prarent soin de bien la positionner dans les ouvertures au fond du tambour et en la poussant vers la gauche jusqu'à ce qu'elle soit parfaitement encliquetée (Fig. 22).

Fig. 18

- NETTOYAGE DE L'APPAREIL

Important :

Pour le nettoyage de la carrosserie, du tableau de commande, et, en général, de toutes les pieces en plastique, utilisez une éponge ou un chiffon humidifié avec de l'eau et du savon liquide uniquement.

Dans tous les cas, proscire:

• les poudres abrasives
• les éponges métalliques ou plastiques
• les produits à base d'alcool (alcool, diluant...)

- ENTRETIEN DES PIECES INTERNES

Pour garantir une(Meilleure hygiene, nous vous recommendons:

• de laisser le couvercle ouvert quelques temps après le lavage,
• de nettoyer, environ une fois par mois, les parties en plastique et en caoutchouc de l'accès à la cuve, à l'aide d'un produit légément chloré. Pour éliminer tous résidus de ce produit, effectuer un rincage.
• de faire un cycle de lavage à 90^ au moins une fois par mois.

RISQUE DE GEL

En cas de risque de gel, débranchez le tuyau d'arrivée d'eau et vidangez l'eau qui pourrait subsister dans le tuyau de vidange en plaçant ce dernier le plus bas possible dans une cuvette.

- VÉRIFICATIONS PÉRIODIQUES

Nous vous recommendons de vérifier l'etat des tuyaux d'arrivée d'eau et de vidange. Si vous constatéze le moindre fendillement, n'hésitez pas à les replacer par des tuyaux identiques disponibles auprès du fabriquant ou de son Service Àpreès Vente.

- REMPLACEMENT DU TUYAU D'ALIMENTATION EN EAU

Au moment du changement, veillez au bon serrage et à la présence du joint aux deux extrémités

- REMPLACEMENT DU CORDON D'ALIMENTATION ÉLECTRIQUE

Attention :

Pour votre sécurité, le remplacement du cordon électrique ou, selon votre modele, de l'ensemble boitier électrique et son cordon associé, doit imperativement être effectué par le service après vente du fabricant ou un professionnelnel qualifié.

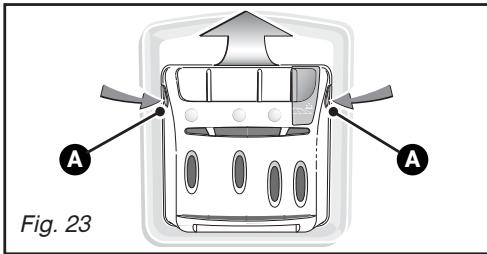

- NETTOYAGE DE LA BOITE À PRODUITS

Nettoyez régulierement la boite à produits. Pour cela :

• appuyez simultanément sur les bossages A se trouvant de part et d'autre de la boîte, celleci s'extrait de son logement (Fig. 23).
• retirez les siphons B situés à l'arrière de la boîte C et séparez cette dernière de son enjoivéur avant D (Fig. 24)
• rincez le tout sous le robinet (prénez soin de vider l'excedent d'eau qui pourrait subsister à l'intérieur de la boîte)
• remontez tous les éléments de la boîte en veillant à ce que la partie boîte proprement dite soit bien clippée dans la partie,enjolveur, puis remettez l'ensemble à sa place sous le couvercle de la machine.

Quelques incidents peuvent survenir lors de l'utilisation de votre apparéil, voici des points à vérifier.

IncidentsLe cycle ne démarre pas	Causes possibles / Remèdes- Le programme a été séLECTIONné de façon incomplète :- vous avez omis d'appuyer sur la touche "DÉPART/Pause".- le sélecteur de programmes est resté sur la position "0".- L'appareil n'est plus alimenté en électricité :- vérifie si la prise de courant est correctement branchée.- vérifie le disjoncteur, les fusibles.- Le robinet d'arrivée d'eau est fermé.- Le couvercle de l'appareil est mal fermé.
Fortes vibrations lors de l'essorage	- Notre apparéuil n'a pas été correctement débridé :- vérifie si toutes les cales servant au transport ont bien été retirées (voir chapitre "DÉMONTAGE DES BRIDES DE TRANSPORT")- Le sol n'est pas horizontal.
Le binge n'a pas été essoré ou est insuffisamment essoré	- Vous avez sélectionné un programme sans essorage, par ex."Egouttage".- La sécurité d'essorage a déetecté une mauvaise répartition du binge dans le tambour :- détassez le binge et programmez un nouvel essorage.
Une flaque d'eau se forme autour de la machine	Attention :Retirez tout d'abord la prise de courant ou coupez le fusible correspondant et fermez le robinet d'arrivée d'eau.Pendant le fonctionnement de l' apparéuil, le contrôle constant du niveau empêche l'eau de déborder. Si, malgré cela, de l'eau sort de la machine, il se peut que :- la crosse de vidange soit mal positionnée dans le conduit d'évacuation.- les raccordements du tuyau d'alimentation en eau sur la machine et sur le robinet ne soient pasétanches :- vérifie la présence des joints ainsi que le serrage des raccords.
La machine ne vidange pas	- Vous avez programme un "Arrêt cuve pleine".- Le filtre de la pompé de vidange est obstrué :- nettoyez-le (voir façon de procéder dans le chapitre "NETTOYAGE DU FILTRÉ DE POMPE").- Le tuyau d'évacuation est plié ou écrasé.
Le couvercle ne s'ouvre pas	- Le programme n'est pas encore terminé.Le couvercle reste verrouillé pendant toute la durée du programme.
Les portillons du tambour s'ouvrent trop lentement(pour les machines équipées de portillons à ouverture douce)	- Notre machine n'a pas fonctionné depuis longtemps.- Elle est située dans un local trop froid.- Des résidus de dessive (poudre) bloquent les charnières.- dans tous les cas, tout rests dans l'ordre après la première ouverte.

- INCIDENTS SIGNALÉS DÉPANNABLES PAR VOUS-MÉME

Dans ce chapitre, nous vous expliquons comment remedier vous-même, très facilement à ces incidents.

Votre apparéil détecte de lui-même certains incidents de fonctionnement et vous le signale par des messages particuliers qui apparaissent sur l'écran.

Messages	Causes / Remèdes
d01	Robinet d'arrivée d'eau fermé. Vérifiéz l'ouverture du robinet d'arrivée d'eau, puis appuyez de nouveau sur la touche "DéPART/Pause" pour relancer le cycle. Cét incident peut aussi être provoqué par un mauvais raccordement du tuyau de vidange (voir chapitre "ÉVACUATION DES EAUX USÉES").
d02	Le filtre de pompé est bouché. Nettoyez le filtre de pompé (voir façon de procéder dans le chapitre "NETTOYAGE DU FILTRÉ DE POMPE"), puis appuyez de nouveau sur la touche "DéPART/Pause" pour relancer le cycle. Vérifiéz aussi le positionnement du tuyau de vidange dans le conduit d'évacuation: le raccordement ne doit pas être étanché (voir chapitre "ÉVACUATION DES EAUX USÉES").
d03	Tuyau de vidange mal positionné. Vérifiéz le positionnement du tuyau de vidange dans le conduit d'évacuation : le raccordement ne doit pas être étanché (voir chapitre "ÉVACUATION DES EAUX USÉES").
d06	Tambour bloqué. Vérifiéz si une petite pièce de linge (ex. mouchoir, chaussette,...) n'est pas passée entre la cuve et le tambour et ne bloque la rotation de ce dernier. Pour avoir accès au fond de la cuve, reportez-vous au chapitre "NETTOYAGE DU FILTRÉ DE POMPE".
d07	Couvercle mal fermé. Vérifiéz la fermeture du couvercle, puis appuyez de nouveau sur la touche "DéPART/Pause" pour relancer le cycle.
L	Portillons du tambour mal fermés. Refermez-les en respectant les consignes données dans le chapitre "CHARGEMENT DE VOTRE LINGE - Fermeture du tambour". Fermez le couvercle de la machine puis appuyez de nouveau sur la touche "DéPART/Pause" pour relancer le cycle.

Nota :

S'il s'est produit un incident de fonctionnement qui n'entre pas dans les cas cités ci-dessus, avant d'appeler un dépanneur, nous vous conseillons de proceper comme suit :
- mettez le sélecteur de programmes sur la position "0" et débranchez la prise de courant pendant au moins 10 secondes
- rebranche la prise et reliancez un cycle de lavage.

Si le défaut persiste,appelez-vous dépanneur.

Important :

Ne pas relancer de cycle de lavage, quand, le tambour reste bloqué ou si vous constatez

la présence d'eau au titre de votre machine ou encore si vous constazé une oedur de brûlé.

PRODUIT LESSIVIEL

ARIEL, qui a été testé dans nos machines, est spécialement concu pour les machines à laver modernes.

Afin que vous obteniez un excellent rendement de nos machines et de très bons résultats de lavage, nous vous recommendons ARIEL.

Service consommateur ARIEL

Pour tout renseignement et tout conseil de lavage :Téléphonez au Service Consommateur ARIEL

PRIX APPEL LOCAL

ou écrivez à ARIEL

B.P. 107 - 92201 Neuilly-sur-Seine

Pour préserver votre appareil, nous vous recommendons d'utiliser les produits d'entretien Clearit.

L'expertise des professionnelens au service des particuliers

Clearit you propose des produits professionnels et des solutions adaptées pour l'entretien quotidien de vos apparciels electroménagers et de vos cuisines.

Vous les trouverez en vente chez votre revendeur habitual, ainsi que toute une ligne de produits accessoires et consommables.

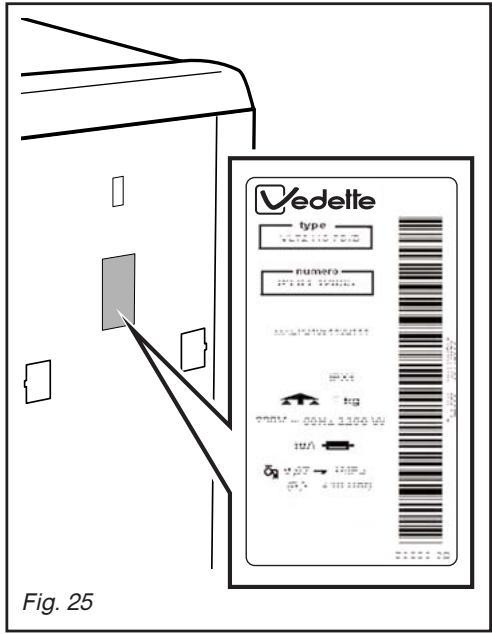

INTERVENTIONS

• Les éventuelles interventions sur votre apparéil doivent être effectuees par un professionneliel qualifié dépositaire de la marque. Lors de votre appel, mentionnez la référence complète de votre apparéil (modèle, type, numéro de série). Ces renseignements figurent sur la plaque signalétique située au dos de votre apparéil (voir Fig. 25).

PIÉCES D'ORIGINE

Lors d'une intervention d'entretien, demandez l'utilisation exclusive de pieces détaches certifiées d'origine.

• Pour en savoir plus sur tous les produits de la marque :

informations, conseils, les points de vente, les spécialistes après-vente.

• Pour communique :

nous sommes à l'écoute de toutes vos remarques, suggestions, propositions auxquelles nous vous répondrons personnellement.

Vous pouvez nous écrire :

Service Consommateurs VEDETTE BP 9526

95069 CERGY PONTOISE CEDEX

ou nous téléphoner au :

0892 02 88 02

0.34 € TTC / min à partir d'un poste fixe

Tarif en vigueur au 1^er avril 2004

• Service fournir par FagorBrandt SAS, locataire-gérant, Etablissement de Cergy, 5/7 avenue des Béthunes, 95310 Saint Ouen l'Aumone - SAS au capital social de 20 000 000 euros - RCS Nanterre 440 303 196
