Type de produit	Enceinte acoustique
Marque	TRIANGLE
Modèle	ANTAL EX COGNAC
Dimensions (H x L x P)	1080 x 200 x 355 mm
Poids	22,5 kg
Sensibilité	91 dB/W/m
Bande passante	40 Hz - 20 kHz
Puissance admissible	120 W
Puissance crête répétitive	240 W
Nombre de voies	3
Impédance nominale	8 Ω
Impédance minimale	3,4 Ω
Fréquence de coupure aigu	2,5 kHz
Matériau du tweeter	Dôme en titane
Revêtement	Surface synthétique
Nettoyage des membranes	Chiffon sec non pelucheux
Nettoyage de la surface	Eau
Garantie	5 ans (2 ans pour ampli caisson)
Bicâblage / bi-amplification	Oui
Distance minimale entre enceintes	2 m
Distance minimale du téléviseur cathodique	1 m
Distance minimale du mur (colonne)	40 cm
Utilisation recommandée	Stéréo et home cinéma

FOIRE AUX QUESTIONS - ANTAL EX COGNAC TRIANGLE

Quelle est la puissance maximale recommandée pour l'amplificateur ?

Il est recommandé d'utiliser un amplificateur de puissance suffisante, idéalement supérieure à la puissance admissible de l'enceinte (120 W) pour éviter la distorsion. Une puissance crête de 240 W est supportée.

Comment nettoyer l'enceinte ANTAL EX COGNAC ?

Pour les membranes des haut-parleurs, utilisez un chiffon sec et non pelucheux. Pour la surface synthétique, un chiffon humide à l'eau suffit. Ne touchez pas le dôme en titane du tweeter avec les doigts ou un chiffon.

Puis-je utiliser le bicâblage ou la bi-amplification ?

Oui, l'enceinte ANTAL EX dispose de borniers permettant le bicâblage et la bi-amplification. Pour la bi-amplification, utilisez deux amplificateurs identiques : le premier pour les graves, le second pour les médiums/aigus.

Quelle distance dois-je respecter entre les enceintes et le mur ?

Pour une colonne comme l'ANTAL EX, prévoyez un espace d'au moins 40 cm entre le mur et l'enceinte. Une position proche du mur renforce les basses, une position éloignée améliore l'image sonore.

Que faire si le son devient distordu ou que les haut-parleurs 'crachent' ?

Baissez immédiatement le volume. Cela indique que l'amplificateur est poussé à sa limite et risque d'endommager les enceintes. Utilisez un amplificateur plus puissant si vous souhaitez écouter à fort volume.

Quelle est la garantie de l'enceinte ANTAL EX COGNAC ?

TRIANGLE offre une garantie de 5 ans sur les enceintes (2 ans pour l'amplificateur du caisson de grave), à compter de la date d'achat, sous réserve de retour du coupon de garantie et de la facture.

Comment brancher l'enceinte ?

Utilisez un câble d'enceinte de section suffisante, de préférence les câbles TRIANGLE Haute Définition. Respectez les polarités (+ et -) et utilisez des longueurs de câble identiques pour les voies droite et gauche.

Puis-je placer l'enceinte près d'un téléviseur à tube cathodique ?

Oui, mais respectez une distance minimale de 1 mètre pour éviter les perturbations de couleur dues au magnétisme de l'enceinte.

Quels sont les risques en cas de surpuissance ?

Une puissance excessive peut brûler la bobine, déchirer la membrane ou endommager le dôme. La garantie ne couvre pas les pannes dues à une utilisation excessive.

Comment recycler l'enceinte en fin de vie ?

L'enceinte contient des matériaux valorisables. Ne la jetez pas aux ordures ménagères. Déposez-la dans un point de collecte spécialisé ou rapportez-la à votre revendeur.

MODE D'EMPLOI ANTAL EX COGNAC TRIANGLE

Vousexdefairelacquisitiond'unproduitaudiovideoTRIANGLE.Nousvousenfelicitonsetyouremercionsdevoretrecnfluence.

Nous vous souhaitons de nombreuses heures de理論 et d'emotion à l'écoute de ce produit qui a bénéficié d'une attention de tous les instant s lors de sa fabrication. Notre enceinte TRIANGLE a été mise au point de manière à vous apporter la plus grande facilité d'utilisation et une grande satisfaction d'écoute. Vous tirerez pleinement parti de ce produit en suivant les quelques conseils qui seront.

Déballage et manipulations:

Ouvrir le carton etsteroler toutes les agrafes,puis sortir l'enceinte.

Lors du déballage, si vous remarquez un defaulted sur un élément, contactez votre revendeur.

Votre enceinte utilise des matériaux précieux, comme le titan qui forme le dôme brillant du haut parleur d'igu (tweeter). Celui-ci est particulièrement fragile et ne doit pas être touché avec les doigts, ni même un chiffon (éventuellesment effleuré avec un pinceau non synthétique et très doux).

La membrane des haut-parleurs à cône peut être essuyée avec un chiffon sec et non pelucheux.

La surface de l'enceinte est synthétique et peut être nettoyée à l'eau pour enlever une éventuelle tâche.

Avant de jeter les emballages, vérifiez qu'il ne reste rien à l'intérieur.

CONSEIL D'UTILISATION

Branchement :

Prévoyez un cable de section suffisante et spécialement concu pour le branchement d'enceintes acoustiques. Nos enceintes sont toutes conces avec nos propres cables Haute définition TRIANGLE, quiodonerontdoncles meilleurs résultats.

Utilisez des longueurs de cable identiques pour les voies droite et gauche.

Veillez à respecter les polarités + et - pour chaque voie

PRECAUTIONS :

Si une des enceintes est placée pres d'un téléviseur à tube cathodique, les couleurs de l'écran peuvent être perturbées par le magnétisme de l'enceinte.

Veillez à respecter une distance minimum de 1 mètre. Cette précaution n'est pas nécessaire pour les voies centrales : elles sont blindées (limitation du champ magnétique rayonné).

Le bicablage et la bi- amplification

Pour ceux qui souhaitent encore améliorer leur système d'écoute, il est possible d'utiliser le bicâblage ou la bi-amplification. Toutes les enceintes de la gamme Esprit Ex sont bicâblabes ou bi-amplifiables.

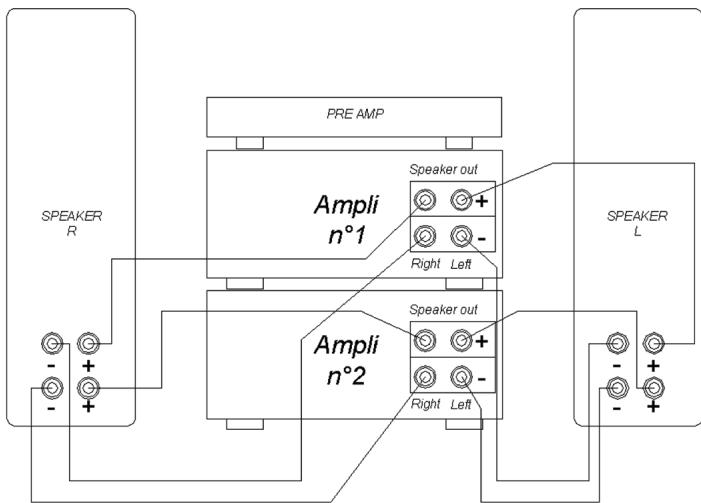

Avec la bi-amplification, on supprime totalement les interférences entre les haut-parleurs de graves et les autres haut-parleurs, chacun étant conduit par son amplificateur. Il est obligatoire d'utiliser des amplificateurs identiques afin de garder l'homogénéité de l'enceinte.

Pour cela, il vous suffit de retarder les platines de connexion du bornier et d'utiliser deux amplificateurs stéreo. Sur les enceintes, les bornes du haut sont les entrées du signal pour le registre Médium / aigu, tandis que les bornes du bas sont les entrées du signal pour le registre grave.

Un amplificateur vous servira pour alimenter le registre grave, et le deuxième pour les registres Médium et aigu (voir le schéma ci-dessous).

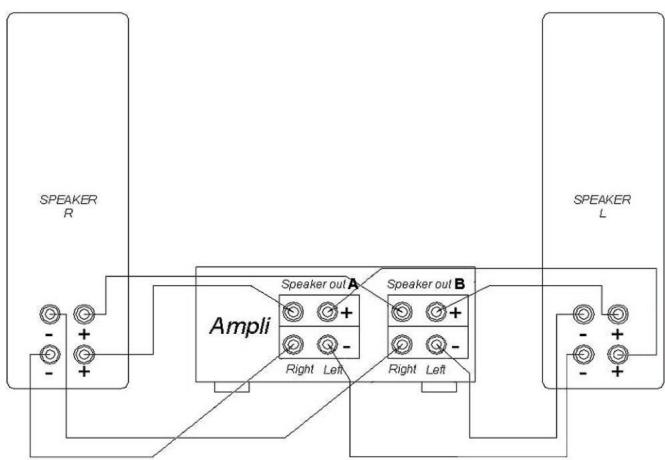

A défaut d'utiliser deux amplificateurs, vous pouvez n'en utiliser qu'un seul, si ce dernier dispose de deux groupes d'enceintes A et B. Il faudra sélectionner les deux groupes. Il s'agit alors de bicâblage et non de bi-amplification.

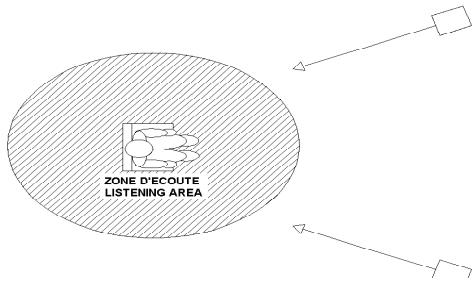

Placement pour la stéreo :

Les enceintes de la gamme Esprit Ex sont faciles à placer, la bibliothèque a spéciale-

ment eté prévue pour fonctionner dans diverses configurations, comme sur des étagères, sur un bureau, au sol ou sur support prévu à cet effet.

Pour le placement de vos enceintes, veillez à respecter les règles suivantes :

• Evitez les pièces trop réverbérantes, type salle avec carrelage sans tapis et ayant des fenêtres sans rideau.
• Voiture zone d'écoute ne doit pas etre trop proche des enceintes : une distance minimum 2 metres doit etre respectee.
  L'ecart entre les enceintes doit également être au minimum de 2 mètres pour garantir un effet stéreo de bonne qualité.
• Si possible, disposez les enceintes de manière à ce qu'elles «diffusent» dans le sens de la longueur de la pierce.
• Evitez le placement dans les coins de la piece. Ils favorisent l'excitation des résonnances propres à la piece. Pour une colonne faissez un espace minimum de 40 centimètres entre le mur et l'enceinte. Jouez sur le positionnement des enceintes par rapport au mur arrêté. Généralement, une position proche du mur arrêté a pour effet d'améliorer la ↔ponse dans les basses fréquences (au détriment de l'image). Inversement, une position éloignée du mur favorise la reproduction d'une image sonore large et profonde (procédez à quelques essais pour才知道 le meilleur compromis dans votre piece).

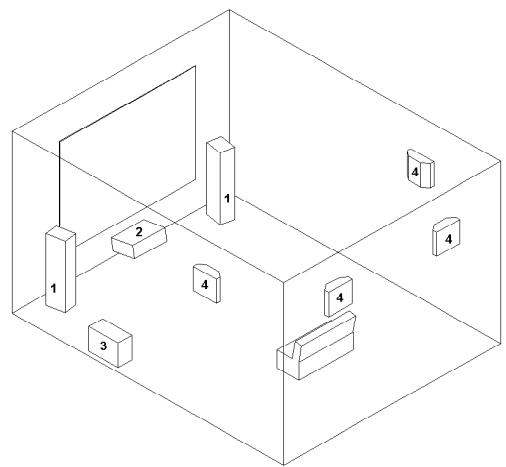

Placement pour le Home cinema :

L'installation typique d'un ensemble home cinema comprend :

1. Deux enceintes principales gauche et droite
2. Une voie centrale
3. Un ou plusieurs caissons de grave
4. Plusieurs voies arrières (signal 5.1 : 2 voies arrières, signal 6.1 : 3 voies arrières, signal 7.1 : 4 voies arrières).

Pour placer les enceintes principales de manières optimes, il faut veiller à respecter les mêmes critères que pour une installation purement stéréo (voir paragraphe précédent).

• La voie centrale doit être place sur la ligne formée par les deux enceintes principales. Un support a été spécifique conçu pour lui assurer la(Meilleure) stabilité. (N'hésitez pas à contacter votre revendeur à ce sujet)

• L'utilisation d'un caisson de grave est particulièrement recommendée pour une utilisation en home cinéma afin de pouvoir restituer le canal des effets spéciaux dans l'extreme grave qui sont enregistrrés sur des supports tels que les DVD audio ou video. Son placement n'est pas critique si vous selectionnez une fréquence de raccordement avec les voies principales en dessous de 80Hz. Au dessus de cette fréquence, il faut mistroux rapprocher le caisson des enceintes principales, la position optimale étant entre celles-ci. Veillez aussi à ne pas le placer dans un coin de la pierce, pour éviter de creator des résonnances désagréables.

• Il est conseilé de placer les voies arrières entre 1, 5 metres et 2 metres de hauteur. Elles sont là pour restituer une ambiance. L'auditeur ne doit pas les localiser. Il ne faut donc pas les placer à hauteur d'oreille. Sur les voies arrières TRIANGLE sont équipées de points de fixation murale. Veillez à prévoir une fixation en adéquation avec le poids de l'enceinte.

• Si vous utilisez des bibliothèques dans votre installation Home cinema, il est conseillé de positionner l'amplificateur sur « SMALL » pour limiter le grave.

Vous trouvrez toutes les autres indications pour paramétrer votre installation dans le manuel d'utilisation de votre amplificateur A/V.

Choix de l'Amplificateur :

Prévoyez un amplificateur deonne qualite et de puissance suffisante. Il est préferable d'utiliser raisonnablement un ampli puissant, qui risque moins de distordre, que de « pousser » un ampli peu puissant qui va ecreter et mettre sérieusement en danger la vie de vos hauts parleurs. Lorsqu'un amplificateur est utilisé à sa puissance maximum, l'aigu devient désagreable, la musique et les instruments ne sont plus très clairs.

Les hauts-parleurssemblent « cracher » et distordre. Il faut baisser le son immédiatement car cela risque d'endommager vos enceintes. N'oubliez pas de respecter la puissance admissible par vos produits. En général les amplificateurs ont des potentiamètres (bouton de volume) logarithmiques. Ceci signifie que le volume varie beaucoup au début de la course du potentiamètre et peu sur la fin. De ce fait en position milieu, le maximum de puissance est quasiment atteint. Les graves sont particulièrement gourmands en puissance. Les musiques qui en sont riches utilisent souvent pleinement la puissance de votre ampli, alors que le potentiamètre de celui-ci est loin d'être au maximum. Soyez vigilant.

Si vous foulez profitez longtemps de vos enceintes, ne les surexploitez pas. Si vous souhaitez écouter à plus fort volume, préférez un modele d'amplificateur de puissance supérieure.

NOTE SUR LA GARANTIE

Vos enceintes TRIANGLE bénéficient d'une garantie de 5 ans. Cette période est limite à deux ans pour les amplificateurs des caissons de grave.

Cette garantie prend effet à partir de la date d'achat et couvre tous les défauts de fabrication ou les dommages que pourraient subir votre enceinte, résultat de ces mêmes défauts. Cette garantie est accordée uniquement au premier utilisateur du produit et seulement après réception du coupon de garantie par la société TRIANGLE, accompagné du double de la facture d'achat.

Elle n'est pas transmissible en cas de revente dudit produit. De plus elle cesserait de plein droit en cas de panne résultat d'un mauvaistraitement ou de mauvaises manipulations.

Sont exclus de la garantie :

Bobine brûlée par excès de puissance
- Toute panne résultat d'une utilisation à des fins professionnelles (sonorisation, public-adress, etc.)
Toute panne resultant d'une exposition dans une piece trop humide
- Membrane crevée ou arrachée
Dôme ou cône écrasé
- Suspension déchirée
Toute panne resultant d'un chic mécanique (chute, écrasement etc.)
- Toute panne résultat de l'intervention d'une personne non habitée par Triangle
- Impacts sur l'ébénisterie (rayures, écrasements, chocs divers)

Procedure pour faire réparer sous garantie :

Si l'enceinte est utilisé dans son pays d'acquisition, vous contactez le revendeur qui a vendu cette enceinte.

Si l'enceinte est utilisé dans un pays autre que son pays d'achat vous contactez le distributeur national qui vous informera de l'endetroit où votre équipement pourrait être réparé. Vous pouze appeler TRIANGLE en France ou consulter notre site Internet pour trouver les coordonnées de votre distributeur local.

RECYCLAGE

Protection de l'environnement :

· Notre produit contient de nombreux matérieliaux valorisables ou recyclables
·En fin de vie, confier le à un point de vente spécialisé.

CHARACTERISTQUES

Produits	HEYDA EX	VOCE EX	TITUS EX	COMETE EX	ALTEA EX	ANTAL EX
Sensibilité (dB/W/m)	91	92	91	90	91	91
Bande passante (+ - 3dB Hz - kHz)	100 - 20	60 - 20	55 - 20	50 - 20	45 - 20	40 - 20
Puisance admissible (W)	60	80	60	80	100	120
Puisance créée répétitive (W)	120	160	120	160	200	240
Nombre de voies	2	2	2	2	2,5	3
Impédance Nominale	8	8	8	8	8	8
Impédance Minimale	3,8	5,1	3,8	4,4	4,4	3,4
Fréquence de coupure grave (Hz)					250	250
Fréquence de coupure aigu (KHz)	2,5	2,3	2,5	2,5	2,5	2,5
Dimensions (mm, H x L x P)	320x190x130	190x535x310	320x190x300	420x200x335	1000x200x335	1080x200x355
Dimensions avec socle (mm, H x L x P)					1060x370x380	1140x370x380
Poids (kg)	5	10	6,5	8,5	20	22,5
