PL4325XIN - Lave-vaiselle SMEG - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil PL4325XIN SMEG au format PDF.
| Type de produit | Lave-vaisselle encastrable |
| Marque | SMEG |
| Modèle | PL4325XIN |
| Capacité | 13 couverts standard |
| Nombre de programmes | 10 programmes : Trempage, Cristaux, Eco, Normal, Ultra Clean, Rapide 27', Délicat Rapide, Eco Rapide, Normal Rapide, Fort et Rapide |
| Options disponibles | Enersave, Quick Time, Départ différé (1-24 h), Flexi Tabs, Demi-charge, Verrouillage enfant |
| Consommation d'eau | De 3,5 à 15,5 litres selon programme |
| Consommation d'énergie | De 0,02 à 1,70 kWh selon programme |
| Alimentation électrique | 220-240 V ~ 50 Hz, 10 A |
| Matériau de la cuve | Acier inoxydable |
| Adoucisseur d'eau | Réglable sur 7 niveaux (H0 à H6) |
| Affichage | Écran digital avec indicateurs de sel, liquide de rinçage et phases |
| Sécurité | Acquastop (sur certains modèles), verrouillage enfant, système anti-débordement |
| Nettoyage et entretien | Filtres amovibles, bras de lavage démontables, filtre d'arrivée d'eau |
| Programme standard | Eco (conforme EN 50242) |
| Température maximale de lavage | 70 °C (programme Ultra Clean) |
| Classe de protection électrique | I |
| Indice de protection contre l'humidité | IPX0 |
| Pression d'alimentation en eau | Voir plaque signalétique |
| Accessoires fournis | Panier à couverts, filtre, entonnoir pour sel |
FOIRE AUX QUESTIONS - PL4325XIN SMEG
Questions des utilisateurs sur PL4325XIN SMEG
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Lave-vaiselle au format PDF gratuitement ! Retrouvez votre notice PL4325XIN - SMEG et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil PL4325XIN de la marque SMEG.
MODE D'EMPLOI PL4325XIN SMEG
- Avertissements concernant la sécurité et l'utilisation 2
- Installation et pose 5
Nous vous conseillons de lire attentivement toutes les instructions de ce manuel afin de connaître les conditions les plus appropriées pour une utilisation correcte et sûre de votre lave-vaisselle.
INSTRUCTIONS POUR L'INSTALLATEUR: elles sont destinées au technicien qualifié qui doit effectuer l'installation, la mise en service et l'essai de l'appareil.
1. Avertissements concernant la sécurité et l'utilisation
CE MODE D'EMPLOI EST PARTIE INTEGRANTE DE L'APPAREIL: IL FAUT TOUJOURS LE CONSERVER INTACT PRÉS DE L'APPAREIL. AVANT L'UTILISATION, NOUS CONSEILLONS UNE LECTURE ATTENTIVE DE TOUTES LES INDICATIONS QU'IL CONTIENT. CE MANUEL CONTIENT DES INFORMATIONS IMPORTANTES POUR L'INSTALLATION, UTILISATION ET ENTRETION DE L'APPAREIL. EN CAS DE VENTE OU TRANSFERT, S'ASSURER QUE LE MANUEL ACCOMPAGNE TOUJOURS L'APPAREIL.
CET APPAREIL EST PREVU POUR UNE UTILISATION DE TYPE DOMESTIQUE ET POUR TOUTE AUTRE APPLICATION DU MÉME GENRE, PAR EXAMPLE, POUR LE PERSONNEL DANS LA CUISINE DES BOUTIQUES, BUREAUX ET AUTRES LIEUX DE TRAVAIL, DANS LES COMMUNAUTÉS, POUR LES CLIENTS DANS LES HÔTELS, AUBERGES, BED AND BREAKFAST ET TOUTE AUTRE STRUCTURE RÉSIDENTIELLE
CET APPAREIL EST CONÇU POUR ÊTRE UTILISÉ UNIQUÉMENT DANS DES ENDROITS FIXES
IL RÉPOND AUX DIRECTIVES 2006/95/EC ET 2004/108/CE ACTUELLEMENT EN VIGUEUR, Y COMPRIS LA PREVENTION ET L'ELIMINATION DES BROUILLAGES. L'APPAREIL EST CONSTRUIT POUR EXERCER LA FONCTION SUIVANTE: LAVAGE ET SECHAGE DE LA VAISSELLÉ; TOUT AUTRE EMPLOYI EST À CONSIDERER COMME ETANT IMPROPRE. LE CONSTRUCTEUR DÉCINE TOUTE RESPONSABILITE POUR DES EMPLOIS DIFFÉRENTS DE CEUX ÉTANT INDIQUÉS.
NE PAS UTILISER D'APPAREILS ENDOMMAGÉS PAR LE TRANSPORT! EN CAS DE DOUTE, CONSULTEZ VOTRE REVENDEUR.
L'APPAREIL DOIT ÊTRE INSTALLÉ ET BRANCHÉ SELON LES INSTRUCTIONS FOURNIES PAR LE FABRICANT. L'INSTALLATION DOIT ÊTRE EFFECTUÉE PAR UN TECHNICIEN QUALIFIÉ, DANS LE RESPECT DES NORMES EN VIGUEUR.
NE PAS LAISSE RÉSIDUS DE L'EMBALLAGE SANS SURVEILLANCE DANS L'HABITATION. SEPARER LES DIFFÉRENTS MATÉRIAUX DE DÉCHET PROVENANT DE L'EMBALLAGE ET LES REMETTURE AU CENTRE DE COLLECTE SELECTIVE LE PLUS PROCHE.
LA PLAQUE AVEC LES DONNÉES TECHNIQUES, LE NUMERO DE SERIE ET LE MARQUAGE EST VISIBLEMENT POSITIONnée SUR LE BORD INTERNE DE LA PORTE. LA PLAQUE NE DOIT JAMAIS ÉTRE ENLEVÉE.
L'APPAREIL DOIT ETRE FOURNI AVEC UNE CONNEXION TERRE EN CONFORMITE AVEC LES NORMES DE SECURITE ELECTRIQUES EN VIGUEUR. LE FABRICANT DECLINE TOUTE RESPONSABILITE POUR DOMMAGES AUX PERSONNES OU CHOSES DUS AU MANQUE DE TERRE DE L'APPAREIL OU D'une CONNEXION TERRE DEFECTUEUSE.
LORS DE L'INSTALLATION L'APPAREIL DOIT ETRE DECONNECTE DU RESEAU.
NE PAS INSTALLER L'APPAREIL DANS UN LIEU SUJET A LA CONGELATION.
SI L'APPAREIL EST INSTALLÉ SUR DES SOLS RECOUVERTS DE MOQUETTE, IL FAUT FAIRE ATTENTION À CE QUE LES OUVERTURES DANS LA PARTIE INFÉRIEURE NE SOIENT PAS OBSTRUÉES.
NE PAS INSTALLER L'APPAREIL À PROXIMATE DES TEMPERATURES ELEVEES D'IRRADIATION (EG. BRULEURS A GAZ, FOYERS, ETC.) QUI PEUVENTL' ENDOMMAGER..
SI L'APPAREIL EST INSTALLLE DANS UN COMPARTIMENT AU DESSUS OU AU DESSOUS D'UN AUTRE APPAREIL (EG. BRULEURS A GAZ, FOURS, ETC.), LIsez ATTENTIVEMENT LES INSTRUCTIONS FOURNIES PAR LE FABRICANT DE L'ÉQUIPEMENT. SI LES INSTRUCTIONS DU MATÉRIEL NE CONTIENNENT DES INFORMATIONS, COMMUNIQUEUR AVEC LE FABRICANT DE L'ÉQUIPEMENT ET S'ASSURER QUE L'APPAREIL PEUT ÉTRE INSTALLLE AU-DESSUS OU AU-DESSOUS.
INSTALLER L'APPAREIL EN-DESSOUS D'UNE PLAQUE EST ABSOLUMENT INTERDIT.
INSTALLER UNE PLAQUE AU DESSUS D'UN APPAREIL AUTOPORTANT EST ABSOLUMENT INTERDIT.
POUR EN ASSURER LA STABILITE, L'INSTALLATION DE L'APPAREIL DOIT ETRE FAITE SOUS UN PLAN DE TRAVAIL CONTINU, SOLIDEMENT FIXE AUX ARMOIRES ADJACENTES. SI L'APPAREIL EST INSTALLED DANS UNE ARMOIRE HAUTE, L'APPAREIL ET LE CABINET DOIVENT A LA FOIS ETRE SUFFISAMMENT FIXES.
SI L'APPAREIL N'EST PAS INTEGRE ET EST DONC ACCESSIBLE D'UN COTE, LA ZONE DE CHARNIERE DE LA PORTE DOIT ETRE COUVERTE POUR DES RAISONS DE SECURITE (RISQUE DE BLESSURES). LES PROTECTIONS SONT DISPONIBLES COMME ACCESSOIRE AUPRES DES REVENDEURS SPECIALISÉS OU AUPRES DU SERVICE APRES-VENTE.
VERIFIER QUE LA TENSION ET LA FREQUENCY DE RÉSEAU CORRESPONDENT AUX INDICATIONS DE VOLTAGE SUR LA PLAQUE D'IDENTIFICATION DE L'APPAREIL.
LA PRISE SUR LE CORDON D'ALIMENTATION ET LA PRISE CORRESPONDANTE DEVROUT ETRE DU MEME TYPE ET CONFORMES A LA REGLEMENTATION EN VIGUEUR.
NE PAS UTILISER D'ADAPTATEURS OU SHUNT POUR ÉVITER LA POSSIBILITE DE SURCHAUFFE OU BRULURE.
LA FICHE DE L'APPAREIL DOIT ETRE ACCESSIBLE APRES L'INSTALLATION. NE JAMAIS OTER LA FICHE EN TIRANT SUR LE CORDON D'ALIMENTATION.
SI L'APPAREIL EST FOURNI AVEC SEULEMENT UNE CORDE D'ALIMENTATION, IL EST NECESSAIRE D'INSTALLER UN DISJONCTEUR POUR FOURNIR UNE DECONNECTION ENTIÈRE DANS LA PROTECTION CONTRE UNE SURTENSION CLASSE III. CECI DOJIT ETRE INSTALLÉ DANS UN EMPLACEMENT FACILÉMENT ACCESSIBLE SUR LA LIGNE D'ALIMENTATION.
L'APPAREIL DOIT ETRE CONNECTE A L'ALIMENTATION EN EAU PAR DES TUYAUX NEUFS; LES TUYAUX ANCIENS NE DOIVENT JAMAIIS ETRE REUTILISÉS.
IMMÉDIATEMENT APRES L'INSTALLATION, EFFECTUER UN BREF ESSAI DE L'APPAREIL. EN CAS DE DéFAUT DE FONCTIONNEMENT, DÉBRANCHER L'ALIMENTATION ÉLECTRIQUE ET CONTACTER LE PLUS PROCHE CENTRE DE SERVICE TECHNIQUE. NE PAS TENTER DE REPARER L'APPAREIL..
LE LAVE-VAISSELLÉ DOIT ETRE UTILISE PAR DES ADULTES. SON UTILISATION PAR DES PERSONNES AVEC DES CAPACITES PHYSIQUES ET/OU MENTALES REDUITES N'EST ADMISE QUE SOUS LA SUPERVISION D'UN RESPONSABLE POUR LEUR SECURITE.
NE LAISSEZ PAS LES ENFANTS JOUER AVEC L'APPAREIL.
CERTAINS PRODUITS SONT FORTEMENT ALCALINS. ÉVITER TOUT CONTACT AVEC LA PEAU ET LES YEUX. LES DETERGENTS PEUVENT ETRE EXTREMEMENT DANGEREUX EN CAS D'INGESTION. ILS CONTIENNENT DES SUBSTANCES POUVANT CAUSER DES DOMMAGES PERMANENTS A LA BOUCHE ET A LA GORGE, ET MÉME PROVOUER L'ETOUFFEMENT. RESPECTER TOUS LES CONSIGNES DE SECURITÉ SUR LE CONDITIONNEMENT DE CES PRODUITS.
ÉLOIGNER LES ENFANTS DE LA MACHINE LORSQUE LA PORTE EST OUVERTE. TOUJOURS VERIFIER QUE LE RECEPTACLE DE DETERGENT EST VIDE APRES L'ACHEVEMENT DU CYCLE DE LAVAGE.
NE PAS BOIRE L'EAU RÉSIDUELLE ÉVENTUELLEMENT PRÉSENTE DANS LA VAISSELLE OU DANS LE LAVE-VAISSELLE À LA FIN DU PROGRAMME DE LAVAGE.
NE PAS INTRODUIRE DE SOLSVANTS COMME L'ALCOOL OU LA TÉRéBENTHINE QUI POURRAIENT PROVOQUER L'EXPLOSION.
NE PAS INTRODUIRE DE LA VAISSELLE TACHÉE DE CENDRES, DE CIRE OU DE PEINTURE / VERNIS
NE PAS LAISSER LA PORTE DU LAVE-VAISSELLE OUVERTE CAR ON POURRAIT LA HEURTER
S'APPUYER, S'ASSEOIR OU TIRER SUR LA PORTE OUVERTE DU LAVEVAISSELLE PEUT EN CAUSER LE RENVERSEMENT.
LES COUTEAUX ET LES AUTRES USTENSILES DE CUISINE AYANT DES POINTES TRANCHANTES DOIVENT ETRE PLACES DANS LE PANIER AVEC LES POINTES TOURNEES VERS LE BAS OU EN POSITION HORIZONTALE DANS LE PANIER SUPERIEUR, EN FAISANT ATTENTION DE NE PAS SE BLESSER ET QU'ILS NE DEPASSSENT PAS DU PANIER.
LE LAVE-VAISSELLE RÉPOND À TOUTES LES CONDITIONS IMPOSEES PAR LES NORMES DE SECURITE EN VIGueur ET RELATIVES AUX APPAREILLAGES ÉLECTRIQUES. D'EVENTUELS CONTRÔLES TECHNIQUES NE DEVRONT ÉTRE EFFECTUÉS QUE PAR UN PERSONNEL SPECIALISÉ ET AUTORISE: LES REPARATIONS EFFECTUÉES PAR UN PERSONNEL NON AUTORISÉ
COMPORTENT NON SEULEMENT L'ANNULATION DE LA GARANTIE, MAIS PEUVENT ETRE ÉGÀLEMENT UNE SOURCE DE DANGER POUR L'UTILISATEUR.
DANS LE CAS D'UNE FAUTE, DEBRANCHER LE LAVE-VAISSELLE DU RÉSEAU ÉLECTRIQUE ET FERMER LE ROBINET DE L'EAU.
EN CAS DE DOMMAGES AU CORDON D'ALIMENTATION, LE FAIRE REMPLACER PAR LE FABRICANT OU PAR UN SERVICE AGRÉÉ.
CERTAINS COMPOSANTS CONTINUENT A ETRE ALIMENTES MEME QUAND LE BOUTON MARCHE/ARRÉT EST EN POSITION OFF. AVANT Toute OPÉRATION DE MAINTENANCE SUR L'APPAREIL, DEBRANCHER L'ALIMENTATION SECTEUR OU COUPER LE COURANT PAR LE DISPOSITIF D'INTERRUPTION AU MUR.
LE NETTOYAGE ET ENTRETIEN ORDINAIRE DE L'APPAREIL PAR DES ENFANTS N'EST AUTORISE QUE SOUS LA SUPERVISION D'UN RESPONSABLE POUR LEUR SÉCURITÉ.
NE PAS UTILISER DE NETTOYANTS A VAPEUR POUR LE LAVE-VAISSELLE
Modeles dotés d'acquastop
ACQUASTOP EST UN DISPOSITIF QUI EMPECHE LE DÉBORDEMENT EN CAS DE FUITES D'EAU. APRès L'INTERVENTION D'ACQUASTOP, IL FAUT CONTACTER UN TECHNIÇIEN QUALIFIÉ AFIN DE TROUVER ET DE RÉPARER LA PANNE. DANS LES MODELES DOTÉS D'ACQUASTOP LE TUYAU D'ALIMENTATION EN EAU CONTIENT UNE ÉLECTROVALVE. NE PAS COUPER LE TUYAU ET NE PAS LAISSE TOMBER L'éLECTROVALVE DANS L'EAU. SI LE TUYAU D'ALIMENTATION EN EAU EST ENDOMMAGE, DEBRANCHER L'APPAREIL DU RÉSEAU HYDRIQUE ET ÉLECTRIQUE.
Attention :
LE DISPOSITIF FONCTIONNE UNIQUEMENT SI LE LAVE-VAISSELLE EST BRANCHÉ SUR LE SECTEUR.
Modeles avec éclairage intérieur
LE SYSTÉME D'ÉCLAIRAGE DE L'APPAREIL APPARTIENT AU GROUPE DE RISQUE 1, CONFORMÉMENT À LA NORME CEI/EN 62471. IL NE PRÉSENTE DONC PAS DE RISQUES PHOTOBIOLOGIQUES EN CONDITION D'UTILISATION NORMALE.
SELON L'ART. 26 DU DÉCRÉT LÉGISLATIF DU 14 MARS 2014, N° 49 "MISE EN ŒUVRE DE LA DIRECTIVE 2012/19/UE LES DÉCHETS D'ÉQUIPEMENTS ÉLECTRIQUES ET ÉLECTRONIQUES (DEEE)."
LE SYMBOLE DE LA POUCHELLE BARRÉE D'UNE CROIX SUR LE PRODUIT OU LE COLIS INDIQUE QUE LE PRODUIT EN FIN DE VIE DOIT ÉTRE COLLECTÉ SEPARÉMENT DES AUTRES DÉCHETS. VOUS DEVEZ LIVRER LE MATÉRIEL EN FIN DE VIE AUX CENTRES DE COLLECTE DES ORDURES MENAGÉRES ÉLECTROTECHNIQUES ET ÉLECTRONIQUES.
EN ALTERNATIVE A LA GESTION AUTONOME, IL EST POSSIBLE DE LIVRER L'ÉQUIPEMENT DON'T VOUS SOUHAITEZ VOUS DÉBARRASSER AU VENTEUR AU MOMENT DE L'ACHAT D'UN NOUVEAU TYPE DE MATÉRIÉLÉQUIVALENT. CHEZ LES CONCESSIONNAIRES AVEC UNE SURFACE DE VENTE ÉLECTRONIQUE ÉQUIVALENT AU MOINS A 400M2, IL EST ÉGALEMENT POSSIBLE DE FAIRE LA LIVRAISON GratisUTE SANS OBLIGATION D'ACHAT, LES PRODUITS ELECTRONIQUES A ELIMINER AVEC UNE SURFACE INFÉRIEUR À 25 CM.
LA BONNE COLLECTE DES DÉCHETS POUR L'ENVOI SUCCESSIF DE L'ÉQUIPEMENT AU RECYCLAGE, TRAITEMENT ET ÉLIMINATION, PERMET D'ÉVITER LES EFFETS NÉGATIFS POSSIBLES SUR L'ENVIRONNEMENT ET LA SANTÉ ET FAVORISE LA RÉUTILISATION ET / OU LE RECYCLAGE DES MATIÈRES QUI COMPOSENT L'ÉQUIPEMENT.
L'APPAREIL DOIT ETRE RENDU INUTILISABLE. COUPER LE CORDON D'ALIMENTATION APRES AVOIR DÉBRANCHÉ DE LA PRESE DE MUR, ET SECURISER LES PARTIES POUVANT ETRE DANGEREUSES POUR LES ENFANTS (SERRURES, PORTES, CABLES, DES TUYAUX, ETC.).
Le constructeur décline toute responsabilité pour des dommages subis par des personnes et des choses causés par l'inobservation des prescriptions susmentionnées ou dérivant de la modification abusive, ne serait-ce que d'une seule partie de l'appareil, et de l'utilisation de pièces de rechange non d'origine.
Pression d'alimentation en eau
Température de l'eau
Protection contre les chocs électriques
Classe de protection contre l'humidité
Caractéristiques électriques

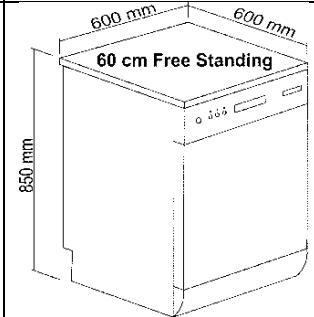

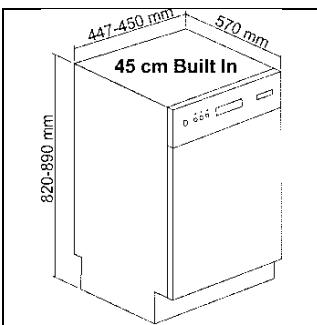

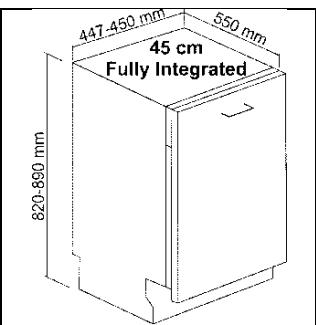

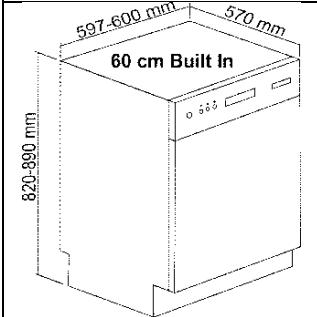

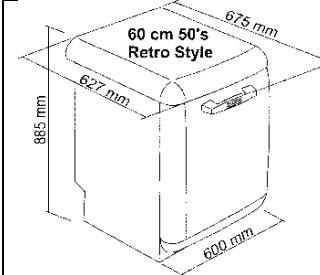

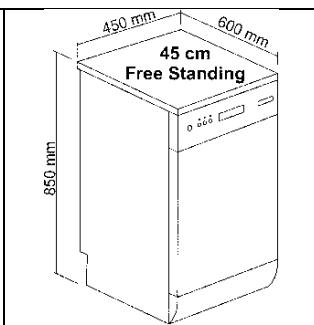

Capacité modèles 45 cm:
Capacité modèles 60 cm:
Voir la plaque signalétique
10 couverts standard
12/13/14 couverts standard
2. Installation et pose
Retirer les pièces polystyrène qui bloquent les paniers.
Placer l'appareil à l'endroit choisi. On peut faire adhérer les côtés aux meubles voisins et le panneau de fond au mur de votre pièce. Si le lave-vaisselle est installé à proximité d'une source de chaleur, il faudra interposer un panneau à isolation thermique afin de prévenir les surchauffements et les pannes. Pour assurer la stabilité, installer les appareils à encastrement inférieur ou intégrables uniquement sous des plans de travail continus en les vissant aux meubles adjacents. Pour faciliter les opérations d'installation, les tuyaux d'alimentation et d'évacuation sont orientables dans toutes les directions ; contrôle que ces derniers ne soient pas piégés ou étranglés et qu'ils ne soient pas trop tendus. Serrer la bague de fixation après avoir orienté les tuyaux dans la direction désirée. Pour le passage des tuyaux et du câble d'alimentation, le trou doit avoir un diamètre minimum de 8 cm. Avant de positionner définitivement le lave-vaisselle, ouvrir le robinet de l'arrivée d'eau et s'assurer de l'absence de fuites sur le raccord au robinet, sur le raccord au lave-vaisselle et sur le tuyau.
Mettre à niveau l'appareil au sol à l'aide des pieds réglables spéciaux. Cette opération est indispensable pour assurer le fonctionnement correct du lave-vaisselle.
Certains modèles sont dotés d'un seul pied postérieur à crémaillère réglable à l'avant à l'aide d'une vis placée en bas sur la partie antérieure de l'appareil.
Il est formellement interdit d'encastrer le lave-vaisselle sous une table de cuisson.
Il n'est pas non plus permis d'installer le lave-vaisselle directement en contact avec des appareils autres que les appareils électroménagers traditionnels encastrés prévus pour la cuisine (cheminées, poèles...).
Si le lave-vaisselle est encastré dans un emplacement adjacent à un autre appareil électroménager (ou à d'autres électroménagers), les prescriptions fournies par le fabricant de cet appareil devront être scrupuleusement respectées (distances minimales, mise en place, etc.).
Seulement pour les modèles à pose libre :
- Il est formellement interdit de monter une table de cuisson sur un lave-vaisselle pose libre.
- Pour encastrer le lave-vaisselle, il faut acheter le kit prévu à cet effet auprès des revendeurs autorisés ou du SAV.
- Le top du lave-vaisselle pose libre est amovible pour permettre son installation sous un plan de travail. L'opération doit être exécutée par un technicien agréé.
2.1 Raccordement au réseau de distribution d'eau
Prévenir les risques d'engorgement ou de dommage : si la tuyauterie de l'eau est neuve ou si elle est restée inactive pendant longtemps, avant de procéder au raccordement au réseau de distribution d'eau, s'assurer que l'eau soit limpide et sans impuretés afin d'éviter d'endommager l'appareil. Pour le raccordement du lave-vaiselle au réseau hydrique, utiliser exclusivement des tuyaux neufs ; deux tuyaux ou des tuyaux usés ne doivent pas être réutilisés.
Raccordement à la prise d'eau
Raccorder le tuyau d'alimentation à une prise d'eau froide avec raccord filtré 34 gaz en interposant le filtré A en dotation. Bien visser la bague du tuyau avec les mains puis compléter l'opération en serrant d'environ 14 de tour avec une pince.
Dans les modèles dotés d'ACQUASTOP, le filtré est déjà présent dans la bague filée.
Il est conseillé d'alimenter le lave-vaisselle avec de l'eau ne dépassant pas 60°C. En alimentant l'appareil avec de l'eau chaude, le temps de lavage sera raccourci de 20 minutes environ, mais son efficacité sera toutefois légèrement réduite. Le raccordement devra être effectué à la prise domestique de l'eau chaude et selon les mêmes modalités décrites pour le raccordement à la prise d'eau froide.
Raccordement au TUYAU d'evacuation

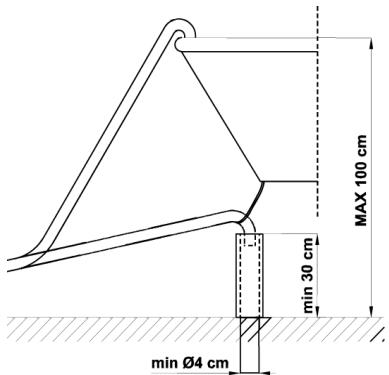

Introduire le tuyau spécial dans une conduite d’évacuation au diamètre minimum de 4 cm ; en alternative, le mettre dans l’évier en utilisant le support du tuyau fourni avec l’appareil, mais en prenant soin d’éviter les étranglements ou les courbures excessives. Il est important d’éviter que le tuyau puisse se décrocher et tomber. Pour ce faire, le support du tuyau est doté d’un orifice grâce auquel il est possible de le fixer à l’aide d’un lacet au mur ou au robinet.
L'extrémité libre sera placée à une hauteur comprise entre 30 et 100 cm et ne devra jamais être recouverte par l'eau. En présence de tuyaux de rallonge disposés horizontalement, pour un maximum de 3 m, placer le tuyau d'évacuation à une hauteur maximale de 85 cm du sol.
Indice de protection contre l'humidité : IPX0
2.2 Branchement électrique et avertissements
VÉRIFIER QUE LES VALEURS DE TENSION ET DE FREQUENCY DE RÉSEAU CORRESPONDENT À CELLES REPORTÉES SUR LA PLAQUE D'IDENTIFICATION DE L'APPAREIL PLACÉE SUR LE BORD INTERNE DE LA PORTE...
LA FICHE À L'EXTRÉMITÉ DU CÂBLE D'ALIMENTATION ET LA PRISE CORRESPONDANTE DEVROUT ÉTRE DU MÊME TYPE ET CONFORMES AUX NORMES EN VIGUEUR SUR LES INSTALLATIONS ÉLECTRIQUES. LA FICHE DEVRA ÉTRE ACCESSIBLE APLUS L'INSTALLATION. NE JAMAIS OTER LA FICHE EN TIRANT LE CÂBLE.
APRÈS LE REMPLACEMENT DU CÂBLE D'ALIMENTATION, S'ASSURER QUE L'ÉTRIER D'ANCRAGE DU CÂBLE SOIT CORRECTEMENT FIXÉ.
ÉVITER L'UTILISATION D'ADAPTATEURS OU DE DÉRIVATEURS CAR ILS POURRAIENT PROVOQUER DES ÉCHAUFFEMENTS ET DES BRULURES.
Le remplacement du câble d'alimentation doit être effectué par le fabricant ou par un SAV agréé afin d'éviter tout risque.
Certains composants continuent à être alimentés même quand le bouton MARCHE/ARRÉT est en position off. Avant toute opération de maintenance sur l'appareil, débrancher l'alimentation secteur ou couper le courant par le dispositif d'interruption au mur.
SUR LA LIGNE D'ALIMENTATION DE L'APPAREIL, DANS UN ENDROIT FACILEMENT ACCESSIBLE, MONTER UN DISPOSITIF D'INTERRUPTION OMNIPOLAIRE DE CATÉGORIE SURTENSION III.
LE BRANCHEMENT AU RÉSEAU ÉLECTRIQUE DOIT ÉTRE EXECUTÉ EXCLUSIVÉMENT PAR UN TECHNIÇIEN SPECIALISÉ EN SUIVANT LE SCHEMA CI-DESSOUS ET CONFORMÉMENT AUX LOIS EN VIGUEUR.
L = marron N = bleu = jaune-vert
Indice de protection contre les chocs électriques : I
Pour la GRANDE bretagne seulement:
CET APPAREIL DOIT ETRE RACCORDE A LA TERRE.
Remplacement du fusible
Si l'appareil est fourni avec un fusible
BS 1363A
13A dans la fiche pour le branchement au réseau d'alimentation, pour le remplacement du fusible dans ce type de fiche utiliser un fusible apprové par A. S. T. A. (organisme de certification anglais) de type BS 1362 et procédéur comme suit :
- Retirer le couvercle A et le fusible B.
- Introduire le nouveau fusible dans le couvercle.
- Les repositionner tous les deux dans la fiche.
Le couvercle du fusible doit être repositionné lorsque le fusible est remplacé. S'il est perdu, la fiche ne peut être réutilisée tant qu'un autre couvercle de rechange approprié n'a pas été installé.
Les pièces de rechange appropriées sont identifiées par la couleur du logement du couvercle ou par l'inscription sur la base de la fiche qui en décrit la couleur.
Les couvercles de rechange sont disponibles auprès des revendeurs locaux de matériel électrique.
1. Description des commandes 2 2. Utilisation 14 3. Nettoyage et entretien 29 4. Guide de dépannage 33
Nous vous remercions d'avoir choisi notre produit.
Nous vous conseillons de lire attentivement toutes les instructions de ce manuel afin de connaître les conditions les plus appropriées pour une utilisation correcte et sûre de votre lave-vaisselle.
Les conseils de lavage ci-après assureront le bon fonctionnement de votre lave-vaisselle à long terme.
INSTRUCTIONS POUR L'UTILISATEUR: elles indiquent les conseils d'utilisation, la description des commandes et les opérations correctes de nettoyage et d'entretien de l'appareil.

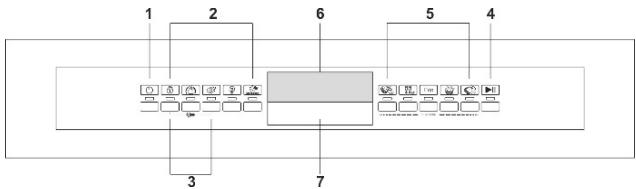

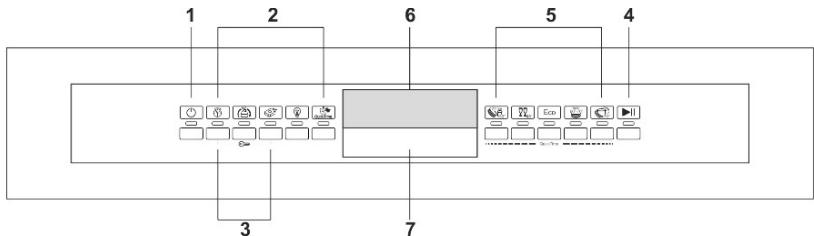

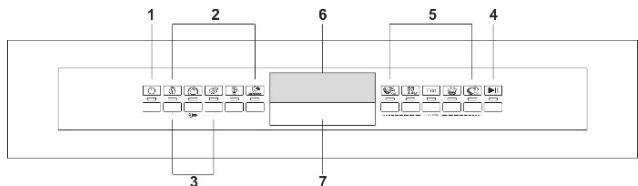

1.1 Le bandeau de commandes frontal

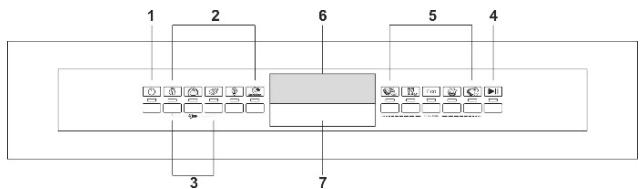

Toutes les commandes et les contrôles du lave-vaisselle sont réunis sur le bandeau de commandes frontal. La programmation et le choix des options ne sont possibles qu'avec la porte fermée.
1 TOUCHE ET VOYANT ON/OFF 2 TOUCHES ET VOYANTS SELECTION OPTIONS 3 TOUCHE "VERROUILLAGE-ENFANT" 4 TOUCHÉ DÉPART/PAUSE 5 TOUCHES SELECTION PROGRAMME 6 ECRAN D'INFORMATIONS 7 POIGNEE OUVERTURE PORTE
REMARQUE : les symboles et les représentations sont disponibles à titre d'information. Ces caractéristiques pourraient varier selon le modèle ou la version du lave-vaisselle.
1.2 L'écran d'informations

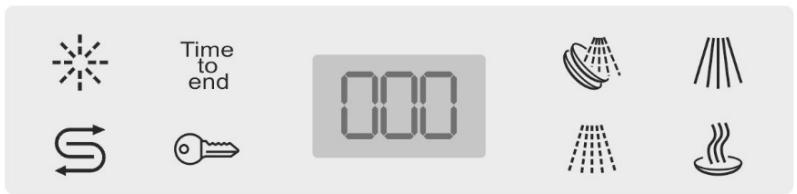

Le lave-vaisse est doté d'un ECRAN pratique qui fournit toutes les informations relatives aux fonctions programmesés.
Voyant signalant le manque de liquide de rinçage
Voyant signalant le manque de sel régénérant
Temps Signal de fin de cycle
0 ⇒ Voyant option "verrouillage-enfant"
Indication départ différé, durée du cycle de lavage et alarmes
Prélavage
Voyants des phases du programme Lavage
Ils indiquent l'état du programme en cours Rinçage
Séchage
TABLEAU DES PROGRAMMES
| PROGRAMME NUMERO ET SYMbole | Eco | 70° | |||
| CHARGE VASSELLÉ ET COUVERTS | DÉROULEMENT PROGRAMMES | DURÉE | CONSOMMATION | ||
| MINUTES (1) | EAU LITRES | ÉNERGIE KWh (1) | |||
| 1TREMPAGE | Casseroles et vaisselle en attente de complétér la charge | Prélavage à froid | 15 | 3,5 | 0,02 |
| 2 CRISTAUX | Cristaux, porcelaines et vaisselle variee, peu sales. | Lavage à 45°C Rincage à froid Rincage à 70°C Séchage | 65 | 9,5 | 1,10 |
| 3 ECO (*) | Vaiselle normalement sale, même avec des résidus secs | Lavage à 45°C Rincage à froid Rincage à 55°C Séchage | ** | ** | ** |
| Eco EN 50242 | |||||
| 4 NORMAL | Vaiselle normalement sale, même avec des résidus secs | Prélavage à froid Lavage à 65°C Rincage à froid Rincage à 70°C Séchage | 105 | 13,5 | 1,35 |
| IEC/DIN*** | |||||
| 5 ULTRA CLEAN | Casseroles et vaisselle très sales, même avec des résidus secs | Prélavage chaud Lavage à 70°C Rincage à froid (2) Rincage à 70°C Séchage | 155 | 15,5 | 1,70 |
IMPORTANT: Renvoyez au tableau « REMARQUES ET RÉFÉRENCES » aux pages suivantes.
Le programme ULTRA CLEAN termine par un rinceage antibactérien supplémentaire qui garantit une réduction des bactéries. Si, au cours de cette phase du programme, la température n'est pas maintenue constante (par ex. pour l'ouverture de la porte ou à cause d'une panne de courant), les voyants des programmes clignotent pour indiquer que l'action antibactérienne n'est pas garantie.
Si la porte du lave-vaisselle est ouverte ou mal fermée, le cycle de lavage ne se lance pas.
PROGRAMMES QUICK TIME (lire le paragraphe pour les explications)
| PROGRAMME NUMERO ET SYMbole | CHARGE VAISSELLÉ ET COUVERTS | DÉROULEMENT PROGRAMMES | DURée | CONSOMMATION | |
| MINUTES (1) | EAU LITRES | ÉNERGIE KWh (1) | |||
| 6 RAPIDE 27' | Vaiselle peu sale lavée tout de suite après son utilisation | Lavage à 38°C Rinçage à 50°C | 27 | 6,5 | 0,70 |
| 7 DÉLICAT RAPIDE' +QuickTime | Vaiselle délicate normalement sale. | Prélavage à froid Lavage à 50°C Rinçage à froid Rinçage à 70°C | 80 | 10,5 | 1,15 |
| 8 ECO RAPIDE Eco +QuickTime | Vaiselle délicate peu sale, lavée tout de suite après son utilisation. | Prélavage à froid Lavage à 60°C Rinçage à froid Rinçage à 70°C | 80 | 12,5 | 1,25 |
| 9 NORMAL RAPIDE +QuickTime | Vaiselle normalement sale, lavée tout de suite après son utilisation. | Prélavage à froid Lavage à 70°C Rinçage à froid Rinçage à 70°C | 85 | 13 | 1,40 |
| 10 FORT et RAPIDE 70°+QuickTime | Vaiselle variee normalement sale, sans résidus secs | Lavage à 65°C Rinçage à froid Rinçage à 70°C | 50 | 10 | 1,20 |
IMPORTANT: lire le tableau « REMARQUES ET RÉFÉRENCES » aux pages suivantes.
Si la porte du lave-vaisselle n'a pas été fermée ou n'est pas bien fermée, la machine ne se met pas en marche.
| REMARQUES ET RÉFÉRENCES | |
| Effectuer le trempage uniquement en demi-charge.Les options ne peuvent pas être utilisées avec le programme trempage.L'options ENERSAVE ne peut pas être utilisée avec les programmes trempage, ultra clean et tous ceux qui ne complènent pas la phase de séchage finale. | |
| * | Programme standard conforme à la norme EN 50242. L'options ENERSAVE doit être utilisée. |
| ** | Voir feuille jointe |
| *** | Programme de référence IEC/DIN. L'options ENERSAVE doit être utilisée. |
| **** | Programme de référence pour les laboratoires. D'étérgent : 20g dans le distributeur + 10g sur la porte ou pastille. Disposition : voir photo au paragraphe « utilisation des paniers » . |
| (1) | La durée du cycle et la consommation d'énergie peuvent changer en fonction de la température de l'eau et ambiente, du type et de la quantité de vaisselle. |
| (2) | 1 ou 2 rincages froids selon le modele. |
Références à l'étiquetage énergétique jointes au lave-vaisselle :
- La consommation d'énergie annuelle est basée sur 280 cycles de lavage standard avec alimentation en eau froide et sur la consommation des modes à faible puissance. La consommation réelle d'énergie dépend des conditions d'utilisation de l'appareil.
- La consommation d'eau est basée sur 280 cycles de lavage standard. La consommation réelle d'eau dépend des conditions d'utilisation de l'appareil.
- Les informations se rapportent au programme STANDARD EN 50242 (figurant dans le tableau des programmes), le plus efficace en termes de consommation combinée d'énergie et d'eau. Le programme convient au lavage d'une vaisselle normalement sale.
- Classement d'efficacité de séchage exprimé sur une échelle allant de « G » (efficacité minimale) à « A » (efficacité maximale).
1.3 Programmes de lavage
Le lave-vaisse est doté d'un bandeau de commandes et d'un ECRAN D'INFORMATIONS à partir desquels il est possible d'effectuer toutes les opérations d'allumage, d'extinction et de programmation.
Avant de faire démarrer un programme de lavage, vérifier que :
Le robinet d'eau soit ouvert. - Dans le réservoir de l'adoucisseur il y ait du sel régénérant. - Dans le réservoir il y a la dose ajustée de détergent. - Les paniers aient été chargés correctement. - Les bras de lavage tournent librement et sans obstacles. La porte du lave-vaiselle soit bien fermée.
Attention:
Au cours de la phase initiale du programme de lavage, le fonctionnement des bras de lavage n'est pas perçu, parce que leur rotation commence environ 5 minutes après le Départ. Ceci est le cours normal du cycle de lavage.
Allumage
En appuyant sur la touche ON/OFF le lave-vaisselle s'allume ainsi que le voyant. Au bout d'environ 3 secondes, I'ECRAN s'allume et l'affichage dépendra de l'état du lave-vaisselle.
Programmation
Dans ce modele de lave-vaisselle toutes les opérations de programmation sont possibles uniquement avec la portefermée. Avec la porte ouverte, sur I'ECRAN apparait -- : -.
Selection du programme
La sélection des programmes est possible à l'aide des touches correspondantes.
En appuyant sur la touche correspondant au programme désiré (voir tableau), levoyant s'allume pour confirmer l'exécution de l'opération et sur l'ECRAN apparait une prévision de la durée du programme en heures et minutes ("h. mm").
MARCHE du programme
Pourmettre en marche la machine presser la touche DEPART/PAUSE pendantquelles secondes jusqu'àce que levoyant DEPART/PAUSE commenceàclignoteretqu'unbip de confirmation se fasseentendre. Apartirde cet instant, la durée du cycle sur l'ECRAN commenceàdiminuer.
Ce temps, qui se met à jour pendant le cycle, est "indicatif" étant donné qu'il est influencé par les conditions de lavage telles que la quantité et le type de vaisselle, la température d'entrée de l'eau, etc. Pour cette raison, il est normal de voir des mises à jour au cours d'un programme (augmentation ou diminution des minutes) sur tout dans les passages d'une phase à l'autre (par exemple du lavage au rinçage).
Le déroulement du programme est mis en évidence par les phases du programme, qui donnent une indication de l'état du cycle en cours.
La phase en cours clignote, tandis que les phases de lavage successives restent allumées. À la fin de la phase, le symbole s'éteint.
N. B.: la phase de prélavage reste éteinte quand on sélectionne un programme qui ne la prévoit pas.
Prelavage
Lavage
Rinçage
Sechage
Fin du programme
À la fin du programme, "Time to end" s'affiche à l'ECRAN. En appuyant sur l'une des touches du programme, "Time to end" s'éteint et le lavevaisselle est pré à effectuer un nouveau cycle.
Interruption d'un programme
Pour interrompre un programme en cours, il faut :
- Appuyer sur la touche DEPART/PAUSE pendant quelques secondes jusqu'à ce que le voyant DEPART/PAUSE reste allumé sur l'écran (bip de confirmation). Il est maintenant possible de faire repartir le cycle ou bien passer au :
Changement de programme
Pour changer un programme en cours, il faut :
- interrompre le programme en cours (voir "INTERRUPTION D'UN PROGRAMME") :
- sélectionner le nouveau programme;
- appuyer une nouvelle fois sur la touche DEPART/PAUSE pour faire partir le nouveau programme.
Si l'on désire annuler le programme en cours, il faut d'abord l'interrompre (voir "INTERRUPTION D'UN PROGRAMME").
Pour annuler un programme en cours :
- interrompre le programme (voir « INTERRUPTION D'UN PROGRAMME »):
- Appuyer sur la touche DEPART/PAUSE et la garder enfoncée ; sur l'afficheur apparaitra "P0" et le lave-vaisselle automatiquement à la fin du cycle en évacuant l'eau de la cuve (pendant cette phase, le voyant DEPART/PAUSE clignote). Une fois la vidange terminée, sur l'écran apparait "End" qui indique la fin du cycle.
Si la porte est ouverte pendant le fonctionnement, à la fermeture suivante il faut de nouveau faire partir le programme comme décrit au point "MARCHE DU PROGRAMME". Le programme reprendra du point où il a été interrompu.
Si la température dans la cuve est supérieure à 50°C, le programme commencera après environ 60 secondes.
La sélection des options est commandée par les touches correspondantes et mise en évidence par l'évoyant sous le symbole d'identification. Pour connaître les détails d'utilisation, lire le paragraphe consacré à chaque option.
Programmes QUICK TIME
L'option, sélectionnée avec n'importe quel programme de lavage (sauf le trempage), RÉDUIT LA DUREE du cycle de 10% minimum à 55% maximum (varie en fonction du cycle). Elle s'active après avoir sélectionné le programme désiré en pressant la touche OPTION QUICK (le voyant s'allume). L'option se désactive automatiquement à la fin du programme.
Option qui, grâce au séchage facilité par l'ouverture de la porte à la fin du cycle, permet de réduire ultérieurement la consommation d'énergie. Après le lavage, un dispositif automatique relâche la porte, qui s'ouvre lentement de quelques centimètres. Cela permet un séchage optimal, même à basse température de rinçage, permettant des économies d'énergie significatives.
Une fois l'ouverture de la porte terminée, un bip court indique la fin du cycle de lavage.
Enersave est automatiquement activée avec tous les programmes qui prévoient la phase finale de séchage (voir tableau programmes). Vous pouvez la désactiver avant de lancer le programme.
Avec la fonction activée, il ne faut en aucune façon empêcher l'ouverture de la porte, laisser l'espace nécessaire libre d'objets pour permettre l'ouverture de la porte. Ne pas forcer la fermeture de la porte avant le signal de fin du cycle, ce qui endommagerait le mécanisme.
Départ différé
La touche DÉPART DIFFÉRÉpermet de retarder le lancement du programme de lavage de 1 à 12/24 heures en fonction des modèles. Cela permet de faire fonctionner le lave-vaisselle à l'horaire désiré. La première pression sur la touche DEPART DIFFÉRÉallume levoyant option et sur l'ECRAN apparait 1: h. Les pressions suivantes (2: h,3: h, etc.) permettent deCHOISIR le délai souhaïte. Aprés quelques secondes d'inactivité, l'ECRAN affiche le temps restant à la fin du programme sélectionné (par ex:5:40, durée du cycle de lavage +départ différé). Après confirmation du lancement du programme (lire le paragraphe correspondant) un prélavage est effectué, apriorélequel est lancé le DÉPART DIFFÉRÉprogramme et le temps restant sur l'ECRAN diminuè progressivement. Ala fin du délai programmes, le voyant option s'éteint et le cycle de lavage commence.
REMARQUE: Il n'est pas possible de sélectionner l'option DÉPART DIFFÉRÉ si un cycle est déjà en cours.
Après avoir choisi le retard, on fait partir le programme, presser la touche DEPART/PAUSE pendant quelques secondes jusqu'à ce que le symbole DEPART/PAUSE commence à clignoter.
La machine effectue un prélavage de la vaisselle ; lorsque celui-ci est terminé, le "départ différé" précédemment sélectionné se met en marche.
Si on peut annuler le "départ différé" avec le programme en cours, il faut :
- appuyer sur la touche DEPART/PAUSE pendant quelques secondes tant que levoyant DEPART/PAUSE reste allumé sur l'écran;
- appuyer sur la touche DÉPART DIFFÉRÉ plusieurs fois jusqu'à l'annulation du retard programmé (extinction du symbole MARCHE/ARRÊT);
- appuyer sur la touche DEPART/PAUSE pour faire partir le programme.
N. B. : Il est impossible de sélectionner le "départ différé" lorsque le programme est déjà commencé.
Cette option, parfaite pour les détergents multifonctions, permet d'exploiter au mieux les propriétés des pastilles afin d'optimiser le lavage. Avec cette option activée, le sel et les produits de rinçage qui figurent déjà éventuellement dans les réservoirs prévus à cet effet ne seront pas utilisés.
Si l'option est désactivée, il est conseillé d'utiliser des produits traditionnels (détergent, sel et produit de rinçage séparés), car les produits multifonctions avec les cycles de lavage traditionnels peuvent entraîner des problèmes, tels que des traces blanchâtres, des résultats de séchage médiocres, des résidus sur la vaisselle.
Remarque :
avec les réservoirs de sel et de produits de rinceage vides, les voyants respectifs restent allumés, même avec l'option « Flexi Tabs » sélectionnée.
Important :
Lorsqu'elle n'est plus nécessaire, l'option doit être désactivée en appuyant sur le bouton correspondant (le voyant s'allume)
Si la durée de l'eau est régée sur une valeur supérieure à H3 et si vous activez l'option « Flexi Tabs », le voyant correspondant clignote pour signaler un mauvais réglage. Les produits multifonctions ne sont pas adaptés à l'utilisation avec une eau trop « dure », cela n'empêche pas l'utilisation de l'option, mais le résultat du lavage pourrait ne pas être optimal.
Demi-charge distributeur
Adaptée en cas de faible quantité de vaisselle, cette option permet de faire des économies d'électricité et de réduire la durée du programme. La vaisselle sera placée dans les deux paniers et une plus petite quantité de détergent sera utilisée par rapport à la quantité qu'utilise une charge pleine.
OPTION “verrouillage-enfant
En appuyant simultanément sur les touches indiquées (3), la commande de verrouillage s'enclenche et le voyant s'allume sur l'écran. L'option reste active tant que l'on n'appuie pas à nouveau sur les touches (3).
Conseils pour économiser de l'énergie !... et respecter l'environment
- Essayer d'utiliser le lave-vaisselle toujours en pleine charge.
- Ne pas rincer avant la vaisselle à l'eau courante. Utiliser le programme de lavage le plus approprié à chaque type de charge.
- Ne pas effectuer de rincages préliminaires.
- Raccorder le lave-vaiselle à une installation d'eau chaude jusqu'à 60°C (si disponible).
Pour réduire les consommations de détergent!... et respecter l'environnement
Les phosphates présents dans le détergent pour lave-vaisselle constituent un problème du point de vue écologique. Pour éviter une consommation excessive de détergent, mais aussi d'énergie électrique, il est conseillé :
- de séparer la vaisselle plus délicate de la vaisselle plus résistante aux détergents agressifs et aux températures élevées; de ne pas verser le détergent directement sur la vaisselle.
Gestion de l'energie
À la fin du programme, les voyants des programmes n° 4 et 5 clignotent pendant 5 minutes, après quoi le lave-vaisse s'éteint automatiquement pour réduire la consommation de stand-by.
Pour le rallumer, il faut appuyer sur la touche DEPART/PAUSE.
Enlevement de la vaissell
À la fin du programme de lavage, attendre au moins 20 minutes avant de sortir la vaisselle de la cuve, de sorte à ce qu'elle refroidisse. Pour éviter que d'éventuelles gouttes d'eau restées dans le panier supérieur puissent tomber sur la vaisselle qui se trouve encore dans le panier inférieur, il est conseillé de vider d'abord le panier inférieur, puis le panier supérieur.
2. Utilisation
Après avoir correctement installé le lave-vaiselle, le préparer afin qu'il puisse entrer en fonction en effectuant les opérations suivantes:
- Régler l'adoucisseur d'eau;
- Introduire du sel régénérant;
- Introduire du produit de rinçage et du détergent.
2.1 Utilisation de l'adoucisseur d'eau
La quantité de calcaire contenu dans l'eau (indice de dureté de l'eau) est responsable des taches blanchâtres sur la vaisselle sèche, laquelle, avec le temps, a tendance à devenir opaque. Le lave-vaisse est équipé d'un adoucisseur automatique qui, en utilisant du sel régénérant spécifique, soustrait à l'eau les substances durcissantes.
Le lave-vaisse est prédisposé en usine pour une durée de niveau 3 (dureté moyenne).
En utilisant de l'eau d'une durée moyenne, le nouveau chargement de sel devra être effectué environ tous les 20 lavages. Le réservoir de l'adoucisseur a une capacité d'environ 1,7kg de sel en grains et est situé sur le fond du lave-vaiselle. ÀpRES avoir sorti le panier inférieur, dévisser le bouchon du réservoir dans le sens contraire des aiguilles d'un montre et verser le sel en utilisant l'entonnoir fourni. Avant de revisisser le bouchon, éliminer les évventuels résidus de sel pres de l'ouverture du goulot.

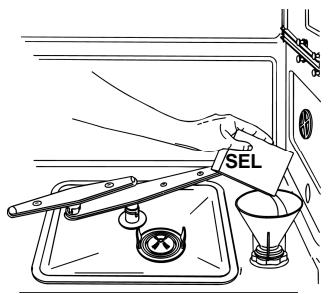

- À la première utilisation du lave-vaiselle, il faut également introduire, en plus du sel, un livre d'eau.
- Après chaque remplissage du réservoir, s'assurer que le bouchon soit soigneusement refermé. Le mélange d'eau et d'éventuel détergent ne doit pas pénétrer dans le réservoir du sel car cela compromettrait le fonctionnement de l'installation de ré-génération. Dans ce cas, la garantie ne serait plus valable.
- N'utiliser que du sel régénérant pour lave-vaisselle domestiques. Si on utilise du sel en pastilles, ne pas remplir complètement le réservoir.
- Ne pas utiliser de Sel alimentaire car il contient des substances non solubles qui peuvent, avec le temps, compromettre le fonctionnement de l'adoucisseur. Lorsque cela est nécessaire, effectuer l'opération de chargement du sel avant de faire démarrer le programme de lavage ; la solution saline excessive sera ainsi éliminée par l'eau ; un séjour prolongé d'eau salée à l'intérieur de la cuve de lavage peut provoquer des phénomènes de corrosion et ne peut en aucun cas engager notre responsabilité. Veillez donc à ce que la cuve inox de votre lave-vaisselle soit toujours vidée de l'eau de lavage lorsque le lave-vaisselle n'est pas utilisé.
Faire attention à ne pas confondre l'emballage du sel avec celui du détergent : l'introduction de détergent dans le réservoir du sel endommagera l'adoucisseur.
Fonctions supplementaires
(Personnalisation des paramètres utilisés)
(disponible dans tous les programmes sauf le trempage)
Le système de contrôle électronique permet de personnaliser son utilisation par une procédure de programmation qui n'est pas directement accessible et qui donne la possibilité de régler le niveau de durée de l'eau.
Pour accéder à la programmation, la machine doit être allumée et avoir la porte fermée. Procéder comme suit :
- appuyer sur la touche PROGRAMME DIFFERE jusqu'à ce que le symbole H et le numéro du programme s'affichent à l'écran (ex. H3);
- appuyer plusieurs fois sur le bouton PROGRAMME DIFFERE pour sélectionner le niveau de réglage, selon la durée de l'eau (H0, H1, H2, H3, H4, H5, H6);
Remarque : après quelques secondes, la machine quitte automatiquement le menu de configuration.
TABLEEAU DE LA DURETE DE L'EAU
| DURETÉ DE L'EAU | RéGLAGE | |
| Duretés Allemandes (°dH) | Duretés Allemandes (°dH) | |
| 0 - 6 | 0 - 11 | H 1 PAS DE SEL |
| 7 - 10 | 12 - 18 | H 1 |
| 11 - 15 | 19 - 27 | H 2 |
| 16 - 21 | 28 - 37 | H 3 |
| 22 - 28 | 38 - 50 | H 4 |
| 29 - 35 | 51 - 62 | H 5 |
| 36 - 50 | 63 - 90 | H6 |
Demander les informations relatives au degré de dureté de l'eau à l'entreprise hydrique de distribution.
Suite au réglage ou à la visualisation de cette sélection, il suffit de laisser la touche inactive pendant quelques secondes, le lave-vaisselle retourne automatiquement à la condition standard en sortant du mode de réglage.
2.2 Utilisation du distributeur du produit de lavage et de rinçage
Le distributeur de détergent et le doseur du produit de rinçage se trouvent dans la partie interne de la porte : le distributeur à gauche et le doseur à droite.
À l'exception du programme TREMPAGE, avant chaque lavage il faudra introduire dans le distributeur la dose adéquate de détergent. Le produit pour le rinceage sera par contre ajouté seulement en fonction des besoins.
Le produit de rinceage accélère le séchage de la vaisselle et empêche la formation de taches et de dépôts de calcaire ; il est automatiquement ajouté à l'eau au cours du dernier rinçage à partir du réservoir qui se trouve sur le côté intérieur de la porte.
Pour ajouter le produit de rinceage:
Ouvrir la porte. - Tourner le couvercle du réservoir d' 1 / 4 de tour dans le sens contraire des aiguilles d'une montre et l'enlever. - Introduire le produit de rincege jusqu'à remplir le distributeur (140 cl environ). L'indicateur optique situé près du bouchon doit s'obscurcir complètement. Ajouter à nouveau du produit de rincege lorsque l'indicateur optique devient clair ou lorsque le voyant du niveau de produit de rincege s'allume sur le bandeau frontal. - Remettre le couvercle et le tourner en sens horaire. - Nettoyer à l'aide d'un chiffon le produit de rinçage éventuellement sorti car il pourrait produire de la mousse.
Réglage du DOSAGE du produit de rinçage
Le lave-vaisse sort de l'usine avec le réglage moyen. Il est de toute façon possible de régler le dosage en tournant le sélecteur se trouvant à l'intérieur du doseur sur la position nécessaire : la dose sera proportionnelle à la position du sélecteur.
Pour accéder au réglage du doseur, il est nécessaire de tourner le bouchon d'un quart de tour dans le sens contraire des aiguilles d'une montre et de l'enlever. - Tourner ensuite à l'aide d'un tournevis le sélecteur du dosage jusqu'à la position désirée. - Remettre le bouchon en le tournant en sens horaire.
La dose de produit de rinçage devra être augmentée si la vaisselle est opaque ou si elle présente des taches circulaires. - Si la vaisselle est par contre collante ou si elle présente des rayures blanchâtres, il faudra réduire la dose de produit de rinçage.
Chargement du détergent
Pour ouvrir le couvercle du distributeur de détergent, appuyer légèrement sur la touche P. Introduire le détergent et refermer soigneusement le couvercle. Durant le lavage, le couvercle du distributeur sera ouvert automatiquement.
- Quand on sélectionne un programme avec prélavage chaud (lire le tableau des programmes), introduire une quantité supplémentaire de dédTangent dans le compartment G/H (selon les modèles).
- N'utiliser que des détergents spécifiques pour lave-vaiselle. L'emploi de détergents de bonne qualité est important pour obtenir d'excellents résultats de lavage.
Garder les emballages de détergent bien fermés en lieu sec, pour empêcher la formation de grumeaux qui compromettraient les résultats de lavage. Après leur ouverture, les produits ne doivent pas être gardés trop longtemps car le détergent perd de son efficacité.
- sent beaucoup de mousse et peuvent compromettre le fonctionnement du lave-vaisselle.
- Doser correctement la quantité de détergent car une quantité insuffisante provoque une élimination incomplète de la saleté, tandis qu'une quantité excessive n'augmente pas l'efficacité du lavage, mais ne représenté par contre qu'un gaspillage.
- Dans le commerce il existe des détergents liquides et en poudre qui se différencient par leur composition chimique et peuvent contenir des phosphates, ou bien en être dépourvus mais contenir des enzymes naturels.
- Les détergents avec phosphates agissent plus sur les graisses et sur les amides au-delà de 60°C.
- Les détergents enzymatiques exercent par contre leur force nettoyante même à de basses températures (de 40 à 55°C) et sont plus facilement biodégradables. Ces détergents permettent d'atteindre, à de basses températures, les mêmes résultats de lavage que l'on ne pourrait obtenir qu'avec des programmes à 65°C.
Pour la protection de l'environnement, nous conseillons l'emploi de détergents sans phosphates ni chlore.
L'introduction de détergent, même liquide, dans le réservoir du produit de rinçage endommagera le lave-vaiselle.
2.3 Avertissements et conseils généraux
Avant de procéder au premier lavage avec votre lave-vaisselle, il est opportun de suivre les conseils suivants concernant la nature de la vaisselle à laver et de son placement dans les paniers.
Il n'existe généralement pas de limites quant au lavage de la vaisselle d'usage domestique, mais dans certains cas il faudra tenir compte de ses caractéristiques.
Avant de disposer la vaisselle dans les paniers, il est nécessaire :
- d'éliminer les restes de nourriture les plus gros, comme par exemple les os ou les arêtes qui pourraient non seulement engorger le contrôle, mais endommager également la pompe de lavage;
- faire tremper les casseroles ou les poêles qui doivent sur leur fond des résidus de nourriture brûlée afin que ces derniers se détachent plus facilement; les placer ensuite dans le PANIER INFÉRIEUR.
Effectuer un prélavage de la vaisselle sous l'eau courante avant de la charger dans les paniers représente un gaspillage inutile d'eau.
Une disposition correcte de la vaisselle assure de bons résultats de lavage.
Attention!
S'assurer que la vaisse soit bien bloquée, qu'elle ne puisse pas se renverser et qu'elle n'entrave pas la rotation des bras de lavage durant le fonctionnement; - Ne pas introduire de petits objets dans les paniers; en tombant, ils pourraient bloquer les bras de lavage ou la pompe de lavage; - Les récipients tels que les tasses, les bols, les verres et les casseroles doivent toujours être disposés avec leur ouverture vers le bas et leur cavité oblique pour permettre l'écoulement de l'eau; - Ne pas disposer les articles de vaisselle les uns sur les autres ou de sorte à ce qu'ils se couvrent réciproquement; - Ne pas disposer les verres trop près les uns des autres car, en se touchant, ils pourraient se casser ou il pourrait y rester des taches.
S'ASSURER que la vaisselle utilisée soit indiquée pour lavage en lave-vaisse.
Vaisselle ne pouvant être lavée dans un lave-vaisse:
- Casseroles et vaisselle en bois : elles peuvent s'abimer à cause des températures de lavage élevées;
- Objets d'artisanat : ils peuvent rarement être lavés dans un lave-vaisselle. Les températures relativement élevées de l'eau et les détergents utilisés peuvent les endommager;
- Vaisselle en plastique: la vaisselle en plastique résistant à la chaleur doit être lavée dans le panier supérieur; Vaisselle objets en cuivre, étain, zinc et laiton: elle tend à se tacher;
- Argenterie : la vaisselle en argent peut se tacher;
- Verre et cristal : les objets en verre et en cristal peuvent généralement être lavés dans un lave-vaisseau. Cependant, il existe certains types de verre et de cristal qui deviennent opaques et qui perdent leur transparence après de nombreux lavages ; pour ce type de matériaux, nous conseillons de toujours utiliser le programme le moins agressif du tableau des programmes ;
- Vaisselle avec des décorations : les objets décorés se trouvant dans le commerce ont généralement une bonne résistance aux lavages dans les lave-vaiselle, même s'il peut arriver que leurs couleurs palissent après des lavages fréquents. En cas de doute sur la résistance des couleurs, il est opportun de laver peu de pièces à la fois pendant environ un mois.
2.4 Utilisation des paniers
Le lave-vaisselle a une capacité de 13 couverts, y compris la vaisselle de service.
PANIER inférieur
Le panier inférieur reçoit l'action du bras de lavage inférieur à l'intensité maximale et devra donc contenir la vaisselle la plus "difficile" et la plus sale.
Toutes les combinaisons et variétés de charge sont permises à condition que l'on prenne soin de disposer la vaisselle, les casseroles et les poêles de façon à ce que toutes les surfaces soient exposées aux jets d'eau provenant du bas.
Avec supports fixes
Pour exploiter au maximum l'espace dans le panier lorsque l'on charge de la vaisselle de grandes dimensions, certains modèles sont dotés de supports basculants pour assiettes en 2 ou 4 secteurs.
Avec supports basculants
Supports PANIER inférieur

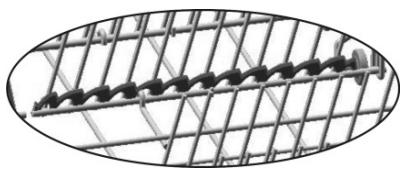

Certains modèles sont équipés de supports du panier inférieur utiles pour améliorer le séchage des assiettes. Les supports se trouvent dans le sachet des accessoires, pour les utiliser, les enfiler dans les logements prévus (voir figure).
Chargement du PANIER inférieur
Disposer soigneusement et verticalement les assiettes plates, creuses, à dessert et les plats. Les casseroles, les poêles et leurs couvercles correspondants doivent être retournés vers le bas. Disposer les assiettes creuses et celles à dessert en ayant toujours soin de laisser un espace entre elles.
Expériences de chargement :
PANIER supérieur
Il est conseillé de charger le panier supérieur avec de la petite vaisselle ou de la vaisselle d’une grandeur moyenne, comme par exemple des verres, des assiettes, des tasses à café ou à thé, des assiettes sans rebord et des objets légers en plastique, mais résistant à la chaleur. Si le panier supérieur est utilisé dans la position la plus basse, on pourra également y charger des plats à condition que ces derniers soient peu sales.
Chargement du PANIER supérieur
Mettre les assiettes tournées vers l'avant ; les tasses et les récipients creux seront placés avec l'ouverture tournée vers le bas. Le côté gauche du panier pourra être chargé avec les tasses et les verres disposés sur deux plans. Au centre on peut enfiler les assiettes et les assiettes à dessert verticalement dans les supports prévus.
Exemples de chargement :

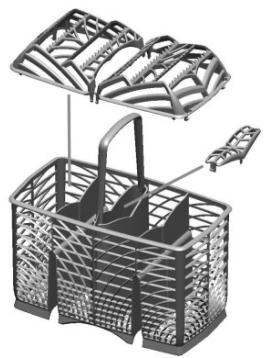

PANIER à couverts
Le panier à couverts est équipé de picots porte-couverts amovibles, dans lesquels sont placés les couverts de manière à rester suffisamment espacés pour permettre un passage optimal de l'eau. Les picots porte-couverts et le couvercle central se trouvent dans le sachet des accessoires. Le couvercle central a uniquement une fonction de protection.
Les picots peuvent être retirés et utilisés séparément.
Les couverts doivent être disposés dans le panier de façon homogène, le manche orienté vers le bas et en faisant particulièrement attention à ne pas se blesser avec la lame des couteaux. Il est destiné à contenir toute sorte de couverts, à l'exception des couverts ayant une longueur telle qu'elle interfère avec les bras de lavage supérieur. On peut disposer les louches, les cuillères en bois et les couteaux de cuisine dans le panier supérieur, en faisant attention à ce que la pointe des couteaux ne dépasse pas du panier.

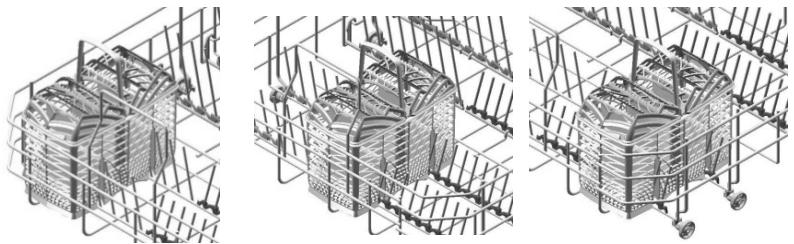

Le panier à couverts coulisse dans le sens transversal et peut être placé à n'importe quel endroit permettant une utilisation optimale de l'espace du panier inférieur.
TIROIR supérieur flexiduo (seulement sur certains modèles)
Il se compose de deux paniers indépendants coulissants et amovibles pour faciliter le chargement/déchargement des éléments. Divers types de chargement et de configuration sont possibles. Dans le panier droit réglé en position basse, il est par exemple possible de charger des tasses à thé, alors que l'extraction du panier gauche ou des deux paniers permet de placer de la vaisselle de grandes dimensions dans le panier supérieur.

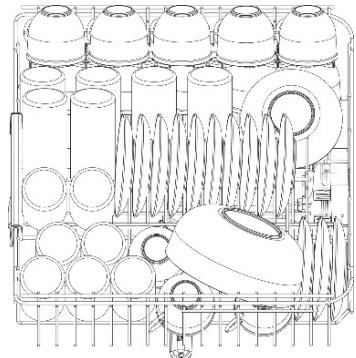

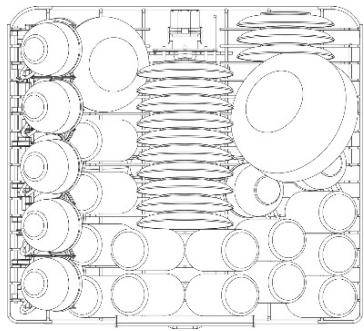

Exemples de chargement pour sale intensif:

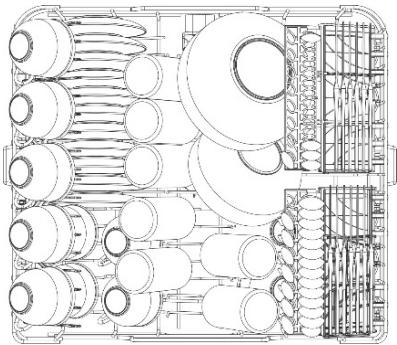

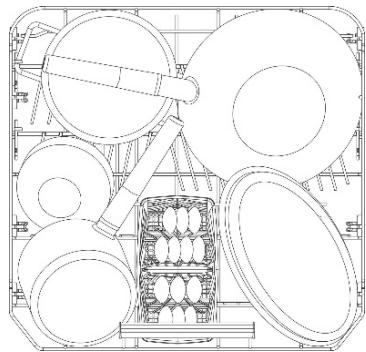

Exemples de chargement pour sale intensif:

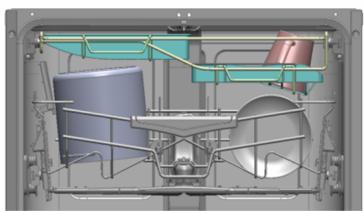

TIROIR SUPERIEUR FLEXIDUO (seulement sur certains modèles)
Selon les modèles, le panier peut être muni de certains accessoires ou de tous les accessoires suivants :
Supports pour tasses ou objets longs (louches, cuillères...), à gauche, ils peuvent être relevés s'ils ne sont pas utilisés. Support pour verres à long pied (glass holder), à gauche ; pour l'utiliser, le lever et le bloquer dans les crochets prévus. - Grilles à couverts, à droite, pour les couteaux et les petites cuillères ; pour la mise en place de ces dernières, extraire le support coulissant. Les grilles peuvent être relevées si elles ne sont pas utilisées. Supports centraux fixes ou mobiles. Les supports mobiles peuvent être bloqués en position verticale, posés sur le fond du panier s'ils ne sont pas utilisés, ou placés en position intermédiaire, selon les exigences.
Réglage du PANIER supérieur
Le panier supérieur est réglable en hauteur pour permettre le positionnement, dans le panier inférieur, d'assiettes ou de vaisselle de grandes dimensions.
Le réglage peut être de type A ou B, selon le modèle de lave-vaisselle.

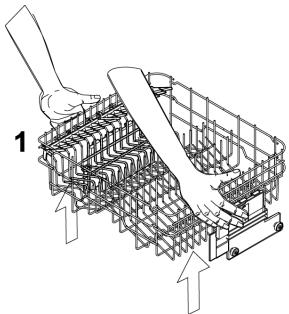

Version a: à extraction réglable sur deux positions.
Extraire les deux rails à glissière du panier ; Enlever les butées en les décrochant comme indiqué sur la figure ; Extraire le panier ; - Introduire les deux roues supérieures ou inférieures dans le rail selon le réglage désiré ; - Repositionner les butées dans la position d'origine ;
Le côté gauche et le côté droit du panier doivent always être positionnés à la même hauteur.
Version B: réglable sur trois positions des deux côtés.
Les côtés du panier doivent toujours être positionnés à la même hauteur.
- Lever le panier en le tirant par le bord supérieur (1), jusqu'au premier ou second déclic selon la hauteur désirée.
- Baisser le panier après l'avoir débloqué, en tirant le levier de déblocage (2).
Le réglage est également possible avec le panier charge ; dans ce cas, quand on le baisse, il est préférable de le retenir avec une main pour éviter des coups à la vaisselle.
3. Nettoyage et entretien
Avant d'effectuer l'entretien de l'appareil, enlever la fiche ou interrompre l'alimentation par le dispositif d'interruption omnipolaire.
3.1 Avertissements et conseils généraux
Éviter l'emploi de détergents abrasifs ou acides.
Les surfaces extérieures et la contre-porte du lave-vaisselle devront être nettoyées à intervalles réguliers à l'aide d'un chiffon moelleux et humide ou bien avec un détergent normal pour surfaces peintes. Les joints d'étanchéité de la porte devront être nettoyés avec une éponge humide. Il est périodiquement conseillé (une ou deux fois par an) de nettoyer la cuve et les joints pour éliminer la saleté ayant pu se déposer en utilisant un chiffon moelleux et de l'eau.
Nettoyage du filtre d'arrivée d'eau
Le filtre d'arrivée d'eau A situé à la sortie du robinet a besoin d'être périodiquement nettoyé. Après avoir fermé le robinet d'eau, dévisser l'extrémité du tuyau d'arrivée d'eau, stériliser le filtre A et le nettoyer délicatement sous un jet d'eau courante. Réinsérer le filtre A dans son logement et revisser soigneusement la bague du tuyau d'arrivée d'eau.
Nettoyage des BRAS de LAVAGE
Les bras de lavage sont facilement démontables pour permettre le nettoyage périodique des buses et prévenir des engorgements possibles. Les laver sous un jet d'eau et les réintroduire soigneusement dans leurs logements, en vérifier que leur mouvement circulaire ne soit en aucun cas entravé.
- Pour enlever le bras de lavage supérieur, il faut dévisser la bague de fixation R. Pour enlever le bras de lavage inférieur, il faut tout simplement le soulever vers le haut, en tirant au milieu. Pour enlever le bras de lavage orbital, il faut saisir le bras le plus long et soulever le bras orbital vers le haut. Laver les bras sous un jet d'eau courante et les réinsérer soigneusement dans leur logement. Après avoir remonté les bras de lavage, vérifier qu'ils tournent librement. Dans le cas contraire, vérifier s'ils ont été correctement montés.
Nettoyage du GROUPE filtrant
Il est opportun de contrôler périodiquement le microfiltre central C et, s'il le faut, le nettoyer. Pour l'enlever, il faut saisir les languettes, tourner dans le sens contraire des aiguilles d'une montre et soulever vers le haut ; pousser en bas le filtre central D pour l'extraire du microfiltre ; séparer les deux parties qui composent le filtre en plastique en appuyant sur le corps du filtre dans la zone indiquée par les flèches ; retirer le filtre central en le soulevant.
Instructions et conseils pour un BON entretien :
- Les filtres doivent être nettoyés à l'eau courante avec une brosse dure.
- Vérifier qu'il n'y ait pas de résidus alimentaires sur le contrôle lorsque vous enlevez celui-ci. Ces résidus, en tombant dans la vidange, pourraient bloquer certains composants hydrauliques ou obstruer les trous des bras d'aspersion.
- Il est indispensable de nettoyer les filtres attentivement et selon les indications susmentionnées : le lave-vaiselle ne peut pas fonctionner si les filtres sont engorgés.
- Remettre soigneusement les filtres dans leur logement afin d'éviter d'endommager la pompe de lavage.
Si le lave-vaissellreste inutilise pendant longtemps:
Effectuer le programme de trempage deux fois de suite. - Débrancher la fiche de la prise de courant. - Laisser la porte légèrement ouverte de sorte à empêcher la formation de mauvaises odeurs à l'intérieur de la cuve de lavage. - Remplir le doseur de produit pour le rinçage. Fermer le robinet de l'eau.
Avant de réutiliser le lave-vaisselle après un arrêt prolongé:
- Contrôler qu'il n'y ait pas de dépôts de boue ou de rouille à l'intérieur de la tuyauterie ; si tel est le cas, laisser couler l'eau du robinet d'alimentation pendant quelques minutes. Rebrancher la fiche dans la prise de courant. Raccorder le tuyau flexible d'alimentation d'eau et rouvrir le robinet.
Élimination de PETITS inconvénients
Dans certains cas, il est possible d'éliminer personnellement des eventuels inconvenients avec l'aide des instructions suivantes :
Si le programme ne démarre pas, vérifier que :
Le lave-vaisse soit branché au réseau électrique ; La distribution d'énergie électrique n'ait pas été interrompue ; Le robinet de l'eau soit ouvert ; La porte du lave-vaisselle ait été correctement fermée.
Si de l'eau stagné dans le lave-vaisse, vérifier que :
le tuyau d'évacuation ne soit pas plié ; le siphon de vidange ne soit pas bouché ; les filtres du lave-vaisselle ne soient pas engorgés.
Si la vaisselle n'est pas propre, vérifier que :
le détergent ait été introduit en quantité suffisante; - il y ait du sel régénérant dans le réservoir spécifique; - la vaisselle ait été disposée correctement; - le programme sélectionné soit approprié au type et au degré de saleté de la vaisselle; - tous les filtres soient propres et correctement insérés dans leurs logements; - les orifices de sortie d'eau des bras de lavage ne soient pas bouchés; - aucun objet n'ait bloqué la rotation des bras de lavage.
Si la vase ne s'est pas ou reste opaque, vérifier que :
- il y ait du produit de rinçage dans le distributeur spécifique ; le réglage de la distribution de ce produit soit correct ;
- le détergent utilisé soit d'une bonne qualité et qu'il n'ait pas perdu ses caractéristiques (par exemple à cause d'une conservation avec l'emballage ouvert).
Si la vaisselle présente des rayures, des taches... vérifier que :
le réglage du dosage du produit de rincassage ne soit pas excessif.
Si des traces de rouille sont visibles dans la cuve :
- La cuve est en acier inox résistant à la corrosion et donc d'éventuelles taches de rouille sont dues à des éléments externes (traces de rouille provenant de conduites de l'eau, de casseroles, de couverts, etc.). Pour éliminer ces taches, il existe dans le commerce des produits spécifiques. Vérifier que les justes doses de détergent soient utilisées. Certains détergents peuvent être plus corrosifs que d'autres.
- Vérifier que le bouchon du réservoir du sel soit bien fermé et que le réglage de l'installation de l'adoucisseur d'eau soit correct.
Si, après l'application des instructions susmentionnées, les anomalies de fonctionnement devaient persister, il faudra contacter le centre d'assistance technique autorisé le plus proche.
ATTENTION: les interventions effectuées sur l'appareil par un personnel non autorisé ne sont pas couvertes par la garantie et sont donc à la charge de l'usager.
4. Guide de dépannage
Le lave-vaiselle est doté d'un système d'autodiagnostic à même de relever et de signaler une série prédéfinie de pannes possibles.
TABLEAU DES ANOMALIES RELEVÉES PAR LE SYSTÈME D'AUTODIAGNOSTIC
| ANOMALIE | DESCRIPTION |
| E 01 | Intervention du système anti-débordement (s'il estprésent). |
| E 02 | Intervention du système qui limite le niveau d'eau dans le lave-vaisselle. |
| E 03 | La machine ne chauffe pas l'eau. |
| E 04 | Sonde de température débranché. |
| E 05 | La machine n'est pas en mesure de charger l'eau. |
| E 06 | La machine n'évacue pas l'eau de la cuve. |
| E 07 | La machine n'est pas en mesure de mesurer de façon précise la quantité d'eau chargée. |
| E 08 | Anomalie du système de distribution de l'eau dans le paniers. |
| E 09 | Anomalie système d'arrivée de l'eau. |
| E 11 | Motopompe de lavage ne fonctionne pas |
Si une situation d'alarme se produit, la machine interrompt le programme de lavage.
- Les alarmes E1, E2, E3, E4, E8, E9 provoquent la conclusion immédiate du programme en cours.
- Les alarmes E5, E6 interrompent le programme en cours et lorsque la cause est résolue, le programme reprend.
- L'alarme E7 est visualisée à la fin du cycle qui termine étant donné que le fonctionnement du lave-vaisselle n'est pas compromis. E11: S'adresser au service après-vente.
Pour permettre à zéro une alarme, il faut:
ouvrir et fermer la porte ; ou bien, éteindre et rallumer la machine. Il est maintenant possible de reprogrammer le lave-vaisselle.
Si l'anomalie persiste, se mettre en contact avec le service assistance agréé.
