WIGO 110 BIBX1 NOIR - Subwoofer AUDIO PRO - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Subwoofer actif
Marque	AUDIO PRO
Modèle	WIGO 110 BIBX1 NOIR
Couleur	Noir
Dimensions (L x H x P)	320 mm x 444 mm x 444 mm
Poids net	14,0 kg
Puissance amplificateur (RMS)	200 Watts
Haut-parleur de graves	10 pouces (woofer)
Réponse en fréquence	27 Hz - 100 Hz
Filtre passe-bas	50 - 100 Hz, 24 dB/octave
Filtre passe-haut (satellites)	100 Hz, 6 dB/octave
Entrées	1 entrée ligne (MONO) bas niveau, 1 entrée haut-parleur niveau élevé
Sorties	1 sortie haut-parleur vers satellites
Réglages	Volume, phase (0° / 180°), filtre passe-bas
Mode veille	Automatique (après 20 min sans signal) ou ON
Alimentation secteur	230 V ~ 50 Hz
Fusible	T1AL
Consommation	Non spécifiée
Technologie	ACE-BASS (commande électronique du haut-parleur)
Protection	Protection contre les surcharges
Nettoyage	Utiliser un chiffon doux et sec. Ne pas utiliser de produits abrasifs ou de solvants.
Précautions	Ne pas ouvrir l'appareil, ne pas exposer à l'eau ou à l'humidité. Débrancher avant tout branchement.

FOIRE AUX QUESTIONS - WIGO 110 BIBX1 NOIR AUDIO PRO

Comment brancher le subwoofer WIGO 110 à un amplificateur avec sortie subwoofer ?

Utilisez le câble fourni pour relier la sortie SUBWOOFER de votre amplificateur à l'entrée LINE IN du caisson. Les enceintes satellites se branchent directement sur l'amplificateur.

Comment brancher le subwoofer à un amplificateur sans sortie subwoofer ?

Branchez les câbles d'enceintes entre les sorties haut-parleur de l'amplificateur et les entrées SPEAKER INPUT du caisson (respectez les polarités + et -). Connectez ensuite les enceintes satellites aux sorties SPEAKER OUTPUT du caisson.

Comment régler le filtre passe-bas (Low Pass) ?

Tournez le bouton LOW PASS pour ajuster la fréquence de coupure entre 50 et 100 Hz. Plus la valeur est basse, moins le subwoofer reproduit de fréquences aiguës. Ajustez en fonction de vos enceintes satellites.

Que faire si le subwoofer ne s'allume pas ou ne se met pas en veille ?

Vérifiez que l'interrupteur secteur (9) est sur ON. Si le mode STANDBY est sur AUTO, l'appareil se met en veille après 20 minutes sans signal. Pour un fonctionnement continu, placez-le sur ON. Assurez-vous que le fusible T1AL n'est pas grillé.

Comment utiliser le commutateur de phase (0°/180°) ?

Selon la position du subwoofer par rapport aux satellites, essayez les deux positions. La position qui donne un son plus ample et naturel est la bonne. En général, si le caisson est éloigné des enceintes, la position 180° peut améliorer la cohérence.

Où placer le subwoofer pour un meilleur rendu ?

Placez-le à environ 10 cm des murs ou dans un coin. Si les basses sont trop fortes, éloignez-le du coin ou réduisez le volume. Idéalement, placez-le sur le même mur que les enceintes avant.

Comment nettoyer le subwoofer ?

Utilisez un chiffon doux et sec. N'utilisez jamais de produits chimiques, d'alcool ou de nettoyants abrasifs. Ne laissez pas pénétrer de liquide dans l'appareil.

Que signifie le voyant bleu/rouge sur le panneau avant ?

Le voyant bleu indique que le subwoofer est allumé et actif. Le voyant rouge (ou la lampe rouge) peut indiquer la mise sous tension ou un mode veille selon les modèles. Consultez la notice pour plus de détails.

Le subwoofer produit un ronflement ou un bruit de fond, que faire ?

Vérifiez les connexions des câbles d'entrée et de sortie. Assurez-vous que les câbles ne sont pas endommagés. Essayez de changer la prise secteur ou d'utiliser un filtre secteur. Si le problème persiste, contactez le service après-vente.

Quelle est la puissance et la taille du haut-parleur ?

L'amplificateur intégré délivre 200 Watts RMS. Le haut-parleur de graves est un woofer de 10 pouces (25,4 cm).

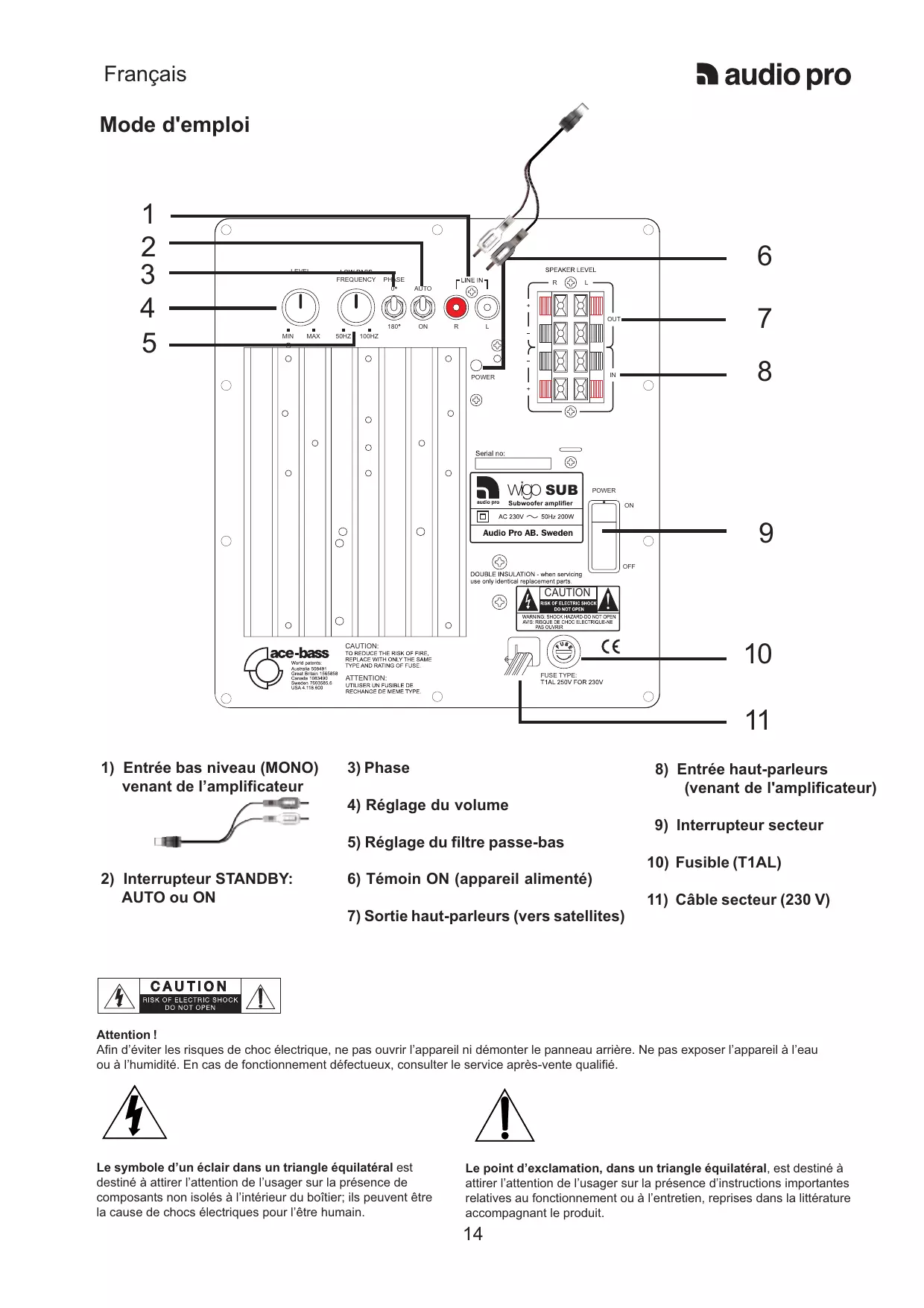

MODE D'EMPLOI WIGO 110 BIBX1 NOIR AUDIO PRO

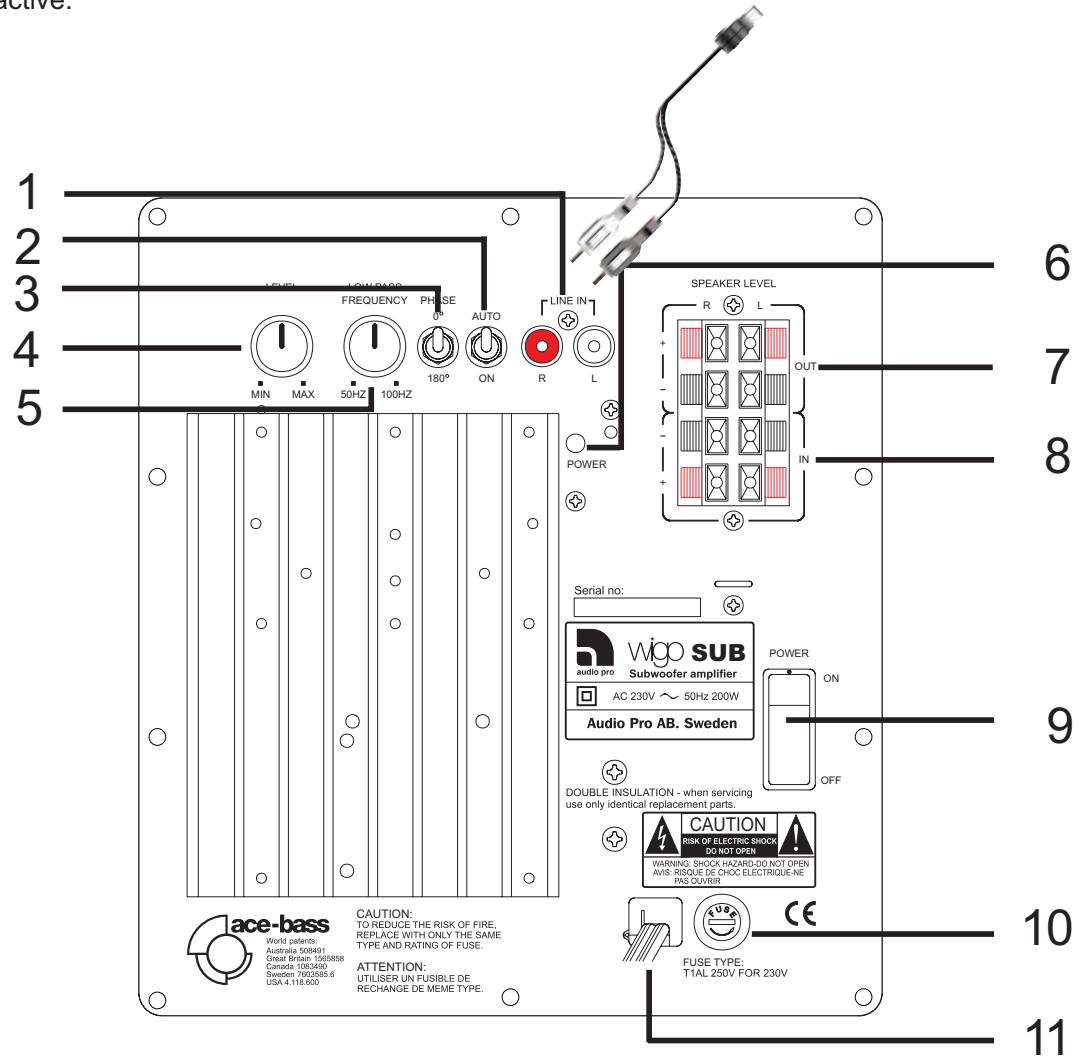

(FR) Mode d'emploi (14)

1) Entrée bas niveau (MONO) venant de l'amplificateur

2) Interrupteur STANDBY: AUTO ou ON

3) Phase
4) Réglage du volume
5) Réglage du contrôle passage-bas
6) Témoin ON (appareil alimenté)
7) Sortie haut-parleurs (vers satellites)

8) Entrée haut-parleurs (venant de l'amplificateur)
9) Interrupteur secteur
10) Fuseible (T1AL)
11) Câble secteur (230 V)

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

Attention!

Afin d'éviter les risques de chic électrique, ne pas ouvrir l'appareil ni démonter le panneau arrêté. Ne pas exposer l'appareil à l'eau ou à l'humidité. En cas de fonctionnement défectueux, consulter le service après-vente qualifié.

Le symbole d'un éclair dans un triangle équilatéral est destiné à attirer l'attention de l'utilier sur la présence de composants non isolés à l'intérieur du boîtier; ils peuvent être la cause de chocs électriques pour l'être humain.

Le point d'exclamation, dans un triangle équilatéral, est destiné à attirer l'attention de l'utilier sur la présence d'instructions importantes relatives au fonctionnement ou à l'entretien, reprises dans la litterature accompagnant le produit.

Nous vous félicitons d'avoir besoin le caisson d'extrêmes-graves (Subwoofer) Audio Pro qui vous entraînera dans un monde sonore nouveau.

L'Audio Pro subwoofer constitue un produit unique conçu au départ de techniques innovantes. Son installation et son usage sont juste aïés. Le subwoofer fonctionne selon l'incomparable technique Audio Pro ace-bass. Associée à l'amplificateur intégré, au haut-parleur de graves à course longue et à une ébénisterie extrémement résistante, elle offre une reproduction des graves naturelle et profonde à un niveau sonore que vous n'aviez jamais imagné.

L'Audio Pro subwoofer offre des performances extraordinaires et une foule de possibilités. Pour obtenir le maximum de votre nouveau caisson d'extrêmes-graves, nous vous recommendons de passer quelques moments afin de dire soigneusement ces instructions avant de brancher et d'utiliser votre apparéil.

Qu'est-ce « ACE-BASS »?

En principe, pour un système normal d'enceintes, il y a lieu de respecter les paramétres mécaniques du haut-parleur (woofer). Des basses extrêmes graves nécessitant, en general, un caisson de grande dimension. Grâce à la technologie « ACE-BASS » l'enceinte est commandée électroniquement, permettant à Audio Pro de produit des subwoofer actifs ultra compacts reproduisant des extrêmes graves. Le subwoofer activé est ainsi obligé de fonctionner de telle sorte comme s'il se trouvait dans un caisson de plus grande dimension.

1. DEBALLAGE

Déballez l'Audio Pro subwoofer avec soin et assurez-vous qu'il n'y ait aucun dégât. Conservez si possible le carton d'emballage. Il vous viendra à point lors d'un déménagement.

Si l'appareil avait etre endommagé, contactez immediatementYOUR detaillant.

2. INSTALLATION

Il existe plusieurs possibilités pour connecter votre caisson d'extrêmes-graves à une installation HiFi ou Home Theater. Nous en décrivons deux dans les pages qui suivent.

NOTE IMPORTANTE! Ne jamais brancher le cable secteur avant que tous les autres branchements n'aiient eté effectués.

2.1 A un amplificateur/pre-ampilateur avec sortie « Subwoofer »

Branchez le cable livre entre la sortie subwoofer de votre amplificateur à la prise LINE IN de votre nouveau caisson d'extrêmes-graves.

Le signal audio passe alors de la sortie subwoofer de l'amplificateur à l'amplificateur intégré du caisson d'extrêmes-graves. En agissant sur le réglage LOW PASS, vous pouze faire varier la fréquence supérieure du caisson d'extrêmes-graves de 50Hz à 100Hz.

Notez:

Branchez les enceintes satellites directement aux prises correspondantes de l'amplificateur.

2.2 Aux prises haut-parleurs (Niveau élevé)

Branchez les câbles pour haut-parleur entre les
sorties haut-parleur de votre amplificateur et les
entées haut-parleur du caisson d'extrêmes-graves.
Vérifiez soignement la concordance des polarités
des cables (+à + et - à -). Branchez à la fois les
canaux Droit et Gauche. Les enceintes satellites sont
à connecter aux prises SPEAKER OUTPUT de votre
caisson d'extrêmes-graves. Vérifiez ici aussi la
concordance des polarités (+à + etc.)
Dans cette configuration, la fréquence du filtré PASSE
HAUT des enceintes satellites est ajustée
automatiquement à 100Hz

3. FONCTIONS

Interrupteur secteur (9)

Fait passer l'amplificateur intégré du caisson d'extrêmes-graves du mode ON au mode OFF. Assurez-vous qu'il est en position OFF durant l'instruction.

Placez l'interrupteur secteur sur OFF si vous prévoyez une assez longue période de non'utilisation.

Interrupteur STANDBY (2)

Mode « AUTO »: mise en vue automatique de l'amplificateur intégré après 20 minutes d'absence de signal

Mode « ON » : l'amplificateur intégré du subwoofer est mis en fonctionnement

Indicateur Mise sous tension (6)

La lampe rouge indique la mise sous tension du subwoofer : mode « en fonctionnement » ou « eniste »

Indicateur Mise sous Ténsion/En fonctionnement (Del Bleu)

L'indicateur DEL bleu donne le statut du subwoofer. La lampe bleue indique que le subwoofer est activé.

Bouton de volume (4):

Vous pouvez régler le niveau sonore du caisson d'extrêmes-graves. Agissez avec précaution sur ce réglage en vous rappelant que cet apparéil peut produit une énergie importante.

Low Pass (5):

La fréquence du filtré passée-bas peut être régée de 50 à 100 Hz. Cette caractéristique unique vous permit d'adapter avec précision votre caisson d'extrêmes-graves aux enceintes satellites. Les fréquences les plus basses seront reproduites uniquement par le caisson d'extrêmes-graves qui déchargerera ainsi les enceintes satellites de cette tâche difficile et ingrate. Ces dernières n'en restitueront que比较好 les fréquences graves supérieures, moyennes et élevées.

Phase (3):

Suivant la disposition du cession de graves par rapport aux enceintes satellites, on peut être améné à inverser la phase du cession de graves pour obtenir un son de meilleure qualité, on commute alors l'inverser de la position 0 à la position180.

4. EMPLACEMENT

Votre caisson d'extrêmes-graves Audio Pro est conçu pour réproduire les informations musicales dans les plages sonores situées sous les 100 Hz. comme l'oreille humaine est incapable de localiser l'origine des sons graves, l'emplacement du caisson d'extrêmes-graves importe assez peu. La pente très raide des filtres passer-bas des caissons d'extrêmes-graves Audio Pro facilité le placement dans votre salle deSEDJour. Nous vous conseillons néanmoins de vous conformer aux lois acoustiques de la manière suivante:

1. Pour que le localonne au mieux, placez le caisson d'extremes-graves a environ 10 cm des murs d'un coin. Si les graves sont exagerees, eloignez quelque peu le caisson du coin ou modifiez le niveau.
2. C'est en procédant à quelques essais que vous trouvrez l'emplacement le plus ajustat. Un conseil: placez le caisson au pied du mur où sont situées les enceintes satellites.
3. Ne recouvre jamais le caisson d'extrêmes-graves ou de telle manière que l'amplificateur intégré ne soit recouvert.

5. PROBLEMES?

Si vous deviez rencontres des problèmes durant l'usage de votre caisson d'extrêmes-graves, vérifie les points suivants. Si le problème avait subsister, consultez votre revendeur.

1. Contrôlez si tous les branchements ont été opérés correctement. Vérifiez que l'un des cables ne soit pas endommagé ou en court-circuit.
2. L'Audio Pro subwoofer dispose d'une protection efficace contre les surcharges. Elle évite que votre caisson d'extrêmes-graves ne soit endommagé par des niveaux sonores trop élevés.

6. SPECIFICATIONS TECHNIQUES

Amplificateur(RMS): 200 Watt

HP de graves: 10" woofer

Response en fréquences: 27-100Hz

Filtre salle-bas: 50 - 100Hz, 24dB/octave

Filtre salle-haut: 100Hz, 6dB/octave

Dimensions:(L). 320 mm

(H) 444 mm
(P). 444 mm

Poids:(net) 14,0Kg

Ces spécifications peuvent être modifiées sans préavis, Audio Pro étant soucieux d'une amélioration constante de ses produits.
