MODE D'EMPLOI VIP160 DARTY

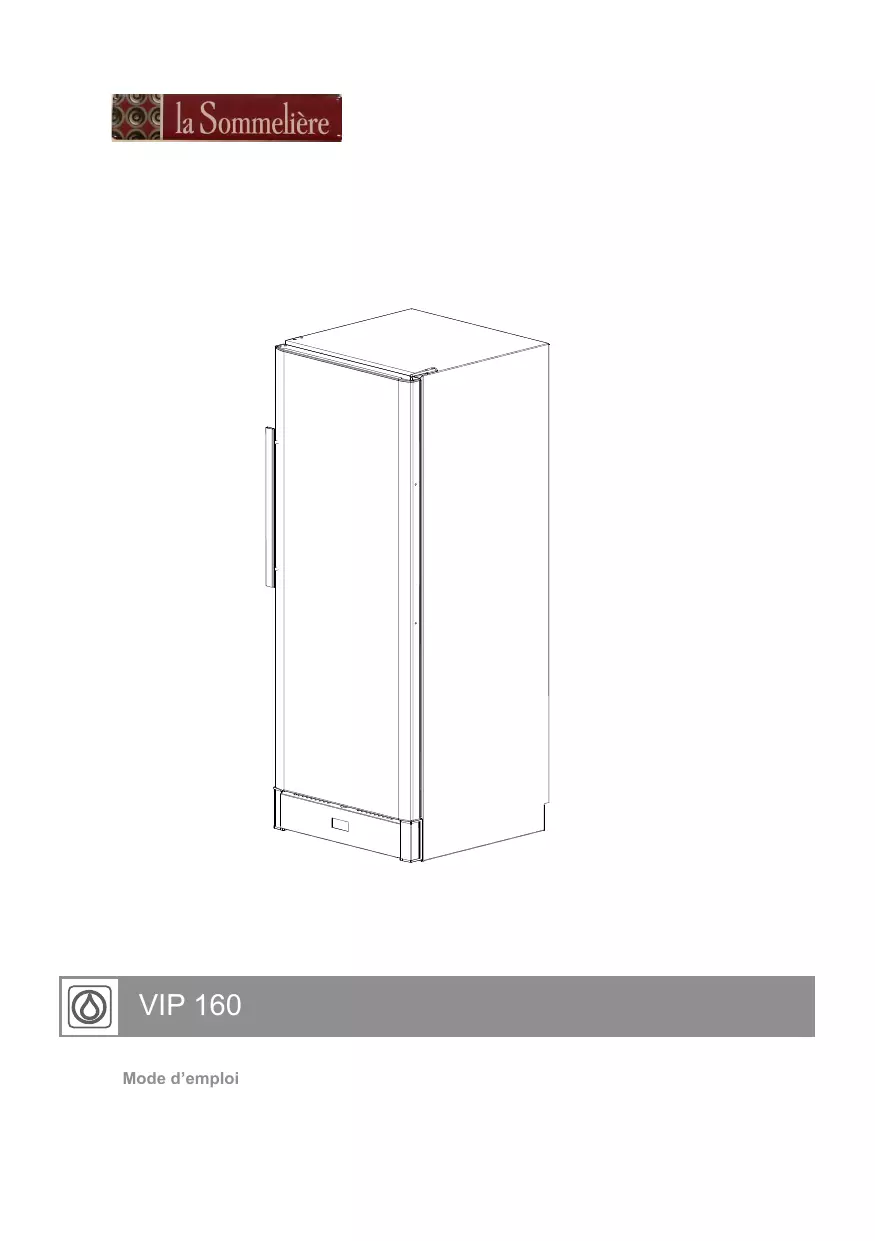

VIP 160 Mode d’emploi

Avant d’utiliser le réfrigérant. Dans le cas où cet appareil contient du réfrigérant à l’hydrocarbone veuillez suivre les directives énumérées ci-dessous.

AVERTISSEMENT: L’appareil ne doit pas être

AVERTISSEMENT: Cet appareil n’est pas

Puisque l’appareil contient un réfrigérant inflammable, il est essentiel de s’assurer que les conduits du fluide réfrigérant ne sont pas endommagés. La norme EN378 précise que la pièce dans laquelle vous installez votre appareil doit posséder un volume de 1 m³ par 8 g de réfrigérant avec des hydrocarbures utilisés dans l’appareil afin d’éviter la formation de mélanges gaz/ air inflammables dans la pièce où l’appareil est installé dans le cas où il y aurait une fuite dans le circuit du de réfrigérant. La quantité de réfrigérant utilisée dans votre appareil est indiquée sur la plaque signalétique. conçu pour une utilisation par de jeunes enfants ou des personnes handicapées sauf si elles sont sous la surveillance dún adulte responsable. Les enfants ne doivent pas jouer avec l’appareil. ●● Conserver les clés dans un endroit hors de portée des enfants. ●● Avant de faire l’entretien ou le nettoyage de l’appareil, débranchez-le de son alimentation. ●● Si le fil d’alimentation est endommagé, il doit être remplacé par le fabricant, des représentants ou des professionnels agrees afin d’éviter les dangers.

AVERTISSEMENT: Gardez les ouvertures de

ventilation sur le boîtier de l’appareil, ou sur la structure incorporée, libres de toute obstruction. ●● La formation de givre sur les parois intérieures de l’évaporateur et les parties supérieures est un phénomène naturel et normal retirez le givre avec un chiffon sec.

AVERTISSEMENT: Ne pas utiliser d’appareils

mécaniques ou autres moyens pour accélérer la décongélation sauf ce qui est recommandé par le fabricant. ●● Prenez note que toute modification de l’appareil annulera toutes les garanties et la responsabilité du fabricant.

AVERTISSEMENT: Ne pas endommager le

système de réfrigération.

AVERTISSEMENT: Ne pas utiliser d´appareils

électriques à l’intérieur du compartiment de stockage sauf s’ils sont recommandéspar le fabricant.

Pour apprendre à connaître votre réfrigérateur. Éclairage Filtre à charbon Clayette en bois Joint d’étanchéité Plaque signalétique Poignée de porte Plinthe Panneau de commande Serrure Pieds réglables fig.1

• Sommaire. Avant d’utiliser le congélateur p. 2
• Mise en service et installation. Pour apprendre à connaître votre réfrigérateur p. 3
• Mise en place Pour des raisons de sécurité et de fonctionnement, l’appareil ne doit pas être placé à l’extérieur. Avant la mise en service p. 4
• Mise en service et installation p. 4
• Placer l’appareil sur une surface plane et horizontale, dans un local sec et bien ventilé (max. 75 % d’hygrométrie relative). Ne jamais placer l’appareil près de sources de chaleur telles que cuisinières ou radiateurs, et éviter de le placer au rayonnement direct du soleil ou d’une autre source de chaleur. Caracteristiques techniques p. 6
• Porte réversible p. 7
• Utilisation et fonctionnement p. 8
• Dégivrage, nettoyage et entretien p. 10
• Recherche de pannes éventuelles p. 11
• Garantie, pièces de rechange et service après-vente p. 12
• Mise au rebut Avant la mise en service. À réception, contrôler que l’appareil n’est pas endommagé. Les dommages dûs au transport doivent être notifiés à votre fournisseur avant toute utilisation de votre réfrigérateur. Enlever l’emballage. Nettoyer l’intérieur de l’appareil à l’eau tiède additionné de produit à vaisselle non-agressif. Rincer à l’eau claire et essuyer à fond (voir chapitre nettoyage). Utiliser un chiffon doux. Si pendant le transport, l’appareil a été couché ou s’il a été stocké dans un environnement froid (température inférieure à +5 °C), il doit être placé en position verticale et rester ainsi au moins une heure avant d’être mis en service. Température ambiante La classe climatique est indiquée sur la plaque signalétique (voir fig. 1 page 3 et fig. 11 page 12). Elle indique dans quelle plage de température ambiante le réfrigérateur fonctionne de façon optimale. Les armoires à vin avec fonction hiver fonctionnent cependant jusqu’à une température ambiante de 5 °C. Classe climatique Température ambiante autorisée p. 13

+18 ºC à +43 ºC Installation. La surface sur laquelle l’appareil est placé doit être plane et horizontale. Ne pas utiliser de cadre ou autre support. L’appareil peut être installé comme unité indépendante le long d’un mur, être encastré dans un élément de cuisine, ou placé côte à côte avec d’autres appareils (fig. 2 et 3).

L’appareil vu de dessus.

Si l’appareil est placé près d’un mur, s’asque la distance au mur est suffisante pour que la porte puisse être assez ouverte pour retirer les rayonnages (fig. 4). surer

Ventilation. Il est important que l’appareil soit bien ventilé et que l’air puisse circuler librement audessus, en dessous et autour de l’appareil. Les figures ci-dessous illustrent la façon dont la circulation d’air peut être assurée (fig. 5 et 6). fig. 2

Les pièces intercalaires au dos de l’appareil sont là pour assurer la circulation d’air. Monter les deux caches livrés avec l’appareil (voir fig. 7) fig. 7 Mise en place. Il est important que l’appareil soit placé sur une surface parfaitement plane. Pour ce faire, ajuster les pieds réglables de devant en les tournant pour lever ou baisser (fig. 8). Contrôler à l’aide d’un niveau que l’appareil est bien positionné. Caracteristiques techniques. Ce dispositif est conforme aux directives de l’U.E. le concernant, y compris la Directive 2006/95/CEE sur la Basse Tension et la Directive 2004/108/CE sur la Compatibilité Electromagnétique. La plaque signalétique placée à l’intérieur comporte divers renseigne­ments techniques ainsi que le numéro de modèle et de série.

Porte réversible. La porte peut s’ouvrir aussi bien à droite qu’à gauche ; pour modifier son sens d’ouverture, procéder de la manière suivante :

1. Coucher l’appareil et enlever la

2. Démonter la charnière supérieure

3. Retourner la porte de verre

4. Démonter avec précaution les plaques

qui recouvrent les côtés du socle, à l’aide d’un tournevis plat à rainure.

5. Tirer sur le gond ...

... et le remettre du côté opposé.

6. Dévisser la broche à l’aide d’un tournevis

7. Une fois la broche dégagée, l’enlever

par le haut avec le tambour de la serrure, et la remonter du côté opposé.

8. Remonter du côté opposé les plaques

des côtés du socle en les pressant jusqu’au déclic.

9. Remettre la porte sur le gond du bas,

puis remonter et visser la charnière du haut. 10. Après l’inversion du sens d’ouverture de la porte, il est important de vérifier que le joint d’étanchéité recouvre correctement le pourtour de la porte. Si cela n’est pas le cas, il est possible, à l’aide d’un sèche-cheveux, de chauffer avec précaution le joint d’étanchéité sur toute sa longueur. et de le tirer légèrement afin que la porte soit de nouveau étanche. Attention à ne pas trop chauffer le joint d’étanchéité au risque de le faire fondre !

Utilisation et fonctionnement. fig. 9 Commande électronique La commande électronique assure le maintien des températures programmées dans les deux parties de l’appareil. Ceci grâce à un contrôle perfectionné du système de refroidissement, de l’élément chauffant et du ventilateur. Après une éventuelle panne de courant, l’appareil garde en mémoire la température programmée. régnant dans la partie inférieure de l’appareil. L’indicateur de température est équipé d’un filtre intégré simulant la température régnant dans les bouteilles. C’est pourquoi l’indicateur ne réagit pas aux variations de courte durée de la température de l’air. La commande électronique assure les fonctions suivantes : Le thermostat est équipé d’un dispositif de sécurité-enfant. Pour activer cette fonction, appuyer simultanément sur les touches « haut et bas ». Après 3 secondes environ, la mention « Pof » s’affiche en clignotant. Ensuite, l’écran retourne à l’indication normale des températures du moment. Il est possible de voir les températures programmées en appuyant respectivement sur SET 1 et SET2. Réglage des températures ●● Interrupteur marche/arrêt ●● Interrupteur d’éclairage* ●● Réglage des températures ●● Indication des températures ●● Dégivrage automatique ●● Alarme en cas de température trop haute ou trop basse Pour désactiver le dispositif de sécuritéenfant, appuyer simultanément sur les touches « haut et bas ». Après 3 secondes environ, la mention « Pon » s’affiche en clignotant, et la température peut être réglée.

• La lumière peut être allumée en permanence ou seulement lorsque la porte est ouverte. Affichage des températures Réglage de la température dans le haut de l’appareil L’écran affiche les températures des deux compartiments. Le chiffre du haut indique la température régnant dans le haut de l’appareil. Le chiffre du bas indique la température Appuyer sur SET1. La température dans le haut de l’appareil peut alors être montée

ou baissée au moyen des touches « haut et bas ». La température peut être ajustée entre 8 et 22 °C. compresseur en marche. Réglage de la température dans le bas de l’appareil Le réglage typique à cet usage est la combinaison haut/bas de 16/6. Ce réglage permettra une diffusion de la température jusqu’au bas de l’armoire pour la conservation de différents types de crus, de la façon suivante, en partant du haut: Réglage multi-zone pour les températures de chambrage Appuyer sur la touche SET2. La température dans le bas de l’appareil peut alors être montée ou baissée à l’aide des touches « haut et bas ». La température peut être ajustée entre 5 et 22 °C. ●● - vins rouges corsés +16 à +19 °C ●● - vins rosés et rouges légers +12 à +16 °C Dispositifs d’alarme ●● - vins blancs +10 à +12 °C Il y a une « sous-alarme » pour le capteur basse température et une « sur-alarme » pour le capteur haute température. L’alarme se manifeste par un bip et un avertissement sur l’écran. Alarme pour haute température : Bip + message « Hi » sur l’écran alternant avec l’affichage de la température du moment. Alarme pour basse température : bip + message « Lo » sur l’écran alternant avec l’affichage de la température du moment. ●● - champagnes et vins mousseux +6 à +8 °C Il est recommandé de servir les vins à quelques degrés en-dessous de la température souhaitée, le vin reprenant quelques degrés lorsqu’il est servi dans les verres. Réglage zone unique pour conservation à long terme. Pour la conservation longue durée des vins, le réglage recommandé est de 12/12 °C. Un réglage identique dans le haut et dans le bas permettra au système réfrigérant d’assurer une température homogène dans la totalité de l´armoire. Cependant, la température ambiante infiltrera lentement la porte la canosserie, causant une légère différence de température entre le haut et le bas. Il est possible de régler le seuil de température qui déclenchera l´alarme la position 5 de la sous-alarme est toujours 3 ° C. Celle-ci est activée si la température a est inférieure à 3 °C pendant plus de 10 minutes. Le bip peut être annulé par une pression sur n’importe quelle touche du thermostat. Pour faire disparaître l’alarme de l’écran, appuyer sur la touche on/off, d’abord pour annuler l’alarme, ensuite pour remettre le La différence oscillera entre 0 et 3 °C, selon la température extérieure.

Dégivrage, nettoyage et entretien. Dégivrage automatique du réfrigératur. Le dégivrage du réfrigérateur est automatique ; l’eau de dégivrage s’écoule par un tuyau et est recueillie dans un bac spécial placé au-dessus du compresseur. Elle s’évapore ensuite sous l’action de la chaleur dégagée par le compresseur. Nettoyer de temps à autre le bac de collecte de l’eau de dégivrage. Nettoyage. Couper l’alimentation à l’aide du bouton marche-arrêt lorsque l’appareil doit être nettoyé. Il est préférable et plus efficace d´utiliser un mélange d’eau tiède et d’une faible quantité de liquide à vaisselle (max. 65 °C). Ne jamais utiliser de produits de nettoyage abrasifs. Utiliser un chiffon doux. Rincer à l’eau claire et bien essuyer. La goulotte destinée à l’écoulement de l’eau de condensation de l’évaporateur se trouve en bas sur la paroi du fond à l’intérieur de l’appareil. S’assurer qu’elle reste toujours propre. Utiliser un produit désinfectant de type Rodalon : en faire couler quelques gouttes dans l’orifice d’écoulement deuxtrois fois par an. Nettoyer ensuite avec un cure-pipe en coton ou équivalent. Ne jamais utiliser d’instrument pointu ou tranchant. Le joint d’étanchéité de la porte nécessite un nettoyage régulier afin d’éviter qu’il ne se décolore et pour garantir sa longévité. Utiliser de l’eau claire. Après nettoyage du joint d’étanchéité de la porte, contrôler qu’il assure toujours l´etanchéité de l´appareil. Enlever la poussière accumulée sur le condensateur le compresseur et dans l’espace compresseur à l’aide d’un aspirateur.

Recherche de pannes éventuelles. Panne Cause possible Solution L’appareil est ne fonctionne pas! L’appareil est éteint. Appuyer sur le bouton marchearrêt. Panne de courant ; fusible grillé ou disjoncteur déclenché ; prise mal enfoncée. Contrôler l’alimentation électrique. Contrôler le fusible ou le disjoncteur. De l’eau s’écoule dans le fond du réfrigérateur. L’orifice d’évacuation de l’eau de dégivrage est bouché. Nettoyer la goulotte et l’orifice d’évacuation. Vibrations et bruits gênants. L’appareil n’est pas bien calé. L’appareil touche d’autres éléments de cuisine. Placer correctement l´appareil. Écarter l’appareil des éléments de cuisine ou des appareils qui sont proches de lui. Des récipients ou des bouteilles se touchent dans l’appareil. Séparer les bouteilles ou les récipients qui s’entrechoquent. Le compresseur tourne sans interruption. Température ambiante élevée. Assurer une bonne ventilation. La commande affiche P1 Le senseur du haut ne fonctionne Contacter le service après-vente. plus ou a étè court-circuité La commande affiche P2 Le senseur du bas ne fonctionne plus ou a étè court-circuité.

Garantie, pièces de rechange et service après-vente. Les pannes ou les dommages dûs directement ou indirectement à une utilisation incorrecte ou fautive, un entretien insuffisant, un encastrement, une mise en place ou un raccordement incorrect, un incendie, un accident, un impact de foudre, des variations de tension et tout autre dysfonctionnement électrique dû par exemple à des fusibles ou disjoncteurs défectueux, ou à des défauts du réseau d’alimentation électrique ne sont pas couverts par la garantie. Dans le cas de réparations effectuées par des personnes autres que les réparateurs agréés par le fournisseur, et en termes généraux l’ensemble des pannes et dommages dont le fournisseur peut prouver qu’ils sont dûs à d’autres causes que des erreurs ou défauts de fabrication et de matériaux et qui, par conséquent, ne sont pas couverts par la garantie. entraînés par cette intervention. Pièces de rechange Lors de la commande de pièces de rechange, indiquer le type, le numéro de série et de production de l´appareil. Ces renseignements se trouvent sur la plaque signalétique au dos de l’appareil. La plaque signalétique renferme plusieurs informations techniques, dont les numéros de type et de série.. Veuillez noter que lorsqu´ une intervention dans la construction ou d’une modification des composants de l’appareil a été faite, la garantie et la responsabilité du fournisseur cesse, et l’appareil ne peut pas être utilisé légitimement. L’autorisation figurant sur la plaque signalétique ne sera plus valable. TOUJOURS faire appel à des services agréés en cas de réparation ou de remplacement ! Les dommages dûs au transport et constatés chez le client sont à régler entre le client et le revendeur, ce qui signifie que ce-dernier doit s’assurer de la satisfaction du client. Avant de faire appel au service après-vente, toujours contrôler les points énumérés dans la liste de recherche des pannes (voir ce point). Dans le cas où la cause de l’intervention demandée ressort de la responsabilité de la personne ayant fait appel au service après-vente, par exemple si la panne de l’appareil est due à un fusible grillé ou à une mauvaise utilisation, c’est cette personne qui devra régler les frais

Mise au rebut. Avis aux utilisateurs concernant la collecte et l’élimination des piles et des appareils électriques et électroniques Pour les utilisateurs professionnels au sein de l’Union européenne usagés. Si vous souhaitez vous défaire de pièces d’équipement électrique ou électronique, veuillez vous renseigner directement auprès de votre détaillant ou de votre fournisseur. Apposé sur le produit lui-même, sur son emballage, ou figurant dans la documentation qui l’accompagne, ce pictogramme indique que les piles et appareils électriques et électroniques usagés doivent être séparés des ordures ménagères.Afin de permettre le traitement, la valorisation et le recyclage adéquats des piles et des appareils usagés, veuillez les porter à l’un des points de collecte prévus, conformément à la législation nationale en vigueur ainsi qu’aux directives 2002/96/CE et 2006/66/CE. [Information relative à l’élimination des déchets dans les pays extérieurs à l’Union européenne] Ce pictogramme n’est valide qu’à l’intérieur de l’Union européenne. Pour supprimer ce produit, contactez les autorités locales ou votre revendeur afin de connaître la procédure d’élimination à suivre. Note relative au pictogramme à apposer sur les piles (voir les 2 exemples ci-contre) En éliminant piles et appareils usagés conformément à la réglementation en vigueur, vous contribuez à prévenir le gaspillage de ressources précieuses ainsi qu’à protéger la santé humaine et l’environnement contre les effets potentiellement nocifs d’une manipulation inappropriée des déchets. Le pictogramme représentant une poubelle sur roues barrée d’une croix est conforme à la réglementation. Si ce pictogramme est combiné avec un symbole chimique, il remplit également les exigences posées par la Directive relative au produit chimique concerné. Pour de plus amples renseignements sur la collecte et le recyclage des piles et appareils usagés, veuillez vous renseigner auprès de votre mairie, du service municipal d’enlèvement des déchets ou du point de vente où vous avez acheté les articles concernés. Le non-respect de la réglementation relative à l’élimination des déchets est passible d’une peine d’amende.

Nous nous réservons le droit d’apporter toutes modifications à nos produits 0-9193135-01
