MODE D'EMPLOI TO 740 AS Inox ARISTON

Merci d'avoir choisi un produit Ariston, fiable et facile à utiliser. Pour mistrux le connaître et l'utiliser le plus longtemps possible, nous vous conseillons de dire attentivement ce livre. Merci.

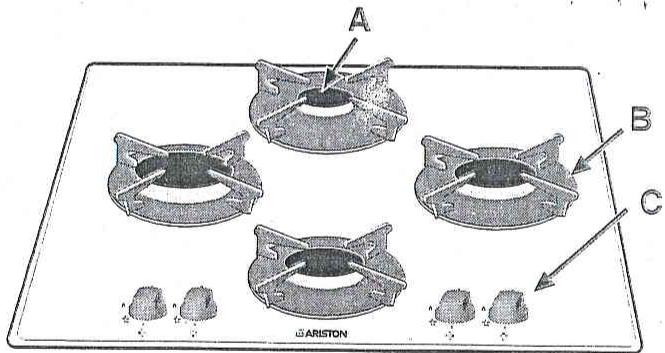

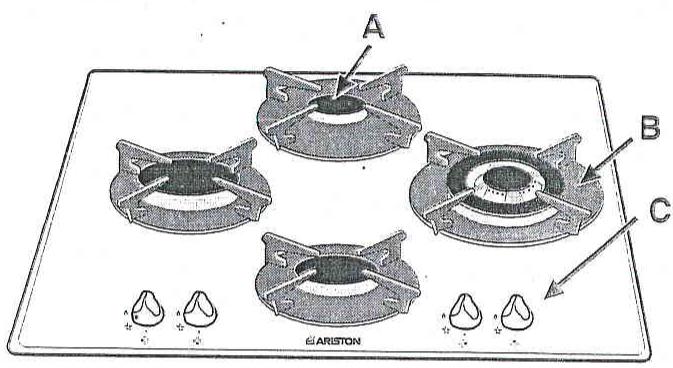

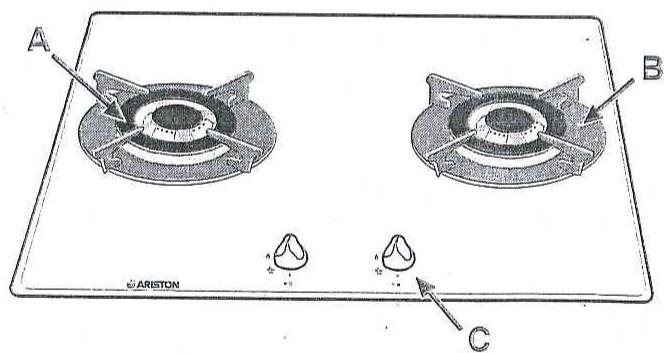

Vu de pres

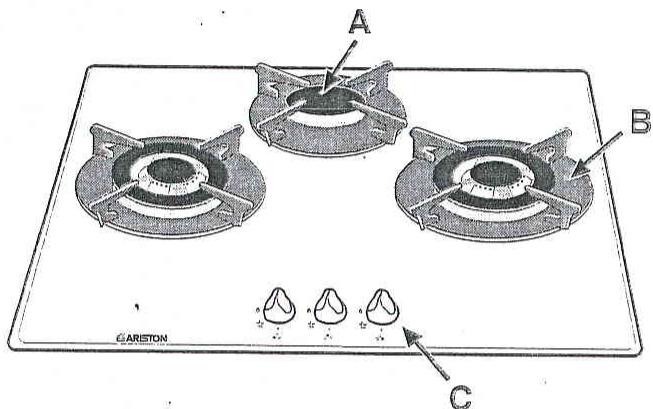

A. Brûleurs gaz
B. Grilles support de casseroles
C. Manettes de commande des brûleurs gaz
D. Bougie d'allumage des brûleurs gaz (presents uniquelyment sur certains modèles)
F. Dispositif de sécurité (n'existe que sur certains modèles) - Intervient en cas d'extinction accidentelle de la flamme (débordement de liquides, courants d'air, ...) en interrompant automatiquement l'arrivée de gaz.

Sur chaque manette il y a indication de la position du brûleur gaz correspondant.

Brûleurs gaz

Ils ont des dimensions et des puissances différentes. Choisissez-en un en fonction du diamètre de la casserole utilisée.

Pour le réglage du brûleur choisi, servez-vous de la manette correspondante, comme suit:

Eteint

Maximum Minimum

Pour allumer un brûleur, approchez une flamme ou un allume-gaz, appuyez à fond sur la manette correspondante et tournez-la dans le sens contraire des aiguilles d'une montre jusqu'à la position: puissance maximum.

Pour les modèles équipés de dispositif de sécurité "F", appuyez sur la manette pendant 6 secondes environ jusqu'à ce que le dispositif gardant automatiquement la flamme allumée se réchauffe.

Pour les modèles équipés de bougie d'allumage "D", pour allumer le brûleur choisi, appuyez d'abord à fond sur la manette correspondante et tournez-la ensuite dans le sens contraire des aiguilles d'une montre jusqu'à la position puissance maximum, continuez à appuyer jusqu'à ce qu'il y ait allumage.

Conseil: en cas d'extinction accidentelle de la flamme du brûleur, fermez la manette de commande et ne tentez de rallumer qu'au bout d'une minute au moins.

Pour éteindre le brûleur tournez la manette dans le sens des aiguilles d'une montre jusqu'à son point d'arrêt (correspondant au symbole “”).

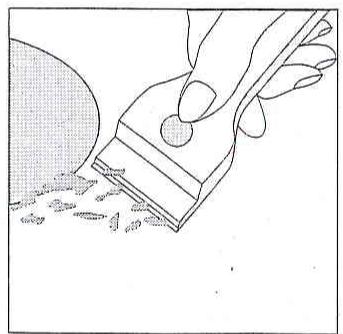

Comment le garder en forme

Avant toute opération, coupez l'alimentation électrique de l'appareil.

Pour prolonger la durée de vie de votre table nettoyez-la féquèment, en n'oubliant pas que:

les parties émailées et en verre doivent être lavées à l'eau tiède sans utiliser de poudres récurantes ou de produits corrosifs qui pourrait les abimer;
les pieces amovibles des brûleurs doivent être lavées souvent avec de l'eau chaude et du détergent en veillant à éliminer toute incrustation possible;
- pour les tables équipées d'un dispositif d'allumage automatique, procédez à un nettoyage liéquent de la partie terminale des dispositifs d'allumage électronique instantané en vérifier que les orifices de sortie du gaz ne soient pas bouchés;
le plan de cuisson doit être nettoyé avec un produit pour le nettoyage des verres. N'utilise enaucun cas des éponges ou produits abrasifs, qui pourrait rayer le verre.
- nettoyez régulierement la surface de la table en utilisant une solution d'eau tiège et de détergent non abrasif. Eliminez tout d'abord tous restes d'aliments et toutes éclaboussures de graisse à l'aide d'un racloir comme par exemple CERA (n'était pas fourni avec l'appareil) (Fig. A).

Nettoyez la table de cuisson quand elle est tiède; utilisez un produit de nettoyage approprié, frottez avec un chiffon humide et essuyez. Sucre ou des alimentés à haut contenu en sucre doivent être aussiôt nettoyés quand la zone de cuisson est encore chaude à l'aide d'un racloir. N'utilisez jamais d'éponges ou de produits abrasifs, ni de détergents chimiques agressifs tels que par exemple les produits en atomiseur pour four ou les produits détachants (Fig. B);

Fig. A

Fig.B

Graissage des robinets

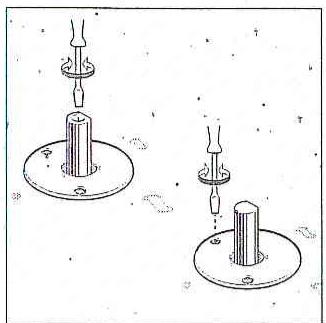

Il peut arriver qu'au bout d'un certain temps un robinet se bloque ou tourne difficilement, il faut alors proceder à son nettoyage interne et remettre de laGRAisse.

N.B.; Cette opération doit être effectuee par un technicien agreé par le fabricant.

Conseils pratiques pour l'utilisation des brûleurs

Pour onderir un maximum de rendement, n'oubliez pas de:

e. utiliser des casseroles appropriées pour chaque brûleur (voir tableau), vous éviterez ainsi que les flammes ne dépassent du fond des casseroles.
utiliser toujours des cassetoles à fond plat et avec couvercle.
au moment de l'ébullition, tourner la manette jusqu'à la position minimum.

Brûleurs	€ Récipients (cm)
Rapide (R)	24 - 26
Rapide Réduit (RR)	22 - 24
Semi-rapide (S)	16 - 20
Auxiliaire (A)	10 - 14
Triple Couronne (TC)	24 - 26

Pour désigner le type de brûleur reportez-vous aux dessins figurant dans le paragraphe "Caracteristiques des brûleurs et des injecteurs"

Quelque chose ne va pas?

Il peut arriver que la table ne fonctionne pas ou ne fonctionne pas très bien. Avant d'appeler le service après-venture, voyons Ensemble que faire.

Vérifiez avant tout qu'il n'y ait pas de coupure de gaz ou de courant, et que les robinets du gaz en amont de la table soient bien ouverts.

Le brûleur ne s'allume pas ou la flamme n'est pas uniforme.

Avez-vous contrôle si:

les orifices de sortie du gaz ne sont pas par hasard bouchés.
les pieces amovibles composant le bruleur sont bien montées correctement.
il y a des courants d'air dans les environ ons de la table.

La flamme ne reste pas allumée dans les versions avec dispositif de sécurité.

Avez-vous contrôle si:

• vous avez bien appuyé à fond sur la manette.
  vouvasiezbienappuyéafond surla manettependant un laps de temps suffisant pour permettre au dispositif de sécurité d'être branché.
  les orifices de sortie du gaz situés en face du dispositif de sécurité ne sont pas par hasard bouchés.

Le brûleur s'éteint quand il est régle sur la position de minimum.

Avez-vous contrôle si:

les orifices de sortie du gaz ne sont pas par hasard bouchés.
- il y a des courants d'air dans les environs de la table.
Le minimum n'a pas ete correctement regle (Voir paragraphe "Réglage minimum").

Les casseroles sont instables.

Avez-vous contrôle si:

Le fond de la casserple est parfaitement plat.
la casserole est bien placée au centre du brûleur.
Les grilles n'ont pas par hasard ete inverties.

Si, malgré tous ces contrôles, votre table ne fonctionné toujours pas et l'inconvénient persiste, appelez le Service ÀpRES-vent Merloni Elettrodomestici le plus proche en précisant:

• le type de panne.
• le sigle du modele (Mod....) indiqué dans le certificat de garantie.

Ne faites jamais appel à des techniciens non agreés et refusez toujours l'installation de pieces détachées non originales...

Pour garantir l'efficacité et la sécurité de ce produit:

adressez-vous exclusivement aus Centres d'assistance technique agreés
- demander toujours l'utilisation de pieces détachées originales.

• Ce livre concerne une table de cuisson à encastrer classe 3.
• Cet apparéil a été concu pour un usage non professionnel, à domicile, ses caractéristiques ne peuvent être modifiées.
• Les instructions fournies ne sont applicables qu'aux pays dont les symboles sont reportés dans la notice et sur la plaquette d'immatriculation.
• La sécurité électricque de cet apparéil n'est garantie que si ce dernier a été correctement raccordé à une installation de mise à la terre efficace conforme aux normes de sécurité..

Ce dernier pouvant représenter un danger, évitez que des enfants ou des incapables aient accès:

aux commandes et à l'appareil en général;
aux emballages (sachets, polystyrene, clous etc.);
- à l'appareil, pendant et tout de suite après son fonctionnement, à cause de la surchauffe;
- à l'appareil inutilisé dans ce cas il faut rendre inoffensives les parties pouvant s'avérer dangereuses).

Evitez:

• de toucher l'appareil avec des parties du corps humides;
• de l'utiliser pieds nus;
• de tirer sur l'appareil ou sur le cordon d'alimentation pour le débrancher de la prise de courant;
• toute opération inappropriée ou dangereuse;
  de boucher les fentes d'aération ou de déperdition de la chaleur;
• que le cordon d'alimentation de petits electroménagers touchent à des parties chaudes de l'appareil;
• l'exposition aux agents atmosphériques (pluie, soleil);
• d'utiliser des liquides inflammables à proximé;

• d'utiliser des adaptateurs, des prises multiples et/ou des rallonges;
  La table résiste aux sautes de température et aux chocs. Cependant, elle peut se briser sous l'effet d'un chic provoqué par un object pointu, tel qu'un outil par exemple. Dans ce cas, coupez immédiatement l'alimentation et contactez un centre de Service ÀpRES-Vente agréé pour la réparation.

• toute tentative d'installation ou de réparation sans l'intervention de personnel qualifié.

Faîtes toujours appel à des techniciens qualifiés dans les cas suivants:

• installation (conformé aux instructions du fabricant);
• quand vous avez des doutes sur son fonctionnement;
• remplacement de la prise en cas d'incompatibilité avec la fiche de l'appareil.

Faites appel aux centres de service après-vente agreés par le fabricant dans les cas suivants:

• en cas de doute sur le bon état de l'appareil lors de son déballage;
  endommagement ou remplacement du cordon d'alimentation;
• en cas de panne ou de mauvais fonctionnement, exigez des pieces détachées originales..

Effectuez les opérations suivantes:

• évitez toute opération autre que la cuisson;
• vérifie le bon état de l'appareil lors de son déballage;
• débranchez l'appareil de la prise de courant en cas de mauvais fonctionnement et avant toute opération de nettoyage ou d'entretien;
• quand il est inutilisé, débranchez-le de la prise et fermez le robinet du gaz (s'il y en a un de prévu);
• voir à ce que les manéttes soient toujours sur la position "o"/o" quand l'appareil est inutilisé;
• coupez le cordon d'alimentation après l'avoir débranché de la prise quand vous decide de ne plus utiliser votre apparéil.
  Le fabricant decline toute responsabilité en cas de dommages dus à: une mauvaise installation, à des usages impôros, incorrects et déraisonnables.

Les instructions suivantes sont destinées à l'insextat ou la dépréciation. Les opérations d'installation, de réglage et d'entretien technique conformément aux normes en vigueur.

Important: n'importe qu'elle opération de réglage, d'entretien, etc..., doit être effectuee après avoir débranche la prise de la table de cuisson.

Les-appareils régés en usine pour (voir la plaquette d'immatriculation et la plaquette prédisposition gaz de l'appareil):

gaz Naturel Categorie II2E+3+ pour la France; gaz Naturel Categorie II2E+3+ pour la Belgique; gaz Naturel Categorie I2L pour la Hollande.

Un ultérieur réglage n'est donc pas nécessaire.

Conditions réglementaires d'installation (Pour la France)

Le raccordement gaz devra etre fait par un technicien qui assurera la bonne alimentation en gaz et le meilleur reglage de la combustion des bruleurs. Ces operations d'installation, quoique simples, sont delicates et primordiales pour que vous table de ciisson vous rende le meilleur service. L'installation doit etre effectue conformément aux textes reglementaires et regles de l'art en vigueur, notamment:

• Arrêté du 2 août 1977. Règles techniques et de sécurité applicables aux installations de gaz combustibles et d'hydro-carbures liquifiés situées à l'intérieur desBATiments d'habitation et de leur dépendances.
  Norme DTU P45-204. Installations de gaz (anciennement DTU n°61-1-installations de gaz - Avril, 1982 + additif n°1 Juillet 1984).
  Règlement sanitaire département.

Positionnement

Cet apparéil peut être installé et fonctionner seulement dans des locaux qui sont aérés en permanence, selon les prescriptions des Normes:

Pour la France selon les Normes Nationales en vigueur.
Pour la Belgique NBN D51-003 et NBN D51-001 en vigueur.
Pour la Hollande NEN-1078 en vigueur.

Il faut observer les conditions suivantes:

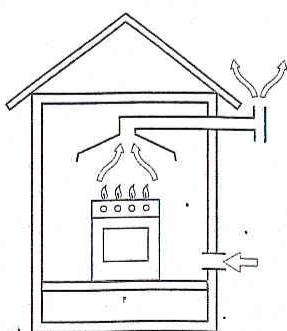

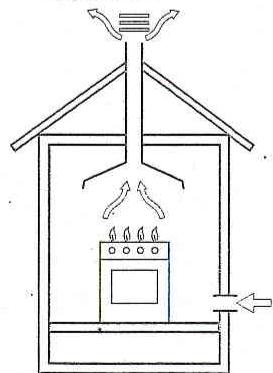

a) La piece doit prévoir un système d'évacuation vers l'externe des fumées de combustion, réalisé au moyen d'une hotte ou par ventilateur électrique qui entre automatiquement en fonction des que l'on allume l'appareil.

En cas de cheminée ou conduit de fumée ramifié (réservé aux apparèils de ciisson)

Directement à l'externe

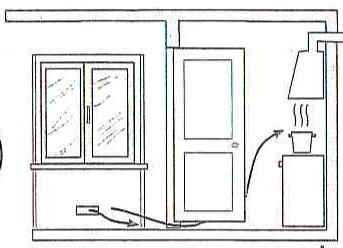

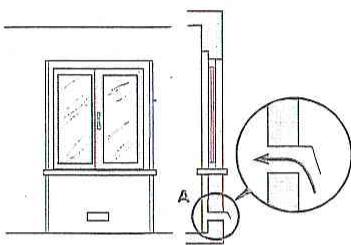

b) La piece doit être équipée d'un système permettant l'apport d'air indispensable à une bonne combustion. La quantité d'air comburant ne doit pas être inférieure à 2 m³/h par kW de puissance installée. Le système peut être du type prélevant directement l'air, de l'extérieur de l'immeuble au moyen d'un conduit devant avoir au moins 100 cm² de section utile et ne risquant pas d'être accidentellement bouché. Pour les tables de cuisson dépourvues de dispositif de sécurité en cas d'extinction de la flamme, il faut prévoir des ouvertures d'aération agrandies de 100%, le minimum prévu est de toute manière de 200cm² (Fig. A). Ou bien du type prélevant indirectement l'air de locaux adjacentes équipés d'un conduit d'aération vers l'extérieur comme sus indiqué et qui ne soient pas des parties communes de l'immeuble, des pieces à risque d'accordie ou des chambris à coucher (Fig. B).

Detail A

Local

adjacent

Localà

ventiler

Exemples d'ouverture de ventilation pour l'air comburant

Fig. A

Agrandissement de la fissure entre la porte et le sol

Fig.B

c) En cas d'utilisation intensive et prolongée de l'appareil, une aération supplémentaire pourrait être nécessaire; dans ce cas, ouvrez une fenêtre ou augmentez la puissance de l'aspiration mécanique si vous disposez d'une hotte.
df) (Pour la France et la Belgique)

Les gaz de petrole liquefies, plus lourds que I'air, se déposent et stagnent vers le bas. Les locaux qui contiennent donc des bidons de GPL doivent prévoir des ouvertures vers l'extérieur afin de permettre l'évacuation par le bas, des fuites eventuelles de gaz. Les bidons de GPL, qu'ils soient vides ou partiellement pleins, ne devront donc pas être installés ou déposés dans des locaux qui se trouvent au dessous du niveau du sol (caves etc.). Il est opportun de tener dans le local, uniquement le bidon que vous étés en train d'utiliser, place de façon à ne pas être sujet à l'action directe des sources de chaleur (fours, deux de bois, poées etc.) pouvant lui faire atteindre des températures dépassant 50^ .

Installation des tables à encastrer

Les tables à gaz et mixtes sont prévues avec un degré de protection contre les surchauffes excessives du genre X, on peut par conséquent les installer à côté de meubles dont la hauteur ne dépasse pas cette du plan de travail. Il faut observer les precautions suivantes pour une installation correcte des tables de cuisson:

a) Les meubles adjacents ayant une hauteur depassant celle du plan de travail, doivent etre situés à au moins 110 mm du bord du plan.
b) Les hôtes doivent être installées conformément aux indications fournies par les notices d'instructions de ces dernières et en tous cas, à au moins 650 mm de distance.

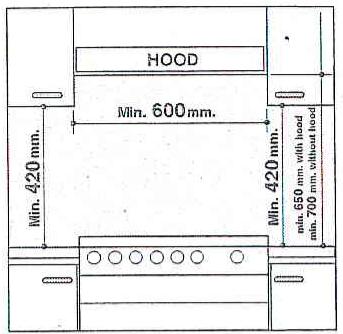

c) Positionner les éléments adjacents à la hotte à 420 mm. au moins au-dessus de la table (Fig. C).

Fig. C

d) Si la table est installée sous un élément suspendu, il faut que ce dernier soit place à au moins 700 mm (millimétres) de distance du plan comme indiqué Fig. C.

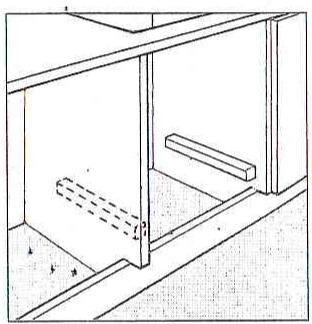

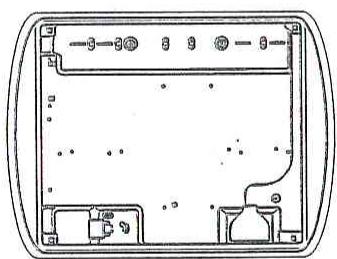

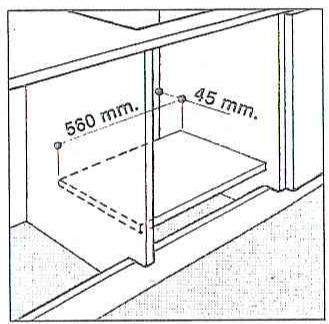

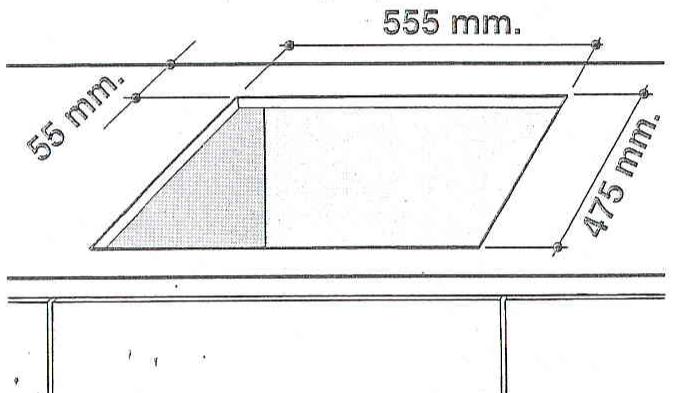

e) La niche pratique dans le meuble devra avoir les dimensions indiquées Fig.

Avant de procéder à la fixation au plan de travail, montez le joint (fourni) le long du périmètre de la table comme illustré.

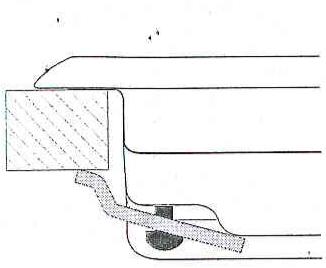

Des crochets de fixation sont prévus pour fixer le plan sur des dessus de meuble de 20 à 40 mm d'épaissieur. Il est conseilé d'utiliser tous les crochets fournis pour obtenir une bonne fixation de la table.

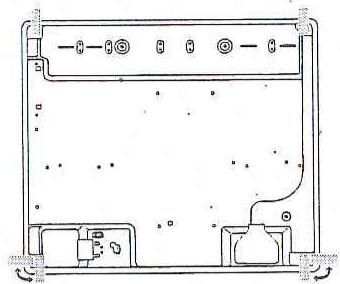

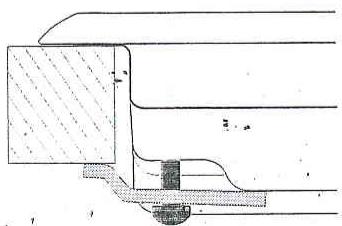

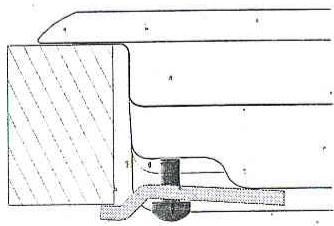

Scheme de fixation des crochets

Position crochet pour, top H=30mm

Position crochet pour top H=40mm

Devant

Derriere

Position crochet pour top H=20mm

N.B: Utilisez les crochets inclus dans le "sachet accessoires"

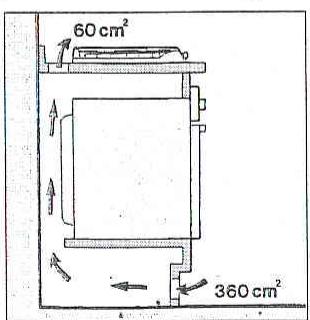

f) Si la table de cuisson n'est pas installée au-dessus d'un four encastre, il faut intercaler un panneau en bois servant d'isoolation. Ce dernier doit être installé à au moins 20 mm. de distance du bas de la table.

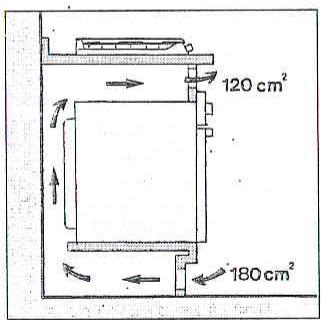

Note: si la table de cuisson est installée au dessus d'un four encastré, il vaut mistrux installer le four de façon à ce qu'il repose sur deux cales en bois; si le plan d'appui est un plan continu, ce dernier doit avoir à l'arrête une ouverture d'au moins 45x560 mm.

En cas d'installation au dessus d'un four encastré sans refroidissement à ventilation forcee, il faut prévoir des prises d'air d'entrée et de sortie pour avoir une bonne aération à l'intérieur du meuble. Les figures ci dessous illustront des possibilités de montage.

Raccorder l'appareil à la bouteille ou à la canalisation du gaz conformément aux normes en vigueur, uniquement après avoir vérifié que l'appareil est bien régle pour le type de gaz d'alimentation utilisé. Dans le cas contraire, effectuer les opérations décrites au paragraphe "Adaptation aux différents types de gaz". Pour l'alimentation en gaz liquide, utiliser des régulateurs de pression conformes aux Normes en vigueur.

Important: pour un fonctionnement en toute sécurité, pour l'emploi correct de l'énergie et une plus longue durée de vie de l'appareil, vérifier si la pression d'alimentation respecte

bien les valeurs indiquées dans le tableau 1 "Caracteristiques des brûleurs et des injecteurs".

Raccordement gaz

(Pour la Belgique - la Hollande)

Raccorder l'appareil à la canalisation du gaz conformément aux normes en vigueur (pour la Belgique NBN D04-002) uniquement après avoir vérifié que l'appareil est bien régèle pour le type de gaz d'alimentation utilisé. Dans le cas contraire, (pour la Belgique) effectuer les opérations décrites au paragraphe "Adaptation aux différents types de gaz". Pour l'alimentation en gaz liquide, utiliser des régulateurs de pression conformés aux Normes en vigueur. Pour relier l'appareil à la canalisation du gaz Naturel, II2E+3+ pour la Belgique et I2L pour la Hollandie, il faut avant tout installer le raccord "R" (fourni comme accessoire) avec son étanchéité "G" sur le raccord en forme de "L" situé sur le tuyau de raccordement gaz (voir figure). Le raccord est fourni de filetage conique maje avec pas 1/2 gaz.

Le raccordement doit être réalisé au moyen:

ou d'un tuyau rigide (pour la Belgique selon les Normes NBN D51-003
ou d'un tuyau flexible en acier inox, sans interruption, et equipé de raccordements filétés.

En amont de l'appareil il faut installer un robinet d'arrêt du gaz (pour la Belgique marqué A.G.B); il devra être installé de manière à pouvoir facilement le manoeuvrer. Pour la Hollande selon les Normes Nationales en vigueur.

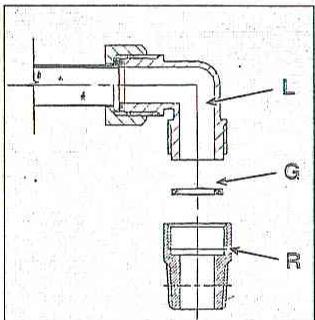

Raccordement du tube rigide (cuivre ou acier)

Le raccordement à la canalisation du gaz doit être effectué de façon à ne provoquer aucune contrainte à l'appareil. La rampe d'alimentation de l'appareil est munie d'un raccord en "L" orientable avec joint d'étanchéité. S'il est nécessaire de faire tourner le raccord, il faut impérativement replacer le joint d'étanchéité (fourni avec l'appareil). Le raccord d'entrée du gaz à l'appareil est filtré G 1/2 taraud cylindrique.

Raccordement du tuyau flexible en acier

Le raccord d'entrée du gaz à l'appareil est filé G 1/2 taraud cylindrique. Utiliser exclusivement des tuyaux et des joints d'étanchéité conformes à la norme en vigueur. La mise en service de ces tuyaux doit être effectue de façon à ce que leur longueur ne dépasse pas 2000 mm, en extension maximum. Àpres avoir effectué le branchement, veillez à ce que le tuyau métallique flexible ne soit pas écrasé ni place contre des parties mobiles,

Contrôle étanchéité

Une fois l'installation terminée, vérifier l'étanchéité de tous les raccords en utilisant une solution savonneuse et jamais une flamme.

Branchementélectrique

Les tables équipées de cordon d'alimentation tripolaire sont prévues pour fonctionnement par courant alternatif, avec tension et fréquence d'alimentation figurant sur la plaquette des caractéristiques (située sous la table de cuisson) Le conducteur de terre du cordon se désigne par sa couleur jaune-vert. Pour l'installation au dessus d'un four encastré, le branchement électrique de la table et celui du four doivent être faits séparément et pour des raisons de sécurité et pour simplifier l'extraction du four s'il y a lieu.

Branchement du cordon d'alimentation à la ligne électrique

Monter sur le cordon une fiche normalisée pour la charge figurant sur la plaquette des caractéristiques; en cas de branchement direct sur la ligne électrique, intercaler entre l'appareil et l'installation électrique un interrupteur omnipolaire, avec ouverture minimum de 3 mm entre les contacts, dimensionné à la charge et conforme aux normes en vigueur (le fil de terre jaune-vert ne doit pas être intercompu par l'interrupteur). Le cordon d'alimentation doit être placé de façon à ce qu'il n'atteigne en aucun point une température dépassant la température ambiente de plus de 50^ . Avant de procédé au branchement, assurez-vous que:

• le plomb réducteur et l'installation de l'appartement pouissant supporter la charge de l'appareil (voir plaquette des caractéristiques);
• l'installation électrique soit bien équipée d'une mise à la terre efficace dans le respect des normes et des dispositions prévues par la loi;
• la prise ou l'interrupteur omnipolaire puissant être aisément atteints après installation.

N.B: n'utiliser ni réducteurs, ni adaptateurs, ni dérivations car ils pourraient provoquer des surchauffes ou des brûlures.

Adaptation aux différents types de gaz (Pour la France et la Belgique)

Pour adapter la table à un type de gaz différént de celui pour lequel elle a été conçue (indiqué sur la plaquette fixée sous la table ou sur l'emballage) replacer les injecteurs de tous les brûleurs et, pour ce faire, procédér comme suit:

• enlever les grilles de la table de cuisson et sorter les brûleurs de leur logement;
• dévisser les injecteurs à l'aide d'une clé à tube de 7 mm. et les remplaçer par les injecteurs appropriés au nouveau type de gaz (cf.tableau 1 "Caracteristiques des brûleurs et des injecteurs").
• remonter les différentes parties en effectuant les opérations dans le sens inverse.
  en fin d'opération, remplacez l'ancienne étiquette de calibrage par la nouvelle, correspondant au nouveau gaz utilisé, que vous trouverez dans nos centres de Service Àpres-vente.

Uniquement pour la Belgique:

en fin d'opération, remplacez l'ancienne étiquette de réglage par celle correspondant au nouveau gaz utilisé qui se trouve dans le sachet des injecteurs fournis avec le produit.

Si la pression du gaz utilisé est différente (ou variable) par rapport à la pression prévue, il faut installer, sur la canalisation d'arrivée, un régulateur de pression approprié conforme aux normes sur les régulateurs de gaz canalisés en vigueur dans le pays.

Réglage de l'air primaire des brûleurs (Pour la France et la Belgique)

Les brûleurs ne nécessités d'aucun réglage de l'air primaire.

Réglage des minima (Pour'la France et la Belgique)

Placer le robinet sur la position minimum;

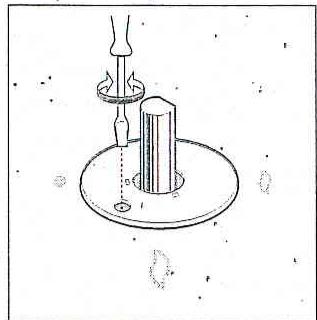

enlever la manette du brûleur correspondant et agir sur la vis de réglage située à l'intérieur ou bien a côté de la tige du robinet jusqu'à obtenir une petite flamme régulière.

N.B.: en cas de gaz liquides, il faut visser à fond la vis de réglage.

verifier si, en tournant rapidement la manette du maximum au minimum les brûleurs ne s'éteignent pas.
- Sur les apparèils écipés de dispositif de sécurité (thermocouple), si le dispositif ne fonctionne pas lorsque les brûleurs sont au minimum, augmenter le début des minima en agissant sur la vis de réglage.

Aprés avoir effectué le réglage, remettez en place cachets situés sur le by-pass avec de la cire à cacheter ou tout matériel équivalent.

a r c t e r i s t i q u e s d e s b r u l e u r s e t d e s i n c j e c t e u r s

Tableau 1(Pour la France et la Belgique)				Gaz liquides					Gaz naturels
Brûleur	Diamètre(mm)	PuisancethermiquekW (p.c.s.*)Nom.	Red.	By-pass1/100(mm)		Injecteur1/100(mm)	Débit*g/h***	**	Injecteur1/100(mm)	Débit*I/hG20	G25
					(1)
Rapide(Grand) (R)	100	3,00	0,7	41	39	86	218	214	116	286	332
RapideRéduit (RR)	100	2,60	0,70	41	39	80	189	186	110	248	288
Semi Rapide(Moyen) (S)	75	1,65	0,4	30	28	64	120	118	96	157	183
Auxiliaire(Pétit) (A)	55	1,00	0,4	30	28	50	73	71	71	95	111
Triple°Couronne(TC)	130	3,25	1,3	60	57	91	236	232	133	309	360
Pression de-alimentation(FR)	Nominale (mbar)Minimum (mbar)Maximum (mbar)						28-302035	372545		201725	252030
Pression de-alimentation(BE)	Nominale (mbar)Minimum (mbar)Maximum (mbar)						28-302035	372545		201525	251530

Tableau 1 (Pour la Hollande)				Gaz naturels
Brûleur	Diamètre (mm)	Pouissance thermique kW (p.c.s.*) Nominal Réduit		Injecteur 1/100 (mm)	Débit* l/h G25
Rapide.(Grand) (R)	100	3,00	0,7	116	332
Rapide Réduit (RR)	100	2,60	0,7	110	288
Semi Rapide (Moyen) (S)	75	1,65	0,4	96	183
Auxiliarie (Petit) (A)	55	1,00	0,4	71	111
Triple Couronne (TC)	130	3,25	1,3	133	360
Pression de alimentation	Nominale (mbar)Minimum (mbar)Maximum (mbar)				252030

A 15^ et 1013 mbar-gaz sec
Propane P.C.S. = 50,37 MJ/kg
* Butane P.C.S. = 49,47 MJ/kg
Naturele G20 P.C.S. = 37,78 MJ/m³
Naturele G25 P.C.S. = 32,49 MJ/m³

(1) Seulement pour les appareils équipés de dispositif de sécurité (Ref. F).

Cet apparéil est conforme aux Directives Communautaires suivantes:

• 73/23/CEE du 19/02/73 (Basse Tension) et modifications successives;
  89/336/CEE du 03/05/89 (Compatibilité electromagnetique) et modifications successives;
• 90/396/CEE du 29/06/90 (Gaz) et modifications successives;
• 93/68/CEE du 22/07/93 et modifications successives.

TD 720...

TD 730...

TD 740...

TO 740...
