AELIA 12 BLANC - Climatiseur AIRWELL - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Climatiseur mobile
Marque	AIRWELL
Modèle	AELIA 12 BLANC
Fonctions principales	Refroidissement, déshumidification (sec), ventilation
Alimentation électrique	250 V CA, fusible 3,15 A
Commandes	Télécommande et panneau de commande électromécanique
Plage de température (refroidissement)	16 °C à 30 °C
Mobilité	Roulettes intégrées pour déplacement facile
Filtre à air	Lavable, nettoyage recommandé toutes les 2 semaines
Filtre sanitaire (optionnel)	Charbon actif, durée de vie 1 an, non lavable
Capacité du réservoir d'eau	1,2 L (détection de niveau plein)
Conduit d'évacuation	Flexible, longueur 50–150 cm, ne pas prolonger
Installation	Sol plat et résistant, espace libre de 50 cm autour
Affichage des codes d'erreur	ES (protection surintensité), HB (bac à eau plein)
Minuterie	Fonction minuteur activée/désactivée
Entretien	Nettoyer avec un chiffon humide (eau < 40 °C), ne pas utiliser de solvants
Sécurité	Prise mise à la terre obligatoire, ne pas utiliser de rallonge
Utilisation prévue	Intérieur uniquement, maison ou bureau

FOIRE AUX QUESTIONS - AELIA 12 BLANC AIRWELL

Que faire si le climatiseur ne démarre pas ?

Vérifiez d'abord que l'alimentation est bien branchée et que la fiche est insérée solidement. Si la prise ou le fusible est défectueux, faites appel à un électricien. Assurez-vous également que le mode minuterie activée n'est pas en cours.

Pourquoi le mode refroidissement ne produit-il pas de vent froid ?

Cela peut être dû à une température ambiante inférieure à la température réglée (phénomène normal). Sinon, l'évaporateur peut être givré : l'appareil effectue un dégivrage automatique puis reprend son fonctionnement normal.

Le mode sec ne donne pas de vent froid, est-ce normal ?

Oui, en mode sec, le ventilateur tourne à faible vitesse et le froid n'est pas perceptible. Si l'évaporateur givre, l'appareil se dégivre automatiquement avant de revenir en mode sec.

Que signifie le code 'ES' affiché sur l'écran ?

Le code 'ES' indique une protection contre la basse tension ou la surintensité. Mettez l'appareil hors tension, attendez 10 minutes, puis rallumez-le. Si le code persiste, contactez un service de maintenance.

Que faire lorsque le voyant 'HB' s'allume ?

Le code 'HB' signifie que le réservoir d'eau interne est plein. Vidangez l'eau par le tuyau d'évacuation prévu à cet effet. Si le problème persiste, faites appel à un professionnel.

Comment nettoyer le filtre à air ?

Retirez le support du filtre, sortez le filtre et lavez-le à l'eau savonneuse ou sous la douchette. Secouez-le et laissez-le sécher à l'ombre. Remettez-le en place après séchage. Nettoyez le filtre au moins toutes les deux semaines.

Comment installer correctement le conduit d'évacuation ?

Placez l'appareil près d'une fenêtre ou d'une porte. Utilisez le conduit flexible fourni, en le gardant aussi plat que possible et sans le plier excessivement. Sa longueur doit être comprise entre 50 et 150 cm. Ne le prolongez pas et ne le raccordez pas à un autre tuyau.

Où placer le climatiseur pour un fonctionnement optimal ?

Installez-le sur un sol lisse et plat, à l'intérieur uniquement. Évitez l'exposition directe au soleil et les pièces humides. Laissez un espace d'au moins 50 cm autour de l'appareil pour une bonne aération. Maintenez une température ambiante au-dessus de 18 °C pour éviter le givre.

Comment utiliser la télécommande ?

La télécommande permet de mettre en marche/arrêt, de choisir le mode (COOL, DRY, FAN) et de régler la température entre 16 °C et 30 °C. Utilisez les touches ▲ et ▼ pour ajuster. La télécommande est fournie avec des piles (non incluses dans le manuel).

Quel entretien régulier est nécessaire ?

Nettoyez le filtre à air toutes les deux semaines. Nettoyez l'extérieur de l'appareil avec un chiffon doux et humide (eau < 40 °C) sans solvants. Vérifiez le réservoir d'eau et videz-le si nécessaire. Avant toute maintenance, débranchez l'appareil.

MODE D'EMPLOI AELIA 12 BLANC AIRWELL

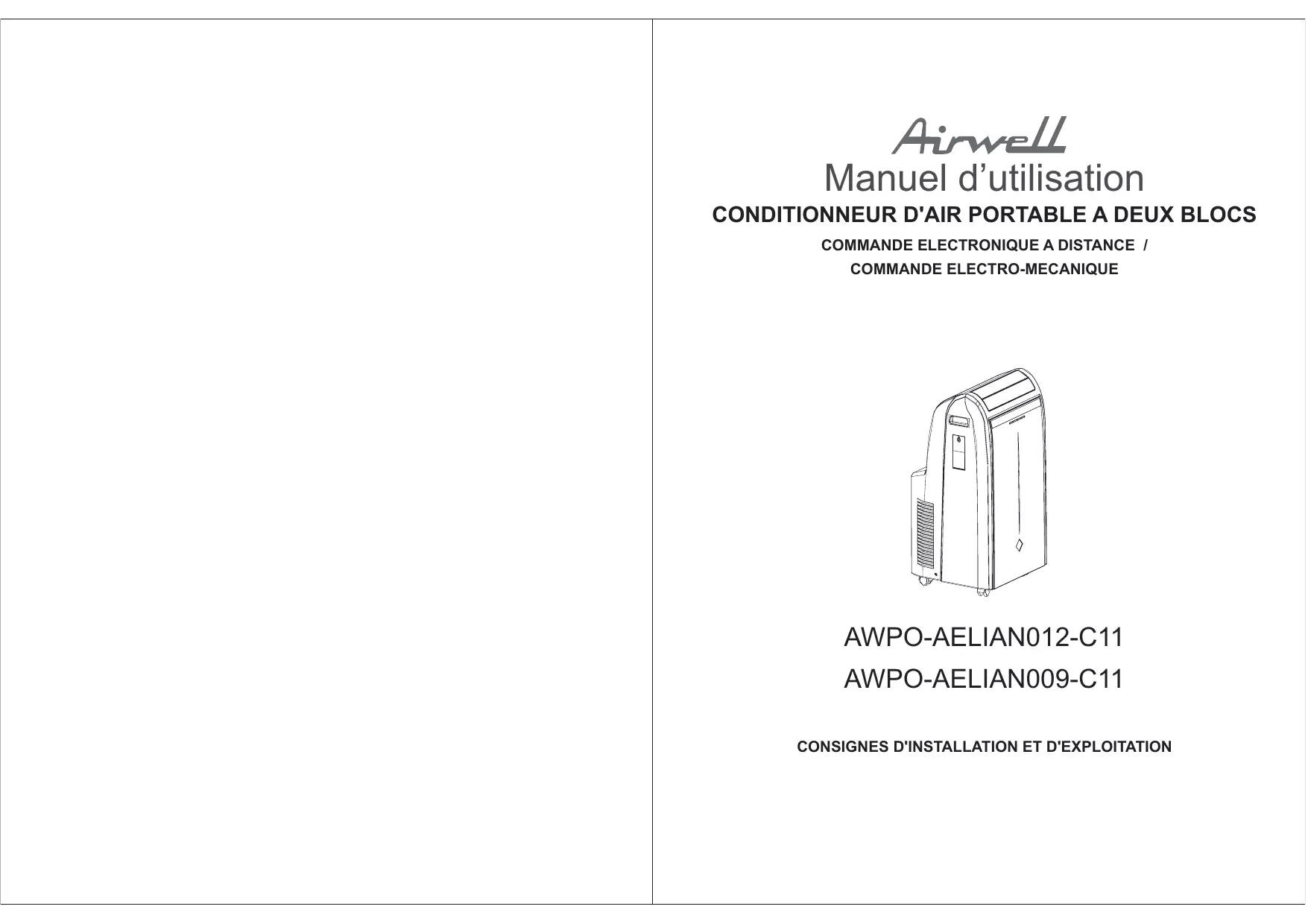

Manuel d'utilisation

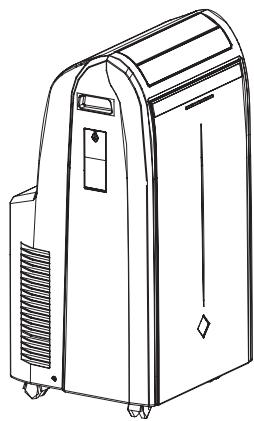

CONDITIONNEUR D'AIR PORTABLE A DEUX BLOCS

COMMANDE ELECTRONIQUE A DISTANCE / COMMANDE ELECTRO-MECANIQUE

AWPO-AELIAN012-C11

AWPO-AELIAN009-C11

CONSIGNES D'INSTALLATION ET D'EXPLOITATION

RESUME

1. RESUME 1
2. PRINCIPES DE FONCTIONNEMENT 1
3. SYMBOLES DE SECURITE DE L'APPAREIL 2
4. STRUCTURE 3
5. METHODES DE FONCTIONNEMENT 4

※ REMARQUE RELATIVE A L'UTILISATION 4
※FONCTIONS DU PANNEAU D'AFFICHAGE 5

1. DESIGNATION ET FONCTIONS DES PARTIES DE LA TELECOMMANDE . 7
2. ACCESSORIES ET INSTALLATION DU CONDUIT D'EMISSION DE LA CHALEUR 7
3. ENTRETIEN ET MAINTENANCE 9
4. DEPANNAGE 11
   10.REMARQUES ASSOCIEES A L'UTILISATEUR 12
   11.SERVICE APRES VENTE 14
   12 INSTALLATION ET MAINTENANCE DU FILTRE SANITAIRE 14

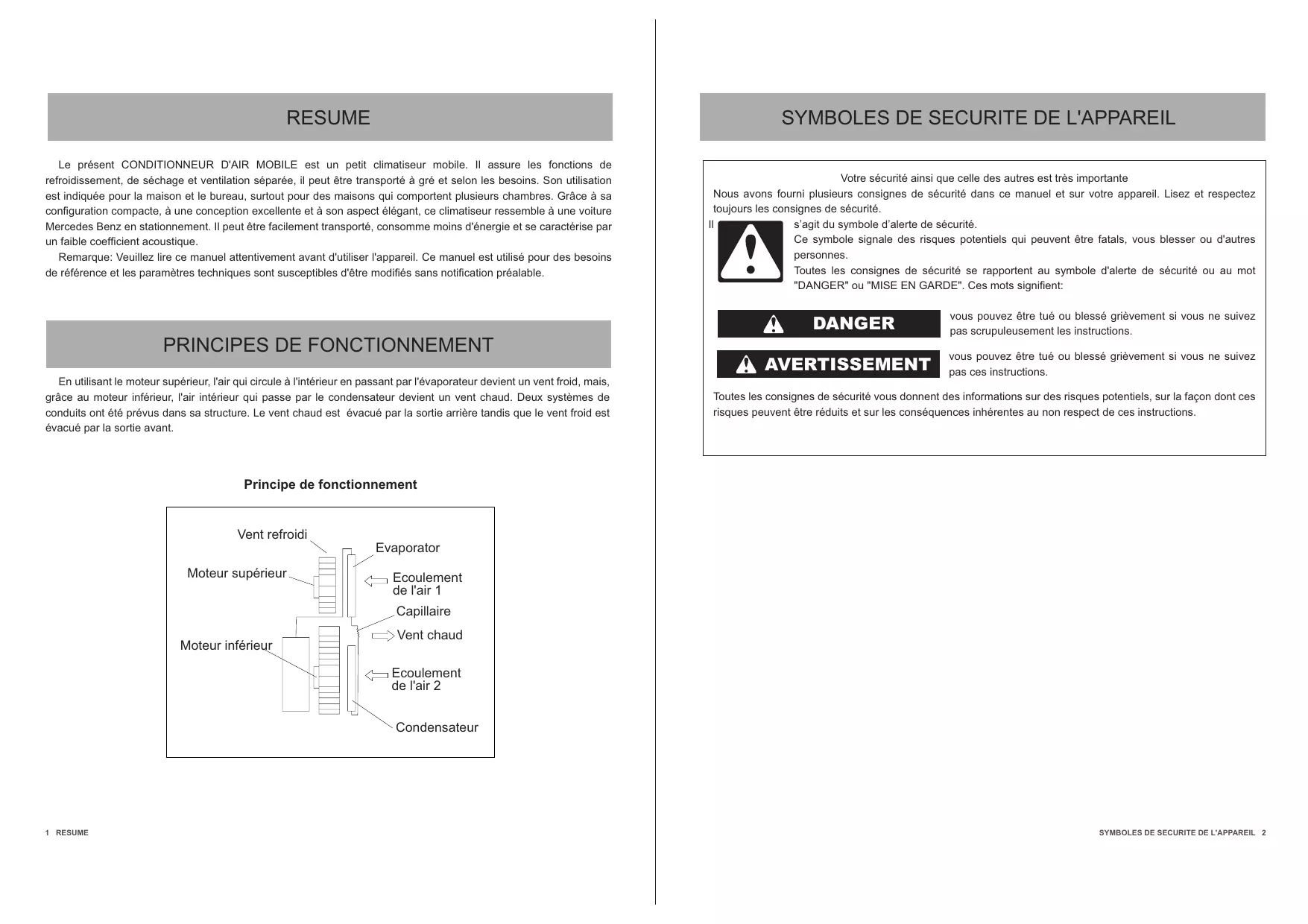

RESUME

Le present CONDITIONNEUR D'AIR MOBILE est un petit climatiseur mobile. Il assure les fonctions de refroidissement, de séchage et ventilation séparée, il peut être transporte à gré et selon les besoin. Son utilisation est indiquée pour la maison et le bureau, surtout pour des maisons qui comportent plusieurs(chambres. Grace à sa configuration compacte, à une conception excellente et à son aspect élégant, ce climatiseur ressemble à une voiture Mercedes Benz en stationnement. Il peut être facilement transporte, consomme moins d'énergie et se caractérisé par un faible coefficient acoustique.

Remarque: Veuillez tire ce manuel attentivement avant d'utiliser l'appareil. Ce manuel est utilisé pour des besoin de référence et les paramètres techniques sont susceptibles d'être modifiés sans notification préalable.

PRINCIPES DE FONCTIONNEMENT

En utilisant le moteur supérieur, l'air qui circule à l'intérieur en passant par l'évaporateur devient un vent froid, mais, grâce au moteur inférieur, l'air intérieur qui passes par le condensateur devient un vent chaud. Deux systèmes de conduits ont été prévus dans sa structure. Le vent chaud est évacué par la sortie arrêté tandis que le vent froid est evacué par la sortie avant.

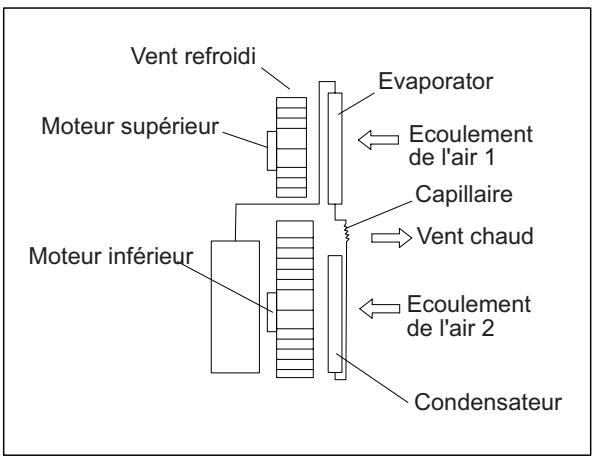

Principe de fonctionnement

SYMBOLES DE SECURITE DE L'APPAREIL

Votre sécurité ainsi que celle des autres est très importante

Nous avons fourni plusieurs consignes de sécurité dans ce manuel et sur votre apparéil. Lisez et respectez toujours les consignes de sécurité.

s'agit du symbole d'alerte de sécurité.

Ce symbole signale des risques potentiels qui peuvent etre folatals, vous blesser ou d'autres personnes.

Toutes les consignes de sécurité se rapportent au symbole d'alerte de sécurité ou au mot "DANGER" ou "MISE EN GARDE". Ces mots significent:

DANGER

vous pouvez être tué ou blessé grièvement si vous ne suive pas scrupuleusement les instructions.

AVERTISSEMENT

vous pouvez être tué ou blessé grièvement si vous ne suivez pas ces instructions.

Toutes les consignes de sécurité vous donnent des informations sur des risques potentiels, sur la façon dont ces risques peuvent etre réduits et sur les conséquences inherentes au non respect de ces instructions.

STRUCTURE

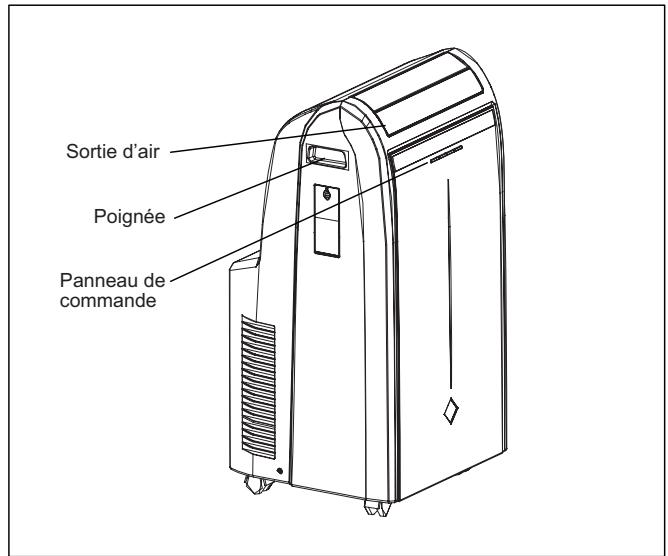

Façade avant

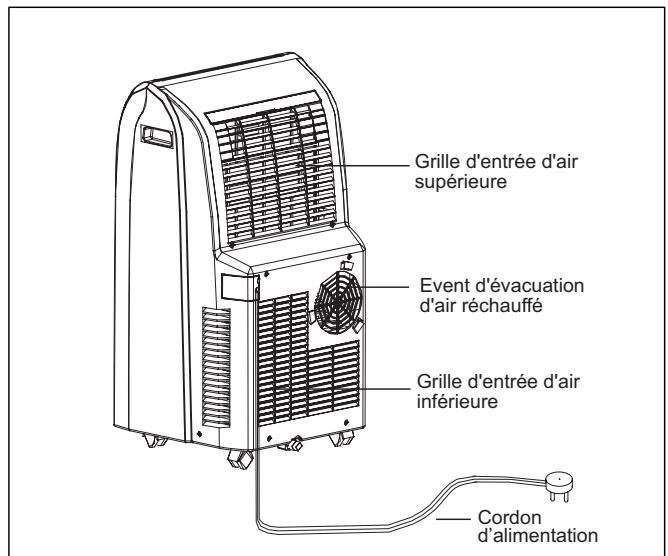

Arrière

METHODES DE FONCTIONNEMENT

La gamme de fonctionnement du mode REFROIDISSEMENT et du mode SECHAGE se situe entre 16^ (61°F) - 30°C (86°F).

La température de fonctionnement maximum du climatiseur en mode refroidissement est de 35^ (95^) .

Déballage du climatiseur

A VERTISSEMENT

Risque de poids excessif

• Deux ou plusieurs personnes sont requises pour déplacer et installer le climatiseur.
  Le non respect de cette consigne risque provoquer un accident ou d'autres blessures.

Retrait des emballages

Retirez les emballages et mettez-les au rebut de façon appropriée. Enlevez la bande et le reste de colle sur les surfaces avant demettre le climatiseur en marche. Avec les doigs, frotte la colle avec une petite quantite de liquide savonneux. Essuyez avec de I'eau chaude et faites secher le climatiseur.
N'utilise pas d'instruments tranchants, l'alcool à friction, des fluides inflammables ou des nettoyants abrasifs pour enlever la bande ou la colle. Ces produits peuvent endommager la surface de leur climatisationur.

Exigences relatives à l'emplacement:

• L'appareil doit être installé conformément aux règlements de câblage nationaux.
• Cet apparéil a été concu uniquement pour un usage interieur, mais ne doit pas être installé dans buanderie.
• Installez le climatisationur un sol lisse et plat, suffisamment résistant pour supporter son poids.

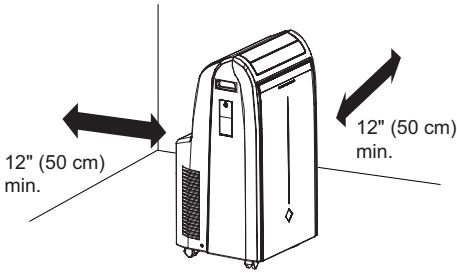

• Prévoyez un espace de 12 pouces environ (50 cm) de tous les cotsés de l'appareil pour une meilleure aération.

• Installez l'appareil dans un endroit où la température ne va pas chuter au-dessous de 18^ ( 65^ ). Les serpents seront couverts de givre à des Températures inférieures à 18^(65^) et cela risque réduire la performance.

REMARQUE: Le climatiseur mobile est equipé de roulettes pour faciliter le déplacement, il ne doit rouler que sur des.

METHODES DE FONCTIONNEMENT

Exigences électriques

AVERTISSEMENT

Risque de chocolélectrique

• Branchez le système sur une sortie à 3 broches mise à la masse.

N'utilisez pas de rallonge.

Ne retirez pas la broche de mise à la masse.

N'utilisez pas d'adaptateur.

Le non respect de ces instructions peut provoquer décès, un incendie ou un choc électrique.

L'alimentation doit etre adaptee a la tension nominale et compter un circuit special pour le CA. Le diametre du cordon d'alimentation doit etre suffisamment grand.
L'utilisation d'un fusible à fusion lente ou d'un disjoncteur est recommmandée.
Le circuit de cablage dans son ensemble doit etre conforme aux codes electriques nationaux et doit etre instalé par un electricien qualifié. Si vous aze des questions, contactez un electricien qualifié.
- Les travaux de câblage doivent être effectuels par un des professionnels et conformément aux règlements nationaux. Un interrupteur de protection contre les fuites électriques, un interrupteur magnétique et un commutateur de débit d'air avec une puissance suffisante doivent être prévus. Ne connectez pas le fil de mise à la masse sur un tuyau d'eau ou de gaz. Lorsque le climatiseur n'est pas utilisé, veuillez débrancher la fiche d'alimentation ou mettez le système hors tension.

Désignation et fonctions des parties de la télécommande

METHODES DE FONCTIONNEMENT

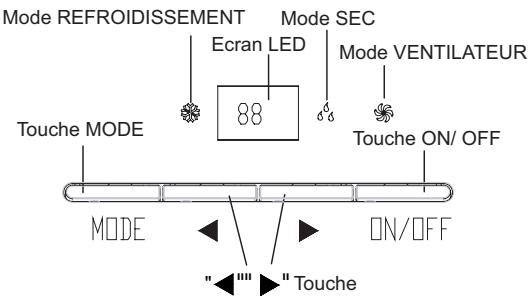

Panneau de commande et fonctionnement

1.Touche "ON/OFF"

Appuyez une fois sur cette touche pour démarrer l'appareil et une seconde fois pour l'arrête.

2.Touche"MODE"

Appuyez sur ce bouton pour changer le mode de fonctionnement dans l'odore suivant:

COOL DRY FAN COOL (Refroidissement, Sec, Ventilateur, Refroidissement)

1. Touche 一 ^ 一 ^ 一 key

En mode "REFROIDISSEMENT", appuyez une fois sur ↑ , la TEMP. DEFINIE sera réduite. Appuyez une fois sur ↑ la TEMP. DEFINIE va augmenter de 1^ ( 1^ ). La TEMP. DEFINIE peut être sélectionnée à partir de 16^ ( 61^ ) jusqu'à 30^ ( 86^ ).

Mode

REFROIDISSEMENT

1) Pour sélectionner un emplacement à proximé de la porte ou de la fenêtre, installez un conduit d'évacuation de la chaleur.
2) Appuyez sur la touche "MODE" pour selectionner le mode "REFROIDISSEMENT.
3) Appuyez sur la touche "▲" ou sur "▶" pour régler la température appropriée entre 16^ C(61^ F) 30^ C(86^ F) .

AVERTISSEMENT

Lorsque l'appareil est en marche en mode REFROIDISSEMENT, pour maintainir un excellent rendement de refroidissement, les éléments suivants doivent particulièrement être pris en considération:

1) S'il y a une lumière solaire directe à côté de la fenêtre, veuillez utiliser un rideau pour la bloquer.
2) N'utilise pas d'autres sources thermiques dans la piece climatisée.

Mode SEC

Veuillez fermer la porte et la fenêtre pour obtenir une meilleure déshumidification: Appuyez sur la touche "MODE", sélectionnez le mode "SEC", l'appareil va fonctionner en mode "SEC". A ce niveau, le moteur supérieur fonctionne à une vitesse faible et celle-ci n'est pas régliable.

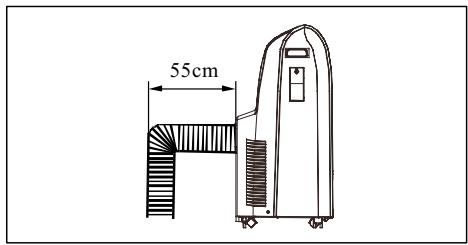

• La plage des longueurs du conduit d'évacuation de la chaleur se situe entre 50 150~cm . Il est recommendé de l'utiliser sur sa longueur minimum.

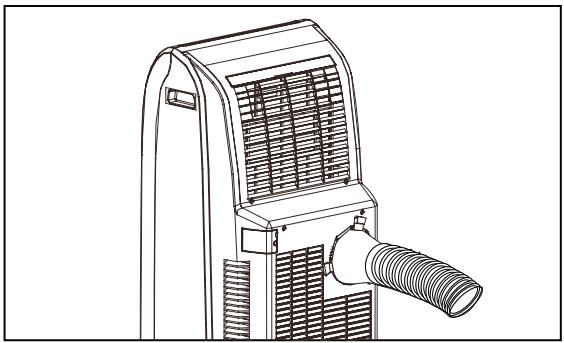

  Lorsqu'il est installé, le conduit d'évacuation doit être le plus plat possible. Ne prolongez pas le tuyau ou ne le connectez pas sur un autre tuyau d'évacuation, au risque de provoquer un fonctionnement anormal du système

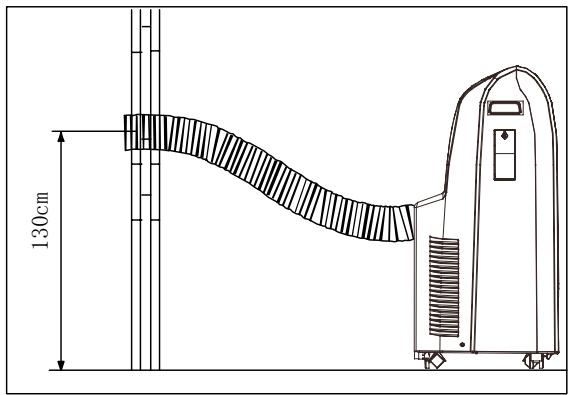

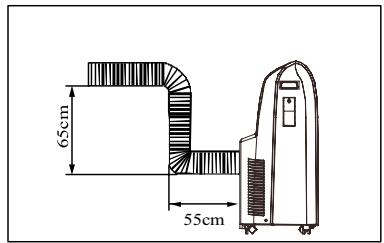

Une installation correcte est illustrée dans la figure ci-après (en cas d'installation murale, la hauteur du mur doit être égale à 40 -130cm du sol).

Si le conduit doit être plie, veuillez installer l'institue ennant les dimensions ci-dessous en considération.

ACCESSOIREST INSTALLATION DU CONDUIT D'EVACUATION DE LA CHALEUR

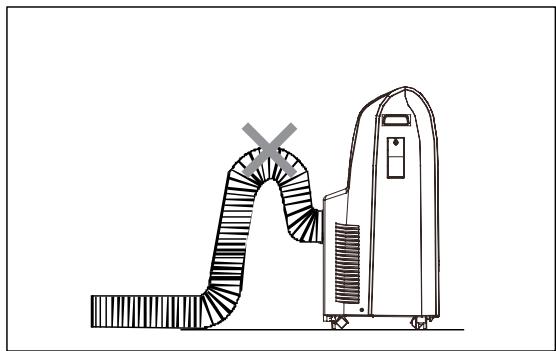

La figure suivante illustre une installation incorrecte (si le tuyau est excessively plié, cela peut facilement provoquer des dysfonctionnements).

PIECES FOURNIES

Extrémité du tuyau en plastique installé à l'avant

Extrémité du tuyau en plastique installé à l'arrière

Tuyau d'évacuation flexible

Adaptatour du circuit

ENTRETIEN ET MAINTENANCE

Portable unit

des roulettes sont prévues en bas de l'appareil. Il peut être déplaced très facilement dans le local, selon le besoin.

AVERTISSEMENT

Avant d'effectuer des travaux de maintenance, veuillez débrancher le cordon d'alimentation ou mettez le système hors tension pour éviter un choc électrique.

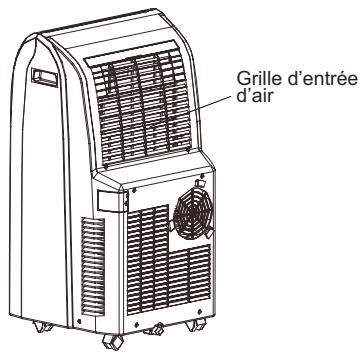

Nettoyage du filtré à air

La performance de l'appareil sera réduite en cas de forte accumulation de la poussière, par conséquent, nettoyez l'appareil au moins une fois toutes les deux semaines.

Démontage, nettoyage

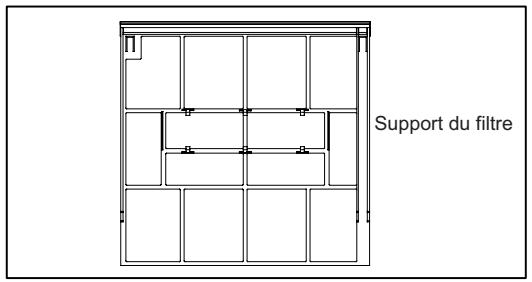

• Retirez le support du filtré et faites sorting ce filtré.
• Lavez séparément le filtr, nettoyez-le par pulverisation (ex. avec une douchette de lavabo) et secouez-le, ou plongez-le dans l'eau savonneuse et douce, puis faites sécher dans l'ombre.

ENTRETIEN ET MAINTENANCE

Nettoyage du climatiseur

Utilisez un chiffon légèrement mouillé et dont la température est inférieure à 40^ (104^) (ou l'eau savonneuse ou l'eau avec un nettoyant après avoir essuyé la saleté. N'utilise pas d'essence, de carburant diesel ou d'autres substances similaires pour nettoyer l'appareil. Avant le nettoyage, débranchez le cordon.

DEPANNAGE

En cas de dysfonctionnement, veuillez vérifier les éléments suivants avant les travaux de maintenance:

Problèmes	Causes probables	Solutions
Le climatiseur ne démarre pas.	L'alimentation n'est pas bien connectée.La fiche d'alimentation n'est pas insérée solidement. La fiche d'alimentation ou la prise ne fonctionne pas normalement.Le fusible est grillé.	1. Insérez fermement la fiche d'alimentation. 2. Faites replacer la fiche ou la prise électricque par un électricien. 3. Faites replacer le fusible par un électricien.
	Le mode MINUTERIE ACTIVEE est-il actif?	Annulez le mode "REGLER LA MINUTERIE" ou patientez jusqu'à ce que le fonctionnement automatique soit exécuté.
Bien que le système ait été régle sur le mode REFROIDISSEMENT, il n'y a pas de vent froid.	1. La température ambiente est inférieure à la température définie. 2. L'évaporateur s'est givré.	1. Il s'agit d'un phénomène normal. 2. L'appareil fonctionne en mode dégivrage, il va recommencer à fonctionner en mode initial après le dégivrage.
Bien que le système ait été régle sur le mode SEC, il n'y a pas de vent froid.	1. L'évaporateur s'est givré.	1. L'appareil fonctionne en mode dégivrage, il va recommencer à fonctionner en mode initial après le dégivrage.
Le LED affiche "ES".	1. Basse tension protection contre la surintensité.	Mettez le système hors tension, après 10 minutes, mettez-le en marche, si "ES" s'affiche encore, veillez appeler un agent de maintenance.
Le LED affiche "HB".	Le réservoir d'eau est plein.	1. Evacuez l'eau à travers le tuyau d'évacuation 2. Si le dysfonctionnement persististe, veillez appeler un agent de maintenance.

REMARQUES ASSOCIEES A L'UTILISATEUR

Emplacement

• N'installé pas l'appareil dans un endroit clos, le système doit être parfaitement aéré pour évider des dysfonctionnements.
• N'installez pas l'appareil dans un endroit où il sera exposé à la lumière directe du soleil, pour éviter une perte d'efficacité.
• N'installez pas l'appareil dans un endroit humide au risque de provoquer une fuite électrique.
• Vous pouvez installer l'appareil dans les endroits suivants: Lieux où il y a le gaz, le feu, l'huile ou endroit où un dysfonctionnement est susceptible de se produit

Emplacements inappropriés

Faites particulièrement attention aux catégories de personnes suivantes:

1) des enfants, des personnes représentant des problèmes de santé.
2) des personnes qui éprouvent des difficultés à s'exprimer.
3) des personnes qui sont très fatiguées, ivres ou qui sont sous somnifères.
- Evitez de marcher ou de placer quelque chose sur la partie supérieure de l'appareil; cela va provoquer un ralentissement ou un dysfonctionnement du système.
- N'exposez pas l'organisme pendant longtemps à un vent froid, cela peut provoquer des problèmes de santé.
L'appareil doit être place à 1 m environ ou plus d'un téléviseur, ou il sera affecté par ses radiations electromagnétiques.
- L'entrée/la sortie d'air ne doit pas etre bouchee, cela risque de provoquer un dysfonctionnement.
- Evitez d'introduire des mains ou un baton dans la sortie ou l'entree d'air. Accordez un attention particuliere aux enfants, dans le cas contraire, il y a risque d'accident.
- Si le cordon d'alimentation fourni est endommagé, il doit être remplace par le fabricant, son personnel de maintenance ou toute autre personne disposant des qualificationssemblables pour écarter tous les risques.
- Cet apparéil doit être positionné de manière à acceder facilement à la prise.
- La pression d'air statique dans la plage du tuyau doit se situer entre 0 et 25 Pa.
Parametre nominal pour le FUSIBLE: 250V CA, 3,15A.
L'appareil est conforme au GPC09AE-K3NNA7A GWP:R410A(R321900 :(50/125:50/.
- Lorsque la commutateur du niveau d'eau fonctionne pour le replissage de l'eau, la volume d'eau à l'intérieur du réservoir est de 1,2 L.

Cet apparéil n'a pas été conçu de manière à être utilisé par des personnes (y compris des enfants) souffrant d'une déficiency physique, sensorielle, ou mentalale, ou ne disposant pas de connaissances ou d'expérience, à moins qu'une telle application dudit apparéil ne soit astreinte à la supervision ou à l'instruction d'une personne responsable de leur sécurité. Les enfants doivent être surveillés pour s'assurer qu'ils ne font pas de l' apparéil un object de jeu.

Le GPC09AE-K3NNA7A peut être connecté uniquement à une alimentation avec une impédance système de 0,328 ohms au maximum. Le cas échéant, veuillage consulter votre fournisseur d'électricité pour des informations relatives à l'impédance du système.

REMARQUES ASSOCIEES A L'UTILISATEUR

Emplacements inappropriés

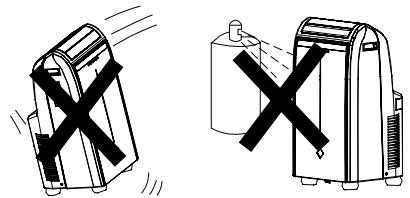

• Evitez d'incliner et de renverser le climatisationur. Si un phénomène anormal est observé, veuillez débrancher la fiche d'alimentation immédiatement, ensuite, demandez à votre fournisseur de procédér à des vérifications et à la maintenance.
• N'utilise pas d'insecticides ou d'autres pulverisateurs, ceux-ci peuvent provoquer une déformation ou des fissures.
• Consultez le manuel d'utilisation pour les phrases ci-dessous et l'étiquette de marquage pour la "poubelle".
• Signification de la poubelle à roulettes barrée par une croix: ne mettez pas les apparciels électriques au rebut comme déchets municipaux non classés, utilisez des installations de collecte différentes.
• Contactez votre gouvernement local pour avoir des informations sur les systèmes de mise au rebut disponibles.
• Si les apparèils de électriques sont mis au rebut dans des décharges, on peut observer uneuite des substances dangereuses dans l'eau souterraine, lesquelles pourraient arriver jusqu'à la châine alimentaire et constituer une menace pour votre santé et bien-être.
  Lorsque vous remplacez d'anciens apparéils par de nouveaux, le détaillant est légalement obligé de reprendre votre premier apparéil pour une mise au rebut gratuite.
• La mise au rebut de cet apparéil dans un menage domestique est strictement interdite. Il existe plusieurs options de mise au rebut:

a) La municipalité a créé plusieurs systèmes de collecte, où les déchets électroniques peuvent être mis au rebut gratuitemment par l'utilisateur.
b) Lorsque vous achetez un nouveau produit, le détaillant va reprendre Gratisement l'ancien produit.
c) Le fabricant va reprendre l'ancien apparéil pour des besoin de mise au rebut, sans imputer le moindre coût à l'utilisateur.
d) Etant donné que des produits usés contiennent des ressources de valeur, ils peuvent être vendus aux vendeurs de ferrailles.

Une mise au rebut non réglementé des déchets en brousse et dans la nature constitue un danger pour votre santé en cas de fuite des substances nocives dans l'eau souterraine et de contamination de la chaîne alimentaire.

MISE AU REBUT: Ne mette pas ce produit au rebut comme les déchets municipaux non classifiés. La collecte de ces déchets séparément pour un traitement spécial est nécessaire.

SERVICE APRES VENTE

• En cas de problèmes relatifs à la qualité ou de toute autre nature, veuillez contacter un distributeur local

Installation et maintenance du filtré sanitaire

Consignes relatives à l'installation

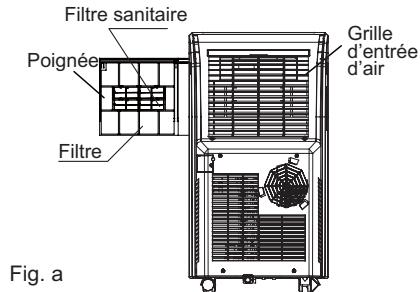

1. Appuyez et tirez les poignées de la grille d'entrée d'air orientées vers l'extérieur

1. Installé le filtre sanitaire de façon équilibrée sur la grille d'entrée comme l'illustrte la Fig. b.

1. Réinsérez la grille d'entrée d'air montée avec le filtre dans l'appareil.

Consignes relatives à le nettoyage

Retirez le filtré à air avant de le nettoyer et réinstallé-le après l'avoir nettoyé selon les consignes d'installation.

Rappelons que le charbon actif ne peut pas etre nettoyé avec de I'eau.

Laissez secher le filtré dans l'ombre après le nettoyage, mais ne le faites pas secher en l'essuyant.

Le filtré sanitaire comporte généralement une durée de vie d'un an dans les conditions d'exploitation normale.
