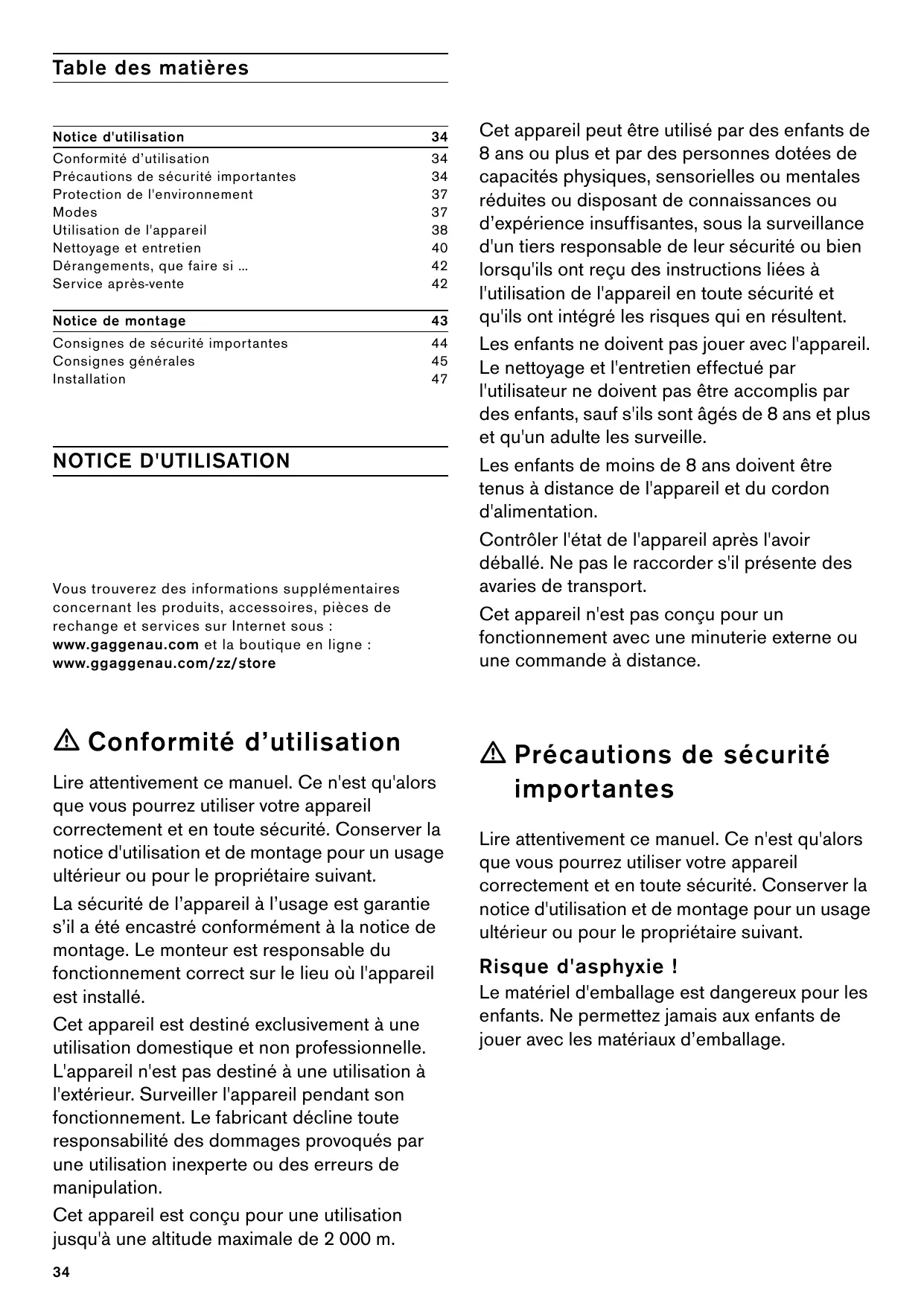

MODE D'EMPLOI AF210161 GAGGENAU
| Notice d'utilisation | 34 |
| Conformité d'utilisation | 34 |
| Précautions de sécurité importantes | 34 |
| Protection de l'environnement | 37 |
| Modes | 37 |
| Utilisation de l'appareil | 38 |
| Nettoyage etenetretien | 40 |
| Dérangements, que faire si ... | 42 |
| Service après-venture | 42 |
| Notice de montage | 43 |
| Consignes de sécurité importantes | 44 |
| Consignes générales | 45 |
| Installation | 47 |
NOTICE d'utilisation
Vous trouverez des informations supplémentaires concernant les produits, accessoires, pièces de rechange et services sur Internet sous : www.gaggenau.com et la boutique en ligne : www.ggaggenau.com/zz/store
Conformité d'utilisation
Lire attentivement ce manuel. Ce n'est qu'alors que vous pourrez utiliser votre appareil correctement et en toute sécurité. Conserver la notice d'utilisation et de montage pour un usage ultérieur ou pour le propriétaire suivant.
La sécurité de l'appareil à l'utilisation est garantie s'il a été encastré conformément à la notice de montage. Le monteur est responsable du fonctionnement correct sur le lieu où l'appareil est installé.
Cet appareil est destiné exclusivement à une utilisation domestique et non professionnelle. L'appareil n'est pas destiné à une utilisation à l'extérieur. Surveiller l'appareil pendant son fonctionnement. Le fabricant décline toute responsabilité des dommages provoqués par une utilisation inexperte ou des erreurs de manipulation.
Cet appareil est conçu pour une utilisation jusqu'à une altitude maximale de 2 000 m.
Cet appareil peut être utilisé par des enfants de 8 ans ou plus et par des personnes dotées de capacités physiques, sensorielles ou mentales réduites ou disposant de connaissances ou d'expérience insuffisantes, sous la surveillance d'un tiers responsable de leur sécurité ou bien lorsqu'ils ont reçu des instructions liées à l'utilisation de l'appareil en toute sécurité et qu'ils ont intégré les risques qui en résultent.
Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien effectués par l'utilisateur ne doivent pas être accomplis par des enfants, sauf s'ils sont âgés de 8 ans et plus et qu'un adulte les surveille.
Les enfants de moins de 8 ans doivent être tenus à distance de l'appareil et du cordon d'alimentation.
Contrôler l'état de l'appareil après l'avoir déballé. Ne pas le raccorder s'il présente des avaries de transport.
Cet appareil n'est pas conçu pour un fonctionnement avec une minuterie externe ou une commande à distance.
Précautions de sécurité importantes
Lire attentivement ce manuel. Ce n'est qu'alors que vous pourrez utiliser votre appareil correctement et en toute sécurité. Conserver la notice d'utilisation et de montage pour un usage ultérieur ou pour le propriétaire suivant.
Risque d'asphyxie!
Le matériel d'emballage est dangereux pour les enfants. Ne permettez jamais aux enfants de jouer avec les matériaux d'emballage.

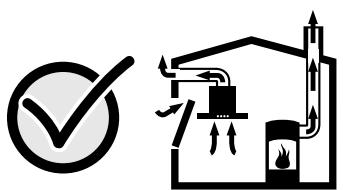

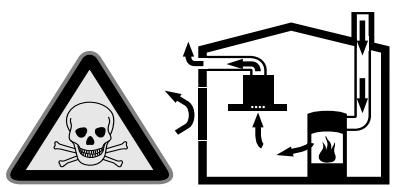

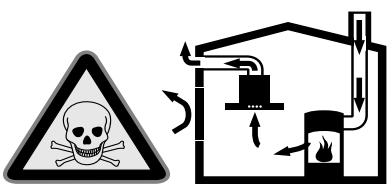

Danger de mort!
Il y a risque d'intoxication par réaspiration des gaz de combustion.
En cas d'utilisation simultanée de l'appareil en mode évacuation de l'air et d'un foyer à combustion alimenté en air ambient, veillez impérativement à ce que l'apport d'air soit suffisant.
Les foyers à combustion alimentés en air ambient (par exemple appareils de chauffage, au gaz, au bois, au fioul ou au charbon, les chauffe-eau, chauffe-eau accumulateurs) prélevent l'air de combustion dans la pièce où ils sont installés et rejettent les gaz de fumée à l'extérieur par le biais d'un système spécifique (cheminée par exemple).
Lorsque la hotte aspirante est en marche, elle préleve de l'air dans la cuisine et dans les pièces voisines ; si l'apport d'air frais est trop faible, une dépression se forme. Des gaz toxiques provenant de la cheminée ou du conduit d'évacuation sont réaspirés dans les pièces d'habitation.
- Il faut donc toujours s'assurer que l'apport d'air frais est suffisant. La présence d'une ventouse téléscopique d'apport et d'évacuation d'air ne suffit pas à assurer le respect de la valeur limite.
Le fonctionnement de l'appareil n'est possible que si la dépression dans la pièce où est installé le foyer ne dépasse pas 4 Pa (0,04 mbar). On y parvient en présence d'ouvertures non obturables aménagées par ex. dans les portes, fenêtres et en association avec des ventouses téléscopiques d'admission/ évacuation de l'air à travers la maçonnerie ou par d'autres mesures techniques permettant à l'air d'affluer pour assurer la combustion.
Demandez toujours conseil au maître ramoneur compétent qui pourra évaluer l'ensemble du réseau de ventilation de la maison et vous proposer le moyen le mieux adapté pour l'aération.
Si la hotte aspirante est utilisée exclusivement en mode recyclage, le fonctionnement est possible sans restrictions.
Risque d'incendie!
- Les dépôts de graisse dans le filtre àGRAISSSE peuvent s'enflammer.
Nettoyer le filtre àGRAISSÉ au moins tous les 2 mois.
Ne jamais faire fonctionner l'appareil sans filtre à graisse.
- Les dépôts de graisse dans le filtre à graisse peuvent s'enflammer. Ne jamais travailler avec une flamme nue à proximité de l'appareil (par ex. flamber). N'installer l'appareil à proximité d'un foyer à combustibles solides (par ex. bois ou charbon) qu'en présence d'un couvercle fermé et non amovible. Aucune projection d'étincelles ne doit avoir lieu. L'huile et la graisse chaude s'enflamment rapidement. Ne jamais laisser l'huile et la graisse chaude sans surveillance. Ne jamais éteindre le feu avec de l'eau. Éteindre le foyer. Étouffer les flammes prudemment avec un couvercle, une couverture ou similaire.
- Des foyers à gaz sans qu'un récipient ne soit placé sur le foyer dégagent une forte chaleur lors du fonctionnement. Un appare
- Lors du fonctionnement simultané de plusieurs foyers gaz il y a une forte production de chaleur. L'appareil de ventilation risque d'être endommagé ou de prendre feu. L'appareil de ventilation doit uniquement être combiné avec des foyers gaz qui ne dépassent pas une puissance totale maximale de 18kW. En cas de dépassement de la puissance totale de 12kW, il convient de respecter les prescriptions locales concernant la ventilation de la piece, la taille de la piece et la combinaison avec des appareils de ventilation en mode évacuation de l'air ou recyclage.
Risque de brûlure !
Les éléments accessibles deviennent chauds pendant le fonctionnement. Ne jamais toucher les éléments chauds. Éloigner les enfants.
Risque de blessure !
- Des pièces à l'intérieur de l'appareil peuvent présenter des arêtes vives. Porter des gants de protection.
- Des objets déposés sur l'appareil peuvent tomber. Ne pas déposer d'objets sur l'appareil. La lumière des lampes LED est très éblouissante et peut causer des dommages aux yeux (groupe de risque 1). Ne pas regarder plus longtemps que 100 secondes directement les lampes LED allumées.
- Un appareil défectueux peut provoquer un choc électrique. Ne jamais mettre en service un appareil défectueux. Débrancher la fiche secteur ou enlever le fusible dans le boîtier à fusibles. Appeler le service après-vente. Tenter de réparer vous-même l'appareil est dangereux. Seul un technicien du service après-vente formé par nos soins est habilité à effectuer des réparations et à replacer des câbles d'alimentation défectueux. Si l'appareil est défectueux, débrancher la fiche secteur ou enlever le fusible dans le boîtier à fusibles. Appeler le service après-vente.
- De l'humidité qui pénètre peut occasionner un choc électrique. Ne pas utiliser de nettoyeur haute pression ou de nettoyer à vapeur.
Attention!
Risque de déterioration par la corrosion. Toujours allumer l'appareil pendant la cuisson afin d'éviter la formation de condensation. La condensation peut provoquer de la corrosion.
Remplacer immédiatement les ampoules défectueuses, afin d’empêcher une surcharge des ampoules restantes.
Risque de détérioration par pénétration d'humidité dans l'électronique. Ne jamais nettoyer les éléments de commande avec un chiffon mouillé.
Les surfaces peuvent être endommagées par un nettoyage non conforme. Nettoyer les surfaces en inox seulement dans le sens du métal. Pour les organes de commande, ne pas utiliser de nettoyant pour inox.
Les nettoyants agressifs ou à récurer peuvent endommager la surface. Ne jamais utiliser de nettoyants agressifs ou à récurer.
Risque d'endommagement par le reflux de condensat. Installer le conduit d'air vicié légèrement incliné vers le bas à partir de l'appareil (1° de pente)
Votre nouvel appareil est d'une très grande efficacité énergétique. Vous trouverez ici des conseils sur comment vous pouvez économiser encore plus d'énergie lors de l'utilisation de l'appareil et comment correctement éliminer l'appareil.
Économies d'énergie
Lors de la cuisson, prévoir de l'air frais suffisant afin que la hotte aspirante fonctionne de manière efficace en produisant peu de bruit. - Adapter la vitesse du ventilateur à l'intensité des vapeurs de cuisson. N'utiliser le vitesse intensive que si cela s'avère nécessaire. Une faible vitesse du ventilateur est synonyme d'une faible consommation d'énergie. - En cas d'intenses vapeurs de cuisson, sélectionner une vitesse de ventilateur plus importante à temps. Les vapeurs de cuisson déjà dispersées dans la cuisine nécessitent un fonctionnement plus long de la hotte aspirante. - Éteindre la hotte aspirante quand elle n'est plus utilisée. - Éteindre l'éclairage quand il n'est plus utilisé. Nettoyer le filtre selon les intervalles indiqués ou le remplacer pour augmenter l'efficacité de la ventilation et éviter tout risque d'incendie.
Élimination écologique
Éliminez l'emballage en respectant l'environnement.
Cet appareil est marqué selon la directive française 2012/19/UE relative aux appareils électriques et électroniques usagés (waste electrical and electronic equipment - WEEE).
La directive définit le cadre pour une reprise et une回收请注意，您要求的法语技术支持校对任务已完成。根据您的指示，我仅提供需要纠正的段落的修正版本，不添加任何未在原始文本中出现的词或信息。以下是根据您的规则进行校正后的文本： La directive définit le cadre pour une reprise et une recyclage des appareils usagés applicables dans les pays de la CE.
Modes
Vous pouvez utiliser cet appareil en mode Évacuation d'air ou en mode Recyclage de l'air.

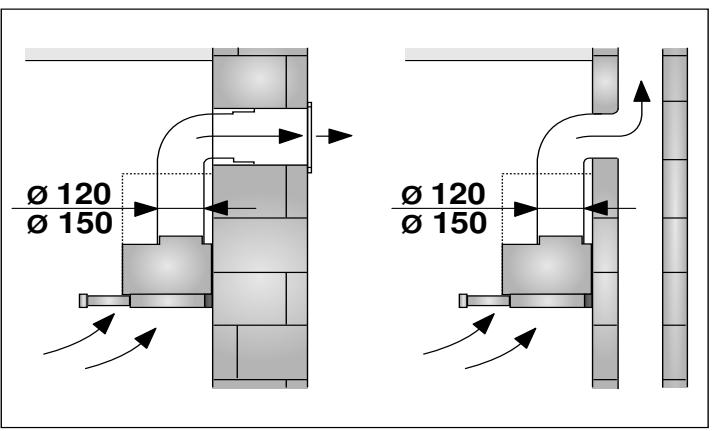

Mode d'évacuation de l'air
L'air aspiré est débarrassé des particules de graisse par les filtres à cet effet, transite par un conduit puis gagne l'extérieur.
Remarque: L'air sortant ne doit pénétrer ni dans une cheminée en service destinée à évacuer la fumée ou des gaz brûlés, ni dans une gaine servant à aérer les locaux où sont installés des foyer à combustion.
Si l'air sortant circule par une cheminée non en service destinée à évacuer la fumée ou des gaz brûlés, il faudra vous procurer l'accord du ramoneur compétent dans votre quartier. Si l'air sortant traverse la paroi extérieure, il faudrait utiliser une ventouse télescopique.
Mode de recyclage
L'air aspiré se nettoie en traversant les filtres à graisse et un filtre à charbon actif, puis il revient dans la cuisine.
Remarque : Pour lier les odeurs dans l'air recyclé, vous devrez incorporer un filtre à charbon actif. Pour connaître les différentes possibilités d'utiliser l'appareil en mode Recyclage, consultez les prospectus ou votre revendeur spécialisé. Vous pourrez vous procurer les accessoires dans le commerce spécialisé, auprès du service après-vente ou dans la boutique en ligne.
Utilisation de l'ordinateur
Remarque : Allumez la hotte aspirante dès le début de la cuisson ; une fois la cuisson achevée, laissez la hotte aspirante fonctionner encore quelques minutes. Ceci permet d'éliminer les buées de cuisson le plus efficacement.
Utilisation de l'appareil
Bandeau de commande
| ① | ① | ② | ③ | ⑥ | A |
| Explication | |
| ① | Ventilateur marche/arrêt |
| 1 | Puisance d'aspiration 1 |
| 2 | Puisance d'aspiration 2 |
| 3 | Puisance d'aspiration 3 |
| » | Aspiration intensive |
| A | Mode Automatique |
| ◎ | Indicateur de saturation |
| ♀- | Lumière marche/arrêt/gradation |
Mise en marche
Sortez le tiroir-filtre. Le ventilateur démarre à la vitesse 2.
Appuyez sur les touches + ou - pour modifier la puissance du ventilateur.
Eteindre
Appuyez sur la touche ①. Repoussez le tiroir-filtre à l'intérieur.
La vitesse intensive
Si des odeurs ou buées particulièrement fortes se dégagent, vous pouvez utiliser la vitesse intensive.
1. Appuyez sur la touche ①.
Le ventilateur démarre au niveau de puissance 2.
2 Appuyez sur la touche >>
L'aspiration intensive est activée.
Remarque: L'aspiration intensive est une puissance maximale temporellement limitée qui peut être activée lors de chaque niveau de puissance du ventilateur et en mode automatique. Au bout d'env. 6 minutes, le ventilateur se remet au réglage précédent sélectionné.
Pour arrêter prématurément l'aspiration intensive, appuyez sur la touche ① ou sur la touche d'un autre niveau de puissance du ventilateur.
Poursuite ventilateur
Quand vous repoussez le tiroir-filtre à l'intérieur alors que la hotte aspirante est en service, la poursuite est activée.
Le ventilateur s'arrête automatiquement au bout d'environ 10 minutes.
Mise en marche
- Appuyez sur la touche ①.
Le ventilateur démarre au niveau de puissance 2.
- Appuyez sur la touche A.
La puissance d'aspiration optimale 1, 2 ou 3 est automatiquement réglée par le biais d'un capteur.
Arrêt
Appuyez sur la touche A ou ① pour désactiver le mode automatique.
Le ventilateur s'arrête automatiquement si le capteur ne détecte plus de modification de la qualité de l'air ambiant.
La durée de marche du mode automatique est de max. 4 heures.
Commande par capteur
En mode automatique, un capteur installé dans la hotte détecte l'intensité des odeurs de cuisson et de rotissage. Selon le réglage du capteur, le ventilateur commute automatiquement à une autre puissance.
Réglage usine de la sensibilité : 2
Réglage du niveau minimal de la sensibilité : 1
Réglage du niveau maximal de la sensibilité : 4
Si la commande par capteur réagit trop vite ou trop lentement, il est possible de la modifier de façon correspondante :
1 Ventilateur éteint, maintenir la touche A appuyée pendant env. 4 secondes. Le réglage s'affiche. 2 Le fait d'appuyer sur la touche 1, 2, 3 ou modifie le réglage de la commande par capteur.
Touche 1 = sensibilité 1
Touche 2 = sensibilité 2
Touche 3 = sensibilité 3
Touche = sensibilité 4
3 Pour confirmer l'entrée, appuyer sur la touche A pendant env. 4 secondes.
Indicateur de saturation
Si les filtres àGRAISSÉmetalliques sont saturés, un signal sonore retentit pendant env. 4 secondes après l'arrêt du ventilateur. L'indicateur de saturation s'allume en plus.
Au plus tard à ce moment-là, il faudrait nettoyer les filtres àGRAISSÉMETALLIQUES. Pour savoir comment nettoyer les filtres àGRAISSÉMETALLIQUES, consultez le chapitre Nettoyage et entretien. L'indicateur de saturation peut être réinitialisé pendant qu'il est allumé. Pour ce faire, appuyer sur la touche
Éclairage
Vous pouvez allumer et éteindre l'éclairage indépendamment de la ventilation.
Appuyez sur la touche
Régler la luminosité
Maintenez la touche enfoncee jusqu'à ce que la luminosité désirée soit atteinte.
Activer le signal sonore
Le ventilateur désactivé, appuyez simultanément sur les touches ① et pendant env. 3 secondes. Un signal sonore retentit à titre de confirmation.
Désactiver le signal sonore
Répétez l'opération "Activer le signal sonore".
Risque de brûlure!
L'appareil devient chaud pendant le fonctionnement, en particulier au niveau des ampoules. Laisser refroidir l'appareil avant de le nettoyer.
De l'humidité qui pénétre peut occasionner un choc électrique. Nettoyer l'appareil uniquement avec un chiffon humide. Avant le nettoyage, débrancher la fiche secteur ou déconnecter le fusible dans le boîtier à fusibles.
De l'humidité qui pénétre peut occasionnellement un choc électrique. Ne pas utiliser de nettoyeur haute pression ou de nettoyer à vapeur.
Risque de blessure!
Des pièces à l'intérieur de l'appareil peuvent avoir des arêtes vives. Porter des gants de protection.
Nettoyants
Afin de ne pas endommager les différentes surfaces avec des nettoyants inappropriés, respectez les indications du tableau. N'utilisez pas
- de produits agressifs ni abrasifs, de produits de nettoyage fortement alcoolisés, de tampons à recurer ni d'éponges à dos recourbé, de nettoyeurs haute pression ni de nettoyeurs à vapeur.
Avant d'utiliser des lavettes éponges neuves, rincez-les soigneusement.
Respectez l'ensemble des notices et des mises en garde accompagnant les produits de nettoyage.
| Surface | Nettoyants |
| Inox | Eau chaude additionnée de produit àVAISSELLE:Nettoyez avec une lavette et séchezavec un chiffon doux.Nettoyez les surfaces en inox uniquemoment dans le sens de polissage dumétaIDes produits d'entretien spécial inox sont disponibles auprès du serviceapurés-vente ou dans les commercésspecialisés. Appliquez une fine couche de produit d'entretien avec un chiffondoux. |
| Surfaces laquées | Eau chaude additionnée de produit àvaisselle:Nettoyez avec une lavette humide et séchez avec un chiffon doux.N'utilisez pas de nettoyant pour inox. |
| Aluminium et plas-tique | Nettoyant pour vitres:Nettoyez avec un chiffon doux. |
| Verre | Nettoyant pour vitres:Nettoyez avec un chiffon doux. N'utilisez pas de racloir à verre. |
| Éléments de com-mande | Eau chaude additionnée de produit àvaisselle:Nettoyez avec une lavette humide et séchez avec un chiffon doux.Risque d'électrocution par pénétrationd'humidité.Risque de déterioration de l'électro-nique par pénétration d'humidité. Ne nettoyez jamais les éléments decommandeavec un chiffon humide.N'utilisez pas de nettoyant pour inox. |
Nettoyer le filtre métallique à graisse
Ces instructions valent pour plusieurs variantes d'appareil. Certains équipements ne figurant pas sur votre appareil peuvent y être décrits.
Risque d'incendie!
Les dépôts de graisse dans le filtre à graisse peuvent s'enflammer.
Nettoyer le filtre à graisse au moins tous les 2 mois. Ne jamais faire fonctionner l'appareil sans filtre à graisse.
Remarques
- N'utilisez jamais de détergents agressifs, contenant de l'acide ou fortement alcalins.
- Pendant le nettoyage des filtres métalliques àGRAISSE, nettoyez également leur fixation dans l'appareil au moyen d'un essuie-tout humide.
- Vous pouvez laver les filtres métalliques àGRAISSE au lave-vaisselle ou à la main.
Remarque : En présence de salissures tenaces, vous pouvez utiliser un produit dissolvant les graisses. Il est possible de le commander via la boutique en ligne.
- Mettez les filtres métalliques à GRAISSE à tremper dans de l'eau de vaisselle très chaude. Utilisez une brosse pour nettoyer puis rincez bien les filtres ensuite. Laissez les filtres métalliques à GRAISSE s'égoutter.
Remarque: Si le nettoyage a lieu au lave-vaisselle, de légères colorations peuvent se manifester. Ceci n'influe aucunement sur le fonctionnement des filtres métalliques à graisse.
- Ne nettoyez pas avec la vaisselle les filtres métalliques àGRAISSE très sales. Posez les filtres métalliques à graisse dans le lave-vaisselle sans les coincer. Ne coincez pas les filtres métalliques à graisse.

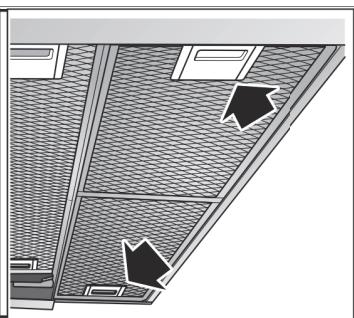

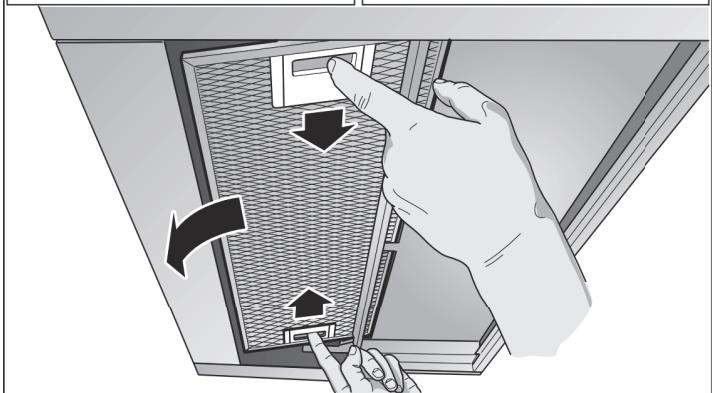

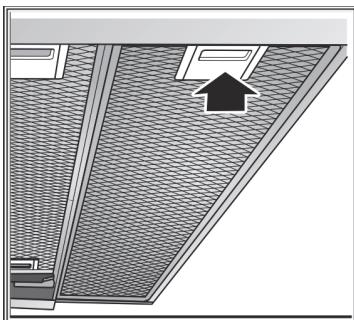

Retirer le filtre métallique à graisse
1 Ouvrez le verrouillage, puis abaissez le filtre àGRAISSSE métallique. Avec l'autre main sous le filtre àGRAISSSE métallique, interceptez ce dernier. 2 Sortez le filtre métallique àGRAISSSE de sa fixation.
Remarques
- La graisse peut s'accumuler en bas dans le filtre à graisse métallique. Pour éviter tout égouttement de graisse, tenez le filtre à graisse métallique à l'horizontal.
3 Nettoyez le filtre àGRAISSE métallique.

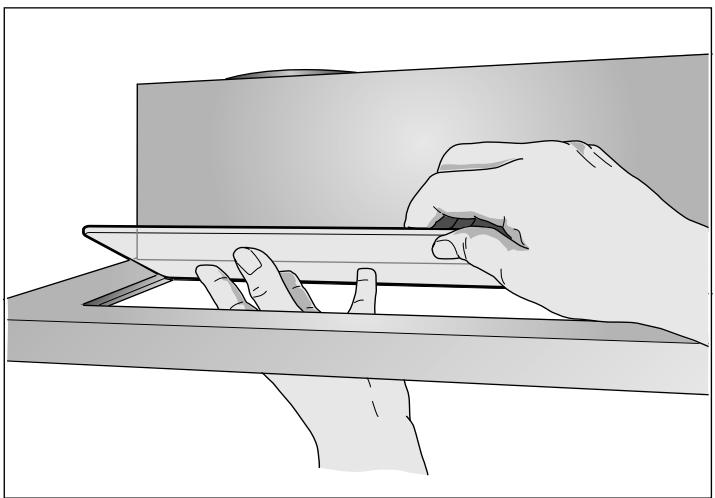

Pour les appareils avec plaque en verre dans le tiroir-filtre :
La plaque en verre peut se sortir aisément et peut être nettoyée dans le lave-vaisselle. Pour le sorting, soulevez la plaque en verre avec précaution.
Incorporer le filtrage métallique à graisse
1 Mettre le filtre métallique àGRAISSÉ en place. Avec l'autre main sous le filtre métallique àGRAISSÉ, intercepter ce dernier. 2 Basculer le filtre métallique àGRAISE vers le haut puis encliqueter le verrouillage.
Dans de nombreux cas, vous pourrez. Remédier vous-même facilement aux anomalies. Avant de contacter le service après-vente, veuillez vérifier les points suivants :
Tenter de réparer vous-même l'appareil est dangereux. Seul un technicien du service après-vente formé par nos soins est habilité à effectuer des réparations et à replacer des câbles d'alimentation défectueux. Si l'appareil est défectueux, débrancher la fiche secteur ou enlever le fusible dans le boîtier à fusibles. Appeler le service après-vente.
Tableau de dérangements
| Panne | Cause possible | Remède |
| L'appareil ne fonctionné pas | La fiche n'est pas connectée | Connector l'appareil au secteur |
| Panne de courant | Vérifier si d'autres apparils de cuisine fonctionnent | |
| Fusible défec-tueux | Vérifier dans le coffret à fusibles, si lefuse pour l'appareil est en bon état |
LED
Le remplacement des LED défectueuses est exclusivement réservé au fabricant, à son service après-vente ou à un spécialiste agréé (installateur d'équipement électrique).
Risque de blessure!
La lumière des lampes LED est très éblouissante et peut causer des dommages aux yeux (groupe de risque 1). Ne pas regarder plus longtemps que 100 secondes directement les lampes LED allumées.
Si vous appareil a besoin d'être réparé, notre service après-vente se tient à votre disposition. Nous trouvons toujours une solution appropriée pour éviter des visites inutiles d'un technicien.
Lors de votre appel, veuillez indiquer le numéro de produit (n° E) et le numéro de fabrication (n° FD), afin de nous permettre de vous aider. Vous trouvez la plaque signalétique à l'intérieur de l'appareil (après avoir déposé le filtre métallique à graisse).
Pour éviter d'avoir à les rechercher en cas de besoin, vous pouvez inscrire ici les données de votre appareil et le numéro de téléphone du service après-vente.
| N° E | N° FD |
Service après-vente
Tenez compte du fait que la visite d’un technicien du SAV n’est pas gratuite en cas de manipulation incorrecte, même pendant la période de garantie.
Vous trouverez les données de contact pour tous les pays dans l'annuaire ci-joint du service après-vente.
Demande de réparation et conseils en cas de dysfonctionnement
B 070222148
FR 0140104212
CH 0848 840 040
Faites confiance à la compétence du fabricant. Ainsi vous êtes assurés que la réparation sera effectuée par des techniciens formés qui possèdent les pièces de rechange d'origine pour votre appareil.
Accessoires
(non compris dans la livraison)
Remarque : Ces instructions valent pour plusieurs variantes d'appareil. Il est possible que des accessoires spéciaux soient mentionnés et qu'ils ne soient pas compatibles avec votre appareil.
Remarque : Respectez les instructions de montage, chapitre Accessoires.
| Équipement initial: | |
| Module de recyclage de l'air CleanAir | AA210812 |
| Filtre amovible pour module de recyclage CleanAir | AA210110 |
| Cadre d'affissement : | |
| Largeur de l'appareil 60 cm | AA210460 |
| Cadre d'affissement : | |
| Largeur de l'appareil 90 cm | AA210490 |
| Kit de montage : | |
| Meuble supérieur 90 cm | AA210491 |
Ces instructions valent pour plusieurs variantes d'appareil. Certains équipements ne figurant pas sur votre appareil peuvent y être décrits.
Cet appareil s'installe dans le meuble supérieur. - Accessoires spéciaux (p. ex. pour le mode Recyclage de l'air) : tenez compte de la notice d'installation les accompagnant. - Les surfaces de l'appareil craignent. Lors de l'installation, évitez de les endommager.
Largeur de l'appareil 60 cm :
Largeur de l'appareil 90 cm :
Consignes de sécurité importantes
Lire attentivement ce manuel. Ce n'est qu'alors que vous pourrez utiliser votre appareil correctement et en toute sécurité. Conserver la notice d'utilisation et de montage pour un usage ultérieur ou pour le propriétaire suivant.
La sécurité de l'appareil à l'utilisation est garantie s'il a été encastré conformément à la notice de montage. Le monteur est responsable du fonctionnement correct sur le lieu où l'appareil est installé.
La largeur de la hotte aspirante doit être équivalente à celle de la table de cuisson.
L'installation doit avoir lieu en respectant les prescriptions actuelles en vigueur dans le bâtiment, ainsi que les prescriptions publiées par les entreprises distributrices d'électricité et de gaz.
Le mode d'évacuation de l'air vicié devra être conforme aux arrêtés municipaux, préfectoraux, et aux prescriptions légales (par ex. aux ordonnances publiques applicables au BATIMENT).
Danger de mort !
Il y a risque d'intoxication par réaspiration des gaz de combustion. L'air sortant ne doit pénétrer ni dans une cheminée en service destinée à évacuer la fumée ou des gaz brûlés, ni dans une gaine servant à aérer les locaux où sont installés des foyers à combustion. Si l'air sortant circule par une cheminée non en service destinée à évacuer la fumée ou des gaz brûlés, il faudra vous procurer l'accord du ramoneur compétent dans votre quartier.
Danger de mort!
Il y a risque d'intoxication par réaspiration des gaz de combustion.
En cas d'utilisation simultanée de l'appareil en mode évacuation de l'air et d'un foyer à combustion alimenté en air ambient, veillez impérativement à ce que l'apport d'air soit suffisant.
Les foyers à combustion alimentés en air ambient (par exemple appareils de chauffage, au gaz, au bois, au fioul ou au charbon, les chauffe-eau, chauffe-eau accumulateurs) prélevent l'air de combustion dans la pièce où ils sont installés et rejettent les gaz de fumée à l'extérieur par le biais d'un système spécifique (cheminée par exemple).
Lorsque la hotte aspirante est en marche, elle préleve de l'air dans la cuisine et dans les pièces voisines ; si l'apport d'air frais est trop faible, une dépression se forme. Des gaz toxiques provenant de la cheminée ou du conduit d'évacuation sont réaspirés dans les pièces d'habitation.
- Il faut donc toujours s'assurer que l'apport d'air frais est suffisant. La présence d'une ventouse téléscopique d'apport et d'évacuation d'air ne suffit pas à assurer le respect de la valeur limite.
Le fonctionnement de l'appareil n'est possible que si la dépression dans la pièce où est installé le foyer ne dépasse pas 4 Pa (0,04 mbar). On y parvient en présence d'ouvertures non obturables aménagées par ex. dans les portes, fenêtres et en association avec des ventouses téléscopiques d'admission/ évacuation de l'air à travers la maçonnerie ou par d'autres mesures techniques permettant à l'air d'affluer pour assurer la combustion.
Demandez toujours conseil au maître ramoneur compétent qui pourra évaluer l'ensemble du réseau de ventilation de la maison et vous proposer le moyen le mieux adapté pour l'aération.
Si la hotte aspirante est utilisée exclusivement en mode recyclage, le fonctionnement est possible sans restrictions.
Danger de mort !
Il y a risque d'intoxication par réaspiration des gaz de combustion. Lors de l'installation d'une ventilation avec un foyer relié à une cheminée, l'alimentation électrique de la hotte doit être munie d'un circuit de sécurité approprié.
Risque d'incendie!
Les dépôts de graisse dans le filtre à graisse peuvent s'enflammer. Les distances de sécurité indiquées doivent être respectées, afin d'éviter une accumulation de chaleur. Veuillez respecter les indications relatives à votre appareil de cuisson. Si votre table de cuisson comporte des foyers gaz et électrique, l'écart maximal s'applique.
Il est permis de monter l'appareil avec un seul côté directement à côté d'un meuble haut ou près d'un mur haut. La distance vers la paroi ou le meuble haut doit être d'au moins 50 mm.
Risque de blessure !
- Des pièces à l'intérieur de l'appareil peuvent avoir des arêtes vives. Porter des gants de protection.
- Si l'appareil n'est pas correctement fixé, il peut tomber. Tous les éléments de fixation doivent être montés solidement et de façon sûre.
- L'appareil est lourd. 2 personnes sont nécessaires pour déplacer l'appareil. Utiliser exclusivement des moyens appropriés.
Des pièces à l'intérieur de l'appareil peuvent présenter des arêtes vives. Il y a risque d'endommagement du câble d'alimentation. Pendant l'installation, veiller à ne pas plier ni coincer le câble d'alimentation.
Risque d'électrocution!
Il doit être possible de séparer l'appareil du réseau électrique à tout moment. L'appareil doit uniquement être raccordé à une prise de courant de sécurité installée de manière réglementaire. Si la prise n'est plus accessible après montage ou si un raccordement fixe est indispensable, il faut prévoir côté secteur un dispositif de coupure omnipolaire avec un écartement des contacts d'au moins 3 mm. Le raccordement fixe est exclusivement réservé à un électricien qualifié. Nous vous recommandons d'installer un disjoncteur différentiel (interrupteur FI) dans le circuit d'alimentation de l'appareil.
Risque d'asphyxie!
Le matériel d'emballage est dangereux pour les enfants. Ne permettez jamais aux enfants de jouer avec les matériaux d'emballage.
Danger de mort!
Il y a risque d'intoxication par réaspiration des gaz de combustion. L'air sortant ne doit pénétrer ni dans une cheminée en service destinée à évacuer la fumée ou des gaz brûlés, ni dans une gaine servant à aérer les locaux où sont installés des foyer à combustion. Si l'air sortant circule par une cheminée non en service destinée à évacuer la fumée ou des gaz brûlés, il faudra vous procurer l'accord du ramoneur compétent dans votre quartier.
Si l'air sortant traverse la paroi extérieure, il faudra utiliser une ventouse téléscopique.
Conduit d'évacuation
Remarque: Le fabricant de l'appareil n'assume aucune garantie pour les réclamations liées à la tuyauterie.
L'appareil atteint son rendement optimal avec un tube d'évacuation court et droit et un diamètre le plus important possible. Si les tuyaux d'évacuation sont longs, présentent de nombreux coudes ou ont un diamètre inférieur à 150 mm, la puissance maximale d'aspiration ne sera pas atteinte et le ventilateur fera plus de bruit. - Les tuyaux rigides ou couplés constituant le conduit d'évacuation doivent être fabriqués dans un matériel non inflammable.
Tuyaux ronds
Nous recommandons un diamètre intérieur de 150 mm mais d'au moins 120 mm.
Gaines plates
Le section intérieure doit correspondre au diamètre des tuyaux ronds.
0 150 mm, env. 177 cm²
0 120 mm, env. 113 cm²
- Les gaines plates ne doivent pas présenter de déformations trop importantes. Si des tuyaux de plusieurs diamètres sont utilisés, il faut prévoir des bandes d'étanchéité.
Branchement électrique
Des pièces à l'intérieur de l'appareil peuvent avoir des arêtes vives. Il y a risque d'endommagement du câble d'alimentation. Pendant l'installation, veiller à ne pas plier ni coincer le câble d'alimentation.
Les données de raccordement nécessaires se trouvent sur la plaque signalétique dans le compartiment intérieur de l'appareil (pour ce faire, retirez le filtre métallique à GRAISE).
Cet appareil est conforme aux dispositions CE régissant l'antiparasitage.
Risque d'électrocution!
Il doit être possible de séparer l'appareil du réseau électrique à tout moment. L'appareil doit uniquement être raccordé à une prise de courant de sécurité installée de manière réglementaire. Si la prise n'est plus accessible après montage ou si un raccordement fixe est indispensable, il faut prévoir côté secteur un dispositif de coupure omnipolaire avec un écartement des contacts d'au moins 3 mm. Le raccordement fixe est exclusivement réservé à un Electricien qualifié. Nous vous recommendons d'installer un disjoncteur différentiel (interrupteur FI) dans le circuit d'alimentation de l'appareil.
Préparation du meuble
Le meuble d'encastrement doit être aligné à l'horizontal et être d'une capacité de charge suffisante. Le poids max. de la hotte aspirante est de 18 kg.

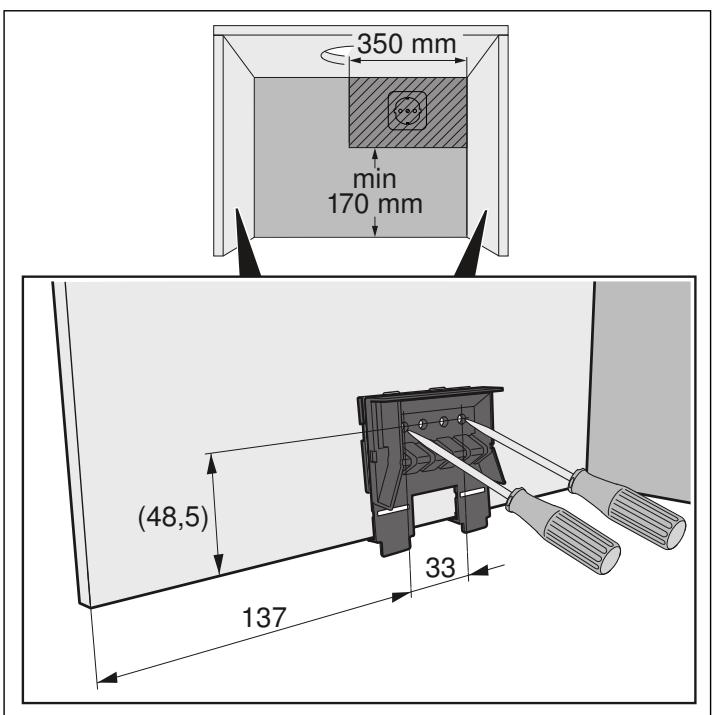

Dimensions de l'appareil et distances de sécurité
Tenez compte des dimensions de l'appareil. Respectez les distances de sécurité.
Si les instructions d'installation d'appareils de cuisson au gaz nécessitent une distance divergente, tenez toujours compte de la distance la plus grande.
Le meuble d'encastrement doit résister à des températures jusqu'à 90°C. La stabilité du meuble d'encastrement doit être garantie même après les travaux de découpe.
Cette hotte aspirante est prévue pour être montée dans un meuble haut avec les dimensions suivantes :
| Largeur | 600 mm |
| Profondeur | 320 mm min. |
| Profondeur | min. 350 mm avec cadre d'affaisissement |
| Hauteur | 420 mm min. |
| Hauteur | 600 mm min. avec module de recyclage de l'air CleanAir |
| Épaisseeur de mur | 16 mm ou 19 mm |

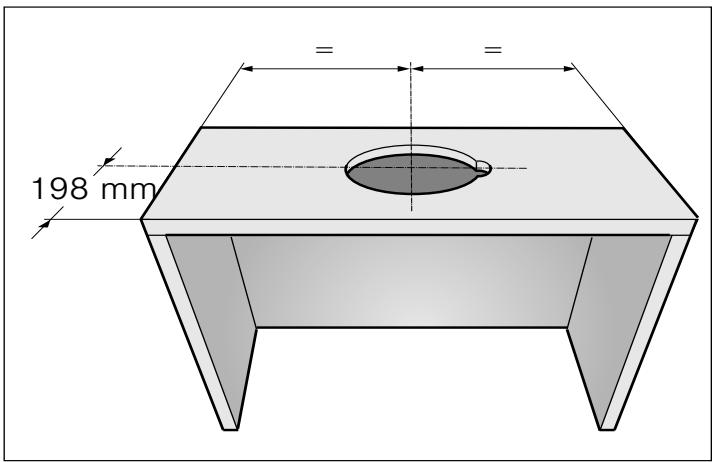

1 Réalisez la découpe pour le conduit d'évacuation. Pour ce faire, réalisez une ouverture dans le plafond ou à l'arrière du meuble d'encastrement avec une encoche supplémentaire pour le câble secteur.
2 Le cas échéant, retirez le fond du meuble. Tracez les points de fixation sur les parois intérieures du meuble et prépercéz-les avec un pointon. Utilisez l'élément de fixation joint pour tracer les points de fixation.

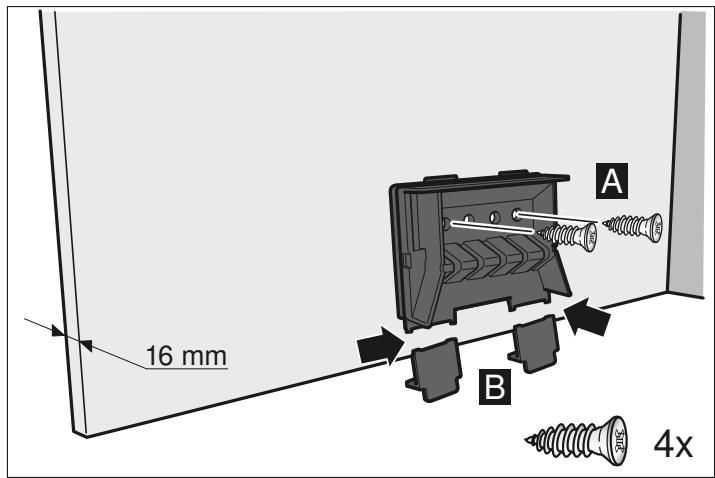

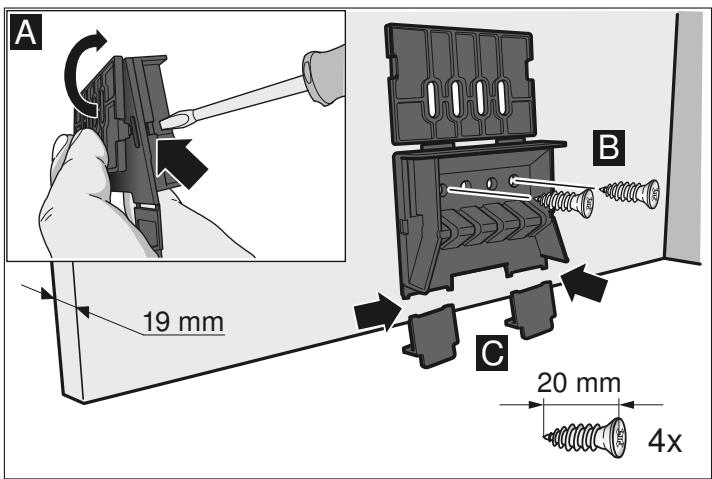

Épaisseur de paroi du corps : 16 mm
1. Vissez les éléments de fixation à gauche et à droite sur le corps. 2. Retirez les pattes sous les éléments de fixation.

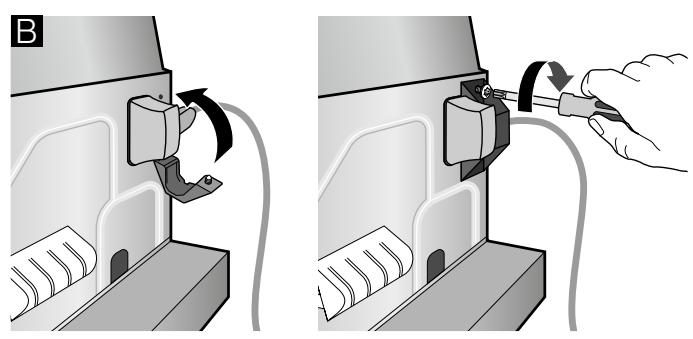

Préparer l'appareil

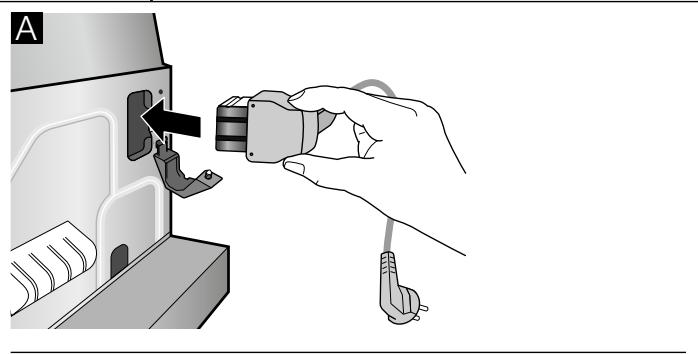

1. Branchez le câble secteur fourni à l'appareil. 2. Sécurisez le câble de raccordement réseau avec la décharge de traction.

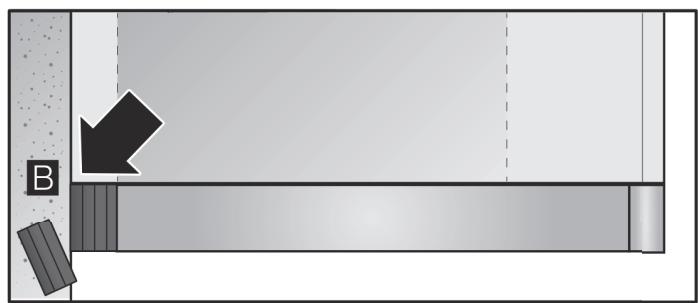

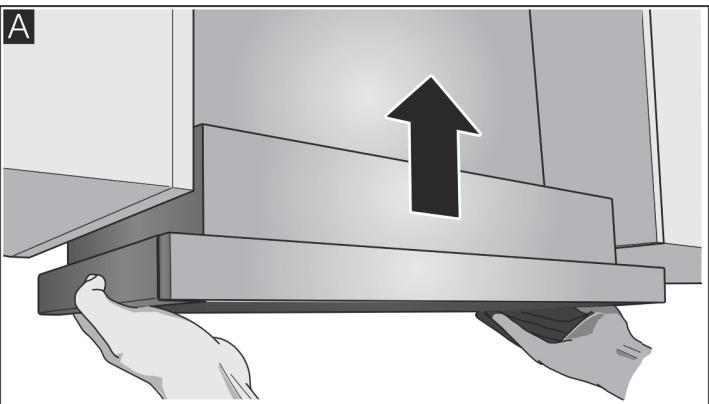

Accrocher l'appareil
1 Accrochez et nivelez l'appareil. A 2 Mesurez la distance entre l'appareil et le mur et reportez-la sur la baguette murale. 3 Si nécessaire, raccourcissez la baguette murale à la cote requise. B

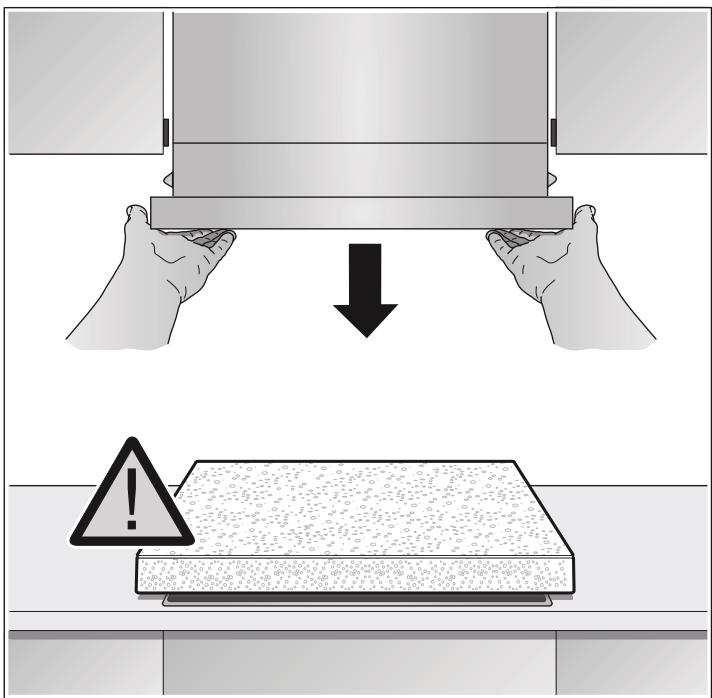

Suspendre l'appareil
Remarque: Avant de décrocher l'appareil, protégez la table de cuisson avec une partie d'emballage en polystyrène.

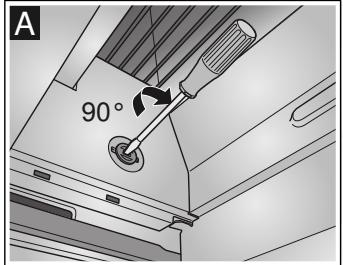

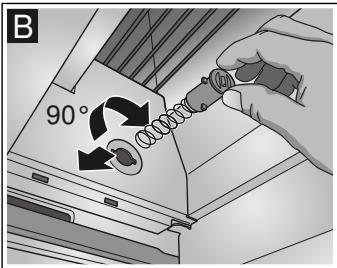

1. Enforcez le boulon de fixation avec un tournevis plat et tournez à 90° jusqu'à ce qu'il s'encliquête. 2. Enoncez légèrement le boulon de fixation avec les doigts et tournez jusqu'à ce qu'il s'enlève du boîtier avec les ressorts.

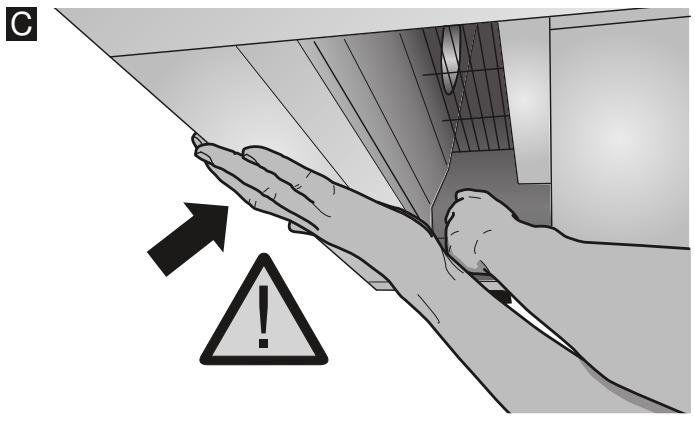

3 Retirez l'appareil avec précaution.

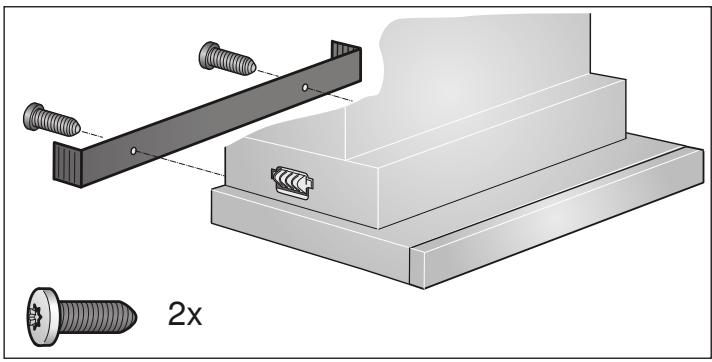

4 Vissez fermement la baguette murale.
5 Enforcez le boulon de fixation et tournez-le à. Remarque: Les éléments de fixation à gauche et à droite de l'appareil doivent être mobiles.
Montage final
1 Accrochez l'appareil. 2 Bloquez les boulons de fixation à gauche et à droite. 3 Encliquetez les capuchons à gauche et à droite.
4 Établissez le raccordement électrique.
Remarque: Le corps de la hotte aspirante peut être paré à l'intérieur du meuble supérieur. Sachant qu'il faut tenir compte des points suivants :
- Le fond intermédiaire ne doit pas reposer sur le corps de la hotte aspirante. Le parement avant ne doit pas être fixé au corps.
- La facilité d'accès pour le changement du filtre et le service après-vente doit être garantie.

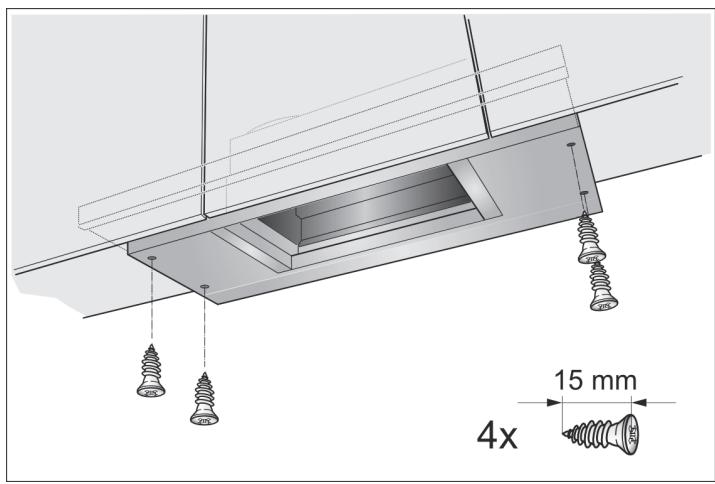

Largeur de l'appareil 90 cm :
Vissez également l'appareil sur les meubles supérieurs latéraux.
Fixez les jonctions des conduits
Remarque: En cas d'utilisation d'un tuyau en aluminium, lissez au préalable la zone de raccordement.
Tuyau d'évacuation ø 150 mm (diamètre recommandé)
Fixez le tuyau d'évacuation directement contre le manchon d'évacuation puis étanchez.
Conduit d'évacuation ø 120 mm
1. Fixez le manchon réducteur directement contre le manchon d'évacuation. 2. Fixez le conduit d'évacuation contre le manchon réducteur. 3. Étanchez les deux zones de jonction avec un moyen approprié.

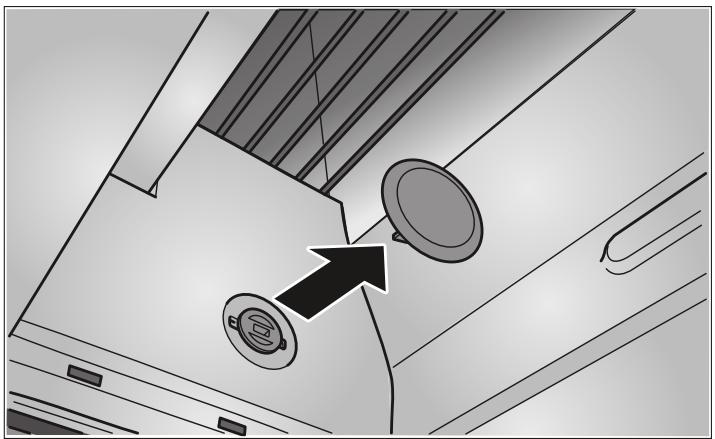

Dépose de l'appareil
1 Retirez la connexion électrique. 2 Retirez les jonctions des conduits. 3 Démontez les filtres à graisse métallique. 4 Otez les capuchons des fixations.
5 Décrochez l'appareil voir la section « Décrocher l'appareil »
