MODE D'EMPLOI LI6Z7RA560 SIEMENS

[fr] Notice d'utilisation et de montage

Utilisation conforme 2

Précautions de sécurité importantes 3

Protection de l'environnement 5

Modes 5

Utilisation de l'appareil. 6

Nettoyage et maintenance. 8

Anomalies, que faire ? 9

Service après-vente 10

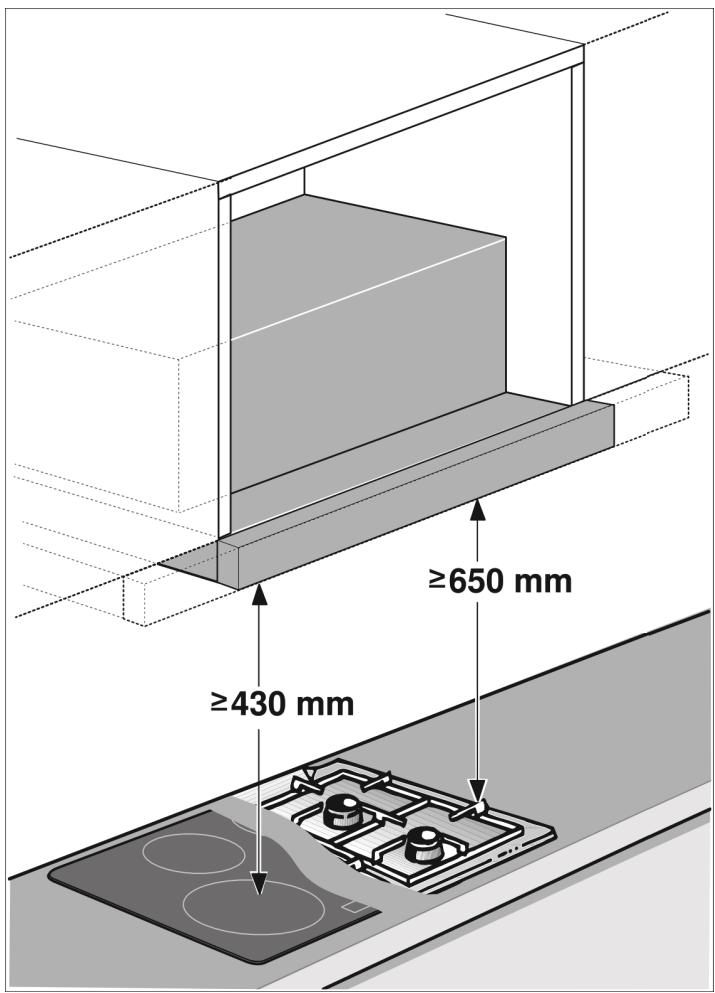

NOTICE DE MONTAGE 11

Précautions de sécurité importantes 12

Consignes generales 13

Installation 16

NOTICE D'UTILISATION

Vous trouvrez des informations supplementaires concernant les produits, accessoires, pièces de rechange et services sur Internet sous : www.siemens-home.bsh-group.com et la boutique en ligne : www.siemens-home.bsh-group.com/eshops

Utilisation conforme

Lire attentivement ce manuel. Ce n'est qu'alors que vous pourrez utiliser votre apparéil correctement et en toute sécurité.

Conserver la notice d'utilisation et de montage pour un usage ultérieur ou pour le propriétaire suivant.

La sécurité de l'appareil à l'utilisation est garantie s'il a été encastré conformément à la notice de montage. Le monteur est responsable du fonctionnement correct sur le lieu où l'appareil est installé.

Cet apparéil est destiné exclusivement à une utilisation domestique et non professionnelle. L' apparéil n'est pas destiné à une utilisation à l'extérieur. Surveiller l' apparéil pendant son fonctionnement. Le fabricant decline toute responsabilité des dommages provoqués par une utilisation inexperte ou des erreurs de manipulation.

Cet apparéil est conçu pour une utilisation jusqu'à une altitude maximal de 2 000 m.

Cet apparéil peut être utilisé par des enfants de 8 ans ou plus et par des personnes dotées de capacité physiques, sensorielles ou mentales réduites ou disposant de connaissances ou d'expérience insuffisantes, sous la surveillance d'un tiers responsable de leur sécurité ou bien lorsqu'ils ont reçu des instructions liées à l'utilisation de l' apparéil en toute sécurité et qu'ils ont intégré les risques qui en résultat.

Les enfants ne doivent pas jourer avec l'appareil. Le nettoyage et l'entretien effectué par l'utilisateur ne doit pas être accomplis par des enfants, sauf s'ilts sont âgés de 15 ans et plus et qu'un adulte les surveille.

Les enfants de moins de 8 ans doivent'être tenus à distance de l'appareil et du cordon d'alimentation.

Contrôler l'état de l'appareil après l'avoir déballé. Ne pas le raccorder s'il présente des avaries de transport.

Cet apparéil n'est pas conscience pour un fonctionnement avec une minuteurie externe ou une commande à distance.

Précautions de sécurité importantes

Mise en garde - Risque d'asphyxie!

Le matériel d'emballage est dangereux pour les enfants. Ne permettez jamais aux enfants de jouer avec les matérielaux d'emballage.

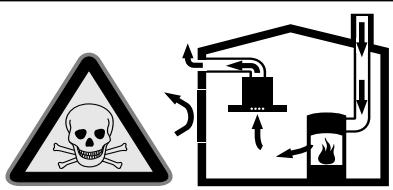

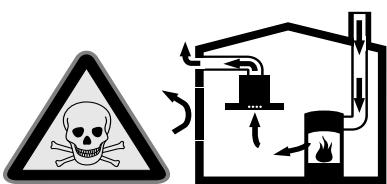

Mise en garde - Danger de mort !

Il y a risque d'intoxication par réaspiration des gaz de combustion.

En cas d'utilisation simultanée de l'appareil en mode évacuation de l'air et d'un foyer à combustion alimenté en air ambient, veillez impératifement à ce que l'apport d'air soit suffisant.

Les foyers à combustion alimentés en air ambient (par exemple apparèils de chauffage, au gaz, au bois, au fioul ou au charbon, les chauffe-eau, chauffe-eau accumulateurs) prélevent l'air de combustion dans la piece où ils sont installés et rejettent les gaz de fumée à l'extérieur par le biais d'un système spécifique (cheminée par exemple). Lorsque la hotte aspirante est en marche, elle préleve de l'air dans la cuisine et dans les pieces voisines ; si l'apport d'air frais est trop faible, une dépression se forme. Des gaz toxiques provenant de la cheminée ou du conduit d'évacuation sont réaspirés dans les pieces d'habitation.

Il faut donc toujours s'assurer que l'apport d'air frais est suffisant
La présence d'une ventouse téléscopique d'apport et d'évacuation d'air ne suffit pas à assurer le respect de la valeur limite.

Le fonctionnement sur de l'appareil n'est possible que si la dépression dans la piece où est installé le foyer ne dépasse pas

4 Pa (0,04 mbar). On y parvient en presence d'ouvertures non obturables aménagées par ex. dans les portes, fenêtres et en association avec des ventouses téléscopiques d'admission/évacuation de l'air à travers la maçonnerie ou par d'autres mesures techniques permettant à l'air d'affluer pour assurer la combustion.

Demandez toujours conseil au maître ramoneur compétent qui pourra évaluer l'ensemble du réseau de ventilation de la maison et vous proposer le moyen le mieux adapté pour l'aération.

Si la hotte aspirante est utilisée exclusivement en mode recyclage, le fonctionnement est possible sans restrictions.

Mise en garde - Risque d'incendie!

• Les dépôts de graisse dans le filtré à graisse peuvent s'enflammer.

Nettoyer le filtrer àGRAISE au moins tous les 2 mois.

Ne jamais faire fonctionner l'appareil sans filtrer àGRAisse.

• Les dépôts de graisse dans le filtré àGRAISSSE peuvent s'enflammer. Ne jamais travailler avec une flamme nue à proximité de l'appareil (par ex. flamber). N'installer l'appareil à proximité d'un foyer àcombustibles solides (par ex. bois oucharbon) qu'en présence d'un couvercle fermé et non amovible. Aucune projectiondétincelles ne doit avoir lieu.
  L'huile et la graisse chaude s'enflamme rapidement. Ne jamais laisser l'huile et la graisse chaude sans surveillance. Ne jamais éteindre le feu avec de l'eau.

Eteindre le foyer. Etouffer les flames prudemment avec un couvercle, une couverture ou similaire.

• Des foyers à gaz sans qu'un récipient ne soit place sur le foyer dégagent une forte chaleur lors du fonctionnement. Un apparéil de ventilation monté au-dessus peut être endommagé ou prendre feu. Utiliser les foyers à gaz uniquement avec un récipient place dessus.
  Lors du fonctionnement simultané de plusieurs foyers gaz il y a une forte production de chaleur. Un apparil de ventilation monté au-dessus peut être endommagé ou prendre feu. Ne faites jamais fonctionner en même temps deux foyers gaz à feu vif pendant plus de 15 minutes. Un brûleur grande puissance de plus de 5kW (Wok)CHAUFFE autant que deux brûleurs gaz.

Mise en garde - Risque de brûlure !

Les éléments accessibles deviennent chauds pendant le fonctionnement. Ne jamais toucher les éléments chauds. Eloigner les enfants.

Mise en garde - Risque de blessure !

• Des pieces à l'intérieur de l'appareil peuvent partager des arêtes vives. Porter des gants de protection.
• Des objets déposés sur l'objet peuvent tomber. Ne pas déposer d'objets sur l'objet.
  La lumière des lampes LED est très éblouissante et peut cause des dommages aux yeux (groupe de risque 1). Ne pas regarder plus longtemps que 100 secondes directement les lampes LED allumées.

Mise en garde - Risque de chocolélectrique !

• Un apparéil défectueux peut provoquer un chocoléctrique. Ne jamais mettre en service un apparéil défectueux. Débrancher la fiche secteur ou enlever le fusible dans le boîtier à fusibles. Appeler le service après.
  Tenter de réparer vous-même l'appareil est dangereux. Seul un technicien du service après-vente formé par nos soins est habilité à effectuer des réparations et à replacer des cables d'alimentation défectueux. Si l'appareil est défectueux, débrancher la fiche secteur ou enlever le fusible dans le boîtier à fusibles. Appeler le service après-vente.
• De l'humidité qui pénétre peut occasionner un choc électrique. Ne pas utiliser de nettoyeur haute pression ou de nettoyeur à vapeur.

Causes de dommages

Attention!

Risque de détérioration par la corrosion. Toujours allumer l'appareil pendant la cuisson afin d'éviter la formation de condensation. La condensation peut provoquer de la corrosion.

Remplacer immédiatement les ampoules défectueuses, afin d'empêcher une surcharge des ampoules restantes.

Risque de détérioration par pénetration d'humidité dans l'électronique. Ne jamais nettoyer les éléments de commande avec un chiffon mouillé.

Les surfaces peuvent être endommagées par un nettoyage non conforme. Nettoyer les surfaces en inox seulement dans le sens du métal. Pour les organes de commande, ne pas utiliser de nettoyant pour inox.

Les nettoyants agressifs ou à récurer peuvent endommager la surface. Ne jamais utiliser de nettoyants agressifs ou à récurer.

Risque d'endommagement par le reflux de condensat. Installer le conduit d'air vicié légèrement incliné vers le bas à partir de l'appareil (1° de pente)

Protection de l'environnement

Votre nouvel apparéil est d'une très grande efficacité énergétique. Vous trouvrez ici des conseils comment vous pouvez économiser encore plus d'énergie lors de l'utilisation de l' apparéil et comment correctement éliminer l' apparéil.

Économies d'énergie

Lors de la cuisson, prévoyez suffisamment d'air frais afin que la hotte aspirante fonctionne de manière efficace en produitant peu de bruit.
- Adaptez la vitesse du ventilateur à l'intensité des vapeurs de cuisson. Utilisez uniquement la vitesse intensive en cas de besoin. Une faible vitesse du ventilateur est synonyme d'une faible consommation d'énergie.
En cas d'intenses vapeurs de cuisson, Sélectionnez dés que possible une vitesse de ventilateur plus importante. Les vapeurs de cuisson déjà dispersées dans la cuisine nécessitent un fonctionnement plus long de la hotte aspirante.
Eteignez la hotte aspirante quand vous n'en avez plus besoin.
Éteignez l'éclairage quand vous n'en avez plus besoin.
Nettoyez le filtré aux intervalles indiqués ou remplacez-le pour augmenter l'efficacité de la ventilation et éviter tout risque d'incendie.
Utilisez un couvercle de cuisson pour réduire la vapeur de cuisson et la condensation.

Elimination ecologique

Eliminez l'emballage en respectant l'environnement.

Cet apparéil est marqué selon la directive française 2012/19/UE relative aux apparéils électriques et électroniques usagés (waste electrical and electronic equipment - WEEE). La directive définit le cadre pour une reprise et une récapération des apparéils usages applicables dans les pays de la CE.

Modes

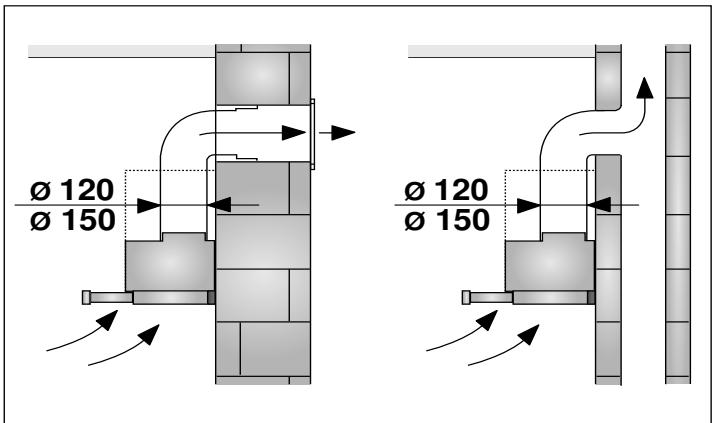

Mode Évacuation de l'air

L'air aspire est débarrassé des particules deGRAISSER par les filtres à cet effet, transite par un conduit puis gagne l'extérieur.

Remarque : L'air sortant ne doit pénétrer ni dans une cheminée en service destinée à évacuer la fumée ou des gaz brûlés, ni dans une gaine servant à aérer les locaux où sont installés des foyers à combustion.

Si l'air sortant circule par une cheminée non en service destinée à evacuer la fumée ou des gaz brûlés, il faudra vous procurer l'accord du ramoneur compétent dans votre quartier.
Si l'air sortant traverse la paroi extérieure, il faudrait utiliser une ventouse téléscopique.

Mode recyclage

L'air aspiré se nettoie en traversant les filtres àGRAISSÉ et un filtré àcharbon actif, puis il revient dans la cuisine.

Remarque : Pour lien les odeurs dans l'air recyclé, vous devrez incorporer un filtré à charbon actif. Pour connaître les différentes possibilités d'utiliser l'appareil en mode Recyclage, consultez les prospectus ou votre revendeur spécialisé. Vous pourrez vous procurer les accessoires dans le commerce spécialisé, auprès du service après-vente ou dans la boutique en ligne.

Utilisation de l'ordinateur

Ces instructions valent pour plusieurs variantes d'appareil. Certains équipements ne figurant pas sur votre apparéil peuvent y être décrits.

Remarque : Allumez la hotte aspirante dès le début de la cuisson ; une fois la cuisson achevée, laissez la hotte aspirante fonctionner encore quelques minutes. Ceci permet d'éliminer les buées de cuisson le plus efficacement.

Bandeau de commande, variante 1

Bandeau de commande

Explication

① Ventilateur marche/arrêt

Réduire les vitesses du ventilateur/poursuite du ventilateur

• Augmenter les vitesses du ventilateur/vitesse intensive 1, 2

Lumière marche/arrêt/gradation

Régler le ventilateur

Activation

Sortez le tiroir-filtre et appuyez sur la touche ①. Le ventilateur démarre à la vitesse 2.

Appuyez sur les touches + ou - pour modifier la puissance du ventilateur.

Eteindre

Appuyez sur la touche ①. Repoussez le tiroir-filtre à l'intérieur.

La vitesse intensive

Si des odeurs ou buées particulièrement fortes se dégagent, vous pouvez utiliser la vitesse intensive.

Appuyer sur la touche +, pendant que le ventilateur fonctionne à la vitesse 3.

La vitesse intensive int 1 est activée. Réappuyez sur la touche +, la vitesse intensive int 2 est activée.

L'électronique revient automatiquement à une plus faible vitesse au bout d'environ 6 minutes. Si vous poulez arrêté la vitesse intensive avant l'écoulement du temps préréglé, appuyez sur la touche -, jusqu'à l'atteinte de la vitesse que vous désirez.

Poursuite ventilateur

Quand vous repoussez le tiroir-filtre à l'intérieur alors que la hotte aspirante est en service, la poursuite est activée.

Le ventilateur s'arrête automatiquement au bout d'environ 10 minutes.

Éclairage

Vous pouvez allumer et éteindre l'éclairage indépendamment du ventilateur.

Appuyez sur la touche.

Régler la luminosité

Maintenez la touche appuyée jusqu'à ce que la luminosité désirée soit atteinte.

Indicateur de saturation

Si les filtrés àGRAISSÉ métalliques ou le filtré àcharbon actif sont satures, un signal sonore retentit pendant env. 4 secondes après l'arrêt du ventilateur.

Le symbole correspondant apparait en plus dans l'affichage :

Filtre à graisse métallique :
Filtre à charbon actif : ↓↑

C'est au plus tard à ce moment-là que vous devez nettoyer les filtrres àGRAISSE métalliques ou changer le filtré à charbon actif.

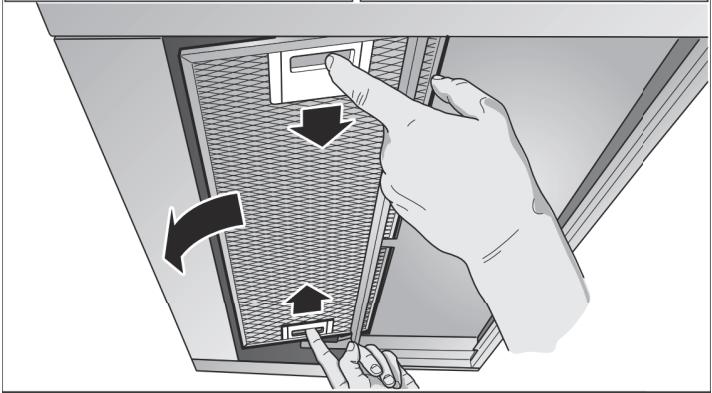

Pour en savoir plus sur le nettoyage des filtres àGRAISSÉ métalliques, consultez le chapitre "Nettoyage et maintenance" à la page 8.

Il est possible de réinitialiser les indicateurs de saturation pendant qu'ils clignotent. Pour ce faire, appuyez sur la touche -.

Commutation de l'affichage pour le mode Recyclage

Pour le mode Recyclage, l'affichage de la commande électronique doit être commuté en conséquence :

La hotte aspirante doit être raccordée au secteur, mais éteinte.
Appuyer simultanément sur les touches ① et -, jusqu'à ce que l'affichage
en cas de kit de démarrage pour le mode recyclage ou
en cas de module de recyclage CleanAir s'allume.
En appuyant à plusieurs reprises sur la combinaison de touches, l'affichage de la commande électronique est recommuté au mode Évacuation de l'air (affichage).

Signal sonore

Activier le signal sonore

Le ventilateur désactivé, appuyez simultanément sur les touches ① et + pendant env. 3 secondes. Un signal sonore retentit à titre de confirmation.

Désactiver le signal sonore

Répêtez l'opération "Activer le signal sonore".

Bandeau de commande, variante 2

Bandeau de commande

①

-

→int

+

b

→

Explication
①	Ventilateur marche/arrêt
♀	Lumière marche/arrêt/gradation
-	Réduire les vitesses du ventilateur
+	Augmenter les vitesses du ventilateur/vitesse intensive 1, 2
b	Fonction Boost (puissance maximale de courte durée)
I→I	Poursuite du ventilateur

Régler le ventilateur

Activation

Sortez le tiroir-filtre et appuyez sur la touche ①. Le ventilateur démarre à la vitesse 2.

Appuyez sur les touches + ou - pour modifier la puissance du ventilateur.

Eteindre

Appuyez sur la touche ①. Repoussez le tiroir-filtre à l'intérieur.

La vitesse intensive

Si des odeurs ou buées particulièrement fortes se dégagent, vous pouvez utiliser la vitesse intensive.

Appuyer sur la touche +, pendant que le ventilateur fonctionne à la vitesse 3.

La vitesse intensive int 1 est activée. Réappuyez sur la touche +, la vitesse intensive int 2 est activée.

L'électronique revient automatiquement à une plus faible vitesse au bout d'environ 6 minutes. Si vous poulez arrêté la vitesse intensive avant l'écoulement du temps préréglé, appuyez sur la touche -, jusqu'à l'atteinte de la vitesse que vous désirez.

Fonction Boost

La fonction Boost est une puissance maximale de courte durée qui peut être activée lors de tout réglage du ventilateur.

Appuyez sur la touche b. Au bout d'env. 20 secondes, le ventilateur se remet à la vitesse régée aparavant.

Poursuite ventilateur

Appuyez sur les touches I I ou repoussez le tiroir-filtre à l'intérieur lorsque la hotte aspirante est en service.

Le ventilateur s'arrête automatiquement au bout de 10 minutes environ.

Éclairage

Vous pouvez allumer et eteindre I'eclairage independendamment du ventilateur.

Appuyez sur la touche.

Régler la luminosité

Maintenez la touche appuyée jusqu'à ce que la luminosité désirée soit atteinte.

Indicateur de saturation

Si les filtres à graisse métalliques ou le filtré à charbon actif sont satures, un signal sonore retentit pendant env. 4 secondes après l'arrêt du ventilateur.

Le symbole correspondant apparait en plus dans l'affichage :

Filtre aGRAISEMETALLIQUE:
Filtre a charbon actif :

C'est au plus tard à ce moment-là que vous devez nettoyer les filtres àGRAISSÉ métalliques ou changer le filtré à charbon actif.

Pour en savoir plus sur le nettoyage des filtres àGRAISSE métalliques, consultez le chapitre "Nettoyage et maintenance" à la page 8.

Il est possible de réinitialiser les indicateurs de saturation pendant qu'ils clignotent. Pour ce faire, appuyez sur la touche -.

Commutation de l'affichage pour le mode Recyclage

Pour le mode Recyclage, l'affichage de la commande électronique doit être commuté en conséquence :

La hotte aspirante doit être raccordée au secteur, mais éteinte.
Appuyer simultanément sur les touches ① et I→I jusqu'à ce que l'affichage

en cas de kit de démarrage pour le mode recyclage ou
en cas de module de recyclage CleanAir s'allume.

En appuyant à plusieurs reprises sur la combinaison de touches, l'affichage de la commande électronique est recommuté au mode Évacuation de l'air (affichage).

Signal sonore

Activier le signal sonore

Le ventilateur désacté, appuyez simultanément sur les touches ① et + pendant env. 3 secondes. Un signal sonore retentit à titre de confirmation.

Désactiver le signal sonore

Répêtez l'opération "Activer le signal sonore".

Nettoyage et maintenance

Mise en garde - Risque de brûture !

L'appareil devient chaud pendant le fonctionnement, en particulier au niveau des ampoules. Laisser refroidir l'appareil avant de le nettoyer.

Mise en garde - Risque de chocoléctrique !

De l'humidité qui pénétre peut occasionally un choc électrique. Nettoyer l'appareil uniquement avec un chiffon humide. Avant le nettoyage,steroler la fiche secteur ou déconnecter le fusible dans le boîtier à fusibles.

De l'humidité qui pénétre peut occasionally un choc électrique. Ne pas utiliser de nettoyeur haute pression ou de nettoyeur à vapeur.

Mise en garde - Risque de blessure!

Des pieces à l'intérieur de l'appareil peuvent partager des arêtes vives. Porter des gants de protection.

Nettoyants

Afin de ne pas endommager les différentes surfaces avec des nettoyants inappropriés, respectez les indications du tableau. N'utilise pas

de produits agressifs ni abrasifs,
de produits de nettoyage fortement alcoolisés,
de tampons à récurer ni déponges à dos récurant,
de nettoyeurs haute pression ni de nettoyeurs a vapeur.

Avant d'utiliser des lavettes épONGes neuves, rincez-les soigneusement.

Respectez l'ensemble des notices et des mises en garde accompagnant les produits de nettoyage.

Surface	Nettoyants
Inox	Eau chaude additionnée de produit àVAISSELLE:Nettoyez avec une lavette et séchez avec unchiffon doux.Nettoyez les surfaces en inox uniquement dans le sens de polissage du métal.Des produits d'entretien spécial inox sont disponibles auprès du service après-vente ou dans les commercés spécialisés. Appliquez une fine couche de produit d'entretien avec un chiffon doux.
Surfaces laquées	Eau chaude additionnée de produit àvaisselle:Nettoyez avec une lavette humide et séchezavec un chiffon doux.N'utilisez pas de nettoyant pour inox.
Aluminium et plastique	Nettoyant pour vitres:Nettoyez avec un chiffon doux.
Verre	Nettoyant pour vitres:Nettoyez avec un chiffon doux. N'utilisez pasde racloir à verre.
Éléments decommande	Eau chaude additionnée de produit àvaisselle:Nettoyez avec une lavette humide et séchezavec un chiffon doux.Risque d'électrocution par pénétrationd'humidité.Risque de déterioration de l'électronique parpénétration d'humidité. Ne nettoyez jamaisles éléments de commande avec un chiffonhumide.N'utilisez pas de nettoyant pour inox.

Nettoyer le filtré métallique àGRAISSÉ

Ces instructions valent pour plusieurs variantes d'appareil. Certains équipements ne figurant pas sur votre apparéil peuvent y être décrits.

Mise en garde - Risque d'incendie!

Les dépôts de graisse dans le filtré àGRAISSSE peuvent s'enflammer.

Nettoyer le filtré àGRAISSÉ au moins tous les 2 mois.

Ne jamais faire fonctionner l'appareil sans filtré àGRAISSE.

Remarques

N'utilise jamais de détergents agressifs, contenant de l'acide ou fortement alcalins.
Pendant le nettoyage des filtres métalliques àGRAISSSE, nettoyez également leur fixation dansl'appareil au moyen d'un essuie-tout humide.
Vous pouvez laver les filtres métalliques àGRAISSE au lave-vaissele ou à la main.

A la main :

Remarque: En présence de salissures tenaces, vous pouvez utiliser un produit dissolvant les graisses. Il est possible de le commander via la boutique en ligne.

• Mettez les filtres métalliques àGRAISSÉ à tremper dans de l'eau de vaisse très chaude.
  Utilisez une Brosse pour nettoyer puis rincez bien les filtres ensuite.
  Laissez les filtres métalliques àGRAISSE s'égoutter.

Au lave-vaissselle :

Remarque: Si le nettoyage a lieu au lave-vaisselle, de légères colorations peuvent se maniférer. Ceci n'influe aucunement sur le fonctionnement des filtres métalliques àGRAisse.

• Ne nettoyez pas avec la vaiselle les filtres métalliques àGRAISSÉ très sales.
  Posez les filtres métalliques àGRAISE dans le lavevaisselle sans les coincer. Ne coincez pas les filtres métalliques àGRAisse.

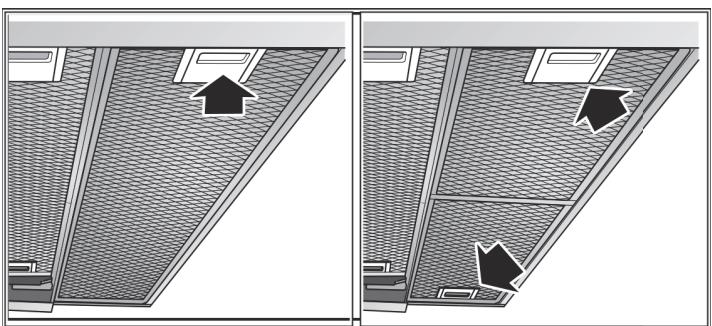

Retirer le filtrtre métallique àGRAISSÉ

1. Ouvrez le verrouillage, puis abaissez le filtré àGRAISSE métallique. Avec l'autre main sous le filtré àGRAISSE métallique, saisisseze ce dernier.
2. Sortez le filtre métallique àGRAISE de sa fixation.

Remarques

• LaGRAISSESPecutssaccumulerenbasdanslefiltré àgraissemetallique.
  Pour éviter toutégouttement de graisse, tenez le filtrer à graisse métallique à l'horizontal.

• Nettoyez le filtré àGRAISSÉ métallique.

Incorporer le filtré métallique àGRAISSSE

1. Mettre le filtré métallique àGRAISSÉ en place. Avec l'autre main sous le filtré métallique àGRAISSÉ, interceptor ce dernier.
2. Basculer le filtré métallique àGRAISE vers le haut puis encliqueter le verrouillage.

? Anomalies, que faire ?

Dans de nombreux cas, vous pourrez remédier vous-même facilement aux anomalies. Avant de contactez le service après-vente, veuillez vérifier les points suivants :

Tenter de réparer vous-même l'appareil est dangereux. Seul un technicien du service après-vente formé par nos soins est habilité à effectuer des réparations et à remplacer des cables d'alimentation défectueux. Si l'appareil est défectueux, débrancher la fiche secteur ou enlever le fusible dans le boîtier à fusibles. Appeler le service après-vente.

Tableau de dérangements

Panne	Cause possible	Remède
L'appareil ne fonctionne pas	La fiche n'est pas connectée	Connector l'appareil au secteur
	Panne de courant	Vérifier si d'autres appareils de cuisine fonctionnent
	Fusible défectueux	Vérifier dans le coffret à fusibles, si lefuse pour l'appareil est en bon état

LED

Le remplacement des LED défectueuses est exclusivement réservé au fabricant, à son service après-vente ou à un spécialiste/agréé (installeur d'équipement électrique).

Mise en garde - Risque de blessure!

La lumière des lampes LED est très éblouissante et peut causeer des dommages aux yeux (groupe de risque 1). Ne pas regarder plus longtemps que 100 secondes directement les lampes LED allumées.

Service après-vente

Lors de votre appel, veuillez indiquer le numéro de produit (n° E) et le numéro de fabrication (n° FD), afin de nous permettre de mistrés vous aider. Vous trouvezEZ plaque signalétique à l'intérieur de l'appareil (après avoir déposé le filtré métallique àGRAisse).

Pour éviter d'avoir à les rechercher en cas de besoin, vous pouvez inscire ici les données de votre apparéil et le numéro de téléphone du service après-vente.

N° E	N° FD
Service après-venture

Tenez compte du fait que la visite d'un technicien du SAV n'est pas gratuite en cas de manipulation incorrecte, même pendant la période de garantie.

Vous trouvrez les données de contact pour tous les pays dans l'annuaire ci-joint du service après-vente.

Commande de réparation et conseils en cas de dérangements

B 070 222 142

FR 0140101200

CH 0848 840 040

Faites confiance à la compétence du fabricant. Vous garantissez ainsi que la réparation sera effectuee par des techniciens de SAV formés qui disposent des pieces de rechange d'origine adaptées à votre apparéil.

Accessoires

(non compris dans la livre)

Remarque : Ces instructions valent pour plusieurs variantes d'appareil. Il est possible que des accessoires spéciaux soient mentionnés et qu'ils ne soient pas compatibles avec votre apparéil.

Remarque : Respectez les instructions de montage, chapitre Accessoires.

Accessoires	Référence
Équipement initial:
Kit de démarrage pour le mode recyclage	LZ45650
Filtre de rechange pour Kit de démarrage	LZ45610
Équipement initial:
Module de recyclage de l'air CleanAir	LZ46800
Filtre amovible pour module de recyclage	LZ46810
CleanAir
Cadre d'affissement:
Largeur de l'appareil 60 cm	LZ46600
Cadre d'affissement:
Largeur de l'appareil 90 cm	LZ49600
Kit de montage:
Meuble supérieur 90 cm	LZ49200
Baguette-poignée 60 cm (sans découpe de commande):
Inox	LZ46550
blanc	LZ46520
noir	LZ46560
noir, design	LZ46850
Baguette-poignée 90 cm (sans découpe de commande):
Inox	LZ49550
blanc	LZ49520
noir	LZ49560
noir, design	LZ49850
Baguette-poignée 60 cm (avec découpe de commande):
Inox (pour la variante 1 du bandeau de commande)	LZ46650
Inox (pour la variante 2 du bandeau de commande)	LZ46750
Baguette-poignée 90 cm (avec découpe de commande):
Inox (pour la variante 1 de l'élement de commande)	LZ49650
Inox (pour la variante 2 de l'élement de commande)	LZ49750

NOTICE DE MONTAGE

Ces instructions valent pour plusieurs variantes d'appareil. Certains équipements ne figurant pas sur votre apparéil peuvent y être décrits.

Cet apparéil s'installe dans le meuble supérieur.
- Accessoires spéciaux (p.ex. pour le mode Recyclage de l'air): tenez compte de la notice d'installation les accompagnant.
- Les surfaces de l'appareil craignent. Lors de l'installation, évitez de les endommager.

Largeur de l'appareil 60 cm :

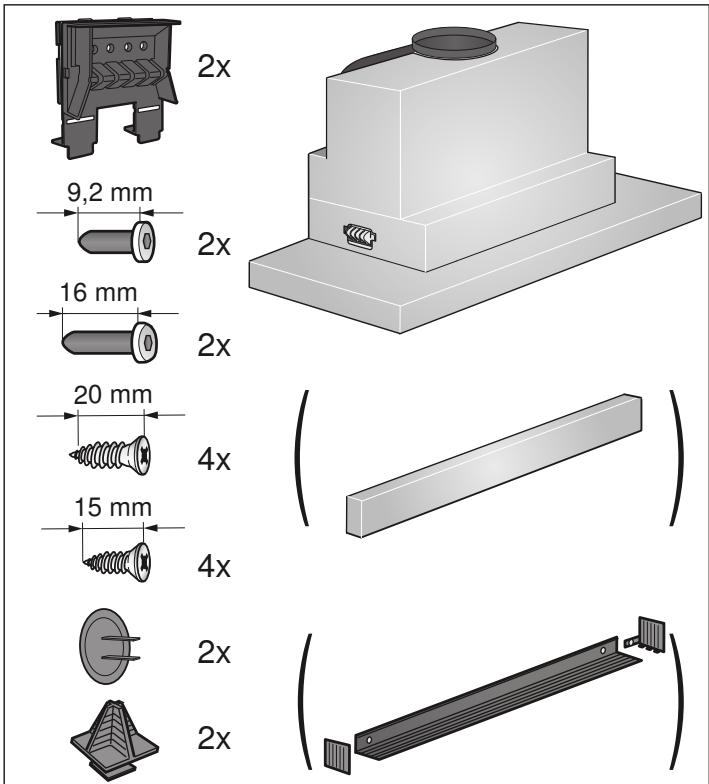

Largeur de l'appareil 90 cm :

Précautions de sécurité importantes

Lire attentivement ce manuel. Ce n'est qu'alors que vous pourrez utiliser votre apparéil correctement et en toute sécurité. Conserver la notice d'utilisation et de montage pour un usage ultérieur ou pour le propretaire suivant.

La sécurité de l'appareil à l'utilisation est garantie s'il a été encastré conformément à la notice de montage. Le monteur est responsable du fonctionnement correct sur le lieu où l'appareil est installé.

La largeur de la hotte aspirante doit équivaloir à celle de la table de cuisson.

L'installation doit avoir lieu en respectant les prescriptions actuelles en vigueur dans leBATIMENT, ainsi que les prescriptions publiées par les compagnies distributrices d'électricité et de gaz.

Le mode d'évacuation de l'air vicié devra être conforme aux arrêtés municipaux, préfectoraux, et aux prescriptions légales (par ex. aux ordonnances publiques applicables auBATIMENT).

Mise en garde – Danger de mort !

Il y a risque d'intoxication par réaspiration des gaz de combustion. L'air sortant ne doit pénétrer ni dans une cheminée en service destinée à evacuer la fumée ou des gaz brûlés, ni dans une gaine servant à aérer les locaux où sont installés des foyers à combustion. Si l'air sortant circule par une cheminée non en service destinée à evacuer la fumée ou des gaz brûlés, il faudra vous procurar l'accord du ramoneur compétent dans votre quartier.

Mise en garde – Danger de mort !

Il y a risque d'intoxication par réaspiration des gaz de combustion.

En cas d'utilisation simultanée de l'appareil en mode évacuation de l'air et d'un foyer à combustion alimenté en air ambient, veillez impératifement à ce que l'apport d'air soit suffisant.

Les foyers à combustion alimentés en air ambient (par exemple apparéils de chauffage, au gaz, au bois, au fioul ou au charbon, les chauffe-eau, chauffe-eau accumulateurs) prélevent l'air de combustion dans la pièce où ils sont installés et rejettent les gaz de fumée à l'extérieur par le biais d'un système spécifique (cheminée par exemple).

Lorsque la hotte aspirante est en marche, elle préleve de l'air dans la cuisine et dans les pieces voisines ; si l'apport d'air frais est trop faible, une dépression se forme. Des gaz toxiques provenant de la cheminée ou du conduit d'évacuation sont réaspirés dans les pieces d'habitation.

Il faut donc toujours s'assurer que l'apport d'air frais est suffisant
La présence d'une ventouse téléscopique d'apport et d'évacuation d'air ne suffit pas à assurer le respect de la valeur limite.

Le fonctionnement sur de l'appareil n'est possible que si la dépression dans la pièce où est installé le foyer ne dépasse pas 4 Pa (0,04 mbar). On y parvient en présence d'ouvertures non obturables aménagées par ex. dans les portes, fenêtres et en association avec des ventouses téléscopiques d'admission/evacuation de l'air à travers la maconnerie ou par d'autres mesures techniques permettant à l'air d'affluer pour assurer la combustion.

Demandez toujours conseil au maître ramoneur compétent qui pourra évaluer l'ensemble du réseau de ventilation de la maison et vous proposer le moyen le mieux adapté pour l'aération.

Si la hotte aspirante est utilisée exclusivement en mode recyclage, le fonctionnement est possible sans restrictions.

Mise en garde – Danger de mort !

Il y a risque d'intoxication par réaspiration des gaz de combustion. Lors de l'installation d'une ventilation avec un foyer relié à une cheminée, l'alimentation électrique de la hotte doit être munie d'un circuit de sécurité approprié.

Mise en garde - Risque d'incendie!

Les dépôts de graisse dans le filtré à graisse peuvent s'enflammer. Les distances de sécurité indiquées doivent être respectées, afin d'éviter une accumulation de chaleur. Veuillez respecter les indications relatives à votre apparéil de cuisson. Si vous table de cuisson combin des foyers gaz et électrique, l'écart maximal s'applique.

Il est permis de monter l'appareil avec un seul coté directement à côté d'un meuble haut ou pres d'un mur haut. La distance vers la paroi ou le meuble haut doit être d'au moins 50 mm.

Mise en garde - Risque de blessure !

• Des pieces à l'intérieur de l'appareil peuvent partager des arêtes vives. Porter des gants de protection.
  Si l'appareil n'est pas correctement fixé, il peut tomber. Tous les éléments de fixation doivent être montés solidement et de façon sure.
  L'appareil est lourd. 2 personnes sont nécessaires pour déplacer l'appareil. Utiliser exclusivement des moyens appropriés.

Mise en garde - Risque de chocolélectrique !

Des pieces à l'intérieur de l'appareil peuvent désenter des arêtes vives. Il y a risquè d'endommagement du cable d'alimentation. Pendant l'instruction, veiller à ne pas plier ni coincer le cable d'alimentation.

Mise en garde - Risque d'électrocution!

À tout moment, il doit être possible de séparer l'appareil du réseau électrique. L'appareil doit être raccordé impératifement à une prise de courant de sécurité installée de manière réglementaire.

La prise du cordon d'alimentation secteur doit être librement accessible après le montage de l'appareil. En cas d'impossibilité, dans l'installation à câblage fixe, un dispositif de coupure omnipolaire doit être installé conformément aux conditions de la catégorie de surtension III et aux régementsations d'installation.

Seul un électricien qualifié est autorisé à procéder à l'installation électrique fixe. Nous vous recommendons d'installer un disjoncteur différentiel (interrupteur FI) dans le circuit d'alimentation de l'appareil.

Mise en garde - Risque d'asphyxie!

Le matériel d'emballage est dangereux pour les enfants. Ne permettez jamais aux enfants de jourer avec les matérielaux d'emballage.

Consignes generales

Mode Évacuation de l'air

Mise en garde - Danger de mort!

Il y a risque d'intoxication par réaspiration des gaz de combustion. L'air sortant ne doit pénétre ni dans une cheminée en service destinée à evacuer la fumée ou des gaz brûlés, ni dans une gaine servant à aérer les locaux où sont installés des foyer à combustion. Si l'air sortant circule par une cheminée non en service destinée à evacuer la fumée ou des gaz brûlés, il faudra vous procurer l'accord du ramoneur compétent dans votre quartier.

Si l'air sortant traverse la paroi extérieure, il faudrait utiliser une ventouse téléscopique.

Conduit d'évacuation

Remarque: Le fabricant de l'appareil n'assume aucune garantie pour les réclamations liées à la tuyauterie.

L'appareil atteint son rendement optimal avec un tube d'évacuation court et droit et un diamètre le plus important possible.
Si les tuyaux d'évacuation sont longs,présentent de nombreux coudes ou ont un diamètre inférieur à 150 mm,la puissance maximale d'aspiration ne sera pas atteinte et le ventilateur fera plus de bruit.
- Les tuyaux rigides ou couples constituent le conduit d'évacuation doivent être fabriqués dans un matériel non inflammable.

Tuyaux ronds

Nous recommendons un diamètre interieur de 150 mm, mais d'au moins 120 mm.

Gaines plates

Le section interieure doit correspondre au diamètre des tuyaux ronds.

0 150 mm, env. 177 cm²

0 120 mm, env. 113 cm²

• Les gains plates ne doivent pasprésenter de dévoiements trop importants.
  Si des tuyaux de plusieurs diamètres sont utilisés, il faut prévoir des bandes d'étanchéité.

Branchement électrique

Des pieces à l'intérieur de l'appareil peuvent partager des arêtes vives. Il y a risque d'endommagement du cable d'alimentation. Pendant l'installation, veiller à ne pas plier ni coincer le cable d'alimentation.

Les données de raccordement nécessaires se trouvent sur la plaque signalétique dans le compartment interieur de l'appareil (pour ce faire, retirez le contrôle métallique àGRAISE).

Longueur du cable de branchement : env. 1,30 m

Cet apparéil est conforme aux dispositions CE régissant l'antiparasitage.

Mise en garde - Risque d'electrocution !

À tout moment, il doit être possible de séparer l'appareil du réseau électrique. L'appareil doit être raccordé impératifement à une prise de courant de sécurité installée de manière réglementaire.

La prise du cordon d'alimentation secteur doit être librement accessible après le montage de l'appareil. En cas d'impossibilité, dans l'installation à câblage fixe, un dispositif de coupure omnipolaire doit être installé conformément aux conditions de la catégorie de surtension III et aux réglementations d'installation.

Seul un électricien qualifié est autorisé à procéder à l'installation électrique fixe. Nous vous recommendons d'installer un disjoncteur différentiel (interrupteur FI) dans le circuit d'alimentation de l'appareil.

Préparation du meuble

Le meuble d'encastrement doit être aligné à l'horizontal et être d'une capacité de charge suffisante.
Le poids max. de la hotte aspirante est de 18~kg

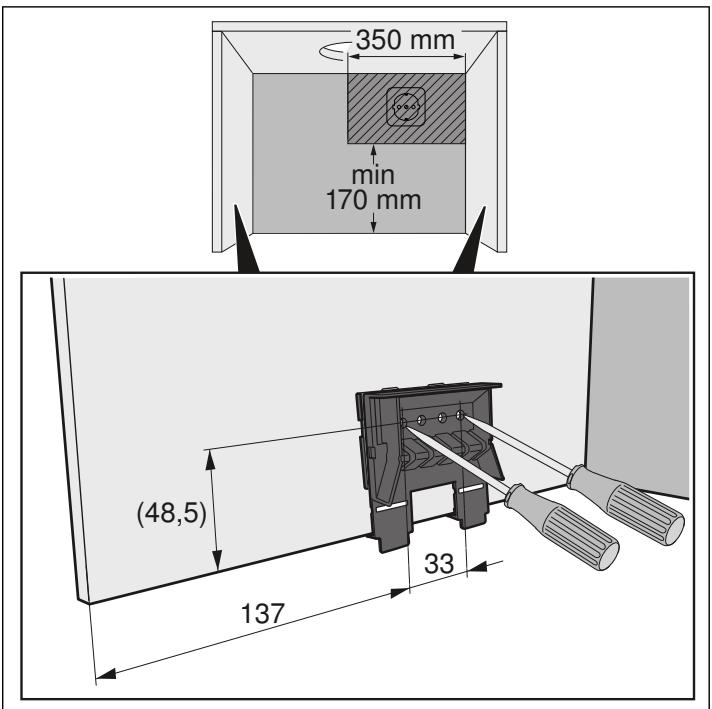

Dimensions de l'appareil et distances de sécurité

Tenez compte des dimensions de l'appareil.
Respectez les distances de sécurité.

Si les instructions d'installation d'appareils de cuisson au gaz nécessitent une distance divergente, tenez toujours compte de la distance la plus grande.

Le meuble d'encastrement doit résister à des températures jusqu'à 90^ . La stabilité du meuble d'encastrement doit être garantie même après les travaux de découpe.

Cette hotte aspirante est prévue pour être montée dans un meuble haut avec les dimensions suivantes :

Largeur	600 mm
Profondeur	320 mm min.
Profondeur	min. 350 mm avec cadre d'affaissement
Hauteur	420 mm min.
Hauteur	600 mm min. avec module de recyclage de l'air CleanAir
Épaisseeur de mur	16 mm ou 19 mm

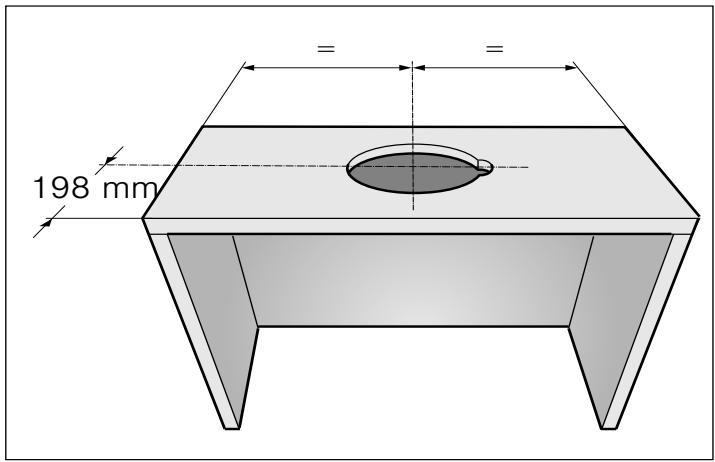

1. RÉalissez la découpe pour le conduit d'évacuation. Pour ce faire, réalisez une ouverture dans le plafond ou à l'arrière du meuble d'encastrement avec une encoche supplémentaire pour le cable secteur.

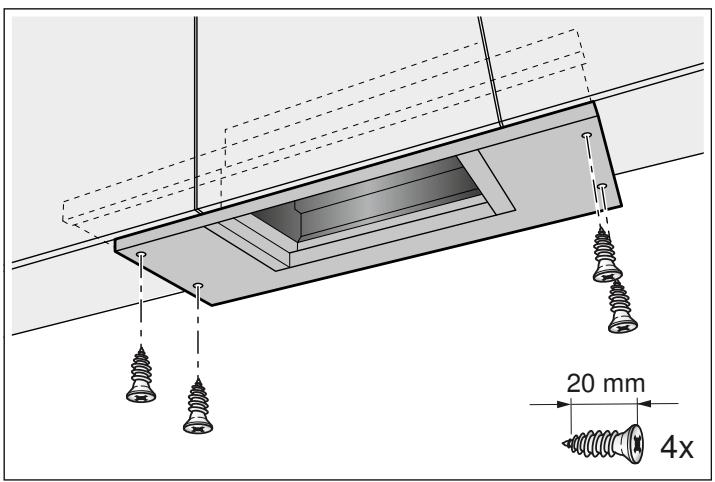

1. Le cas échéant, retirez le fond du meuble. Tracez les points de fixation sur les parois intérieures du meuble et prépercez-les avec un pointon. Utilisez l'élément de fixation joint pour tracer les points de fixation.

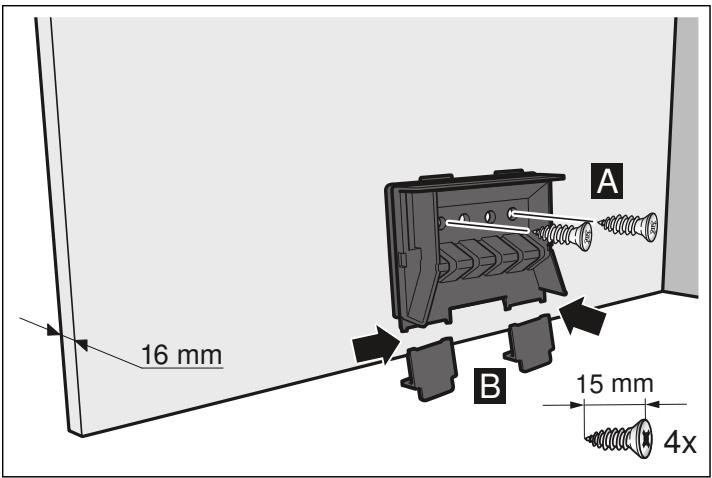

Épaisseur de paroi du corps : 16 mm

1. Vissez les éléments de fixation à gauche et à droitesur le corps. A
2. Retirez les pattes sous les éléments de fixation. B

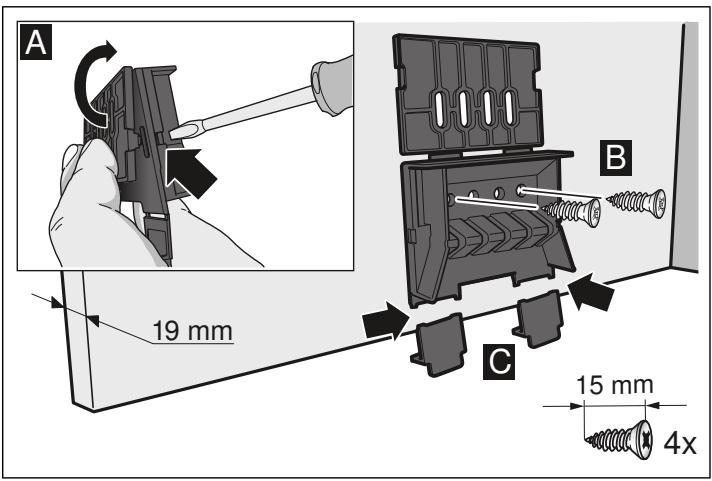

Épaisseur de paroi du corps : 19 mm

1. Dépliez la patte au niveau des deux éléments de fixation. A
2. Vissez les éléments de fixation à gauche et à droitesur le corps. B
3. Retirez les pattes sous les éléments de fixation. C

Préparer l'appareil

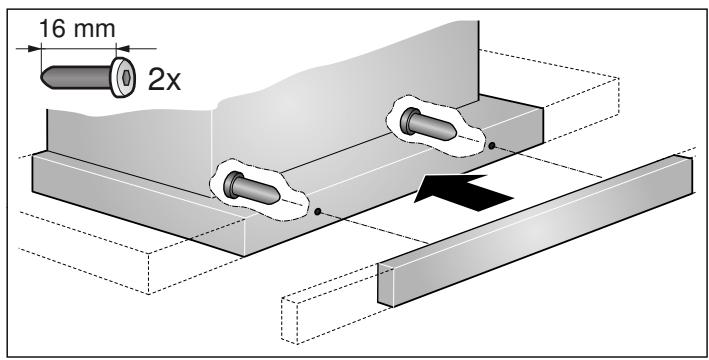

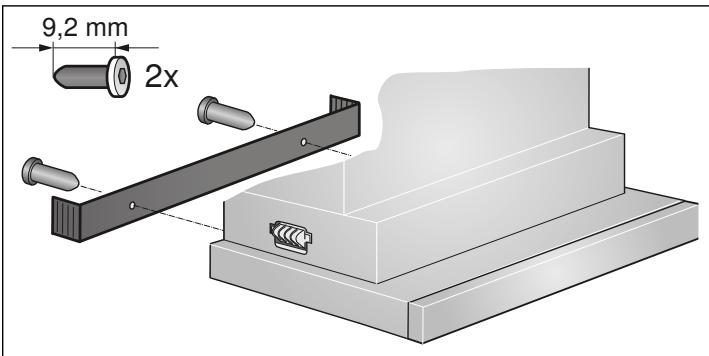

Une baguette poignée doit être vissee sur le tiroir-filtre. Il peut s'agir d'une baguette poignée existante ou disponible en tant qu'accessoire.

1. Fixez la baguette poignée au tiroir-filtre avec les vis fournies.

1. Branchez le cable secteur fourni à l'appareil. A

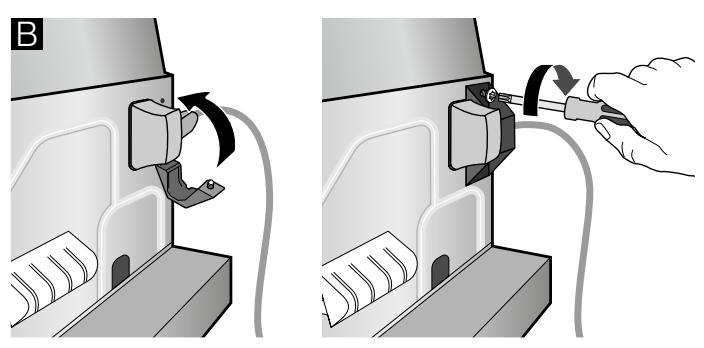

2. Sécurisez le cable de raccordement réseau avec la décharge de traction.

Installation

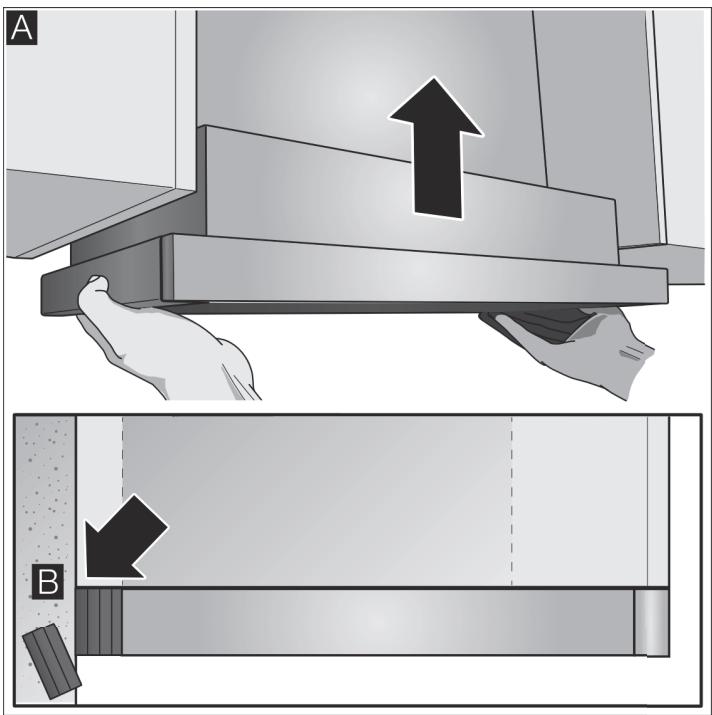

Accrocher l'appareil

1. Accrochez et nivelez l'appareil. A
2. Mesurez la distance entre l'appareil et le mur et reportez-la sur la baguette murale.
3. Si nécessaire, raccourcissez la baguette murale à la cote requise. B

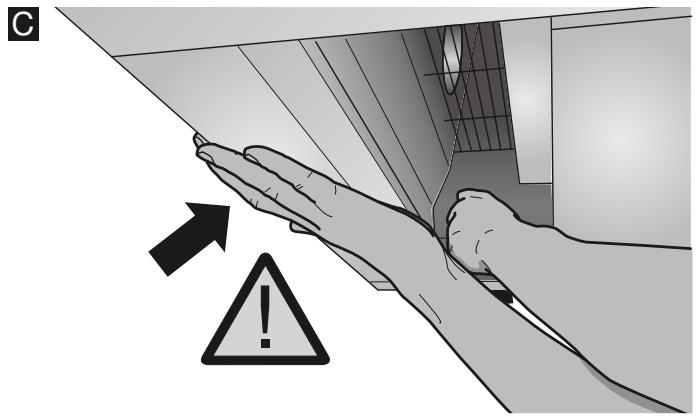

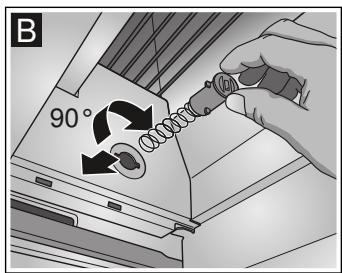

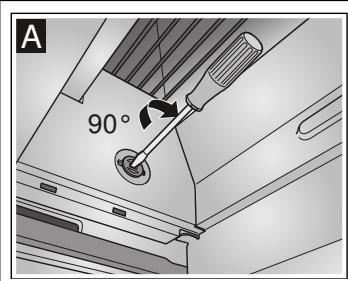

Suspendre l'appareil

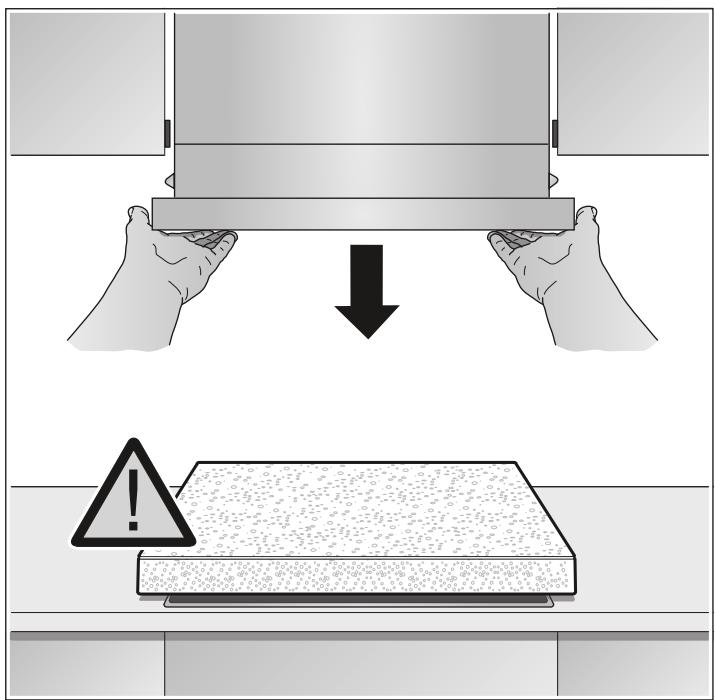

Remarque: Avant de décrocher l'appareil, protégez la table de cuisson avec une partie d'emballage en polystyrique.

1. Enoncez le boulon de fixation avec un tournevis plat et tournez à 90° jusqu'à ce qu'il s'encliquête. A
2. Enoncez légèrement le boulon de fixation avec les doigts et tournez jusqu'à ce qu'il s'enlève du boîtier avec les ressorts.

Tirez légèrement sur le boulon de fixation en saississant le dessous de l'appareil avec l'autre main.

C

1. Retirez l'appareil avec précaution.

1. Vissez fermement la baguette murale.

1. Enonceze le boulon de fixation et tournez-le à 90^ .

Remarque : Les éléments de fixation à gauche et à droite de l'appareil doivent être mobiles.

Montage final

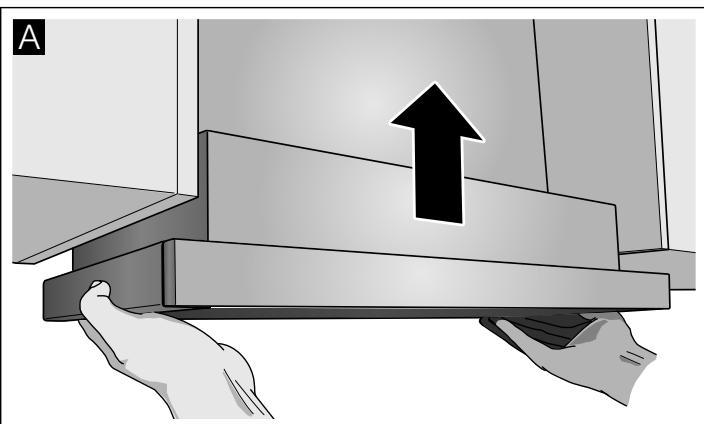

1. Accrochez l'appareil. A

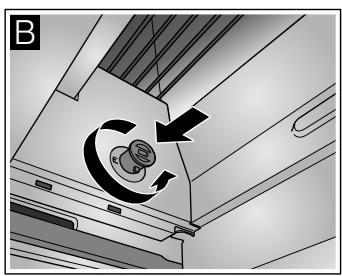

2. Bloquez les boulons de fixation à gauche et à droite. B

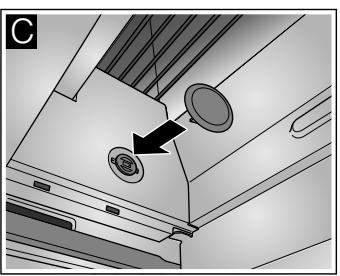

3. Encliquetez les capuchons à gauche et à droite. C

1. Établissez le raccordement électrique.

Remarque: Le corps de la hotte aspirante peut etre paré à l'intérieur du meuble supérieur. Sachant qu'il faut tenir compte des points suivants :

Le fond intermédiaire ne doit pas reposer sur le corps de la hotte aspirante.
Le parement avant ne doit pas etre fixe au corps.
La facilité d'accès pour le changement du contrôle et le service après-vente doit être garantie.

Largeur de l'appareil 90 cm :

Vissez également l'appareil sur les meubles supérieurs latéraux.

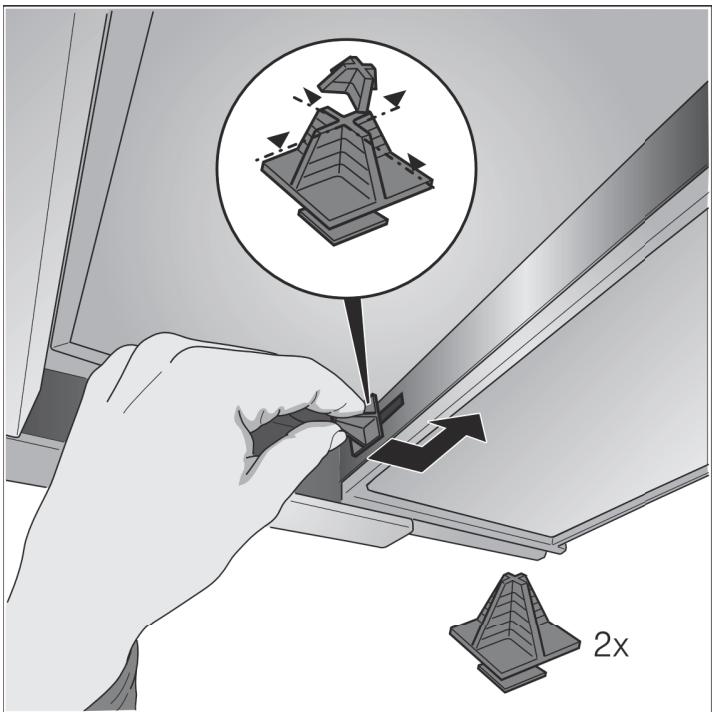

Modification de la butée du tiroir-filtre

Sur certaines versions d'appareil, il est possible de modifier la butée du tiroir-filtre. Ces-appareils disposent d'écarteurs permettant de régler la baguette-poignée de l'appareil à fleur avec le meuble d'encastrement.

1. Tirez le tiroir-filtre vers l'avant.
2. Raccourcissez l'écarteur à la cote souhaïée et insérez-le dans la fente prévue à cet effet.

Fixez les junctions des conduits

Remarque: En cas d'utilisation d'un tuyau en aluminium, lissez au préalable la zone de raccordement.

Tuyau d'évacuation Ø 150 mm (diamètre recommandé)

Fixez le tuyau d'évacuation directement contre le manchon d'évacuation puis étanchez.

Conduit d'évacuation Ø 120 mm

1. Fixez le manchon réducteur directement contre le manchon d'évacuation.
2. Fixez le conduit d'évacuation contre le manchon réducteur.
3. Étanchez les deux zones de jonction avec un moyen approprié.

Dépose de l'appareil

1. Retirez la connexion électrique.
2. Retirez les jonctions des conduits.
3. Demontez les filtres àGRAISSE métallique.

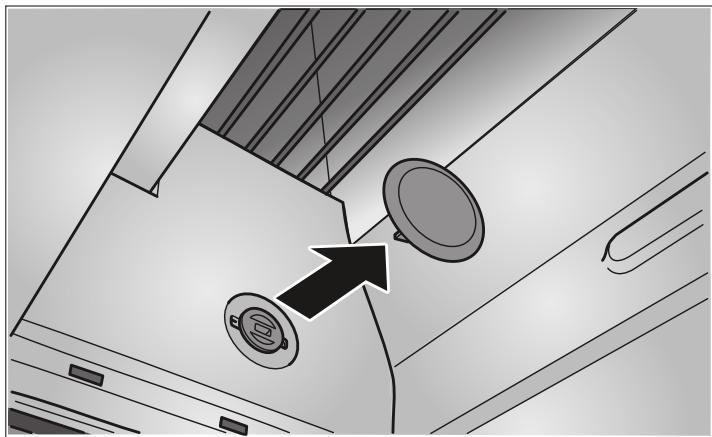

4. Œtez les capuchons des fixations.

1. Décrochez l'appareil voir la section « Décrocher l'appareil »
