MODE D'EMPLOI HX 4 BLC SCHOLTES
Instruction pour l'installation et l'emploi
Cooker Hood
Ce manuel d'instructions contient toutes les informations techniques relatives à l'installation, l'emploi et l'entretien de l'appareil.
Les informations ainsi que les données techniques peuvent subir des changements dans la mesure ou le fabricant se réserves le droit d'apporter, dans le cadre du progrès technique, toutes les modifications qu'il estime nécessaires, sans obligation de préavis.
Ce manuel déscrit toutes les configurations ainsi que tous les accessoires de l'appareil, bien que certaines pieces soient optionnelles et fournies uniquement sur demande.
Pour garantir une longue durée de l'appareil ainsi qu'un maximum de sécurité d'emploi, il est conseilé de suivé à la lecture les instructions qui suivent et de ne pas effectuer de modifications ni électriques ni mécaniques à l'appareil ou aux conduits d'évacuation.
En cas de panne il faut appeler le service-entretien autorisé et exiger des pieces de rechange d'origine.
Sommaire
Charactéristiques des hôtes : 3
Raccordement electrique 4
Précautions d'emploi 4
Installation 5
Raccordement au moteur - HXS 8 9
Fonctionnement 10
Version a évacuation extérieure 10
Version recyclage 11
Bandeau de commande 12
Eclairage - Remplacement d'une lampe 15
Entretien 15
Caracteristiques des hottes
| Référence | HXS6 | HX6 | HX4 |
| Dimensions (mm) | |||
| Largeur | 898 | 898 | 898 |
| Profondeur | 502 | 502 | 502 |
| Hauteur (min./max.) | 800 | 800 | 800 |
| Ø buse d'évacuation | 150 | 150 | 150 |
| Masse (kg) | 20,7 | 23.8 | 23.8 |
| Puisances (W - 220 V ~) | |||
| Installée | 40 | 290 | 215 |
| Ventilateur | ----- | 250 | 175 |
| Eclairage (lampes halogènes) | 2 x 20 | 2 x 20 | 2 x 20 |
| Débit (m3/h) | |||
| Vitesse minimale (évacuation/recyclage) | ----- | 230/180 | 220/170 |
| Vitesse maximale (évacuation/recyclage) | ----- | 600/400 | 500/340 |
| Booster (évacuation/recyclage) | ----- | 900/520 | 700/440 |
| Filtres incombustibles | |||
| Surface d'aspiration (cm2) | 534 | 534 | 534 |
Raccordementélectrique
Attention: Cét appareil doit être relié à la terre.
Avant d'insteller la hotte, il est indispensable de s'assurer que la tension du réseau correspond bien a celle qui figure sur la plaquette signalétique de l'appareil.
Le branchement au réseau doit être réalisé par un installateur/agréé.
La hotte, est equipée d'un cordon d'alimentation qui doit etre raccorde au secteur par l'intermediaire d'une prise de,courant conforme a la norme du pays.
Si l'on peut raccorder la hotte de façon permanente au réseau électrique, il faut, après avoir retire la fiche électrique, installer un interrupteur bipolaire conforme ayant une distance d'ouverture entre les contacts d'au moins 3 mm.
Nous déclinons toute responsabilité en cas de dommages causés par le non respect des instructions sus-indiquées.
Précautions d'emploi
La hotte est livrée pour fonctionner en évacuation extérieure.
Il est donc important de prévoir une entrée d'air suffisante dans la cuisine pour favoriser son bon fonctionnement.
L'appareil ne doit pas etre raccordé aux conduits utilisés pour l'évacuation des fumées provenant d'autres apparciels alimentés par tout autre type d'énergie différent de l'énergie électrique.
Si la hotte doit être installée dans une cuisine dans laquelle se trouve un chauffe-eau ou un système de chauffage à gaz, il est vivement recommandé, pour des raisons de sécurité, de renconcer au fonctionnement en évacuation extérieure.
Dans cette configuration, il est nécessaire d'équiper l'appareil d'un filtre à charbon actif disponible chez vous revendeur habituel et permettant l'utilisation en recyclage.
La hôte doit être placee au moins à 65 cm au-dessus du plan de cuisson (tables vitrocéramiques ou electriques traditionnelles) ou à 75 cm en cas d'alimentation au gaz.
En cas de fonctionnement simultané d'une hotte et d'un brûleur ou d'un foyer dépendant de l'air environnant ( comme par exemple des appareils de chauffage à gaz, à mazout, à charbon ou à bois, des chauffe-eau, des chauffe-bain etc...) il faut faire attention, car la hotte, en aspirant l'air, enlève à la pierce l'air dont le brûleur ou le foyer a besoin pour la combustion.
Pour un fonctionnement sur, la dépression ne doit pas dépasser 0,04 mbar ; on évitera ainsi la réaspiration des gaz d'évacuation.
On peut y parvenir en assurant l'entrée de l'air dans la piece par des ouvertures ne pouvant être obstruées; par exemple, des box muraux à recyclaged'air, des portes, des fenêtres ou toute autre mesure technique.
Flamber une préparation endommage les filtres et peut provoquer des incendies ; il faut par conséquent l'éviter à tout prix.
Pour tous les problèmes concernant l'évacuation des fumées, respecter les prescriptions de l'autorité compétente.
Nous déclinons toute responsabilité en cas de dommages ou d'incendies provoqués par l'appareil du fait du non respect des dispositions sus-indiquées.
Installation

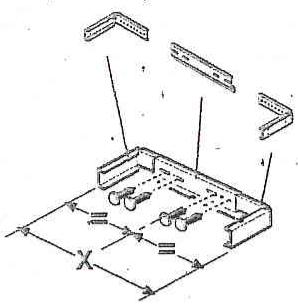

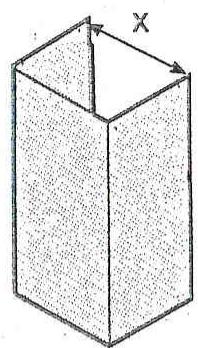

Les trois parties doivent être fixées entre elles avec 4 vis, l'extension du support est réglicate et doit correspondre à la largeur interne de la cheminée ou de la rallonge (cette dernière dans le cas “l'extension de cheminée” est acheté”).
Fixation de la hotte

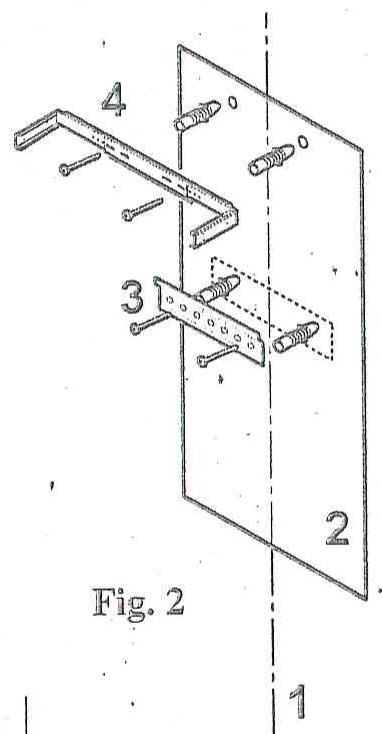

A l'aide d'un crayon, tracer une ligne verticale sur le mur (1); cette ligne doit correspondre au centre de la zone d'installation de la hotte.

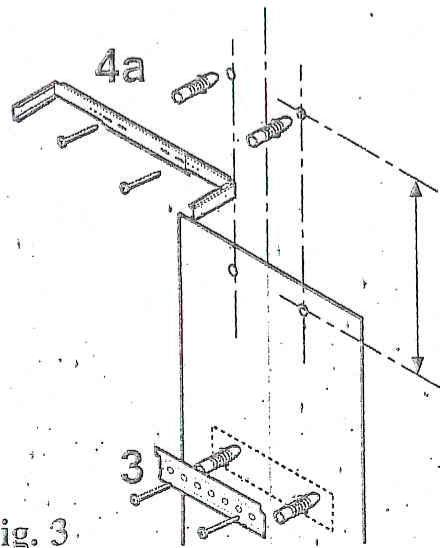

- Poser le gabarit de perçage (2) contre le mur; le bord inférieur du gabarit correspond au bord inférieur de la hotte, la ligne Médiane imprimée sur le gabarit correspond à celle tracee sur le mur.
Fixer les support (3) avec les deux chevilles 8mm et les deux vis 5x45.
Percer deux trousetinsererdeux chevilles 08mm fixerle support supérieur avec deux vis 5x45 (4)
Si "l'extension de cheminée" est acheté", dans ce cas, le support supérieur doit alors être fixé plus en haut, à une hauteur ADDITIONNELLE (4a - voir la notice d'installation de l'extension de cheminée).
Contrôler que les points de fixation à effectuer soient parfaitement en symétrie avec ceux imprimés sur le gabarit de perçage.
Fig. 1
Fig. 3

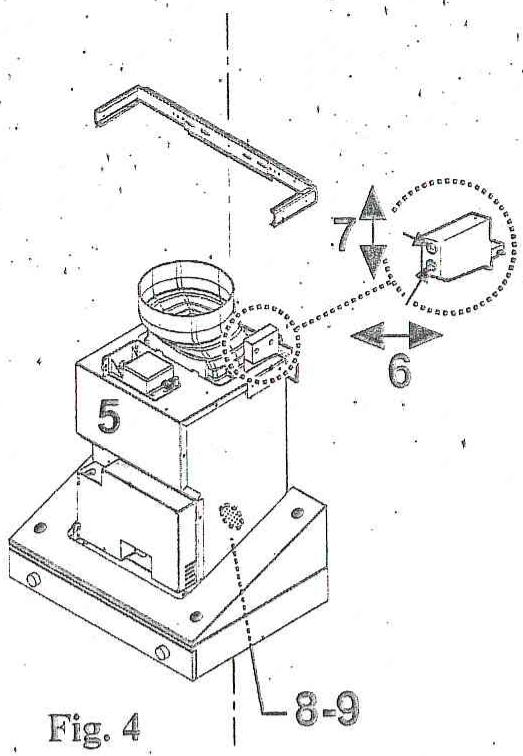

Accrocher la hotte (5).
Régler la position de la hotte en agissant sur les vis des supports de hotte (6-7).
Retirer les filtres àGRAISSES et, depuis 1'intérieur de la hotte, repeler sur la paroi le trou de fixation définitive (8). Retirer la hotte.
Percer le trou de fixation définitive.
Accrocher a nouveau la hotte et la fixer définitivement avec une vis 5x45 (9).
Suivant la version utilisé:
Version à évacuation extérieure (voir également paragraphe “Version à évacuation extérieure” dans les pages successives):
Commencer par fixer le tuyau d'évacuation des fumées en haut, coté extérieur, puis en bas sur le raccord d'évacuation de la hotte (10), dans le cas du modele HXS 6, effectuer le raccordement du tuyau au moteur péripérique (voir.paragraphe "Raccordement au moteur" dans les pages successives).
Version recyclage (voir également paragraphe "Version recyclage" dans les pages successives):
Dans le cas d'uneutilisation de la hotte en version filtrante, il n'est pas nécessaire de raccorder la sortie de la hotte avec un tuyau d'évacuation. Il faudra simplement faire attention de laisser une fissure d'au moins 5cm entre le plafond et le sommet de la cheminée.
Si vous estes egalement en possession du kit cheminee rallonge (a option), le sommet de la cheminee superieure peut etre en contact avec le plafond. Dans ce cas, I'air aspire de la hotte sera rediffuse dans la piece a travers des ouvertures appropriees, prevues sur la cheminee superieure, grace a l'utilisation d'un deflecteur adequat.(11).

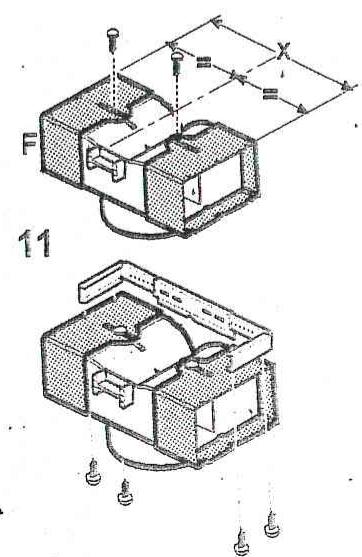

Assembler le deflecteur (11):
Les trois parties doivent être fixées entre elles avec 2 vis, l'extension du déflecteur est régiable et doit correspondre à la largeur du support chiminée auquel il sera ensuite fixé.
Fixer le deflecteur F au support de fixation de cheminée avec quatre vis.
Fixer le tuyau d'évacuation dans sa partie haute sur l'anneau de connexion du déflecteur, puis dans sa partieasse sur le raccord évacuation de la hotte.
Fig. 5
Fig. 6

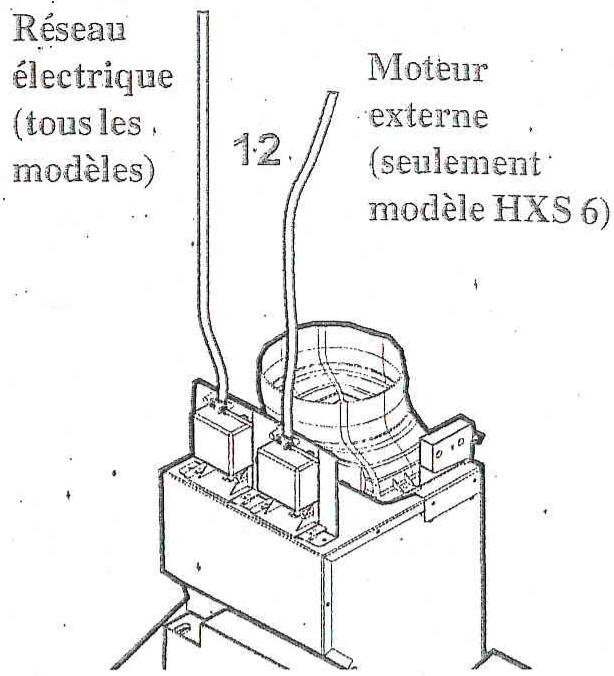

Raccorder la hotte au reseau electrique. (12),),le modele HXS6 doitetre raccorde au moteur periphérique(voir paragraphe "Raccordement au moteur" dans les pages successives).
Fig. 7

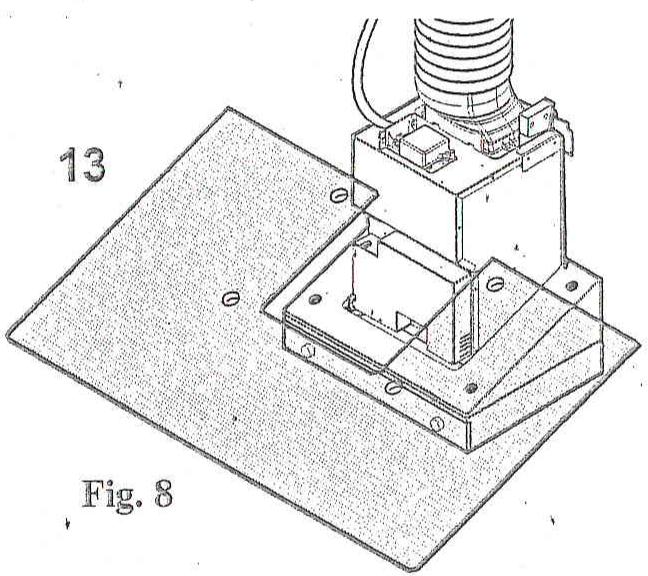

- Appliquer la jupe sur la hotte (13) et la fixer avec 4 vis et rondelles (14).

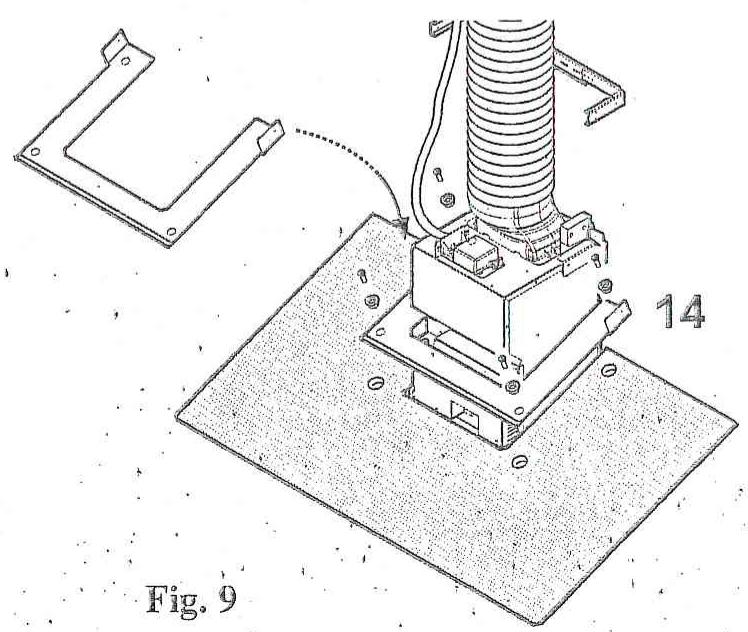

Seulement avec "l'extension de cheminee":

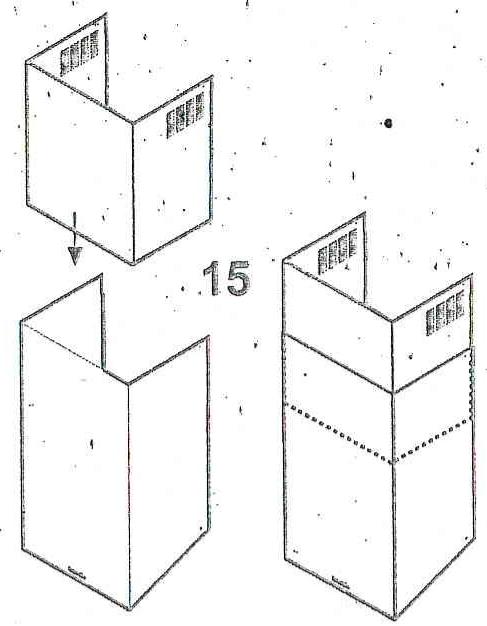

Introduire la rallonge sur la cheminée (15 - cote supérieur) de maniere que les fentes laterales soient toutes bien visibles.
Fig. 10

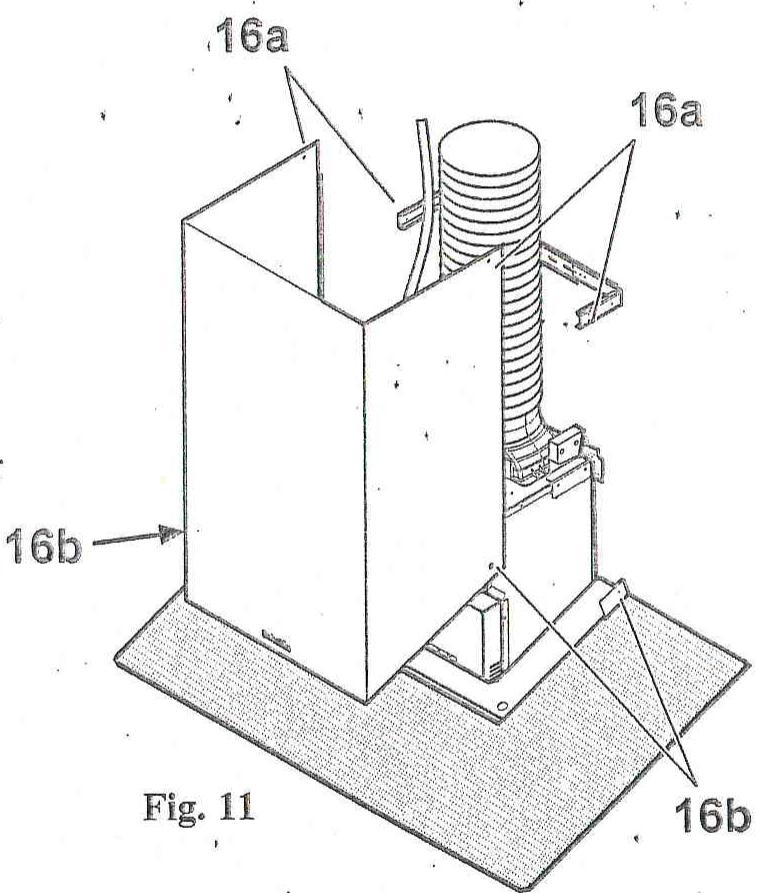

Fixer la cheminée au support supérieur (16a) et inférieur (16b) avec 4 vis.
Remonter les filtres a graisse et controller le bon fonctionnement de la hotte.
Raccordement au moteur
Seulement pour le modele HXS 6
Schema 6
Le groupe est fournis sans moteur et doit donc être raccordé à un moteur décentralisé (accessoire à acheter) place en-dehors de l'appareil. Le branchement électrique doit être effectué à l'aide des barrettes de connexion prévues à cet effet.
NB: N'utiliez que les moteurs décentralisés type MOT MIX - 14986, fournis par le fabricant.

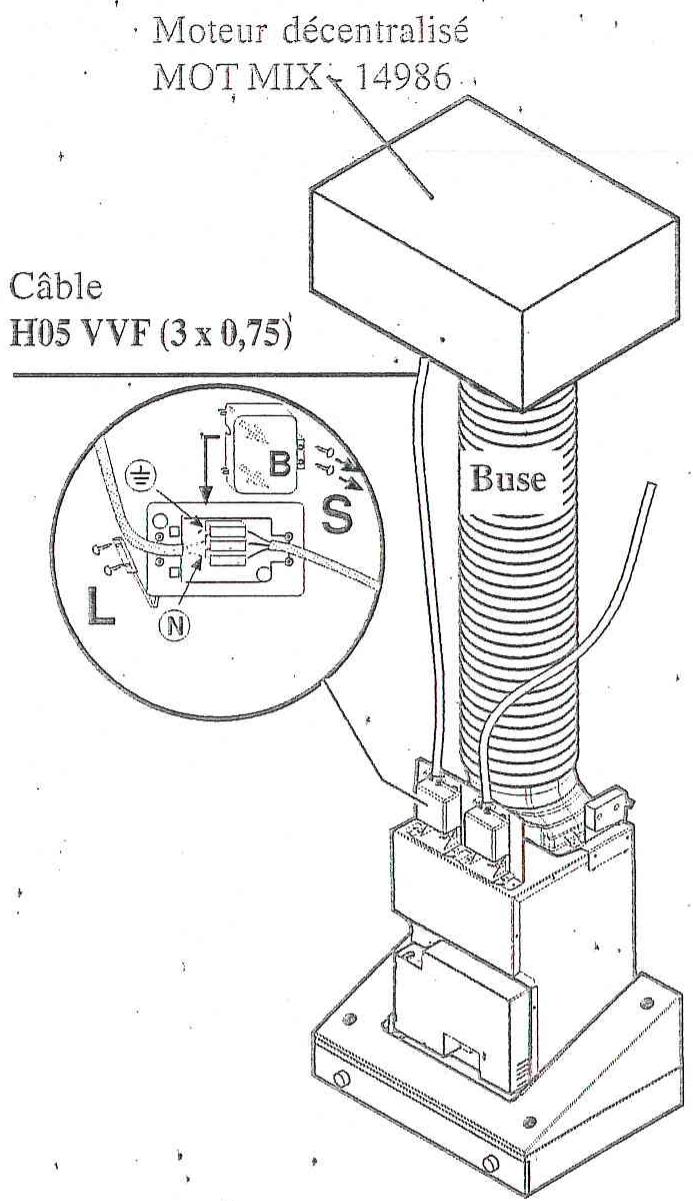

Raccordement de la buse d'évacuation au moteur décentralisé
Pour le fonctionnement il vous faudra installer le moteur decentralisé dans un endroit ajustat en respectant les normes en vigueur. Le raccordement entre le groupe et le moteur decentralisé doit se faire avec des buses d'évacuation d'un diamètre ajustat (Ø 150 mm).
Pour un bon fonctionnement, de l'appareil, rappelez-vous que plus la buse qui relié le groupe à l'aspirateur est longue, moins efficace sera l'aspiration.
La buse de raccordement ne doit pas dépasser 7 m. de longueur.
Les matériaux (buse et collier) sont de la compétence et à la charge de l'installateur.
Fig. 12
Branchement électrique du moteur décentralisé type MOT MIX - 14986
- Localisez la boîte B de branchement à l'aspirateur extérieur située au sommet du groupe.
Enlevez les vis S pour ouvrir le couvercle de la boite B. - Debloquer le cable en tournant les vis L.
Pour connecter la hotte au moteur, utilisez un cable H05 VVF (3 x 0,75), du même type du cable d'alimentation de la hotte. - Branchez les trois fils du cable en provenance du moteur decentralisé aux contacts correspondants de la barrette de connexion située dans la boîte.
- Bloquer le cable en tournant les vis L:
Refermez le couvercle B et.serrez les vis S. - Réalizez lebranchement électrique de la hotte au réseau.
Fonctionnement
Il est vivement conseilé de n'effectuer des fritures sous votre注意到 que sous surveillance constante.
Il est interdit de faire flamber des alimentes sous la hotte, sous peine de provoquer des risques d'incendies.
- Afin de favoriser une évacuation optimale des odeurs, il est conseillé demettre la hotte sous tension avant le début de la cuisson en vitesse minimum. De même, il est recommandé de ne l'éteindre que dix à quinze minutes après la fin de la cuisson.
Le meilleur rendement de l'appareil s'obtient en version évacuation extérieure; nous conseillons par conséquent d'utiliser la hotte dans cette version lorsque cela est possible.

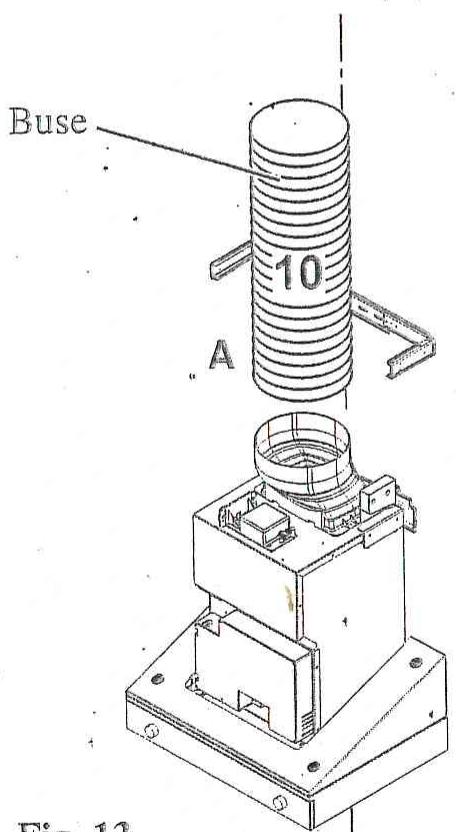

Version à évacuation extérieure
Dans ce cas, l'air sature est expulsé à l'extérieur de la piece à travers une buse (Ø150mm) reliée à l'anneau de raccordement A (Fig. 13).
Attention!
Serrer la bride de fixation du tuyau légèrement afin que le clapet anti-retour ne soit pas bloqué.
Pour une évacuation silencieuse nous vous conseillons un tube de raccordement métallique parfaitement lisse.
Fig. 13
Versionrecyclage
Il convient d'utiliser un filtré à charbon actif, disponible auprès de votre revendeur habituel.
L'air aspiré sera dégraissé et désodorisé avant d'être refoulé dans la pierce.
Le filtré à charbon actif est lavable (lire attentivement le paragraphe "Entretien -Nettoyage du filtré à charbon").
Neanmoins, il est imperatif de le changert tous les trois ans et chaque fois que les fibres sont endommagées.

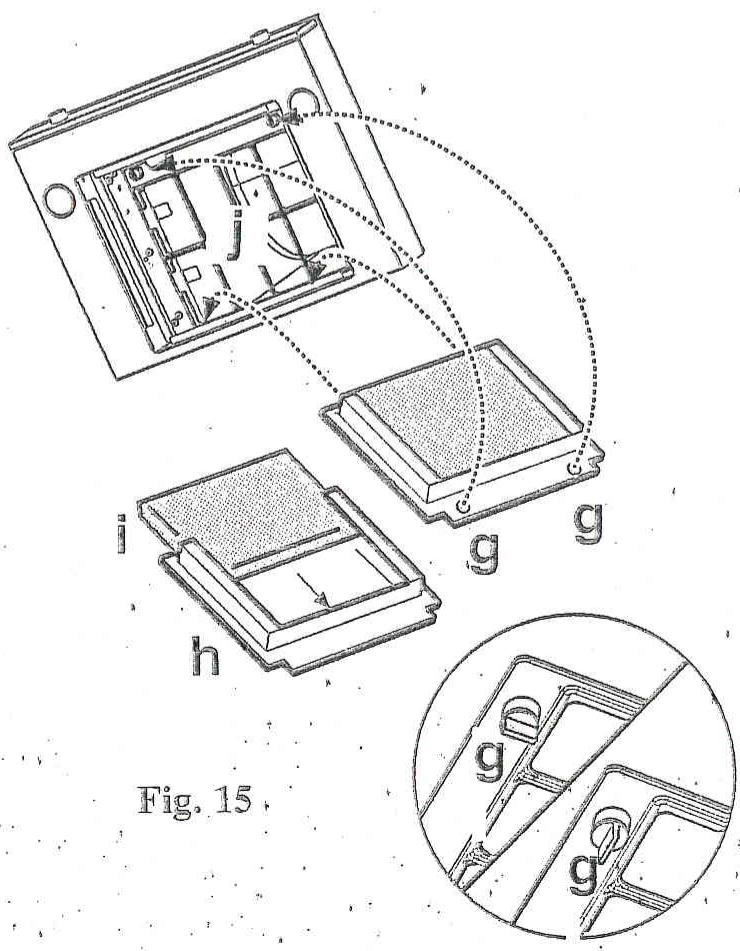

Montage et remplacement du cadre à charbon :
- Débrancher l'appareil du réseau électrique.

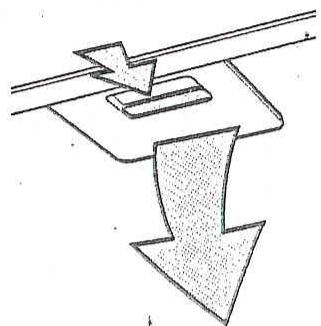

Enlever les filtres àGRAISSES METALLIQUES. Les démonter en se servant des.POIGNÉES correspondantes, en les poussant d'abord vers l'arrière puis en les tirant vers le bas. (Fig. 14).
Retirer le chassis support filtré “h” enotide la vis “g” qui le retient à la hotte. (Fig. 15)
Insérer le filtré charbon "i" à l'intérieur du chassis et remonter le tout dans son support "j". (Fig. 15)
Remonter les filtres à graisses métalliques.
Fig. 14
Fig. 15.

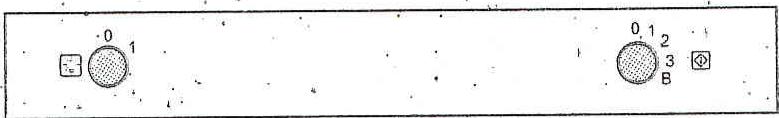

Bandeau de commande - HX 4
Sélecteur marche/arrêt éclairage de la hotte.
Sélecteur de vitesse - interrupteur marche/arrêt.
Bandeau de commande - HX/S 6
Manette marche/arrêt éclairage.
Lorsque ce voyant s'allume (rouge), il indique que les filtres métalliques sont satures de graisses et qu'il faut les nettoyer.
Lorsque ce voyant s'allume (rouge), il indique que les filtres charbons sont satures et qu'il faut les nettoyer (version recyclage).
Voyant "ventilation": elle permet l'assainissement de l'air en dehors des préparations culinaires, grâce à un début réduit.
Voyant "1ere vitesse"
Voyant "2eme vitesse"
Voyant "3eme vitesse"
Voyant "booster temporisé"
L'appareil fonctionne à une vitesse intensive pendant 5 minutes;
ensuite il returne automatiquement à la vitesse précédemment selectionnée.
Manette de selection des vitesses
Eclairage-Fonctionnement
Tourner le sélecteur dans le sens des aiguilles d'une montre pour allumer les lampes de la hotte et dans le sens contraire aux aiguilles d'une montre pour les éteindre.
Mise en marche - Sélection des vitesses
Tourner la manette vers la croite ou la gauche. ; Le curseur clignote en passant d'un voyant à l'autre et permet de selectionner l'une des fonctions disponibles:
Lorsque le curseur passse sur la fonction désirée, appuyer sur le sélecteur pour la sélectionner, le voyant qui clignotait devient fixe.
Si aucune vitesse n'est selectionnée, la hotte reste en veille durant 5 minutes puis s'eteint automatiquement.
Pour changer de fonction, il suffit de tourner à nouveau le sélecteur et d'appuyer sur celui ci lorsque le curseur se trouve sur la nouvelle fonction désirée.
Booster
Lorsqu'une vitesse a déjà eté sélectionnée et que vous souhaitez passer à la vitesse intensive levoyant de la vitesse initiale ainsi que levoyant du booster s'allument,indiquant qu'à la fin des 5 minutes de fonctionnement du booster, l'appareil revendra automatiquement à la vitesse precedente.
Si aucune vitesse n'avait ete selectionnnee, seul le voyant du booster s'allumera et l'appareil s'eteindra a 1'issue des 5 minutes.
Arret
a) Si une fonction a eté sélectionnée (un seulvoyant allumé)-Appuyer sur la manette une seule fois.
b) Sideux fonctions ont ete selectionnées (deux voyants allumés)- Appuyer sur le selecteur fois; la première pression arrete la fonction "booster", la deuxieme arrete la hotte.
c) Si un led de vitesse clignote: appuyer deux fois sur le sélecteur ; la première pression sur le sélecteur active la fonction correspondant auvoyant qui clignote, la deuxième pression étein la hotter.
Les voyants de saturation
Lorsque l'un ou l'autre est allumé en rouge fixé, cela signifie que le filtré concernés est sature.
Lorsque le remplacement ou le nettoyage du filtre a ete effectue (voir paragraphe « Entretien »), il est necessaire de reinitialiser la hotte en suivant le procedure suivante :
Hotte allumée, tourner la manette jusqu'à ce que le curseur rouge clignotant se positionne sur le voyant de saturation concerné.
Appuyer alors sur cette même manette pendant trois secondes ; le voyant des saturation s'eteint et le contrôle est réinitialisé. »
Attention:
Par défaut, la fonction d'indication de la saturation filtré à charbons est désactivée. Si on peut utiliser la hotte en version filtrante, donc, en utilisant également un filtré à charbons actifs pour l'absorption des odeurs de cuisson, la fonction d'indication de saturation filtré à charbons doit alors être activée en suivant la procédure suivante :
Avec la hotte eteinte, appuyer sur le selecteur pendant 3 secondes environ, le voyant commencera a clignoter,
En gardant le sélecteur appuyé, tourner le sélecteur en position "lumières ON", le voyant commencerà clignoter, un signal sonore indiquera de changement de positionnement des indicateurs de saturation filtre.

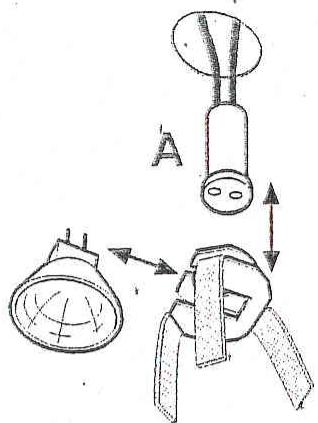

Eclairage - Remplacement d'une lampe
Pour le remplacement de la lampe, proceder de la façon suivante:
- Débrancher l'appareil du réseau électrique.
A l'aide d'un petit tournevis plat, faire leviers sur le bord del'ampoule et l'extraire.
Enlever le connecteur A. Fig. 16. - Remplacer l'objet défectueux par un élément identique.
- Remetre en place le lampe.
Rebrancher alors la hotte au réseau électrique.
Si l'éclairage ne fonctionne pas, vérifier si les lampes sont bien visées avant de faire appel au service après-venture.
Fig. 16
Entretien
Débrancher l'apparéil du réseau électrique avant de procédé à toute opération d'entretien.
Afin d'assurer une efficacité optimale et constante de la hotte, il est recommandé de proceder régulierement à son entretien (tous les dix jours en moyenne).
Nettoyage du filtre àGRAISE
Le filtré àGRAISSÉa pour rôle de retenir les graisses conténues dans les fumées émises lors de la cuisson.
Il est formé de couches d'aluminium étreé.
Le filtré àGRAISSES doit être lavé chaque fois que levoyant s'allume et en tout cas une fois par mois.
Laver le'filtr re au lave-vaisselle ou dans de I'eau savonneuse:
Le lavage du filtré àGRAISE métallique au lave-vaissele peut en provoquer la décoloration. Toutefois, les caractéristiques de filtrage ne seront enaucun cas modifiées:

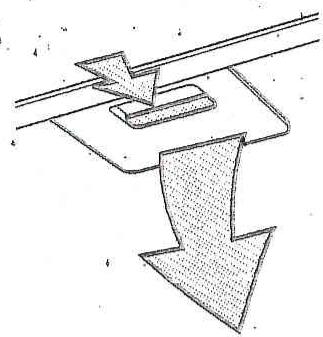

Le démonter en se servant des poignées, correspondantes, en le poussant d'abord vers l'arrière puis en le tirant vers le bas. Fig. 17.
Attendre qu'il soit bien sec avant de le remonter.
Le fabricant ne rapport pas des dommages provaqués au moteur ou des incendes causés par un defaulted entretien des filtres tel qu'il est prévu dans le present mode d'emploi.
Fig. 17
Nettoyage du filtré à charbon
Nettoyage du titre a charbon Il est possible de nettoyer le filtre a charbon tous les deux mois et chaque fois que le voyant
s'allume.
Le lavage peut etre effectue dans de I'eau chaude additionnee de detergents ou dans le lave vaisselle a 65^ (en cas d'usage du lave vaisselle, ne mettez que le filtre dans ce dernier). Retirer I'eau en excès sans abimer le filtre, ensuite enlever le filtre en fibres situé a I'intérieur du chassis et le laisser 10 minutes dans le four thermostat 100^ de façon à le sécher complètement.
completement.
Changer le filtrtre à charbon tous les trois ans et chaque fois que les fibres sont endommagées.
Le montage et remplacement du filtrtre à charbon est précrit dans le paragraphe “Version recyclage - Montage et remplacement du filtrtre à charbon”.
recyclage - Montage et remplaissant. Le fabricant ne répond pas des dommages provoqués au moteur ou des incendies causés par un défaut d'entretien des filtrés tel qu'il est prévu dans le present mode d'emploi.
Nettoyage extérieur de l'appareil
Nettoyage extérieur de l'apparen
Il est nécessaire de l'essayer régulierement surtout après une cuisson à base d'eau salée
(legumes, crustaces,...).
Pour un nettoyage complet de la hotte, se servir d'un chiffon humecté avec de l'alcool ou avec des produits appropriés existant dans le commerce. Il est conseilé d'éviter l'emploi de produits contenant des abrasifs.
