Marque	ROSIERES
Modèle	HVM 990 INOX
Type de produit	Hotte aspirante murale ou de plafond
Largeur approximative	90 cm
Nombre de vitesses	3 (1, 2, 3)
Éclairage	Lampe halogène 20 W max
Filtre anti-graisse	Filtre métallique lavable (main ou lave-vaisselle 65°C)
Filtre à charbon	Remplacement tous les 6 mois (non lavable)
Mode d'évacuation	Extraction ou recyclage
Distance minimale du plan de cuisson	600 mm (électrique) / 700 mm (gaz)
Alimentation électrique	220-240 V (estimation standard)
Matériau	Inox (acier inoxydable)
Commandes	Touches : éclairage, arrêt, vitesses 1-2-3
Entretien extérieur	Chiffon imbibé d'alcool ou détergent liquide neutre (sens du satinage)
Remplacement de la lampe	Dévisser le protecteur, remplacer par lampe halogène 20 W max
Sécurité	Débrancher avant entretien ; ne pas faire flamber sous la hotte
Poids approximatif	15 kg (estimation)

FOIRE AUX QUESTIONS - HVM 990 INOX ROSIERES

Comment nettoyer le filtre anti-graisse métallique ?

Lavez le filtre à la main ou au lave-vaisselle à 65°C avec un détergent approprié. Laissez-le sécher complètement avant de le remettre. Effectuez cette opération au moins une fois par mois.

Quand et comment remplacer le filtre à charbon ?

Le filtre à charbon doit être remplacé tous les 6 mois en usage normal. Pour le changer, débranchez la hotte, enlevez les filtres anti-graisse, dévissez les deux vis du filtre à charbon usagé, installez le nouveau et revissez. Remettez les filtres anti-graisse.

Comment remplacer l'ampoule de la hotte ?

Débranchez la hotte ou coupez le courant. Dévissez le protecteur de la lampe, retirez l'ampoule grillée et remplacez-la par une ampoule halogène de 20 W max. Revissez le protecteur.

Quelle distance minimale dois-je respecter entre la hotte et la cuisinière ?

Pour une cuisinière électrique : 600 mm. Pour une cuisinière à gaz, mazout ou charbon : 700 mm.

Puis-je utiliser la hotte sans filtre à charbon ?

Oui, si vous utilisez la hotte en version évacuation extérieure. Dans ce cas, retirez le filtre à charbon s'il est présent. En version recyclage, le filtre à charbon est indispensable.

La hotte ne s'allume plus, que faire ?

Vérifiez d'abord que l'ampoule est correctement vissée et fonctionnelle. Si l'éclairage ne marche toujours pas, contactez le service après-vente après avoir débranché l'appareil.

Quels produits utiliser pour nettoyer l'extérieur en inox ?

Utilisez un chiffon imbibé d'alcool ou un détergent liquide neutre. Évitez les produits abrasifs. Pour l'inox, passez le chiffon dans le sens du satinage.

Puis-je raccorder la hotte à un conduit de cheminée ou de ventilation ?

Non, la hotte ne doit pas être branchée à des tuyaux d'évacuation d'autres appareils utilisant d'autres sources d'énergie que l'électricité. Utilisez un conduit dédié.

Comment installer la hotte en version recyclage ?

Assurez-vous que la hotte est équipée d'un filtre à charbon. Montez-le si nécessaire (voir notice). L'air sera filtré et renvoyé dans la pièce par les grilles de la cheminée.

Que faire en cas de dysfonctionnement ou d'incendie ?

Débranchez immédiatement l'appareil. N'utilisez pas d'eau sur un feu d'huile. Respectez les consignes de sécurité : ne faites jamais flamber d'aliments sous la hotte. Contactez un technicien qualifié.

MODE D'EMPLOI HVM 990 INOX ROSIERES

D Montage- und Gebrauchsanweisung
F Prescriptions de montage et mode d'emploi
GB Instructions on mounting and use
NL Montage- en gebruiksaanwijzing
Istruzioni di montaggio e d'uso
E Instrucciones de montaje y para el uso
P Instalação e manutençao

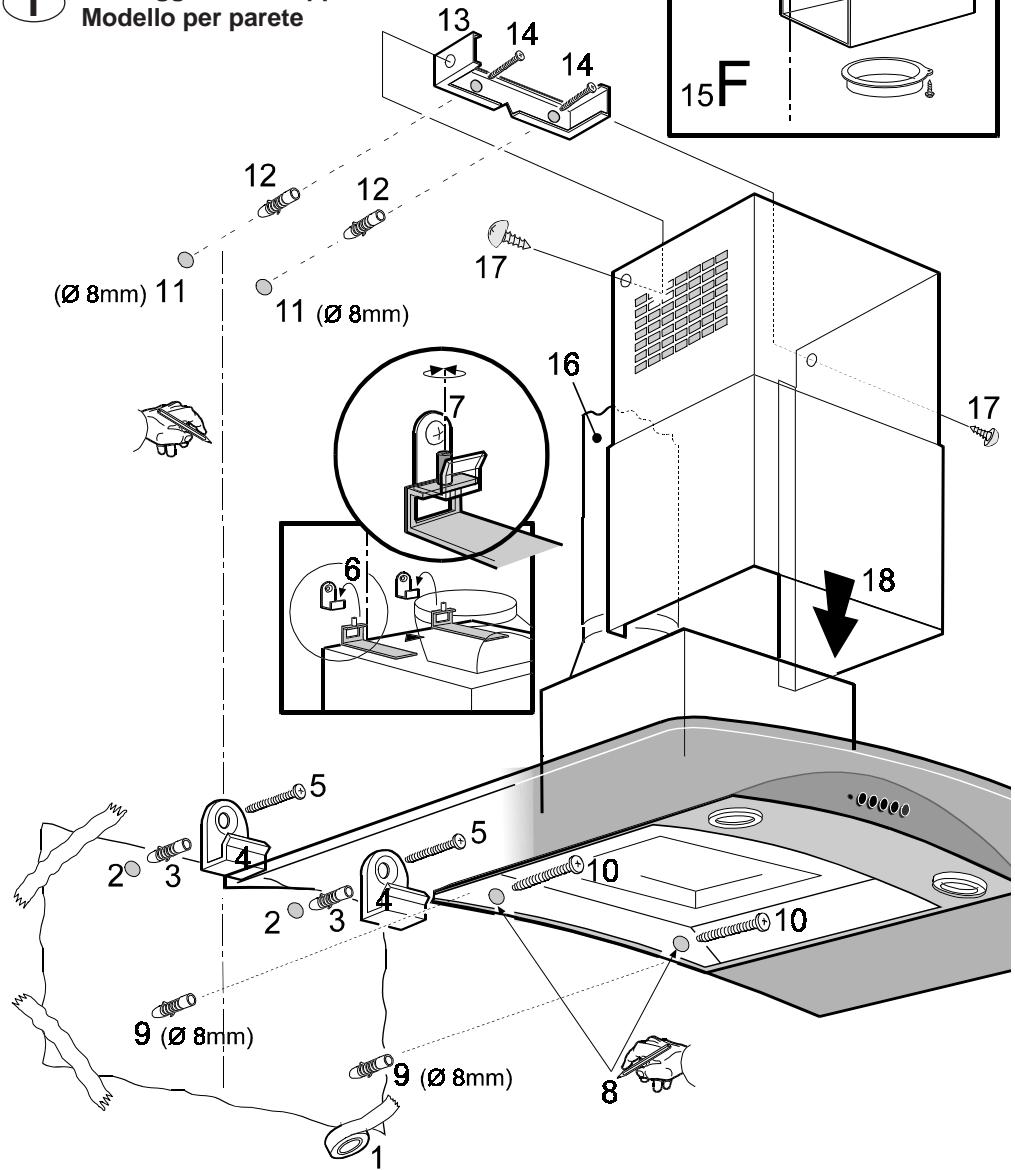

D Montage der Dunstabzugshaube Wandmodelle
F Montage de la hotte Modele pour paroi
GB Mounting the hood Wall model
NL Het monteren van de kap Wand-model
Montaggio della cappa Modello per parete

E Montaje Modelo para pared
P Montagem do exaustor Modelo de parede

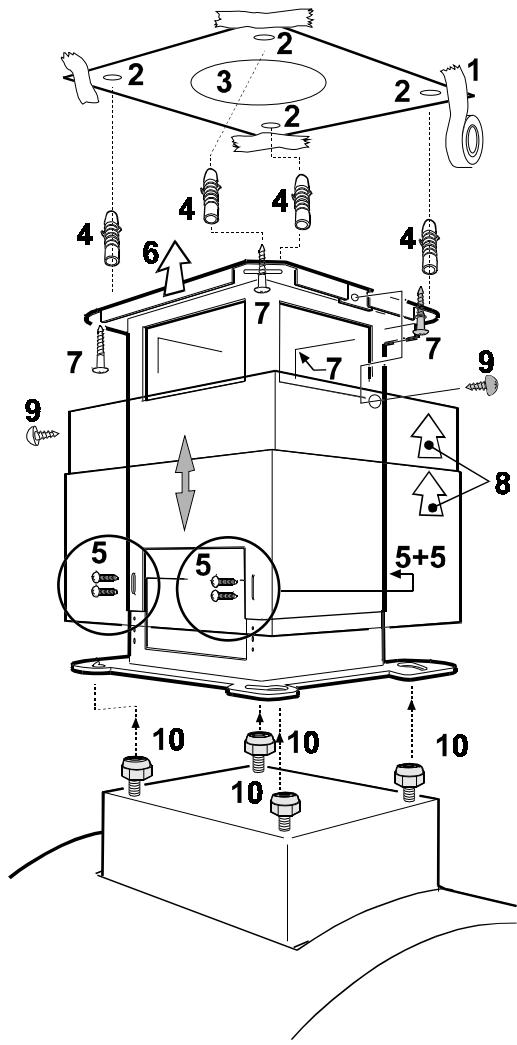

D Montage der Dunstabzugshaube Deckenmodell
F Montage de la hotte Modele pour plafond
GB Mounting the hood Ceiling model
NL Het monteren van de kap Plafond-model
Montaggio della cappa Modello per soffitto

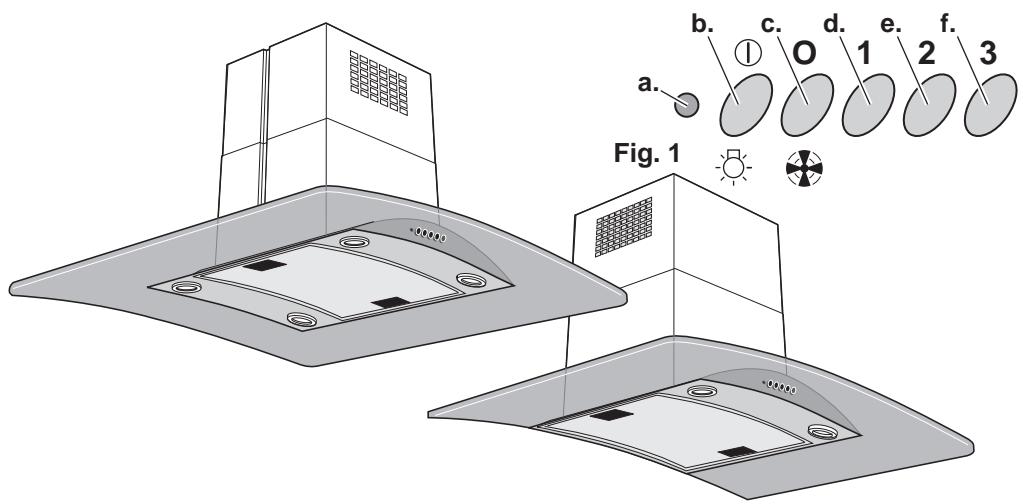

Bandeau de commande - Fig. 1

a. Témoin de fonctionnement
b. Touche ON/OFF d'éclairage
c. Touche d'arrêt de la hotte
d. e. f. Touche

de mise en marche des puissances d'aspiration 1 (d.), 2 (e.), 3 (f.)

Usage

Il est conseilé de mettre en marche quelques minutes avant de commencer à cuisiner et de la laisser fonctionner 5 minutes après avoir fini.

Entretien

Débrancher l'appareil du réseau électrique avant de procédé à toute opération d'entretien.

Filtre anti-graisse métallique

Le filtrte anti-graisse métallique a une durée de vie illimitée et doit être lavé à la main ou au lave-vaisselle (65°C) en utilisant des détergents appropriés.

Procedez au lavage des filtres anti-graisse au moins une fois par mois.

Laisser sécher le filtré sans l'abîmer avant de le remettre en place.

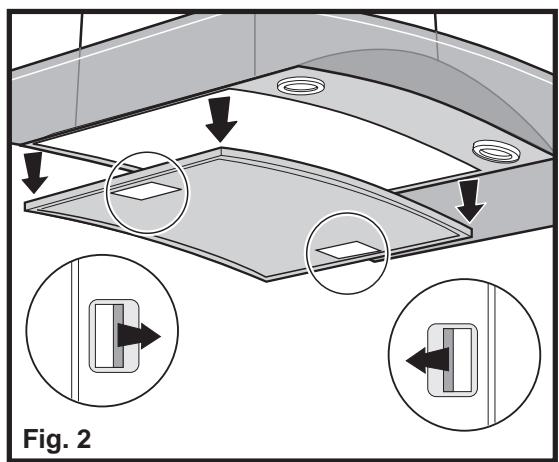

Pour enlever les filtres anti-graisse

- Fig. 2:

1. Debrancher la fiche de la hotte ou couper le courant.
2. a - tirer les poignées vers le centre b - puis tirer le filtré àGRAISSE vers le bas.

Après avoir lavé les filtres, procéder dans l'ordre inverse pour le remontage.

Filtre à charbon

("Version filtrante", voir pages suivantes)
Le filtrer à charbon ne peut être ni lavé, ni régénéré.
Le filtrer à charbon doit être remplace tous les 6 mois dans des conditions d'utilisation normale.

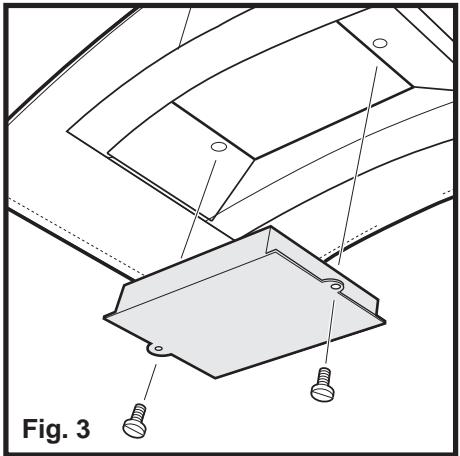

Pour monter le filtré à charbon - Fig. 3:

1. Débrancher la fiche de la hotte ou couper le courant.
2. Enlever les filtres anti-graisse.
3. Montez le filtré à charbon en le fixant à l'aide des deux vis correspondantes fournies avec l'appareil.
4. Remetre les filtres anti-graisse.

Pour remplacer le filtré à charbon - Fig. 3:

1. Debrancher la fiche de la hotte ou couper le courant.
2. Enlever les filtres anti-graisse.
3. Enlever le filtré à charbon périmé et le remplaçer par un nouveau.
4. Remetre les filtres anti-graisse.

Nettoyage

Pour le nettoyage extérieur de la hotte, utiliser un chiffon imbibé d'alcool ou des détergents liquides neutres.

Eviter l'usage de tout produit abrasif.

Sur les éléments en acier inoxydable passer le chiffon en respectant le sens du satinage.

Attention

Le non respect des normes d'entretien et nettoyage de l'appareil et de remplacement et nettoyage des filtres comporte des risques d'incendie. Nous recommendons donc vivement de respecter ces instructions.

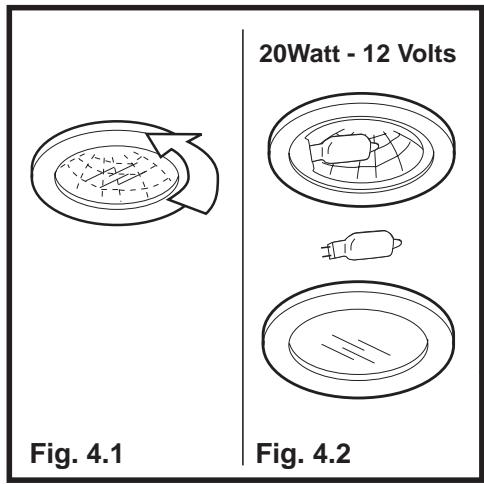

Remplacement des lampes - Fig. 4

1. Débrancher la fiche de la hotte ou couper le courant.
2. Devisser la protection de la lampe.
3. Remplacer la lampe brulée avec une autre lampe halogène de 20Watt max.
4. Revisser la protection de la lampe dans son emplacement.

Si I'éclairage ne marche pas et au cas ou l'on désirerait s'adresser au service après-vente, il faudra d'abord contrôle le montage correct de la lampe.

Attention

— La hotte ne doit pas etre branchee a des tuyaux d'évacuation d'autres appareils utilisant des sources d'énergie autres que I'électricité.
— Encas defonctionnement simultané, dans la même piece, de la hotte et d'autres appeareils alimentés par une source d'énergie différente de l'énergie électrique, il est nécessaire que la pièce soit convenablement aérée (selon les normes en vigueur).
Il est sévèrement interdit de faire flamber des alimentés sous la hotte.

L'emploi de flamme libre endommage les filtres et peut provoquer des incendies, il faut pas conséquent l'éviter à tout prix. On peut frirer mais sous contrôle, afin d'éviter que l'huile surchauffée prenne feu.

—Pour tous les problèmes concernant l'évacuation des fumées, respecter les prescriptions de l'autorité compétente.
— Nous déclinons toute responsabilité en cas de dommages ou d'incendies provoqués par l'appareil du fait du non respect des dispositions sus indiquées.

Installation

Lors de l'installation de la hotte, respectez les distances minimales entre le plan de cuisson

et l'angle inférieur de la hotte:

600 mm en cas de cuisine réélectrique;

700 mm en cas de cuisinière à gaz, à mazout ou à charbon (Gaz-électrique).

Branchementélectrique

Avant de procéder au branchement, s assurer que la tension de réseau corresponde bien à la tension indiquée sur l'étiquette des caractéristiques appliquée à l'intérieur de l'appareil.

Il est vivement conseilé de s'adresser à un technicien qualifié pour le branchement électrique.

Appareil avec fiche

Branchez l'appareil dans une prise de courant conforme aux normes en vigueur.

Si vous désirez raccorder l'appareil directement à la ligne électrique, élimine la fiche et montez un interrupteur bipolaire conforme aux normes, avec une ouverture entre les contacts non inférieure à 3 mm.

Si, une fois branchée, la fiche se trouve dans un endroit non accessible, il faut monter, dans ce cas aussi, un interrupteur bipolaire conforme aux normes, avec une ouverture entre les contacts non inférieure à 3 mm.

Appareil dépourvu de fiche

Installer soit une fiche conforme soit un interrupteur bipolaire conforme à une distance des contacts en ouverture non inférieure à 3mm. Nous déclinons toute responsabilité en cas de dommages ou d'incendies provoqués par le non respect de ces dispositions.

Emploi

Deux possibilités:

Version à évacuation extérieure

Le vapeur sont évacuées vers l'extérieur à travers un conduit d'évacuation fixé à la bague de raccord qui se trouve au-dessus de la hotte.

Le diamètre du conduit d'évacuation doit être égal à celui de la bague de raccord.

Attention!

Si la hotte est équipée d'un filtré à charbon, ce dernier doit être enlevé.

Version à recyclage

L'air est filtré à travers un filtré à charbon et recyclé dans la pierce au travers des grilles situées dans la partie haute de la cheminée.

Attention!

Si la hotte est livrée sans filtré à charbon, celui-ci doit être commandé et monté avant la mise en service.
