HP VS4121 - Enceinte audio ALTEC LANSING - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Enceinte audio amplifiée 3 pièces (2 satellites + caisson de basses)
Marque	ALTEC LANSING
Modèle	HP VS4121
Puissance totale en continu	31 Watts (RMS)
Puissance satellites	6 Watts/canal à 4 ohms, 150 - 20000 Hz, 2 canaux
Puissance caisson de basses	19 Watts à 4 ohms, 20 - 150 Hz, 1 canal
Réponse en fréquence	25 Hz - 15 kHz (-10 dB)
Pression sonore (SPL)	97 dB
Rapport signal/bruit	>73 dB à 1 kHz
Alimentation	120 V CA, 60 Hz (États-Unis/Canada) / 230 V CA, 50 Hz (Europe/Royaume-Uni/Asie)
Entrée audio	Jack 3,5 mm stéréo (vert clair)
Connectique satellites	DIN orange (droite), RCA marron (gauche)
Contrôles	Volume, aigus, basses (sur satellite droit)
Prise casque	Jack 3,5 mm sur satellite droit
Protection magnétique	Satellites blindés, caisson non blindé (distance minimale 60 cm des écrans)
Garantie	1 an limitée
Dimensions caisson de basses	Non spécifiées dans la notice
Dimensions satellites	Non spécifiées dans la notice
Poids	Non spécifié dans la notice
Entretien et nettoyage	Nettoyer avec un chiffon sec uniquement
Sécurité	Ne pas exposer à l'eau ou à l'humidité ; ne pas obstruer les orifices de ventilation ; utiliser uniquement les accessoires recommandés
Pièces détachées et réparabilité	Réparation par personnel qualifié uniquement ; contacter le service client Altec Lansing

FOIRE AUX QUESTIONS - HP VS4121 ALTEC LANSING

Comment brancher les enceintes satellites au caisson de basses ?

Connectez l'enceinte satellite droite (câble large, connecteur DIN orange) à l'entrée orange portant la mention RIGHT à l'arrière du caisson. Connectez l'enceinte satellite gauche (câble fin, connecteur RCA marron) à l'entrée marron portant la mention GAUCHE. Assurez-vous que la flèche sur le connecteur DIN est tournée vers le haut.

Pourquoi le voyant lumineux est éteint et il n'y a pas de son ?

Vérifiez que le bouton de mise sous tension sur l'enceinte droite est enfoncé. Assurez-vous que le cordon d'alimentation CA est branché à une prise murale fonctionnelle. Si vous utilisez un parasurtenseur, vérifiez qu'il est allumé.

Aucun son ne sort des enceintes, que faire ?

Vérifiez que le système est sous tension (voyant bleu allumé). Augmentez le volume. Assurez-vous que le câble audio vert clair est bien connecté à la sortie ligne ou casque de votre source audio. Testez avec une autre source audio si possible.

Comment régler le volume, les aigus et les basses ?

Les commandes se trouvent sur la façade du satellite droit. Tournez le bouton VOL dans le sens des aiguilles d'une montre pour augmenter le volume général. Utilisez les boutons rotatifs pour régler les aigus et les basses séparément.

Puis-je utiliser un casque avec ce système ?

Oui, branchez votre casque sur la prise jack située sur le côté du satellite droit. Lorsque le casque est connecté, les deux satellites deviennent silencieux.

Le son est déformé, que dois-je vérifier ?

Baissez le niveau du volume sur les enceintes et sur la source audio. Vérifiez les réglages de volume dans Windows (si utilisé) et mettez-les en position centrale. La source audio elle-même peut être de mauvaise qualité (fichiers WAV/MID). Essayez un CD audio.

Le caisson de basses n'émet aucun son, comment résoudre ce problème ?

Augmentez le niveau des basses sur le satellite droit. Assurez-vous que la source audio contient des basses fréquences (essayez un CD avec des basses). Certains fichiers WAV/MID ont peu de basses.

Le caisson de basses émet un bourdonnement fort, que faire ?

Débranchez le câble d'alimentation du parasurtenseur et branchez-le directement sur une prise murale. Vérifiez toutes les connexions. Baissez le volume ou le niveau des basses sur votre source audio.

Puis-je placer le caisson de basses près de mon écran d'ordinateur ?

Non, le caisson de basses n'est pas blindé magnétiquement. Placez-le à au moins 60 cm (2 pieds) de tout écran, téléviseur, disque dur ou support magnétique pour éviter la déformation de l'image.

Comment puis-je contacter le service client Altec Lansing ?

Vous pouvez joindre le service client au 866-570-5702 (États-Unis) du lundi au vendredi de 8h à 24h EST, et le samedi/dimanche de 9h à 17h EST. Par email : [e-mail]. Consultez aussi le site www.alteclansing.com.

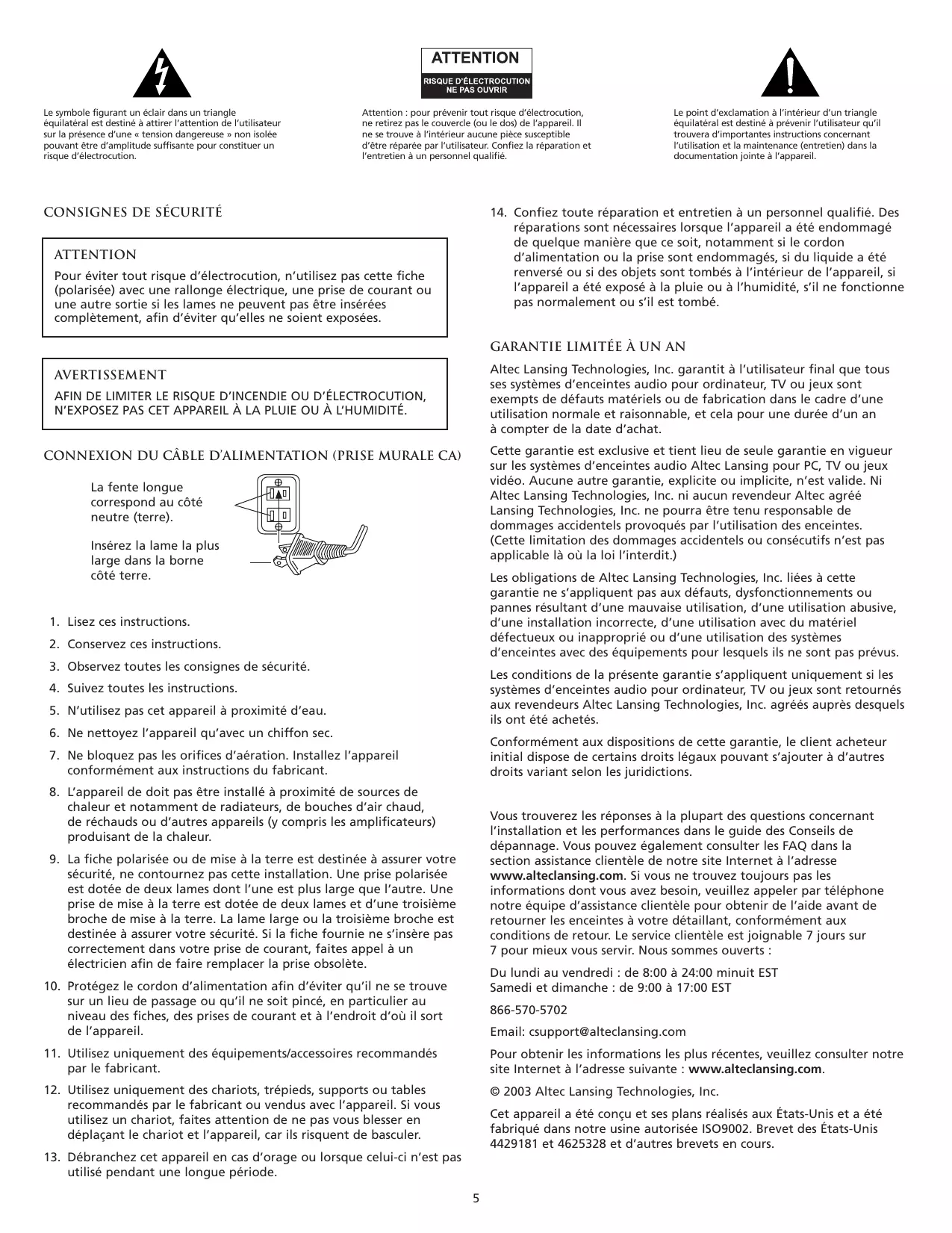

MODE D'EMPLOI HP VS4121 ALTEC LANSING

Pour éviter tout risque d'électrocution, n'utilise pas cette fiche (polarisée) avec une rallonge électricque, une prise de courant ou une autre sortie si les lames ne peuvent pas être insérées complètement, afin d'eviter qu'elles ne soient exposées.

AVERTISSEMENT

AFIN DE LIMITER LE RISQUE D'INCENDIE OU D'ÉLECTROCUTION, N'EXPOSEZ PAS CET APPAREIL À LA PLUIE OU À L'HUMIDITÉ.

CONNEXION DU CABLE D'ALIMENTATION (PRISE MURALE CA)

La fente longue correspond au côté neutre (terre).

Insérez la lame la plus large dans la borne côté terre.

1. Lisez ces instructions.
2. Conservez ces instructions.
3. Observe toutes les consignes de sécurité.
4. Suívez toutes les instructions.
5. N'utilisez pas cet apparéil à proximé d'eau.
6. Ne nettoyez l'appareil qu'vec un chiffon sec.
7. Ne bloquez pas les orifices d'aération. Installez l'appareil conformément aux instructions du fabricant.
8. L'appareil de doit pas etre installé a proximite de sources de chaleur et notamment de radiateurs, de bouches d'air chaud, de rechauds ou d'autres appeareils (y compris les amplificateurs) produit de la chaleur.
9. La fiche polarisée ou de mise à la terre est destinée à assurer votre sécurité, ne contourez pas cette installation. Une prise polarisée est dotée de deux lames dont l'une est plus large que l'autre. Une prise de mise à la terre est dotée de deux lames et d'une troisième broche de mise à la terre. La lame large ou la troisième broche est destinée à assurer votre sécurité. Si la fiche fournie ne s'insère pas correctement dans votre prise de courant, faites appel à un électricien afin de faire replacer la prise obsolette.
10. Protégéz le cordon d'alimentation afin d'éviter qu'il ne se trouve sur un lieu de passage ou qu'il ne soit pince, en particulier au niveau des fiches, des prises de courant et à l'endetroit d'ou il sort de l'appareil.
11. Utilisez uniquement des équipements/accessoires recommendés par le fabricant.
12. Utilisez uniquement des chariots, trépieds, supports ou tables recommendés par le fabricant ou vendus avec l'appareil. Si vous utilisez un chariot, faites attention de ne pas vous blesser en déplaçant le chariot et l'appareil, car ils risquent de basculer.

13. Débranchez cet apparéil en cas d'orage ou lorsque celui-ci n'est pas utilisé pendant une longue période.

14. Confiez toute réparation et entretien à un personnel qualifié. Des réparations sont nécessaires lorsqu'l'appareil a été endommagé de celui manière que ce soit, notamment si le cordon d'alimentation ou la prise sont endommages, si du liquide a été renversé ou si des objets sont tombés à l'intérieur de l'appareil, si l'appareil a été exposé à la pluie ou à l'humidité, s'il ne fonctionné pas normalement ou s'il est tombé.

GARANTIE LIMITÉA UN AN

Altec Lansing Technologies, Inc. garantit à l'utilisateur final que tous ses systèmes d'enceintes audio pour ordinateur, TV ouiaux sont exempts de defaults matériels ou de fabrication dans le cadre d'une utilisation normale et raisonnable, et cela pour une durée d'un an à compter de la date d'achat.

Cette garantie est exclusive et tient lieu de seule garantie en vigueur sur les systèmes d'enceintes audio Altec Lansing pour PC, TV ouleans video. Aucune autre garantie, explicite ou implicite, n'est valide. Ni Altec Lansing Technologies, Inc. ni aucun revendeur Altec agreeé Lansing Technologies, Inc. ne pourra être tenu responsable de dommages accidentels provoqués par l'utilisation des enceintes. (Cette limitation des dommages accidentels ou consécutifs n'est pas applicable là où la loi l'interdit.)

Les obligations de Altec Lansing Technologies, Inc. liées à cette garantie ne s'appliquent pas aux défauts, dysfonctionnements ou pannes résultat d'une mauvaise utilisation, d'une'utilisation abusive, d'une installation incorrecte, d'une'utilisation avec du matériel défectueux ou inapproprié ou d'une'utilisation des systèmes d'enceintes avec des équipements pour lesquels ils ne sont pas prévus.

Les conditions de la présente garantie s'appliquent uniquement si les systèmes d'enceintes audio pour ordinateur, TV ouiaux sont returnnés aux revendeurs Altec Lansing Technologies, Inc. agreés auprés desquels ils ont ete achetés.

Conformément aux dispositions de cette garantie, le client acheteur initial dispose de certains droits légaux pouvant s'ajouter à d'autres droits variant selon les juridictions.

Vous trouvrez les réponses à la plupart des questions concernant l'installation et les performances dans le guide des Conseils de dépannage. Vous pouvez également consulter les FAQ dans la section assistance clientèle de notre site Internet à l'adresse www.alteclansing.com. Si vous ne trouvrez toujours pas les informations dont vous avez besoin, veuillez appeler par téléphone notre équipe d'assistance clientèle pour obtenir de l'aide avant de returner les enceintes à votre détaillant, conformément aux conditions de return. Le service clientèle est joignable 7 jours sur 7 pour<mieuxvousservir.Nous sommes ouverts:

Du lundi au vendredi : de 8:00 à 24:00 minuit EST
Samedi et dimanche : de 9:00 à 17:00 EST

866-570-5702

Email: [e-mail]

Pour obtenir les informations les plus récentes, veuillez consulter notre site Internet à l'adresse suivante: www.alteclansing.com.

Cet apparéil a été créé et ses plans réalisés aux États-Unis et a été fabriqué dans notre usine autorisée ISO9002. Brevet des États-Unis 4429181 et 4625328 et d'autres brevets en cours.

VS4121 SYSTÉME AUDIO AMPLIFIÉ TROIS PIEÇES

Merci d'avoir acheté ce produit Altec Lansing. Merci d'avoir acheté ce produit Altec Lansing. En tant que leader en matière de produits audio amplifiés (Powered Audio), Altec Lansing congoit, fabrique et commercialise une large gamme de systèmes audio amplifiés dotés d'amplificateurs intégrés capables de transformer n'importe qu'elle source audio en un système son puissant. Il vous suffit de brancher nos enceintes sur votre lecteur CD, MP3 et DVD ou sur votre PC, TV ou système de yeux videoe—et d'écouter l'audio du futuror.

CONTENU DE L'EMBALLAGE

2 Satellites
Caisson de basses
- Le manuel
Programme de connexion rapide QCC
- Adaptateur en Y pour yeux sur console
Cable audio stereo de 3,5 mm

INSTALLATION DES ENCEINTES

AVERTISSEMENT: le caisson de basses ne dispose pas de blindage anti-magnétique, il doit donc être placé à au moins 2 pieds (60 cm) des écrons PC, des télévisions, des disques durs d'ordinateurs ou de tout autre support magnétique (disquettes, bobines pour ordinateur ou cassettes audio, etc.).

Le caisson de basses est omnidirectionnel, il est donc inutilde le placer dans un endroit en particulier. Si vous le placez au sol, pres d'un mur ou dans un coin,ILA optimisera I'efficacite des basses et vous assurera une ventilation appropriée.

Disposez les enceintes satellites en fonction de vos préférences d'écoute : les enceintes satellites sont dotées d'un blindage magnétique et peuvent être placeés à proximité d'écrans video ou de télévisions sans déformer l'image.

BRANCHEMENTS

AVERTISSEMENT : n'insérez pas la prise électrique du système dans une sortie CA avant d'avoir effectué tous les autres branchements. Éteignez les sources audio avant de les connecter aux entrées du VS4121.

Pour assurer un fonctionnement satisfaisant dans la première utilisation, suivez attentivement les différentes étapes de connexion décrites ci-dessous.

1. Connectez l'enceinte satellite de croite (avec un cable plus écais et un connecteur DIN orange) à l'entrée orange située au dos du caisson de basses, portant la mention RIGHT (droite). Remarque : la flèche située sur le connecteur DIN doit être tournée vers le haut.
2. Connectez l'enceinte satellite de gauche (avec un cable plus fin et un connecteur RCA marron) à l'entrée marron située au dos du caisson de basses, portant la mention GAUCHE.
3. Connectez une extrémité du cable d'entrée audio (dote de connecteurs vert clair à chaque extrémité) à la prise d'entrée vert clair correspondante, située au dos du caisson de basses et portant la mention INPUT (entree).
4. Connectez l'autre extrémité du cable d'entrée audio à la source audio souhaitée.

AUDIO POUR PC

Connectez le cable d'entrée audio vert clair à la prise jack de sortie de la carte son de votre PC (en général de couleur vert clair et portant la mention « 1 » ou « Main » (principal)), comme l'indique la documentation de votre PC / carte son.

DISPOSITIF AUDIO PORTABLE (LECTEUR CD, MP3, ETC.)

Connectez le cable d'entrée audio vert clair à la « line out » (sortie ligne) de votre dispositif portable (le cas échéant) ou à la prise jack pour casque d'écoute de l'appareil.

CONSOLE DE JEUX (PLAYSTATION® 2, XBOX™, GAMECUBE®, ETC.)

Connectez le cable d'entrée audio vert clair au connecteur vert clair correspondant sur l'adaptateur en Y pour console de yeux, puis branchez les autres extrémités de l'adaptateur en Y (dote de connecteurs RCA rouge et blanc) aux sorties audio RCA rouge et blanche correspondantes de votre console de yeux. La documentation accompagnant votre console de yeux doit vous aider à identifier les connexions à utiliser.

MISE SOUS TENSION

1. Une fois que toutes les autres connexions ont eté effectuees, branchez le cordon d'alimentation CA situé à l'arriere du caisson de basses dans une prise murale CA.
2. Allumez la source audio.
3. Allumez le système d'enceintes VS4121 en appuyant sur le bouton de mise sous tension situé sur la façade du satellite de droite . Un voyant lumineux bleu s'allumera sur la façade du satellite de droite lorsque l'appareil sera SOUS TENSION.

REMARQUE : pour éviter d'entendre un son saturé lorsque vous allumez votre système d'enceintes VS4121, commencez toujours par allumer votre source audio.

FONCTIONNEMENT DU SYSTEME

VOLUME GÉNÉRAL

Le bouton circulaire portant la mention VOL situé sur la façade du satellite de droite correspond au réglage du volume général du système d'enceintes. Tournez-le dans le sens des aiguilles d'une montre pour augmenter le volume et dans le sens inverse pour le baisser.

AIGUS

Le réglage des aigus du système se trouve sur la façade du satellite de droite. Tournez ce bouton rotatif dans le sens des aiguilles d'une montre pour augmenter les aigus et dans le sens inverse des aiguilles d'une montre pour les baisser.

BASSES

Le réglage des basses du système se trouve sur la façade du satellite de droite. Tournez ce bouton rotatif dans le sens des aiguilles d'une montre pour augmenter les basses et dans le sens inverse des aiguilles d'une montre pour les baisser.

CASQUE D'ÉCOUTE

Pour utiliser un casque d'écoute avec le système, branchez-le sur la prise jack portant le symbole située sur le côté du satellite de droite. Lorsque le casque d'écoute est connecté, les deux satellites deviennent silencieux.

CHARACTERISTIQUES TECHNIQUES

Puisance nominale conforme à la réglementation n°16 C.F.R. de la FTC sur les amplificateurs, Section 432.

Le son supérieur de Altec Lansing provient de notre technologie propriétaire qui utilise des amplificateurs de fabrication spéciale, haute-fidélité, des circuits d'égalisation de pointe ainsi qu'un mélange harmonieux entre les caractéristiques techniques suivantes :

Pression sonore (SPL) :	97 dB	ENCEINTES SATELLITES AMPLIFIÉES
Puisance totale en continu :	31 Watts (RMS)	Amplificateurs (par satellite) :	Deux micro-amplis de 28 mm
Enceintes satellites avant :	6 Watts/canal à 4 ohms à 10% taux d'harmonique à 150 - 20000 Hz 2 Canaux charges	CAISSON DE BASSES
		Amplificateur :	Un caisson de basses longue portée 6½
Caisson de basses :	19 Watts à 4 ohms à 10% taux d'harmonique à 20 – 150 Hz 1 Canal charge	PUISSANCE REQUISE
		États-Unis, Canada :	120 V CA à 60 Hz
Réponse du système :	25 Hz – 15 kHz (-10dB)	Europe, Royaume-Uni, pays d'Asie où applicable :	230 V CA à 50 Hz
Rapport signal sur bruit à l'entrée de 1 kHz :	>73 dB	Homologué AUL/cUL/CE/NOM

CONSEILS DE DÉPANNAGE

SYMPTÔME	PROBÔME POSSIBLE	SOLUTION
Le voyant lumineux est étient.	L'appareil n'a pas été mis en marche.	Appuyez sur le bouton de mise sous tension sur l'enceinte de droite.
	Le cordon CA n'est pas branché à la prise murale.	Vérifiez que le voyant lumineux de mise sous tension de l'enceinte de droite est bien allumé. Sinon, branchez l'alimentation CA.
	Le parasurtenseur (si utilisé) n'est pas allumé.	Si le cordon d'alimentation CA du caisson de basses est branché à un parasurtenseur, assurez-vous que celui-ci est bien allumé.
	La prise murale ne fonctionne pas.	Branchez un autre apparéil sur la prise murale (mème jack) pour vérifier que cette sortie fonctionne.
Aucun son ne sort de l'une ou de plusieurs enceintes.	L'appareil n'a pas été mis en marche.	Vérifiez que le cordon d'alimentation CA du caisson de basses est bien branché dans la prise murale.
		Vérifiez que vous avez bien appuyé sur le bouton de mise sous tension et que le voyant lumineux vert est allumé.
	Le volume est trop bas.	Tournez le bouton du volume dans le sens des aiguilles d'une montre pour augmenter le volume.
		Vérifiez le niveau du volume sur la carte son de l'ordinateur ou changez le dispositif de la source audio et mettez-le à mi-niveau.
	Le cable audio n'est pas connecté à la source audio.	Connectez un cable audio à la source audio. Assurez-vous que le cable d'interface est fermement inséré dans la prise jack appropriée.
	Le cable audio est connecté à la mauvaise sortie de la source audio.	Assurez-vous que le cable d'entrée audio vert clair de 3,5 mm est connecté et complètement inséré dans la prise jack « line-out » (sort. ligne) ou « audio-out » (sortie audio) de votre carte son ou d'une autre source audio.
	Problème au niveau de la source audio.	Testez les enceintes sur une autre source audio en retardant le cable d'entrée audio vert clair 3,5 mm de la source audio et en le branchant sur la « line-out » ou la prise jack du casque d'écoute d'une autre source audio (par ex. Walkman, Discman ou radio FM).
Les enceintes grésillent.	Mauvaise connexion.	Contrôletz tous les cables. Assurez-vous qu'ils sont connectés à la prise jack « line-out » ou « audio-out » de votre carte son ou d'une autre source audio—et pas à la prise « speaker-out » (sortie enceinte).
	Le contrôle du volume dans Windows est régèle trop haut.	Vérifiez le contrôle du volume sur Windows et baissez-le si nécessaire.
	Problème au niveau de votre source audio.	Débranchez le cable d'entrée audio vert clair 3,5 mm de la source audio. Ensuite, branchez-le sur la prise jack du casque d'écoute ou sur une autre source (par ex., CD portable, lecteur de cassettes ou radio FM).
Le son est déformé.	Le niveau du volume est trop haut.	Baissez le niveau du volume.
	Le contrôle du volume sur Windows est régèle trop haut.	Pour commencer, réglez le volume de Windows et les contrôles de balance sur leur position centrale, puis utilisez le contrôleur de l'enceinte pour ajuster selon les besoins.
	Le son de la source est déformé.	Les fichiers .WAV et .MID sont souvent de mauvaise qualité. Ainsi, la distorsion et les bruits s'entendant facilement sur des enceintes haute puissance. Essayez une autre source audio, comme un CD audio.
Le caisson de basses n'émet aucun son.	Le volume des basses est trop bas. La source sonore a un faible contentu BAS fréquence.	Réglez le niveau des basses sur la façade du satellite de droit. La plupart des fichiers .WAV et .MID ont un faible contentu BAS fréquence et leur son peut paraitre terme lorsqu'il provient d'un ordinateur. Essayez un morceau avec plus de basses—un CD de votre collection.
Interférence radio.	Trop près d'un pylône radio.	Déplacez vos enceintes pour voir si les interférences disparaiscent. Si cela n'est pas le cas, vous pourrez certainement acheter un cable blindé au magasin d'électronique proche de chez vous.
Le caisson de basses émet un faible bourdonnement.	Le CA de votre installation électrique est à 60 cycles par seconde, ce qui correspond à la plage de fréquence audio de votre caisson de basses.	Vous pouvez entendre un faible bourdonnement lorsque votre système d'enceintes est allumé alors qu'aucune source audio ne fonctionne, ou lorsque le volume est extrémement bas.
Le caisson de basses émet un bourdonnement fort.	Mauvaise connexion.	Débranchez le cable d'alimentation du parasurtenseur (si vous en utilisez un) et branchez-le directement sur une prise murale CA.
		Déplacez vos cables. Vérifiez qu'ils établissant une bonne connexion.
	Le volume de votre source audio est trop élevé.	Baissez le volume ou le niveau des basses sur votre ordinateur, votre dispositif audio portable, etc.
Pas assez de basses.	Contrôlez le volume de votre source audio.	Augmentez le volume sur votre source audio.
	Mauvaise connexion.	Vérifiez que tous les cables sont branchés correctement et établissant une bonne connexion.
	Le réglage des basses est trop faible.	Augmentez les basses sur la façade du satellite de droite.
Trop de basses.	Le réglage des basses est trop fort.	Baissez le niveau des basses sur la façade du satellite de droite.
Moniteur déformé.	Le caisson de basses est trop près du moniteur.	Étant donné que le caisson de basses ne dispose pas de blindage anti-magnétique, il peut provoquer des déformations lorsqu'il est placé trop près de votre moniteur. Déplacez le caisson de basses de manière à le placer à au moins 60 cm de votre moniteur.
