Intitulé	Description
Type de produit	Climatiseur monobloc
Réfrigérant	R407C
Capacité de refroidissement	10 kW
Alimentation électrique	230 V / 50 Hz
Dimensions approximatives	900 x 600 x 400 mm
Poids	70 kg
Fonctions principales	Refroidissement, déshumidification
Niveau sonore	60 dB(A)
Entretien et nettoyage	Filtres à nettoyer régulièrement, vérification des niveaux de réfrigérant
Pièces détachées et réparabilité	Disponibilité des pièces détachées selon le réseau de distribution
Consommation énergétique	Classe énergétique A
Garantie	2 ans
Informations de sécurité	Conforme aux normes CE, respecter les consignes d'installation

FOIRE AUX QUESTIONS - AELIA 10CD R407C AIRWELL

Quel est le meilleur mode de fonctionnement pour l'AIRWELL AELIA 10CD R407C en été ?

Pour l'été, il est recommandé de sélectionner le mode 'Refroidissement' pour maintenir une température ambiante agréable.

Comment régler la température de l'AIRWELL AELIA 10CD R407C ?

Utilisez la télécommande pour accéder aux réglages de température et ajustez la température souhaitée en utilisant les flèches de réglage.

Que faire si l'AIRWELL AELIA 10CD R407C ne refroidit pas correctement ?

Vérifiez que les filtres à air ne sont pas obstrués, que l'unité est correctement installée et que le mode de fonctionnement est bien réglé sur 'Refroidissement'.

Comment nettoyer les filtres de l'AIRWELL AELIA 10CD R407C ?

Retirez les filtres de l'unité, aspirez la poussière et lavez-les à l'eau tiède. Laissez-les sécher complètement avant de les remettre en place.

Que faire si l'unité émet des bruits étranges ?

Assurez-vous que l'unité est installée sur une surface stable. Si le bruit persiste, il peut être nécessaire de faire appel à un technicien pour une vérification.

Comment savoir si le gaz réfrigérant doit être rechargé ?

Si l'unité ne refroidit pas efficacement et que vous entendez un bruit de gaz dans l'unité, il se peut que le niveau de gaz réfrigérant soit bas. Contactez un professionnel pour une vérification.

L'AIRWELL AELIA 10CD R407C peut-il fonctionner en mode chauffage ?

Non, ce modèle est spécifiquement conçu pour le refroidissement et ne dispose pas de la fonction chauffage.

Quelle est la puissance de l'AIRWELL AELIA 10CD R407C ?

Ce modèle a une puissance de 2,5 kW en mode refroidissement.

Comment programmer le minuteur de l'AIRWELL AELIA 10CD R407C ?

Utilisez la télécommande pour accéder au menu de programmation et suivez les instructions pour définir l'heure de démarrage et d'arrêt.

Où trouver le manuel d'utilisation de l'AIRWELL AELIA 10CD R407C ?

Le manuel d'utilisation peut être téléchargé sur le site officiel d'AIRWELL ou obtenu auprès du revendeur où l'appareil a été acheté.

MODE D'EMPLOI AELIA 10CD R407C AIRWELL

Ce nouveau climatiseur split mobile comporte une unité interieure et une unité extérieure reliées par un tuyau couple. Les quatre roulettes dont l'unité interieure et l'unité extérieure est dotée en facilitent le transport.

Le climatiseur que vous venez d'acquérir est pré à l'emploi. Aucune installation spéciale n'est requise. Il vous suffit de suivre les instructions qui sont simples et de profiter de ce climatiseur à multiples fonctions.

Ce climatiseur portable est équipé d'un système de commande microprocesseur électronique et de deux systèmes paralleilles de fonctionnement, donnant à l'utilisateur lechioix entre la commande directe et la commande à distance, ainsi qu'un réglage et un contrôle précis, un fonctionnement temporisé et un système de protection incorpore assurant un fonctionnement sur.

MODELE ÉLECTRONIQUE SEULEMENT

Le climatiseur électronique sont équipé d'un système de contrôle à microprocesseur électronique, qui permet à l'utilisateur deCHOISIR le mode de télécommande locale ou a distance, et qui permet aussi de fixer et de contrôler la température, et demettre le minuteur en marche. Il est doté d'un système de protection incorpore pour un fonctionnement sans problèmes et efficace.

Capacité basée sur des tests effectuels dans les conditions suivantes :

A l'interieur: 27^ / 80^ DB- 19^ / 67^ WB

A l'extérieur : 35°C/95°F DB - 24°C/72°F WB

Conformément aux conditions de ISO 5151, T1.

La capacité effective de refroidissement peut varier selon les conditions d'environnement locales.

Conditions nominales de fonctionnement:

A l'interieur: 21-32°C / 70-90°F

A l'extérieur: 21-43°C / 70-109°F

LIRE LES INSTRUCTIONS AVANT DE METTRE LE CLIMATISEUR EN MARCHE:
SI VOTRE CLIMATISEUR EST UNIQUÉMENT DESTINÉ AU REFROIDISSEMENT IGNORER LES INSTRUCTIONS CONCERNANT LE CHAUFFAGE.

REMARQUES IMPORTANTES:

ATTENTION

• Ce climatiseur doit être fixé au sol pour éviter tout danger de chocolélectrique.
• Les branchements électriques et le remplacement du fil électricque doivent être effectués uniquement par desElectriciens qualifiés conformément aux régulations électriques et aux codes électriques locaux.

A la première utilisation du climatiseur, veuillez suivre les étapes suivantes:

1. Lire attentivement les instructions et se familiariser avec les modes de contrôle.
2. Brancher l'appareil sur une prise munie du fusible approprié.
3. Vérifier que toutes les opérations fonctionnent convenablement en utilisant l'unité de télécommande et l'unité de mise en marche.
4. Répéter l' étape 3 lorsque l'unité de télécommande est dans son compartment.
5. Debrancher le fil électrique de son socle, attendre 3 minutes et rebrancher l'unité.

MODELES A BRANCHEMENT RAPIDE jusqu'a 3.1 KW et 4.1 KW . pages : 8-10

MODELES ÉLECTRONIQUES jusqu'à 3.1 KW et 4.1 KW pages: 11-19

MODELES MECHANIQUES jusqu'a 3.1 KW et 4.1 KW pages: 20-21

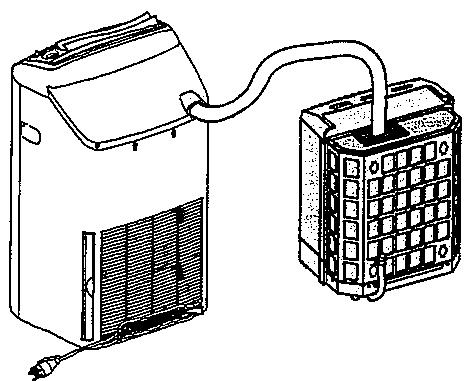

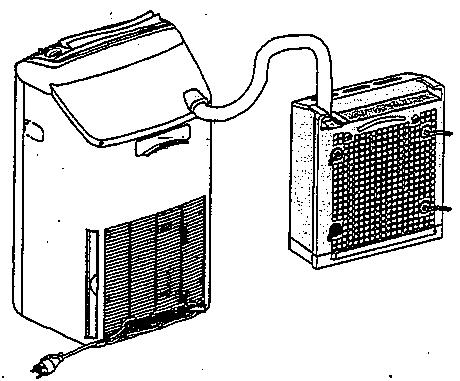

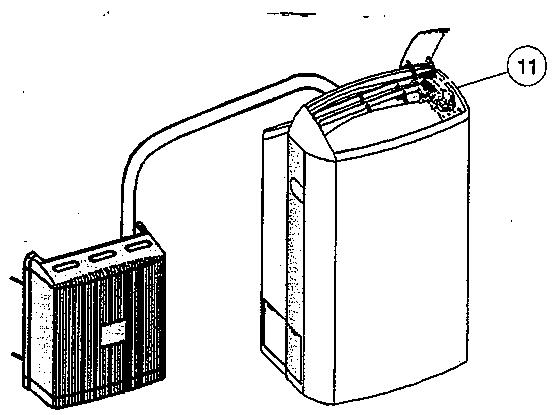

DESCRIPTION

Modèles électromécaniques 3.1 KW

Modèlelectronique3.1 KW

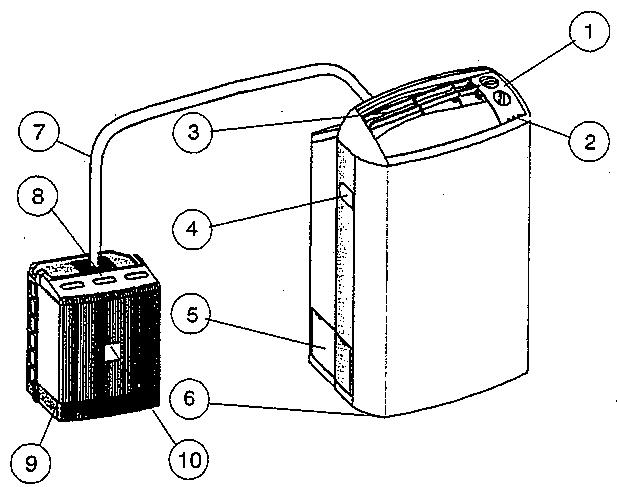

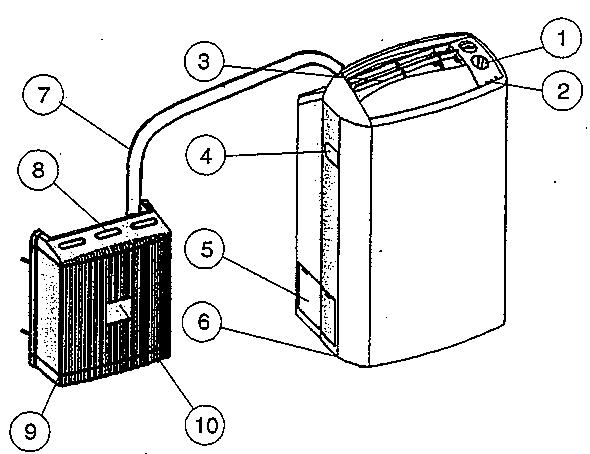

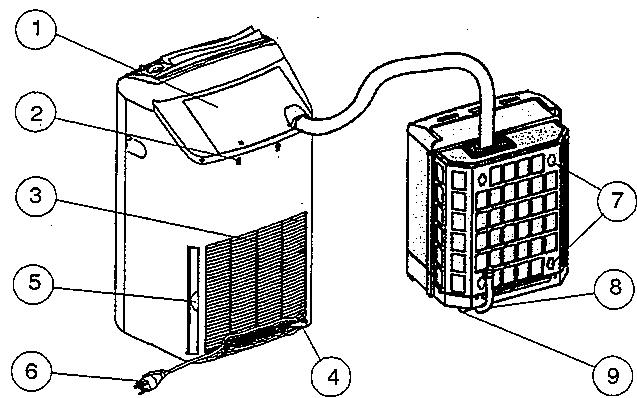

Figure 1: Description des composantes extérieures et interieures de l'unité (avant)
Modèlesex electromécaniques 4.1 KW

Modèlelectronique4.1 KW

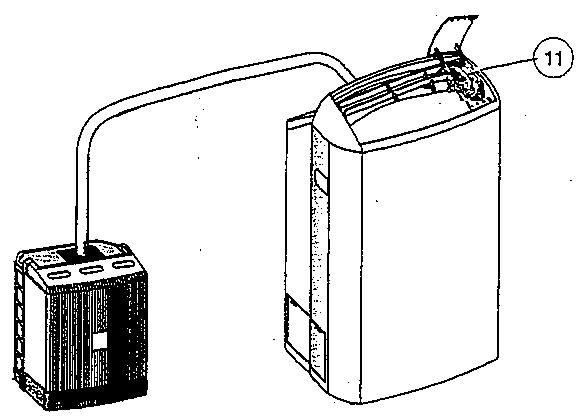

Figure 2: Description des composantes extérieures et interieures de l'unité (avant)

1. Contrôles (pour méthode électromécanique)
2. Indicateurs (LEDs)
3. Ajustage de la grille d'approvisionnement d'air
4. Poignée de transport- l'unité intérieure
5. Porte du réservoir d'eau

6. Roulettes

7. Liaison frigorifique

8. Poignée de transport- l'unité extérieure

9. Bac récapération de l'eau

10. Grille du ventilateur du condenseur

11. Télecommande (modèles électroniques seulement)

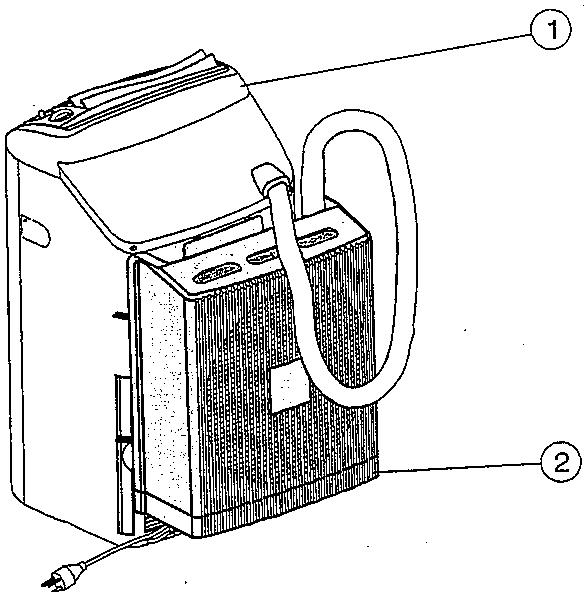

Modèles 3.1 KW

Modèle 3.1 KW - Avec branchements rapides

Modèles 4.1 KW

Modèles 4.1 KW - Avec branchements rapides

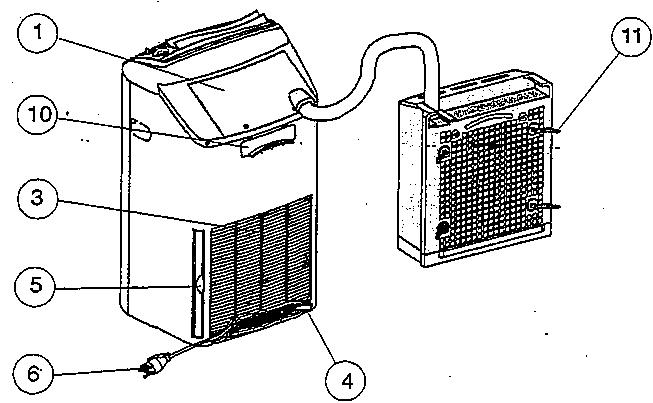

Figure 3: Description des composantes extérieures et interieures de l'unité (arrière)

1. Couvercle de débranchement rapide (optionnel)
2. Trous d'assemblage
3. Admission de return d'air
4. Tuyau de vidage avec unité de branchement interieur
5. Poignée du filtré d'air

6. Fil électriche

7. Espacement des trous de goujons

8. Tuyau de vidage avec unité de branchement extérieur
9. Unité extérieure à roulettes (seulement pour le modele 4.1 KW)
10. Support de suspension
11. Espacement des trous de goujons

□ ACCESSORIES

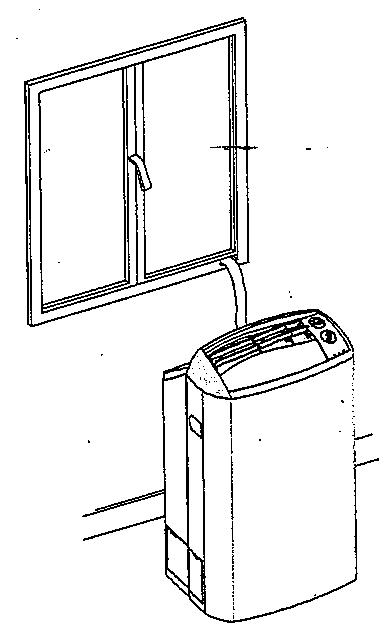

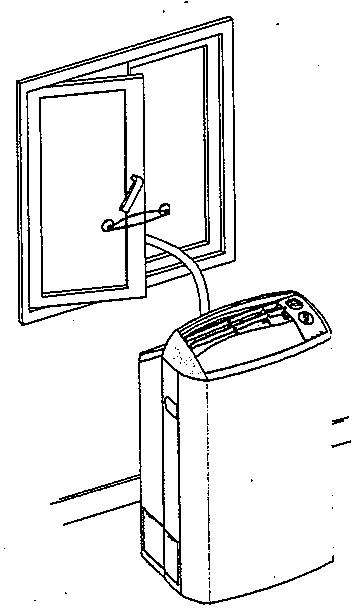

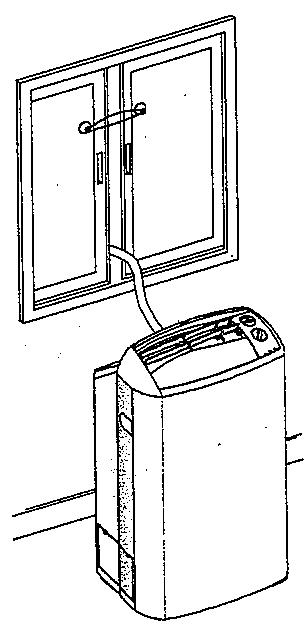

Ce climatiseur split mobile peut etre instalé par l'utilisateur, comme suit :

Choisir un endroit approprié pour l'unité interieure, à côté d'une ouverture donnant sur l'extérieur (fenêtre ou porte). Une prise de courant mise à la terre de 230 V doit se couver à moins de 2.5 metres.

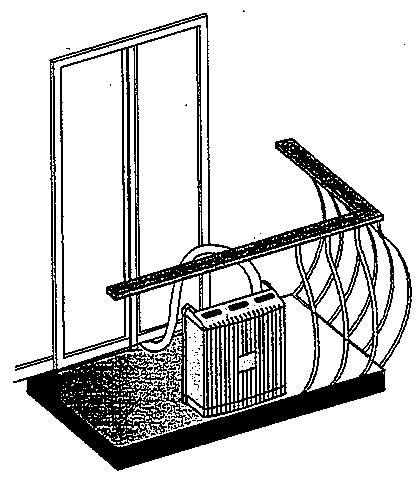

L'unité extérieur peut être suspendue à la fenêtre ou au mur, ou bien placee à meme le sol à proximite d'une porte. S'assurer qu'elle soit stable et correctement fixe a son support (voir Fig. 5).
La distance minimum entre l'unité extérieure et le mur doit être de 6 cm.

Veiller à ce que sa poignée et son tuyau couple soient diriges vers le haut. Pour assurer une bonne évacuation de l'eau de condensation, veiller à ce que l'unité soit installée de niveau.

En cas d'humidité importante, le bac de récepération des eaux de condensat (6) peut déborder. Siça arrive suivant il est recommandé d'utiliser un tuyau de vidange permanent (7) d'un diamètre de 13 mm OD, branché au drain.

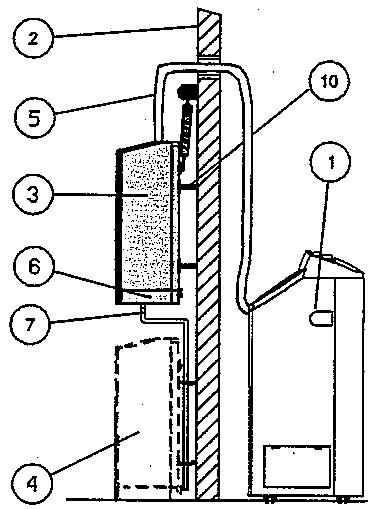

POUR MODELES 4.1 KW

Dans le mode refroidissement (voir détaill A), le tuyaux de vidange (8) doit être dirigé vers le haut; utilisé le collier (9).

Dans le mode chauffage (voir détaill B), le tuyaux de vidange (8) doive être débranche du son collier (9) et dirigé en bas vers le point de drainage.

For model 3.1. KW

1. Unité intérieure
2. Fenetre
3. Unité extérieure, montage mur
4. Unité extérieure, montage sol

5. Tuyau de raccordement

6. Bac récapération eaux de condensation de l'unité extérieure

7. Tuyau de vidange de débordement
8. Tuyau de vidange
9. Collier du tuyau
10. Goujon d'espace

INSTALLATION DE L'UNITE EXTERIEURE (Voir fig. 6, 7, 8)

Un kit standard (voir Fig. 8), fourni avec le climatiseur permet de monter l'unité extérieure soit sur le rebord d'une fenêtre (Fig. 6) soit sur le mur (Fig. 7); réferes s.v.p. à la Figure 7 pour les directives de montage suivantes.

1. Viser les 4 goujons (1) sur le dos de l'unité pour assurer libre circulation de l'air.
2. Pour le montage sur le rebord de la fenêtre se reporter à la Fig. 5. Placer la console de support (3) sur le rebord de la fenêtre,encer quatre trous et monter la console solidement à l'aide des quatre vis.
3. Attaché les deux crochets inférieurs de cotés de l'unité.
4. Passe l'unité extérieur par la fenêtre et attaché les deux crochets supérieurs (4) sur les cotés de la console de support (3).
5. Vérifiez que l'unité soit bien soutenue, stable et en position horizontale. Des rubans de suspension peuvent être pourmettre l'unité à l'horizontale.
6. Pour le montage sur le mur se reporter à la Fig. 7. Placer la console de support (3) contre le mur,encer quatre trous et monter la console solidement à l'aide des quatre vis. Vérifiéz que la console soit en position horizontally.

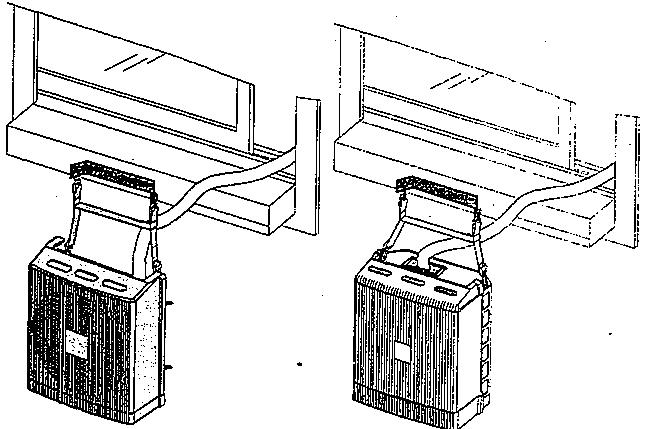

Figure 6. Montage de l'unité extérieure sur le rebord d'une fenêtre

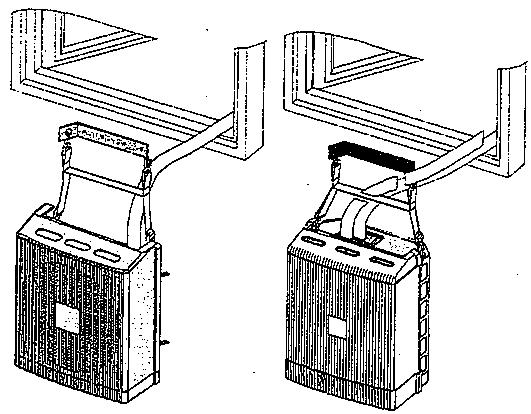

Figure 7. Montage de l'unité extérieur sur un mur

Pour tous les modèles jusqu'à 3.1 KW et 4.1 KW

1. Goujons d'espace (x4)
2. Ruban de suspension
3. Console de Support
4. Crochet supérieur (x2)
5. Crochet inférieur (x2)
6. Goujons (4)
7. Rondelle (x4)
8. Écrou (x4)
9. Console de Support (pour les modèles de 3.1 KW)

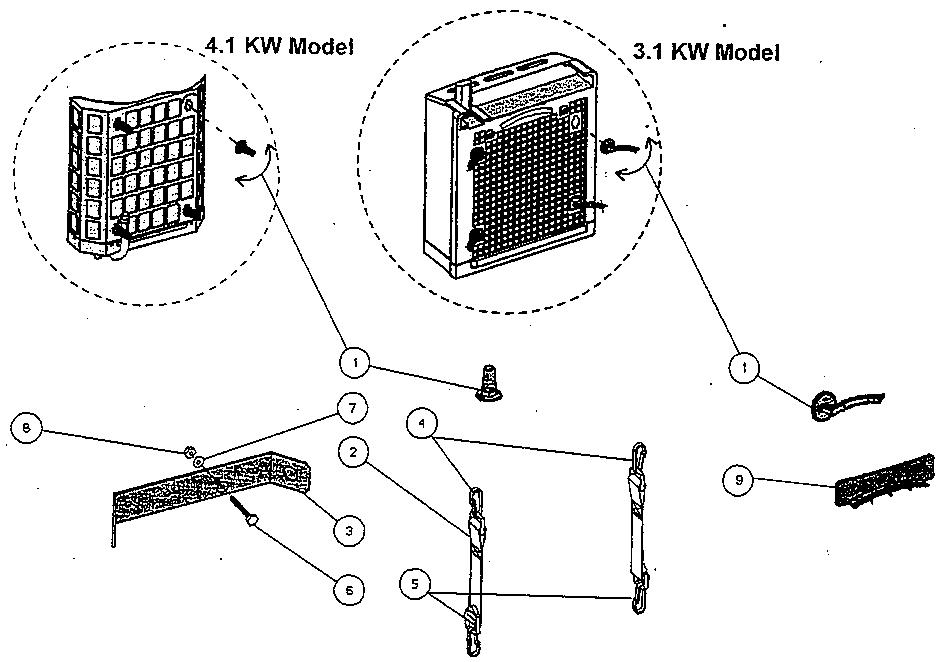

Figure 8. Kit de montage de l'unité extérieure

Figure 9

Pratiquer une ouverture dans la partie interieure de la porte ou du chassin de fenetre pour le passage du tuyau de raccord (voir Fig. 9).

Faire passer par cette ouverture la liaison frigorifique, le cable et le tube de vidange, en veillant à ne pas comprimer le tuyau soupie et en évitant les coudes et toute torsion forcie. Avant demettre l'appareil en marche, fermer la porte ou la fenetre, et utiliser les ventouses si cela est nécessaire.

NOTES

a. Si vous utilisez le climatiseur dans des pieces différentes, il est recommendé de boucher l'ouverture non utilisée de la fenetre ou de la porte.
b. En transporte l'appareil, veiller à le tener en position verticale (déflecteur d'air vers le haut). En-retirant l'unité extérieure, vider l'eau accumulée dans le bas en l'inclinant sur le coto

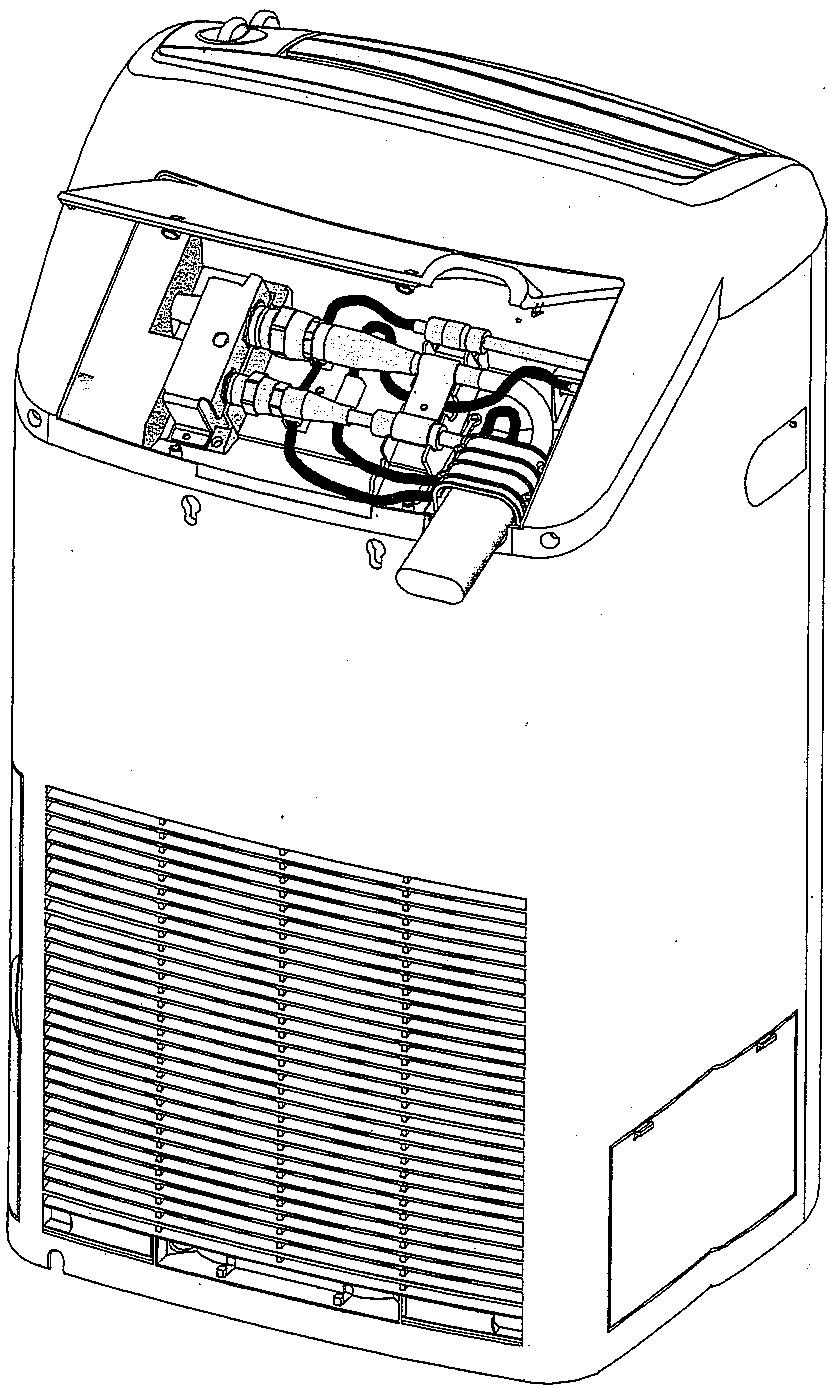

UTILISATION DE LA LIAISON DEMONTABLE (OPTIONNEL)

La liaison démontable est utilisé lorsque l'appareil doit être installé à travers un mur. Elle peut de séparer temporairement les unités intérieures et extérieures. Cette liaison passée à travers un mur donnant sur l'extérieur.

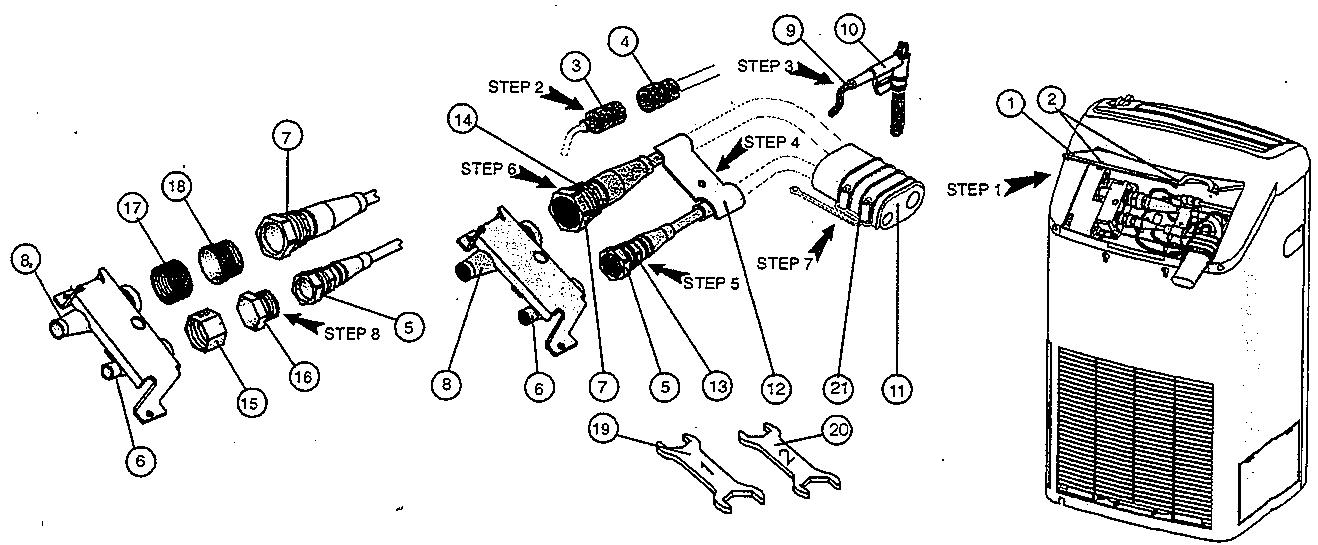

DEMONTAGE DES UNITS (Voir Figures 10 et 11)

Pour séparer l'unité intérieure de l'unité extérieur, suivre les instructions suivantes:

ATTENTION: S'assurer que l'appareil est débranché.

ETAPE 1. Enlever le couvercle (1) après avoir devissé les écrous (2).

ETAPE 2. Débrancher le connecteur électrique (3) et l'enlever de son logement (4).

ETAPE 3. Séparer le tuyau dé drainage (9) du bac de récapération (10).

ETAPE 4. Enlever le collier (12) en desserrant sa vis.

ETAPE 5. Desserrer le raccord haute pression (5) de la piece avec lequel il correspond (6) en la devissant de la façon suivante:

• Maintenir l'écrou hexagonal (13) à l'aide de la clé numéro 2 fournie (20) et dévisser avec la clé numéro 1 fournie (19) l'écrou hexagonal (5).
• Dévisser doucement l'écrou (5) et séparer les 2 pieces (5) et (6).

ETAPE 6. Desserrer le raccord bassé pression (7) de la piece avec lequel il correspond (8) en la dévissant de la façon suivante:

• Maintenir l'écrou hexagonal (14) à l'aide de la clé numéro 2 fournie (20) et dévisser avec la clé numéro 1 fournie (19) l'écrou hexagonal (7).
• Devisser doucement I'ecrou (7) et séparer les 2 pieces (7) et (8).

ETAPE 7. Enlever le collier du tuyau de raccordement 21) en desserrant sa vis.

ETAPE 8. Pour protégér les orifices du tuyau de tout matériel ou contamination, bouchez-les à l'aide des prises et des couvercles; se référer à la figure 11. Insérez la prise (16) dans l'écrou (5), la prise (18) dans l'écrou (7). Mettre (15) sur la piece (6) etmettre (17) sur la piece (8). Resserrez légarement tous ces éléments.

Figure 11
Figure 10

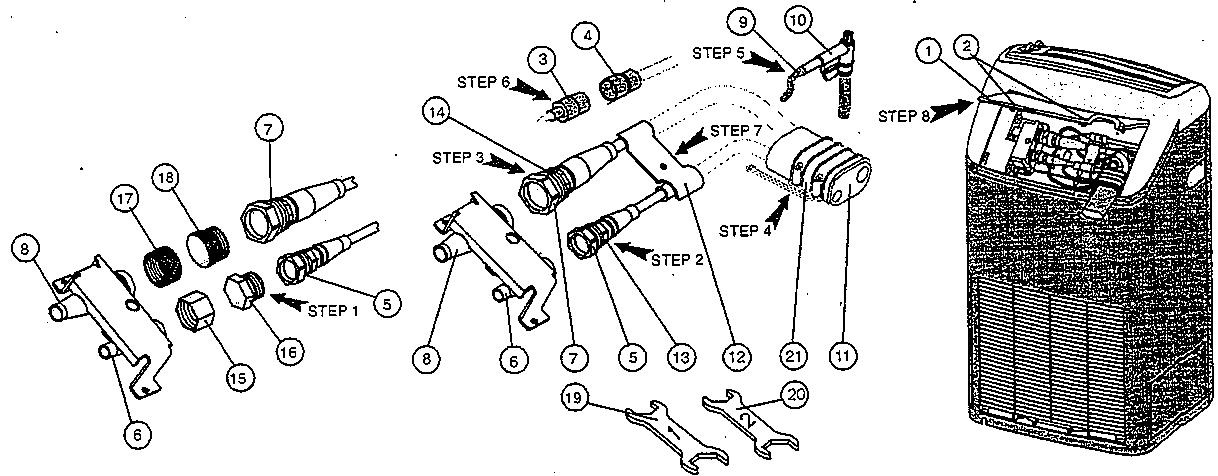

MONTAGE DES UNITS (Voir Figure 12 et 13)

Après avoir place l'unité interieure et l'unité extérieure à l'endetroit souhaité, effectuer les opérations suivantes pour les relier à nouveau.

ETAPE 1. Retirez les prises de protection (16), (18) et les couvercles (15), (17) de leurs branchements respectifs (voir Figure 13).

ETAPE 2. Belier la liaison demontable (5) à la piece avec lequel il correspond (6) comme suit :

• Visser à la main les 2 pieces (5) et (6) entre elles
• Maintainir Iécrou hexagonal (13) avec la clé numéro 2 (20) et visser avec la clé numéro 1 (19)
  I'écrou hexagonal (5) sur la partie-major (6) jusqu'à ce qu'il soit serré

NOTE Ne pas serrer les écrous trop fort mais suffisamment.

ETAPE 3 Belier la liaison basse pression (7) à la piece avec lequel il correspond (8) de la façon suivante :

• Visser à la main les 2 pieces (7) et (8) entre elles.
• Maintainir I'ecrou hexagonal (14) avec la clé numéro 2 (20) et visser avec la clé numéro 1 (19)
  I'écrou hexagonal (7) sur la partie male (8) jusqu'à ce qu'il soit serré.

NOTE Ne pas serrer les écrous trop fort mais suffisamment.

ETAPE 4. Raccorder le collier du tuyau de raccordement (21) avec les vis.
ETAPE 5. Raccorder le tuyau de drainage (9) au bac de récapuration (10).
ETAPE 6. Raccarder le connecteur electrique (3) au connecteur (4).
ETAPE 7. Raccorder le collier des tuyaux (12) avec les vis.
ETAPE 8. Remetre la plaque (1) et la fixer avec les vis (2).

L'unité extérieur et le tuyau de connexion (11) peuvent restant supérieur et être séparés de l'unité intérieure, le tuyau peut être passé à travers l'ouverture pratiquée dans le mur.

Figure 13
Figure 12

BRANCHEMENT ÉLECTRIQUE

Avant de brancher l'appareil vérifie que:

1. Le courant et le fusible correspondent à la valeur spécifique sur la plaque d'identification de l'unité.
2. Les socles et les prises sont bien adaptés l'un à l'autre et d'accès facile.
3. Les socles de prise de courant sont bien fixés.

Le fabriquant ne pourra etre tenu responsable d'aucun degat si les instructions concernant les procedures de sécurité ne sont pas ete observees.

UTILISATION DE LA LIAISON DEMONTABLE (OPTIONNEL)

FONCTIONNEMENT - MODELE ELECTRONIQUE

Afin d'obtenir le maximum de comport et d'économie, vérifie que:

• Les porte et les fenêtres de la pièce à conditionner doivent être bien fermée.
• Verifiez que les orifices d'entrée et de sortie d'air de l'unité ne sont pas obstruées.
• Protégez la pièce des rayons directs du soleil et éviter que des sources excessives de chaleur ne se trouvent dans la pièce.

MODES DE FONCTIONNEMENT, FONCTIONS ET CARACTERISTIQUES

REFROIDISSEMENT

Refroidit, déshumidifie et filtre l'air de la piece. Maintient la température désirée.

CHAUFFAGE

Chauffe et filtre l'air de la pierce. Maintient la temperture désirée dans la pierce.

AUTO

Le climatiseur selectionne automatiquement la vitesse de ventilation selon la temperature de la piece. Au départ la vitesse est rapide. Lorsque la piece atteint la temperature souhaitee la vitesse de ventilation diminue.

SEC

Déshumidifie et refroidit doucement la piece. Sur le mode SEC, le climatiseur fonctionne à une puissance de déshumidification plus élevé. Ce mode est recommendé lorsque la température est只想 basse et que le niveau d'humidity est élevé.

VENTILATION

Circulation et filtrage de l'air de la pièce. Maintient un mouvement d'air constant dans la pièce.

AUTO VENTILATION

Le climatiseur selectionne automatiquement la vitesse VENTILATION selon la tempereure de la piece. Au debut, l'unité fonctionne à une puissance de ventilation élevée. Lorsque l'air de la piece atteint presque la tempereure désirée, le ventilateur passa à une vitesse moins élevée pour un fonctionnement plus silencieux.

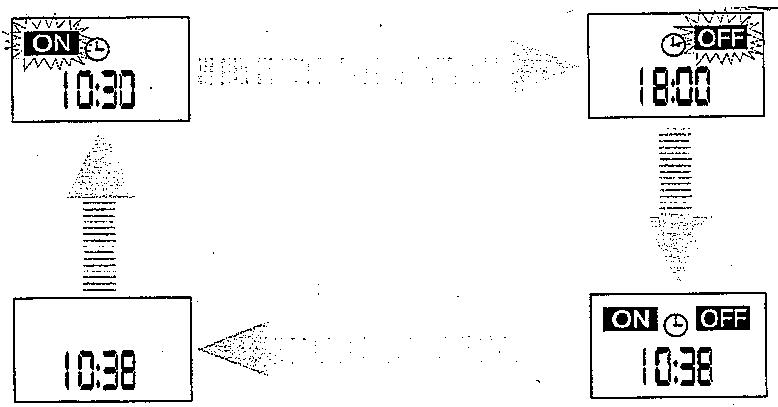

MINUTEUR

Le contrôle du temps réel et son affichage éteint ou met en marche le climatiseur automatiquement selon l'heure pré-fixée, assurant ainsi une température/agréable avant le return à la maison, sans gaspillage d'électricité, le climatiseur peut aussi être étient automatiquement lorsque vous dormez.

SOMMEIL

Destiné à creer des conditions agréables pendant votre sommeil. Sur le mode REFROIDISSEMENT, la température augmente d'un degré centigrade au dessus du point fixé atteint après chaque heures consécutive depuis la mise en marche sur ce mode. La hausse de température évite la sensation de froid excessif pendant le sommeil (lorsque votre corps est au repos). Sur le mode CHAUFFAGE, c'est le contraire; le climatiseur fait baisser la température d'un degré par heures. Sur le mode SOMMEIL, le climatiseur s'éteindra automatiquement après sept heures. Le résultat est un sommeil pluscomfortable et revigorant qui vous laisse frais et dispose le matin.

REMARQUE: Les modes de chauffage sont utilisés sur les unités avec refroidissement et chauffage.

DIFFUSION D'AIR A LA VERTICALE (OPTIONNEL)

Diffuse automatiquement l'air vers la verticale. Les volets bougent automatiquement vers le haut et vers le bas afin de diffuser l'air climatisé de façon égale dans toute la pierce.

INDICATEUR POUR LE FILTRE ET LE RÉSERVOIR D'EAU (indicateur (C) sur la figure 15)

L'indicateur du filtré s'allume sur le panneau d'affichage de l'unité lorsque le filtrte doit être nettoyé.
Après le nettoyage et la remise en place du filtré, le système peut être remis en marche. Quand l'indicateur clignote cela indique que le réservoir d'eau est plein et qu'il faut le vider.

INDICATEUR SONORE

Une sonnerie douce retentira pour indiquer qu'une commande donnée par la télécommande a ete acceptee et enregistrree dans la memoire de I-unité. Il est facilement possible d'annuler cette sonnerie a partir du panneau d'affichage.

OPÉRATION DE MISE EN MARCHE (bouton E et D sur la figure 15)

Le climatiseur peut facilement etre allumé ou eteint à partir du panneau d'affichage de l'unité sans utiliser la télécommande.

SUSPENSION DE 3-MIN.

Le compresseur est protégé par une suspension de 3 minutes et se remet en marche automatiquement.

MÉMOIRE

Le microprocesseur retient la derniere entree de donnee que l'unité soit branchee ou non. Par consequent, lorsque l'unité se remet en marche après une interruption ou une panne, elle fonctionnera sur le mode sur lequel elle fonctionnait avant l'interruption de courant.

ENREGISTREMENT DES POSITIONS

Le climatiseur enregistrera tous les programmes du bouton d'opération MODE sur REFROIDISSEMENT, CHAUFFAGE, AUTO, SECHAGE et VENTILATION.

UTILISATION DE LA TÉLÉCOMMANDE SANS FIL

LA TELÉCOMMANDE SANS FIL MET TOUTES LES FONCTIONS À PORTÉE DE MAIN.

AVANT LA MISE EN MARCHE

Avant demettrevoircclimatiseuren marcheverifiez que:

L'unité est correctement branchée.
L'etiquette rouge qui protège les piles de la télécommande a bien eté retiree.
Pour le réglage de la montre, voir page 18.

REEMPLACEMENT DES PILES DE LA TÉLECOMMANDE

Retireez les piles de la télécommande comme indiqued sur la figure 14. Utilisez deux piles de 1,5 volts,aille AAA.
Pour la protection de l'environnement, renvoyez les piles vides pour recyclage.

LE COMPARTIMENT DE LA TÉLÉCOMMANDE

Utilisez le compartment de la télécommande lorsque l'unité n'est pas en marche. La télécommande peut être -introduite ou retiree du compartment. (Voir fig. 14).

PROTEGER LE SYSTEME ÉLECTRONIQUE

L'unité et la télécommande doivent être à une distance d'au moins un mètre de toute télévision, radio ou tout autre apparueil menagerlectronique.
- Protégez l'unité et la télécommande des rayons du soleil ou de toute source d'éclairage.

Diriger vers le signal infra-rouge du climatiseur se trouvant dans la piece lors de son utilisation.
Le signal de la télécommande peut être reçu jusqu'à une distance de 8 m.
Assurez-vous qu'il n'existe pas d'obstacle entre la télécommande et le recepteur du signal.
- Ne pas faire tomber et ne pas lancer la télécommande.
- Ne pas laisser la télécommande dans un endroit exposé aux rayons du soleil ou proche d'une unité de chaudiage ou de toute autre source de chaleur.
- Ne pas exposer le récepteur de signal du climatiseur à proximé de fortes sources d'éclairage telles qu'un fluorescent ou d'une lampe à bronzer.

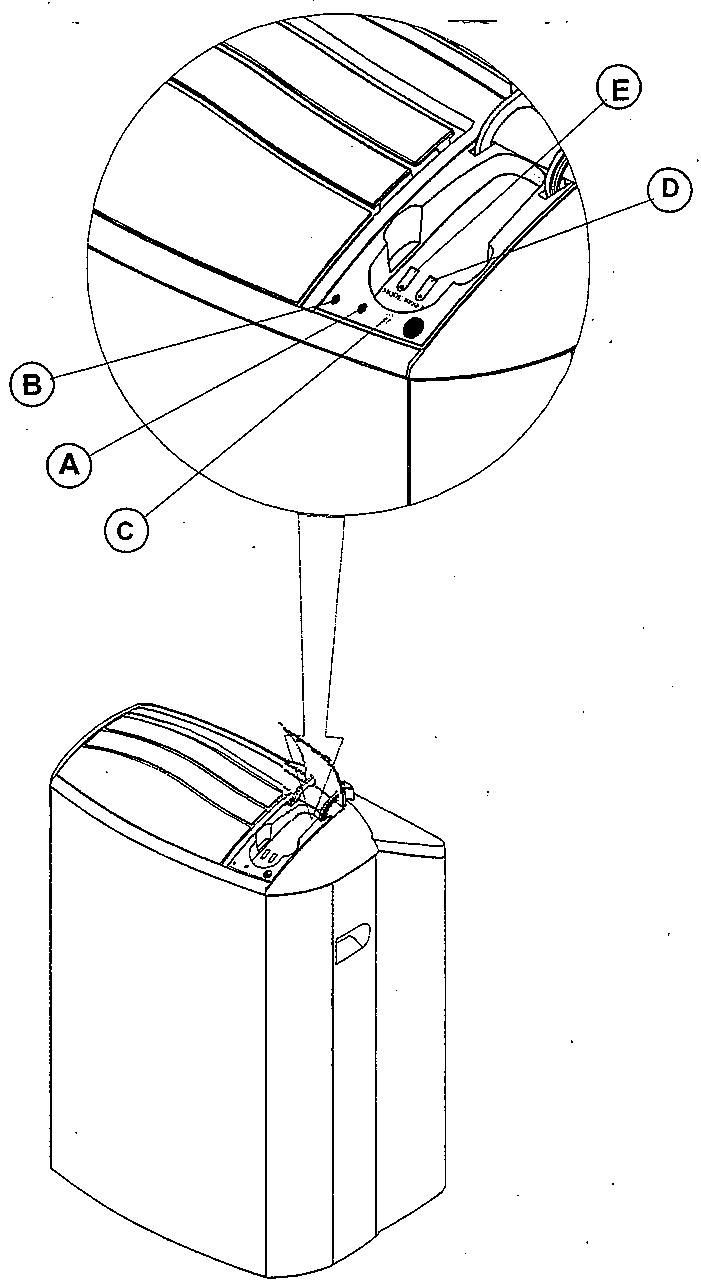

A. INDICATEUR DÜ MINUTEUR

S'allume lors des opérations MINUTEUR et SOMMEIL.

B. INDICATEUR DE MISE EN MARCHE

S'allume lors de l'opération. Clignote pour announcer que le signal infra-rouge de la télécommande a ete reu et enregistré. Clignote sans arrêt lorsque le compresseur fonctionne sur son mode de protection contre les hautes pressions.

C. INDICATEUR DE FILTRE ET DE RÉSERVOIR D'EAU

S'allume lorsquel filtre doit etre nettoyed. Clignote en cas de trop plein.

D. BOUTON D'ANNULATION/ Filtre

Appuyez pour arrêter l'indicateur de FILTRE et pour remettre en marche la fonction de filtrage, après avoir réinstaller le filtrte nettoyé.

Appuyez pour annuler le signal sonore s'il a eté choisi.

E. TOUCHE REFROIDISSEMENT / CHAUFFAGE/MARCHE/ARRET

Utilisé pourmettre l'unité sur les positions: MARCHE, ARRET, REFROIDISSEMENT ou CHAUFFAGE sansutiliser la télécommande.

Figure 15

OPÉRATION DE MISE EN MARCHE

Si la télécommande ne peut fonctionner, le climatiseur peut etre mis en marche pour refrigérer ou chauffer ou il peut etre etint en appuyant sur le bouton MODE (E) du climatiseur. Le bouton MODE changera le statut de l'opération de I'unité entre RÉFROIDISSEMENT - CHAUFFAGE - ARRÉT chaque fois que vous y appuierez.

REMARQUE: Les modes de chauffage sont utilisés sur les unités avec refroidissement et chauffage.

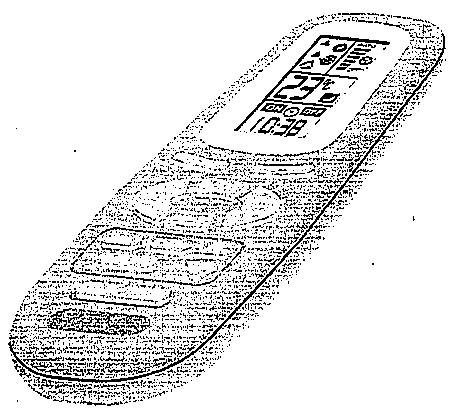

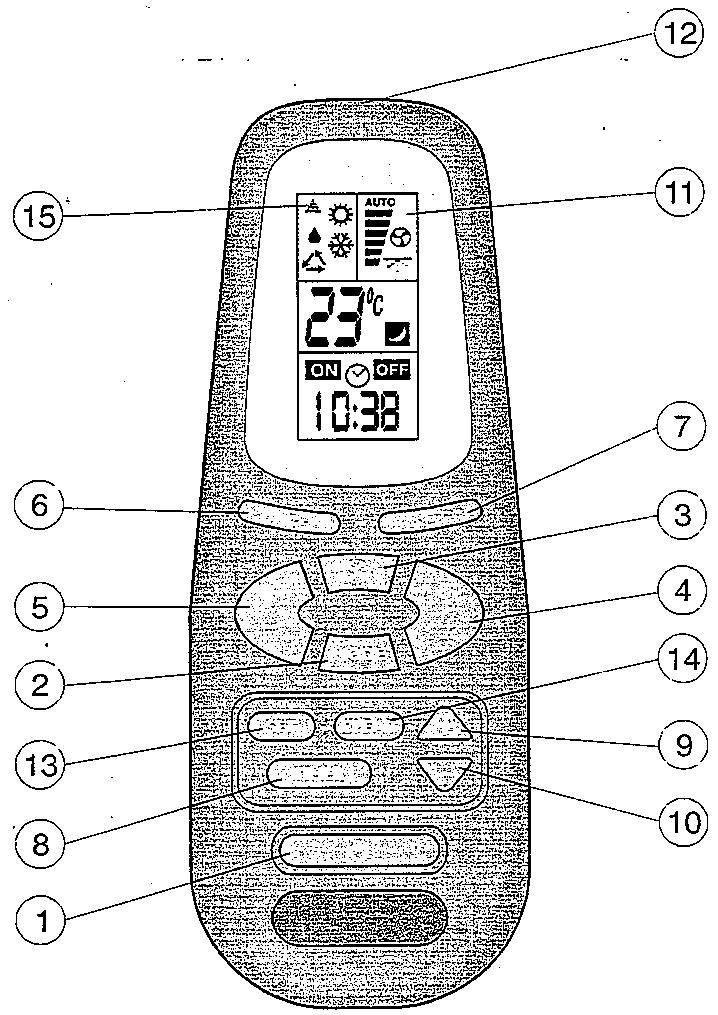

LA TELÉCOMMANDE (voir figure 16)

Figure 16

Bouton MARCHE /ARRÉT
Bouton de selection du MODE d'opération
Bouton VITESSE DE VENTILATION et AUTO VENTILATION
Bouton pour baiser la température (-)
5 Bouton pour augmenter la température (+)
6 Bouton SOMMEIL
7 Direction verticale de I'air
Bouton de selection du MINUTEUR
9 Bouton pour augmenter le MINUTEUR (+)
10 Bouton de programmation du MINUTEUR (-)
1 Affichage LCD
12 Transmetteur de signal infra-rouge
Bouton TIMER SET
14 Bouton TIMER CLEAR
15 Symbole de transmission

ALLUMER LE CLIMATISEUR

Presseur le bouton MARCHE/ARRET (1) afin d'allumer le climatiseur. L'indicateur de fonctionnement (B) s'allumera indiquant que l'unité fonctionne. Notez que l'affichage LCD (11) indiquera toujours le dernier mode sur lequel l'appareil a ete utilise.

OPERATION DE VENTILATION

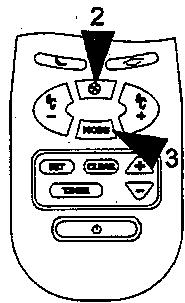

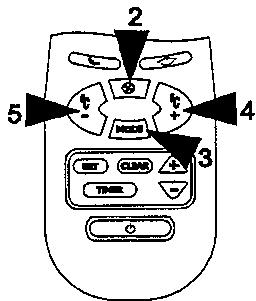

Selectionnez le mode VENTILATION en appuyant sur le bouton MODE (2) Passez à la vitesse de ventilation ou sur AUTO en appuyant sur le bouton de vitesse de ventilation (3).

Selectionnez le mode REFROIDISSEMENTen appuyant sur le bouton MODE (2). Passez à la vitesse de ventilation désirée ou la ventilation AUTO en appuyant sur le bouton (3). Selectionnez la température qui vous convient.

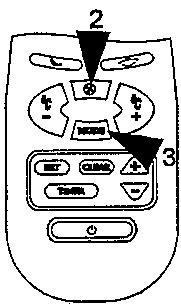

OPÉRATION de REFROIDISSEMENT AVEC MODE D'AUTO VENTILATION

Cette opération débute sur la diffusion d'air le plus élevé afin de faire rapidement baisser la température de la pierce. L'appareil passera automatiquement à une diffusion d'air plus faible pourmaintenir, en silence, la température choisisie.

*REMARQUE: Les modes de chauffage sont utilisés sur les unités avec refroidissement et chauffage.

DIRECTION AUTOMATIC VERTICAL D'AIR

Appuyez sur le bouton (7) pourmettre en marche la rotation automatique. Appuyez de nouveau sur le bouton pour arreter cette fonction.

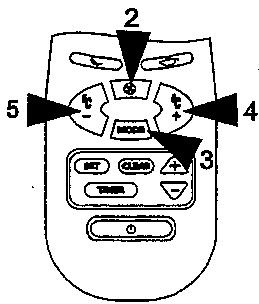

OPÉRATION DE CHAUFFAGE *

Selectionnez le mode de CHAUFFAGE en appuyant sur le bouton MODE (2). Passez à la vitesse de ventilation désirée ou à l'AUTO VENTILATION en appuyant sur le bouton VENTILATION (3). Choisissez la température désirée. (Voir figure 7)

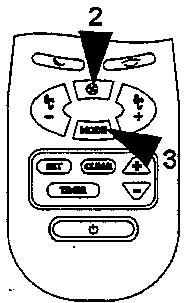

OPÉRATION DE CHAUFFAGE AVEC MODE AUTO VENTILATION*

Le climatiseur se met en marche en grande vitesse de ventilation de façon à atteindre rapidement la température souhaitiée.

CHOISIR LA TEMPERATURE

Appuyez sur le bouton (4) ou (5) pour changer la température choisis sur le panneau d'affichage (11). La température choisis est indiquée en degrés centigrades. Un nombre plus élevé indique que la température de la piece est plus élevé; un nombre plus bas indique que la température de la piece est plus BASSE.

OPÉRATION DE SÉCHAGE

Sélectionnez le mode SEC en appuyant sur le bouton MODE (2). Choiser la température désirée. Sur le mode SEC, le climatiseur fonctionnera d'abord à faible vitesse de ventilation, ignorant le poste de ventilation affché sur le panneau d'affichage. Le ventilateur s'arrête de fonctionner de temps en temps pour empêcher une réfrigération excessive.

PROGRAMMAGE DE LA MONTRE

Le programmation de la montre se fait lorsque les piles sont introduites. La télécommande affiche le programmation et le tableau d'affichage de la montre clignotera en indiquant "00:00" ou "12:00" jusqu'à ce qu'une nouvelle heures soit programmée. Pour le programmation de la montre, utilisez les boutons (9) (10) pour les heures et les minutes, respectivement, et ensuite appuyez le bouton PROGRAMMEUR du minuteur (13). Le programmation de la montre peut aussi être fait en appuyant sur le bouton PROGRAMMEUR du minuteur (13) pendant 5 secondes. Le tableau d'affichage de la montre se mettra à clignoter, pour un nouveau programmation, suivre les étapes décrites ci-dessus.

ARRET DU CLIMATISEUR

Appuyez sur le bouton MARCHE/ARRÉt (1) pour éteindre le climatiseur. L'indicateur d'opération (B) s'éteindra. La télécommande LCD affichera l'heure et la température de la piece ou la température programmée de la piece. La dernière opération de programmation sera enregistrée pour la prochaine opération.

FONCTION SOMMEIL

Appuyez sur le bouton SOMMEIL (6) pour sélectionner la fonction SOMMEIL. Lorsque la fonction sommeil est mise en marche, le climatiseur s'arrête automatiquement après sept heures. Si au même moment l'ARRET DU MINUTEUR est mis en marche, le climatiseur s'eteindra selon l'heure fixée sur le MINUTEUR. L'indicateur du MINUTEUR (A) sur le climatiseur s'allumera pendant la fonction SOMMEIL

Pour annuler la fonction SOMMEill appuyez sur un des boutons suivants:

MARCHE/ARRÉT (1)
SOMMEIL (6)

OPÉRATION MINUTEUR

Appuyez sur le bouton TIMER (8) pour activer le mode d'opération du minuteur. A chaque fois que l'on appuie sur le bouton MINUTEUR (8), un des quatre types de modes d'opération apparaitra sur le tableau d'affichage. Les modes d'opération sont classés suivant le sens de la flèche. L'indicateur (A) s'allumera sur le climatiseur au cours de l'opération MINUTEUR.

REMARQUE: après une interruption de courant l'indicateur (A) du MINUTEUR clignote. (Lorsque l'unité est sur le mode MINUTEUR) L'unité passera automatiquement sur le mode ATTENTE et la mise en marche du minuteur sera annulée. Pour renouveler la mise en marche du minuteur, suivez les instructions ci-dessus.

LES MODES D'OPÉRATION DU MINUTEUR

Ce mode vous permet de programmer le moment de mise en marche. Appuyez sur le bouton MINUTEUR (8) jusqu'à ce que le signal MARCHE clignote. Le temps du début de l'opération peut être programmé en utilisant les boutons d'en haut et d'en bas (9) et (10), respectivement. Appuyez sur le bouton PROGRAMMEUR (13) pourmettre le minuteur en marche.

Exampie:Opérationdebuteà10h30.

II. ARRET DU MINUTEUR

Ce mode permet de programmer le moment d'arrêt du minuteur. Appuyez deux fois sur le bouton du minuteur (8), le signal ARRÊT se mettra à cligneter. Le moment de l'arrêt de l'opération peut être programmé en utilisant les boutons d'en haut et d'en bas (9) et (10), respectivement. Appuyez sur le bouton PROGRAMMEUR (13) pourmettre le minuteur en marche.

Exemple:Opération stoppea18h00.

Ce mode vous permet de programmermer le moment de mise en marche et d'arrêt de l'opération. Appuyez sur le

Bouton (8) jusqu'à ce que le signe MARCHE clignote, en appuyant de nouveau sur le signe ARRET le signe ARRÉT se mettra à clignoter. Le temps peut être programmé en utilisant les boutons d'en haut et d'en bas (9) et (10), respectivement. Appuyez sur le bouton PROGRAMMEUR (13) pourmettre le minuteur en marche.

Exemple:Opérationdebuteà10h30etstoppeà18h00.

IV. CLEAR

Utiliser ce mode pour annuler l'opération du minuteur. Appuyez sur le bouton CLEAR (14), l'opération du minuteur sera terminée et tableau d'affichage sera annulé pour tous les modes du minuteur. En appuyant sur le bouton CLEAR l'indicateur (A) du minuteur s'éteindra.

REMARQUE: Si le bouton (8) du minuteur est selectionné et qu'aucune heures n'est programmée, les boutons PROGRAMMEUR ou CLEAR sont enclenchés dans un début de 15 secondes, l'opération du minuteur est annulée et le dernier programmation est affiché.

OPÉRATION - MODELE ÉLECTRO-MECHANIQUE

Le climatiseur comprend :

• Une unité de contrôle d'opération
  Voyants lumineux d'indication
  Voyant lumineux d'avertissement
  Thermostat

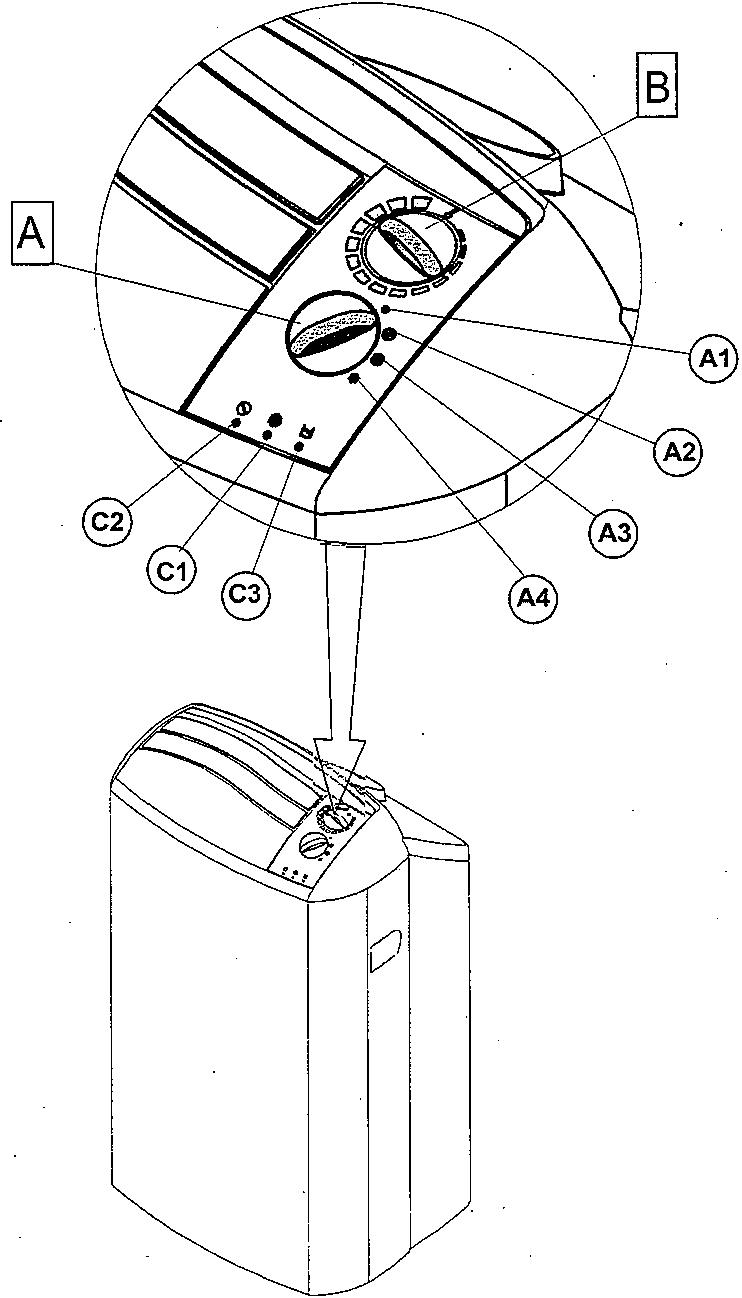

UNE UNITE DE CONTROLE ET UN TABLEAU D'AFFICHAGE (voir figure 17)

Afin d'obtenir un comport et une economie maximum :

Pour ce que les orifices d'entrée et de sortie d'air ne soient pas obstrués.
- L'unité une installation convenable pour le refroidissement, voir page 5.
Veiliez a doit etre a l'obre, eioignee des rayons du soleil et des sources de chaleur excessives pouvant etre presentes dans la chamre.

A-Bouton de selection

Le bouton de selection peut être mis sur les positions suivantes:

A 1. Arrêt
A 2. Ventilation uniqueness - grande puissance
A 3. Ventilation uniqueness - grande puissance
A 4. Refroidissement - fable puissance

B-Bouton de contrôle de Température

C - Indicateurs

C 1. Indicateur de refroidissement
C 2. Indicateur d'opération
C 3. Indicateurannonçant que le filtré est sale/le réservoir d'eau est plein

Figure 17

PROCEDURE D'OPÉRATION

Brancher l'unité sur le courant, l'indicateur de courant (C1) s'allume. Cela signifie que l'unité est prête à fonctionner.

MISE EN MARCHE DU CLIMATISEUR

Changer la position du bouton de selection (A) d'ARRÉT, sur la position désirée.

MISE EN MARCHE DE LA VENTILATION

Changer la position du bouton de selection de (A) à (A2)

Forte ventilation (A2)

MISE EN MARCHE DU REFROIDISSEMENT

Metre le bouton de selection (A) sur une des positions suivantes:

Fortrefroidissement(A3)

• Faible refroidissement (A4)

Lorsque le mode de refroidissement est mis en marche, l'indicateur (C1) s'allume. Il est reconnexe d'utiliser le mode de refroidissement forte puissance (A3) lorsque une baisse rapide de la température est désirée, alors que le mode de refroidissement faible puissance (A4) doit etre utilisé pour un fonctionnement silencieux normal et pour maintenir la température selectionnée.

SELECTION DE LA TEMPERATURE

La température désirée est seLECTIONnée en tournant le bouton de contrôle de température (B).

Si la température est plus élevée que celle désirée, tournez le bouton (B) dans le sens des aiguilles d'une montre et le mette sur la position désirée.

Si la température est plus BASse que celle désirée, tournez le bouton (B) dans le sens contraire des aiguilles d'une montre vers la position désirée.

FERMER LE CLIMATISEUR

Tournez le bouton de seLECTION (A) sur la position ARRET (A1). L'indicateur de opération (C2) restera sur MARCHE.

ATTENTION : attendez 5 minutes avant de remetre en marche les modes de refroidissement, ou avant de changer la programmation de la température.

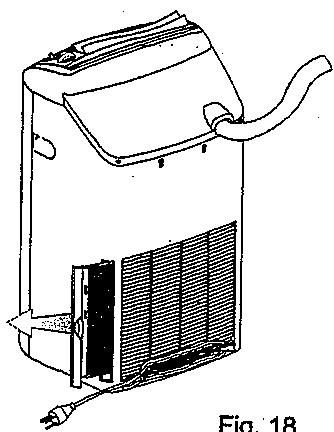

Fig. 18

Fig. 19

Fig. 21

Fig. 20

ATTENTION

Avant d'effectuer toute opération de maintenance, débranchez la prise de courant du climatiseur.

Une des fonctions du climatiseur est de filtrer l'air qu'il aspire en collectant les particules de poussières et de saleté générées dans l'air. Notre climatiseur possède un filtré principal et deux autres filtrés purificateurs, utilisant du carbone activé et des matérielles electrostatiques.

Le cadre doit être nettoyé périodiquement – une fois par mois – ou au moins une fois par saison en conditions ordinaires.

Si vous ne nettoyez pas le filtré d'air la capacité de refroidissement/chauffage sera réduite et cela peut cause des dommages à l'unité.

NETTOYAGE DES FILTRES D'AIR

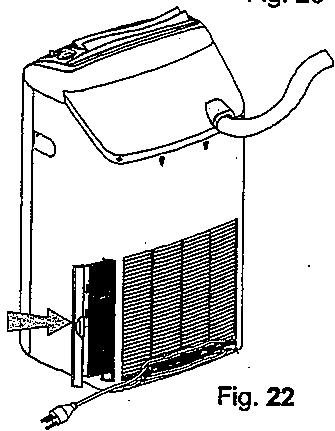

Retirer et nettoyer le filtré principal (voir figures 18, 19, 21, 22).
Pour retirer le filtrre, prendre la poignee par derniere et tirer le filtrre. (Voir figure18).
Pour retirer le filtrre, prendre la poignee par derniere et tirer le filtrre. (Voir figure 19).
Rincez le filtrtre principal des deux cotés à l'eau tiède du robinet et laisssez-le sécher (pas au soleil).
- Remetre les deux cadres des deux filtres de purification sur le filtré principal.
- Réinstälze le filtrtre principal en l'introduisant dans l'ouverture arriere de l'unité et poussez le filtrtre vers l'intérieur (voir figure 22).

ATTENTION

NE METTEZ PAS LE CLIMATISEUR EN MARCHE SANS LE FILTRE!

FILTRE DE PURIFICATION DE REMPLACEMENT (Voir figures 19, 20, 21)

• Les filtres de purification doivent être rétrés du filtré principal et remplacés une fois par an.
• Retirez les deux cadres des filtres de purification du filtré principal (Voir figure 19).
• Remplacez les deux éléments du contrôle et fixez-les dans les cadres (Voir figure 20).
• Réinstallé les deux cadres des filtres de purification sur le filtré principal (Voir figure 21).

NETTOYAGE DU CLIMATISEUR

• Essuyez l'unité avec un chiffon doux ou nettoyez-le avec un aspirateur.
• Ne pas utiliser d'eau chaude ou de produits corrosifs qui pourraient endommager la surface du climatiseur.

AU DEBUT DE LA SAISON

Assurez-vous qu'aucun obstacle ne bouche l'entrée et la sortie d'air.
Assurez-vous que le courant est correctement branché.

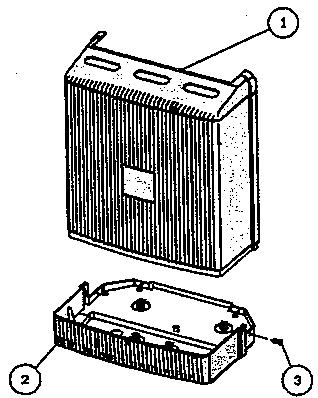

NETTOYAGE DU BASSIN DE CONDENSATION DE L'UNITÉ EXTERIEURE (voir Figures 23 et 24)

Retirez le bassin d'eau (2) en dévissant les quatre visses (3) de chaque côte du bassin. Nettoyez le bassin à l'eau, séchez- le et remettez-le à sa place.

Figure 23. Comment retirer le bassin de condensation Modèle 3.1 KW

Figure 24. Comment retirer le bassin de condensation Model 4.1 KW

DEPLACEMENT ET RANGEMENT -POUR TOUS LES MODELES (Voir Figure 25)

Avant de transporter ou ranger l'appareil, incliner l'unité extérieur pour vider la condensation restant à l'intérieur. Utiliser les poignées de transport pour déplacer l'unité sur ses roulettes. N'essayez jamais de déplacer l'unité en tirant par les tuyaux. Maintenir toujours l'unité à la verticale pendant le transport en voiture.

POUR LES MODELES 3.1 KW

Les unités interieures et extérieures doivent être fixées l'une à l'autre (Figure 25) pour le déplacement ou le rangement du climatiseur. Pour attacher les unités, insérez les broches d'attachment (10) de l'unité extérieure dans les trous (2) de l'unité interieure destinés à cét effet (voir Figure 3).

Figure 25. Les unités fixées l'une à l'autre pour le déplacement - Modèle 3.1

1. Unité interieure
2. Unité extérieure

PRECAUTIONS

• Ce climatisationur est destiné à l'environnement domestique et ne doit pas être utilisé pour tout autre objectif.
• Ne pas obstruer la sortie et l'entrée d'air du climatiseur.
  Si une réparation est nécessaire, contactez uniquement le centre de service agréé le plus proche ; des réparations effectuées par un service non-qualifié est dangereux.
  Ce climatiseur ne doit etre utilise que par des adultes. Ne permettez pas aux enfants de jouer avec.
• Toujours connecter l'unité à la terre.
  Assurez-vous que l'unité est installée sur un sol égal.
  Avant d'effectuer toute opération de nettoyage ou de réparation, débrancher toujours la prise. De son socle.
• Ne pas tirer sur le fil électricque de l'unité lorsqu vous la déplacez.
  Le climatiseur ne doit pas etre place a proximite de gaz combustibles, ou dans un endroit ou de Ihuile ou du suture se trouvent dans l'atmosphere, ou a proximite de toute source possible de chaleur.
• Ne placez pas d'objet chaud ou lourd sur le climatisationur.
  Nettoyez le filtré d'air périodiquement.
  Le climatiseur doit etre transporte en position verticale. Ares le transport attendez- au moins une heure avant de le metre en marche.
• Àprous un transport attendez au moins une heures avant demettre l'unité en marche.
  Transportez l'unité avec précautions sur des tapis ou sur la moquette.
  Videz le reservoir d'eau a la fin de la journee ou avant de le transporter sur de la moquette ou des tapis.
• En cas de dégât cause au cordon électrique, ce dernier doit être remplace ou réparé seulement par un électricien qualifié.
• En installation permanente, l'air décharge par le tuyau s'échappe à l'extérieur de la pierce. Assurez-vous que la pierce n'est pas fermée hermetiquement. Une baisse de la pression de la pierce causera une opération irrégulière qui à son tour mettra en marche le système de protection contre les haute températures.
• Cette unité est conformes aux Directives EEC la comptabilité electromagnétique (89/336/EEC).

AVANT D'APPELER LE SERVICE RÉPARATION

Avant d'appeler le service réparation, veuillez vérifier les mauvais fonctionnement suivant et les corriger comme nécessaire. Si cela ne résous pas le problème, contacter le centre de service agéré le plus proche pour une assistance qualifiée.

PROBLÈME	CAUSE	SOLUTION	E	M
L'unité ne fonctionne pas. L'indicateur d'opération ne s'allume pas.	Problème de courant.La prise n'est pas branchée.Lé réserve d'eau n'est pas dans l'unité ou est mal installé.	Vérifier le fusible principal.Brancher la prise sur son socle.Mettre le réservoir d'eau à sa place.	X	X
L'unité fonctionne mais n'est pas efficace.	Une fenêtre est ouverte.Source de chaleur dans la piece (cuisinière, etc.) ou la piece est surpeuplée.La capacité de l'unité n'est pas suffisante pour la surface de la piece.Programmation de température inapproprié.Le filtré d'air est bouché.Défaut de réfrigérant.La pièce est fermée hermétiquement.Tuyau d'échéppement bloqué, tordu ou incliné.	Fermer la fenêtre.Oter la source de chaleur.Consulter votre fournisseur.Ajuster la températureprogrammée.Nettoyer le filtré.Appeler le service réparation.Ouvrir une fenêtre ou une porte extérieure.Enlever ce qui obtrue.	X	X
L'indicateur de trop- plein d'eau clignote : l'unité ne déshumidifié pas.	Le réservoir d'eau est plein	Videz l'eau grâce au tuyau de vidage (4). Voir Fig. 3	X	X
L'unité ne chauffe pas.	La température fixée est trop BASSE.L'élement de chauffage est brûlé.	Reprogrammez la température.Appeler le service réparation	X
L'unité ne fonctionne pas. L'indicateur d'opération s'allume.	Mauvais fonctionnement de la télécommande.	Vérifier les piles de la télécommande.Essayer de la faire marcher à plus proche distance.Allumer avec le contrôle de mise en marche de l'unité.Effectuer une programmation en appuyant sur les boutons (9), (10), (13), (14) pour 5 seconds.	X
L'unité ne répond pas correctement aux ordres de la télécommande	Le signal Infra-rouge n'arrive pas jusqu'à l'unité.La distance entre la télécommande et l'unité est trop grande ou la télécommande est activée à un mauvais angle.Le récepteur du signal infra-rouge sur l'unité est exposé à une forte source de luminière.	Vérifier qu'il n'y a pas d'obstacle entre l'unité et la télécommande et, si c'est le cas, l'enlever.Se rapprocher de l'unité.Attenuer la luzère, particulièrement s'il s'agit d'un fluorescent.	X
L'indicateur d'opération clignote.	Le compresseur fonctionne à haute pression.	Opération normale du climatiseur.Ouvr une fenêtre ou un porte extérieure.	X
L'indicateur du filtre s'allume.	Le filtre d'air est contaminé.	Nettoyer le filtre, le réinstaller et remettre l'indicateur en marche.	X
Bruit provenant de l'unité extérieur.	La pompé à condensation de l'unité extérieure fonctionne sans eau.	Bruit normal.	X	X

Legende:

E - Modèlelectronique

M - Modèle électromécanique
