MODE D'EMPLOI D4644XO NEFF

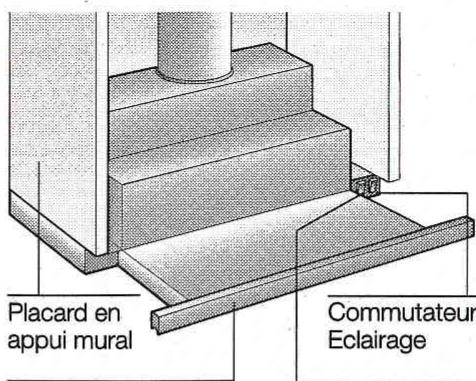

Description de l'appareil

Tiroir-fitre
Commutateur a niveaux de puissance Ventilateur

Modes de fonctionnement

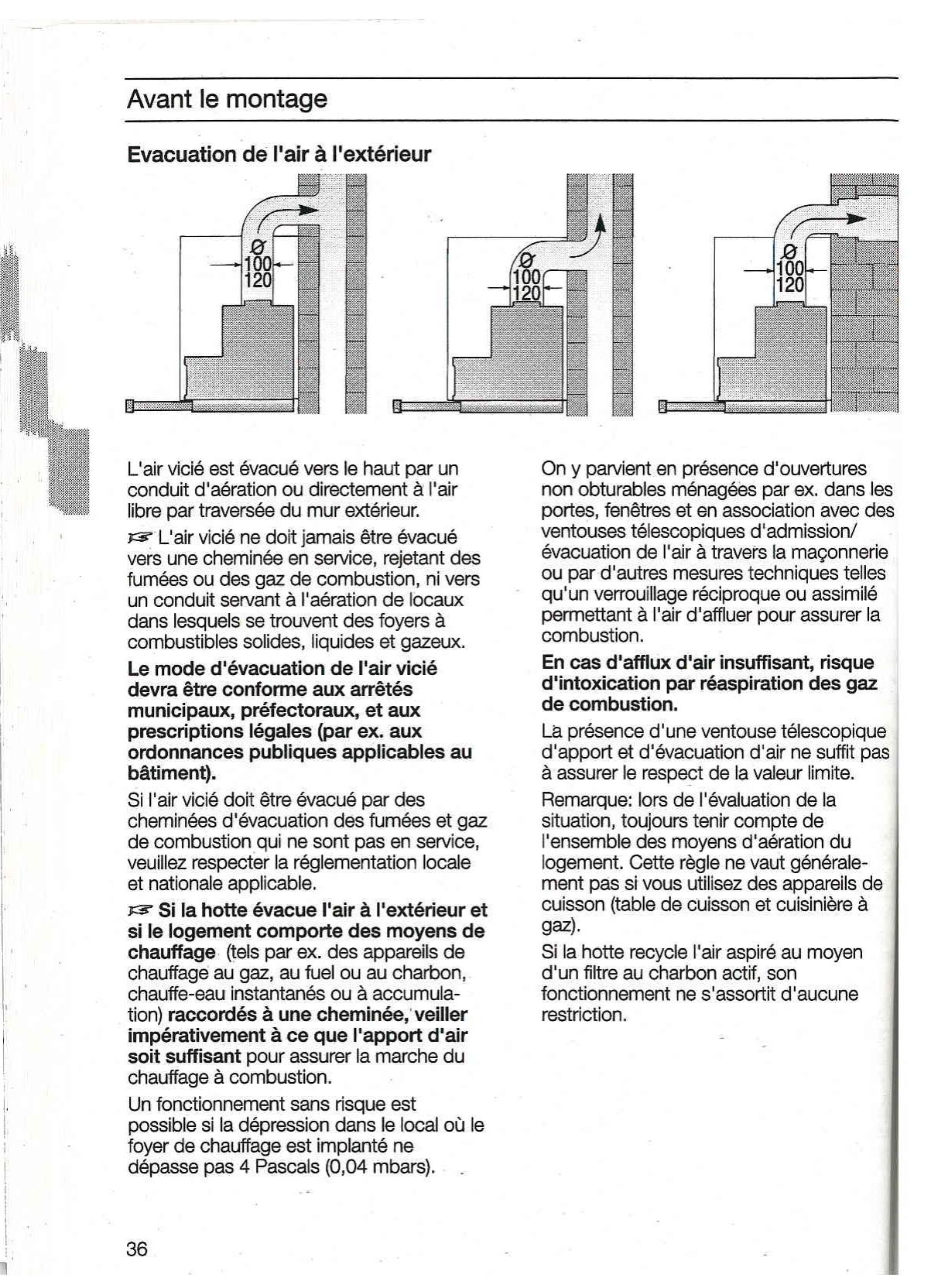

Le ventilateur de la hotte aspire les buées de cuisson qui traversent un filtre àGRAISSE avant de regagner l'atmosphère extérieure.
Ce filtrer retient les particules grasses solides en suspension dans les buées de cuisson.
Les particules grasses ne se déposent plus dans la cuisine, les odeurs de cuisson disparaisent.

Si la hotte evacue I'air a I'extérieur et si le logement comporte des moyens de chauffage (tels par ex. des apparciels de chauffage au gaz, au fuel ou au charbon, chauffe-eau instantanés ou a accumulation) raccordes à une cheminée, veiller impératifement à ce que l'apport d'air soit suffisant pour assurer la marche du chauffage à combustion.

Un fonctionnement sans risque est possible si la dépression dans le local ou le foyer de chauffage est implanté ne dépasse pas 4 Pascals (0,04 mbars).

Modes de fonctionnement

On y parvient en presence d'ouvertures non obturables menagées par ex. dans les portes, fenètres et en association avec des ventouées téléscopiques d'admission/evacuation de l'air à travers la maconnerie ou par d'autres mesures techniques telles qu'un verrouillage réciropque ou assimilé permettant à l'air d'afflier pour assurer la combustion.

En cas d'afflux d'air insuffisant, risque d'intoxication par réaspiration des gaz de combustion.

La presence d'une ventouse téléscopique d'apport et d'évacuation d'air ne suffit pas à assurer le respect de la valeur limite.

Remarque: lors de l'évaluation de la situation, toujours tenir compte de l'ensemble des moyens d'aération du logement. Cette règle ne vaut généralement pas si vous utilisez des appareils de cuisson (table de cuisson et cusinière à gaz).

Si la hotter recycle l'air aspire au moyen d'un filtré au charbon actif, son fonctionnement ne s'assortit d'aucune restriction.

Air recyclé:

La hotte doit, dans ce cas, etre equipee d'un filtrue au charbon actif (voir le filtrer et son entretien).
Vous pouvez vous procurer le kit de montage complet ainsi que les filtres de rechange auprès de votre revendeur spécialisé.
Voutrouvezez les numérodes reference des accessoires correspondants à la fin de la presente notice d'utilisation.
Le ventilateur de la hotte aspirante aspire les buées qui traversent le filtre àGRAISSÉ et celui à charbon actif avant de revenir dans la cuisine.
Le cadre a graissé retient les particules solides en suspension dans les buées de cuisson.
Le filtré à charbon actif retient les substances odoriférantes.

Si vous n'incorporez aucun filtre au charbon actif, impossible de retenir les odeurs presents dans les buées de cuisson.

Avant la première utilisation

Remarques importantes:

La presente notice d'emploi vaut pour plusieurs versions de l'appareil. Elle peut contenir des descriptions d'accessoires ne figurant pas dans votre apparéil.
- Cette hotte aspirante est conforme aux dispositions de sécurité applicables.

Les réparations ne doivent être effectues que par un spécialiste.

Des réparations inexpertes s'assortissant de risques considérables pour l'utilisateur.

Lisez attentivement la presente notice d'emploi avant d'utiliser votre apparéil pour la première fois. Elle contient des informations importantes non seulement pour votre sécurité mais aussi pour l'utilisation et l'entretien de l' apparéil.
- Rangez la présente notice de montage et d'emploi soigneusement pour pouvoir la remettre à un futur propriété de l'appareil.

Si I'appareil est endommagé, sa mise en service est proscrite.
Le branchement et la mise en service ne doit etre effectués que par un spécialiste.
Si le cordon d'alimentation de cet apparéil a été endommagé, il faut confier son remplacement au fabricant ou à son service après-vente, ou encore à une personne possédant des qualifications identiques, pour éviter de créé des risques.

Eliminez les matieres d'emballage conformement à la reglementation (voir la notice de montage).
Ne faites marcher la hotte aspirante qu'ampoules montées sur leur douille.
Remplacez immediatement les ampoules defectueuses pour empêcher une surcharge des ampoules restantes.

N'utilisez jamais la hotte aspirante sans filtré àGRAISE.
Les graisses ou huiles surchauffees peuvent s'enflammer facilement. Par conséquent, surveillez toujours les plats (frites par ex.) qui se préparent à l'aide de matières grasses ou d'huiles.
Ne flambez aucun mets sous la hotte. Les flammes risqueraient d'atteindre le filtré àGRAISE et d'ymettre le feu.
L'utilisation d'une hotte aspirante au-dessus d'un foyer à combustible solide (charbon, bois, etc.) n'est autorisée qu'à certaines conditions (voir la notice de montage).

Table de cuisson au gaz / Cuisinières à gaz

Utilisez toujours les foyers au gaz correctement.

Important:

Les flammes produites par les foyers au gaz doivent toujours etre recouvertes par la vaisselle de cuisson.

Dans le cas contraire, la hotte aspirante pourrait etre endommagée par la chaleur intense dégagée par les flammes nues du foyer.

Utilisation de la hotte aspirante

La methode la plus efficace pour supprimer les buees de cuisson consiste a:

Enclencher le ventilateur en début de cuisson.
Eteindre le ventilateur quelques minutes après la fin de la cuisson.

Enclenchement du ventilateur:

1. Tirez le tiroir-filtre par sa poignée.
   Le ventilateur se met en marche.
2. Reglez le ventilateur sur la vitesse désirée.

Eléments de commande des différents modèles:

3 1 2

Puisance d'aspiration 3

Puisance d'aspiration 1

Puisance d'aspiration 2

2

3

Puisance d'aspiration 1

2

3

Puisance d'aspiration 2

2

3

Puisance d'aspiration 3

102

Puisance d'aspiration 1

Arrêt

Puisance d'aspiration 2

Coupure du ventilateur:

Faites glisser le tiroir-filtre jusqu'à la butée.

Remarque: si vous sortez à nouveau le tiroir-filtre, le ventilateur tourne à la puissance dernièrement chosesie

Eclairage:

Arrêt

Marche

Remarque: vous pouvez utiliser l'éclairage à tout moment, même si le tiroir-filtre est rentré.

Dérangements

Si vous avez des questions à poser ou en cas de dérangement, appelez s.v.p. le service après-vente.

(Voir la liste des agences du service après-venture).

Lors de votre appel, veuillez mentionner les numéroes suivants:

NoE

FD

Inscrivez les numeros correspondants de.
votre hotte dans le cadre ci-dessus.Ces
numeros se trouvent a l'intérieur de
I'appareil, sur la plaque signaletique
accessible une fois la grille de filtre retiree.

Filtres et entretien

Afin de retenir les particules grasses en suspension dans les buées de cuisson, des filtres àGRAISE en métal sont montés dans la hotte.

Les nattes du filtré sont en métal ininflammable.

Attention:

Plus les nattes se saturaient en particules grasses et plus elles risquent de s'enflammier. D'autre part, leur saturation risque de gérer le bon fonctionnement de la hotte.

Important:

Prévenez tout risque d'incendie en nettoyant à temps les frittes àGRAISSÉ en métal. Ce risque est du à l'accumulation de chaleurpendant la frutta ou le rotissage.

Nettoyage des filtres àGRAISSSE en métal:

En service normal (1 à 2 heures par jour), nettoyez les filtres àGRAISSÉ en métal au bout de 8 à 10 semaines.

• Ces filtres sont nettoyables au lavevaisselle.

Ils peuvent changer légarement de couleur au lavage.

Important:

Ne lavez pas en même temps la vaiselle et les filtres métalliques fortement satures en matière grasse.

Si you les nettoyez à la main, mettez les nattes à tremper pendant plusieurs heures dans de l'eau chaude additionné de produit à vaisse.

Ensuite, Brossez-les, rincez-les bien puis laissesez-les goutter.

N'utilisez que des filtres d'origine.

Vous garantiez ainsi un fonctionnement optimal de la hotte.

Retrait et mise en place des cadres de filtré

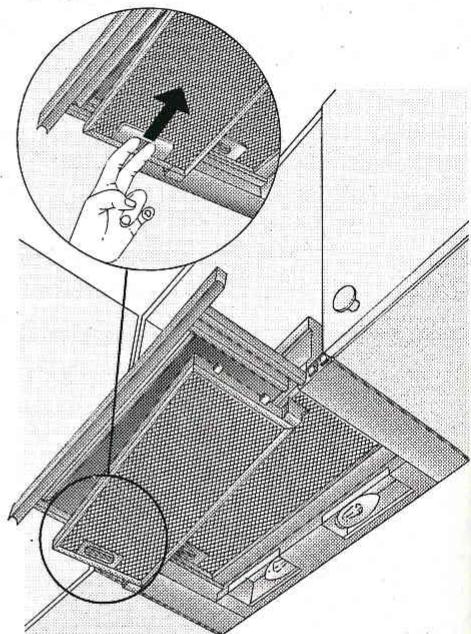

Retrait:

1. Tirez le tiroir-filtre jusqu'à la butée.
2. Actionnez le cran, se trouvant sur les cadres de filtre, dans le sens de la flèche jusqu'à la butée.

Si le tiroir comprend deux filtres aGRAISSERetirez d'abord le cadre dedevant.

1. Rabattez le cadre de filtre lateralement puis retirez-le.

Mise en place:

1. Tirez le tiroir-filtre jusqu'à la butée.
2. Insérez un côté du cadre de filtrer en biais dans sa fixation, relevez-le puis accrochez-le en actionnant le cran jusqu'à la butée.
   Si le tiroir-filtre comprend deux filtres a graisse, inserez en premier le cadre de derriere, puis celui de devant muni du profilé.

Veillez a ce que les filtres a graissé soient bien en assise des deux cotoés.

Filtres et entretien

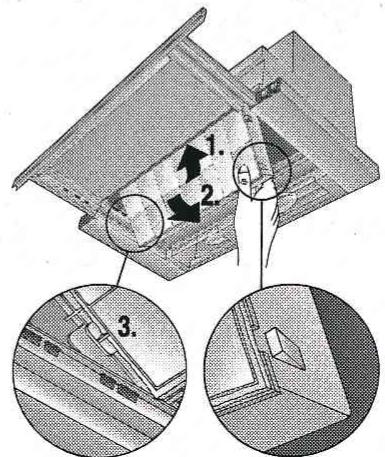

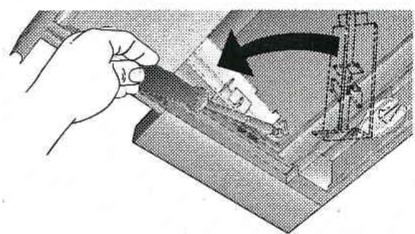

Filtre à charbon actif:

Ce filtré sert à retenir les substances odoriférantes lorsque la hotte recycle l'air.

Le filtré à charbon actif s'encastre dans la hotte aspirante, au-dessus des filtres àGRAISSE.

1. Retirez les filtres àGRAISSE (voir Filtres et entretien).

2. Mettez en place les deux supports en plastique fournis sur les cots droit et gauche, dans le boitier de la hotte. Vissez chacun avec une vis (cette opération est nécessaire uniquement à la première mise en place du filtre à charbon actif).

1. Par le bas, faites coulisser le filtre à charbon actif dans le boitier de la hotte puis faites-le encranter des deux cotsés.

Pour cela, le rebord du filtre doit se trouver en bas.

1. Remettez en place le filtré àGRAISSÉ en place (voir Filtré et entretien).

Retrait:

Le démontage du filtré à charbon actif a lieu dans l'ordre chronologique inverse. Pour cela, poussez les crochets d'encrantage vers l'extérieur.

Changement du filtré à charbon actif:

En service normal (1 à 2 heures par jour), il faut changer le filtré à charbon actif environ 1 fois par an.

Voupsouspezyouspucercefiftreapres devoitreREVENDEURSPPECIALISE(voir la listedes accessoires speciaux)..

N'tutilisez que des filtres d'origine.

Vous garantiez ainsi un fonctionnement optimal de la hotte.

Mise au rebut de l'ancien filtré à charbon actif:

Le filtré à charbon actif ne contient pas de substances toxiques. Vous pouvez lemettre au rebut avec, par ex., les ordures menagères.

Nettoyage et entretien

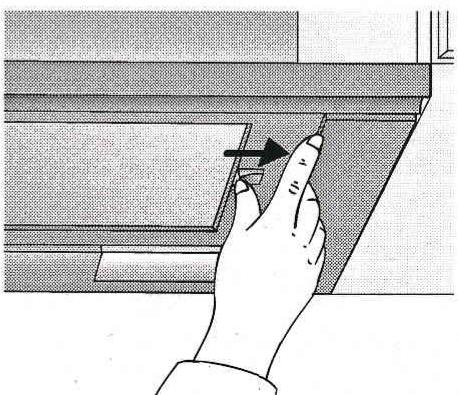

Modèles avec bandeau de verre dans le volet d'évacuation de la vapeur:

Le bandeau en verre s'enlève facilement et se nettoie au lave-vaisse.
Pour retirer le bandeau, faites glisser les languettes vers l'extérieur.

Nettoyage et entretien

Avant tout nettoyage et entretien, mettez d'abord la hotte hors tension en débranchant la fiche maje de la prise de courant ou en coupant le disjoncteur/fusible.

Lors du nettoyage des filtres à graisse, nettoyez la graisse qui s'est déposée dans les endroits accessibles du corps de hotte. Vous prévenez ainsi les risques d'incendie et garantissez ainsi un fonctionnement optimal de la hotte.
Pour la nettoyer, utilisez de I'eau chaude additionnée de produit à vaisselle ou un liquide non agressif à laver les fenêtres.
Ne tentez pas de gratter les salissures. Ramollissez-les avec un essue-tout humide.
N'utilisez pas de produits récurants ni d'éponges à dos abrasif.
Remarque: ne nettoyez pas les surfaces en plastique avec de l'alcool (à brûler) car des taches mates pourrait apparaitre.

Prudence: ventilez suffisamment la cuisine, n'utilise jamais de flamme rue.

Ne nettoyez les touches de commande qu'vec de I'eau additionnee d'un peu de produit a vaisselle. Utilisez un chiffon doux et humide.

N'utilisez jamais de détergent pour acier pour nettoyer les touches de commande.

Surfaces en acier inox:

Veuillez utiliser un produit pour l'acier inox qui le nettoie sans le rayer.
Frottez toujours l'acier inox dans le sens de son polissage.

Ne nettoyez jamais les surfaces en acier inox avec des éponges à dos récurant, et pas non plus avec des détergents à base de sable, soude caustique, acide ou chloré.

Surfaces en aluminium, peintes ou en plastique:

Utilisez un chiffon doux, ne peluchant pas, du genre employé pour nettoyer les vitres, ou un chiffon à microfibres.
N'tutilisez pas de chiffons secs.
Utilisez un produit pour vitres mais non aggressif.
N'utilisz pas de détergents aggressifs, contenant un acide ou une base.
N'utilisiez pas de produits récurants.

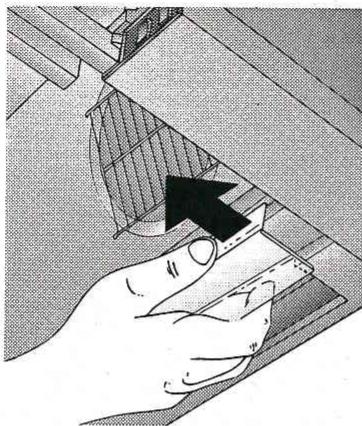

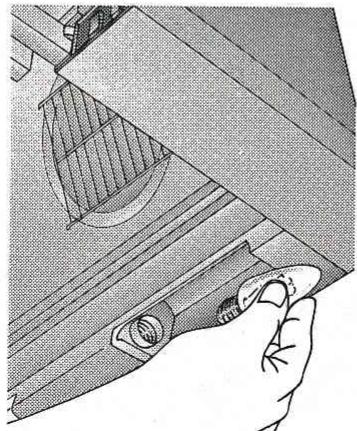

Changement des ampoules

1. Eteignez la hotte puis mettez-la complètement hors tension en débranchant la fiche maje de la prise de courant ou en coupant le disjoncteur/fusible.
2. Tirez le tiroir-filtre jusqu'à la butée.
3. Tirez le cache de la lampe vers l'avant.

1. Remplacez les ampoules. (Ampoules-bougie en vente habituelle dans le commerce, puissance maxi. 40 watts, douille E 14).

1. Replacez le cache de la lampe.
2. Rebranche la fiche male dans la prise de courant ou remontez le fusible/ réarmez le disjoncteur.

Remarques importantes

Les ancients apparèils ne sont pas des déchets sans valeur.
Leur élimination respectue de l'environnement permet de récapérer de précieuses matières premières.
Avant de vous débarrasser de l'appareil, rendez-le inutilisable.
Pour vous parvenir en parfait etat,voire nouvel apparéil a été conditionné dans un emballage qui le protège efficacement. Tous les matériaux d'emballage utilisés sont compatibles avec I'environnement et recyclables.Aidez-nous à eliminer 'emballage en respectant I'environnement. Demandez à votre revendeur ou à votre mairie quelles sont les formes de recyclage actuellement possibles.

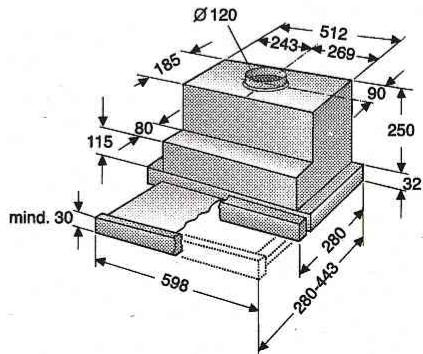

Cette hotte peut evacuer l'air a I'extérieur ou le recycler.

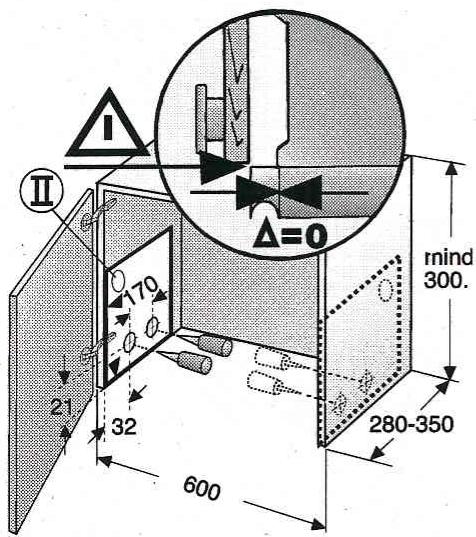

Fixez toutes la hotte bien centree au-dessus des foyers de la table de cuisson.
L'ecart minimum entre les foyers électriques et le bord inférieur de la hotte doit être de 430 mm, voir fig. 1.

Remarques supplémentaires concernant les cuisinières à gaz:

Lors du montage de foyers gaz, veuilles respecter les dispositions legales en vigueur dans notre pays (En Allemagne par ex: les Regles technique TRGI régissant l'installation du gaz).
Respectez les prescriptions et consignes d'encastrement en leur version applicable publiées par les fabricants d'appareils au gaz.
La hotte aspirante ne pourra cotoyer que sur un cote un meuble haut ou une paroi haute. Ecart minimum: 50 mm.

Le montage de la hotte aspirante à la distance minimum de 650 mm au-dessus de foyers au gaz (voir fig. 1) n'estADMIS que si les charges thermiques nominales ci-dessous ne sont pas dépassées:
Cuisinières à gaz

Charge thermique d'un 3,0 kW maxi.
foyer
Charge thermique de tous les foyers 8,3 kW maxi.
Charge thermique du four 3,9 kW maxi.

Tables de cuisson au gaz

Charge thermique d'un 3,9 kW maxi.
foyer
Charge thermique de tous les foyers 11,3 kW maxi.

Tables de cuisson vitrocéramique au gaz

Les charges thermiques nominales indiquées ci-dessus ne valent pas pour les tables de cuisson uniformément en vitrocéramique. Veuillez impératifement respecter les indications publiées par le fabricant de la table de cuisson vitrocéramique.

Cuisinières à combustible solide

Les charges thermiques nominales maximales et la distance minimum a respecter valent comme pour les cuisinières à gaz.

Au-dessus d'un foyer à combustible solide générateur d'un risque d'incendie (par projection d'étincelles par ex.), le montage de la hotte ne sera admis que si ce foyer est equipé d'un couvercle fermé et inamivable et si le montage ne contrevient pas à la reglementation nationale. Cette restriction ne vaut pas pour les cuisinières à gaz et les foyer aux gaz.
Plus l'ecart est faible entre la hotte aspirante et les foyers et plus il se pourra que la vapeur montant des casseroles se condense et forme des gouttes sur la face inférieure de la hotte.

Si la hotte evacue l'air à l'extérieur, incorporez un volet anti-refoulement s'il n'y en a pas déjà un dans le conduit d'évacuation ou dans la ventouse téléscopique.

Si l'appareil a eté fourni sans volet anti-refoulement, vous pouvez vous le procurer dans le commerce spécialisé (voir la section sur les accessoires dans le mode d'emploi).

Montage du volet anti-refoulement:

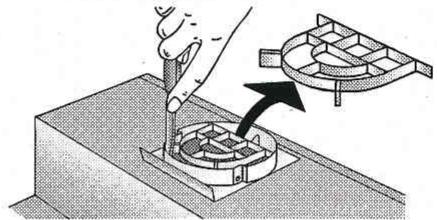

1. Découpez la grille de protection située dans le manchon à air.

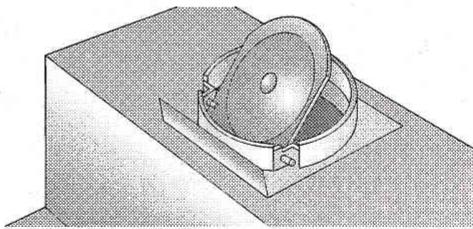

1. Insérez le volet anti-refoulement dans les ouvertures du palier se trouvant dans le manchon à air.

Si I'air vicié traverse le mur extérieur, utilisez une ventouse téléscopique.

Pour que la hotte aspirante ait le meilleur rendement, veilles à ce que:

Le conduit d'évacuation soit court et lisse.
Ilaitlemoinspossibledecoudes.
Il ait le plus fort diametre (au moins 120 mm) et que les coudes soient les plus arrondis possibles.

L'emploi de conduits d'air vicié longs, rugueux, formant de nombreux coudes ou d'un trop petit diamètre fait descendre le débit d'air en dessous du débit optimal, tout en accroissant le bruit d'aspiration.

Conduits de section ronde:
Nous recommendons
Ides conduits au diamètre intérieur de 120 mm minimum.
Les conduits plats doivent avoir une section interieure équivalente à celle des conduits ronds de 100/120 mm de diamètre. Les conduits ne doiventporter aucun coude prononcé. 100 mm Ø env. 78 cm² de section 120 mm Ø env. 113 cm² de section.

Si les conduits ont des diamètres différents:

Utilisez du ruban adhesif à étancher.
Si la hotte évacue l'air à l'extérieur, veillez à ce que l'apport d'air soit suffisant.

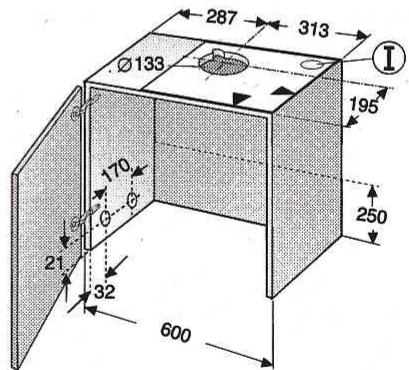

Evacuation de l'air vicié par le haut:

Percez une ouverture dans la paroi supérieure du placard en appui mural en prévoyant une entaille pour faire passer le cordon de branchement électrique. -Le gabarit 1est compris dans les fournitures-.

Avant le montage

Evacuation de l'air vicié directement par l'arrière:

• par l'intérieur du placard -.

Percez une ouverture dans la paroi arrriere du placard en appui mural en prévoyant une entaille pour faire passer le cordon de branchement électrique.

Raccordement du tuyau d'évacuation de l'air vicié, 100mm

Découpez la grille de protection se trouvant dans l'orifice d'évacuation de l'air.

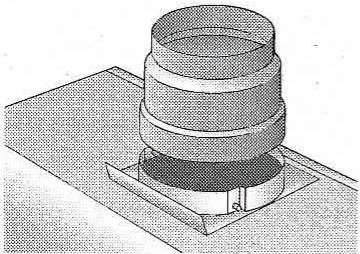

Fixez le manchon réducteur (fourni ou disponible chez vous revendeur spécialisé) contre l'orifice d'évacuation de l'air.

Raccordement du tuyau d'évacuation de l'air vicié, 120mm

Découpez la grille de protection se trouvant dans l'orifice d'évacuation de l'air.

Mode Air recyclé

Avec filtré à charbon actif, lorsqu'il n'est pas possible d'évacuer l'air aspiré par la hotte.

Voupez youpuzer le kit de montage complet aupres de vour revendeur speciaIse.

Vous trouvrez les
numeros de refere
ce des accessoires
correspondants dans
la presente notice
d'utilisation.

Branchement électrique

La fiche maje de la hotte aspirante ne pourra se brancher que dans une prise a contacts de terre reglementairement posée. Installez cette prise directement au-dessus de la hotte ou le plus pres possible.

\section*{Caracteristiques électriques:}

Vou les trouverez après avoir retire le cadre pour filtr, sur la plaque signalétique, à l'intérieur de l'appareil.

ToujoursmettreI'appareilhors tension avant d'effectuerdesréparations.

Longueur du cordon de branchement: 1,30 m.

Si le cordon doit être raccordé définitivement au secteur:

Dans ce cas, le branchement de la hotte ne pourra etre effectue que par un Electricien-installateur agree aupres de la compagnie locale/nationale distributrice d'electricite.

Prévoir un dispositif de coupure côte secteur. Valent comme tel les commutateurs dont l'ouverture entre contacts dépasse 3 mm et qui sectionnent tous les pôles. Figurent parmi eux également les disjoncteurs et contacteurs.

Cette hotte aspirante est conforme aux dispositions CE sur l'antiparasitage des apparèils électriques.

Préparation du placard en appui mural

Montez la hotte aspirante a une distance minimum de 650 mm des foyers au gaz et de 430 mm des foyers electriques.

Cette hotte aspirante est conque pour s'encastrer dans un placard en appui mural presentant les dimensions suivantes:

Largeur: 600 mm

Profonteur: 280 à 350 mm

Hauteur: 300 mm minimum.

Preparation:

1. Si le placard a un fond, retirez-le.
   Assurez-vous que le placard soit suffisamment solide.
2. Marquez deux points de fixation - à droite et à gauche - sur les parois laterales à l'intérieur du placard, puis percez un avant-trou à l'aide d'un burin.

Si vous utilisez une perceuse electrique, prévoyez un mèche de: 2 ~mm - profondeur: 10 ~mm maxi.

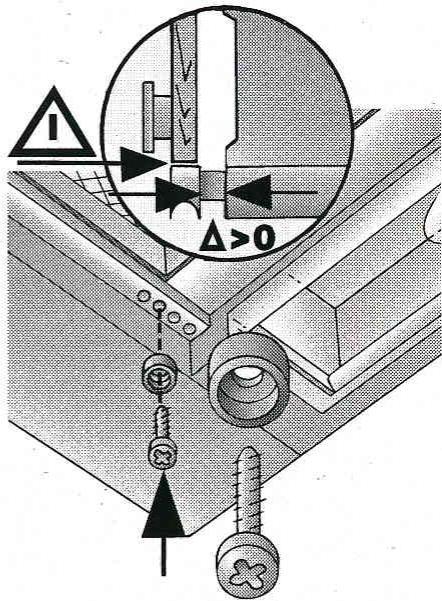

Attention:

Pour marquer les points de fixation, utilisez le gabarit comprising dans les fournitures.
Les points de fixation sur le gabarit sont, prevus pour installer une poignee de 20 mm d'épaisseur solidaire de la hotte.

• Une butée (cote ) permet de déplacer la position de la poignée vers l'avant.

Pour les placards dont la profondeur dépasse 280 mm, vous pouvez décaler l'appareil vers l'arrière si

... le bandeau éclairant de la cuisine intégrée se trouve à l'arrière,
... la poignée fait plus de 20 mm d'épaissieur.

Pour ce faire, décalez le gabarit ① vers l'arrête de la distance nécessaire.

Préparation du placard en appui mural

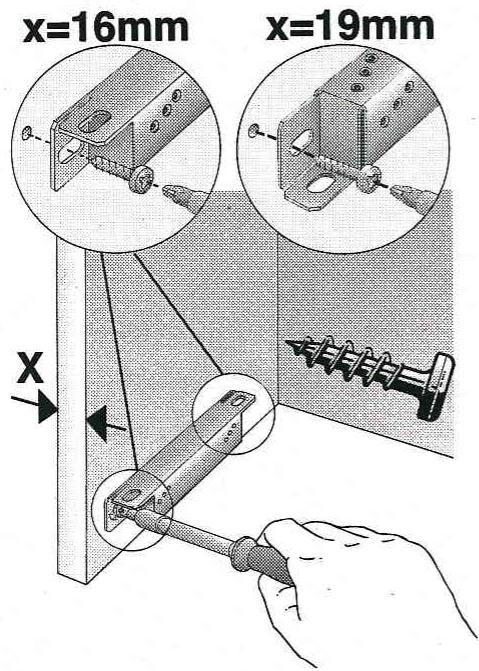

1. Alignez les rails de fixation fournis puis vissez-les à fond.
   Tenir compte de l'épaisseur des parois latérales du placard (16 ou 19 mm). Cote X.

Si la profondeur interieure libre du placard fait moins de 280~mm , decoupez la paroi arriere sur une hauteur de 250~mm

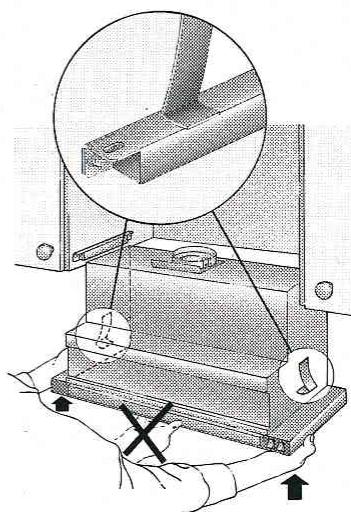

Encastrement dans le placard en appui mural

1. Retirez le cadre de filtré (voir la notice d'utilisation).
2. Centrez les portes du placard si leurs charnières ne sont plus accessibles après encastrement de la hotte aspirante.
3. Soulevez la hotte par le bas puis enforcez-la dans le placard jusqu'à ce que les accessoires de montage encochant sur les cots drot et gauche.

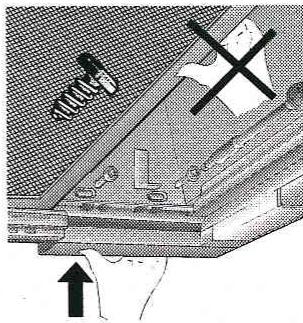

1. Tirez le tiroir-filtre jusqu'à la butée.

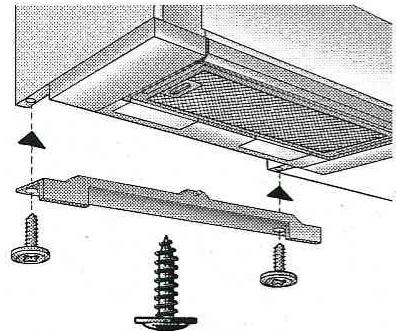

2. Pour fixer la hotte aspirante, vissez 2 v respectivement sur les cotes croit et gauche sans serrer a fond. Pour cela, soulevez la hotte aspirante.
3. Centrez la hotte dans le placard puis vissez à fond.

Encastrement dans le placard en appui mural

1. Faites passer le cable de branchement par l'ouverture située dans le placard en appui mural puis posez le raccord de tuyau.
2. Procedez au raccordement electrique.
3. Si nécessaire, réduisez la cloison murale aux dimensions nécessaires (par ex. en la sciant) puis vissez-la à fond contre le placard en appui mural.

Mise en place de la poignée:

Vousdevezmonterune poignee sur let tiroir-filtre.
Voussoupiezchoisir une poignee en boisassortieauxmeublesdevoretecuisine ouen acheter unefigurant parmi les accessoires speciaux (voir la section "Accessoires speciaux"du mode d'emploi).

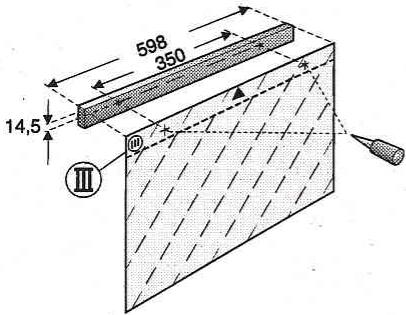

1. A l'aide du gabarit fourni, marquez deux points de fixation contre la poignée, puis percez des avant-trous au burin.

Si vous utilisez une perceuse electrique, prévoyez une mèche de:

2mm - profondeur: 10mm maxi.

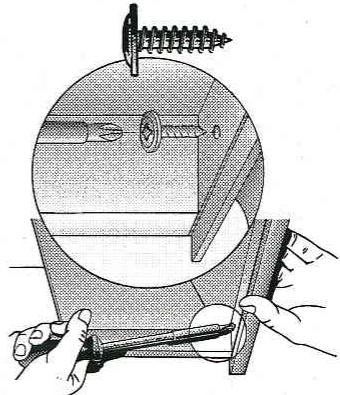

1. Centrez la poignée puis, à l'aide des deux vis fournies, vissez-la à fond contre le placard.

1. Insérez le cadre de filtré (voir la notice d'utilisation).

Remarque: yououpouvezhabillerle corps de hottea l'intérieur du placard (par ex. avec des panneaux d'agglomere).

Lors de cette opération, respectez les consignes suivantes:

• Le fond intermédiaire ne doit pas reposer sur le corps de hotte.
• Ne fixez pas l'habillage mentionné ci-dessus sur le corps de hotte.
• Le SAV doit pouvoir avoir libre accès à la hotte.

Démontage:

Le démontage a lieu dans l'ordre chronologique inverse.

Remarque: Lorsque la hotte recycle l'air, vous doivent le filtrer à charbon actif et le support en plastique pour pouvoir acceder aux vis de fixation et aux accessoires de montage.

Poid en kg:

Air évacué à l'extérieur	Air recyclé par un filtre au charbon actif
9,5	10,5

Sous réserve de modifications constructives dans l'intérêt du progrès technique.

Z5143X5	Z5143X5
296178	296178
086244	086244
Metall: Z5770N0	Metall: Z5770N0
Aluminium: Z5770A0	Aluminium: Z5770A0
Plastic: Z5710W0	Plastic: Z5710W0
