RDR 91 VV - Hotte aspirante ROSIERES - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Hotte aspirante
Marque	ROSIERES
Modèle	RDR 91 VV
Largeur	90 cm (estimation)
Hauteur minimale au-dessus de la cuisson	65 cm (cuisson électrique) / 75 cm (cuisson gaz ou mixte)
Alimentation électrique	220-240 V, 50/60 Hz (estimation)
Type d'installation	Évacuation extérieure (S) ou recyclage (K)
Nombre de vitesses moteur	Plusieurs vitesses
Éclairage	Lampe E14 max 40 W (ou autres types selon version)
Filtre à graisse	Métallique, lavable (main ou lave-vaisselle à 65°C)
Fréquence nettoyage filtre à graisse	Au moins une fois par mois
Filtre à charbon	Optionnel, à remplacer tous les 4 mois
Diamètre conduit d'évacuation	Doit correspondre à la bague de raccord
Pente du conduit horizontal	Légère inclinaison vers le haut (environ 10°)
Consignes de sécurité	Ne pas faire flamber sous la hotte ; aération si fonctionnement simultané avec d'autres appareils
Entretien extérieur	Chiffon imbibé d'alcool ou détergent liquide neutre ; éviter les abrasifs
Pièces détachées	Filtres à graisse métalliques, filtres à charbon, lampes

FOIRE AUX QUESTIONS - RDR 91 VV ROSIERES

Quelle est la hauteur minimale d'installation au-dessus d'une cuisson ?

Pour les cuissons électriques, la hauteur minimale est de 65 cm. Pour les cuissons au gaz ou mixtes, elle est de 75 cm.

Comment nettoyer les filtres à graisse métalliques ?

Les filtres à graisse métalliques se nettoient à la main ou au lave-vaisselle à 65°C avec un détergent approprié. Il est recommandé de le faire au moins une fois par mois. Pour les démonter, tirez-les vers l'arrière puis vers le bas.

Quand faut-il remplacer le filtre à charbon ?

Le filtre à charbon doit être remplacé tous les 4 mois en usage normal. Il ne se lave pas.

Comment remplacer l'ampoule de la hotte ?

Débranchez l'appareil, retirez les filtres à graisse, puis remplacez la lampe grillée par une lampe 40 W max (E14) (selon modèle). Remontez les filtres.

Que faire si l'éclairage ne fonctionne pas ?

Vérifiez d'abord le montage correct de la lampe. Si le problème persiste, contactez le service après-vente.

Comment installer la hotte en mode recyclage ?

Montez un filtre à charbon (si non fourni, commandez-le) avant la mise en service. L'air filtré est recyclé dans la pièce via les grilles en bas de la cheminée.

Peut-on utiliser la hotte sans conduit d'évacuation extérieur ?

Oui, en mode recyclage avec un filtre à charbon. Cette solution est conseillée lorsqu'il n'est pas possible d'installer un conduit vers l'extérieur.

Quelles sont les consignes de sécurité importantes ?

Ne jamais faire flamber des aliments sous la hotte. Évitez les flammes libres qui peuvent endommager les filtres et provoquer un incendie. Si la hotte fonctionne en même temps que d'autres appareils non électriques, assurez une aération suffisante de la pièce.

Comment entretenir l'extérieur de la hotte ?

Utilisez un chiffon imbibé d'alcool ou de détergent liquide neutre. Évitez les produits abrasifs. Sur l'acier inoxydable, essuyez dans le sens du satinage.

Quelle vitesse utiliser pour un meilleur rendement ?

Utilisez la vitesse minimale pour de faibles concentrations de fumées, la vitesse maximale pour de fortes odeurs et vapeurs, et les vitesses intermédiaires en conditions normales. Allumez la hotte quelques minutes avant de cuisiner et laissez-la fonctionner jusqu'à élimination des odeurs.

MODE D'EMPLOI RDR 91 VV ROSIERES

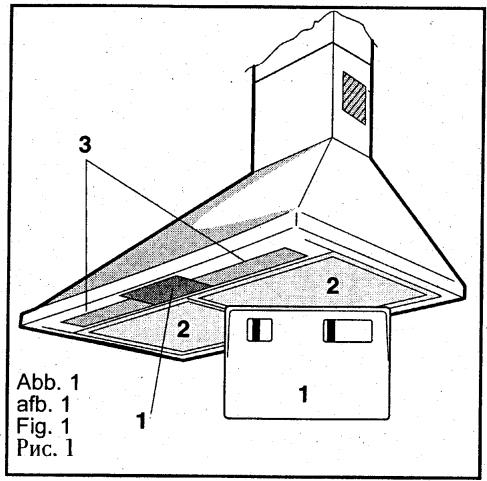

1) Bandeau de commande
2) Filtres à graisse métalliques
3) Eclairage du plan de travail

Emploi: Deux possibilités

Version à évacuation extérieure (S)

Les vapeurs sont évacuées vers l'extérieur à travers un conduit d'évacuation fixé à la bague de raccord qui se trouve au-dessus de la hotte.

Le diamètre du conduit d'évacuation doit être égal à celui de la bague de raccord.

Sur le segment horizontal, le tuyau doit avoir une légère inclinaison vers le haut (10° env.) de façon à convoyer plus facilement l'air vers l'extérieur.

Si la hotte est équipée d'un filtré à charbon, ce dernier doit être enlevé.

Version à recyclage (K)

L'air est filtré à travers un filtré à charbon, (pour le montage voir le paragraphe "Filtré à charbon") et recyclé dans la pierce au travers des grilles situées dans la partie baisse de la cheminée.

Si la hotte est livrée sans filtré à charbon, celui-ci doit être commandé et monté avant la mise en service.

Cette utilisation est conseillée lorsque l'on ne dispose pas d'un conduit d'évacuation vers l'extérieur et lorsque il est impossible de le réaliser.

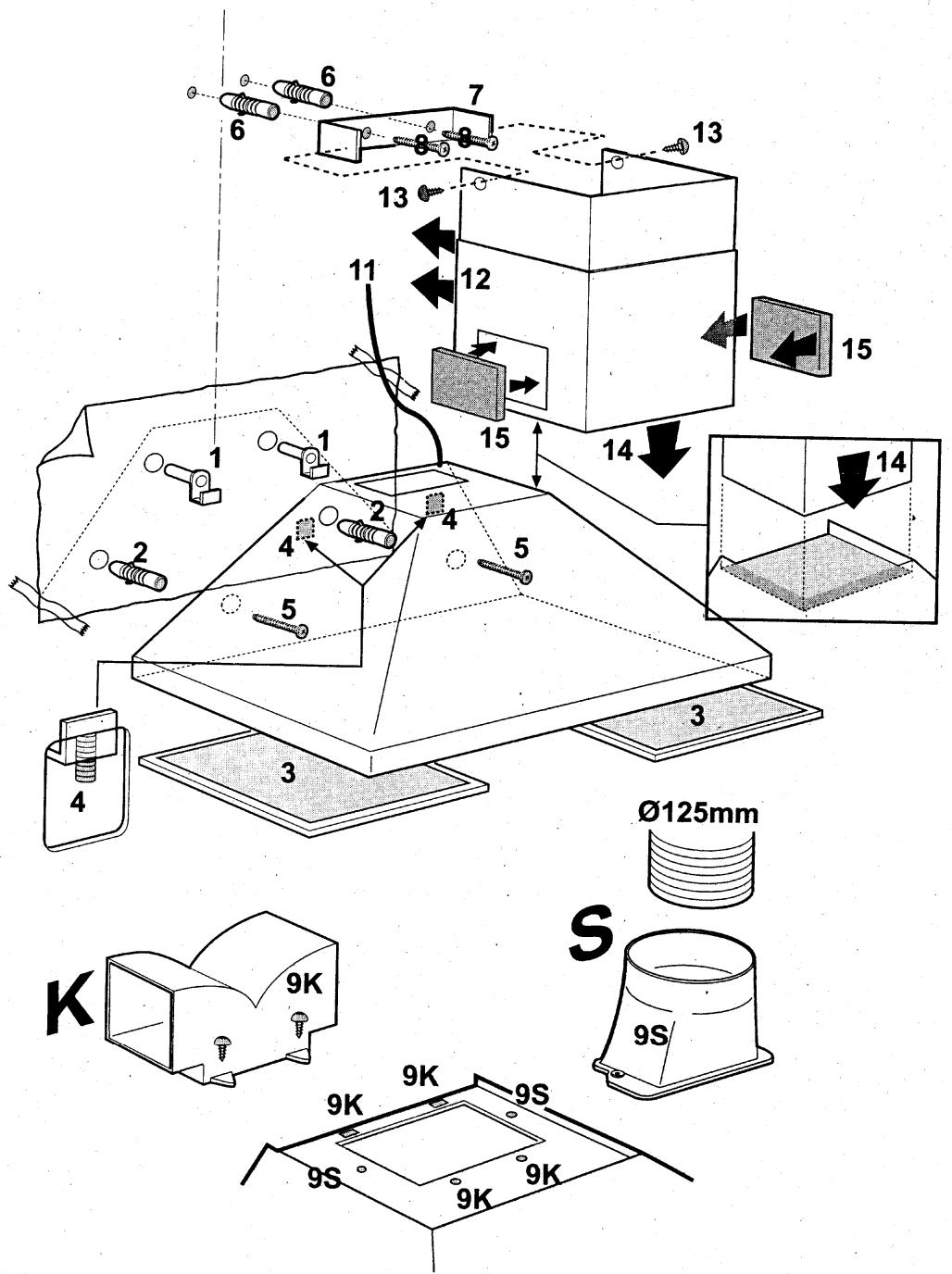

Installation

L'appareil en service ne doit pas etre place a une distance du plan de travail inférieure a 65 cm pour les tables de cuisson a deux electriques et a 75 cm pour les tables de cuisson gaz ou mixtes.

Branchement electrolytique

Avant de procéder au branchement, s'assurer que la tension de réseau corresponde bien à la tension indiquée sur l'étiquette des caractéristiques appliquée à l'intérieur de l'appareil.

Il est vivement conseilé de s'adresser à un technicien qualifié pour le branchement électrique.

Appareil avec fiche

Branchez l'appareil dans une prise de courant conforme aux normes en vigueur.

Si vous désirez raccorder l'appareil directement à la ligne électrique, eliminez la fiche et montez un interrupteur bipolaire conformé aux normes, avec une ouverture entre les contacts non inférieure à 3mm.

Si, une fois branchée la fiche se trouve dans un endroit non accessible, il faut monter, dans ce cas aussi, un interrupteur bipolaire conforme aux normes, avec une ouverture entre les contacts non inférieure à 3 mm.

Appareil dépourvu de fiche

Installer soit une fiche conforme soit un interrupteur bipolaire conforme à une distance des contacts en ouverture non inférieure à 3mm.

Nous déclinons toute responsabilité en cas de dommages ou d'incendies provoqués par le non respect de ces dispositions.

Option: montage des étagères

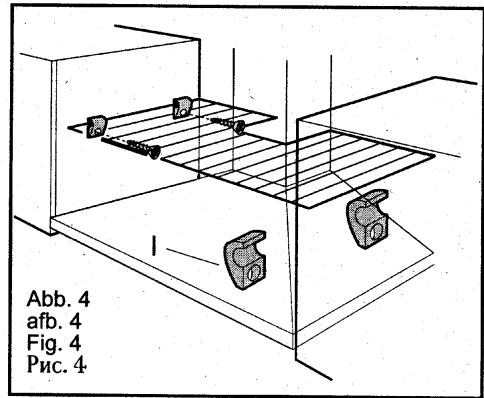

Sur les meubles adjacents, fixer les 4 supports lateraux I aux dimension voulues et poser les étagères (Fig. 4).

Utilisation

• La hotte est équipée d'un moteur à plusieurs vitesses.

Pour un meilleur rendement, utiliser la vitesse minimale pour de faibles concentrations de fumées et d'odeurs, la vitesse maximale pour de fortes concentrations d'odeurs et de vapeurs et les vittesses intermédiaires, dans les conditions normales.

• Il est conseilé demettre en marche la hotte quelques minutes avant de cuisine et de la laisser branchée jusqu'à elimination totale des odeurs.

Attention

La hotte ne doit pas etre branchee a des tuyaux d'evacuation d'autres appareils utilisant des sources d'énergie autres que l'électricité.

F

• En cas de fonctionnement simultané, dans la même piece, de la hotte et d'autres apparèils alimentés par une source d'énergie différente de l'énergie électrique, il est nécessaire que la piece soit convenablement aérée (selon les normes en vigueur).

• Il est sévrement interdit de faire flamber des aliments sous la hotte.

L'emploi de flamme libre endommage les filtres et peut provoquer des incendes, il faut pas conséquent l'éviter à tout prix.

On peut frire mais sous contrôle, afin déviter que l'huile surchauffée prenne feu.

Pour tous les problèmes concernant l'évacuation des fumées, respecter les prescriptions de l'autorité compétente.
- Nous déclinons toute responsabilité en cas de dommages ou d'incendies provoqués par l'appareil du fait du non respect des dispositions sus indiquées.

Entretien

Débrancher l'appareil du réseau électrique avant de procédér.

Filtre àGRAISEMETALLIQUE (2 ou 3 pièces)

Le filtré à graisse métallique a une durée de vie illimitée et doit être lavé à la main ou au lave-vaisse (65°C) en utilisant des détangers appropriés.

Procedez au lavage des filtres àGRAISSÉ métalliques au moins une fois par mois.

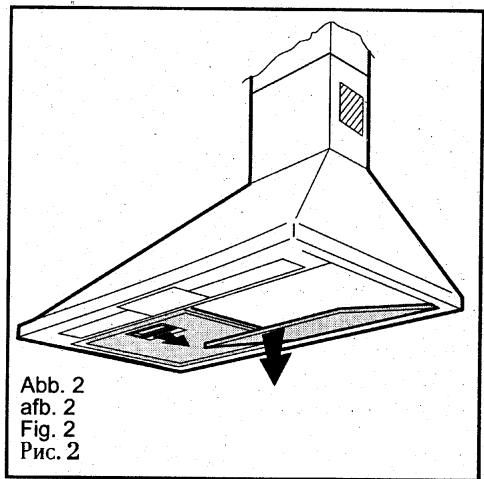

Demontez-le en vous servant des poignées correspondantes, en le tirant d'abord vers l'arrière puis vers le bas (Fig. 2).

Laisser secher le filtrer sans l'abimer avant de le remetre en place.

Après avoir lavé les filtres, procéder dans l'ordre inverse pour le remontage.

Filtre à charbon (2 pieces)

Il sert à dissoudre les odeurs qui se dégagent des alimentés pendant la cuisson.

Il ne faut jamais laver le filtré à charbon.

En cas d'usage normal, il doit être remplace tous les 4 mois.

Pour monter ou replacer le filtré à charbon:

a) Débrancher l'appareil du réseau électrique.
b) Enlever les filtres àGRAISSES METALLIQUES (Fig. 2).

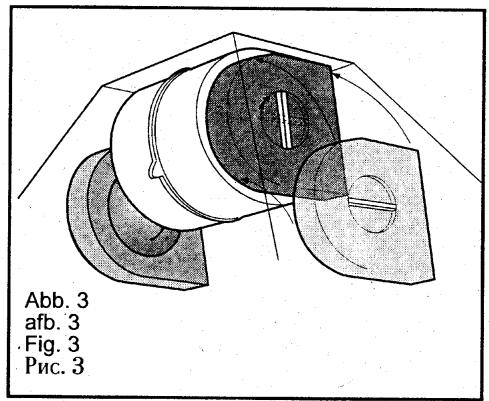

c) Si les filtres ne sont pas déjà installés, montez-en un de chaque cote de manière à couvir les deux grilles de protection du rotor du moteur, tournez ensuite dans le sens des aiguilles d'une montre les poignées centrales des filtres (Fig. 3).
d) Si les filtres à charbon sont déjà montés (deux filtres couvrant les grilles de protection du rotor du moteur) et doivent être replacés, tournez la poignée centrale dans le sens inverse des aiguilles d'une montre jusqu'à ce que ces derniers soient bloqués.
e) Remonter les filtres à graisses.

Nettoyage

Pour le nettoyage extérieur de la hotte, utilise un chiffon imbibé d'alcool ou des détangers liquides neutres.

Eviter l'usage de tout produit abrasif.

Sur les éléments en acier inoxydable passer le chiffon en respectant le sens du satinage.

Attention

Le non respect des normes d'entretien et nettoyage de l'appareil et de remplacement et nettoyage des filtres comporte des risques d'incendie. Nous recommendons donc vivement de respecter ces instructions.

Remplacement des lampes

a) Debrancher l'appareil du réseau électrique.
b) Enlever les filtres àGRAISSES METALLIQUES (Fig. 2).

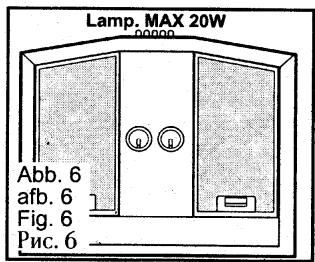

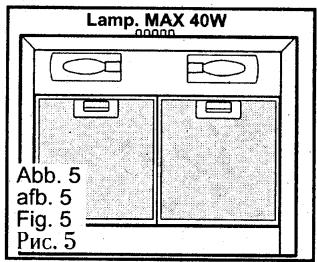

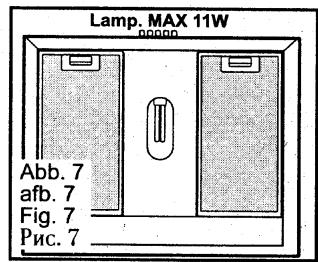

c) Illumination: remplacer la lampe grillée utilisant exclusivement des lampes 40W max. (E14) (Fig. 5) - 20W max. (Fig. 6) et 11W max. (Fig. 7).
d) Remonter les filtres à graisses.
e) Si l'éclairage ne marche pas et au cas ou l'on désirerait s'adresser au service après-vente, il faudra d'abord contrôle le montage correct de la lampe.
