H30-05 90C2001VF - Ordinateur LENOVO - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Ordinateur de bureau
Processeur	AMD A8-7410 APU
Fréquence du processeur	2.2 GHz (jusqu'à 2.5 GHz avec Turbo)
RAM	4 Go DDR3
Stockage	1 To HDD
Carte graphique	AMD Radeon R5
Système d'exploitation	Windows 10
Connectivité	Wi-Fi, Ethernet, USB 3.0, HDMI, VGA
Dimensions approximatives	30.0 x 10.5 x 27.0 cm
Poids	6.5 kg
Alimentation électrique	300W
Fonctions principales	Utilisation bureautique, multimédia, navigation internet
Entretien et nettoyage	Nettoyage régulier de la poussière, mise à jour des logiciels
Pièces détachées et réparabilité	Réparabilité modérée, pièces disponibles sur le marché
Sécurité	Protection par mot de passe, mises à jour de sécurité régulières
Compatibilités	Compatible avec la plupart des périphériques USB et HDMI

FOIRE AUX QUESTIONS - H30-05 90C2001VF LENOVO

Comment réinitialiser mon Lenovo H30-05?

Pour réinitialiser votre Lenovo H30-05, éteignez l'ordinateur, puis appuyez sur le bouton de réinitialisation situé à l'arrière de l'appareil à l'aide d'un objet pointu. Maintenez-le enfoncé pendant environ 10 secondes.

Que faire si mon Lenovo H30-05 ne démarre pas?

Vérifiez que l'ordinateur est bien branché à une prise électrique et que le câble d'alimentation est en bon état. Si l'ordinateur ne s'allume toujours pas, essayez de retirer la batterie, de maintenir le bouton d'alimentation enfoncé pendant 15 secondes, puis de remettre la batterie et de rallumer l'ordinateur.

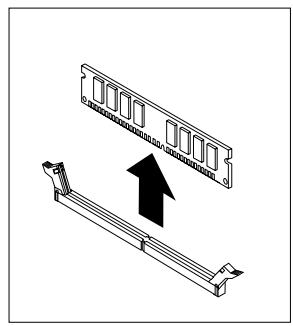

Comment augmenter la mémoire RAM de mon Lenovo H30-05?

Pour augmenter la mémoire RAM, ouvrez le boîtier de l'ordinateur, localisez les emplacements de RAM, retirez la RAM existante si nécessaire, puis insérez de nouvelles barrettes de RAM compatibles. Assurez-vous que l'ordinateur est éteint et débranché avant de procéder.

Mon Lenovo H30-05 est lent, que faire?

Vérifiez si des programmes s'exécutent en arrière-plan et fermez ceux qui ne sont pas nécessaires. Vous pouvez également effectuer une analyse antivirus, désinstaller des logiciels inutiles, ou envisager d'ajouter un SSD pour améliorer les performances.

Comment mettre à jour les pilotes sur mon Lenovo H30-05?

Visitez le site Web de Lenovo, accédez à la section de support, puis recherchez votre modèle H30-05. Téléchargez et installez les pilotes les plus récents pour votre matériel.

Que faire si l'écran de mon Lenovo H30-05 reste noir?

Essayez de brancher l'ordinateur à un autre moniteur pour vérifier si le problème vient de l'écran. Si le problème persiste, il pourrait s'agir d'un problème matériel nécessitant une assistance technique.

Comment désinstaller un programme sur mon Lenovo H30-05?

Allez dans le Panneau de configuration, sélectionnez 'Programmes et fonctionnalités', trouvez le programme que vous souhaitez désinstaller, cliquez dessus, puis sélectionnez 'Désinstaller'.

Comment faire une sauvegarde de mes données sur Lenovo H30-05?

Utilisez un disque dur externe ou un service de stockage en cloud. Vous pouvez également utiliser l'outil de sauvegarde intégré de Windows pour créer une image système et sauvegarder vos fichiers.

Comment résoudre les problèmes de connexion Wi-Fi sur mon Lenovo H30-05?

Vérifiez que le Wi-Fi est activé sur votre ordinateur. Redémarrez votre routeur et votre ordinateur. Si le problème persiste, essayez de mettre à jour les pilotes de votre carte réseau.

Que faire si mon Lenovo H30-05 surchauffe?

Assurez-vous que les évents de ventilation ne sont pas obstrués. Nettoyez la poussière accumulée à l'intérieur de l'ordinateur. Utilisez un support de refroidissement si nécessaire.

MODE D'EMPLOI H30-05 90C2001VF LENOVO

Consignes de sécurité

Avant d'utiliser ce manuel, il est important de dire toutes les instructions de sécurité du produit. Pour obtenir les toutes dernières informations de sécurité, reportez-vous au manuel Consignes de sécurité et déclaration de garantie fourni avec ce produit. Ces informations de sécurité permettent de réduire les risques de dommages corporels ou matériels.

L'interface et les fonctions affichées dans ce Guide d'utilisation ne sont fournies qu'à titre de référence et peuvent différer de l'aspect réel du produit. La conception et les spécifications du produit peuvent être modifiées sans préavis.

Danger: ce symbole signale une situation extrémement dangereuse, pouvant entraîner des blessures graves ou potentiellement mortelles.

Attention: ce symbole signale un risque de dommages sur les programmes, les péripériques ou les données.

Remarque: ce symbole signale des informations complémentaires importantes.

Table des matières

Consignes de sécurité

Utilisation du matériel de l'ordinateur 1

Vue frontale du chassis 2
Vue arriere du chassis 3
Instructions de base relatives aux connecteurs. 6
Branchement de votre ordinateur 7
Instruction de configuration audio 5.1............8
Branchement du cordon d'alimentation. 9
Affiche les instructions de connexion lors de la lecture de disques
Blu-ray 10
Connectez-vous à Internet 10
Clavier cable sur certains modèles uniquement) 11

Utilisation de Windows 8.1 13

Commutation entre les principales interfaces de Windows 8.1 14
La barre d'icones 14
Extinction de l'ordinateur 14
Commutation entre les applications. 15
Fermeture d'une application 15
Ouverture d'autres programmes système 15
Aide et support Windows 15

Utilisation du programme Rescue System 17

OneKey Recovery 18
Installation des pilotes et des applications 19

Utilisation du logiciel 21

Assistance Lenovo 22

Dépannage et confirmation de la configuration 23

Résolution des incidents liés à l'affichage 24
Résolution des incidents liés au son 25
Résolution des incidents liés aux logiciels 26
Résolution des incidents liés aux disques durs et optiques. 27
Remarques spéciales pour la résolution des incidents liés à Windows.....28
Aide et support Windows 28
BIOS setup utility. 28
Execution des tâches de maintenance quotidiennes 29

Guide de remplacement des éléments matériels 31

Emplacements 34
Remplacement du matériel. 39

Annexe 51

Déclaration. 51
Marques commerciales 52
Déclaration Energy Star. 52
Activation du mode de conformité ErP 53

Avis relatifs aux émissions électroniques 54

Avis reglementaire du Mexique 56

Utilisation du matériel de l'ordinateur

Ce chapitre porte sur :

Présentation du matériel de l'ordinateur

Informations sur le branchement de l'ordinateur

Remarque : les descriptions de ce chapitre peuvent etre differentes de ce que vous voyagez à l'écran, en fonction du modele et de la configuration.

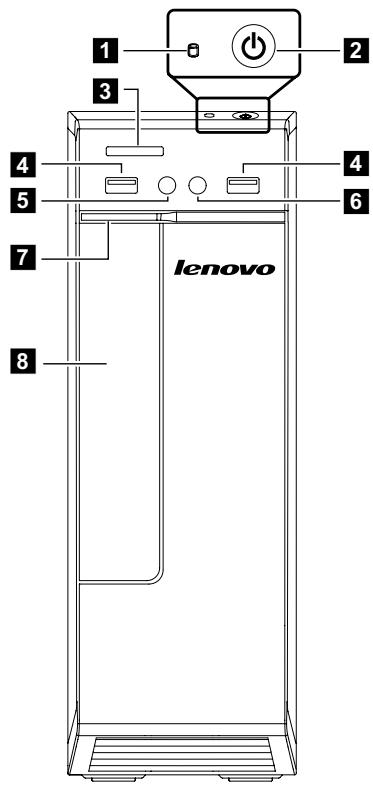

Vue frontale du chassis

Attention: veillez à ne pas obstruer les orifices d'aération de l'ordinateur.

Des orifices d'aération obstrués peuvent provoquer une surchauffe.

Voyant de l'unité de disque dur
2 Bouton Marche/Arrêt
3 Lecteur de carte mémoire (sur certains modèles uniquement)
4 Connecteurs USB 2.0 (2)
5 Connecteur du casque
6 Connecteur microphone
7 Bouton d'éjection de l'unité optique
8 Lecteur optique (sur certains modèles uniquement)

Remarque: cet ordinateur ne peut etre installé que verticallement.

Vue arrêté du chassis

(Si la configuration arrête affichée dans ce chapitre ne correspond pas à celle de l'arrête de l'ordinateur, veuillez vous reporter à l'arrête de l'ordinateur.)

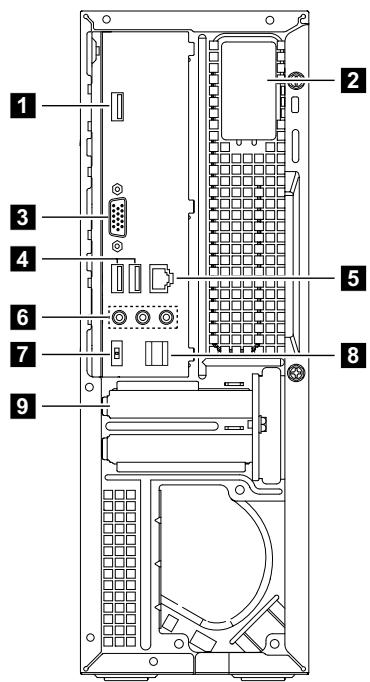

H30-00

1 Connecteurs USB 3.0
Antenne WiFi (sur certains modèles uniquement)
3 Connecteur VGA intégré
4 Connecteurs USB 2.0 (2)
5 Connecteur Ethernet
6 Connecteurs audio
7 Connecteur d'alimentation
8 Attache de cable
9 Emplacement pour carte d'extension

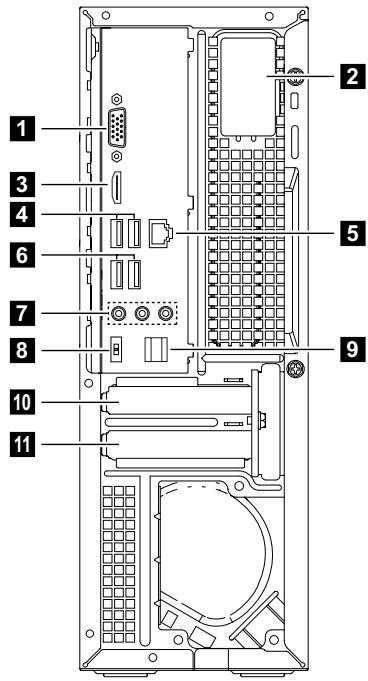

H30-05

1 Connecteur VGA intégré
Antenne WiFi (sur certains modèles uniquement)
3 Connecteur HDMI (sur certains modèles uniquement)
4 Connecteurs USB 2.0 (2)
5 Connecteur Ethernet
6 Connecteurs USB 3.0 (2)
7 Connecteurs audio
8 Connecteur d'alimentation
9 Attache de cable
10 Emplacement de carte graphique PCI Express x16 (certains modèles sont équipés de carte graphique)
11 Emplacement PCI express x 1 (certains modèles sont écipés d'une carte USB 3.0 ou tuner TV.)

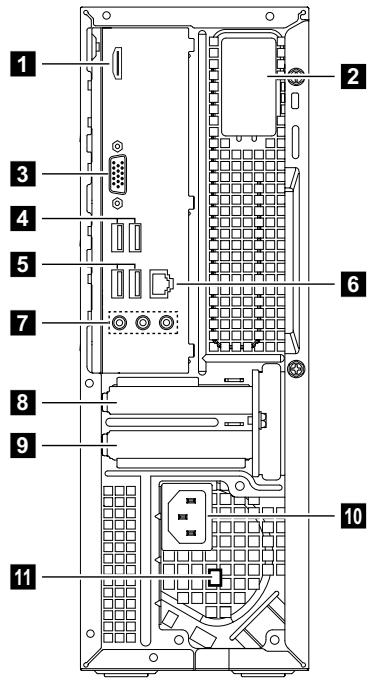

H30-50

1 Connecteur HDMI (sur certains modèles uniquement)
Antenne WiFi (sur certains modèles uniquement)
3 Connecteur VGA intégré
4 Connecteurs USB 3.0 (2)
5 Connecteurs USB 2.0 (2)
6 Connecteur Ethernet
7 Connecteurs audio
8 Emplacement de carte graphique PCI Express x16 (certains modèles sont équipés de carte graphique)
9 Emplacement PCI express x 1 (certains modetes sont équipés d'une carte USB 3.0 ou tuner TV.)
10 Connecteur d'alimentation
11 Sélecteur de tension (sur certains modèles uniquement)

Remarque: si le modele dispose de deux connecteurs d'écran VGA, utilisez le connecteur de la carte graphique.

Attention: n'ouvrez pas le capot de l'antenne WiFi.

Instructions de base relatives aux connecteurs

Remarque : tous les connecteurs décrits dans cette section ne sont pas nécessairement présents sur votre ordinateur.

Connecteur	Description
Microphone	Utilisez ce connecteur pour brancher un microphone sur l'ordinateur lorsque vous VOUlez enregistrER des sons ou si vous utilisez un logiciel de reconnaissance vocale.
Casque	Utilisez ce connecteur pour brancher un casque sur l'ordinateur lorsque vous VOUlez écouter de la musique ou autre sans gérer votre entourage.
Connecteur d'entrée de ligne audio	Permet de receivevoir les signaux audio d'un périphérique audio externe, tel qu'un système stéroye. Lorsque vous branchez un périphérique audio externe, un cable est raccordé entre le connecteur de sortie de ligne audio du périphérique et le connecteur d'entrée de ligne audio de l'ordinateur.
Connecteur Sortie ligne audio	Permet d'envoyer des signaux audio de l'ordinateur à des périphériques externes, tels que des haut-parleurs stéroye alimentés (haut-parleurs avec amplificateurs intégrés), des casques, des claviers multimédias ou un connecteur d'entrée de ligne audio sur un système stéroye ou un autre périphérique d'enregistrement externe.
Lecteur de carte mémoire	Utilissez-le pour afficher et partager des photos numériques, de la musique et des vidés stockées sur une carte multimédia.
Connecteur d'alimentation	Permet de connecter le cable d'alimentation. L'apparance de ce connecteur peut varier.
Connecteur USB	Ce port permet de brancher un périphérique qui utilise une connexion USB.
Connecteur Ethernet	Ce port permet de connecter l'ordinateur à un réseau local Ethernet.
Connecteur VGA	Permet de raccarder un moniteur VGA ou d'autres périphériques utilisant un connecteur de moniteur VGA.
Connecteur DVI	Permet de raccarder un moniteur DVI ou d'autres périphériques utilisant un connecteur de moniteur DVI.
Connecteur HDMI (optionnel)	Permet de raccorder le connecteur HDMI à votre écran ou à votre téléviseur.
Connecteur tuner TV (optionnel)	Disponible uniquement sur les systèmes équipés d'une carte de tuner TV.

Remarque: si vous ordinateur est équipé de clavier ou souris sans fil, suivez les instructions d'installation en rapport avec ces périphériques.

Branchement de votre ordinateur

Procedez comme suit pour brancher l'ordinateur :

• Repérez les petites iconônes de connecteurs à l'arrière de l'ordinateur. Faites correspondre les connecteurs aux iconônes.
• Si les cables de l'ordinateur et le panneau des connecteurs sont dotés de connecteurs couleur, faites correspondre la couleur de l'extrémité du cable à celle du connecteur.

Remarque : tous les connecteurs décrits dans cette section ne sont pas nécessairement présents sur votre ordinateur.

Vérifiez la position du sélecteur de tension à l'arrière de l'ordinateur. Utilisez une pointe de stylo bille pour déplacer le commutateur, si nécessaire.

Remarque : certains ordinateurs ne sont pas dotés de sélecteur de tension. La sélection de la tension est automatique sur ces ordinateurs.

• Si la tension est comprise entre 100 et 127 V ca,placez le sélecteur sur 115 V .
• Si la tension est comprise entre 200 et 240 V ca,placez le sélecteur sur 230 V .

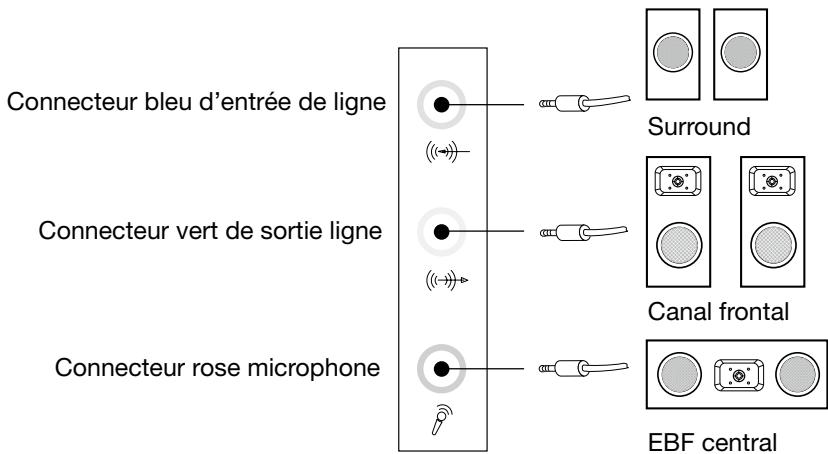

Instruction de configuration audio 5.1

Ce modele d'ordinateur prend en charge la conversion du son stéreo en son Surround 5.1.

Procedez comme suit pour la connexion au périphérique audio Surround 5.1 :

Les configurations sont les suivantes :

1. Cliquez sur l'icone Son avec le bouton droit de la souris dans la barre des propriétés système et sélectionnez les options Périphériques de lecture pour configurer le son dans la boîte de dialogue contextuelle.
2. Sélectionnez un périphérique de lecture dans la boîte de dialogue Lecture, puis cliquez sur le bouton Configurer pour le configurer.
3. Sélectionnez Surround 5.1 dans les canaux audio dans la boîte de dialogue contextuelle de Configurer les haut-parleurs pour configurer les haut-parleurs en suivant les invites.
4. Un son Surround 5.1 est utilisé une fois cette procédure de configuration terminée.

Remarque : si les interfaces de configuration audio ci-dessus diffrent de celles de votre ordinateur, vous pouze suivre les étapes ci-dessus pour configurer le système audio Surround 5.1 dans votre interface de configuration audio actuelle et dire les informations d'aide électronique pour une assistance supplémentaire.

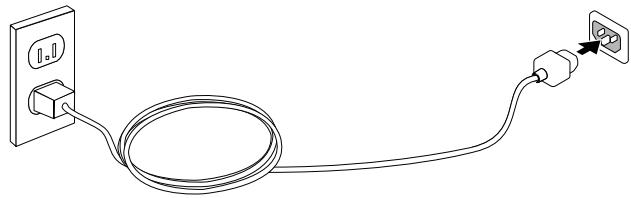

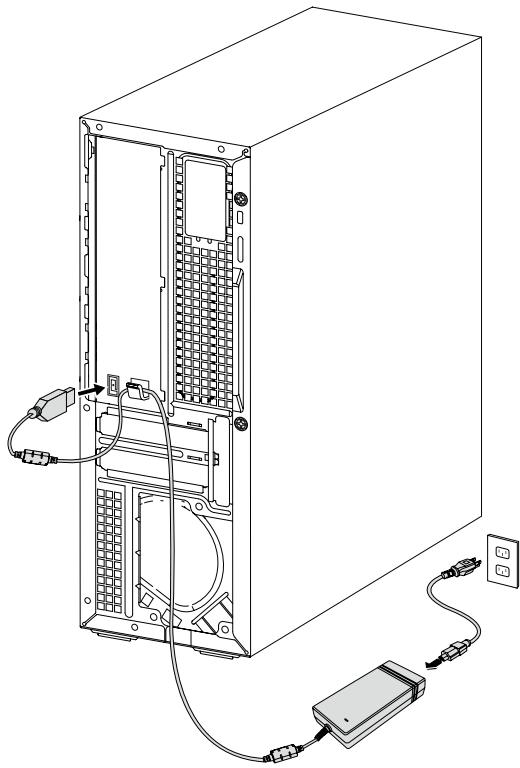

Branchement du cordon d'alimentation

Branchez le cordon d'alimentation sur une prise électrique. Nous vous recommendons d'utiliser un branchement mis à la terre ou une protection contre les surtensions.

Certaines modèles ne sont pas équipés d'adaptateur électrique.

Affiche les instructions de connexion lors de la lecture de disques Blu-ray

Remarque : seuls certains modèles sont équipés d'une unité optique Blu-ray.

Vérifiez les connecteurs disponibles sur l'ordinateur et l'écran et choisissez un cable ajusté en fonction du tableau ci-dessous. Les autres types de cables ne répondent pas aux conditions de la norme Blu-ray.

Si l'ordinateur n'est pas équipé du cable correspondant, vous devez acheter le cable séparation.

Consultez ce tableau pour identifier les connecteurs sur l'ordinateur et l'écran.

Type de connexion	Ordinateur	Câble	Ecran
DVI vers DVI (câble DVI)
DVI vers HDMI (câble DVI-HDMI)
HDMI vers HDMI (câble HDMI)
HDMI vers DVI (câble HDMI-DVI)

Connectez-vous à Internet

Pour vous connecter à Internet, vous doivent établier un contrat avec un fournisseur d'accès à Internet (FAI) et vous doivent considern de matériel.

Les FAI et leurs offres varient en fonction des pays. Contactez votre FAI pour les offres disponibles dans votre pays.

Votre ordinateur est donc pour prendre en charge un réseau sans fil (sur certains modèles uniquement) ou cable qui connecte votre ordinateur à d'autres péripériques.

Connexion par réseau cable

Pour les réseaux câblés, connectez une extrémité du cable Ethernet (acheté séparément) sur le connecteur Ethernet de votre ordinateur, puis l'autre extrémité sur le routeur du réseau ou le modem à large bande. Consultez votre FAI pour les instructions détaillées de la configuration.

Remarque : les procédures d'installation du modem à large bande et du routeur varient en fonction du fabricant. Suivez les instructions du fabricant.

Connexion par réseau sans fil

Pour les réseaux sans fil, vous pouvez utiliser l'antenne LAN sans fil intégrée pour acceder à votre réseau domestique sans fil.

Pour connecter votre ordinateur au réseau sans fil :

1. Déplacez le curseur dans le coin supérieur ou inférieur droit de l'écran, puis cliquez sur Paramètres. (Si votre ordinateur est équipé d'un écran tactile, faites glisser depuis le bord droit de l'écran, puis tapez sur Paramètres.)
2. Cliquez ou tapez sur l'icone du réseau, puis selectionnez le nom de votre routeur. Cliquez ou tapez sur Connecter, puis suivez les étapes qui s'affichent à l'écran.

Testez le réseau sans fil en ouvrant votre navigateur Web et en accédant à un site Web.

Clavier cable (sur certains modèles uniquement)

LVT —— Entrez dans Windows, appuyez sur la touche de démarriage du programme LVT (Lenovo Vantage Technology), le logiciel Home PC précharge de Lenovo. Outre ses propres fonctions, le programme LVT permet de démarrer un autre programme compatible Windows configuré spécifique pour s'exécuter sur ce modèle.

Remarques :

• Certains modèles ne sont pas équipés du programme LVT.
• La touche LVT du clavier est désactivée sur les modèles qui ne sont pas équipés du programme LVT.

F2 —— Le programme Lenovo Rescue System est installé sur l'ordinateur. Pour plus d'informations sur ce programme, appuyez plusieurs fois sur la touche F2 lors de la mise sous tension de l'ordinateur jusqu'à ce que Lenovo Rescue System s'ouvre.

Utilisation de Windows 8.1

Ce chapitre porte sur :

Commutation entre les principales interfaces de Windows 8.1
La barre d'icones
Extinction de l'ordinateur
Commutation entre les applications
Fermeture d'une application
Ouverture d'autres programmes système
Aide et support Windows

Attention: Le système d'exploitation Windows 8.1 est fourni par Microsoft Corporation. Veuillez l'utiliser conformément au CONTRAT DE LICENCE UTILISATEUR FINAL (EULA) entre vous et Microsoft. Pour toutes les questions relatives au système d'exploitation, veuillez contacter directement Microsoft.

Commutation entre les principales interfaces de Windows 8.1

Windows 8.1 est fourni avec deux interfaces utiliser principales : l'écran Accueil et le bureau Windows.

Procedez comme suit pour passer de l'écran Accueil au bureau Windows :

• Sélectionnez la tuile du bureau Windows sur l'écran Accueil.
• Appuyez sur la touche Windows + D.

Procedez comme suit pour passer du bureau à l'écran Accueil :

• Sélectionnez Accueil dans la barre d'icones.
• Déplacez le curseur dans le coin inférieur gauche, puis seLECTIONnez la miniature de l'écran Accueil lorsqu'elle s'affiche.
  Appuyez sur la touche Windows

La barre d'icones

Les icônes offrent de nouvelles manières rapides d'effectuer de nombreuses tâches. Pour afficher les icônes, procédez comme suit :

• Déplacez le curseur vers le coin supérieur droit ou le coin inférieur droit de l'écran.
• Si votre ordinaire est équipé d'un écran tactile, faites glisser depuis le bordroit de l'écran.
• Appuyez sur la touche Windows + C.

Extinction de l'ordinateur

Pour eteindre l'ordinateur :

1. Déplacez le curseur dans le coin supérieur ou inférieur droit de l'écran, puis cliquez sur Paramètres. (Si votre ordinateur est équipé d'un écran tactile, faites glisser depuis le bord droit de l'écran, puis tapez sur Paramètres.)

2. Sélectionnez Marche/Arrêt → Arrête.

Commutation entre les applications

Quelquefois, vous souhaitez revenir à une application que vous veniez d'utiliser ou commuter rapidement entre des applications récentes.

Pour commuter entre des applications :

Déplacez le curseur vers le coin supérieur gauche, puis cliquez pour faire apparaitre l'application suivante. (Si votre ordinateur est équipé d'un écran tactile, faites glisser depuis le bord gauche de l'écran pour faire apparaitre l'application suivante.)

Fermeture d'une application

Pour fermer une application, procédez comme suit :

• Déplacez le curseur vers le coin supérieur gauche de l'écran. Lorsque la miniature s'affiche, faites-la glisser en bas de l'écran.
• Déplacez le curseur vers le bord supérieur de l'écran. Lorsque le curseur se transforme en une main, faites glisser la page de l'application vers le bas de l'écran.
• Si votre ordinateur est équipé d'un écran tactile, faites glisser depuis le bord supérieur de l'écran. Lorsque la page de l'application devient plus petite, faites-la glisser en bas de l'écran.

Ouverture d'autres programmes système

Il existe une manière rapide d'ouvir d'autres programmes système.

Pour ouvrir le menu, procédez comme suit :

• Déplacez le curseur vers le coin inférieur gauche de l'écran. Lorsque la miniature s'affiche, cliquez avec le bouton droit de la souris pour ouvrir le menu.
• Appuyez sur la touche Windows +X.

Aide et support Windows

Si vous avez un problème avec le système d'exploitation, consultez le fichier Aide et support Windows. Pour ouvrir le fichier Aide et support Windows, précédez comme suit :

• Sélectionnéz l'icone Paramètres, puis Aide.
• Appuyez sur la touche Windows + F1.

Vous pouvez dire le fjichier Aide et support Windows sur votre ordinateur. Vous pouvez également acceder à l'aide et au support en ligne enclinquant sur l'un des deux liens répertoriés sous Explorer davantage.

Utilisation du programme Rescue System

Ce chapitre porte sur :

OneKey Recovery
Installation des pilotes et des applications

Attention : l'utilisation de OneKey Recovery entrainera une perte des données.

• Vous pouvez restaurer le lecteur C : de l'ordinateur à ses paramètres par défaut ou la dernière sauvégarde système à l'aide de OneKey Recovery. Si vous faites cela, toutes les données prsentes sur le lecteur C : seront perdues, mais le contenu et le format des autres partitions du disque dur resterontinchangés.
• Si vous poulez installer un système d'exploitation et le sauvegarder avec OneKey Recovery, vous doivent formater la partition C : au format NTFS etinstaller le système d'exploitation sur la partition C : pour que le système OneKey Recovery puisse fonctionner.

Remarque relative à la partition de maintenance :

Les fichiers et les données appropriées utilisés par Rescue System sont enregistrés dans la partition de maintenance. La suppression de cette partition rend Rescue System inutilisable. Pour plus de détails, procédez comme suit :

Depuis l'icone Rechercheur, selectionnez Applications Panneau de configuration Outils d'administration Gestion de I'ordinateur Gestion des disques, vous pouvez voir la partition de service, qui ne doit pas etre supprimée.

①

Remarque : les fichiers de restauration et les données appropriées utilisés par Rescue System sont enregistrés dans la partition de maintenance. Si la partition de maintenance est supprimée ou endommagée par un utiliseur autre qu'un membre du personnel Lenovo agréé, la société Lenovo ne pourra enaucun cas être tenue pour responsable des pertes occasionnées.

OneKey Recovery

1. Appuyez plusieurs fois sur la touche F2 après la mise sous tension de l'ordinateur puis relâchéz-la lorsque le programme Lenovo Rescue System s'ouvre ; sélectionnez ensuite OneKey Recovery.

①

Remarque : System Recovery écrasera toutes les données prsentes sur le lecteur C : Pour éviter toute perte de données, veillez à sauvegarder les données importantes avant d'effectuer une restauration du système.

1. Suivez les instructions qui s'affichent pour selectionner la tâche de sauvégarde à partir de laquelle vous pouze effectuer la restauration, et le disque sur lequel installer le système d'exploitation, puis cliquez sur Next (Suvient) pour lancer la restauration.
2. Attendez la fin de la restauration du système. N'interrompez pas la méthode.
3. Une fois le système restauré, le logiciel vous invite à redémarrer l'ordinateur. Redémarrez l'ordinateur et entrez dans le système d'exploitation.

Installation des pilotes et des applications

La fonction d'installation des pilotes et des applications de Rescue System permet à l'utilisateur de réinstaller aisément toutes les applications et tous les pilotes Lenovo fournis avec le matériel Lenovo.

Méthode 1 : installation automatique

Appuyez plusieurs fois sur la touche F2 après la mise sous tension de l'ordinateur puis relâchéz-la lorsque le programme Lenovo Rescue System s'ouvre ; sélectionnez ensuite Installation des pilotes et des applications.

Suivez les instructions qui s'affichent pour installer les applications et les pilotes Lenovo. Cliquez sur OK pour démarrer l'installation du logiciel Installation des pilotes et des applications Lenovo.

Le système redémarré. ÀpRES le redémarrage du système, l'installation des pilotes et des applications se poursuit jusqu'à son terme.

Méthode 2 : installation manuelle

Dans le système Windows, Sélectionnez Installation des pilotes et des applications à partir de l'icone Rechercher.

Après le démarrage de la procédure, installez les pilotes et logiciels manuellement en suivant les instructions qui s'affichent.

Remarques :

1. N'installez pas un logiciel qui est déjà installé sur l'ordinateur.
2. Assurez-vous que l'Installation des pilotes et des applications s'est installé automatiquement avant de lancer le système d'exploitation. La fonction d'installation manuelle n'est utilisable qu'après que le logiciel a été installé.

Utilisation du logiciel

Ce chapitre porte sur :

Instructions du logiciel

Remarque : L'interface et les fonctionnalités dépendent du logiciel fourni avec le modele d'ordinateur que vous avez acheté.

Assistance Lenovo

Le programme d'assistance Lenovo vous permet d'enregistrer votre ordinateur auprès de Lenovo, de télécharger et de consulter des modes d'emploi, d'obtenir les informations de garantie de votre ordinateur et d'explorer les informations relatives à l'aide et à l'assistance.

Pour ouvrir ce programme,procédez comme suit :

Cliquez sur l'icone Assistance Lenovo sur I'écran Demarrer ou sur I'écran Recherche.

Les fonctions principales de ce programme sont indiquées ci-dessous.

(Ce programme ne prend en charge que les mises à niveau en ligne. Les fonctions individues ci-dessous sont données uniquement à titre de référence ; les fonctionnalités dépendent des icones de programme actuellement affichées.)

Enregistrement

Enregistrement vous permet d'accéder à l'assistance, aux mises à niveau et aux alertes sur des rubriques relatives aux produits. Profitez des services primés Lenovo.

Guide d'utilisation

Le guide d'utilisation fournit davantage d'informations à propos de votre ordinateur.

Service et garantie

Voussouspèzeétendrela garantie devoire ordinateurgracéàcette option.Lenovo offre des optionsflexibles qui répondent àvors besoins personnels ouàceux de voitré activité.

Dépannage et confirmation de la configuration

Ce chapitre porte sur :

Résolution des incidents

Résolution des problèmes

Suivez les conseils ci-dessous pour identifier et résoudre les problèmes liés à votre ordinateur :

• Si vous avez ajoute ou supprimé un composant juste avant l'occurrence du problème, vérifie les procédures d'installation du composant pour vous assurer qu'il est correctement installé.
• Si un périphérique ne fonctionne pas, vérifie qu'il est correctement connecté.
• Si un message d'erreur s'affiche, notez le contenu exact du message. Celui-ci peut aider le service d'assistance à identifier et résoudre le ou les incidents.
• Si un message d'erreur de programme s'affiche, consultez le document Aide de ce programme.

Résolution des incidents liés à l'affichage

Problème : l'écran est vide ou aucune image ne s'affiche.

Dépannage et résolution du problème :

1. Vérifiez que l'écran est sous tension. Si tel n'est pas le cas, appuyez sur le bouton Arrêt/Marche.
2. Vérifiez que le cable d'alimentation de l'écran n'est pas débranché. Si tel est le cas, branchez-le.
3. Vérifiez que le cable d'interface de l'écran est correctement relié au connecteur de la carte graphique. Si tel n'est pas le cas, arrêtez l'ordinateur, puis connectez correctement le cable d'interface de l'écran sur le connecteur de la carte graphique.

Problème : vous doivent modifier les paramètres des propriétés d'affichage.

Définition des propriétés de l'arrière-plan de l'écran et des icones :

1. Cliquez avec le bouton droit de la souris n'improte où sur le bureau, sauf sur une icône, puis sélectionné l'options Personneliser dans le menu contextualuel.

2. Définissez les options pour :

3. Changer l'image d'arrière-plan du bureau

4. Sélectionner un écran de veille
5. Sélectionner les options de couleur de Windows pour les cordures et la barre d tâches

6. Sélectionner un thème

7. Cliquez avec le bouton droit de la souris n'importe où sur le bureau, sauf sur une icône, puis sélectionnez l'options Résolution d'écran pour modifier l'apparance.

Problème : ondulations sur l'écran.

Dépannage et résolution du problème :

1. Vérifiez si l'un des périhériques suivants est situé à moins d'un mètre de l'ordinateur : réfrigérateurs, ventilateurs électriques, sèche-linges électriques, onduleurs, régulateurs, lampes fluorescentes ou tout autre équipement électrique capable de générer des interférences magnétiques.
2. Éloignez les apparèils susceptibles de perturber le fonctionnement de l'ordinateur.
3. Si le problème persiste, contactez le service clientèle de Lenovo.

Résolution des incidents liés au son

Problème : les haut-parleurs intégrés n'émettent aucun son.

Dépannage et résolution du problème :

• Réglez la commande de volume de Windows — Sélectionnez l'icone du haut-parleur dans l'icone Paramètres ou cliquez sur la flèche dans la barre de tâches pour afficher les icones masquées du mode bureau de Windows, puis cliquez sur l'icone du haut-parleur. Vérifie que le volume n'est pas à zéro et que le son n'est pas coupé. Réglez le volume, les basses ou les aigus afin d'éliminer la distorsion audio.
• Réinstallez le pilote audio.
• Débranche le casque audio du connecteur correspondant : le son des haut-parleurs est automatiquement coupé lorsqu'un casque audio est relié au connecteur de casque lésral de l'ordinateur.

Problème : le casque audio n'émet:aucun son

Dépannage et résolution du problème :

• Vérifie le cordon du casque : assurez-vous que le cordon est correctement enforcé dans le connecteur.
• Réglez la commande de volume de Windows — Sélectionnez l'icone du haut-parleur dans l'icone Paramétres ou cliquez sur la flèche dans la barre de tâches pour afficher les icones masquées du mode bureau de Windows, puis cliquez sur l'icone du haut-parleur. Vérifie que le volume n'est pas à zéro et que le son n'est pas coupé.

Résolution des incidents liés aux logiciels

Problème : vous ne pouvez pas quitter un logiciel normalement.

Dépannage et résolution du problème :

1. Appuyez simultanément sur les touches Ctrl, Alt et Suppr, puis selectionnéz l'option Gestionnaire des tâches dans la boîte de dialogue contextuelle.
2. Sélectionné le programme qui pose problème, puis cliquez sur le bouton Fin de tâche.

Problème : vous poulez installer ou désinstaller un programme.

Solution :

procedure d'installation, n'interrompez jamais le programme d'installation en mettant le système hors tension ou en utilisant d'autres procédures aussi radicales vous risquez de provoquer des problèmes logiciels dans le système ou même de l'empêcher de démarrer.

Au cours d'une désinstallation, ne supprimez jamais les fichiers ou les dossiers directement afin de ne pas endommager le fonctionnement du système et de ne pas générer un dysfonctionnement général.

Pour désinstaller correctement un logiciel, procédez comme suit :

1. Sauvegardez tous les documents et les paramètres système associés au logiciel avant de le supprimer.
2. Si le logiciel est fourni avec son propre programme de désinstallation, executez-le directement pour désinstaller le logiciel.
3. Si le programme ne dispose pas de son propre programme de déinstallation, Sélectionnez Applications Panneau de configuration depuis l'icone Rechercher.
4. Dans le Panneau de configuration, Sélectionnez Programmes → Programmes et fonctionnalités.
5. Recherche le programme approprié dans la boîte de dialogue Programmes et fonctionnalités et sélectionnez Désinstaller/Modifier.
6. Suivez les instructions qui s'affichent pour désinstaller le logiciel.

Résolution des incidents liés aux disques durs et optiques

Problème : le lecteur optique ne parvient pas à dire un CD/DVD.

Dépannage et résolution du problème :

1. Vérifie que l'icone du lecteur optique figure dans le gestionnaire des ressources du système d'exploitation. Si tel n'est pas le cas, redémarrez l'ordinateur. Si l'icone n'apparait toujours pas, contactez le service client Lenovo. Sinon, passez à l'étape suivante de cette procédure.
2. Vérifiez que le CD/DVD est correctement inséré dans le lecteur. Si tel n'est pas le cas, réinsérez le CD ou le DVD. Sinon, passez à l'étape suivante de cette procédure.
3. Lisez les specifications de votre ordinateur pour déterminer si le lecteur optique peut effectivement dire ce type de CD ou DVD.
4. Si le CD/DVD est illisible, remplacez-le par un CD/DVD en bon etat (par exemple, un CD/DVD fourni avec I'ordinateur).
5. Si le problème persististe, vérifie que la face de lecture du CD/DVD ne présente pas de défauts.

Problème : la capacité du disque dur, telle que l'indique le système, est inférieure à sa capacité nominale.

Dépannage et résolution du problème : si l'ordinateur est équipé de la fonction OneKey Recovery, la fonction de restauration du système occupe une partie de l'espace disque. Cela peut expliquer pourquoi la capacité du disque dur semble inférieure.

Autre explication technique : la capacité nominale du disque dur est exprimée dans le système decimal par volume de 1 000 octets. Toutefois, la capacité réelle du disque est exprimée dans le système binaire, 1 024 octets (par exemple, la capacité nominale 1 Go est 1 000 Mo, alors que la capacité réelle 1 Go est 1 024 Mo).

La capacité du disque dur affichée sous Windows peut être calculée comme suit :

La capacité nominale du disque dur est de 40 Go et sa capacité réelle doit être: 40 × 1000 × 1000 × 1000 / (1024 × 1024 × 1024) = 37 Go.

Si la partition de maintenance de 3 Go - 3 x 1000 x 1000 x 1000/(1024 x 1024 x 1024) = 2,79 Go est soustraite, vous obtenez la capacité du disque dur du système.

La capacité du disque dur calculée selon cette méthode peut être légément différente de la capacité réelle en raison des règles d'arrondi des totaux.

Remarques spéciales pour la résolution des incidents liés à Windows

Notez les informations suivantes qui peuvent être utiles pour la résolution future des incidents système :

Les pilotes de ce modele d'ordinateur prennt en charge uniquement le système Windows 8.1.

Aide et support Windows

Si vous avez un problème avec le système d'exploitation, consultez le fidier Aide et support Windows. Pour ouvrir le fidier Aide et support Windows, précédez comme suit :

• Sélectionnéz l'icone Paramètres, puis Aide.
• Appuyez sur la touche Windows + F1.

Vous pouvez dire le fjichier Aide et support Windows sur votre ordinateur. Vous pouvez également acceder à l'aide et au support en ligne enclistuant sur I'un des deux liens répertoriés sous Explorer davantage.

BIOS setup utility

Qu'est-ce que le BIOS setup utility ?

Le BIOS setup utility est un logiciel basé sur la ROM. Il communique les informations de base de l'ordinateur et offre des options de configuration des péripériques d'amortage, de sécurité, de mode matériel et d'autres préférences.

Comment puis-je demarrer le BIOS setup utility ?

Pour démarrer le BIOS setup utility :

1. Éteignez l'ordinateur.
2. Appuyez à plusieurs reprises sur la touche F1 et relâchéz-la lors de la mise sous tension de l'ordinateur pour démarrer le programme Utilitaire de réglage.

Comment puis-je changer le mode d'amorçage?

Il existe deux modes d'amorçage : UEFI et Legacy. Pour changer le mode d'amorçage, démarrez le BIOS setup utility et Sélectionnez Startup → Boot Priority, puis configurez le mode d'amorçage pour prendre en charge UEFI ou Legacy dans le menu d'amorçage.

Quand doit je modifier le mode d'amorçage?

Le mode d'amorçage par défaut pour votre ordinateur est le mode UEFI. Si vous ne veez installer un système d'exploitation hérierte de Windows (tous les systèmes d'exploitation précédant Windows 8.1) sur votre ordinateur, vous ne devez changer le mode d'amorçage pour prendre en charge Legacy. Il est impossible d'installer le système d'exploitation Windows si vous ne modifiez pas le mode d'amorçage.

Exécution des tâches de maintenance quotidiennes

Nettoyage des composants de l'ordinateur

Étant donné que la plupart des composants de l'ordinateur sont constitués de circuits imprimés sophistiqués, il est important de nettoyer régulièrement l'ordinateur et ses alentours pour éviter l'accumulation de poussière. Pour nettoyer les composants, utilisez les éléments suivants : un aspirateur, un chiffon doux en coton, de l'eau pure (eau douce ou distillée de préférence) et des cotons-tiges

Attention : avant de nettoyer l'ordinateur, débranchez-le. Nettoyez l'ordinateur à l'aide d'un chiffon doux humide. N'utilise pas de nettoyants liquides ou en aérosol qui peuvent contir des substances inflammables.

Remarque : ne vaporisez pas la solution de nettoyage directement sur l'écran afin de ne pas endommager l'ordinateur et l'écran. Nettoyez l'écran uniquement avec des produits adaptés et suivez les instructions fournies avec le produit.

Pour nettoyer les composants informatiques,procédez comme suit :

• Élimine la poussière en passant un chiffon doux sur l'ordinateur, l'écran, l'imprimante, les haut-parleurs et la souris.
• Passez l'aspirateur dans les recoins inaccessibles.
• Pour nettoyer correctement le clavier, mettez l'ordinateur hors tension et frottez doucement avec un chiffon humide. Attendez que le clavier soit complètement sec pour l'utiliser à nouveau.

Évitez absolutement de :

• Laisser de l'eau s'infiltrer dans l'ordinateur
  Utiliser un chiffon trop humide
  Projeter de I'eau directement sur I'ecran ou a l'intérieur de I'ordinateur

Le moniteur LCD doit être nettoyé tous les jours. Passez quotidiennement un chiffon sec sur l'écran et le clavier pour éliminer la poussière. Maintenez toutes les surfaces propres et éliminez les taches de graisse.

Guide de remplacement des éléments matériels

Ce chapitre porte sur :

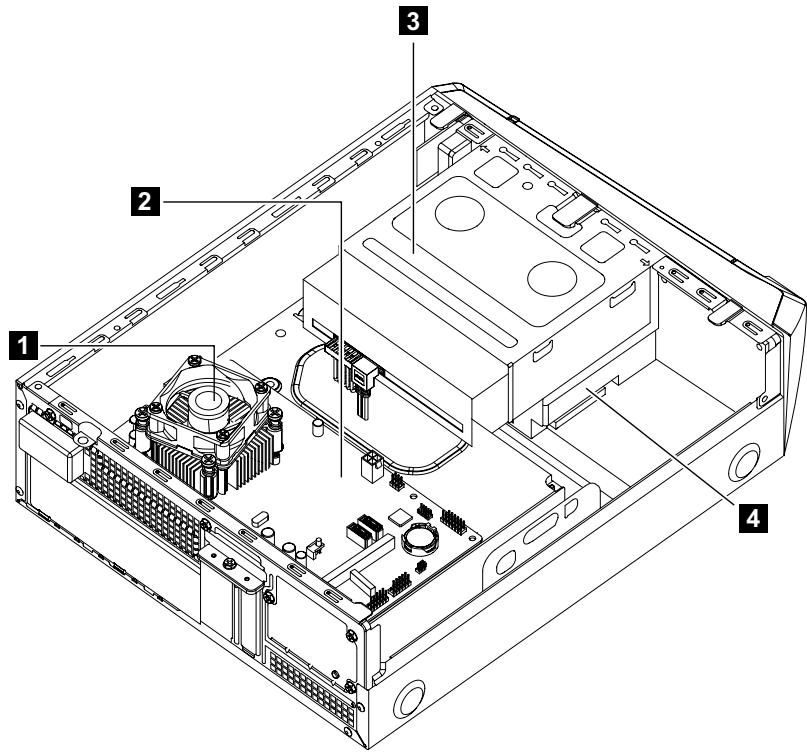

Identification des composants internes

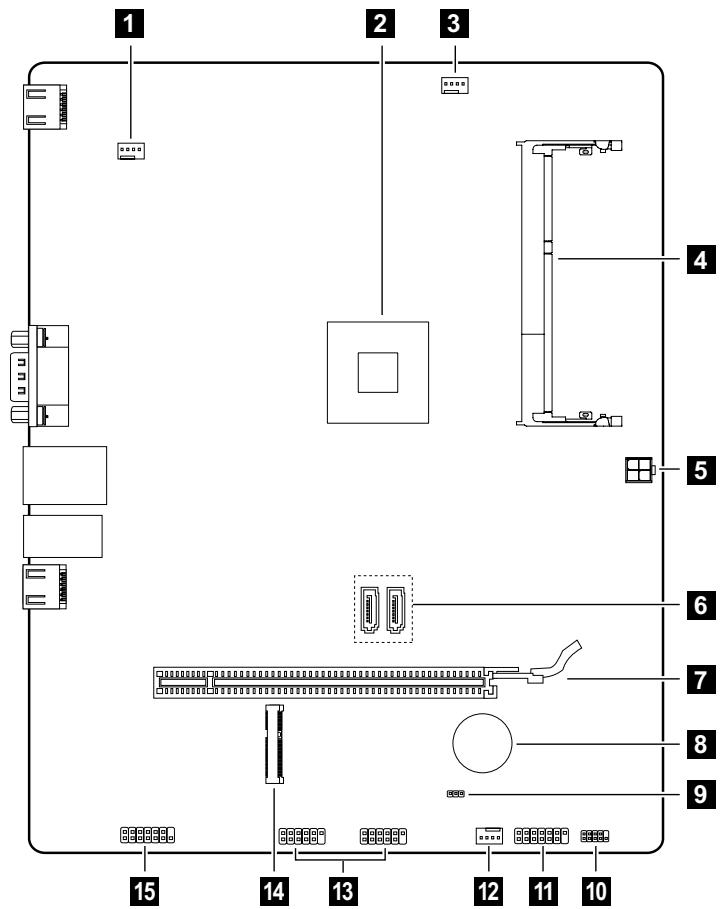

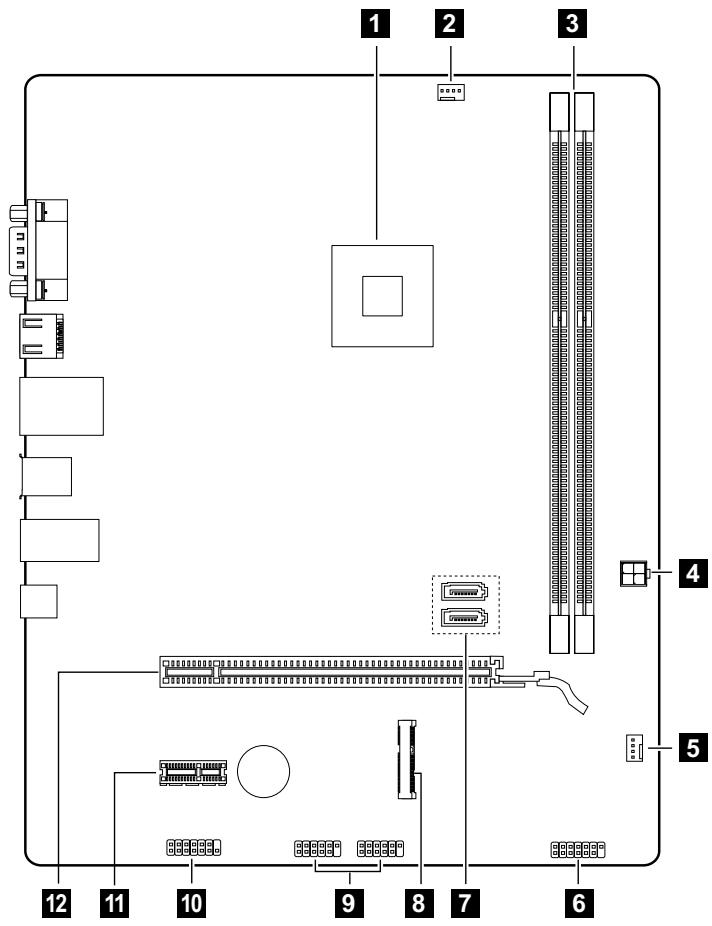

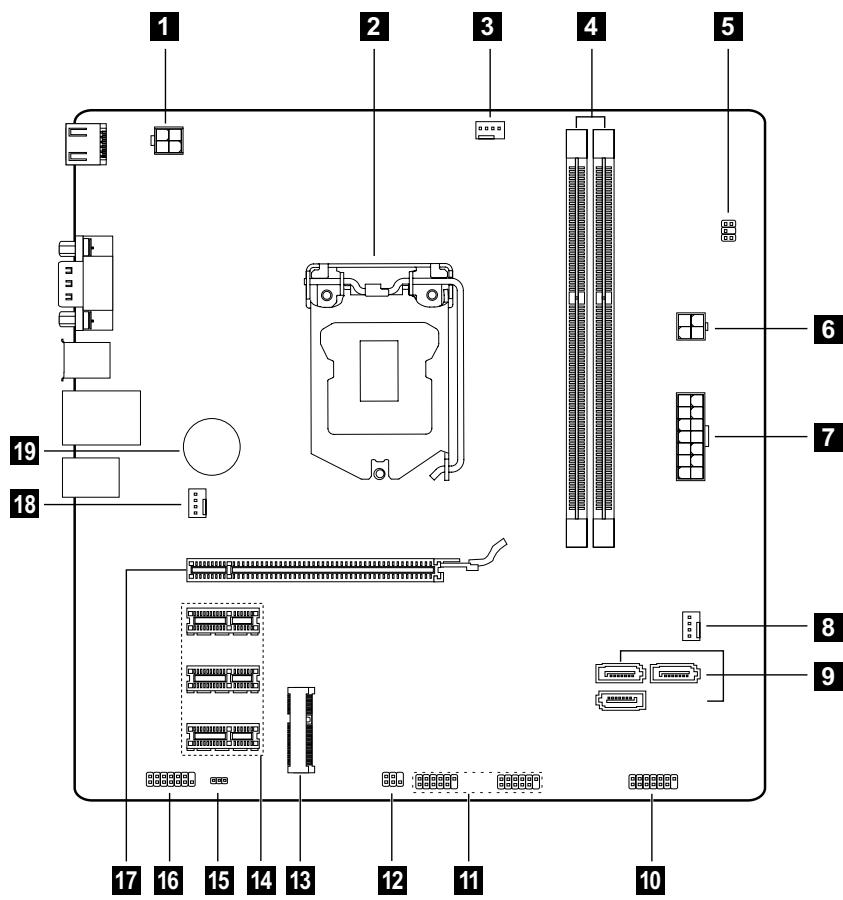

Identification des éléments de la carte système

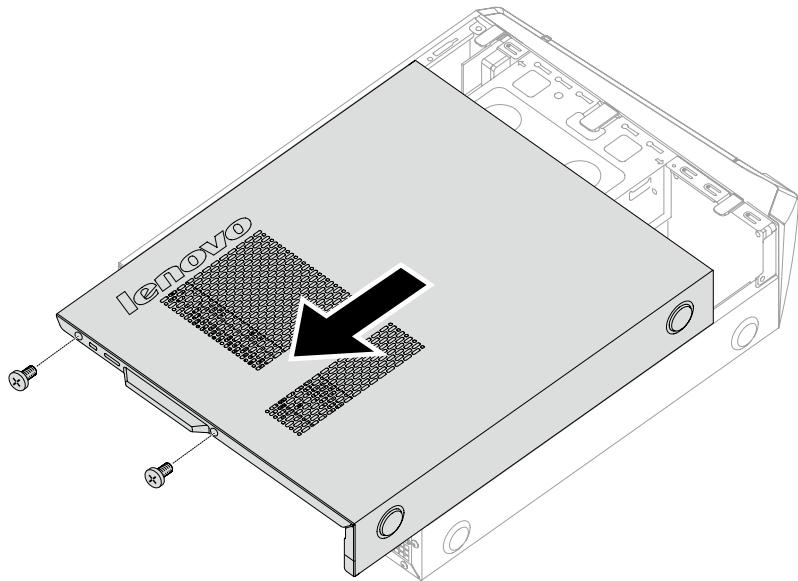

Retrait du capot de l'ordinateur

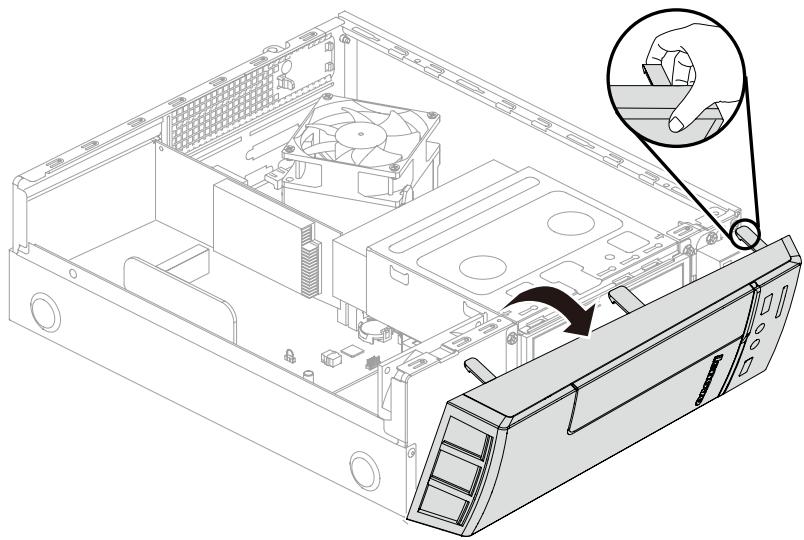

Retrait du cache avant

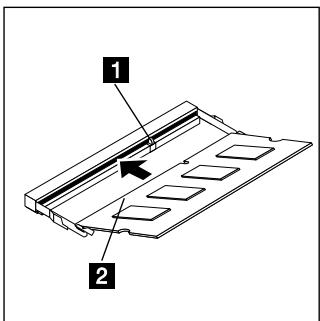

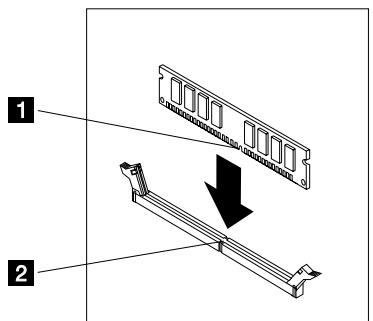

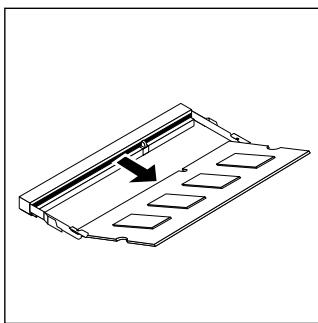

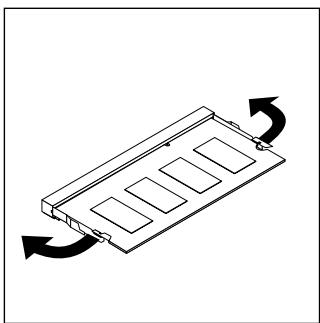

Remplacement d'un module de mémoire

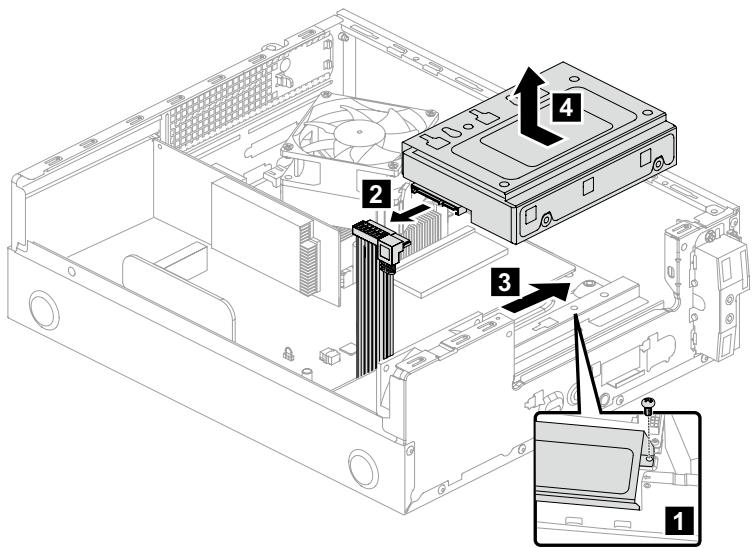

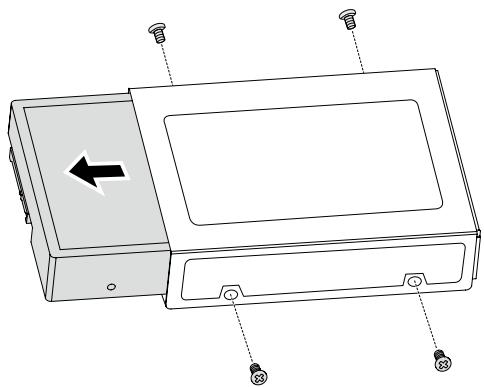

Remplacement d'un disque dur

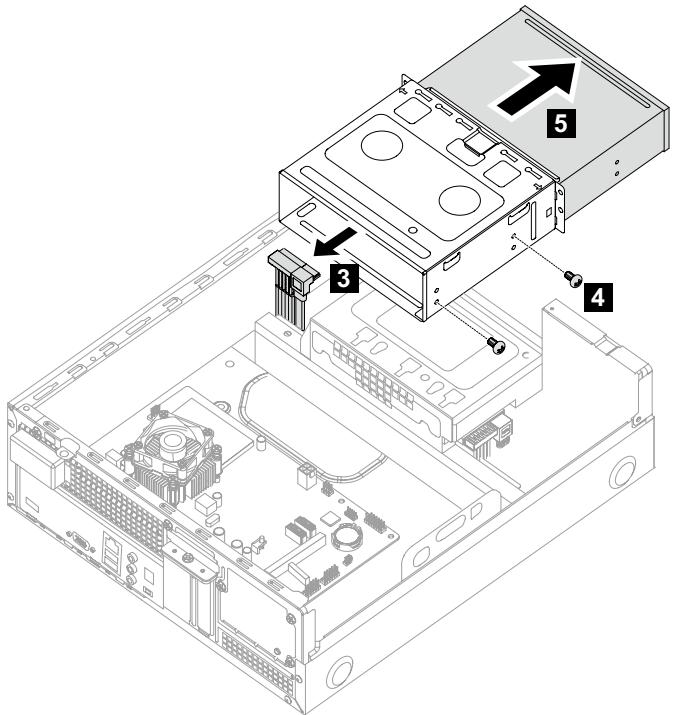

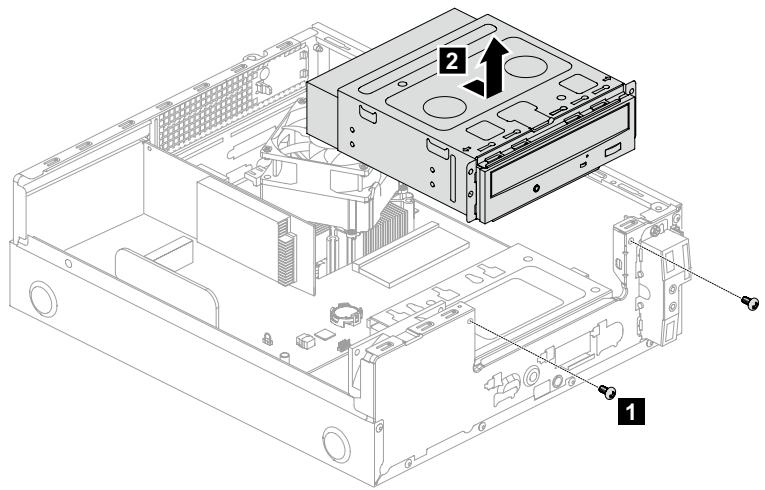

Remplacement de l'unité optique
Remplacement du clavier et de la souris

Présentation

Ce guide s'aussée aux clients qui remplacent les Customer Replaceable Units (Unités replácables par le client) et aux techniciens de maintenance qualifiés charges de remplacer les Field Replaceable Units (Unités replácables sur site). Dans ce guide, ces unités seront souvent désignées par le terme « composant »

Remarque: le personnel de maintenance qualifié doit consulter le manuel Hardware Maintenance Manual (HMM) pour obtenir des informations sur la commande de composants.

Ce guide ne présente pas les procédures relatives à tous les composants.
Le remplacement des cordons et câbles, des commutateurs et de certains éléments mécaniques peut être réalisé par les techniciens de maintenance qualifiés sans se référer à des procédures détaillées.

Remarque : n'utilisez que des composants fournis par Lenovo®.

La description de la carte tuner TV s'applique uniquement aux ordinateurs sur lesquels une telle carte est installée. Elle ne concerne pas les modèles non dotés de cette carte.

Ce guide présente les procédures de remplacement des composants suivants :

• Modules de mémoire
  Disque dur
• Lecteur optique
• Clavier, souris (câblés)

Consignes de sécurité concernant le remplacement des unités CRU

N'ouvre pas l'ordinaire ou ne tentez pas d'effectuer des réparations avant d'avoir lu les « consignes de sécurité » figurant dans le manuel Consignes de sécurité et déclaration de garantie fourni avec l'ordinaire. Si vous ne disposez plus du manuel Consignes de sécurité et déclaration de garantie, vous pouvez l'obtenir en ligne sur le site Web de l'assistance technique, http://support.lenovo.com.

Autres sources d'informations

Si vous avez accès à Internet, vous trouvrez sur le Web les informations les plus récentes concernant votre ordinateur.

Il s'agit des informations suivantes :

• Retrait et installation des unités CRU
  Publications
  Résolution des incidents
• Informations sur les composants
• Liens vers d'autres sources d'informations pratiques

Pour acceder à ces informations, visitez le site http://support.lenovo.com.

Outils nécessaires

Pour démonter l'ordinateur, vous doivent disposer des outils suivants :

• Bracelet de mise à la masse et tapis conducteur pour éviter les décharges electrostatiques
  Tournevis à tête plate
• Tournevis cruciforme
• Tournevis à tête hexagonale
  Tournevis à tête plate en plastique
• Pinces fines en plastique

Remarque: la taille des vis des différents composants varie. Au cours du démontage, regroupez les vis avec les composants correspondants afin d'eviter toute erreur lors de la réinstallation des composants.

Manipulation des composants sensibles à l'électricité statique

Si I'électricité statique ne présente pas de danger pour vous, elle peut endommager gravement les composants de l'ordinateur.

Lorsque vous remplacez une piece, n'ouvrez pas l'emballage antistatique contenant le nouveau composant tant que celui qui est défectueux n'a pas eté rétiè de l'ordinaireur et que vous n'étés pas pré t à installer le nouveau.

Lorsque vous manipuez les composants, prenez les précautions énoncées ci-après afin d'éviter tout endommagement par l'électricité statique :

• Limitez vos mouvements. Les mouvements contribuient à générer de l'électricité statique autour de vous.
• Manipuez toujours les composants de l'ordinateur avec précaution. Tenez les cartes, les modules de mémoire, les cartes principales et les microproessesurs par les côts. Ne touche jamais les circuits imprimés.
• Empêchez d'autres personnes de toucher les autres composants de l'ordinateur.
• Avant d'installer un composant de remplacement, mettez en contact son emballage artistatique avec le cache métallique d'un emplacement d'extension ou toute autre surface métallique non peinte de l'ordinateur pendant au moins deux secondes afin de réduire l'électricité statique présente dans l'emballage et dans votre corps.
• Dans la mesure du possible, retirez le nouveau composant de son emballage antistatique et installez-le directement dans l'ordinateur sans le poser. Sinon, posez l'emballage antistatique contenant le composant sur une surface plane et lisse et placez le composant dessus.
• Ne posez pas le composant sur le capot de l'ordinateur ou sur toute autre surface métallique.

Emplacements

Cette section fournit des illustrations permettant de localiser les connecteurs, les contrôles et les composants de l'ordinateur. Pour enlever le capot de l'ordinateur, voir « Retrait du capot de l'ordinateur »

Emplacement des composants et des connecteurs

Reportez-vous aux illustrations ci-dessous pour localiser les composants et connecteurs de l'ordinateur.

Composants internes

Les illustrations ci-dessous montrent les composants internes de l'ordinateur.

1 Dissipateur de chaleur et ventilateur de l'UC

3 Unité et baie de disque optique

2 Carte système

4 Disque dur

Identification des éléments de la carte système

La carte système (appelée parfois Carte mère) est la principale carte de circuit imprimé de l'ordinateur. Elle fournit les fonctions de base et prend en charge divers péripériques installés en usine ou que vous pouvez installer ultérieurement.

Lenovo H30-00

1 Embase du ventilateur du système
3 Embase du ventilateur du microprocesseur
5 Connecteur d'alimentation de l'unité de disque dur et de l'unité de disque optique

2 Microprocesseur et dissipateur de chaleurur
4 Connecteur mémoire
6 Connecteurs SATA (2)

7 Emplacement de carte graphique PCI Express X 16
9 Cavalier d'effacement CMOS matériel
11 Connecteur du panneau avant
3 Connecteurs USB frontaux (2)
15 Connecteur audio frontal

8 Batterie
10 Embase de débogage LPC
2 Embase du ventilateur d'alimentation
14 Emplacement mini PCI-E

Lenovo H30-05

1 Microprocesseur et dissipateur de chaleur

2 Embase du ventilateur du microprocesseur

3 Emplacements de mémoire (2)
5 Cavalier d'effacement CMOS
7 Connecteurs SATA (2)
9 Connecteurs USB frontaux (2)
11 Emplacement de carte graphique PCI Express X 1

4 Connecteur d'alimentation de I'unité de disque dur
6 Connecteur du panneau avant
8 Emplacement mini PCI-E
Connecteur audio frontal
2 Emplacement de carte graphique PCI Express X 16

Lenovo H30-50

1 Connecteur d'alimentation 12 V
3 Embase du ventilateur du microprocesseur

2 Microprocesseur et dissipateur de chaleur
4 Emplacements de mémoire (2)

5 Embase du capteur thermique
7 Connecteur d'alimentation
9 Connecteurs SATA (3)
11 Connecteurs USB frontaux (2)
3 Emplacement mini PCI-E
15 Cavalier d'effacement CMOS
17 Emplacement de carte graphique PCI Express X 16
19 Batterie

6 Connecteur d'alimentation de l'unité de disque dur
8 Embase du ventilateur d'alimentation
10 Connecteur du panneau avant
12 Embase de débogage LPC
14 Emplacements de carte PCI Express x1 (3)
16 Connecteur audio frontal
18 Embase du ventilateur du système

Remplacement du matériel

Attention: ne retirez pas le capot de l'ordinaire et ne tentez pas non plus d'effectuer des réparations avant d'avoir lu les « consignes de sécurité » dans le manuel Consignes de sécurité et déclaration de garantie fourni avec l'ordinaire ou dans le document Hardware Maintenance Manual (HMM) de l'ordinaire. Pour obtenir des exemplaires du manuel Consignes de sécurité et déclaration de garantie ou du manuel HMM, accédez au site Web de l'assistance http://support.lenovo.com.

Remarque : n'utilisez que des composants fournis par Lenovo.

Informations generales

Instructions à suivre avant le démontage

Avant de procéder au démontage, effectuez les tâches suivantes :

1. Mettez le système et tous les périhériques hors tension.
2. Debranchez tous les cordons d'alimentation et d'interface de l'ordinateur.
3. Placez le système sur une surface plate et stable.

Retrait du capot de l'ordinateur

Attention : mettez l'ordinateur hors tension et attendez 3 à 5 minutes pour lui permettre de refroidir avant desteroler le carter.

Pour enlever le capot de l'ordinateur :

1. Retirez les supports (disquettes, CD, ou cartes mémoire) des unités, arrêtez le système d'exploitation et mettez hors tension l'ordinateur, ainsi que tous les périhériques connectés.
2. Débranche tous les cordons d'alimentation du secteur.
3. Déconnectez tous les cables raccordés à l'ordinateur. Il s'agit des cordons d'alimentation, des cables d'entrée-sortie et des autres cables connectés à l'ordinateur. Voir « Localisation des connecteurs à l'arrière de l'ordinateur »
4. Retirez les 2 vis de fixation du capot à l'arrête du chassinis.
5. Faites glisser le capot vers l'arrière du chassin pour le retirer.

Remarque : pour cette procédure, nous vous recommendons demettre l'ordinateur sur une surface plane et stable.

Retrait du cache avant

Pourzheimerlecacheavant:

1. Retirez le capot de l'ordinateur. Voir « Retrait du capot de l'ordinateur »

Remarque : pour cette procEDURE, nous vous recommendons demettre l'ordinateur sur une surface plane et stable.

1. Retirez le cache avant en liberant les trois languettes en plastique dans le chassis et en le poussant vers l'extérieur, comme indiqué.

1. Pour remonter le cache, alignez les languettes en plastique sur l'arrière du cache en faisant correspondre les orifices dans le chassin, puis en les enclenchant dans la partie supérieure et la partie inférieure de ce dernier.
2. Voir « Fin de l'installation »

Remplacement de l'unité optique

Attention: ne retirez pas le capot de l'ordinaire et ne tentez pas non plus d'effectuer des réparations avant d'avoir lu les « consignes de sécurité » dans le manuel Consignes de sécurité et déclaration de garantie fourni avec l'ordinaire ou dans le document Hardware Maintenance Manual (HMM) de l'ordinaire. Pour obtenir des exemplaires du manuel Consignes de sécurité et déclaration de garantie ou du manuel HMM, accédez au site Web de l'assistance http://support.lenovo.com.

Pour remplaçer l'unité optique

1. Retirez le capot de l'ordinateur. Voir « Retrait du capot de l'ordinateur »
2. Retirez le cache avant. Voir « Retrait du cache avant »
3. Retirez les 2 vis de fixation de la baie de l'unité de disque optique au chassin. 1
4. Glissez la baie de l'unité de disque optique vers l'extérieur, puis soulevez-la. 2

1. Déconnectez les cables de données et d'alimentation à l'arrière de l'unité optique. 3
2. Retirez les 2 vis qui maintainnent l'unité optique dans la baie de l'unité optique et poursze l'unité optique tout droit hors de la baie de disque.

1. Glissez la nouvelle unité optique dans la baie par l'avant, puis fixez-la sur la baie à l'aide des vis.
2. Connectez les cables de données et d'alimentation sur la nouvelle unité optique.
3. Remettez la baie de l'unité de disque optique en place, puis poussez-la et fixez-la à nouveau à l'aide des vis.
4. Remontez le cache avant. Voir « Retrait du cache avant »
5. Voir « Fin de l'installation »

Remplacement du disque dur

Attention : ne retirez pas le capot de l'ordinaire et ne tentez pas non plus d'effectuer des réparations avant d'avoir lu les « consignes de sécurité » dans le manuel Consignes de sécurité et déclaration de garantie fourni avec l'ordinaire ou dans le document Hardware Maintenance Manual (HMM) de l'ordinaire. Pour obtenir des exemplaires du manuel Consignes de sécurité et déclaration de garantie ou du manuel HMM, accédez au site Web de l'assistance http://support.lenovo.com.

Pour remplacer le disque dur

1. Retirez le capot de l'ordinateur. Voir « Retrait du capot de l'ordinateur »
2. Retirez le cache avant. Voir « Retrait du cache avant »
3. Retirez la baie de l'unité de disque optique. Reportez-vous à « Remplacement de l'unité optique »
4. Retirez les vis de fixation de l'unité de disque dur au chassin.
5. Glissez la baie de l'unité de disque dur vers l'extérieur, puis souvezez-la. Déconnectez les cables de données et d'alimentation du disque dur.

1. Retirez les 4 vis de fixation du disque dur à la baie de l'unité.
2. Sortez le disque dur de la baie.

1. Installez le nouveau disque dur.

(1) Insérez le nouveau disque dur dans la baie de l'unité.
(2) Fixez les 4 vis sur la baie de disque.
9. Branchez les cables de données et d'alimentation sur le nouveau disque dur.
10. Alignez la baie du disque dur, puis glissez-la à l'intérieur. Remontez-la dans le chassin à l'aide des vis.
11. Remontez la baie de l'unité de disque optique. Reportez-vous à « Remplacement de l'unité optique »
12. Remontez le cache avant. Voir « Retrait du cache avant »
13. Voir « Fin de l'installation »

Remplacement d'un module de mémoire

Attention: ne retirez pas le capot de l'ordinaire et ne tentez pas non plus d'effectuer des réparations avant d'avoir lu les « consignes de sécurité » dans le manuel Consignes de sécurité et déclaration de garantie fourni avec l'ordinaire ou dans le document Hardware Maintenance Manual (HMM) de l'ordinaire. Pour obtenir des exemplaires du manuel Consignes de sécurité et déclaration de garantie ou du manuel HMM, accédez au site Web de l'assistance http://support.lenovo.com.

Pour remplacer un module de mémoire :

1. Retirez le capot de l'ordinateur. Voir « Retrait du capot de l'ordinateur »

Remarque : pour cette procédure, nous vous recommendons demettre l'ordinateur sur une surface plane et stable.

1. Localisez les connecteurs de module de mémoire. Voir « Localisation des composants »

Pour le Lenovo H30-00, reportez-vous aux instructions ci-dessous :

1. Retirez le module de mémoire à replacer en ouvrant les clips de retenue, comme indiqué.

1. Insérez l'extrémité avec l'encoche du nouveau module mémoire dans son emplacement. Appuyez fermement sur le module mémoire effet que les pivoter jusqu'à ce qu'il s'enclenche. Assurez-vous que le module mémoire est bien en place dans son emplacement et ne rouge pas facilement.

1. Voir « Fin de l'installation »

Pour les Lenovo H30-05 et H30-50, reportez-vous aux instructions cédessous :

1. Retirez le module de mémoire à replacer en ouvrant les clips de retenue, comme indiqué.

1. Placez le nouveau module de mémoire sur le connecteur de mémoire. Veillez à aligner l'encôche 1 du module de mémoire sur le repère du connecteur 2 sur la carte système. Poussez le module de mémoire dans le connecteur jusqu'à ce que les clips de retenue se ferment.

1. Voir « Fin de l'installation »

Remplacement du clavier et de la souris

Pour remplacer le clavier :

1. Retirez les supports (disquettes, CD, ou cartes mémoire) des unités, arrêtez le système d'exploitation et mettez hors tension l'ordinateur, ainsi que tous les périphériques connectés.
2. Débranche tous les cordons d'alimentation du secteur.
3. Localisez le connecteur du clavier. Voir « Localization des connecteurs à l'arrière de l'ordinateur » et « Localization des connecteurs à l'avant de l'ordinateur »

Remarque : votre clavier sera connecté sur le connecteur USB à l'avant ou à l'arrête de l'ordinateur.

1. Débranchez le cable du clavier défectueux de l'ordinateur et raccordez le cable du nouveau clavier au même connecteur.
2. La souris peut être remplacée de la même manière.

Fin de l'installation

Après avoir remplaced les composants, vous devez fermer le capot de l'ordinateur et reconnectcer les cables et les cordons téléphonique et d'alimentation. Selon le composant remplace, il se peut que vous deviez valider les informations mises à jour dans l'utilitaire de configuration. Voir « Démarrage de l'utilitaire de configuration » dans le Manuel d'entretien du matériel (Hardware Maintenance Manual).

Pour terminer l'installation des composants :

1. Vérifiez que tous les composants ont été réinstallés correctement et qu'aucune vis ou qu'aucun outil n'est resté dans l'ordinateur. Voir « Localisation des composants », « Vue avant du chassin » et « Vue arrêté du chassin » pour l'emplacement des divers composants.

2. Vérifiez le routage des cables avant de replacer le capot.

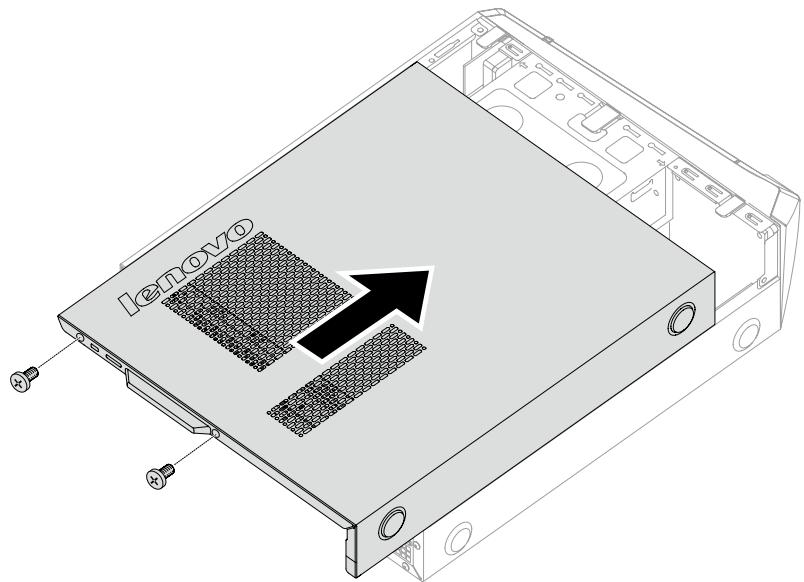

3. Placez le capot de l'ordinateur sur le chassinis afin d'engager les guides au bas du capot de l'ordinateur dans les glissières. Poussez le capot pour le verrouiller. Refixez les 2 vis sur le chassinis.

1. Reconnectez les cables externes et les cordons d'alimentation à l'ordinateur. Voir « Localisation des connecteurs à l'arrière de l'ordinateur » et « Localisation des connecteurs à l'avant de l'ordinateur »

Remarque : dans pratiquement toutes les régions du monde, Lenovo demande de returner les CRU défectueuses. Les informations à ce sujet sont fournies avec l'unité ou quelques jours après sa réception.

Déclaration

Nous you remercions d'utiliser les produits Lenovo.

Lisez attentivement tous les documents fournis avec l'ordinateur avant d'installer ou d'utiliser le produit pour la première fois. Lenovo n'est pas responsable des pertes, sauf celles provoquées par une installation et les opérations exécutées par un technicien de maintenance Lenovo. Vous étés responsable des conséquences du non-respect des instructions et des conditions d'utilisation du produit, telles qu'indiquées dans les manuels fournis avec l'ordinateur, ou de l'utilisation inappropriée du produit.

Ce manuel peut contenir des inexactitudes techniques ou des erreurs typographiques. Les informations du document sont mises à jour régulièrement. Ces modifications sont intégrées dans les nouvelles éditions de la publication. Pour offrir de favoriers services, Lenovo se reserve le droit d'améliorer et/ou de modifier les produits et les programmes logiciels décrits dans les manuels fournis avec l'ordinateur, ainsi que le contentu du manuel à tout moment et sans préavis.

Les manuels fournis avec l'ordinateur visent à vous aider à utiliser correctement les produits Lenovo. Pour la configuration du produit, reportez-vous au contrat associé (s'il existe), à la liste des éléments du produit ou constatéz le distributeur du produit.

Le contenu des manuels fournis avec l'ordinateur est protégé par des lois de copyright. Aucun des manuels fournis avec l'ordinateur ne peut être produit ou transcrit par n'importe quel procédé ou traduit dans une autre langue sans autorisation préalable de Lenovo.

L'interface logicielle et la configuration des fonctions et du matériel décrites dans les manuels fournis avec l'ordinateur peuvent ne pas correspondre exactement à la configuration de l'ordinateur que vous avez achetié. N'hésitez pas à nous contacter concernant les manuels fournis avec l'ordinateur. Pour toutes dernières informations ou pour toute question ou tout commentaire, contactez Lenovo ou visitez le site Web Lenovo :

Site Web de maintenance : http://support.lenovo.com

Marques commerciales

Lenovo et le logo Lenovo sont des marques commerciales de Lenovo aux États-Unis et dans d'autres pays.

Microsoft, Windows et Windows Vista sont des marques commerciales du groupe de sociétés Microsoft.

Intel Inside est une marque d'Intel Corporation aux Etats-Unis et dans d'autres pays.

AMD, le logo AMD Arrow, ATI, AMD Athlon, AMD LIVE!, AMD Opteron, AMD Phenom, AMD Sempron, Catalyst, Cool 'n' Quiet, CrossFire, PowerPlay, Radeon et The Ultimate Visual Experience sont des marques commerciales d'Advanced Micro Devices, Inc.

Les autres noms de société, de produit ou de service cités dans ce document ou dans les autres publications Lenovo peuvent être des marques commerciales ou des marques de service d'autres sociétés.

Tous droits réservés.

Les noms ou les marques de certaines sociétés mentionnées dans les manuels fournis avec l'ordinateur ou ce document n'indiquent pas nécessairement que le logiciel ou le matériel associé est fourni. La configuration réelle du produit dépend de la description de la liste des éléments.

Déclaration Energy Star

ENERGY STAR® est un programme conjoint de l'agence de protection de l'environnement américain et du département de l'énergie américain ayant pour but d'économiser de l'argent et de protéger l'environnement par l'intémediaire de pratiques et de produits éco-energétiques.

Lenovo est fier demettreàdispositionde ses clientsdes produitscomportant une identificationde conformiteavecENERGYSTAR.Lesdifferentypesdarmachines suivantes ontéteconçusetestésen vue de seconformeraux exigences duprogrammeENERGYSTAR,etce pourles ordinateurs au momentde la fabrication.Pourplusd'informationsau sujetdesstatistiquesENERGYSTAR pour les ordinateursLenovo，accedezau sitehttp://www.lenovo.com.

90B8
90BJ
90C2

En utilisant des produits conformes au programme ENERGY STAR et en utilisant les fonctionnalités de gestion d'énergie de votre ordinateur, vous réduisez la consommation d'électricité. La réduction de la consommation d'énergie contribue à réaliser des économies financières potentielles, à préserver l'environnement et à réduire les émissions de gaz à effet de serre.

Pour plus d'informations sur ENERGY STAR, accededez au site :

http://www.energystar.gov.

Lenovo you encourage à faire d'une utilisation rationnelle de l'énergie partie intégrante de vos opérations jouralières. Pour s'efforcer d'aller dans ce sens, Lenovo a préconfigured les fonctionnalités suivantes de gestion d'énergie pour qu'elles soient activées lorsque votre ordinateur a été inactif pendant une durée déterminée :

Fonctionnalités de gestion d'énergie ENERGY STAR, par le système d'exploitation.

Microsoft Windows Vista, Windows 7, Windows 8 et Windows 8.1

Plan d'alimentation : équilibré

• Mettre l'écran hors tension : après 10 minutes

• Mettre l'ordinateur en mode Veille : après 25 minutes
  Paramètres d'alimentation avances :

• Mettre les disques durs hors tension : après 20 minutes

• Hibernation : jamais

Pour sortir votre ordinateur du mode Veille ou du mode Standby du système, appuyez sur n'importe qu'elle touche de votre clavier. Pour plus d'informations au sujet de ces paramètres, reportez-vous au système d'informations Aide et support Windows.

Activation du mode de conformité ErP

Vous pouvez activer le mode de conformité à la directive sur les produits relatifs à l'énergie (ErP) via le menu Power du programme Utilitaire de réglage. Ce mode permet de réduire la consommation électrique lorsque l'ordinateur est en mode veille ou éteint.

Pour activer le mode de conformité ErP dans le programme Utilitaire de réglage, procédez de la manière suivante :

1. Appuyez à plusieurs reprises sur la touche F1 et relâchéz-la lors de la mise sous tension de l'ordinateur pour démarrer le programme Utilitaire de réglage.

2. Dans le menu principal du programme Utilitaire de réglage, Sélectionnez Power → ErP et appuyez sur Enter.

3. Sélectionnez Enabled et appuyez sur Enter.

4. Appuyez sur F10 pour enregistrer les modifications et quitter le programme Utilitaire de réglage. Appuyez sur Enter lorsque vous étes invite à confirmier.

Remarque : si le mode de conformité ErP est activé, vous ne pouvez réactiver l'ordinateur qu'en appuyant sur le commutateur d'alimentation.

Sous le système d'exploitation Windows 8 ou Windows 8.1, vous doivent également désactiver la fonction Démarrage rapide pour répondre aux conditions de compatibilité ErP d'extinction.

Pour désactiver la fonction Démarrage rapide, procédez comme suit :

1. Sélectionnez Applications Panneau de configuration dans l'icone Rechercher.
2. Dans le Panneau de configuration,CHOISSEZ Tous les Panneaux de configuration Options d'alimentation.
3. Sélectionnez Choisir l'action des boutons d'alimentation dans la boîte de dialogue contextuelle.
4. Choisissez l'option Modifier des paramètres actuellément non disponibles, etdécochez l'option Activer le démarrage rapide dans la liste Paramètres d'arrêt.

Des informations complémentaires, telles que requises par le règlement UE 617/2013 mettant en œuvre la directive 2009/125/CE concernant les exigences en matière d'écoconception pour les ordinateurs et les serveurs, sont accessibles ici: www.lenovo.com/ecodeclaration.

Avis relatifs aux émissions électroniques

Les informations suivantes se rapportent au type de machine Lenovo :

90B8
90B9
90BJ
90C2

Déclaration de conformité de la Federal Communications Commission (FCC)

Cet équipement a eté testé et jugé conforme aux limites d'un apparéil numériques de classe B, conformément à la section 15 des règlementations de la FCC. Ces

limites sont conçues pour offrir une protection raisonnable aux interférences nuisibles dans une installation résidentielle. Cet équipement génére, utilise et peut émettre de l'énergie de radiofréquence et, s'il n'est pas installé et utilisé conformément aux instructions, peut provoquer des interférences nuisibles aux communications radio. Toutefois, il n'est pas garantie que des interférences ne seroduiront pas dans une installation particulière. Si cet équipement provoque des interférences nuisibles à la réception de la radio ou de la télévision, ce que vous pouvez déterminer en éteignant et en rallumant l'opération, l'utiliseur est encouragé à corriger les interférences selon l'une ou plusieurs des méthodes suivantes :

• Réorientez ou déplacez l'antenne de réception.
  Augmentez l'espace entre l'équipement et le récepteur.
• Connectez l'équipement sur une prise murale d'un circuit différent de celui auquel le récepteur est raccordé.
• Consultez un distributeur ou un représentant de service/agree pour obtenir de l'aide.

Lenovo ne saurait être tenu responsable des interférences radio ou télévisuelles provoquées par l'utilisation d'autres câbles et connecteurs que ceux recommendés ou des changements ou modifications non agrées apportés à cet équipement.

Les changements ou modifications non agrés pourraient annuler l'autorisation de l'utilisateur à utiliser cet équipement.

Cet apparéil est conforme à la section 15 des réglementations de la FCC.

L'utilisation est soumise aux deux conditions suivantes : (1) cet apparéil ne doit pas provoquer d'interférences nuisibles, et (2) cet apparéil doit tolérer les interférences reçues, y compris des interférences qui pourrait provoquer un fonctionnement indésirable.

Partie responsable :

Avis réglementaire du Mexique
