VL 440.1 - Ventilateur ALPATEC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Ventilateur sur pied
Marque	ALPATEC
Modèle	VL 440.1
Alimentation	220-240 V, 50 Hz
Puissance	55 W
Nombre de vitesses	3 (Faible, Moyen, Fort)
Débit d'air	3900 m³/h
Diamètre de la corbeille	400 mm
Hauteur maximale	135 cm
Oscillation	Oui (bouton sur le moteur)
Inclinaison	Réglable (angle modifiable)
Pied	Réglable en hauteur
Base	Plastique, deux parties
Corbeille avant	Avec clips de sécurité (4)
Corbeille arrière	Fixation par écrou
Hélice	Lavable à l'eau chaude
Entretien	Débrancher avant nettoyage ; chiffon doux
Sécurité	Ne pas immerger ; grille obligatoire ; usage intérieur
Utilisation	Intérieur uniquement
Accessoires fournis	Vis, écrous, base, pied, corbeilles, hélice

FOIRE AUX QUESTIONS - VL 440.1 ALPATEC

Comment assembler le ventilateur VL 440.1 ?

Suivez les étapes dans l'ordre : assemblez la base (deux parties), fixez le pied avec les vis, puis le moteur. Ensuite, montez la corbeille arrière, l'hélice, et la corbeille avant avec les clips. Voir le schéma dans la notice.

Comment régler la vitesse ?

Appuyez sur le bouton de vitesse : position 0 (arrêt), 1 (faible), 2 (moyen), 3 (fort). Ne jamais enfoncer deux boutons en même temps.

Comment activer l'oscillation ?

Appuyez sur le bouton d'oscillation situé en haut du bloc moteur pour activer ; tirez dessus pour arrêter.

Comment nettoyer le ventilateur ?

Débranchez l'appareil. L'hélice peut être lavée à l'eau chaude avec un produit doux. Les corbeilles se nettoient avec une brosse souple ou un chiffon doux. Le moteur et le pied s'essuient avec un chiffon doux. Assurez-vous que tout soit sec avant de remonter.

Puis-je utiliser le ventilateur à l'extérieur ?

Non, cet appareil est destiné à un usage domestique à l'intérieur uniquement. Ne pas l'exposer à la pluie ou à l'humidité.

Comment ajuster la hauteur du pied ?

Desserrer la vis de fermeture sur le pied, régler la hauteur souhaitée, puis resserrer la vis.

Que faire si le ventilateur ne fonctionne pas ?

Vérifiez que l'appareil est bien branché et que la prise fonctionne. Assurez-vous que le bouton de vitesse est sur une position (1,2,3). Si le problème persiste, contactez un réparateur agréé et ne démontez pas l'appareil vous-même.

Comment démonter le ventilateur pour le rangement ?

Suivez les instructions d'assemblage dans l'ordre inverse. Retirez d'abord la corbeille avant, puis l'hélice, la corbeille arrière, le moteur, le pied et la base.

Puis-je laver les pales à l'eau ?

Oui, les pales (hélice) peuvent être lavées à l'eau chaude avec un produit nettoyant doux. Essuyez et séchez complètement avant de remonter.

Quelle est la puissance du ventilateur ?

La puissance est de 55 W. Le débit d'air est de 3900 m³/h.

MODE D'EMPLOI VL 440.1 ALPATEC

ALPATEC you folicite d'avoir choisi ce produit et vous remercie de votre confiance. Pour toute comfort et toute sécurité,Vote article a ete verifie a toutes les etapes de sa fabrication et a passé avec succes tous nos tests de qualite. Nos produits sont concus pour vous plaire tant par leur design que par leur facilité d'utilisation et dans l'objectif constant de vous apporter complete satisfaction.

CONSIGNES DE SECURITÉ

LORSQUE VOUS UTILISEZ DES APPAREILS ÉLECTRIQUES, DES PRECAUTIONS DE BASE SONT À PRENDRE.

• LIRE ATTENTIVEMENT CETTE NOTICE AVANT LA PREMIÈRE UTILISATION DE L'APPAREIL.
• Avant de brancher l'appareil, vérifier que le voltage indiqué sur la plaque signalétique correspond bien à celui de votre installation électrique.
• Ne jamais laisser à la portée d'enfants et ne pas les laisser utiliser l'appareil.
• Ne pas immerger cet apparéel ou le cordon d'alimentation dans l'eau ou tout autre liquide.
• Ne pas utiliser cet apparéil près d'une baigmoire, d'une douche ou d'une piscine.
• Ne pas utiliser cet appareil si le cable électrique est endommagé ou si une panne a été détectée.
• Ne pas utiliser d'autres connections électriques que celles livrées et recommendées par le fabricant. Ceci peut être dangereux et risque d'endommager l'appareil.
• Pour éviter un court-circuit, ne pas placer l'appareil près des rebords de fenêtres.
• Ne jamais débrancher l'appareil en tirant sur le cordon d'alimentation.
• Débrancher l'appareil avant de le nettoyer ou d'effectuer le remplacement d'un élément.
• Ne pas placer l'appareil pres d'une source de chaleur.
• Placer toujours l'appareil sur une surface plane et sèche.
• Ne pas utiliser l'appareil sans sa grille de protection.
• Ne pas introduire d'objets dans la grille quand l'objet est en fonctionnement.
• Ne pas utiliser l'appareil à l'extérieur.
• Cet apparéil est destiné à un usage domestique et selon les instructions du manuel.
• Ne jamais réparer l'appareil vous-même. Vous perdriez le bénéfice de la garantie. comme tout apparéil électrique, il doit être répérate par une personne qualifiée. De même, le changement du cordon d'alimentation représenté un réel danger et il est nécessaire de contacter un réparateur/agréé.

LE FABRICANT NE SAURAIT ETRE TENU POUR RESPONSABLE DE LA MAUVAISE UTILISATION DE L'APPAREIL. CONSERVER SOIGNEUSEMENT CE MODE D'EMPLOI.

CHARACTERISTIQUES

Référence	vitesses	Débit d'air (m3/h)	Dim. Corbeille (mm)	Puisance (W)	Hauteur
VL 440.1	3	3900	400	55	135 cm

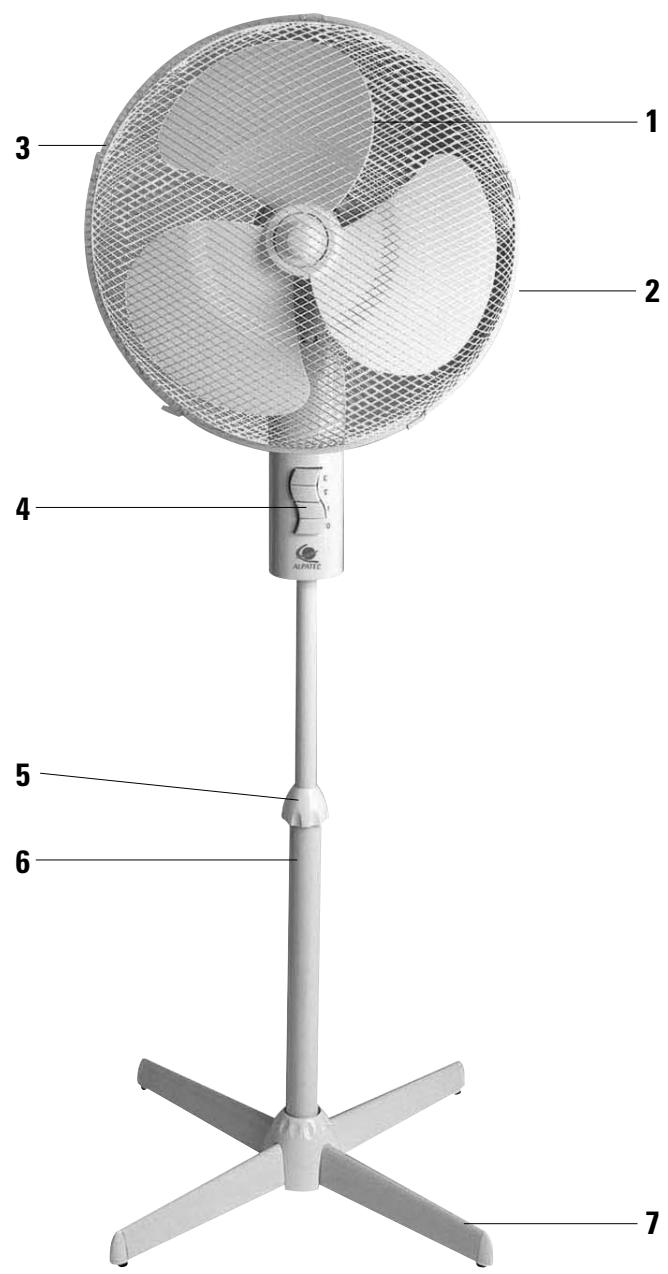

1. Pales
2. Corbeille avant
3. Corbeille arrête
4. Reglage des vitesse
5. Ecrou de fixation du pied
6. Pied réglablé
7. Base

ASSEMBLAGE

La base

Assembler les deux parties composant la base, comme décrit sur le schéma.

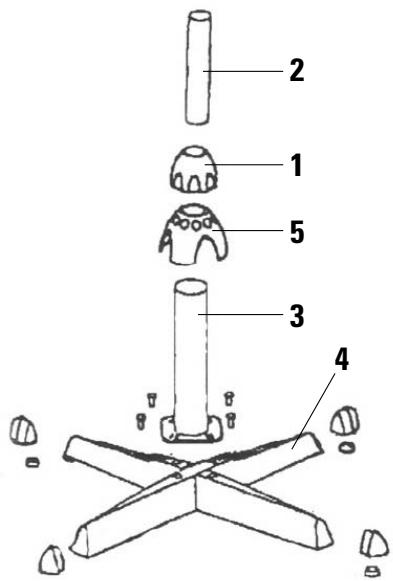

Le pied

Fixer le pied (3) sur la base (4) à l'aide des 4 vis.

Abaisser le couvercle en plastique (5) sur la base.

Dévisser l'écrou de fixation du pied (1), assembler les 2 pieds

de I'appareil (2) (3) et visser I'ecrou de fixation.

Le moteur

Dévisser les vis du boîtier de commandes.

Placer le boitier de commande et le bloc

moteur sur le pied, fixer-les à l'aide des vis.

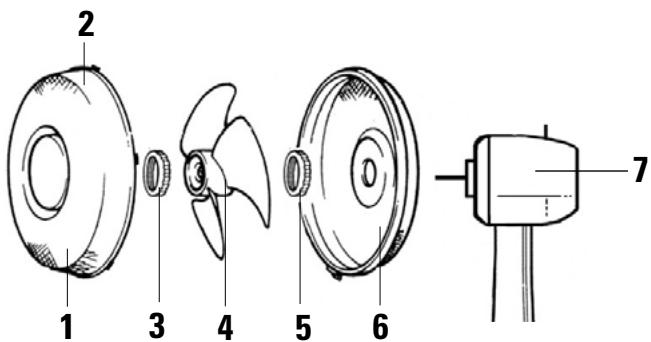

ASSEMBLAGE DE L'APPAREIL

1. Corbeille avant
2. Clip de fermeture de la corbeille
3. Ecrou de fermeture
4. Helice de ventilation
5. Ecrou de fixation
6. Corbeille arrête
7. Bloc moteur

• Dévisser l'écrou de fermeture et l'écrou de fixation de l'axe moteur.
• Positionner la corbeille arrêté par rapport aux goupilles de fixation. Fixer la corbeille sur le moteur avec l'écrou de fixation.
• Positionner l'hélice sur l'axe moteur en ajustant les goupilles à la base de l'hélice, avec les goupilles de l'axe moteur. Serrer l'hélice avec l'écrou de fermeture. L'écrou doit être serré en le visant dans le sens inverse des aiguilles d'une montre. Ouvrir les clips de sécurité de la corbeille avant. Positionner la corbeille avant, enclencher le cercle de la corbeille avant sur la corbeille arrêté et fermer les 4 clips.

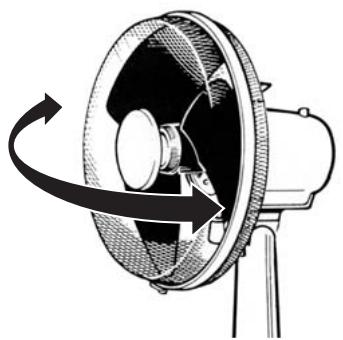

OSCILLATION

Le bouton d'oscillation se trouve en haut du bloc moteur. Appuyez sur le bouton pour que le ventilateur oscille et tirez sur le bouton pour arrêter l'oscillation.

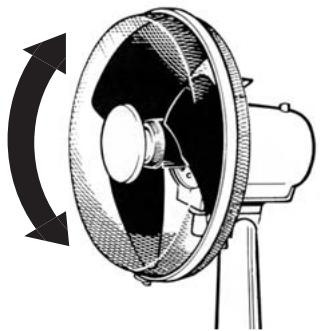

INCLINAISON

Vous pouvez modifier l'angle d'inclinaison de votre ventilateur.
Inclinez le bloc moteur afin de selectionner l'inclinaison souhaitatione.

Desserrer la vis de fermeture comme indiqué sur le schéma, régler la hauteur et desserrer la vis.

VITESSE

Appuyer sur le bouton pour sélectionner la vitesse de ventilation :
0	1	2	3
Arrêt	Faible	Moyen	Fort

ATTENTION: NE JAMAIS ENFONCER 2 BOUTONS EN MÉME TEMPS.

ENTRETIEN

Assurez-vous que l'appareil est débranché avant de le nettoyer.
- Pour démonter l'appareil afin de le nettoyer ou le ranger après la saison chaude, suivez les instructions d'assemblage, dans le sens inverse.
- Vous pouvez laver l'hélice à l'eau chaude avec un produit nettoyant doux. Essuyez-la ensuite avec un chiffon doux. Assurez-vous qu'elle soit complètement sèche avant de la remonter. Les deux corbeilles peuvent être nettoyées avec une BrosseSouple ou un chiffon doux.
- Le bloc moteur et le pied peuvent être essuyés avec un chiffon doux.
