Type d'appareil	Table de cuisson gaz encastrable
Surface	Verre
Nombre de foyers	4
Type d'allumage	Allumage électronique intégré
Commandes	Manettes rotatives
Matériau des grilles	Fonte
Sécurité	Thermocouple de sécurité
Type de gaz	Gaz naturel ou GPL (adaptable)
Installation	Encastrement standard
Dimensions	Non précisé
Puissance totale	Non précisé
Brûleurs spéciaux	Brûleur rapide et semi-rapide
Nettoyage	Facile, surface en verre lisse
Consommation	Non précisé
Accessoires fournis	Non précisé

FOIRE AUX QUESTIONS - PGH 4 W-F BLC PROLINE

Comment puis-je allumer la PROLINE PGH 4 W-F BLC ?

Pour allumer la PROLINE PGH 4 W-F BLC, branchez l'appareil sur une prise électrique et appuyez sur le bouton d'alimentation situé sur le panneau de contrôle.

Que faire si l'appareil ne s'allume pas ?

Vérifiez que l'appareil est correctement branché et que la prise fonctionne. Si l'appareil ne s'allume toujours pas, essayez de le débrancher puis de le rebrancher.

Comment régler la température sur la PROLINE PGH 4 W-F BLC ?

Utilisez les boutons de réglage de la température sur le panneau de contrôle pour augmenter ou diminuer la température souhaitée.

L'appareil fait un bruit étrange, que dois-je faire ?

Un bruit étrange peut indiquer un problème technique. Éteignez l'appareil et débranchez-le. Vérifiez qu'il n'y a pas d'objets bloquant le ventilateur. Si le problème persiste, contactez le service après-vente.

Comment nettoyer la PROLINE PGH 4 W-F BLC ?

Débranchez l'appareil avant de le nettoyer. Utilisez un chiffon humide pour essuyer l'extérieur et un aspirateur pour enlever la poussière des grilles d'aération.

Où puis-je trouver des pièces de rechange pour la PROLINE PGH 4 W-F BLC ?

Les pièces de rechange peuvent être commandées via le site web du fabricant ou auprès des revendeurs autorisés.

Quelle est la consommation électrique de la PROLINE PGH 4 W-F BLC ?

La consommation électrique de la PROLINE PGH 4 W-F BLC est de xxx W. Veuillez consulter le manuel d'utilisation pour plus de détails.

L'appareil a une odeur étrange lors de la première utilisation, est-ce normal ?

Oui, il est normal de ressentir une légère odeur lors de la première utilisation. Cela devrait disparaître après quelques minutes de fonctionnement.

Comment puis-je retourner ou échanger mon appareil ?

Pour retourner ou échanger votre appareil, veuillez consulter la politique de retour sur le site du revendeur où vous avez acheté le produit.

MODE D'EMPLOI PGH 4 W-F BLC PROLINE

Notre but est de vous proposer des produits de qualité qui répondent à vos attentes, fabriqués dans des usines modernes, où chaque produit a subi des tests de qualité.

Cette notice contient toutes les informations nécessaires pour l'installation et l'utilisation de votre nouvelle plaque de cuisson.

Avant de commencer à utiliser votre nouvelle plaque de cuisson, nous vous suggérons de lire attentivement cette notice, car elle contient tous les renseignements de base pour une installation correcte et fiable, une bonne utilisation et un entretien régulier de votre plaque de cuisson. Cette plaque doit être installée uniquement par un professionnel qualifié conformément aux normes de sécurité et aux lois en vigueur. N'essayez jamais de réparer votre appareil vous-même.

Déclaration de conformité CE

Cette plaque est destinée uniquement à un usage domestique à l'intérieur d'une habitation (excluant les utilisations professionnelles). Toute autre utilisation (le chiffre d'une pièce par exemple) est considérée comme inappropriée et dangereuse.

Cette plaque a été conçue, construite, et commercialisée conformément aux :

Consignes de sécurité de la directive 2009/142/CE portant sur le « gaz »;

Consignes de sécurité de la directive 2006/95/CE portant sur la « basse tension »;

Consignes de sécurité de la directive 2004/108/CE portant sur l'«EMC»;

Attention : Notre plaque de cuisson est équipée dorénavant d'un dispositif de sécurité au niveau de chacun des brûleurs.

Il s'agit de la sécurité thermocouple, qui répond à une nouvelle réglementation sur les brûleurs gaz.

Ce dispositif est une sécurité qui permet de couper l'arrivée du gaz, au niveau de chaque brûleur : si la flamme s'éteint, en cas de débordement d'un liquide sur le brûleur ou en cas de courant d'air par exemple, si la manette est tournée accidentellement

Pour allumer un brûleur:

Tournez la manette du brûleur gaz sur la position maximum.

Allumez le gaz à l'aide d'une allumette ou à l'aide du bouton d'allumage et maintenez la manette enfoncée pendant quelques secondes (maximum 10 secondes)

Relâchez la manette et assurez-vous que le brûleur reste allumé.

Si votre brûleur ne reste pas allumé, attendez quelques instants (environ 40 secondes) et répétez la procédure.

TABLE des matières

1. CHARACTERISTIQUES TECHNIQUES
2. CONSIGNES DE SÉCURITÉ

Mises en garde importantes

Avertissements d'installation

Lors de l'utilisation

Pendant le nettoyage et l'entretien

Sécurité des enfants

1. INSTALLATION

3.1 Environnement d’installation de votre plaque 3.2 Découpe du plan de travail 3.3 Raccordement au gaz 3.4 Branchement électrique et sécurité 3.5 Changement de gaz

1. UTILISATION

4.1 Utilisation des brûleurs gaz 5. NETTOYAGE ET ENTRETIEN 6. SERVICE APRES-VENTE ET TRANSPORT 6.1 Avant de contacter le Service après vente 6.2 Informations relatives au transport 7. TABLEAU DES INJECTEURS

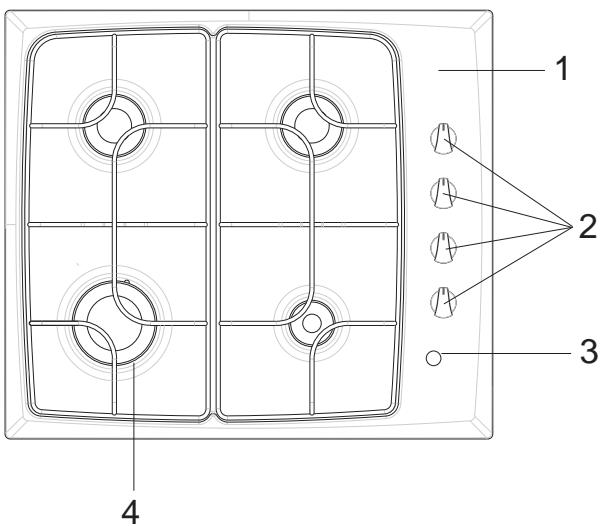

PLAQUE gaz et MIXTE

1. Bandeau de commande
2. Manettes de commande
3. Bouton d'allumage - Brûleur gaz

Attention : Cette notice a été conçue pour plusieurs modèles.

2. Consignes de sécurité

LISEZ ATTENTIVEMENT ET ENTIEREMENT CETTE NOTICE AVANT D'UTILISER VOTRE APPAREIL DE CUISSON, ET CONSERVEZ-LA AFIN DE POUVOIR LA CONSULTER LORSQUE CE SERA NECESSAIRE. Cette notice est conçue pour plusieurs modèles. Your appareil de cuisson n'est peut-être pas équipé de toutes les caractéristiques décrites dans cette notice. Veuillez contrôler dans la notice les caractéristiques dans les paragraphs responsant des images. Mises en garde importantes

• Cet appareil est destiné à un usage domestique uniquement. Toute utilisation autre que celle prévue pour cet appareil, ou pour une autre application que celle prévue, par exemple une application commerciale, est interdite.
• Cet appareil peut être utilisé par des enfants âgés de 8 ans et plus, par des personnes dont les capacités physiques, sensorielles ou mentales sont réduites ou des personnes dénuées d'expérience ou de connaissance, si elles ont pu bénéficier d'une surveillance ou d'instructions préalables concernant l'utilisation de l'appareil en toute sécurité et avoir compris les dangers impliqués. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et la maintenance ne doivent pas être réalisés par les enfants sans surveillance. · Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après-vente ou des personnes de qualification similaire afin d'éviter un danger. · MISE EN GARDE : L'appareil et ses parties accessibles peuvent venir très chauds durant l'utilisation. Attention à ne jamais toucher les éléments chauffants. Les enfants de moins de 8 ans doivent être maintenus à l'écart sauf s'ils sont constamment supervisés. · MISE EN GARDE : Une cuisson, sans surveillance, utilisant de l'huile ou autre matière grasse, sur une plaque de cuisson peut être dangereuse et déclencher un incendie. NE JAMAIS essayer d'éteindre un feu avec de l'eau mais déconnecter l'appareil de l'alimentation et couvrir les flammes, par exemple, à l'aide d'un couvercle ou d'une couverture ignifugée. · MISE EN GARDE : Danger de feu : Ne jamais placer d'objets sur la plaque de cuisson. · MISE EN GARDE: Les parties accessibles peuvent devenir très chaudes durant l'utilisation. Les enfants doivent être

Maintenus à l'écart.

• Ne pas utiliser d'appareil de nettoyage à la vapeur. · Cet appareil n'est pas destiné à être mis en fonctionnement au moyen d'une minuterie extérieure ou par un système de commande à distance séparé.

Consignes de sécurité générales

• La fabrication de votre appareil de cuisson respecte toutes les normes et réglementations nationales et internationales en vigueur en la matière.
• Les travaux de maintenance et d'entretien doivent être effectués exclusivement par des techniciens qualifiés. Les travaux de réparation et d'entretien effectués par des personnes non-qualifiées vous expose à des dangers. Ne modifiez pas les spécifications de votre appareil de cuisson de quelque manière que ce soit. N'effectuez pas vous-mêmes les réparations au risque de vous exposer à un danger comme une électrocution.
• Avant l'installation, assurez-vous que les conditions de distribution locale (selon votre appareil : nature et pression du gaz, tension et fréquence de l'électricité) sont compatibles avec les caractéristiques indiquées sur la plaque signalétique de votre appareil de cuisson. En cas de dommage provoqué par un branchement ou une installation inadaptée, la garantie ne sera pas valide.
• La sécurité électrique de votre appareil de cuisson n'est garantie que s'il est branché à une alimentation électrique avec terre, conforme aux normes de sécurité électrique en vigueur. Si vous n'êtes pas sûr de leur installation électrique avec terre, consultez un Electricien qualifié.
• ATTENTION: Votre appareil de cuisson est conçu uniquement pour la cuisson des aliments et il est prévu uniquement pour un usage domestique. Il ne doit absolument pas être utilisé à d'autres fins, par exemple, dans un environnement commercial ou pour le réchauffage d'une salle. La responsabilité du fabricant ne saurait être engagée en cas de dommages liés à une utilisation inappropriée, incorrecte, ou négligente.
• Cet appareil de cuisson n'est pas connecté à un dispositif d'évacuation des produits de la combustion. Il doit être installé et raccordé conformément aux règles d'installation en vigueur. Une attention particulière doit être accordée aux exigences concernant la ventilation. Si au bout de 15 secondes le brûleur gaz ne s'est pas allumé, fermez la manette du brûleur concerné, ouvrez la porte de la cuisine et attendez au moins une minute avant d'essayer de le rallumer à nouveau.
• Ces instructions ne sont valides que si le symbole du pays est sur votre appareil de cuisson. Si le symbole du pays n'est pas sur tout appareil de cuisson, il importe de se référer aux instructions techniques fournissant les informations nécessaires relatives aux conditions d'utilisation particulières.
• Faites attention que les poignées de casseroles soient disposées vers l'intérieur du plan de cuisson, de façon à prévenir les chutes éventuelles. Les poignées des casseroles peuventina chaudes, attention aux enfants.
• Ne faites aucune pression sur le fil électrique lors de l'installation de votre appareil de cuisson. Assurez-vous aussi que le câble n'est pas coincé derrière la plaque de cuisson. Si le câble d'alimentation est endommagé, il doit être remplacé par un câble pré

Avertissements d'installation

• N'utilisez votre appareil de cuisson que lorsque l'installation est terminée.
• Voiture appareil de cuisson doit être installé et mis en service par un technicien qualifié. Le fabricant décline toute responsabilité en cas de dommage résultat d'un mauvais emplacement ou de l'installation de votre appareil de cuisson par un technicien non qualifié.
• Après avoir déballé votre appareil de cuisson, vérifiez soigneusement si celui-ci n'a pas été endommagé pendant le transport. En cas de dommage, ne l'utilisez pas et contactez immédiatement chez Revendeur. Étant donné que les matériaux d'emballage (polystyrène, nylon, agrafes, etc...) peuvent être dangereux pour les enfants, veuillez les rassembler et les éliminer immédiatement (mettez-les dans les conteneurs spécifiques pour le recyclage).
• Protégez votre appareil de cuisson contre les effets atmosphériques. Ne l'exposez pas au soleil, à la pluie, à la neige, à la poussière, etc.
• Les matériaux entourant l'appareil (meubles) doivent être capables de supporter une température minimale de 100°C.
• Les conditions d'ajustement au gaz de votre appareil de cuisson sont indiquées sur une étiquette collée en dessous de la table de cuisson. Si vous utilisez cet appareil de cuisson avec du gaz en bouteille propane, la bouteille doit être obligatoirement installée à l'extérieur de la maison. Nous conseillons d'avoir un détecteur de fumée installé chez vous, et une couverture anti-feu ou un extincteur tout près de leur appareil de cuisson.

Lors de l'utilisation

• Ne placez pas de matériaux inflammables ou combustibles à proximité de votre appareil de cuisson pendant son fonctionnement.
• Toujours poser les ustensiles de cuisson au centre de la zone de cuisson et positionner les poignées de telle sorte qu'elles ne puissent pas générer ou être attrapées par un enfant.
• N'utilisez pas les zones de cuisson avec des casseroles vides ou sans casseroles.
• Si vous n'avez pas l'intention d'utiliser votre appareil de cuisson pendant une longue période, veillez à fermer le robinet de gaz. Assurez-vous toujours que les manettes de commande de votre appareil de cuisson sont toujours à la position « ● » lorsque vous avez l'appareil de cuisson non utilisé.
• ATTENTION: L'utilisation d'un appareil de cuisson à gaz produit de la chaleur, de l'humidité, des odeurs et des produits de la combustion gazeuse dans la pièce au sein de laquelle est installée votre appareil de cuisson. Assurez-vous que la cuisine est bien ventilée lorsque l'appareil de cuisson fonctionne, laissez les ouvertures ouvertes ou bien installez un dispositif de ventilation mécanique (genre hotte aspirante mécanique).
• Une utilisation prolongée de votre appareil de cuisson peut nécessiter une aération supplémentaire, à titre d'exemple l'ouverture d'une fenêtre ou l'augmentation du niveau de la ventilation mécanique si installée.

Pendant le nettoyage et l'entretien

• Arrêtez toujours le fonctionnement de votre appareil de cuisson avant le nettoyage ou l'entretien, en fermant le robinet de gaz. Ne retirez jamais les boutons de commande pour nettoyer le bandeau de commande. N'utilisez jamais de nettoyeur vapeur pour nettoyer les éléments de votre appareil de cuisson.
• Une utilisation prolongée de votre appareil de cuisson peut nécessiter une aération supplémentaire, à titre d'exemple l'ouverture d'une fenêtre ou l'augmentation du niveau de la ventilation mécanique si installée.
• Arrêtez toujours le fonctionnement de la plaque de cuisson avant le nettoyage ou l'entretien, en la débranchant, ou en éteignant l'interrupteur principal.
• Évitez d'utiliser des produits de nettoyage abrasifs, des crèmes caustiques, des éponges abrasives ou des grattoirs et des objets métalliques pointus pour éviter d'endommager les surfaces.
• Ne retirez pas les boutons de commandes pour nettoyer le bandeau.
• N'utilisez jamais de nettoyeur vapeur pour nettoyer les éléments de la plaque de cuisson.

Sécurité des enfants

AVERTISSEMENT: Les parties accessibles peuvent s'avérer chaudes pendant le fonctionnement de la plaque de cuisson. Tenir les petits enfants hors de portée. Les enfants ne doivent pas s'approcher de la plaque de cuisson pendant son fonctionnement.

Surveillez les enfants afin de vous assurer qu'ils ne jouent pas avec la plaque de cuisson.

POUR L'EFFICACITE ET LA SECURITE DE LA PLAQUE DE CUISSON, NOUS VOUS RECOMMANDONS D'UTILISER LES PIECES DE RECHANGE D'ORIGINE ET DE NE FAIRE APPEL QU'AU SERVICE TECHNIQUE AUTORISE.

3. Installation

Cette plaque de cuisson moderne, fonctionnelle et pratique, fabriquée avec les meilleurs pièces et matériaux, saura répondre à vos besoins sous tous les aspects. Avant d'utiliser votre plaque de cuisson, lisez attentivement cette notice afin de connaître l'ensemble de ses fonctions, et obtenir les meilleurs résultats possibles. Pour une installation correcte, tenez compte des recommandations suivantes pour éviter tout problème ou toute situation dangereuse. Elle doit aussi être lue par le technicien qui doit installer la plaque de cuisson.

Faites appel à un service agréé pour installer votre plaque de cuisson

Après avoir sorti la plaque de cuisson et ses accessoires de l'emballage, vérifie que la plaque ne présente aucun défaut. En cas de suspicion d'un défaut, n'utilise pas la plaque et contactez immédiatement un technicien qualifié ou le magasin vendeur. Cette plaque a été conçue afin d'être encastrée dans un plan de travail. Elle se connecte à une source électrique à l'aide du câble prévu à cet effet. L'utilisateur de cet appareil est également responsable de l'installation et de la mise en marche, conformément à cette notice, selon les normes de sécurité et les normes en vigueur.

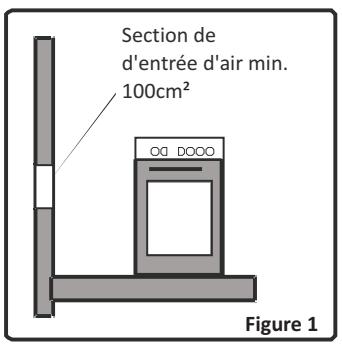

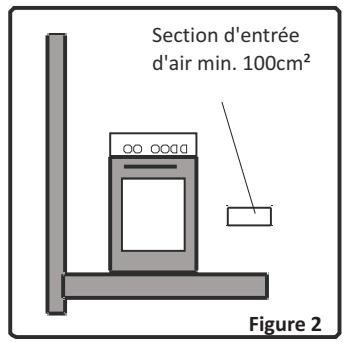

3.1 Environnement d'installation de votre plaque de cuisson

Votre plaque de cuisson doit être installée et utilisée dans un endroit où il y aura toujours une ventilation efficace. La combustion du gaz est possible grâce à l'oxygène de l'air. Il est donc nécessaire que cet air soit renouvelé et que les produits de combustion soient évacués conformément à la réglementation en vigueur. Il doit y avoir une ventilation naturelle suffisante pour que le gaz puisse être utilisé dans cet environnement. Le flux d'air moyen doit entrer par des ventilations installées sur les murs en contact direct avec l'extérieur (voir dessin ci-dessous)

Pendant son fonctionnement, cette plaque de cuisson nécessite 2m³/h d'air par kW.

• Le flux d'air doit entrer par le bas (mini 100cm²) et sortir par le haut (mini 100cm²). Ces ventilations doivent avoir donc une surface minimum de 100cm², efficace pour le passage de l'air. Ces ventilations doivent être ouvertes et jamais bouchées. Elles doivent de préférence être situées près de l'arrière de la plaque de cuisson (pour l'arrivée d'air fig. 1 et 2) et à l'opposé des gaz brûlés occasionnés par la cuisson (pour l'évacuation), c'est-à-dire à 1.80m au moins au-dessus du sol. S'il est impossible d'ouvrir ces ventilations vers l'extérieur, à l'endroit où la cuisinière est installée, l'air nécessaire peut également provenir d'un autre endroit à condition qu'il soit correctement ventilé et qu'il ne s'agisse ni d'une chambre à coucher, ni d'un endroit dangereux.

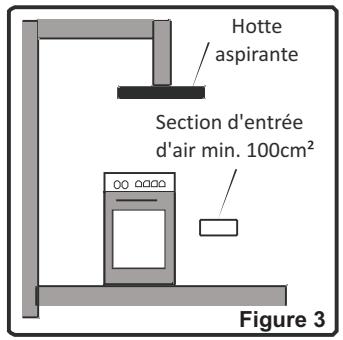

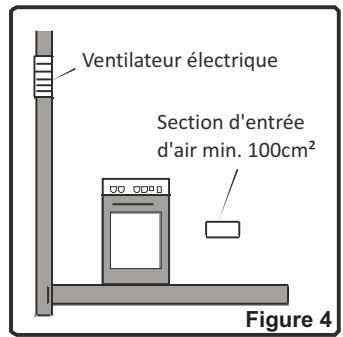

Évacuation des gaz brûlés

Il est conseillé d'installer, soit une hotte d'évacuation directement reliée à un conduit qui donne directement à l'extérieur (fig. 3), soit un ventilateur électrique installé sur la fenêtre ou le mur extérieur (fig. 4) pour évacuer les gaz brûlés directement vers l'extérieur. La puissance du ventilateur électrique doit être calculée afin de pouvoir renouveler l'air de la cuisine 4 à 5 fois par heure.

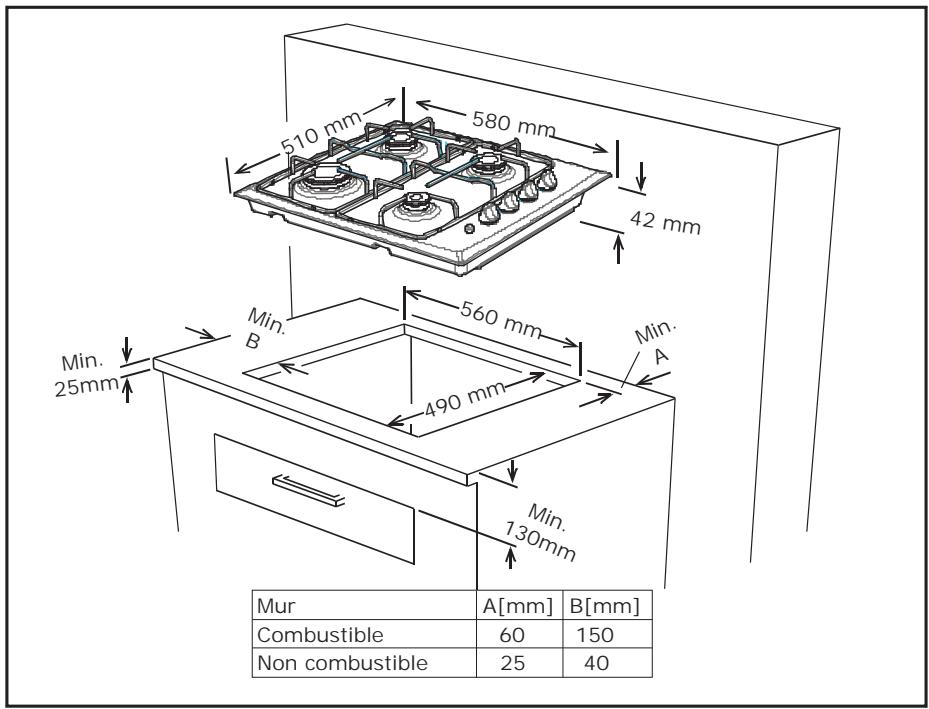

3.2 Découpe du plan de travail

La plaque de cuisson est fournie avec un joint spécial destiné à empêcher toute infiltration de liquide sous le plan de travail. Découpez le plan de travail selon les dimensions individuelles dans le schéma. Appliquez le joint autoadhésif sur le pourtour de cette découpe, puis encastrez délicatement la plaque dans ce même espace, de façon à ce que les manettes soient du bon côté. Fixez correctement en serrant les pattes de fixation, comme indiqué dans le schéma. L'épaisseur du plan de travail doit être conforme aux dimensions individuelles dans le schéma ci-dessous. Dans le cas d'une épaisseur inférieure aux "20 mm" indiqués, il est possible d'insérer des entretoits en bois entre les fixations et le dessous du plan de travail. Si l'épaisseur du dessus est supérieure aux "50 mm" indiqués, il faudra tailler le plan de travail afin que les pattes de fixation puissent s'y loger.

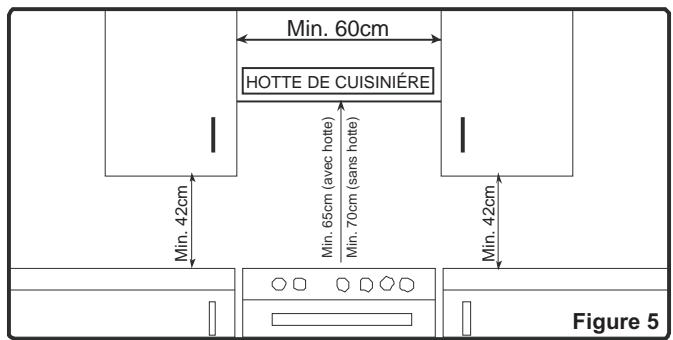

Il est impératif de laisser un espace entre la plaque de cuisson et les éléments indiqués ci-dessous

· 10 cm entre les côtés de la plaque et tout matériel combustible · 70 cm entre la plaque et des placards et des étagères situés en hauteur. - 65 cm de la hotte aspirante.

• La hauteur minimum entre le plan de cuisson et la hotte (ou les éléments muraux) doit être située d'au moins 65cm du plan de cuisson. S'il n'y a pas de hotte, la hauteur du meuble situé au-dessus du plan de cuisson ne doit pas être inférieure à 70cm
• Les meubles doivent être fabriqués avec un matériel résistant à une température atteignant 100°C.

Branchement gaz et vérification des fuites

Le branchement gaz de la plaque de cuisson doit également être fait selon les normes en vigueur par un technicien qualifié (article 10 de l'arrêté du 02-08-1977 et aux règles de l'art D.T.U 61-1 imposant sur l'extrémité de la canalisation la présence d'un robinet de commande pour le gaz naturel un détendeur-déclencheur conforme à la norme NF D 36-303. Ce robinet de commande permet de couper l'alimentation en gaz lorsque la plaque n'est pas utilisée).

Vérifiez tout d'abord quel est le type de gaz installé sur la plaque de cuisson. Cette information est indiquée par une étiquette collée à l'arrière de la plaque de cuisson (d'origine, la plaque de cuisson est équipée d'injecteurs pour le gaz naturel). Vous trouverez les informations relatives aux types de gaz et injecteurs dans le tableau des caractéristiques techniques. Vérifiez que la pression du gaz d'entrée soit conforme aux valeurs précisées dans le tableau des caractéristiques techniques afin d'avoir la meilleure efficacité et d'assurer une consommation de gaz minimale. Si la pression du gaz utilisé est différente de ces valeurs ou variable, vous devrez ajouter un régulateur de pression au tuyau d'entrée. Nous vous recommandons de contacter le service après-vente afin d'effectuer ces mesures et réglages.

Branchement gaz butane (G30)-PROPANE (G31)

Le technicien devra tout d'abord vérifier le réglage gaz de votre plaque de cuisson. Si elle est livrée en gaz naturel, il devra changer les injecteurs (voir ci-dessous) pour la rendre utilisable en gaz butane. L'installation doit obligatoirement être faite avec un tuyau gaz spécifique TFEM butane/propane (tuyau flexible à embouts mécaniques) suivant les normes « produits encastrables ». La longueur maximale autorisée est de 1,5m. Il est très important de surveiller la date limite d'utilisation indiquée sur le tuyau et de le changer avant cette date pour assurer la sécurité.

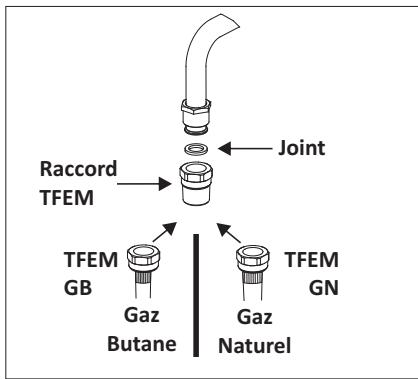

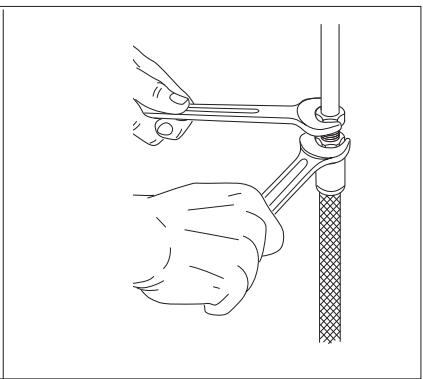

Branchement gaz naturel (G20/G25)

Le technicien devra installer un tuyau à embout mécanique (TFEM) suivant la norme NF D 36100/36103/36121 et brancher la cuisinière selon les normes en vigueur.

Points à respecter lors de la connexion du tuyau alimentation gaz :

• Aucune partie du tuyau ne doit enter en contact avec une surface dont la température est supérieure à 50°C (la distance minimum entre le tuyau et les parties chaudes doit être de 20mm.
• La longueur du tuyau ne doit pas dépasser 1,5m. Le tuyau ne doit pas être coupé, serré ou plié.
• Le tuyau ne doit pas toucher de bords pointus, coupants, des objets mobiles, et ne doit pas être défectueux.
• Le tuyau doit être contrôlé intégralement avant installation, afin de vérifier qu'il n'y ait pas de défaut de fabrication. Lorsque le gaz est branché, l'étanchéité du tuyau doit être contrôlée avec un produit spécifique à bulles par un technicien qualifié. Aucune bulle ne doit apparaître.

Si des bulles apparaissent, vérifier le joint de connexion et refaire le test. Ne jamais utiliser de briquet, d'allumette, etc. lors de ce contrôle.

• Le tuyau doit être visible sur toute sa longueur.
• La date de validité du tuyau doit être contrôlée régulièrement.

ATTENTION!!! Ne pas utiliser de briquet ou d'allumette pour contrôler les fuites de gaz.

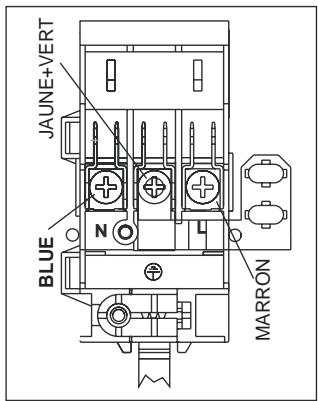

3.4 Branchement électrique et sécurité

Il est impératif de respecter les instructions ci-dessous pour le branchement électrique de la cuisinière

Le branchement électrique doit être fait par une personne qualifiée selon les normes en vigueur

• La plaque de cuisson est donc à être raccordée par un branchement permanent au réseau électrique.
• Le branchement doit être fait sur une prise avec terre. S'il n'y a pas de prise avec terre conforme à la réglementation, contacter un installateur qualifié.
• Le câble d'alimentation doit être neuf et doit être correctement isolé durant le branchement. Si le câble est endommagé, contactez le service après-vente, car il ne doit être changé que par un service après-vente.
• N'utilisez pas de rallonge.
• Veillez à ce que le câble d'alimentation ne touche pas les surfaces chaudes de la plaque de cuisson, ce qui pourrait endommager le câble ou la plaque de cuisson, ou entraîner un court-circuit.
• Un mauvais branchement électrique risque d'endommager votre plaque de cuisson. Un tel dommage n'est pas couvert par la garantie.
• La plaque de cuisson est destinée pour un branchement électrique en 220-240 Volts.
• Si le réseau électrique est différent de cette valeur, contactez immédiatement un installateur qualifié.
• Le fabricant décline toute responsabilité en cas de dommages et pertes entraînées par le non-respect de ces instructions de sécurité.

Si le cordon d'alimentation est endommagé, il doit être remplacé par le fabricant, un réparateur agréé ou toute personne qualifiée, afin d'éviter tout danger.

Après avoir installé la plaque, veuillez vérifier que la manette de commande soit en position arrêt. puis branchez votre appareil. Veillez à toujours le débrancher pour toute opération de nettoyage ou d'entretien.

Attention : les procédures suivantes doivent être réalisées par un technicien qualifié.

Votre plaque de cuisson a été conçue pour fonctionner soit avec du gaz de pétrole liquéfié (butane ou propane), soit avec du gaz naturel. Les brûleurs gaz peuvent être adaptés à ces différents types de gaz, en remplaçant les injecteurs correspondants et en réglant la longueur de flamme minimale de chaque brûleur.

Les étapes ci-après doivent être impérativement effectuées :

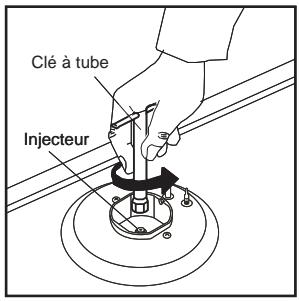

Procédure de changement des injecteurs:

• Coupez l'alimentation en gaz principale et débranchez la prise électrique.
• Retirez les chapeaux des brûleurs et les couronnés.
• Dévissez les injecteurs. Utilisez à cet effet une clé à tube de 7 mm.
• Mettez en place les nouveaux injecteurs conformément au type de gaz à utiliser, selon le tableau des informations techniques. Veillez à visser les nouveaux injecteurs bien droit car si vous les montez de travers, vous allez abîmer le filt du support et le support devra être changé (et cela ne sera pas couvert par la garantie).

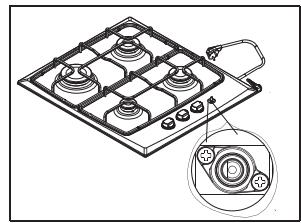

La vis de réglage du ralenti doit être desserrée pour la transformation du GPL au GN. En revanche, pour la transformation du GN au GPL, la vis de réglage du ralenti doit être resserrée au maximum.

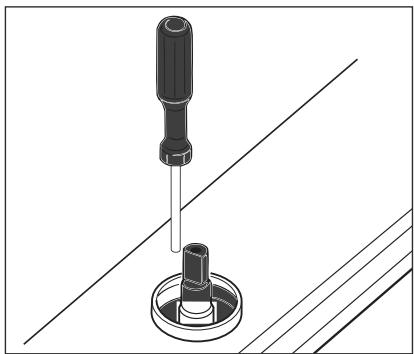

Réglage de la flamme position minimale sur le robinet

Quand il y a changement de gaz (injecteurs) il faut vérifier et régler le réglage de la flamme quand on met le robinet gaz sur la position minimum. Assurez-vous que l'appareil est débranché du courant électrique et que l'alimentation de gaz est ouverte. Allumez les brûleurs un par un et mettez-les sur la position minimum. Retirez les manettes afin de pouvoir accéder aux vis. A l'aide d'un tournevis très fin, vissez ou dévissez la vis de réglage, afin que la flamme du brûleur soit correctement sur le minimum.

Lorsque la flamme atteint une longueur d'au moins 4 mm, le réglage gaz est correct. Pour contrôle, assurez-vous que la flamme ne s'éteint pas en passant de la position maximale à la position minimale. Créez un souffle artificiel avec votre main en direction de la flamme pour voir si celle-ci est stable.

Allumage des brûleurs

Les symboles des manettes sur le bandeau indiquent la position du brûleur.

Allumage manuel des brûleurs gaz

Si votre plaque de cuisson n'est dotée d'aucun allumage électrique ou si le réseau électrique est en panne, respectez les procédures décrites ci-dessous :

Pour les brûleurs du plan de cuisson avec thermocouple : Les plans de cuisson équipés de sécurité avec thermocouple assurent la sécurité lorsque la flamme s’éteint accidentellement. Pour cette raison, pendant l’allumage manuel, maintenez la manette du robinet appuyée jusqu’à obtenir des flammes stables. Si les flammes restent instables une fois que vous avez relâché le bouton, reprenez la procédure. Si la flamme s’éteint, le système thermocouple fermera l’arrivée de gaz du robinet concerné vers le brûleur et évitera toute accumulation de gaz non brûlé. Attendez obligatoirement 90 secondes minimum avant de rallumer un brûleur gaz éteint suite à une coupure automatique.

Allumage à l'aide de l'allumage automatique intégré:

Appuyez sur la manette du robinet correspondant au brûleur que vous souhaitez utiliser et tournez-la dans le sens inverse des aiguilles d'une montre.

Maintenez la manette enfoncée et appuyez sur le bouton d'allumage. Une flamme doit alors apparaitre sur le brûleur. Pour éteindre le brûleur, tournez la manette dans le sens des aiguilles d'une montre jusqu'à la position.

Explication du dispositif de sécurité thermocouple : un composant thermique

détecte la flamme du brûleur et maintient le gaz. En cas de disparition de la flamme, le composant thermique détecte la perte de chaleur et coupe l'arrivée de gaz du robinet.

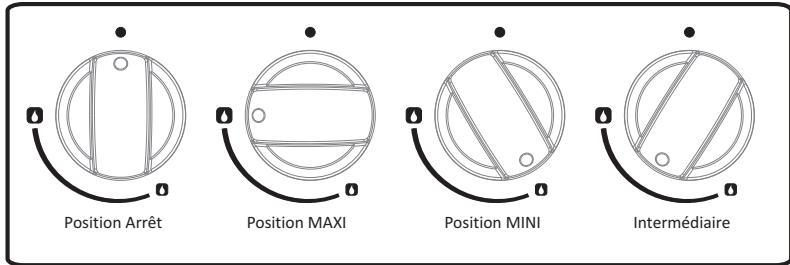

Les manettes de robinet du plan de cuisson ont 3 positions : Arrêt, Maxi (symbole de grosse flamme) et Mini (symbole de petite flamme). Après avoir allumé le brûleur à la position 'Maxi' (comme expliqué ci-dessus), vous avez la possibilité de régler la longueur de la flamme entre les positions 'Maxi' et 'Mini'. Évitez de mettre la manette entre les positions 'Maxi' et 'Arrêt'.

Après l'allumage, procédez à une vérification visuelle des flammes. Si vous voyez une pointe jaune, des flammes suspendues ou instables, fermez le robinet à gaz, et vérifiez si les chapeaux couronnés sont bien positionnés.

Attention, ces éléments sont très chauds, attendez qu'ils refroidissent pour éviter de vous brûler. Attention à ce qu'aucun liquide ne s'écoule à l'intérieur des brûleurs. Si des flammes s'échappent accidentellement du brûleur, fermez les robinets, aérez la cuisine avec de l'air frais, et attendez minimum 90 secondes avant de rallumer.

Pour arrêter la cuisson, tournez la manette du brûleur dans le sens horaire jusqu'à ce que le repère de la manette soit en face du point ●.

Votre plan de cuisson est équipé de brûleurs de diamètres différents. Afin d'obtenir la plus grande efficacité des brûleurs, faites attention à la taille des casseroles placées sur les brûleurs, et utilisez des casseroles parfaitement planes. Ne pas utiliser de casseroles dont le fond est concave ou convexe pour éviter les pertes d'énergies. Utilisez des casseroles de taille correspondante à la flamme, si vous utilisez des récipients aux dimensions inférieures à celles précisées ci-après, vous aurez des pertes d'énergie. Le moyen le plus économique d'utiliser le gaz consiste à ramener la flamme à la position minimale une fois le point d'ébullition atteint. Nous vous recommandons de toujours couvrir votre récipient de cuisson.

Brûleur rapide/Wok : 22-26cm

Brûleur semi-rapide : 14-22cm

Brûleur auxiliaire : 12-18cm

Lorsque vous n'utilisez pas votre appareil pendant des périodes prolongées, veuillez toujours fermer le robinet d'arrivée de gaz.

Avertissement:

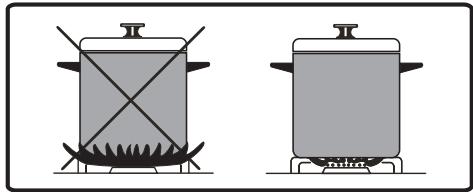

• Utilisez uniquement des casseroles à fond plat et assez larges.
• Veillez à ce que la base de la casserole soit sèche avant de la placer sur les brûleurs.
• La température des parties exposées à la flamme peut être très élevée lorsque de l'utilisation. C'est pourquoi il est impératif de tenir les enfants et les animaux hors de portée des brûleurs pendant et après la cuisson.
• Après utilisation, la plaque de cuisson reste très chaude pendant une longue durée. Ne pas la toucher et ne pas placer d'objets dessus.
• Évitez de mettre couteaux, fourchettes, cuillères, et couvercles sur le plan de cuisson car ils deviendront chauds et pourraient entraîner des brûlures graves.
• Pour une utilisation efficace de votre table de cuisson, il est recommandé d'utiliser des casseroles de dimensions adaptées. Il est déconseilé d'utiliser des casseroles de petit diamètre sur les foyers larges, car cela occasionne une déperdition de chaleur et donc un gaspillage d'énergie.
• N'allumez jamais les plaques de cuisson vides.
• La température des parties accessibles peut être élevée lorsque l'appareil est allumé. Ainsi, il est essentiel de tenir la plaque hors de portée des enfants et des animaux pendant et après son utilisation.
• Evitez que les manches des récipients dépassent de la plaque, ceci pour les rendre inaccessibles aux enfants et pour éviter de renverser les récipients.

Important : débranche toujours la prise électrique avant de commencer le nettoyage.

Veillez à ce que toutes les manettes des brûleurs et commandes soient éteintes et que la plaque de cuisson soit froide avant d'effectuer le nettoyage. Contrôlez si les produits de nettoyage sont approuvés et recommandés par le fabricant avant de les utiliser. N'utilisez pas de crèmes caustiques, de poudres nettoyantes abrasives, des éponges abrasives, de la laine d'acier épaisse ou des outils durs pour éviter d'endommager les surfaces. Nettoyez immédiatement les liquides ayant débordé avec un produit approprié.

Pour nettoyer les brûleurs à gaz, procédez de la manière suivante :

• Enlevez les grilles émaillées, les chapeaux des brûleurs et les couronnes.
• Nettoyez-les avec de l'eau savonneuse.
• Rincez-les et séchez-les avec un chiffon doux (ne les laissez pas mouillés)
• Après le nettoyage, assurez-vous d'avoir remis correctement les pièces en place.
• Évitez de nettoyer une partie du plan de cuisson avec une éponge métallique. Elle rayera la surface.
• Les surfaces supérieures des grilles émaillées peuvent s'alterer dans le temps du fait de leur utilisation et des flammes des brûleurs. Ces parties ne seront pas affectées par la rouille et ce n'est pas une défaillance liée à la production.
• Pendant le nettoyage de la plaque du plan de cuisson, faites attention à ce que de l'eau ne s'écoule pas à l'intérieur des brûleurs pour éviter d'obstruer les injecteurs.

Parties émaillées:

Afin de les garder comme neuves, nettoyez-les régulièrement avec de l'eau tiède et savonnée, puis séchez-les avec un chiffon doux. Ne les lavez pas lorsqu'elles sont encore chaudes, et n'utilisez jamais de poudres ou matériaux nettoyants abrasifs. Ne laissez pas les éléments suivants en contact prolongé avec les parties émailées : vinaigre, café, lait, sel, eau, citron, ou jus de tomate, sous peine d'altération irrémédiable de la surface émaillée.

Acier inoxydable :

Les parties en acier inoxydable doivent être nettoyées régulièrement avec de l'eau savonneuse et une éponge douce, puis être séchées avec un chiffon doux.

N'utilisez jamais de poudres ou matériaux nettoyants abrasifs. Ne laissez pas les éléments suivants en contact prolongé avec les parties émaillées : vin, café, lait, sel, eau, citron, ou jus de tomate, sous peine d'altération irrémédiable de la surface en acier inoxydable.

Autres contrôles

Contrôlez la date de validité du tuyau d'arrivée de gaz régulièrement. Si la date arrive à échéance, veuillez le changer au plus vite.

En cas de problèmes lors de l'utilisation des manettes de commande des brûleurs (ex: manettes difficiles à tourner), veuillez contacter le service après vente.

Si la table de cuisson ne fonctionne pas :

• Vérifiez que la table de cuisson est bien raccordée à l'alimentation en gaz.
• Vérifiez qu'il n'y a pas de coupure de courant, et qu'il y a bien du courant sur la prise.

Les brûleurs du plan de cuisson ne fonctionnent pas correctement :

• Vérifiez si les éléments du brûleur ont été bien remis en place (surtout après un nettoyage ou après l'installation).
• Il se peut que la pression d'alimentation en gaz soit trop faible ou trop élevée. Vérifiez que les bouteilles de butane ou de propane ne sont pas vides.

6.2 Information relative au transport

Si vous avez besoin de transporter la plaque de cuisson, gardez l'emballage original du produit et transportez-la avec. Respectez les consignes de transport indiquées sur l'emballage. Scotchez les brûleurs et les grilles de brûleurs afin que rien ne rougeo pendant le transport (au, mettez ces éléments dans un carton séparé).

En l'absence de l'emballage original, prenez des mesures afin de protéger votre appareil contre les événements coups.

Puisance totale: G30 28~30 mbar 7,5 kW 545 g/h	GN	GPL
Catégorie de gaz: II 2E+3+
Destination: BE Classe:3	G20 20 mbar	G30/G31 28-30/37 mbar
BRULEUR RAPIDE
Diamètre de l'injecteur (1/100 mm)	115	85
Intensité nominale	3	3
Consommation en 1 heures	285,7 l/h	218,1 g/h
BRULEUR SEMI-RAPIDE
Diamètre de l'injecteur (1/100 mm)	97	65
Intensité nominale	1,75	1,75
Consommation en 1 heures	166,7 l/h	127,2 g/h
BRULEUR AUXILIAIRE
Diamètre de l'injecteur (1/100 mm)	72	50
Intensité nominale	1	1
Consommation en 1 heures	95,2 l/h	72,7 g/h

Le symbole qui figure sur le produit ou sur son emballage indique que ce produit ne peut être traité comme déchet ménager. Il doit être déposé dans un centre de collecte approprié pour le recyclage des équipements électriques et électroniques. En garantissant l'élimination correcte de ce produit, vous évitez des effets négatifs sur l'environnement et la santé humaine qui peuvent être causés par une élimination incorrecte de ce produit. Pour plus d'informations sur le recyclage de ce produit, contactez les autorités locales, le centre de collecte des ordures ménagères ou le magasin où vous avez acheté le produit.
