Marque	ALPATEC
Modèle	ALPACLIM7501
Type	Climatiseur mobile monobloc
Fonctions	Refroidissement, Déshumidification, Ventilation
Puissance frigorifique	2200 W
Puissance absorbée (climatisation)	860 W
Déshumidification	1,1 L/h
Débit d'air	320 m³/h
Niveau sonore	51 dBA
Alimentation électrique	220-240 V ~ 50 Hz
Longueur de gaine	2 m
Diamètre de gaine	132 mm
Télécommande	Non
Réfrigérant	R22
Plage de température (climatisation)	16 °C à 32 °C
Plage de température (déshumidification)	10 °C à 32 °C
Filtre à air	Lavable, nettoyage toutes les 2 semaines
Type de montage	Fenêtre temporaire ou mural permanent
Accessoires fournis	Gaine, manchon A, buse B, chevilles, vis
Poids	Environ 20-25 kg (estimation)

FOIRE AUX QUESTIONS - ALPACLIM7501 ALPATEC

Pourquoi mon climatiseur ne démarre-t-il pas ?

Vérifiez que le réservoir d'eau est correctement placé et pas plein. Si le voyant rouge clignote, videz le réservoir. Assurez-vous également qu'un délai de 3 minutes s'est écoulé après l'arrêt.

Que faire si l'indicateur du réservoir d'eau est allumé ?

L'appareil émet 8 bips et le voyant rouge clignote. Retirez délicatement le réservoir, videz-le et replacez-le correctement. Le moteur du ventilateur continue de fonctionner, mais la production de froid est arrêtée.

Comment nettoyer le filtre à air ?

Retirez le support du filtre, lavez-le à l'eau tiède (environ 40°C) avec un détergent neutre, rincez et laissez sécher. Replacez le filtre en utilisant les crochets. Nettoyez au moins toutes les deux semaines.

Pourquoi l'appareil ne refroidit-il pas assez ?

Vérifiez que les fenêtres et portes sont fermées, que la gaine n'est pas pliée ou obstruée, que le filtre à air est propre, et que la température sélectionnée n'est pas trop élevée. Éloignez les sources de chaleur.

Puis-je utiliser le drainage continu ?

Oui, enlevez le bouchon du tube en plastique situé sur le réservoir d'eau et reliez-le à un récipient (seau). Ne retirez pas le réservoir pendant le drainage.

Comment programmer l'arrêt automatique ?

Appuyez sur TIMER▲ ou TIMER▼ lorsque l'appareil est en marche, sélectionnez l'heure d'arrêt souhaitée, puis appuyez sur CLOCK. L'affichage indique TIMER OFF. La programmation est possible de 00h00 à 23h50.

Quelle est la distance minimale par rapport au mur ?

Laissez un minimum de 30 cm entre le climatiseur et le mur ou tout autre objet pour assurer une bonne ventilation.

Que faire si la gaine est pliée ?

Ne pliez jamais la gaine. Assurez-vous qu'elle est aussi droite que possible et que sa longueur ne dépasse pas 2 mètres. Une gaine pliée réduit l'efficacité de la climatisation.

Comment utiliser la fonction déshumidification ?

Appuyez plusieurs fois sur le bouton MODE jusqu'à obtenir l'icône DRY. La ventilation fonctionne à vitesse fixe. Gardez portes et fenêtres fermées et ne mettez pas la gaine par la fenêtre.

Que faire en cas de bruit de gargouillement ?

Ce bruit est normal et provient du mouvement du réfrigérant à l'intérieur de l'appareil. Aucune action n'est nécessaire.

MODE D'EMPLOI ALPACLIM7501 ALPATEC

1 • Les règles de sécurité. 2 2·Caracteristiques techniques. 2 3. Description de l'appareil. 3 4. Accessoires. 3 5 Fonctionnement du tableau de bord. 3 6 · Installation. 4 7 Mode d'emploi. 5 8 · Fonctionnement. 6 g · Entretien. 7 10o Problèmes techniques eventuels. 8

Pour votre confort et votre sécurité, ALPATEC a soigneusement vérifié toutes les étapes de la fabrication.

Les produits ont été conçus pour vous plaire tant par leur design que par leur facilité d'utilisation.

ALPATEC une gamme complète d'appareils de climatisation, traitement de l'air, ventilation et chauffage pour votre entière satisfaction.

Règles de sécurité

1. Ne pas brancher l'appareil sur une prise électrique en mauvais état, ou s'il y a un mauvais contact. 2. Ne pas utiliser le climatiseur dans les situations suivantes.

• Près d'une source de chaleur
• Dans un lieu où il peut y avoir des projections de graisses
• Dans un endroit où il peut y avoir des projections d'eau

3° Ne jamais insérer vos doigts ou autre objet dans les orifices de ventilation. Prévenir vos enfants du danger que cela pourrait engendrer.

4 Toujours mettre le climatiseur en position verticale, afin de maintenir le compresseur dans de bonnes conditions. 5° Être sûr d'avoir bien débranché la prise de connexion avant de nettoyer l'appareil.

	UNITE	7501	7501 T	9001 T	9002 T	9002 TC
Compresseur rotatif		R 22	R 22	R 22	R 407C	R 407C
Puisance frigorifique	Watt	2200	2200	2600	2600	2600
Puisance absorbee climatique	Watt	860	860	1000	1000	1000
Puisance de chauffe	Watt	-	-	-	-	2000
Déshumidification	L/h	1,1	1,1	1,1	1,1	1,1
Débit d'air	m3/h	320	320	320	320	320
Télécommande		NON	OUI	OUI	OUI	OUI
Niveau sonore	dBa	51	51	52	52	52
Longueur de la gaine	m	2	2	2	2	2
Diamètre de la gaine	mm	132	132	132	132	132

VUE DE FACE

VUE ARRIÈRE

VUE DE COTÉ

ACCESSIONS

DESSIN DES PIECES	NOM DES PIECES	QUANTITE
	Gaine	1
	Manchon A (pour le montage permanent de la gaine)	1
	Buse de sortie d'air B (pour le montage provisoire de la gaine)	1
	Chevilles	4
	Vis	4

• Vérifier que tous les accessoires sont bien dans l'emballage. - Se référer au mode d'emploi pour leur utilisation.

1- Important :

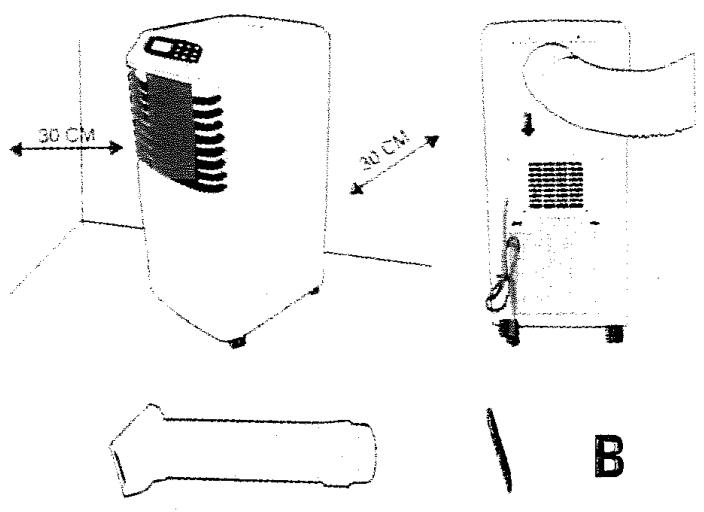

Installer le climatiseur sur une surface plate et dans un endroit spacieux, où les orifices de ventilation ne seront pas bouchés. Laisser un minimum de 30 cm entre le climatiseur et le mur ou autre objet.

2* Instructions de montage de la gaine :

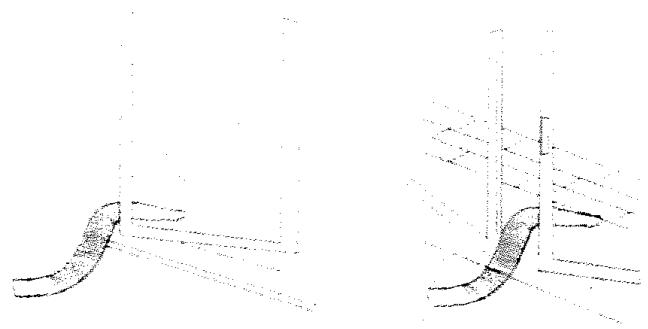

A - Montage fenêtre (temporaire):

1. Fixez la gaine à la sortie d'air du climatiseur.
2. Mettre la buse de sortie d'air B à l'autre bout de la gaine.
3. Positionnez cette buse dans le cadre d’une fenêtre.

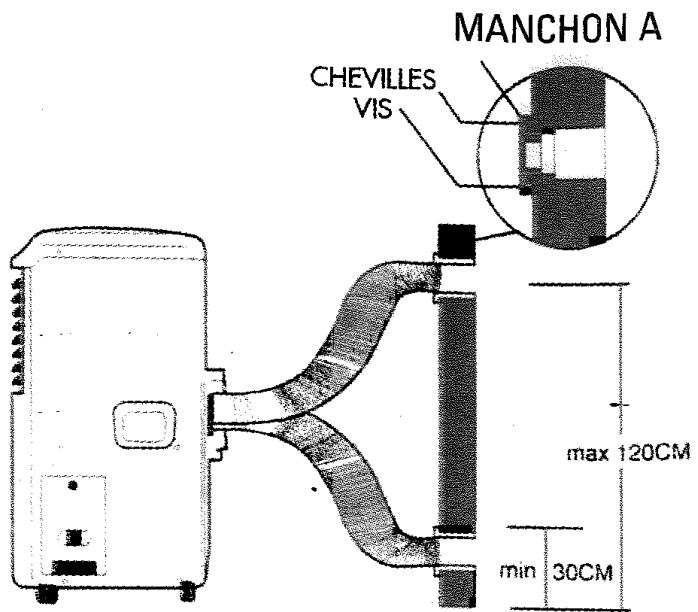

1. Fixez la gaine à la sortie d'air du climatiseur.
2. Installez le manchon A dans l'orifice du mur préalablement percé, en utilisant les 4 chevilles et vis.
3. Attachez l'autre bout de la gaine à l'adaptateur A.
4. Couvrir l'adaptateur avec le cache quand il n'est pas utilisé.

• Entre le mur et le climatiseur, la gaine peut être espacée de 500 mm à 2000 mm, mais il est préférible de laisser celle-ci la moins longue possible.

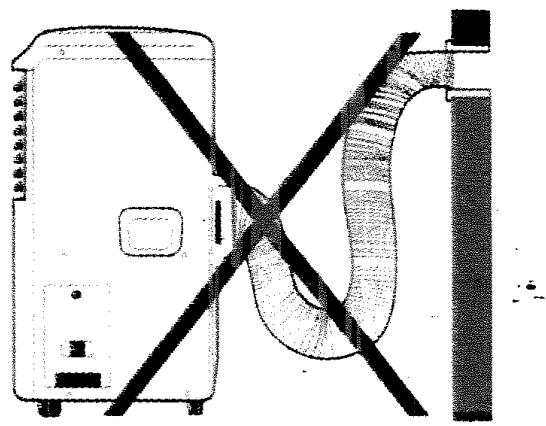

IMPORTANT: Ne jamais plier la gaine (voir schéma).

> Caracteristique de securite du réservoir d'eau

Ce produit est équipé d'un mécanisme de sécurité qui empêche l'appareil de faire déborder le bac de récupération des condensats au cas où le réservoir d'eau serait accidentellement mal placé, et / ou plein. Dans ce cas, l'appareil fera 8 bips et le voyant rouge du réservoir plein clignotera jusqu'à ce que le réservoir d'eau soit correctement placé et / ou vidé.

REMARQUE: Le moteur du ventilateur continuera à fonctionner dans ce cas. Ceci est tout à fait normal mais l'appareil ne produit pas de froid ni de déshumidification.

Avant de démarrer le climatiseur :

1. Vérifier que l'appareil est correctement positionné et que vous avez un accès facile à une prise électrique. 2° Branchez le climatiseur à une prise de 220-240V 50Hz. 3° Prenez garde à ce que le réservoir d'eau soit correctement en place sur le côté du climatiseur, sinon, l'appareil ne fonctionnera pas. 4° Pour mettre le climatiseur en marche, appuyez sur «I/O» (le bouton On/Off).

1 Avant l'utilisation du climatiseur.

Fonctionnement du déshumidificateur et climatiseur :

• Le système de déshumidification fonctionne de 10°C à 32°C, et le système de climatisation de 16°C à 32°C.
• Si les fonctions déshumidification et climatisation ont été arrêtées et que vous pouvez les remettre en marche rapidement, attendez environ 3 mn avant que ces fonctions se remettent en route.

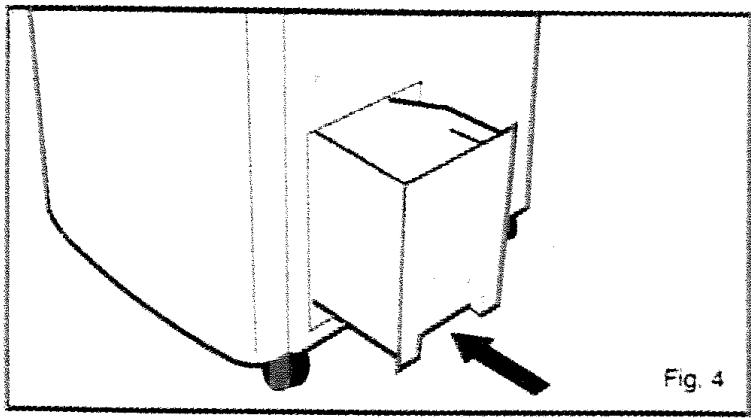

• Assurez-vous que le réservoir de recapture des condensats est correctement positionné dans le climatiseur. Branchement :
• Insérer la fiche dans la prise électrique
• Ne pas brancher l'appareil sur une multiprise à partir de laquelle fonctionne un autre appareil.
• Vérifier que le courant est bien de 220-240V 50Hz.

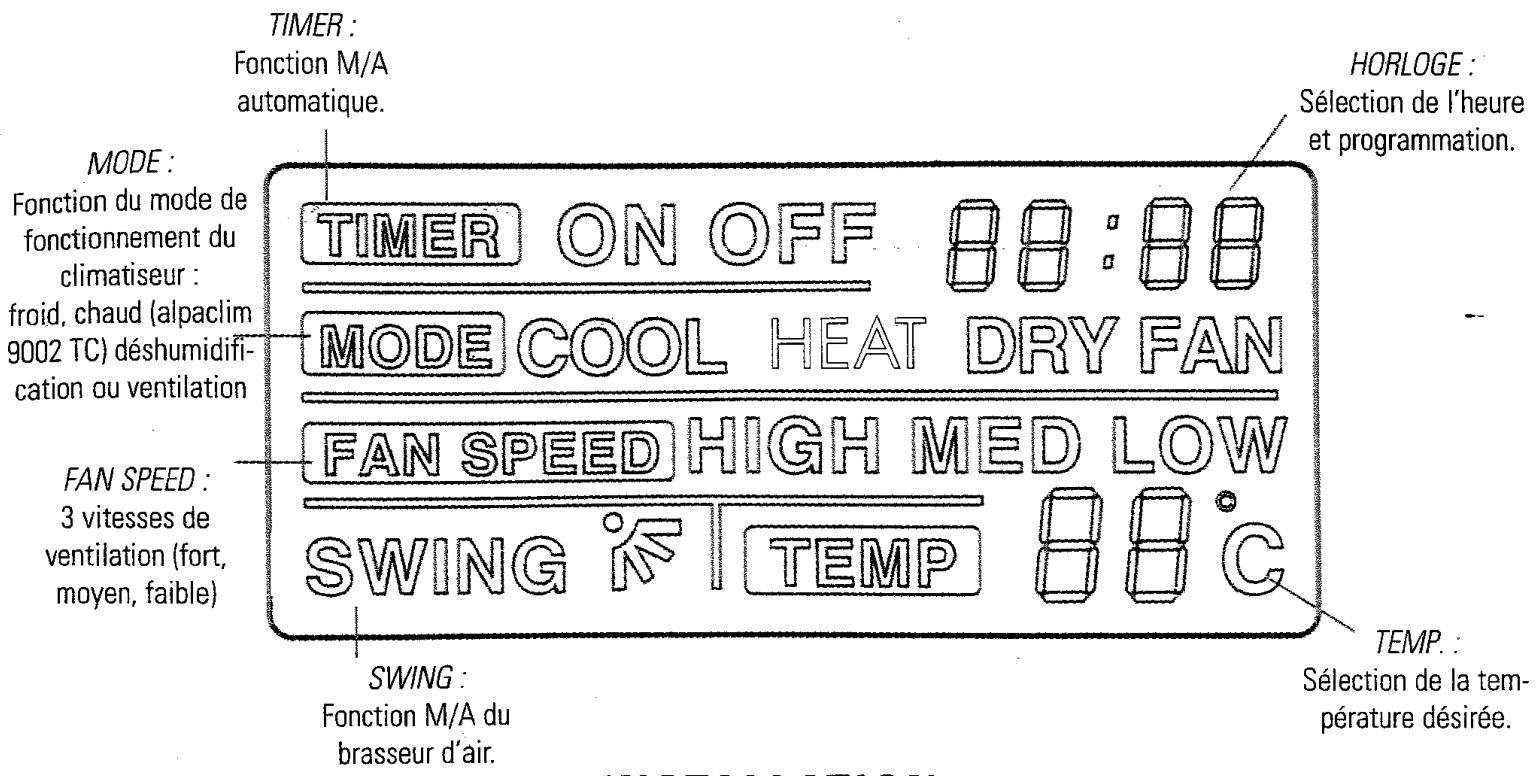

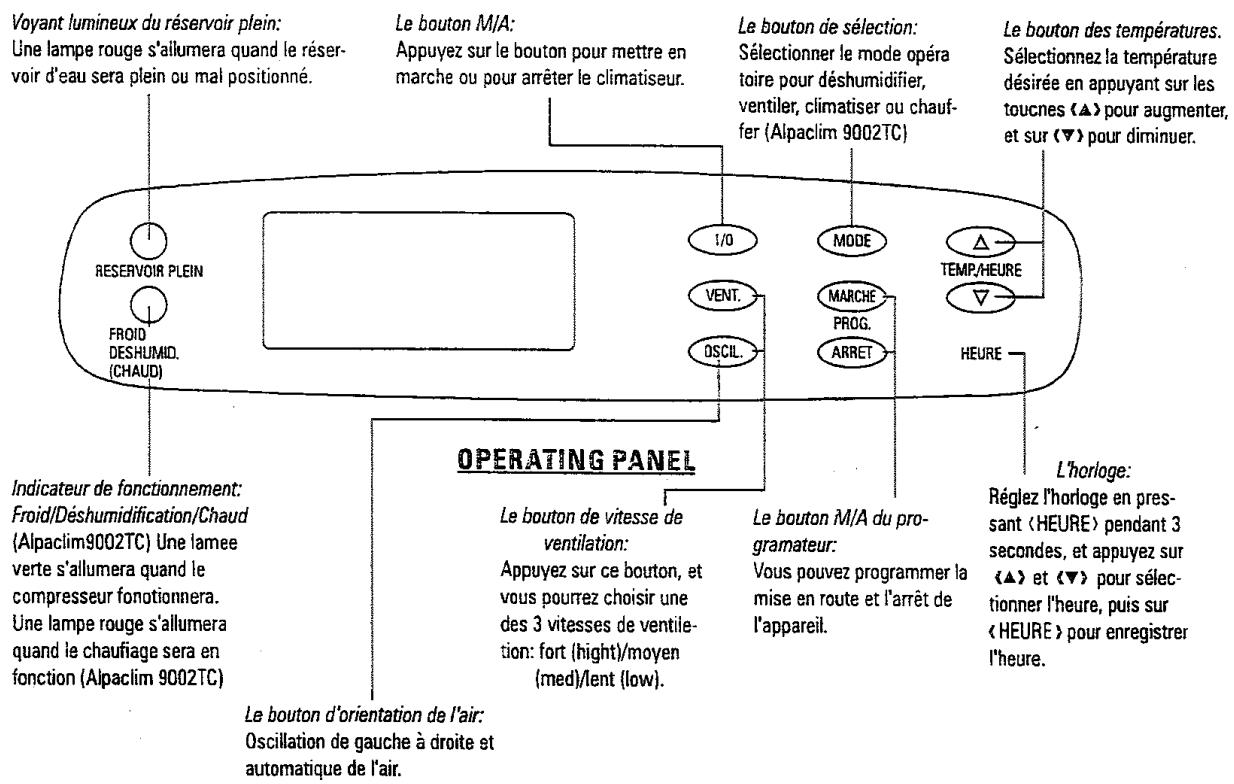

2* Le système de climatisation.

• Appuyez plusieurs fois sur le bouton «MODE», jusqu'à ce que la fonction «COOL» apparaisse.
• Appuyez sur les boutons «TEMP▲» ou «TEMP▼» pour sélectionner la température désirée dans la pièce (entre 16 °C et 32 °C).
• Appuyez sur le bouton «FAN» pour sélectionner la vitesse de ventilation.

3° Le système de déshumidification.

• Appuyez plusieurs fois sur le bouton «MODE», jusqu'à obtenir la fonction «DRY».
• La ventilation fonctionnera à une vitesse fixe.
• Gardez les fenêtres et les portes fermées pour obtenir une déshumidification plus performante. Ne pas mettre la gaine par la fenêtre.

4° Le système de chauffage (Alpaclim 9002 TC).

• Appuyez plusieurs fois sur le bouton mode jusqu'à obtenir la fonction "HEAT" (chauffage).
• Appuyez sur les boutons "TEMP" ou "TEMP" pour obtenir la température désirée dans la pièce (16^ à 32^).
• Appuyez sur le bouton "FAN" pour désirer la vitesse de ventilation.

5 Le système de ventilation.

• Appuyez plusieurs fois sur le bouton «MODE», jusqu'à obtenir la fonction «FAN» (ventilation).
• Appuyez sur le bouton «FAN» pour régifier votre vitesse de ventilation.

6 Le système de l'horloge.

Mettre en marche par programmation automatique :

• Appuyez sur les boutons «TIMER▲» ou «TIMER▼» quand le climatiseur est en marche. Programmez l'heure à laquelle vous souhaitez que le climatiseur se déclenche. Une fois la programmation terminée, appuyez sur «CLOCK». Le tableau de bord inscrira «TIMER ON».
• L'appareil peut se programmer entre 00h00 et 23h50.

Arrêt par programmation automatique :

• Appuyez sur le bouton « TIMER▲ » ou « TIMER▼ » quand le climatiseur est en marche. Sélectionnez l'heure à laquelle vous souhaitez arrêter le climatiseur. Enclenchez la fonction « CLOCK » quand la programmation est terminée. Le tableau de bord vous indiquera « TIMER OFF »
• L'appareil peut se programmer entre 00h00 et 23h50.

7 La fonction automatique de l'orientation de l'air:

• Appuyez sur le bouton «SWING» pour la mise en marche du balayage automatique de l'air. Le tableau de bord indiquera la fonction «SWING».
• Pour arrêter les mouvements oscillatoires, appuyez de nouveau sur le bouton «SWING»,

8 L'indicateur du réservoir d'eau :

• Un signal sonore retentira pendant 8 secondes quand le réservoir sera plein, et l'indicateur du réservoir d'eau s'allumera. Retirez le bac prudemment, évitez de renverser de l'eau sur l'appareil et videz le réservoir. Attention de le replacer correctement.

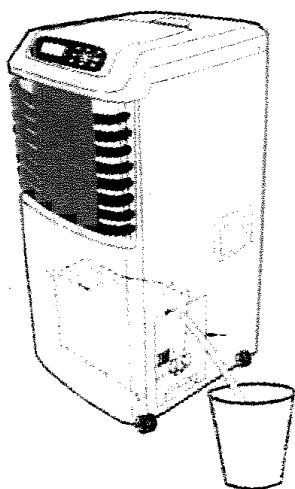

9. Le drainage continu :

• L'eau canalisée peut être extraite directement par un tube en plastique, partant du réservoir d'eau jusqu'à un récipient (comme un seau, par exemple). Enlevez le bouchon du tube en plastique avant de commencer le drainage continu.
• Ne pas sortir le réservoir d'eau pendant le drainage.

Important:

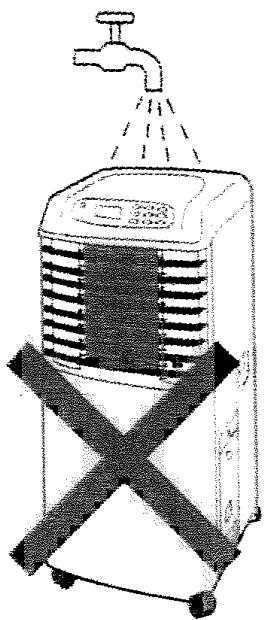

1) Être sur que la prise est débranchée avant de nettoyer l'appareil. 2) Ne pas utiliser d'essence, solvant ou autres produits chimiques, pour nettoyer le climatiseur. 3) Ne pas laver le climatiseur en le mettant sous un robinet ou en utilisant un tuyau d'arrosage. Les composants électroniques à l'intérieur de l'appareil s'en trouveraient endommagés, et ce serait très dangereux.

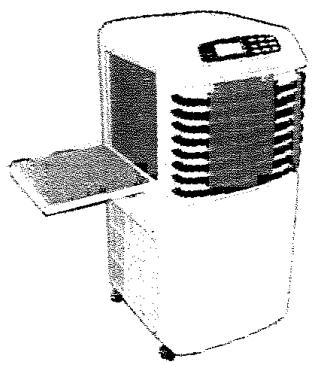

1 • Le filtré à air

• Nettoyez le filtre à air au moins une fois toutes les deux semaines, pour éviter les problèmes d’inefficacité de la ventilation dus à la poussière.
• Retirer le filtre. Tirez le support du filtre et enlevez le filtre à air de son support.
• Nettoyage. Lavez le filtre à air délicatement dans de l'eau tiède (environ 40°C), avec un détergent neutre. Rincez le filtre et laissez-le sécher.
• Remontage. Attachez le filtre à son support, en utilisant les crochets. Replacez le tout sur le climatiseur.

Corps de l'appareil

Utilisez un chiffon avec un peu de détergent neutre pour nettoyer l'extérieur. Séchez avec un autre chiffon sec.

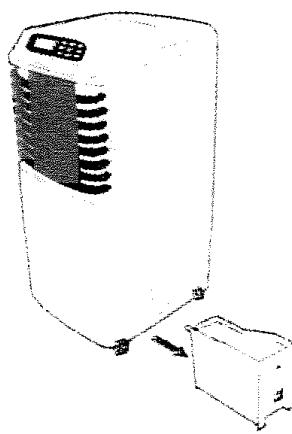

3-Le réservoir d'eau

Lavez le réservoir en utilisant de l'eau tiède (environ ), avec un détergent neutre. Rincez et laissez sécher. Remettez le bac en place dès qu'il est complètement sec.

Problemes techniques eventuels

PROBLÉMES	CAUSES POSSIBLES	SUGGESTIONS POUR Y REMÉDIER
1° L'APPAREIL NE DÉMARRE PAS, quand on appuie sur le bouton M/A.	- L'indicateur du réservoir d'eau est allumé, le bac est plein.	Videz le réservoir d'eau.
	- Le voyant vert ne s'allume pas. Cela ne fait pas 3 minutes que le climatiseur est allumé.	Attendre que les 3 minutes soient passées.
	- La température de la pièce est inférieure à la température indiquée sur le climatiseur (mode climatisation).	Indiquez une température inférieure.
	- La température de la pièce est supérieure à la température indiquée sur le climatiseur (mode chauffage).	Indiquez une température supérieure.
2° NE GENÈRE PAS ASSEZ DE FROID.	- Les fenêtres et les portes ne sont pas fermées.	Veillez à bien fermer toutes les fenêtres et portes.
	- Il y a des sources de chaleur dans la pièce.	Enlever les sources de chaleur si cela est possible.
	- La gaine n'est pas fixée ou bloquée.	Fixez la gaine et voirlez à ce qu'elle fonctionne correctement
	- La température sélectionnée est trop haute.	Sélectionnez une température inférieure.
	- Le filtre à air est bloqué par la poussière.	Nettoyez le filtre à-air.
3° ARRET EN FONC-TION CHAUFFAGE	- La protection automatique de surchauffe a fonctionné. La T° de l'air excédé les 70°C.	Veillez à laisser un espace de 30cm entre le mur et le climatiseur.
4° BRUIT -VIBRATION	- La surface sur laquelle est placée le climatiseur n'est pas plane.	Placez le climatiseur sur une zone plate si possible
5° BRUIT DE «GARGOUILLIS»	- Le bruit vient du mouvement du réfrigérant à l'intérieur du climatiseur.	C'est normal.
