Type de produit	Piano de cuisson (cuisinière à gaz) avec 3 fours
Marque	SMEG
Modèle	TR103GR

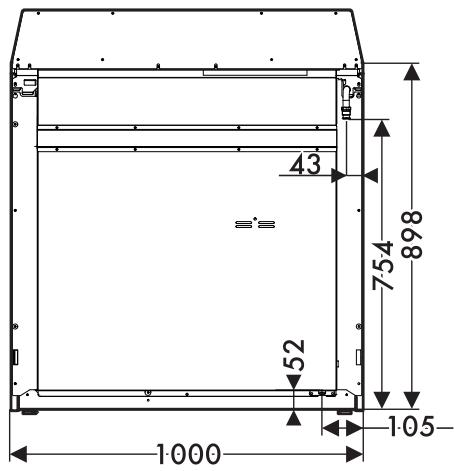

Dimensions hors tout (L x P x H)	1000 x 600 x 900-915 mm (H réglable)
Hauteur du plan de cuisson	750 mm
Alimentation gaz	Méthane G20 20 mbar (adaptable à d'autres gaz avec kit injecteurs)
Alimentation électrique	220-240 V / 1N~, 380-415 V / 2N~, etc., raccordement fixe ou par prise
Brûleurs de la table de cuisson	4 brûleurs : Auxiliaire (1.0 kW), Semi-rapide (1.8 kW), Rapide (2.9 kW), Ultra-rapide (4.2 kW)
Four multifonction (principal)	Fonctions : Statique, Sole, Petit gril, Gril, Gril ventilé, Turbo, Chaleur tournante, ECO, Vapor Clean
Four auxiliaire	Fonctions : Lampe, Gril (max 245°C)
Four vertical	Fonctions : Lampe, Chaleur tournante (max 245°C)
Programmateur électronique	Horloge, minuterie, cuisson temporisée et programmée (max 10h)
Système de nettoyage assisté	Vapor Clean (vapeur d'eau, cycle de 18 min)

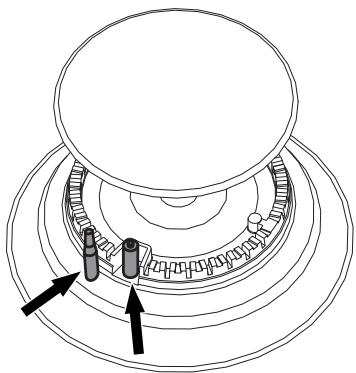

Sécurité	Thermocouple sur brûleurs, dispositif de blocage gaz, porte à fermeture mécanique, verrouillage enfant (non spécifié)
Nombre de niveaux de cuisson	4 niveaux par four (glissières)

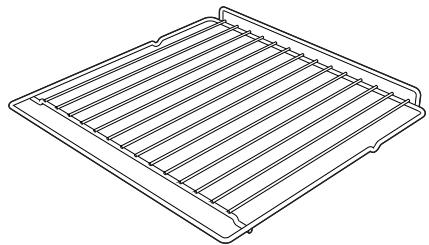

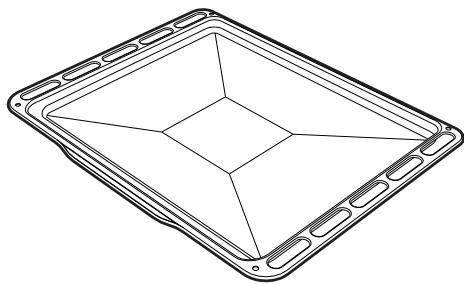

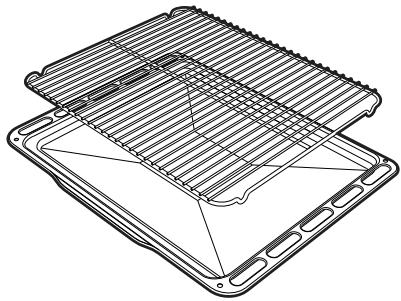

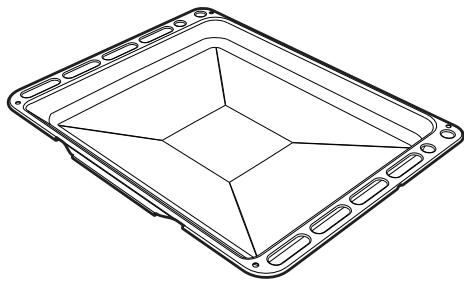

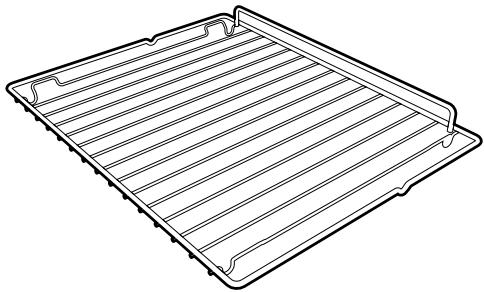

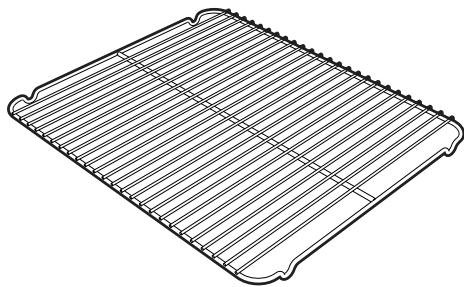

Accessoires inclus	Grille, lèchefrite, lèchefrite profonde, grille pour lèchefrite, égouttoir à vaisselle, croisillons réducteurs (selon modèle)
Poids	Environ 100 kg (estimation)
Matériaux	Émail, acier inoxydable, verre
Notice	54 pages, téléchargeable au format PDF

FOIRE AUX QUESTIONS - TR103GR SMEG

Comment allumer les brûleurs de la table de cuisson ?

Appuyez et tournez la manette du brûleur dans le sens inverse des aiguilles d'une montre jusqu'au symbole de flamme maximum. Maintenez enfoncée quelques secondes pour activer le thermocouple. Si le brûleur ne s'allume pas dans les 15 premières secondes, attendez 60 secondes avant de réessayer.

Comment régler l'heure sur l'horloge programmateur ?

Appuyez simultanément sur les touches - et +. Le point entre les heures et les minutes clignote. Utilisez les touches - ou + pour régler l'heure. Appuyez sur la touche M ou attendez 5 secondes pour valider.

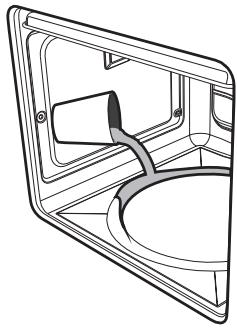

Quelle est la fonction Vapor Clean et comment l'utiliser ?

Vapor Clean est un cycle de nettoyage assisté par vapeur. Versez 40 cl d'eau au fond du four, fermez la porte, tournez la manette des fonctions sur le symbole Vapor Clean et la manette de température sur le symbole correspondant, puis programmez une durée de 18 minutes. Après le cycle, essuyez avec un chiffon.

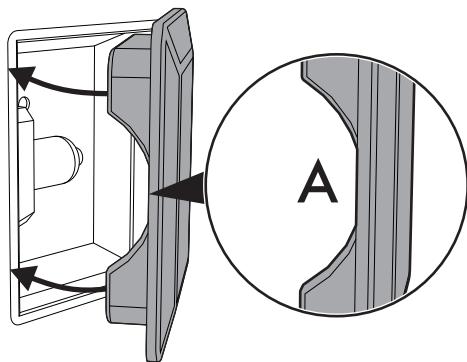

Comment remplacer une ampoule dans le four ?

Mettez l'appareil hors tension. Enlevez les accessoires et les glissières. Dévissez le couvercle de l'ampoule avec un tournevis, remplacez l'ampoule (40W, type halogène) sans toucher directement avec les doigts, puis remontez le couvercle.

L'appareil peut-il fonctionner au gaz liquide (butane/propane) ?

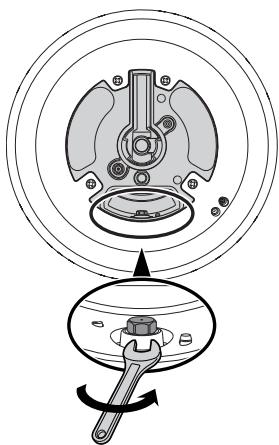

Oui, il faut remplacer les injecteurs par ceux fournis dans le kit d'adaptation au gaz liquide. Voir le tableau des injecteurs et suivre la procédure de réglage du minimum. L'étiquette de réglage doit être changée en conséquence.

Quels sont les diamètres de casseroles recommandés pour chaque brûleur ?

Brûleur auxiliaire : 12-14 cm ; semi-rapide : 16-24 cm ; rapide : 18-26 cm ; ultra-rapide : 18-28 cm. Utilisez des casseroles à fond plat et couvercle.

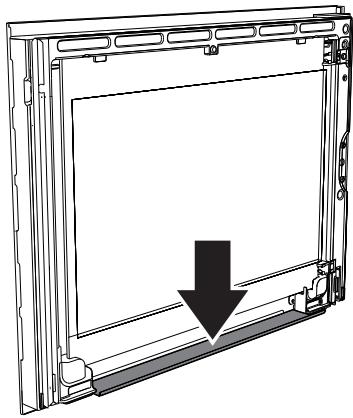

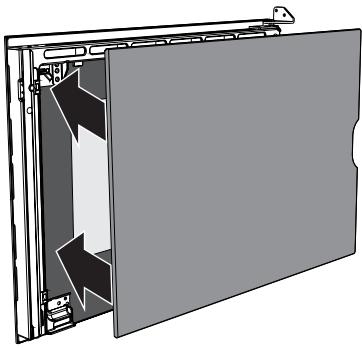

Comment nettoyer les vitres de la porte du four ?

Utilisez du papier absorbant ou une éponge humide avec un détergent normal. Pour un nettoyage en profondeur, démontez la porte (four auxiliaire uniquement) et retirez les vitres internes en suivant les instructions de la notice.

Que faire si le four ne chauffe pas ?

Vérifiez que la manette des fonctions est positionnée sur une fonction de cuisson. Contrôlez le fusible et l'alimentation électrique. Si le problème persiste, contactez le service après-vente.

Comment utiliser la fonction ECO du four multifonction ?

La fonction ECO est destinée à cuisiner sur un seul niveau avec une consommation réduite. Placez les aliments dans le four froid et évitez d'ouvrir la porte pendant la cuisson. Les temps de cuisson peuvent être plus longs.

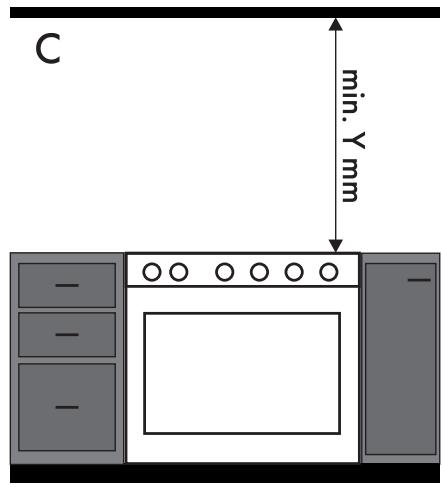

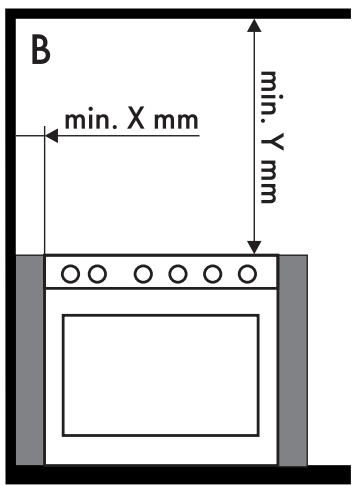

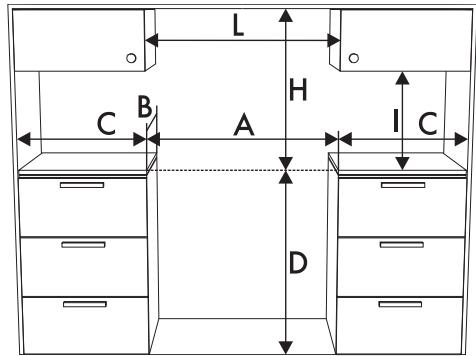

Quelles sont les distances de sécurité pour l'installation ?

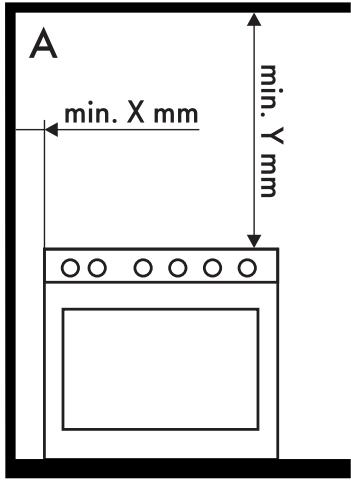

L'appareil doit être installé à au moins 150 mm des murs latéraux (X) et à 750 mm (Y) sous un meuble suspendu ou une hotte. Consultez la notice pour les classes d'installation A, B ou C.

MODE D'EMPLOI TR103GR SMEG

1 Avertissements 112

1.1 Avertissements généraux de sécurité 112 1.2 Responsabilité du fabricant 116 1.3 Fonction de l'appareil 117 1.4 Plaque d'identification 117 1.5 Ce manuel d'utilisation 117 1.6 Élimination 117 1.7 Comment lire le manuel d'utilisation 118

2 Description 119

2.1 Description générale 119 2.2 Plan de cuisson 120 2.3 Panneau de commande 120 2.4 Autres parties 121 2.5 Accessoires disponibles 122

3 Utilisation 124

3.1 Pour économiser l'énergie 126 3.2 Utilisation des accessoires 126 3.3 Utilisation de la table de cuisson 128 3.4 Utilisation des fours 129 3.5 Conseils pour la cuisson 133 3.6 Horloge programmateur 134

4 Nettoyage et entretien 140

4.1 Nettoyage de la table de cuisson 141 4.2 Nettoyage des portes 142 4.3 Nettoyage des cavités de cuisson 145 4.4 Vapor Clean (four multifonction) 146 4.5 Entretien extraordinaire 148

5 Installation 150

5.1 Raccordement du gaz 150 5.2 Adaptation aux différents types de gaz 153 5.3 Positionnement 158 5.4 Branchement électrique 162 5.5 Pour l'installateur 164

TRADUCTION DE LA NOTICE ORIGINALE

Nous conseillons de lire attentivement ce manuel qui contient toutes les indications nécessaires pour préserver les caractéristiques esthétiques et fonctionnelles de l'appareil acheté.

Pour toute information complémentaire concernant le produit : www.smeg.com

1 Avertissements

1.1 Avertissements généraux de sécurité

Dommages corporels

• L'appareil et ses parties accessibles deviennent très chauds durant l'utilisation. Ne touchez pas les éléments chauffants durant l'utilisation.
• Protégez vos mains avec des gants thermiques lors de la manipulation des aliments à l'intérieur de la cavité de cuisson.
• N'essayez jamais d'éteindre une flamme ou un incendie avec de l'eau : mettez l'appareil hors tension et couvrez la flamme avec un couvercle ou une couverture ignifuge.
• Cet appareil peut être utilisé par des enfants de plus de 8 ans et des personnes ayant des capacités physiques, sensorielles ou mentales réduites, ou manquant d'expérience et de connaissances, sous la supervision et en recevant la formation d'adultes et de personnes responsables de leur sécurité.
• Les enfants ne doivent pas jouer avec l'appareil.
• Éloignez les enfants de moins de 8 ans s'ils ne font pas l'objet d'une surveillance constante.
• Ne laissez pas les enfants de moins de 8 ans s'approcher de l'appareil durant son fonctionnement.
• Les opérations de nettoyage et d'entretien ne doivent jamais être effectuées par des enfants sans surveillance. Assurez-vous que les couronnes sont bien en place dans leurs logements avec leurs chapeaux.
• Faites très attention au réchauffement rapide des zones de cuisson. Évitez de chauffer les casseroles à vide. Danger de surchauffe.
• Les graisses et les huiles peuvent prendre feu en cas de surchauffe. Ne vous éloignez pas durant la préparation d'aliments contenant des huiles ou des graisses. Si les huiles ou les graisses prennent feu, n'éteignez jamais les flammes avec de l'eau. Mettez un couvercle sur la casserole et éteignez la zone de cuisson concernée.
• Le processus de cuisson doit toujours être surveillé. Un processus de cuisson à court terme doit être continuellement surveillé.
• Pendant l'utilisation, les objets métalliques comme les couverts ou la vaisselle ne doivent pas être posés sur le dessus du plan de cuisson car ils risquent de surchauffer.
• N'introduisez pas d'objets métalliques pointus (couverts ou ustensiles) dans les fentes.
• Ne versez pas d'eau directement sur les lèchefrites très chaudes.
• Pendant la cuisson, la porte du four doit rester fermée.
• En cas d'intervention sur les aliments ou à la fin de la cuisson, ouvrez la porte de 5 cm pendant quelques secondes, laissez sortir la vapeur, puis ouvrez complètement la porte.
• N'ouvrez pas le compartiment de rangement (s'il est présent) lorsque le four est allumé et encore chaud.
• Les objets laissés dans le compartiment de rangement pourraient être très chauds après l'utilisation du four.
• N'UTILISEZ PAS OU NE CONSERVEZ PAS DE MATÉRIAUX INFLAMMABLES DANS LE COMPARTIMENT DE RANGEMENT (SI PRÉSENT) OU À PROXIMITÉ DE L'APPAREIL.
• N'UTILISEZ PAS DE VAPORISATEURS À PROXIMITÉ DE CET APPAREIL LORSQU'IL EST EN FONCTION.
• Mettez l'appareil hors tension après l'utilisation.
• NE MODIFIEZ PAS CET APPAREIL.
• Avant toute intervention sur l'appareil (installation, entretien, positionnement ou déplacement), munissez-vous d'équipements de protection individuelle.
• Avant toute intervention, désactive l'alimentation électrique générale.
• Du personnel qualifié doit effectuer l'installation et les interventions d'assistance dans le respect des normes en vigueur.
• N'essayez jamais de réparer l'appareil sans l'intervention d'un technicien qualifié.
• Ne tirez jamais le câble pour débrancher la fiche.
• Si le câble d'alimentation électrique est abîmé, contactez immédiatement le service d'assistance technique qui se chargera de le remplacer.

Dommages subis par l'appareil

• N'utilisez pas de détergents abrasifs ou corrosifs sur les parties en verre (ex. produits en poudre, détachants et éponges métalliques). Utilisez éventuellement des outils en bois ou en plastique.

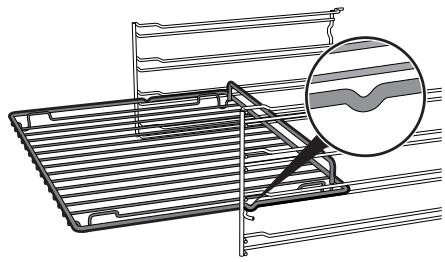

• Les grilles et les lèchefrites doivent être insérées dans les glissières latérales jusqu'à l'arrêt complet. Les dispositifs de blocage mécanique de sécurité empêchent l'extraction des grilles et des lèchefrites et doivent être tournés vers le bas et vers l'arrière de la cavité de cuisson.
• Ne vous asseyez pas sur l'appareil.
• N'utilisez pas de jets de vapeur pour nettoyer l'appareil.
• N'obstruez pas les ouvertures, les fentes d'aération et d'évacuation de la chaleur.
• Ne laissez pas l'appareil sans surveillance durant la cuisson, car des graisses et des huiles, en surchauffant, pourraient s'enflammer. Faites très attention.
• Ne laissez aucun objet sur les surfaces de cuisson.
• N'UTILISEZ JAMAIS L'APPAREIL EN GUISE DE CHAUFFAGE AMBIANT.
• N'utilisez pas de produits en spray à proximité du four.
• N'utilisez pas de récipients en plastique pour la cuisson des aliments.
• N'introduisez ni boîtes ni récipients fermés à l'intérieur de la cavité de cuisson.
• Sortez de la cavité de cuisson toutes les lèchefrites et les grilles non utilisées pendant la cuisson.
• Ne couvrez pas le fond de la cavité de cuisson avec des feuilles d'aluminium.
• Ne posez pas de casseroles ni de lèchefrites sur le fond de la cavité de cuisson.
• Si vous souhaitez utiliser du papier sulfurisé, placez-le de façon à ce qu'il ne gêne pas la circulation d'air chaud à l'intérieur du four.
• Ne posez pas de casseroles ni de lèchefrites directement sur la vitre interne du four quand la porte est ouverte.
• Les récipients ou les grils à viande doivent être placés à l'intérieur du périmètre de la table de cuisson.
• Tous les récipients doivent avoir un fond plat et lisse.
• En cas de débordement, éliminez le liquide en excès de la table de cuisson.
• Ne renversez pas de substances acides comme du jus de citron ou du vinaigre sur la table de cuisson.
• Ne posez pas de casseroles ni de poêles vides sur les zones de cuisson allumées.
• N'utilisez pas de jets de vapeur pour nettoyer l'appareil.
• N'utilisez pas de matériaux rêches, abrasifs, ni de racloirs métalliques tranchants.
• N'utilisez pas de produits de nettoyage à base de chlore, d'ammoniaque ou d'eau de Javel sur les parties en acier ou traitées en surface avec des finitions métalliques (par ex., anodisations, nickelages, chromages).
• N'utilisez pas de détergents abrasifs ou corrosifs sur les parties en verre (ex. produits en poudre, détachants et éponges métalliques).
• Ne lavez pas au lave-vaisselle les parties amovibles comme les grilles de la table de cuisson, les couronnes et les chapeaux.
• N'utilisez pas la porte ouverte comme levier pour faire entrer l'appareil dans le meuble.
• N'exercez pas de pressions excessives sur la porte ouverte.
• N'utilisez pas la poignée pour soulever ou déplacer cet appareil.

Installation

• CET APPAREIL NE DOIT PAS ÊTRE INSTALLÉ SUR DES BATEAUX OU DES CARAVANES.
• N'installez pas l'appareil sur un piédestal.
• Positionnez l'appareil dans le meuble avec l'aide d'une autre personne. Pour éviter la surchauffe possible, l'appareil ne doit pas être installé derrière une porte décorative ou un panneau.
• Un technicien habilité doit effectuer le branchement au gaz.
• La mise en œuvre avec un tuyau flexible devra être réalisée de manière à ce que la longueur de la conduite ne dépasse pas 2 mètres d'extension maximale pour les tuyaux flexibles en acier et 1,5 mètre pour les tuyaux en caoutchouc. Assurez-vous que les tuyaux ne sont pas au contact des parties mobiles ni écrasés.
• Si nécessaire, utilisez un régulateur de pression conforme à la norme en vigueur.
• Après toute intervention sur l'appareil, vérifiez que le couple de serrage des connexions du gaz est compris entre 10 Nm et 15 Nm.
• Une fois l'installation terminée, vérifiez la présence d'éventuelles fuites avec une solution savonneuse, mais jamais avec une flamme.
• Un technicien habilité doit effectuer le branchement électrique.
• La mise à la terre est obligatoire selon les modalités prévues par les normes de sécurité de l'installation électrique.

Utilisez des câbles résistant à une température d'au moins 90 °C. Le couple de serrage des vis des conducteurs d'alimentation du bornier doit être égal à 1,5 - 2 Nm.

Pour cet appareil

• Avant de remplacer la lampe, assurez-vous que l'appareil est hors tension.
• Ne vous appuyez pas et ne vous asseyez pas sur la porte ouverte.
• Vérifiez qu'aucun objet ne reste coincé dans la porte de l'appareil.

1.2 Responsabilité du fabricant

Le fabricant décline toute responsabilité en cas de dommages subis par les personnes et les biens, causés par :

• l'utilisation de l'appareil différente de celle prévue ;
• le non-respect des prescriptions du manuel d'instructions ;
• l'altération, même d'une seule partie de l'appareil ;
• l'utilisation de pièces détachées non d'origine.

1.3 Fonction de l'appareil

• Cet appareil est destiné à la cuisson d'aliments dans le milieu domestique. Toute autre utilisation est impropre.
• Cet appareil n'est pas conçu pour fonctionner avec des temporisateurs externes ou des systèmes de commande à distance.

1.4 Plaque d'identification

La plaque d'identification contient les données techniques, le numéro de série et le marquage. N'enlevez jamais la plaque d'identification. Une fois installée, la plaque signalétique n'est accessible que par l'arrière de la cuisinière, c'est pourquoi il est fortement conseillé de coller la plaque signalétique de rechange (incluse dans l'emballage de la cuisinière) au dos du présent manuel d'utilisation pour référence.

1.5 Ce manuel d'utilisation

Ce manuel d'utilisation fait partie intégrante de l'appareil. Conservez-le en parfait état et à portée de main de l'utilisateur pendant tout le cycle de vie de l'appareil.

Lisez attentivement ce manuel d'utilisation avant d'utiliser l'appareil.

1.6 Élimination

Cet appareil doit être éliminé séparément des autres déchets (directives 2002/

95/CE, 2002/96/CE, 2003/108/CE). Cet appareil ne contient pas de substances dont la quantité est jugée dangereuse pour la santé et l'environnement, conformément aux directives européennes en vigueur.

Pour éliminer l'appareil :

• Coupez le câble d'alimentation électrique et enlevez-le avec la fiche.

Tension électrique. Danger d'électrocution.

• Coupez l'alimentation électrique générale.
• Débranchez le câble d'alimentation électrique de l'installation électrique.

Avertissements

• Confiez l'appareil destiné à la mise au rebut aux centres de collecte sélective des déchets électriques et électroniques, ou remettez-le au revendeur au moment de l'achat d'un appareil équivalent, à raison d'un contre un.

Il est précisé que, pour l'emballage de l'appareil, nous utilisons des matériaux non polluants et recyclables.

• Confiez les matériaux de l'emballage aux centres de collecte sélective.

Emballage en plastique. Danger d'asphyxie.

• Ne laissez jamais sans surveillance l'emballage ni ses parties.
• Évitez que les enfants jouent avec les sachets en plastique de l'emballage.

1.7 Comment lire le manuel d'utilisation

Ce manuel d'utilisation utilise les conventions de lecture suivantes :

Avertissements

Informations générales sur ce manuel d'utilisation, la sécurité et l'élimination finale.

Description

Description de l'appareil et de ses accessoires.

Utilisation

Informations sur l'utilisation de l'appareil et des accessoires.

Nettoyage et entretien

Informations pour un nettoyage et un entretien corrects de l'appareil.

Installation

Informations pour le technicien qualifié concernant l'installation, la mise en fonction et l'essai.

Avertissement de sécurité

Information

Suggestion

1. Séquence d'instructions pour l'utilisation.
2. Instruction d'utilisation individuelle.

2 Description

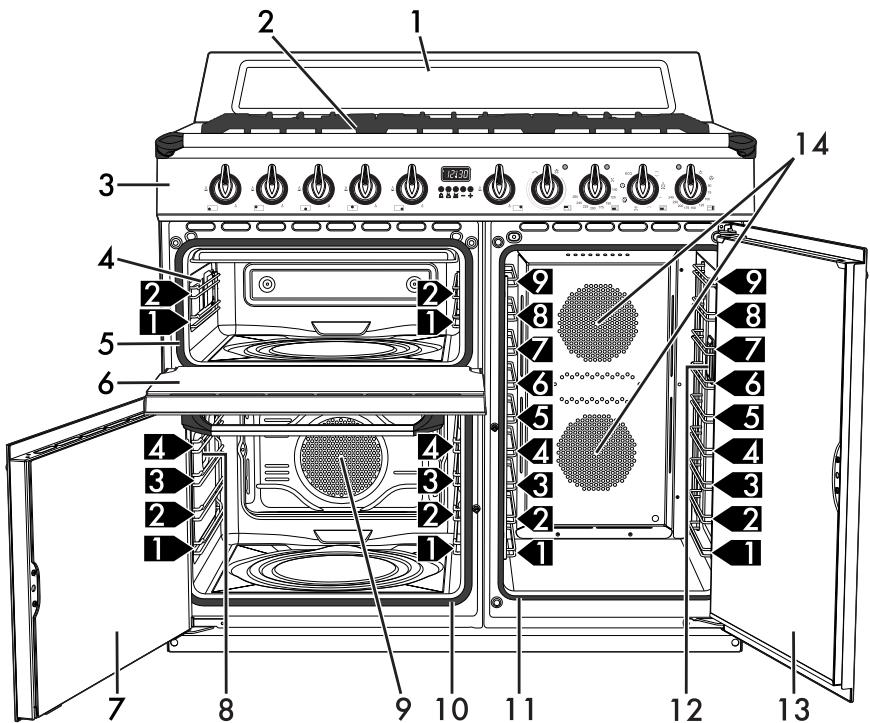

2.1 Description générale

1 Dosseret 2 Table de cuisson 3 Panneau de commande

1, 2, 3.

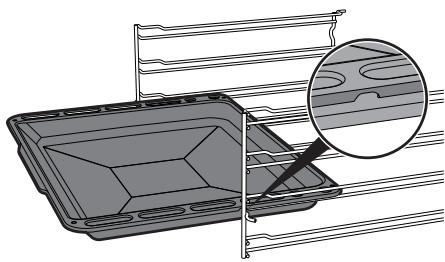

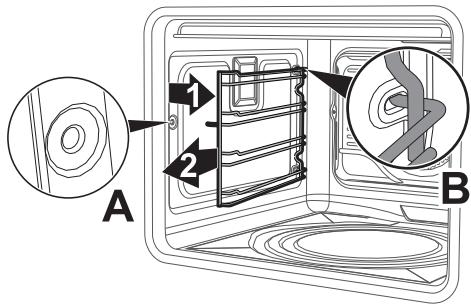

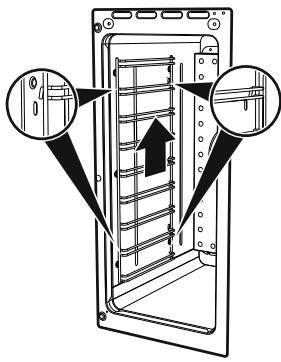

Glissières de support pour grilles/lechefrites

4 Lampe d'éclairage du four auxiliaire 5 Joint du four auxiliaire 6 Porte du four auxiliaire

7 Porte de four multifonction 8 Lampe de four multifonction 9 Turbine de four multifonction 10 Joint de four multifonction

11 Joint de four vertical 12 Lampe de four vertical 13 Porte de four vertical 14 Turbines de four vertical

2.2 Plan de cuisson

AUX = Auxiliaire

SR = Semi-rapide

R = Rapide

UR2 = Ultra-rapide

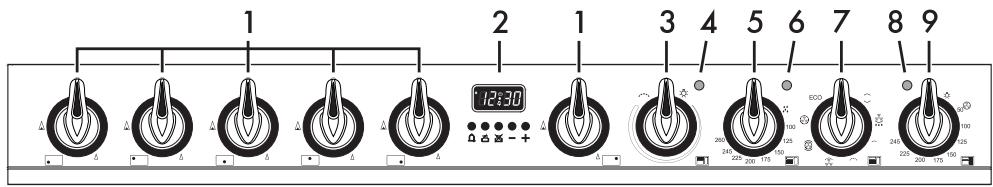

2.3 Panneau de commande

1 Manettes des brûleurs du plan de cuisson

Utiles pour allumer et régler les brûleurs du plan de cuisson.

Enfoncez et tournez les manettes dans le sens inverse des aiguilles d'une montre sur la valeur A pour allumer les brûleurs correspondants. Tournez les manettes sur la zone comprise entre le maximum A et le minimum A pour régler l'intensité de la flamme. Ramenez les manettes sur la position C pour éteindre les brûleurs.

2 Horloge programmateur

Utile pour afficher l'heure actuelle, sélectionner des cuissons programmées ou programmer le temporisateur minuteur.

3 Manette du grill variable du four auxiliaire

Elle allume la lampe à l'intérieur du four ou la résistance du grill à une température qui va, à titre indicatif, d'un minimum de 50 °C à un maximum de 245 °C.

4 Voyant du grill variable du four auxiliaire

Il s'allume lorsque le four auxiliaire est en train de chauffer. Il s'éteint lorsque la température est atteinte. L'intermittence régulière signale que la température à l'intérieur du four est maintenue constante.

5 Manette de température du four multifonction

Cette manette permet de sélectionner la température de cuisson et de Vapor Clean. Tournez la manette dans le sens des aiguilles d'une montre sur la valeur souhaitée comprise entre le minimum et le maximum.

6 Voyant du four multifonction

Il s'allume lorsque le four est en train de chauffer. Il s'éteint lorsque la température est atteinte. L'intermittence régulière signale que la température sélectionnée à l'intérieur de la cavité de cuisson est maintenue constante.

7 Manette des fonctions du four multifonction

Les différentes fonctions du four s'adaptent aux différents modes de cuisson. Après avoir sélectionné la fonction souhaitée, réglez la température de cuisson à l'aide de la manette de température.

8 Voyant du four vertical

Il s'allume lorsque le four est en train de chauffer. Il s'éteint lorsque la température est atteinte. Son clignotement régulier signale que la température sélectionnée à l'intérieur de la cavité de cuisson est maintenue constante.

9 Manette de température du four vertical

Elle allume la lampe à l'intérieur du compartiment de cuisson ou les résistances circulaires à une température qui va, à titre indicatif, d'un minimum de 50°C à un maximum de 245°C.

2.4 Autres parties

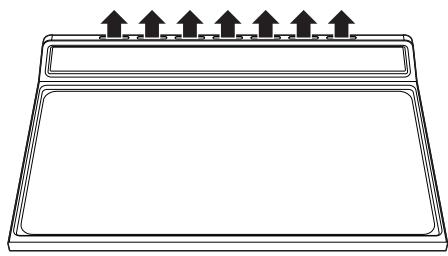

Turbine de refroidissement

La turbine refroidit les parois et se met en marche durant la cuisson.

Le fonctionnement de la turbine crée un flux d'air normal qui s'échappe par l'arrière de l'appareil et peut continuer pendant un court moment même après son extinction.

N'obstruez pas les ouvertures, les fentes d'aération et d'évacuation de la chaleur.

Éclairage interne

L'éclairage interne de l'appareil s'allume lorsqu'on sélectionne une fonction quelconque :

Four multifonction : tourner la manette des fonctions sur une fonction quelconque (à l'exception de la fonction ECO). Four auxiliaire : tourner la manette gril variable sur le symbole ou sélectionner une température de cuisson. Four vertical : tourner la manette de température sur le symbole ou sélectionner une température de cuisson.

Niveau de positionnement

L'appareil dispose de niveaux permettant de positionner les lèchefrites et les grilles à des hauteurs différentes. Les hauteurs d'enfournement sont considérées de bas en haut (voir 2.1 Description générale).

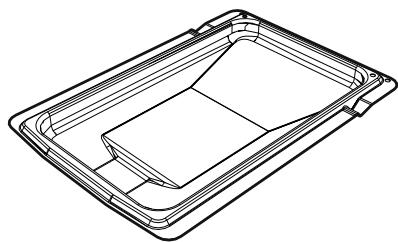

2.5 Accessoires disponibles

Grille pour lèchefrite

À poser au-dessus d'une lèchefrite pour la cuisson d'aliments qui peuvent goutter.

Lèchefrite four

Elle permet de récupérer des graisses ayant coulé des aliments posés sur la grille supérieure.

Lèchefrite profonde

Elle permet de récupérer des graisses ayant coulé des aliments posés sur la grille supérieure. Elle est aussi utile pour la cuisson de tartes, pizzas et gâteaux.

Grille

Utile pour y placer les récipients contenant des aliments en train de cuire.

Égouttoir à vaisselle

À utiliser pour chauffer la vaisselle

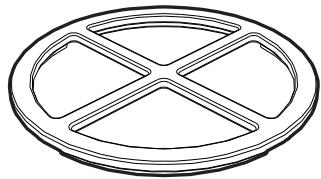

Grille de réduction

Utile si l'on utilise de petits récipients.

Utile si l'on utilise des récipients Wok.

Certains modèles ne sont pas équipés de ces accessoires.

Les accessoires susceptibles d'entrer au contact des aliments sont fabriqués avec des matériaux conformes aux lois en vigueur.

Vous pouvez demander les accessoires fournis ou en option aux centres d'assistance agréés. Utilisez uniquement les accessoires d'origine du fabricant.

3 Utilisation

Avertissements

Température élevée à l'intérieur du four durant l'utilisation. Risque de brûlures.

• Pendant la cuisson, la porte du four doit rester fermée.
• Protégez vos mains avec des gants thermiques durant la manipulation des aliments à l'intérieur du four.
• Ne touchez pas les éléments chauffants à l'intérieur de l'appareil.
• Ne versez pas d'eau directement sur les lèchefrites très chaudes.
• Ne laissez pas les enfants de moins de 8 ans s'approcher de l'appareil durant son fonctionnement.
• En cas d'intervention sur les aliments ou à la fin de la cuisson, ouvrez la porte de 5 cm pendant quelques secondes, laissez sortir la vapeur, puis ouvrez complètement la porte.

Utilisation propre. Risque de brûlures.

Assurez-vous que les couronnes sont bien en place dans leurs logements avec leurs chapeaux. - Les graisses et les huiles pourraient s'enflammer en surchauffant. Faites attention.

Utilisation propre. Risque de dommages aux surfaces.

• Ne couvrez pas le fond de la cavité de cuisson avec des feuilles d'aluminium.
• Si vous souhaitez utiliser du papier sulfurisé, placez-le de façon à ce qu'il ne gêne pas la circulation d'air chaud à l'intérieur du four.
• Ne posez pas de casseroles ni de lèchefrites sur le fond de la cavité de cuisson.
• Ne posez pas de casseroles ni de lèchefrites directement sur la vitre interne du four quand la porte est ouverte.
• Ne versez pas d'eau directement sur les lèchefrites très chaudes. Assurez-vous que les couronnes sont bien en place dans leurs logements avec leurs chapeaux.
• Les récipients ou les grils à viande doivent être placés à l'intérieur du périmètre de la table de cuisson.
• Tous les récipients doivent avoir un fond plat et lisse.
• En cas de débordement, éliminez le liquide en excès de la table de cuisson.

Température élevée à l'intérieur du compartiment de rangement durant l'utilisation.

Risque d'incendie ou d'explosion.

• N'utilisez pas de produits en spray à proximité du four.
• N'utilisez pas et ne laissez pas de matériaux inflammables à proximité du four ou du compartiment de rangement.
• N'utilisez pas de vaisselle ni de récipients en plastique pour la cuisson des aliments.
• N'introduisez pas de boîtes ni de récipients fermés à l'intérieur du four.
• Ne laissez pas le four sans surveillance durant la cuisson, car des graisses et des huiles peuvent s'en écouler.
• Sortez du four toutes les lèchefrites et les grilles non utilisées pendant la cuisson.

Précautions

La fuite de gaz peut provoquer une explosion.

En cas d'odeur de gaz ou de pannes de l'installation de gaz :

• Fermez immédiatement l'alimentation du gaz ou fermez la vanne de la bouteille de gaz.
• Éteignez immédiatement toutes les flammes libres et les cigarettes.
• N'allumez pas d'interrupteurs de courant ou d'appareils et n'extrayez aucune prise de courant. N'utilisez pas de téléphones ni de portables à l'intérieur de l'édifice. Ouvrez les fenêtres et aérez la pièce.
• Appelez le service après-vente ou l'organisme fournisseur de gaz.

Fonctionnement anormal

Une quelconque des conditions suivantes doit être considérée comme un fonctionnement anormal et nécessite une demande d'intervention :

• Jaunissement de la plaque du brûleur.
• Endommagement des ustensiles de cuisine.
• Allumage incorrect des brûleurs.
• Difficultés des brûleurs à rester allumés.
• Extinction des brûleurs pendant le fonctionnement.
• Robinets du gaz difficiles à tourner. Si l'appareil ne fonctionne pas correctement, contactez le service après-vente autorisé de votre zone.

Première utilisation

1. Éliminez les éventuelles pellicules de protection à l'extérieur et à l'intérieur de l'appareil ainsi que des accessoires.
2. Enlevez les éventuelles étiquettes (à l'exception de la plaque contenant les données techniques) appliquées sur les accessoires et dans la cavité de cuisson.
3. Enlevez et lavez tous les accessoires de l'appareil (voir 4 Nettoyage et entretien).
4. Chauffez l'appareil à vide à la température maximale, pour éliminer les éventuels résidus de fabrication.

3.1 Pour économiser l'énergie

• Activez le préchauffage du four uniquement si la recette le prévoit.
• Si aucune consigne contraire ne l'indique sur l'emballage, décongelez les aliments surgelés avant de les mettre au four.
• Si plusieurs cuissons sont nécessaires, il est conseillé de cuire les aliments les uns après les autres pour exploiter au moins le four déjà chaud.
• Utilisez de préférence des moules foncés en métal : ils permettent une meilleure absorption de la chaleur.
• Sortez de la cavité de cuisson toutes les lèchefrites et les grilles non utilisées pendant la cuisson.
• Arrêtez la cuisson quelques minutes avant que le temps normalement nécessaire ne se soit écoulé. La cuisson se poursuivra pendant les minutes restantes grâce à la chaleur qui s'est accumulée à l'intérieur du four.
• Réduisez au minimum les ouvertures de la porte pour éviter toute dispersion de chaleur. Gardez la cavité du four en état permanent de propreté.

3.2 Utilisation des accessoires

Grilles et lèchefrites

Les grilles et les lèchefrites doivent être insérées dans les glissières latérales jusqu'au point d'arrêt.

• Les dispositifs de blocage mécanique de sécurité qui empêchent l'extraction accidentelle de la grille doivent être orientés vers le bas et vers la partie postérieure de la cavité de cuisson.

Introduisez à fond les grilles et les lèchefrites délicatement dans la cavité de cuisson.

Nettoyez les lèchefrites avant la première utilisation pour éliminer les éventuels résidus de fabrication.

Grille pour lèchefrite

Introduisez la grille pour lèchefrite à l'intérieur de la lèchefrite. On peut ainsi recueillir les graisses séparément des aliments en train de cuire.

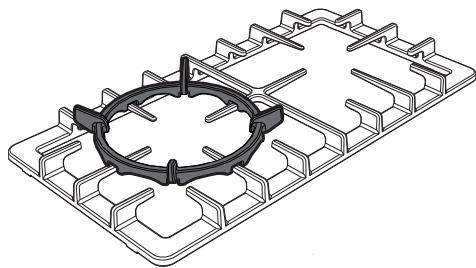

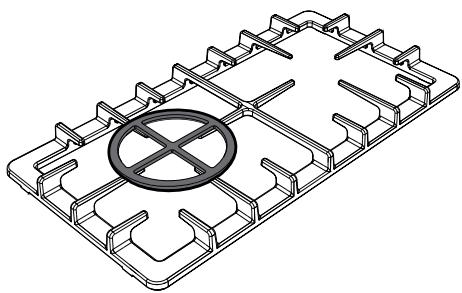

Croisillons réducteurs

Les croisillons réducteurs doivent être posés sur les grilles du plan de cuisson. Assurez-vous qu'ils sont positionnés de façon correcte.

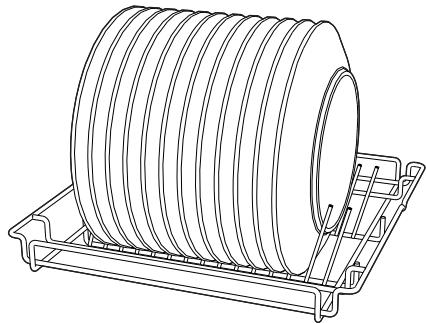

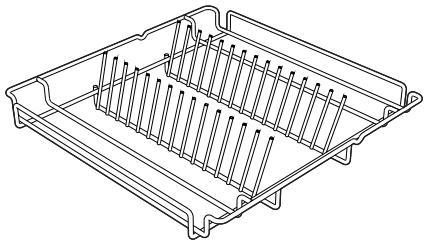

Égouttoir à vaisselle

1. Introduisez l'égouttoir à vaisselle sans assiettes dans le four, sur le premier niveau.
2. Positionnez les assiettes d'après la figure.

1. Chauffez le four à une température non supérieure à 50 °C pendant un maximum de 15 minutes.
2. Au terme du réchauffage, extrayez légèrement le support en le laissant sur les glissières.
3. Assurez-vous que le support est stable et équilibré et extrayez les assiettes.

Utilisez des gants thermiques durant la manipulation de la vaisselle.

3.3 Utilisation de la table de cuisson

Tous les contrôles et les commandes de l'appareil sont réunis sur le panneau frontal. Au niveau de chaque manette est indiqué le brûleur correspondant. L'appareil est équipé d'un allumeur électronique. Il suffit d'enfoncer et de tourner la manette dans le sens inverse horaire sur le symbole de la flamme maximum, jusqu'à ce que le brûleur s'allume. S'il ne s'allume pas au cours des 15 premières secondes, tournez la manette sur Ⓒ et attendez 60 secondes avant d'effectuer un nouvel essai. Après l'allumage, maintenez la manette enfoncée pendant quelques secondes pour permettre au thermocouple de se réchauffer. Le brûleur peut s'éteindre lorsque l'on relâche la manette : cela signifie que le thermocouple n'est pas suffisamment chaud. Attendez quelques instants et répétez l'opération. Maintenez la manette enfoncée plus longuement.

Si les brûleurs s'éteignent accidentellement, un dispositif de sécurité bloque l'émission de gaz, même si le robinet est ouvert. Ramenez la manette sur Ⓒ et attendez 60 secondes avant d'essayer d'allumer le brûleur.

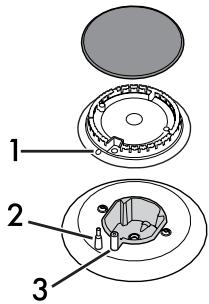

Position correcte des couronnes et des chapeaux

Avant d'allumer les brûleurs du plan de cuisson, assurez-vous que les couronnes sont bien en place dans leurs logements avec leurs chapeaux. Veillez à ce que les orifices des couronnes 1 soient bien en face des thermocouples 2 et des bougies 3.

Conseils pratiques pour l'utilisation du plan de cuisson

Pour assurer un rendement optimal des brûleurs et une consommation de gaz minimale, il faut utiliser des casseroles munies d'un couvercle et proportionnées au brûleur, de façon à éviter que la flamme n'entre au contact des parois. Au moment de l'ébullition, réduisez la flamme pour empêcher que le liquide ne déborde.

Diamètres des récipients :

Auxiliaire : 12-14 cm. - Semi-rapide : 16-24 cm. Rapide : 18-26 cm. Ultra-rapide : 18-28 cm.

3.4 Utilisation des fours

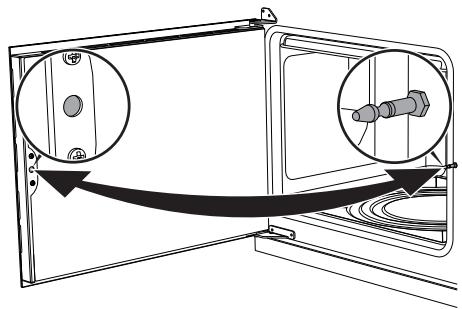

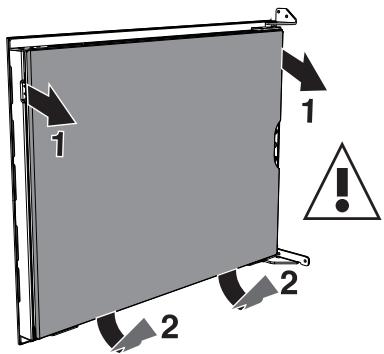

Ouverture et fermeture des portes du four multifonction/vertical

Le four multifonction et le four vertical sont dotés d'une porte avec ouverture à « drapeau ». Pour ouvrir les portes, tirez la poignée vers vous. Pour refermer les portes, poussez-les jusqu'au « clic » mécanique.

Les portes ne se bloquent pas latéralement en phase d'ouverture et il est possible qu'elles tendent à se fermer. Durant l'utilisation, faites très attention au contact de la vitre interne pour éviter des brûlures accidentelles.

Avec le temps, il peut arriver que les portes à drapeau s'ouvrent ou se ferment difficilement. Graissez les charnières.

Allumage du four multifonction

Assurez-vous que l'horloge du programmateur indique le symbole de la durée de cuisson : dans le cas contraire, il sera impossible d'allumer le four. Appuyez simultanément sur les touches et pour remettre à zéro l'horloge programmateur.

Pour allumer le four multifonction :

1. Sélectionnez la fonction de cuisson au moyen de la manette des fonctions.

1. Sélectionnez la température au moyen de la manette de la température.

Fonctions du four multifonction

Statique

Grâce à la chaleur en provenance simultanément du haut et du bas, ce système permet de cuisiner des types d'aliments particuliers. La cuisson traditionnelle, appelée également statique, est indiquée pour cuisiner un plat à la fois. Idéale pour tous les rôtis, le pain, les tartes et en particulier pour les viandes grasses comme l'oie ou le canard.

Sole

La chaleur en provenance uniquement du bas permet de terminer la cuisson des aliments exigeant une température de base supérieure, sans conséquences pour le rôtissage. Idéale pour la cuisson de tartes sucrées ou salées, de gâteaux et de pizzas.

Petit gril

Grâce à la chaleur qui se dégage du seul élément central, cette fonction permet de griller de petites portions de viande ou de poisson, de préparer des brochettes, des toasts et tous les plats de légumes au gril.

Gril

La chaleur émanant de la résistance du grill permet d'obtenir d'excellents résultats surtout avec les viandes de petite/moyenne épaisseur et permet un dorange uniforme en fin de cuisson. Idéale pour les saucisses, les côtelettes et le bacon. Cette fonction permet de griller uniformément de grandes quantités d'aliments, en particulier la viande.

Gril ventilé

L'air produit par la turbine a adouci la vague de chaleur nette générée par le grill, permettant également de griller de façon optimale des aliments très épais. Idéale pour les gros morceaux de viande (ex. : jarret de porc).

Turbo

La combinaison de la cuisson ventilée et de la cuisson traditionnelle permet de cuisiner avec une extrême rapidité et efficacité des aliments différents sur plusieurs niveaux, sans transmissions d'odeurs ni de saveurs. Idéale pour les gros volumes d'aliments exigeant des cuissons intenses.

Chaleur tournante

La combinaison de la turbine et de la résistance circulaire (intégrée à l'arrière de la cavité de cuisson) permet la cuisson d'aliments différents sur plusieurs niveaux, à condition qu'ils exigent les mêmes températures et le même type de cuisson. La circulation d'air chaud assure une répartition instantanée et uniforme de la chaleur. Par exemple, il sera possible de cuisiner simultanément (sur plusieurs niveaux) du poisson, des légumes et des biscuits sans jamais mélanger les odeurs ni les saveurs.

ECO

Eco

Cette fonction est particulièrement indiquée pour la cuisson sur un seul niveau, en consommant peu d'énergie.

Idéale pour cuire la viande, le poisson et les légumes. Elle n'est pas conseillée pour les aliments exigeant une phase de levage.

Pour obtenir le maximum d'économies d'énergie et réduire les temps de cuisson, il est recommandé d'enfourner les aliments sans préchauffer la cavité de cuisson.

Dans la fonction ÉCO, évitez l'ouverture de la porte pendant la cuisson.

Dans la fonction ÉCO, les temps de cuisson (et de préchauffage éventuel) sont plus longs.

Vapor Clean

Cette fonction facilite le nettoyage grâce à la vapeur générée par une petite quantité d'eau versée sur l'emboutissage situé sur la sole.

Allumage du four auxiliaire

Pour allumer le four auxiliaire :

• Sélectionnez la température au moyen de la manette du grill variable. À titre indicatif, la température va d'un minimum de 50 °C à un maximum de 245 °C.

Fonctions du four auxiliaire

Lampe

Allume la lampe à l'intérieur de la cavité de cuisson.

Grill

La chaleur émanant de la résistance du grill permet d'obtenir d'excellents résultats surtout avec les viandes de petite/moyenne épaisseur et permet un dorage uniforme en fin de cuisson. Idéale pour les saucisses, les côtelettes et le bacon. Cette fonction permet de griller uniformément de grandes quantités d'aliments, en particulier la viande.

Allumage du four vertical

Pour allumer le four vertical :

• Tournez la manette dans le sens des aiguilles d'une montre et sélectionnez la température souhaitée comprise entre 50 °C et 245 °C.

Fonctions du four vertical

Lampe

Allume la lampe à l'intérieur de la cavité de cuisson.

Chaleur tournante

La combinaison des turbines et des résistances circulaires (intégrées à l'arrière de la cavité de cuisson) permet la cuisson d'aliments différents sur plusieurs niveaux, à condition qu'ils nécessitent les mêmes températures et le même type de cuisson. La circulation d'air chaud assure une répartition instantanée et uniforme de la chaleur. Par exemple, il sera possible de faire cuire simultanément (sur plusieurs niveaux) plusieurs quantités d'un même plat.

3.5 Conseils pour la cuisson

Conseils généraux

Utilisez une fonction ventilée pour obtenir une cuisson uniforme sur plusieurs niveaux. En augmentant la température, il n'est pas possible de réduire les temps de cuisson (les aliments risquent d'être trop cuits à l'extérieur et pas assez cuits à l'intérieur).

Conseils pour la cuisson des viandes

• Les temps de cuisson dépendent de l'épaisseur, de la qualité des aliments et des goûts du consommateur. Utilisez un thermomètre pour viandes durant la cuisson des rôtis ou appuyez simplement avec une cuillère sur la viande. Elle est prête lorsqu'elle est ferme ; dans le cas contraire, poursuivez la cuisson pendant quelques minutes.

Conseils de cuisson au Gril et au Gril ventilé

• Vous pouvez griller vos viandes en les enfournant dans le four froid ou préchauffé si vous souhaitez modifier l'effet de cuisson.
• Avec la fonction Gril ventilé, on conseille de préchauffer le four avant de mettre les viandes à griller.
• On conseille de disposer les aliments au centre de la grille.
• Avec la fonction Gril, on conseille de tourner la manette de la température sur la valeur la plus haute au niveau du symbole pour optimiser la cuisson.
• Les aliments doivent être assaisonnés avant la cuisson. Ajoutez l'huile et le beurre liquéfié avant la cuisson. Utilisez la lèchefrite du four au premier niveau en bas pour récupérer les liquides produits par le rôtissage.

Conseils pour la cuisson des gâteaux et biscuits

Utilisez de préférence des moules foncés en métal : ils permettent une meilleure absorption de la chaleur. - La température et la durée de cuisson dépendent de la qualité et de la consistance de la pâte. - Vérifiez si le gâteau est cuit à l'intérieur : à la fin de la cuisson, piquez un cure-dent au sommet du gâteau. Si la pâte ne colle pas au cure-dent, le gâteau est cuit. - Si le gâteau retombe après son défournement, réduisez la température sélectionnée de 10°C lors de la cuisson successive, en sélectionnant éventuellement un temps de cuisson supérieur. - Durant la cuisson de gâteaux ou de légumes, une condensation excessive peut se déposer sur la vitre. Pour éviter ce phénomène, ouvrez la porte deux fois environ durant la cuisson en faisant très attention.

Conseils pour la décongélation et le levage

• Positionnez les aliments congelés sans emballage, dans un récipient sans couvercle sur le premier niveau de la cavité de cuisson.
• Évitez de superposer les aliments.
• Pour décongeler la viande, utilisez une grille positionnée au deuxième niveau et une lèchefrite au premier niveau. De cette manière, les aliments ne sont pas au contact du liquide de décongélation.
• Couvrez les parties les plus délicates d'une feuille d'aluminium.
• Pour un bon levage, placez un récipient contenant de l'eau sur le fond de la cavité de cuisson.

Pour économiser l'énergie

• Arrêtez la cuisson quelques minutes avant que le temps normalement nécessaire ne se soit écoulé. La cuisson se poursuivra pendant les minutes restantes grâce à la chaleur qui s'est accumulée à l'intérieur du four.
• Réduisez au minimum les ouvertures de la porte pour éviter toute dispersion de chaleur.
• Gardez l'appareil toujours propre.

3.6 Horloge programmateur

L'horloge programmateur contrôle uniquement le four multifonction en bas à gauche et il n'a aucun contrôle sur les autres fours.

Touche temporisateur minuteur

Touche durée de cuisson

Touche fin de cuisson

Touche de diminution de la valeur

Touche d'augmentation de la valeur

Assurez-vous que l'horloge du programmateur indique le symbole

de la durée de cuisson : dans le cas contraire, il sera impossible d'allumer le four.

Appuyez simultanément sur les touches et pour remettre à zéro l'horloge programmateur.

Réglage de l'heure

Il est impossible d'allumer le four si l'heure n'est pas sélectionnée.

À la première utilisation, ou après une

coupure de courant, les chiffres

clignotent sur l'afficheur de l'appareil.

1. Appuyez simultanément sur les touches

et Le point entre les heures et les minutes clignote.

1. Les touches ou + permutation de

régler l'heure. Maintenez la touche enfoncée pour avancer rapidement.

1. Appuyez sur la touche ou attendez

5 secondes. Le point entre les heures et les minutes cesse de clignoter.

1. Le symbole sur l'afficheur indique

que l'appareil est prêt à commencer une cuisson.

Cuisson temporisée

On entend par cuisson temporisée la fonction qui permet de commencer une cuisson et de la terminer après le temps sélectionné par l'utilisateur.

1. Après avoir sélectionné une fonction et une température de cuisson, appuyez sur la touche. L'afficheur montrera les

chiffres 000 et le symbole s'affiche entre les heures et les minutes.

1. Appuyez sur les touches – ou + pour sélectionner les minutes souhaitées.
2. Attendez 5 secondes environ sans appuyer sur aucune touche pour activer la fonction. L'afficheur montre l'heure

actuelle avec les symboles A et

1. Au terme de la cuisson, les éléments chauffants se désactivent. Sur l'afficheur, le symbole s'éteint, le symbole A clignote et une sonnerie se déclenche.
2. Pour interrompre la sonnerie, appuyez sur n'importe quelle touche de l'horloge programmateur.
3. Appuyez simultanément sur les touches

et pour remettre à zéro

L'horloge programmateur.

Il n'est pas possible de programmer des durées de cuisson supérieures à 10 heures.

Après la programmation, pour afficher le temps résiduel, appuyez sur la touche.

Pour annuler la programmation configurée, appuyez simultanément sur les touches et éteignez manuellement le four.

Cuisson programmée

On entend par cuisson programmée la fonction qui permet de commencer une cuisson à une heure fixée et de la terminer après un temps sélectionné par l'utilisateur.

1. Programmez la durée de cuisson d'après le paragraphe précédent « Cuisson temporisée ».
2. Appuyez sur la touche. L'afficheur affichera la somme de l'heure actuelle et de la durée de cuisson sélectionnée précédemment.
3. Appuyez sur les touches ou pour sélectionner les minutes souhaitées.
4. Attendez 5 secondes environ sans appuyer sur aucune touche pour activer la fonction. L'afficheur montre l'heure actuelle avec les symboles A et J.
5. Au terme de la cuisson, les éléments chauffants se désactivent. Sur l'afficheur, le symbole s'éteint, le symbole clignote et une sonnerie se déclenche.
6. Pour interrompre la sonnerie, appuyez sur n'importe quelle touche de l'horloge programmateur.
7. Appuyez simultanément sur les touches et pour remettre à zéro l'horloge programmateur.

Après la programmation, pour afficher le temps résiduel, appuyez sur la touche. Pour afficher l'heure de fin de cuisson, appuyez sur la touche.

Minuteur

Le minuteur n'interrompt pas la cuisson mais signale à l'utilisateur que les minutes sélectionnées se sont écoulées.

On peut activer le minuteur à tout moment.

1. Appuyez sur la touche. L'afficheur montre les chiffres et le voyant clignotant entre les heures et les minutes.
2. Appuyez sur les touches ou pour sélectionner les minutes souhaitées.
3. Attendez 5 secondes environ sans appuyer sur aucune touche pour terminer le réglage du minuteur. L'afficheur montre l'heure actuelle avec les

symboles et

Il n'est pas possible de programmer des durées de cuisson supérieures à 24 heures.

Après la programmation du minuteur, l'afficheur montre de nouveau l'heure actuelle. Pour afficher le temps résiduel, appuyez sur la touche.

Réglage du volume de la sonnerie

Le volume de la sonnerie peut être varié de 3 tonalités. Tandis que la sonnerie est en fonction, appuyez sur la touche - pour changer la sélection.

Effacement des valeurs programmées

Appuyez simultanément sur les touches et pour annuler les programmations configurées. Éteignez manuellement le four si une cuisson est en cours.

Tableau indicatif des cuissons dans le four multifonction

Mets	Poids (Kg)	Fonction	Niveau	Température (°C)	Temps (minutes)
Lasagnes	3 - 4	Statique	1	220 - 230	45 - 50
Pâtes au four	3 - 4	Statique	1	220 - 230	45 - 50
Rôti de neau	2	Turbo/Chaleur tournante	2	180 - 190	90 - 100
Échine de porc	2	Turbo/Chaleur tournante	2	180 - 190	70 - 80
Saucisses	1,5	Gril ventilé	4	260	15
Rôti de bœuf	1	Turbo/Chaleur tournante	2	200	40 - 45
Lapin rôti	1,5	Chaleur tournante	2	180 - 190	70 - 80
Poitrine de dinde	3	Turbo/Chaleur tournante	2	180 - 190	110 - 120
Cou de porc au four	2 - 3	Turbo/Chaleur tournante	2	180 - 190	170 - 180
Poulet rôti	1,2	Turbo/Chaleur tournante	2	180 - 190	65 - 70
					Côté 1	Côté 2
Côtelettes de porc	1,5	Gril ventilé	4	260	15	5
Ribs	1,5	Gril ventilé	4	260	10	10
Lard de porc tranché	0,7	Gril	5	260	7	8
Filet de porc	1,5	Gril ventilé	4	260	10	5
Filet de bœuf	1	Gril	5	260	10	7
Truite saumonnée	1,2	Turbo/Chaleur tournante	2	150 - 160	35 - 40
Lotte	1,5	Turbo/Chaleur tournante	2	160	60 - 65
Turbot	1,5	Turbo/Chaleur tournante	2	160	45 - 50
Pizza	1	Turbo/Chaleur tournante	2	260	8 - 9
Pain	1	Chaleur tournante	2	190 - 200	25 - 30
Fougasse	1	Turbo/Chaleur tournante	2	180 - 190	20 - 25
Savarin	1	Chaleur tournante	2	160	55 - 60
Tarte à la confiture	1	Chaleur tournante	2	160	35 - 40
Tarte à la ricotta	1	Chaleur tournante	2	160 - 170	55 - 60
Tortellinis farcis	1	Turbo/Chaleur tournante	2	160	20 - 25
Gâteau paradis	1,2	Chaleur tournante	2	160	55 - 60
Beignets	1,2	Turbo/Chaleur tournante	2	180	80 - 90
Généoise	1	Chaleur tournante	2	150 - 160	55 - 60
Gâteau de riz	1	Turbo/Chaleur tournante	2	160	55 - 60
Brioches	0,6	Chaleur tournante	2	160	30 - 35

Les temps indiqués dans le tableau ne comprennent pas les temps de préchauffage et sont indicatifs.

Tableau indicatif des cuissons dans le four auxiliaire

Mets	Poids (Kg)	Fonction	Niveau	Température (°C)	Temps (minutes)
Saucisses	1,5	Gril	2	MAX	13 - 15
					Côté 1	Côté 2
Côtelettes de porc	1,5	Gril	2	MAX	15	5
Ribs	1,5	Gril	2	MAX	10	10
Lard de porc tranché	0,7	Gril	2	MAX	7	8
Filet de porc	1,5	Gril	2	MAX	10	5
Filet de boeuf	1	Gril	2	MAX	10	7

Les temps indiqués dans le tableau ne comprennent pas les temps de préchauffage et sont indicatifs.

Tableau indicatif des cuissons dans le four vertical

Mets	Poids (Kg)	Fonction	Niveau	Température (°C)	Temps (minutes)
Poulet rôti	1,1 x 4	Chaleur tournante	2-4-6-8	190	80
Pizza surgelée	0,3 x 4	Chaleur tournante	2-4-6-8	230	10
Fougasse	0,6 x 4	Chaleur tournante	2-4-6-8	180 - 190	30 - 45
Tranches de pain grillé	0,2 x 4	Chaleur tournante	2-4-6-8	180	3 - 5
Brioches	0,4x 4	Chaleur tournante	2-4-6-8	160	35
Biscuits	0,4 x 4	Chaleur tournante	2-4-6-8	160	23
Gâteau paradis	1 x 4	Chaleur tournante	2-4-6-8	160	60

Les temps indiqués dans le tableau ne comprennent pas les temps de préchauffage et sont indicatifs.

4 Nettoyage et entretien

Avertissements

Utilisation impropre Risque de dommages aux surfaces

• N'utilisez pas de jets de vapeur pour nettoyer l'appareil.
• N'utilisez pas de produits de nettoyage à base de chlore, d'ammoniaque ou d'eau de Javel sur les parties en acier ou traitées en surface avec des finitions métalliques (par ex., anodisations, nickelages, chromages).
• N'utilisez pas de détergents abrasifs ou corrosifs sur les parties en verre (ex. produits en poudre, détachants et éponges métalliques).
• N'utilisez pas de matériaux rêches, abrasifs, ni de racloirs métalliques tranchants.
• Ne lavez pas au lave-vaisselle les parties amovibles comme les grilles de la table de cuisson, les couronnes et les chapeaux.

Il est conseillé d'utiliser les produits de nettoyage distribués par le fabricant.

Nettoyage des surfaces

Pour une bonne conservation des surfaces, nettoyez-les régulièrement après chaque utilisation, après les avoir laissées refroidir.

Nettoyage ordinaire quotidien

N'utilisez que des produits spécifiques ne contenant pas de substances abrasives ni d'acides à base de chlore.

Versez le produit sur un chiffon humide et passez-le sur la surface, rincez soigneusement et essuyez avec un chiffon doux ou en microfibre.

Taches d'aliments ou résidus

Évitez absolument d'utiliser des éponges en acier et des racloirs tranchants susceptibles d'endommager les surfaces.

Utilisez les produits normalement préconisés, non abrasifs, en vous servant éventuellement d'ustensiles en bois ou en plastique. Rincez soigneusement et essuyez avec un chiffon doux ou en microfibre.

Évitez de laisser sécher à l'intérieur de l'appareil des résidus d'aliments à base de sucre (tels que la confiture) car ils peuvent abîmer l'émail à l'intérieur de l'appareil.

Durant les opérations de nettoyage, séchez soigneusement l'appareil pour éviter que d'éventuelles coulées de produit d'entretien et d'eau ne compromettent le fonctionnement et l'esthétique de l'appareil.

4.1 Nettoyage de la table de cuisson

Grilles du plan de cuisson

Extrayez les grilles et nettoyez-les avec de l'eau tiède et un détergent non abrasif. Veillez à éliminer toute incrustation. Séchez-les et repositionnez-les sur le plan de cuisson.

Le contact continu des grilles avec la flamme peut provoquer dans le temps une altération de l'émail à proximité des zones exposées à la chaleur. Ce phénomène est tout à fait normal et ne compromet en aucun cas la fonctionnalité de ce composant.

Couronnes et chapeaux

Les couronnes et les chapeaux sont amovibles pour faciliter le nettoyage. Lavez-les avec de l'eau chaude et du détergent non abrasif. Éliminez toute incrustation et attendez qu'ils soient parfaitement secs. Remontez les couronnes en vous assurant qu'elles sont bien en place dans leurs logements avec leurs chapeaux.

Bougies et thermocouples

Pour un bon fonctionnement, les bougies d'allumage et les thermocouples doivent toujours être bien propres. Contrôlez-les fréquemment et, si nécessaire, nettoyez-les avec un chiffon humide. Éliminez les résidus secs avec un cure-dent en bois ou une aiguille.

Manettes

Pour le nettoyage des manettes, n'utilisez pas de produits agressifs contenant de l'alcool ni des produits pour le nettoyage de l'acier ou du verre, car ils risqueraient de provoquer des dégâts permanents.

Nettoyez les manettes avec un chiffon doux, légèrement imbibé d'eau tiède et séchez-les soigneusement. On peut les extraire en les tirant hors de leur logement.

4.2 Nettoyage des portes

On conseille de nettoyer constamment les vitres de la porte. Utilisez du papier absorbant de cuisine. En cas de saleté résistante, lavez avec une éponge humide et un détergent normal.

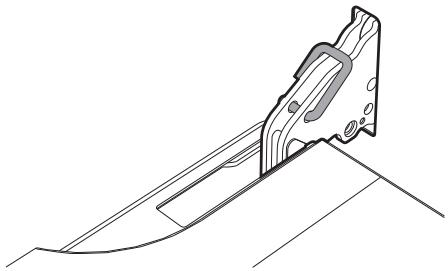

Démontage de la porte (four auxiliaire uniquement)

Pour faciliter le nettoyage, on conseille d'enlever la porte et de la placer sur un chiffon.

Pour enlever la porte, procédez comme suit :

1. Ouvrez complètement la porte et introduisez les deux pivots dans les trous des charnières indiqués dans la figure.

1. Saisissez la porte des deux côtés avec les deux mains, soulevez-la vers le haut en formant un angle d'environ 30° et extrayez-la.

1. Pour remonter la porte, introduisez les charnières dans les fentes prévues à cet effet sur le four en vous assurant que les rainures A sont complètement posées contre les fentes. Abaissez la porte et après l'avoir positionnée, sortez les pivots des trous des charnières.

Démontage des vitres internes

Pour faciliter le nettoyage, les vitres internes qui composent la porte peuvent être démontées.

Porte du four principal / latéral

1. Démontez la vitre interne en la tirant délicatement dans la partie supérieure, en suivant le mouvement indiqué par les flèches (1).
2. Ensuite, tirez la vitre par la partie inférieure vers le haut (2). De cette manière, on dégage de leurs logements les 4 pivots fixés à la vitre sur la porte du four.

1. Après avoir démonté la vitre interne, on peut accéder au listel de récupération des gouttes.

Pour le nettoyage, utiliser du papier absorbant de cuisine. En cas de saleté résistante, lavez avec une éponge humide et un détergent normal. 4. Repositionnez la vitre interne. Veillez à centrer et à encastrer les 4 pivots dans leurs logements sur la porte, par une légère pression.

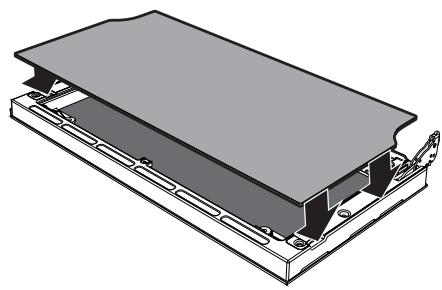

Porte du four auxiliaire

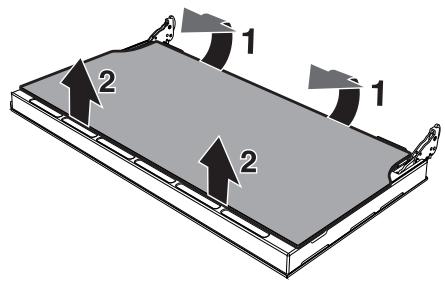

1. Démontez la vitre interne en la tirant délicatement par l'arrière vers le haut, en suivant le mouvement indiqué par les flèches (1).
2. Ensuite, tirez la vitre par l'avant vers le haut (2). De cette manière, on dégage de leurs logements les 4 pivots fixés à la vitre sur la porte du four.

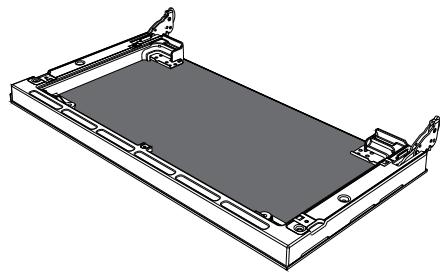

1. Démontez la vitre intermédiaire en la soulevant vers le haut.

1. Nettoyez la vitre externe et les vitres démontées précédemment. Utilisez du papier absorbant de cuisine. En cas de crasse persistante, lavez avec une éponge humide et du détergent neutre.

1. Remettez les vitres en place en suivant les opérations de démontage en sens inverse.

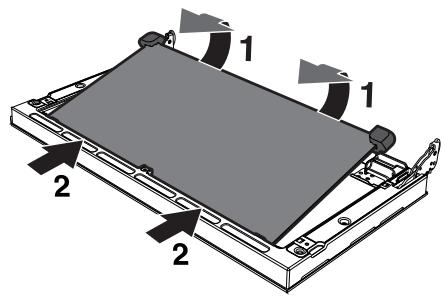

2. Repositionnez la vitre interne. Veillez à centrer et à encastrer les 4 pivots dans leurs logements sur la porte, par une légère pression.

4.3 Nettoyage des cavités de cuisson

Pour une bonne conservation de la cavité de cuisson, il faut la nettoyer régulièrement après l'avoir laissée refroidir.

Évitez de laisser sécher des résidus d'aliments à l'intérieur de la cavité de cuisson pour ne pas endommager l'émail. Sortez toutes les parties amovibles, avant tout nettoyage.

Pour faciliter les opérations de nettoyage, on conseille de démonter :

• la porte (four auxiliaire uniquement) ;
• les glissières de support pour grilles / lèchefrites ;
• les éventuelles glissières amovibles ;

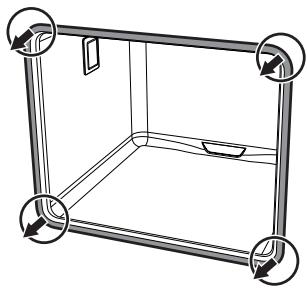

• le joint.

Si l'on utilise des produits de nettoyage spécifiques, on conseille de faire fonctionner l'appareil à la température maximale pendant environ 15/20 minutes, afin d'éliminer les éventuels résidus.

Démontage des glissières de support pour grilles et lèchefrites

Le démontage des glissières de support facilite ultérieurement le nettoyage des parties latérales. Cette opération doit être effectuée chaque fois que vous utilisez le cycle de nettoyage automatique (sur certains modèles uniquement).

Pour démonter les glissières de support : Tirez la glissière vers l'intérieur du four pour la dégager de l'encastrement A, puis extrayez-la des logements situés à l'arrière B.

Au terme du nettoyage, répétez les opérations décrites précédemment pour repositionner les glissières de support.

Dépose des supports des glissières pour grilles et lèchefrites du four vertical

Tirez le support vers le haut de manière à le décrocher des logements latéraux. Au terme du nettoyage, repositionnez correctement le support.

Nettoyage de la partie supérieure (four multifonction et four auxiliaire seulement)

Température élevée à l'intérieur de la cavité de cuisson durant l'utilisation

Risque de brûlures

• Les opérations suivantes doivent être effectuées uniquement lorsque le four est complètement froid.

L'appareil est muni d'une résistance basculante qui facilite le nettoyage de la partie supérieure de la cavité de cuisson.

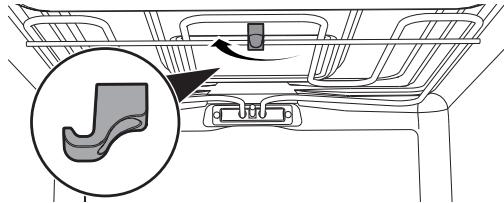

1. Soulevez légèrement la résistance supérieure et tournez l'arrêt de 90° pour libérer la résistance.

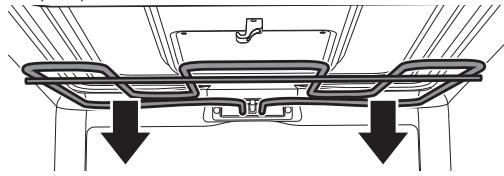

1. Abaissez délicatement la résistance jusqu'à son arrêt.

Utilisation propre Risque de dommages à l'appareil

• Ne fléchissez pas excessivement la résistance au cours de la phase de nettoyage.
• Au terme des opérations de nettoyage, remettez la résistance en place et tournez l'arrêt pour l'enclencher.

Vapor Clean est un procédé de nettoyage assisté qui facilite l'élimination de la crasse. Ce procédé permet de nettoyer l'intérieur de la cavité de cuisson avec une capacité extrême. Les résidus de crasse sont ramollis par la chaleur et par la vapeur d'eau, ce qui facilite leur élimination.

Utilisation propre Risque de dommages aux surfaces

• Enlevez d'abondants résidus d'aliments ou des débordements des cuissons précédentes de l'intérieur de la cavité de cuisson.
• Effectuez les opérations relatives au nettoyage assisté exclusivement lorsque le four est froid.

Opérations préliminaires

Avant de démarrer le cycle de nettoyage Vapor Clean :

• Enlevez tous les accessoires présents à l'intérieur de la cavité de cuisson.
• Versez environ 40cc d'eau sur le fond de la cavité de cuisson. Veillez à ne pas sortir de la cavité.

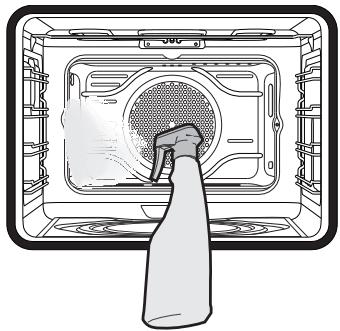

• Avec un pulvérisateur, vaporisez une solution d'eau et de détergent pour vaisselle à l'intérieur de la cavité de cuisson. Dirigez le jet vers les parois latérales, vers le haut, le bas et le déflecteur.

• Fermez la porte.

On conseille d'effectuer un maximum de 20 nébulisations.

Réglage de la fonction Vapor Clean

1. Tournez la manette des fonctions sur le symbole et la manette de la température sur le symbole
2. Programmez une durée de cuisson de 18 minutes avec le programmateur.
3. À la fin du cycle de nettoyage Vapor Clean, le minuteur désactive les éléments chauffants de la cavité de cuisson et la sonnerie se déclenche.

Fin du cycle de nettoyage Vapor Clean

1. Ouvrez la porte et agissez sur la saleté légère avec un chiffon en microfibre.
2. Éliminez les incrustations les plus résistantes avec une éponge anti-rayures à filaments en laiton.
3. En cas de résidus de graisse, on peut utiliser des produits pour le nettoyage des jours.
4. Éliminez l'eau résiduelle présente à l'intérieur de la cavité de cuisson.

Par souci d'hygiène et pour éviter que les aliments ne prennent une odeur désagréable, procédez au séchage du four en utilisant une fonction ventilée à 160°C pendant 10 minutes environ.

On conseille d'utiliser des gants en caoutchouc pour effectuer ces opérations.

On conseille d'enlever la porte pour faciliter le nettoyage manuel des parties difficiles à atteindre.

4.5 Entretien extraordinaire

Remplacement de l'ampoule d'éclairage interne

Pièces sous tension électrique. Danger d'électrocution.

• Mettez l'appareil hors tension.

La cavité de cuisson contient une ampoule de 40 W.

1. Enlevez tous les accessoires présents à l'intérieur de la cavité de cuisson.
2. Enlevez les glissières de support pour grilles et les lèchefrites.
3. Enlevez le couvercle de l'ampoule au moyen d'un ustensile (par exemple un tournevis).

Veillez à ne pas rayer l'émail de la paroi de la cavité de cuisson.

1. Dévissez et enlevez l'ampoule.

Ne touchez pas directement l'ampoule halogène avec les doigts, mettez un gant de protection.

1. Insérez une ampoule neuve.
2. Remontez le couvercle. La face interne de la vitre (A) doit rester tournée vers la porte.

1. Enforcez le couvercle à fond de manière à ce qu'il adhère parfaitement à la douille.

Démontage et montage du joint

Pour démonter le joint :

• Décrochez les crochets positionnés aux 4 coins et tirez le joint vers l'extérieur.

Pour monter le joint :

• Accrochez les crochets positionnés aux 4 coins du joint.

Conseils pour l'entretien du joint

Le joint doit être souple et élastique.

• Pour maintenir le joint en parfait état de propreté, utilisez une éponge non abrasive et lavez-le à l'eau tiède.

Que faire si...

L'appareil ne fonctionne pas :

• L'interrupteur est défectueux : vérifiez les fusibles à l'intérieur du boîtier et vérifiez si l'interrupteur est en bon état.
• Baisse de puissance : vérifiez si les témoins de l'appareil fonctionnent bien.

Le brûleur à gaz ne s'allume pas :

• Baisse de puissance ou bougies humides : allumez le brûleur à gaz avec un briquet ou une allumette.

Le four ne chauffe pas :

• Fusible défectueux : contrôlez et, le cas échéant, remplacez l'interrupteur.
• La manette des fonctions n'a pas été configurée : configurez la manette des fonctions.

Tous les aliments préparés dans la cavité de cuisson brûlent très rapidement :

• Thermostat défectueux : appelez le Service après-vente autorisé.

La vitre de la porte est embuée quand le four est chaud :

• Réaction tout à fait normale en raison de la différence de température : ceci n'affecte en rien les performances du four.

L'afficheur est complètement éteint :

• Contrôlez l'alimentation électrique.
• Contrôlez si un interrupteur omnipolaire éventuel en amont de l'alimentation de l'appareil est sur « On ».

Si le problème n'a pas été résolu ou en présence d'autres types de pannes, contactez le service d'assistance le plus proche.

5 Installation

5.1 Raccordement du gaz

Fuite de gaz Danger d'explosion

• Avant toute intervention sur l'appareil, vérifiez que le couple de serrage des connexions du gaz est compris entre 10 Nm et 15 Nm.
• Si nécessaire, utilisez un régulateur de pression conforme à la norme en vigueur.
• Une fois l'installation terminée, vérifiez la présence d'éventuelles fuites avec une solution savonneuse, mais jamais avec une flamme.
• La mise en œuvre avec un tuyau flexible devra être réalisée de manière à ce que la longueur de la conduite ne dépasse pas les 2 mètres d'extension maximale pour les tuyaux flexibles en acier et 1,5 mètres pour les tuyaux en caoutchouc. Assurez-vous que les tuyaux ne sont pas au contact des parties mobiles ni écrasés.

Informations générales

Le raccordement au réseau du gaz peut être réalisé avec un tuyau flexible en acier à paroi continue et conformément aux prescriptions de la norme en vigueur. L'appareil est réglé pour le gaz méthane G20 (2H) à la pression de 20 mbar. Pour l'alimentation avec d'autres types de gaz, voir le chapitre « 5.2 Adaptation aux différents types de gaz ». Le raccord d'entrée du gaz est fileté 1/2 pouce gaz externe (ISO 228-1).

Raccordement avec un tuyau en caoutchouc

Vérifiez que toutes les conditions suivantes sont respectées :

• le tuyau est fixé à son embout avec des colliers de serrage ;
• le tuyau n'est pas au contact de murs chauds le long de son parcours (max. 50 °C) ;
• le tuyau ne doit être soumis à aucun effort de traction ou de tension ni présenter de coudes étroits ou d'étranglements ;
• le tuyau ne doit pas entrer en contact avec des corps tranchants ou des angles vifs ;
• si le tuyau n'est pas parfaitement étanche et s'il est la cause d'une fuite de gaz dans l'environnement, n'essayez pas de le réparer : remplacez-le par un tuyau neuf ;
• vérifiez que les termes d'expiration du tuyau, imprimés directement sur celui-ci, ne soient pas dépassés.

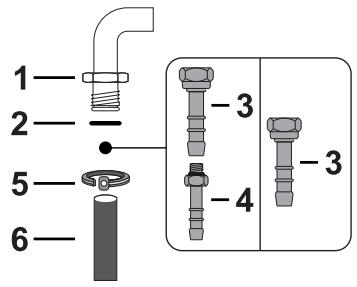

Effectuez le raccordement au réseau de distribution du gaz à l'aide d'un tuyau en caoutchouc conforme aux caractéristiques visées par la norme en vigueur (vérifiez que le sigle de la norme est bien imprimé sur le tuyau).

Vissez soigneusement l'embout 3 au raccord du gaz 1 (filet 1/2 pouce ISO 228-1) de l'appareil en interposant le joint 2. En fonction du diamètre du tuyau de gaz utilisé, il est possible de visser également l'embout 4 sur l'embout 3. Après avoir serré le(s) embout(s), calez le tuyau de gaz 6 sur l'embout et fixez-le avec le collier 5 conforme à la norme en vigueur.

Le raccordement avec un tuyau en caoutchouc conforme à la norme en vigueur peut être réalisé seulement s'il est possible d'inspecter le tuyau sur toute sa longueur.

Le diamètre interne du tuyau doit être de 8 mm pour le Gaz Liquide et de 13 mm pour le Gaz Méthane et le Gaz de Ville.

Raccordement avec un tuyau flexible en acier

Effectuez le raccordement au réseau de distribution du gaz en utilisant un tuyau flexible en acier à paroi continue conforme aux caractéristiques visées par la norme en vigueur.

Vissez soigneusement le raccord 3 au raccord du gaz 1 de l'appareil en interposant toujours le joint 2 fourni.

Raccordement avec un tuyau flexible en acier avec un raccord à baïonnette

Effectuez le raccordement au réseau de distribution du gaz en utilisant un tuyau flexible en acier avec un raccord à baïonnette conforme à B.S. 669. Appliquez du matériel isolant sur le filet du tuyau de gaz 4 avant d'y visser l'adaptateur 3. Vissez le bloc sur le raccord mobile 1 de l'appareil en interposant toujours le joint 2 fourni.

Raccordement avec un tuyau flexible en acier à raccord conique

Effectuez le raccordement au réseau de distribution du gaz en utilisant un tuyau flexible en acier à paroi continue conforme aux caractéristiques visées par la norme en vigueur.

Vissez soigneusement le raccord 3 au raccord du gaz 1 (filet 1/2 pouce ISO 228-1) de l'appareil en interposant toujours le joint 2 fourni. Appliquez du matériel isolant sur le filet du raccord 3, puis vissez le tuyau flexible en acier 4 au raccord 3.

Raccordement au gaz liquide

Utilisez un régulateur de pression et réalisez le raccordement à la bouteille conformément aux prescriptions établies par les normes en vigueur.

La pression d'alimentation doit respecter les valeurs indiquées dans le tableau « Type de gaz et Pays d'appartenance »

Aération des locaux

L'appareil doit être installé dans des pièces aérées en permanence, conformément aux normes en vigueur. La pièce où l'appareil est installé doit assurer la présence d'une quantité d'air suffisante pour la combustion régulière du gaz et le renouvellement de l'air dans la pièce. Les prises d'air, protégées par des grilles, doivent être dimensionnées de façon appropriée (aux normes en vigueur) et placées de façon à ne pas être obstruées, même partiellement. La pièce doit être constamment aérée pour éliminer la chaleur et l'humidité produites par les cuissons : en particulier, après un usage prolongé, on recommande d'ouvrir une fenêtre ou d'augmenter la vitesse des éventuels ventilateurs.

Évacuation des produits de la combustion

L'évacuation des produits de la combustion peut être assurée par une hotte reliée à une cheminée à tirage naturel fonctionnant en aspiration naturelle, ou bien par une aspiration forcée. Un système d'aspiration efficient doit être minutieusement conçu par un spécialiste habilité, en respectant les positions et les distances indiquées par les normes.

À la fin de l'intervention, l'installateur devra délivrer un certificat de conformité.

1 Évacuation par l'intermédiaire d'une hotte 2 Évacuation en l'absence de hotte

A Évacuation dans une cheminée individuelle à tirage naturel B Évacuation dans une cheminée individuelle avec un électroventilateur C Évacuation directement dans l'atmosphère avec un ventilateur électrique mural ou par la vitre de la fenêtre D Évacuation directement dans l'atmosphère externe à travers le mur

Air Produits de la combustion Ventilateur électrique

5.2 Adaptation aux différents types de gaz

L'appareil est réglé pour le gaz méthane G20 à la pression de 20 mbar.

En cas d'utilisation d'un autre type de gaz, remplacez les injecteurs des brûleurs, puis réglez la flamme minimum des robinets de gaz.

Remplacement des injecteurs

1. Enlevez les grilles, les chapeaux et toutes les couronnes pour accéder aux coupelles des brûleurs.
2. Remplacez les injecteurs avec une clé de 7 mm selon le gaz à employer (voir Tableaux des caractéristiques des brûleurs et injecteurs).

1. Remettez bien en place les brûleurs dans leurs logements.

Réglage du minimum pour le méthane ou le gaz de ville

Allumez le brûleur et mettez-le en position minimum. Extrayez la poignée du robinet de gaz et agissez sur la vis de réglage située à côté de la tige du robinet (selon les modèles), jusqu'à obtenir une flamme minimale régulière.

Remontez la poignée et vérifiez la stabilité de la flamme du brûleur. Tournez rapidement la poignée du maximum au minimum : la flamme ne doit pas s'éteindre. Répétez cette opération pour tous les robinets.

Réglage du minimum pour le gaz liquide

Serrez complètement la vis logée à côté de la tige du robinet en sens antihoraire.

Après avoir effectué l'adaptation à un gaz différent du gaz réglé à l'usine, remplacez l'étiquette de réglage du gaz appliquée à l'appareil par celle qui correspond au nouveau gaz employé. L'étiquette se trouve à l'intérieur de l'enveloppe contenant les injecteurs (si elle est prévue).

Lubrification des robinets de gaz

Avec le temps, il peut arriver que les robinets de gaz tournent difficilement et se bloquent. Nettoyez-les à l'intérieur et remplacez la graisse lubrifiante.

La lubrification des robinets de gaz devra être effectuée par un technicien spécialisé.

Type de gaz et pays d'appartenance

Type de gaz

IT

GB-IE

FR-BE

DE

AT

NL

ES

PT

SE

RU

DK

PL

HU

1 Gaz Méthane G20

G20 20 mbars

●

●

●

●

●

●

●

●

●

●

G20/25 20/25 mbars

●

2 Gaz Méthane G20

G20 25 mbars

●

3 Gaz Méthane G25

G25 25 mbars

●

G25.3 25 mbars

●

4 Gaz Méthane G25.1

G25.1 25 mbars

●

5 Gaz Méthane G25

G25 20 mbars

●

6 Gaz Méthane G2.350

G2.350 13 mbars

●

7 Gaz Liquide G30/31

G30/31 28/37 mbars

●

●

●

●

G30/31 30/37 mbars

●

●

G30/31 30/30 mbars

●

●

●

8 Gaz Liquide G30/31

G30/31 37 mbars

●

9 Gaz Liquide G30/31

G30/31 50 mbars

●

●

10 Gaz de Ville G110

G110 8 mbars

●

●

●

Vous pouvez identifier les types de gaz disponibles suivant le pays d'installation. Référez-vous au numéro de l'en-tête pour identifier les valeurs correctes dans les « Tableaux des caractéristiques des brûleurs et injecteurs ».

Tableaux des caractéristiques des brûleurs et injecteurs

1 Gaz Méthane G20	AUX	SR	R	UR2
Portée thermique nominale (kW)	1.0	1.8	2.9	4.2
Diamètre injecteur (1/100 mm)	72	97	115	145
Pré-chambre (imprimée sur l'injecteur)	(X)	(Z)	(Y)	(F3)
Portée réduite (W)	400	500	800	1200
2 Gaz Méthane G20	AUX	SR	R	UR2
Portée thermique nominale (kW)	1.1	1.8	2.9	4.2
Diamètre injecteur (1/100 mm)	72	94	110	145
Pré-chambre (imprimée sur l'injecteur)	(X)	(Z)	(H8)	(H3)
Portée réduite (W)	400	500	800	1200
3 Gaz Méthane G25	AUX	SR	R	UR2
Portée thermique nominale (kW)	1.0	1.8	2.9	4.2
Diamètre injecteur (1/100 mm)	72	94	121	143
Pré-chambre (imprimée sur l'injecteur)	(F1)	(Y)	(F2)	(F2)
Portée réduite (W)	400	500	800	1200
4 Gaz Méthane G25.1	AUX	SR	R	UR2
Portée thermique nominale (kW)	1.1	1.8	3.0	4.1
Diamètre injecteur (1/100 mm)	77	100	134	152
Pré-chambre (imprimée sur l'injecteur)	(F1)	(Y)	(F3)	(F3)
Portée réduite (W)	400	500	800	1200
5 Gaz Méthane G25	AUX	SR	R	UR2
Portée thermique nominale (kW)	1.0	1.8	2.9	3.9
Diamètre injecteur (1/100 mm)	77	100	134	165
Pré-chambre (imprimée sur l'injecteur)	(F1)	(Y)	(F3)	(H3)
Portée réduite (W)	400	500	800	1200
6 Gaz Méthane G2.350	AUX	SR	R	UR2
Portée thermique nominale (kW)	1.0	1.75	2.9	3.7
Diamètre injecteur (1/100 mm)	94	120	165	190
Pré-chambre (imprimée sur l'injecteur)	(Y)	(Y)	(F3)	(F3)
Portée réduite (W)	400	500	800	1200
7 Gaz Liquide G30/31	AUX	SR	R	UR2
Portée thermique nominale (kW)	1.0	1.8	3.0	4.0
Diamètre injecteur (1/100 mm)	50	65	85	100
Pré-chambre (imprimée sur l'injecteur)	-	-	-	-
Portée réduite (W)	400	500	800	1300
Portée nominale G30 (g/h)	73	131	218	291
Portée nominale G31 (g/h)	71	129	214	286
8 Gaz Liquide G30/31	AUX	SR	R	UR2
Portée thermique nominale (kW)	1.1	1.9	3.0	4.2
Diamètre injecteur (1/100 mm)	50	65	81	95
Pré-chambre (imprimée sur l'injecteur)	-	-	-	-
Portée réduite (W)	450	550	900	1500
Portée nominale G30 (g/h)	80	138	218	305
Portée nominale G31 (g/h)	79	136	214	300
9 Gaz Liquide G30/31	AUX	SR	R	UR2
Portée thermique nominale (kW)	1.0	1.8	3.0	4.1
Diamètre injecteur (1/100 mm)	43	58	74	80
Pré-chambre (imprimée sur l'injecteur)	(H2)	(M)	(Z)	(F4)
Portée réduite (W)	400	500	1000	1500
Portée nominale G30 (g/h)	73	131	218	298
Portée nominale G31 (g/h)	71	129	214	293
10 Gaz de Ville G110	AUX	SR	R	UR2
Portée thermique nominale (kW)	1.0	1.75	2.8	3.3
Diamètre injecteur (1/100 mm)	145	185	260	340
Pré-chambre (imprimée sur l'injecteur)	/8	/2	/3	0190
Portée réduite (W)	400	500	800	1000

Les injecteurs non fournis sont disponibles dans les centres d'assistance agréés.

5.3 Positionnement

Appareil lourd. Danger de blessures par écrasement.

• Positionnez l'appareil dans le meuble avec l'aide d'une autre personne.

Pression sur la porte ouverte. Risque de dommages à l'appareil.

• N'utilisez pas la porte ouverte comme levier pour faire entrer l'appareil dans le meuble.
• N'exercez pas de pressions excessives sur la porte ouverte.

Dégagement de chaleur durant le fonctionnement de l'ordinateur. Risque d'incendie.

• Les placages, les colles ou les revêtements en plastique des meubles adjacents doivent être thermorésistants (minimum 90°C).

Cet appareil peut être installé contre des parois ; l'une d'entre elles doit dépasser en hauteur le plan de travail à une distance minimale de X mm du côté de l'appareil, comme l'illustrent les figures « A » et « C » des classes d'installation.

Installez les meubles suspendus au-dessus du plan de travail à une distance minimale de Y mm. Si l'on installe une hotte aspirante au-dessus de la table de cuisson, consultez le manuel d'instructions de cette dernière pour respecter la distance.

X	150 mm
Y	750 mm

Suivant le type d'installation, cet appareil appartient aux classes :

A - Classe 1

(Appareil pour installation libre)

B - Classe 2 sous-classe 1 (Appareil encastré)

C - Classe 2 sous-classe 1 (Appareil encastré)

L'appareil doit être installé par un technicien qualifié et dans le respect des normes en vigueur.

Dimensions hors tout de l'appareil

A	1000 mm
B	600 mm
C¹	min. 150 mm
D	900 - 915 mm
H	750 mm
I	450 mm
L²	1000 mm

1 Distance minimale des murs latéraux ou de tout matériel inflammable. 2 Largeur minimale de l'armoire (= A)

Dimensions de l'appareil

Position des branchements du gaz et électriques.

Positionnement et nivellement

Appareil lourd. Risque de dommages à l'appareil.

• Insérez d'abord les pieds avant puis les pieds arrière.

Pour une bonne stabilité, il est indispensable que l'appareil soit correctement nivelé au sol.

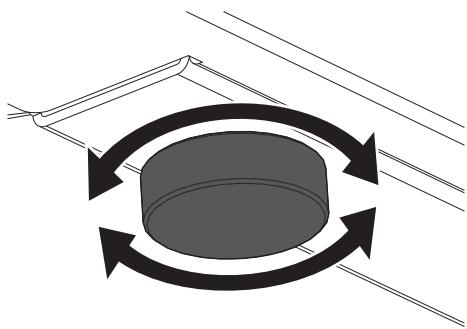

• Après avoir effectué le branchement au gaz et électrique, vissez ou dévissez le pied jusqu'à ce que l'appareil soit bien nivelé et stabilisé au sol.

Montage du dosseret

Le dosseret fourni fait partie intégrante du produit ; fixez-le à l'appareil avant l'installation.

Le dosseret doit toujours être positionné et correctement fixé sur l'appareil.

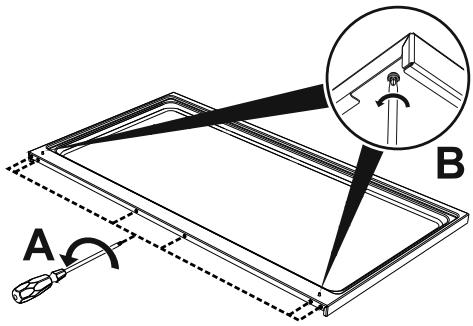

1. Desserrez les 6 vis situées au dos du plan (A) et dévissez les 2 vis (B) situées sur la partie latérale de la réhausse.

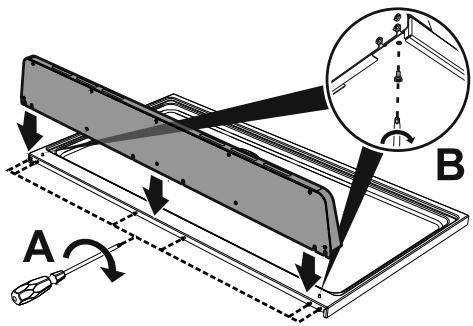

1. Positionnez la réhausse au-dessus du plan. Faites correspondre les 6 rainures inférieures de la réhausse et les 6 vis situées à l'arrière du plan desserrées précédemment.
2. Serrez les 6 vis situées à l'arrière du plan de cuisson (A) et serrez les 2 vis en dessous du plan (B) pour fixer le dosseret.

Montage du socle

Le socle fourni fait partie intégrante du produit ; fixez-le à l'appareil avant l'installation.

Le socle doit toujours être positionné et correctement fixé sur l'appareil.

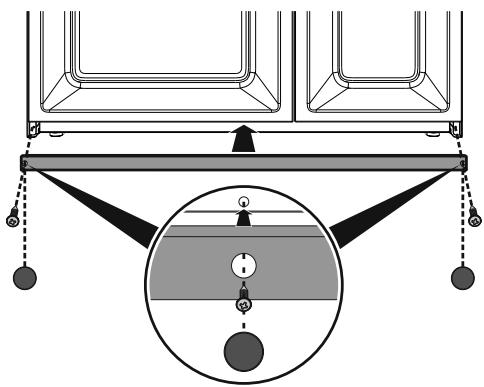

1. Positionnez le socle dans la partie inférieure avant de l'appareil.
2. Vissez les deux vis latérales pour fixer le socle à l'appareil.
3. Couvrez les trous du socle avec les bouchons fournis.

5.4 Branchement électrique

Tension électrique - Danger d'électrocution

• Un technicien habilité doit effectuer le branchement électrique.
• Munissez-vous de dispositifs de protection individuelle.
• La mise à la terre est obligatoire selon les modalités prévues par les normes de sécurité de l'installation électrique.
• Coupez l'alimentation électrique générale.
• Ne tirez jamais le câble pour débrancher la fiche. Utilisez des câbles résistant à une température d'au moins 90 °C, de type H05V2V2-F.
• Le couple de serrage des vis des conducteurs d'alimentation du bornier doit être égal à 1,5-2 Nm.

Informations générales

S'assurer que les caractéristiques du réseau électrique sont appropriées aux données indiquées sur la plaque.

La plaque d'identification, avec les données techniques, le numéro de série et le marquage, est placée dans une position bien visible sur l'appareil.

N'enlevez jamais la plaque.

Effectuez la mise à la terre avec un câble plus long que les autres câbles d'au moins 20 mm.

L'appareil peut fonctionner dans les modalités suivantes :

220-240 V 1N~

Câble tripolaire 3 × 6 mm² .

• 380-415 V2N~

Câble tétrapolaire 4 × 4 mm² .

220-240V2

Câble tripolaire 3 × 6 mm² .

• 220-240 V 3~

Câble tétrapolaire 4 × 4 mm² .

380-415 V 3N~

Câble pentapolaire 5 × 1,5 mm² .

Les valeurs indiquées se réfèrent à la section du conducteur interne.

Les câbles d'alimentation sont dimensionnés en tenant compte du facteur de simultanéité (conformément à la norme EN 60335-2-6).

Branchement fixe

Préparez sur la ligne d'alimentation un dispositif d'interruption omnipolaire conformément aux règles d'installation. Le dispositif d'interruption doit être situé dans une position facilement accessible et à proximité de l'appareil.

Branchement au moyen d'une prise et d'une fiche

Vérifiez que la fiche et la prise sont du même type.

Évitez d'utiliser des réducteurs, des adaptateurs ou des shunts car ils pourraient provoquer des surchauffes et des brûlures.

5.5 Pour l'installateur

• La fiche doit rester accessible après l'installation. Ne pliez ou ne coincez pas le câble de raccordement au réseau électrique.
• L'appareil doit être installé selon les schémas d'installation.
• N'essayez pas de dévisser ou de forcer le coude fileté du raccord. Cela risque d'endommager cette partie de l'appareil, ce qui peut invalider la garantie du producteur.
• Sur tous les branchements, utilisez de l'eau et du savon pour vérifier si des pertes de gaz sont présentes. N'utilisez PAS de flammes libres pour chercher d'éventuelles pertes.
• Allumez tous les brûleurs un à un et simultanément pour garantir le fonctionnement correct de la vanne du gaz, du brûleur et de l'allumage.
• Tournez les manettes des brûleurs sur la position flamme minimum et observez la stabilité de la flamme pour chaque brûleur, un à un et tous ensemble.
• Si l'appareil ne fonctionne pas correctement après avoir effectué toutes les vérifications, appelez le service après-vente autorisé le plus proche de chez vous.
• Lorsque l'appareil est correctement installé, veuillez instruire l'utilisateur sur la méthode de fonctionnement correcte.
