MODE D'EMPLOI RHP 975 IN ROSIERES

Cette hotte peut etre en version recyclage ou en version evacuation.

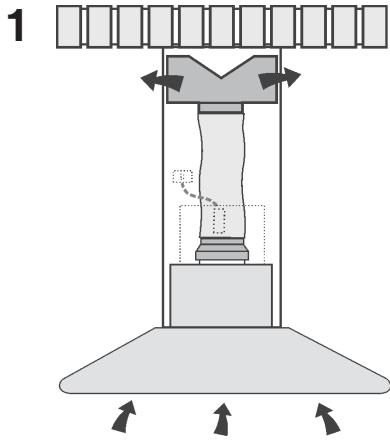

Version Recyclage (Fig. 1A ou 1B): voire hotte aspire l'air de la cuisine imprégnae de fumée et d'odeurs, en l'épurant à travers les filtres àGRAISE ainsi qu'a travers le filtre à charbon pour le renvoyer dans la piece, propre. Afin que votre hotter soit efficace d'une façon constante, il est nécessaire de remplaner le filtre à charbon périodiquement. Le filtre à charbon n'est pas fournir.

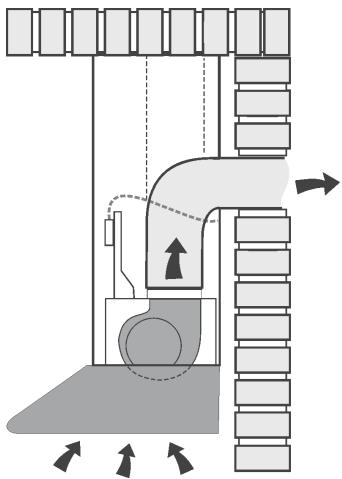

Version évacuation (Fig. 2): votre hotte aspire l'air de la cuisine impregnée de fumée et d'odeurs, en le faisant passer à travers les filtres à graisse, puis en l'éliminant à l'extérieur à travers un tuyau d'évacuation. Dans cette version l'emploi du filtre à charbon n'est pas nécessaire.

Vouvelez decide d'elles début quel type d'installation vous voulez (recyclage ou évacuation). Afin d'avoir une hotte au rendement optimal, nous vous conseillons d'installer une hotte version évacuation (si cela est possible).

INSTALLATION

ATTENTION: Il faut au moins deux personnes pour monter cet apparéil; il est conseillé de confier les opérations d'installation à des spécialistes. Avant de procéder aux opérations de montage, pour manoeuvrer plus aisément l' apparéil, demontrez les filtres àGRAISE.

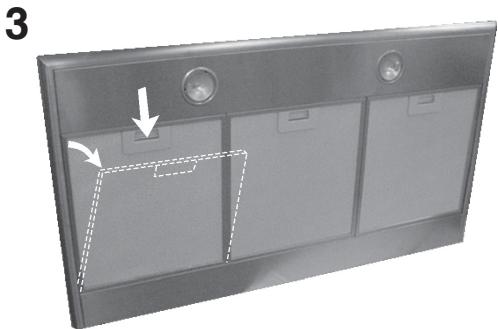

1. Demontage des filtres àGRAisse: Fig. 3: pousser le blocage vers la partie arrriere de l'appareil et tourner le filtre vers l'extérieur.
   INSTALLATION VERSION EVACUATION: Avant de commencer l'installation, il est nécessaire de prévoir le tuyau pour l'évacuation de l'air à l'extérieur. Employez un tuyau d'évacuation qui ait: - la longueur minimale indispensable; - le moins de coudes et raccords possibles (angle maximum des coudes: 90^ ); - qui soit fait d'une matière approuvée par les normes en vigueur (suivant le pays); - sa surface interieure la plus mise possible. Nous vous conseillons aussi d'évitier les changements brusques de section du tuyau (diamètre conseilé: 150 mm). Pour l'évacuation de l'air à l'extérieur, suivez toutes les autres indications fournies par la feuille "Attention". Prévoir l'alimentation électrique dans l'encombrement de la cheminée téléscopique (pour le branchement électrique, suivre toutes les autres indications se trouvant sur la feuille "Attention").

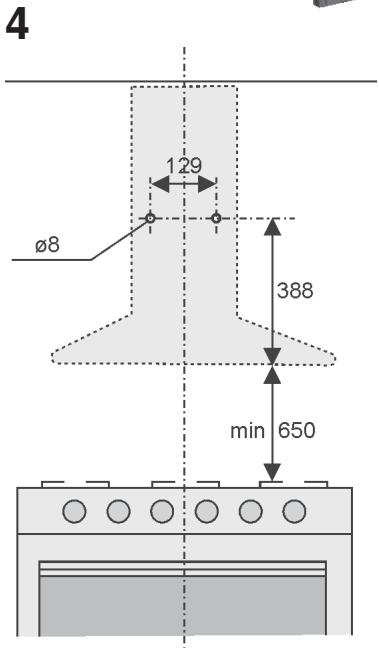

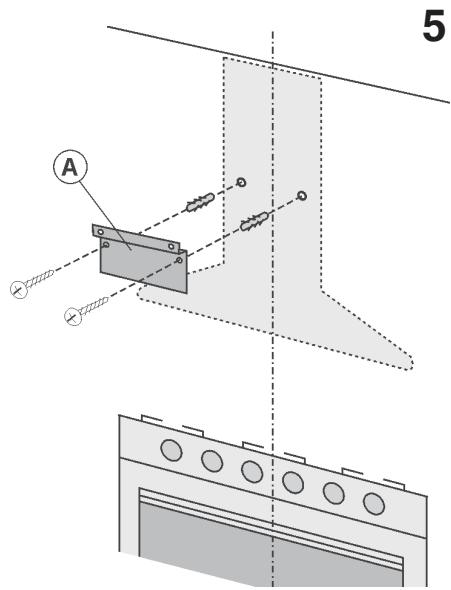

2. Fixation au mur: Tracez une ligne sur le mur, à la verticale de votre plan de cuisson. Tracez sur le mur les 2 premiers trouss que vous dévrez percer, en respectant les mesures indiquées à la Fig. 4; percez 2 trouss et y placez les 4 chevilles (fournies en équipement). Comme indiqué sur la feuille "Attention", ne pasoublier que la distance entre le bord inférieur der hote et le plan de cuisson doit etre au minimum de 650mm .Fixez le support metallique (A) au mur en utilisant les 2 trouss percés -Fig.5- (les vis pour la fixation du support sont fourniers).Utiliser les deux petits triangles decoupés sur le support afin de le placer exactement le long de I'axe vertical de la hotte.

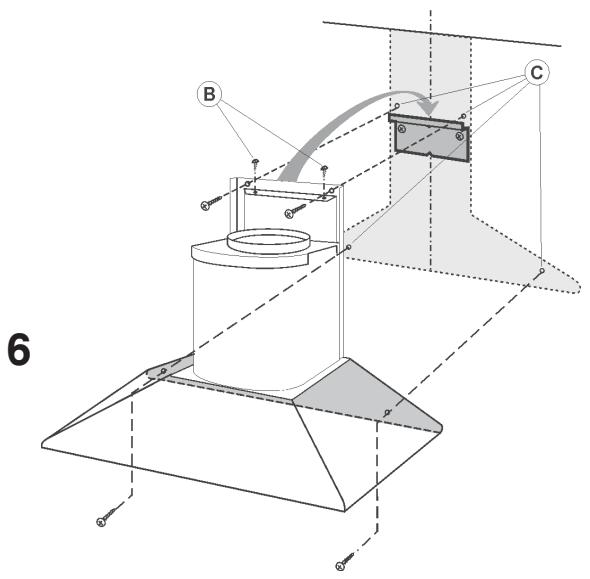

   Puis accrochez la hotte sur le support (Fig. 6). Regler la position horizontale en deplaçant la hotte à droite ou à gauche selon les exigences de l'alignement avec les meubles suspendus. S'il faut aussi regler la hotte en hauteur, agir sur les vis (B) de réglage (fournies). Àpès le réglage, sans enlever la hotte, tracer sur le mur des autres 4trous à pincer (C); décrocher la hotte et pincer les trous tracés (diamètre 8mm); ensuite utiliser les 4 chevilles et les 4 vis fournies pour la fixation définitive.

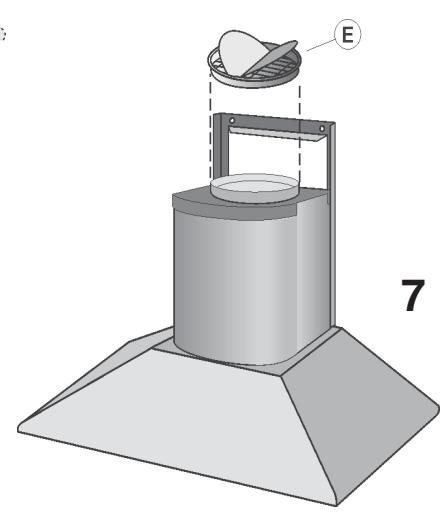

3. Montage flange: positionner la flange (E) au-dessus de la bouche de sortie d'air du moteur et exercer une légere pression (Fig. 7).

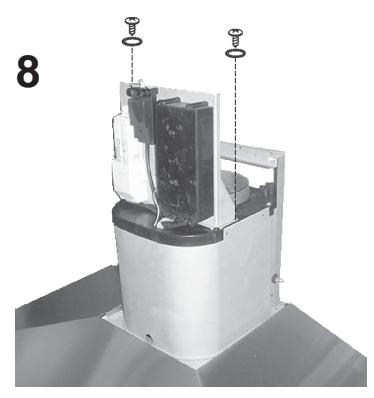

4. Monter la plaque de l'installation électrique (selon les modèles) en la fixant avec 2 vis et 2 rondelles métalliques (Fig. 8).

5. Fixation des tuyaux téléscopiques:

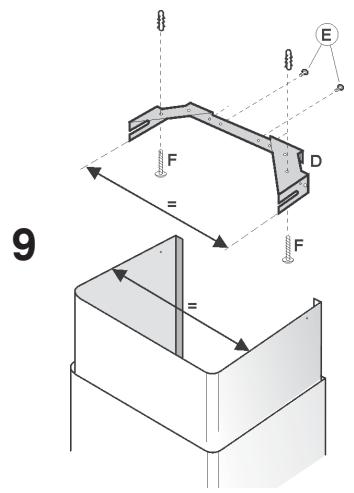

5a - Régler la largeur de l'étrier de support (D) du tuyau téléscopique à l'aide des vis (E) indiquées sur la Fig. 9; ensuite, à l'aide des chevilles et des vis (F), fournies, fixer le support au plafond en faisant attention qu'il soit dans l'axe de la hotte.

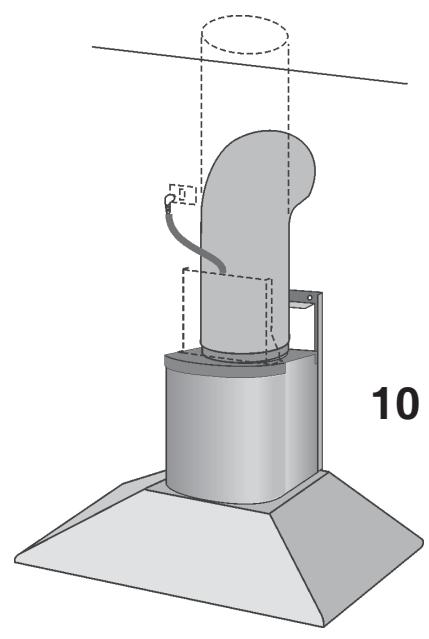

5b - Raccordez le conduit pour l'évacuation de l'air à la bouche de sortie d'air de la hotte; utilisez un tuyau couple et bloquez-le sur la bouche de sortie d'air de la hotte à l'aide d'un collier métallique - Fig. 10 - (le tuyau et le collier ne sont pas fournis). Pour la version aspirante returnez le tuyau supérieur de façon à ce que les grilles d'évacuation d'air soit dans la partie du bas (Fig. 11).
5c - Effectuez le raccordement électrique de la hotte au moyen du cable d'alimentation. Installer les tuyaux téléscopiques en les appuyant sur la hotte; soulever le tuyau supérieur jusqu'au plafond et le fixer à l'aide des 2 vis (H) - Fig. 12.

INSTALLATION VERSION RECYCLAGE: Prévoir l'alimentation électrique dans l'encombrement de la cheminée téléscopique (pour le branchement électrique, suivre toutes les autres indications se trouvant sur la feuille "Attention").

Fixation au mur: pour la fixation au mur voir les instructions pour la version évacuation (voir point 2, 3 et 4), puis continuer avec les instructions indiquées ci-après.

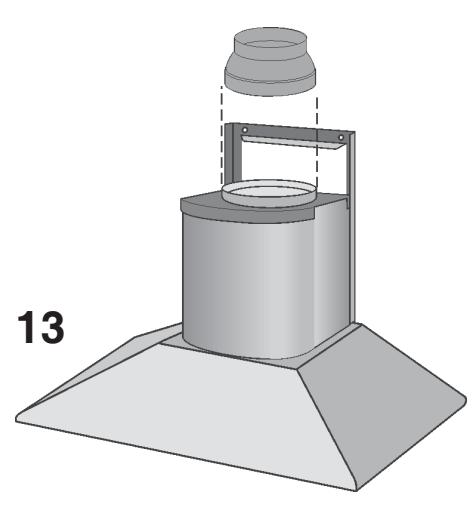

Fixation des tuyaux téléscopiques: - Régler la largeur de l'etrer de support (D) du tuyau téléscopique à l'aide des vis E individues à la Fig. 9. - Ensuite, à l'aide des chevilles et des vis (F) fournies, fixer le support au plafond en faisant attention qu'il soit dans l'axe de la hotte. - Monter la reduction sur la hotte en face du point de sortie de l'air (Fig. 13).

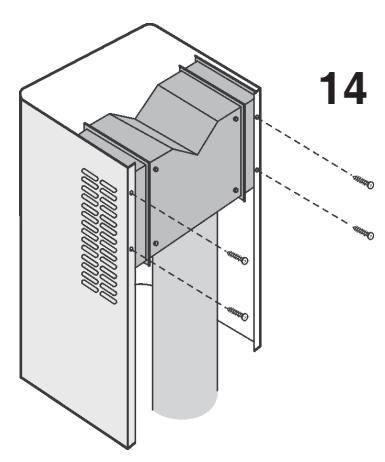

- Prendre le déflecteur d'air et y fixer un tuyau couple (de 125 mm de diamètre) en le bloquant à l'aide d'un collier métallique (le tuyau et le collier ne sont pas fournis); fixer le déflecteur d'air au tuyau supérieur (Fig. 14) à l'aide de 4 vis.

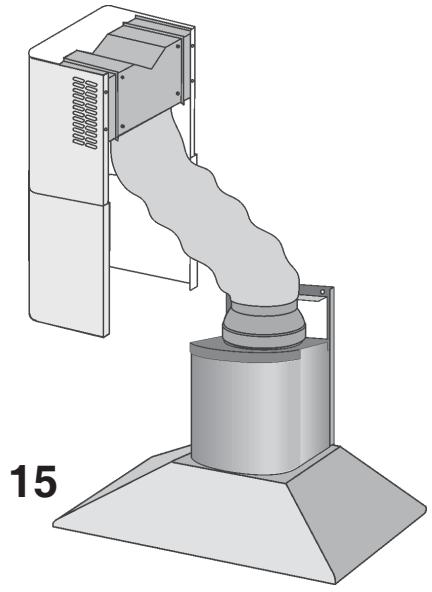

- Raccordez le tuyau soupé à la réduction se trouvant sur la bouche de sortie d'air (Fig. 15). - Effectuez le raccordement électrique de la hotte au moyen du cable d'alimentation. Installer les tuyaux téléscopiques en les appuyant sur la hotte ; soulever le tuyau supérieur jusqu'à un plafond et le fixer à l'aide des 2 vis H (Fig. 12). - Installer le filtre à charbon en enfilant les 2 languettes du filtre dans le logement prévu à cet effet (Fig. 16) et en le faisant tourner vers le haut.

FONCTIONNEMENT

Selon les modèles, l'appareil est muni des types suivants de commandes:

Touche A: interrupteur d'éclairage.
Touche B: interrupteur ON/OFF moteur 1e vitesse.
Touche C: interrupteur 2e vitesse.
Touche D: interrupteur 3e vitesse.
E:voyant lumineux de fonctionnement du moteur.

Commandes de la Fig.18:

Touche A: éteint l'éclairage.

Touche B: Allume l'éclairage.

Touche C: Diminue la vitesse pour arriver à la vitesse minimum. Si pressée pendant 2" le moteur s'arrête.

Touche D: Actionne le moteur (en rappelant la dernière vitesse utilisée) et augmente la vitesse pour arriver à la vitesse maximale.

Touché: RESET ALARME FiltRES/TIMER : si l'on appuiè sur la touche pendant l'affichage de l'alarme des filtres (avec le moteur arrêté) on remet à zéro le comptage des heures. En appuyant sur la touche pendant le fonctionnement du moteur, on active le TIMER, la hotte s'éteint donc automatiquement après 5 minutes.

L1) Les 4 tímoins lumineux VERTS signalement la vitesse en cours.
L2) Quand le témoin lumineux est rouge (aveclemoteur arrêté) il indique l'ALARME DESFILTRES. Quand le témoin lumineux est vert (clignotant) il indique que le TIMER a été actionné par la touche E.

ALARME FILTRES: Àpres 30h de fonctionnement levoyant L2 devient ROUGE. Il signale que les filtres à graissse doivent être nettoyés. Àpres 120h de fonctionnement levoyant L2 devient ROUGE et clignote il indique que les filtres à graissde doivent être nettoyés et les filtres à charbon replacés. Àpres avoir nettoyé les filtres à graissse (et/ou remplace les filtres à charbon), appuyer sur la touche E pour faire redémarrer le comptage des heures pendant la visualisation de l'alarme filtres.

Préter une attention particulière aux filtres/s àGRAISS: Sile modèle que vous avrez acheté a des commandes comme celles de la Figure 18, nettoyez les filtres àGRAISS lors de l'intervention de l'alarme des filtres (voir parraphe "Commandes"). Si le modele que vous avrez acheté a des commandes comme celles de la Figure 17, nettoyez les filtres àGRAISS tous les 2 mois environ, en fonction de l'utilisation.
Pour enlever les filtres: à l'aide de la poignée, pousser l'arrêt vers l'intérieur et tirer le filtre vers le bas (Fig. 3). Laver les filtres avec une lessive neutre.

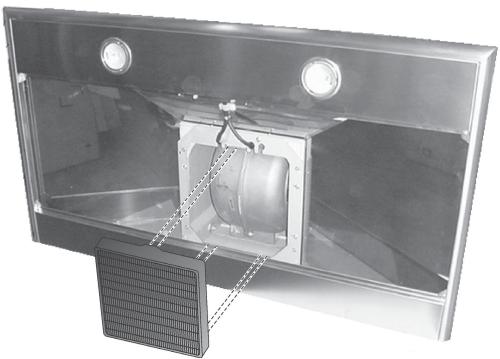

Remplacer les filtres à charbons: si l'on utilise l'appareil en version recyclage, il faut remplaner les filtres à charbons: pour les sortir pousser le loquet de blocage vers l'intérieur (Fig. 16) et tourner le filtre vers le bas de maniere à retarder les 2 languettes de leur logement. Si le modele que vous ave acheté a des commandes comme celles de la Figure 18, remplacez les filtres à charbon lors de l'intervention de l'alarme des filtres (voir parrapagne "Commandes"). Sile modele que vous ave acheté a des commandes comme celles de la Figure 17, remplacez les filtres à charbon tous les 6

mois en moyenne, en fonction de l'utilisation.

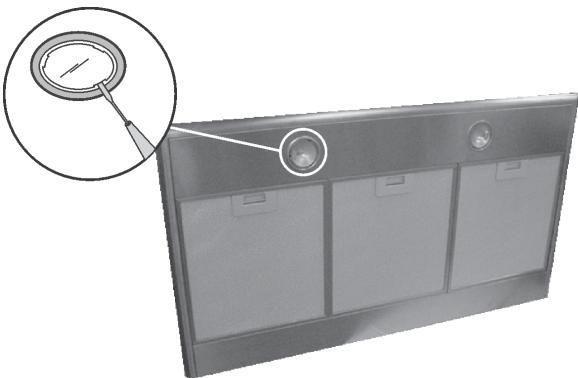

Eclairage: Pour replacer les lampes halogènes, ouvre le couvercle en faisant levier grâce aux fissures prévues à cet effet (Fig.19). Remplacez-les par des lampes ayant les mêmes caractéristiques.
