HIFI5060S - Enceinte Q-ACOUSTICS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Enceinte colonne passive
Marque	Q-ACOUSTICS
Modèle	HIFI5060S
Configuration	2 voies, reflex
Haut-parleur de basses	2 x 165 mm (6,5 pouces)
Haut-parleur d'aigus	22 mm (0,9 pouce)
Réponse en fréquence	44 Hz - 30 kHz (+3 dB, -6 dB)
Impédance nominale	6 Ω
Impédance minimale	4 Ω
Sensibilité	91 dB (2,83 V @ 1 m)
Puissance ampli stéréo recommandée	25 - 180 W
Puissance ampli home cinéma (2 canaux)	50 - 165 W
Fréquence de coupure	2,5 kHz
Volume interne utile	32,4 L
Dimensions (L x H x P)	310 x 1020 x 310 mm
Largeur de l'enceinte	200 mm (avec les pieds)
Poids (par enceinte)	17,8 kg
Finition	Noir ou blanc (selon version)
Garantie	4 ans (extensible à 5 ans sur enregistrement)
Accessoires fournis	Stabilisateur arrière, pointes, embouts, clé Allen
Entretien	Chiffon doux légèrement humide, pas de solvants

FOIRE AUX QUESTIONS - HIFI5060S Q-ACOUSTICS

Comment positionner les enceintes HIFI5060S ?

Placez les enceintes à au moins 200 mm du mur arrière et 500 mm des murs latéraux. Écartez-les de 2 à 4 m et orientez-les légèrement vers l'intérieur pour une meilleure image stéréo.

Comment connecter les enceintes à un amplificateur ?

Utilisez des câbles d'enceinte de bonne qualité (cuivre fort). Dénudez 10 mm, torsadez, insérez dans la borne. Connectez la borne rouge (+) à la sortie positive de l'ampli, et la noire (-) à la négative. Respectez les canaux droit et gauche.

Quels bouchons en mousse utiliser et pourquoi ?

Les bouchons en mousse sont fournis pour les évents arrière. Insérez-les si l'enceinte est placée près d'un mur (< 200 mm) pour réduire l'excès de basses. Cela améliore la définition et l'extension des basses.

Comment installer les pointes et le stabilisateur ?

Vissez les pointes dans les boulons de verrouillage à moitié dans la base. Pour un sol fragile, ajoutez les embouts de protection. Utilisez la clé Allen pour ajuster les pointes arrière jusqu'à ce que l'enceinte soit horizontale et stable.

Puis-je utiliser ces enceintes avec un téléviseur ?

Oui, les enceintes peuvent fonctionner à proximité d'un téléviseur sans altération. Cependant, évitez de placer le caisson de basses 3060S à moins de 500 mm d'un écran ou d'équipements sensibles aux champs magnétiques.

Comment nettoyer les enceintes ?

Utilisez un chiffon doux légèrement humide (pas de solvants ni abrasifs). Pour les grilles, une brosse douce suffit. Évitez de toucher les haut-parleurs pour ne pas les endommager.

Quelle est la garantie et comment la prolonger ?

Les enceintes passives sont garanties 4 ans (1 an pour le caisson actif). Enregistrez votre produit sur qacoustics.co.uk pour prolonger à 5 ans (2 ans pour le caisson).

Que faire en cas de problème technique ?

Contactez d'abord votre revendeur. Si nécessaire, contactez Q Acoustics ou son distributeur agréé. Utilisez l'emballage d'origine pour le transport. Les dommages de transport ne sont pas couverts.

Puis-je placer les enceintes sur une étagère ?

Oui, pour les modèles 3010i et 3020i. Pour le modèle 3050i (colonne), utilisez les pieds fournis ou posez-les au sol avec les pointes. Les enceintes sur étagère doivent être stables.

Quel amplificateur recommandez-vous ?

Un amplificateur stéréo de 25 à 180 W par canal sous 6 Ω convient. Pour un usage home cinéma, un récepteur délivrant 50 à 165 W par canal (2 canaux actifs) est recommandé.

MODE D'EMPLOI HIFI5060S Q-ACOUSTICS

Mises en garde et avis de sécurité importants

1. Mises en garde et avis de sécurité

Avant de connecter les enceintes, vérifie si toutes les enceintes actives de votre système sont éteintes au niveau du secteur.

Lorsque you allumez votre système audio ou changez les sources d'entrée, réglez le bouton de volume principal à un bas niveau. Augmentez progressivement le volume.

Ne faites JAMAIS fonctionner votre système audio au volume maximal. La position du bouton de volume est trompeuse et ne reflète pas la puissance de votre système. Un volume élevé peut provoquer des léasons auditives.

1.1. Instructions

Veuiliez litre et vous familiariser avec ces instructions avant d'utiliser vos enceintes. En cas d'endommagement resultant du non-respect de ces instructions, la garantie ne sera pas valide. Veuiliez conserver ces instructions dans un endroit s ur.

Lisez attentivement ces instructions.

Conserve soigneusement ces instructions.

Tenez compte de tous les averisations.

Veuillez suivre toutes les instructions.

N'utilisez pas ce produit à proximé d'eau.

NE connectez PAS vos enceintes à une prise secteur.

N' installez pas le produit pres d'une source de chaleur telle qu'un radiateur, une bouche d'air chaud, un poèle ou d'autres apparèls (notamment des amplificateurs) qui générent de la chaleur).

Utilisez uniquement les équipements/ accessoires spécifiés par le fabricant.

Débranche ce produit lors des orages ou lorsqu'il reste inutilisé pendant de longues périodes.

2. Déballage des enceintes

Déballez entièrement vos enceintes. Sortez les enceintes des cartons en soutenant les caissons. Ne vous servez pas des sacs de protection pour les

soulever.

Lorsque vous déplacez les enceintes, ne les tirez pas au sol pour éviter de les endommager.

Soulevez chaque enceinte avant de la déplacer.

Vérifiez soigneusement les enceintes. Si un élément est endommagé ou manquant, indiquez-le au vendeurès que possible.

Conservez l'emballage en vue d'un évientuel futuror transport. Si vous jetez l'emballage, veuillez observer toutes les réglementations relatives au recyclage qui sont en vigueur dans votre région.

3. Installation

Utilisez uniquement les accessoires fournis avec le produit.
- Pour éviter toute blessure, ce produit doit être fixé au sol en toute sécurité, conformément à la notice d'installation.
- N'utilise pas de pieds artisansaux. Fixez le pied Q Acoutics adapté en suivant les instructions et en utilisant toutes les pieces de fixation fournies. Le vendeur vous conseillera.
- Si vous faites fonctionner vos enceintes sans leur grille de protection, voirlez à les protégger contre déventuels dommages.
- NE démonze PAS l'enceinte. Cela rendrait la garantie nulle et non avenue.
- Ne connectez pas les bornes de vos enceintes à une prise secteur.
- N'exposez pas vos enceintes à des températures excessivement basses, élevées, à l'humidité ou à la lumière du soleil.
- Ce produit peut être utilisé dans les climats tropicaux et/ou tempérés.

3.1.Humidité

• Pour réduire le risque d'incendie ou de chocolélectrique, ce produit ne doit pas être exposé à la pluie, l'humidité, la chute de gouttes ou les éclaboussures.
  N'utilisez pas ce produit a proximé d'eau.

3.2. Entretien

Confiez toute réparation à un technicien d'intervention qualifié. Des réparations sont nécessaires si le produit a été endommagé d'une façon ou d'une autre, par exemple si du liquide a été renversé sur le produit ou si des objets sont tombés dessus, si le produit a été exposé à la pluie ou à l'humidité, ou bien s'il ne fonctionne pas normalement ou s'il est tombé.

4.0. Symboles utilisés sur ce produit Symbole d'avertissement de danger

Le «point d'éclamation» attire l'attention sur les caractéristiques concernantlesquelles vous devriez dire manuelattentivement àfin d'éviter des

problèmes de fonctionnement et de maintenance.

ATTENTION : Pour empêcher les décharges électriques, insérez à fond la broche large de la prise dans la fente large.

Symbole des équipements électriques et électroniques jtables

Ce symbole indique que lorsque le produit doit être éliminé, il ne doit être jété avec les autres déchets domestiques mais envoyé à une décharge spéciale pour la récapération et le recyclage des équipements ELECTriques et Electroniques.

Veillez à connaître la reglementation locale concernant la collecte séparée des produits électriques et électroniques.

Introduction

Merci d'avoir acheté un produit Q Acoustics.

Ce manuel a pour but de vous guider au cours dans la configuration et l'installation du système et de vous permettre de bénéficier des performances optimes de ce produit.

Veuillez dire attentivement les instructions, les mises en garde et avis de sécurité importants avant d'installer et d'utiliser le produit, afin que son fonctionnement soit sur et satisfaisant.

La série Q Acoustics 3000i est une gamme d'enceintes conçues pour satisfaire les attentes les plus élevées des audiophiles de 2 canaux dédiés et cinephiles avisés.

La gamme comprend :

3010i: Enceinte bibliothèque compacte équipée d'un haut-parleur de basses de 100 mm (4 pouces).
3020i: Enceinte bibliothèque équipée d'un haut-parleur de basses de 125 mm (5 pouces).
3050i : Colonne avec deux haut-parleurs de basses de 165 mm (6,5 pouces).
3060S : Caisson de basses actif de 150 W avec un haut-parleur de 200 mm (8 pouces)
3090Ci : Canal central avec deux haut-parleurs de basses de 100 mm (4 pouces)

Dans le carton d'emballage, vous trouvez : Le ou les enceinte(s) et le manuel de l'utilisateur.

Les modèles suivants sont livrés avec les éléments supplémentaires suivants :

3050i : Stabilisateur arrriere, pointes et embouts de pointe pour chaque haut-parleur. Une clé Allen pour ajuster les pointes une fois celles-ci fixées.

3060S : Un ou plusieurs cordon(s) secteur, des pointes et des embouts de pointe.

Vérifiez soigneusement le produit. Si un élément est endommagé ou manquant, signalez-le au vendeur dés que possible.

Nous espérons que vous approucemez l'expérience que vous proposc Q Acoustics.

Sortez les enceintes des cartons en soutenant les caissons. Ne touche pas les haut-parleurs et n'utilise pas les sacs de protection pour les soulever. Les modèles 3050i et 3060S sont lourds - faites-vous aider pour les soulever si nécessaire.

Bouchons en mousse

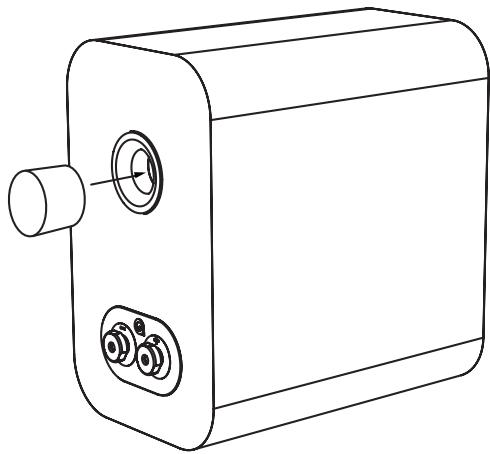

Les enceintes de la série 3000i sont orientées vers l'arrière et conçues pour un fonctionnement optimal lorsqu'elles sont placées en retrait, c'est-à-dire à 200 mm environ d'un mur. Si vous positionnez vos enceintes à proximé d'un mur ou dans un coin, les bouchons en mousse doivent être insérés dans les évets arrêté. Sinon, les basses pourraitient être trop puissantes.

Assurez-vous que les bouchons sont bien ajustés dans les évets sans les insérer trop profondement. Vous trouverez que le niveau des basses est réduit, mais que la définition et l'extension des basses est augmente. Faites des essais pour déterminer vos préférences et essayez de modifier légarement la position de l'enceinte pour optimiser le résultat final.

Les pointes sont très pointues. Faites attention!

Ne placez jamais une enceinte équipée de pointes à un endroit qu'elles peuvent abîmer !

Déplacez toujours les enceintes en les boulevant. Ne les trainez jamais!

3050i - Fixez le stabilisateur arrriere

Enoncez les pointes dans des boulons de verrouillage à moitié dans la base et remettez l'enceinte dans le bon sens. (Si l'enceinte repose sur un parquet ou un sol en carrelage, enforcez un embout de protection sur chaque pointe avant de la remetre droite). Lorsque l'enceinte est dans le bon sens, insérez la clé Allen dans chacune des pointes à l'arrière en commencerant par le haut et ajustez-les jusqu'à ce que l'enceinte soit à l'horizontale et stable.

Utilisez les vis fournies pour sécuriser les pieds comme indiqué sur le schéma.

Toutes les enceintes peuvent fonctionner à proximé d'un téléviseur sans en ALTERER le fonctionnement, à l'exception du 3060S qui ne doit pas fonctionner à moins de 500~mm d'un téléviseur ou de tout type d'équipment sensible aux champs magnétiques. Le fonctionnement des écrans plasma et LCD n'est pas ALTERÉ.

3010i et 3020i

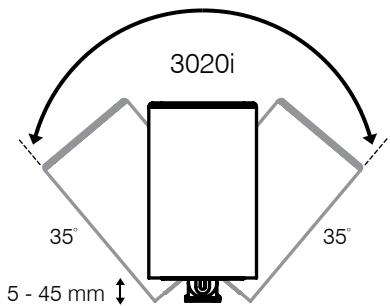

Il est préférible de monter les modèles 3010i et 3020i sur des pieds Q Acoustics ou de les fixer au mur. Si vous utilisez un pied, le haut-parleur d'aignus doit être placé à hauteur d'écoute d'un auditeur assis. Les enceintes fixées au mur peuvent être montées légèrement plus haut et orientées vers le bas. Les enceintes sur pied doivent être considérées comme des enceintes de plancher, à l'exception que l'enceinte peut être placeé légèrement en retrait du mur à l'arrière. Il est également possible de les poser sur des étagères.

Un support optionnel concu spécifquement pour les modèles Q Acoustics 3010i, 3020i et 3090Ci est disponible chez votre vendeur. Des pieds pour les modèles 3010i et 3020i sont également disponibles. Soyez disposé à faire des essais pour couver la configuration qui corresponde le mieux à vos goûts dans la pièce où se couve le système.

3050i

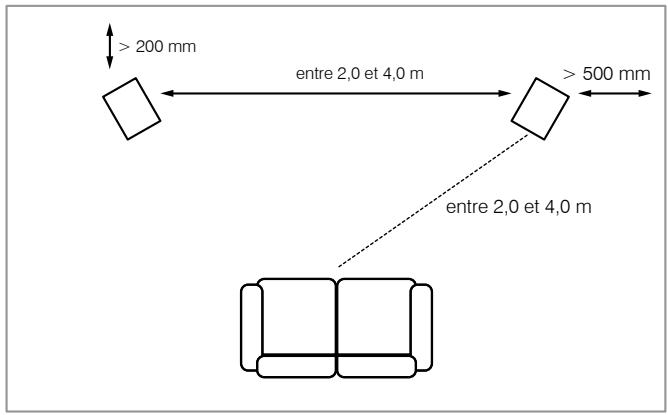

Les enceintes 3050i doivent être placées en retrait, c'est-à-dire à au moins 200 mm d'un mur à l'arrière et à au moins 500 mm d'un mur létral. Le positionnement des enceintes plus pres d'un mur augmentera les basses, mais pourrait provoquer un boom sonore et un manque de précision et de detail. Les enceintes doivent être séparées de 2 à 4 m et placees en face de l'auditeur assis. Tournez les enceintes

Légèrement vers l'intérieur pour une plus grande netteté de l'image stéréo, mais cela pourrait restreindre la source sonore.

Caisson de basses

Les basses fréquences sont principalement omnidirectionnelles. Meme s'il est possible de positionner le caisson de basses presque n'importe où, l'image stéreo sera néanmoins meilleure si vous le placez

au même niveau que les enceintes avant et dans une position d'écoute aussi centrale que possible. Ce n'est peut-être pas possible dans un système à canaux multiples. Si vous place le caisson de basses près d'un mur, lessons graves seront accentués et, par conséquent,ils peuvent être très indistincts et caverneux à certains endroits.

Enceintes à effets

3090Ci

Le modele 3090Ci est concu pour fonctionner pres d'un téléviseur et doit etre place dans une position centrale par rapport a celui-ci. Il doit etre place juste au-dessus ou en dessous de I'ecran. Si vous disposez d'un ecran plasma ou LCD, fixez le 3090Ci au mur ou a une autre surface adaptee, juste au-dessus ou en dessous de I'ecran, en utilisant le support mural Q Acoustics. A defaut, envisagez de placer le téléviseur sur un caisson avec le 3090Ci posé sur une etagere solide juste sous I'ecran.

Dolby et le symbole double-D sont les marques commerciales de Dolby Laboratories.

Enceintes d'ambiance

Les laboratoires Dolby recommend des enceintes à effet 5.1. Les enceintes d'ambiance doivent être montées de chaque côte de l'auditeur, légèrement en retrait par rapport à la hauteur d'écoute. Les enceintes doivent être tournées vers l'intérieur, et montées soit sur les murs latéraux de la pierce ou, si celle-ci est grande, sur des pieds grand format et avec leur entraxe au-dessus de la hauteur d'écoute de l'auditeur assis.

Pour les enceintes montées au plafond, qui sont utilisées dans les installations multicanaux, nous recommendons la distance préconisée de Q Acoustics.

Avant de connecter les enceintes, assurez-vous que tous les caissons actifs de cette système sont coupés du sector. Lorsque vous allumez votre système audio ou changez les sources d'entrée, réglez le bouton de volume principal à un bas niveau. Augmentez progressively le volume.

Bornes et connecteurs

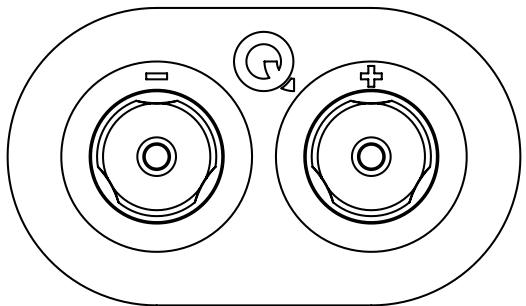

Les modèles 3010i, 3020i, 3050i et 3090Ci sont équipés de deux répartiteurs terminaux.

3010i, 3020i & 3050i et 3090Ci

Cables d'enceinte

Les câbles spéciaux pour enceintes vous offriront une(Meilleure qualite de reproduction du son que les câbles universels. Utilisez des câbles à forté teneur de cuivre pour les canaux avant et centraux. Les câbles minces réduisent les basses et restreignent la gamme dynamique. Les canaux d'ambiance (à l'arrête) sont moins déterminants.

Un conducteur de cable d'enceinte se désigne par une raie ou une ligne de couleur. Par convention, il est connecté aux bornes positives. Dans l'idéal, les cables reliant l'amplificateur aux enceintes avant doivent être de la même longueur. Ne joignez jamais des cables, utilisez des longueurs de cable complètes.

Préparation des câbles

Séparez les fils du cable sur une longueur d'environ 40 mm.
Dénudez le fil sur une longueur de 10 mm et torsadez les parties dénudées de manière à réunir les brins libres. Coupez les extrémités du cable en laissant 7 mm de cable dénudé.

Connexion d'une borne

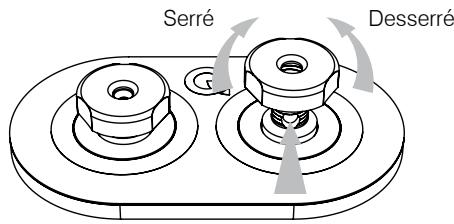

Dévissez la borne en tournant dans le sens antihoraire de manière à découvert l'orifice de montage situé à la base de la tige de la borne.

Insérez la partie dénudée du cable dans cet orifice. Resserrez complètement la borne à la main. Vérifiez qu'il n'y a pas de fils dénudés susceptibles de toucher des bornes adjacentes. Dans l'Union française, l'utilisation de fiches d'enceintes de 4 mm est contraire aux réglementations relatives à la sécurité.

Connexions stéreo

Connexions standard

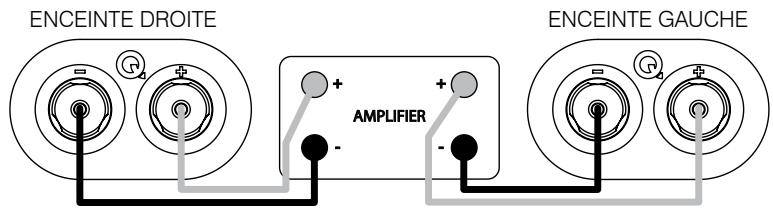

Connectez la borne ROUGE (+) de l'enceinte DROITE à la borne ROUGE, positive (+), sur le canal DROIT de l'amplificateur. Connecter la borne NOIRE (+) de l'enceinte à la borne NOIRE, négative (+), correspondante de l'amplificateur. Répétez cette procédure pour le canal GAUCHE.

Connexion standard :

Entretien après utilisation

Entretien des caissons

Nettoyez les caissons uniquement avec un chiffon légèrement humide. N'utilise pas de produits de nettoyage à base de solvants. N'utilise jamais de produits abrasifs, quels qu'ils soient.

En général, la surface du caisson ne doit être que légèrement époussetée. En cas d'utilisation d'un aérosol ou d'un autre produit de nettoyage, appliquez au préalable le produit sur le chiffon et non pas directement sur le produit. Testez au préalable sur une petite zone, car certains produits de nettoyage peuvent endommager la finition. Évitez d'utiliser les produits abrasifs ou qui contiennent des agents acides ou alcalins. N'employez pas de produits de nettoyage sur les haut-parleurs et évitez de les toucher car vous risquez de les endommager.

Grilles de protection

Les grilles doivent être nettoyées uniquement à l'aide d'une brosse douce, si nécessaire.

Si vous utilisez l'enceinte Q Acoustics sans les grilles, n'oubliez pas de les remetre en place en presence d'animaux domestiques ou d'enfants.

Enceintes

Il est préférible de ne pas toucher aux haut-parleurs étant donné qu'ils s'abîment facilement lorsqu'ils sont exposés.

Garantie

Les enceintes passives Q Acoustics sont garanties contre tout vice de matériel et de main d'oeuvre pendant une période de 4 ans (1 an pour le caisson de basses) à compter de la date d'achat. Pendant la période de garantie, Q Acoustics réparera ou remplacera à sa déscription tout produit s'il s'avéré être défecteurs après inspection par la société ou son distributeur ou agent agréé.

La mauvaise utilisation et l'usure normale ne sont pas couvertes par la garantie.

Les marchandises à réparer devront être returnées au revendeur, en premier lieu. Si cela n'est pas possible, contactez Q Acoustics ou son distributeur agéré dans votre région afin de déterminer la procédure de garantie appropriée. Si possible, l'emballage d'origine doit être utilisé pour renvoyer le produit, car les dommages subis pendant le transport jusqu'àu centre de réparation ne sont pas couverts par la garantie. La garantie n'affecte en aucune façon vos droits légaux.

Vou puez prolonger la garantie jusqu'à 5 ans (2 ans pour le caisson de basses) en enregistrant votre produit sur le site Web :

Pour tout renseignement complémentaire, contactez : [e-mail]

Q Acoustics

Bishops Stortford, Herts, Royaume-Uni

CM23 5GZ

Accessoires

Piedsd'enceinte (paire)

3010i / 3020i

Noir et blanc

Dimensions (L× H× P) .. 250× 682× 290mm

Support mural pour le caisson de basses 3060S

Noir

Dimensions (L× H× P) .. 422× 222× 163mm

Enceintes passives

Type de caisson:

Haut-parleur de basses:

Haut-parleur d'augus:

Réponse en fréquence (+3 dB, -6 dB):

Impedance moyenne:

Impedance minimum:

Sensibilité (2,83v@1m):

Puisance de I'amplificateur stereo:

Puisance AV du recepteur:

(2 canaux en service)

Fréquence de répartition:

Volume utile:

Dimensions du caisson (LxHxP):

(avec la grille, la borne et les pieds)

Largeur de l'enceinte:

Poids (par haut-parleur):

3010i

Reflex 2 voies

100 mm (4.0 in)

22 mm (0.9 in)

65 Hz - 30 kHz

6Ω

4Ω

86 dB

15-75W

50 - 125 W

2.6 kHz

4.0 L (244 cu in)

150 × 253 × 252 mm

Caisson de basses actif

Type de caisson:

Haut-parleur de basses:

Puisance d'amplificateur:

Réponse en fréquence (+3 dB, -6 dB):

Fréquence de croisement:

Volume utility:

Dimensions du caisson (LxHxP):

Poids:

3060S

Baffle infiniti

200 mm (8.0 in)

150 W Class-D

35 Hz - 250 Hz

35 Hz - 250 Hz (var.)

10.6 L (647 cu in)

480 × 300 × 150 ~mm (18.9 × 11.8 × 5.9 in)

324 mm (12.7 in) avec les pointes

8.5 kg (18.7 lbs)

3050i

Reflex 2 voies

2 × 165 ~mm (6.5 in)

22 mm (0.9 in)

44 Hz - 30 kHz

6Ω

4Ω

91 dB

25 - 180 W

50 - 165 W

2.5 kHz

32.4 L (1977 cu in)

310 × 1020 × 310 mm

(12.2 x 40.1 x 12.2 in)

200 mm (7.9 in)

17.8 kg (39.2 lbs)

3090Ci

Reflex 2 voies

2 × 100 ~mm (4.0 in)

22 mm (0.9 in)

75 Hz - 30 kHz

6Ω

4Ω

89 dB

25 - 100 W

50 - 165 W

2.7 kHz

6.6 L (403 cu in)

430 × 152 × 216 mm

(16.9 x 6.0 x 8.5 in)

6.0 kg (13.2 lbs)
