Type de produit	Réfrigérateur-congélateur encastrable
Marque	Liebherr
Modèle	RCI 5339
Référence technique	RCI5339-25/088
Intégration	Encastrable (intégrable dans un meuble de cuisine)
Fonction surgélation rapide	Superfrost
Étagères intérieures	Surfaces coulissantes modulables en 2 parties
Rangement bouteilles	Casier à bouteilles intégré
Éclairage intérieur	Oui
Joint congélateur (référence)	519 x 523 mm

FOIRE AUX QUESTIONS - RCI 5339 LIEBHERR

Comment régler la température du réfrigérateur Liebherr RCI 5339 ?

La température recommandée pour le compartiment réfrigérateur est de +4 °C. Réglez le thermostat progressivement et attendez 24 heures avant de vérifier la stabilisation. Si vous venez de charger l'appareil avec des aliments, attendez que la température se stabilise avant de retoucher au réglage.

À quoi sert la fonction Superfrost du RCI 5339 ?

La fonction Superfrost abaisse rapidement la température du compartiment congélateur pour surgeler des aliments frais sans faire monter en température les produits déjà stockés. Activez-la quelques heures avant d'introduire une grande quantité d'aliments frais, puis désactivez-la manuellement ou attendez qu'elle s'éteigne automatiquement.

Pourquoi du givre se forme-t-il dans le congélateur du RCI 5339 ?

Une accumulation de givre est souvent due à un joint de porte usé ou mal fermé, ou à des ouvertures trop fréquentes de la porte. Vérifiez l'état du joint et remplacez-le si nécessaire. Un dégivrage manuel est conseillé dès que la couche de givre dépasse 5 mm.

Comment dégivrer manuellement le congélateur ?

Retirez tous les aliments et placez-les dans un sac isotherme. Éteignez l'appareil ou mettez le congélateur sur la position la plus chaude. Laissez la porte ouverte et posez un récipient sous la porte pour récupérer l'eau de fonte. Ne raclez jamais la glace avec un objet tranchant pour ne pas abîmer l'évaporateur.

L'appareil fait du bruit : est-ce normal ?

Des craquements légers (dilatation des parois) et le ronronnement du compresseur sont tout à fait normaux. Des bruits de gargouillement indiquent la circulation du fluide frigorigène, c'est également normal. En revanche, des vibrations excessives peuvent signifier que l'appareil n'est pas de niveau : ajustez les pieds ou la charnière de fixation.

Comment encastrer correctement le Liebherr RCI 5339 dans un meuble de cuisine ?

Respectez les dimensions de niche indiquées dans la notice d'installation fournie avec l'appareil. Assurez-vous que la ventilation autour du compresseur est suffisante. La porte du meuble doit être fixée sur la porte de l'appareil à l'aide du kit charnière dédié. Vérifiez que le sol est plan et que l'appareil ne repose pas sur le cadre du meuble.

La lumière intérieure du réfrigérateur ne fonctionne plus, que faire ?

Vérifiez d'abord que l'appareil est bien sous tension. Si l'ampoule est grillée, remplacez-la par un modèle compatible (consultez la liste des pièces détachées sur un site comme spareka.fr ou adepem.com avec la référence RCI5339-25/088). Si le remplacement ne résout pas le problème, le microcontact de la porte est peut-être défectueux.

Comment entretenir les clayettes et les tiroirs ?

Retirez les étagères en verre et les bacs périodiquement pour les nettoyer à l'eau tiède savonneuse. N'utilisez pas de produits abrasifs ni de vapeur. Les surfaces coulissantes modulables du RCI 5339 permettent d'adapter l'espace selon vos besoins : tirez-les vers l'avant pour accéder facilement aux aliments du fond.

Le réfrigérateur ne refroidit plus suffisamment, quelle en est la cause ?

Plusieurs causes possibles : le thermostat est réglé trop haut, la grille de ventilation arrière est obstruée, le joint de porte est défectueux, ou le condenseur est encrassé. Nettoyez la grille arrière avec une brosse douce, vérifiez les joints et contrôlez que rien ne bloque la circulation de l'air à l'intérieur.

Que faire en cas de coupure de courant ?

Ne rouvrez pas les portes inutilement. Le congélateur maintient sa température de congélation pendant plusieurs heures portes fermées. Après rétablissement du courant, activez la fonction Superfrost pendant quelques heures pour ramener rapidement le compartiment congélateur à sa température de consigne. Vérifiez ensuite l'état des aliments congelés avant de les reconsommer.

Comment éliminer les mauvaises odeurs dans le réfrigérateur ?

Retirez tous les aliments et nettoyez l'intérieur avec un mélange d'eau tiède et de bicarbonate de soude. Vérifiez qu'aucun aliment n'est resté oublié dans un tiroir. Pour absorber les odeurs persistantes, placez un récipient ouvert contenant du bicarbonate de soude ou du charbon actif dans le réfrigérateur.

MODE D'EMPLOI RCI 5339 LIEBHERR

Principales caractéristiques de l'appareil

Eléments de commande et de contrôle, fig. A1

Congélateur

① Interrupteur Marche-Arrêt et thermostat
② Touche Superfrost (affichage par LED : diode allumée = fonction activée). Congélation rapide des produits frais
③ Affichage de la température congélateur
④ Touche d'arrêt alarme sonore (affichage par LED : diode allumée = température trop élevée dans le conGPLateur)

Réfrigérateur

⑤ Affichage par LED (diode allumée = réfrigérateur en marche)
⑥ Interrupteur Marche-Arrêt et thermostat
⑦ Interrupteur Marche-Arrêt ventilation*, pour une température uniforme dans le réfrigérateur

Position du réglage de température

1 = chaud 4 = froid
- Réglage recommende :
- Refrigerateur, thermostat ⑥ Position "2,5"
- Congélateur, thermostat ① Position "1,5"

Description de l'appareil et de ses aménagements, fig. A Réfrigérateur 5^ environ

Éléments de commande et de contrôle

Compartment fromage et beurre

Eclairage interieur

Bac à oeufs*

Balconnet conserves régblé en hauteur*

Ventilateur*

Surface de rangement en deux parties coulissant l'une sous l'autre*

Surfaces de rangement modulables

Range-bouteilles gain de place*

Ecoulement eau de dégivrage

Bacs à légumes

Zone la plus froide, il convient de conserver tous les alimentés sensibles et facilement périssables
Plaquette signalétique

Cloison de maintainier bouteilles modulable*

Balconnet maxi-bouteilles

Congélateur -18°C environ

Tablette de congélation, accumulator de froid

Tiroirs avec système d'identification*

Bac à glaçons*

Vous avez fait l'acquisition d'un nouvel apparéil et nous vous en félicitons. Vote choix s'est porté sur un apparéil bénéficiant des techniques du froid les plus évoluées, qui garantissant à votre apparéil une longue durée de vie et une sécurité d'emploi irréprochable.

L'équipment de votre apparéil vous offre un niveau de comfort quotidien très élevé.

Par l'acquisition de cet apparéil, fabriqué suivant des procédés sans danger pour l'environnement et avec des matériaux recyclables, vous apportez également votre contribution active à la protection de l'environnement.

Afin de connaître tous les avantages de votre nouvel apparéil, veuillez tire attentivement les consignes d'utilisation.

Nous espérons que votre nouvel apparéil vous donnera entière satisfaction.

Nous vous prions de conserver soigneusement ces consignes d'utilisation et, le cas échéant, de les remettre au nouvel acquireur de l'appareil si le dernier est cédé à une tierce personne.

Ce mode d'emploi est valable pour plusieurs appareils, des différences sont par consequent possibles.

Sommaire

Page

Consignes d'utilisation

Principales caractéristiques de l'appareil 22

Autres "plus", sommaire 23

1 Recommendations et consignes de sécurité.... 24

Emplacement de montage et ventilation 24

Raccordement electrique. 24

2 Mise en service et éléments de contrôle 25

Mise en marche et arrêt de l'appareil 25

Réglage de la température 25

Réfrigération avec le ventilateur. 25

Affichage de la tempéature 25

Alarme sonore, LED rouge d'alarme 25

3 Refrigerateur 26

Réfrigération en régime normal. 26

Intérieur modulable 26

Eclairage interieur 26

4 Congélateur 27

Superfrost 27

Conseils pour la congélation et la conservation 27

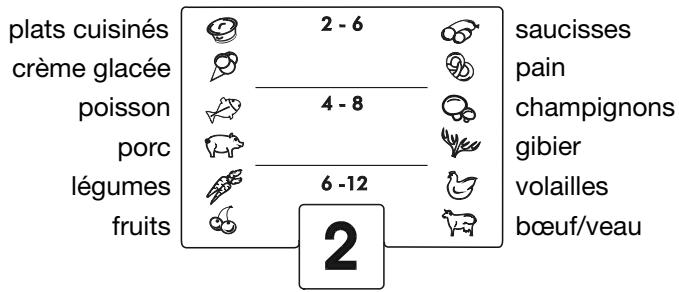

Système d'identification 28

Tablete de congélation 28

Accumulateurs de froid 28

5 Dégivrage, nettoyage 29

Economies d'énergie 29

Prescriptions 29

6 Pannes eventuelles 29

Plaquette signalétique et S.A.V. 29

Instructions de montage

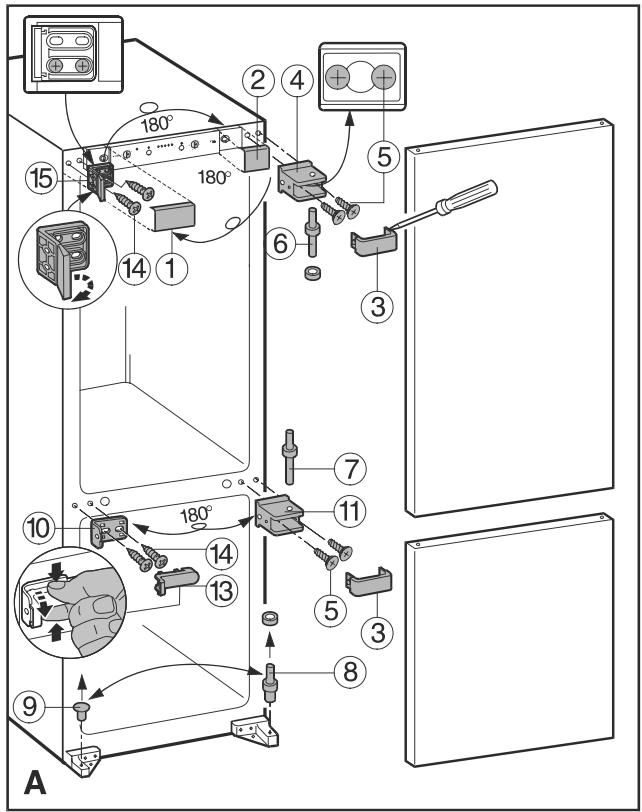

Inversion du sens d'ouverture de la porte ....30-31

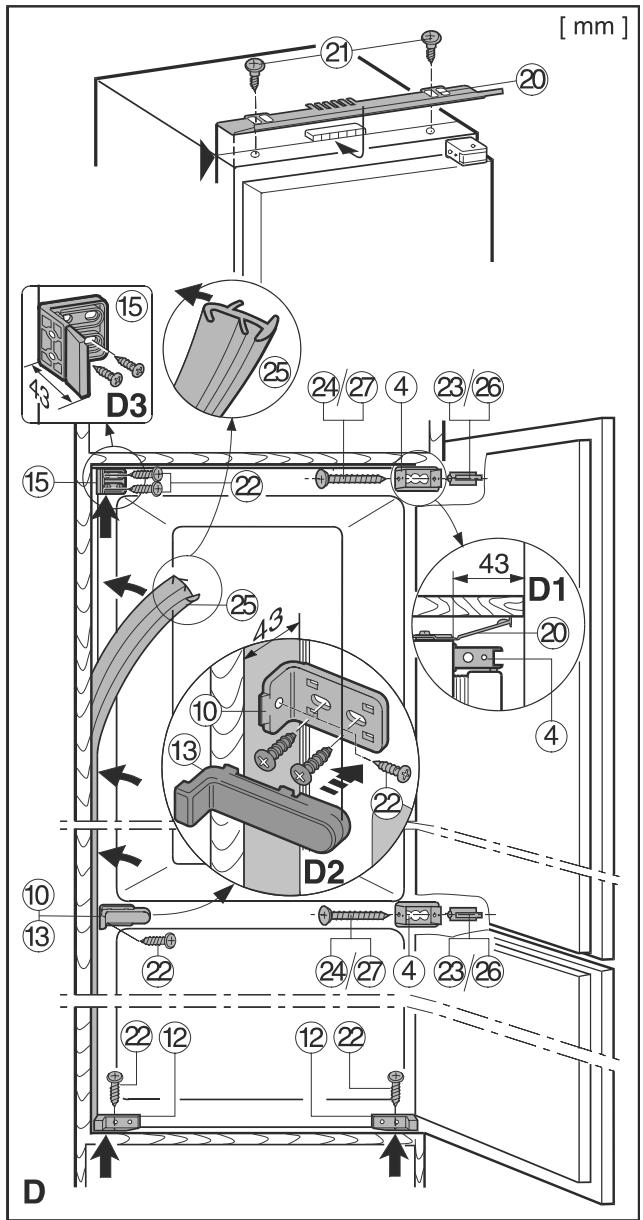

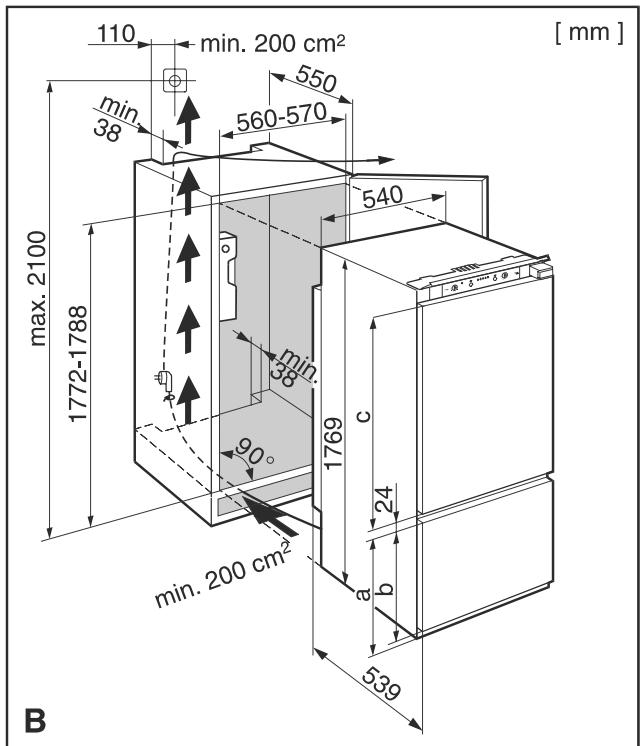

Instructions d'encastrement 30-31

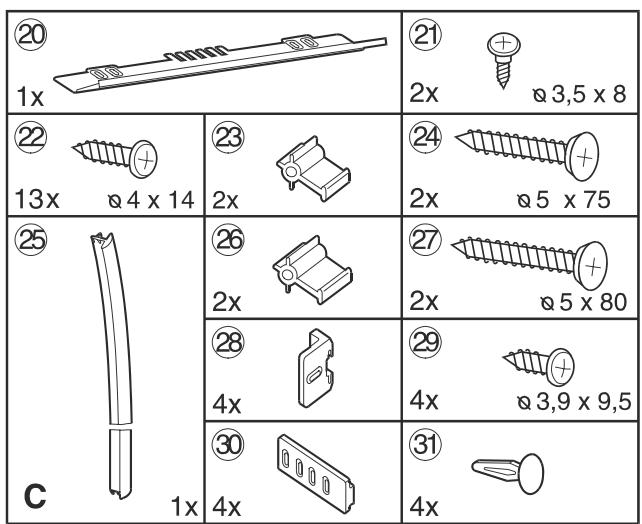

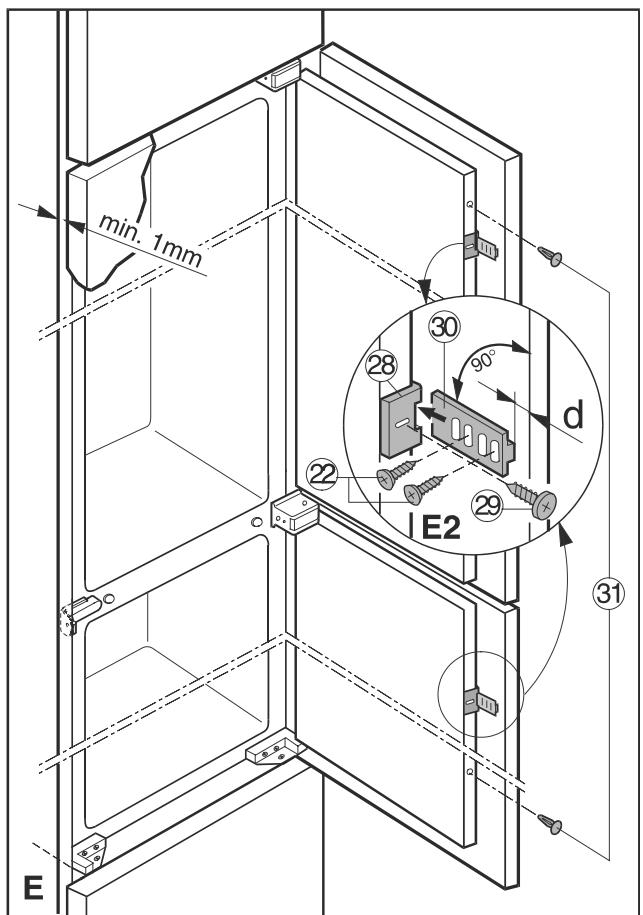

Fixation et montage 30-31

Protection de l'environnement

Les matériaux d'emballage, de protection de l'appareil et des pieces isolées sont fabriqués à partir de matières recyclables.

• Carton ondulé/carton
• Pièces moulées en polystyrès sans CFC
• Feuilles et sachets en polyéthylène
• Colliers de serrage en polypropylène
• Les matériaux d'emballage ne sont pas des jouets pour les enfants! Danger d'étouffement avec les films plastiques!
• Veuillez apporter les matériaux d'emballage dans la déchetterie la plus proche pour qu'ils puissant être réutilisés ou recyclés.

Votre ancien apparéil

contient encore des matériaux de valeur. Il doit faire l'objet du tri de déchets.

• Mettez immédiatement votre ancien apparéil hors service. Pour cela, le débrancher et couper le cable d'alimentation électrique.
• Veuillez détruire la fermetre à ressort ou à verrou pour éviter que les enfants, en jouant, puisent rester enfermés à l'intérieur de l'appareil : ils risqueraient d'étouffer.
  Veillez à ne pas déterminer le circuit frigorifique de votre ancien apparéil jusqu'à son enlevement ou son transport dans une déchetterie mise en place par les communes. Vous éviterez ainsi que le réfrigérant contenu dans le circuit frigorifique ou de l'huile ne s'échépent accidentellement.
• Pour tout renseignement détaillé sur le fluide réfrigérant employé, consultez la plaquette signalétique. Mousse isolante: PU au pentane.
• Pour toute information concernant les dates d'enlèvement ou les déchetteries, veuillez vous adresser au service local de voirie ou à la mairie de votre domicile.

Consignes de sécurité

• Afin d'éviter tout accident matériel ou corporel, ne transportez l'appareil que dans son emballage et faites appel à une deuxième personne pourmettre en place l'appareil.
• Le réfrigérant R 600a utilisé ne présente pas de danger pour l'environnement mais est inflammable.
• Veiller à ne pas endommager les tubes du circuit frigorifique. Une projection de réfrigérant dans les yeux peut provoquer des blessures. Le réfrigérant peut aussi s'enflammer.
• En cas de fuite du réfrigerant, éloigner les flammes vives ou les sources d'allumage de la proximité de la fuite, débrancher la prise et bien aérer la pierce.
• En cas de détérioration de l'appareil, contacter immédiatement le fournisseur avant même de brancher l'appareil.
• Pour garantir la sécurité de fonctionnement de l'appareil, respecter scrupuleusement les instructions de la notice concernant la mise en place et le raccordement électrique.
• En cas de panne,mettre l'appareil hors service en débranchant I'appareil (sans tirer sur le cable) ou enotide (ou devissant)le fusible.
• Afin d'éviter tout risque pour les utilisateurs de l'appareil, les réparations et interventions ne doivent être effectuées que par un Service ÀpRES Vente agréée. Cette consigne s'applique également au remplacement du cable d'alimentation.

Recommendations d'utilisation

• Ne pas conserver de matières explosives ni de produits en bombe à gaz propulseur inflammable (butane, propane, pentane, etc.) dans votre apparéil. En cas de fuite évientuelle, ces gaz risquent en effet de s'enflammer au contact d'éléments électriques de votre apparéil. Les produits en bombe concernés sont identifiés par l'étiquette indiquant leur composition ou un symbole représentant une flamme.
  Veillez à ce que vos alcools forts soient bien fermés et conservez les verticalément.
• Ne pas manipuler de flammes vives ou de sources d'allumage à l'intérieur de l'appareil.
• Ne pas utiliser d'appareils électriques à l'intérieur de l'appareil (appareils de nettoyage à vapeur, apparèils de chauffage, apparèils à glace, etc.).
• Ne pas utiliser le socle, les portes, les tiroirs, etc. comme marchepied ou comme support.
• Ne pas laisser les enfants jouer avec l'appareil (par exemple, ne pas les laisser s'asseoir dans les tiroirs ou se suspendre à la porte).
• Ne pas consommer la glace alimentaire, notamment la glace à l'eau et les glacons, à la sortie de l'appareil, afin d'éviter tout risque de brûlures pouvant être provoquées par les températures très basses.
  Pour éviter tout risque d'intoxication alimentaire, ne pas consommer des aliments stockés au-delà de leur date limite de conservation.

Emplacement de montage et ventilation

• Lors de l'installation/encastrement, veiller à ne pas endommager les tubulures du circuit frigorifique.
• Ne pas déplacer les grilles de ventilation. Veiller à une bonne ventilation de l'appareil.
• Le site d'installation de votre apparéil doit impératifement être conforme à la norme
• EN 378, à savoir un volume de 1m^3 pour 8g de fluide réfrigerant type R 600a, pour interdire toute formation de mélange gaz-air inflammable en cas de fuite dans le circuit frigorifique. Les données relatives à la masse de réfrigerant sont indiquées sur la plaquette signalétique à l'intérieur de l' apparéil.
• Respecter les instructions du chapitre "Instructions de montage".

Raccordement électrique

Assurez-vous que le courant (courant alternatif) et la tension correspondent bien aux indications de la plaquette signalétique de l'appareil située à l'intérieur de l'appareil, à gauche (fig. A).

• Ne brancher l'appareil qu'à une prise de courant conforme avec mise à la terre.
• Le fusible de protection doit être au moins de 10 A. S'assurer également que la prise de courant n'est pas située derrière l'appareil et qu'elle est facilement accessible.
• Ne pas
• raccorder l'appareil à des onduleurs,
• utiliser l'appareil avec les "prises économie d'énergie": l'électronique pourrait être endommagée,
• raccorder sur une rallonge avec d'autres appar
  pareils - danger de surchauffe.
• En retardant le cable d'alimentation de l'arrière de l'appareil retarder le porte-cable, sinon vous entendrez des vibrations!

Il est recommendé de nettoyer l'appareil avant la mise en service (voir chapitre "Nettoyage" pour de plus amples détails).

Mettre en marche l'appareil environ 2 heures avant d'introduire les premiers produits dans le conge-lateur. Attendre d'abord que la température de celui ciait atteint -18°C ou moins.

Le réfrigerateur et le congélateur peut vent fonctionner indépendamment l'un de l'autre.

Mise en marche et arrêt de l'appareil fig. A1

• Mise en marche : tournier le thermostat à l'aide d'une piece de monnaie sur "2", en ① pour le congélateur et en ⑥ pour le réfrigerateur.
• Réfrigerateur : la diode indiquant le fonctionnement ⑤ est allumée et l'éclairage interieur fonctionne.
• Congélateur: l'alarme sonore retentit (toujours le cas lors de la première mise en service et lorsque l'appareil est "chaud"). Pour arrêter l'alarme sonore, appuyer sur la touche d'arrêt alarme ④.
• La LED d'alarme restera allumée tant que la température de congélation ne sera pas assez BASSE. Pour de plus amples informations, voir le chapitre "Alarme sonore, LED rouge d'alarme".
• Une des LED de l'affichage de la température s'allume.
• Arrêt : tournier le thermostat sur la position "0".
• Réfrigerateur: la diode indiquant le fonctionnement ⑤ et l'éclairage interieur sont éteints.
• Congélateur: l'affichage de la température et la diode d'alarme sont éteints.

Réglage de la température fig. A1

• Régler le thermostat en tournant le bouton de réglage à l'aide d'une piece de monnaie. Les différentes positions de la flèche signifient :
  Position "1" = température maximale, puissance minimale
  Position "4" = température minimale, puissance maximale
  Pour le réfrigérateur, nous recommendons un réglage du thermostat ⑥ sur environ "2,5", ce qui permet d'obtenir une température moyenne d'environ 5^ .
  Pour le congélateur, nous recommendons un réglage du thermostat ① sur environ "1,5", ce qui permet d'obtenir une température moyenne d'environ -18°C.

Réfrigération avec le ventilateur* fig. A/⑦

Vous obtenez ainsi une température pratiquement uniforme sur toutes les surfaces de rangement : tous les alimentents sont réfrigérés à la même température, que vous avez可以选择. Grâce à la circulation de l'air forcee, les différents niveaux de température du réfrigerateur en régime normal sont supprimés. Ce mode de fonctionnement est spécialement conseilé :

• en cas de forte température ambiente (à partir de 30^ env.),
• en cas de forte humidité de l'air, comme par ex.
  en été, et
• pour refroidir plus rapidement de grandes quantités de denrées.
• Mise en marche/arrêt : appuyer sur la touche ventilation ⑦.
  Remarque : lorsque le ventilateur est allumé la consommation d'énergie est plus importante.

Affichage de la température

一

-18 -21 Chaque LED correspond à une plage de tempéra-ture.
En fonctionnement normal, lorsque les LED -18°C et -21°C sont allumées, elles indiquent la température la moins froide autrement dit la température la plus élevé des denrées congelezés.

• Si vous sélectionnez une autre température, contrôle l'affichage au bout de 6 heures si le conGPLéatur est peu rempli et au bout d'environ 24 heures s'il est bien rempli. Par la suite, réajustez eventuèlement le réglage de la température si nécessaire.
• Lorsque vous introduizez, sortez ou rangez des produits congelés, la température peut momentarilyment s'élever en raison de l'air chaud qui s'engouffre dans le congélateur. La variation de température en résultat n'a aucune influence sur les produits congelés.

ALARM

Alarme sonore, LED rouge d'alarme

fig.A1

L'alarme sonore et la LED rouge d'alarme vous aident à préserver la qualité de vos denrées conge-les et à faire des économies d'énergie.

L'alarme sonore s'eteint

• en appuyant sur la touche d'arrêt alarme ④,

• automatiquement lorsque la température de conservation atteinte est suffisamment bajo.

• L'alarme sonore retentit toujours lorsque la tempérapature du congélateur n'est pas assez BASSE (dépend du réglage de température sélectionné).

• Simultanément, la LED rouge d'alarme clignote.

Causes possibles :

• des produits frais ont été introduits dans le con-gélateur alors qu'ils étaient encore chauds,

• une quantité excessive d'air chaud ambient s'est introduite dans le congélateur pendant que vous rangiiesz ou sortiez vos produits.

• En appuyant sur la touche d'arrêt alarme, la LED d'alarme qui clignotait reste allumée en permanence. Elle s'éteindra dés que l'accident ayant déclenché l'alarme aura été éliminé et que la température atteinte dans le conGPLateur sera suffisammentasse.Dans ces conditions,la fonction d'alarme sonore sera automatiquement réactivée.

• Seul le clignotement simultané de la diode rouge d'alarme et de l'une des diodes indiquant -15°C ou -18°C indique une panne. Veuillez prendre contact avec votre S.A.V. en lui indiquant le clignotement que vous avez observé. En possession de cette information, le S.A.V. pourra intervenir rapidement et d'une manière ciblée.

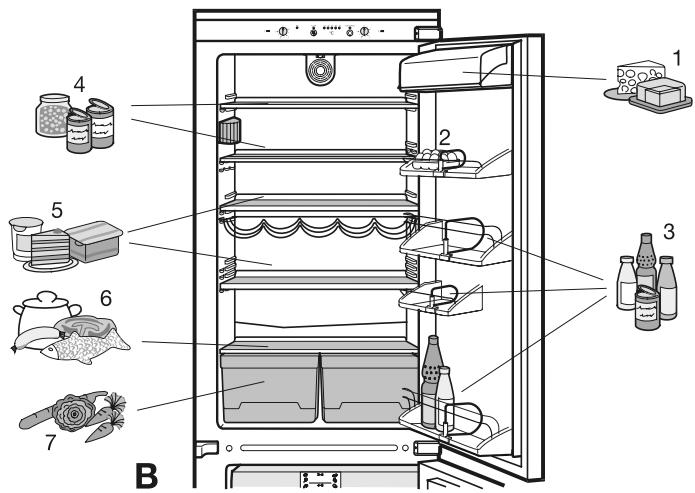

fig.B

1 Beurre, fromage
2 CEufs
3 Boîtes, boissons, bouteilles
4 Conserves
5 Produits laitiers, pâtisseries, boissons
6 Viandes et charcuterie, poisson, plats cuisinés
7 Fruits, legumes, salads

Réfrigération en régime normal

La circulation naturelle de l'air à l'intérieur du réfrigerateur permet d'obtenir un étagement correspondant aux périatures de stockage des différentes denrées.

• La zone la plus froide est située au-dessus des bacs à légumes et contre la paroi arrêté (idéale pour conserver charcuterie et viandes).
• La zone la moins froide se trouve dans la partie supérieure et la contre-porte du réfrigerateur (idéale pour le beurre et le fromage). Nous recommendons donc de ranger les alimentés suivant "l'exemple de rangement" de la fig. B.

Conseils pour la réfrigération

• Eviter de dispose les aliments trop pres les uns des autres, pour permettre une bonne circulation de l'air.
• Toujoirs conserver les alimentents dans des recipients hermétiques ou recouverts d'une protection. Stocker les alcools forts uniquement en position verticale et dans des bouteilles bien fermées.
• N'utiliser que des emballages réutilisables et convenant à la conservation (plastique, métal, aluminium, verre, film plastique).
• Les alliments à émissions d'éthylène et sensibles à l'éthylène, comme les fruits, les légumes et la salute, doivent toujours être conservés séparément ou emballes pour ne pas réduire la durée de stockage. Ne pas stocker ensemble par exemple des tomatoes avec des kiwis ou du chou.

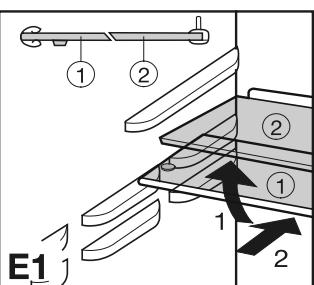

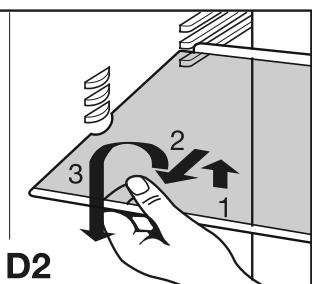

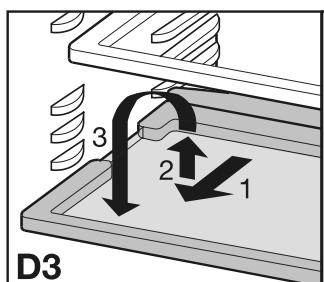

Intérieur modulable

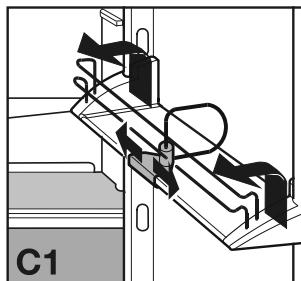

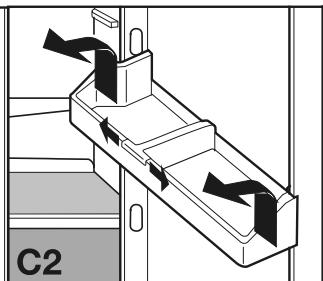

• Le balconnet conserve* peut être régé en hauteur et vous pouvez-retirer tous les balconnets de contre-porte pour les nettoyer, voir fig. C1/2 : soulever les balconnets de porte et les sorting par l'avant.
• En poussant la cloison de maintien bouteilles et conserves, vous évitez que les bouteilles ne se renversent à l'ouverture et à la fermeture de la porte. Sur les modèles de la version illustrée en C1 pousser sur le support en plastique.
• Pour le nettoyage, retirez la cloison : sur les modèles de la version illustrée en
• C1, tirer le bord inférieur de la cloison vers l'avant et la déboîter ;
• C2, soulever le bord avant de la cloison et la déboîter.
• Les surfaces de rangement* (clayettes à fils ou tablettes en verre) peuvent être aménagées selon la hauteur des denrées. Retirer les surfaces selon fig. D1-3.
• Remetre toujours les surfaces de rangement avec les butées arrirées orientées vers le haut pour éviter que les denrées ne se collent sur la paroi du fond.
• Un dispositif de blocage empêche les tablettes en verre* d'être complètement retirees involontairement, voir fig. D2.
• Si vous avez besoin de place pour ranger de grandes bouteilles ou des recipients volumineux,
• soulever légèrement la partie avant de la tablette en verre et la faire coulisser doucement sous la partie arrrière jusqu'à ce que le dispositif s'enclenché dans les rainures d'appui, voir fig. E1, ou
• retirer une demi-tablette*.

Eclairage interieur

Si la porte est restée ouverte, l'éclairage interieur s'éteint automatiquement au bout d'environ 15 mn. Si l'éclairage interieur ne s'allume pas lors d'une courte ouverture de porte, alors que l'affichage de la température fonctionne, il est probable que l'ampoule d'éclairage soit défectueuse.

Remplacement de l'ampoule :

• Caracteristiques des ampoules : puissance maxi-male 25 W. Nature du courant et tension applicables à l'ampoule doivent coïncider avec les indications de la plaquette signalétique de votre apparéil ; douille : E 14.
• Arrête l'appareil. Débrancher la prise ou oter (ou dévisser) le fusible de la prise.

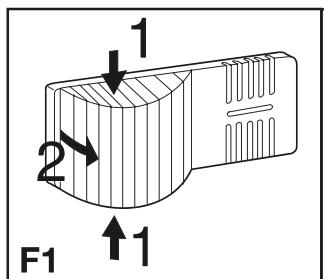

• Comme indiqué sur la fig. F1, serrer le cache 1, le dé-senclipser et le décrocher à l'arrière 2.

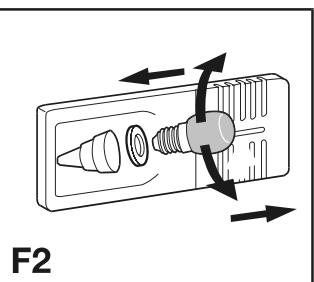

• Remplacer l'ampoule comme indiqué en fig. F2. Forcer un peu en la vissant pour contrecarrer l'action du joint. En vissant, veiller à ce que le plan de joint du socle de l'ampoule soit propre.
• Accrocher à nouveau le cache à l'arrière et l'enclipser latérallement.

Superfrost

\*

Les produits frais doivent être congelés à cœur le plusrapidement possible.Pour cela,les produits déjà stockés dans votre congealateur doivent obtenir une "réserve de froid".Cette opération est possible grâce au mode "Superfrost" et permet de preserver au moins valeur nutritive, aspect et saveur des denrées congelées.

• La quantité maximale de denrées (en kg) que vous pouvezCongeler en 24 h est indiquée sur la plaquette signalétique sous la rubrique "Pouvoir de congélation ... kg/24h", voir fig. A2/④ . Cette valeur maximale varie selon le modele et sa classe climatique.

Congélation en mode Superfrost

fig.A1/②

• Appuyer un court instant sur la touche Superfrost
  ② ; la LED s'allume.
  La température du congélateur s'abaisse, l'appareil passé à sa puissance maximale de congélation.
• Pour congeler une petite quantité de produits, attendre environ 6 heures. C'est généralement suffisant. Pour congeler la quantité maximale de produits (voir plaquette signalétique), attendre environ 24 heures.
• Introduire ensuite les produits frais de préférence dans les tiroirs du haut.

Pour congelever la quantité maximale de denrées, rétarer les tiroirs et placer les produits emballés directement sur les plaques. Àpès congélation, remettre les tiroirs et y ranger les produits.

• La fonction Superfrost s'arrête automatiquement au bout d'environ 65 heures. La congélation est alors terminée. La LED Superfrost est éteinte. L'appareil fonctionne à nouveau en régime normal, très économique.

Remarque : pour faire des économies d'énergie, vous pouvez également arrêté la fonction Superfrost avant l'écoulement des 65 heures prévues. Vérifiez cependant que l'affichage indique bien une température de -18°C ou plus BASSE et qu'aucune élevation de température ne se produit suite à l'introduction des produits frais.

Le mode Superfrost n'est pas nécessaire si :

• vous introduizez des surgelés dans votre conge-lateur,
• vous souhaitez congeler jusqu'à 2 kg de produits frais par jour.

Conseils pour la congélation et la conservation

• Aliments pouvant être congeles : viandes, gibier, volailles, poissons frais, légumes, fruits, produits laitiers, pain, pâtisseries, plats cuisés. Aliments pour lesquels la congélation est déconseillée : laitue, radix, raisins, pommes et poires entières, viandes grasses.
• N'utiliser que des emballages disponibles dans le commerce type sacs de congélation, écipients recyclables en plastique, métal et alumi-nium.
• Ne pas placer des produits frais à conceler au contact de produits déjà congelés. Veiller aussi à ce que les paquets soient secs, pour éviter qu'ils ne se collent entre eux en se congelant.
• Indiquer le contenu et la date sur les paquets à congeler et respecter scrupuleusement la date limite de conservation. Vous préserverz ainsi

toute la qualité de vos alimentés.

• Emballez toujours les alimentés que vous congelez vous-même en portions adaptées à votre consommation courante. Pour une congélation rapide et correcte, respecter les quantités suivantes dans chaque paquet :
• fruits et légumes : paquets de 1 kg maximum,
• viandes: paquets de 2,5 kg maximum.
• Les légumes doivent être blanchis, après avoir été lavés et répartis en portions (les plonger 2 à 3 minutes dans l'eau bouillante, puis les refroidirrapidement en les passant sous l'eau froide. En cas d'utilisation d'une cocotte minute ou d'un four à micro-ondes, respecter les consignes du fabricant pour cette opération).
• Ne pas saler ni épicer les produits frais et les légumes blanchis avant de les congeler. Les autres alimentés peuvent être légèrement salés et épicides. Certaines épices perdent de leur saveur lors de la congélation.
• Ne jamais placer de bouteilles ou canettes contenant une boisson gazeuse dans le conge-lateur, car elles pourraient exploser. Dans le cas d'une réfrigération rapide de boissons,sterol les bouteilles au bout d'une heures maximum.
  Pour la conservation : chaque tiroir/ plaque résiste à une charge maximale de 25 kg de produits congelés.
• Si vous souhaitez disposer du volume maximum, vous pouvez enlever les tiroirs et placer les produits à congeler directement sur les plaques - la consommation n'en est que peu augmentée.

Ainsi tout le volume est disponible comme

volume utile.

Pour sortir les tiroirs : tirer jusqu'à la butée et soulever par l'avant.
L'espace de ventilation entre le plafond de la cuve et la plaque réfrigérante soit toujours libre! Ne jamais y stocker des denrées même

si les paquets sont plats. Cet espace est essentiel pour la circulation sans entrave de l'air et le bon fonctionnement de l'appareil.

• Classer les paquets par groupes de produits afin d'éviter toute ouverture prolongée de la porte et d'économiser au maximum de l'énergie.
• Ne pas dépasser la date limite de conservation indiquée.
  Pour la décongélation : ne décongeler que la quantité nécessaire à votre consommation. Cuisiner le plus rapidement possible les aliments venant d'être décongelés. Les alimentés congelés peuvent être décongelés de la manière suivante :
• au four/au four à chaleur tournante
• au micro-ondes
• à température ambiente
• dans votre réfrigérateur; le froid dissipé est utilisé pour la réfrigération des autres alimentés.
• Des portions peu épaisses de viande et de poisson peuvent être cuisinées en cours de décongélation.
• Les légumes peuvent être cuits alors qu'ils sont encore congelés (temps de cuisson réduit de moins).

Le système d'identification des tiroirs*

Les alimentés congélés doivent être consommés dans la limite des périis de conservation recommends.

Les chiffres entre les symboles indiquent la durée de conservation en mois pour plusieurs types de denrées.

Les durées de conservation mentionnées sont données à titre indicatif. La durée de conservation (valeur inférieure ou supérieure) d'un produit dépend principalement de sa qualité initiale et du type de préparation réalisée avant la congélation. Pour des alimentés gras, respecter les valeurs inférieures indiquées.

La tablette de con-gélation*

La tablette de congélation permét de congeler des fruits (baies, morceaux de fruits), fines herbes et légumes sans qu'ils ne se collent entre eux.

Les produits conservent ainsi au moins leur forme initiale et peuvent être décongelés en fonction de la quantité désirée.

• Etaler les produits à congeler sur la tablette de congélation, fig. H.
• Suspendre la tablette dans le tiroir du haut. Laisser con-geler pendant 10 à 12 heures avant de les conditionner dans des sacs de congélation ou des recipients et de les placer dans un tiroir.
  Pour décongeler, étaler à nouveau les produits congelés les uns à côté des autres.

Les accumulateurs de froid*

En cas de coupure de courant, les accumulateurs evitent une remontée trop rapide de la température du congelateur,

préserverant ainsi au besoin la qualité des alimentés stockés.
- Pour gagner de la place, placer les accumulateurs sur la tablette de congélation et les laisser congeler, fig. J.
- Pour obtenir la "durée de conservation maximale en cas de panne", placez les accumulateurs de froid congeles directement dans le tiroir supérieur, sur les alimentés congelés.

Préparation de glaçons

• Remplir d'eau le bac à glaçons.
• Placer le bac à glaçons dans l'appareil et laïse geler.
• Les glaçons se détachent lorsqu'on tord légèrement le bac ou lorsqu'on le passé un court instant sous l'eau courante.

Dégivrage

Le refrigerateur

de votre appareil est à dégivrage automatique. L'eau de dégivrage est recueille dans un bac, d'ou elle s'évapore ensuite sous l'effet de la chaleur dissipée par le compresseur. Les gouttes d'eau apparaissant sur la paroi arrêté du réfrigerateur sont liées au fonctionnement et par conséquent tout a fait normales.
Veillez à ce que l'eau de dégivrage puisse s'écouler sans entraver par l'orifice d'écoulement de la paroi arrêté (voir flèche, fig. A).

Congélateur

Au bout d'un certain temps, il se forme une couche de givre ou de glace sur les plaques. Si cette couche devient trop épaisse, elle augmente la consommation d'énergie. Il convient donc de procéder réquillement au dégivrage des plaques.

• Un jour avant le dégivrage,mettre en fonction le mode "Superfrost" ; les denrées auront ainsi une réserve de froid supplémentaire.
• Pour procéder au dégivrage, arrêtier l'appareil :
• débrancher la prise ou
• tournier le thermostat du congealrateur ① sur "0".
• Conserver, par exemple, les dénées congelées dans leur tiroir, ou bien dans du papier journal ou des couvertures, et les recouvrir avec les accumulateurs de froid. Les conserver ensuite dans un endroit aussi frais que possible.
  Pour accélérer le dégivrage, placer un écipient contenant de l'eau chaude, mais non bouillante, sur l'une des plaques. Lors du dégivrage, ne pas utiliser de chauffages électriques, d'appareils de nettoyage à vapeur, de produits dégivrants en aérosols, de flammes vives ou d'objets metalliques pour éliminer la glace. Risque de blessures et de dommages matériels!
• Laisser la porte ouverte pendant le dégivrage.

Essuyer l'eau de dégivrage avec une éponge ou un linge, nettoyer ensuite l'intérieur de l'appareil.

Nettoyage

• Avant de procéder au nettoyage, arrêter systématiquement l'appareil. Pour cela, débrancher la prise oumettre hors circuit les protections électriques situées en amont.
  Nettoyer à la main l'intérieur ainsi que les équipements intérieurs de l'appareil avec de l'eau tiède mélangée à de faibles quantités de produit à vaisselle. Ne pas utiliser d'appareil de nettoyage à vapeur - risque de dommages matériels et corporels

N'utiliser enaucun cas des éponges à récurer ou abrasives, des produits de nettoyage concentrés, ni des détergents ou des nettoyants ou solvants chimiques contenant des abrasifs ou de l'acide.
- Nous conseillons l'utilisation de chiffons doux et d'un nettoyant tous usages de pH neutre.
- Veiller à ce que l'eau de nettoyage ne s'infiltrre pas dans l'orifice d'écoulement, les grilles de ventilation et les parties électriques. Essuyer l'appareil.
- Veiller à ne pas endommager ni décoller la plaquette signa-létique située à l'intérieur de l'appareil (elle est importante pour le S.A.V.).
- Le beurrier résiste au lave-vaisselle ; laver les surfaces de rangement, tablettes en verre et autres éléments à la main - ils ne résistant pas au lave-vaisselle.
- Si vous poulez oter le balconnet de porte supérieur (compartment beurre et fromage), il faut toujours le sortir avec le couvercle! Pousser ensuite prudemment un côté du balconnet vers l'extérieur, jusqu'à ce que le tenon du couvercle soit libre et que le couvercle puisse être retireé par le côté; faire attention aux évventuelles douilles de fixation.
- Les surfaces de rangement et balconnets de porte peuvent être démontes pour le nettoyage ; les cordures et parties latérales peuvent être retirées des tablettes en verre. Retirer tous les films de protection des cordures.
Nettoyer regulierement I'orifice d'ecoulement situé sur la paroi arrrière au-dessus des bacs à légumes, par exemple à l'aide d'un cotontige ou autre (voir flèche, fig. A).
Nettoyer regulierement les grilles de ventilation à l'aide d'un pinceau ou d'un aspirateur. L'accumulation de poussière provoque une surconsommation d'énergie.
- Rebrancher et remettre ensuite l'appareil en marché. Charger l'appareil lorsque la température est assez BASSE. Lorsque l'appareil doit rester sans fonctionner pendant une période prolongée, le vider, débrancher la prise du secteur, le nettoyer comme indiqué ci-dessus et laisser la porte entrouverte pour éviter la formation de mauvaises odeurs.

Recommendations pour l'économie d'énergie

• Veiller à ne pas obstruer les orifices de ventilation.
• Eviter les ouvertures prolongées de la porte.
• Classer vos alimentés par groupes de produits et ne pas dépasser la date limite de conservation.
• Bien emballer ou couvrir vos alimentents avant de les conserver ; vous évitez ainsi la formation de givre.
• Laisser refroidir les alimentents chauds à température ambiente avant de les ranger dans l'appareil.
  Faire decongeler vos denrées dans le réfrigérateur.
• Dégivrer le congélateur lorsqu'il y a formation d'une épaissce couche de givre. Le rendement frigorifique s'en trouve amélioré et la consommation d'énergie réduite.
• Maintenir la porte de votre apparéil fermée en cas de coupure de courant. Vous retardez ainsi la remontée en température et préservez ainsi plus longtemps la qualité de vos produits congelés.

Prescriptions

• Cét apparéil est consçu pour la réfrigération, la condensation et la conservation de denrées alimentaires et la préparation de glaçons. Il est strictement réservé à l'usage domestique. En cas d'utilisation en milieu professionnel, il convient de respecter les réglementations s'appliquant à la profession.
• L'appareil est conscience pour fonctionner à certaines températures ambiantes, suivant sa classe climatique. Celles-ci ne doivent pas été dépassées. La classe climatique de votre apparéil est indiquée sur la plaquette signalétique :

Classe climatique		Température ambiente
SN	+10°C à +32°C
N	+16°C à +32°C
ST	+18°C à +38°C
T	+18°C à +43°C

• L'étanchéité du circuit réfrigerant est éprouvée.
• L'appareil prét à monter est conforme aux prescriptions de sécurité applicables et satisfait ainsi aux prescriptions définies par les directives CE 73/23/CEE et 89/336/CEE.

Stockage des denrées dans les réfrigérateurs et régles d'hygiène alimentaire

La consommation croissant de plats cuisinés et d'autres dénées périsibles, sensibles notamment au non-respect de la chaîne du froid (1), impose une meilleure maïtrise de la température de transport et de stockage de ces produits. Dans les foyers, le bon usage du réfrigerateur et le respect de règles d'hygiene rigoureuses contribueront de façon significative et efficace à l'amélioration de la conservation des alliments.

Maitrise de la température

• Stocker les alimentés les plus sensibles dans la zone la plus froide de l'appareil, conformément aux indications figurant sur la notice.
• Attendre le complet refroidissement des plats avant de les conserver (ex. soupe).
• Limiter la fréquence d'ouverture de la porte.

Respect des règles d'hygiène alimentaire

• Débarrasser les alimentés de leurs doubles emballages avant de les placer dans le réfrigérateur (exemple : emballage des packs de yaourts).
• Emballer systématiquèment la nourriture pour éviter toute contamination entre les dénées.
• Disposer les alimentés de telle sorte que l'air puisse circuler librement tout autour.
• Consulter les consignes d'utilisation de l'appareil en toutes circonstances et notamment pour les conseils d'entretien.
  Nettoyer fréquement l'intérieur du réfrigérateur à l'aide d'un produit d'entretien sans effet oxydant sur les parties métalliques.

(1) Chaine du froid : maintien ininterrompu de la température de conservation requise pour un produit depuis sonélaboration et son conditionnement jusqu'à sonutilisation par le consommateur.

Votre apparéil est conçu et construit de sorte à assurer laffective sécurité d'emploi et une grande longévité. Si une panne venait cependant à se produit pendant le fonctionnement, veillez alors vérifier si la perturbation n'est pas due à une erreur de commande (dans ce cas, les frais occasionnés vous seront facturés, même pendant la garantie).

Voussoupiezremediervous-memeauxpannes suivantes encontrolantlescausespossibles:

Panne Cause possible et remede

L'appareil ne fonctionne pas, l'affichage est eteint

• L'appareil est-il enonne position marche?
• La prise de courant est-elle bien enforcée ?
• Le fusible de la prise est-il en bon état?

L'éclairage ne fonctionne pas

• Le réfrigerateur est-il en marche?
• La porté est-elle restée ouverte pendant plus de 15 mn ?
• L'ampoule est défectueuse. Remplacer l'ampoule d'après les indications du chapitre "Eclairage interieur".

L'appareil est trop bruyant

• L'appareil est-il bien calé, les meubles ou les objets se trouvant à proximé entrent-ils en vibration lorsque le compresseur fonctionne?

Ecarter les bouteilles et les recipients pour éviter tout contact.

• Le bruit (gargouillis) dû à la circulation du fluide est tout à fait normal. Il provient du circuit de réfrigerant.

Un clc à peine perceptible se produit à chaque fois que le compresseur (moteur) s'enclenché ou s'arrête automatiquement.

Le ronflement du compresseur est légèrement plus bruyant lorsque celui-ci s'enclenche.

L'alarme retentit, la LED rouge d'alarme est allumée, la température n'est pas assez froide

• Des quantités trop importantes de produits frais ont-elles été stockées sans Superfrost ? (voir chapitre "Superfrost")
• La porte de l'appareil ferme-t-elle correctement ?
• Le montage a-t-il été bien fait ?
• La ventilation (admission et évacuation de l'air) est-elle bien réalisée?

Libérer évientuelles le grilles de ventilation obstruées.

• La température ambiente est-elle trop chaude ? (voir chapitre "Prescriptions")
• L'appareil a-t-il été trop souvent ouvert ou est-il resté trop longtemps ouvert ?
• Eventuellement attendre que la température nécessaire se rétablisse d'elle-même.

Plaquette signalétique et S.A.V.

Si aucune des causes mentionnées ci-dessus n'aide à résoudre le problème et que vous ne pouvez

remédier vous-même à la panne, ou lorsque plu

sieurs LED clignotent, veuillez alors prendre contact avec votre S.A.V. le plus proche (liste des adresses ci-jointe) en lui indiquant quelles sont les LED qui

clignotent, ainsi que

la désignation ①,

le numero S.A.V. ② et

le numero de l'appareil* ③

figurant sur la plaquette signalétique, fig. A2. Gráce à ces informations,

le S.A.V. intervendra rapidement et

d'une maniere ciblée. La plaquette signalétique se trouve à l'intérieur de l'appareil, à gauche.

Laissez l'appareil fermer jusqu'à ce que le Service Aprous

Vente intervienne, afin d'éviter toute déperdi-tion de froid.

Inversion du sens d'ouverture de la porte

Fig. A: si nécessaire, vous pouvez inverser le sens d'ouverture de la porte. Dans le cas contraire, passez aux autres instructions de montage.

• Enlever les caches ① et ② vers l'avant.
• Ouvrir l'équre de fixation ⑲ et la dévisser. La remonter ultérieurement sur le côté opposé avec les mêmes vis ④ au moment de fixer l'appareil dans l'élement de cuisine.
• Enforcer les caches des supports (3) par le côté à l'aide d'un object pointu et le prisoner.
• Dévisser à moins lié la vis extérieure (5) et dévisser totalement la vis interieure du support. Cela facilititera le démontage.
• Entrouvrir la porte du haut, l'écarter avec le support ④ etPTRer le tout.
• Extraire le pivot ⑦ , basculer la porte du bas et la retirer.
• Retirer le cache ⑨ à l'aide d'une lame de couteau.
• Poser le pivot ⑧ sur le côté opposé.
• Dévisser l'équre de fixation (19) et le cache (13). Pour cela, pincer le cache et le basculer vers le bas. L'équre sera montée ultérieurement sur le côté opposé avec les mêmes vis (14) pour la fixation dans l'élement de cuisine.
• Dévisser le support central (1), le tourner de 180^ et le revisisser sur le côté opposé avec les mêmes vis (5). Pour facilititer le montage : visser à moitié la vis extérieure,poser le support à l'aide du trou de serrure et le pousser vers l'intérieur. Enfin fixer avec la deuxieme vis.
• Poser la porte du bas sur le pivot ⑧ , la fermer etposer le pivot du milieu ⑦
• Ne pas oublier les rondelles d'épaissieur!
• En haut : dévisser complètement la vis extérieure ⑤ et la revisisser à moitié sur le côte opposé.
• Poser la porte du haut sur le pivot ⑦ et la fermer.
• Poser le support du haut ④ avec son pivot ⑥ dans le palier de porte, basculer légèrement la porte en haut et accrocher le support sur la vis prémontée ⑤, le pousser vers l'intérieur et le fixer avec la deuxième vis.
• Vérifier l'alignement des portes, les ajuster si nécessaire.
• Serrer toutes les vis.

Instructions d'encastrement

• Fig. B:mettre le meuble d'équerre et à niveau.Caler si nécessaire.Socle et cloison latérale du meuble doivent êtreperpendicularaires.
• Installer le réfrigerateur/congélateur uniquement dans des éléments de cuisine fixes.
  Pour la ventilation, prévoir impératifement :
• une aération d'une profondeur minimale de 38 mm à l'arrière du meuble,
  impératifement une bouche d'aération minimale de 200cm^2 pour l'entrée d'air dans le socle et la sortie d'air au-dessus de l'appareil.
• Veuillez vérifier les dimensions d'encastrement d'après la fig. B et le tableau suivant.

Le joint des portes de l'objet de cuisine doit coïncider avec le joint des portes de l'appareil !

Appareil, nombre de tiroirs concélation	Dim. porte de l'appareil [mm]
	Congélateur	Réfrigérateur
	a	b	c
2	549	532	1144
3	681	664	1012

Fixation dans l'objet de cuisine

• Fig. C-E: tous les accessoires de fixation sont livrés avec l'appareil.
• Fig. D: accrocher la cornière de compensation (2) dans son support de sorte qu'elle affleure coto poignée et la fixer à l'appareil à l'aide des vis à tôle à embase (2).
• Poser le cable d'alimentation noué à une ficelle de sorte à faciliter son branchement après l'encastrement de l'appareil.
• Remonter l'équerre de fixation (15) avec les mêmes vis (si ce n'est pas déjà fait).
• Engager l'appareil dans la niche.
• Le plaquer côte poignée.
• En bas : l'arête avant des supports doit affleurer à l'élement de cuisine.
• En haut : aligner l'arête avant de l'équerre de fixation (15) ouverte pour qu'elle affleure à l'élement de cuisine. La distance entre l'arête avant du meuble et la carrosserie de l'appareil doit être de 43 mm, voir fig. D3.
  Fixation de l'appareil dans le meuble avec les vis :
• Côté charnières à travers les supports et les douilles d'écartement avec les vis longues. Pour faciliter le vissage,sterol le cache ② (si cela n'as pas déjà eté fait): Pour des parois de 19 mm d'épaisseur : Utiliser les vis 24 5x75 et les petites douilles 23

Pour des parois de 16 mm d'épaisseur :

Utiliser les vis 27 5 x 80 et les grandes douilles 26.

• En bas à travers les supports (12).
• SiILA n'a pas ete déja fait, démonter le cache ⑬ et l'équerre de fixation ⑩ pour la pose du bourrelet, fig. D2/A.
• Recouper le bourrelet à la hauteur de la niche pour couvrir la fente côté poignée entre la carrosserie de l'appareil et la paroi du meuble. L'enconcer dans la fente.
• Visser l'appareil côte poignée : placer l'équerre (15) en butée contre la paroi du meuble et la visser avec la vis (22). Enclipser le cache.
• Revisser l'équre de fixation ⑩ : pour cela, l'appliquer en butée contre la paroi du meuble et le visser avec la vis ②, fig. D2. Emboiter le cache ⑬.
• En haut : aligner la cornière de compensation ② parallèvement au plafond du meuble (elle ne doit pas dépasser), fig. D1.
• Remetre en place tous les caches et bouchons.

Montage de la porte du meuble

• Fig. E: visser les éléments d'accoupling de la porte ②⑨ dans les trouss préperçés à l'aide des vis ②⑨ en fonction de la hauteur de la poignée et du type de porte en deux parties.
• Porte complètement ouverte, engager les rails d'accoupling ③⑩ et les visser sur la porte avec les vis ②. Conserver la distance d à l'arête extérieure de la porte du meuble.

d = épaisseur du meuble +3mm

• Ajuster la piece d'accoupling 28 de sorte que, porte de l'appareil fermée, la porte du meuble ne touche pas le meuble côté poignée. Conserver une distance minimale d'1 mm.
• Si nécessaire, monter une piece d'accoupling supplémentaire.
• Fermer les trouès déjà utilisés de la porte de l'appareil à l'aide des caches (3).

Le fabricant de cet apparéil s'efforce d'améliorer tous les types et modèles de sa gamme. Il se réserve donc le droit d'apporter des modifications concernant la forme, l'équipement et les caractéristiques techniques de ses apparéils.
