MODE D'EMPLOI WOP 2201FF BOSCH
fr Notice d'utilisation et d'installation
Notice d'utilisation
Informations sur la mise au rebut 5
Elimination de I'emballage 5
Mise au rebut de l'ancien apparéil 5
Respect de l'environnement / Economies 6
Consignes de sécurité générales 7
Présentation de votre lave-linge 8
Bandeau de commande 9
Couvercle et portedaccés au tambour 10
Avant le premier lavage 12
Preparation du lave-linge 12
Preparation, tri et introduction du linge 13
Preparation du linge 13
Tri du linge 14
Introduction du linge 17
Produits lessiviels et d'entretien 18
Dosage de la quantité de produit lessiviel 18

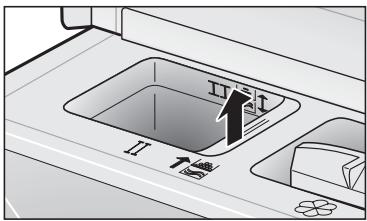

Versage du produit lessiviel / du produit d'entretien 19
Programmes et fonctions 20
Programmateur 20

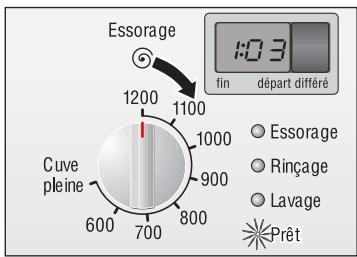

Sélecteur de vitesse d'essorage 22
Options-Touches 23

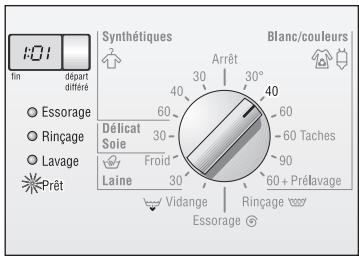

Affichage de la durée restante (« fin ») 25
Touche et affichage « départ différé » 26
Lavage 28
Lancement du programme 28
Modification du programme 30
Abandon du programme 30

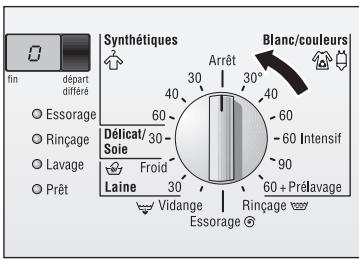

Une fois le programme exécuté 31
Retrait du linge 31
Notice d-installation
Applications particulières 32
Trempage 32
Amidonnage 32
Teinture 33
Décoloration 33
Nettoyage et entretien 34
Nettoyage du corps de l'appareil et du bandeau de commande 34
Nettoyage du tambour 34

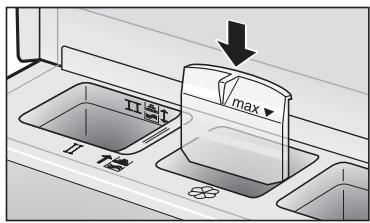

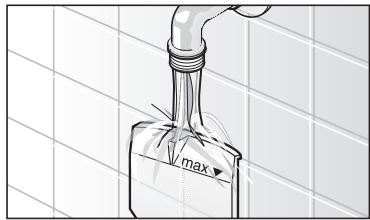

Nettoyer l'insert à produit assouplissant 35

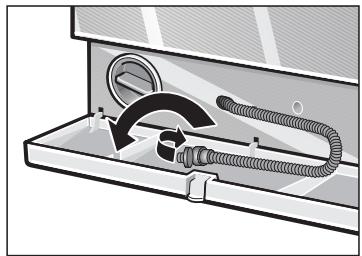

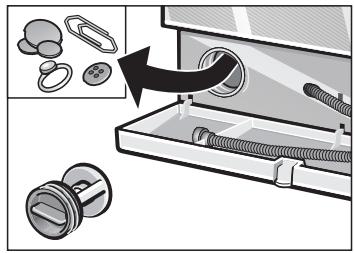

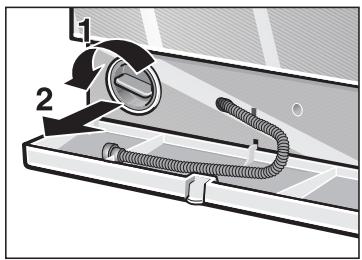

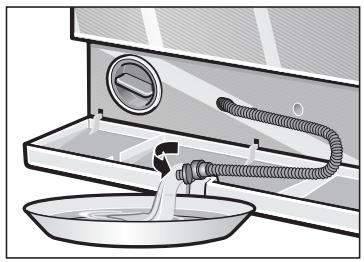

Nettoyer la pompe de vidange 36

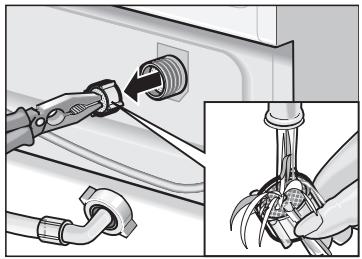

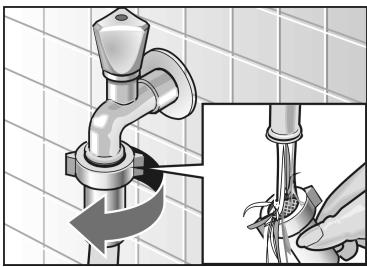

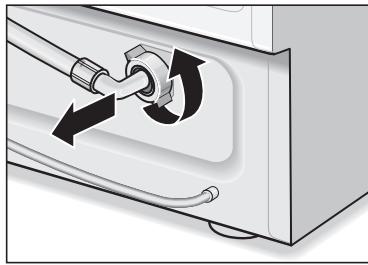

Nettoyez les cribles dans le flexible d'arrivée d'eau 38
Détartrage du lave-linge 39
Remédier soi-même aux petites pannes 40

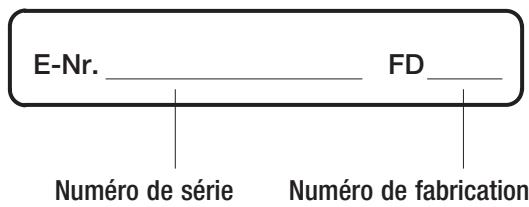

Service après-vente 44
Consommation 45
Consignes de sécurité 46

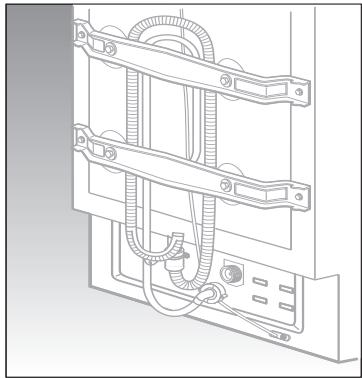

Etendue des fournitures 47
Cales de transport 48

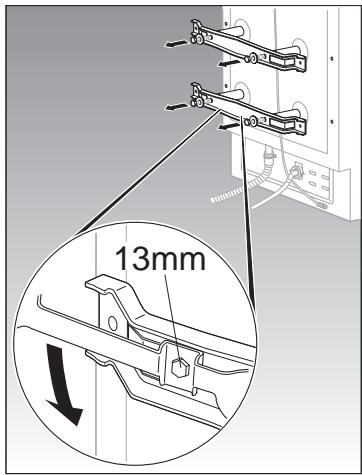

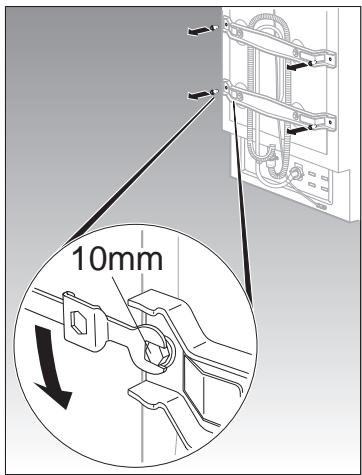

Retirer les cales de transport 48

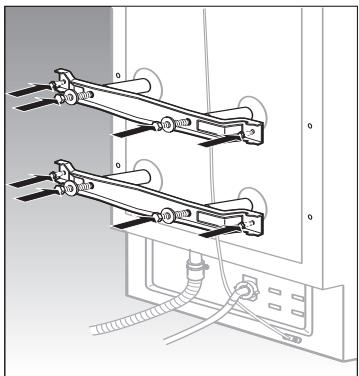

Poser les cales de transport 50
Installation 51
Surface d'implantation 51
Dimensions 51

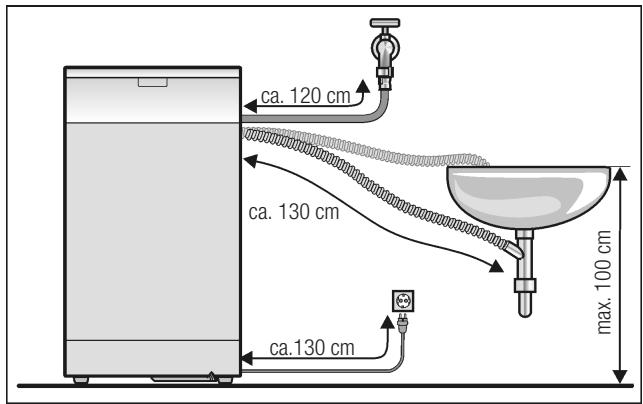

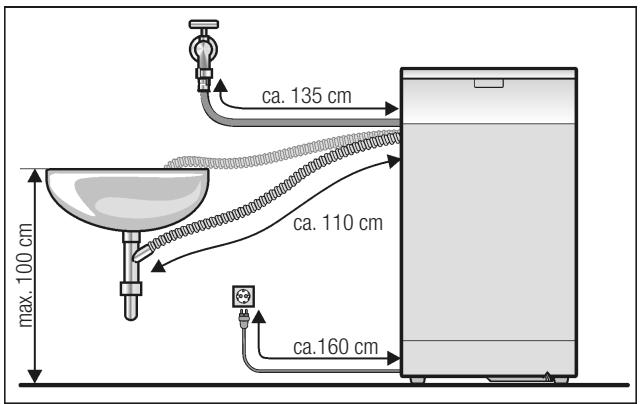

Longueurs des flexibles et du cordon d'alimentation 52

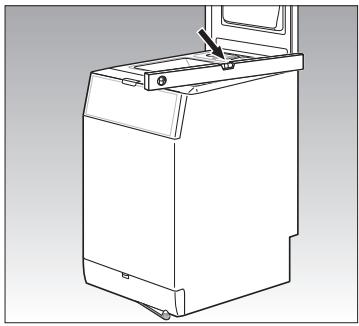

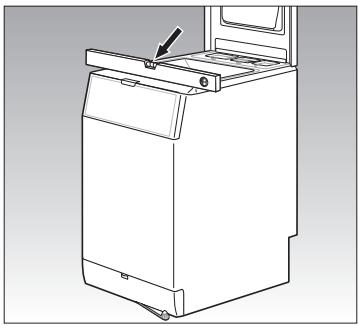

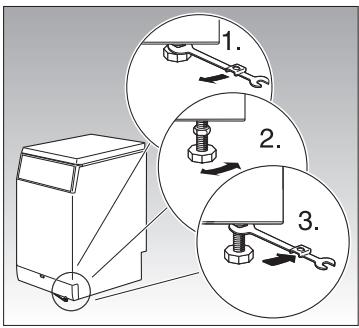

Adaptation de l'horizontalité 53
Système de déplacement 54
Branchement 56

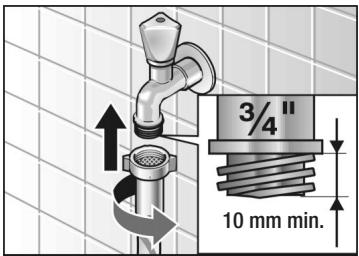

Branchement de I'eau 56
Raccordementélectrique 58
En achetant ce nouveau lave-linge, vous venez d'opter pour un apparéil électroménager moderne et de haute qualité.
Votre lave-linge se désigne par une consommation économique d'énergie, d'eau et de produit lessiel.
Chaque lave-linge quittant notre usine a préalablement subi un contrôle fonctionnel soigné confirmant son parfait état. Notre service après-venture se tient à votre disposition pour répondre à toute question concernant en particulier l'installation et le branchement du lave-linge.
Notre site internet,
http://www.bosch-hausgeraete.de
contient des informations supplémentaires et tout un besoin de nos produits.
Veuillez dire les Presents notice d'installation et d'utilisation, ainsi que toutes les autres informations accompagnant ce lave-linge, et agissez conformément à leur contenu.
Dans le cas où les notices d'installation et d'utilisation décrivent plusieurs modèles, les différences sont clairément spécifiées le cas échéant.
Rangez soigneusement ces documents en vue d'une réutilisation future ou d'un évientuel changement de propriété de l'appareil.
Elimination de l'emballage
Avant de vous parvenir, cet apparéil a été conditionné dans un emballage protecteur. Tous les matérielles composant l'emballage sont écologiques et recyclables. Contribuez vous aussi à la protection de l'environnement et éliminez l'emballage en conséquence.
Consultez votre revendeur ou l'administration municipale pour connaître les valeurs moyens d'éliminer l'emballage.
Risque d'etouffement!
Eloignez les enfants de l'emballage et des parties de l'emballage. Les feuilles en plastique et les cartons pliants peuvent provoquer un étouffement.
Mise au rebut de l'ancien apparéil
Les apparèls usagés ne sont pas des déchets sans valeur. Leur élimination dans le respect de l'environnement permet d'en récapérer de précieuses matières premières.
Danger de mort!
Une fois que l'ancien apparéil a fini de servir, débranche sa fiche mâle de la prise de courant. Sectionnez son cordon d'alimentation puis jetez-le séparément avec la fiche mâle.
Détruirez la fermeture du couvercle de l'appareil.
Vous empêcherez ainsi que des enfants ne s'enferment dans le tambour et risquent leur vie.
Respect de l'environnement / Economies
Economies
Votre lave-linge consomme une quantité économique d'eau, d'électricité et de produit lessiviel. Ceci menage l'environnement et le budget de votre menage. Les différents paramètres de consommation de l'appareil figurent à la page 45.
Pour laveréconomique etécologique :
Ne dépassez pas la charge maximale indiquée.
Blanc / couleurs 5,0 kg
Synthétiques 2,0 kg
Délicat / Soie 2,0 kg
Laine 2,0kg
Si vous avez seulement de petites quantités de linge à laver, la capacité variable réduit automatiquement la consommation d'eau et d'électricité.
Au lieu deCHOISIR le programme « Blanc / couleurs 90^ ,choisissez plusot leprogramme « Couleurs Taches 60^ .Une propreté comparable a celle d'un programme a 90^ est obtenue avec ce programme a 60^ car la durée de lavage est rallongee tout en ayant une consommation d'energie bien moindre.
En présence de linge légèrement à normalement sale, renoncez au prélavage.
- Dosez le produit lessiviel suivant le degré de salissure, la quantité de linge et la durée de l'eau. Respectez les conseils fournis par le fabricant du produit.
Si le linge doit ensuite secher dans un sèche-linge,CHOISSEZ LA VITesse d'essorage en fonction de la notice publiée par le fabricant du sèche-linge.
Consignes de sécurité générales
Votre lave-linge est destiné
- à une utilisation domestique uniquement,
- à laver dans un bain lessiviel des textiles lavables en machine,
- à fonctionner avec de l'eau potable froide additionné de produits lessiviel et d'entretien utilisables en lave-linge.
Ne laissez jamais les enfants jouer sans surveillance depuis la machine.
Eloignez les animaux domestiques de l'appareil.
Lorsque vous branchez / débranchez la fiche mâle dans / hors de la prise de courant, veillez à ne jamais avoir les mains mouillées.
Pour débrancher la fiche mâle de la prise de courant, ne tirez jamais sur le cordon d'alimentation, saississez toujours la fiche mâle par sa surface de préhension.
Prudence lorsque vous vidangez le bain lessiviel très chaud.
Ne montez jamais sur la machine.

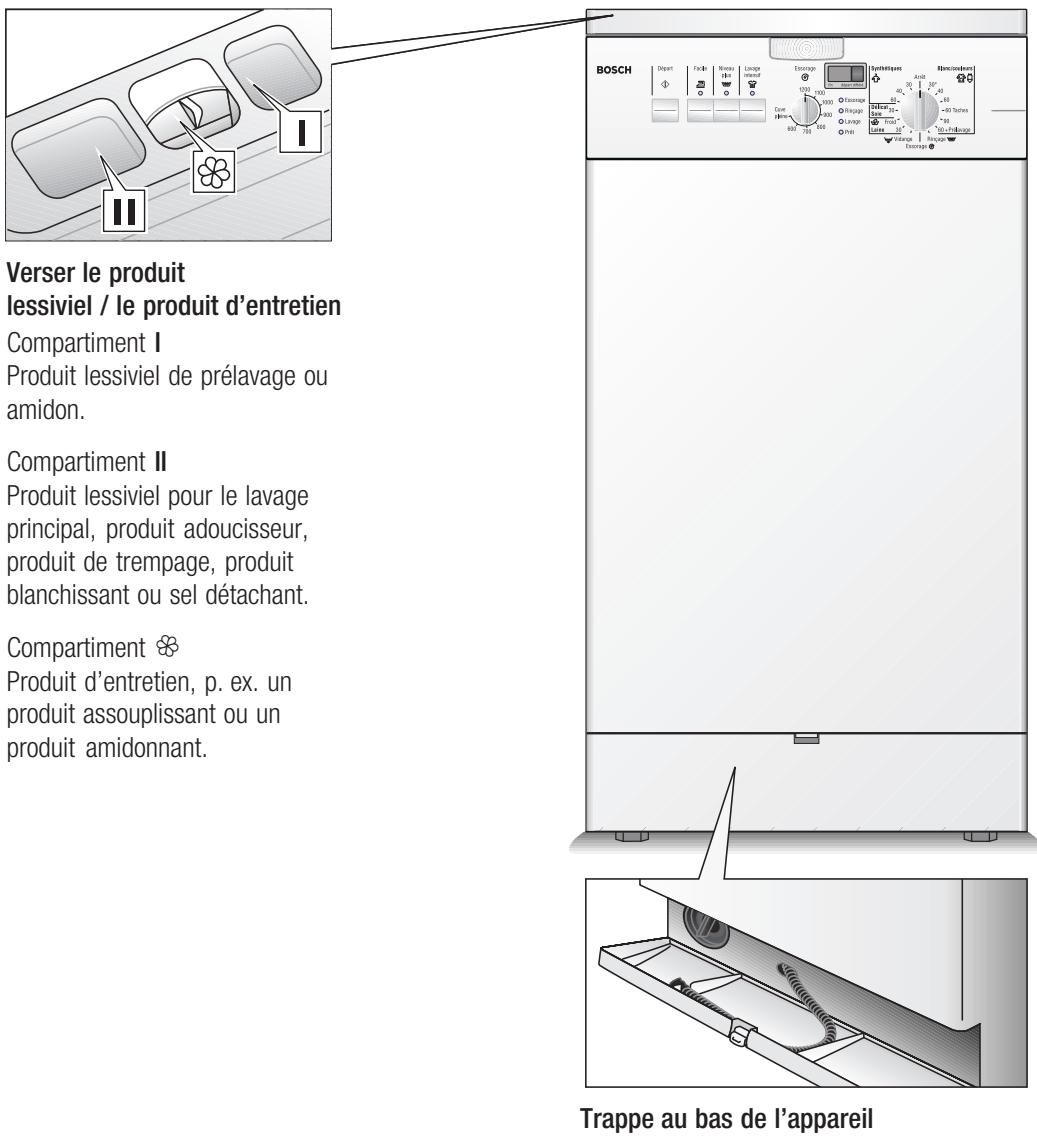

Présentation de votre lave-linge

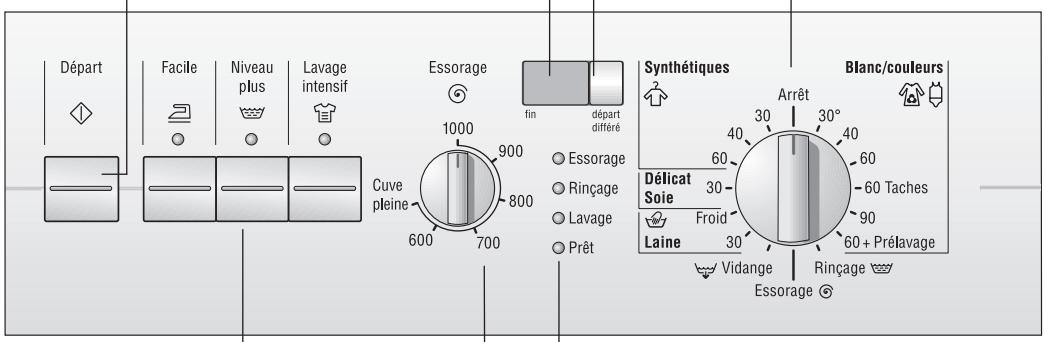

Bandeau de commande
Affichage « fin »,
si vous avez choisi un programme.
Affichage « département différé»,
si vous avez également choses « départ différé ». Le point entre le chiffre et le « h » clignote jusqu'à ce que l'appareil ait terminé le compte à rebours du départ différé. Ensuite, le programme choses démarre automatiquement et l'affichage « fin » apparait.
Touche « Départ 》
Pour lancer la série de lavage (le programme doit avoir eté sélectionné).
Touches à options
(en plus du programme si nécessaire)
« Facile »: réduit le froissage du linge.
« Niveau plus »: rincege supplémentaire.
«Lavage Intensif»: cycles intensifs.
Vou puez combiner les options à tout moment.
Les voyants lumineux des touches s'allument lorsque les options sont actives.
Pour désactiver les options : appuyez à nouveau sur les touches correspondantes.
Voyants lumineux
« Prêt » s'allume lorsque vous avez besoin un programme.
Lorsque vous avez appuyé sur la touche « Départ », les voyants « Lavage», « Rincage», « Essorage » s'allument pendant le déroulement de la séquence à laquelle ils correspondent.
Le clignotement des voyants signifie la présence d'un dérangement.
Couvercle et porte d'accès au tambour
Ouverture du couvercle
Appuyez sur la touche de déverrouillage. Le couvercle se libère d'un coup.
- Basculez le couvercle en position ouverte.

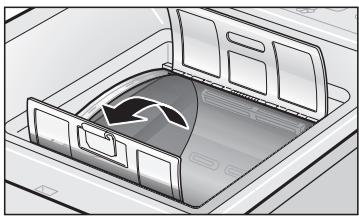

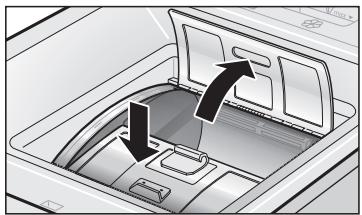

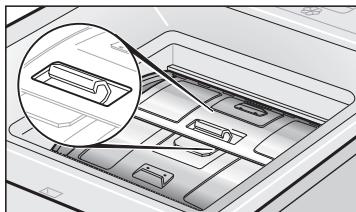

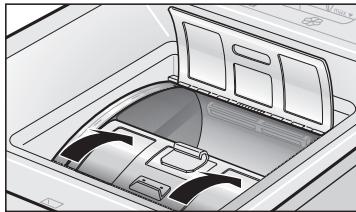

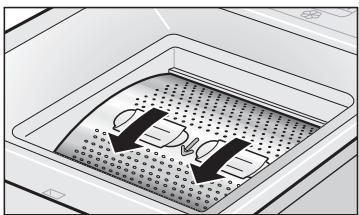

Ouverture de la porte d'accès au tambour
Votre lave-linge compte une fonction (position de fin de lavage) qui, en fin de programme, fait tourner le tambour de sorte que la porte d'accès se retrouve en haut.

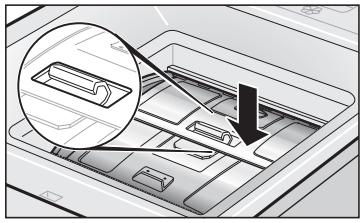

Appuyez sur la moitié arrière de la porte jusqu'à que le crochet soit dégagé dans la fente.
Sur cette position, retenez la moitié avant de la porte puis laissez la moitié arrêté basculer en position ouverte.
Laissez la moitié avant de la porte basculer en position ouverte.
i Une quantité très forté ou très réduite de linge peut provoquer un balourd dans le tambour.
Si pour cette raison le tambour ne revient pas en position de fin de lavage :
Saisissez les auges de préhension du tambour puis faites tourner ce dernier dans le sens de la flèche, jusqu'à ce que le couvercle se trouve en haut.
Risque de blessure!
Ne faites pas tournier le tambour de lavage par sa paroi aujourd'hui.
Ouvre la ported'accès au tambour comme lorsqu'elle se trouve en position de fin de lavage.
Fermer la porte d'accès au tambour

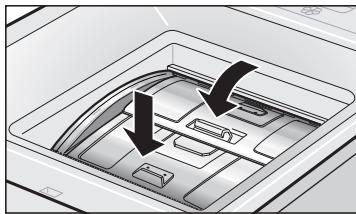

- Basculez vers le bas la moitié avant de porte.
Dans cette position, retenez la moitié avant de la porte, basculez sa moitié arrêté vers le bas jusqu'à que le crochet de la moitié avant du couvercle pénétre dans la fente de la moitié arrêté.
Relâchez les moitiés de couvercle.
Les deux moitiés de porte sont correctement fermée si, lorsque vous enforcez la moitié avant, elles refusent de s'ouvrir.
Fermer le couvercle
Rabattez le couvercle en position fermée et appuyez jusqu'à ce que le verrouillage encrante.
Attention
Veillez à ce que le couvercle n'entre pas en contact avec des objets très chauds ou contenant des solvants comme par ex. du dissolvant pour vernis à ongle.
Avant le premier lavage
Préparation du lave-linge
Attention
Le lave-linge doit avoir etéinstallé et raccordé correctement.Voir les instructions correspondantes à partir de la page 46.
Votre apparéil a été vérifié avant de quitter l'usine. Effectuez un premier lavage sans linge pour évacuer l'eau résiduelle provenant des contrôleires de fabrication.
N'introduisez pas de linge dans le tambour.

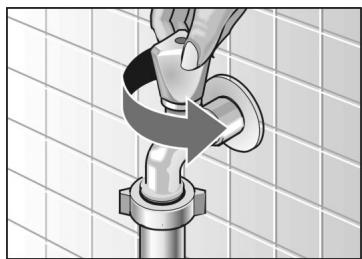

Ouvrez le robinet d'eau.

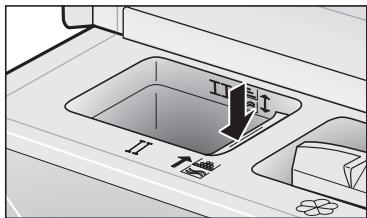

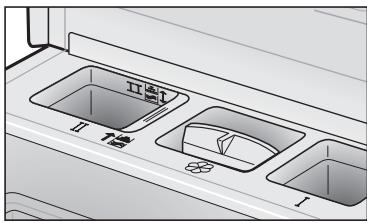

Dans le compartment II du bac à produit lessiviel, versez environ 1 litre d'eau.
Dans le compartment II, verse 12 gobelet gradué de produit lessiviel.
i N'utilise pas de produit lessiviel pour lainage ni pour lingerie delicate (formation de mousse).
Refermez la ported'accès au tambour et le couvercle de l'appareil.

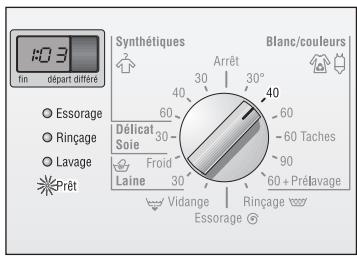

Réglez leprogrammateur sur « Blanc 90^ 」. Levoyant «Prêt » s'allume.
A l'affichage apparait la mention «fin »
Appuyez sur la touche « Départ ». Le programme démarre.
Levoyant « Lavage » s'allume.
i Les voyants s'allument pendant le déroulement de la série de programme à laquelle ils correspond.
Une fois que « 0 » s'affiche, cela signifie que le programme est terminé
Ramenez le programmateur sur la position « Arrêt »
Préparation, tri et introduction du linge
Préparation du linge
Attention
Des corps étrangers (p.ex. des pieces de monnaie, trombones, épingles, aiguilles, pointes) risquent d'endommager le linge ou des composants du lave-linge (le tambour p.ex.).

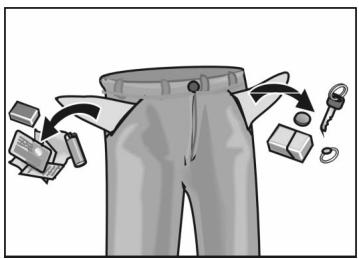

Videz les poches des différents vêtements.
Brossez le sable qui se trouverait dans les poches et sur les revers.
Fermez les fermétures à glissières, boutonnez les housses.
Retirez les roulettes des rideaux ou réunissez-les dans un filt à linge ou dans un sachet.
Le linge suivant se lave dans un filt à linge ou dans une housse de coussin :
- le linge délicat, p. ex. les bas, les voilages,
- les petites pièces de linge, chaussettes ou mouchoirs p. ex.,
-
les baleines de soutien-gorge (pendant le lavage, les baleines risquent de se détacher et de provoquer des dégât).
-
Retournez les pantalons, tricots et textiles mercerisés, comme p. ex. le linge tricoté, les T-shirts, chandails.
Tri du linge

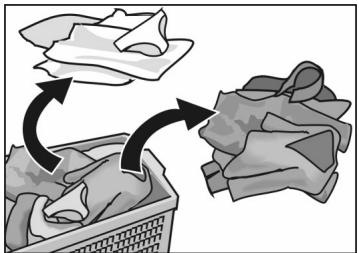

Par couleurs et par degré de salissure
Degrés de salissure
Attention
Le linge peut déteindre. Ne lavez pas du linge de couleur neuf avec du linge plus ancien.
Le linge blanc peut prendre une teinte grise. Lavez séparément le linge blanc et le linge de couleur.
Légèrement sale
Aucune salissure ni tache visible sur le linge. Le linge a peut-être une odeur de transpiration.
- Vêtements légers d'été et de sport, portés quelques heures seulement.
- T-shirts, chemises, chemisiers portés un jour maximum.
- Lingerie de lit, serviettes des invitations, utilisées un seul jour.
Normalement sale
Salissures visibles et / ou taches légères et clairsemées mais visibles.
- T-shirts, chemises, chemisiers mouillés par la transpiration ou portés plusieurs jours.
Caleçons et slips portés un jour.
- Serviettes de cuisine, de salle de bain, lingerie delit, utilisées une semaine max.
- Rideaux et voilages (sans taches de nicotine), utilisés pendant 6 mois max.
Très sale
Salissures et / ou taches visibles.
- Serviettes de cuisine utilisées une semaine max.
- Serviettes en tissu.
Bavettes de bébé.
Vétements d'enfants ou maillots et shorts de football salis par l'herbe et la terre.
- Vétements professionnelles tels que les tenues de mécanique, de boulanger ou de boucher.
Taches typiques
- Matière grasse de la peau, huiles et graisses alimentaires, sauscs, hule minérale, cires (à base de graisse / d'huile).
- Thé, café, vin rouge, fruits, légumes (blanchissables).
- Sang, œuf, lait, amidon (à base de protides / glucides).
- Suie, terre, sable (pigments), tenue de tennis salie par la terre rouge du court.
Detachage
Enlevez / prétraitez les taches si possibles tant qu'elles sont encore fraîches.
Tamponnez-les d'abord avec de l'eau savonneuse.
Ne frottez pas.
Ensuite lavez le linge sali, lave-linge regle sur le programme correspondant.
i Les taches rebelles / incrustées peuvent nécessiter plusieurs lavages avant de disparaître complètement.

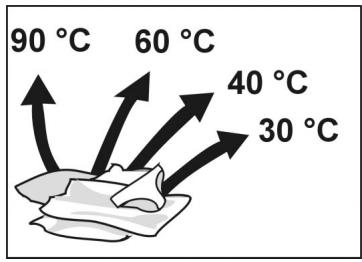

Tri du linge suivant les symboles d'entretien sur les étiquettes
Ne lavez en machine que le linge arborant les symboles d'entretien indiqués ici.
Blanc / couleurs 90^ C
Blanc / couleurs 60^ C, 40^ C, 30^ C
Synthétiques 60^ , 40^ , 30^
Délicat / Soie 30^
Laine livable à la main et en machine à froid, 30^ C
Attention
Ne lavez jamais en machine le linge arborant le symbole d'entretien ci-dessous :
= ne pas laver.
Introduction du linge
Risque d'explosion!
Une fois introduit dans le tambour du lave-linge, le linge prétraité avec des déterments à base de solvants, par ex. de produits détachants ou d'essence de nettoyage, peut provoquer une explosion. Commencez par conséquent par rincer soignement ce linge à la main.
Attention
Les corps étrangers présents dans le tambour du lave-linge peuvent abîmer le linge. Avant d'introduire le linge dans le tambour, vérifie qu'aucun corps étranger ne se trouve dans le tambour.
Ouvrez Le couvercle et la ported'accès au tambour.
Dépliez le linge préalablement trié puis introduizez-le dans le tambour sans tasser. Mélangez les grosses et les petites pieces de linge. Lors de l'essorage, la répartition des pieces de linge dans le tambour est plus uniforme si ces dernières sont de tailles différentes.
Ne dépassez pas la charge de linge recommmandée. Une surcharge donne du linge moins p et favorise son froissage.
En présence de petites quantités de linge, le lave-linge réduit automatiquement la consommation d'eau et d'électricité.
- Refermez la porte d'accès au tambour.
Veillez à ne pas coincer de pieces de linge entre le tambour et la porte d'accès au tambour.
Produits lessiviels et d'entretien
Dosage de la quantité de produit lessiviel
Risque d'intoxication!
Rangez les produits lessiviels et d'entretien hors de portée des enfants.
Dosez les produits lessiviels en fonction
de la durée de l'eau. Pour connaître la durée de l'eau dans votre localité, consultez votre Compagnie distributrice des eaux.
de la quantité de linge.
de son degré de salissure. Des indications sur les différents degrés de salissures figurent à partir de la page 14.
des instructions fournies par le fabricant du produit lessiviel. Un dosage correct réduit la pollution de l'environnement et donne un meilleur résultat de lavage.
Quantité de produit lessiviel insuffisante :
Le linge n'est pas propre, il grisaille et se durcit avec le temps.
Des taches ponctuelles gris-brun peuvent apparaitre sur le linge.
La résistance chauffante s'entartre.
Quantité de produit lessiviel excessive :
Pollution de l'environnement, formation excessive de mousse, pétrissage insuffisant du linge, lequel sort mal lavé et mal rince de l'appareil.
Versage du produit lessiviel / du produit d'entretien
Compartment I
Produit lessiviel de prélavage ou amidon.
Compartment II
Produit lessiviel pour le lavage principal, produit adoucisseur, produit de trempage, produit blanchissant ou sel détachant.
Compartment 8
Produit d'entretien p. ex. de trempage ou produit amidonnant
i Si vous choisissez un programme sans prélavage, vous pouvez aussi doser directement le produit lessiviel sur le tambour.

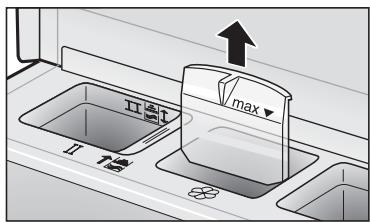

Vou puez déplacer l'insert du compartment II en fonction des différents types de produit lessiviel.
Si vous utilisez un produit lessiviel en poudre :
Tirez l'insert vers le haut, jusqu'ee sur le symbole
Si vous utilisez un produit lessiviel liquide (dans les programmes sans prélavage):
Enforcez l'insert jusqu'etre sur le symbole
i En cas d'utilisation du départ différé (voir page 25), n'utilise pas de produit lessiviel liquide.
Programmes et fonctions
Selectionnez le programme désiré. Reportez-vous aussi au récapitulatif des programmes.
Vitesses d'essorage maximum des programmes : voir à partir de la page 22.
Programmateur
Programmes de base
Couleurs 30,40,60°C
Pour textiles résistants, p. ex. en coton ou en lin.
Couleurs Taches 60^ C
Pour textiles sales et tachés, p. ex. en coton ou en lin. Programme économiqueur d'énergie. Une propre comparable à celle d'un programme à 90^ est obtenue avec ce programme à 60^ car la durée de lavage est rallongée tout en ayant une consommation d'énergie bien moindre.
Blanc 90^
Programme consommant beaucoup d'énergie, pour textiles en laine ou en lin résistant à l'ébullition.
Pour ne pas endommager les conduites d'écoulement à l'égout, l'appareil rajoute au bain lessiviel très chaud, avant de le vidanger, d'eau froide.
Couleurs 60^ + Prélavage
Textiles résistants, très sales, p. ex. en coton ou en lin.
i Les programmes « Couleurs » et « Blanc » ont eté optimisés en temps pour le linge peu sale. En présence de linge plus sale, réduisez la quantité de linge chargée dans le tambour ou appuyez sur la touche «Lavage intensif »
Synthétiques 30, 40, 60°C
Programme adapté aux textiles facies à entretenir, p. ex. en coton, en lin, en matières synthétiques ou en tissu mixte.
Délicat / Soie 30^
Pour textiles délicats mais lavables, p. ex. en soie, satin, matière synthétique ou en tissu mixte (voilages p. ex.).
Lavage délicat à 30^ de la soie lavable en machine. Nous recommendons de ne pas laver ces textiles avec d'autres textiles réches.
L'appareil ne doit pas essorer entre les rincages.
Laine , Froid 30^
Pour textiles lavables à la main ou en machine, en laine ou contenant de la laine, p. ex. en cachemire, mohair ou angora.
Convient également pour la soie lavable en machine.
Programmes supplémentaires
Rinçage
Rinçage sépare suivi d'un essorage, pour rincer le linge lavé à la main ou pour amidonner.
Vitesse d'essorage réduite.
Essorage
Essorage du linge lavé à la main, après seLECTION de la vitesse. Avant l'essorage, l'appareil vidange le bain lessiviel ou l'eau de rinçage.
Vitesse d'essorage réduite.
Vidange
Vidange de l'eau de rincege après un programme qui incluait le réglage « Cuve pleine » pour menager le linge délicat.
Sélecteur de vitesse d'essorage
Position initiale
Le sélecteur de vitesse d'essorage regarde vers le haut.
Lors du programme « Blanc / couleurs», l'appareil essore les textiles à la vitesse maximum.
Lors des programmes « Synthétiques», « Délicat /
Soie » et « Laine », votre lave-linge essore
automatiquement à plus BASSE vitesse,
indépendamment de la position du sélecteur.
Ceci menage le linge délicat.
Vitesses d'essorage maximum
| Tours par minute
WOP 24..WOP22..WOP20..WOP18.. | Type de linge / Options |
| 1200 | 1100 | 1000 | 900 | Blanc / couleurs |
| 800 | 800 | 800 | 800 | Synthétiques |
| 600 | 600 | 600 | 600 | Délicot / Soie |
| 800 | 800 | 800 | 800 | Laine |
| 800 | 800 | 800 | 800 | Rincage |
| 800 | 800 | 800 | 800 | Essorage |
Système de contrôle anti-balourd
En reliantar plusieurs fois, automatiquement, l'essorage du linge, ce système veille à ce que le linge se répartisse uniformément dans le tambour.
Si le linge s'y est très mal réparti, ce système réduit par mesure de sécurité la vitesse d'essorage final ou interdit à l'appareil d'essorer.
Option
Cuve pleine
Pour textiles et voilages délicats. Le linge demeure dans la dernière eau de rincage.
Lors des precedents rincages (a I'exception du programme « Delicat / Soie »), le linge est brièvement essoré.
Ceci permet d'obtenir un meilleur résultat de rincege.
La mention « --- » apparait au niveau de l'affichage « fin » lorsque le programme est terminé.
Exécutez le programme « Vidange » ou « Essorage » Pour ce faire, amenez le sélecteur de l'essorage sur la vitesse voulue.
Le linge peut être retire ré sans avoir été essoré. Pour cela,mettre le sélecteur de programme sur « Arrêt » et attendre 2 minutes env.
Options - Touches
Facile
Déroulement spécial de l'essorage, suivi d'une aération du linge.
Après l'essorage, le linge repose non tasse dans le tambour, ce qui en réduit le froissage.
Dans les programmes « Blanc / couleurs », l'appareil réduit automatiquement la vitesse d'essorage maximale à 800 t/min.
Respectez la charge maximum valable pour le type de textile concerné;
retirez le linge de l'appareil immédiatement après l'essorage.
Niveau plus
L'appareil effectue un rincage supplémentaire ; la durée du lavage s'allge en conséquence.
Utilisation recommende :
- Dans les régions à eau très peu dure.
- Pour améliorer les résultats du rincege.
Lavage Intensif
La durée de lavage s'allange pour que le lavage du linge très sale ou de 5 kg de linge blanc / de couleur soit plus intense.
Appuyez sur cette touche, en plus du programme, lorsque vous étés en présence des combinaisons suivantes de quantité de linge et de degré de salissure :
| Quantité de linge | Programme avec touche „Lavage intensif“ | Degré de salissure |
| 5 kg | Couleurs30, 40, 60 °C | légère à normal |
| Couleurs60 °C Taches | normal avec des ta-ches |
| Blanc 90 °C | normal |
| Couleurs60 °C + Prélavage | très sale |
| jusque4,5 kg | Couleurs30, 40, 60 °C | normal à très sale |
| Couleurs60 °C Taches | normal à très sale avec des taches |
| jusque 2 kg | Synthétiques30, 40, 60 °C | normal à très sale |
| Délicat / Soie 30 °C |
| Laine froid à 30 °C |
Vous trouvez d'autres indications dans le tableau séparé des programmes.
i Les combinaisons judicieuses de programme et d'options sont possibles. L'appareil refuse les combinaisons illogiques et émet dans ce cas un signal sonore.
Affichage de la durée restante (« fin »)
Lorsque vous avez besoin un programme, la durée de programme prévue s'affiche.
Réglez leprogrammateur sur le programme désiré. Levoyant «Prét» s'allume.
L'appareil affiche la durée probable du programme, p. ex. « 1:01 »
La durée jusqu'à la fin du lavage s'affiche en heures et en minutes, p. ex.
1:01 = 1 hour et 1 minute
0:55 = 55 minutes
La durée restante est décomptée chaque minute.
A la fin du programme, l'affichage revient sur « 0 »
i Au début du programme, l'appareil calcule approximativement la durée du lavage ; il part d'une charge complète de linge et d'une température d'arrivée d'eau de 15^ .Au cours des 10 premières minutes du programme, il détermine la charge réelle de linge.
Pendant le déroulement du programme, l'appareil peut, pour les raisons ci-après, adapter la durée du lavage.
Raccourcissement de la durée :
Prolongation de la durée :
- l'appareil effectue un rincage supplémentaire en raison d'un excès de mousse dans le linge
- essorages multiples si le linge est mal réparti dans le tambour
- temps de chauffage plus long, en présence p. ex. d'eau très froide
- l'eau arrive à faible pression dans l'appareil
- booth d'une option, p. ex. « Niveau Plus » et « Lavage intensif » après le départ du programme
- le linge absorbhe beaucoup d'eau.
Touché et affichage « départ différé »
Avant de faire démarrer un programme, vous pouvez déterminer le nombre d'heures duquel le départ doit être différé (« département différé »).
Réglez leprogrammateur sur le programme désiré. Levoyant «Prét » s'allume.
L'appareil affiche la durée restante prévue.
Appuyez sur la touche « départ différé »
La mention « 1h » s'affiche (h = heures).
Le point entre le chiffre et « h » clignote.
Appuyez sur la touche « départ différé » jusqu'à ce que le nombre d'heures souhaïte s'affiche.
i You pouvez différer le départ par tranches d'une heures et au maximum de « 19h »
Après avoir réglé le départ différé sur « 19h », le fait d'appuyer à nouveau sur la touche « départ différé » fait passer l'appareil au mode « fin »
Le compte à rebours du département différé commence aussitôt le réglage terminé. Ceci vous est indiqué par le point cligotant entre le chiffre et « h ». Ce point clignote jusqu'à ce que le compte à rebours du département différé soit terminé.
L'appareil décompte la durée du diffééré par tranches d'une heures.
Une fois cette durée expirée, le programme démarre automatiquement.
Levoyant correspondant à la séquence de programme en cours d'exécution s'allume.
L'affichage indique la durée restante.
i You pouvez modifier à tout moment la durée du départ différé. Il vous suffit d'appuyer sur la touche « départ différé » jusqu'à ce que le nouveau nombre d'heures s'affiche. L'appareil entame le nouveau compte à rebours. Le programme ne doit pas être à nouveau lancé.
i Si vous modifiez le déroulement du programme, le compte à rebours du départ différé s'interrrompt aussi. L'affichage indique la durée restante du programme nouvellement choisi. Vous devrez régler à nouveau la durée du départ différé.
Yououpouvezàtotommentrajouterdu linge dans la machinependantledecomptedu‘départ différé’.Refermezlehublot！
Lavage
Ouvrez le robinet d'eau.
Lancement du programme
Réglez leprogrammateur surleprogramme désiré.
Reportez-vous aussi au récapitulatif des programmes.
Levoyant « Prêt » s'allume.
L'appareil affiche la durée restante (« fin »).
Example :
Choisissez si nécessaire une vitesse d'essorage ou « Cuve pleine »
Si nécessaire, appuyez sur une ou plusieurs touche(s) d'options.
Si nécessaire,CHOISSEZ une durée de depart différé. L'appareil entame immédiatement le compte à rebours.Le programme démarre automatiquement une fois le compte à rebours terminé.
Appuyez sur la touche « Départ ». Le programme démarre.
Modification du programme
Si par erreur vous n'avez pas besoin le bon programme :
Ramenez leprogrammateur sur la position «Arrêt »
Réglez leprogrammateur sur le nouveau programme. Levoyant «Prêt » s'allume.
Si nécessaire, utilisez la touche « départ différé » pour redéfinir la durée d'attente jusqu'àu commencement du lavage.
Si nécessaire, appuyez sur la touche « Départ »
Abandon du programme
Si vous voulez stopper prématurément un programme :
Ramenez le programmateur sur la position « Arrêt ».
Réglez leprogrammateur sur « Vidange » ou « Essorage ».
Levoyant « Prêt » s'allume.
Pour le programme « Essorage », Sélectionnez la vitesse d'essorage souhaitée (ne désissez pas « Cuve pleine »).
Appuyez sur la touche « Départ »
Une fois le programme executé
Retrait du linge
A l'affichage apparait « 0 » ou « --- »
Lorsque « 0 » est affché :
Réglez le programmateur sur « Arrêt »
Lorsque « --- » est affché (vous avez besoin « Cuve plein »):
Sélectionnez une option « Vidange », « Essorage » ou « Rincage »
Appuyez sur la touche « Départ »
Une fois le programme supplémentaire exécuté, ramènez le programmateur sur « Arrêt »

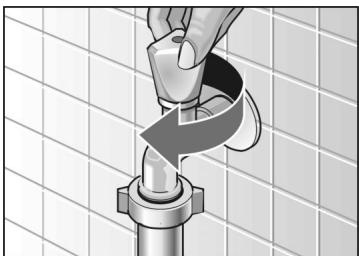

Fermez le robinet d'eau.
Ouvrez le couvercle et la porte d'accès au tambour.
Si le couvercle refuse de s'ouvrir :attendez 2 minutes (la fonction de sécurité est active) ou
Si vous avez.Reglé le sélecteur de vitesse d'essorage sur « Cuve plein», de l'eau se trouve encore dans la cuve du lave-linge.
Sélectionnez le programme « Vidange » ou « Essorage » puis appuyez sur la touche « Départ »
Retirez le linge.
A la fin du programme de lavage, il reste une petite quantité d'eau dans le compartment.
Attention
Retirez les corps étrangers (par ex. pieces de monnaie, trombones) évientuellement présents dans le tambour de lavage et le joint en caoutchouc. - Risque de rouille!
Laissez le couvercle ouvert afin que le tambour et cuve de l'appareil puissant secher.
Applications particulières
Trempage
Introduisez du linge de même couleur dans le tambour.
- Mettez du produit de trempage dans le compartmentement II en respectant les indications du fabricant du produit.
Réglez leprogrammateur sur « Couleurs 30^ 」. Levoyant «Prêt » s'allume.
- Appuyez sur la touche « Départ ».
Levoyant « Lavage » est allumé. Le programme fonctionne.
Au bout de 15 minutes environ, ramenez leprogrammateur sur la position « Arrêt ». Le linge baigne maintenant dans l'eau.
- Une fois que le linge a trempe le temps que vous vouliez,CHOISSESZ un programme de lavage.
i You n'veaz pas besoin de produit lessiviel supplémentaire car le bain de trempage sert aussi de bain de lavage.
Amidonnage
Le linge ne doit pas avoir eté préalablement traité avec un produit assouplissant.
Introduisez du linge dans le tambour.
- Dosez la quantité d'amidon voulue pour 15 litres d'eau environ. Commencez par dissoudre la poudre d'amidon en respectant les instructions de son fabricant.
- Versez la solution amidonnée dans le tambour ouvert.
Refermez soigneusement la porte d'accès au tambour et le couvercle de l'appareil.
Réglez leprogrammateur sur « Rincage »
Teinture
Réglez la vitesse d'essorage (le réglage sur « Cuve pleine » est également possible).
□ Appuyez sur la touche « Départ »
Si vous avez besoin « Cuve plein »,CHOISISSEZ ensuite le programme « Vidange »
N'utilise que des teintures écologiques et adaptées à une utilisation en lave-linge.
Attention
Nous ne pouvons pas totalement exclure qu'au lavage suivant une teinture indésirable du linge ait lieu.
Utilise la teinture en respectant les instructions de son fabricant.
Après avoir teinté le linge :
Dans le compartment II, verse 12 gobelet gradué de produit lessiviel.
Sansmettre delinge dans letambour,faites fonctionnerle lave-linge regle sur le programme « Blanc 90^
Essuyez le joint en caoutchouc.
Décoloration
Attention
Les produits décolorants peuvent contenir du soufre ou du chlore. Ces substances peuvent corroder certaines pieces du lave-linge. Ne décolrez jamais de linge dans cet apparéil.
Nettoyage et entretien
Risque d'électrocution!
Commencez toujours par débrancher la fiche mâle de la prise de courant.
Ne nettoyez jamais le lave-linge avec un jet d'eau.
Risque d'explosion!
N'utilisez jamais de solvants pour nettoyer l'appareil.
Nettoyage du corps de l'appareil et du bandeau de commande
Nettoyage du tambour
Si nécessaire :
Utilisez un peu d'eau savonneuse ou un détergent non récurant.
Séchez ensuite avec un chiffon doux.
Si des taches de rouille sont apparues en raison de pièces métalliques restées dans le tambour (p. ex. pièces de monnaie, trombones, aiguilles, pointes):
- Utilisez un produit de nettoyage sans chloré ; respectez les instructions de son fabricant. N'utilisez jamais de laine d'acier.
Nettoyer l'insert à produit assouplissant
Tirez I'insert vers le haut.
Nettoyez-le sous I'eau du robinet chaude.
- Remettez l'insert en place.
Nettoyer la pompedevidange
Vidanger le bain lessiviel
Si le bain lessiviel n'est pas complètement vidangié, cela signifie que soit des corps étrangers bloquent la pompe, soit du linge peluchant fortement a été lavé à une température élevé.
Préparez un récipient pouvant contenir 20 litres.
Risque de vous ébouillanter!
S'il est très chaud, attendez d'abord que le bain lessi-viel ait refroidi.
Réglez leprogrammateur sur «Arrêt »

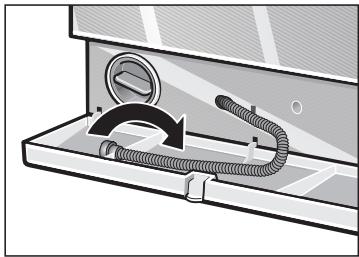

Ouvrez la trappe au bas de l'appareil.
Tirez la trappe vers le haut.
Retirez le tuyau de vidange de sa fixation.
Enlevez prudemment le capuchon obturateur puis faites couler le bain lessiviel dans un récipient préparé à l'avance.
Enonceze le capuchon obturator und puis introduisez le flexible de vidange dans la fixation.
Désvissez prudemment le bouchon-couvercle de la pompe.
Dégagez le compartment interieur des corps étrangers/peluches qu'il contient puis nettoyez-le. La roue à ailettes de la pompe de vidange doit pouvoir tourner. Nettoyez le filetage du couvercle de pompe et retirez les restes de bain lessiviel et de peluches présents dans le corps de pompe.
Remontez le bouchon-couvercle de la pompe et vissez-le à fond.
Remettez la trappe en place puis fermez-la.
Pour empêcher que, lors du prochain lavage, du produit lessiviel passé directement à l'égout sans avoir servi :
- Versez un litre d'eau dans le compartment I.
Sélectionnez le programme « Vidange »
Nettoyez les cribles dans le flexible d'arrivée d'eau
S'il n'arrive plus ou pas suffisamment d'eau dans le lave-linge.
Supprimez d'abord la pression presente dans le flexible d'arrivée d'eau :
Fermez le robinet d'eau.
Réglez leprogrammateur sur un programme quel-conque (sauf « Essorage »/« Vidange »).
Appuyez sur la touche « Départ ». Laissez le lave-linge exécuter le programme pendant 40 secondes environ.
Nettoyer le filtrer raccordé au robinet
Défaites le raccord unissant le flexible d'arrivée d'eau et le robinet.
Rincez le crible sous l'eau du robinet.
Rebranche le tuyau d'arrivée d'eau.

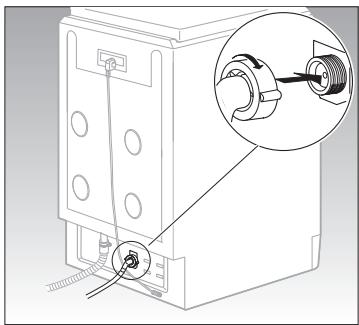

Nettoyer le filtrer raccordé au lave-linge
Dévissez le raccord unissant le flexible d'arrivée d'eau et l'orifice d'entrée dans la machine.
Extrayez le filtré puis rincez-le sous l'eau du robinet.
- Remettez le filtré en place puis revissez le raccord du flexible.
Ouvrez le robinet d'eau en grand pour vérifier s'il y a une fuite. Si une fuite se manifeste, défaites à nouveau le raccord et vérifie si le contrôle est bien monté dans le raccord.
Refermez le robinet d'eau.
Détartrage du lave-linge
Attention
Les produits détartrants contiennent des acides susceptibles d'attaquer des composants de la machine et de faire déteindre le linge.
Si vous dossez toujours le produit lessiviel correctement, vous n'aurez pas besoin de détartrer votre lave-linge.
Si malgré tout il faut le détartrer, veuillez respecter les instructions publiées par le fabricant du produit détartrant.
Remédier soi-même aux petites pannes
Risque d'électrocution!
Ne confiez les réparations qu'au service après-vente ou à des spécialistes dûment autorisés.
S'il faut réparer le lave-linge ou si le tableau ci-après ne vous permet pas de remédier seul à la panne :
Réglez leprogrammateur sur «Arrêt »
Debranche la fiche maje du lave-linge de la prise de courant.
Fermez le robinet d'eau.
- Appelez le service après-vente, voir page 44.
| Dérangement | Cause | Solution |
| Le couvercle refuse de s'ouvrir | La fonction de sécurité est active | Attendez 2 minutes. |
| Vous avez choisi l'options « Cuve pleine » (la mention suivant s'affiche : « --- »). | Choisissez « Vidange » ou « Essorage ©», ou ramenez le programmateur sur « Arrêt » . |
| Le produit lessiviel ne passes pas du compartment I à la cuve. | Vous avez choisi un programme sans prélavage. | Choisissez « Couleurs 60 °C + Prélavage » . |
| Présence de résidus dans les compartments à produit lessiviel. | Produit lessiviel humide ou grumeaux. | Séchez les compartments à produit lessiviel avant de verser ce dernier dedans. |
| L'insert pour produit lessiviel liquide se trouve en position enforcée. Ramenez l'insert dans une position adaptée au produit lessiviel liquide. |
| Les voyageants ne s'allument pas. | Fusible / disjoncteur domestique grillé / disjoncté. | Changez le fusible / réarmez le disjoncteur. |
| Si le dérangement se reproduit, prévenez le service après-vente. |
| Panne de courant. | Le programme régle poursuit son déroulement une fois le courant revenu. Si vous voulez-retirer du linge, procédez comme indiqué à la section « Nettoyage de la pompe de vidange » page36 et suivantes. |
| Fiche mâle incorrectly branchée ou débranchée. |
| Le programme ne démarre pas.
Levoyant « Prêt » clignote. | Couvercle de l'appareil pas fermé. | Refermez le couvercle de l'appareil (il encliquête de manière audible) |
| Le programme ne démarre pas.
Les voyageants « Prêt», « Lavage » et « Rinceage » clignotent. | Tambour bloqué car sa ported'accès n'est pas fermée. | Refermez la porte d'accès au tambour. |
| Le programme ne démarre pas. | You n'avez pas appuyé sur la touche « Départ». | Appuyez sur la touche « Départ». |
| L'eau ne pénétre pas dans l'appareil ou le produit lessiviel ne gagne pas la cuve.
Levoyant « Lavage » clignote. | Youaves oublie d'ouvrir le robinet d'eau. | Ouvrez le robinet d'eau. |
| Flexible d'arrivée d'eau plie ou coincé. |
| Cribles bouchés dans l'arrivée d'eau. | Nettoyez les filtres. Voir à partir de la page 38. |
| L'appareil ne vidange pas complètement le bain lessiviel.
Levoyant « Rinceage » clignote. | Des corps étrangersBloquent la pompe de vidange. | Nettoyez la pompe de vidange, voir à partir de la page 36. |
| Vouvas lavé du linge peluchant beaucoup. Tuyau ou flexible d'écoulement à l'égout bouché. | Nettoyez le tuyau d'écoulement et / ou le flexible d'écoulement. |
| De l'eau coule sous l'appareil. | Raccord du flexible d'arrivée d'eau pas étanché. | Vissez le raccord à fond. |
| Flexible d'écoulement plié. | Remplacez le flexible d'écoulement. |
| De la mousse sort. | Vouves avez versé trop de produit lessiviel. | Eteindre l'appareil.Mettez 1 cuiller à soupe de produit assouplissant dans 0,5 litre d'eau,mélangez puis versez cette solution dans le compartment II.Enclenchez l'appareil.Lors du lavage suivant, versez une moindre quantité de produit lessiviel. |
| Bruit de moteur. | C'est normal.Des bruits de marche peuvent se manifester pendant la période de rodage de l'appareil. |
| Bruits de pompè. | C'est normal.Les bruits que produit la pompè au démarrage et en fin de vidange sont normaux.. |
| Le dispositif de déverrouillage est bloqué. | Programme pas encore terminé ou Choisi « Arrêt cuve pleine ». | Après la vidange et en fin de programme, vous pouze ouvrir le couvercle de l'appareil au bout de 2 minutes environ. |
| Vibrations pendant le lavage et l'essorage. | Vous n'avez pas enlevé les cales de transport.Pieds de l'appareil pas immobilisés.L'appareil repose sur ses roulettes. | Enlevez les cales de transport.Voir à partir de la page 48.Immobilisez les pieds de l'appareil.Basculez le levier de la gauche vers la droite. |
| Démarrages répétitifs de l'essorage. | C'est normal.Le système de contrôle anti-balourd tente, en faisant démarrer plusieurs fois l'essorage, de moins répartir le linge dans le tambour. |
| Résultat de lavage pas satisfaisant. | Linge plus sale que vous ne le pensiez. | Sélectionnez un programme approprié. |
| Quantité de produit lessiviel insuffisante. | Versez une quantité de produit lessiviel conforme aux instructions de son fabricant. |
| Résidus de produit lessiviel sur le linge. | De nombreux détergents sans phosphate contiennent des résidus insolubles dans l'eau se manifestant sous forme de taches claires sur le linge. | Sélectionner immédiatement « Rinceage » ou brossez le linge après qu'il a séché. |
| Résidus gris sur le linge. | Salissement dû à des pommades, graisses ou huiles. | Au lavage suivant, verse la quantité maximale de produit lessiviel et réglez la température maximale possible. |
| Modifications de la durée restante (« fin ») en cours de lavage. | C'est normal. Voir à ce sujet les commentaires de la section affichage « fin / départ différé » et la touche « départ différé » à partir de la page 25. |
| Diminution du temps restant, voir page 25. | C'est normal. En présence de petites quantités de linge et selon le programme, la durée du lavage peut diminuer. |
| Augmentation du temps restant, voir page 25. | En présence d'un excès de mousse, le circuit détecteur de mousse ordonne un rinceage et un essorage supplémentaires pour assurer un bon résultat de rinceage. | Lors du lavage suivant, verse une moindre quantité de produit lessiviel. |
| En présence d'un fort balourd pendant l'essorage, la durée peut augmenter étant donné que l'appareil tente, par plusieurs redémarrages, de nouveaux répartir le linge. | Pour réduire le balourd, lavez ensemble les grandes et petites pièces de linge. |
| La durée peut augmenter si l'appareil doit d'abord chauffer de l'eau très froide. | |
Service après-vente
Avant d'appeler le service après-vente, vérifie si vous ne pouvez pas.Remédier vous-même au dérangement (voir à partir de la page 40).
Rappelez-vous en effet que si vous faites appel à un technicien, son déplacement vous sera facturé même si le lave-linge se trouve encore sous garantie.
Le repertoire ci-joint vous permettra de tracer le service après-vente (SAV) le plus proche de votre domicile. Au technicien du SAV, veuillez indiquer le numéro de série (Número E, E-Nr.) et le número de fabrication (Número FD).

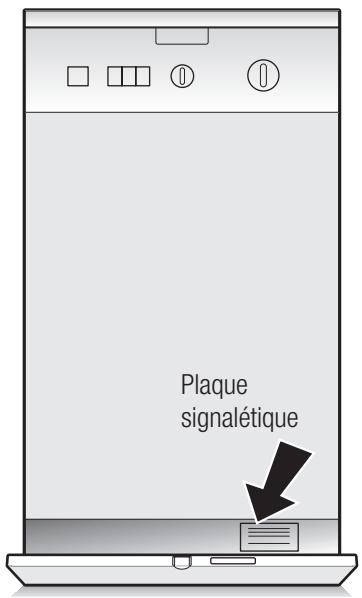

Vous trouvrez ces indications sur la plaquette signalétique située sur le bord de la trappe d'entretien ou sur la plaquette signalétique à liséré écais située au dos de l'appareil ou derrirère la trappe d'entretien.
Veuillez noter ici les numérores de référence de votre apparéil.
En nous indiquant le numéro de série et le número de fabrication, vous nous ferez économiser des déplacements inutiles et economiserez de votre côte le supplément de coût qu'ils entraîneraient.
Consommation
| Programme normal | Touches des Charge optiones | Consummation ** |
| Electricité | Eau | Durée |
| Couleurs à 40 °C | Lavage Intensiv | 5,0 kg | 0,55kWh | 53 I | 2:10 h. |
| Couleurs à 60 °C | - | 4,5 kg | 0,85kWh | 53 I | 1:17 h |
| Couleurs à 60 °C Taches | Lavage Intensiv | 5,0 kg | 0,95kWh | 47 I | 2:15 h |
| Blanc à 90 °C(avant de vidanger le bain lessiviel très chaud, le lave-linge lui rajoute d'eau froide). | Lavage Intensiv | 5 ,0 kg | 1,9 kWh | 60 I | 2:10 h |
| Synthétiques à 40 °C | Lavage Intensiv | 2 kg | 0,4 kWh | 45 I | 1:18 h |
| Délicat / Soie 30 °C | - | 2 kg | 0,3 kWh | 42 I | 0:35 h |
| Laine 30 °C | Lavage Intensiv | 2 kg | 0,2 kWh | 35 I | 0:50 h |
- Les chiffres de consommation susmentionnés peuvent varier suivant la pression de l'eau, sa durée, sa température d'arrivée, suivant la température ambiente, la nature du linge et sa quantité, suivant les salissures du linge et le produit lessiviel utilisé. Les variations de tension secteur et les options choisisies influent également.
Consignes de sécurité
Risque de blessure!
Le lave-linge est très lourd. Soyez prudent lorsqu'vous le soulevez.
Attention
Avant d'utiliser l'appareil pour la première fois, retirez imperativement les cales de transport situées contre la paroi arrêté.
Les flexibles gelés peuvent se déchirer / éclater.
Ne rangez jamais le lave-linge à un endroit menace par le gel / en plein-air.
Vous risquez d'abîmer le lave-linge. Ne le souveze pas par ses pieces faisant saillie (par son hublot par exemple).
Outre les consignes énoncées ici, vous aurez peut-être à respecter aussi les prescriptions particulières énoncées par vos compagnies distributrices d'eau et d'électricité.
En cas de doute, confiez le raccordement du lavelinge à un spécialiste.
Etendue des fournitures
- Flexible d'arrivée d'eau.
- Flexible d'écoulement d'eau.
- Câble de raccordement.

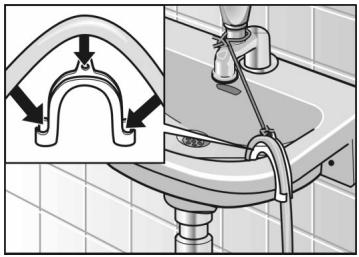

- Coude permettant de fixer le flexible d'écoulement de l'eau (contré le rebord du lavabo p. ex.).
- Clé polygonale.
- Coiffes pour obstruer les orifices restants une fois les cales de transport enlevées.
Suivant les imperatifs architecturaux, les accessoires supplémentaires suivants pourront etre nécessaires :
1 collier à vis, diamètre 24-40 mm (en vente dans le commerce spécialisé), permettant le raccordement à un siphon.
L'humidité régnant dans le tambour du lave-linge est due au contrôle subi par chaque lave-linge en fin de fabrication, avant qu'il ne quitte l'usine.
Outillage utile
Les outils suivants rendront service :
- Clé polygonale calibre 13 pour-retirer la cale de transport.
- Niveau à bulle pour ajuster l'horizontalité de l'appléil.
Cales de transport
Retirer les cales de transport
Attention
Avant d'utiliser l'appareil pour la première fois, retirez impératifement les cales de transport situées contre la paroi arrêté. Ne les jetez pas, elles peuvent servir lors d'un nouveau transport (déménagement) de l'appareil.
A l'aide d'une clé à vis de 10 mm, retirez les 4 vis situées aux extrémités des cales de transport.
Retirez les 4 vis interieures des cales de transporte avec une clé à vis de 13 mm jusqu'à ce que les vis bougent librement.
Retirez les cales de transport.

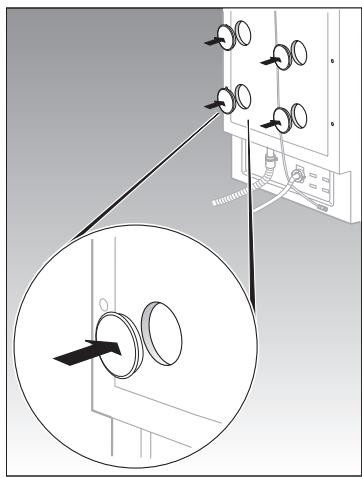

Enoncez les caches fournis dans les 4 grands orifices de la paroi arrêté.
Poser les cales de transport
Attention
Avant le transport du lave-linge (par ex. lors d'un déménagement)
Fermez le robinet d'eau.
- Vidangez le bain lessiviel encoreprésent dans l'appareil (voir page 36 et suivantes).
- Mettez le flexible d'arrivée d'eau hors pression (voir page 38 et suivantes).
- Débranche le lave-linge du secteur, ramenez la fiche maje en position de rangement.
- Demontez les flexibles d'arrivée et d'écoulement d'eau, puis fixez-les contre la paroi arrêté du lavelinge.
- Posez les cales de transport.
Pour incorporer les cales de transport :
Retirez les coiffes.
Désvissez la bride de flexible.
- Préparez les cales de transport : Dévissez un peu la vis hors de sa douille pour que l'extrémité de la vis affleure avec l'extrémité de la douille.
Mettez les vis en place et serrez-les.
Installation
Surface d'implantation
Le lave-linge doit se trouver bien d'aplomb pour ne pas se déplacer pendant qu'il essore le linge.
La surface sur laquelle repose l'appareil doit être durable et plane. Les revêtements de sol mous sont inadaptés, p.ex. de même que les moquettes ou revêtements à dos en mousse.
Si la machine doit reposer sur un plancher en bois :
- Installez la machine de préférence dans un angle de la pièce.
Sur le plancher, vissez une plaque en bois (epaisseur 30~mm ) traitée inalterable à l'eau.
- Immobilisez les pieds du lave-linge au moyen de pattes de retenue*.
Si la machine doit reposer sur un socle :
- Immobilisez les pieds du lave-linge au moyen de pattes de retenue*.
- Les pattes de retenue en kit sont disponibles auprès de votre revendeur ou du service après-vente, N° de ref. WMZ 2200.

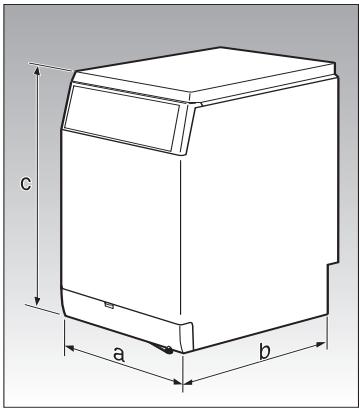

Dimensions
a = 450 ~mm
b = 580 ~mm
c = 850 ~mm
Poids : 64 kg env
Longueurs des flexibles et du cordon d'alimentation
Raccordement à gauche
Raccordement à droite
Votre revendeur vous fournira:
- Flexible d'arrivée d'eau assez long (longueur 2,20 m env.).
Adaptation de l'horizontalité
Les quatre pieds de l'appareil doivent reposer fermement sur le sol. Le lave-linge ne doit pas vaciller.
Ajustez l'horizontalité du lave-linge au moyen de ses quatre pieds à vis réglables et d'un niveau à bulle.
Corrigez la hauteur des pieds de l'appareil :
Desserrez les contre-écrous à l'aide de la clé à vis.
- Tournez les pieds de l'appareil pour modifier sa hauteur.
Resserrez les contre-écrous contre le capot de l'appareil.
Système de déplacement
Pour déplacer l'appareil, il faut inlacer sur roulettes.
Attention
Le système de déplacement a été exclusivement créé pourmettre l'appareil en place et non pour le déplacer sur une grande distance.
Position de base
Le levier se trouve sous l'avant de l'appareil, du côté croit.
Attention
Pendant le fonctionnement, l'appareil doit toujours reposer solidement sur ses pieds (position du levier à droite).
Attention de ne pas faire rouler l'appareil sur les flexibles d'eau (alimentation et évacuation) et le cable de branchement électrique (cable d'alimentation secteur).
Vous pouvez enrouler le cable d'alimentation secteur et ranger la fiche maje dans le logement situé contre la paroi arrière de l'appareil.
Pourmettre l'appareil sur roulettes,faites pivoter de droitea gauche le levier situé sous I'avant de I'appareil.
Saisissez l'appareil par les auges de préhension situées sur les parois gauche et droite puis faites-le rouler jusqu'à l'emplacement désiré.
- Ramenez le levier en position de base (faites-le pivoter vers la droite) pour replacer l'appareil en appui sur ses pieds.
Vérifiez que l'appareil est parfaitement d'aplomb et que ses 4 pieds reposent bien sur le sol. Si ce n'est pas le case, il risque de revenir très bruyant pendant l'essorage et de se déplacer tout seul.
Branchement
Branchement de l'eau
Arrivée d'eau
Attention
Ne faites fonctionner le lave-linge qu'vec de I'eau potable froide. Ne le raccordez jamais au mitigeur d'un chauffe-eau accumulateur ouvert.
En cas de doute, confiez le raccordement du lavelinge à un spécialiste.
Ce qu'il ne faut jamais faire avec le flexible d'arrivée d'eau :
Le plier ou l'écraser.
- Le modifier ou le sectionner (sa robustesse de fixation ne serait plus garantie).
Ne serrez les raccords en plastique qu'a la main.
Ne retirez pas les cribles situés aux deux extrémités du flexible d'arrivée d'eau.
Tenez compte de la pression dans le réseau d'eau :
- Cette pression doit se situer entre 1 et 10 bars (robinet grand ouvert, il doit s'écouler au minimum 8 litres à la minute).
- Si la pression est plus élevé, il faudra intercaler un détendeur.
Raccordez le flexible d'arrivée d'eau :
contré la paroi arrêté du lave-linge et ...
Ecoulement de l'eau
sur le robinet d'eau.
□Après le branchement: Ouvrez le robinet d'eau en grand puis vérifie l'étanchéité des points de branchement.
Attention
Ne pliez pas le flexible d'écoulement et ne le raccourcissez pas.
Différence de hauteur entre la surface sur laquelle repose le lave-linge et l'orifice de sortie du flexible : 100 cm maximum.

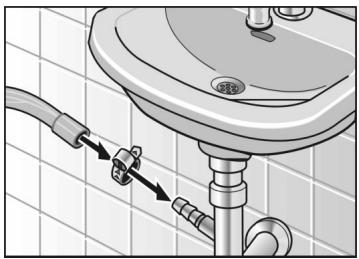

Ecoulement dans un siphon :
A l'aide d'un collier (diamètre compris entre 24 et 40 mm, en vente dans le commerce spécialisé), sécurisez la jonction entre le flexible et l'embout du siphon.
Ecoulement dans une vasque de lavabo :
Attention
Veillez à ce que le bouchon du lavabo n'empêche pas l'écoulement de l'eau dans le siphon.
Sécurisez le flexible pour l'empêcher de glisser hors du lavabo
- Pendant la vidange, vérifiez que l'eau s'écoule du lave-linge avec une rapidité suffisante.
Raccordement électrique
Attention
Ne branche la fiche mâle de ce lave-linge que dans une prise femelle installée réglementairement, reliée au secteur électrique alternatif et compteant des contacts de terre.
La tension débitée par le secteur et celle indiquée sur la plaque signalétique de l'appareil doivent concorder. La puissance raccordée et l'ampérage supportable par le fusible / disjoncteur domestique sont indiqués sur la plaque signalétique.
Assurez-vous que :
- La fiche mâle de l'appareil et la prise femelle s'emboitent parfaitement l'une dans l'autre.
- Les fils du cable d'arrivée secteur ont une section suffisante.
- Le circuit domestique des fils de mise à la terre a été réglementairement posé.
S'il faut changer le cable d'alimentation secteur, ne confiez cette opération qu'a un spécialiste.
Vou pouvez vous procurer un cable d'alimentation secteur de rechange auprès de votre SAV.
N'utilisez jamais de multiprises ni de raccords multiples, n'utilisez jamais de prolongateur.
Si vous utilisez un disjoncteur différentiel, celui-ci doit imperativement arborer le symbole :
Seule la présence de ce symbole garantit que ce disjoncteur satisfait aux prescriptions en vigueur.
Lorsque vous branchez / débranchez la fiche mâle dans / hors de la prise de courant, veillez à ne jamais avoir les mains mouillées.
Pour débrancher la fiche mâle de la prise de courant, ne tirez jamais sur le cordon d'alimentation, saississez toujours la fiche mâle par sa surface de préhension.
