PACK 5.1 SYS 56 ARG - Enceinte DENON - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Système d’enceintes 5.1 : 4 satellites, 1 centrale, 1 caisson de basses actif
Modèles des enceintes	Satellite : SC-A56 (x4), Centrale : SC-C56 (x1), Caisson : DSW-56 (x1)
Type d’enceinte satellite	Pleine gamme à 2 voies, caisson fermé, faible écoulement de flux
Type d’enceinte centrale	Pleine gamme à 2 voies, caisson fermé, faible écoulement de flux
Type de caisson de basses	Caisson de résonance, amplificateur intégré, faible écoulement de flux
Haut-parleurs satellite	2 cônes pleine gamme de 5,7 cm chacun
Haut-parleur centrale	2 cônes pleine gamme de 5,7 cm chacun
Haut-parleur caisson	1 cône woofer de 16 cm
Impédance d’entrée (satellite et centrale)	6 Ω/ohms
Puissance max. (satellite et centrale)	30 W (IEC) / 100 W (PIC)
Puissance de sortie max. (caisson)	50 W (sous 6 Ω, 55 Hz, T.H.D. 10 %)
Réponse en fréquence (satellite)	90 Hz – 25 kHz
Réponse en fréquence (centrale)	80 Hz – 25 kHz
Réponse en fréquence (caisson)	30 Hz – 200 Hz
Sensibilité (satellite et centrale)	86 dB (1 W, 1 m)
Dimensions satellite (L x H x P)	84 mm x 189 mm x 110 mm
Dimensions centrale (L x H x P)	263 mm x 84 mm x 110 mm
Dimensions caisson (L x H x P)	210 mm x 353 mm x 379 mm
Poids satellite	1,2 kg chacun
Poids centrale	1,4 kg
Poids caisson	9,2 kg
Alimentation (caisson)	230 V – 50 Hz
Consommation (caisson)	35 W (IEC), max. 1 W en veille
Fonction veille automatique	Oui, commutable (AUTO STANDBY)
Connectivité	Entrée ligne RCA (LINE IN) pour caisson ; bornes à levier pour satellites et centrale
Accessoires fournis	Cordons électriques (3 m x3, 10 m x2), câble RCA (3 m), patins antidérapants, mode d’emploi
Entretien et nettoyage	Débrancher avant nettoyage ; utiliser un chiffon doux et sec. Ne pas utiliser de produits abrasifs.
Sécurité	Ne pas placer d’objets sur les enceintes ; fixer les câbles pour éviter les chutes ; installation murale par un professionnel.
Pièces détachées et réparabilité	Contacter le service après-vente DENON agréé ; ne pas ouvrir le caisson.

FOIRE AUX QUESTIONS - PACK 5.1 SYS 56 ARG DENON

Comment brancher le caisson de basses à l’amplificateur ?

Reliez le connecteur LINE IN du caisson à la pré-sortie subwoofer de l’amplificateur AV (SUBWOOFER PRE OUT, MONO OUT) à l’aide du câble RCA fourni (3 m).

Comment régler le volume du caisson de basses ?

Utilisez la commande LEVEL à l’arrière du caisson. La position NORMAL offre un équilibre avec les autres enceintes. Tournez dans le sens horaire pour augmenter, antihoraire pour diminuer.

Pourquoi la diode du caisson reste-t-elle éteinte ?

Vérifiez que le cordon d’alimentation CA est correctement branché et que la prise est sous tension. Si le problème persiste, contactez le SAV.

Puis-je fixer les enceintes satellites au mur ?

Oui. Les enceintes SC-A56 et SC-C56 possèdent des trous de fixation (écrous M5 espacés de 60 mm) à l’arrière. Utilisez des vis adaptées et suivez les consignes de sécurité. DENON recommande de faire appel à un professionnel.

Que faire si l’image du téléviseur est tachée ?

Éteignez le téléviseur, attendez 15 à 30 minutes puis rallumez-le. Le circuit de démagnétisation automatique devrait corriger les taches. Si elles persistent, éloignez les enceintes du téléviseur.

Comment utiliser la fonction veille automatique ?

Placez le commutateur AUTO STANDBY à l’arrière du caisson sur ON. L’appareil passe en veille après 5 à 11 minutes sans signal et se réveille immédiatement à la réception d’un signal.

Quelle est la fréquence de croisement recommandée ?

Pour le système SYS-56HT, réglez la fréquence de croisement sur l’amplificateur AV aux environs de 180 Hz ou la valeur la plus proche pour un son plus riche.

Le caisson émet un bourdonnement, que faire ?

Vérifiez que les câbles d’enceintes ne sont pas en contact avec des cordons d’alimentation ou des transformateurs. Éloignez-les et assurez-vous que les connexions sont bien serrées.

Quelle est la puissance maximale des enceintes ?

Les satellites et la centrale peuvent supporter jusqu’à 30 W en continu (IEC) et 100 W en crête (PIC). Le caisson délivre 50 W sous 6 Ω.

Où trouver le service après-vente DENON ?

Consultez la liste des points de service après-vente fournie avec le produit ou contactez votre revendeur. Ne tentez pas de réparer vous-même l’appareil.

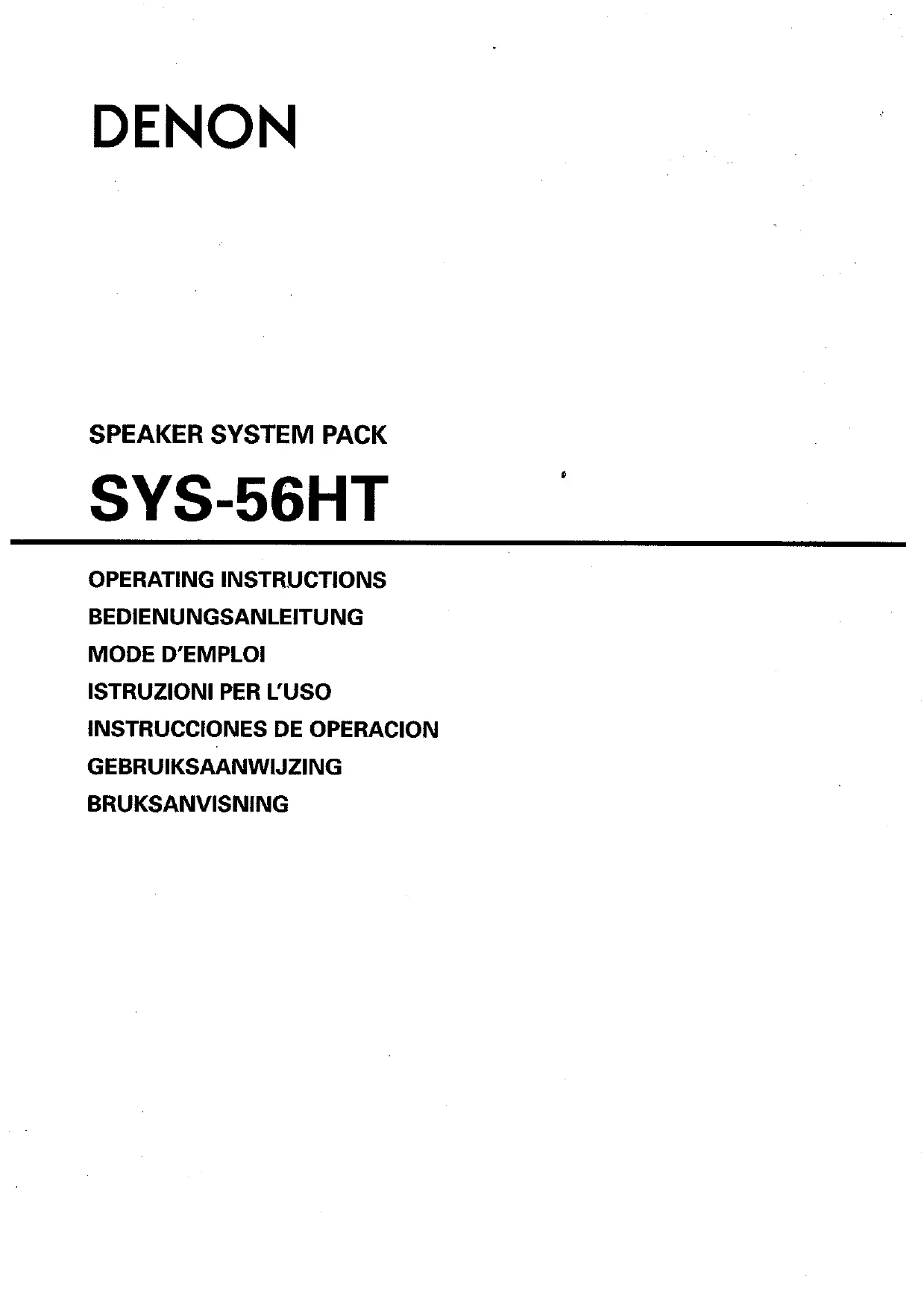

MODE D'EMPLOI PACK 5.1 SYS 56 ARG DENON

① Haut-parleur multivoie satellite (SC-A56).4
② Haut-parleur multivoie centralise (SC-C56) 1
③ Enceinte d'extrêmes graves àvive (DSW-56) 1
④ Cordon electrique A (3 m) 3
⑤ Cordon electrique B (10 m) 2
⑥ Cordon electrique C (3 m,broche RCA) 1
⑦ Pavé antidérapat (4 pavés / 1 feuille) .5
⑧ Mode d'emploi 1
⑨ Listes des points de service après-vente DENON ....1

PRECAUTIONS FOR INSTALLATION

Note:

Pour permettre la dissipation de chaleur, n'installez pas cet équipement dans un espace confiné tel qu'une bibliothèque ou un endroit similaire.

Pour déconnecter complètement ce produit du courant secteur, débranchez la prise de la prise murale.

Lors de l'installation de ce produit, assurez-vous que la prise CA que vous utilisez est compatible.

ATTENZIONE:

Pendant l'installation, examines attentivement l'emplacement et la méthode d'installation pour plus de suturet.

Si vous utilisez un support, des fixations, etc., suivez les instructions fournies avec le support ou les fixations et vérifiez les conditions de sécurité avant l'installation et l'utilisation. DENON n'acceptera aucune responsabilité pour des dégats ou des accidents causés par la chute de l'appareil.

Précautions liées à l'installation - Systeme d'enceintes (SC-A56, SC-C56)

La qualité sonore produit par les enceintes sera affectée par la taille et le type (Japonais ou Continental) de la piece, ainsi que par la méthode d'installation. Soyez attentifs aux remarques inscrites ci-dessous avant l'installation du système d'enceintes.

Veuillez notes que quand le système d'enceintes est disposé sur le même support ou la même étagère qu'une platine disque, un bruit génant peut se produit.
S'il y a un mur, une porte vitrée, etc.,itué directement en face ou derrière le système d'enceintes, couvrez le mur ou la porte avec un rideau écais pour éviter toute résonance ou réflexion.
■ Les enceintes sont de type courant à faible fuite et peuvent être utilisées à proximé des téléviseurs, mais en fonction de la télé il se peut qu'il y ait du tachage de couleur sur l'image. Si ceci se produit, éteindre l'alimentation de la télévision, attendre 15 à 30 minutes, puis remetre en marche l'alimentation de la télévision. Le circuit de neutralisation automatique du magnétisme de la télévision devrait réduire les taches sur l'image. Si les taches persistent, éloigner les enceintes.
■ Lorsque vous placez les (enceintes SC-A56 et SC-C56) sur un support, etc., collez les coussinets antidérapants inclus aux quatrecoins de la surface inférieure. (Reportez-vous à l'illustration à droite.)
Lors du montage du système d'enceintes satellite (SC-A56) sur un support ou une fixation, vous pouvez utiliser des écrous M5 insérés à l'arrière du système d'enceintes satellite (SC-A56) et espaces de 60 mm. Pendant le montage, suivez les instructions du manuel fourni avec le support d'enceinte ou la fixation de montage au plafond et assurez-vous de l'instructor correctement et solidement.
Utiliser le enceintes SC-A56 et SC-C56 monte sur un mur:

Le enceintes SC-A56 et SC-C56 peut être monté sur un mur à l'aide des crochets en trou de serrure sur le panneau arrière.

Pour ce faire, installez les deux vis dans le mur à une distance de 126 millimétres l'une de l'autre (égale à la distance entre les trous de montage pour support mural sur le panneau arrêté du SC-C56).

Dès que les vis sont installées dans le mur, insérez-y les têtes de vis.

Assurez-vous de les monter sur un mur solide, assez fort pour supporter le poids de l'enceinte.

Remarquez que DENON n'acceptera aucune responsabilité dans le cas où les enceintes seraient endommagées à cause d'une chute.

Système d'enceintes satellite : SC-A56

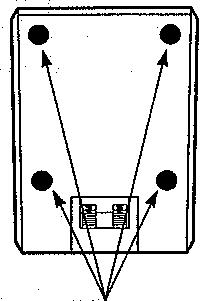

[Partie inférieure]
Antiglisse fournis

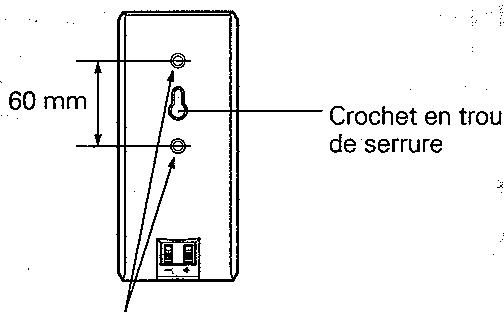

[Arrière]
Support d'enceinte/
trous des vis de montage des fixations d'enceinte

Enceinte centrale : SC-C56

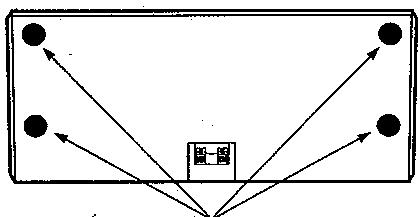

[Partie inférieure]
Antiglisse fournis

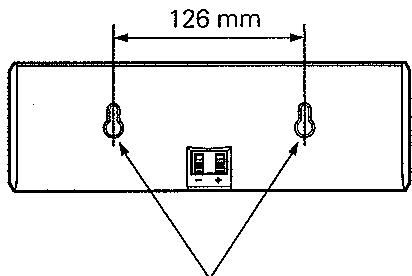

[Arrière]
Crochet en trou de serrure

PRECAUTIONS:

• Pour assurer la sécurité, ne pas placer d'objets sur ou appuyés contre le système d'enceintes.
• L'enceinte peut s'affaisser ou tomber si une force pression est appliquée sur les côtes. Soyez très attentifs à éviter cette situation car cela pourrait cause des blessures ou d'autres accidents sérieux.
• Si le système d'enceintes est place dans un endroit instable, il peut basculer ou tomber, et être eventuellement la cause d'accidents graves.

AVERTISSEMENTS:

• Si vousinstallez les systèmes d'enceintes au plafond ou au mur, pour assurer la sécurité, laissez des spécialistes effectuer le travail d'installation.
• Veillez à fixer les cordons des enceintes au mur, etc., pour éviter que lesgens trébuchent dessus ou bien tirent dessus accidentellement, provoquant la chute des systèmes d'enceintes.
• Veiliez à effectuer un contrôle de sécurité après l'installation des systèmes d'enceintes. Par la suite, effectuez des vérifications de sécurité à intervalles réguliers pour vous assurer qu'il n'y a aucun risque de chute des systèmes d'enceintes. DENON n'acceptera aucune responsabilité pour des dégats ou accidents causés par un choix inapproprié du lieu d'installation ou par des procédures d'installation incorrectes.

Autres Précautions - TOUS (SC-A56, SC-C56, DSW-56)

■ Notez que des taches de couleur peuvent apparaître sur une télévision, etc., du fait d'une interaction avec le système d'enceintes s'il y a un aimant ou un objet engendrant une force magnétique à proximité.

Exemple: (a) Quand il y a des aimants sur la porte de l'armoire, le support, etc.
(b) Quand un apparéil Médical, etc., équipé d'aimants est place à proximité.
(c) Quand des jouets ou d'autres objets utilisant des aimants sont placés à proximité.

■ Notez que les illustrations de ce mode d'emploi peuvent différer du système veritable à des fins d'explication.
Veillez à conserver le mode d'emploi.

Après avoir lu ce mode d'emploi, conservez-le en lieu sur. Nous vous conseillons aussi de replir les éléments nécessaires sur la couverture arriere.

Précautions d'Installation - Subwoofer actif (DSW-56)

Veuillez noter que quand le subwoofer actif est disposé sur le même support ou la même étagère qu'une platine disque, un bruit génant peut se produit.
Le subwoofer actif DSW-56 est de type courant à faible fuite et peut être utilisé à proximate des téléviseurs, mais en fonction de la télé il se peut qu'il y ait du tachage de couleur sur l'image. Si ceci se produit, éteindre l'alimentation de la télévision, éloigner un peu la télévision et le subwoofer l'un de l'autre, attendre 15 à 30 minutes, puis remettre en marche l'alimentation de la télévision. Le circuit de neutralisation automatique du magnétisme de la télévision devrait réduire les taches sur l'image. Si les taches persistent, éloigner le subwoofer et la télévision plus loin l'un de l'autre.
■ Installé le subwoofer sur un sol ferme, plat pour éviter des accidents dus à une chute.
Ne pasmettre de platine disque,de lecteur de CD ou d'autres appareils AV sur le subwoofer.

Autres Précautions - Subwoofer actif (DSW-56)

L'amplificateur intégré du subwoofer actif (DSW-56) comprend un circuit silencieux. Le signal de sortie est fortement attenué pendant plusieurs secondes après la mise sous tension. Si le volume est ajusté pendant ce temps, la sortie peut être très élevée quand le circuit silencieux est désactivé. Attendez que le circuit silencieux soit bien désactivé avant d'ajuster le volume.
■ Notez que des taches de couleur peuvent apparaître sur une télévision, etc., du fait d'une interaction avec le subwoofer s'il y a un aimant ou un objet engendrant une force magnétique à proximité.

Exemple: (a) Quand il y a des aimants sur la porte de l'armoire, le support, etc.
(b) Quand un appareil Médical, etc., équipé d'aimants est place à proximité.
(c) Quand des jouets ou d'autres objets utilisant des aimants sont placés à proximé.

Notez que les illustrations de ce mode d'emploi peuvent différer du système veritable à des fins d'explication.
Veiliez à conserver le mode d'emploi.

Après avoir lu ce mode d'emploi, conservez-le en lieu sur. Nous vous conseillons aussi de replir les éléments nécessaires sur la couverture arriere.

AVERTISSEMENT:

Veillez a fixer le cordon d'alimentation au mur, etc., pour eviter que lesgens trebuchent dessus ou bien tirent dessus accidentellement, provouant la chute du subwoofer.

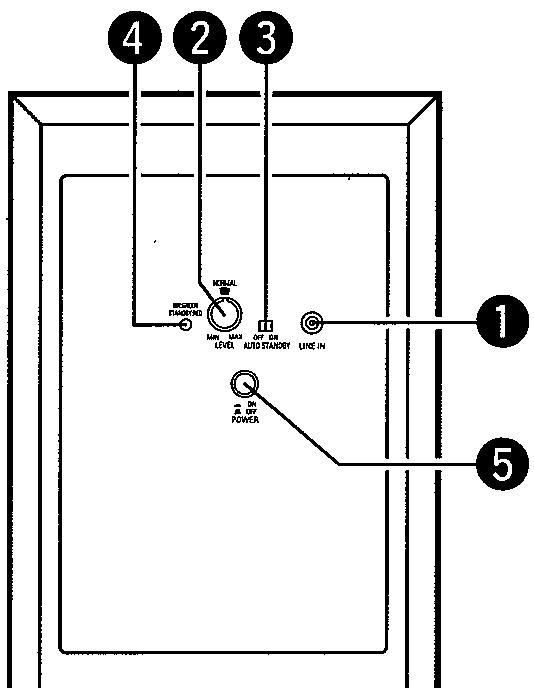

Panneau arrête du subwoofer actif (DSW-56)

1 Connecteur d'entrée de ligne (LINE IN)

• Branchez-le au connecteur de pré-sortie de l'amplificateur AV ("SUBWOOFER", "MONO OUT", etc.) en utilisant le cordon de connexion fourni (cable à broche RCA de 3 mètres).
• Pour brancher à un récepteur satellite DENON AV (ou amplificateur), branchez ce connecteur d'entrée ligne à la borne subwoofer à l'arrête du récepteur satellite.

2 Commande de réglage du volume (LEVEL)

• Utilisez cette commande pour régler le volume du subwoofer actif.

Utilisez normalement avec le volume régé en position "NORMAL". Sur cette position, le volume est équilibré avec celui des enceintes d'autres canaux.

Utilisez la procEDURE décrite ci-dessous pour régler la balance du volume comme vous le souhaitez.

• En tournant dans les aiguilles d'une montre (Ω) depuis la position centrale, le volume du subwoofer actif augmente. En tournant dans le sens contraire des aiguilles d'une montre (Ω), le volume diminue. Réglez sur la position souhaitée.

• Pour certains signaux, un son très faible sera émis même lorsque la commande de réglage du volume ("LEVEL ") est tournée au maximum dans le sens inverse des aiguilles d'une montre (Ω) et réglé sur le minimum ("MIN"). Ceci n'est pas un dysfonctionnement.

Si cela se produit, connecter le cordon connecté au connecteur LINE IN de l'ensemble à un connecteur de sortie (SUB WOOFER PRE OUT, MONO OUT, etc.) pour lequel les signaux passent à travers la circuiterie de volume maître de l'amplificateur surround AV, etc., avant d'être émis en sortie.

Utiliser la commande de réglage du volume de l'ensemble ("LEVEL ") pour régler la différence de volume avec les enceintes autres que le super woofer (avant, centre, surround, etc.), et régler le volume général à l'aide de la commande de volume maître sur l'amplificateur surround AV, etc.

③ Outon selecteur de veille automatique (AUTO STANDBY)

ON : La fonction de voir automatique est activée

OFF : La fonction de voir automatique est désactivée

Fonction de veille automatique:

L'amplificateur se commutera automatiquement en mode veille si aucun signal n'est entrependant 5 à 11 minutes, permettant d'économiser l'électricité.

L'appareil se remet immédiatement sous tension lorsqu'un signal est entré.

4 Indicateur d'etat

• La diode bicolare indique l'etat de fonctionnement du subwoofer actif comme suit:

Alimentation "ON" ...S'allume en vert Alimentation coupée automatiquement

(mode veille) ...S'allume en rouge

Alimentation "OFF" Diode eteinte

5 Commutateur de courant (POWER)

• L'appareil est sous tension lorsque ce commutateur est en position "ON".
• Quelques secondes sont nécessaires avant que l'ensemble ne commence à fonctionner car l'ensemble comporte un circuit silencieux intégré qui permet d'éviter de provoquer un bruit lorsque le commutateur de courant est activé et désactivé.
• En position "OFF", l'appareil n'est pas sous tension.

A propos de la selection de la fréquence de croisement de l'amplificateur AV:

La fréquence de croisement de l'enceinte satellite/enceinte centrale et du subwoofer actif (la frontière entre la zone de fréquence produit par le subwoofer actif et les autres enceintes) est réglée sur amplificateur AV connecté, et est généralement établie entre 80 et 120Hz .

Cependant, avec certains amplificateurs, y compris les DENON l'amplificateur AV, cette fréquence peut être sélectionnée. Quand vous utilise ce type d'amplificateur, la fréquence de croissement peut être sélectionnée en fonction de vos préférences.

Lorsque vous utilisez le SYS-56HT avec ce type d'amplificateur, vous pouvez obtenir un son plus riches en reglant la frquence de recouvrement à environ 180 Hz ou à la valeur la plus proche. Réglez la fréquence de croissement en fonction de vos préférences. Pour les instructions concernant la commutation, reféréz-vous au mode d'emploi de l'amplificateur.

CONNEXIONS

CPRECAUTIONS:

• Ne branchez pas le cordon d'alimentation CA dans la prise avant que toutes les connexions ne soient terminées.
• Vérifiez les canaux droit et gauche et assurez-vous de les connecter correctement, L (gauche) sur L, R (droit) sur R.
• Branchez le cordon d'alimentation CA correctement. Une connexion incorrecte peut provoquer du bruit.
• Le fait demettre ensemble les cordons à prises brochéées et les cordons d'alimentation ou de faire passer les cordons à prises brochéées à côté du transformateur de courant peut provoquer du bruit ou des bourdonnements.
• Vérifiez la polarité des enceintes et de l'amplificateur. Assurez-vous de les connecter correctement. Connectez la borne rouge de l'enceinte à la borne d'enceinte "+" sur l'amplificateur, la borne noire de l'enceinte à la borne d'enceinte "- sur l'amplificateur.

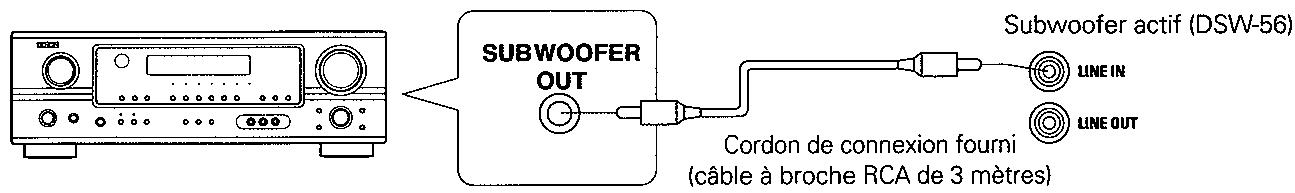

(1) Branchement du connecteur de sortie de ligne (LINE IN) - Subwoofer actif (DSW-56)

※ Branchez ce connecteur de pré-sortie pour le subwoofer actif de l'amplificateur AV ("SUBWOOFER PREOUT", "MONO OUT", etc.) à l'aide du cordon de connexion fourni (cable à broche RCA de 3 mètres).

CPRECAUTION:

• Si ce connecteur est branché au connecteur de pré-sortie pour le canal central surround d'un amplificateur stéreo ou d'un amplificateur surround AV, seules les basses du canal central seront reproduites. L'ensemble des basses sera alors insuffisant.

(2) Connexion des bornes d'enceinte - Système d'enceintes (SC-A56, SC-C56)

Lisez attentivement le mode d'emploi de l'amplificateur avant de proceeder aux connexions et assurez-vous d'utiliser l'amplificateur correctement.
Lors de la connexion de l'équipment ou du changement des connexions, assurez-vous de couper l'alimentation de l'équipment et de débrancher les cordons d'alimentation des prises CA.

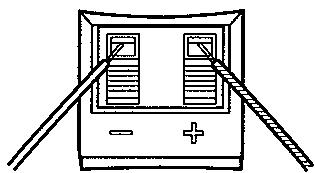

■ Connexion des bornes d'enceintes

1. Retirez la gaine au bout du cordon de connexion, puis tournez fermement les fils à la main afin qu'ils ne dépassent pas et ne provoquent des court-circuits.
2. Appuyer sur le levier et le baiser, et insérer le fil central du cordon dans le trou.
3. Relâcher le levier. Tirer légèrement sur le cordon de connexion pour vérifier qu'il est connecté fermement.

Noir: “-” (négatif)

Fil central de couleur argent

Rouge: “+” (positif)

Fil central de couleur cuivre

REMARQUE: Assurez-vous que les fils dénudés ne se touchent pas.

Une fois les connexions terminées, tirez doucement sur les cordons des enceintes pour vérifier s'ils sont correctement connectés.

PRECAUTIONS:

• Attention à bien connecter les bornes positive (^+ + ^, rouge) et négative (^+ - ^, noire) et les enceintes gauche et droite.
• Connectez l'extrémité du cordon de connexion fourni avec les fils dénudés de couleur cuivre à la borne d'enceinte rouge.
• Pour éviter des problèmes de circuit électrique, ne court-circuitez jamais des fils dénudés de couleur cuivre et ceux de couleur argent, ou les cordons droit et gauche.

Pendant l'installation, examinez attentivement l'emplacement et la méthode d'installation pour plus de suture. Si vous utilisez un support, des fixations, etc., suivez les instructions fournies avec le support ou les fixations et vérifiez les conditions de sécurité avant l'installation et l'utilisation. DENON n'acceptera aucune responsabilité pour des dégats ou des accidents causés par la chute de l'appareil.

UTILISATION DU SUBWOOFER ACTIF (DSW-56)

1. Placez le commutateur de courant en position "ON".

2. Lorsque le cordon d'alimentation CA de l'unité est branché dans une prise CA sous tension sur l'amplificateur, si le commutateur de courant est laissé en position "ON", l'appareil est mis sous tension et s'éteint automatiquement lorsque le courant de l'amplificateur est allumé ou coupé.

3. Si le cordon d'alimentation CA n'est pas branché dans une prise CA sous tension sur l'amplificateur, placez le commutateur de courant en position "ON" après avoir mis sous tension l'amplificateur. En coupant l'alimentation, placez le commutateur de courant en position "OFF" avant de couper l'alimentation de l'amplificateur.

4. Réglez le volume à l'aide de la commande de réglage de volume.

5. Pour les détails, voir "DENOMINATION DES PIECES ET FONCTIONS".

RESOLUTION DES PANNES

■ Les connexions sont-elles correctes?

■ Procedez-vous correctement comme indiqué dans le mode d'emploi ?

■ L'amplificateur et la(les) platine(s) fonctionnent-ils correctement?

Si l'ensemble ne fonctionne pas correctement, vérifie les éléments indiqués dans le tableaux ci-dessous. Si le problème n'est toujours pas résolu, l'ensemble peut être défectueux. Coupez le courant, débranchez le cordon d'alimentation CA de la prise et contactez le magasin d'achat. Si le magasin ne peut vous aider, veillez contacter le service après-vente DENON autorisé le plus proche.

Problème	Cause	Solution
Subwoofer actif (DSW-56): La diode ne s'allume pas et,aucun son n'est produit lorsque l'appareil est mis sous tension.	• Le cordon d'alimentation CA n'est pas correctement branché.	• Vérifiez la connexion de la prise du cordon d'alimentation CA.
Subwoofer actif (DSW-56): La diode s'allume mais,aucun son n'est produit.	• Les cordons ne sont pas branchés correctement. • La commande de réglage du volume est baisseée au minimum.	• Connectez correctement. • Tournez la commande et réglez-la dans la position souhaitée.
Subwoofer actif (DSW-56): La diode s'allume et,aucun son n'est produit.	• Le circuit de protection a été activé à cause d'une entrée excessive ou d'une augmentation de la température.	• Placez le commutateur de courant en position "OFF",attendez au moins 1 minute, puis replacez le commutateur de courant en position "ON". Si le problème persististe, débranchez le cordon d'alimentation CA de la prise et contactez le magasin d'achat.
Subwoofer actif (DSW-56): Le son est déformé.	• Le niveau de volume est trop élevé. • Le son est déformé sur l'amplificateur connecté.	• Tournez la commande de volume dans le sens contraire des aiguilles d'une montre afin de baisser le volume. • N'augmentez pas les basses sur l'amplificateur. (Baissez le volume ou la commande de réglage des basses de l'amplificateur.)
Subwoofer actif (DSW-56): Oscillation (bruit continu).	• Le volume du subwoofer actif ou de l'amplificateur est trop élevé.	• Baissez le volume du subwoofer actif ou de l'amplificateur.

CHARACTERISTIQUES

Système d'enceintes satellite (SC-A56)

Type:	Pleine gamme à 2 voies Caisson fermé / Faible écoulement de flux
Boîtes de commande:	2 cônes pleine gamme de 5,7 cm
Impédance d'entrée:	6 Ω/ohms
Puissance max.:	30 watts (IEC):
	100 watts (PIC)
Gamage de fréquence:	90 Hz ~ 25 kHz
Sensibilité:	86 dB (1 watts · 1 m)
Dimensions:	84 (L) x 189 (H) x 110 (P) mm
Poids:	1,2 kg

Système d'enceintes centrales (SC-C56)

Type:	Pleine gamme à 2 voies Caisson fermé / Faible écoulement de flux
Boîtes de commande:	2 cônes pleine gamme de 5,7 cm
Impédance d'entrée:	6 Ω/ohms
Puisance max.:	30 watts (IEC) 100 watts (PIC)
Gamage de fréquence:	80 Hz ~ 25 kHz
Sensibilité:	86 dB (1 watts · 1 m)
Dimensions:	263 (L) x 84 (H) x 110 (P) mm
Poids:	1,4 kg

Subwoofer actif (DSW-56)

Type:	Caisson de résonance / Faible écoulement de flux Amplificateur intégré
Boîte de commande:	1 côte woofer de 16 cm
Gamme de féquence:	30 Hz ~ 200 Hz
Puisance de sortie max:	50 watts
	(6 Ω/ohms load, 55Hz, T.H.D. 10%)
Impédance d'entrée:	22 kΩ/kohms
Alimentation:	230 V / 50Hz (Europe)
Consommation de courant:	35 watts (IEC)
	Max. 1 watt (Veille)
Dimensions:	210 (L) x 353 (H) x 379 (P) mm
Poids:	9,2 kg

• Par souci d'amélioration, les caractéristiques et le design sont susceptibles de modifications sans préavis.
