Marque	DE DIETRICH
Modèle	DWD7400W
Catégorie	Tiroir de rangement
Type de produit	Tiroir chauffant
Alimentation électrique	220-240 V monophasé, 10 A, 50/60 Hz
Plage de température	30 °C à 70 °C
Capacité de charge maximale	20 kg
Système de chauffage	Air chaud pulsé avec ventilateur
Matériau du fond	Verre trempé
Matériau de la façade	Verre
Matériau des parties latérales	Inox
Type d'installation	Encastrable
Type de commande	Sélecteur rotatif de température avec interrupteur Marche/Arrêt
Voyant de fonctionnement	Oui, en façade
Fonctions	Maintien au chaud des aliments, préchauffage de vaisselle
Dispositif de sécurité	Grille de protection contre contact avec résistance et ventilateur
Entretien	Nettoyage avec éponge, produit vaisselle et eau chaude; éviter abrasifs, vapeur; fond amovible
Pièces détachées disponibles	Câble d'alimentation H05RNF 3×1 mm²
Service après-vente	Service Consommateurs DE DIETRICH, tél. [phone] (0,50 €/min), du lundi au vendredi 8h30-18h00
Pays de fabrication	France

FOIRE AUX QUESTIONS - DWD7400W DE DIETRICH

Comment installer le tiroir chauffant DWD7400W ?

L'installation doit être réalisée par un professionnel qualifié. L'appareil doit être encastré dans une niche de meuble. Vérifiez que la carrosserie est bien positionnée, ouvrez le tiroir et fixez-le aux parois latérales avec les 4 vis et les 4 entretoises fournies. Assurez-vous que le branchement électrique (220-240V monophasé avec terre) est effectué avant la mise en place.

Quelle est la température maximale du tiroir ?

La température réglable va de 30 °C à 70 °C. Utilisez 40 °C pour les tasses et verres, 60 °C pour les assiettes et plats.

Peut-on chauffer des récipients en plastique dans le tiroir ?

Non, il est interdit de ranger ou chauffer des récipients en plastique ou des objets inflammables car ils pourraient fondre ou prendre feu.

Comment nettoyer le fond en verre trempé ?

Laissez refroidir l'appareil, retirez le fond amovible, nettoyez-le avec un chiffon propre, de l'essuie-tout et un détergent liquide ou un produit spécifique pour verre trempé. N'utilisez jamais de produits abrasifs, d'eau de Javel ou de tampons à récurer.

Que faire si le câble d'alimentation est endommagé ?

Le câble doit être remplacé par un câble équivalent de type H05RNF 3×1 mm². Contactez le service après-vente pour obtenir le câble et faire effectuer la réparation par un professionnel.

Quelle est la capacité de charge maximale du tiroir ?

La capacité de charge maximale est de 20 kg. Ne montez pas et ne vous asseyez pas sur le tiroir ouvert pour éviter d'endommager les rails télescopiques.

Peut-on utiliser le tiroir pour cuire des aliments ?

Non, ce tiroir est conçu exclusivement pour maintenir au chaud des mets ou préchauffer de la vaisselle. Toute autre utilisation (cuisson, décongélation) est interdite et dangereuse.

Comment régler la température ?

Ouvrez le tiroir, tournez le sélecteur rotatif (visible uniquement quand le tiroir est ouvert) sur la température souhaitée entre 30 et 70 °C. La position zéro éteint l'appareil. Le voyant en façade indique la mise sous tension.

Faut-il préchauffer le tiroir avant utilisation ?

Oui, il est recommandé de préchauffer le tiroir vide pendant au moins deux heures à température maximale pour éliminer les résidus de fabrication. Ensuite, pour un usage normal, le temps de préchauffage dépend de la charge et du réglage (environ 30 min pour 6 personnes à 60 °C).

Comment ouvrir le tiroir ?

Pour ouvrir et fermer le tiroir, appuyez délicatement au milieu du panneau frontal comme indiqué dans la figure de la notice. Ne forcez pas sur les côtés.

MODE D'EMPLOI DWD7400W DE DIETRICH

Décovrir les produits De Dietrich, c'est éprover des emotions uniques.

L'attrait est immédiatès le premier regard. La qualité du design s'illustre par l'esthetique intemporelle et les finitions soignées rendant chaque objet élégant et raffiné en parfaite harmonie les uns avec les autres. Vient ensuite l'irrésistantile envie de toucher.

Le design De Dietrich capitalise sur des matériaux robustes et prestigieux ; l'authentique est privilégiié. En associant la technologie la plus evoluée aux materiaux nobles, De Dietrich s'assure la réalisation de produits de haute facture au service de l'art culinaire, une passion partagée par tous les amoureux de la cuisine. Nous vous souhaitons beaucoup de satisfaction dans l'utilisation de ce nouvel appariel.

En vous remerciant de votre confiance.

Protection de l'environnement 3
Description du tiroir chauffant 4
Conseils de sécurité 5
Installation 6
Encastrement 7
Utilisation du troir chauffant 8
Entretien et nettoyage 11
Service consommateurs 12

1 PROTECTION DE L'ENVIRONNEMENT

Les matériaux d'emballage de cet apparéil sont recyclables. Participez à leur recyclage et contribuez ainsi à la protection de l'environnement en les déposant dans les conteneurs municipaux prévus à cet effet.

Le symbole sur le produit ou son emballage indique que ce produit ne peut être traité comme déchet menager. Il doit plutôt être remis au point de ramassage concerné, se chargeant du recyclage du matériel électrique etlectronique. En vous assurant que ce produit est éliminé correctement, vous favorisez la prévention des conséquences négatives pour l'environnement et la santé humaine qui, sinon, seraient le résultat d'un traitement inapproprié des déchets de ce produit. Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec le bureau municipal de votre région, votre service d'élimination des déchets menagers ou le magasin où vous avez acheté le produit.

1. Sélecteur de température + interrupteur
2. Voyant de mise sous tension en façade
3. Tiroir à vaisselle
4. Fond de tiroir en verre trempé

Conservez cette notice d'utilisation avec votre apparéil. Si l' apparéil avait été vendu ou cédé à une autre personne, assurez-vous que la notice d'utilisation l'accompagne.

Merci de prendre connaissance de ces conseils avant dinstaller et d'utiliser votre tiroir chauffant. Ils ont été rédigés pour votre sécurité et celle d'autrui.

Ce tiroir chauffant a été unconçu pour être utilisé par des particuliers dans leur lieu d'habitation. Utiliser l'appareil exclusivement pour maintainir des mets au chaud ou pour chauffer de la vaisse. Toute autre utilisation est interdite et peut être dangereuse. Le fabricant se dégage de toute responsabilité en cas d'utilisations non conformes.

N'utilisez cet apparéil qu'après encastrement. Seul l'encastrement permet d'éviter tout risque de contact avec les composants sous tension.

N'ouvre eneldom cas la carrosserie de l'appareil.

L'enceinte du tiroir chauffant peut atteindre 70^ suivant la température choisis et la durée d'utilisation. Pour enlever la vaisse l'chaude, utilisez des maniques ou des gants.

Ne montez et ne vous asseyez pas sur le tiroir ouvert. Les rails téléscopiques seraient endommages. La capacité de charge du tiroir est de 20kg maximum.

Ne rangez pas de écipient en plastique ou d'objets inflammables dans l'appareil. Ils pourraient fondre ou prendre feu à sa mise en marche.

L'appareil n'est pas prévu pour être utilisé par des enfants ou des personnes handicapées sans surveillance. Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil.

Avant d'effectuer le branchement, s'assurer que les fils de votre installation électrique sont d'une section suffisante pour alimenter normalement l'appareil. Le fusible de votre installation doit être de 10 ampères.

Il faut prévoir dans le circuit d'alimentation un dispositif de coupure bipolaire dont l'ouverture des contacts est supérieure à 3 mm.

Le raccordement électrique est à réaliser avant la mise en place de l'appareil dans le meuble.

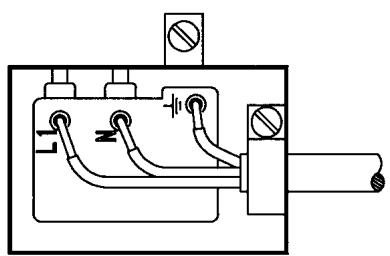

Le tiroir doit être branché avec un cable d'alimentation (normalisé) à 3 conducteurs de 1mm^2 ( 1ph + 1N + terre ) qui doivent être raccordés sur réseau 220 - 240V monophasé par l'intermédiaire d'une prise de courant 1ph + N + terre normalisé CEI 60083 ou conformément aux règles

d'installation. Le fil de protection (vert/jaune) est relié à la borne de l'appareil et doit être relié à la terre de l'installation.

Dans le cas d'un branchement avec prise de courant, celle-ci doit rester accessible après l'installation de l'appareil.

Le neutre du tiroir chauffant (fil bleu) doit être raccordé au neutre du réseau.

Si le cable d'alimentation est endommagé, il doit être remplace par un cable équivalent (H05RNF 3 × 1 ~mm^2 ) disponible auprès du service après-vente.

ATTENTION : Si le tiroir chauffant présente une quelconque anomalie, débranche l'appareil ou enlevez le fusible correspondant à la ligne de branchement du tiroir.

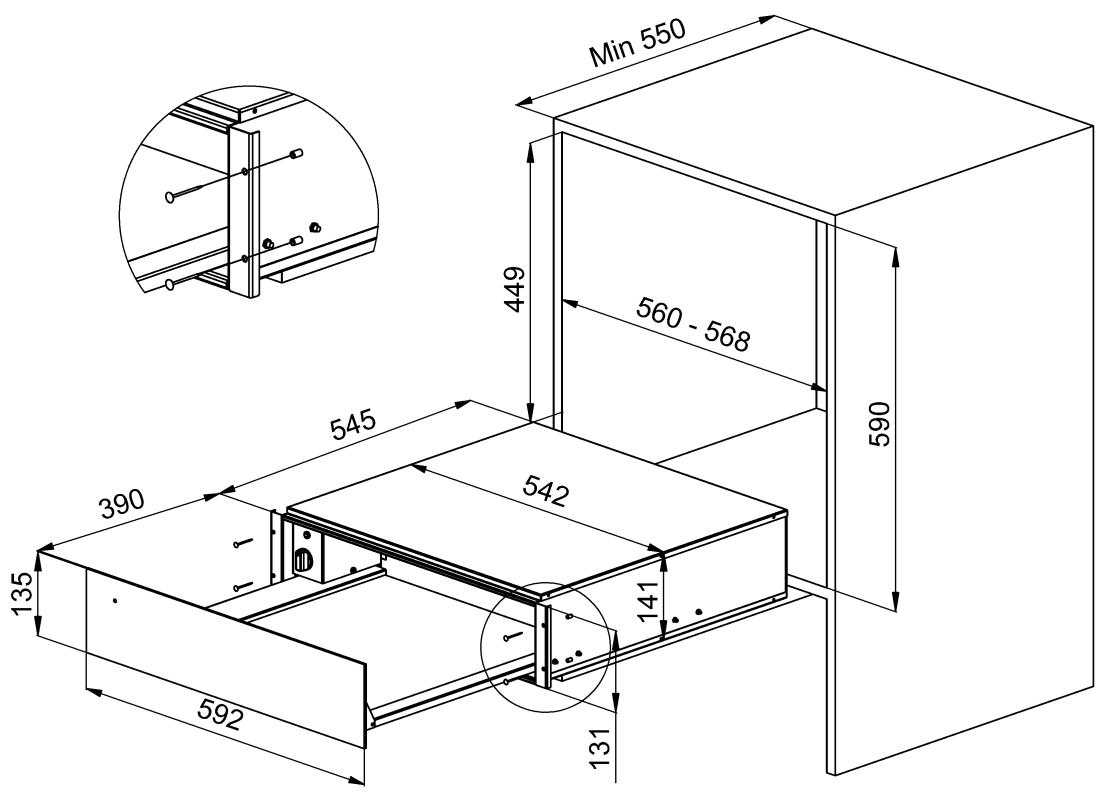

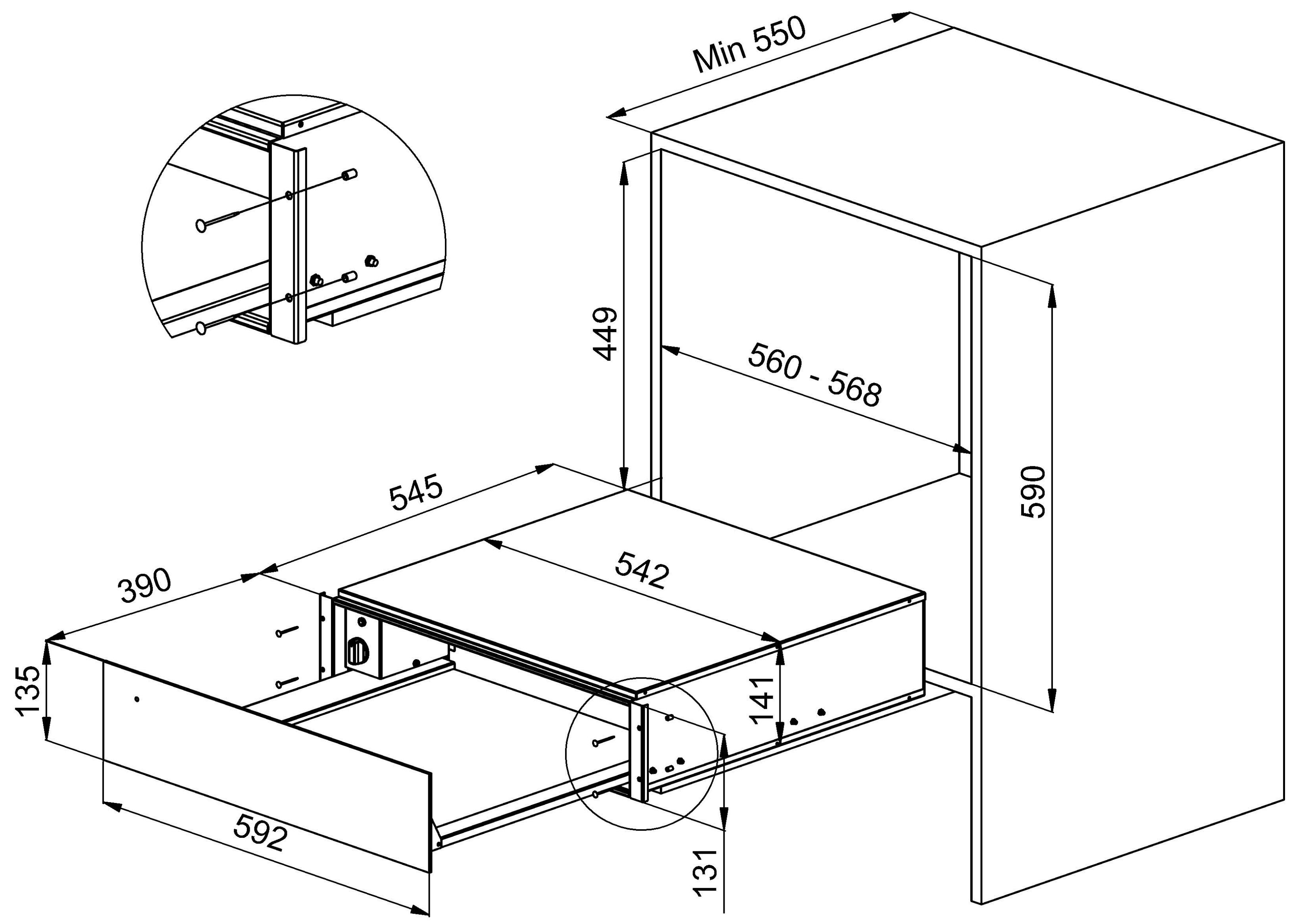

Enoncez l'appareil dans la niche du meuble. Vérifiez que la carrosserie de l'appareil soit bien positionnée.

Ouvrez le tiroir et fixez l'appareil aux parois latérales du meuble avec les 4 vis et les 4 entreprises livrées.

DWD7400

INFORMATION PREALABLE

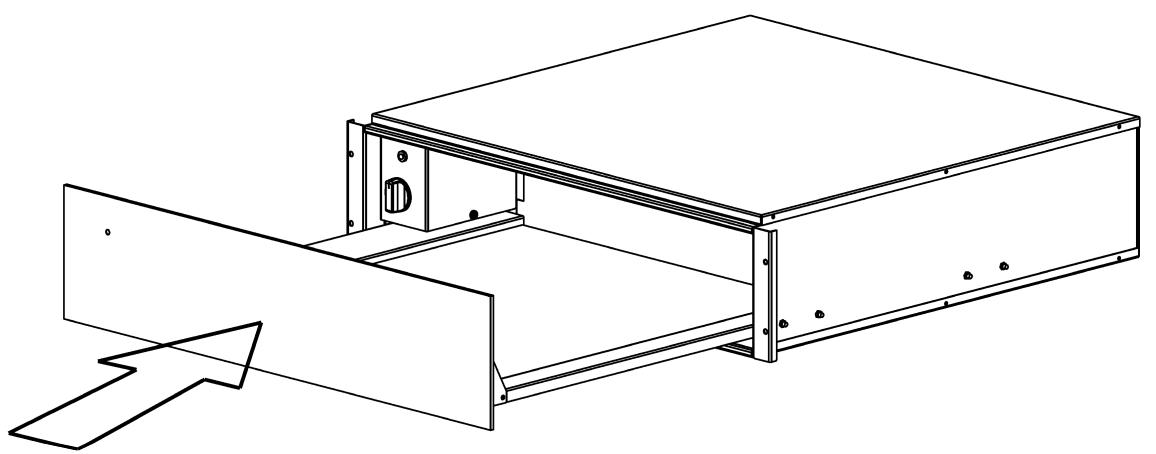

Pour ouvrir et fermer le tiroir, appuyez delicatement au milieu du panneau frontal comme le montre la figure.

Nettoyez la surface à l'aide d'un chiffon humide, puis essuyez.

Préchauffez le tiroir vide pendant au moins deux heures ; tournez le bouton de réglage de la température sur le maximum afin d'éliminer les résidus de graisse, d'huile ou de résines industrielles qui pourraient dégager des odeurs désagréables pendant le chauffage de la vaissette. Aéréz la piece.

Après avoir terminé ces opérations, l'appareil est prét à l'emploi.

Dans le tiroir chauffant, vous pouvez préchauffer de la vaisselle ou maintainir des aliments au chaud.

L'appareil dispose d'un système de chauffage à air chaud. Un ventilateur répartit la chaleur de la résistance dans le tiroir. La vaissele est réchauffée uniformément et rapidement grâce à la circulation d'air.

Une grille de protection évite le contact avec la résistance et le ventilateur.

Evitez de faire glisser la vaisse dans le tiroir chauffant car elle pourrait rayer le fond.

Vous disposez d'un sélecteur de température/interrupteur Marche/Arrêt. Il n'est apparent que lorsque le tiroir est ouvert. Lorsque le tiroir est fermé, le voyant situé sur le devant de l'enceinte vous permet de voir si l'appareil est en marche.

SELECTION DE LA TEMPERATURE

Le sélecteur de température permet de régler une température comprise entre 30 et 70^ .

Sur l'échelle de température, voici les importantes températures pour le type de vaisselle utilisé :

• 40^ C : pour les tasses ou les verres. Versées dans des tasses ouverres préchauffés à cette température, les boissons chaudes conservent leur chaleur plus longtemps et le recipient peut être touché sans se brûler.
• 60^ C : pour les assiettes et les plats. Les mets disposés sur des assiettes ou plats préchauffés conservent leur chaleur. Les assiettes et plats peuvent cependant être touchés sans risquer de se brûler.

Nous recommendons de ne pas maintainir les mets au chaud pendant plus d'une heures.

TEMPS DE PRECHAUFFAGE

Le temps de préchauffage est fonction de plusieurs facteurs :

• matériel et epaisseur de la vaissele
• charge
  disposition de la charge
  réglage de la température

Il est donc impossible de donner des valeurs toujours vérifiables.

Quelques repères :

Pour un réglage de température de 60^ , le rechauffage homogène :

• de la vaisse l'expérience à un repas pour six personnes est d'environ 30 min.
• de la vaisselle nécessaire à un repas pour douze personnes est d'environ 40 min.

Vous déterminerez vous-même avec l'expérience qu'elle durée est la plus appropriée pour votre vaisse.

Les exemples suivants sont disponibles à titre indicatif :

DWD7400

Les quantités sont déterminées par le volume.

Vaissselle pour 6 personnes :

6grandesassiettes 28cm
6 assiettes à soupe Ø 22 cm
1 saladier 22 cm
1 saladier 20 cm
1 saladier 0 18 cm
2 plats à viandes 36 cm

ou 16 grandes assiettes
+8bols 010cm

ou 24 assiettes à soupe Ø 22 cm

ou 40 bots

ou 60 tasses

ou…

Avant tout entretien, arrêtez l'appareil et laissez-le refroidir.

Nettoyez toutes les surfaces uniquement avec une éponge, du produit de vaisselle et de l'eau chaude. Séchez ensuite avec un chiffon doux.

N'utilisez pas de nettoyeurs haute pression ni de nettoyeurs à jet de vapeur.

L'emploi de produits abrasifs, d'alcool ou de diluant est déconseillé; ils sont susceptibles de détériorer l'appareil.

Nettoyez la façade en verre avec un nettoyeur pour vitres et un chiffon doux. Ne pas utiliser de racloir à verre.

Les parties en inox sont sensibles aux rayures et aux coupures. Utilisez un détergent spécial inox non abrasif.

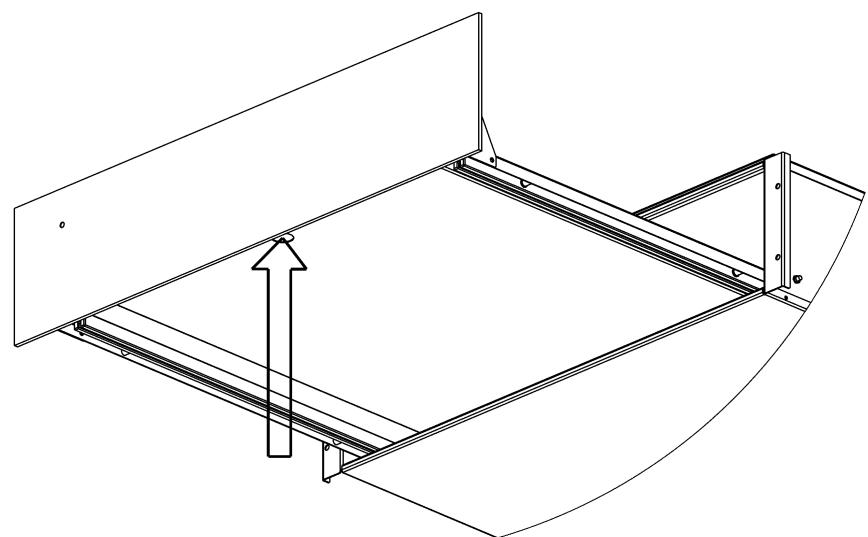

Le fond du tiroir est amovable (voir schéma ci-dessous), il est conseillé de le nettoyer après maintien au chaud de mets, en prénant soin de le laisser refroidir.

Vous éviterez ainsi la formation de dépôts et facilititez le nettoyage.

• Pour nettoyer le verre trempe, utilisez un chiffon propre, de l'essuie-tout et du détergent liquide ou un produit d'entretien spécifique pour verre trempe.
• N'utilisez jamais de produits abrasifs, d'eau de Javel, de sprays nettoyants pour four, de tampons à récurer.

Pour en savoir plus sur nos produits ou nous contacter, vous pouvez :

consulter notre site :

www.dedietrich-electromenager.com

nous écrire à l'adresse postale suivante:

Service Consommateurs DE DIETRICH

5, avenue des Béthunes

CS69526 SAINT OUEN L'AUMONE

95060 CERGY PONTOISE CEDEX

» nous appeler du lundi au vendredi de 8h30 à 18h00 au :

0 892 02 88 04

Service 0,50 € / min

• prix appel

Service fourni par Brandt France, S.A.S.

AU CAPITAL DE 100.000.000 euros

RCS Nanterre 801 250 531

INTERVENTIONS FRANCE

Les évventuelles interventions sur votre apparéil doivent être effectuées par un professionnel qualifié dépositaire de la marque. Lors de votre appel, afin de facilititer la prise en charge de votre demande, munissez-vous des références complètes de votre apparéil (référence commerciale, référence service, numéro de série). Ces renseignements figurent sur la plaque signalétique.

Vous pouvez nous contacter du lundi au samedi de 8h00 à 20h00 au :

09 69 39 34 34

Service gratuite
