Type de produit	Enceinte bibliothèque (bookshelf) 2 voies
Marque	Klipsch
Modèle	RP160M
Impédance	8 ohms
Sensibilité	96 dB (estimation)
Réponse en fréquence	45 Hz - 25 kHz (estimation)
Puissance admissible (continue/ crête)	100 W / 400 W (estimation)
Dimensions (H x L x P)	39,9 x 20,4 x 28,9 cm (estimation)
Poids net (unité)	7,1 kg (estimation)
Technologie de pavillon	Oui, pavillon tractrix
Connectique	Bornes jumelées (bi-câblage possible)
Positionnement recommandé	Distance entre enceintes 1,8 à 4,6 m, à au moins 61 cm des murs
Entretien	Dépoussiérage occasionnel, grille nettoyable à l'aspirateur
Précautions de sécurité	Éviter la surcharge de l'amplificateur, volume excessif dangereux pour l'ouïe
Accessoires fournis	Notice d'utilisation, barrette de liaison pour bi-câblage
Garantie	Enregistrement en ligne conseillé, conservé le reçu

FOIRE AUX QUESTIONS - RP160M KLIPSCH

Quelle est la distance idéale entre les deux enceintes RP160M ?

Klipsch recommande une distance de 1,8 à 4,6 m entre les enceintes, avec au moins 61 cm de recul par rapport aux murs. Pour une écoute optimale, la position d'écoute doit être située à environ 1 à 1,5 fois cette distance.

Comment brancher correctement les enceintes RP160M à l'amplificateur ?

Utilisez du fil d'enceinte de diamètre minimum 1,3 mm (16 AWG). Reliez la borne rouge (+) de l'enceinte gauche à la borne rouge (+) de la voie gauche de l'amplificateur, et la borne noire (-) à la borne noire (-). Répétez pour l'enceinte droite. Assurez-vous qu'aucun fil dénudé ne touche une autre borne pour éviter un court-circuit.

Puis-je utiliser le bi-câblage avec les RP160M ?

Oui, les RP160M sont équipées de bornes jumelées. Pour un bi-câblage, retirez la barrette de liaison entre les bornes. Pour un branchement standard avec un seul câble, la barrette doit rester en place.

Quelle puissance d'amplificateur est recommandée pour les RP160M ?

Les enceintes Klipsch sont très efficaces (sensibilité élevée) et fonctionnent avec une large gamme d'amplificateurs. Évitez de surcharger l'amplificateur car cela pourrait endommager les enceintes. Consultez votre revendeur si nécessaire.

Comment nettoyer les enceintes RP160M ?

Il suffit de les dépoussiérer occasionnellement. N'utilisez jamais de produits abrasifs ou solvants. Pour les grilles, utilisez la brosse d'un aspirateur.

Puis-je monter les RP160M au mur ?

Les RP160M sont des enceintes bibliothèque conçues pour être posées sur une étagère ou un support. Le manuel ne fournit pas d'instructions de montage mural pour ce modèle. Utilisez les trous prévus pour les fixations si disponibles, mais le trou en poire n'est pas destiné à un montage au plafond.

Quel est l'impédance des enceintes RP160M ?

L'impédance est de 8 ohms, ce qui les rend compatibles avec la plupart des amplificateurs Hi-Fi.

Faut-il enregistrer le produit pour la garantie ?

Klipsch encourage l'enregistrement en ligne sur www.klipsch.com/register pour rester informé, mais cela n'affecte pas la garantie. Conservez votre reçu pour toute réclamation sous garantie.

Les RP160M sont-elles adaptées à une utilisation en home cinéma ?

Oui, elles peuvent servir d'enceintes avant gauche/droite dans un système home cinéma. Klipsch propose également une enceinte centrale et des surrounds compatibles pour un ensemble complet.

Que faire en cas de son déformé ou de distorsion ?

Vérifiez d'abord que les connexions sont bien serrées et que les fils dénudés ne se touchent pas. Réduisez le volume de l'amplificateur. Une distorsion peut indiquer une surcharge de l'amplificateur ou un problème de source. Assurez-vous que l'amplificateur n'est pas en clipping.

MODE D'EMPLOI RP160M KLIPSCH

1) le standard, l'étalon, le repère utilisé à des fins de comparaison
2) la concretisation du son légendaire de Klipsch

En 1946, Paul W. Klipsch a révolutionné l'industrie du son en créant notre technologie exclusive de pavillon et en établissant les principales acoustiques sur lesquels repose notre son caractéristique tant prisé. Aujourd'hui, nous restons fidètes à la vision de PWK et incorporons pres d'un siècle de sueur et de génie dans chaque produit que nous fabriquons. Ces enceintes sont le résultat de nos décennies d'obsession pour cette perfection sonore. Découvre la puissance, le détail et l'émotion des enceintes Reference de Klipsch.

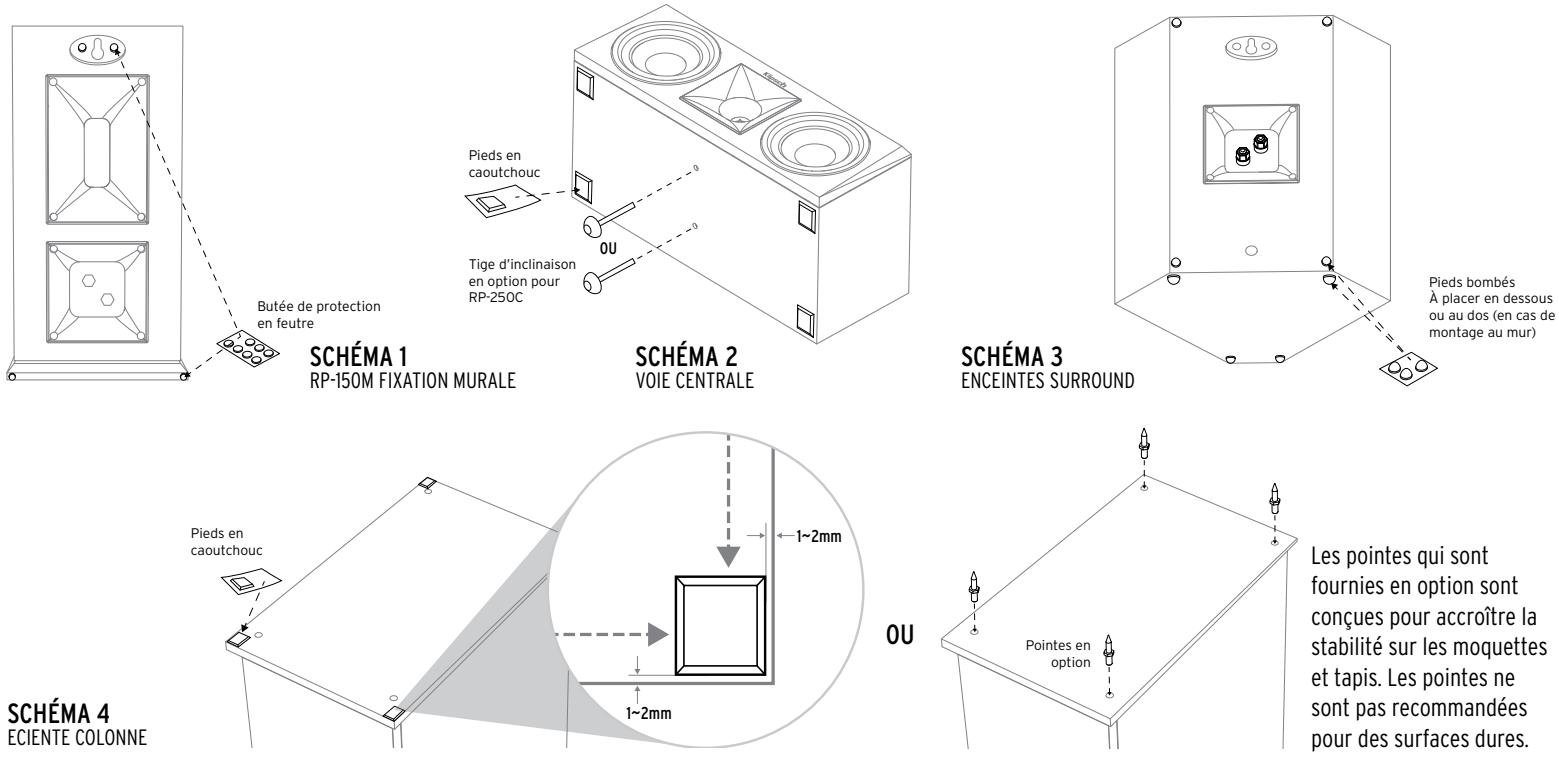

Certaines enceintes Klipsch ont des pieds et d'autres accessoires qu'il pourra falloir installer avant l'utilisation. Veuillez vous reporter aux schémas 1, 2, 3, et 4 pour l'installation.

POSITIONNEMENT DANS LA PIECE

Enceintes des voies principales gauche et droite - Pour obtenir les membres résultats, Klipsch Group, Inc. (KGI) suggere de placer vos enceintes à une distance de 1,8 à 4,6 m l'une de l'autre, et à au moins 61 cm des murs de la pièce. Elles peuvent également être légèrement tournées l'une vers l'autre pour une meilleure restitution stéreo. La position d'écoute devrait se situer à environ 1 à 1,5 fois la distance séparant les enceintes. Reportez-vous aux figures 1 et 3 pour le branchement et le positionnement.

Enceintes de voie centrale - Les enceintes de voie centrale sont conçues pour diffuser les dialogues et lessons principaux de manière à ce qu'ilssemblent provenir de l'écran video. Les enceintes devraient par conséquent être placées aussi presque que possible de l'écran, de préférence directement au-dessus ou en dessous de l'écran. Reportez-vous aux figures 1, 2 et 3 pour le branchement et le positionnement.

Enceintes des voies surround arrêté – Les enceintes surround Klipsch WDST devraient être placées à environ 60 cm au-dessus de la position d'écoute. Généralement, cela correspond à une hauteur d'environ 1,50 m à 2,10 m au-dessus du sol. Les enceintes surround devraient être placées sur les murs directement adjacents à la position d'écoute. Une autre option consiste à les installer sur le mur situé derrière la position d'écoute. Le positionnement des enceintes surround dépend des caractéristiques de votre piece. Elles sont conçues pour recréer la sensation d'espace et d'ambiance que fournissant beaucoup des technologies de son surround d'aujourd'hui. Reportez-vous aux figures 1, 3 et 4 pour le branchement et le positionnement.

BRANCHEMENT

Branchement conventionnel - En utilisant du fil d'enceinte d'un diamètre minimum de 1,3 mm (16 AWG), reliez la borne « positive » (+) ROUGE de l'enceinte de GAUCHE à la borne « positive » (+) ROUGE de la voie de GAUCHE de votre amplificateur. Reliez la borne « négative » (-) NOIRE de l'enceinte de GAUCHE à la borne « négative » (-) NOIRE de la voie de GAUCHE de votre amplificateur. Repétéz cette procédure pour brancher toutes les enceintes restantes aux voies appropriées de l'amplificateur. Reportez-vous à la figure 3. Veillez à ce qu'aucun des fils dénudés utilisés pour les branchements ne touche une autre borne, étant donné que cela pourrait provoquer un court-circuit et endommager votre équipement.

Les modèles Reference Première RP-280F, RP-260F, RP-250F et RP-160M sont équipés de bornes de raccordement jumelées. Dans le cas d'un raccord avec un seul cable, la barre de raccord de la borne doit rester en place. Dans le cas d'un raccord double amplification ou à deux câbles (bi-câblage), la barre de raccord de la borne doit être retiree. Veuillez consulter le manuel de votre amplificateur pour de plus amples instructions.

Exigences relatives à l'amplificateur – Les enceintes Klipsch sont extrémement efficaces et fonctionneront aisément avec un large éventail d'amplificateurs. Toutes les enceintes Klipsch ont une impédance de 8 ohms et peuvent fonctionner à très haute puissance avec peu de distorsion. Compte tenu des niveaux sonores élevés que les enceintes Klipsch sont capables de restituer, soyez prudent avec le réglage du volume. Un volume excessif pendant de longues durées peut causeer des dommages irréversibles de l'ouïe. Une surcharge de votre amplificateur pourrait également endommager vos enceintes. Consultez cette revendeur pour vous assurer que votre amplificateur est adapté à votre application. Nous voulons que vous écoutez pendant toute notre vie.

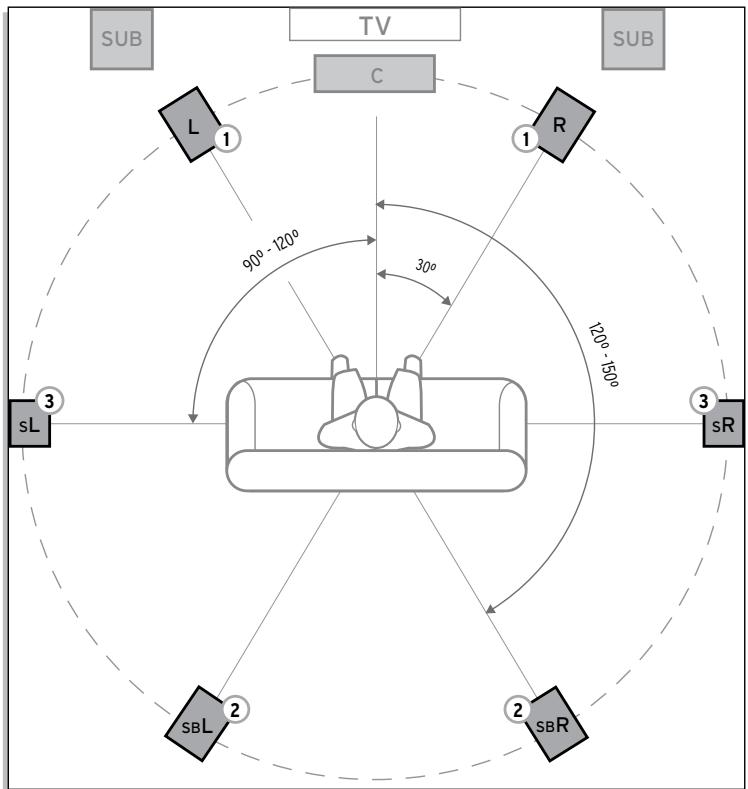

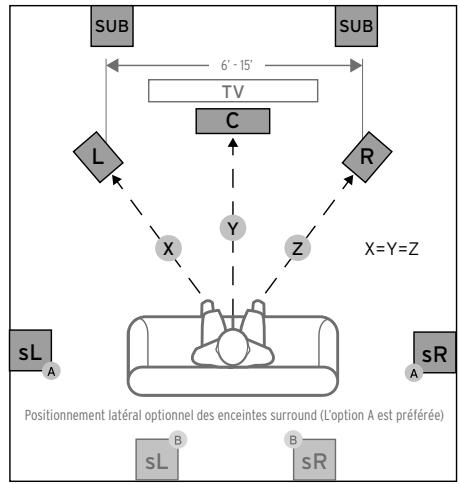

FIGURE 1 POSITIONNEMENT DES ENCEINTES DANS LA ZONE D'ÉCOUTE

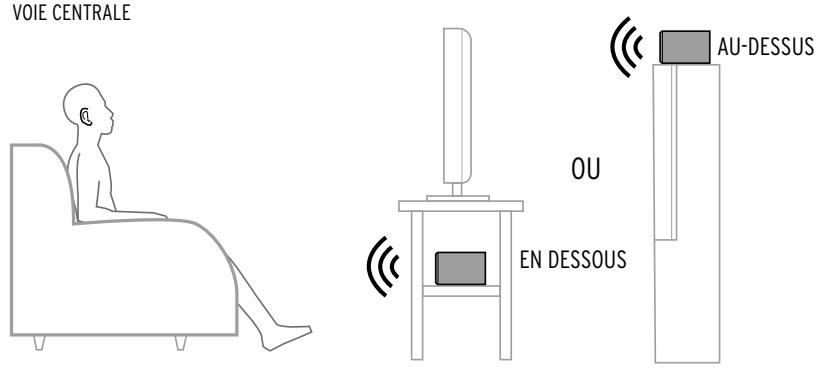

FIGURE 2 VOIE CENTRALE

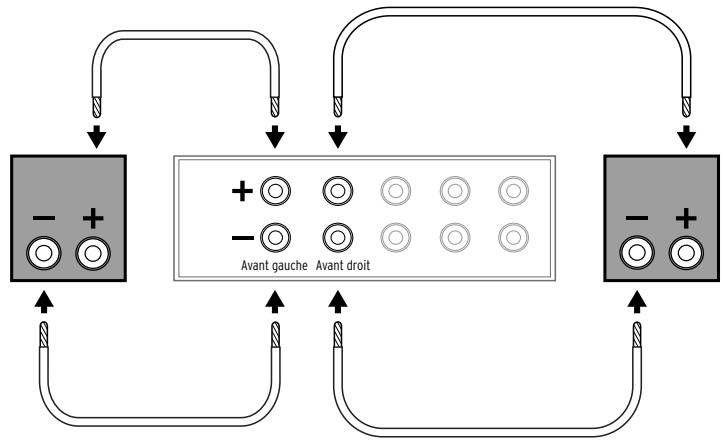

FIGURE 3 BRANCHEMENTS STANDARD

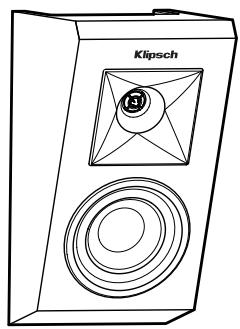

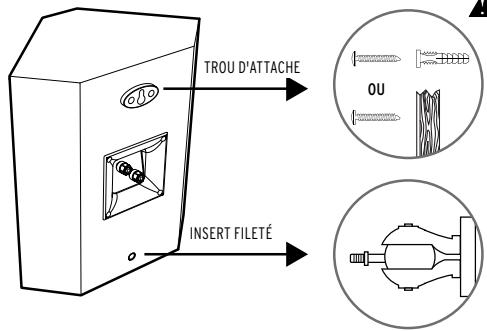

FIGURE 4 MONTAGE MURAL DES ENCEINTES SURROUND
ATTENTION! N'utilise pas le trou en poire pour une installation au plafond

n°10
Vis à bois à très bombe de 6 à 7,5 cm
Visse dans un poteau
mural ou utilisés des chevilles;
gardez 6 mm apparants
3/8:16 × 0.5^ ^* Supports aureus non inclus

RP-280FA

RP-140SA

OBLIGATOIRE

SECONDAIRE

OPTIONNEL

POSITIONNEMENT DES ENCEINTES DANS LA ZONE D'ÉCOUTE

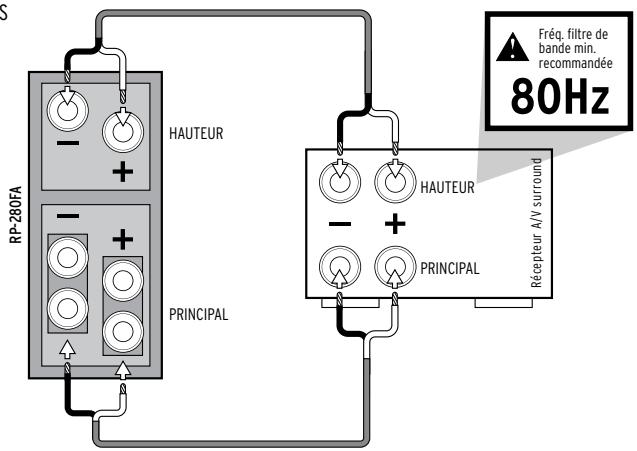

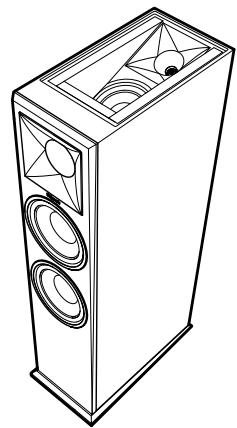

REFERENCE PREMIERE AVEC LA TECHNOLOGIE DOLBY ATMOS®

BRANCHEMENTS
0U

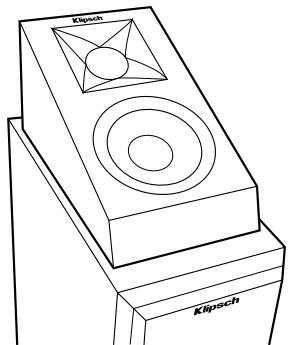

ECIENTE D'ÉLÉVATION

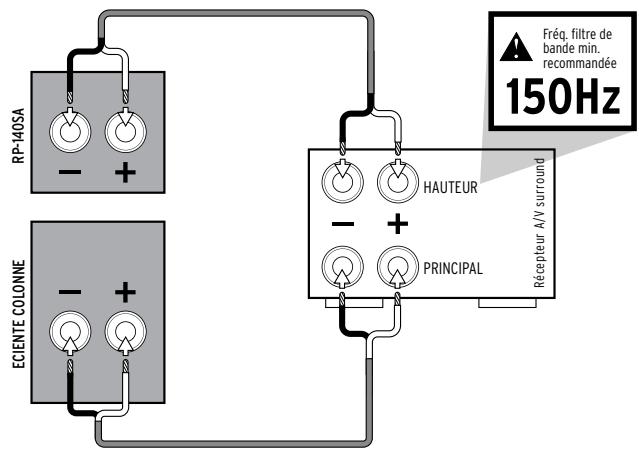

Il est possible d'ajouter le RP-140SA à une installation d'enceintes passive.

N'utilises pas le trou en poir pour une installation au plafond

n°10
Vis à bois à tête bombée de 6 à 7,5 cm
Vissez dans un poteau
mural ou utilisés des chevilles;
garedze 6 mm apparentes

ENTRETIEN ET NETTOYAGE

La seule chose que vous devriez avoir besoin de faire pour vos enceintes est de les épousseter occasionnellement. N'utilise jamais de produits de nettoyage abrasifs ou à base de solvant, ni aucun détergent agressif. Vous pouvez nettoyer les grilles avec la Brosse d'un aspirateur.

ENREGISTREMENT DU PRODUIT

Enregistrez votre produit en ligne à www.klipsch.com/register

• Restez informé des nouveaux produits et des promotions.
• Vos informations personnelles ne seront jamais revenués.
• Ces informations d'enregistrement ne sont pas utilisées à des fins de garantie.

Veuillez conserveur reçu pour toute réclamation au titre de la garantie.
