WD 9004 - Station Météo CROSSE TECHNOLOGY - Notice d'utilisation et mode d'emploi gratuit

Type d'appareil	Station météo
Mesure de la température	Oui, locale
Mesure de l'humidité	Non précisé
Mesure de la pression atmosphérique	Non précisé
Prévisions météo	Basées sur réseau d'antennes et satellite
Nombre d'antennes	Environ 500
Connexion satellite	Oui
Affichage	Non précisé
Alimentation	Non précisé
Portée de transmission	Non précisé
Installation	Chez vous (usage domestique)
Fonctionnalités supplémentaires	Non précisé
Dimensions	Non précisé
Poids	Non précisé
Compatibilité	Non précisé
Langue du manuel	Français

FOIRE AUX QUESTIONS - WD 9004 CROSSE TECHNOLOGY

Comment installer la CROSSE TECHNOLOGY WD 9004 ?

Pour installer la CROSSE TECHNOLOGY WD 9004, commencez par insérer les piles dans l'appareil. Ensuite, placez-le à l'emplacement souhaité et suivez les instructions du manuel pour le paramétrage initial.

Pourquoi mon appareil ne s'allume-t-il pas ?

Vérifiez d'abord que les piles sont correctement installées et qu'elles ne sont pas usées. Essayez de remplacer les piles si nécessaire.

Comment réinitialiser la CROSSE TECHNOLOGY WD 9004 ?

Pour réinitialiser l'appareil, retirez les piles, attendez environ 1 minute, puis réinsérez-les. Cela devrait rétablir les paramètres d'usine.

Pourquoi les données affichées semblent-elles inexactes ?

Assurez-vous que l'appareil est correctement placé et qu'il n'y a pas d'obstacles bloquant les capteurs. Vérifiez également que les piles sont en bon état.

Comment changer les unités de mesure sur la CROSSE TECHNOLOGY WD 9004 ?

Pour changer les unités de mesure, accédez au menu des paramètres en suivant les instructions du manuel et sélectionnez l'unité de mesure souhaitée.

Mon appareil ne se connecte pas à l'application mobile, que faire ?

Assurez-vous que votre appareil est compatible avec l'application et que le Bluetooth est activé sur votre téléphone. Essayez de redémarrer l'application et de vous reconnecter.

Où puis-je trouver le manuel d'utilisation ?

Le manuel d'utilisation est généralement inclus dans l'emballage. Vous pouvez également le télécharger sur le site web de CROSSE TECHNOLOGY.

Comment entretenir correctement la CROSSE TECHNOLOGY WD 9004 ?

Pour entretenir votre appareil, nettoyez-le régulièrement avec un chiffon doux et évitez d'utiliser des produits chimiques agressifs. Vérifiez également l'état des piles périodiquement.

MODE D'EMPLOI WD 9004 CROSSE TECHNOLOGY

Manuel d'Utilisation

www.starmeteo.fr

{PAGE}

R1307

Changement de temps ou plus concrétement boulevardement ?

Qui aujourd'hui ignore que notre planete connait de profonds boulevements climatiques et donc météorologiques? Au-delà de la simple influence sur notre moral, ces boulevements ont parfois des conséquences beaucoup plus dramatiques. La notion de prévision est donc au cœur des attentes des consommateurs. C'est pourquoit, dans ce contexte ou la météorologie prend une place accrue dans les préoccupations des Français, La Crosse Technology a créé une nouvelle gamme de stations Méterologiques tout à fait révolutionnaires.

Star Météo, la nouvelle gamme de La Crosse Technology pourra afficher jusqu'à 4, 5 ou 6 jours de prévisions météo : c'est une évolution majeure car elle permettra à chaque Français de dispose en permanence de Prévisions fiables!

Les prévisions météo transmises à la station ont été recueillies par des météorologues professionnelles, qui travaillant dans les services officiels et nationaux de plusieurs pays d'Europe. Ces données sont ensuite complètes et ordonnées numérique pour leur utilisation par STAR METEO.

Nos you invitons à découvert en detail le fonctionnement de ces nouveaux produits.

La nouvelle technologie de transmission à distance « IT+ » est une exclusivité mise au point et développée par La Crosse Technology. « IT+ » vous garantir une mise à jour instantanée des données relevantes par vos capteurs extérieurs : suivez vos variations climatiques en temps réel dans votre environnement !

{PAGE}

R1307

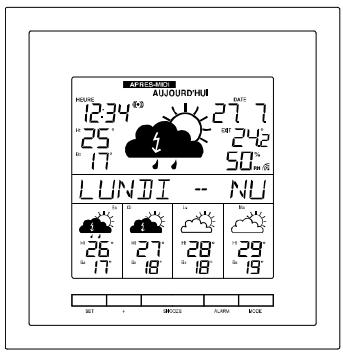

STATION MÉTÉO

FONCTIONNALITÉS :

STATION METEO

Heure et date radio pilotées par le signal STAR METEO Affichage des heures et minutes ; secondes défilantes
- Calendrier avec affichage jour / date
Réglage d'une alarme de réveil avec répétition (Snoopze)
- Prévision météo quotidienne et des 4 jours à partir avec détaïl de la prévision du matin, de l'après midi, de la"Soirée et de la nuit à l'aide de 36 icones météo
- Menu défilant indiquant sous forme de texte les prévisions météo détaillées, pour la journée en cours et les 4 jours suivants, avec ou sans détail par 1/4 de journées
Choix de la vitesse de défilament du texte météo (de 1 à 4)
- Affichage permanent des mini/maxi de températures prévus pour la journée en cours et pour les 4 jours suivants
Paramétrage du département selon la localisation de l'utilisateur
- Alarme de tempête matérialisée par un signal sonore et un texte météo
- Affichage des températures en degrés Celsius (°C) et du taux d'hygrométrie en %RH
Réglage du contraste de l'écran LCD
Témoin d'usure des piles
- Affichage d'une icône de

Icones différentes selon la qualite et la puissance de reception.

Transmission sans fil toutes les 4 secondes des température et hygrométrie locales, par ondes 868 MHz, via un transmetteur à installer par l'utilisateur (Technologie IT+)
Se pose sur une table ou se fixe au mur

EMETTEUR EXTERIEUR

Transmission à distance des température et hygrométrie extérieures vers la station météo par ondes 868 MHz
- Affiche alternatively les relevés de température et d'humidité sur le LCD
Support mural
- Installer l'émetteur à l'abri du rayonnement solaire pour recueillir une température et un taux d'hygrométrie ambiantes, et non de rayonnement, mais aussi de la pluie
- Ce transmetteur est résistant à l'eau mais n'est pas étanche aux eaux ruiselantes ou aux plongées!

INSTALLATION :

Afin d'assurer le bon fonctionnement de votre produit « Star Méto » il est important de respecter les différentes étapes de mise en œuvre ci-après exposées.

La technologie compliquée mise en œuvre pour assurer le bon fonctionnement de votre station nécessite de bien respecter les étapes d'installation, requiert de la patience et du bon sens.

1. Commencez par installer les piles dans l'émetteur (voir "Installation et remplacement des piles de l'émetteur Thermo-hygro local" ci-dessous).
2. Dans un laps de temps maximum de 2 minutes qui suivant la mise sous tension de l'émetteur, installez les piles dans la Station Météo (voir le paragraphe "Installation et remplacement des piles de la Station Météo" ci-dessous).
3. N'ACTIVEZ AUCUNE TOUCHE car la station mété démarre une phase de synchronisation avec d'une part le transmetteur extérieur, d'autre part les ANTENNES RELAIS activées par le satellite. Cette phase de synchronisation durable environ 40-70 minutes.
4. Une fois que les piles sont en place, tous les segments du LCD s'affichent brièvement. Ensuite, l'heure (sous la forme « 0:00 ») s'affiche. Le reste des données s'affiche sous la forme « -- ». Si ces informations ne s'affichent pas sur l'écran LCD dans les 60 secondes qui suivant la mise en place des piles, retirez les piles dans la station et dans le transmetteur et attendez au moins 3 minutes avant de les réinsérer. Reconnendez à l'étape 1 ci-dessus.
5. Si les segments s'affichent sur I'ecran LCD, la Station Meteo commence immediatement a recevoir

le signal de l'émetteur extérieur. La température et l'hygrométrie extérieures devraient alors s'afficher sur l'écran de la Station météo. Si la température et l'hygrométrie extérieures ne s'affichent pas dans les 3 minutes qui seront l'insertion des piles, retirez les piles de tous les appeareils et recommencerce à partir de l'étape 1.

1. Pour assurer une bonne transmission 868MHz, la distance entre la Station Météo et l'émetteur ne doit pas excéder 100m en champ libre (voir les paragraphs "Mise en place" et "Réception 868 MHz").
2. Au bout de la période de synchronisation (40 à 70 minutes environ) l'heure et la date sont mises à jour.
3. La réception des prévisions météo par défaut ainsi que le texte météo affiché sont ceux de Paris (département « 75 » qui clignote à la place des données extérieures). L'affichage par défaut se fera selon le schéma ci-dessous :

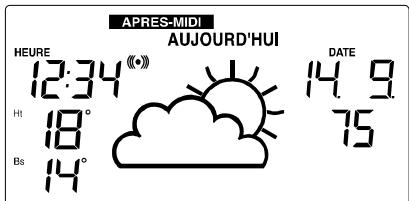

L'affichage ci contre est celui que vous verrez sur la station juste avant le réglage de votre département (75 clignote et texte météo défilant).
Un affichage partiel est donc un affichage normal.

Il faut alors rentrer dans le menu de réglage de votre département (voir le paragraphe "Choix du département selon la localisation de la station"

1. Dans un déali normalement maximum de 6 heures, les prévisions météo de votre département sont s'afficher. Etès lors, estre reçues automatiquement sans que vous ayez à effectuer la moindre opération.

LES POINTS SUIVANTS DOIVENT IMPERATIVEMENT etre pris en compte lors de I'installation.

La réception des données se fait généralement selon les indications ci-dessus. Toutefois en raison de la multiplication des signaux électroniques et de la nécessité de calage de la fréquence, il se peut que la réception ne sa fasse pas du premier coup. C'est pourquoit, nous conseillons d'attendre 36 heures après l'insertion des piles pour diagnostiquer une non-reception.
La réception du signal STAR METEO peut aussi dépendre de l'emplacement de la station dans une bâtisse. La déplacer permet souvent la captation du signal en cas de difficulté de réception dans une pièce.
- La connexion de votre station au réseau STAR METEO est avéréeès lors que l'heure, et la météo par défaut (75) sont reçues. La synchronisation avec le département choisi n'est alors plus qu'une question de temps.
- Dans tous les cas, si le réglage du département n'est pas possible, il convient de ré-initialiser la station.
Si après une 1^ére mise en œuvre ou une réinitialisation, la réception des données météo est partielle (icône de prévision manquante pour le jour en cours ou l'un des jours suivants), ou que l'heure n'est pas affichée, il convient de ressortir les piles de la station de base et de les réinsérer quelques minutes plus tard. Un déplacement au sein de votre habitation est également conseillé.
- RAPPEL : aucune touche ne doit être activée pendant la synchronisation.

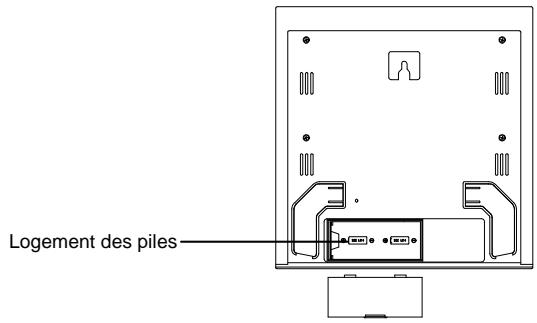

INSTALLATION ET/OU REMPLACEMENT DES PILES DE LA STATION METEO

{PAGE}

R1307

La station météo fonctionne avec 2 piles 1,5V de type C, IEC LR14 incluses.

Pour installer et remplaçer les piles :

1. Presser le cote bas du compartment a piles, puis soulevez le couvercle pour le retarder.
2. Insérez les piles en respectant la polarité (voir le marquage). Merci de bien faire attention à ce point.
3. Replacez le couvercle du compartmente a piles.

INSTALLATION ET/OU REMPLACEMENT DES PILES DE L'EMETTEUR THERMO-HYGRO

L'émetteur Thermo-hygro fonctionne avec 2 piles 1,5V de type AA, IEC LR6. Pour installer et replacer les piles :

1. Retirez le couvercle du compartment à piles en le faisant glisser vers le bas.
2. Insérez les piles en respectant la polarité (voir le marquage).
3. Refermez le couvercle du compartmente a piles.

Remarque :

Lors du remplacement des piles, vérifie que celles-ci ne s'ejectent pas spontanément des contacts. Attendez toujours 2 minutes entre le retrait des piles et leur réinsertion afin d'éviter les problèmes d'initialisation et de transmission.

Lors du remplacement des piles de l'un des apparciels, tous les apparciels (station de base et émetteur) devont être ré-enclenchés en suivant les étapes d'installation. En effet, un code de sécurité désigné par l'émetteur lors de sa mise en marche doit être reçu et enregistré par la station météo dans les trois minutes qui seront sa mise en œuvre pour que l'ensemble fonctionne de concert.

Si cette procédure n'était pas respectée, les données extérieurs locales ne s'afficheraient pas sur la station de base sans que pour autant l'ensemble soit défaillant.

REEMPLACEMENT DES PILES :

Il est recommandé de replacer toutes les piles tous les ans afin d'assurer une précision optimale de tous les apparils.

Participez à la protection de l'environnement. Rapportez les piles usées à un centre de collecte.

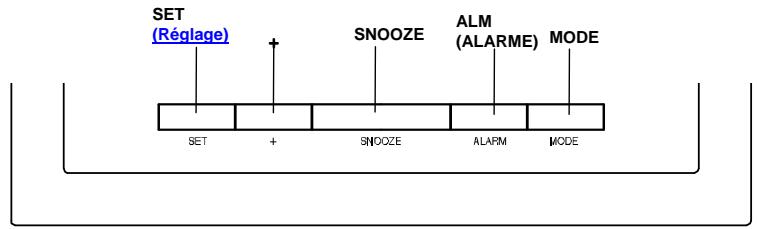

TOUCHES DE FONCTION :

Station Météo :

La station météo dispose de cinq touches de fonction facies d'utilisation.

Touche SET (Réglage)

Utilisée pour acceder aux fonctions suivantes :
- Permet de fixer et d'afficher l'endetroit (le département) où la station est installée
- Consultation de la dernière heures de réception des prévisions météo,
- Permet de consulter les heures de réception des prévisions météo selon le département fixé.
- Contraste de l'écran
- Sélection de la vitesse de défilament du texte météo
- Permet l'activation (AVIS ON) ou la désactivation (AVIS OFF) de l'alarme de tempête (activée par défaut)

Touche +

Utilisée pour basculer entre les affichages de température interieure, la date, et les secondes défilantes
- Modifier les valeurs du contraste de l'écran LCD, le format du calendrier, la sélection de la vitesse de défilament du texte météo et permet l'activation ou la désaction de l'alarme de tempête.
- Sélectionner le département de résidence de la station

Touche SNOOZE (Répétition de l'alarme)

• Permet d'activer/désactiver la fonction "snoopze"
  En maintainant la pression pendant 2 secondes sur cette touche, vous pourrez arreter la sonnerie en cours

Quitter la fonction de réglage

Touche ALM (Alarme)

Pour afficher l'heure de l'alarme et simultanément activer/désactiver (ON/ OFF) l'alarme ()
Pour entrer dans le reglage de l'alarme (()) , appuyez sur la touche pendant 3 secondes environ
Pour désactiver l'alarme

Touche MODE

Pour basculer entre

• un affichage défilant des prévisions météo pour la journée en cours et les 4 jours suivants
• un affichage défilant des prévisions météo avec détaill par 1/4 de journées
• un affichage défilant pour les journées complètes

HEURE ET DATE PILOTEES VIA SATELLITE

L'heure et la date sont transmises et actualisées plusieurs fois par jour par un satellite. Notre station météo recoit ces informations pour afficher l'heure exacte, été comme hiver.

Dés que la température et l'hygrométrie extérieures sont affichées à l'écran de la station météo, la réception de l'heure et de la date radio pilotées via le signal Star Méteo commence. Dans un réseau moyen d'environ 40 à 70 minutes, l'heure et la date justes devraient s'afficher à l'écran de la station. Le bon affichage de l'heure et de la date est indispensable au processus de réception.

DIFFUSION ET PUISSANCE DE RECEPTION

La diffusion couvre 95% de la population française, grâce à 500 émetteurs répartis sur l'ensemble du territoire national. En 2007, la Corse ne sera pas encore couverte par les produits STAR METEO. Par contre la diffusion se fait déjà sur Monaco.

Il faut noter que certaines valles très encaissées, notamment dans les Hautes Alpes ou au cœur du Massif Central (dans les environs du Larzac), reçoivent les ondes de façon très aléatoire.

La qualité de réception des apparèils est accrue pendant la nuit, notamment sur la plage horsère de 00h00 à 6h00. Le climat extérieur, par contre, peut influer sur la qualité de réception :

• Un temps très bouché (brouillard dense, fortes chutes de pluie ou de neige), va compliquer la réception (interfééré).
• De la même façon, un temps particulièrement clair (très dégagé), ou un temps qui accroit la pollution atmosphérique vont avoir un effet négatif sur la qualité de réception.

L'influence positive : entre les extrêmes cités ci-dessus, c'est-à-dire un temps moyennement nuageux sera alors porteur de l'onde.

La diffusion se fera donc sur l'ensemble du territoire national (hors Corse), mais il se peut que certaines cordures frontalières soient involontarlement « arrosées » . Nous ne pouvons néanmoins pas garantir la réception des ondes en dehors des frontières du territoire métropolitain.

{PAGE}

R1307

Pour suivre la qualité de réception, l'une des 3 icones de réception du signal satellite s'affiche :

Réception optimele

Bonne réception

Réception difficile

Cette icône est fixe entre deux réceptions, et clignote lorsqu'la station est à la recherche du signal.

PROGRAMMATION MANUELLE

La programmation peut être modifiée manuellement en Maintenant la pression sur la touche SET pour procéder aux réglages du besoin du département, du contraste de l'écran LCD et de la vitesse de défilément du texte météo.

CHOIX DU DEPARTEMENT SELON LA LOCALISATION DE LA STATION

Lorsque la connexion au signal Star Météo est réussie, « 75 » clignote à l'écran. Les prévisions météo de PARIS (correspondantes au département 75), s'affichent par défaut.

Pour régler votre département, appuyer sur la touche SET en maintainant la touche enforcée pendant 3

seconds. Une fois rentré dans le menu, le département 75 clignote à nouveau, sous la mention

« DEPT »: faites alors défiler les départements de votre zone de réception en appuyant sur « + ». Lorsque le département de votre choix est affché, appuyer 5 fois de façon brève sur le bouton « SET » pour quitter la fonction de réglage et revenir sur l'affichage principal (ou attendez la période de temporisation de 15 secondes).

NE PLUS TOUCHER A AUCUN BOUTON.

La phase de mise à jour des prévisions météo à l'échelle de votre département démarre.

Vous recevrez les prévisions météo dans un délambda de 6 HEURES après le réglage de votre département. Entre temps, il est normal que les icônes de prévisions ainsi que les mini/maxi de températures aient disparus de votre écran car il s'aqissait

{PAGE}

R1307

des données par défaut du département 75.

De maniere générale, si le réglage du département n'est pas possible, il convient de ré-initialiser la station (données non reçues dans leur totalité).

CONTRASTE DE L'ECRAN LCD :

Le contraste de l'écran LCD est régable sur 8 niveaux, selon les besoin de l'utilisateur (le niveau par défaut est "Icd 5"). Pour régler le contraste au niveau désiré :

1. A partir de l'affichage principal, appuyez sur la touche SET pendant 3 secondes pour entrer dans la fonction de réglage
2. Lorsque le département clignote (à la place de la température extérieure), appuyez encore 3 fois de façon brève sur la touche SET
3. « LCD - « clignote alors à l'écran. Utilisez la touche + pour sélectionner le niveau de contraste désiré.
4. Appuyez ensuite 3 fois sur la touche SET pour confirmer le réglage et sortir de la fonction de réglage.

VITESSE DE DEFILMENT DU TEXTMETEO :

La vitesse de défilament du texte météo est réglabe de 1 à 4 (1 étant un défilament lent, et 4 le défilament le plus rapide – réglage sur la vitesse 2 par défaut). Pour régler la vitesse de défilament :

1. A partir de l'affichage principal, appuyez sur la touche SET pendant 3 secondes pour entrer dans la fonction de réglage.
2. Lorsque le département clignote (à la place de la température extérieure),

{PAGE}

R1307

appuyez encore 4 fois de façon brève sur la touche SET.

1. « SCR 2 « clignote alors à l'écran. Utilisez la touche + pour sélectionner la vitesse de défilament désirée.
2. Appuyez ensuite brievement 2 fois sur la touche SET pour confirmer le réglage et sortir de la fonction de réglage.

ACTIVATION / DESACTIVATION DE L'ALARME DE TEMPETE

L'alarme indiquant une tempête peut être activée

1. A partir de l'affichage principal, appuyez sur la touche SET pendant 3 secondes pour entrer dans la fonction de réglage
2. Lorsque le département clignote (à la place de la température extérieure), appuyez encore 5 fois de façon brève sur la touche SET
3. « AVIS ON « clignote alors à l'écran. Utilisez la touche + pour activer « AVIS ON » ou désactiver « AVIS OFF » l'alarme de tempête.
4. Appuyez ensuite brievement une fois sur la touche SET pour confirmer le réglage et sortir de la fonction de réglage.

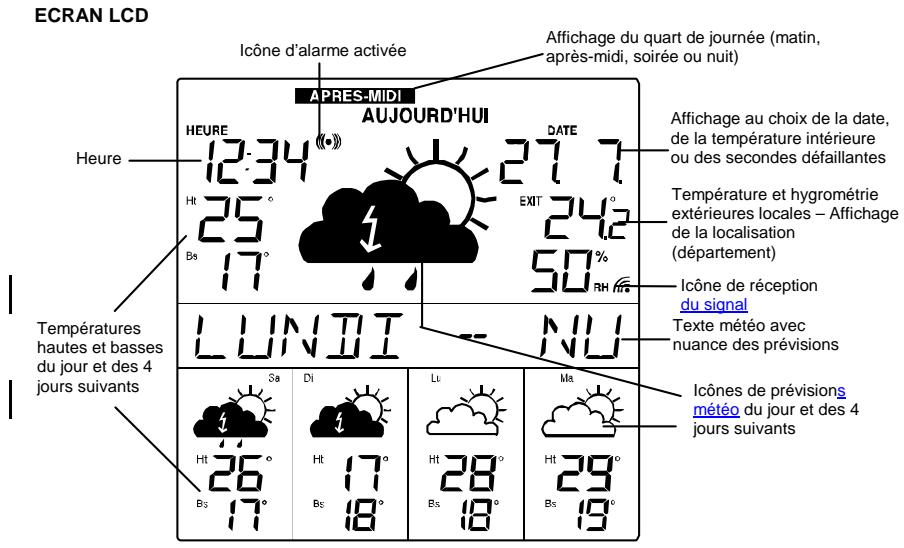

AFFICHAGE DES ICONES DE PREVISION METEO ET DU TEXTE METEO

L'affichage des prévisions et du texte météo détaillé peut se faire par quart de journée ou pour la journée complète, et se paramètre à l'aide de la touche MODE (voir détail des touches de fonction ci-dessus). L'utilisateur peut modifier ces paramétrage à souhait.

Les quarts de journées se définissant selon les plages horaires suivantes :

MATIN : de 6H00 à 12H00

APRES-MIDI : de 12H00 à 18H00

SOIREE : de 18H00 à 24H00

NUIT : de 24H00 à 6H00

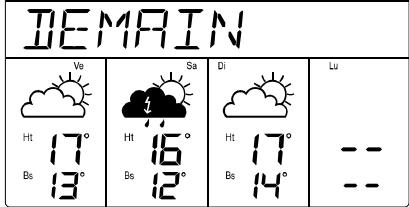

Les icônes de prévision météo du jour sont symbolisées par une grande icône (dans la partie haute de l'écran). Les icônes de prévision des 4 jours suivants sont symbolisées par des icônes plus petites (partie BASSE de l'écran).

A l'aide de la touche MODE, vous pourrez seLECTIONné :

AFFICHAGE DES PREVISIONS METEO ET DU TEXTE METEO

POUR UN QUART DE JOURNEE :

A l'aide de la touche MODE, faites s'afficher dans le centre de l'écran « MATINEE »

Si vous n'activez plus aucune touche, les prévisions météo et le texte météo qui vous défiler seront

{PAGE}

R1307

ceux des matinées de la journée en cours et des 4 jours suivants (affichage « MATINEE » dans le haut de la station).

Si par contre vous souhaitez l'affichage defilant d'un autre quart de journée, appuyez à nouveau sur la touche MODE pour afficher les prévisions météo et le texte météo de

• APRES-MIDI,
  SOIREE

Ou

NUIT

... de la journee en cours et des 4 jours suivants.

AFFICHAGE DES PREVISIONS METEO ET DU TEXTE METEO AVEC DETAIL PAR QUART DE JOURNEE :

A l'aide de la touche MODE, faites s'afficher dans le centre de l'écran « DEFILANT »

Si vous n'activez plus aucune touche, les prévisions météo et le texte météo qui vous défiler seront :

• d'abordCeux desmatinéesdu jour en cours etdes4 jours suivants
• ensuite certains des après-midi du jour en cours et des 4 jours suivants
• puis ceux des soirées du jour en cours et des 4 jours suivants
• puis ceux des nuits du jour en cours et des 4 jours suivants

Après le défilament des nuits, l'affichage repasse au défilament des matinées, et ainsi de suite tant que le menu DEFILANT est actif.

AFFICHAGEFIXEDESPREVISIONSMETEOETDU TEXTEMETO:

A l'aide de la touche MODE, faites s'afficher dans le centre de l'écran « FIXE »

Si vous n'activez plus aucune touche, les prévisions météo seront celles du jour en cours et des 4 jours suivants (prévisions générales pour toute la journée, sans détaill par 1 / 2 de journée). Le texte météo qui va defiler correspondra également a un détail de la prévision météo par journées entières (jour en cours et jours suivants).

AFFICHAGE COMPLEMENTAIRE

Un avertisseur de tempête signale une tempête à partir et est materialisé sur la station par :

• le défilament dans le centre de la station météo du texte ATTENTION, AVIS DE TEMPETE

(entre chaque texte météo)

{PAGE}

R1307

• un signal sonore qui retentira entre 8 heures et 22 heures, la veille de l'avis de tempête
  Cet avis de tempête est déclenché à chaque fois que la vitesse du vent prévue dépassera ou sera égal à 62 km/h (soit un niveau 8 sur l'échelle de Beaufort).
  Le signal sonore peut être arrêté par la pression de n'importe laquelle des touches de la station, algo que le texte « ATTENTION, AVIS DE TEMPETE » continua à défilier, et ce tant que les conditions météo resteront mauvaises.

ICONES DE PREVISION METEO

Les icones météo sont au nombre de 36 garantissant une prévision précise. Elles sont mises à jour pour reflérer le changement des conditions météo.
Ces icones météo peuvent être affichées dans les combinaisons suivantes :

JOUR
	Ensoleillé		Nuageux
	Nuageux avec éclaircies		Couvert avec éclaircies
	Couvert		Couvert avec faible pluie
	Couvert avec pluie modérée		Couvert avec forte pluie

{PAGE}

R1307

Couvert avec éclaircies et faible pluie	Couvert avec éclairies et pluie modérée
Couvert avec éclairies et haute pluie	Orage avec faible pluie
Orage avec pluie modérée	Orage avec haute pluie
Orageux avec éclairies et pluie faible	Orageux avec éclairies et pluie modérée
Couvert avec faible chute de neige	Couvert avec forte chute de neige
Couvert avec éclairies et faible chute de neige	Couvert avec éclairies et forte chute de neige

1 *	Orageux avec faible chute de neige	1 ***	Orageux avec forte chute de neige
1 *	Orageux avec éclaircies et faible chute de neige	1 ***	Orageux avec éclaircies et forte chute de neige
1	Orageux avec pluie modérée	1	Orageux avec forte pluie
*	Couvert avec faible chute de.neige	*	Couvert avec forte chute de.neige
1	Orageux avec faible chute de.neige	1	Orageux avec forte chute de.neige

Les prévisions météo transmises à la station ont été recueillies par des météorologues professionnels, qui travaillant dans les services officiels et nationaux de plusieurs pays d'Europe. Ces données sont ensuite complées et ordonnées numeriquement pour leur utilisation par STAR METEO.

TEXTMETEOD

Le texte météo qui défile est un complément des iconônes de prévision, qui détaille de façon précise et avec nuance la prévision météo.

Les nuances sont au nombre de 95 :

ENSOLEILLE

GENERALEMENT ENSOLEILLE

EN PARTIE BRUMEUX

NUAGEUX A COUVERT

NUAGEUX

COUVERT

BRUMEUX

NUAGEUX, ONDEES

NUAGEUX, CRACHIN VERGLACANT

{PAGE}

R1307

NUAGEUX, AVERSES EPARSES

NUAGEUX, GIBOULEES DE NEIGE EPARSES

NUAGUEUX, PLUIE

NUAGEUX, PLUIES VERGLACANTES

NUAGEUX, AVERSES

NUAGEUX, GIBOULEES DE NEIGE

NUAGEUX, AVERSES ABONDANTES

NUAGEUX, FORTES AVERSES

NUAGEUX, ABONDANTES PLUIES NEIGEUSES

NUAGEUX, FORTES GIBOULEES DE NEIGE

NUAGEUX A COUVERT, QUELQUES ONDEES

NUAGEUX A COUVERT, AVERSES EPARSES

NUAGEUX A COUVERT, FAIBLES PLUIES NEIGEUSES

NUAGEUX A COUVERT, GIBOULEES DE NEIGE EPARSES

NUAGEUX A COUVERT, PLUIE

NUAGEUX A COUVERT, AVERSES

NUAGEUX A COUVERT, PLUIES NEIGEUSES

NUAGEUX A COUVERT, GIBOULEES DE NEIGE

NUAGEUX A COUVERT, AVERSES ABONDANTES

NUAGEUX A COUVERT, FORTES AVERSES

NUAGEUX A COUVERT, ABONDANTES PLUIES NEIGEUSES

NUAGEUX A COUVERT, FORTES GIBOULEES DE NEIGE

Le réglage de l'alarme se fait de la façon suivante :

1. A partir de l'affichage principal, maintenez la pression sur la touche ALM. Les heures clignotent.
2. Procedez au réglage de l'heure d'alarme à l'aide de la touche +
3. Appuyez ensuite brievement sur la touche ALM et passez au réglage des minutes
4. Les minutes clignotent. Procedez au reglage des minutes de l'alarme à l'aide de la touche +
5. Pressez ensuite brievement sur la touche ALM pour confirmer votre réglage

Veillez ensuite à activer l'alarme à l'aide de la touche ALM : une brève pression sur cette touche permet la consultation de l'heure d'alarme programmée, et permet également d'activer ((•)) ou de désactiver l'alarme.

RELEV DE TEMPERATURE INTERIEURE

La température interieure est automatiquement détectée et affichée dans le haut de l'écran LCD, au niveau de l'affichage de la date.

Le senseur pour la température interieure est interne à la station de base : la mesure de température interieure sera donc celle à l'endroit d'installation de votre station.

{PAGE}

R1307

TEMPERATURE ET HYGROMETRIE EXTERIEURES LOCALES

La température et l'hygrométrie extérieures sont affichées en dessous de la date. Leur actualisation se fait toutes les 4 secondes après mise en œuvre de l'émetteur Thermo-hygro extérieur, comme indiqué plus haut dans ce manuel.

Ces données de température et d'hygrométrie correspondant aux données relevantes à l'endetroit d'installation de l'émetteur, et peuvent donc varier近些quèment selon les conditions locales : en effet, si l'émetteur est installé dans un endroi chaud (façade Sud d'une maison par exemple), la température augmentera en conséquence aux heures les plus chaudes de la journée.

Au contraire, si l'émetteur est installé dans un endroit plus tempéré (façade Nord d'une maison ou dans une cave par exemple), la température relevée et affichée sera plus BASSE.

MINI/MAXIDE TEMPERATURE

Les minima et maxima de température sont affichés pour le jour en cours et les 4 jours suivants. L'actualisation se fait à réception du signal général Star Méteo et sont donc actualisées plusieurs fois par jour. Ces mini/maxi font partie intégrante de la prévision et ne peuvent être modifiés par l'utilisateur.

Le maxi de température est en général atteint en début d'après-midi, aux heures où le soleil est à son apogée. Le mini de température est en général atteint la nuit ou en tout début de matinée, selon les vents dominants (qui peuvent parfoisencer du Nord, et donc être froids).

{PAGE}

R1307

Cette fourchette de température mini/maxi ne peut être comparée avec la température locale reliée par l'émetteur Thermo/hygro local. Ces deux indications de température peuvent donc être différentes, sur tout si l'émetteur local est dans des conditions d'exposition comme décrites ci-dessus.

EMETTEUR THERMO-HYGRO LOCAL

La température et l'hygrométrie extérieures sont reliées et transmises à la station de base toutes les 4 secondes.

La portée de l'émetteur Thermo-hygro peut être influencée par la température. Les températures froiges peuvent réduire le rayon d'émission. Veuillez tenir compte de cette information lors du positionnement de l'émetteur.

Si les données de température et d'hygrométrie extérieures locales ne sont pas reçues dans les trois minutes suivant l'installation (ou si l'affchage extérieur affiche en permanence "---" dans la section extérieure de la Station météo durant le fonctionnement normal), veillez vérifier les points suivants :

1. L'écart avec des sources d'interférences telles qu'écrans d'ordinateur ou téléviseurs ne doit pas être inférieur à 1,5 - 2 mètres.
2. Evitez de placer le récepteur sur ou à proximé d'huisseries en métal.
3. L'utilisation d'appareils électriques tels que casques audio fonctionnant sur la même fréquence (868MHz) peut entraver la bonne transmission et la bonne réception du signal.
4. L'utilisation, dans le voisinage, d'appareils électriques fonctionnant sur la fréquence de 868 MHz peut également provoquer des interférences.

Remarque :

Lorsque le signal 868MHz est correctement réceptionné, n'ouvrez les compartments à piles, ni de la station météo, ni de l'émetteur, car les piles peuvent être éjetées par accident et provoquer ainsi une ré-initialisation imprévue. Si tel est le case, réinitialisez tous les apparèils (voir le paragraph « Installation » ci-dessus) et éviter ainsi des problèmes de transmission.

Le rayon d'émission entre l'émetteur et la station météo est de 100 mètres (en champ libre). Cette distance dépend cependant de l'environnement immédiat et des niveaux d'interférences. Si, malgré le respect de ces consignes, une réception est always impossible, tous les apparèils devront être réinitialisés (voir le paragraphe « Installation » ci-dessus).

POSITIONNEMENT DE LA STATION METEO

La station météo peut être positionnée sur une surface horizontally. Elle peut également être accrochée à un mur, à l'aide de l'encoche de suspension prévue à cet effet au dos de la station.

POSITIONNEMENT DE L'EMETTEUR THERMO-HYGRO LOCAL

L'émetteur est fourni avec un support qui peut être fixé à un mur au moyen des deux vis fournies.

Il peut aussi se poser sur une surface plate en fixant le pied à la partie basse de l'émetteur.

1. Fixer le support au mur désiré en utilisant les vis et chevilles en plastique.
2. Encastrer l'émetteur sur le support.

Remarque:

La surface sur laquelle l'appareil est installé peut influencer le rayon d'émission. Par exemple, si l'appareil est fixé avec un morceau de métal, son rayon d'émission peut se trouver réduit ou augmente. Pour cette raison, nous recommendans de ne pas placer l'appareil sur une surface métallique ni à proximité d'une large surface métallique (portes de garage, double vitrage, etc.).

Avant de fixer la station météo, s'assurer qu'elle recoit correctement les signaux 868 MHz de l'émetteur Thermo-hygro local, là où on désire l'insteller. L'émetteur Thermo-hygro peut être rentré et sorti très facilement de son support. Tenir solidemér support et l'émetteur Thermo-hygro lorsque ce dernier est déplace.

SOIN ET ENTRETIEN :

• Evitez les extrêmes de température, vibrations et chocs, car ils peuvent endommager les apparèils et provoquer des prévisions et relevantes inexacts.
• Nettoyez les boitiers et l'écran à l'aide d'un chiffon doux humide uniquement. N'utilise aucuneivant ou produit abrasif au risque de rayer l'écran LCD et les boitiers.
  N'immergez pas les apparèils dans l'eau et installez le transmetteur extérieur à l'abri des ruissemblements
• Retirez immédiatement les piles usées afin d'éviter toutes fuites et dégats. Remplacez-les uniquement avec des piles neuves du type recommandé.
• Ne tentez pas de réparer les appareils. Retournez-les au point d'achat d'origine pour réparation par un ingénieur qualifié. Ouvrir les appareils ou lestrafiquer en annule la garantie.
• N'exposez pas les apparciels à des changements extrêmes et soudains de température ; ceci peut provoquer des modifications rapides des prévisions et réduire ainsi leur précision.

CHARACTERISTIQUES TECHNIQUES :

Plage de mesure des températures

Intérieure : -9,9^ à +59,9^ (résolution de 0,1^) ("OF.L" affché en dehors de cette plage)
Extérieure (Emetteur local) : -39,9^ à +59,9^ (résolution de 0,1^) ("OF.L" affché en dehors de cette plage)

Plage de mesure de l'hygrométrie

Extérieure (Transmetteur local) : de 1 à 99% (préciension de +/-3%) ("OF.L" affché en dehors de cette plage)

Intervalle de relevé des données intérieures : 15 secondes
Intervalle de relevé des données extérieures locales : 4 secondes

(ou toutes les 15 minutes si les données sont perdues et que l'affichage indique "...") Rayon d'émission : jusqu'à 100 mètres (champ libre)

Alimentation

Station météo : 2 x C LR14, 1.5V

Emetteur : 2xAA, IEC LR6,1,5V

Durée de vie des piles : environ 24 mois avec piles alcalines - recommends

INFORMATION DU CONSOMMATEUR :

Le rejet des déchets électroniques dans des décharges sauvages et/ou non contrôlées nuit fortement à l'environnement
- Consultez les services officiels locaux ou régionaux pour connaître les points de collecte sélective et de traitement les plus proches de chez vous
Tous les apparèils électroniques doivent être désormais recyclés. Chaque utilisateur doit contributor activement au recyclage de ses propres déchets
Le rejet sauvage des déchets électroniques peut avoir des conséquences sur la santé publique et sur la qualité de l'environnement
Ainsi qu'il est indiqued sur la boite et sur le present produit, la lecture du manuel est recommandee pour une utilisation optimisee ; ce produit ne doit pas etre jeted dans des poubelles non specialises.
Le fabricant et ses fournisseurs déclinent toute responsabilité pour tous relevés incorrects et toutes conséquences consécutives à des relevés incorrects.
Cet appeareil ne doit pas etre utilise a des fins medicales ou pour l'information du public.
- Cet apparéil n'est donc que pour un usage individuel à titre d'indication du temps qu'il va faire et ne prétend pas été rigoureusement exact. Les prévisions méteos indiquées par cet apparéil ne doivent être considérées qu'à titre d'information.
Les specifications de ce produit sont susceptibles de modifications sans avis préalable.
- Ce produit n'est pas un jouet. Le conserver hors de la portée des enfants.
La reproduction de tout ou partie de ce livre est interdite sans l'accord préalable et écrit du fabricant.

STAR METEO

QUESTIONS FREQUENTES

Quelle est la distance maximale entre le transmetteur et la station de base ?

La distance d'émission maximale est de 100 mètres, en champ libre, mais cela dépend de l'environnement et des interférences. Soustraire 6 à 10 mètres pour un mur extérieur ou tout autre obstacle similaire en épaisseur ou composition. Soustraire 3 à 10 mètres par mur interieur ou tout autre obstacle similaire selon leur épaisseur ou leur composition (un obstacle représentée tout ce qui est en ligne de mire, comme un toit, des murs, des sols, plafonds, arbres, etc.). Pensez également à placer la station de base à l'écart d'appareils électriques comme les téléviseurs, jours à micro-ondes, ordinateurs, réfrigérateurs et hauts parleurs.

Est ce que le capteur a des difficultés à transmettre à travers des matériaux spécifique?

Oui et ...non. Nous avons des difficultés à maintainir un signal à travers le ferro-béton, les murs en stuc et le verre anti UV. La sonde extérieure peut transmettre à travers ces matériaux, mais il existe alors un risque d'erreur du signal. Réinitialiser la station météo comme mentionné plus haut et modifier l'angle de transmission du capteur à travers le métal ou le verre jusqu'à ce que la température extérieure reste affichée à l'écran pendant un certain temps. Garder à l'esprit que le signal du capteur doit se déplacer dans l'air (10 cm d'air au minimum) avant de rencontres un mur, une paroi en métal ou une fenêtre.

Où puis-je installer la sonde extérieure locale ?

Afin d'obtenir une lecture précise et de prolonger la durée de vie de votre capteur, nous vous recommendons de l'installer dans un endroit abrité, protégé du soleil et de la pluie. La brume et le brouillard n'affectoront pas le capteur, au contraire de l'immersion dans l'eau ou d'une exposition à la pluie.

VoussouspuvezI'installeraI'exterieur sous I'avanced'untoit ou tout autre emplacement aI'abridu soleil et de la plue. Ne pas envellopper le capteur de plastique ni I'enfermer dans un sacplastique.

{PAGE}

R1307

La réception des prévisions météo se fait-elle avec souscription d'un abonnement ?

Non. La réception des informations météo est gratuite, sans souscription d'un abonnement quelconque.

Y-a-t-il une relation entre le réseau GSM et le signal Star météo ?

Non, par contre, en général, là où le réseau GSM ne passse pas, le signal Star Méteo s'avéré en principe très difficile à être réceptionné.

Les prévisions météo affichées par les stations STAR METEO sont-elles fiables ?

Les prévisions météo transmises à la station ont été recueillies par des météorologues professionnelles, qui travaillant dans les services officiers et nationaux de plusieurs pays d'Europe. Ces données sont ensuite compilées et ordonnées numérique pour leur utilisation par STAR METEO pour la France. La qualité des prévisions météo est donc celle de tous les services météo des grands média (Télévision notamment) puisque les informations de base proviennent des mêmes sources. Seule différence : les informations de STAR METEO sont plus détaillées et localisées que les informations publiées par les grands Média.

Pourquoi l'heure affichée devie-t-elle parfois d'1 minute?

L'heure est transmise et mise à jour par les envois via satellite, en même temps que les données météo. Suivant la situation géographique de la station, la mise à jour des données par les antennes reliais peut être décalée de +/- 2 minutes (par rapport à la transmission précédente)... d'ou un léger décalage possible de l'heure.

Généralement, la déviation hora est toute fois en dessous d'une minute et se compte en secondes.

Ma station affiche une déviation hora de plus de 3 minutes. Que doit je faire?

Si vous constazé une déviation horsaire de plus de 3 minutes, nous vous conseillons d'effectuer une ré-initialisation de la station afin de la re-synchroniser au réseau Star Météo.

L'appareil a eté mis en service depuis plus de 6 heures, mais je n'ai toujours pas de réception des données météorologiques. Pourquoi ?

La couverture nationale (hors Corse) est quasi-totale (97% du territoire français), mais il subsiste des zones géographiques où le signal risque de ne pas passer (certaines valées très encaissées, notamment dans les Hautes Alpes ou au cœur du Massif Central -dans les environs du Larzac- reçoivent les ondes de façon très aléatoire).

{PAGE}

R1307

Un autre facteur important à prendre en compte est le climat extérieur :

• Un temps très bouché (brouillard dense, fortes chutes de pluie ou de neige), va compliquer la réception (interfééré).
• De la même façon, un temps particulièrement clair (très dégagé), ou un temps qui accroît la pollution atmosphérique vont avoir un effet négatif sur la qualité de réception.

D'une façon générale, nous conseillons d'attendre au minimum 36 heures après insertion des piles avant de considérer une « non-reception ». En effet, selon l'environnement, et les interférences possibles, la réception peut devenir possible à certaines heures alors qu'elle ne l'était pasAAParavant. Par ailleurs, et en confirmation des très nombreux tests effectuels à travers toute la France avant la mise sur le marché de ce produit, la transmission est moins reçue dans certaines pieces d'une maison ou d'un appartement que dans d'autres.

NOTA : il est important de n'activer aucune fonction pendant le processus de réception. Donc de ne toucher aucun bouton jusqu'à réception des données de synchronisation, à savoir l'heure, le calendrier et les données par défaut (Département 75).

Comment puis-je vérifier le paramétrage du département ?

Le département sélectionné est consultable à partir du menu des régles manuels (touche SET).

Comment paramétrr un département ?

1/ Lors de la 1ere mise en œuvre :

• « DEPT » et « 75 » clignotent à l'écran
• maintenez ensuite la pression sur la touche SET : tout l'affichage disparait sauf « DEPT » et « 75 »
• procédez au réglage du département souhaité à l'aide de la touche « + »
• une fois le réglage effectué, appuyez brievement 5 fois sur la touche SET Démarre alors la phase de réception du signal Star Météo.

2/ En cours d'utilisation :

• maintenez la pression sur la touche SET : le département actuel sclectionné clignote à l'écran
• réglez le département souhaïé à l'aide de la touche « + »
• une fois le réglage effectué, appuyez brievement 5 fois sur la touche SET Démarre alors la phase de réception du signal Star Météo.

Si je déménage ou vous changer ma station de département, comment faut-il procéder ?

Lors d'un changement de localisation de la station, il convient de ré-initialiser totallement la station et de procéder à l'ensemble de la mise en œuvre telle que déscrie ci-dessus (attendez au moins 2 minutes entre le retrait des piles et leur ré-insertion). En effet, la station est au départ connectée au réseau STAR METEO par une antenne relais, donc une localisation précise. Déménager la Station vers une autre antenne relais requiert une nouvelle initiaition.

Pourquoi manque-t-il des informations de température ou un symbole météo ?

Il peut arriver que la transmission des informations météo et la réception du signal radio des émetteurs ne seront pas optimales. Il faut dans ce cas déplacer la station dans un autre endroit, où le signal sera mieux réceptionné. Dans le cas d'une réception parcellaire, la station peut ne pas afficher pendant un court laps de temps l'une ou l'autre des icônes. L'affichage reprendra lors de la réception suivante.

Pourquoi la station n'affiche-t-elle plus les prévisions météo à J+3 (par exemple)?

Il est possible que du fait d'interférences, l'une ou l'autre prévisions journalière soit manquante (-- s'affiche à la place des données). Il suffit alors de ré-initialiser l'intégralité de la station et de recommencer la procédure de mise en œuvre.

Que faire si I'écran n'affiche rien?

Vérifier la polarité des piles et s'assurer qu'elle sont installées comme sur le diagramme figurant dans le compartment des piles. Assurez-vous également d'utiliser des piles de qualité alcaline, à pleine charge lors de la mise en service (l'utilisation de piles rechargeables est fortement déconseillée).

Peut-on rajouter un ou plusieurs capteurs extérieurs (Thermo ou Thermo/hygrosen le modele)?

Non. Les stations de la gamme « STAR METEO » sont prévues pour ne gérer qu'un seul capteur extérieur.

Pourquoi mon émetteur extérieur local (Thermo ou Thermo/hygro selon le modele) indique-t-il une température plus faible ou plus élevé que les valeurs max. ou min. annunciées pour la journée en cours ?

Les données mini et maxi de température de la journée en cours sont des valeurs générales,

{PAGE}

R1307

faisant parties intégrantes de la prévision météo globale du jour.

Le capteur relève la température (et l'hygrométrie) en son lieu d'installation, et peut donc être influencé par son environnement proche (structure des batiments, exposition directe au soleil...). Il y a donc nécessairement des ajustements.

Après un changement de piles sur ma station de base, mon émetteur extérieur (Thermo ou Thermo/hygro selon le modele) n'est plus reçu ?

Si le changement de piles n'a été effectué què sur la station de base, le capteur ne sera pas reconnu par cette même station.

En effet, un code de sécurité est attribué par la station de base au transmetteur au moment de leur mise en œuvre commune et selon la procédure conseillée (Voir ci-dessus). Si cette procédure n'est pas respectée, la station traduit cette non reconnaissance par « -- à la place des données extérieures locales.

€0681

Résumé de la Déclaration de Conformité : Nous certifiés que ce dispositif de transmission sans fil est conforme aux dispositions essentielles de la Directive R&TTE 1999/5/CE.

EJIN9004L230

Printed in China

{PAGE}

R1307
