MODE D'EMPLOI PRIMA iLOT ASO FABER

Instructions Manual Manuel d'Instructions

INDEX

EN

La presente notice d'emploi vaut pour plusieurs versions de l'appareil. Elle peut contir des descrip
tions d'accessoires ne figurant pas dans votre apparéil.

INSTALLATION

• Le fabricant désigne toute responsabilité en cas de dommage du à une installation non correcte ou non conforme aux règes de l'art.

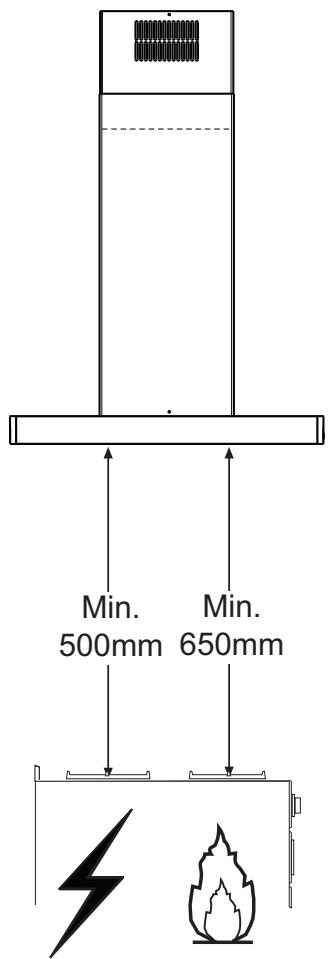

• La distance minimale de sécurité entre le plan de cuisson et la hote doit être de 650mm au moins (certains modèles peuvent être installés à une hauteur inférieure: se reporter aux paragraphs « Encombrement » et « Installation »).
• Verifier que la tension du secteur correspond à la valeur qui figure sur la plaiquette appossée à l'intérieur de la hotte.
• Pour les Appareils appartenant à la l'étre Classe, veiller à ce que la mise à la terre de l'installation électrique domestique ait été effectuee conformément aux normes en vigueur.
• Connecter la hotte à la sortie d'air aspiré à l'aide d'une tuyauterie d'un diamètre égal ou supérieur à 120 mm. Le parcours de la tuyauterie doit être le plus court possible.
• Ne pas connecter la hotte à des conduites d'évacuation de fumées issues d'une combustion tel que (Chaudière, cheminée, etc...).
• Si vous utilisez des apparuils qui ne fonctionnent pas à l'électricité dans la pièce ou est installée la hotte (par exemple: des apparuils fonctionnant au gaz), vous doivent prévoir une aération suffisante du milieu. Si la cuisine est en dépourtv, pratique une ouverture qui communique avec l'extérieur pour garantir l'infiltration de l'air pur. Pour un employé correct et sans risque, la dépression maximum dans la pièce ne doit pas dépasser 0,04 mbar.
• En cas d'endommagement du cordon d'alimentation, faibles-le replacer par le constructeur ou par le service après-vente, afin de prévenir tout risque.

UTILISATION

• La hote a été conçue exclusivement pour l'usage domestique, dans le but d'éliminer les odeurs de la cuisine.
• Ne jamais utiliser abusivement la hotte.
• Ne pas laisser les flammes libres à force intensité quand la hotte est en service.
• Toujours regler les flammes de manière à évier toute sortie l'étable de ces dernières par rapport au fond des marmites.
• Contröler les frituées lors de l'utilisation car l'huile surchauffée pourrait s'enflammer.
• Ne pas préparer d'aliments flambés sous la hotte de cuisine : risque d'incendie
• Cet apparéel ne doit pas être utilisé par des personnes (y compris les enfants) ayant des capacité psychiques, sensorielles ou mentales réduitées, ni par des personnes n'ayant pas l'expérience et la connaissance de ce type d' apparéels, à moins d'être sous le contrôle et la formation de personnes responsables de leur sécurité.
• Les enfants doivent être surveillés pour s'assurer quils ne jouent pas avec l'appareil.
• « ATTENTION : Les parties accessibles peuvent devenir très chaudes si utilisées avec des apparêts de cuisson. »

ENTRETIEN

• Avant de procéder à toute opération d'entretien, débrancher la hotte en retrirant la fiche ou en actionnant l'interrupteur général.
• Effectuer un entretien scrupULEux et en temps du des Filtres, à la cadence conseillée (Risque d'incendie).
  Pour le nettoyage des surfaces de la hotte, il suffit d'utiliser un chiffon humide et détesif liquide neutre.

Le symbole sur le produit ou son emballage indicate que ce produit ne peut etre traité comme déchet menager. Il doit plutot et remis au point de ramassage concen, se chargeant du recyclage du materiel électrique et électronique. En you assurant que ce produit est elimine correctement, vous favorise la prévention des conséquences négatives pour l'environnement et la santé humaine qui, sinon, seraient le résultat d'un traitement inapproprié des déchets de ce produit. Pour oblirnir plus de detalls sur le recyclage de ce produit, veuliez的前提下 contact avec le bureau municipal de voite région,voite service d'élimination des déchets menagers ou le magasin ou vous aze achete le produit.

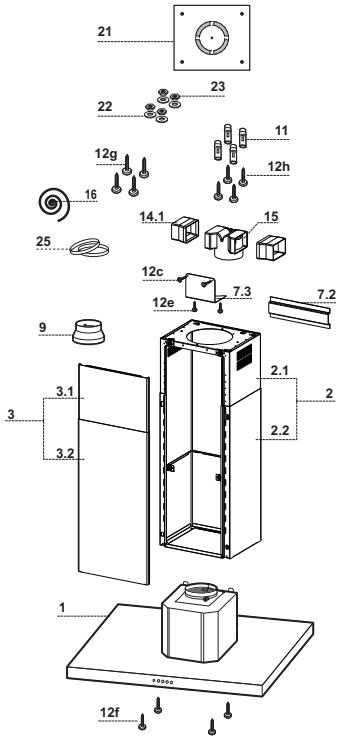

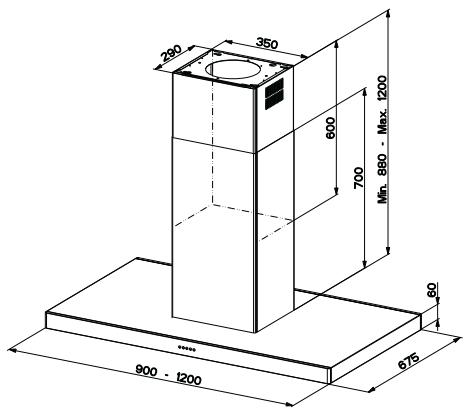

Composants

Réf.	Q.té	Composants du produit
1	1	Corps de hotte comptant:Commandes, Éclairage, Filtres
2	1	Conduit télécopique constitué de:
2.1	1	Conduit supérieur
2.2	1	Conduit inférieur
3	1	Conduit télécopique constitué de:
3.1	1	Panneau supérieur
3.2	1	Panneau inférieur
9	1	Bride de réduction ø 150 - 120 mm
14.1	1	Rallonge raccord de sortie de l'air
15	1	Raccord de sortie de l'air
16	1	Bande Novastick
25		Colliers serre-tube (non compris)
Réf.	Q.té	Composants d'installation
7.3	1	Bride de serrage raccord sortie air
7.2	1	Bride de serrage conduit télécopique
11	4	Chevilles ø 10
12c	2	Vis 2,9 x 6,5
12e	2	Vis 2,9 x 9,5
12f	4	Vis M4 x 80
12g	4	Vis M6 x 80
12h	4	Vis 5,2 x 70
21	1	Gabarit de perçage
22	4	Rondelles ø 6,4
23	4	Écrous M6

Q. te Documentation

1 Manuel d'instructions

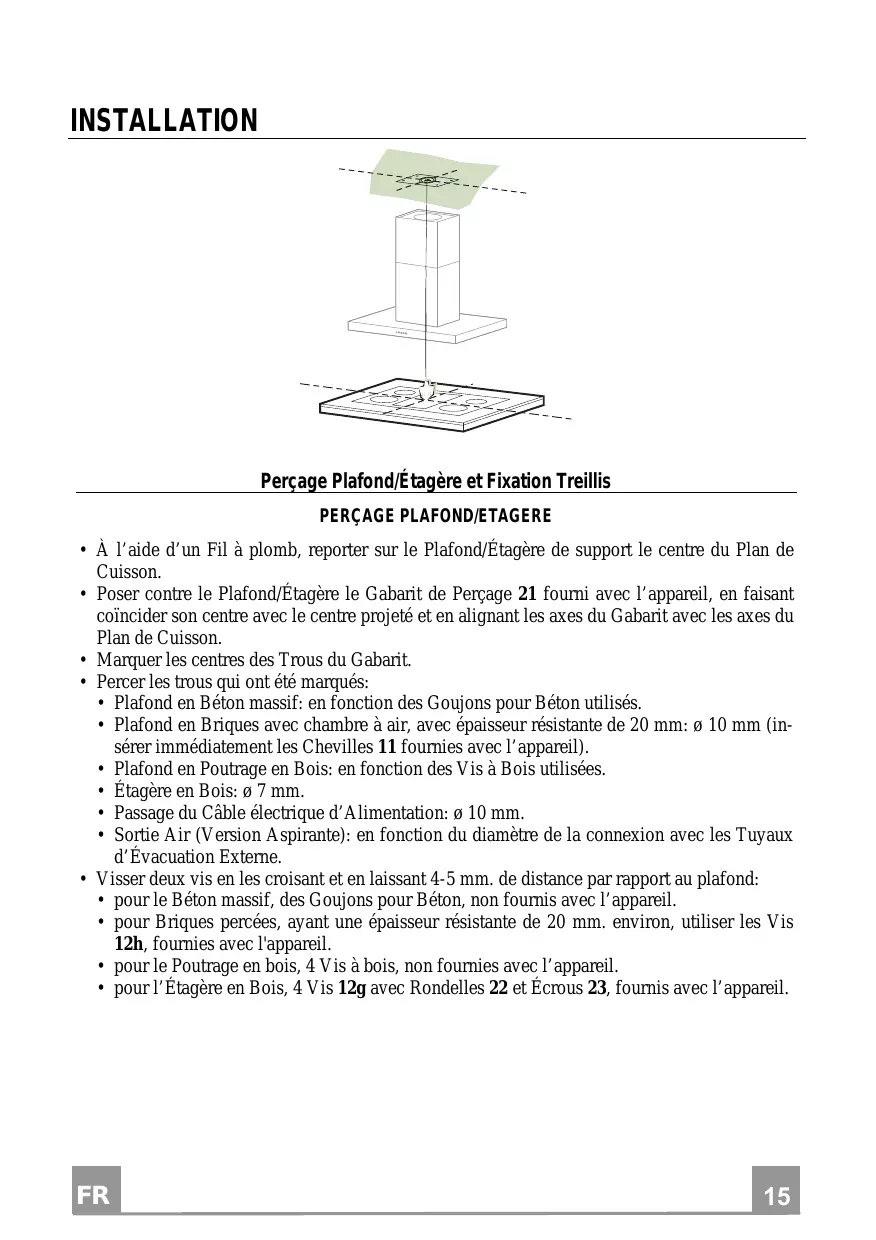

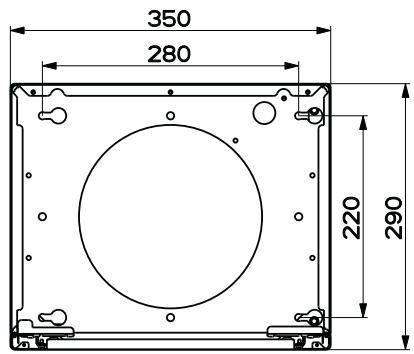

Perçage Plafond/Étagère et Fixation Treillis

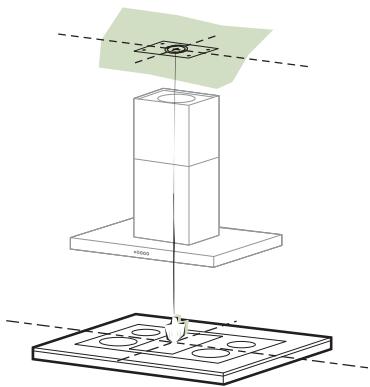

PERCAGE PLAFOND/ETAGERE

• À l'aide d'un Fil à plomb, reporter sur le Plafond/Étagère de support le centre du Plan de Cuisson.
• Poser contre le Plafond/Étagère le Gabarit de Perçage 21 fourni avec l'appareil, en faisant coïncider son centre avec le centre projeté et en alignant les axes du Gabarit avec les axes du Plan de Cuisson.
• Marquer les centres des Trous du Gabarit.

• Percer les trouss qui ont eté marqués:

• Plafond en Béton massif: en fonction des Goujons pour Béton utilisés.

• Plafond en Briques avec,chambre à air,avec épaisseur résistante de 20 mm : 10 mm (insérer immédiatement les Chevilles 11 fournies avec l'appareil).
• Plafond en Poutrage en Bois: en fonction des Vis à Bois utilisées.
• Étagère en Bois: 7mm
  Passage du Câble électrique d'Alimentation: 10 mm .

• Sortie Air (Version Aspirante): en fonction du diamètre de la connexion avec les Tuyaux d'Évacuation Externe.

• Visser deux vis en les croisant et en laissant 4 - 5mm . de distance par rapport au plafond:

• pour le Béton massif, des Goujons pour Béton, non fournis avec l'appareil.

• pour Briques percées, ayant une épaissur résistante de 20~mm environ, utiliser les Vis 12h, fournies avec l'appareil.
• pour le Poutrage en bois, 4 Vis à bois, non fournies avec l'appareil.
• pour l'Étagère en Bois, 4 Vis 12g avec Rondelles 22 et Écrous 23, fournis avec l'appareil.

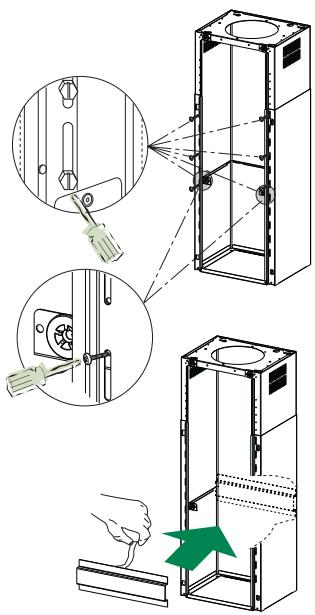

Fixation Treillis/Conduit

Au cas où l'on souhaiterait régler la hauteur du treillis, suivre la marche ci-dessous :

• Desserrer les vis métriques d'assemblage des deux parties frontales visibles par la partie avant ;
• Regler la hauteur désirée du treillis et resserrer les vis précédemment retirees, en ayant soin d'en placer 2 à proximé du blocage du panneau ;
• Soulever le treillis, emboiter les fentes sur les vis et faire coulisser jusqu'en butée ;
• Serrer les deux vis et visser les deux autres vis fournies.
• Saisir la bride de serrage du conduit téléscopique 7.2, retirer le film biadhésif et le coller interieurement au treillis de manière à ce qu'il soit plus solide.

Avant de serrer définitivement les vis, on poursuffer des réglages en déplaçant le treillis, en veillant à ce que les vis ne sortent pas du logement de la fente de réglage.

• La fixation du treillis doit être ferme tant par rapport au poids de la hotte qu'en ce qui concerne les contraintes résultat des poussées laterales occasionnelles subies par l'appareil une fois monté. Une fois fixé, vérifier que la base est stable même si le treillis fait l'objet d'efforts en flexion.
• Dans tous les cas où le plafond n'est pas suffisamment robuste au point de suspension, le monteur devra prendre des mesures pour le renforcer avec des plaques et contreplaques appropriées, ancrees sur des parties structurellement résistantes.

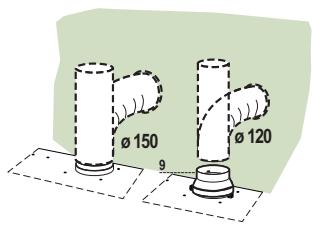

SORTIE AIR VERSION ASPIRANTE

En cas d'installation en version aspirante, brancher la hotte à la tuyauterie de sortie via un tube rigide ou flexible de 150 ou 120mm , au besoin de l'installateur.

• En cas de branchement avec un tube de 120 mm , insérer le flasque de réduction 9 sur la sortie du corps de la hotte.
  Fixer le tuyau à l'aide des Colliers de serrage serre-tube 25 (ne fournis pas).
• Retirer les évventuels filtrés anti-odeur au charbon actif.

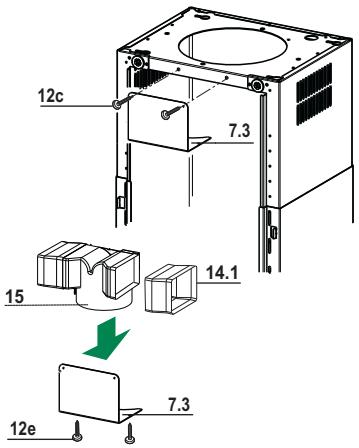

Sortie de l'air version filtrante

• Monter latéralement les rallonges du raccord 14.1 sur le raccord 15;
• Placer le raccord 15 dans l'étrier de soutien 7.3 en le fixant avec les vis;
• Fixer l'étrier de soutien 7.3 en le fixant avec les vis à la partie supérieure.
• S'assurer que la sortie des rallonges du raccord 14.1 se trouve en face des ouvertures du conduit, aussi bien horizontallyment que verticallement;
• Raccorder le racord 15 à la sortie du corps de hotte au moyen d'un tuyau rigide ou flexible de 150mm de diamètre, au besoin de l'installateur;
• S'assurer de la présence du filtrte anti-odeur au charbon actif.

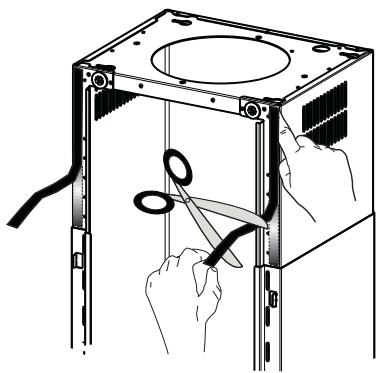

Application Bande Novastick

• Appliquer la bande Novastick 16 sur le bord frontal du conduit supérieur en partant du haut jusqu'au début du conduit inférieur.

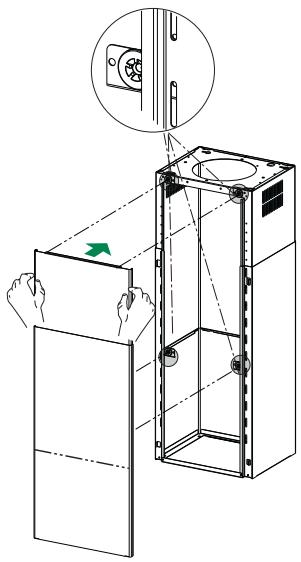

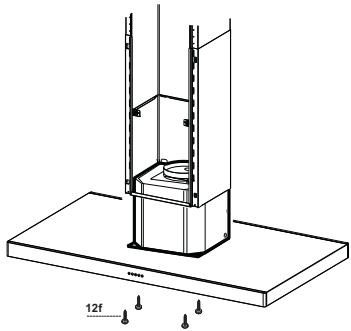

Montage du panneau et fixation du corps de hotte

Avant de fixer le corps de hotte au treillis :

• Retirer les filtres àGRAISSE du corps de hotte.
• Retirer les évventuels filtrés anti-odeur au charbon actif.
• En passant par-dessous, fixer ensuite le corps de hotter au treillis, avec les 4 vis 12f fournies (M6 x 10).
• Accrocher ensuite la partie supérieure du panneau 3, régle sur mesure, sur les supports en caoutchouç Presents dans la partie supérieure du treillis et également dans cette inférieure;
• Faire coulisser la partie inférieure du panneau 3 jusqu'à ce que ses languettes metalliques s'emboitent dans les trous du treillis;

BRANCHEMENT ELECTRIQUE

• Brancher la hotte sur le secteur en interposant un interrupteur bipolaire avec ouverture des contacts d'au moins 3mm .
• Enlever les filtres àGRAISSSE (voir § "Entretien") et s'assurer que le connecteur du cable d'alimentation soit bien branche dans la prise du diffuseur.

Tableau des commandes

TOUCHE		VOYANT	FONCTIONS
T1	Vitesse	Allumé	Démarre le moteur en première vitesse.
			Coupe le moteur.
T2	Vitesse	Allumé	Démarre le moteur en deuxieme vitesse.
T3	Vitesse	Fixe	Appuyée brièvement, démarre le moteur en troisieme vitesse.
		Clignotant	Appuyée pendant 2 secondes.
			Démarre la quatrième vitesse avec une temporisation de 10 minutes, après lesquelles le moteur returné à la vitesse précédement programmée. Fonction indiquée pour faire face aux pointes d'émission de fumées de cuisson.
L	Lumière	Branché et débranché l'éclairage.

Attention : La touche T1 coupe le moteur en passant toujours par la première vitesse.

L	Lumières	Allume et étèint l'installation de l'éclairage.
S	Del	Del allumage Moteur.
V1	Moteur	Met en marche et à l'accet le moteur aspiration à vitesse minimale, pour un re-change d'air permanent particulièrement silencieux en cas de faibles vapeurs de cuisson.
V2	Vitesse	Vitesse moyenne pour la plupart des conditions d'utilisation, étant donné le rapport optimal entre début d'air traité et niveau sonore.
V3	Vitesse	Vitesse maximum, pour faire face aux émissions maximum de vapeur de cuisson, même pendant des temps prolongés.

Filtres anti-graisse

NETTOYAGE FILTRES ANTI-GRAISSE METALLIQUES AUTOPORTEURS

• Lavables au lave-vaiselle, ils doivent être lavés environ tous les 2 mois d'emploi ou plus frequentlyment en cas d'emploi particulièrement intense.
• Retirer les filtres l'un après l'autre, en les poussant vers la partie arrrière du groupe et en tirant simultanément vers le bas.
• Laver les filtres en évitant de les plier et les laisser sécher avant de les remonter.
• Remonter les filtres en veillant à ce que la poignée reste vers la partie visible externe

Filtre anti-odeur (Version filtrante)

• Ni lavable, ni régénéable, le remplacer au moins tous les 4 mois d'emploi ou plus frequently en cas d'emploi particulièrement intense.
• Retirer les filtres anti-graisse métalliques.
• Retirer le filtrte anti-odeur au charbon actif colmaté, en agissant sur les crochets prévus à cet effet.
• Monter le nouveau filtré anti-odeur au charbon actif.
• Remonter les filtres anti-graisse métalliques.

Eclairage

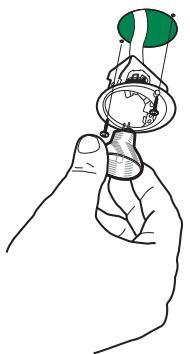

REPLACEMENT LAMPES

Lampe halogène de 20 W.

• Retirer les 2 Vis qui fixent le Support éclairage et oter ce dernier de la Hotte.
• Extraire la Lampe du Support.
• Remplacer par une nouvelle lampe possédant les mêmes caractéristiques, en veillant à ce que les deux fiches soient correctement insérées dans le logement de la Douille.
• Remonter le Support en le fixant à l'aide des deux Vis précédendum retirees.
