MODE D'EMPLOI AW 540-121 INOX GAGGENAU

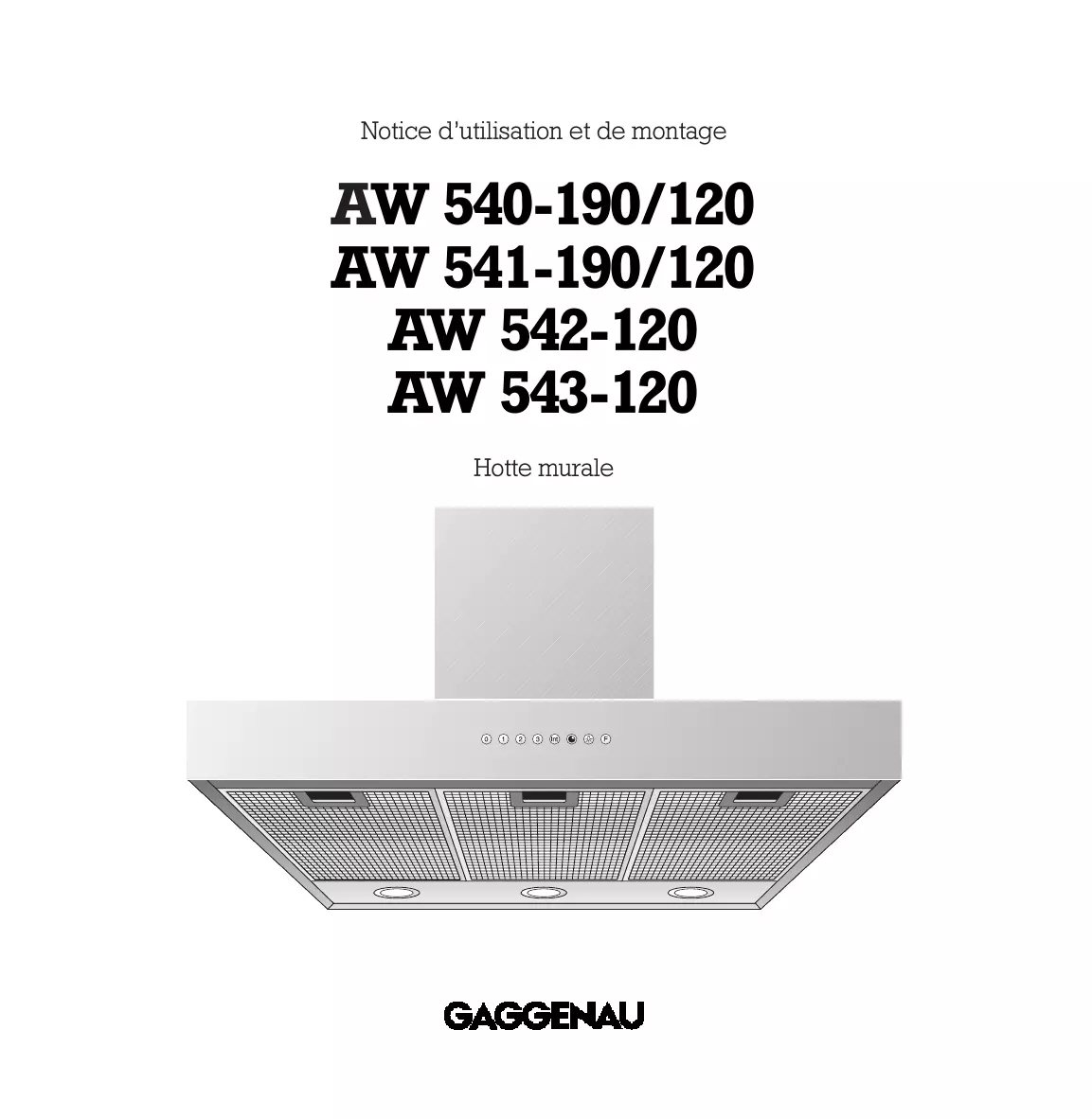

Notice d'utilisation et de montage

AW 540-190/120

AW 541-190/120

AW 542-120

AW 543-120

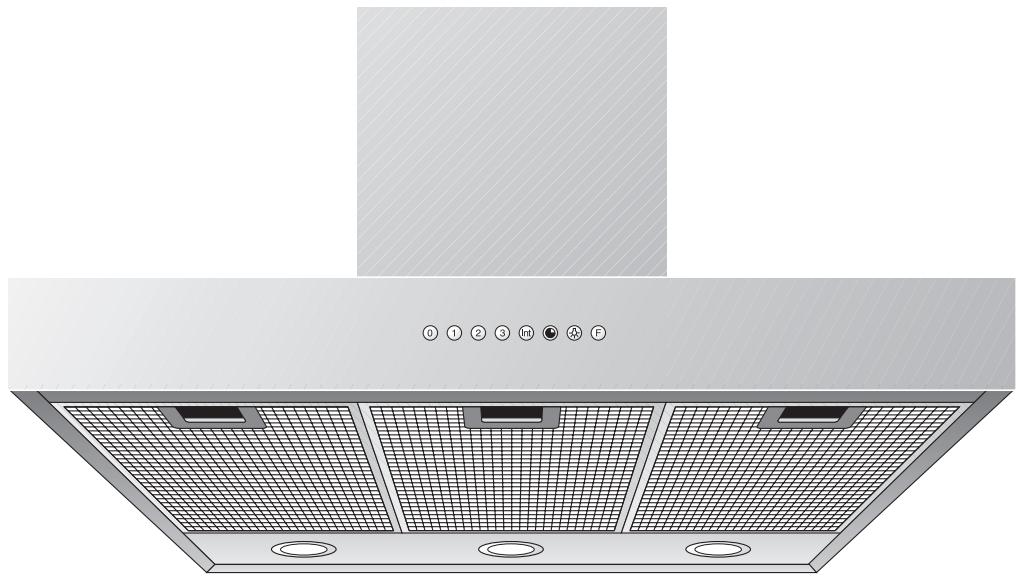

Hotte murale

Ppréambule

1. Instructions importantes page 3-4
   1.1 Sécurité page 3
   1.2 Première mise en service page 4
   1.3 Utilisation page 4
2. Equipement page 5
3. Utilisation page 6-8
   4.Nettoyage et entretien page 9-10
4. Maintenance page 11
5. Instructions de pose page 12-17
   6.1 Caracteristiques techniques page 12
   6.2 Pose page 12-17

Avec vous nouvelle hotte aspirante, vous prendrez encore plus de plaisir à travailler dans votre cuisine.

L'appareil offre les avantages suivants :

• une puissance d'aspiration élevée pour un niveau de bruit peu important,
• un grand nombre de fonctions,
• un éclairage optimal du plan de cuisson grâce à des lampes halogènes à intensité variable.

Pour pouvoir profiter de toutes les fonctions et possibités de l'appareil, lisez attentivement la notice d'utilisation et de pose avant de vous en servir pour la première fois. Cette notice contient en particulier des informations importantes pour l'utilisation, l'installation et la maintenance de l'appareil.

Vous trouvrez en page suivantes des instruct- tions importantes concernant la sécurité et l'utilisation. Leur but est de garantir vous sécurité personnelle et de prolonger au maximum la durée de vie de votre apparéil.

La page 4 fournit des indications sur les points à respecter avant la première utilisation.

Les chapitres «Description et fonctionnement» et «Utilisation» vous dévoilent tout ce que peut faire votre hotte et comment vous servir au moins de l'appareil.

Vous trouvrez au chapitre «Nettoyage et entretien» des conseils et instructions vous permettant de garder un apparéil en bon état de marche, tout en préservernt longtemps son aspect.

Alors, bonnes recettes avec votre nouvelle hotte aspirante!

1. Instructions importantes

1.1 Sécurité

• Ne jamais mesure en marche un apparéil endommagé.
• L'appareil doit être raccordé par un spécialiste qualifié, dans le respect de toutes les règlementations en vigueur (distributeur d'électricité, normes de construction, etc.).

• Il ne faut pas que des cordons d'alimentation puissant se trouver en contact avec des surfaces chaudes de cuisson.
• Ne mettez pas la hotte aspirante en marche sans ses lampes.
• Ne faites jamais fonctionner l'appareil sans filtre àGRAISSE.
• L'appareil ne doit pas aspirer de substances et vapeurs dangereuses et explosives!
• L'utilisateur est responsable de l'emploi conforme et du parfait etat de l'appareil.
• Ne laissez jamais l'appareil fonctionner sans surveillance.
• Attention! Les filtres trop charges en graisse représentent un risque d'incendie! Ne faites pas frire des alimentes à côté de la hotte sans surveillance permanente! Veillez à nettoyer régulièrement le filtré à graisse et changer le filtré à charbon actif!
  Risque d'incendie! Il est interdit de faire flamber sous la hotte aspirante!
• Si vous utilisez un foyer à combustible solide pouvant générer un risque de feu (exemple : projections d'escarilles ou de flammèches), le montage de la hotte aspirante n'est autorisé que si le foyer compter un couvercle fermé, non amovible et si la reglementation en vigueur dans le pays d'utilisation est respectée. Cette restric tion ne s'applique pas aux cuisinières et tables de cuisson à gaz.
• Lorsque la hotte est posée, n'utilisez pas les foyers avant d'y avoir posé des réciplents de cuisson!
• Si vous utilisez plus de 3 peux à gaz en même temps, réglez la hotte au moins sur le niveau de puissance 2 de façon à éviter une accumulation de chaleur dans l'appareil.
• Pour des raisons de sécurité, ne posez pas

d'objets lourds sur le dessus de l'appareil.

• Ne nettoyez pas l'appareil avec un nettoyeur à vapeur ou à pression d'eau : risque de court-circuit!
• À chaque opération de maintenance, séparer l'appareil de l'alimentation électrique, en débranchant la fiche secteur ou en manoeuvrant le fusible concerné.

Si la fiche d'alimentation secteur n'est pas accessible, il fautmettre l'appareil hors tension au niveau du fusible situé en amont dans l'installation électrique.

• Les réparations doivent être confiées uniquement à des spécialistes qualifiés afin que la sécurité électrique soit garantie.
• Pour les dommages éventuels, dus au non-respect de ces instructions, aucune garantie n'est assurée par Gaggenau.
• Si un autre foyer (poèle à bois, charbon ou mazout, cheminée à foyer ouvert) fonctionné dans la pierce où se trouve la hotte murale, il faut assurer un apport suffisant en air frais.
• Pour un fonctionnement sans risque, il ne faut pas dépasser une dépression de 4 Pa (0,04 mbar) dans la piece où se trouve le foyer. Il est possible d'y parvenir en laissant l'air de combustion entre par des ouvertures non obturables (dans des portes ou fenêtes, bouches d'aération ou autre moyen technique).
• Si l'appareil n'est destiné à fonctionner que fenêtre ouverte (pour garantir un apport suffisant d'air frais), vous pouvez vous servir du contacteur de fenêtre.

Dans ce cas, un contacteur (contact de travail) est monté sur la fenêtre et raccordé, côté apparéil, à la sortie correspondante sur la carte électronique. L'appareil ne peut alors fonctionner que lorsque la fenêtre est ouverte.

Important! Le contacteur de fenêtre doit être raccordé uniquement par un technicien qualifié.

Remarque : l'éclairage fonctionne sans aucune restriction.

• ÀpRES une panne d'électricité, la hotte aspirante ne se remet pas en marche d'elle-même. Il faut tourner un bouton ou appuyer sur une touche quelconque.

Sous réserve de modifications techniques!

1.2 Première mise en service

Avant de mettre l'appareil pour la première fois en marche, respectez les instructions suivantes :

• Avant la première mise en service, l'appareil doit avoir eté installé et raccordé par un technicien.
• Lisez attentivement la notice d'utilisation et de pose.
  Sortez l'appareil de son emballage et éliminez ce dernier de manière conforme aux réglementations! Attention : l'emballage contient des accessoires! Tenez les éléments d'emballage (films plastique, éléments en polystyrene, etc.) à distance des enfants !
• Nettoyez soigneusement l'appareil avant la première utilisation (voir chapitre «Nettoyage et entretien»).
• Avant la mise en marche, vérifie si le branchement électrique est correct.

1.3 Utilisation

• L'appareil est concu pour un usage domestique et ne doit pas ettreutiliséàd'autres fins.
• En cas d'anomalies de fonctionnement, comme nencez par vérifier les fusibles du logement. S'il ne s'agit pas d'un problème d'alimentation électrique, prévenez votre distributeur ou le service après-vente Gaggenau le plus proche.

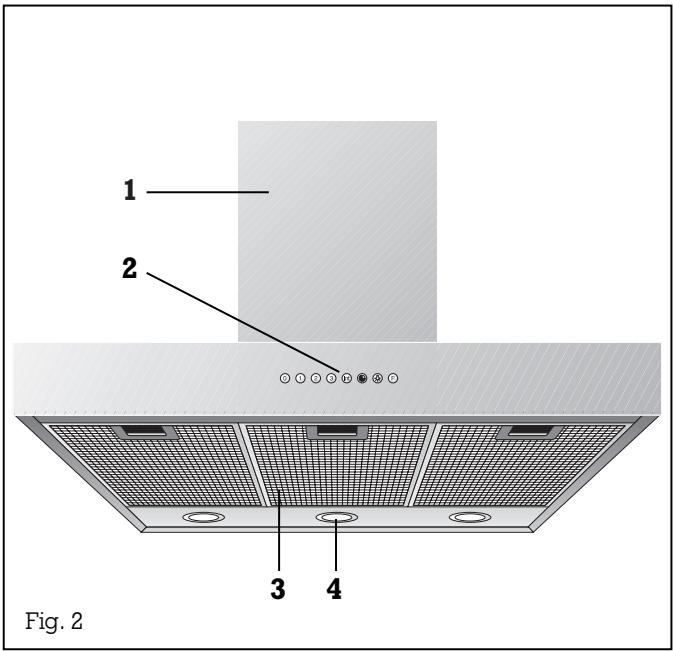

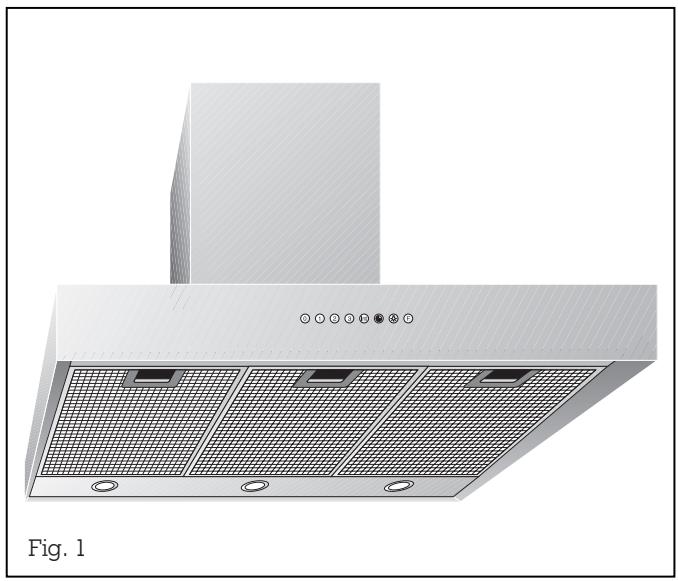

2. Équipement

1 Conduit d'airation

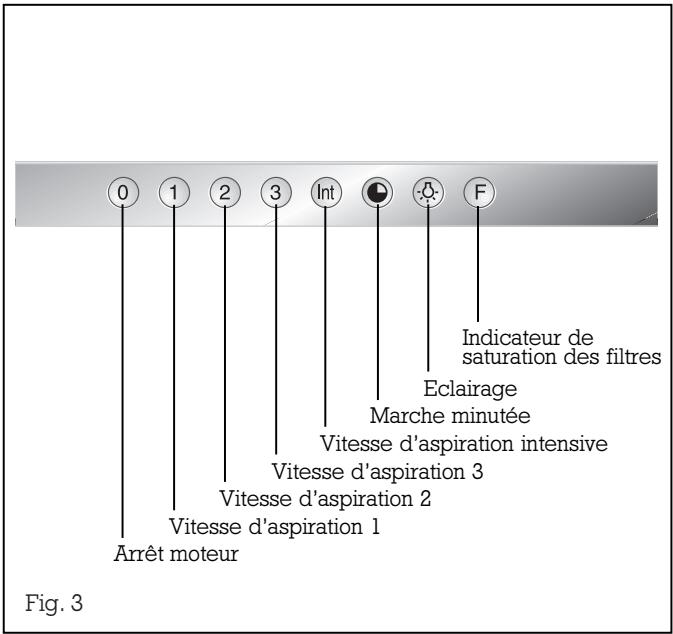

2 Panneau de commande
3 Filtre àGRAISSE
4 Eclairage

Accessoires de pose pour mode évacuation

conduit d'évacuation en finition inox :

LK 010-012 pour hauteur de plafond 2,25 - 2,64 m

LK 010-022 pour hauteur de plafond 2,64 - 3,02 m

conduit dévacuation en finition aluminium :

LK 011-012 pour hauteur de plafond 2,25-2,64 m

LK 011-022 pour hauteur de plafond 2,64-3,02 m

Accessoires de pose pour mode recyclage

conduit de recyclage en finition inox :

LK 010-112 pour hauteur de plafond 2,36 - 2,64 m

LK 010-122 pour hauteur de plafond 2,64 - 3,02 m

conduit de recyclage en finition aluminium :

LK 011-112 pour hauteur de plafond 2,36-2,64 m

LK 011-122 pour hauteur de plafond 2,64 - 3,02 m

3. Utilisation

La hotte AH 540/541-190 a une largeur de 90 cm, contre 120 cm pour la AH 540/541/542/543-120. L'utilisation est identique pour les deux modèles. À l'exception de la touche 0 (« Arrêt moteur »), toutes les touches de seLECTION de fonctions sont rétro-éclairées en vert lorsqu'elles sont activées.

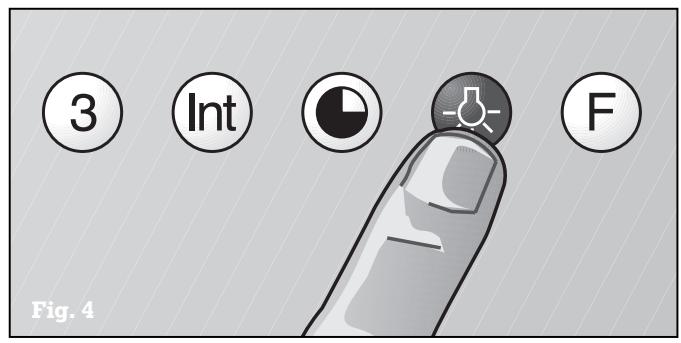

Eclairage

L'éclairage fonctionne indépendamment de la hotte murale et s'allume ou s'éteint à l'aide de la touche (voir fig. 4).

En exerçant une pression brève sur la touche ©
vous allumez l'éclairage à la puissance maximale.

Si vous maintenez la touche enforcée, vous pouvez faire varier l'intensité à volonté selon vos besoins.

Ventilation

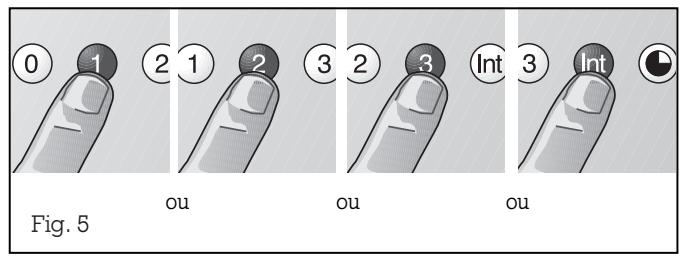

Vous disposez de trois vitesses d'aspiration plus une supervitesse (voir fig. 5). Pour selectionner la vitesse d'aspiration la mieux adaptee a la cuisson, appuyez sur l'une des touches de selection 1,2,3 ou Int.

Pour faire revenir et faire cuire dans une poèle ouverte, il faut désir la touche de super-vitesse Int (voir fig. 6).

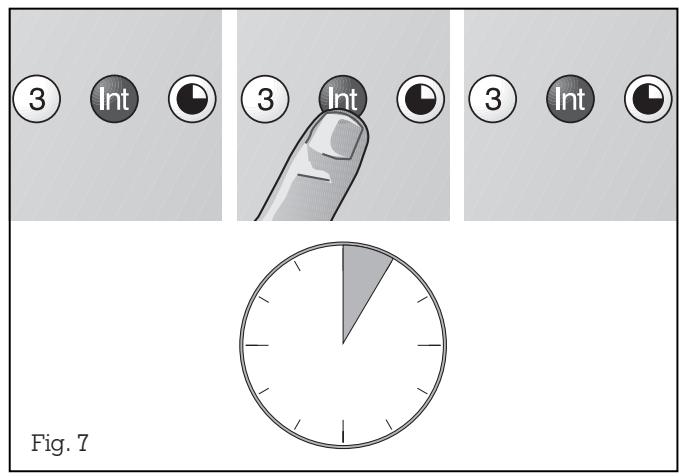

Lorsque vous avez allumé la hotte en choisissant la super-vitesse, elle s'arrête automatiquement au bout de 5 minutes.

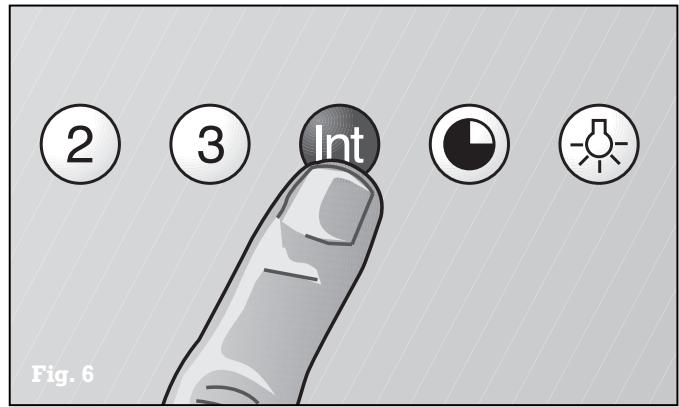

Si vous appuyez sur la touche Int alors que la hotte fonctionne avec la vitesse 1, 2 ou 3, l'électronique revient automatiquement à la vitesse d'origine au bout de 5 minutes (voir fig. 7).

Si vous voulez arrêté l'allure intensive avant expiration des 5 minutes, appuyez sur la touche 0 (« arrêt moteur ») ou sélectionné une autre allure (voir fig. 8).

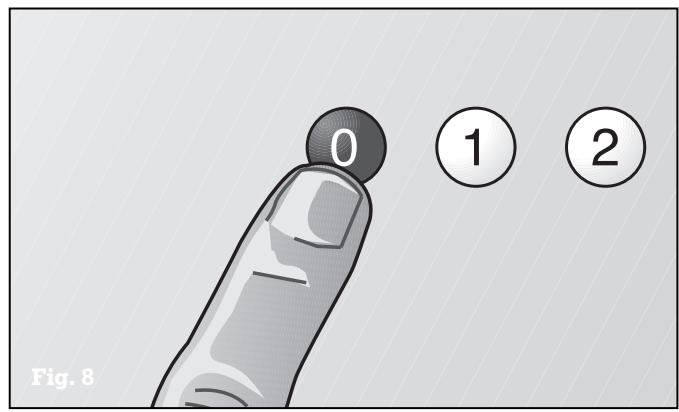

Bien entendu, il est à tout moment possible d'arrête la hotte murale en appuyant sur la touche 0 (« Arrêt moteur »).

Fonctions speciales:

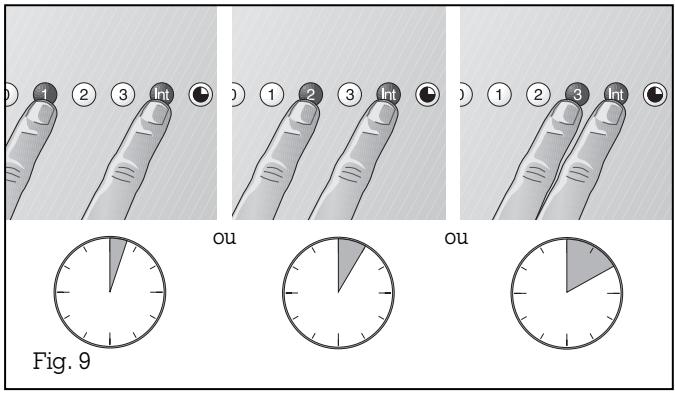

Durée de fonctionnement en super-vitesse:

En appuyant simultanément sur la touche Int et les touches 1, 2 ou 3, vous pouvez affecter une durée de 3, 5 ou 10 minutes à la super-vitesse et sauvégarder cette durée (voir fig. 9); à la livraison, la durée programmée est de cinq minutes, ce qui correspond à la combinaison de touches Int/2.

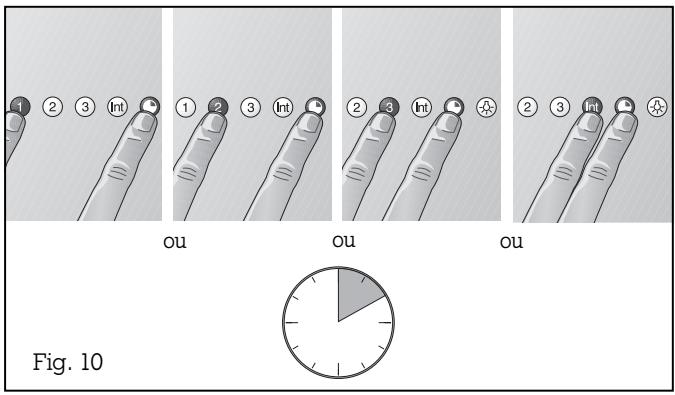

Arrêt différé :

l'arrêt différé est possible dans n'importe qu'elle allure. Appuyez d'abord sur la touche souhaitatione (1, 2, 3 ou Int), puis actionné la touche (voir fig. 10).

La durée de fonctionnement avant l'arrêt différé est de dix minutes pour toutes les allures. Une fois ces 10 minutes expirées, la hotte s'arrête automatiquement, mais l'éclairage reste allumé.

Il s'agit d'une fonction spécifique à cette hotte. Elle permet de programmer l'allumage automatique de l'aspiration pendant 5 minutes toutes les heures. Pour selectionner cette fonction, appuyez en même temps sur les touches 0 et, suivant la puissance d'aspiration souhaitee, sur l'une des touches 1, 2 ou 3 (voir fig. 11).

Ce mode de fonctionnement est signalé par l'allumage alternant du bouton ⑥ et duvoyant de la vitesse selectionnée.

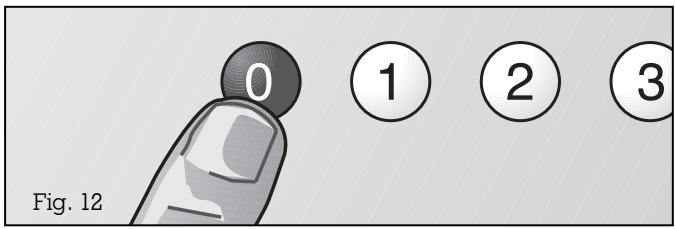

Pour arrêter la ventilation intermittente, appuyez sur la touche 0 (voir fig. 12).

4. Nettoyage et entretien

Nettoyage des filtres àGRAISSSE

Après 30 heures de fonctionnement, l'indicateur des saturation F des filtres àGRAISSÉ clignote (voir fig. 3). Le clignotement de cevoyant vous signale qu'il faut nettoyer les filtres.Bien entendu, le nettoyage des filtres àGRAISSÉ est possible à tout moment, sans que levoyant ne clignote.

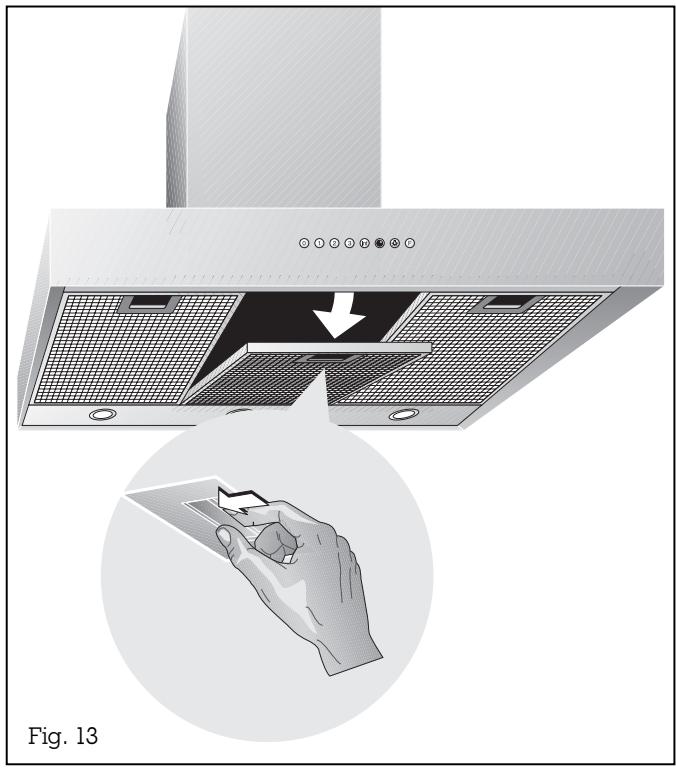

Pour le nettoyage, les filtres àGRAISSÉ en inox sont faciles à démonter (voir fig. 13):

Mettez l'appareil hors tension et isolez-le du secteur (par exemple en désactivant le fusible).

Saisissez la poignée du filtré et déplacez le pouvoir vers l'arrière. Tirez ensuite le filtré vers le bas pour le dégager de son support; recommencer ce l'opération pour les autres filtres.

Vous pouvez nettoyer les filtres à graisse en inox au lave-vaisse, à une température maximale de 65^ . Placez-les verticalement dans le lave-vaisse pour éviter que des résidus alimentaires n'y restent accrochés.

Dans la mesure du possible, essuyez l'intérieur du boîtier à l'eau de vaisselle chaude au moment du changement de filtré.

Attention :

lors du nettoyage, faites attention aux pièces qui dessortent à l'intérieur de la hotte.

Après nettoyage, replacez les filtres àGRAISSE dans la hotte murale. Pour ce faire, procedez dans l'ordre inverse de la dépose.

Attention :

Après montage, les poignées des deux filtres à graisses doivent être visibles.

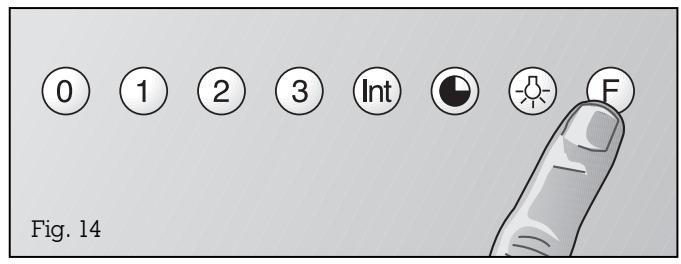

Appuyez sur la touche F pour remettre l'horametre à zéro. Le voyant de contrôle arrêté de clignoter.

Mode recyclage

Le filtré à charbon actif retient les odeurs en mode recyclage. En utilisation normale (1 à 2 heures par jour), il faut changer le filtré à charbon actif environ 1 fois par an.

Si le filtré à charbon actif n'est pas monté, les matières olfactives contenues dans les vapeurs de cuisine ne pourront pas être arrêtées.

Changement du filtré à charbon actif

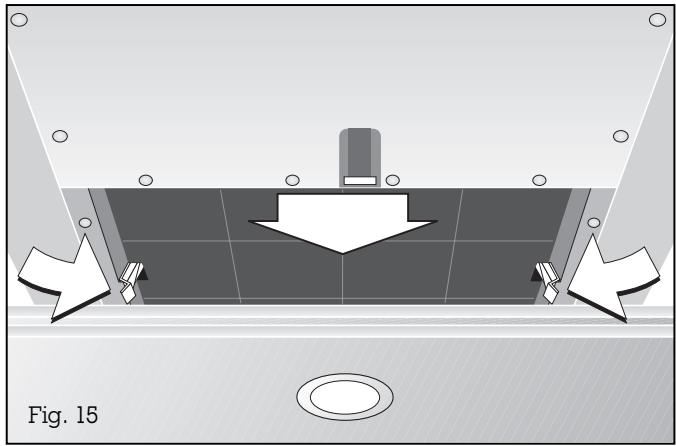

Déposez les filtres àGRAISSÉ en inox. Appuyez sur les pattes latérales du filtré à charbon actif et laisserze le filtré descendre.Enforcez les pattes sur le côté et sortez le filtré à charbon actif vers l'avant.

Pour monter le filtré à charbon actif, introduizez-le en l'inclinant (attention : risque d'endommager le connecteur de lampe situé à gauche). Poussez ensuite le filtré vers le haut jusqu'à au verrouillage des pattes laterales. Reposez les filtres àGRAisse en inox.

Vous trouvrez des filtres à charbon actif (KF 001-010) chez votre distributeur. N'utilisez que des filtres d'origine.

Les filtres à charbon actif ne contiennent pas de matières polluantes. Vous pouvez les jeter à la poubelle.

Nettoyage de la hotte

Nettoyez les parties externes de la hotte avec un produit à vaisselle non agressif et un chiffon doux.

N'employez pas de produits de nettoyage agressifs, acides ou à récurer. N'utilisez pas non plus d'éponges à gratter ni de brosses.

Vous peuvent nettoyer les versions en inox (AW 540/AW 542) avec des produits de nettoyage et d'entretien vendus dans le commerce pour ce matériel.

Nettoyage des plaques vitrées

Appliquez un produit lave-vitre du commerce avec un chiffon doux et humide. Pour les nettoyer plus facilement, vous pouvez démonter les plaques vitrées en procédant de la manière suivante : sortez les filtres àGRAisse.Dans la hotte, vous trouverez, sur le dessus, trois ouvertures à travers lesquelles vous pouvez soulever une par une les plaques vitrées au moyen d'un objet à bords non vifs (manche de cuillage en bois par exemple) pour les dégager plus facilement.

Si elles sont très sales, vous pouvez nettoyer les plaques au lave-vaisse à une température maximale de 55^ .

Remarque : en reposant les plaques, faites attention à ne pas rayer le conduit de cheminée. Placez les plaques côté imprimé tourné vers le bas, en commencerant par le bord reposant sur le conduit.

Nettoyage du bandeau en aluminium

Nettoyez le bandeau de commande seulement avec une éponge et un peu de produit à vaisselle non agressif. Essuyez ensuite avec un chiffon doux et sec. N'utilise pas de produits agressifs ou corrosifs, ni de brosses et poudres à récurer. N'utilise pas de nettoyants alcalins (bombe de nettoyage pour fours par exemple), car ils attaquent les surfaces en-aluminium. N'utilise pas non plus d'éponges à gratter.

Fig. 16

Fig. 17

Avant toute réparation, il faut séparer l'appareil du secteur électrique.

En cas d'anomalies de fonctionnement, commencer par vérifier les fusibles du logement.

Si l'alimentation électrique est en ordre alors que l'appareil ne fonctionne pas, prévenez votre distributeur ou le service après-vente Gaggenau le plus proche. Indiquez le type de l'appareil (voir la plaquette d'identification).

Les réparations doivent être confiées uniquement à des spécialistes qualifiés afin de garantir la suture de l'appareil. La garantie expire en cas d'interventions non-conformes.

Remplacement d'une lampe

Attention : avant de remplacer la lampe, mettez la hotte hors tension (en désactivant le fusible) !

Attention : juste après avoir été éteintes, les lampes peuvent être très chaudes. Risque de brûlle.

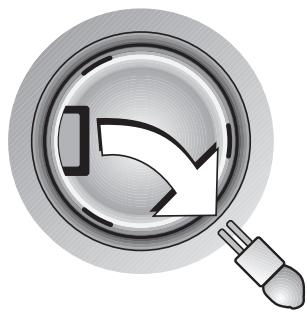

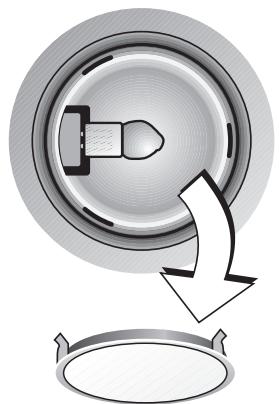

• Démontez la bague du cache de lampe.

Remarque: faites attention à ne pas laisser tomber le verre (fig. 16).

-Sortezla lampe (fig.17).

Remplacez les lampes grillées uniquement par des lampes de même type (12 V / 20 W / culot G4) !

Mise en place de la lampe

• Enoncez la lampe dans la douille.
  Remarque: ne prenez pas les lampes halogènes avec les mains! Utilisez un chiffon et ne prenez la lampe que par le bord.
• Verrouillez le cache de lampe.
• Rebranchez l'appareil au secteur !

6.1 Caracteristiques techniques

AW 540/541-190: poids : 23,5kg dimensions : 898 x 550 mm

AW 540/541-120: poids : 27,5kg dimensions : 1198 x 550 mm

AW 542/543-120: poids : 25,5kg dimensions : 1198 x 550 mm

Branchementélectrique

Tenez compte des indications de la plaquette d'identification!

Le cordon d'alimentation doit être au moins du type H 05 VV-F G 0,75.

L'appareil doit être branché uniquement par un électricien/agréé. L'installateur est responsable du bon fonctionnement de l'appareil sur le lieu d'installation.

Il doit expliquer à l'utilisateur le mode de fonctionnement de l'appareil à l'aide de la notice d'utilisation.

Possibilities de branchement

Brancher la fiche du cordon d'alimentation à la prise de courant disposée sur le mur derrière le cache de gaine. Si cela n'est pas possible, il faut qu'il soit possible de séparer l'appareil du secteur sur tous les pôles, au moyen du fusible situé en amont dans l'installation électrique du logement ou il faut disposer d'un sectionneur accessible, dont les contacts sont espacés d'au moins 3,0 mm.

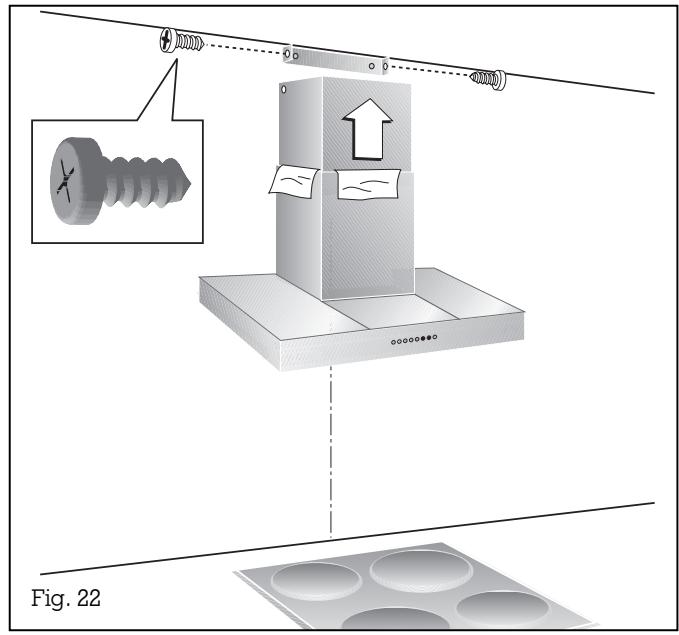

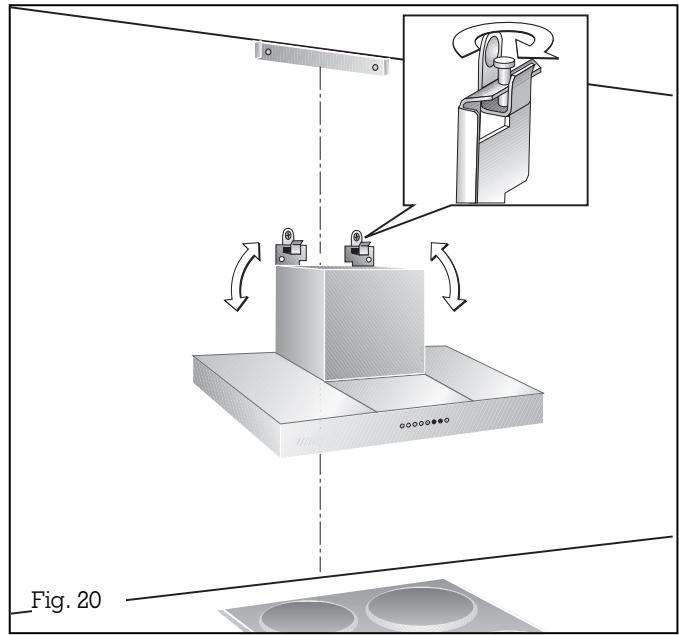

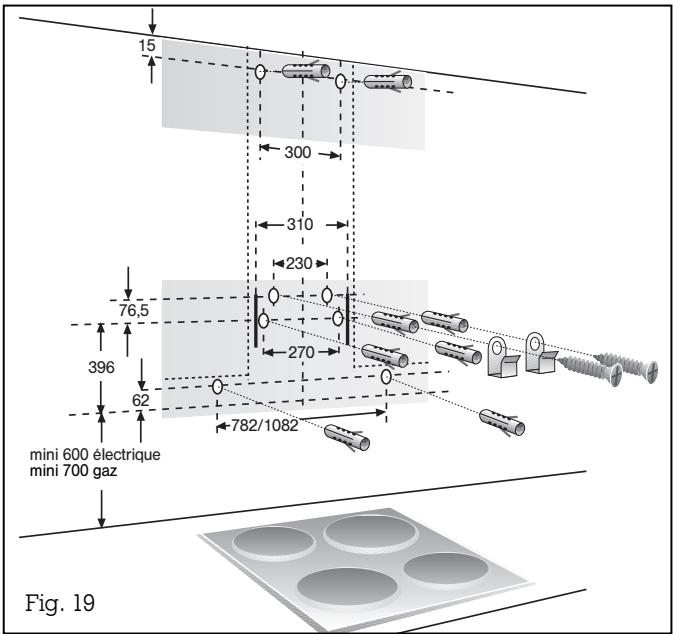

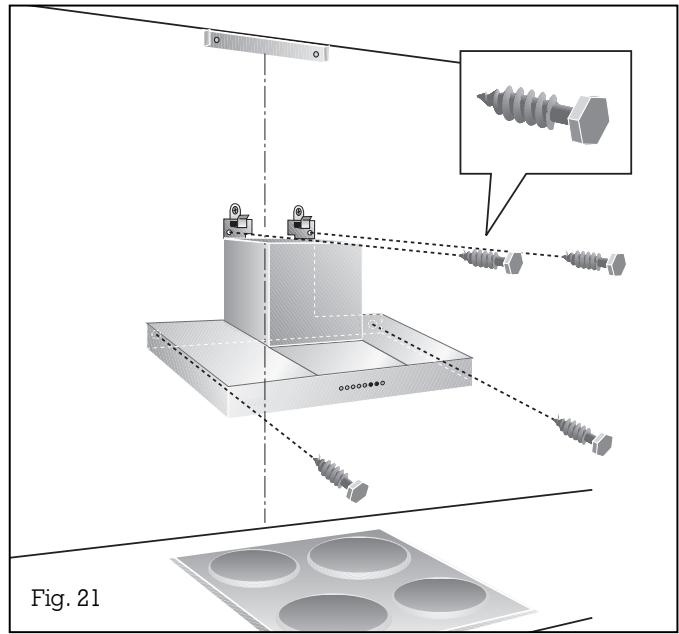

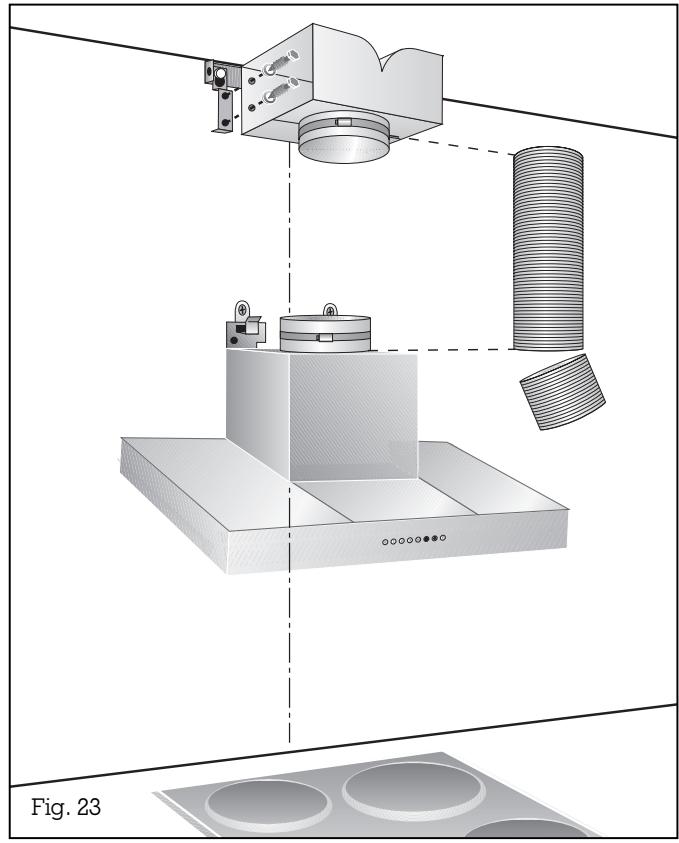

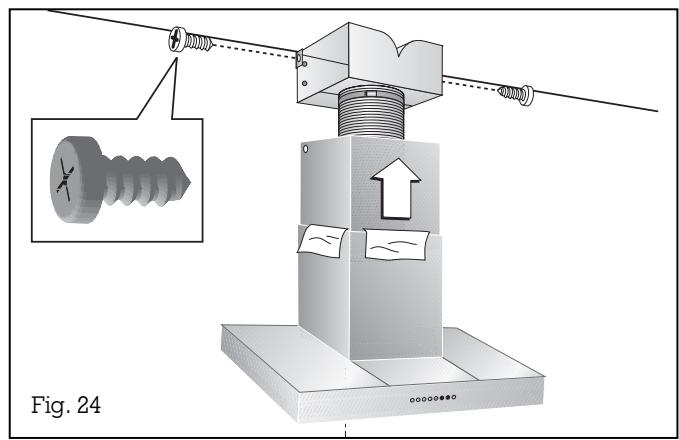

6.2 Pose

La hotte doit être installée en conformité avec les prescriptions du distributeur d'électricité et les réglementations sur la construction en vigueur dans chaque pays.

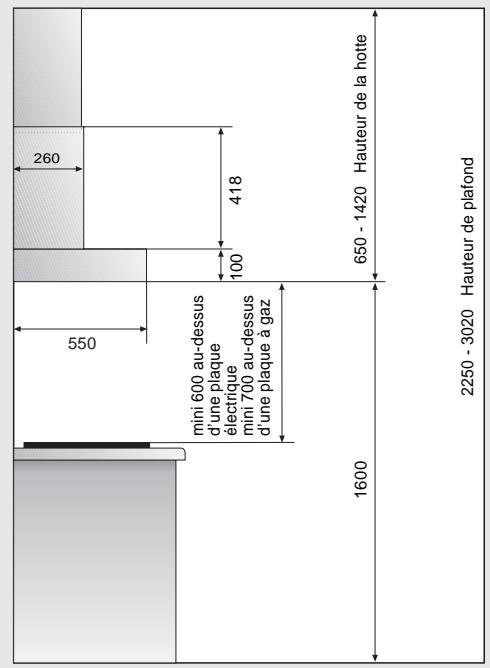

La distance minimale entre le plan de cuisson et le bord inférieur de la hotte est de 600~mm pour les-appareils electriques. La distance minimale entre le dessus de la grille portecasseroles et le bord inférieur de la hotte est de 700~mm pour les appareils a gaz.

La hotte est conçue pour fonctionner en mode évacuation ou en mode recyclage. L'évacuation peut se faire dans une cheminée séparée ou à travers la cloison extérieure, directement à l'air libre.

Il est interdit de rejoeter l'air dans un conduit de fumée en service ou dans une cheminée reliée à la chaudière. Si vous voulez evacuer l'air use par une cheminée qui n'est pas en service, il faut au préalable consulter le ramoneur compétent.

Si un autre foyer à oxygène fonctionne dans la pièce où se trouve la hotte murale, il faut, pour des raisons de sécurité, consulter un ramoneur dès le stade de l'étude. Il faut en particulier assurer un apport suffisant en air frais. Les normes locales de construction et de sécurité doivent être respectées.

Si un autre foyer (poèle à bois, charbon ou mazout, cheminée à foyer ouvert) fonctionne dans la pièce où se trouve la hotte murale, il faut assurer un apport suffisant en air frais.

Pour un fonctionnement sans risque, il ne faut pas dépasser une dépression de 4 Pa (0,04 mbar) dans la pierce où se trouve le foyer. Il est possible d'y parvenir en laissant l'air de combustion entre par des ouvertures non obturables (dans des portes ou fenêtes, bouches d'aération ou autre moyen technique).

Le conduit d'évacuation peut être constitué de tuyaux couples en aluminium et de tuyaux en tôle protégés contre la corrosion, ainsi que de tuyaux d'évacuation dont le matériel est conforme à la classe de feu B1 selon DIN 4102. Les tuyaux d'évacuation doivent avoir un diamètre nominal de 150mm .

Il faut particulièrement veiller au respect des points suivants :

• les conduits d'évacuation et tuyaux doivent être aussi courts que possible,
• les tuyaux doivent être posés en veillant à ce qu'ils ne forment pas un angle aigu, mais un coude et à ce qu'ils soient inclinés vers le haut à l'endroit où ils pénétre dans le conduit de fumées,
• éviter les réductions de section vers le haut (diminution du début volumique).

En série, la hotte est dotée d'un orifice de sortie dirige vers le haut.

Pour évacuer l'air usé à travers la cloison extérieure, nous recommendons l'utilisation de notre caisson mural téléscopique TM 150-045 (Ø 150).

Remarque :

Pour empêcher l'eau, par exemple la condensation ou l'eau de pluie provenant d'une souche de cheminée non couverte, de pénétrer dans la hotte, il faut prévoir un séparateur d'eau de condensation RV 060-150 à proximé de la hotte. Ce dispositif doit demeurer accessible même après pose de la hotte.

Suivant la hauteur de plafond, vous disposez des gaines suivantes :

Accessoires de pose pour mode évacuation

conduit d'évacuation en finition inox :

LK 010-012 pour hauteur de plafond 2,25 - 2,64 m

LK 010-022 pour hauteur de plafond 2,64 - 3,02 m

conduit d'évacuation en finition aluminium :

LK 011-012 pour hauteur de plafond 2,25 - 2,64 m

LK 011-022 pour hauteur de plafond 2,64 - 3,02 m

Accessoires de pose pour mode recyclage

conduit de recyclage en finition inox :

LK 010-112 pour hauteur de plafond 2,36 - 2,64 m

LK 010-122 pour hauteur de plafond 2,64 - 3,02 m

conduit de recyclage en finition aluminium :

LK 011-112 pour hauteur de plafond 2,36-2,64 m

LK 011-122 pour hauteur de plafond 2,64 - 3,02 m

Les cotes indiquées sont basées sur une distance de 1,60 m entre le sol et le bord inférieur de la hotte.

Des gains spéciales sont disponibles en option et contre supplément de prix.

La prise de courant doit être prévue sur le mur, derrière le cache du conduit.

Fig. 18

Fonctionnement avec les tables de cuisson et cusiniières à gaz

Important : ne faites pas fonctionner tous les yeux en même temps pendant une période prolongée (15 minutes maximum) à la puissance de chauffe maximale ; vous risquez sinon de vous brûler en touchant aux surfaces extérieures ou d'endommager la hotte.

Si la hotte fonctionne au-dessus d'une table de cuisson à gaz, il faut régler la hotte à la puissance maximale des que trois最喜欢 ou plus sont allumés en même temps.

La consigne suivante ne concerne que la hotte AW 542/543 (dépourvue d'extracteur intégré) :

La hotte aspirante n'est utilisable qu'en mode évacuation. L'air est rejeté par un ventilateur externe et une cheminée de ventilation ou bien directement à l'extérieur, à travers le mur.

L'aspiration se fait par un ventilateur externe. Nous conseillons d'utiliser les ventilateurs GB 032-107 ou GB 052/053-140 de la gamme Gaggenau, car l'électronique de la hotte est adaptée de manière optimale à ces ventilateurs.

Pour le branchement électrique à faire entre le ventilateur et la hotte, observez les instructions de la notice de pose fournie avec le ventilateur extreme.

Lorsqu'un cable allant au ventilateur est endomagé, il faut qu'il soit changé par le fabricant ou son service après-vente, ou encore par une personne disposant de qualifications équivalentes, afin de prévenir tout risque.

Attention : Avant de tracer les points de fixation, assurez-vous qu'aucun cable électrique, tuyau d'eau ou autre ne passée dans le mur aux endroits voulus.

Procedez comme suit :

Tracez sur le mur une ligne mediane allant partant du bord inférieur de la hotte.
- A l'aide du gabarit de perçage, marquez les positions des vis sur le mur. Cela facilititera la fixation (fig. 19).
- Veillez à respecter une distance minimale de 600 mm avec les zones de cuisson électriques et de 700 mm avec les feuux à gaz. Le bord inférieur du gabarit correspond au bord inférieur de la hotte.
- À l'aide du gabarit de perçage,/percez les 6 trouss pour la hotte (zone I du gabarit) et les 2 trouss pour la suspension du conduit de cheminée (zone II du gabarit). Fixez dans les 2 trouss supérieurs de fixation les 2 crochets d avec les vis à tête faisée c. Vérifié que les crochets sont bien dans le plan du mur. Si nécessaire, chanfreinez les trouss de fixation. Pour les autres perçages,utilisez les chevilles a jointes.

Remarque : tenez compte des évventuels accessoires optionnels à monter.

• Vissez les cornières du cache de conduit.
• Déposez le filtré àGRAISSÉ.
• SusPENDez la hotte aux deux crochets. Àjustez la suspension avec les vis à tête cruciforne et vérifiez l'aplomb de la hotte à l'aide d'un niveau à bulle (fig. 20).

• Fixez la hotter au mur avec les 4 vis b (fig. 21).

Si vous avez prévu d'utiliser votre hotte en mode évacuation, procédez de la manière suivante :

Raccordez les tuyaux.
- Établissez la liaison électrique.
- Seulement avec la cheminée en inox (LK 010-012/022): Enlevez le film qui protège les caches de cheminée.

Remarque! Évitez d'endommager les surfaces métalliques qui sont fragiles.

• Enoncez la partie supérieure du conduit dans la partie inférieure. Faites attention à ce que les perçages latéraux de fixation se trouvent bien en haut.
• Placez les deux éléments de la cheminée sur l'appareil.
  -Tirez la partie supérieure vers le haut pour l'amener dans sa position finale, et fixez-la au support de plafond, avec 2 vis (fig. 22).

Remarque : en extrayant la partie supérieure, faites en sorte de ne pas rayer la partie inférieure. Pour ce faire, servez-vous par exemple du gabarit de montage comme protection, en le posant sur le bord du cache inférieur.

• Replacez les filtres àGRAISSSE.
• Placez les plaques vitrées sur l'appareil, côté imprimé tourné vers le bas.

Remarque : en posant les plaques vitrées, faites attention à ne pas rayer la cheminée.

Si vous avez prévu d'utiliser la hotte en mode recyclage, utilisez le kit de montage pour recyclage, qui comprend les conduits d'air LK 010-112/122 et LK 011-112/122. Par ailleurs, vous avez aussi besoin d'un filtré à charbon actif (KF 001-010).
Procedez de la manière suivante :

• Desserrez légèrement les vis des équères de fixation supérieures. Accrochez les équères de retenue et resserrez les vis à fond.
• Vissez la dérivation de recyclage aux cornières (4 vis).
• Coupe le tuyau couple à la bonne longueur, puis fixez-le avec des colliers (fig. 23).
• Établissez la liaison électrique.
• Seulement avec la cheminée en inox (LK 010-112/122): Enlevez le film qui protège les caches de cheminée.

Remarque : la surface métallique est fragile, faites attention à ne pas l'abîmer.

• Emboîtez la partie supérieure de la cheminée dans la partie inférieure. Vérifiez que les trous de fixation latéraux se trouvent bien en haut.
• Assemblez les deux parties de la cheminée sur l'appareil.
  -Tirez la partie supérieure de la cheminée vers le haut pour l'amener dans sa position définitive puis fixez-la au support de plafond, avec 2 vis (fig. 24).

Remarque : faites attention à ne pas rayer les surfaces ; utilisez par exemple le gabarit de montage comme protection de l'arête du cache inférieur.

• Remontez le filtré à charbon actif.
• Remontez les filtres àGRAISSSE.
