MODE D'EMPLOI RTX35070 NVIDIA

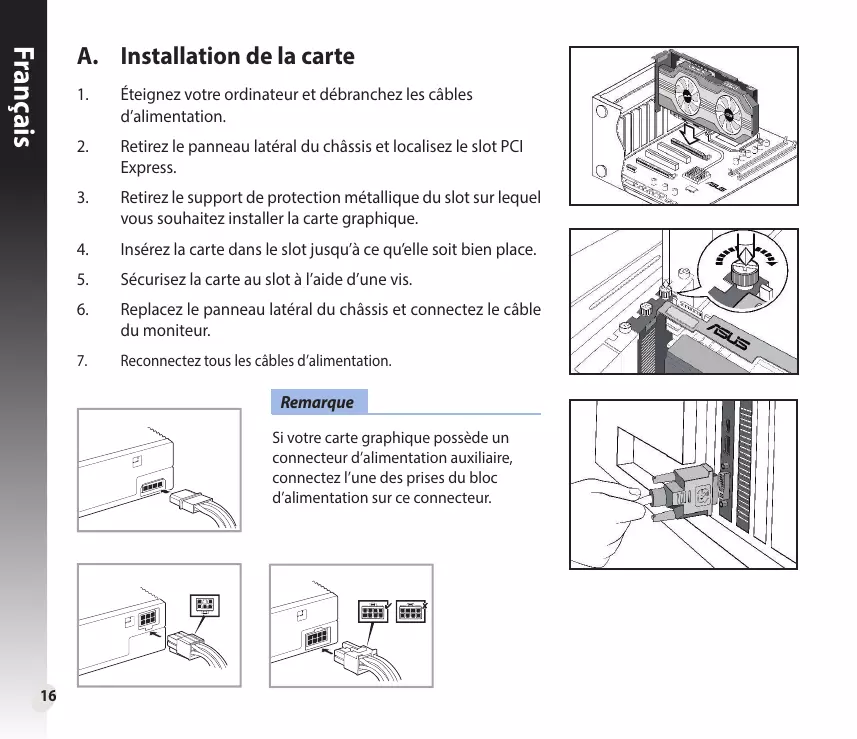

Français A. Installation de la carte

Éteignez votre ordinateur et débranchez les câbles d’alimentation.

Retirez le panneau latéral du châssis et localisez le slot PCI Express.

Retirez le support de protection métallique du slot sur lequel vous souhaitez installer la carte graphique.

Insérez la carte dans le slot jusqu’à ce qu’elle soit bien place.

Sécurisez la carte au slot à l’aide d’une vis.

Replacez le panneau latéral du châssis et connectez le câble du moniteur.

Reconnectez tous les câbles d’alimentation. Remarque Si votre carte graphique possède un connecteur d’alimentation auxiliaire, connectez l’une des prises du bloc d’alimentation sur ce connecteur.

Connectez le câble vidéo du moniteur au port correspondant sur la carte graphique. Référez-vous aux illustrations ci-dessous pour les différents types de connecteurs vidéo et leurs ports respectifs. D-Sub DVI D-Sub DVI HDMI Français B. Connecter des périphériques d’affichage DVI Display Port HDMI

Type-C C. Installation du pilote

Visitez le site d’assistance ASUS à l’adresse : https://www.asus.com/support/.

Cliquez sur Cartes graphiques, puis sélectionnez votre gamme de produit ainsi que le modèle.

Cliquez sur Pilote et Utilitaire, choisissez le système d’exploitation, puis téléchargez et installez le pilote le plus récent. Remarque

Référez-vous au manuel d’utilisation de votre carte graphique pour plus de détails. Les images de ce document illustrant une carte graphique sont données à titre indicatif uniquement, et peuvent ne pas correspondre au modèle de carte graphique dont vous avez fait l’achat.

Informations sur la sécurité Sécurité électrique

Lorsque vous ajoutez ou retirez des périphériques, assurez-vous que les câbles d’alimentation de ces périphériques sont bien débranchés avant de connecter les câbles des signaux. Si possible, déconnectez tous les câbles d’alimentation du système avant d’ajouter un élément.

Assurez-vous que la tension de votre alimentation est réglée sur une valeur qui corresponde à celle de votre zone géographique. Si vous n’êtes pas sûr de la tension des prises électriques que vous allez utiliser, contactez la société d’électricité du lieu où vous vous trouvez.

Si l’alimentation ne fonctionne plus, n’essayez pas de la réparer vous-même. Contactez un service technique compétent ou votre revendeur. Pour un fonctionnement en toute sécurité

Avant d’installer la carte mère et de connecter des périphériques, lisez attentivement tous les manuels livrés avec votre pack.

Avant d’utiliser le produit, assurez-vous que tous les câbles sont connectés correctement et que les câbles d’alimentation ne sont pas défectueux. Si vous détectez un problème, contactez votre revendeur immédiatement.

Pour éviter les courts-circuits, éloignez les trombones, les vis, et les agrafes des connecteurs, des slots, des sockets et des circuits imprimés.

Evitez la poussière, l’humidité, et les températures extrêmes. Ne placez pas le produit dans un endroit où il pourrait être mouillé.

Placez le produit sur une surface stable.

Si vous rencontrez des problèmes techniques avec ce produit, contactez un service technique qualifié ou votre revendeur.

ASUS GPU Tweak II User Manual Q10790 First Edition August 2015 Français Connaître GPU Tweak II L'utilitaire ASUS GPU Tweak II vous permet de surveiller et de modifier les paramètres de votre carte graphique ASUS pour des performances optimales. Il dispose de deux interfaces utilisateur, le Simple Mode (Mode simple) et le Professional Mode (Mode professionnel), qui vous permettent de surveiller rapidement vos profils prédéfinis et personnalisés, améliorer les paramètres du GPU selon le jeu auquel vous jouer ou effectuer des modifications avancées sur les paramètres du GPU pour des performances optimales. ASUS GPU Tweak II intègre ces profils ASUS exclusifs prédéfinis pour gérer lès profils d'économie d'énergie et de jeu : OC Mode (Mode OC) Silent Mode (Mode Silencieux) Gaming Mode (Mode Jeu) My Profile (Mon profil) Configuration système requise

GPU AMD série 7000 ou version ultérieure

GPU NVIDIA série 600 ou version ultérieure

Microsoft® Windows® 10 / 8 / 8.1 / 7 32/64 bits Installer GPU Tweak II

1. Assurez-vous que vous avez installé la carte graphique ASUS et son pilote. Consultez le manuel utilisateur

de la carte graphique ASUS pour plus d'informations sur l'installation de son pilote.

2. Localisez le dossier du pilote ASUS GPU Tweak II et double-cliquez sur le fichier setup.exe pour

commencer l'installation. 36 3. Suivez les instructions à l'écran pour terminer l'installation.

Double-cliquez sur l'icône GPU Tweak sur le bureau.

Cliquez sur Start (Démarrer) > All Programs (Tous les programmes) > ASUS > GPU Tweak II pour lancer le programme. Français Lancer GPU Tweak II Simple Mode (Mode simple) Simple Mode (Mode simple) vous fournit un moyen rapide de surveiller les paramètres de votre GPU en temps réel et de modifier certains paramètres système via Gaming Booster pour profiter encore mieux de vos jeux. Lancer XSplit Caractéristiques d’un profil prédéfini Profils prédéfinis/personnalisés ASUS Informations GPU et Live Update (Mise à jour en direct) Paramètres Lancer le mode Professionnel Panneau de contrôle Lier/dissocier le panneau de contrôle Lancer Gaming Booster Activer/désactiver la rotation du ventilateur (Ventilateur 0 dB)*

• Apparaît uniquement sur une carte graphique ASUS avec la fonction Ventilateur 0 dB.

Français Français Gaming Booster Obtenez le niveau de performance qui fera la différence avec Gaming Booster. Cette application permet d'optimiser votre système pour des jeux sans interruption et plus rapides sur votre ordinateur. Gaming Booster vous propose trois (3) fonctions :

Visual Effects (Effets visuels) : Vous permet de désactiver les effets visuels de Windows® pour intensifier les performances du processeur. System Services (Services système) : Vous permet de désactiver automatiquement ou manuellement les services ou les processus Windows®.

• System Services setting (Paramétrage services système) : Vous permet de choisir manuellement les services ou les processus que vous souhaitez arrêter. System Memory defragmentation (Défragmentation mémoire système): Vous permet de réorganiser et de nettoyer votre mémoire système sans interrompre de processus. Mode Professionnel Profils prédéfiIndique quand le nis/personnaliprofil est appliqué sés ASUS Panneau de contrôle Retourne à l'écran Simple Mode (Mode simple) Lier/dissocier le panneau de contrôle Lancer XSplit Informations VGA et Live Update (Mise à jour en direct) Cliquez pour verrouiller les paramètres du GPU Ajouter, supprimer ou enregistrer un profil Paramètres Paramètres configurables du GPU Français Configurez les paramètres du GPU comme un professionnel et profitez de performances optimales sur votre carte graphique ASUS. Personnaliser l'organisation de l'élément

1. Sélectionnez le profil que vous souhaitez configurer.

2. Sélectionnez le paramètre du GPU, puis saisissez votre valeur préférée.

3. Une fois terminé, cliquez sur

puis attribuez le nom du profil.

2. Définissez vos valeurs préférées.

3. Une fois terminé, cliquez sur

pour enregistrer le profil. Appliquer un profil

Sélectionnez le profil, puis cliquez sur pour appliquer le profil. Supprimer un profil

Sélectionnez le profil, puis cliquez sur pour supprimer le profil. Obtenir les informations VGA et Live Update REMARQUE : Assurez-vous que votre ordinateur est connecté à Internet pour obtenir Live Update. Français L'écran Informations vous fournit des informations et des mises à jour en direct relatives à votre carte VGA ASUS.

Utiliser l'écran des paramètres Main (Principal) Depuis les paramètres principaux, vous pouvez sélectionner l'une de ces options au lancement de GPU Tweak II :

Lancer automatiquement GPU Tweak II ou son Panneau de contrôle au démarrage de Windows®.

Réduire la fenêtre de GPU Tweak II ou son Panneau de contrôle une fois lancé.

Activer/désactiver la fenêtre de notification. Français L'écran des paramètres vous permet de configurer les paramètres GPU Tweak II tels que Main (Principal), Tuning Settings (Paramètres de réglage), Live Update (Mise à jour en direct) et Keyboard Shortcuts (Raccourcis clavier). Main settings (Paramètres principaux) Monitor panel (Panneau de surveillance) Panneau de contrôle

Tuning Settings (Paramètres de réglage) Français Depuis Tuning Settings (Paramètres de réglage), vous pouvez sélectionner l'une de ces options lors de l'application des paramètres de GPU Tweak II :

Appliquer les paramètres au démarrage de GPU Tweak. Tuning Settings (Paramètres de réglage)

Définissez Update check frequency (Fréquence de vérification des mises à jour) en fonction de quand vous souhaitez bénéficier de Live Update.

Sélectionnez l’une des options de Live Update pour : Français Recevez des notifications sur les dernières mises à jour du VBIOS et des pilotes à partir de Live Update. Configurez et sélectionnez les options Live Update suivantes :

• Télécharger les mises à jour mais me laisser choisir de les installer : Sélectionnez cette option pour télécharger automatiquement des mises à jours puis décider manuellement de les installer.
• Télécharger les mises à jour importantes mais me laisser choisir de les installer : Sélectionnez cette option pour télécharger automatiquement des mises à jours importantes puis décider manuellement de les installer.
• M’informer mais ne pas télécharger ou installer automatiquement les mises à jour : Sélectionnez cette option pour recevoir uniquement des notifications et décider de télécharger et d’installer manuellement les mises à jour. Paramètres Live Update

Keyboard Shortcuts (Raccourcis clavier) Français Activer/désactiver les raccourcis clavier pour afficher rapidement l’écran principal ou appliquer des réglages rapides. Paramètres Keyboard Shortcuts (Raccourcis clavier)
