Type de produit	Ventilateur interne
Marque	GAGGENAU
Modèle	AR400-140
Poids	7,3 kg
Type de montage	Mural intérieur, dans un local non habité
Fixation	4 trous Ø 8 mm, chevilles pour maçonnerie massive fournies
Longueur du câble de liaison	Env. 5 m
Dépression maximale admissible dans le local	4 Pa (0,04 mbar)
Conformité	Conforme aux dispositions de sécurité applicables
Raccordement électrique	Par un spécialiste uniquement
Réparations	Par un spécialiste uniquement
Entretien	Mettre hors tension avant toute intervention
Évacuation de l'air	Ne pas évacuer vers une cheminée en service ou un conduit de fumée
Matériaux d'emballage	Recyclables, respectueux de l'environnement
Élimination de l'appareil	Respecter la réglementation locale, appareil à rendre inutilisable
Conditions de garantie	Sous réserve de modifications constructives pour progrès technique

FOIRE AUX QUESTIONS - AR400-140 GAGGENAU

Comment installer le ventilateur GAGGENAU AR400-140 ?

L'installation doit être réalisée par un spécialiste. Percez 4 trous de Ø 8 mm dans un mur plat et vertical (maçonnerie massive ou adapté). Insérez les chevilles fournies, vissez le ventilateur, puis reliez-le à la hotte aspirante via le câble de liaison (env. 5 m). Le branchement électrique doit également être effectué par un spécialiste.

Quel type de mur est nécessaire pour le montage ?

Le mur doit être plat, vertical et offrir une portance suffisante. Les chevilles fournies conviennent à la maçonnerie massive. Pour d'autres matériaux (Rigips, béton cellulaire), utilisez des fixations adaptées. Vérifiez qu'il n'y a pas de câbles électriques encastrés avant de percer.

Puis-je installer le ventilateur moi-même ?

Non, le branchement et la mise en service ne doivent être effectués que par un spécialiste. Des réparations inexperte présentent des risques considérables pour l'utilisateur.

Quel est le poids du ventilateur ?

Le poids du ventilateur GAGGENAU AR400-140 est de 7,3 kg.

Comment entretenir le ventilateur ?

Avant toute opération d'entretien ou de réparation, mettez le ventilateur hors tension en débranchant la jonction enfichée reliant le secteur et la hotte, ou en débranchant le câble d'alimentation électrique.

Que faire en cas de panne ?

Les réparations ne doivent être effectuées que par un spécialiste. Si le cordon d'alimentation est endommagé, confiez son remplacement au fabricant, à son service après-vente ou à une personne possédant des qualifications équivalentes.

Le ventilateur est-il compatible avec toutes les hottes ?

Le ventilateur est conçu pour être utilisé avec une hotte aspirante. La jonction électrique se fait via un prolongateur d'environ 5 m fourni avec la hotte. Respectez les instructions de montage.

Quelle est la longueur du câble de liaison ?

Le câble de liaison entre le ventilateur et la hotte aspirante mesure environ 5 mètres.

Quelle pression maximale est tolérée dans le local ?

Un fonctionnement sans risque est possible si la dépression dans le local où se trouve le foyer de chauffage ne dépasse pas 4 Pascals (0,04 mbar). Un apport d'air suffisant doit être assuré.

Comment assurer un apport d'air suffisant lors de l'utilisation du ventilateur ?

Si la hotte évacue l'air à l'extérieur et que le logement comporte des appareils de chauffage à combustion, veillez à ce que l'apport d'air soit suffisant. Des ouvertures non obturables (portes, fenêtres, ventouses) ou d'autres mesures techniques (verrouillage réciproque) sont nécessaires pour éviter une dépression excessive et un risque d'intoxication.

MODE D'EMPLOI AR400-140 GAGGENAU

fr Notice de montage Ventilateur interne

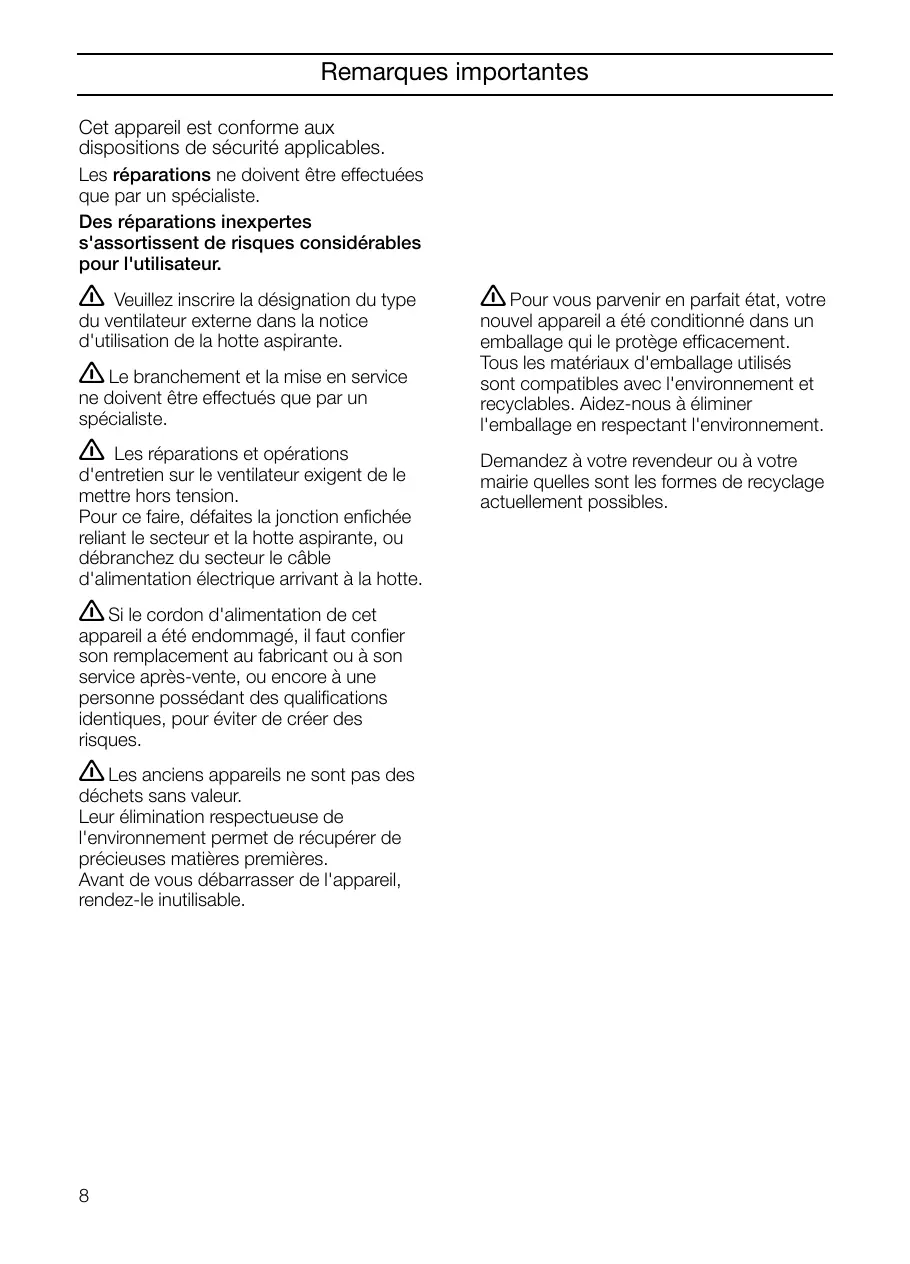

Cet apparéil est conforme aux dispositions de sécurité applicables.

Les réparations ne doivent être effectuées que par un spécialiste.

Des réparations in expertes s'assortissant de risques considérables pour l'utilisateur.

Veuillez inscrite la désignation du type du ventilateur externe dans la notice d'utilisation de la hotte aspirante.

Le branchement et la mise en service ne doit être effectuels que par un spécialiste.

Les réparations et opérations d'entretien sur le ventilateur exigent de lemettre hors tension. Pour ce faire, defaites la jonation enchée reliant le secteur et la hotte aspirante, ou débranchez du secteur le cable d'alimentation electrique arrivant à la hotte.

Si le cordon d'alimentation de cet apparéil a été endommagé, il faut confier son remplacement au fabricant ou à son service après-venture, ou encore à une personne possédant des qualifications identiques, pour éviter de creator des risques.

Les ancients apparèils ne sont pas des déchets sans valeur.
Leur élimination respectue de l'environnement permet de récapérer de précieuses matières premières.
Avant de vous débarrasser de l'appareil, rendez-le inutilisable.

Pour vous parvenir en parfait état, votre nouvel apparéil a été conditionné dans un emballage qui le protège efficacement. Tous les matériaux d'emballage utilisés sont compatibles avec l'environnement et recyclables. Aidez-nous à éliminer l'emballage en respectant l'environnement.

Demandez à votre revendeur ou à votre mairie quelles sont les formes de recyclage actuellément possibles.

L'air vicié ne doit jamais être evacué vers une cheminée en service, rejoitant des fumées ou des gaz de combustion, ni vers un conduit servant à l'aération de locaux dans lesquels se trouvent des foyers à combustibles solides, liquides et gazeux.

L'évacuation de l'air vicié devra se conformer à la réglementation locale et nationale applicable (par ex. les ordonnances municipales, préfectorales et régionales).

En cas d'évacuation de l'air par des cheminées à gaz et fumées ne servant plus, vous devrez préalablement obtenir l'autorisation du ramoneur compétent dans votre quartier.

Si la hotte evacue l'air a l'extérieur et si le logement comporte des moyens de chauffage (tels par ex. des apparciels de chauffage au gaz, au fuel ou au charbon, chauffe-eau instantanés ou à accumulation) raccordés à une cheminée, veiller impératifement à ce que l'apport d'air soit suffisant pour assurer la marche du chauffage à combustion.

Un fonctionnement sans risque est possible si la dépression dans le local où le foyer de chaudiage est implanté ne dépasse pas 4 Pascals (0,04 mbar).

On y parvient en presence d'ouvertures non obturables telles que par ex. dans les portes, fenêtres, ventouses téléscopiques d'admission/évacuation de l'air à travers la maconnerie ou par d'autres mesures techniques telles qu'un verrouillage réciproque ou assimilé permettant à l'air d'affluer pour assurer la combustion.

En cas d'afflux d'air insuffisant, risque d'intoxication par réaspiration des gaz de combustion.

La présence d'une ventouse téléscopique d'apport et d'évacuation d'air ne suffit pas à assurer le respect de la valeur limite.

Remarque: lors de l'évaluation de la situation, toujours tenir compte de l'ensemble des moyens d'aération du logement. Cette règle ne vaut généralement pas si vous utilisez des appareils de cuisson (table de cuisson et cuisinière à gaz).

Ne montez le ventilateur sur mur interieur qu'a l'intérieur du batiment, mais pas dans des locaux habitats.

Montez le ventilateur sur mur interieur a un endroit le rendant accessible lors de l'entretien et des réparations.

Les jonctions enchichées des cables électriques doivent se trouver à l'intérieur du bathtub.

Préparation du mur

RISQUES DE BLESSURES, RISQUES DE DEGATS MATERIALS

Avant de commencer à percer à l'emplacement prévu pour le montage, vérifie qu'il n'y a pas entre autres de câbles électriques encastrés.

Le mur doit être plat et vertical.
- Les vis et chevilles livrées d'origine convennent à la maconnerie massive. En présence de murs construits différemment (p. ex. en Rigips, béton cellulaire, briques Poroton), utilisez des moyens de fixation adaptés. Veillez à ce que le mur offre une portance suffisante.
Ce faisant, veiliez à ce que la profondeur des tgrous percés corresponde à la longueur des vis.
Veillez à ce que les chevilles offrent une retenue suffisante.

Poids: 7,3 kg.

Sous réserve de modifications constructives dans l'intérêt du progrès technique.

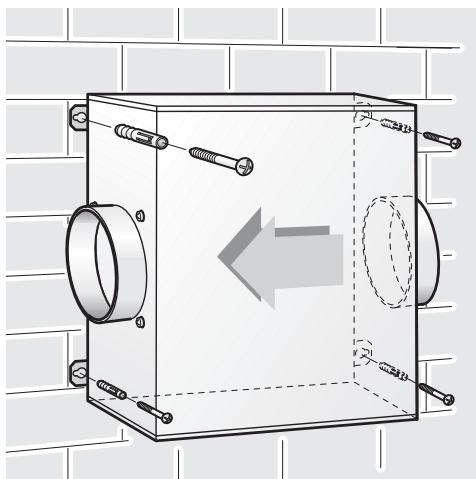

1. Arrêtez le ventilateur. Tenez compte du sens de circulation de l'air.
2. Marquez l'emplacement des 4 trous de fixation.
3. Percez les 4 trous de fixation (Ø 8 mm).
   Insérez les chevilles et vissez le ventilateur à fond.

La jonction électricque avec la hotte aspirante a lieu au moyen du prolongateur d'env. 5 m livre avec la hotte.
4. Posez le conduit de liaison entre le ventilateur, la hotte et l'extérieur.
5. Effectuez le branchement électrique de la hotte.

Pour des raisons de sécurité, le couvercle supplémentaire protégeant le connecteur doit toujours être fixé et se trouver en position fermée.
