| Marque | GAGGENAU |
| Modèle | AC402-180 |
| Type de produit | Hotte aspirante |
| Installation | Hotte de plafond (montage contre le plafond ou faux plafond) |
| Mode de fonctionnement | Évacuation d'air ou recyclage d'air |
| Diamètre de conduit recommandé | 150 mm minimum pour une puissance optimale |
| Matériau du conduit | Incombustible |
| Longueur du câble d'alimentation | Environ 1,30 m |
| Type de filtre | Filtre métallique à graisse (amovible) |
| Éclairage | Module d'éclairage intégré |
| Alimentation | Raccordement à une prise femelle avec terre (220-240 V / 50 Hz) |
| Protection électrique | Disjoncteur tous pôles avec ouverture d'au moins 3 mm si raccordement fixe |
| Dépression maximale autorisée | 4 Pa (0,04 mbar) en fonctionnement simultané avec un foyer |
| Sécurité | Arrêt automatique en cas de défaut ; ne pas utiliser avec un foyer sans apport d'air suffisant |
| Entretien | Nettoyage régulier du filtre métallique à graisse |
| Réparabilité | Opérations réservées à un spécialiste ; pièces détachées disponibles via SAV |
FOIRE AUX QUESTIONS - AC402-180 GAGGENAU
Questions des utilisateurs sur AC402-180 GAGGENAU
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Hotte aspirante au format PDF gratuitement ! Retrouvez votre notice AC402-180 - GAGGENAU et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil AC402-180 de la marque GAGGENAU.
MODE D'EMPLOI AC402-180 GAGGENAU
La hotte aspirante a quitté l'usine dans un état impeccable. Toutefois, contrôlez avant le montage si I'appareil présente des dégats apparents. S'il est endommagé, il ne faut pas lemettre en service!
Si le cordon d'alimentation de la hotte aspirante a ete endommagé, il faudra, pour eviter des risques, le faire replacer par le fabricant, son service après-vente ou une personne detenant des qualifications similaires.
Le montage (y compris le branchement électrique), la maintenance ou la réparation de la hotte aspirante sont des opérations exclusivement réservées à un spécialiste.
Dans chaque cas, il faudra mettre la hotte aspirante hors tension en débranchant la fiche mâle ou enuttant le disjoncteur hors tension !
L'accessibilité doit être garantie pour permettre les opérations de maintenance et réparation.
Lors de l'incorporation de la hotte aspirante à une hauteur correspondante, il faut garantir l'accessibilité par exemple en fournissant une échelle.
Des opérations de montage, maintenance ou réparation in expertes peuvent engendrer des risques considérables pour l'utilisateur, risques dont le abricant n'est pas responsable.
Les modifications des parties électriques ou mécaniques sont dangereuses, raison pour laquelle elles sont interdites !
Elles peuvent également provoquer des disfonctionnements dans la hotte.
Consignes générales

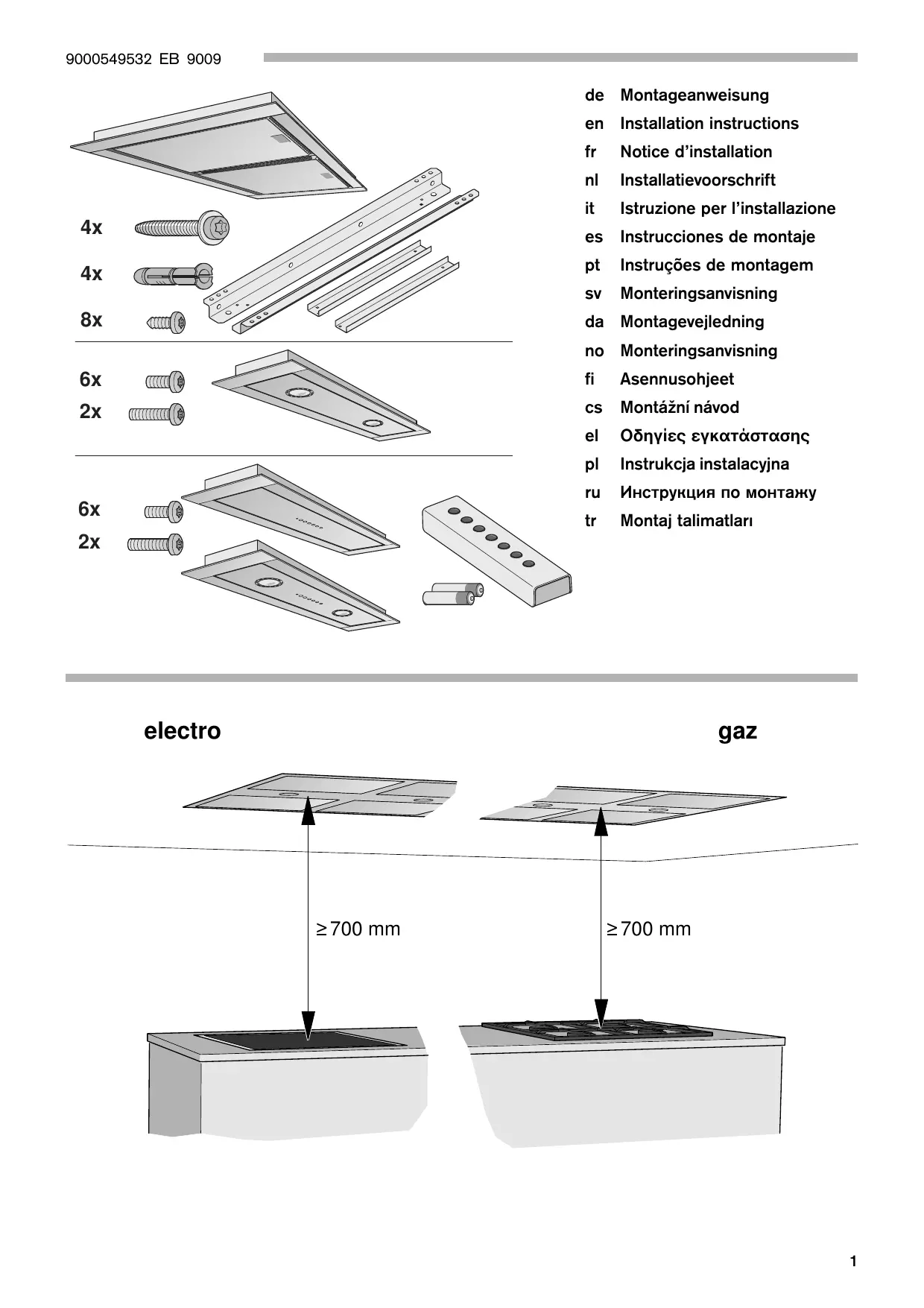

L'appareil s'installe contre le plafond de la cuisine ou contre un faux plafond robustement suspendu.
Les surfaces de l'appareil craignent.
Lors de l'installation, évitez de les endommager.
Consignes de sécurité
Danger de mort, risque d'intoxication!
en raison des gaz de combustion réaspirés. Si aucun moyen d'apport d'air n'a pas été prévu, ne faites jamais marcher la hotte, si elle a été réglée sur le mode Evacuation d'air, en même temps qu'un foyer alimenté par l'airprésent dans le local.
Les foyers alimentés par l'air du local (par exemple les appareils de chauffage, chauffe-eau instantanés, chauffe-eau à accumulation marchant au gaz, au fuel, au bois ou au charbon) prélevent leur air de combustion dans la pièce où ils sont installés, et evacuant leurs gaz brûlés vers l'extérieur via une installation à cet effet (une cheminée par exemple).
Une hotte aspirante installee preleve l'air present dans la cuisine et les pioces voisines ; cela engendre une depression si aucun moyen d'apport suffisant d'air n'a ete prevu. Les gaz toxiques provenant de la cheminée ou de la gaine d'évacuation sont reaspirés dans les locaux habités.
Par conséquent, il faut toujours veiller à ce que l'apport d'air soit suffisant.
Une ventouse téléscopique d'apport / d'évacuation d'air ne garantit pas à elle seule que le seuil limite sera respecté.
La hotte ne peut fonctionner sans risque parallèlement au foyer qu'à la condition que la dépression dans le local où est installé le foyer ne dépasse pas 4 Pa (0,04 mbar). Il est possible d'y parvenir au moyen d'orifices impossibles à obturer, menages par exemple dans les portes, fenêtres, et en association avec une ventouse téléscopique d'apport / d'évacuation d'air, ou par d'autres dispositifs techniques permettant à l'air de combustion d'affluer.
Quel que soit le cas, demandez toujours conseil au ramoneur compétent dans votre quartier ; lui seul peut évaluer l'ensemble du circuit d'aération de votre logement et vous proposer la mesure ajustée à prendre pour assurer l'apport d'air. Si la hotte aspirante doit fonctionner uniquement en mode Recyclage d'air, son exploitation ne s'assortit d'aucune restriction.
Risque d'incendie!
par projection d'étincelles.
N'installez l'appareil au dessus d'un foyer à combustibles solides (par ex. bois ou charbon) qu'en présence d'un couvercle fermé et inamovible.
L'installation doit avoir lieu en respectant les prescriptions actuelles en vigueur dans leBATIMENT, ainsi que les prescriptions publiées par les compagnies distributrices d'électricité et de gaz.
Risque d'électrocution!
par un cable d'alimentation endommagé. Pendant l'installation, veillez à ne pas plier ni coincer le cable d'alimentation.
Risque de blessures!
Pendant l'installation, en raison d'arêtes vives. Pendant l'installation de l'appareil, portez toujours des gants de protection.
Risque de blessures!
par l'appareil en train de chuter. Il faut que toutes les vis de sécurisation et capuchons de sécurisation aient été montées fixes.
Dimensions des conduits
Remarque: Le fabricant de l'appareil décline toute garantie en cas de réclamation imputable au parcours des conduits.
L'appareil ne délivre sa puissance optimale que si un conduit d'évacuation d'air court et rectiligne, du plus grand diamètre possible, a été installé.
Des conduits d'évacuation d'air longs, rugueux, compteant plusieurs coudes ou différents diamètres inférieurs à 150 mm empêchent d'atteindre une puissance d'aspiration optimale et le ventilateur devient plus bruyant.
Les conduits ou flexibles àposer pour evacuer l'air doivent être en matériel incombustible.
Préparer le plafond
Le plafond doit être plat, horizontal et offrir une portance suffisante.
La profondeur des trouss percés doit être adaptée à la longueur des vis. Les chevilles doivent offrir une retenue sûre.
Les vis et chevilles ci-jointes convennent pour la maconnerie massive. En presence d'autres matériaux de construction (par ex. le Rigips, le béton cellulaire, les briques Poroton), il faut utiliser des moyens de fixation correspondants.
Montage
1 A l'aide de 6 vis, vissez le module de commande et le module d'éclairage contre le module filtré. Alignez les modules avec les 2 vis d'ajustage.
2 Prémontez le cadre de plafond.
3 Contre le cadre de plafond, fixez quatre tiges filetées M8 en vente habituelle dans le commerce, avec des écrous et contre-écrous.
4 A l'aide du gabarit ci-joint, marquez les emplacements des vis contre le plafond.
Pour les fixations, percez quatre
tous de 8 mm de Ø et profonds
de 80 mm puis enforcez les
chevilles à ras de la surface.
A l'aide de 4 vis, fixez le cadre
contra le plafond.
5 Remarque
Suivant la situation ponctuelle de montage, il faudra avant de le fixer au plafond établier les liaisons électriques avec le ventilateur A, les modules B et le secteur C, et raccorder les conduits.
Pour des raisons de sécurité, le couvercle supplémentaire du connecteur doit toujours rester en place.
Contre les tiges filetées, fixez la ventilation de plafond à l'aide d'écros et contre-écros.
Ce faisant, ne serrez les écrous que légèrement pour éviter d'endommager le cadre.
Branchement électrique
Risque d'électrocution!
par un cable d'alimentation endommagé. Pendant l'installation, veillez à ne pas plier ni coincer le cable d'alimentation.
Les données de raccordement nécessaires se trouvent sur la plaque signalétique dans le compartment interieur de l'appareil (pour ce faire, retirez le filtré métallique àGRAisse).
Longueur du cable de branchement : env. 1,30 m
Cet apparéil est conforme aux dispositions CE régissant l'antiparasitage.
L'appareil ne pourrait être raccordé qu'à une prise femelle réglementairement raccordée à la terre.
La prise à contacts protégés doit avoir été fixée à proximité immediaté du module de commande.
Il faudrait que la prise femelle à contacts de terre soit raccordée via un circuit électrique dédié.
Si après le montage de la hotte aspirante la prise à contacts de terre n'est plus accessible, il faudra prévoir un dispositif de coupure comme s'il s'agissait d'un raccordement fixe.
Si un raccordement fixe s'impose, il faut intercaler dans le câblage un sectionneur tous pôles (disjoncteur pour protégger la ligne, fusibles et contacteurs) représentant une ouverture d'au moins 3 mm entre les contacts. Le raccordement est exclusivement réservé à un électricien qualifié.
Sous réserve de modifications de la conception dans le cadre du progrès technique.
