MODE D'EMPLOI PDP-LX6090H PIONEER

*Voir et Entendre n’a jamais eu autant de sens

Printed in UK Imprimé au Royaume-Uni

PDP-LX609H.book Page 4 Wednesday, April 9, 2008 3:08 PM Table des matières

Nous vous remercions d’avoir acquis cet appareil Pioneer. Veuillez lire attentivement ce mode d’emploi pour être en mesure d’utiliser l’appareil convenablement. La lecture de ce mode d’emploi terminée, conservez-le dans un endroit sûr pour référence. Dans certains pays ou régions, la forme de la prise secteur et celle de la fiche du cordon d’alimentation peuvent différer des illustrations de ce document. Toutefois, la manière de brancher le cordon et d’utiliser l’appareil est la même. Sauf indication contraire, les illustrations se trouvant dans ce manuel représentent le modèle PDP-LX5090H.

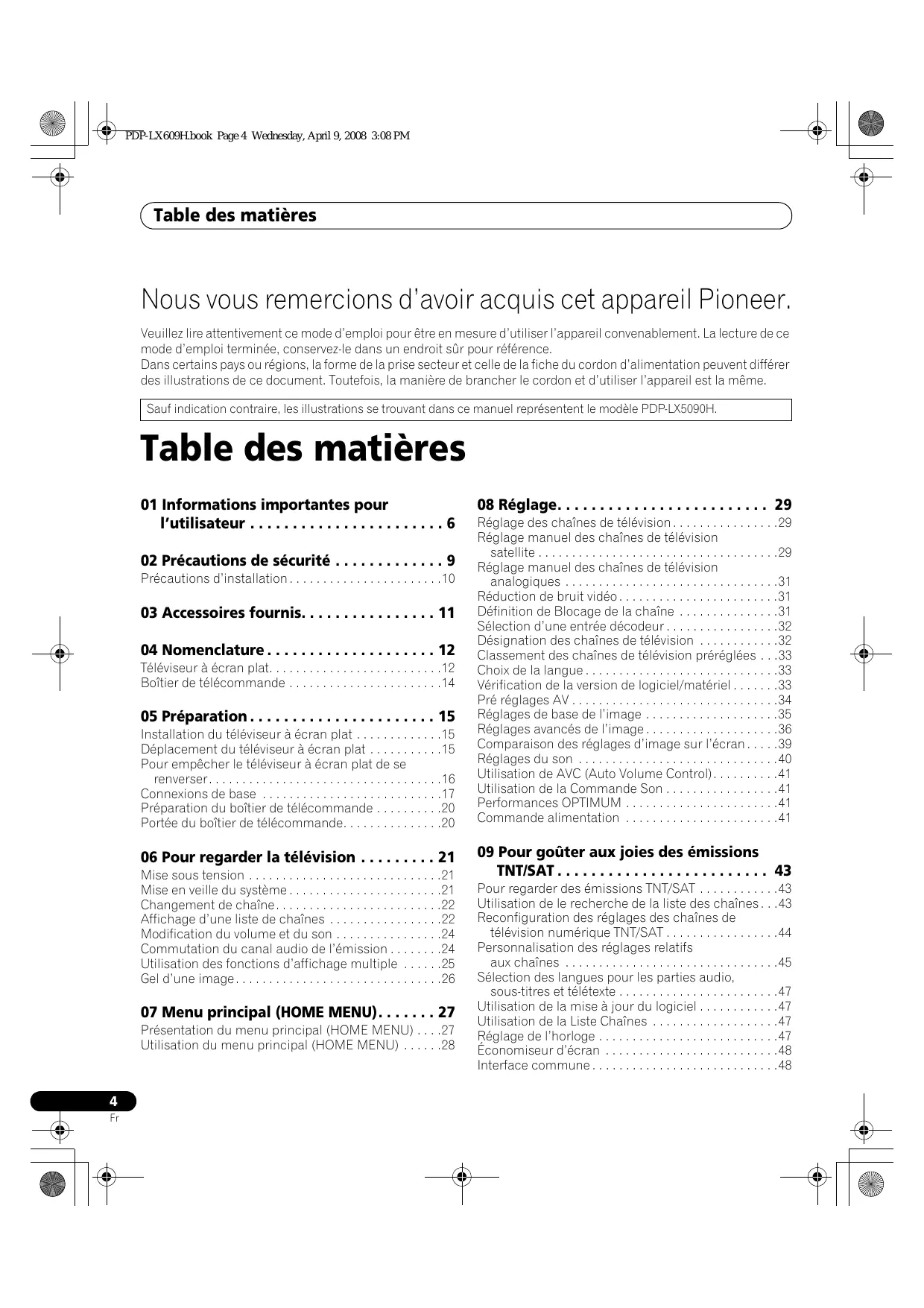

Table des matières 01 Informations importantes pour l’utilisateur . . . . . . . . . . . . . . . . . . . . . . . 6 02 Précautions de sécurité . . . . . . . . . . . . . 9 Précautions d’installation . . . . . . . . . . . . . . . . . . . . . . .10

03 Accessoires fournis. . . . . . . . . . . . . . . . 11 04 Nomenclature . . . . . . . . . . . . . . . . . . . . 12 Téléviseur à écran plat. . . . . . . . . . . . . . . . . . . . . . . . . .12 Boîtier de télécommande . . . . . . . . . . . . . . . . . . . . . . .14

05 Préparation . . . . . . . . . . . . . . . . . . . . . . 15 Installation du téléviseur à écran plat . . . . . . . . . . . . .15 Déplacement du téléviseur à écran plat . . . . . . . . . . .15 Pour empêcher le téléviseur à écran plat de se renverser . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16 Connexions de base . . . . . . . . . . . . . . . . . . . . . . . . . . .17 Préparation du boîtier de télécommande . . . . . . . . . .20 Portée du boîtier de télécommande. . . . . . . . . . . . . . .20

06 Pour regarder la télévision . . . . . . . . . 21 Mise sous tension . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21 Mise en veille du système . . . . . . . . . . . . . . . . . . . . . . .21 Changement de chaîne . . . . . . . . . . . . . . . . . . . . . . . . .22 Affichage d’une liste de chaînes . . . . . . . . . . . . . . . . .22 Modification du volume et du son . . . . . . . . . . . . . . . .24 Commutation du canal audio de l’émission . . . . . . . .24 Utilisation des fonctions d’affichage multiple . . . . . .25 Gel d’une image . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .26

07 Menu principal (HOME MENU). . . . . . . 27 Présentation du menu principal (HOME MENU) . . . .27 Utilisation du menu principal (HOME MENU) . . . . . .28

08 Réglage. . . . . . . . . . . . . . . . . . . . . . . . . 29 Réglage des chaînes de télévision . . . . . . . . . . . . . . . .29 Réglage manuel des chaînes de télévision satellite . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .29 Réglage manuel des chaînes de télévision analogiques . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .31 Réduction de bruit vidéo . . . . . . . . . . . . . . . . . . . . . . . .31 Définition de Blocage de la chaîne . . . . . . . . . . . . . . .31 Sélection d’une entrée décodeur . . . . . . . . . . . . . . . . .32 Désignation des chaînes de télévision . . . . . . . . . . . .32 Classement des chaînes de télévision préréglées . . .33 Choix de la langue . . . . . . . . . . . . . . . . . . . . . . . . . . . . .33 Vérification de la version de logiciel/matériel . . . . . . .33 Pré réglages AV . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .34 Réglages de base de l’image . . . . . . . . . . . . . . . . . . . .35 Réglages avancés de l’image . . . . . . . . . . . . . . . . . . . .36 Comparaison des réglages d’image sur l’écran . . . . .39 Réglages du son . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .40 Utilisation de AVC (Auto Volume Control). . . . . . . . . .41 Utilisation de la Commande Son . . . . . . . . . . . . . . . . .41 Performances OPTIMUM . . . . . . . . . . . . . . . . . . . . . . .41 Commande alimentation . . . . . . . . . . . . . . . . . . . . . . .41

09 Pour goûter aux joies des émissions TNT/SAT . . . . . . . . . . . . . . . . . . . . . . . . . 43 Pour regarder des émissions TNT/SAT . . . . . . . . . . . .43 Utilisation de le recherche de la liste des chaînes . . .43 Reconfiguration des réglages des chaînes de télévision numérique TNT/SAT . . . . . . . . . . . . . . . . .44 Personnalisation des réglages relatifs aux chaînes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .45 Sélection des langues pour les parties audio, sous-titres et télétexte . . . . . . . . . . . . . . . . . . . . . . . .47 Utilisation de la mise à jour du logiciel . . . . . . . . . . . .47 Utilisation de la Liste Chaînes . . . . . . . . . . . . . . . . . . .47 Réglage de l’horloge . . . . . . . . . . . . . . . . . . . . . . . . . . .47 Économiseur d’écran . . . . . . . . . . . . . . . . . . . . . . . . . .48 Interface commune . . . . . . . . . . . . . . . . . . . . . . . . . . . .48

PDP-LX609H.book Page 5 Wednesday, April 9, 2008 3:08 PM Table des matières

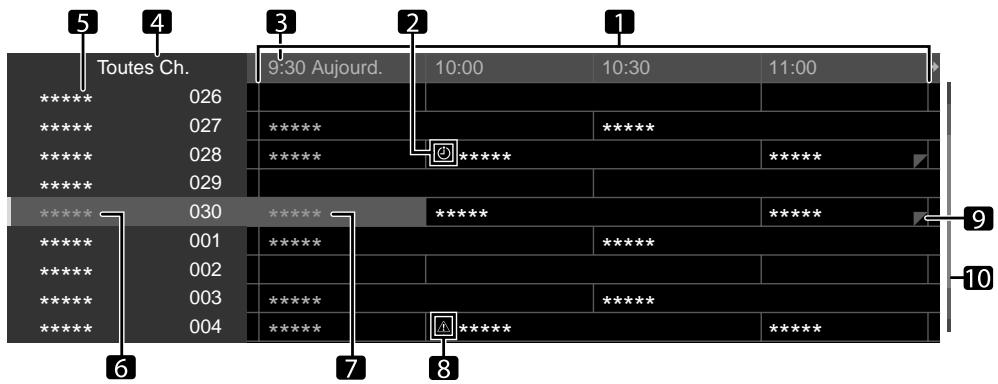

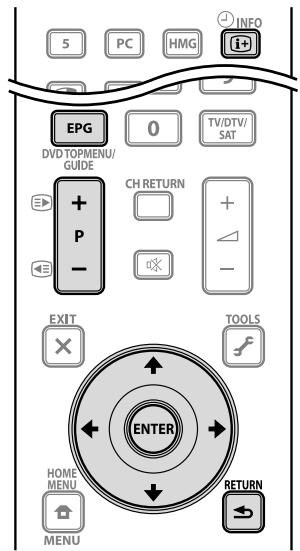

10 Utilisation du guide électronique de programme (EPG) (pour TNT/SAT uniquement) . . . . . . . . . . . . . . . . . . . . . 49 Format d’affichage EPG . . . . . . . . . . . . . . . . . . . . . . . . Utilisation du guide électronique de programme (EPG) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Préréglage des émissions de télévision avec EPG . . . . . . . . . . . . . . . . . . . . . . . . . Utilisation d’autres fonctions EPG pratiques. . . . . . .

11 Réglages utiles . . . . . . . . . . . . . . . . . . . 54 Sélection du mode de commande vertical (source AV uniquement) . . . . . . . . . . . . . . . . . . . . . 54 Réglage des positions d’image (source AV uniquement) . . . . . . . . . . . . . . . . . . . . . 54 Réglage automatique des positions de l’image et de l’horloge (source PC uniquement) . . . . . . . . . . . . . 55 Réglage manuel des positions de l’image et de l’horloge (source PC uniquement) . . . . . . . . . . . . . 55 Sélection d’un type de signal d’entrée . . . . . . . . . . . . 55 Choix du système couleur . . . . . . . . . . . . . . . . . . . . . . 56 Sélection d’un mode jeu . . . . . . . . . . . . . . . . . . . . . . . 56 Sélection manuelle d’un format d’écran . . . . . . . . . . 56 Sélection automatique d’un format d’écran . . . . . . . 57 Détection de cache latéraux . . . . . . . . . . . . . . . . . . . . 57 Modification de la luminosité de chaque côté de l’écran (Cache latéral) . . . . . . . . . . . . . . . . 58 Capteur de luminosité ambiante . . . . . . . . . . . . . . . . 58 Luminosité LED bleue . . . . . . . . . . . . . . . . . . . . . . . . . 58 Orbiteur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 58 Mire vidéo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 59 Protection écran . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 59 Étiqueter Entrée . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 59 Minut. Extinction . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 59 Utilisation d’un mot de passe . . . . . . . . . . . . . . . . . . . 60

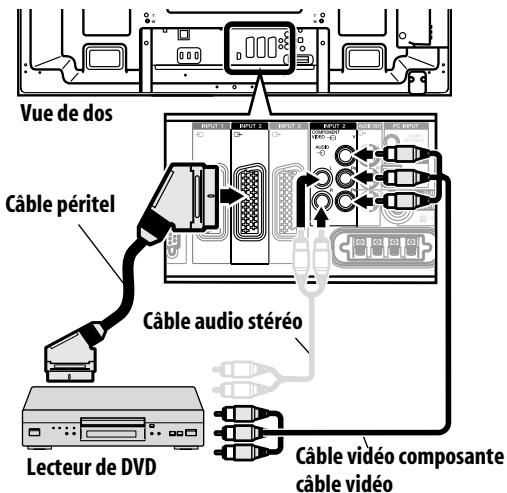

12 Utilisation avec un autre appareil . . . 61 Connexion d’un lecteur de DVD . . . . . . . . . . . . . . . . . Connexion d’un décodeur . . . . . . . . . . . . . . . . . . . . . . Connexion d’un magnétoscope . . . . . . . . . . . . . . . . . Utilisation de la fonction de sortie péritel . . . . . . . . . Commutation de la sortie péritel . . . . . . . . . . . . . . . . Connexion d’une console de jeu ou d’un caméscope . . . . . . . . . . . . . . . . . . . . . . . . . . . . Connexion d’un ordinateur personnel . . . . . . . . . . . . Connexion d’un amplificateur/récepteur audiovisuel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Utilisation de l’entrée HDMI . . . . . . . . . . . . . . . . . . . . Connexion des câbles de commande . . . . . . . . . . . . Utilisation de i/o link.A. . . . . . . . . . . . . . . . . . . . . . . . . Utilisation de Home Media Gallery . . . . . . . . . . . . . . . Exécution de Home Media Gallery . . . . . . . . . . . . . . . Utilisation du menu TOOLS. . . . . . . . . . . . . . . . . . . . . Configuration HMG . . . . . . . . . . . . . . . . . . . . . . . . . . . Autres fonctions utiles. . . . . . . . . . . . . . . . . . . . . . . . . Glossaire . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Commande d’un autre appareil avec le boîtier de télécommande fourni. . . . . . . . . . . . . . . . . . . . . . . .

61 61 62 62 63 63 64 64 65 67 68 69 72 78 83 84 85 86

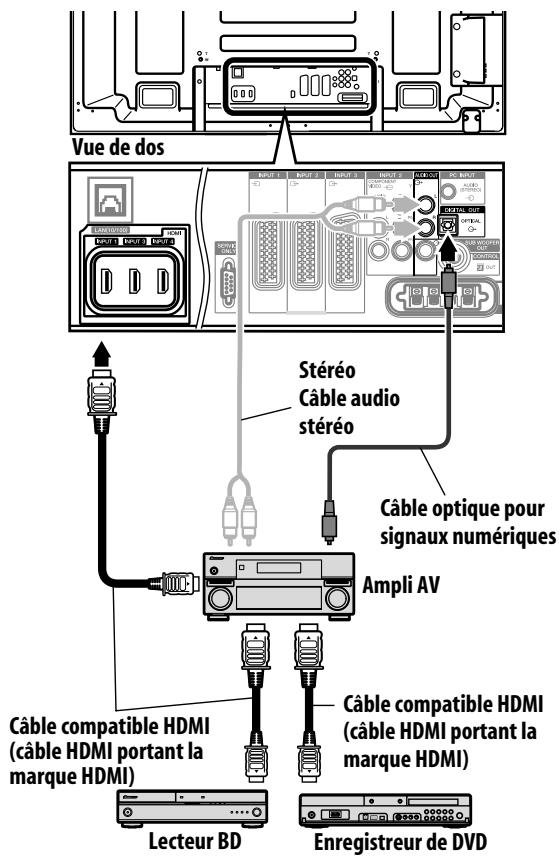

13 Utilisation de la commande HDMI . . . 91 Utilisation des fonctions de la commande HDMI . . . Connexions pour la commande HDMI. . . . . . . . . . . . Réglage de la commande HDMI. . . . . . . . . . . . . . . . . Utilisation des menus de commande HDMI . . . . . . .

14 Utilisation de télétexte . . . . . . . . . . . . 98 Utilisation des fonctions télétexte. . . . . . . . . . . . . . . . 98 Utilisation de base du télétexte . . . . . . . . . . . . . . . . . . 98

15 Informations supplémentaires. . . . . 100 Guide de dépannage . . . . . . . . . . . . . . . . . . . . . . . . . Brochage du connecteur mini D-sub à 15 broches . . . . . . . . . . . . . . . . . . . . . . . . Brochage de prise péritel . . . . . . . . . . . . . . . . . . . . . Caractéristiques techniques . . . . . . . . . . . . . . . . . . .

Attention • Pioneer ne saurait être tenue responsable des dommages survenant à la suite d’un usage incorrect de l’appareil, par vousmême ou d’autres personnes, des anomalies de fonctionnement, des perturbations que l’appareil peut causer à d’autres équipements à moins que sa responsabilité soit clairement engagée.

Fonction de protection du téléviseur à écran plat Lorsque vous affichez des images fixes (photos ou images fournies par un ordinateur) pendant une longue période, la luminosité de l’écran est légèrement réduite. Cette disposition automatique résulte de l’action d’une fonction de protection tu téléviseur à écran plat qui atténue sa luminosité dès que la présence d’une image fixe est détectée; il ne s’agit donc pas d’une anomalie de fonctionnement. La baisse de luminosité survient après qu’une image fixe a été détectée pendant environ trois minutes.

Brouillage radioélectrique Bien que cet appareil réponde aux caractéristiques exigées, il faut savoir qu’il génère un faible brouillage. Si vous placez un récepteur de radio AM, un ordinateur personnel ou un magnétoscope dans le voisinage de cet appareil, leur fonctionnement peut être perturbé par le brouillage. Dans ce cas, éloignez l’appareil concerné.

Bruit de fonctionnement du téléviseur à écran plat L’écran du téléviseur à écran plat est composé de pixels extrêmement fins et ces pixels émettent de la lumière en fonction des signaux vidéo reçus. Ce principe peut faire que le téléviseur à écran plat donne lieu à un son de bourdonnement ou de ronflement de circuit électrique.

Ne collez aucune étiquette ni aucun ruban sur l’appareil Cela peut décolorer ou rayer la carrosserie.

Si vous n’utilisez pas l’appareil pendant une longue période Si vous laissez l’appareil non utilisé pendant longtemps, son fonctionnement peut en être affecté. Mettez l’appareil en service et faites-le fonctionner régulièrement.

Condensation De la condensation peut se former à la surface ou à l’intérieur de l’appareil si vous le transportez rapidement d’une pièce froide à une pièce chaude, ou bien, lorsque, le matin, en hiver, vous allumez un appareil de chauffage. Si de la condensation se forme, ne mettez pas l’appareil en service et attendez qu’elle ait disparu. L’utilisation de l’appareil avec de la condensation peut donner lieu à une panne.

Information sur les défauts de pixel

Nettoyage de la surface de l’écran

Voir ci-après les informations concernant les pixels des téléviseur à écrans plasma. Les téléviseurs à écran plat Pioneer contiennent un très grand nombre de pixels. (Plus de 6,2 millions de pixels dans le cas d’un écran de 50 pouces/60 pouces.) Tous les écrans Pioneer sont fabriqués avec une technologie de précision de très haut niveau et sont soumis individuellement à un contrôle de qualité très strict. Dans de rares cas, quelques pixels peuvent être constamment éteints, ou allumés, donnant lieu à un pixel noir ou de couleur constamment fixé sur l’écran. Cet effet est commun à tous les téléviseurs plasma car il résulte de la technologie. Si les pixels défectueux sont visibles à une distance normale comprise entre 2,5 mètres et 3,5 mètres en regardant une émission normale (c.-à-d. pas une mire d’essai, une image fixe ou un affichage d’une seule couleur), prière de contacter le fournisseur. Si, toutefois, ils ne sont visibles que de près ou lors d’affichages d’une seule couleur, cela est normal pour cette technologie.

Pour nettoyer la surface de l’écran, essuyez-la doucement avec le chiffon sec fourni.

Rayonnement infrarouge En raison de ses caractéristiques mêmes, le téléviseur à écran plat émet un rayonnement infrarouge. Selon la manière dont le téléviseur à écran plat est utilisé, le fonctionnement des boîtiers de télécommande des appareils se trouvant à proximité peut être perturbé; pareillement des casques d’écoute à infrarouge qui peuvent alors être brouillés. Dans une telle situation, changez l’emplacement de l’appareil pour que son capteur de télécommande soit hors de la zone de perturbation.

Les symptômes suivants sont des effets typiques et caractéristiques des écrans matriciels à revêtement cathodoluminescent, et comme tels, ils ne sont pas couverts par les garanties limitées du fabricant: • Rémanence d’image permanente sur les luminophores du panneau. • Existence d’un nombre négligeable de cellules lumineuses inactives. • Sons propres au panneau, par exemple: bruit de ventilateur de refroidissement et ronflement de circuit électrique/ bourdonnement de panneau de verre

Attention Une forte friction sur l’écran peut rayer le film spécial qui recouvre la surface. Si un nettoyage en douceur avec le chiffon sec n’est pas suffisant pour éliminer la crasse, débranchez le cordon d’alimentation de la prise de courant et procédez comme décrit cidessous. 1. Trempez un chiffon doux, non traité, dans de l’eau distillée. Un chiffon “traité” contient du produit à polir ou d’autres produits chimiques, comme dans une lingette de nettoyage pour lunettes, disponible dans le commerce. 2. Tordez le chiffon de manière qu’il soit légèrement humide, pas mouillé. Veillez à bien tordre le chiffon. Le nettoyage de la surface avec un chiffon mouillé risque de donner lieu à une entrée d’eau dans l’appareil, causant ainsi un endommagement de ce dernier. 3. Essuyez doucement la surface de l’écran avec le chiffon humide. 4. Pour éliminer toute humidité restante et pour éviter les traînées, essuyez de nouveau la surface avec le chiffon sec fourni avec votre écran.

PDP-LX609H.book Page 8 Wednesday, April 9, 2008 3:08 PM

Informations importantes pour l’utilisateur

Nettoyage de la surface brillante de la carrosserie avant Pour nettoyer la surface brillante de la carrosserie avant, essuyez-la doucement avec un chiffon doux et sec; le chiffon de nettoyage fourni ou tout autre chiffon similaire (par exemple, en coton ou flanelle). Si vous utilisez un chiffon sale ou dur, la surface du produit sera rayée.

Si une image présentant des zones très lumineuses est affichée pendant plus d’une minute, une image rémanente produite par la charge électrique importante peut en résulter. Cette image rémanente s’estompe peu à peu dès qu’une image animée la remplace. Le temps requis pour la disparition de l’image dépend de la luminosité de l’image fixe qui lui a donné naissance et du temps d’exposition de cette image.

Nettoyage de la carrosserie

Image rémanente due à l’effet de brûlure d’écran

Pour nettoyer la carrosserie de cet appareil, essuyez-la doucement avec un chiffon doux et propre (par exemple, en coton ou flanelle). Si vous utilisez un chiffon sale ou dur ou si vous essuyez excessivement fort, la surface peut être rayée. La carrosserie de cet appareil est essentiellement composée de matières plastiques. N’utilisez aucun produit chimique tel que de l’essence ou du diluant pour la nettoyer. Ces produits chimiques peuvent endommager la finition ou le revêtement. N’exposez pas l’appareil à des gaz ni à des liquides volatils tels que les insecticides. Ne laissez pas l’appareil en contact prolongé avec des matériaux en caoutchouc ou en vinyle. Le plastifiant de ces produits peut donner lieu à une dégradation de la qualité, ou à la disparition, du revêtement de l’appareil. Si vous utilisez un chiffon humide pour le nettoyage de la carrosserie, des gouttelettes d’eau peuvent pénétrer dans l’appareil et provoquer une anomalie de fonctionnement.

Évitez d’afficher sur le téléviseur à écran plat la même image pendant une longue période de temps. Si la même image demeure sur l’écran pendant longtemps, ou encore apparaît plusieurs jours au cours dune période plus courte, une image rémanente peut être produite par brûlage de la couche fluorescente de l’écran. Cette image rémanente devient moins visible après l’affichage d’images animées mais elle ne disparaît jamais complètement.

Poignées placées à l’arrière du téléviseur à écran plat Ne déposez pas les poignées que porte le téléviseur à écran plat, à l’arrière. Pour déplacer le téléviseur à écran plat, faites-vous aider par une autre personne et utilisez les poignées fixées à l’arrière du téléviseur à écran plat. Ne déplacez pas le téléviseur à écran plat en ne vous aidant que d’une seule poignée. N’utilisez pas les poignées pour suspendre l’appareil au cours de son installation ou de son transport. N’utilisez les pas les poignées pour empêcher la chute de l’appareil.

Bruit de moteur de ventilateur La vitesse de rotation du moteur de ventilateur de refroidissement augmente quand la température ambiante du téléviseur à écran plat devient élevée. Le son du moteur de ventilateur peut alors être audible.

Pour utiliser cet appareil pendant longtemps La fonction d’économie d’énergie contribue à maintenir l’efficacité de l’écran pendant longtemps. Le réglage de la fonction d’économie d’énergie sur “Mode1” est recommandé pour maintenir l’efficacité de l’écran pendant longtemps. Attention

Rémanence d’image sur le panneau L’affichage de la même image sous la forme d’une image fixe pendant une période prolongée peut provoquer une rémanence de cette image. Cela peut spécialement se produire dans les circonstances suivantes.

Image rémanente due à une charge électrique

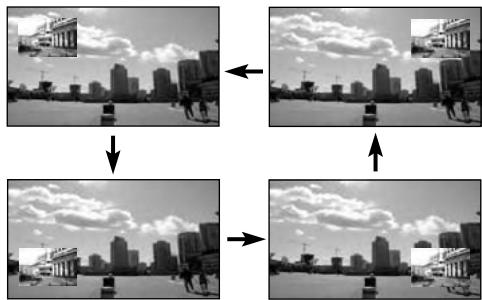

Remarque • Pour éviter l’endommagement de l’écran par brûlage, ce téléviseur à écran plat fait disparaître automatiquement – après un temps d’affichage de 5 à 10 minutes – les images fixes générées par le système lui-même: fonction Home Media Gallery et éléments d’interface graphique utilisateur tels que HOME MENU et le guide électronique d’émissions (EPG). • Pour éviter le brûlage de l’écran, la position d’affichage est automatiquement changée de façon imperceptible quand on regarde le téléviseur à écran plat (voir Orbiteur à la page 58).

Prévention des dommages des brûlures d’écran • Nous recommandons d’afficher les images sur la totalité de l’écran, sauf quand cela peut donner lieu à une violation de droits d’auteur (voir page 56). • Réglez la fonction de détection de caches latéraux sur “Mode1” ou “Mode2”; les images au format 16:9 haute définition contenant des caches latéraux seront alors détectées et les caches latéraux seront ajoutés automatiquement ou l’image sera affichée sur la totalité de l’écran, donnant ainsi des contremesures plus efficaces pour éviter le brûlage d’écran (voir Détection de cache latéraux à la page 57).

PDP-LX609H.book Page 9 Wednesday, April 9, 2008 3:08 PM Précautions de sécurité

Précautions de sécurité

10. Ventilation - Les évents et autres ouvertures de la carrosserie sont destinés à la ventilation. Ne les couvrez pas, ne les obstruez pas car une réduction de la ventilation peut entraîner une augmentation de la température interne de l’appareil et par voie de conséquence une diminution de sa durée de vie. Ne posez pas l’appareil sur un lit, un canapé, un tapis ou une surface similaire car cela pourrait conduire à l’obstruction des ouvertures de ventilation. Cet appareil na pas été conçu pour être encastré; ne l’installez pas dans un endroit clos tel qu’une bibliothèque fermée ou une baie, à moins que la ventilation convenable puisse être assurée conformément aux instructions fournies par le fabricant. 11. Alimentation - Cet appareil ne doit être alimenté qu’à partir d’une source conforme à l’indication que porte la plaquette signalétique. Si vous ne connaissez pas la nature de la source, prenez conseil du distributeur ou de la compagnie d’électricité.

12. Protection du cordon d’alimentation - Le cordon d’alimentation doit cheminer de manière qu’on ne puisse pas le piétiner, ni qu’il soit écrasé par un meuble ou un objet lourd. Examinez soigneusement le cheminement du cordon d’alimentation près de la prise secteur et au point de sortie de l’appareil. 13. Le panneau de l’écran plasma est en verre. Il peut donc être brisé par la chute de l’appareil, ou par un choc. En cas de casse du panneau à plasma, veillez à ne pas être blessé par les débris. 14. Surcharge - Ne surchargez pas les prises secteur ou les rallonges. Cela peut entraîner un incendie, ou encore vous exposer à une secousse électrique. 15. Introduction d’objets étrangers ou de liquide - N’introduisez aucun objet dans les ouvertures de l’appareil. Des tensions élevées existent à l’intérieur de l’appareil, en sorte que le contact d’un objet avec les points portés à haute tension peut entraîner un incendie, ou encore vous exposer à une secousse électrique. Pour les mêmes raisons, ne renversez ni eau ni autre liquide sur l’appareil. 16. Entretien - Ne tentez pas de réparer cet appareil par vous-même. La dépose des capots peut vous exposer à des tensions dangereuses ou à d’autres risques. Faites entretenir l’appareil par du personnel qualifié pour cela. 17. Réparations - Dans les cas ci-dessous, débranchez la fiche du cordon d’alimentation et faites vérifier ou réparer l’appareil par du personnel qualifié pour cela. a. Le cordon ou la fiche d’alimentation sont endommagés. b. Un liquide a été renversé sur l’appareil, ou encore un objet étranger a été introduit dans l’appareil par une de ses ouvertures. c. L’appareil a été exposé à la pluie ou à l’eau. d. L’appareil ne fonctionne pas normalement bien que vous respectiez les instructions du mode d’emploi. N’agissez que sur les commandes mentionnées dans ce mode d’emploi. En effet, toute action sur les commandes autres que celles dont il est question dans ce document, entraîne, le plus souvent, l’intervention coûteuse d’un technicien qualifié à fin de rétablir les conditions normales de fonctionnement. e. L’appareil est tombé, ou sa carrosserie a été endommagée. f. Le fonctionnement anormal de l’appareil est évident. Toute anomalie de fonctionnement visible justifie que l’appareil soit apporté à un service après-vente. 18. Pièces de rechange - Si une pièce doit être remplacée, assurez-vous auprès du service de réparation qu’elle le sera par la pièce prescrite par le fabricant ou une pièce ayant des caractéristiques et des performances identiques. L’utilisation d’une pièce non conforme à l’original peut entraîner un incendie, ou vous exposer à une secousse électrique ou à d’autres dangers. 19. Contrôle de sécurité - Après toute intervention sur cet appareil, exigez du service de réparation qu’il effectue un contrôle de sécurité afin de s’assurer que l’appareil peut être utilisé sans danger. 20. Fixation à un mur ou au plafond - Si l’appareil doit être fixé à un mur ou au plafond, assurez-vous que cela sera exécuté conformément à la méthode conseillée par le fabricant. 21. Sources de chaleur - Gardez l’appareil loin des appareils de chauffage (radiateurs, poêles) et des appareils qui dégagent de la chaleur (y compris les amplificateurs). 22. Débranchez la fiche du cordon d’alimentation avant d’effectuer le raccordement des enceintes. 23. Veillez à ce que l’écran du téléviseur à écran plat ne soit pas heurté. Un choc ou un impact pourraient provoquer la rupture du panneau, ce qui pourrait entraîner un incendie ou causer des blessures. 24. N’exposez pas le téléviseur à écran plat à la lumière directe du soleil pendant une longue période. Les caractéristiques optiques du panneau protecteur avant seraient modifiées, ce qui se traduirait par des décolorations et des déformations. 25. Le téléviseur à écran plat pèse environ 51,2 kg dans le cas du modèle PDP-LX6090H et environ 33,9 kg dans le cas du modèle PDPLX5090H. En raison de sa faible profondeur, cet appareil est instable et doit être déballé, transporté et installé par au moins deux personnes et en faisant usage des poignées prévues à cet effet.

L’électricité permet de disposer d’un grand nombre de fonctions utiles mais elle peut être la source de blessures et de dommages matériels si certaines précautions ne sont pas respectées. Cet appareil a été conçu et fabriqué en tenant le plus grand compte de la sécurité. Toutefois, une utilisation incorrecte peut être à l’origine d’une électrocution et/ou d’un incendie. Pour éviter tout risque potentiel, observez les instructions qui suivent lorsque vous installez, utilisez ou nettoyez l’appareil. Pour votre sécurité et pour prolonger la durée de service de l’appareil, lisez soigneusement ce qui suit avant de l’utiliser. 1. Prenez connaissance du mode d’emploi - Vous devez lire toutes les instructions relatives à la sécurité et au fonctionnement avant de faire usage de l’appareil. 2. Conservez le mode d’emploi - De manière à pouvoir vous y reporter ultérieurement, conservez soigneusement les instructions relatives à la sécurité et au fonctionnement. 3. Observez les mises en garde - Toutes les mises en garde apposées sur l’appareil ou mentionnées dans le mode d’emploi doivent être observées. 4. Respectez les instructions - Toutes les instructions d’utilisation doivent être respectées. 5. Nettoyage - Débranchez la fiche du cordon d’alimentation avant de nettoyer cet appareil. Pour nettoyer cet appareil, utilisez le chiffon fourni ou tout autre chiffon doux (p. ex., en coton ou flanelle). N’utilisez aucun liquide de nettoyage ni aucun aérosol. 6. Accessoires - N’utilisez aucun accessoire qui ne soit pas conseillé par le fabricant. Tout accessoire non conseillé peut entraîner un accident. 7. Eau et humidité - N’utilisez pas l’appareil près d’un point d’eau tel que baignoire, lavabo, évier, machine à laver, piscine, ni dans un sous-sol humide. 8. Support - Ne posez pas l’appareil sur une table, un chariot, un support, un trépied, une console instables. L’appareil pourrait tomber, être gravement endommagé ou sérieusement blesser quelqu’un. Utilisez uniquement un chariot, un support, un trépied, une console ou une table conseillé par le fabricant ou vendu avec l’appareil. Si l’appareil doit être fixé à un mur, respectez scrupuleusement les instructions de montage du fabricant. N’utilisez que les accessoires de montage conseillés par le fabricant. 9. Si vous déplacez l’appareil posé sur un chariot, manœuvrez celui-ci avec précaution. Des arrêts brusques, une poussée excessive et des irrégularités à la surface du sol peuvent provoquer la chute de l’appareil.

PDP-LX609H.book Page 10 Wednesday, April 9, 2008 3:08 PM

Précautions de sécurité

Précautions d’installation Observez les précautions suivantes si vous effectuez une installation mettant en œuvre des accessoires tels que le support optionnel.

Si vous utilisez le support, les équerres ou les accessoires optionnels • Demandez au revendeur d’effectuer l’installation. • Servez-vous des boulons fournis. • Pour de plus amples détails concernant cette question, voir le mode d’emploi qui accompagne le support optionnel (ou les accessoires équivalents).

Si vous utilisez d’autres accessoires • Consultez le revendeur. • Les trous de fixation suivants peuvent être utilisés pour l’installation :

• Les trous autres que ceux mentionnés sur l’illustration cidessus sont uniquement destinés à des produits spécifiques. Ne les utilisez pas pour effectuer le montage d’appareils non spécifiés. • Ne montez pas le téléviseur à écran plat sur le support quand les enceintes y sont fixées; cette consigne vaut pareillement pour la dépose. Remarque • Nous ne saurions trop vous conseiller d’utiliser les accessoires de fixation Pioneer. • Pioneer ne saurait être tenue responsable des blessures ou dommages matériels qui résulteraient de l’utilisation d’accessoires de fixation autres que ceux conçus et fabriqués par Pioneer.

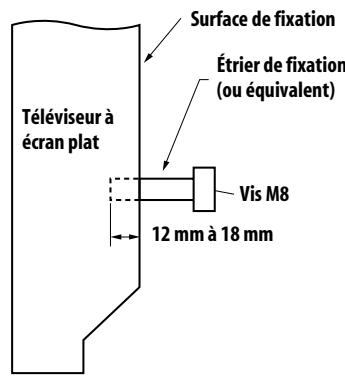

Vue de côté Surface de fixation

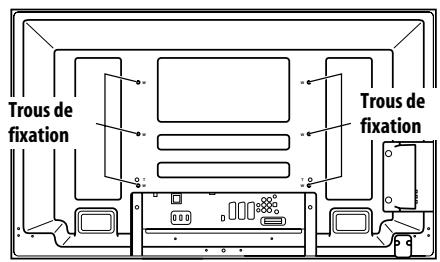

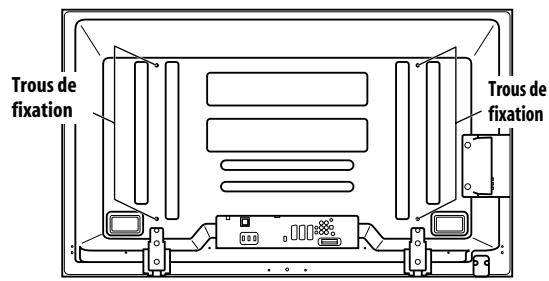

Vue de dos (PDP-LX6090H)

Étrier de fixation (ou équivalent) Téléviseur à écran plat

Attention • Utilisez des vis M8 qui pénètrent de 12 mm à 18 mm dans la surface de fixation du téléviseur à écran plat. Voir la vue latérale montré ci-contre. • Veillez à ne pas obstruer les évents d’aération qui se trouvent à l’arrière du téléviseur à écran plat. • Le téléviseur à écran plat doit être installé sur une surface plane car il comporte du verre.

Vis M8 12 mm à 18 mm

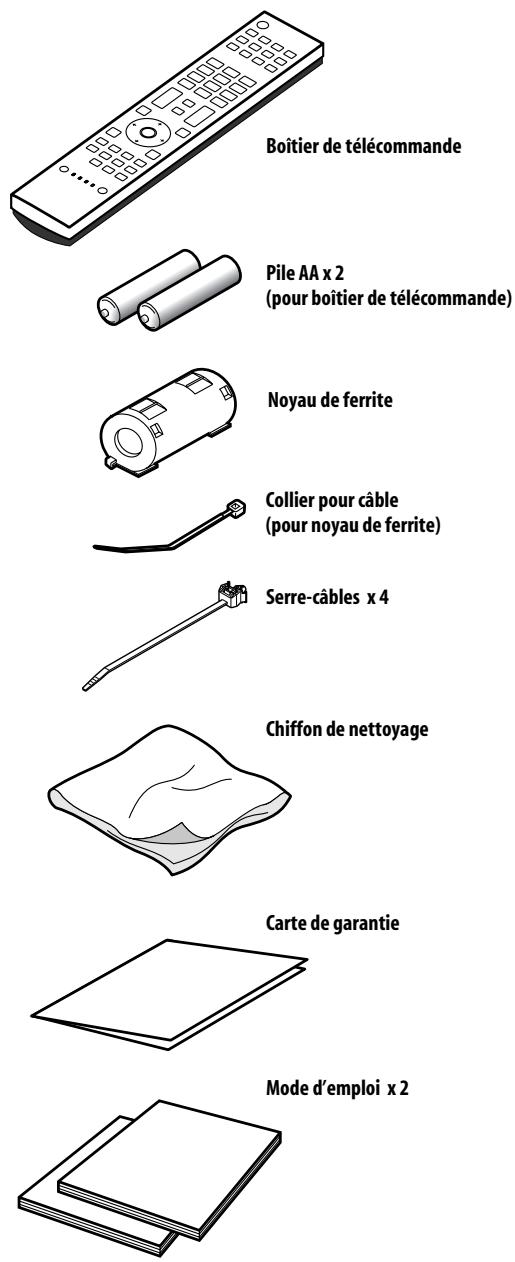

Accessoires fournis Vérifiez que tous les accessoires suivants sont fournis dans le carton.

Câble d’alimentation Seul le câble d’alimentation correspondant à votre pays ou région est fourni.

Boîtier de télécommande Pour l’Europe, sauf Royaume-Uni et République d’Irlande Pile AA x 2 (pour boîtier de télécommande)

Pour Royaume-Uni et République d’Irlande

Collier pour câble (pour noyau de ferrite) Serre-câbles x 4

Chiffon de nettoyage

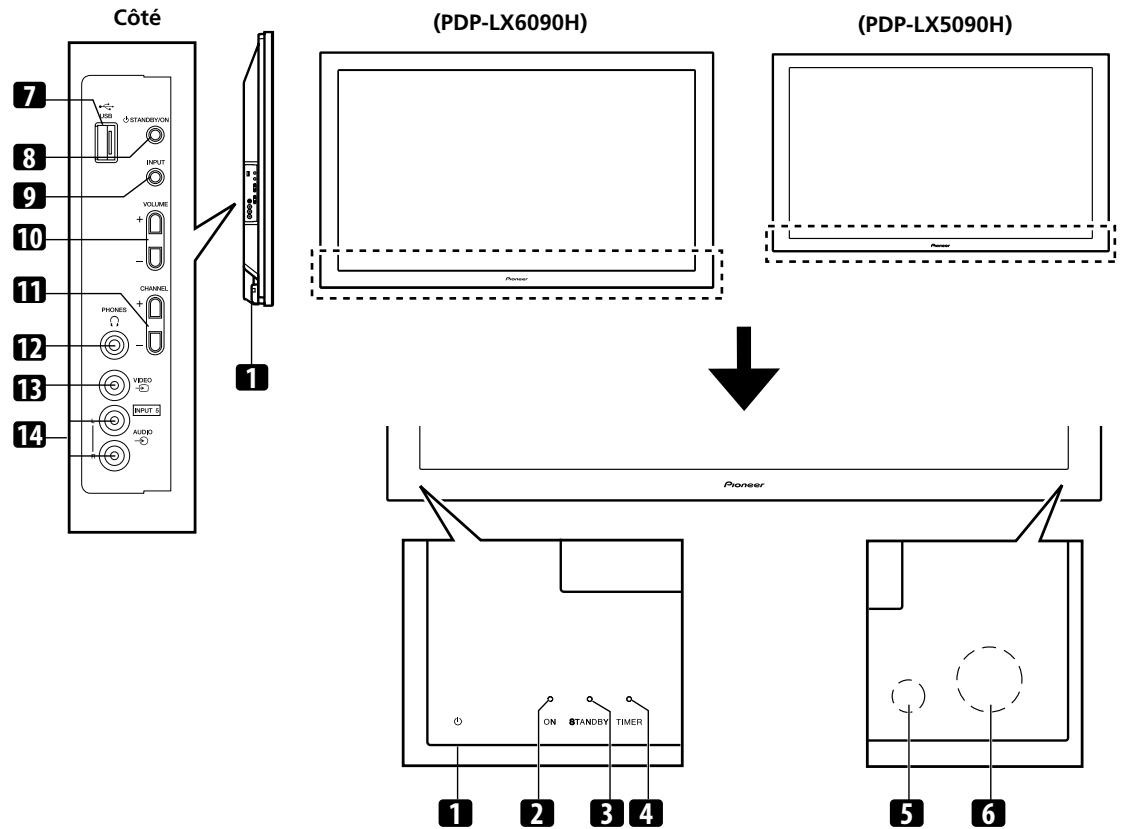

Nomenclature Téléviseur à écran plat (Avant) Côté

Les prises se trouvant sur les côtés sont les mêmes sur les PDP-LX6090H et PDP-LX5090H. 1

Touche  (Cette touche se trouve au bas du panneau arrière. (Voir 1 à la page 13.) Si cette touche est sur la position de repos, la mise en service ne se fera pas, même quand on appuie sur , 0 à 9 du boîtier de télécommande ou sur STANDBY/ON du téléviseur à écran plat. Pour mettre en service, appuyez sur .) Témoin POWER ON Témoin STANDBY Témoin TIMER • Le témoin TIMER s’allume quand une ou plusieurs émissions de télévision numérique sont présélectionnées pour visualisation ou enregistrement (voir pages 51 à 52).

5 6 7 8 9 10 11 12 13 14

Capteur de luminosité ambiante Capteur de télécommande Port USB Touche STANDBY/ON Touche INPUT Touches VOLUME +/– Touches CHANNEL +/– Prise de sortie PHONES Prise INPUT 5 (VIDÉO) Prises INPUT 5 (AUDIO)

PDP-LX609H.book Page 13 Wednesday, April 9, 2008 3:08 PM Nomenclature

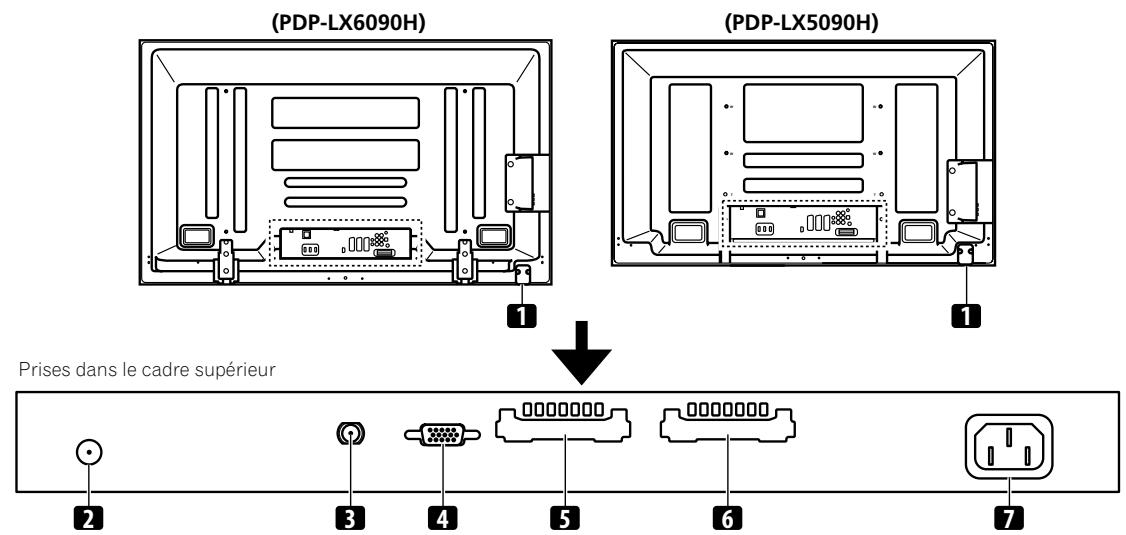

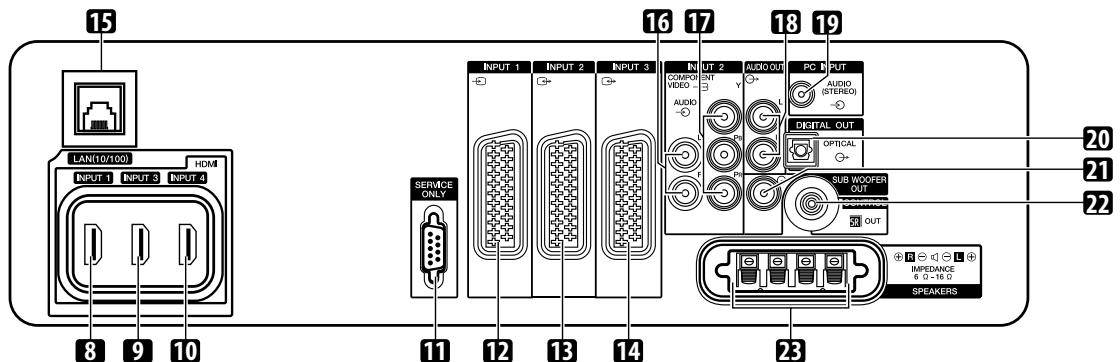

Téléviseur à écran plat (Dos) (PDP-LX5090H)

Prises dans le cadre supérieur

* Pour les emplacements exacts des prises, voir la feuille se trouvant près du compartiment à prises. Prises dans le cadre intermédiaire

Les prises se trouvant au dos sont les mêmes sur les PDP-LX6090H et PDP-LX5090H. Touche  Prise d’entrée ANT (Antenne) • L’alimentation peut être fournie par cette prise 3 Prise d’entrée SAT (Satellite) 4 Prise PC INPUT (Analogique RVB) 5 Fente COMMON INTERFACE 1 6 Fente COMMON INTERFACE 2 7 Prise AC IN 8 Prise INPUT 1 (HDMI) 9 Prise INPUT 3 (HDMI) 10 Prise INPUT 4 (HDMI) 11 Prise RS-232C (utilisée pour la mise au point à la fabrique) 12 Prise INPUT 1 (SCART) 13 Prise INPUT 2 (SCART) 14 Prise INPUT 3 (SCART)

15 16 17 18 19 20 21 22 23

Port pour câble Ethernet Prises INPUT 2 (AUDIO) Prises INPUT 2 (COMPONENT VIDEO: Y, PB, PR) Prises AUDIO OUT Prise PC INPUT (AUDIO) Prise DIGITAL OUT (OPTICAL) Prise de sortie pour caisson de graves (SUB WOOFER OUT) Prise CONTROL OUT (compatible SR+) Prises SPEAKERS (droite/gauche) • Ne connectez aucun appareil aux prises d’enceinte en dehors des enceintes spécifiées. • Ne laissez pas les fils des câbles d’enceinte à nu et exposés aux prises. Des files à nu peuvent entraîner des courts-circuits et causer un mauvais fonctionnenent ou endommager l’appareil.

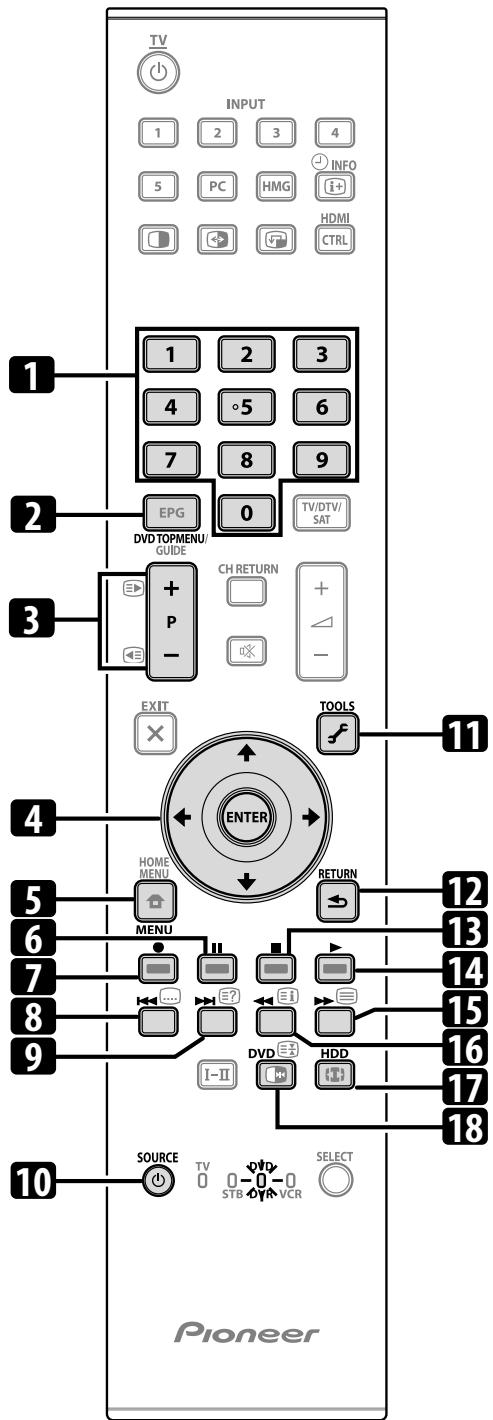

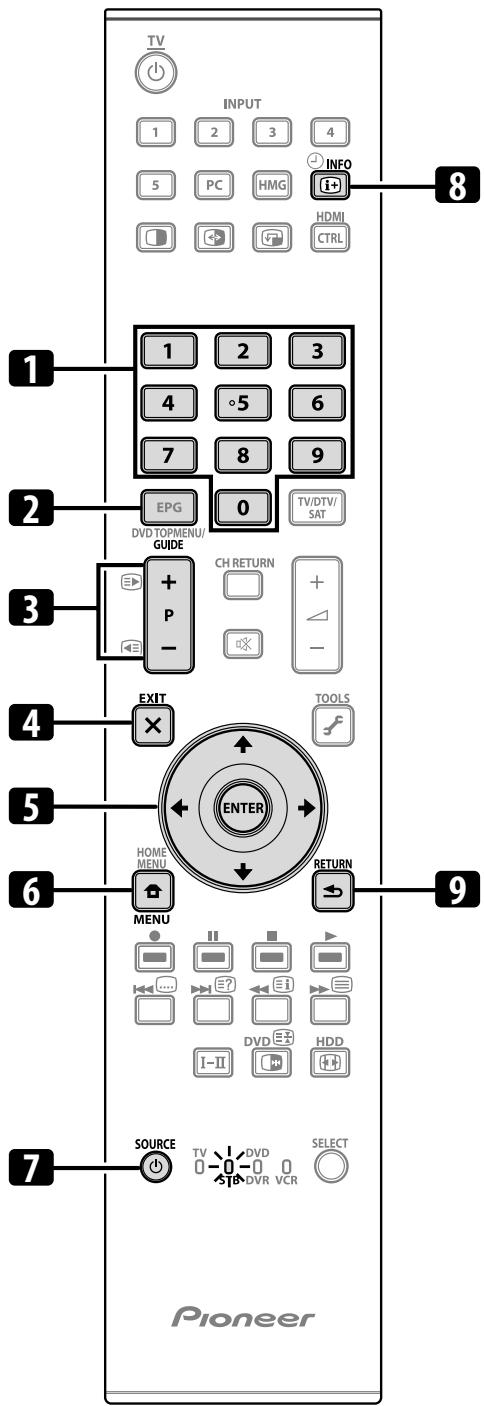

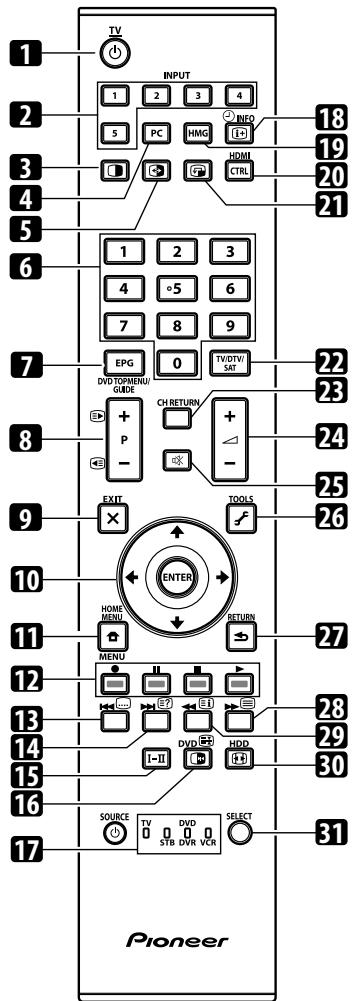

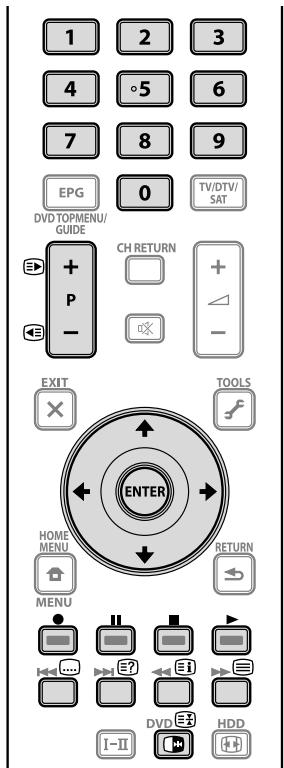

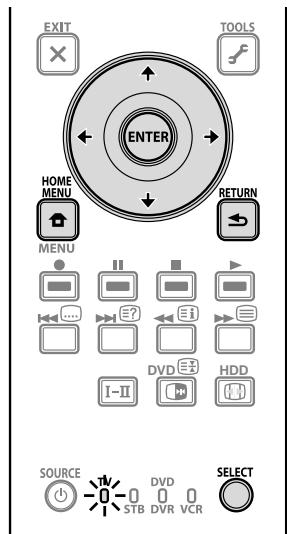

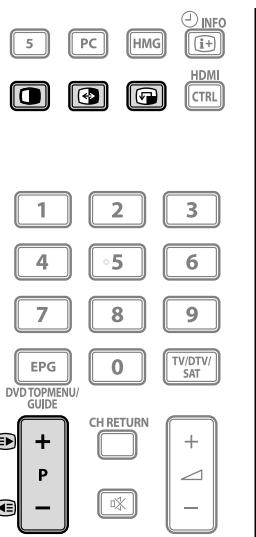

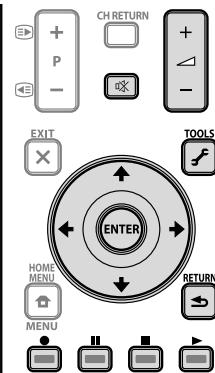

Boîtier de télécommande

Cette section décrit les fonctions des touches disponibles quand le mode télévision (TV) a été sélectionné à l’aide de la touche SELECT. Pour les touches de commande d’autres appareils, voir Commande d’un autre appareil avec le boîtier de télécommande fourni à partir de la page 86.

0 à 9: En mode téléviseur/entrée extérieure: Sélectionnent

TV : Cette touche met sous tension le téléviseur à écran plat ou le met en mode veille. INPUT: Ces touches assurent la sélection de la source pour le téléviseur à écran plat. (“ENTRÉE1”, “ENTRÉE2”, “ENTRÉE3”, “ENTRÉE4”, “ENTRÉE5”) c: Cette touche permet d’afficher deux images, une image dans une image ou une seule image. PC : Cette touche sélectionne la prise PC comme source d’entrée. : Cette touche permet de passer d’une image à l’autre lorsque deux images ou une image dans une image sont affichées.

une chaîne. En mode télétexte: Sélectionnent une page. Mettent l’appareil en service quand le témoin STANDBY est allumé en rouge. EPG: En mode entrée de télévision numérique TNT/SAT (Satellite), affiche le guide électronique de programme. P+/P–: En mode téléviseur/entrée extérieure: Sélectionnent une chaîne. w/x: En mode télétexte: Sélectionnent une page. EXIT: Elle rétablit la page normale en une étape. ///: Cette commande sélectionne un paramètre d’une page de réglage. ENTER: Cette touche exécute une commande. HOME MENU: Cette touche affiche la page HOME MENU.

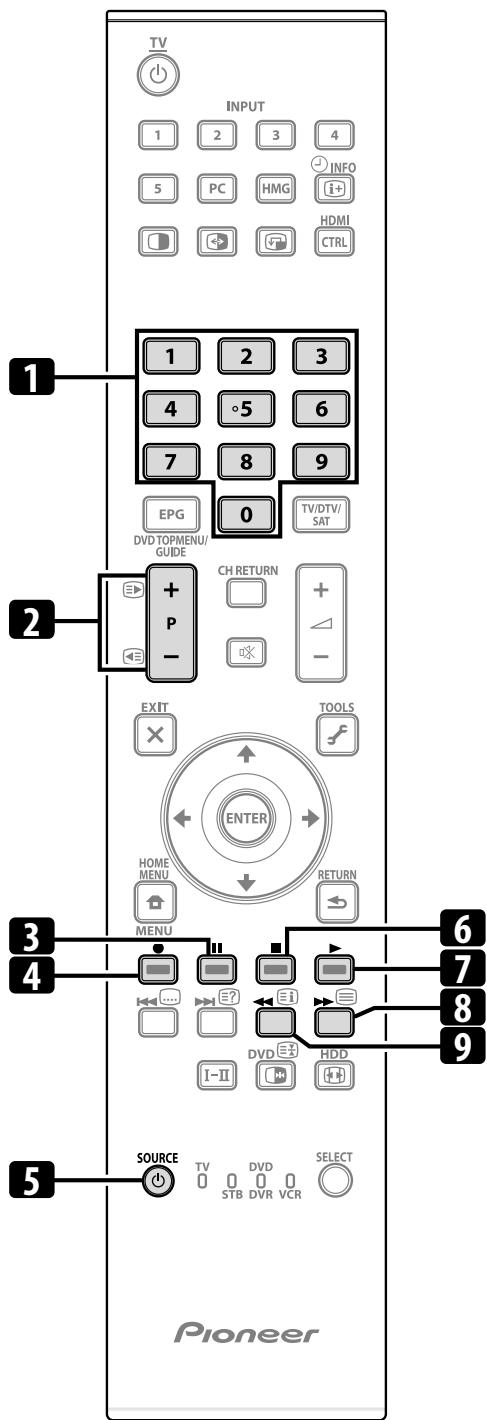

Uniquement pour commander les fonctions de la commande HDMI sur un lecteur BD. [: Permet de sauter à la page de sous-titres télétexte. En mode entrée de télévision numérique et suivant l’émission, permet de mettre les sous-titres en service ou hors service. k: Affiche les caractères masqués. g: Cette touche sélectionne le multiplexage des sons. d: En mode téléviseur/entrée extérieure: Cette touche gèle une image animée. Appuyez une nouvelle fois sur cette touche pour annuler. : En mode télétexte: Arrête la mise à jour des pages télétexte. Appuyez une nouvelle fois sur cette touche pour supprimer le maintien. TV, STB, DVD/DVR, VCR: Ces témoins indiquent la sélection et l’état actuels quand vous utilisez le boîtier de télécommande fourni pour commander un autre appareil connecté. p y INFO: Cette touche affiche les informations sur la chaîne. Affiche les informations sur la bannière. HMG (Home Media Gallery) : Affiche l’écran Home Media Gallery. HDMI CTRL: Affiche le menu de commande HDMI. : Cette touche déplace la petite image dans le cas d’une image dans une image. TV/TNT/SAT: Sélectionne le mode TV, TNT ou SAT. CH RETURN: Cette touche donne un retour à la chaîne précédente. i +/i –: Ces touches règlent le volume. e: Cette touche coupe le son. TOOLS: Affiche le Menu TOOLS. RETURN: Cette touche rétablit la page de menu précédente. m: Sélectionne le mode télétexte (image télévisée seule, image texte seule, images télévisée et texte). l: Cette touche affiche une page d’index pour le format CEEFAX/FLOF. Cette touche affiche une page d’éléments généraux pour le format TOP. f: Sélectionne le format d’image. SELECT: Permet de faire une sélection parmi téléviseur, terminal, lecteur/graveur de DVD et magnétoscope (TV, STB, DVD/DVR et VCR), de manière que vous puissiez utiliser le boîtier de télécommande fourni pour commander un appareil connecté. Remarque

• Pour utiliser le boîtier de télécommande, dirigez-le vers le téléviseur à écran plat.

PDP-LX609H.book Page 15 Wednesday, April 9, 2008 3:08 PM Préparation

Préparation Installation du téléviseur à écran plat

Déplacement du téléviseur à écran plat Français

Lors de l’installation sur une étagère, etc., tenez le téléviseur à écran plat comme montré ci-dessous. Le poids du téléviseur à écran plat étant élevé, faites-vous aider si vous devez le déplacer.

(Enceinte inférieure)

Emplacement • Évitez que l’écran ne soit exposé à la lumière directe du soleil. Veillez à ce qu’il soit convenablement ventilé. Attention • Si vous ne laissez pas suffisamment d’espace au-dessus du téléviseur à écran plat, il ne sera pas suffisamment ventilé et ne fonctionnera pas correctement. • Pioneer ne sera en aucun cas responsable de tout accident ou dommage dû à une installation ou une stabilisation inadéquate, à une utilisation erronée, à une transformation, ou à une catastrophe naturelle.

(Enceinte latérale) Les instructions concernent le PDP-LX5090H et PDP-LX6090H (Les illustrations représentent le PDP-LX5090H). Remarque

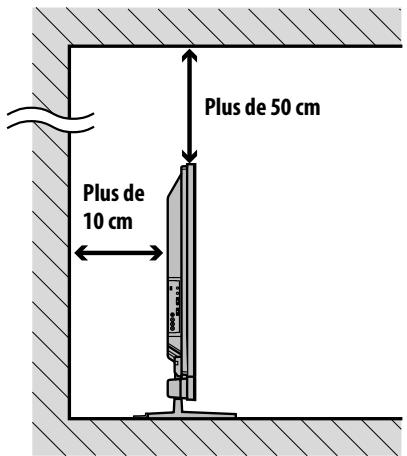

Remarque • Ménagez un espace suffisant au-dessus et à l’arrière pour garantir une ventilation adéquate de l’arrière de l’appareil. • Assurez-vous de faire l’installation du téléviseur à écran plat sur une surface plate et stable.

• N’utilisez pas l’enceinte pour soutenir le poids du téléviseur à écran plat. • Ne portez pas le téléviseur à écran plat en le tenant par les pièces de fixation de montage des enceintes.

Utilisation du support Pioneer optionnel Pour les détails concernant l’installation, voir le mode d’emploi fourni avec le support.

Utilisation des enceintes Pioneer optionnelles Pour les détails concernant l’installation, voir le mode d’emploi fourni avec les enceintes.

Pour empêcher le téléviseur à écran plat de se renverser

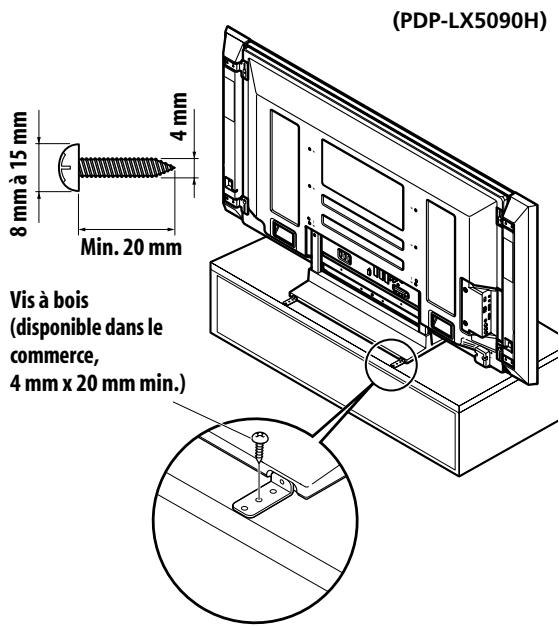

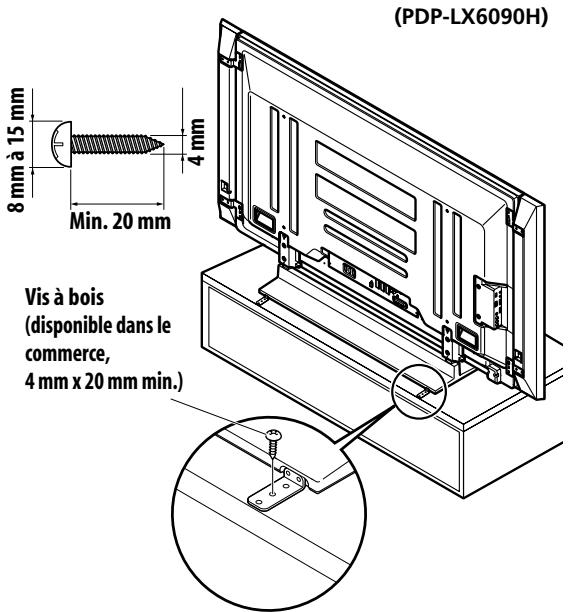

Fixation sur une table ou une étagère Avec les fixations en métal de sécurité et les vis fournis avec le support optionnel, fixez le téléviseur à écran plat comme montré sur l’illustration. Remarque • Avant de stabiliser le téléviseur à écran plat sur un support ou sur une étagère, assurez-vous que les fixations en métal de sécurité sont fixées sur le support. • Pour fixer le téléviseur à écran plat sur une table ou une étagère, utilisez aussi des vis à bois, disponibles dans le commerce, d’un diamètre nominal de 4 mm et d’au moins 20 mm de longueur.

Après avoir installé le support, veillez à prendre toutes les précautions nécessaires pour empêcher le téléviseur à écran plat de se renverser et bien le fixer au mur et à l’étagère.

Min. 20 mm Vis à bois (disponible dans le commerce, 4 mm x 20 mm min.)

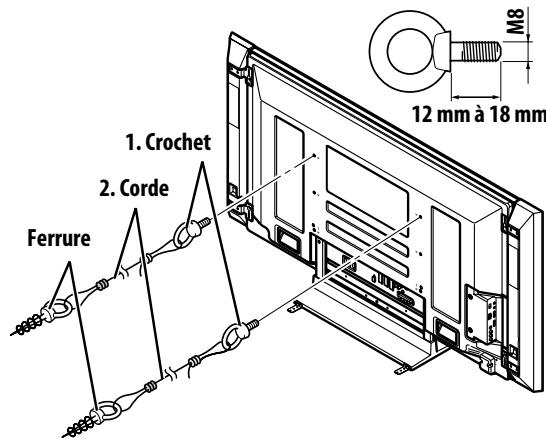

Fixation à un mur 1 Fixez des boulons (crochets) de sécurité au téléviseur à écran plat. 2 Utilisez des câbles robustes pour le fixer correctement et solidement à un mur, un pilier ou tout autre élément solide. Effectuez cette opération de la même façon sur les côtés gauche et droit. Utilisez des crochets, câbles et ferrures disponibles dans le commerce. Crochets recommandés: Diamètre nominal de 8 mm, longueur de 12 mm à 18 mm

Vis à bois (disponible dans le commerce, 4 mm x 20 mm min.)

Avant d’utiliser une vis à bois, percez un trou au dos et au milieu du panneau supérieur de la table. Effectuez cette opération de la même façon sur les côtés gauche et droit.

12 mm à 18 mm 1. Crochet

Avant d’utiliser une vis à bois, percez un trou au dos et au milieu du panneau supérieur de la table. Effectuez cette opération de la même façon sur les côtés gauche et droit.

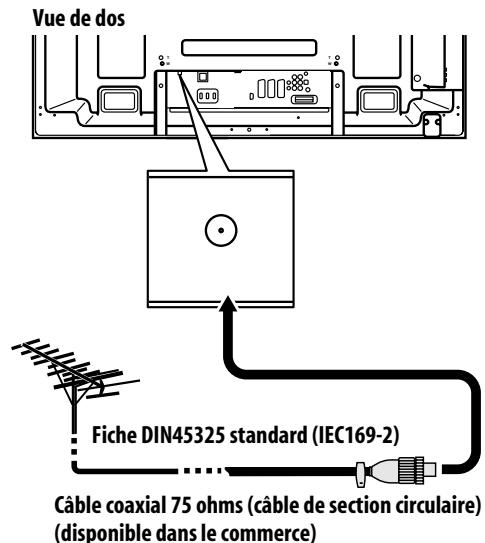

Câble d’antenne (disponible dans le commerce)

Si l’antenne extérieure est équipée d’un câble coaxial de 75 ohms muni d’une fiche DIN45325 standard (IEC169-2), branchez cette fiche à la prise d’antenne qui se trouve au dos du téléviseur à écran plat.

• Une table ou une étagère d’une résistance suffisante doit toujours être utilisée pour soutenir le téléviseur à écran plat. Le non respect de cette consigne peut donner lieu à un accident corporel et à un endommagement physique. • Lors de l’installation du téléviseur à écran plat, veuillez prendre les mesures de sécurité nécessaires pour l’empêcher de tomber ou de se renverser en cas d’urgence, tel que tremblement de terre ou accident. • Si vous ne prenez pas ces précautions, le téléviseur à écran plat risque de tomber ou de se renverser et de causer des blessures. • Les vis, crochets, câbles et autres ferrures que vous utilisez pour fixer le téléviseur à écran plat pour l’empêcher de se renverser diffèreront suivant la composition et l’épaisseur de la surface sur laquelle il sera fixé. • Sélectionnez les vis, crochets, câbles et autres ferrures qui conviennent après avoir contrôlé la surface attentivement pour déterminer son épaisseur et sa composition et après avoir consulté un installateur professionnel si nécessaire.

• Si le réglage “Alimentation antenne” est actif, utilisez une antenne intérieure dotée d’un amplificateur de signal, 5 V 30 mA.

Remarque • Si l’antenne n’est pas connectée correctement, la qualité de la réception peut être réduite. Si les images ne sont pas affichées correctement, vérifiez si la connexion de l’antenne est correcte ou non.

Connexion de l’antenne satellite

Connexions de base Connexion de l’antenne Pour bénéficier d’une image de meilleure qualité, utilisez une antenne extérieure. Voici de brèves explications sur la connexion d’un câble coaxial.

Il y a trois méthodes de connexion différentes disponibles comme montré ci-dessous. Sélectionnez le menu approprié en fonction du commutateur utilisé. Voir Réglage manuel des chaînes de télévision satellite à la page 29. Si vous ne savez pas comment l’antenne est connectée (dans un immeuble, par exemple), sélectionnez “SMATV” pour “Type balayage” sur le menu “Installation Satellite”.

Connexion directe au téléviseur à écran plat Attention • Quand le réglage “Alimentation Antenne” est en service, connectez directement l’antenne à la prise d’entrée ANT située au dos du téléviseur à écran plat. La connexion de tout appareil entre l’antenne et le téléviseur à écran plat peut provoquer l’endommagement de l’appareil.

T T W W SAT (Satellite) prise d’entrée

Fiche DIN45325 standard (IEC169-2) Câble coaxial 75 ohms (câble de section circulaire) (disponible dans le commerce) • Connectez un câble coaxial de 75 ohms (disponible dans le commerce) à la prise ANT.

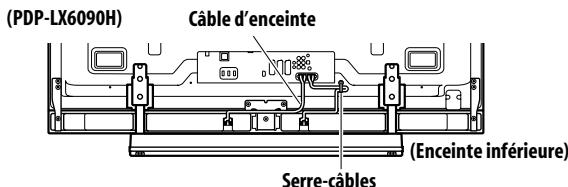

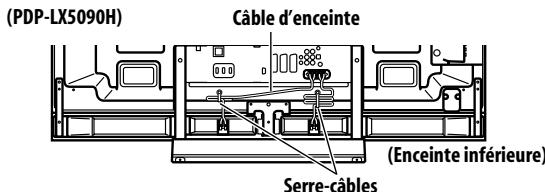

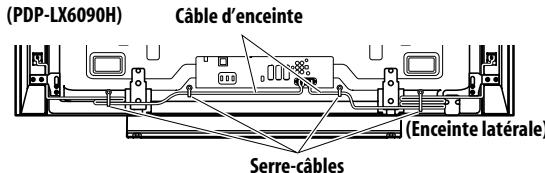

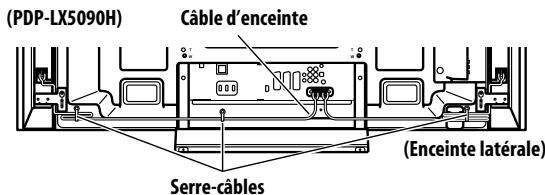

Cheminement des câbles

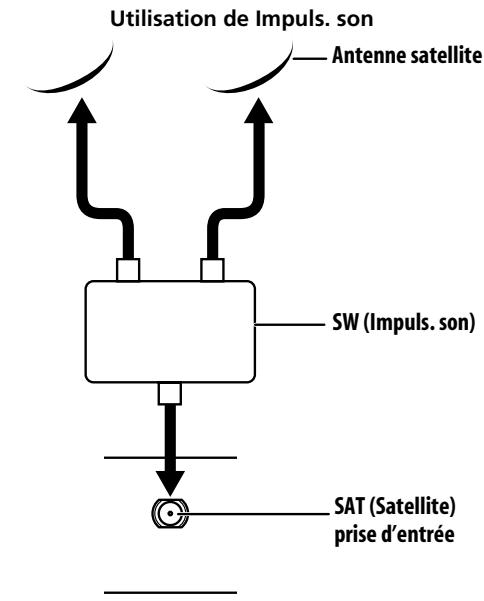

Utilisation de Impuls. son

Quand les enceintes sont montées sur le panneau du téléviseur à écran plat:

Serre-câbles Câble d’enceinte

T T W W SW (Impuls. son) (Enceinte latérale) (PDP-LX6090H)

Serre-câbles Câble d’enceinte

SAT (Satellite) prise d’entrée (Enceinte inférieure)

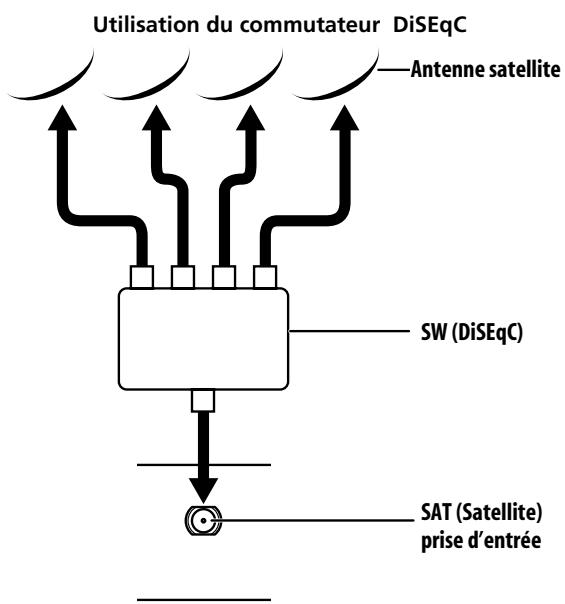

Utilisation du commutateur DiSEqC Serre-câbles Câble d’enceinte

Antenne satellite (Enceinte inférieure) Serre-câbles Remarque • Utilisez les serre-câbles fournis comme nécessaire. • Quand vous attachez vos câbles d’enceinte, assurez-vous de le faire de façon qu’ils ne soient soumis à aucune pression.

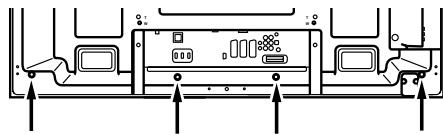

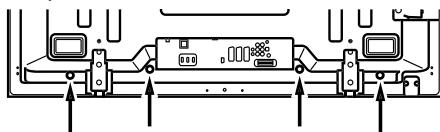

Fixation des serre-câbles à l’appareil Utilisez les serre-câbles comme nécessaire pour installer les câbles de connexion. Les illustrations suivantes montrent l’emplacement des trous au dos du téléviseur à écran plat.

SAT (Satellite) prise d’entrée

(PDP-LX5090H) Remarque • N’effectuez pas les connexions illustrées ci-dessous: – utilisation de deux commutateurs ou plus – connexion du téléviseur et de l’antenne à travers un STB – utilisation d’une antenne motorisée

T T W W PDP-LX609H.book Page 19 Wednesday, April 9, 2008 3:08 PM Préparation

Fixation et retrait d’un serre-câble Faites passer la bande du serre-câble dans le support [1] et réunissez le ou les câbles dans le serre-câble. Maintenez le levier poussé puis insérez le crochet dans le trou approprié [2] à l’arrière du téléviseur à écran plat. Tirez sur la bande du serre-câbles pour verrouiller.

Serre-câbles Collier pour câble

• Vérifiez que le serre-câbles est fixé solidement sur le téléviseur. Pour retirer le serre-câbles, tirez et maintenez le taquet dans cette position. Pour retirez le serre-câbles, maintenez les leviers enfoncés puis retirez le serre-câbles du trou.

À une prise de courant Cordon d’alimentation

Le plus près possible

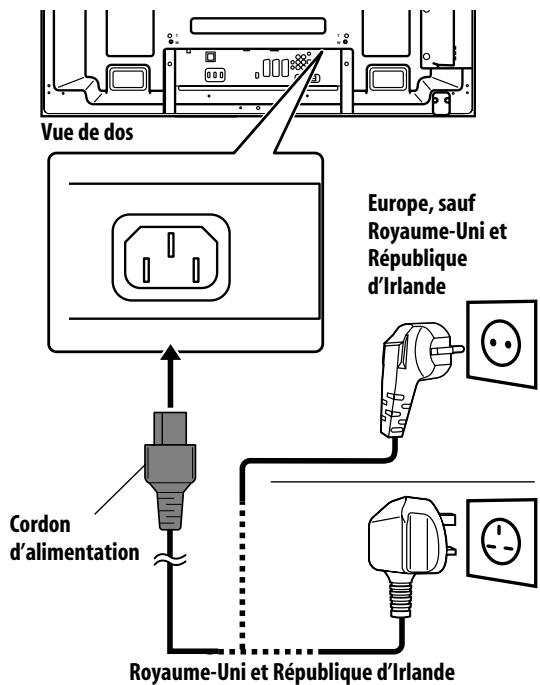

Connexion du cordon d’alimentation

T T W W Vue de dos Levier

Europe, sauf Royaume-Uni et République d’Irlande

Remarque • Évitez de pincer ou de créer des points de pression lors de la mise en place des câbles ou lorsque vous les attachez. • Un serre-câbles qui est en place depuis longtemps présente davantage de risques de détérioration. Un serre-câbles plus ancien peut être facilement endommagé lorsqu’il est retiré et il se peut que vous ne puissiez pas le réutiliser. • Utilisez les serre-câbles selon vos besoins. • Faites attention de ne pas trop tendre les câbles de connexion.

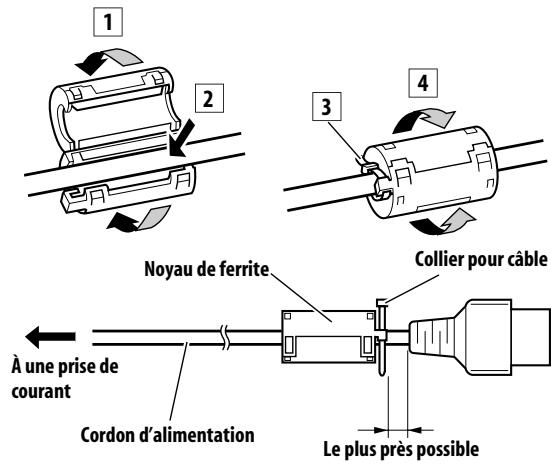

Fixation du noyau de ferrite Fixez le noyau de ferrite à l’extrémité du cordon d’alimentation comme montré sur l’illustration. Utilisez le collier pour câble fourni pour empêcher le noyau de ferrite de glisser sur le cordon. Si vous ne le faites pas, le téléviseur à écran plat ne sera pas conforme aux normes CE obligatoires.

Cordon d’alimentation

Royaume-Uni et République d’Irlande Remarque • Débranchez le cordon d’alimentation au niveau de la prise secteur si vous envisagez de ne pas utiliser le téléviseur à écran plat pendant une longue période. • Insérez la fiche d’alimentation dans la prise secteur une fois que tous les autres éléments sont connectés.

Préparation du boîtier de télécommande Mise en place des piles 1 Pour ouvrir, poussez et faites glisser le couvercle du logement des piles dans le sens des flèches.

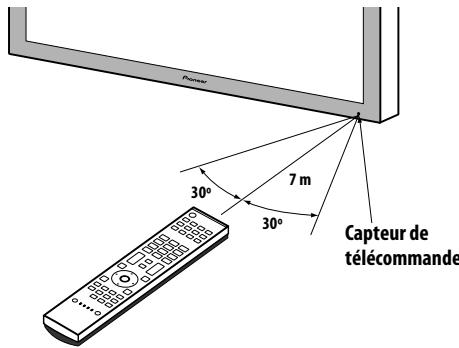

Portée du boîtier de télécommande Agissez sur le boîtier de télécommande en le dirigeant vers le capteur qui est placé à la partie inférieure droite de la face du téléviseur à écran plat. La distance du boîtier au capteur doit être inférieure à 7 mètres et l’angle du faisceau avec le capteur doit être à 30 degrés, quelle que soit la position du boîtier dans l’espace.

2 Mettez les deux piles AA fournies en place en introduisant d’abord le côté portant la borne négative (–).

Positionnez les piles de manière à respecter les polarités (+) et (–) gravées dans le logement. 3

Fermez le couvercle du logement des piles.

Capteur de télécommande

Remarque • Pour les emplacements du capteur de télécommande, voir Nomenclature à la page 12. Attention

Attention L’utilisation incorrecte des piles peut entraîner la fuite de l’électrolyte, voire leur explosion. Respectez les instructions qui suivent. • Quand vous remplacez les piles, utilisez des piles au manganèse ou des piles alcalines. • Positionnez les piles de manière à respecter les polarités (+) et (–) indiquées. • N’utilisez pas, en même temps, des piles de type différent. Si les types diffèrent, il en est de même des caractéristiques. • N’utilisez pas en même temps une pile neuve et une pile usagée. Utiliser conjointement une pile neuve et une pile usagée peut se traduire par une réduction de la durée de vie de la pile neuve, ou une fuite de l’électrolyte de la pile usagée. • Retirez les piles dès qu’elles sont usées. L’électrolyte provenant d’une pile peut provoquer des démangeaisons. En cas de fuite de l’électrolyte, nettoyez soigneusement le logement des piles avec un chiffon. • Les piles fournies avec cet appareil peuvent avoir une durée de service plus courte que prévue du fait des conditions de stockage. • Retirez les piles si vous envisagez de ne pas faire usage du boîtier de télécommande pendant longtemps. • POUR LA MISE AU REBUT DES PILES, VEUILLEZ VOUS CONFORMER AUX RÈGLEMENTS LOCAUX OU AUX INSTRUCTIONS RELATIVES À L’ENVIRONNEMENT APPLICABLES DANS VOTRE PAYS OU VOTRE RÉGION.

• Ne heurtez pas le boîtier de télécommande. Par ailleurs, n’exposez pas le boîtier de télécommande à des liquides et ne le conservez pas dans une atmosphère très humide. • Ne soumettez pas le boîtier de télécommande à la lumière directe du soleil. La chaleur peut provoquer une déformation du boîtier. • Le boîtier de télécommande peut être sans effet si le capteur de télécommande du téléviseur à écran plat est éclairé par le soleil ou une vive lumière. Le cas échéant, changez l’orientation de l’éclairage ou du téléviseur à écran plat, ou approchez le boîtier de télécommande du capteur. • Si un obstacle se trouve placé entre le boîtier et le capteur de télécommande, l’action à distance de la télécommande peut être impossible. • Lorsque les piles sont usées, la portée du boîtier de télécommande peut être sensiblement réduite. Le cas échéant, remplacez les piles du boîtier par des piles neuves. • Le panneau du téléviseur à écran plat émet un très faible rayonnement infrarouge. Si vous placez à proximité un appareil commandé à distance par des signaux infrarouges, par exemple un magnétoscope, la réception des signaux émis par son boîtier de télécommande peut être perturbée. Dans ce cas, placez cet appareil dans un endroit suffisamment éloigné du téléviseur à écran plat. • En fonction des caractéristiques de l’installation, le rayonnement infrarouge émis par le panneau du téléviseur à écran plat peut interdire la réception convenable des ordres émis par le boîtier de télécommande, ou bien vous obliger à faire usage du boîtier à plus courte distance du capteur de télécommande. La puissance du rayonnement infrarouge émis par l’écran dépend des caractéristiques de l’image affichée.

Pour regarder la télévision Important

Appuyez sur a du téléviseur à écran plat quand les témoins POWER ON et STANDBY sont éteints (voir Nomenclature, pages 12 et 13). • Le système est mis sous tension. • Le témoin POWER ON s’allume en bleu.

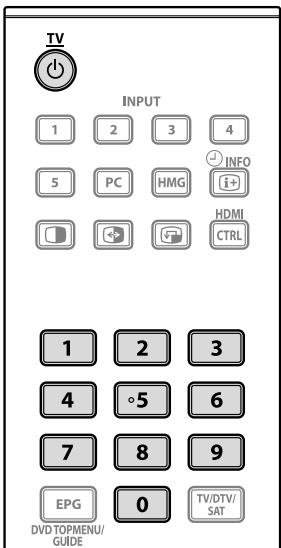

Appuyez sur a ou sur 0 à 9 du boîtier de télécommande ou sur STANDBY/ON du téléviseur à écran plat si le témoin STANDBY est allumé en rouge. • Le témoin POWER ON s’allume en bleu. • Si vous appuyez sur 0 du boîtier de télécommande, les images venant de “ENTRÉE1” seront affichées. • Si vous appuyez sur 1 à 9, les images de télévision seront affichées.

Remarque • Quand a du téléviseur à écran plat est sur la position de repos, vous ne pouvez pas faire la mise sous tension en appuyant sur a ou 0 à 9 du boîtier de télécommande ou sur STANDBY/ON du téléviseur à écran plat. • Pendant que le système est en mode de veille, appuyer sur a de la télécommande allume le téléviseur à écran plat. • Lorsque le système est en veille, il n’est plus que partiellement alimenté et son fonctionnement est très restreint. Seule une petite quantité d’électricité est consommée pour que le système demeure prêt. • Si vous envisagez de ne pas utiliser le téléviseur à écran plat pendant une longue période, veillez à débrancher le cordon d’alimentation de la prise de courant. • Si vous débranchez le téléviseur à écran plat de la prise de courant, l’horloge située à l’intérieur du téléviseur à écran plat sera réinitialisée et certaines fonctions, comme l’enregistrement programmé, sont désactivées. Après avoir rebranché le téléviseur à écran plat, l’information concernant l’horloge est automatiquement reçue lors de l’accord sur une émission de télévision numérique. Si vous débranchez le téléviseur à écran plat de la prise de courant quand un enregistrement est programmé, le téléviseur à écran plat peut s’accorder automatiquement sur l’émission de télévision numérique pour acquérir l’information concernant l’horloge lorsque vous le remettez sous tension. L’acquisition de l’information concernant l’horloge peut prendre un peu de temps. Une alerte apparaît quand vous essayez d’accorder sur une émission analogique avant l’acquisition de l’information concernant l’horloge.

• Avant de regarder les chaînes diffusées, le tuner de télévision intégré doit être réglé. Pour ce faire, voir Réglage des chaînes de télévision à la page 29.

Indicateurs d’état du téléviseur à écran plat Le tableau ci-dessous indique l’état de fonctionnement du téléviseur à écran plat. Vous pouvez contrôler l’état actuel du système avec les témoins du téléviseur à écran plat. État des témoins

POWER ON STANDBY Le cordon d’alimentation du téléviseur à écran plat a été débranché. Ou bien, le cordon d’alimentation du téléviseur à écran plat a été branché mais la touche a du téléviseur à écran plat est sur la position de repos.

Mise en veille du système

Le système est en service

Appuyez sur a sur le boîtier de télécommande ou sur STANDBY/ ON sur le téléviseur à écran plat. • Le témoin STANDBY s’allume en rouge. • Le système passe en veille et l’image disparaît de l’écran.

Le système est en veille

Pour toute situation autre que celles ci-dessus, voir Guide de dépannage à la page 100.

PDP-LX609H.book Page 22 Wednesday, April 9, 2008 3:08 PM

Pour regarder la télévision

Remarque • Vous pouvez sélectionner “Auto”, “Haute”, “Moyenne” ou “Basse” pour la luminosité du témoin POWER ON. Quand “Auto” est sélectionné, la luminosité du témoin passe automatiquement à “Haute”, “Moyenne” ou “Basse” en fonction de la luminosité ambiante. Pour les détails, voir Luminosité LED bleue à la page 58.

Changement de chaîne Utilisez la télécommande ou le panneau de commande du côté gauche du téléviseur à écran plat pour changer les chaînes. • Avant toute utilisation du boîtier de télécommande, veillez à sélectionner le mode télévision (TV) avec sa touche SELECT. Voir Commande d’un autre appareil avec le boîtier de télécommande fourni à la page 86.

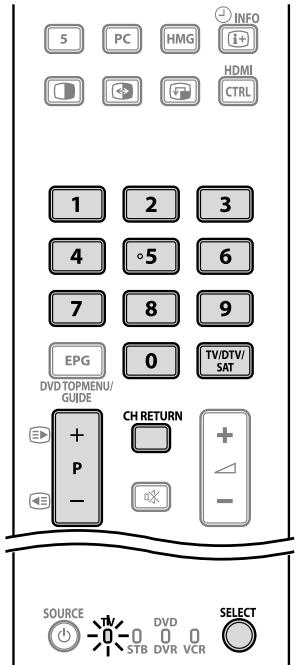

Commutation du mode d’entrée du téléviseur • Appuyez sur INPUT sur le téléviseur à écran plat ou sur TV/TNT/ SAT de la télécommande pour sélectionner le mode d’entrée TV, TNT ou SAT (satellite).

• CHANNEL +/– du téléviseur à écran plat agissent de la même manière que P +/P –. • P +/P – ne peuvent pas sélectionner des chaînes qui sont réglées pour être sautées. Pour le saut de chaînes, voir les étapes 13 et 14 de la section Réglage manuel des chaînes de télévision analogiques à la page 31. • En mode TNT ou SAT, P+/P– ne peuvent pas sélectionner des chaînes qui sont réglées pour être sautées pendant que “Arrêt” est sélectionné pour “Favoris” ou qui ne sont pas enregistrées dans la liste des favoris quand “Marche” est sélectionné pour “Favoris”. Voir Personnalisation des réglages relatifs aux chaînes aux pages 45 à 47.

Utilisation de 0 à 9 du boîtier de télécommande • Sélectionnez les chaînes directement en appuyant sur les touches 0 à 9. Par exemple: Pour sélectionner la chaîne 2 (numéro à un chiffre), appuyez sur 2. Pour sélectionner la chaîne 12 (numéro à deux chiffres), appuyez sur 1 puis 2 . En mode TNT, pour sélectionner la chaîne 123 (numéro à trois chiffres), appuyez sur 1, 2 et 3. Remarque • En mode de veille, quand vous appuyez sur 0, le système est mis sous tension et les images viennent de la source “ENTRÉE1”. Ou bien, quand vous appuyez sur une des touches 1 à 9, les images de télévision sont affichées.

Affichage d’une liste de chaînes Trois listes de chaînes sont disponible pour un accès rapide à la chaîne souhaitée: Liste des favoris, Liste des chaînes et Liste des entrées. Pour afficher chaque liste, procédez comme décrit ci-dessous. Liste des favoris: Appuyez sur ENTER pendant que vous regardez un programme, sélectionnez “Favoris” sur HOME MENU ou utilisez/  pour sélectionner “Favoris” sur la liste des chaînes ou la liste des entrée Liste des chaînes : Sélectionnez “Chaîne” sur HOME MENU, utilisez / pour sélectionner “Liste Chaînes” sur la liste des favoris ou la liste des entrées. Voir page 43. Liste des entrées : Sélectionnez “Entrée” sur HOME MENU ou utilisez / pour sélectionner “Liste des entrées” sur la liste des favoris ou la liste des entrées Favoris ENTRÉE5

XXXX Utilisation de P+/P– du boîtier de télécommande • Appuyez sur P+ pour augmenter le numéro de chaîne. • Appuyez sur P– pour diminuer le numéro de chaîne. Remarque • Appuyez sur CH RETURN pour passer de la chaîne actuelle à la chaîne précédemment regardée. Appuyez une nouvelle fois sur la touche CH RETURN pour retourner à la chaîne originale.

PDP-LX609H.book Page 23 Wednesday, April 9, 2008 3:08 PM Pour regarder la télévision

Liste Liste des favoris

Nombre maximum de chaînes

5 Éléments affichés Chaînes analogiques/ numériques/satellite, entrées extérieur et écran supérieur pour Home Media Gallery

PC Entrées extérieures

Toutes les chaînes analogiques, numériques et satellite

Chaînes analogiques/ numériques/satellite

Appuyez sur HOME MENU pour quitter le menu. Remarque • S’il y a un autre écran qui suit, une barre de défilement apparaît.

Remarque • Appuyer sur ENTER permet de sélectionner la chaîne souhaitée. • Appuyer sur EXIT ou RETURN fais disparaître la liste. • Appuyer sur TOOLS pendant que la liste des chaînes (TNT ou SAT) est affichée fait apparaître un écran de recherche pour la liste des chaînes. Voir page 43.

Mémorisation des chaînes favorites

20 chaînes analogiques 20 chaînes numériques 40 chaînes satellite 1 Home Media Gallery

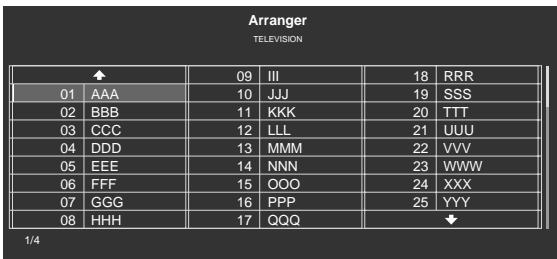

Sélectionnez la chaîne à déplacer (/).

6 Sélectionnez le nouvel emplacement (/// puis ENTER). Le tri est exécuté. Pour trier d’autres chaînes, répétez les opérations des étapes 5 et 6.

Au moyen du menu TOOLS, vous pouvez mémoriser les chaînes, les sources d’entrée externe, y compris PC et le contenu de Home Media Gallery (écran de menu supérieur). Pour mémoriser, procédez comme décrit ci-après. 1

Sélectionnez “Ent. Favoris” (/).

3 Sélectionnez “Marche” (/). La chaîne que vous regardez est mémorisée dans la liste des favoris. Pour annuler, utilisez / pour sélectionner “Arrêt”.

Réglage de vos chaînes favorites Sélectionnez un maximum de 10 chaînes pour chaque écran (un maximum de neuf écran). Vous pouvez alors choisir rapidement vos chaînes favorites. 1

Appuyez sur HOME MENU.

Sélectionnez “Configuration” (/ puis ENTER).

Sélectionnez “Configuration Favoris” (/ puis ENTER).

Sélectionnez “Mode Chaîne” (/ puis ENTER).

5 Sélectionnez “Favoris” (/ puis ENTER). Sélectionnez “Tous” pour régler toutes les chaînes sur “Favoris”. 6 Sélectionnez la chaîne de télévision à mémoriser (/ puis ENTER). 7

Remarque • Appuyer de nouveau sur EXIT, RETURN ou TOOLS fait disparaître le menu TOOLS. • Si le nombre des chaînes mémorisées atteint la limite, un écran d’avertissement apparaît. • Pour annuler la procédure ci-dessus avant sa fin, appuyez sur EXIT ou RETURN.

Appuyez sur HOME MENU pour quitter le menu. Remarque • S’il y a un autre écran qui suit, une barre de défilement apparaît. • Si vous appuyez sur la touche ENTER pendant que vous regardez une émission de télévision, la liste des favoris apparaît également. • Si aucune chaîne n’est enregistrée, “Sans Liste Favoris.” apparaît.

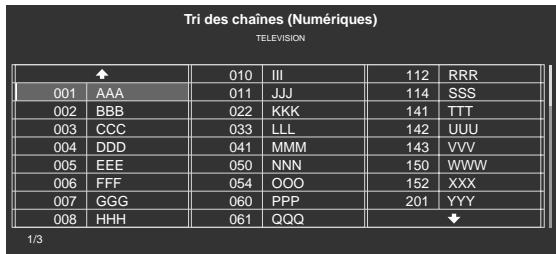

Tri des chaînes favorites Vous pouvez trier vos chaînes favorites. Pour trier les chaînes enregistrées, suivez la procédure ci-dessous.

Modification de la liste des entrée Vous pouvez modifier le nom d’une chaîne entrée. Pour changer le nom, suivez la procédure ci-dessous. 1

Appuyez sur HOME MENU.

Sélectionnez “Configuration” (/ puis ENTER).

Sélectionnez “Options” (/ puis ENTER).

Appuyez sur HOME MENU.

Sélectionnez “Étiqueter Entrée” (/ puis ENTER).

Sélectionnez “Configuration” (/ puis ENTER).

Sélectionnez “Configuration Favoris” (/ puis ENTER).

5 Sélectionnez une entrée (/ puis ENTER). Le clavier virtuel apparaît.

Sélectionnez “Trier Favoris” (/ puis ENTER).

Modification du nom.

Appuyez sur HOME MENU pour quitter le menu.

PDP-LX609H.book Page 24 Wednesday, April 9, 2008 3:08 PM

Pour regarder la télévision

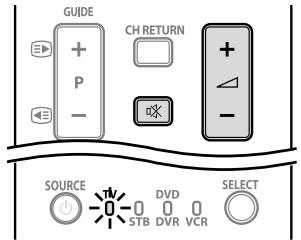

Modification du volume et du son

Appuyez sur - pour changer le canal audio. Mode

Utilisez la télécommande ou le panneau de commande du côté gauche du téléviseur à écran plat pour ajuster le volume.

I Mode MONO II MONO Remarque • Appuyer sur TOOLS fait aussi apparaître le menu du mode de canal audio. Le tableau ci-dessous montre les canaux audio disponibles en fonction du type d’émission audio. Réglage

Utilisation de i +/i – du boîtier de télécommande

• Appuyez sur i + pour augmenter le volume. • Appuyez sur i – pour diminuer le volume.

• VOLUME +/– du téléviseur à écran plat agissent de la même manière que i +/i –.

1 Appuyez sur e pour couper le son. e apparaît sur l’écran. Si le casque est utilisé,

Appuyez de nouveau sur e ou i + pour rétablir le son.

Commutation du canal audio de l’émission En fonction de l’émission, vous pouvez commuter le canal audio.

Émissions numériques terrestres

Émissions numériques satellite

DDD DDD DDD STÉRÉO STÉRÉO MONO

Utilisation de e du boîtier de télécommande

• Une indication est affichée sur l’écran correspondant à chaque mode sonore multiplex sélectionné au moyen de la touche -, et cela en fonction du signal télévisé reçu. • Après sélection du mode MONO, les sons émis demeurent monophoniques même si l’émission reçue est en stéréophonie. Pour rétablir la stéréophonie, vous devez revenir manuellement au mode  ou . • La sélection d’un mode sonore multiplex ne change pas le type de son quand la source est “ENTRÉE1” à “ENTRÉE5”. En effet, la nature du son est alors définie par la source vidéo.

Sélection d’un appareil audio Le menu TOOLS permet aussi de sélectionner un maximum de 32 appareils audio. 1

Sélectionnez “Audio” (/).

3 Sélectionnez l’appareil audio souhaité (/). Vous pouvez sélectionner: – un appareil audio entre les langues (émission numérique uniquement) – un appareil audio pour Home Medial Gallery (page 69)

Utilisation des fonctions d’affichage multiple • Avant toute utilisation du boîtier de télécommande, veillez à sélectionner le mode télévision (TV) avec sa touche SELECT. Voir Commande d’un autre appareil avec le boîtier de télécommande fourni à la page 86.

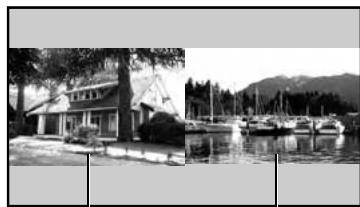

Partage d’écran Utilisez la méthode qui suit pour obtenir 2 images égales ou une image dans l’image. Remarque • L’affichage d’un écran partagé pendant une longue période, ou pendant de courtes périodes chaque jour, peut donner lieu à une rémanence d’image.

1 Appuyez sur c pour sélectionner le mode d’affichage. Chaque pression sur la touche c provoque la sélection d’un autre mode d’affichage, comme ceci: 2 images, image dans l’image, une seule image.

PDP-LX609H.book Page 26 Wednesday, April 9, 2008 3:08 PM

Pour regarder la télévision

• La fonction multiécran ne peut pas afficher des images d’une combinaison de deux sources d’entrée externes (“ENTRÉE1” à “ENTRÉE5”, “PC”). Elle peut afficher les images des combinaisons de sources d’entrée indiquées ci-dessous. – Télévision analogique (télévision numérique ou Home Media Gallery) et source extérieure (“ENTRÉE1” à “ENTRÉE5”, “PC”) • Lorsque vous appuyez sur EXIT, une seule image est affichée et le menu correspondant apparaît. • Lorsque vous appuyez sur EXIT, une seule image est affichée et le menu correspondant apparaît. • En mode 2 images ou image dans l’image, la liste des chaînes analogiques favorites et la liste des chaînes numériques ne sont pas disponibles.

En mode 2 images ou une image dans l’image, appuyez sur pour commuter la position des 2 écrans affichés. L’image gauche (en mode 2 images)ou l’image la plus grande (en mode une image dans l’image) correspond à l’image active indiquée par “z”. Vous avez la faculté d’agir sur l’image et sur le son.

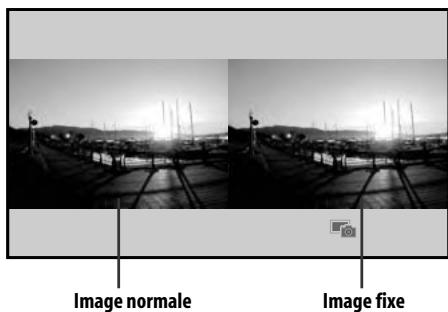

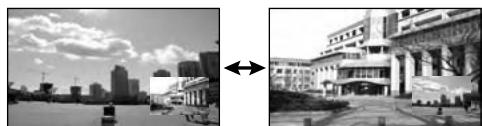

Gel d’une image En mode une image dans l’image, appuyez sur pour déplacer la petite image dans le sens inverse des aiguilles d’une montre.

Utilisez la méthode suivante pour saisir et geler une image parmi les images animées que vous regardez. • Avant toute utilisation du boîtier de télécommande, veillez à sélectionner le mode télévision (TV) avec sa touche SELECT. Voir Commande d’un autre appareil avec le boîtier de télécommande fourni à la page 86. Important • L’affichage d’une image fixe pendant une longue période, ou pendant de courtes périodes chaque jour, peut donner lieu à une rémanence d’image.

Pour sélectionner une source, appuyez sur la touche d’entrée qui lui correspond. Si vous regardez une émission télévisée, les touches P +/P – vous donnent le moyen de changer de chaîne.

1 Appuyez sur d. Une image fixe apparaît sur la partie droite de l’écran tandis qu’une image animée occupe la partie gauche.

Utilisation du Menu TOOLS Vous pouvez aussi sélectionner le mode multiécran à partir du menu TOOLS. 1

Sélectionnez “Partage”, “Permutation” ou “Changement” (/).

3 Sélectionnez un mode (/). Pour le mode “Partage”, sélectionnez “Arrêt (Simple)”, “2 images” ou “Im. ds Im.”. Le mode sélectionné apparaît au centre du menu TOOLS. Remarque • Reportez-vous au menu TOOLS à la page 73. • La fonction multiécran ne permet pas de faire apparaître sur l’écran, en même temps, deux images provenant de la même source. Si vous essayez d’obtenir un tel affichage, un message d’avertissement apparaît.

Appuyez une nouvelle fois sur d pour annuler la fonction. Remarque • Le gel d’une image pendant le mode deux images ou image dans l’image est impossible. • Lorsque cette fonction n’est pas disponible, un message d’avertissement apparaît.

– Pré réglages AV Contraste Luminos. Couleur Teinte Netteté Réglage pro. PureCinema* Commande Son** Performances OPTIMUM** Réinitial. Son Aigus Graves Balance Effet sonore Réinitial. AVC Commande Économie d’énergie alimentation Arrêt sans signal Arrêt sans opération Minuterie d’extinction – Options Position Taille auto Cache latéral Entrée HDMI Rég. Cmde HDMI Lumin. LED bleue Orbiteur Mire vidéo Sélection mode Système couleur Sélection entrée Préf. Cmde Jeu Capt. lum. Salle Protection d’écran Étiqueter Entrée

Présentation du menu principal (HOME MENU)

* Accédez à cette option par le menu Pro Adjust quand n’importe quelle autre option que “OPTIMUM” est sélectionnée. ** Disponible uniquement quand “OPTIMUM” est sélectionné pour “Pré réglages AV”.

Pour source PC HOME MENU

– Pré réglages AV Contraste Luminos. Rouge Vert Bleu Réinitial. Son Aigus Graves Balance Effet sonore Réinitial. AVC Commande Économie d’énergie alimentation Gestion alimentation Minuterie d’extinction – Options Autoinstallation Installation manuelle Entrée HDMI Rég. cmde HDMI Orbiteur Étiqueter Entrée Configuration Mode Chaîne Favoris Trier Favoris

Utilisation du menu principal (HOME MENU) Dans cette section, nous abordons la méthode générale d’utilisation des menus. Pour les procédures réelles, voir pages qui décrivent les diverses fonctions.

HDD Appuyez sur HOME MENU.

2 Utilisez / pour sélectionner un élément de menu puis appuyez sur ENTER. 3 Répétez l’opération 2 jusqu’à ce que vous ayez atteint l’élément de menu secondaire désiré. Le nombre de strates d’un menu dépend des éléments du menu. 4 Utilisez / pour sélectionner une option (ou un paramètre) puis appuyez sur ENTER. Pour certains éléments de menu, appuyez sur / au lieu de /. 5

Appuyez sur HOME MENU pour quitter le menu. Remarque • Vous pouvez repasser aux niveaux supérieurs de menu en appuyant sur RETURN. • Avant toute utilisation du boîtier de télécommande, veillez à sélectionner le mode télévision (TV) avec sa touche SELECT. Voir Commande d’un autre appareil avec le boîtier de télécommande fourni à la page 86.

Réglage Réglage des chaînes de télévision

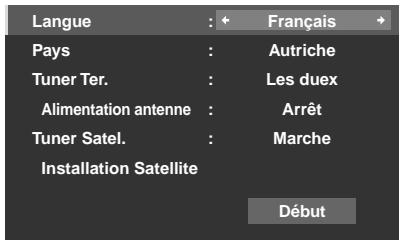

Utilisation d’Autoinstallation Lorsque le téléviseur à écran plat est mis en service pour la première fois après son acquisition, le menu Autoinstallation apparaît sur l’écran. Pour sélection de la langue et des canaux, suivez les étapes ci-dessous. 1

Sélectionnez “Langue” (/).

Sélectionnez une langue (/). Langue

• Vous pouvez démarrer l’autoinstallation à partir de HOME MENU, par exemple après avoir choisi un autre pays. Suivez les étapes ci-dessous avant de démarrer l’Autoinstallation. 1

Appuyez sur HOME MENU (/ puis sur ENTER).

Sélectionnez “Configuration” (/ puis ENTER).

Sélectionnez “Configuration Système” (/ puis ENTER).

Cette section traite de la manière de détecter automatiquement les chaînes de télévision puis d’effectuer leur réglage.

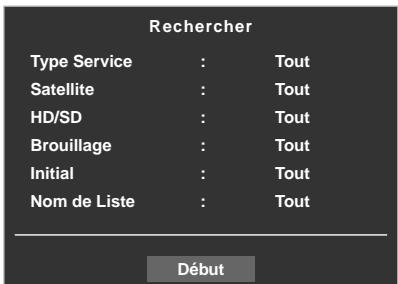

10 Sélectionnez “Début” (/ puis ENTER). L’autoinstallation démarre automatiquement. Pour abandonner l’autoinstallation avant la fin, appuyez sur RETURN.

4 Sélectionnez “Autoinstallation” (/ puis ENTER). La page de saisie du mot de passe s’affiche. Tapez le mot de passe à quatre chiffres en vous servant des touches 0 à 9. Voir Utilisation d’un mot de passe à la page 60. Si aucune chaîne n’est détectée, vérifiez les connexions d’antenne puis recommencez l’autoinstallation.

Installation Satellite

Vous pouvez faire la sélection parmi 19 langues; Anglais, Allemand, Français, Italien, Espagnol, Néerlandais, Suédois, Portugais, Grec, Finnois, Russe, Turc, Norvégien, Danois, Tchèque, Polonais, Ukrainien, Hongrois et Croate. 3

Sélectionnez “Pays” (/).

Sélectionnez le pays (/).

Sélectionnez “Tuner Ter.” (/).

6 Sélectionnez un type de tuner (/). Utilisez / pour sélectionner “Numérique”, “Analogique”, “Les duex” (défaut) ou “Arrêt”.

• Les chaînes obtenues peuvent varier en fonction de l’environnement de l’installation et des conditions météorologiques.

Réglage manuel des chaînes de télévision satellite Vous pouvez aussi régler les chaînes de télévision satellite manuellement sans utiliser l’Autoinstallation. Suivez les étapes cidessous pour en savoir plus sur les réglages. Remarque

7 Sélectionnez “Alimentation Antenne” (/). Cette option est disponible uniquement pour la sélection de “Numérique” ou “Les duex” à l’étape 6. Passez aux étapes 7 et 8 pour sélectionner d’autres options. Attention • Quand le réglage “Alimentation Antenne” est en service, connectez directement l’antenne à la prise d’entrée ANT située au dos du téléviseur à écran plat. La connexion de tout appareil entre l’antenne et le téléviseur à écran plat peut provoquer l’endommagement de l’appareil. 8

Sélectionnez “Marche” ou “Arrêt” (réglage par défaut) (/).

9 Sélectionnez “Tuner Satel.” (/). Utilisez / pour sélectionner “Marche” (défaut) ou “Arrêt”. Si vous sélectionnez “Marche”, sélectionnez “Installation Satellite” puis appuyez sur ENTER pour aller à l’écran Installation Satellite. Si vous avez sélectionné “Arrêt”, le menu “Installation Satellite” apparaît en gris.

• L’option “Instal. Tuner Numérique” est uniquement disponible en mode TNT/SAT. Appuyez sur TV/TNT/SAT sur la télécommande pour sélectionner le mode TNT ou SAT. 1

Appuyez sur HOME MENU.

Sélectionnez “Configuration” (/ puis ENTER).

Sélectionnez “Configuration Système” (/ puis ENTER).

Sélectionnez “Instal. Tuner Numérique” (/ puis ENTER).

5 Sélectionnez “Installation” (/ puis ENTER). La page de saisie du mot de passe s’affiche. Tapez le mot de passe à quatre chiffres en vous servant des touches 0 à 9. Pour le mot de passe, reportez-vous à la partie Utilisation d’un mot de passe à la page 60. 6

Sélectionnez “Installation Satellite” (/ puis ENTER).

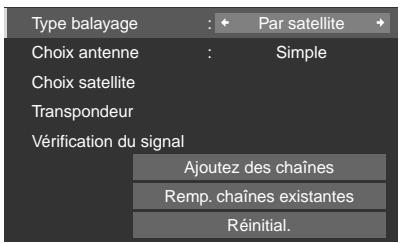

7 Sélectionnez “Type balayage” (/ puis ENTER). Utilisez / pour sélectionner “Par satellite”, “Toutes fréqu.” ou “SMATV”.

13 Appuyez sur RETURN puis sélectionnez “Transpondeur” (/). 14 Sélectionnez “Type Transp.” (/). Utilisez / pour sélectionner “Tous” pour tous les transpondeur des satellites sélectionnés (défaut), “Un” pour seulement un transpondeur ou “Manuel” pour les transpondeurs spécifiés. Type Transp.

Remp. chaînes existantes

Remarque • L’utilisation de l’option “Par satellite” pour la recherche de chaîne peut échouer dans certains cas. Si c’est le cas, sélectionnez “Toutes fréqu.” ou “SMATV”. • Si vous accédez à “Installation Satellite” par “Autoinstallation”, trois boutons – “Ajoutez des chaînes”, “Remp. chaînes existantes” et “Réinitial.” – ne sont pas disponibles. • Sélectionnez “SMATV” (Satellite Master Antenna Television system) permet à votre téléviseur de faire un essai pour obtenir tous les canaux disponibles quelque soit le réglage de l’antenne. 8 Sélectionnez “Choix antenne” (/). Utilisez / pour sélectionner “Simple”, “DiSEqC 1”, “DiSEqC 2”, “DiSEqC 3”, “DiSEqC 4”, “Impuls. son.1” ou “Impuls. son.2”. 9

15 Sélectionnez “Fréquence” (/). Cette option sélectionnée à l’étape 14 apparaît avec les transpondeurs disponibles pour le satellite sélectionné sur la liste des satellite de l’étape 10. Entrez une fréquence en utilisant les touches 0 à 9 (puis appuyez sur ENTER) si vous sélectionnez “Manuel” à l’étape 14. 16 Sélectionnez “Polarisation” (/). Utilisez / pour sélectionner “Horizont.” (défaut) ou “Verticale”. 17 Sélectionnez “Débit Symb.” (/). Utilisez / pour sélectionner “22000” (défaut), “27500” ou utiliser les touches 0 à 9 (puis appuyez sur ENTER) pour entrer un débit.

Sélectionnez “Choix satellite” (/ puis ENTER).

10 Sélectionnez “Satellite” (/ puis ENTER). Les informations sur le satellite sélectionné apparaissent sur l’écran. Sélectionnez un satellite disponible sur la liste. Satellite

Remarque • Les options “Polarisation” et “Débit Symb.” sont disponibles uniquement si vous avez sélectionné “Manuel” pour “Type Transp.” à l’étape 14. 18 Appuyez sur RETURN puis sélectionnez “Vérification du signal” (/, puis ENTER). Utilisez / pour sélectionner les satellite souhaités à partir de la liste des satellites ou des transpondeurs pour les satellites sélectionnés. Remarque

Niveau : 60% Qualité : 80%

L’unité pour la fréquence LNB est MHz. Cette option est disponible uniquement pour la sélection de “Par satellite” à l’étape 7. Sélectionnez “Nouveau 1” à “Nouveau 5” puis maintenez pressée ENTER pour afficher le clavier virtuel. 11 Sélectionnez “Fréquence LNB” (/). Utilisez / pour sélectionner “Universel” (avec deux fréquences LNB par défaut- 9750/ 10600) ou utilisez les touches 0 à 9 (puis appuyez sur ENTER) pour entrer une fréquence si vous avez sélectionné “---”. Cette option est disponible uniquement pour la sélection de “Toutes fréqu.” ou “Par satellite” à l’étape 7. 12 Sélectionnez “Tension LNB” (/). Utilisez / pour sélectionner “Marche” ou “Arrêt” (défaut). Sélectionnez “Marche” dans la plupart des cas.

• Si vous avez accédé à “Vérification du signal” par “Autoinstallation”, la touche “Ajouter” n’est pas disponible (voir page 45). • L’unité pour le transpondeur est MHz. Satellite

Ajouter Niveau : 88% Qualité :100%

Pour rechercher et enregistrer des nouvelles chaînes, sélectionnez “Ajoutez des chaînes” (voir page 45).

PDP-LX609H.book Page 31 Wednesday, April 9, 2008 3:08 PM Réglage

Pour remplacer les chaînes enregistrées par les nouvelles chaînes, sélectionnez “Remp. chaînes existantes” (voir page 45). “Réinitial.” permet de rétablir tous les réglages satellite aux valeurs par défaut de l’usine.

16 Appuyez sur HOME MENU pour quitter le menu. Si vous voulez régler une autre chaîne, répétez les opérations 7 à 15. Remarque

19 Appuyez sur HOME MENU pour quitter le menu.

Réglage manuel des chaînes de télévision analogiques Utilisez la fonction Réglage manuel pour régler les chaînes de télévision analogiques manuellement. 1

Appuyez sur HOME MENU.

Sélectionnez “Installation” (/ puis ENTER).

Sélectionnez “Configuration Système” (/ puis ENTER).

Réduction de bruit vidéo Pour chaque chaîne, vous pouvez spécifier si le téléviseur à écran plat doit réduire le bruit vidéo suivant les niveaux des signaux émis.

4 Sélectionnez “Install. TV analogique” (/ puis ENTER). La page de saisie du mot de passe s’affiche. Tapez le mot de passe à quatre chiffres en vous servant des touches 0 à 9. Pour le mot de passe, voir Utilisation d’un mot de passe à la page 60.

1 Répétez les étapes 1 à 5 de la partie Réglage manuel des chaînes de télévision analogiques. 2

Sélectionnez “Syntoniseur RB” (/).

Sélectionnez “Marche” (/).

Appuyez sur HOME MENU pour quitter le menu.

Sélectionnez “Réglage manuel” (/ puis ENTER). Réglage manuel

• La méthode ci-dessus transfère et applique les informations relatives à la chaîne sélectionnée à l’appareil d’enregistrement connecté; tel que magnétoscope ou graveur de DVD/HDD (DVR). • Réglage manuel vous permet également d’accéder aux fonctions “Syntoniseur RB”, “Blocage de la chaîne.” et “Décodeur”. Reportez-vous aux parties Réduction de bruit vidéo, Blocage de la chaîne. et Sélection d’une entrée décodeur.

• Suivant les signaux émis, cette fonction risque de ne pas donner de résultat satisfaisant. • Lors de l’utilisation avec sélection de la prise d’entrée d’un décodeur, cette fonction risque de ne pas donner de résultat satisfaisant. • Le réglage par défaut est “Marche”. 6

Sélectionnez “Entrer programme” (/).

7 Sélectionnez un numéro de programme (/). Vous avez le choix entre 1 et 99.

Définition de Blocage de la chaîne

Blocage de la chaîne interdit l’accord sur les chaînes de télévision qui ont été spécifiquement marquées pour cela.

Sélectionnez “Recherche” (/).

9 Entrez une fréquence en utilisant les touches 0 à 9, puis ENTER. Vous pouvez aussi utiliser / pour entrer une fréquence. 10 Sélectionnez “Système” (/). 11 Sélectionnez un système sonore (/). Vous pouvez sélectionner parmi “B/G”, “D/K”, “I”, “L” et “ L’ ” . 12 Sélectionnez “Système couleur” (/). 13 Sélectionnez un système couleur (/). Vous pouvez sélectionner parmi “Auto”, “PAL”, “SECAM” et “4.43NTSC”.

1 Répétez les étapes 1 à 7 de la partie Réglage manuel des chaînes de télévision analogiques. Après avoir sélectionné une chaîne (grâce à Entrer programme), effectuez les opérations suivantes: 2

Sélectionnez “Blocage de la chaîne.” (/).

3 Sélectionnez “Bloquer” (/). La sélection se fait entre “Visionner” (réglage par défaut) et “Bloquer”. 4

Appuyez sur HOME MENU pour quitter le menu.

14 Sélectionnez “Mémoriser” (/). 15 Sélectionnez “Oui” ou “Non” (/). Élément Description Oui

Vous pouvez sélectionner la chaîne avec P+ / P–

Vous ne pouvez pas sélectionner la chaîne avec P+ / P–

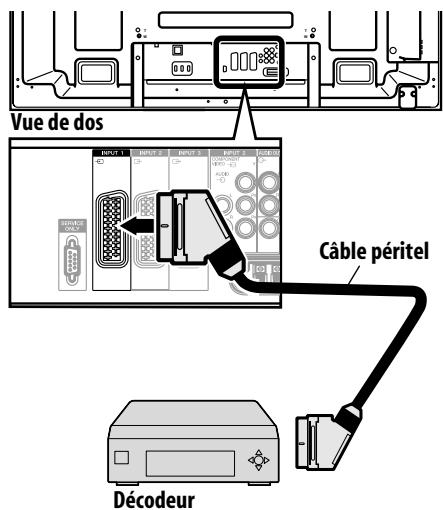

Sélection d’une entrée décodeur

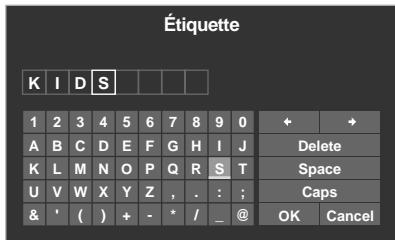

Sélectionnez le premier caractère (/// puis ENTER). Étiquette

Si un décodeur est relié à l’appareil, sélectionnez la prise d’entrée de ce décodeur (INPUT 1). 1

Appuyez sur HOME MENU.

Sélectionnez “Installation” (/ puis ENTER).

Sélectionnez “Configuration Système” (/ puis ENTER).

K L M N O P Q R S T Space

4 Sélectionnez “Install. TV analogique” (/ puis ENTER). La page de saisie du mot de passe s’affiche. Tapez le mot de passe à quatre chiffres en vous servant des touches 0 à 9. Pour le mot de passe, voir Utilisation d’un mot de passe à la page 60. 5

Sélectionnez “Réglage manuel” (/ puis ENTER).

Sélectionnez “Entrer programme” (/).

7 Sélectionnez un numéro de programme (/). Vous avez le choix entre 1 et 99. Après avoir sélectionné une chaîne (grâce à Entrer programme), effectuez les opérations suivantes: 8

Sélectionnez “Décodeur” (/).

Sélectionnez “ENTRÉE1” (/).

10 Appuyez sur HOME MENU pour quitter le menu. Remarque

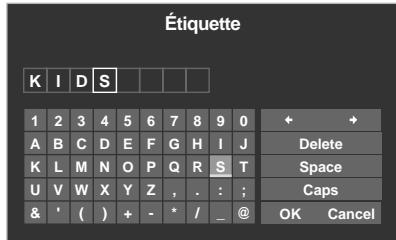

Désignation des chaînes de télévision Vous avez la possibilité d’attribuer un nom ne comportant pas plus de huit caractères à chaque chaîne réglée. Ceci peut vous aider à faciliter l’identification des chaînes au cours de leur sélection. 1 Répétez les opérations 1 à 4 de la partie Sélection d’une entrée décodeur. 2

Sélectionnez “Étiquette” (/ puis ENTER).

Sélectionnez “Entrer programme” (/).

4 Sélectionnez un numéro de programme (/). Vous avez le choix entre 1 et 99. Entrer programme

5 Sélectionnez “Étiquette” (/ puis ENTER). La page de saisie du nom apparaît.

Le curseur occupe alors l’emplacement du deuxième caractère. 7 Répétez l’opération 6 pour entrer jusqu’à huit caractères. Pour corriger un caractère tapé, sélectionnez, sur l’écran, [] ou [] puis appuyez sur ENTER. Le curseur se place sur le caractère qui précède ou sur celui qui suit. Pour effacer le caractère, sélectionnez, sur l’écran, [Delete] puis appuyez sur ENTER. Pour taper une espace à l’emplacement actuel, sélectionnez, sur l’écran, [Space] puis appuyez sur ENTER. Pour passer des majuscules aux minuscules, sélectionnez [Caps] sur l’écran, puis appuyez sur ENTER. 8 Pour valider le nom, utilisez / ou / de façon à sélectionner, sur l’écran, [OK] puis appuyez sur ENTER. 9

• Si vous avez sélectionné “Arrêt” (réglage par défaut), il n’est pas possible d’afficher les images provenant du décodeur. • Pendant la réception de télévision numérique, aucune image n’est sortie au décodeur.

Appuyez sur HOME MENU pour quitter le menu. Remarque • La méthode ci-dessus transfère et applique les informations relatives à la chaîne sélectionnée à l’appareil d’enregistrement connecté; tel que magnétoscope ou graveur de DVD/HDD (DVR).

PDP-LX609H.book Page 33 Wednesday, April 9, 2008 3:08 PM Réglage

Classement des chaînes de télévision préréglées Utilisez la méthode suivante pour classer les chaînes de télévision préréglées dans l’ordre désiré. 1 Répétez les opérations 1 à 4 de la partie Sélection d’une entrée décodeur.

Vous avez la possibilité de choisir la langue employée pour l’affichage sur l’écran des menus et instructions parmi 19 langues; Anglais, Allemand, Français, Italien, Espagnol, Néerlandais, Suédois, Portugais, Grec, Finnois, Russe, Turc, Norvégien, Danois, Tchèque, Polonais, Ukrainien, Hongrois et Croate. Pour la langue employée en mode Télétexte, vous avez la possibilité de choisir parmi Europe occid., Europe orientale, Grèce/Turquie, Cyrillique et Arabie. 1 Répétez les opérations 1 à 3 de la partie Sélection d’une entrée décodeur.

2 Sélectionnez “Arranger” (/ puis ENTER). La page de classement apparaît.

RRR SSS TTT UUU VVV WWW XXX YYY Sélectionnez “Langue” (/ puis ENTER).

Sélectionnez “Menu” (/).

Sélectionnez une langue (/). Menu

Sélectionnez la chaîne à déplacer (/// puis ENTER).

4 Sélectionnez le nouvel emplacement (/// puis ENTER). Le tri est exécuté. 5

Appuyez sur HOME MENU pour quitter le menu. Remarque • Pour changer de page sur l’écran Tri à l’étape 2, sélectionnez l’icône de flèche sur l’écran avec / puis appuyez sur ENTER. • La méthode ci-dessus transfère et applique à l’appareil d’enregistrement, tel que magnétoscope ou graveur de DVD/ HDD (DVR), les informations relatives à la seule chaîne déplacée.

Sélectionnez “Télétexte” (/).

Sélectionnez une langue (/).

Appuyez sur HOME MENU pour quitter le menu.

Vérification de la version de logiciel/ matériel Pour accéder aux informations de version, suivez la procédure ci-dessous. Répétez les opérations 1 à 3 de la partie Sélection d’une entrée décodeur.

2 Sélectionnez “Information Technique” à la page 2 du menu (/ puis ENTER). 3

Appuyez sur HOME MENU pour quitter le menu.

Pré réglages AV Vous avez le choix entre sept options de visionnement, en fonction de l’environnement actuel (ex. luminosité de la pièce), le type d’émission regardée ou celui des images reçues de l’appareil externe. Votre téléviseur à écran plat a été ajuté pour offrir une qualité de son optimale pour chaque option Pré réglages AV. Cependant, vous pouvez l’ajuster selon vos préférences. 1

Appuyez sur HOME MENU.

Sélectionnez “Installation” (/ puis ENTER).

Sélectionnez “Image” (/ puis ENTER).

Sélectionnez “Pré réglages AV” (/ puis ENTER).

Sélectionnez l’option souhaitée (/ puis ENTER).

Pour source AV Pré réglages AV Pour source AV Élément

OPTIMUM Règle automatiquement la luminosité de l’image au niveau optimum en fonction de la luminosité ambiante. Ce réglage est commun aux sources d’entrée externe et d’entrée de télévision.

STANDARD Pour obtenir une image très bien définie dans une pièce de luminosité normale. Ce réglage est commun aux sources d’entrée externe et d’entrée de télévision.

DYNAMIQUE Image nette avec un contraste maximum. Notez que ce mode ne permet pas le réglage manuel de la qualité de l’image. Ce réglage est commun aux sources d’entrée externe et d’entrée de télévision.

CINÉMA Optimisé pour les films. Ce réglage est commun aux sources d’entrée externe et d’entrée de télévision.

SPORT Optimisé pour les émissions sportives. Ce réglage est commun aux sources d’entrée externe et d’entrée de télévision.

JEU La luminosité de l’image est diminuée afin qu’elle soit plus agréable à regarder. Ce réglage est commun aux sources d’entrée externe et d’entrée de télévision.

OPTIMUM STANDARD DYNAMIQUE CINÉMA SPORT JEU UTILISATEUR UTILISATEUR Ce paramètre vous donne le moyen de personnaliser les réglages. Vous pouvez définir le mode pour chaque source.

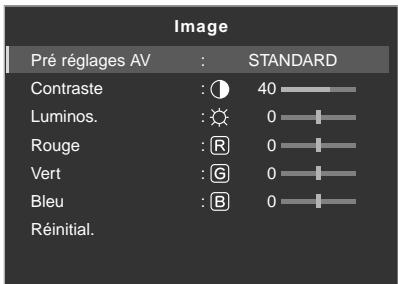

Pour source PC Élément

STANDARD Pour obtenir une image très bien définie dans une pièce de luminosité normale

UTILISATEUR Ce paramètre vous donne le moyen de personnaliser le réglage. Vous pouvez définir le mode pour chaque source. 6

Appuyez sur HOME MENU pour quitter le menu. Remarque • Comme “OPTIMUM” optimise automatiquement la qualité de l’image, le processus dans lequel les réglages d’image tels que la luminosité et la teinte changent progressivement peut être visible à l’écran. Il ne s’agit pas d’un mauvais fonctionnement.

PDP-LX609H.book Page 35 Wednesday, April 9, 2008 3:08 PM Réglage

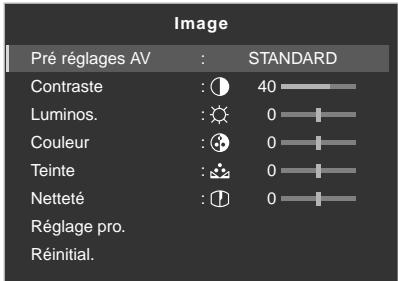

Réglages de base de l’image

Pour source AV Réglez l’image selon vos préférences et en fonction de l’option Pré réglages AV (sauf DYNAMIQUE) retenue. 1

Répétez les opérations 1 à 3 de Pré réglages AV.

Sélectionnez un élément à régler (/ puis ENTER).

Diminution du contraste Augmentation du contraste

Diminution de la luminosité

Augmentation de la luminosité

Diminution de l’intensité des couleurs

Augmentation de l’intensité des couleurs

Les teintes chair deviennent plus violettes

Les teintes chair deviennent plus vertes

Diminution de la netteté Augmentation de la netteté

Image Pré réglages AV

Si vous sélectionnez “OPTIMUM” pour “Pré réglages AV”, le sousmenu suivant apparaît sur l’écran. Image Pré réglages AV

Diminution du contraste Augmentation du contraste

Diminution de la luminosité

Augmentation de la luminosité

Le rouge est diminué

Le rouge est augmenté

Le vert est augmenté

Le bleu est augmenté

Dans le cas où la source est un ordinateur personnel, la page suivante apparaît; Image Pré réglages AV

3 Sélectionnez le niveau souhaité pour les options de Pré réglages AV autre que “OPTIMUM” (/). Contraste

Remarque • Pour faire les réglages avancés de l’image, sélectionnez “Réglage pro.” à l’opération 2 puis appuyez sur ENTER. Pour la marche à suivre, voir Réglages avancés de l’image à la page 36. • Pour rétablir les réglages par défaut pour tous des éléments, utilisez / pour sélectionner “Réinitial.” au cours de l’opération 2 puis appuyez sur ENTER. Un écran de confirmation apparaît. Utilisez / pour sélectionner “Oui” puis appuyez sur ENTER. • Un brusque changement de position de l’image et de luminosité de l’écran peut se produire quand vous ouvrez le menu “Image”. • Appuyer sur TOOLS fait aussi apparaître le menu “Pré réglages AV”. • Si vous avez sélectionné “DYNAMIQUE”, vous ne pouvez pas sélectionner “Contraste”, “Luminos.”, “Couleur”, “Teinte”, “Netteté”, “Réglage pro.” et “Réinitial.”; ces éléments de menu sont invalidés. • Sélectionner “OPTIMUM” fait apparaître les menu optionnels: “Commande Son” et “Performances OPTIMUM” (page 41).

Quand la barre est affichée, vous pouvez aussi changer l’élément à régler, en appuyant sur /. 4

Appuyez sur HOME MENU pour quitter le menu.

Réglages avancés de l’image Le téléviseur à écran plat est doté de diverses fonctions avancées permettant d’optimiser la qualité de l’image. Pour les détails sur ces fonctions, voir les tableaux.

• “Douce” n’est pas sélectionnable pour les signaux d’entrée suivants: 1080p@50 Hz, 1080p@60 Hz. • Quand vous sélectionnez “Marche” pour “Préf. Cmde Jeu” du menu “Options”, le réglage “PureCinema” est invalidé.

Utilisation de Mode intelligent

Utilisation de PureCinema

Appuyez sur HOME MENU.

Sélectionnez “Mode intelligent” (/ puis ENTER).

Sélectionnez “Installation” (/ puis ENTER).

Sélectionnez le paramètre souhaité (/ puis ENTER).

Sélectionnez “Image” (/ puis ENTER).

Sélectionnez “Réglage pro.” / puis ENTER).

Sélectionnez “PureCinema” (/ puis ENTER).

Sélectionnez “Mode film” ou “Optimis. Texte” (/ puis ENTER).

7 Sélectionnez le paramètre souhaité (/ puis ENTER). Pour les paramètres sélectionnables, voir le tableau.

Répétez les opérations 1 à 4 de Utilisation de PureCinema.

Mode intelligent Effectue une correction qui donne lieu à une luminosité et à des tons de couleur optimaux pour les images Sélections

PureCinema Cette fonction détecte automatiquement toute source de film (initialement le codage est de 24 images/secondes), l’analyse puis recrée chaque image fixe du film pour obtenir une haute définition Mode film

Désactive PureCinema

Production d’images animées régulières et vivantes (spécifiques aux films) par détection automatique des informations enregistrées tandis que sont affichées des images de DVD ou à haute définition (par exemple, films) cadencées à 24 images/s

Production d’images animées plus régulières et plus vivantes Production d’images animées régulières et de qualité (telles qu’on peut les voir dans une salle de cinéma) par conversion à 72 Hz tandis que sont affichées des images de DVD (par exemple, films) cadencées à 24 images/s

Compensation pour un ajustement de l’image plus efficace

Compensation pour un ajustement d’image approprié

Appuyez sur HOME MENU pour quitter le menu. Remarque • Comme cette fonction optimise automatiquement la qualité de l’image, le processus dans lequel les réglages d’image tels que la luminosité et la teinte changent progressivement peut être visible à l’écran. Il ne s’agit pas d’un mauvais fonctionnement.

Utilisation de Détail image 1

Répétez les opérations 1 à 4 de Utilisation de PureCinema.

Sélectionnez “Détail image” (/ puis ENTER).

3 Sélectionnez un élément à régler (/ puis ENTER). Vous pouvez sélectionner “Image DRE”, “Niveau du noir”, “LCA”, “Mode améliorateur” ou “Gamma”. 4

Sélectionnez le paramètre souhaité (/ puis ENTER).

Désactive l’optimisation de texte

Accentue le contraste sur les images de manière que la différence entre les parties lumineuses et sombres soit plus marquée

Améliore la qualité d’affichage des sous-titres

Appuyez sur HOME MENU pour quitter le menu.

Remarque • “Standard” n’est pas sélectionnable pour les signaux d’entrée suivants: 480p, 576p, 720p@50 Hz, 720p@60 Hz, 1080p@50 Hz, 1080p@60 Hz. • “Avancé” n’est pas sélectionnable pour les signaux d’entrée suivants: PAL, SECAM, 576i, 576p, 720p@50 Hz, 1080i@50 Hz, 1080p@50 Hz/60 Hz.

Niveau du noir Accentue les parties noires des images de manière que la différence entre les parties lumineuses et sombres soit plus marquée Sélections

Désactive Niveau du noir

Active Niveau du noir

PDP-LX609H.book Page 37 Wednesday, April 9, 2008 3:08 PM Réglage

Effectue une correction qui donne lieu à des caractéristiques de contraste optimales pour les images

Vous pouvez également exécuter une réglage fin. Pour ce faire, sélectionnez d’abord “Manuel” puis tenez ENTER enfoncée pendant plus de trois secondes. L’écran de réglage manuel apparaît. Passez alors à l’opération 8.

Sélectionnez un élément à régler (/ puis ENTER).

Sélectionnez le niveau souhaité (/).

Le rouge est diminué

Le rouge est augmenté

Le vert est augmenté

Le bleu est augmenté

Sélectionne le traitement des zones haute fréquence (détails) de l’image

Sélectionne une image dure (Netteté)

Sélectionne une image naturelle (Netteté)

Sélectionne une image douce (Netteté)

Réglage fin des parties vives

Règle les caractéristiques du gamma (caractéristiques de gradation d’image)

Le vert est augmenté

Le bleu est augmenté

Sélectionne les caractéristiques de gamma 1

Sélectionne les caractéristiques de gamma 2

Sélectionne les caractéristiques de gamma 3

Appuyez sur HOME MENU pour quitter le menu.

Utilisation de Temp. Couleur

Réglage fin des Le rouge est parties sombres diminué

Le rouge est augmenté

Pour effectuer le réglage d’un autre élément, appuyez sur RETURN puis reprenez les opérations 8 et 9. Vous pouvez utiliser / pour changer immédiatement un élément à régler. 10 Appuyez sur HOME MENU pour quitter le menu.

Utilisation de CTI et d’Espace Couleur 1 Reprenez les opérations 1 à 5 de la partie Utilisation de Temp. Couleur.

Appuyez sur HOME MENU.

Sélectionnez “Installation” (/ puis ENTER).

Sélectionnez “Image” (/ puis ENTER).

Sélectionnez “Réglage pro.” / puis ENTER).

Sélectionnez “Infos couleur” (/ puis ENTER).

Sélectionnez “Temp. Couleur” (/ puis ENTER).

Sélectionnez le paramètre souhaité (/ puis ENTER).

Permet d’obtenir des couleurs aux contours mieux définis. CTI signifie Amélioration des transitions de couleurs.

Sélectionnez “CTI” ou “Espace Couleur” (/ puis ENTER).

Sélectionnez le paramètre souhaité (/ puis ENTER).

Sélections Temp. Couleur

Met hors service la fonction CTI Marche

Met en service la fonction CTI Règle la température de couleur, procurant ainsi une meilleure balance des blancs

Le blanc a un ton bleuté

Change l’espace de reproduction des couleurs

Le ton est intermédiaire entre Haut et Moyen

Le ton est intermédiaire entre Moyen et Bas

Le blanc a un ton rougeâtre

La température de couleur peut être réglée à votre guise

Optimisé pour une reproduction vive et éclatante des couleurs

Reproduction standard des couleurs

Appuyez sur HOME MENU pour quitter le menu.

Utilisation de Gestion coul

Élimination du bruit des images

1 Reprenez les opérations 1 à 5 de la partie Utilisation de Temp. Couleur.

1 Reprenez les opérations 1 à 4 de la partie Utilisation de Temp. Couleur.

Sélectionnez “Gestion coul.” (/ puis ENTER).

Sélectionnez un élément à régler (/ puis ENTER).

3 Sélectionnez un élément à régler (/ puis ENTER). Vous pouvez sélectionner “3DNR”, “RB Image”, “RB Bloc” ou “RB Halo”.

Sélectionnez “Réduction Bruit” (/ puis ENTER).

Sélectionnez le paramètre souhaité (/ puis ENTER).

Cette fonction élimine le bruit vidéo et assurera des images nettes et propres. 3DNR signifie réduction de bruit tridimensionnelle.

Sélectionnez le niveau souhaité (/).

R Tire vers le magenta

Y Tire vers le rouge

Supprime le clignotement pour des images plus naturelles

G Tire vers le jaune

Tire vers le magenta

RB Bloc Pour effectuer le réglage d’un autre élément, appuyez sur RETURN puis reprenez les opérations 3 et 4. Vous pouvez utiliser / pour changer immédiatement un élément à régler. 5

Contribue à réduire le bruit apparaissant dans les images haute définition Sélections

Appuyez sur HOME MENU pour quitter le menu.

RB Halo Réduit le bruit de halo dans les images de DVD et haute définition, donnant ainsi des images sans bruit Sélections

Appuyez sur HOME MENU pour quitter le menu.

PDP-LX609H.book Page 39 Wednesday, April 9, 2008 3:08 PM Réglage

Utilisation de 3DYC et de Mode I-P 1 Reprenez les opérations 1 à 4 de la partie Utilisation de Temp. Couleur. 2

Sélectionnez “Autres” (/ puis ENTER).

Sélectionnez “3DYC” ou “Mode I-P” (/ puis ENTER).

Sélectionnez le paramètre souhaité (/ puis ENTER).

Comparaison des réglages d’image sur l’écran Pendant les réglages d’image, vous pouvez vous référer rapidement à l’image précédemment réglée dans le même paramètre; ce qui vous permet de comparer facilement et de sélectionner la qualité d’image que vous préférez.

Optimise les caractéristiques de séparation des signaux de luminance et des signaux de chrominance. Fonctionne pour les images vidéo aussi bien que pour les images fixes. Sélections

Met hors service la fonction 3DYC Haut

Sélectionnez un élément à régler (/ puis ENTER).

3 Tout en effectuant le réglage, appuyez sur la touche TOOLS du boîtier de télécommande. “Avant” est affiché et l’image réglée la dernière fois apparaît pour comparaison.

Avant 4 Appuyez de nouveau sur la touche pour repasser à l’image que vous venez juste de régler. Chaque pression sur la touche donne une commutation entre “Avant” et “Après”.

Répétez les opérations 2 et 4 pour les autres paramètres.

Effectue une conversion optimale de signaux entrelacés en signaux progressifs. Fonctionne pour les images vidéo aussi bien que pour les images fixes.

Appuyez sur HOME MENU pour quitter le menu.

Optimum pour les images vidéo

Optimum pour les images fixes

1 Reprenez les opérations 1 à 3 de la partie Utilisation de Temp. Couleur.

3DYC Attention • Si vous quittez le menu en appuyant sur HOME MENU ou si aucune opération n’est effectuée pendant 60 secondes, tous les réglages de paramètre affichés en dernier sont mémorisés. • Si vous voulez quitter le menu sans effectuer les réglages (ou laisser les réglages invalidés) sur l’écran “Après”, passez à “Avant”; puis quittez le menu.

Appuyez sur HOME MENU pour quitter le menu. Remarque Remarque • Pour la fonction 3DYC, les divers paramètres sont sélectionnables seulement quand: – Vous avez sélectionné “ENTRÉE1”, “ENTRÉE2” ou “ENTRÉE3” comme source et “Vidéo” comme type de signal d’entrée (voir Sélection d’un type de signal d’entrée à la page 55); ou – Vous avez choisi “ENTRÉE5” comme source d’entrée ou vous avez choisi le tuner analogique. • Le réglage 3DYC est inefficace quand des signaux SECAM, PAL60 ou 4.43NTSC sont entrés. • Le réglage Mode I-P est invalidé si vous utilisez une source d’entrée externe et sélectionnez “Marche” pour “Préf. Cmde Jeu” dans le menu “Options”. • Pour Mode I-P, les divers paramètres ne sont pas sélectionnables pour les signaux d’entrée suivants: 480p, 576p, 720p, 1080p.

• Vous ne pouvez pas régler un élément tandis que l’écran “Avant” est actif. Une message d’avertissement s’affiche. • Quand vous passez à un autre paramètre, veillez à changer d’abord l’affichage de “Avant” à “Après”, sinon vous ne pourrez pas sélectionner “Avant”. Un message d’avertissement s’affiche si vous ne faites pas ce changement. • Si vous quittez la sélection à partir de l’écran “Avant”, l’entrée précédente est mémorisée et la touche TOOLS ne fonctionne plus. • Si vous quittez la sélection à partir de l’écran “Après”, la nouvelle entrée est mémorisée et la touche ne fonctionne plus. • Si vous passez à une autre position et changez le paramètre “Pré réglages AV”, la nouvelle entrée du paramètre actuel est mémorisée et la touche fonctionne encore. • Vous ne pouvez pas comparer des images entre différents paramètres du menu “Pré réglages AV” (“STANDARD” et “CINÉMA”, par exemple). • Quand vous sélectionnez cette fonction, “Mode intelligent” pour “Réglage pro.” sur le menu “Image”, et “Capt. lum. Salle” sur le menu “Options” sont réglés sur arrêt et la qualité d’image repasse aux réglages par défaut. • Cette fonction n’est pas sélectionnable: – quand “OPTIMUM” est sélectionné pour “Pré réglages AV”.

– quand vous sélectionnez “Pré réglages AV”, – quand vous sélectionnez “Oui” ou “Non” sur l’écran de confirmation pour “Réinitial.” du menu “Image” ou

– quand vous sélectionnez un menu à partir de la source PC Réglages du son Grâce aux éléments qui suivent, vous pouvez régler les caractéristiques du son selon vos préférences. Réglez le son selon vos préférences et en fonction de l’option Pré réglages AV retenue. Voir Pré réglages AV à la page 34.

Effet sonore Vous pouvez sélectionner SRS FOCUS, SRS, SRS TruBass et SRS Definition. 1

Répétez les opérations 1 à 3 de Réglages du son.

Sélectionnez “Effet sonore” (/ puis ENTER).

3 Sélectionnez “SRS FOCUS”, “SRS”, “SRS TruBass” ou “SRS Definition“ (/). 4

Sélectionnez le paramètre souhaité (/).

Appuyez sur HOME MENU.

Sélectionnez “Installation” (/ puis ENTER).

Déplace la direction de la source sonore verticalement et rend le son et les voix plus clairement audibles Sélections

Sélectionnez “Son” (/ puis ENTER).

Sélectionnez un élément à régler (/).

Sélectionnez le niveau souhaité (/). Aigus

Produit sans effort un champ sonore tri-dimensionnel :

Pour des aigus atténués Pour des aigus accentués

Pour des graves atténués

Pour des graves accentués

Règle la balance audio vers la gauche

Règle la balance audio vers la droite

SRS TruBass® Produit une tonalité de grave claire et riche

SRS Definition® Améliore la qualité des fréquences moyennes et clarifie les voix et le son des instruments. Sélections

Désactive SRS TruBass

Appuyez sur HOME MENU pour quitter le menu.

• Vous pouvez régler les caractéristiques du son pour l’écoute au casque. • Pour rétablir les réglages par défaut de l’usine pour les options “Aigus”, “Graves”, “Balance” et “Effet sonore”, appuyez sur / pour choisir “Réinitial.” à l’étape 4, et appuyez sur ENTER. Un écran de confirmation apparaît. Utilisez / pour sélectionner “Oui” puis appuyez sur ENTER. • Vous ne pouvez pas rétablir les réglages par défaut de l’usine pour “AVC”. • Appuyer sur TOOLS lors de l’utilisation de la fonction Home Media Gallery fait aussi apparaître le menu “Son”.

Appuyez sur HOME MENU pour quitter le menu.

(SRS WOW HDTM) signifie une situation pour

Performances OPTIMUM Sélectionnez cette option quand “OPTIMUM” est sélectionné dans le menu “Pré réglages AV” pour la qualité optimum de l’image. Vous pouvez reconnaître facilement l’état des ajustements avec un graphique à barres sur l’écran. Suivez la procédure ci-dessous pour la sélection. 1

Utilisation de AVC (Auto Volume Control)

• Performances OPTIMUM comparent la qualité d’image et de son entre “Arrêt” (non réglé) et “Marche” (réglé à l’aide de la touche TOOLS). • Cette fonction n’est pas disponible si une autre option que “OPTIMUM” est sélectionnée. • Quand “OPTIMUM” est sélectionné, maintenez pressée p pour afficher les Performances OPTIMUM. Appuyez sur p lors de l’affichage de pages télétexte ou de sous-titres ne permet pas d’affichage les Performances OPTIMUM. • Pour annuler les Performances OPTIMUM, appuyez sur EXIT. • Les Performances OPTIMUM ne sont pas disponibles pour une image d’ordinateur.

Réduit les changements brusques de volume et compense le niveau sonore de la source. Pour choisir cette option, procédez comme décrit ci-après. 1

Répétez les opérations 1 à 3 de Réglages du son.

Sélectionnez “AVC” (/).

Sélectionnez “Marche” (/).

Appuyez sur HOME MENU pour quitter le menu. Remarque • Pour annuler cette option, sélectionnez “Arrêt” à l’étape 3.

Utilisation de la Commande Son

Répétez les opérations 1 à 6 de Utilisation de Commande Son.

2 Sélectionnez “Performances OPTIMUM” (/ puis ENTER). Le graphique à barres sur l’écran apparaît.

Commande alimentation Commande alimentation offre différents moyens d’économiser l’énergie.

Sélectionnez cette option quand “OPTIMUM” est sélectionné dans le menu “Pré réglages AV” pour les niveaux audio optimum de l’image.

Appuyez sur HOME MENU.

Appuyez sur HOME MENU.

Sélectionnez “Configuration” (/ puis ENTER).

Sélectionnez “Installation” (/ puis ENTER).

Vous pouvez utiliser un des trois modes d’économie d’énergie pour diminuer la puissance absorbée par l’appareil.

Sélectionnez “Image” (/ puis ENTER).

Sélectionnez “Commande alimentation” (/ puis ENTER).

Sélectionnez “Sélection AV” (/ puis ENTER).

Sélectionnez “Économie d’énergie” (/ puis ENTER).

Sélectionnez “OPTIMUM” (/ puis ENTER).

Sélectionnez “Mode1”, “Mode2” ou “Arrêt” (/ puis ENTER).

6 Appuyez sur RETURN pour retourner au menu immédiatement précédent. 7

Sélectionnez “Commande Son” (/ puis ENTER).

Sélectionnez “Marche” (/ puis ENTER).

Appuyez sur HOME MENU pour quitter le menu.

Économie d’énergie Sélections

Remarque • Si “Commande Son” est réglé sur “Marche” dans le menu “Image”, les options du menu “Son” ne sont pas disponibles en dehors de “AVC”. • Cette fonction n’est pas disponible si une autre option que “OPTIMUM” est sélectionnée.

laquelle SRS FOCUS, SRS, SRS TruBass et SRS Definition sont activés. • Vous pouvez régler l’effet sonore pour l’écoute au casque. • L’effet de cette fonction diffère suivant les signaux.

Donne des images de luminosité normale

Consomme moins d’énergie qu’en mode “Arrêt”

Consomme moins d’énergie qu’en “Mode1”

Appuyez sur HOME MENU pour quitter le menu.

Gestion alimentation (source PC uniquement)

Remarque • Quand vous changez le mode Économie d’énergie, il se peut que vous remarquiez un changement de son de l’écran. C’est normal. • La fonction d’économie d’énergie contribue à maintenir l’efficacité de l’écran pendant longtemps. Le réglage de la fonction d’économie d’énergie sur “Mode1” est recommandé pour maintenir l’efficacité de l’écran pendant longtemps.

Arrêt sans signal (source AV uniquement)

Le système est automatiquement placé en veille si aucun signal n’est reçu de l’ordinateur personnel. 1

Répétez les opérations 1 à 3 de Économie d’énergie.

Sélectionnez “Gestion alimentation” (/ puis ENTER).

Sélectionnez “Mode1” ou “Mode2” (/ puis ENTER).

Cette fonction place le système en veille si aucun signal n’est capté pendant 15 minutes.

Arrêt Il n’y a pas de gestion de l’alimentation (réglage par défaut)

Répétez les opérations 1 à 3 de Économie d’énergie.

Sélectionnez “Arrêt sans signal” (/ puis ENTER).

Sélectionnez “Activer” (/ puis ENTER).

• Le système est placé en veille si aucun signal n’est reçu de l’ordinateur personnel pendant 8 minutes. • Lorsque vous recommencez à utiliser l’ordinateur et bien qu’un signal soit alors reçu, le système demeure en veille. • Le système est remis en service en appuyant sur STANDBY/ON du téléviseur à écran plat ou sur a du boîtier de télécommande.

• Le système est placé en veille si aucun signal n’est reçu de l’ordinateur personnel pendant 8 secondes. • Lorsque vous recommencez à utiliser l’ordinateur et qu’un signal est reçu, le système est remis en service. • Le système est remis en service en appuyant sur STANDBY/ON du téléviseur à écran plat ou sur a du boîtier de télécommande.

Arrêt sans signal Sélections

Désactiver Le système n’est pas placé en (réglage par défaut) veille Activer

Le système est placé en veille si aucun signal n’est capté pendant 15 minutes

Appuyez sur HOME MENU pour quitter le menu. Remarque • Un message apparaît chaque minute au cours des cinq minutes qui précèdent la mise en veille du système. • Il se peut que le système ne soit pas placé en veille si du bruit est présent au téléviseur à écran plat à la fin d’une émission de télévision.

Appuyez sur HOME MENU pour quitter le menu. Remarque

Arrêt sans opération (source AV uniquement)

• Cette fonction n’est pas sélectionnable quand le PC est connecté à la prise HDMI.

Le système est placé en veille si aucune opération n’est exécutée pendant trois heures. 1

Répétez les opérations 1 à 3 de Économie d’énergie.

Sélectionnez “Arrêt sans opération” (/ puis ENTER).

Sélectionnez “Activer” (/ puis ENTER).

Pour économiser l’énergie et prolonger la durée de vie du téléviseur à écran plat, éteignez l’écran du téléviseur. Suivez les étapes cidessous pour éteindre l’écran du téléviseur.

Arrêt sans opération Sélections

Désactiver Le système n’est pas placé en (réglage par défaut) veille Activer

Le système est placé en veille si aucune opération n’est exécutée pendant trois heures

Sélectionnez “Arrêt Image” dans le menu TOOLS.

3 Appuyez sur ENTER. L’écran du téléviseur s’éteint. Pour rétablir l’affichage de l’écran, appuyez sur n’importe quelle touche autre que i+/i– et e. Remarque

Appuyez sur HOME MENU pour quitter le menu. Remarque • Un message apparaît chaque minute au cours des cinq minutes qui précèdent la mise en veille du système.

• Le réglage Arrêt Image n’est pas conservé en mémoire par le système.

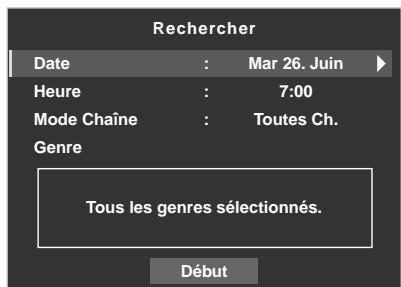

Pour goûter aux joies des émissions TNT/SAT Utilisation de le recherche de la liste des chaînes

La télévision numérique terrestre/satellite (TNT)/SAT ne remplace pas seulement les chaînes de télévision analogiques conventionnelles, mais offre également davantage de chaînes, une qualité d’image plus claire et divers types d’informations utiles. Elle offre aussi diverses fonctions, comme le sous-titrage et les pistes audio multiples.

Vous pouvez utiliser fonction de recherche de liste des chaînes lors de l’affichage de liste des chaînes de télévision numérique ou satellite. Pour utiliser cette option, procédez comme décrit ci-après. 1 Appuyez sur TOOLS. L’écran de recherche apparaît. 2 Sélectionnez “Type Service”, “HD/SD” ou “Nom de Liste” pour la liste des chaînes numériques (/). Pour la liste des chaînes satellite, sélectionnez “Type Service”, “Satellite”, “HD/SD”, “Brouillage”, “Initial” ou “Nom de Liste”. 3 Sélectionnez le paramètre souhaité (///). • “Tout”, “Télévision”, “Radio” ou “Données” pour “Type Service” • “Tout” ou les noms de satellite trouvés pour “Satellite” • “Tout”, “HD” ou “SD” pour “HD/SD” • “Tout”, “Brouillage” ou “Non Brou.” pour “Brouillage” • “Tout”, une lettre (A à Z), ou “Autres” pour “Initial” (lettre initiale pour un nom de chaîne) • “Tout”, un nom de chaîne obtenu à partir de l’émission ou “Autres” pour “Nom de Liste” 4 Sélectionnez “Début” (/ puis ENTER). La recherche démarre et le résultat de la recherche apparaît. “Pas Trouvé Chaîne.” apparaît s’il n’y pas de chaîne spécifiée à l’étape 3.

Attention • La compatibilité de ce produit avec les services terrestres et satellite a été fixée - les détails sont décrits à la partie caractéristiques techniques - au moment de son lancement. Remarque • À l’exécution d’Autoinstallation (page 29), assurez-vous de sélectionner “Marche” pour “Tuner Satel.” et “Numérique” ou “Les duex” pour “Tuner Ter.”. • La sélection du mode TNT ou SAT alors qu’aucune chaîne n’a encore été cherchée ne fera qu’afficher l’écran “Instal. Tuner Numérique” avec “Installation” comme seul élément sélectionnable. Pour regarder un programme de télévision numérique satellite, sélectionnez “Marche” pour “Tuner Satel.” sur le menu Autoinstallation. • En mode TNT ou SAT, appuyez sur m pour afficher l’écran Télétexte (sauf au Royaume-Uni).

Rechercher Type Service

Changement de chaîne

Appuyez sur HOME MENU.

2 Sélectionnez “Chaîne” (/ puis ENTER). La liste des chaînes numériques apparaît sur l’écran quand vous regardez une chaîne numérique terrestre, alors que la liste des chaînes satellite apparaît quand vous regardez une chaîne numérique satellite. Appuyez sur  ou  fait défiler la liste des chaînes parmi la liste des chaînes satellite, la liste des favoris, la liste des entrée, la liste des chaînes analogique et la liste des chaînes numériques.

Pour regarder des émissions TNT/SAT Début

(Écran de menu satellite) 5 Sélectionnez une chaîne (/ puis ENTER). Vous pouvez aussi sélectionner les chaînes en appuyant sur les touches 0 à 9 ou P +/P – du boîtier de télécommande. Remarque

• En mode TNT, appuyez sur 001 pour accéder à la chaîne 1 (chaîne à un chiffre) rapidement. Vous pouvez toutefois sélectionner la chaîne 1 en appuyant sur 01 ou 1 mais il vous faudra attendre deux secondes après l’entrée du dernier chiffre. Pendant le mode, vous pouvez entrer une chaîne a quatre chiffres. Il en est de même pour les chaînes à deux et quatre chiffres. • P+/P– ne peuvent pas sélectionner des chaînes qui sont réglées pour être sautées ou qui ne sont pas enregistrées comme favorites (pour la liste des favoris, voir page 23.). • Une fois que vous avez entré le mot de passe, vous n’avez plus besoin de l’entrer chaque fois qu’une chaîne est bloquée. Mais si vous sélectionnez “France” pour “Pays”, vous aurez peut-être besoin d’entrer le mot de passe correct chaque fois (voir page 60).

PDP-LX609H.book Page 44 Wednesday, April 9, 2008 3:08 PM

Pour goûter aux joies des émissions TNT/SAT

• Lorsque vous recevez des chaînes radio TNT, l’économiseur d’écran démarre automatiquement si aucune opération n’est effectuée pendant trois minutes.

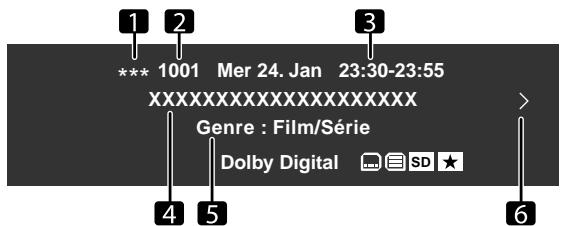

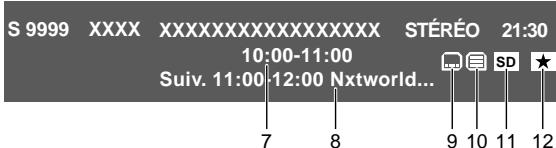

Visionnement de la “Bannière d’info” Quand vous accordez une chaîne de télévision ou que le signal d’entrée change, une bannière d’informations (“Bannière info”) apparaît automatiquement en haut de l’écran. Lors du visionnement d’un programme, appuyez sur p pour afficher la bannière d’information (additionnelle). Appuyez à nouveau sur EXIT ou p pour masquer la bannière. “InfoBanner”

XXXX XXXXXXXXXXXXXXXXX

1 2 3 4 “InfoBanner” (supplémentaire)

8 9 10 11 12 7 Signal diffusé - S (Satellite)/D (Numérique)/A (Analogique) Numéro de la chaîne Nom de la station Titre de l’émission Informations sur le multiplexage des sons Heure actuelle Horaire de l’émission Horaire/titre de la prochaine émission Icône de sous-titre Icône de télétexte Informations sur le signal (HD/SD) Icônes des Favoris

Une bannière séparée apparaît également en bas de l’écran indiquant le mode Pré réglages AV (coin inférieur gauche) et le format d’écran (coin inférieur droit). Remarque • La bannière d’info “InfoBanner” (supplémentaire) apparaît quand: – vous appuyez sur p lors du visionnement d’une émission de télévision ou vidéo – quand vous appuyez sur p alors que la bannière d’info “InfoBanner” est affichée • Les informations ci-dessus ne sont affichées que si elles appartiennent au signal diffusé. • Pendant le mode multiécran, la bannière apparaît sur les écrans principal et secondaire.

Affichage de sous-titres En mode TNT ou SAT, appuyez sur [ pour activer ou désactiver l’affichage des sous-titres.

Remarque • Quand une émission est enregistrée avec cette fonction activée, les sous-titres sont aussi enregistrés. Vous pouvez aussi utiliser le menu TOOLS pour sélectionner les sous-titres. Suivez la procédure ci-dessous. 1

Sélectionnez “Sous-titre” (/).

3 Sélectionnez le sous-titre souhaité (/). Sélectionner “Arrêt” fait disparaître les sous-titres. Cette option commute entre “Marche” et “Arrêt” pour les émissions diffusées.

Reconfiguration des réglages des chaînes de télévision numérique TNT/ SAT Cette partie décrit comment reconfigurer les réglages des chaînes de télévision TNT/SAT après les avoir faits avec Autoinstallation (page 29). Vous pouvez sélectionner “Instal. Tuner Numérique” seulement pendant la réception de chaînes de télévision TNT/SAT. Pour régler manuellement les chaînes de télévision satellite, voir page 29.

Nouvelle sélection d’un pays 1

Appuyez sur HOME MENU.

Sélectionnez “Configuration” (/ puis ENTER).

Sélectionnez “Configuration Système” (/ puis ENTER).

Sélectionnez “Instal. Tuner Numérique” (/ puis ENTER).

5 Sélectionnez “Installation” (/ puis ENTER). La page de saisie du mot de passe s’affiche. Tapez le mot de passe à quatre chiffres en vous servant des touches 0 à 9. 6

Sélectionnez “Installation Numérique” (/ puis ENTER).

Sélectionnez “Pays” (/).

Sélectionnez un pays (/). Pays

Vérification du signal

Ajoutez des chaînes Remp. chaînes existantes

Remarque • L’écran d’entrée de mot de passe n’apparaît pas si vous avez désactivé la fonction mot de passe. Pour les détails, voir Utilisation d’un mot de passe à la page 60. • Vous pouvez sélectionner “Instal. Tuner Numérique” seulement pendant la réception de chaînes de télévision TNT/SAT.

PDP-LX609H.book Page 45 Wednesday, April 9, 2008 3:08 PM Pour goûter aux joies des émissions TNT/SAT

Remplacement des chaînes existantes

La procédure ci-après supprime les réglages courants de chaînes de télévision TNT/SAT et cherche des chaîne pour refaire les réglages.

3 Sélectionnez “Canal RF” (/ puis ENTER). Pour les chaînes SAT, sélectionnez “Satellite” ou “Transpondeur”. 4

1 Répétez les étapes 1 à 6 de la partie Nouvelle sélection d’un pays. Pour les chaînes SAT, sélectionnez “Installation Satellite” après avoir répété les étapes 1 à 5 pour Nouvelle sélection d’un pays.

Sélectionnez “Vérification du signal” (/ puis ENTER).

Sélectionnez la chaîne à vérifier (/). Canal RF

2 Sélectionnez “Remp. chaînes existantes” (/ puis ENTER). Le système commence par effacer toutes les informations relatives aux chaînes puis démarre la recherche. Pour quitter une recherche de chaîne en cours, appuyez sur RETURN. Ajouter

Remarque • Pour terminer “Remp. chaînes existantes”, il doit rester plus d’une heure au moins avant le prochain enregistrement programmé. • L’écran d’entrée de mot de passe n’apparaît pas si vous avez désactivé la fonction mot de passe. Pour les détails, voir Utilisation d’un mot de passe à la page 60. • Vous pouvez sélectionner “Instal. Tuner Numérique” seulement pendant la réception de chaînes de télévision TNT/SAT. • Sélectionnez “Marche” pour “Tension LNB” dans la plupart des cas.

Niveau : 12% Qualité : 32%

(écran de menu Sélectionnez “Ajouter” pour ajouter des chaînes pour le canal RF (fréquence reçue) sélectionné ou le transpondeur pour le satellite sélectionné. Remarque • Vous pouvez sélectionner “Instal. Tuner Numérique” seulement pendant la réception de chaînes de télévision TNT/SAT.

Ajout de nouvelles chaînes Procédez comme ci-après pour rechercher et enregistrer d’autres chaînes avec les réglages de chaîne de télévision TNT/SAT mémorisées courants.

Mise en marche/arrêt de l’alimentation de l’antenne

Répétez les étapes 1 à 6 de la partie Nouvelle sélection d’un pays. Pour les chaînes SAT, sélectionnez “Installation Satellite” après avoir répété les étapes 1 à 5 pour Nouvelle sélection d’un pays. 2 Sélectionnez “Ajouter des chaînes” (/ puis ENTER). La recherche de chaîne démarre automatiquement. Si une nouvelle chaîne est trouvée, elle est automatiquement enregistrée sur le téléviseur à écran plat. Pour quitter une recherche de chaîne en cours, appuyez sur RETURN.

Procédez comme ci-après pour mettre en marche ou couper l’alimentation de l’antenne connectée à la prise d’antenne de télévision numérique.

Remarque • L’écran d’entrée de mot de passe n’apparaît pas si vous avez désactivé la fonction mot de passe. Pour les détails, voir Utilisation d’un mot de passe à la page 60. • Vous pouvez sélectionner “Instal. Tuner Numérique” seulement pendant la réception de chaînes de télévision TNT/SAT. • Sélectionnez “Marche” for “Tension LNB” dans la plupart des cas.

Vérification de la puissance du signal

1 Répétez les étapes 1 à 6 de la partie Nouvelle sélection d’un pays. 2

Sélectionnez “Alim. Antenne” (/).

Sélectionnez “Marche” ou “Arrêt” (réglage par défaut) (/). Attention • Quand le réglage “Alim. Antenne” est en service, connectez directement l’antenne à la prise d’entrée ANT située au dos du téléviseur à écran plat. La connexion de tout appareil entre l’antenne et le téléviseur à écran plat peut provoquer l’endommagement de l’appareil. Remarque • Vous pouvez sélectionner “Instal. Tuner Numérique” seulement pendant la réception de chaînes de télévision TNT/SAT.

Vous pouvez vérifier la force et la qualité du signal pour chaque chaîne de télévision.

Personnalisation des réglages relatifs aux chaînes

Répétez les étapes 1 à 6 de la partie Nouvelle sélection d’un pays. Pour les chaînes SAT, sélectionnez “Installation Satellite” après avoir répété les étapes 1 à 5 pour Nouvelle sélection d’un pays.

Cette partie décrit comment personnaliser les divers réglages relatifs aux chaînes. Ces réglages comprennent le saut de chaîne, le Blocage de la chaîne. et la suppression de chaîne.

Pour goûter aux joies des émissions TNT/SAT Réglage des options de chaîne Procédez comme ci-après pour sélectionner les chaînes individuellement et faire les réglages concernant les options favoris, saut de chaîne, le blocage de chaîne la suppression des chaînes. 1

Appuyez sur HOME MENU.

Sélectionnez “Installation” (/ puis ENTER).

Sélectionnez “Configuration Système” (/ puis ENTER).

Sélectionnez “Instal. Tuner Numérique” (/ puis ENTER).

Activation du saut automatique • Cette fonction vous permet de sauter un groupe de services, comme les services radio et données textuelles. 1 Répétez les étapes 1 à 5 de la partie Réglage des options de chaîne. 2 Sélectionnez “Saut auto 1” ou “Saut auto 2” (/). 3 Sélectionnez une chaîne à sauter (/). Vous pouvez sélectionnez “Arrêt”, “Radio”, “Données” ou “Les duex” pour “Saut auto 1” et “Arrêt”, “FTA” ou “CAS” pour “Saut auto 2”.

5 Sélectionnez “Gestion des chaînes” (/ puis ENTER). La page de saisie du mot de passe s’affiche. Tapez le mot de passe à quatre chiffres en vous servant des touches 0 à 9.

Remarque • La fonction “Saut automatique” vous permet de sauter un “groupe” de services, comme les services radio et données textuelles. En outre, les réglages de chaque chaîne réglée pour sauter dans l’écran “Options des chaînes” ne seront pas affectés même si cette fonction est activée. • Vous pouvez sélectionner “Instal. Tuner Numérique” seulement pendant la réception de chaînes de télévision TNT/SAT.

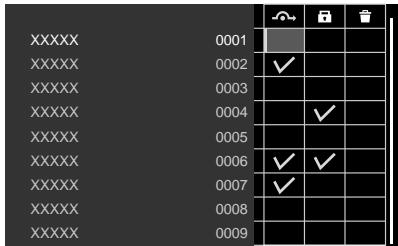

6 Sélectionnez “Options des chaînes” (/ puis ENTER). L’écran d’options des chaînes avec une liste des chaînes enregistrées apparaît. 7

Sélectionnez “Numérique” ou “Satellite” (/ puis ENTER). XXXXX

(Écran de menu satellite) 8 Sélectionnez une chaîne (/// puis ENTER pour sélectionner marche/arrêt). Sélectionnez (“Marche”) pour (Saut de chaîne) si vous voulez que la chaîne soit sautée quand vous actionnez P+/P- du boîtier de télécommande ou CHANNEL +/- du téléviseur à écran plat (avec “Favoris” réglé sur “Arrêt”). Sélectionnez “Marche” pour (Blocage de la chaîne). si vous voulez que l’accord sur cette chaîne ne puisse être fait sans entrer de mot de passe. Sélectionnez “Marche” pour (Suppression de chaîne) si vous souhaitez supprimer la chaîne. 9 Après le réglage, veillez à effectuer les opérations ci-après. Si vous avez sélectionné une chaîne pour Blocage de la chaîne., voir Utilisation d’un mot de passe à la page 60 et validez un mot de passe à quatre chiffres.

Réglage du verrouillage pour enfants Avec cette fonction, les parents peuvent empêcher leurs enfants de regarder les émissions de télévision sujettes à des restrictions d’âge. La mise en service de cette fonction dépend du pays sélectionné pour le réglage des chaînes. Vous pouvez spécifier une limite d’âge comprise entre 4 et 18 de manière que l’entrée du mot de passe soit nécessaire pour regarder les émissions de télévision qui correspondent à cette limite d’âge. 1 Répétez les étapes 1 à 5 de la partie Réglage des options de chaîne. 2 Sélectionnez “Ver. Enfants” (/). 3 Sélectionnez une limite d’âge (/). Vous pouvez sélectionnez 4 à 18 et “Arrêt” (4 à 17 quand “France” est sélectionné pour “Pays”). Avec “Arrêt” sélectionné, l’entrée de mot de passe est inutile, quelle que soit l’émission de télévision sujette à une restriction d’âge.

Tri des chaînes TNT/SAT préréglées Procédez comme suit pour modifier l’ordre des chaînes TNT/SAT préréglées. 1 Répétez les étapes 1 à 5 de la partie Réglage des options de chaîne. 2 Sélectionnez “Tri des chaînes” (/ puis ENTER). 3 Sélectionnez “Numérique” ou “Satellite” (/ puis ENTER). L’écran Tri apparaît. 4

Sélectionnez la chaîne à déplacer (/// puis ENTER).

Remarque • L’écran d’entrée de mot de passe n’apparaît pas si vous avez désactivé la fonction mot de passe. Pour les détails, voir Utilisation d’un mot de passe à la page 60. • Vous pouvez sélectionner “Instal. Tuner Numérique” seulement pendant la réception de chaînes de télévision TNT/SAT. • Si une case est cochée dans “Suppression de chaîne”, appuyez sur RETURN affiche un écran de confirmation. Sélectionnez “Oui” puis appuyez sur ENTER pour terminer le réglage “Suppression de chaîne”.

Tri des chaînes (Numériques) TELEVISION

001 002 003 004 005 006 007 008

RRR SSS TTT UUU VVV WWW XXX YYY

6 Sélectionnez “Info sur la mise à jour” (/). L’écran de planning de la mise à jour apparaît.

Quand des informations peuvent être téléchargées pour la mise à jour du logiciel, l’écran apparaît: • Planning des mise à jour disponible • Instructions de mise à jour • Dernière heure de mise à jour (mise à jour chaque fois qu’un téléchargement est terminé) Quand aucune information n’est disponible pour le téléchargement ou après un téléchargement, seule l’heure de la dernière mise à jour apparaît avec le message “Aucune information de mise à jour du logiciel”.

Appuyez sur HOME MENU pour quitter le menu. Remarque • Pour changer de page sur l’écran Tri à l’étape 4, sélectionnez l’icône de flèche sur l’écran avec / puis appuyez sur ENTER. • Vous pouvez sélectionner “Instal. Tuner Numérique” seulement pendant la réception de chaînes de télévision TNT/SAT.

Sélection des langues pour les parties audio, sous-titres et télétexte Vous pouvez configurer manuellement les réglages de langue pour les parties audio, sous-titres et télétexte. Répétez les étapes 1 à 4 de la partie Réglage des options de chaîne. 2 Sélectionnez “Préférences” (/ puis ENTER). 3 Sélectionnez “Choix des langues” (/ puis ENTER).

4 Sélectionnez “Audio prim.”, “Audio second.”, “S.-tit. prim.”, “S.-tit. sec.”, “Mode s.-tit.” ou “Télétexte” (/). Sélectionnez “Traduction” (défaut) ou “Malentend.” pour “Mode s.-tit.”. 5

7 Quand des informations sont disponibles pour la mise à jour que vous souhaitez les télécharger plus tard, éteignez l’appareil à l’aide de la télécommande. La prochaine fois que vous allumerez l’appareil, un message apparaîtra sur l’écran, vous annonçant que de nouvelles données de logiciel ont été trouvées pour la mise à jour. Vous téléviseur à écran plat démarre automatiquement le télécharge et met à jour le logiciel du système en fonction du planning. Quand le téléchargement est terminé, l’heure de la dernière mise à jour est mis à jour. 8

Appuyez de nouveau sur HOME MENU pour quitter le menu. Remarque

Sélectionnez une langue (/).

• Nous vous recommandons de sélectionner “Marche” pour “Mise à jour auto” à l’étape 5. • L’écran de l’étape 7 apparaît pendant quelques secondes pour n’importe quelle source d’entrée. • Si l’heure d’un enregistrement préréglé et l’heure de téléchargement se chevauchent, l’enregistrement a la priorité sur le téléchargement. Dans ce cas, le téléchargement n’est pas exécuté.

Remarque • Quand le réglage “Pays” (page 29) est changé, le téléviseur à écran plat sélectionne automatiquement la langue par défaut quel que soit les réglage de la langue pour “Primaire/secondaire”. • Vous pouvez sélectionner “Instal. Tuner Numérique” seulement pendant la réception de chaînes de télévision TNT/SAT.

Utilisation de la mise à jour du logiciel

Utilisation de la Liste Chaînes

Cette fonction est uniquement disponible quand “Norvège” est sélectionné pour “Pays”. Si vous mettez en service la fonction de mise à jour du logiciel, votre téléviseur à écran plat télécharge automatiquement et met à jour le logiciel du système chaque fois que c’est disponible. Pour utiliser au maximum cette fonction, laissez l’option de mise à jour automatique sur “Marche” dans le menu de mise à jour du logiciel puis éteignez le téléviseur au moyen de la télécommande. Pour garder votre téléviseur à écran plat prêt pour la mise à jour, suivez les étapes ci-dessous.

Les signaux de télévision transportent parfois des informations sur la chaîne disponibles uniquement dans votre pays. Les informations sur la chaîne peuvent être obtenues et affichées sous la forme d’une liste des chaînes uniquement quand votre téléviseur à écran plat est réglé pour recevoir les informations sur les chaînes.

Répétez les étapes 1 à 4 de la partie Réglage des options de chaîne. 1

Sélectionnez “Préférences” (/ puis ENTER).

Sélectionnez “Mises à jour du logiciel” (/ puis ENTER).

Sélectionnez “Mise à jour auto” (/ puis ENTER).

5 Sélectionnez “Marche” (défaut) (/). Pour activez la fonction de mise à jour du logiciel, sélectionnez toujours “Marche”. Si vous sélectionnez “Arrêt”, un écran de confirmation apparaît.

5 Sélectionnez le nouvel emplacement (/// puis ENTER). Le tri est exécuté.

1 Répétez les étapes 1 à 5 de la partie Réglage des options de chaîne. 2

Sélectionnez “Liste Chaînes” (/).

Sélectionnez “Tous” ou “Mon Pays” (/).

Réglage de l’horloge Les données de l’horloge peuvent être obtenues à partir des signaux diffusés. Cela peut causer une différence avec l’heure réelle en fonction de la région, et plus spécialement lors de la réception de signaux par satellite. Pour éviter que cela se produise, procédez comme décrit ci-après. Répétez les étapes 1 à 4 de la partie Réglage des options de chaîne. 2 Sélectionnez “Horloge” (/ puis ENTER).

Pour goûter aux joies des émissions TNT/SAT

3 Sélectionnez “Cor. Manuelle” ou “Valeur Cor.” (/ puis ENTER). Sélectionnez “Marche” ou “Arrêt” (défaut) pour “Cor. Manuelle”. “Valeur Cor.” est disponible quand “Marche” est sélectionné pour “Cor. Manuelle”. Sélectionnez une valeur entre –12 et +11. Remarque • Vous pouvez sélectionner “Instal. Tuner Numérique” seulement pendant la réception de chaînes de télévision TNT/SAT.

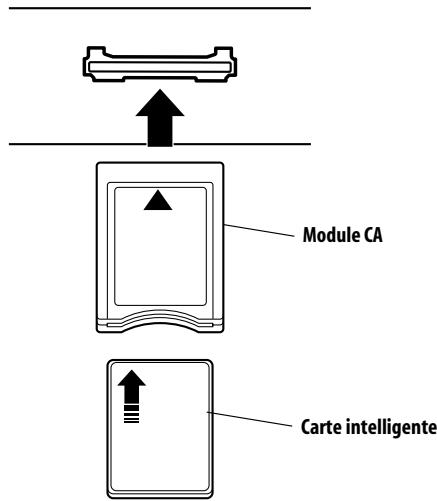

Installation d’un module CA et d’une carte intelligente Deux fentes de carte d’interface commune sont fournies au dos du téléviseur à écran plat. 1 Saisissez le taquet du cache-fente, situé au dos du téléviseur à écran plat, et poussez-le vers la gauche (a) et retirez le cache tout en tirant le verrou du taquet vers le bas (b).

Utilisation de l’application MHEG (Royaume-Uni uniquement) Certaines stations vous apportent des émissions avec l’application MHEG (Multimedia and Hypermedia Expert Group) encodée, vous permettant de vivre une expérience TNT interactive. Quand elle est fournie, l’application MHEG démarre quand vous appuyez sur m. Remarque

a b (Côte arrière supérieure vue par le dessous du téléviseur à écran plat) 2 Insérez au maximum le module CA spécifié contenant une carte intelligente dans la fente d’interface commune.

• Cette fonction risque de ne pas fonctionner correctement lorsque les sous-titres sont activés (voir page 44).

Économiseur d’écran L’économiseur d’écran démarre si aucune opération n’est effectuée pendant trois minutes lorsque vous recevez des émissions radio TNT.

Module CA Remarque • Pendant que l’économiseur d’écran est actif, vous pouvez effectuer les opérations suivantes: • Appuyez sur TV/TNT/SAT pour passer à la télévision analogique. • Appuyez sur n’importe quelle autre touche pour passer à l’écran de station radio normal. • La Minuterie de programme est active lorsque l’économiseur d’écran est affiché.

Interface commune Pour recevoir des signaux TNT/SAT cryptés, vous aurez besoin d’un module CA et d’une carte intelligente fournie par le fournisseur de service. Bien que les types de module CA puissent varier selon le fabricant, chacun des modules CA prend en charge un certain type de système de cryptage. Votre téléviseur à écran plat prend en charge les modules CA conçus pour fonctionner avec la norme DVB. Contactez un fournisseur de service pour connaître le bon type de module CA. Prenez note qu’une carte intelligente pourra être valide uniquement pour un fournisseur de service et en conséquence, une gamme spécifique de chaînes.

Attention • Mettez hors tension le téléviseur à écran plat quand vous insérez ou retirez le module CA. Insérer ou retirer le module CA quand le téléviseur est sous tension peut endommager le module ou la carte intelligente.

Affichage des informations concernant le module CA installé Si vous avez installé un module CA dans une des fentes d’Interface Commune, vous pouvez afficher les informations concernant le module CA. Répétez les étapes 1 à 4 de la partie Réglage des options de chaîne.

1 Remarque • Les modules CA et les cartes intelligentes ne sont pas fournis et ne sont pas des accessoires optionnels de Pioneer. Après avoir inséré une carte, laissez-la en permanence dans la fente. Ne la retirez pas de la prise à moins d’y être invité. Par exemple, votre carte doit être dans la fente lorsque votre fournisseur de service veut télécharger de nouvelles informations sur la carte intelligente.

2 Sélectionnez “Informations DVB-CI” (/ puis ENTER). Sélectionnez “Common Interface 1” ou “Common Interface 2”. (S’il n’y a pas de module CA installé, l’option “Informations DVB-CI” est voilée.)

PDP-LX609H.book Page 49 Wednesday, April 9, 2008 3:08 PM Utilisation du guide électronique de programme (EPG) (pour TNT/SAT uniquement)

Format d’affichage EPG Le guide électronique de programme (EPG) affiche le tableau des émissions de télévision numérique terrestre et satellite prévues et des informations détaillées sur chaque émission. Il vous permet de sélectionner et d’accorder facilement sur une émission désirée. L’écran EPG comprend les informations sur les émissions, la liste de chaînes et la liste générale des émissions. Cette section traite des informations à afficher sur les fenêtres de planning et d’information. Remarque • Pour les émissions de télévision numérique ne fournissant pas d’informations EPG, vous ne pouvez pas consulter les informations EPG correspondantes.

Utilisation du guide électronique de programme (EPG) (pour TNT/SAT uniquement) • Si l’heure actuelle n’a pas été correctement réglée, les informations EPG de certaines émissions de télévision peuvent ne pas être affichées.

Liste générale des émissions Vous pouvez sélectionner “Toutes Ch.” ou “Favoris” pour la liste d’émissions. Appuyez sur TOOLS du boîtier de télécommande puis sélectionnez “Mode Chaîne”. Toutes Ch.: Liste de toutes les chaînes mémorisées dans la liste des chaînes pour le réseau de diffusion que vous regardez. Favoris: Liste de toutes les chaînes mémorisées dans la liste des favoris pour le réseau de diffusion que vous regardez. S’il n’est pas mémorisé dans la liste des favoris, la chaîne que vous regardez apparaît aussi dans la liste.

Écran de la liste d’émissions

***** ***** ***** ***** ***** ***** ***** ***** *****

Indique l’émission réglée pour l’enregistrement/visionnement.

Date et heure actuelle Mode Chaîne Liste des chaînes

Met en surbrillance la chaîne actuellement sélectionnée.

Apparaît lorsque d’autres émissions (souvent courtes) ont été prévues pour la même période.

Indique que plus d’informations sur l’émission sont disponibles.

10 Barre de défilement: apparaît lorsque le tableau du planning peut être parcouru en avant ou arrière.

PDP-LX609H.book Page 50 Wednesday, April 9, 2008 3:08 PM

Utilisation du guide électronique de programme (EPG) (pour TNT/SAT uniquement)

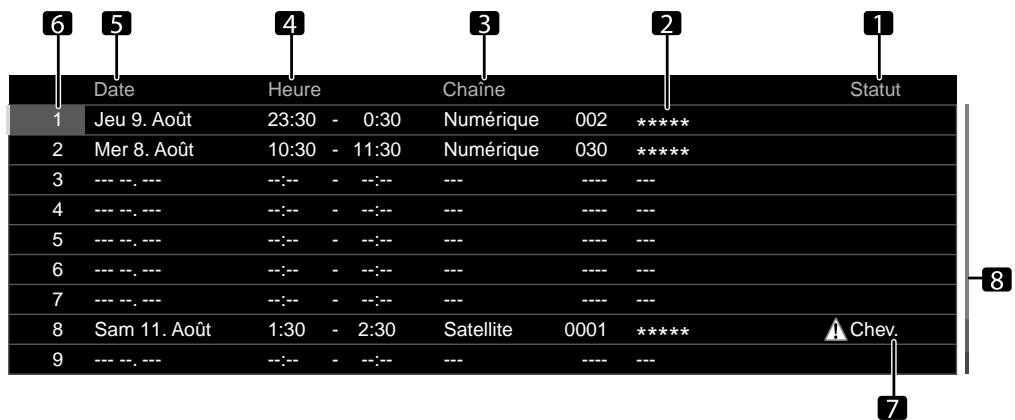

Écran de programmation des chaînes

Informations sur le statut

Numéro d’émission préréglée

Icône de chevauchement de préréglage

Planning de l’émission

Pendant que vous regardez des informations sur une émission sur l’écran EPG, sélectionnez l’émission souhaitée et appuyez sur TOOLS pour afficher l’écran d’information sur les émissions. 1

Sélectionnez “Information Émission” (/ puis ENTER). Remarque • Appuyer sur p pendant qu’une émission à l’antenne ou pas encore commencée est mise en valeur fait aussi apparaître l’écran d’informations sur les émissions.

Information sur les émissions

Planning de l’émission

Apparaît quand il y a d’autres informations sur les émissions avant ou après l’émissions sélectionnée.

Utilisation du guide électronique de programme (EPG) Procédez comme suit pour vérifier le planning des émissions de télévision numérique terrestre ou satellite, consulter les informations sur les émissions désirées et/ou sélectionner des émissions.

PDP-LX609H.book Page 51 Wednesday, April 9, 2008 3:08 PM Utilisation du guide électronique de programme (EPG) (pour TNT/SAT uniquement)

1 Appuyez sur EPG ou sélectionnez “EPG” à partir de HOME MENU. L’écran EPG apparaît. L’écran EPG se met automatiquement à jour si les données EPG sont obtenues avec succès. Si non, “Aucun canal” apparaît dans l’espace d’informations sur l’émission.

Même si le système est en mode veille, lorsque le passage à l’antenne d’une émission TV préréglée arrive, le téléviseur à écran plat se réveille et sort les signaux AV pour l’enregistrement.

2 Sélectionnez l’émission de télévision désirée (/, /). Appuyez sur P +/P – pour passer à la page suivante ou précédente de la liste de chaînes. Vous pouvez aussi maintenir pressée / pour aller à la plage de liste suivante ou précédente. Les informations relatives à l’émission sélectionnée apparaissent dans la fenêtre d’informations. Pour regarder une émission actuellement à l’antenne, sélectionnez l’émission (puis ENTER). Vous pouvez vérifier les informations sur les émissions prévues dans une semaine, selon les conditions. Selon les conditions, l’acquisition des données EPG peut prendre un certain temps.

2 Sélectionnez l’émission à prérégler (/, / puis ENTER). Sélectionnez une émission qui n’a pas encore commencé. Un menu de configuration apparaît. Sélectionnez une émission actuellement à l’antenne (puis ENTER) : L’écran EPG se ferme et une chaîne est reçue.

4 Pour quitter le guide de programme, appuyez de nouveau sur EPG. Remarque • La liste générale des émissions ne montre pas les émissions terminées. • Avant toute utilisation du boîtier de télécommande, veillez à sélectionner le mode télévision (TV) avec sa touche SELECT. Voir Commande d’un autre appareil avec le boîtier de télécommande fourni à la page 86.

Préréglage des émissions de télévision avec EPG Avec EPG, vous pouvez facilement prérégler des émissions de télévision numérique pour un visionnement (sélection automatique de chaîne) et un enregistrement ultérieurs. Vous devez également régler votre appareil d’enregistrement pour enregistrer l’émission. Voir le mode d’emploi de votre appareil d’enregistrement.

Utilisation de la sélection automatique de chaîne et enregistrement en veille Avec le système laissé sous tension, cette fonction sélectionne automatiquement une émission TV préréglée lorsque son passage à l’antenne arrive. Ainsi, vous ne manquerez pas le début d’une émission TV importante parce que vous en regardiez une autre.

1 Appuyez sur EPG ou sélectionnez “EPG” à partir de HOME MENU. L’écran EPG apparaît.

3 Pour consulter davantage d’informations (autres que celles actuellement affichées) sur l’émission sélectionnée, appuyez sur p. Les informations sur l’émission apparaissent dans la fenêtre du planning. Si l’écran contient davantage d’informations, “<” ou “>” est affiché. Appuyez sur la touche  ou  pour afficher toutes les informations. Pour quitter l’affichage d’informations détaillées, appuyez de nouveau sur p (ou sur RETURN).

Remarque • Si “Activer” est sélectionné sur le menu “Mot de passe” ou si “Blocage de la chaîne.” ou “Ver. Enfants” est réglé pour l’émission sélectionnée, l’écran d’entrée du mot de passe apparaît. Tapez le mot de passe à quatre chiffres en vous servant des touches 0 à 9. • Sélectionnez une émission qui n’a pas encore commencé (puis ENTER) : L’émission peut être réglée pour enregistrement/ visionnement. 3 Sélectionnez “Oui” dans une boîte de dialogue de confirmation (/ puis ENTER). L’écran de la minuterie de programme avec une liste des informations des autres émissions préréglées apparaît (voir page 50). Vous pouvez modifier les préréglages ici (/, / puis ENTER). Vous pouvez y enregistrer les préréglages ( ou ENTER). 4 Appuyez sur RETURN pour revenir à l’écran EPG. L’écran EPG se met à jour avec les nouveaux préréglages. Une icône horloge rouge apparaît pour l’émission préréglée. Une icône triangle jaune apparaît pour les préréglages qui se chevauchent. 5 Appuyez sur EPG pour quitter l’écran EPG. Avec le système mis sous tension, un message d’alarme de changement de chaîne apparaît environ 60 secondes avant exécution et la chaîne est changée peu de temps avant le début de l’émission. Remarque • Même en mode veille, les émissions TV préréglées peuvent être enregistrées car uniquement le téléviseur à écran plat se réveille et sort les signaux AV lorsque l’heure préréglée arrive. • Finissez les opérations de préréglage trois minutes avant le début de l’émission. • Pour les règles de priorité sur les préréglages chevauchés, voir Règles de priorité pour les préréglages chevauchés à la page 52. • Le témoin TIMER situé sur la façade du téléviseur à écran plat s’allume en orange lorsqu’une émission est préréglée pour l’enregistrement/visionnement. • L’enregistrement peut échouer en raison des restrictions de visionnement imposées par le module CA.

PDP-LX609H.book Page 52 Wednesday, April 9, 2008 3:08 PM

Utilisation du guide électronique de programme (EPG) (pour TNT/SAT uniquement)

Réglage manuel de la minuterie À l’aide du menu, vous pouvez également prérégler des émissions de télévision numérique en spécifiant la date et l’heure prévues. 1

Appuyez sur HOME MENU.

Sélectionnez “Installation” (/ puis ENTER).

Sélectionnez “Configuration Système” (/ puis ENTER).

Sélectionnez “Instal. Tuner Numérique” (/ puis ENTER).

5 Sélectionnez “Programmation des chaînes” (/ puis ENTER). Le tableau du planning apparaît. Vous pouvez régler le programmateur sur des numéros d’émissions où aucune émission préréglée n’est entrée (voir page 50 l’écran de programmation). 6 Sélectionnez un numéro de programme (/ puis ). Vous pouvez sélectionner n’importe quel numéro d’émission. 7

Spécifiez une date (/ ou 0 à 9, puis ).

8 Spécifiez l’heure/minute de début et l’heure/minute de fin (/ ou 0 à 9, puis ). 9

Sélectionnez “Numérique” ou “Satellite” (/ puis ENTER).

10 Spécifiez un numéro de chaîne (/ ou 0 à 9, puis ). 11 Mémorisez les réglages préréglés une fois tous les éléments établis (ENTER). Si une heure préréglée est du passé ou si la chaîne est verrouillée, un message d’alerte apparaîtra. Une icône triangle jaune indique que l’enregistrement/ visionnement peut échouer à cause de préréglages qui se chevauchent. Pour prérégler une autre émission, répétez les opérations 6 à 11. Vous pouvez prérégler jusqu’à 18 émissions.

Règles de priorité pour les préréglages chevauchés Lorsque des émissions TV préréglées se chevauchent, les deux règles suivantes sont utilisées pour déterminer la priorité supérieure. Si les deux règles sont satisfaites, elles sont appliquées dans l’ordre 1, puis 2. Règle 1: Si deux préréglages se chevauchent, le préréglage dont l’heure de début est la plus tôt a la priorité. Si deux préréglages sont séquentiels, la dernière partie de la première émission ou la première partie de la seconde risque de ne pas être enregistrée. Règle 2: Si deux préréglages avec la même heure de début se chevauchent, le préréglage dont le numéro de liste est plus élevé a la priorité.

Suppression de préréglages d’émissions de télévision Pour supprimer un ou plusieurs préréglages d’émission dans la programmation des chaînes, utilisez le menu TOOLS. Suivez la procédure ci-dessous pour la modification. 1

3 Sélectionnez “Effacer” (/ puis ENTER). Un écran de confirmation apparaît. 4

Sélectionnez “OK” (/ puis ENTER).

Appuyez de nouveau sur TOOLS pour quitter le menu TOOLS. Remarque • Pour annuler cette option avant la fin, sélectionnez “Annuler” à l’étape 3.

12 Appuyez sur HOME MENU pour quitter le menu. Remarque • Vous pouvez aussi afficher l’écran de programmation des chaînes en utilisant le menu TOOLS. Appuyez sur TOOLS et sélectionnez “Programmation des chaînes”. • L’enregistrement/visionnement préréglé commence immédiatement lorsque les opérations de préréglage sont effectuées dans les trois minutes avant le début de l’émission. • Les préréglages effectués avec EPG sont automatiquement affichés dans le tableau du planning. • L’enregistrement peut échouer en raison des restrictions de visionnement imposées par le module CA.

Sélectionnez l’émission que vous souhaitez supprimer.

2 Appuyez sur TOOLS. Le menu TOOLS apparaît.

Déplacement de préréglages d’émissions de télévision Pour déplacer un ou plusieurs préréglages d’émission dans la programmation des chaînes, utilisez le menu TOOLS. Suivez la procédure ci-dessous pour la modification. 1

Sélectionnez l’émission que vous souhaitez déplacer.

2 Appuyez sur TOOLS. Le menu TOOLS apparaît. 3

Sélectionnez “Déplacer” (/ puis ENTER).

4 Sélectionnez la position à laquelle déplacer l’émission sélectionnée (/). 5

Déplacez l’émission à la position sélectionnée (ENTER).

Appuyez de nouveau sur TOOLS pour quitter le menu TOOLS.

PDP-LX609H.book Page 53 Wednesday, April 9, 2008 3:08 PM Utilisation du guide électronique de programme (EPG) (pour TNT/SAT uniquement)

Utilisation d’autres fonctions EPG pratiques Vous trouverez ci-dessous certaines fonctions pratiques qui vous guideront à travers l’écran EPG et vous feront gagner du temps.

2 Sélectionnez “SAUT(6 Heures)”, “SAUT(2 Heures)” ou “SAUT(Un jour)” (/).

11 Sélectionnez “OK” (/, / puis ENTER). Une recherche EPG avec les réglages que vous avez personnalisés commence. Appuyer sur ENTER pendant que “Début” est sélectionné sur l’écran de recherche fait apparaître le résultat de la recherche sur l’écran. “Aucun programme frouvé.” apparaît si aucune émission n’est disponible.

1 Appuyez sur TOOLS lorsque l’écran EPG (Liste d’émissions, informations détaillées et résultat de la recherche) est affiché.

3 Sélectionnez l’option désirée (/). Si vous sélectionnez “SAUT(6 Heures)” ou “SAUT(2 Heures)”, sélectionnez “+6 Heures” ou “–6 Heures”, ou “+2 Heures” ou “–2 Heures”. Remarque • Reportez-vous au menu TOOLS à la page 73.

Recherche EPG 1 Appuyez sur TOOLS lorsque l’écran EPG (Liste d’émissions, informations détaillées et résultat de la recherche) est affiché. 2

Sélectionnez “Recherche” (/ puis ENTER).

Sélectionnez “Date” (/). Rechercher Date

Tous les genres sélectionnés.

Sélectionnez le jour (dans une semaine) à chercher (/).

Sélectionnez “Heure” (/).

Sélectionnez l’heure du jour (0:00 à 23:00) à chercher (/).

Sélectionnez “Mode Chaîne” (/).

Sélectionnez la recherche entre “Toutes Ch.” ou “Favoris” (/).

Sélectionnez “Genre” (/ puis ENTER).

10 Sélectionnez le(s) genre(s) à chercher (/, / puis ENTER). Une nouvelle pression sur ENTER effacera le genre sélectionné de la liste de recherche.

Réglages utiles Au sujet des menus “Options” Le menu “Options” est constitué de deux pages. Pour sélectionner le menu souhaité, appuyer sur / à plusieurs reprises pour changer entre page 1 et page 2. Le numéro de la page actuelle apparaît au coin inférieur gauche de l’écran. Position Taille auto

Entrée HDMI Rég. cmde HDMI Sélection du mode de commande vertical (source AV uniquement) Vous pouvez sélectionner le mode souhaité suivant le programme que vous regardez. 1

Appuyez sur HOME MENU.

Sélectionnez “Configuration” (/ puis ENTER).

Sélectionnez “Options” (/ puis ENTER).

Sélectionnez “Sélection mode” (/ puis ENTER).

Sélectionnez “1”, “2” ou “3” (/ puis ENTER).

Appuyez sur HOME MENU pour quitter le menu.

• Ce réglage peut être fait séparément pour chaque source d’entrée. • Ce réglage ne peut pas être fait quand des signaux 480i, 480p, 1080i@60 Hz, 720p@60 Hz, 1080p@24 Hz ou 1080p@60 Hz sont entrés. • Sélection mode ne fonctionne pas quand “Marche” est sélectionné dans “Préf. Cmde Jeu”.

Sélection entrée Préf. Cmde Jeu

Réglage des positions d’image (source AV uniquement)

Ce réglage ajuste les positions horizontale et verticale de l’image sur le téléviseur à écran plat. Répétez les étapes 1 à 3 fournies pour Sélection du mode de commande vertical (source AV uniquement).

1 Autoinstallation Installation manuelle

Sélectionnez “Position” (/ puis ENTER).

Sélectionnez “Réglage de la position H/V” (/ puis ENTER).

Rég. cmde HDMI Orbiteur

Appuyez sur HOME MENU pour quitter le menu. Remarque

• Pour rétablir les réglages par défaut pour tous des éléments, utilisez / pour sélectionner “Réinitial.” au cours de l’étape 3 puis appuyez sur ENTER. Un écran de confirmation apparaît. Utilisez / pour sélectionner “Oui” puis appuyez sur ENTER. • Les réglages sont conservés individuellement pour chaque source. • En fonction de l’image vidéo affichée, la position de l’image peut ne pas changer même après le réglage. • Quand “Pt pat Pt” est sélectionné pour le mode d’écran, le menu “Position” est invalidé.

PDP-LX609H.book Page 55 Wednesday, April 9, 2008 3:08 PM Réglages utiles

• Cette fonction n’est pas sélectionnable quand le PC est connecté à la prise HDMI. • En fonction de l’image vidéo affichée, la position de l’image peut ne pas changer même après le réglage.

Grâce à Autoinstallation vous pouvez régler automatiquement les positions et l’horloge des images provenant de l’ordinateur personnel.

Sélection d’un type de signal d’entrée

Répétez les étapes 1 à 3 fournies pour Sélection du mode de commande vertical (source AV uniquement). 1

2 Sélectionnez “Autoinstallation” (/ puis ENTER). Un écran de message apparaît et l’autoinstallation démarre. 3

Appuyez sur HOME MENU pour quitter le menu.

Après avoir raccordé les prises INPUT 1, INPUT 2 ou INPUT 3, indiquez le type de signal d’entrée qui sera fourni par l’appareil relié. Pour de plus amples détails concernant les types de signal, voir le mode d’emploi de l’appareil relié. Avant de démarrer le menu, appuyez sur INPUT 1, INPUT 2 ou INPUT 3 du boîtier de télécommande ou appuyez sur INPUT du téléviseur à écran plat pour sélectionner une source d’entrée.

Réglage automatique des positions de l’image et de l’horloge (source PC uniquement)

Répétez les étapes 1 à 3 fournies pour Sélection du mode de commande vertical (source AV uniquement).

1 Remarque • Quand l’autoinstallation est terminée, “Réglage automatique terminé.” apparaît. • Même si “Réglage automatique terminé.” apparaît, il se peut que l’autoinstallation ait échoué pour une raison quelconque. • L’autoinstallation peut échouer si l’image fournie par l’ordinateur personnel comprend des motifs répétés ou est monochrome. En cas d’échec, choisissez une autre image sur l’ordinateur personnel et recommencez les opérations. • N’oubliez pas de connecter l’ordinateur personnel à l’écran à écran plat et de le mettre sous tension avant de démarrer la configuration automatique. • Cette fonction n’est pas sélectionnable quand le PC est connecté à la prise HDMI. • En fonction de l’image vidéo affichée, la position de l’image peut ne pas changer même après le réglage.

Réglage manuel des positions de l’image et de l’horloge (source PC uniquement) En principe, le réglage adopté par l’autoinstallation est suffisant. Toutefois, vous pouvez optimiser la position et l’horloge des images par un réglage manuel. Répétez les étapes 1 à 3 fournies pour Sélection du mode de commande vertical (source AV uniquement).

Sélectionnez “Installation manuelle” (/ puis ENTER).

Sélectionnez l’élément à régler (/ puis ENTER).

Sélectionnez “Sélection entrée” (/ puis ENTER).

Sélectionnez “Entrée” ou “Sélection audio” (/ puis ENTER).

4 Sélectionnez un type de signal (/ puis ENTER). Vous pouvez sélectionner la prise d’entrée vidéo pour “Entrée”: • Pour “ENTRÉE1”, vous pouvez sélectionner “Vidéo” ou “RVB”. • Pour “ENTRÉE2”, vous pouvez sélectionner “Vidéo”, “S-Vidéo” ou “COMPOSANTE”. • Pour “ENTRÉE3”, vous pouvez sélectionner “Vidéo” “S-Vidéo” ou “RVB”. Vous pouvez sélectionner la prise d’entrée audio pour “Sélection audio”: • Sélectionnez “PERITEL” ou “RCA”. 5

Appuyez sur HOME MENU pour quitter le menu. Remarque • “ENTRÉE1” ou “ENTRÉE3” est sélectionnable seulement quand “Désactiver” est sélectionné dans “Réglage” pour “Entrée HDMI”. • Vous pouvez sélectionner le signal de chaque prise d’entrée. • “Sélection audio” est disponible seulement quand “COMPOSANTE” est sélectionné dans “Entrée” pour “Sélection entrée”. • Si aucune image n’apparaît, ou si les couleurs sont inhabituelles, choisissez un autre type de signal. • Pour de plus amples détails concernant les types de signal, reportez-vous au mode d’emploi de l’appareil relié.

4 Effectuez le réglage (/ et /). Avec “Horloge” ou “Phase” sélectionné, vous pouvez régler le paramètre en utilisant /. 5

Appuyez sur HOME MENU pour quitter le menu. Remarque • Pour rétablir les réglages par défaut pour tous des éléments, utilisez / pour sélectionner “Réinitial.” au cours de l’étape 3 puis appuyez sur ENTER. Un écran de confirmation apparaît. Utilisez / pour sélectionner “Oui” puis appuyez sur ENTER.

Choix du système couleur

Sélection manuelle d’un format d’écran

Si les images ne sont pas nettes, sélectionnez un autre système couleur (par exemple, PAL, NTSC).

Appuyez sur f pour passer d’un format d’écran disponible, compte tenu de la nature des signaux vidéo reçus, à l’autre. Chaque pression sur la touche f provoque la sélection d’un autre format. Les formats disponibles dépendent de la nature des signaux appliqués à l’entrée.

Répétez les étapes 1 à 3 fournies pour Sélection du mode de commande vertical (source AV uniquement).

Sélectionnez “Système couleur” (/ puis ENTER).

3 Sélectionnez un système vidéo (/ puis ENTER). Vous pouvez sélectionner “Auto”, “PAL”, “SECAM”, “NTSC” ou “4.43NTSC”. Quand “Auto” est sélectionné, les signaux d’entrée sont automatiquement identifiés. 4

Appuyez sur HOME MENU pour quitter le menu. Remarque • Le réglage par défaut est “Auto”. • Aucune entrée de réglage n’est nécessaire si “Entrée HDMI” a été sélectionné. • Vous devez procéder au choix du système couleur séparément pour “ENTRÉE1”, “ENTRÉE2”, “ENTRÉE3” et “ENTRÉE5”. • Pour le réglage du système couleur, voir les opérations 12 et 13 de la section Réglage manuel des chaînes de télévision analogiques à la page 31.

Important • Si des images avec des bandes noires sur les côtés ou en haut et en bas de l’écran – lors de l’utilisation du mode “4:3”, “PLEIN 14:9” ou “CINÉMA 14:9”, par exemple – sont affichées en continu pendant de longues périodes, ou pendant de courtes périodes sur plusieurs jours, cela peut donner lieu à une rémanence d’image. Il est recommandé d’afficher des images en plein écran, sauf si cela est en violation des droits d’auteurs.

Ajoute des caches latéraux ou affiche l’image en plein écran quand des images haute définition contenant des caches latéraux sont détectées. Voir Détection de cache latéraux à la page 57.

Sélection d’un mode jeu

Pour des images standard 4:3. Un cache apparaît de chaque côté.

Quand vous utilisez un jeu, vous pouvez utiliser cette fonction pour donner la préférence à la qualité d’image ou à la facilité d’utilisation.

Pour des images 14:9 rétrécies. Un cache étroit apparaît de chaque côté.

Répétez les étapes 1 à 3 fournies pour Sélection du mode de commande vertical (source AV uniquement).

Sélectionnez “Préf. Cmde Jeu” (/ puis ENTER).

Sélectionnez “Marche” ou “Arrêt” (/ puis ENTER).

Donne la préférence à la facilité d’utilisation

Donne la préférence à la qualité d’image

Appuyez sur HOME MENU pour quitter le menu.

CINÉMA 14:9 Pour des images 14:9 allongées. Un cache étroit apparaît de chaque côté et, dans certains cas, une bande peut être visible en haut et en bas.

LARGE Les images s’étirent progressivement de chaque côté

Les images s’étirent progressivement de chaque côté

Les images s’étirent de manière uniforme de chaque côté

PLEIN Pour des images 16:9 rétrécies

À un pixel du signal d’entrée correspond un pixel sur l’écran (sélectionnable seulement pour des signaux 1080i ou 1080p)

ZOOM Pour des images 16:9 allongées. Dans certains cas, une bande peut être visible en haut et en bas.

CINÉMA Pour des images 14:9 allongées. Dans certains cas, une bande peut être visible en haut et en bas.

Remarque • “Préf. Cmde Jeu” est disponible seulement lors de l’utilisation d’une entrée externe (source PC exceptée) et quand “JEU” est sélectionné dans “Pré réglages AV”. • Les options de “Préf. Cmde Jeu” ne sont pas efficaces quand des signaux de PC sont reçus (quand un menu de source PC est affiché à l’écran). • Le réglage “Marche” n’est pas efficace lors du gel d’images ni dans le mode image multiple.

PDP-LX609H.book Page 57 Wednesday, April 9, 2008 3:08 PM Réglages utiles

Détection de cache latéraux

L’image occupe la totalité de la surface de l’écran mais son ratio d’aspect n’est pas modifié

PLEIN Image 16:9 plein écran

1 Répétez les étapes 1 à 3 fournies pour Sélection du mode de commande vertical (source AV uniquement). 2

Sélectionnez “Cache latéral” (/ puis ENTER).

Sélectionnez “Détection” (/).

Sélectionnez “Mode1” ou “Mode2” (/).

Désactive la détection de caches latéraux

Active la détection de caches latéraux pour détecter uniquement les caches latéraux noirs

Sélection automatique d’un format d’écran

Active la détection de caches latéraux pour détecter à la fois les caches latéraux noirs et illustrés

Le téléviseur à écran plat sélectionne automatiquement un format approprié quand les signaux reçus contiennent des informations de WSS (signalisation d’écran large) ou quand les signaux vidéo sont reçus d’un appareil HDMI connecté (voir page 65). Pour activer cette fonction, procédez comme décrit ci-dessous.

Répétez les étapes 1 à 3 fournies pour Sélection du mode de commande vertical (source AV uniquement).

Sélectionnez “Taille auto” (/ puis ENTER).

Sélectionnez “Naturel” ou “Zoom large” (/ puis ENTER).

Met hors service la fonction Taille auto

Règle naturellement l’image à l’écran

Agrandit et affiche seulement la partie à ratio d’aspect 4:3 en écran plein et large

Appuyez sur HOME MENU pour quitter le menu. Remarque • Choisissez manuellement le format d’image convenable si la sélection automatique ne s’effectue pas correctement. • Quand le signal vidéo ne contient aucune information de ratio d’aspect, la fonction est inopérante même si “Naturel” ou “Zoom large” est sélectionné.

Remarque • Appuyer sur TOOLS fait aussi apparaître le menu “Taille écran”. • Lors de la réception de signaux vidéo haute définition, la pression sur f permet la sélection parmi “Auto”, “PLEIN”, “Pt par Pt”, “ZOOM”, “4:3”, “LARGE1” et “LARGE2”. • Lors de la réception de signaux vidéo de définition standard, la pression sur f permet la sélection parmi “PLEIN”, “ZOOM”, “CINÉMA”, “4:3”, “PLEIN 14:9”, “CINÉMA 14:9” et “LARGE”. • Certaines émissions HD peuvent afficher un contenu 4:3 avec des caches latéraux, qui peuvent causer une usure irrégulière de l’écran. Après l’affichage de telles images, il est recommandé d’afficher des images animées en plein écran (voir Détection de cache latéraux).

Certaines émissions HD peuvent apparaître au format 4:3 avec des caches de chaque côté. Le téléviseur à écran plat détecte automatiquement ces caches latéraux pour donner des caches gris quand “Naturel” a été sélectionné pour “Taille auto”, ou affiche l’image en plein écran avec les caches latéraux enlevés quand “Zoom large” a été sélectionné. Cette fonction est inopérante quand “Arrêt” est sélectionné pour “Taille auto”.

Appuyez sur HOME MENU pour quitter le menu. Important • Le réglage “Mode1” ou “Mode2” évite l’usure inégale avec un contenu 4:3 et les caches latéraux peuvent réduire le risque de rémanence d’image. Remarque • Vous ne pouvez pas régler la détection de caches latéraux sur “Mode1”, “Mode2” ou “Arrêt” quand “Arrêt” est sélectionné dans “Taille auto”. • La détection de caches latéraux est inopérante sur un contenu 4:3 affiché en signaux SD. • “Auto” apparaît sur la bannière d’info quand cette fonction est en service. • Réglez la fonction de détection de caches latéraux sur “Mode1” ou “Mode2”; les images au format 16:9 haute définition contenant des caches latéraux seront alors détectées et les caches latéraux seront ajoutés automatiquement ou l’image sera affichée sur la totalité de l’écran, donnant ainsi des contremesures plus efficaces pour éviter le brûlage d’écran. • Suivant le contenu HD, des erreurs de détection peuvent se produire. Si une erreur de détection se produit, changez le format d’écran manuellement.

Sélection d’un mode large Le mode HD Large ajuste les caches latéraux qui apparaissent sur une image 4:3. Sélectionnez “Mode1” ou “Mode2” quand “Zoom large” est sélectionné dans “Taille auto”. 1 Répétez les étapes 1 à 3 fournies pour Sélection du mode de commande vertical (source AV uniquement). 2

Sélectionnez “Cache latéral” (/ puis ENTER).

Sélectionnez “Mode HD Large” (/ puis ENTER).

Capteur de luminosité ambiante Cette fonction règle automatiquement la luminosité de l’affichage en fonction de la luminosité ambiante. Pour les détails, procédez comme décrit ci-dessous. 1 Répétez les étapes 1 à 3 fournies pour Sélection du mode de commande vertical (source AV uniquement). 2

Sélectionnez “Capt. lum. salle” (/ puis ENTER).

4 Sélectionnez “Mode1” ou “Mode2” (/ puis ENTER). Si vous sélectionnez “Mode1”, la détection du cache latérale est réglée automatiquement sur “LARGE1” quand des caches latéraux sont détectés avec “Zoom large” pour le réglage Taille auto. Si vous sélectionnez “Mode2”, la détection du cache latérale est réglée automatiquement sur “LARGE2” quand des caches latéraux sont détectés avec “Zoom large” pour le réglage Taille auto.

Sélectionnez “Marche” ou “Arrêt” (/ puis ENTER).

Appuyez sur HOME MENU pour quitter le menu.

Modification de la luminosité de chaque côté de l’écran (Cache latéral)

Active la fonction du capteur de luminosité ambiante

Désactive la fonction du capteur de luminosité ambiante

Appuyez sur HOME MENU pour quitter le menu. Remarque

Avec le format d’écran 4:3, PLEIN 14:9 ou CINÉMA 14:9, vous pouvez changer la luminosité des caches latéraux gris qui apparaissent des deux côtés de l’écran.

• Quand vous avez sélectionné “OPTIMUM” sur le menu “Pré réglages AV”, la fonction du capteur de luminosité ambiante restera sur “Marche” même si vous avez sélectionné “Arrêt” à l’étape 3. • Cette fonction est inopérante quand des signaux de PC sont reçus. • Comme cette fonction optimise automatiquement la qualité de l’image, le processus dans lequel les réglages d’image tels que la luminosité et la teinte changent progressivement peut être visible à l’écran. Il ne s’agit pas d’un mauvais fonctionnement.

1 Répétez les étapes 1 à 3 fournies pour Sélection du mode de commande vertical (source AV uniquement). 2

Sélectionnez “Cache latéral” (/ puis ENTER).

Sélectionnez “Sync. Luminosité” (/).

Sélectionnez le paramètre souhaité (/).

Fixe (réglage La luminosité des caches latéraux gris est toujours par défaut) la même Auto

La luminosité des caches latéraux gris est réglée en fonction de celle des images

Important • Le réglage “Auto” agit sur la luminosité des caches latéraux en fonction de celle de l’écran et contribue ainsi à réduire le risque de rémanence d’image. 5

Appuyez sur HOME MENU pour quitter le menu.

Luminosité LED bleue Vous pouvez régler la luminosité du témoin POWER ON en fonction de la luminosité ambiante. Quand “Auto” est sélectionné, la luminosité du témoin passe automatiquement à “Haute”, “Moyenne” ou “Basse” en fonction de la luminosité ambiante. 1 Répétez les étapes 1 à 3 fournies pour Sélection du mode de commande vertical (source AV uniquement). 2

Sélectionnez “Lumin. LED bleue” (/ puis ENTER).

3 Sélectionnez “Auto”, “Haute”, “Moyenne” ou “Basse” (/ puis ENTER). 4

Appuyez sur HOME MENU pour quitter le menu.

Orbiteur Cette fonction déplace l’image petit à petit pour réduire l’apparition de brûlage. Répétez les étapes 1 à 3 fournies pour Sélection du mode de commande vertical (source AV uniquement).

Sélectionnez “Orbiteur” (/ puis ENTER).

Sélectionnez “Mode1” ou “Mode2” (/ puis ENTER).

Désactive l’Orbiteur

Active la fonction de protection d’affichage pour tout mode d’écran autre que “Pt par Pt”

1 Répétez les étapes 1 à 3 fournies pour Sélection du mode de commande vertical (source AV uniquement).

Active la fonction de protection d’affichage pour tous les modes d’écran disponibles

2 Sélectionnez “Protection écran” (/ puis ENTER). Les réglages suivants sont automatiquement entrés : • Taille auto : Zoom large • Cache latéral – Détection : Mode1 • Orbiteur: Mode1 • Économie d’énergie : Mode1 • Pré réglages AV : OPTIMUM (quand “DYNAMIQUE” est choisir pour “Pré réglages AV”)

Désactive l’Orbiteur

Adoucit l’affichage des textes/caractères

4 Appuyez sur HOME MENU pour quitter le menu. Pour annuler cette fonction, sélectionnez “Arrêt” à l’étape 3. Remarque • Pour le mode Pt par Pt, voir Sélection manuelle d’un format d’écran à la page 56.

Mire vidéo Vous pouvez afficher l’écran de Mire vidéo qui contribue aussi à éliminer une image rémanente. 1 Répétez les étapes 1 à 3 fournies pour Sélection du mode de commande vertical (source AV uniquement). 2 Sélectionnez “Mire vidéo” (/ puis ENTER). Un écran de confirmation apparaît.

Sélectionnez “Oui” or “Non” (/ puis ENTER).

Appuyez sur HOME MENU pour quitter le menu.

Étiqueter Entrée Vous pouvez entre le nom de l’émission pour chaque chaîne en utilisant le clavier virtuel sur l’écran. Suivez la procédure ci-dessous pour la saisie. 1 Répétez les étapes 1 à 3 fournies pour Sélection du mode de commande vertical (source AV uniquement). 2

Sélectionnez “Étiqueter Entrée” (/ puis ENTER).

3 Sélectionnez une entrée (/ puis ENTER). Le clavier virtuel apparaît. Pour l’entrée, mettez en valeur la touche souhaitée, puis appuyez sur ENTER. Vous pouvez entrer un maximum de huit caractères pour chaque étiquette. Reportez-vous à l’étape 7 pour Désignation des chaînes de télévision à la page 32.

3 Sélectionnez “Début” (ENTER). L’écran de mire vidéo apparaît.

K I D S Remarque • Le système est automatiquement mis en veille une heure après l’apparition de l’écran de mire vidéo. • Quand l’écran de mire vidéo est en service, aucune touche ne fonctionne, sauf a du boîtier de télécommande, STANDBY/ON et a du téléviseur à écran plat. Si vous appuyez sur une des touches si dessus, un message apparaît sur l’écran (la fonction Mire vidéo est activée). • Pour annuler l’écran de mire vidéo, appuyer sur a du boîtier de télécommande, ou appuyez sur STANDBY/ON ou mettez a du téléviseur à écran plat sur la position de repos. • La minuterie de mire vidéo a priorité sur la minuterie d’extinction. Quand la minuterie de mire vidéo est en service, la minuterie d’extinction est inopérante.

Cette fonction permet de réaliser plusieurs réglages afin d’améliorer la durée de vie de l’écran. Pour choisir cette option, procédez comme décrit ci-après.

Minut. Extinction À l’expiration d’un certain temps, le système est automatiquement mis en veille par cette minuterie. 1

Appuyez sur HOME MENU.

Sélectionnez “Configuration” (/ puis ENTER).

Sélectionnez “Minut. Extinction” (/ puis ENTER).

4 Sélectionnez le temps souhaité (/ puis ENTER). Sélectionnez “Arrêt” (annulé), “30 mn”, “60 mn”, “90 mn” ou “120 mn”.

Appuyez sur HOME MENU pour quitter le menu.

Sélectionnez “Modif. Mot de passe” (/ puis ENTER). Réglage mot de passe :

• Appuyer sur TOOLS fait aussi apparaître le menu “Extinction”. • Le temps restant avant la mise en veille s’affiche toutes les minutes au cours des cinq dernières minutes. • Lorsque la minuterie d’extinction a été réglée, “Temps restant --mn” apparaît en haut du menu.

Utilisation d’un mot de passe Le téléviseur à écran plat est muni d’une fonction Blocage de la chaîne pour empêcher les enfants de regarder certaines émissions. Il vous faut alors taper un mot de passe pour que les émissions pour lesquelles le réglage “Bloquer” a été choisi puissent être regardées. À l’expédition de l’usine, le mot de passe par défaut est “1234”. Vous pouvez, bien évidemment, changer ce mot de passe. Vous devez saisir le mot de passe avant d’utiliser les fonctions “Autoinstallation”, “Install. TV analogique”, “Installation”, “Gestion des chaînes” ou “Mot de passe” à partir de HOME MENU. Ceci sert à empêcher toute modification non autorisée des réglages.

6 Tapez le nouveau mot de passe à quatre chiffres en vous servant des touches 0 à 9. 7 Tapez le même mot de passe qu’à l’étape 6. Si vous tapez un mot de passe incorrect, vous êtes conduit à nouveau à l’étape 6 et vous devez reprendre à partir de là. Vous pouvez essayer un maximum de trois fois de saisir le nouveau mot de passe avant que l’écran Modif. Mot de passe soit fermé automatiquement. 8

Saisie du mot de passe Vous devez saisir le mot de passe après la sélection d’une chaîne bloquée avec la fonction Blocage de la chaîne, et avant d’utiliser certaines fonctions du menu. • Tapez le mot de passe à quatre chiffres en vous servant des touches 0 à 9. Intro votre code svp.

Appuyez sur HOME MENU pour quitter le menu.

• Notez par écrit le nouveau mot de passe et conservez-le soigneusement.

Désactivation de la fonction mot de passe Si vous voulez désactiver la fonction de protection par entrée de mot de passe, procédez comme décrit ci-dessous. Le réglage par défaut est “Activer”. 1 Répétez les étapes 1 à 4 de la partie Changement de mot de passe.

Remarque • Si vous échouez trois fois à saisir le mot de passe correct, “Code non valide.” apparaît et le menu se ferme. Pour afficher à nouveau la page de frappe de mot de passe, vous pouvez soit sélectionner une chaîne interdite, soit ouvrir le menu.

Changement de mot de passe Procédez de la manière suivante pour changer le mot de passe. 1

Appuyez sur HOME MENU.

Sélectionnez “Installation” (/ puis ENTER).

Sélectionnez “Configuration Système” (/ puis ENTER).

4 Sélectionnez “Mot de passe” (/ puis ENTER). La page de saisie du mot de passe s’affiche. Tapez le mot de passe actuel à quatre chiffres en vous servant des touches 0 à 9.

Sélectionnez “Réglage mot de passe” (/ puis ENTER).

Sélectionnez “Désactiver” (/ puis ENTER).

Appuyez sur HOME MENU pour quitter le menu. Remarque • La méthode ci-dessus rétablit le mot de passe par défaut (1 2 3 4). • Après la désactivation de la fonction mot de passe, vous ne pouvez pas changer les réglages de Blocage de la chaîne. Voir Définition de Blocage de la chaîne à la page 31. • Après la désactivation de la fonction mot de passe, vous ne pouvez pas changer ou effacer le mot de passe. • Quand vous rétablissez la fonction mot de passe après l’avoir désactivée, le mot de passe par défaut (1 2 3 4) est rétabli.

Nous vous proposons d’écrire ici le mot de passe. Si vous oubliez le mot de passe

PDP-LX6090H/PDP-LX5090H Mot de passe:

Quand le message “Intro votre code svp.” est affiché, appuyez sur la touche ENTER du boîtier de télécommande et maintenez-la enfoncée pendant au moins trois secondes. Le mot de passe redevient “1234”.

PDP-LX609H.book Page 61 Wednesday, April 9, 2008 3:08 PM Utilisation avec un autre appareil

Utilisation avec un autre appareil

Attention • Afin de protéger tous les appareils, débranchez toujours le téléviseur à écran plat de la prise de courant avant de le connecter à un décodeur, un magnétoscope, un lecteur de DVD, une console de jeu, un ordinateur personnel, un caméscope ou tout autre appareil extérieur. Remarque • Avant d’effectuer les connexions, voir le mode d’emploi de chaque appareil (lecteur de DVD, etc.). • Sauf mention contraire, les câbles de connexion montrés sur les illustrations sont en vente dans le commerce, mais ne sont pas fournis avec cet appareil.

Connexion d’un lecteur de DVD Lecture de DVD Pour regarder les images provenant d’un lecteur de DVD, appuyez sur INPUT 2 du boîtier de télécommande ou sur INPUT du téléviseur à écran plat de manière à sélectionner “ENTRÉE2”. Remarque • Si l’image du lecteur de DVD n’est pas nette, changez le type du signal d’entrée en utilisant pour cela le menu. Voir page 55. • Pour connaître les types de signaux possibles, voir le mode d’emploi du lecteur de DVD.

Connexion d’un décodeur Utilisez la prise INPUT 1 pour connecter un décodeur ou un autre appareil audiovisuel.

Utilisez la prise INPUT 2 pour connecter un lecteur de DVD ou un autre appareil audiovisuel. Lors de l’utilisation d’un câble vidéo composante, sélectionnez “COMPOSANTE” dans le menu “Entrée” et “PERITEL” dans le menu “Sélection audio” (voir Sélection d’un type de signal d’entrée à la page 55). Dans ce cas, le câble péritel transporte aussi le signal audio. Si vous voulez que le signal audio soit transporté par un câble audio, connectez ce câble à la prise INPUT 2 (Audio) et sélectionnez “RCA” dans le menu “Sélection audio”.

Vous avez la possibilité de connecter divers types d’appareil au téléviseur à écran plat, par exemple un décodeur, un magnétoscope, un lecteur de DVD, une console de jeu, un ordinateur personnel et un caméscope. Pour regarder les images provenant d’un appareil extérieur, sélectionnez la source d’entrée avec INPUT 1 à INPUT 5 ou PC du boîtier de télécommande (page 14) ou INPUT du téléviseur à écran plat.

Décodeur Vue de dos Affichage des images provenant d’un décodeur Appuyer sur les touches 0 à 9 ou P +/P – pour sélectionner une émission spécifiée pour le décodeur (page 32). Appuyez sur INPUT 1 du boîtier de télécommande ou appuyez sur INPUT du téléviseur à écran plat pour sélectionner “ENTRÉE1”.

Lecteur de DVD Remarque • Si l’image du décodeur n’est pas nette, changez le type du signal d’entrée en utilisant pour cela le menu. Voir page 55. • Pour connaître les types de signaux possibles, voir le mode d’emploi du décodeur.

Câble vidéo composante câble vidéo 61 Fr

PDP-LX609H.book Page 62 Wednesday, April 9, 2008 3:08 PM

Utilisation avec un autre appareil

Connexion d’un magnétoscope Utilisez les prises INPUT 2 pour connecter un magnétoscope ou un autre appareil audiovisuel. Si le magnétoscope prend en compte les systèmes “AV link” téléviseur-magnétoscope récents, vous pouvez le connecter à la prise INPUT 2 ou INPUT 3 du téléviseur à écran plat en utilisant pour cela un câble péritel à 21 broches, toutes câblées.

Système AV link récent • Permet de charger les informations d’accord directement du téléviseur vers le magnétoscope (chargement des préréglages). • Tandis que vous regardez une émission de télévision, vous pouvez l’enregistrer en appuyant simplement sur la commande d’enregistrement du magnétoscope. (What You See Is What You Record: Telle image-tel enregistrement*) * Consultez le mode d’emploi du magnétoscope car certains modèles possèdent une touche spécifique à Telle image-tel enregistrement. • Lorsque vous appuyez sur la touche de lecture, sur le magnétoscope, le système quitte la veille et se met en service puis affiche les images provenant du magnétoscope. Remarque • Les systèmes “AV link” téléviseur-magnétoscope récents ne sont pas compatibles avec toutes les sources extérieures.

T T W W Lecture d’un magnétoscope Pour regarder les images provenant d’un lecteur de magnétoscope, appuyez sur INPUT 2 du boîtier de télécommande ou sur INPUT du téléviseur à écran plat de manière à sélectionner “ENTRÉE2”. Remarque • Si l’image du magnétoscope n’est pas nette, changez le type du signal d’entrée en utilisant pour cela le menu. Voir page 55. • Ne connectez un appareil qu’aux prises qui seront effectivement utilisées. • Pour connaître les types de signaux possibles, voir le mode d’emploi du magnétoscope.

Utilisation de la fonction de sortie péritel Cette fonction vous permet d’enregistrer des émissions de télévision numérique avec un magnétoscope ou autre appareil d’enregistrement connecté tout en regardant une autre sur le téléviseur à écran plat. Avec cette fonction, vous pouvez aussi utiliser facilement la lecture en différé quand un graveur de DVD/ HDD (DVR) est connecté. L’illustration suivante représente le raccordement d’un appareil Pioneer DVR-940HX-S au téléviseur à écran plat de manière à pouvoir utiliser la lecture en différé avec l’enregistreur.

T T W W Vue de dos Vue de dos

DVR-940HX-S Magnétoscope Attention • Si vous connectez un appareil tel qu’un magnétoscope entre l’antenne et le téléviseur à écran plat, la qualité de réception des signaux peut se dégrader. Le cas échéant, nous conseillons l’emploi d’un répartiteur et de veiller à mettre le réglage “Alimentation antenne” sur arrêt afin d’éviter l’endommagement de l’appareil.

En plus des connexions ci-dessus, vous devez effectuer les opérations suivantes: • Voir Commutation de la sortie péritel (page 63) et sélectionnez “F. s. TNT/SAT” pour “Sortie Péritel” dans le menu Installation. • Sur le graveur de DVD/HDD (DVR), sélectionnez la source d’entrée vidéo/audio qui correspond à la prise d’entrée externe à laquelle le téléviseur à écran plat a été connecté. Pour ce faire, voir le mode d’emploi fourni avec le graveur.

PDP-LX609H.book Page 63 Wednesday, April 9, 2008 3:08 PM Utilisation avec un autre appareil

• En mode TV analogique, aucun signal n’est sorti même si “F. s. TNT/SAT” est sélectionné pour “Sortie Péritel”. • Quand l’écran Home Media Gallery est affiché, aucun signal n’est sorti même si “F. s. TNT/SAT” est sélectionné pour “Sortie Péritel”.

Connexion d’une console de jeu ou d’un caméscope Utilisez la prise INPUT 5 pour connecter une console de jeu, un caméscope ou un autre appareil audiovisuel.

• Sur le téléviseur à écran plat, sélectionnez la source d’entrée en fonction de la prise à laquelle la sortie du graveur de DVD/HDD (DVR) a été connectée; pour l’exemple de connexion ci-dessus, sélectionnez “ENTRÉE2”. • Une fois que les connexions et réglages ci-dessus sont faits, vous pouvez utiliser la lecture en différé avec le graveur de DVD/ HDD (DVR). Vous pouvez aussi sélectionner le mode 2 écrans ou image dans l’image pour visualiser les images venant de la source d’entrée de télévision numérique et d’une source d’entrée externe (“ENTRÉE2” pour l’exemple de connexion cidessus) à laquelle la sortie du graveur a été raccordée.

• Certains graveurs de DVD/HDD (DVR) ne permettent pas la lecture en différé. Reportez-vous au mode d’emploi fourni avec votre graveur. • Pour les détails concernant les procédures de connexion et de réglage, voir le mode d’emploi fourni avec votre graveur de DVD/ HDD (DVR).

Commutation de la sortie péritel Les signaux vidéo et audio sortis par les sources ENTRÉE2 et ENTRÉE3 sont les mêmes que ceux utilisés pour l’affichage d’image courant. Vous pouvez toutefois changer le réglage de manière que des signaux de télévision numérique (terrestre/ satellite) soient toujours sortis quel que soit l’affichage d’image courant. 1

Appuyez sur HOME MENU.

Sélectionnez “Installation” (/ puis ENTER).

Sélectionnez “Configuration Système” (/ puis ENTER).

Sélectionnez “Sortie Péritel” (/ puis ENTER).

Sélectionnez un paramètre souhaité (/ puis ENTER). Auto

Auto (réglage par défaut)

Sort les signaux vidéo et audio venant de la source d’entrée sélectionnée

F. s. TNT/SAT Sort toujours les signaux TNT/satellite

Appuyez sur HOME MENU pour quitter le menu. Remarque • Les opérations ci-dessous ont priorité sur le réglage décrit cidessus: • Préréglage d’une émission de télévision numérique (terrestre/satellite) pour enregistrement • Exécution de WYSIWYR (page 62)

Console de jeu/Caméscope Affichage des images d’une console de jeu ou d’un caméscope Pour regarder les images provenant d’une console de jeu ou d’un caméscope, appuyez sur INPUT 5 du boîtier de télécommande ou sur INPUT du téléviseur à écran plat de manière à sélectionner “ENTRÉE5”. Remarque • Ne connectez un appareil qu’aux prises qui seront effectivement utilisées.

PDP-LX609H.book Page 64 Wednesday, April 9, 2008 3:08 PM

Utilisation avec un autre appareil

Connexion d’un ordinateur personnel Utilisez les prises PC pour la connexion d’un ordinateur personnel. Remarque • Les prises d’entrée PC sont compatibles DDC2B.

T T W W Connexion d’un amplificateur/ récepteur audiovisuel Vous pouvez bénéficier d’un son plus puissant si vous connectez les appareils audio qui conviennent, par exemple un amplificateur/ récepteur audiovisuel ou un caisson de graves au téléviseur à écran plat.

Stéréo câble stéréo à mini-fiche

Cette connexion n’est pas nécessaire si vous avez relié un amplificateur audiovisuel, possédant des fonctions de correction d’ambiance, à un caisson de graves.

Ordinateur personnel

Câble audio stéréo Câble optique pour signaux numériques

Ampli-tuner AV Caisson de graves

Affichage des images d’un ordinateur personnel

Sélection d’un format audio numérique

Pour afficher les images provenant de l’ordinateur personnel, appuyez sur PC du boîtier de télécommande ou sur INPUT du téléviseur à écran plat de manière à sélectionner “PC”. Après la connexion de l’ordinateur personnel, le type convenable du signal d’entrée est automatiquement détecté. Si les images provenant de l’ordinateur personnel ne sont pas nettes, utilisez le menu Autoinstallation. Voir page 55.

Les signaux audio synchronisés avec les images actuellement affichées sont toujours émis vers les prises AUDIO OUT. Cependant, le son qui accompagne les images est toujours émis vers la prise SUB WOOFER OUT. Lors de l’utilisation de la prise de sortie audio numérique (optique), procédez aux réglages en fonction de votre ampli-tuner AV.

Remarque • Les prises PC ne conviennent pas pour les appareils audiovisuels.

Tableau de compatibilité ordinateur

Appuyez sur HOME MENU.

Sélectionnez “Configuration” (/ puis ENTER).

Sélectionnez “Configuration Système” (/ puis ENTER).

4 Sélectionnez “Sortie Audio Num.” (/ puis ENTER). Sélectionnez “Dolby Digital” (défaut) ou “PCM”. 5

Appuyez sur HOME MENU pour quitter le menu. Remarque • Pour de plus amples détails, voir le mode d’emploi du matériel audio à connecter. • Quand des signaux sont entrés par les prises HDMI, aucun signal n’est sorti s’il est protégé contre la copie. • En mode TNT ou SAT aucun signal protégé contre la copie ne peut être sorti.

PDP-LX609H.book Page 65 Wednesday, April 9, 2008 3:08 PM Utilisation avec un autre appareil

Utilisation de l’entrée HDMI Signaux vidéo pris en charge 720 (1440) x 576i@50 Hz 720 x 576p@50 Hz 1280 x 720p@50 Hz 1920 x 1080i@50 Hz 720 (1440) x 480i@59,94 Hz/60 Hz 720 x 480p@59,94 Hz/60 Hz 1280 x 720p@59,94 Hz/60 Hz 1920 x 1080i@59,94 Hz/60 Hz

Deep Colour pris en charge Deep Colour signifie la profondeur de couleur, qui décrit le nombre de bits utilisés pour représenter la couleur de chaque pixel dans une image matricielle. En plus des signaux RVB/YCbCr16 bits/ 20 bits/24 bits conventionnels, le téléviseur à écran plat prend aussi en charge les signaux RVB/YCbCr30 bits/36 bits. Ceci permet une reproduction chromatique plus fine et précise quand un appareil qui prend en charge les signaux Deep Colour est connecté au téléviseur à écran plat. Quand des signaux Deep Colour sont reçus, la profondeur de couleur apparaît sur la bannière d’info (voir page 44).

Les prises INPUT 1, INPUT 3 et INPUT 4 sont des prises HDMI qui peuvent recevoir des signaux d’entrée audio et vidéo numériques. Pour utiliser la prise HDMI, mettez cette prise en service et spécifiez le type des signaux audio et vidéo en provenance de l’appareil connecté. Pour de plus amples détails concernant les signaux, voir le mode d’emploi qui accompagne l’appareil connecté. Avant d’ouvrir le menu, appuyez sur INPUT 1, INPUT 3 ou INPUT 4 du boîtier de télécommande ou sur INPUT du téléviseur à écran plat pour sélectionner “ENTRÉE1”, “ENTRÉE3” ou “ENTRÉE4”.

Remarque • Suivant l’appareil connecté, l’affichage d’une image peut prendre un peu de temps. • Veillez à utiliser un câble compatible HDMI. • Lors de l’entrée de signaux 1080p, nous vous recommandons d’utiliser un câble HDMI compatible HDMI Catégorie 2. • Lors de la connexion d’un PC à la prise HDMI, utilisez un PC ou une carte vidéo compatible HDMI. • Lors de la connexion d’un PC à la prise HDMI en utilisant une prise de sortie DVI, le téléviseur à écran plat risque de ne pas donner un affichage correct. Le cas échéant, consultez le fabricant de votre PC. • Suivant le PC utilisé, l’image et/ou le son du PC risquent de ne pas être affichée ou audible correctement.

1920 x 1080p@24 Hz 1920 x 1080p@50 Hz

Connexion d’un appareil HDMI Utilisation de la prise HDMI INPUT 1:

800 x 600 (SVGA) 60 Hz 1024 x 768 (XGA) 60 Hz 1360 x 768 (Wide-XGA) 60 Hz 1280 x 1024 (SXGA) 60 Hz

Pour le son, la compatibilité du système est la suivante: • PCM linéaire (STÉRÉO 2 canaux) • Fréquence d’échantillonnage : 32 kHz, 44,1 kHz, 48 kHz

Commande HDMI prise en charge Le téléviseur à écran plat prend en charge les fonctions de commande HDMI. En connectant des appareils qui prennent en charge les fonctions de commande HDMI au téléviseur à écran plat, vous pouvez commander ces appareils connectés à partir de ce téléviseur ou de son boîtier de télécommande. Voir Utilisation de la commande HDMI du Chapitre 13.

Câble péritel (pour audio analogique) Câble compatible HDMI (câble HDMI portant la marque HDMI)

Utilisation avec un autre appareil

Utilisation de la prise HDMI INPUT 4:

W W T T W W Vue de dos

Vidéo (réglage par défaut)

Excepté le cas où un PC est connecté, sélectionnez cette option

PC Sélectionnez cette option quand un PC est connecté à la prise d’entrée HDMI

Appuyez sur HOME MENU pour quitter le menu. Attention • Veillez à sélectionner “PC” quand un PC est connecté à la prise d’entrée HDMI. Remarque • En mode “Vidéo”, l’image est “sur-balayée” (agrandie), et le mode est automatiquement commuté à “PC” quand des signaux de PC sont reçus. • En mode “PC”, l’image est affichée en plein écran pour une qualité optimale.

Câble compatible HDMI (câble HDMI portant la marque HDMI)

Appareil HDMI quand “Vidéo” est sélectionné (écran de taille “surbalayage” )

Activation de la prise HDMI Quand vous utilisez la prise HDMI INPUT 1 ou INPUT 3, sélectionnez la prise pour la source d’entrée souhaitée, puis procédez comme décrit ci-dessous pour activer la prise. 1

Appuyez sur HOME MENU.

Sélectionnez “Configuration” (/ puis ENTER).

Sélectionnez “Options” (/ puis ENTER).

Sélectionnez “Entrée HDMI” (/ puis ENTER).

Sélectionnez “Réglage” (/ puis ENTER).

Sélectionnez “Activer” (/ puis ENTER).

Désactiver (réglage par défaut)

La prise HDMI n’est pas active

La prise HDMI est active

Appuyez sur HOME MENU pour quitter le menu.

Spécification du type de signaux d’entrée 1 Répétez les opérations 1 à 4 de la partie Activation de la prise HDMI.

Sélectionnez “Type de signal” (/ puis ENTER).

Sélectionnez “Vidéo” ou “PC” (/ puis ENTER).

quand “PC” est sélectionné (écran de taille “sousbalayage”)

Spécification du type de signaux vidéo numériques 1 Répétez les opérations 1 à 4 de la partie Activation de la prise HDMI. 2

Sélectionnez “Vidéo” (/ puis ENTER).

3 Sélectionnez le type de signaux vidéo numériques (/ puis ENTER). Si vous sélectionnez “Auto”, l’appareil tente d’identifier les signaux vidéo numériques lorsqu’ils sont reçus. Élément

Auto (réglage par défaut)

Le signal d’entrée vidéo numérique est automatiquement identifié

Signaux des composantes vidéo numériques (4:2:2) verrouillés

Signaux des composantes vidéo numériques (4:4:4) verrouillés

Signaux RVB numériques (16 à 235) verrouillés

Signaux RVB numériques (0 à 255) verrouillés

Appuyez sur HOME MENU pour quitter le menu.

PDP-LX609H.book Page 67 Wednesday, April 9, 2008 3:08 PM Utilisation avec un autre appareil

Spécification du type de signaux audio Quand vous utilisez la prise HDMI INPUT 1 ou INPUT 3, sélectionnez la prise pour la source d’entrée souhaitée, puis procédez comme décrit ci-dessous pour spécifier le type de signaux audio. 1 Répétez les opérations 1 à 4 de la partie Activation de la prise HDMI. 2

Sélectionnez “Audio” (/ puis ENTER).

3 Sélectionnez le type de signaux audio (/ puis ENTER). Si vous sélectionnez “Auto”, l’appareil tente d’identifier les signaux audio lorsqu’ils sont reçus. Élément

Auto (réglage par défaut)

Identifie automatiquement les signaux d’entrée

Les signaux audio numériques sont acceptés

Les signaux audio analogiques sont acceptés

• Réalisez toutes les connexions entre appareils avant de vous occuper de celles qui concernent les câbles de commande.

Quelques mots sur SR+ La prise CONTROL OUT située au dos du téléviseur à écran plat est conforme à la spécification SR+ qui prévoit une liaison fonctionnelle avec un récepteur audiovisuel Pioneer. SR+ assure diverses fonctions telles que la sélection de l’entrée et l’affichage de la correction d’ambiance DSP. Pour de plus amples détails concernant cette question, voir le mode d’emploi d’un récepteur audiovisuel Pioneer doté du système SR+.

• Si vous sélectionnez un paramètre autre que “Auto”, effectuez un réglage qui donne des couleurs naturelles. • Si aucune image n’apparaît, choisissez un autre type de signal vidéo numérique. • Pour de plus amples détails concernant les types de signal vidéo numérique, reportez-vous au mode d’emploi qui accompagne l’appareil connecté.

Remarque • Lorsque la liaison est réalisée par l’intermédiaire de SR+, le niveau sonore de ce système-ci est diminué. • Pour les connexions de câble de commande, utilisez un câble SR+. • Pour la connexion des câbles de commande avec un ou plusieurs appareils Pioneer, connectez directement le téléviseur à écran plat avec un amplificateur Pioneer prenant en charge SR+. Ne connectez aucun autre appareil entre eux.

Appuyez sur HOME MENU pour quitter le menu. Remarque • Si aucun son n’est produit, sélectionnez un autre type pour les signaux audio. • Pour de plus amples détails concernant les types de signal audio, reportez-vous au mode d’emploi qui accompagne l’appareil connecté. • Selon l’appareil à connecter, vous devrez aussi connecter des câbles audio analogique.

Connexion des câbles de commande

CONTROL IN OUT Reliez les câbles de commande au téléviseur à écran plat et aux autres appareils Pioneer portant le logo t. Vous pouvez alors commander l’appareil connecté en envoyant les signaux émis par son boîtier de télécommande au capteur de télécommande du téléviseur à écran plat. Lorsque les prises CONTROL IN d’un appareil sont connectées à celui-ci, le capteur de télécommande de cet appareil n’accepte plus les ordres que peut lui adresser son boîtier de télécommande. Pour agir sur l’appareil connecté, dirigez son boîtier de télécommande vers le capteur de télécommande du téléviseur à écran plat. Remarque • Avant de faire des connexions, veillez à ce que le cordon d’alimentation soit débranché de la prise de courant.

CONTROL IN OUT Quand SR+ n’est pas utilisé (a, b et c): Les câbles de commande (disponibles dans le commerce) sont des câbles à un conducteur pourvus de mini-fiches (sans résistance). Quand SR+ est utilisé (a): Utilisez un câble SR+ (disponible en option).

PDP-LX609H.book Page 68 Wednesday, April 9, 2008 3:08 PM

Utilisation avec un autre appareil

Utilisation de i/o link.A Le téléviseur à écran plat comporte trois fonctions typiques i/o link.A facilitant les connexions entre le téléviseur à écran plat et d’autres appareils audiovisuels.

Lecture commandée par touche unique Le téléviseur à écran plat étant en veille, il se met automatiquement en service et fournit les images de la source audiovisuelle (par exemple, magnétoscope, lecteur de DVD).

WYSIWYR (What You See Is What You Record) (Vous enregistrez ce que vous voyez) Lorsque la télécommande du magnétoscope connecté est dotée de la touche WYSIWYR, vous pouvez commencer automatiquement à enregistrer en appuyant sur la touche WYSIWYR.

Chargement des préréglages Les informations relatives aux chaînes préréglées sont automatiquement transférées du téléviseur à écran plat à l’appareil audiovisuel (par exemple, le magnétoscope) connecté à la prise INPUT 2 ou INPUT 3.

Sélection de la prise péritel à utiliser avec i/o link.A Les prises INPUT 2 et INPUT 3 du téléviseur à écran plat sont compatibles avec i/o link.A. Sélectionnez celle que vous souhaitez utiliser. 1

Appuyez sur HOME MENU.

Sélectionnez “Installation” (/ puis ENTER).

Sélectionnez “Configuration Système” (/ puis ENTER).

Sélectionnez “i/o link.A” (/ puis ENTER).

Sélectionnez un réglage (/ puis ENTER).

ENTRÉE2 (réglage par défaut)

INPUT 2 est disponible pour i/o link.A ENTRÉE3

INPUT 3 est disponible pour i/o link.A

Appuyez sur HOME MENU pour quitter le menu. Remarque • Les fonctions i/o link.A ne sont disponibles que si l’appareil audiovisuel est connecté à la prise INPUT 2 ou INPUT 3 du téléviseur à écran plat au moyen d’un câble péritel à 21 broches, toutes câblées. • Pour de plus amples détails,voir le mode d’emploi de chaque appareil. • Si un câble péritel est connecté à la prise INPUT 3 avec i/o link.A activée, les signaux d’entrée (autres que les composantes) sont automatiquement identifiés et affichés. Si i/o link.A a été désactivée, Vidéo est toujours sélectionné pour les signaux autres que RVB car le système ne sait pas distinguer les signaux RVB, Y/C (S-Vidéo) et CVBS (Vidéo); ainsi, la réception de signaux Y/C (S-Vidéo) donne une image monochrome.

PDP-LX609H.book Page 69 Wednesday, April 9, 2008 3:08 PM Utilisation avec un autre appareil

Utilisation de Home Media Gallery

Lecteur Audio/Vidéo/Image DLNA CERTIFIED™ Cet appareil est conforme aux directives d’interopérabilité d’appareils en réseau DLNA – élargies : octobre 2006 (v1.5). Lorsqu’un ordinateur utilisant un logiciel serveur DLNA ou tout autre appareil compatible DLNA est raccordé à ce lecteur, certains changements de configuration de logiciel ou d’autres appareils peuvent s’avérer nécessaires. Pour de plus amples informations, veuillez vous reporter au mode d’emploi du logiciel ou de l’appareil en question.

Formats de fichier pris en charge Les sections suivantes indiquent les formats de fichier pris en charge qui peuvent être reproduits ou affichés sur le téléviseur à écran plat. Ces formats sont applicables aux sources en réseau. La plupart sont aussi applicables aux sources USB. Cependant, il se peut que les données de serveur multimédia protégées par gestion des droits numériques, comme WMDRM10 (Windows Media Digital Rights Management 10), ne puissent pas être reproduites sur le téléviseur.

Formats vidéo pris en charge • Windows Media Video 9 (WMV9): MP@HL • Windows Media Video 9 (WMV9) Advanced Profile (VC-1): AP@L2, MP@ML • MPEG-2 PS: MP@ML • MPEG-2 TS : MP@ML/MP@HL • MPEG-1 • MPEG-4 Part2 (SP/ASP) : SP@L3, ASP@L5 • MPEG-4 Part10 (H.264/AVC) : Main Profile 3.0, High Profile 4.1

Formats audio pris en charge • Windows Media Audio 9 (WMA9): fréquences d’échantillonnage ; 44,1 kHz ou 48 kHz • MPEG-1 Audio Layer 3 (MP3): fréquences d’échantillonnage; 32 kHz, 44,1 kHz ou 48 kHz • PCM linéaire (WAV) : fréquences d’échantillonnage ; 44,1 kHz ou 48 kHz • MPEG-4 AAC : fréquences d’échantillonnage ; 16 kHz, 32 kHz, 44,1 kHz ou 48 kHz • HE-AAC : fréquences d’échantillonnage ; 16 kHz, 32 kHz, 44,1 kHz ou 48 kHz

Formats d’image pris en charge • JPEG : résolution ; jusqu’à 3680 x 2760 pixels • PNG : résolution ; jusqu’à 3680 x 2760 pixels • GIF : résolution ; jusqu’à 3680 x 2760 pixels • TIFF : résolution ; jusqu’à 1600 x 1200 pixels • BMP : résolution ; jusqu’à 3680 x 2760 pixels

Extensions de fichier pris en charge • Vidéo : .wmv, .asf, .mpg, .mpeg, .mpe, .m2p, .m4v, .mp4v, .mp4, .mov • Audio : .wma, .mp3, .wav, .m4a, .aac • Image : .jpg, .jpeg, .png, .gif, .bmp, .tif, .tiff

Avec Home Media Gallery, vous pouvez visionner des données numériques telles que des fichiers vidéo, musicaux et photos sur ce téléviseur à écran plat haut de gamme. Lisez les données depuis des fichiers mémorisés sur un ou plusieurs serveurs multimédia connectés en réseau local (LAN) ou de ceux stockés sur une mémoire flash USB. Après avoir effectué la connexion via un routeur haut débit ou un concentrateur Ethernet à un serveur multimédia avec un logiciel de réseau, accédez aux données numériques visibles sur Home Media Gallery. Le téléviseur à écran plat prend en charge les périphériques de classe de stockage de masse et PTP par le biais de l’interface USB et les appareils compatibles DLNA par le biais d’un réseau.

Même si les fichiers comportent l’extension prise en charge, certains fichiers peuvent ne pas être lus ou affichés correctement selon les données ou le serveur multimédia. Étant donné que les formats pris en charge par les divers serveurs multimédia varient, certains formats risquent de ne pas être pris en charge ni affichés sur Home Media Gallery. Pour les formats pris en charge, reportez-vous au site Web du fabricant du serveur multimédia ou des sites Web correspondants. Même si un format particulier est pris en charge, toutes les fonctions peuvent ne pas fonctionner correctement. Si les données n’apparaissent pas correctement, demandez assistance auprès du créateur des données. En outre, certains formats de fichier pris en charge peuvent ne pas être lus correctement s’ils sont importés depuis un périphérique USB inconnu. Remarque • Vous ne pouvez pas utiliser Home Media Gallery tant que les rubriques en gris sur l’écran de menu ne passent pas au blanc. • Suivant les capacités et caractéristiques du serveur multimédia, certaines fonctions de Home Media Gallery, comme la lecture en avance et en recul rapides, la recherche par temps et la recherche, risquent de ne pas fonctionner. • Home Media Gallery est conforme aux directives d’interopérabilité d’appareils en réseau DLNA – élargies : octobre 2006 (v1.5). Si votre serveur multimédia prend en charge différentes versions de DLNA, certaines fonctions et certains formats de données de Home Media Gallery risquent de ne pas être pris en charge. • Pioneer ne saurait être tenu responsable de tout dysfonctionnement des fonctions du Home Media Gallery suite à une erreur de communication ou dysfonctionnements associés à votre connexion réseau et/ou votre ordinateur ou l’autre appareil raccordé. Adressez-vous au fabricant de l’ordinateur ou à votre fournisseur d’accès Internet. • Suivant les conditions d’utilisation ou le serveur multimédia utilisé, les données risquent de ne pas être reproduites ou affichées correctement. • Home Media Gallery fonctionne comme un périphérique WMDRM10-ND (Microsoft Windows Media DRM pour appareils en réseau). Seules les données de serveurs multimédia compatibles avec WMDRM10-ND sont accessibles. Les données peuvent ne pas être lues selon le niveau de protection DRM. • Ce système peut ne pas être en mesure d’afficher les données à partir de cartes mémoire incompatibles.

PDP-LX609H.book Page 70 Wednesday, April 9, 2008 3:08 PM

Utilisation avec un autre appareil

• Dans de rares occasions lors de l’utilisation de Home Media Gallery, une décharge d’électricité statique peut forcer la fermeture du menu. Si le menu se ferme de façon inattendue, mettez le téléviseur hors tension, puis de nouveau sous tension, et répétez les étapes du début pour ouvrir de nouveau le menu de Home Media Gallery.

Connexions réseau Pour vous connecter à un réseau, configurez Home Media Gallery via le menu Home Media Gallery. Appuyez sur la touche HMG de la télécommande pour ouvrir le menu. Connectez-vous à un réseau local (LAN) via un concentrateur Ethernet ou un câble directement relié au serveur multimédia pour utiliser Home Media Gallery.

Connexion via un concentrateur Ethernet Si vous utilisez déjà un ou plusieurs serveurs multimédia sur un réseau local (LAN), connectez le téléviseur à écran plat à un concentrateur (hub) Ethernet (LAN) en utilisant un câble Ethernet standard (LAN) “droit”. Voir le schéma ci-dessous. Remarque • Bien que Home Media Gallery prenne en charge le format 10BASE-T, il est préférable d’utiliser le format 100BASE-TX pour améliorer la qualité d’affichage et la vitesse.

T T W W Serveurs multimédia utilisables Un serveur multimédia contient des données numériques telles que des fichiers vidéo, musicaux et photos. Les ordinateurs qui possèdent des logiciels de serveur multimédia préinstallés et les enregistreurs avec une fonction de serveur multimédia sont considérés comme serveur multimédia. Il existe divers serveurs multimédia sélectionnables : par exemple Windows Media Connect, Windows Media Player possédant une fonction de partage de média, et des serveurs compatibles DLNA. • Windows Media Connect 2.0 Windows Media Connect fonctionne sur un ordinateur 32 bits avec Windows XP Service Pack 2 (SP2) installé. Lorsqu’il est installé, vous pouvez profiter de Home Media Gallery avec votre ordinateur. • Windows Media Player 11 pour Windows XP Windows Media Player 11 comprend une fonction de partage de média qui fonctionne sur un ordinateur 32 bits avec Windows XP Service Pack 2 (SP2) installé. Si Windows Media Connect 2.0 n’est pas installé sur votre ordinateur, vous pouvez télécharger Windows Media Player 11 du site Web de Microsoft. • Windows Media Player 11 pour Windows Vista Windows Media Player 11 est compris dans les ordinateurs 32 Windows Vista 32 bits. Lors de la sélection du serveur multimédia le mieux adapté, consultez le site Web de Microsoft pour les configurations système, les problèmes connus, les procédures d’installation et autres informations les plus récentes. • Serveurs multimédia numériques DLNA CERTIFIEDTM Le serveur est un serveur multimédia numérique certifié DLNA comme un logiciel, un ordinateur ou tout autre appareil sur lequel est installé un logiciel certifié DLNA. Lorsqu’un ordinateur utilisant un logiciel serveur DLNA ou tout autre appareil compatible DLNA est raccordé à ce lecteur, certains changements de configuration de logiciel ou d’autres appareils peuvent s’avérer nécessaires. Pour de plus amples informations, reportez-vous au mode d’emploi de l’appareil en question.

Vue de dos Serveur multimédia 2

Concentrateur Ethernet (Routeur avec fonction de concentrateur) Câble droit

Serveur multimédia 1

PDP-LX609H.book Page 71 Wednesday, April 9, 2008 3:08 PM Utilisation avec un autre appareil

Connexion directe à un serveur multimédia Pour utiliser un ordinateur comme serveur multimédia, raccordez le téléviseur à écran plat directement à l’ordinateur en utilisant un câble Ethernet (LAN) torsadé (câble inverseur). Voir le schéma cidessous.

Vous pouvez avoir besoin de contacter votre prestataire de service ou l’administrateur du réseau pour entrer l’adresse IP manuellement. Certains serveurs multimédia bloquent ou sont programmés pour bloquer l’accès aux serveurs client. Lors de la connexion du téléviseur à écran plat, vérifiez que le serveur multimédia pour le serveur client dispose des droits d’accès.

Serveur multimédia 1 Vérification de l’adresse IP Après avoir réalisé la connexion au réseau, suivez les instructions ci-dessous pour vérifier l’adresse IP avant d’accéder au réseau. (Le réglage affecte uniquement Auto. Pour réaliser la procédure, DHCP doit être activé sur votre serveur ou routeur. Voir Configuration HMG à la page 83.) 1 Appuyez sur HMG de la télécommande. Le menu Home Media Gallery apparaît sur l’écran. 2 Sélectionnez “Configuration HMG”. Mettez une option en surbrillance avec les touches fléchées. 3 Appuyez sur ENTER. 4 Sélectionnez “Configuration Réseau”. 5 Sélectionnez “Acq. IP Auto.”. L’écran passe du mode “Sélection” au mode “Saisie”. 6 Sélectionnez “Oui”. 7 Appuyez sur RETURN. L’écran Configuration HMG réapparaît. L’adresse IP est attribuée.

Vous pouvez aussi visionner les données d’une carte mémoire en raccordant un périphérique USB au téléviseur à écran plat. Dès que vous raccordez une mémoire flash USB ou un lecteur multicartes au port USB, le répertoire racine ou l’écran de la liste des périphériques apparaît. Vous pouvez aussi raccorder votre appareil photo numérique directement au téléviseur à écran plat en utilisant un câble de connexion USB en vente dans le commerce. Si pour une raison ou une autre, la liste des contenus/dossiers ou la liste des périphériques n’apparaît pas, procédez comme indiqué ci-dessous. 1 Appuyez sur HMG. Le menu Home Media Gallery apparaît sur l’écran. 2 Sélectionnez “USB”. Mettez une option en surbrillance avec les touches fléchées. 3 Appuyez sur ENTER pour valider la sélection. 4 Sélectionnez le périphérique désiré. L’écran des périphériques USB doit être affiché. 5 Appuyez sur ENTER pour naviguer jusqu’à un dossier ou lire un fichier ou des données. Pour revenir à l’écran précédent, appuyez sur RETURN. Pour quitter, appuyez sur EXIT ou HMG.

Connectez un appareil USB Remarque • Le téléviseur à écran plat affiche l’écran Liste Appareils USB ou le répertoire racine immédiatement après l’insertion d’un périphérique USB. Dans ce cas, démarrez à partir de l’étape 5. • L’écran Liste Appareils USB apparaît lorsqu’un lecteur multicartes est inséré. Dans ce cas, démarrez à partir de l’étape 4.

Téléviseur à Mémoire flash

Appareil photo numérique avec USB Classe de stockage de masse (PTP également pris en charge)

Home Media Gallery prend en charge Auto IP et DHCP (Dynamic Host Configuration Protocol). Si le système ne parvient pas à attribuer l’adresse IP ou si vous souhaitez obtenir une adresse différente, sélectionnez Non, puis entrez manuellement l’Adresse IP et le Masque de sous-réseau. Voir Configuration réseau ou Configuration HMG pour la saisie manuelle d’une adresse. Pour en savoir plus sur le protocole DHCP, reportez-vous au mode d’emploi du périphérique réseau.

Support Flash via adaptateur USB (Lecteur multicartes) 71 Fr

12_with other equipment.fm Page 72 Thursday, April 10, 2008 10:45 AM

Utilisation avec un autre appareil

Remarque • N’utilisez pas de périphériques USB autres que ceux indiqués. Vous risqueriez autrement de provoquer un dysfonctionnement.

Format de données lisible Ce système lit FAT16, FAT32 ou NTFS.

Fichiers de données lisibles Les fichiers vidéo, musicaux et photos peuvent aussi être reproduits; à l’exception des fichiers protégés par la gestion des droits numériques (WMDRM10). Le téléviseur à écran plat n’accepte qu’un seul périphérique USB à la fois. Par ailleurs, le téléviseur n’est pas compatible avec les concentrateurs (hub) USB. Le système peut être incapable d’afficher des données modifiées ou éditées à partir d’un ordinateur ou d’un autre appareil. Le téléviseur à écran plat prend en charge la classe de stockage de masse USB et les périphériques PTP. Certains appareils photos numériques peuvent nécessiter une procédure de réglage pour le transfert de données de classe de stockage de masse. Le réglage s’effectue sur l’appareil photo. Voir le mode d’emploi fourni avec l’appareil photo numérique. Certaines images peuvent ne pas s’afficher selon le type de carte mémoire.

Déconnectez l’appareil USB Pour déconnecter un périphérique USB, quittez d’abord Home Media Gallery puis déconnectez le périphérique. Veillez à fermer l’écran Home Media Gallery avant de retirer le périphérique USB. Si vous retirez le périphérique USB pendant que l’écran Home Media Gallery est affiché, les données en mémoire risquent d’être endommagées. N’insérez ni ne retirez le périphérique USB immédiatement après la mise sous ou hors tension du système. Ceci peut endommager les données en mémoire. Pioneer ne peut être tenu responsable pour toute perte ou dommage des données présentes sur la mémoire flash USB.

Exécution de Home Media Gallery 1 Appuyez sur HMG. Le menu Home Media Gallery apparaît sur l’écran. 2 Sélectionnez “Navigateur Médias”, “USB”, “Liste de Lecture HMG” ou “Configuration HMG”. Mettez l’option en surbrillance avec les touches fléchées, puis appuyez sur ENTER. Pour revenir à l’écran précédent, appuyez sur RETURN. Pour quitter Home Media Gallery, appuyez sur EXIT ou HMG.

Utilisation du navigateur de médias Lorsque vous sélectionnez le navigateur de médias, le dernier menu de serveur sélectionné apparaît automatiquement sur l’écran. Lorsqu’un seul serveur est détecté, le système se connecte automatiquement à ce serveur. Vous pouvez également utiliser le Menu TOOLS pour choisir un autre serveur ou sélectionner manuellement un serveur dans la Liste Serveurs. L’affichage passe automatiquement à la Liste Serveurs s’il n’y a pas de serveurs détectés précédemment. 1 Appuyez sur HMG. Le menu Home Media Gallery apparaît sur l’écran. 2 Sélectionnez “Navigateur Médias”. Mettez l’option en surbrillance avec les touches fléchées, puis appuyez sur ENTER. L’écran Liste Serveurs apparaît en fonction du réglage. Sélectionnez un serveur sur la Liste Serveurs. La configuration des fichiers/dossiers peut varier suivant le serveur sélectionné. Film Musique Photos Fichiers utilisateur

(Exemple d’écran) 3 Sélectionnez le dossier souhaité pour naviguer ou le fichier/ données à lire. 4 Appuyez sur ENTER pour afficher l’écran suivant. L’écran suivant apparaît. Pour revenir à l’écran précédent, appuyez sur RETURN. Pour quitter Home Media Gallery, appuyez sur EXIT ou HMG. Remarque • Le démarrage de Navigateur Médias dépend de l’option sélectionnée dans “Connex. Auto” (page 84). L’écran apparaît après la sélection d’un serveur dans la liste des serveurs.

Navigation dans les fichiers et dossiers d’un périphérique USB De la même façon que pour la navigation dans les serveurs multimédia, sélectionnez le fichier souhaité d’un périphérique sur l’écran des périphériques USB pour démarrer le lecteur correspondant. Suivez les étapes ci-dessous pour en savoir plus. 1 Appuyez sur HMG. Le menu Home Media Gallery apparaît sur l’écran. 2 Sélectionnez “USB”. Mettez l’option en surbrillance avec les touches fléchées, puis appuyez sur ENTER. L’écran Liste Appareils USB apparaît. Sélectionnez le périphérique. Cet écran n’apparaît pas lorsque vous utilisez un périphérique à un seul répertoire (mémoire flash USB).

USB A Navigateur Médias

USB B USB USB C Liste de Lecture HMG USB D Configuration HMG USB E USB F USB G 15

PDP-LX609H.book Page 73 Wednesday, April 9, 2008 3:08 PM Utilisation avec un autre appareil

3 Sélectionnez le dossier souhaité pour naviguer ou le fichier/ données à lire. 4 Appuyez sur ENTER pour afficher l’écran suivant. L’écran suivant apparaît. Pour revenir à l’écran précédent, appuyez sur RETURN. Pour quitter Home Media Gallery, appuyez sur EXIT ou HMG.

Remarque • L’écran Liste Appareils USB apparaît lorsque vous utilisez un lecteur multicartes ou plusieurs mémoires flash. Le cas échéant, sélectionnez le périphérique contenant les données désirées.

Les options d’affichage de l’écran sont : Liste, Miniature ou Liste Vignet. Appuyez sur TOOLS puis sélectionnez “Changer Affichage” dans le menu TOOLS pour choisir une option dans l’écran affiché. Les options sont disponibles pour les menus Film, Musique et Photo. Écran Liste (Exemples d’écran)

Élément actuellement sélectionné

Nombre total d’éléments

Barre de défilement (affichée lors de pages consécutives)

Icône ou miniature de l’élément sélectionné (s’il est obtenu)

Menu TOOLS Pour passer du menu actuel à une autre option, le menu TOOLS à l’écran offre des raccourcis vers les sélections disponibles même pendant que vous regardez une émission. Pour afficher le menu, appuyez sur TOOLS de la télécommande. Les menus présentés dans cette section diffèrent, selon le menu actuellement sélectionné (voir page 78).

Répéter A-B Recherche Heure

3 1 Menus sélectionnés (mis en surbrillance au centre de la barre de menu) 2

Sous-menu (s’il est disponible)

Sous-menu (s’il est disponible)

PDP-LX609H.book Page 74 Wednesday, April 9, 2008 3:08 PM

Utilisation avec un autre appareil

Liste de lecture HMG Chaque catégorie (Vidéo, musique et photo) a cinq différentes listes de lecture dans lesquelles vous pouvez enregistrer un maximum de 100 fichiers. La Liste de Lecture HMG peut contenir des fichiers de son et d’image sélectionnés dans “Navigateur médias”. Pour éditer une liste de lecture, utilisez le Menu TOOLS. 1 Appuyez sur HMG. Le menu Home Media Gallery apparaît sur l’écran. 2 Sélectionnez “Liste de Lecture HMG”. Mettez l’option en surbrillance avec les touches fléchées, puis appuyez sur ENTER. 3 Sélectionnez une catégorie dans “Film”, “Musique” ou “Photos”. Film Musique Photos

Affichage des fichiers vidéo sur le téléviseur à écran plat Lorsque vous sélectionnez une séquence vidéo à partir du menu de serveur sur l’écran Navigateur Médias, le lecteur vidéo démarre automatiquement. Sélectionnez la catégorie, le dossier ou l’appareil pour accéder au sous-menu contenant le fichier ou le contenu souhaité. L’écran du lecteur vidéo apparaît quand vous sélectionnez un fichier vidéo à partir de la Liste de lecture HMG, de la même façon que vous sélectionneriez un fichier dans le serveur.

Éléments d’écran Les informations suivantes apparaissent automatiquement sur l’écran pendant quelques secondes au démarrage du lecteur vidéo ou au changement du statut de lecture (avec la télécommande par exemple). Si vous appuyez sur la touche p ou si vous sélectionnez des informations sur le menu TOOLS, les informations apparaissent également.

Sélectionnez la liste désirée dans Liste Lecture 1 à Liste Lecture 5.

5 Sélectionnez les données désirées. Ce menu peut être affiché comme un écran Liste, Miniature ou Liste Vignet. Appuyez sur TOOLS puis sélectionnez “Changer Affichage” à partir du Menu TOOLS. 6 Appuyez sur ENTER pour lire les données. Pour revenir à l’écran précédent, appuyez sur RETURN. Pour quitter Home Media Gallery, appuyez sur EXIT ou HMG.

1 9 Pendant le mode de répétition A-B (Informations sur les données) 1

(Statut du lecteur) 4 Statut du lecteur (icône du statut, informations sur le statut, durée actuelle/durée totale)

Mode de lecture aléatoire

Mode de répétition A-B PDP-LX609H.book Page 75 Wednesday, April 9, 2008 3:08 PM Utilisation avec un autre appareil

Touche(s) utilisée(s) Fonction

Touche(s) utilisée(s) Fonction

TOOLS Voir Utilisation du menu TOOLS à la page 78

ENTER Lit le contenu.

RETURN Arrête le lecteur vidéo et revient à l’écran précédent (Liste/Miniature/Liste Vignet.)

Voir Utilisation du menu TOOLS à la page 78

TOOLS Voir Utilisation du menu TOOLS à la page 78

TOOLS Voir Utilisation du menu TOOLS à la page 78

TOOLS Voir Utilisation du menu TOOLS à la page 78

TOOLS Voir Utilisation du menu TOOLS à la page 78

Avance rapide pendant la lecture. Chaque pression change la vitesse d’avance rapide. Pour interrompre l’avance rapide, appuyez sur ENTER. Le mode de lecture normale est rétabli.

Remarque: Suivant le contenu, cette fonction peut ne pas être prise en charge. Avance (15 sec.)

Saute 15 secondes vers l’avant et reprend la lecture ou reste en pause s’il l’était déjà

Saute 15 secondes vers l’arrière et reprend la lecture ou reste en pause s’il l’était déjà

TOOLS Voir Utilisation du menu TOOLS à la page 78

Ajout à la TOOLS Liste de

Lecture HMG Voir Utilisation du menu TOOLS à la page 78

répétition A-B Voir Utilisation du menu TOOLS à la page 78

Retour rapide pendant la lecture. Chaque pression change la vitesse de retour rapide. Pour interrompre le retour rapide, appuyez sur ENTER. Le mode de lecture normale est rétabli. Avance au ralenti pendant la pause. Chaque pression change la vitesse du ralenti. Pour interrompre l’avance au ralenti, appuyez sur ENTER. Le mode de lecture normale est rétabli.

Guide des touches du lecteur vidéo

• Suivant le type de serveur ou la version utilisée, certaines fonctions peuvent ne pas être prises en charge. • Suivant le contenu ou le logiciel du serveur, une erreur peut se produire au niveau des informations relatives au temps pendant la lecture. • Suivant le contenu, certaines fonctions peuvent ne pas être prises en charge.

Par le biais de l’interface USB, vous pouvez lire un contenu obtenu par une caméra vidéo numérique compatible avec le format H.264/ AVC. Suivez les étapes ci-dessous. 1 Insérez la mémoire flash USB contenant les données dans un lecteur de carte à connecter au téléviseur à écran plat. La liste des dossiers/contenus du périphérique USB apparaît sur l’écran. Reportez-vous au mode d’emploi fourni avec l’appareil pour la connexion et le réglage. 2 Sélectionnez une liste de dossiers/contenus. Mettez l’option en surbrillance avec les touches fléchées, puis appuyez sur ENTER. 3

Sélectionnez les données désirées. Remarque • Certaines données peuvent ne pas être lues ou il peut se produire un court décalage entre le son et l’image selon le fichier. • Tous les fichiers (y compris les fichiers édités) ne sont pas pris en charge par le lecteur vidéo. • Les données stockées peuvent ne pas apparaître dans le dossier “Raccourci” selon l’emplacement de sauvegarde sur le support mémoire. • En outre, les données peuvent ne pas être lues correctement selon le lecteur de carte USB utilisé.

PDP-LX609H.book Page 76 Wednesday, April 9, 2008 3:08 PM

Utilisation avec un autre appareil

Lecture des fichiers musicaux sur le téléviseur à écran plat Lorsque vous sélectionnez une séquence musicale à partir du menu de serveur (sur l’écran Navigateur Médias ou à partir de l’écran Liste Appareils USB), le lecteur audio démarre automatiquement. Sélectionnez la catégorie, le dossier ou l’appareil pour accéder au sous-menu contenant le fichier ou le contenu souhaité. L’écran du lecteur de musique apparaît quand vous sélectionnez un fichier musical à partir de la liste de lecture HMG, de la même façon que vous sélectionneriez un fichier dans le serveur. Après avoir lu une séquence musicale une fois, le lecteur audio continue de lire le contenu comme musique de fond jusqu’à ce que vous arrêtez la lecture, quittez Home Media Gallery ou démarrez la lecture d’un contenu autre qu’une photo.

Guide des touches du lecteur audio Mode

Touche(s) utilisée(s) Fonction

ENTER Reproduit le fichier sélectionné.

Maintenez enfoncée  pour lancer l’avance rapide. En mode Avance rapide, appuyez sur  pour changer la vitesse de lecture. Pour interrompre l’avance rapide, appuyez sur ENTER. Le mode de lecture normale est rétabli.

Maintenez enfoncée  pour lancer le retour rapide. En mode Retour rapide, appuyez sur  pour changer la vitesse de lecture. Pour interrompre le retour rapide, appuyez sur ENTER. Le mode de lecture normale est rétabli.

Artistes : XXXXX Albums : XXXXX XXXXXX.mp3 Morceau Précédent

Icône de vignette Lecteur audio/image de jaquette

Les informations suivantes et le statut de lecture apparaissent sur l’écran du lecteur audio.

Pendant le mode de répétition A-B Fr

Sélectionne le contenu suivant

Sélectionne le contenu précédent

TOOLS Voir Utilisation du menu TOOLS à la page 78

Ajout à la TOOLS Liste de

Lecture HMG Voir Utilisation du menu TOOLS à la page 78

TOOLS Voir Utilisation du menu TOOLS à la page 78

répétition A-B Voir Utilisation du menu TOOLS à la page 78

TOOLS Voir Utilisation du menu TOOLS à la page 78

TOOLS Voir Utilisation du menu TOOLS à la page 78

Aléatoire YYYY/MM/DD

Informations sur l’artiste/album

Mode de lecture aléatoire

Statut du lecteur (icône du statut, informations sur le statut, durée actuelle/durée totale)

Barre de progression

Mode de répétition A-B

Remarque • Suivant le contenu, certains fichiers peuvent ne pas être reproduits correctement. • Suivant le type de serveur ou la version utilisée, certaines fonctions peuvent ne pas être prises en charge. • La lecture continue même quand vous appuyez sur RETURN pour passer de l’écran du lecteur à l’écran précédemment sélectionné.

PDP-LX609H.book Page 77 Wednesday, April 9, 2008 3:08 PM Utilisation avec un autre appareil

Affichage des fichiers de photos sur le téléviseur à écran plat

Touche(s) utilisée(s)

Rotation (sens des aiguilles d’une montre)

TOOLS Fait pivoter l’image de 90o dans le sens des aiguilles d’une montre. Chaque fois que vous appuyez sur la touche l’angle de rotation change de 90o entre 90o, 180o, 270o et 0o. (Voir Utilisation du menu TOOLS à la page 78)

Changer la musique de fond

Change la musique de fond pendant qu’elle est lue

TOOLS Voir Utilisation du menu TOOLS à la page 78

Ajout à la TOOLS Liste de

Lecture HMG Voir Utilisation du menu TOOLS à la page 78

TOOLS Voir Utilisation du menu TOOLS à la page 78

TOOLS Voir Utilisation du menu TOOLS à la page 78

TOOLS Voir Utilisation du menu TOOLS à la page 78

3 Date (Statut du lecteur) 4 Statut du lecteur (icône du statut, informations sur le statut, numéro actuel/ numéro total)

Lecteur audio TOOLS Voir Utilisation du menu TOOLS à la page 78

TOOLS Voir Utilisation du menu TOOLS à la page 78

Voir Utilisation du menu TOOLS à la page 78

Mode de lecture aléatoire

TOOLS Voir Utilisation du menu TOOLS à la page 78

Lorsque vous sélectionnez une photo à partir du menu de serveur sur l’écran Navigateur Médias ou de l’appareil USB, le lecteur photo démarre automatiquement. Les données sélectionnées sont affichées en plein écran quand vous appuyez sur ENTER. Sélectionnez la catégorie, le dossier ou l’appareil pour accéder au sous-menu contenant le fichier ou le contenu souhaité. Si vous sélectionnez un fichier photo à partir de Liste de Lecture HMG, l’écran du lecteur photo apparaît de la même façon que si vous sélectionniez un fichier sur le serveur.

Éléments d’écran Les informations suivantes apparaissent automatiquement sur l’écran pendant quelques secondes au démarrage du lecteur photo ou au changement du statut de lecture (avec la télécommande par exemple). Si vous appuyez sur la touche p ou si vous sélectionnez des informations sur le menu TOOLS, les informations apparaissent également.

Nom de l'album Lecture

(Informations sur les données) 1 Nom de l’album 2

Guide des touches du lecteur photo Remarque Mode

Touche(s) utilisée(s)

ENTER Affiche une photo ou démarre un diaporama

RETURN Arrête le lecteur et retourne à l’écran précédent (Liste/ Miniature/Liste Vignet.)

PAUSE ENTER Arrête momentanément le diaporama

Déplacement  du fichier vers l’avant

Affiche le fichier photo suivant

Déplacement  d’un fichier vers l’arrière

Affiche le fichier photo précédent

• Suivant le type de serveur ou la version utilisée, certaines fonctions peuvent ne pas être prises en charge. • Suivant le contenu, certains fichiers peuvent ne pas être reproduits correctement même s’ils sont d’un format pris en charge.

PDP-LX609H.book Page 78 Wednesday, April 9, 2008 3:08 PM

Utilisation avec un autre appareil

Utilisation du menu TOOLS Appuyez sur la touche TOOLS de la télécommande pour ouvrir le menu TOOLS. Divers modes de lecture et d’affichage peuvent être sélectionnés à partir du menu. Les rubriques de menu sélectionnables diffèrent en fonction du menu actuellement sélectionné. Pour les détails sur les composants de l’écran du menu TOOLS, reportez-vous à “Menu TOOLS” à la page 73.

M. à J. Dernière Information Utilisez cette fonction pour mettre à jour la liste de serveurs actuellement sélectionnée sur l’écran. Cette option est disponible sur l’écran Liste Serveurs (connecté/non connecté). 1 Appuyez sur TOOLS tout en affichant la Liste Serveurs. Le menu TOOLS apparaît à l’écran. 2 Sélectionnez “M. à J. Dernière Information” dans le menu TOOLS. Mettez l’option en surbrillance avec les touches fléchées, puis appuyez sur ENTER. Les informations sur le serveur connecté sont mises à jour. Pour quitter le menu, appuyez sur RETURN.

Supprimer Serveur Vous pouvez supprimer le ou les serveurs qui ne peuvent pas être sélectionnés sur l’écran Liste Serveurs à partir de la liste. Cette option est disponible sur l’écran Liste Serveurs (serveur non connecté). 1 Appuyez sur TOOLS alors que le curseur est sur le serveur déconnecté sur l’écran Liste Serveurs. Le menu TOOLS apparaît à l’écran. 2 Sélectionnez ”Supprimer Serveur” dans le menu TOOLS. Un écran “Supprimer Serveur” apparaît. 3 Sélectionnez “Oui” puis appuyez sur ENTER. La suppression du serveur est terminée. Pour annuler avant la fin, sélectionnez “Non”.

Liste Appareils USB Suivez les instructions ci-dessous pour ouvrir l’écran Liste Appareils USB. Cette option est disponible sur l’écran Liste de dossiers/contenus (USB). 1 Appuyez sur TOOLS. Le menu TOOLS apparaît à l’écran. 2 Sélectionnez “Liste Appareils USB” dans le menu TOOLS. L’écran “Liste Appareils USB” apparaît et indique les périphériques USB actuellement raccordés.

Affichage Détaillé Sélectionnez cette option pour afficher les informations détaillées sur le contenu actuel sélectionné. Cette option est disponible sur les écrans Navigateur Médias, Liste de lecture (Film/Musique/ Photos) et Liste de dossiers/contenus. 1 Appuyez sur TOOLS. Le menu TOOLS apparaît à l’écran. 2 Sélectionnez “Affichage Détaillé” dans le menu TOOLS. Les informations détaillées apparaissent. Si vous appuyez sur RETURN les informations disparaissent. L’écran précédent réapparaît.

Arranger Vous pouvez trier les données d’un dossier ou d’une liste de données. Cette option est disponible sur les écrans Navigateur Médias et Liste de dossiers/contenus. Cette fonction n’est pas disponible pour les dossiers ou contenus présents sur un périphérique USB. 1 Appuyez sur HMG. Le menu Home Media Gallery apparaît sur l’écran. 2 Sélectionnez le dossier souhaité et/ou le contenu dans le navigateur de médias. Mettez l’option en surbrillance avec les touches fléchées, puis appuyez sur ENTER. 3 Appuyez sur TOOLS puis sélectionnez “Arranger” dans le menu TOOLS. Un écran de dialogue “Arranger“ apparaît. Arranger Condition

4 Sélectionnez “Titre”, “Numéro de Piste”, “Genre”, “Artistes” ou “Date” pour “Condition”. 5 Sélectionnez “De Bas En Haut” ou “De Haut En Bas” pour “Ordre”. 6 Sélectionnez “Début” sur l’écran de dialogue “Arranger”. Le tri démarre d’après votre sélection et les résultats du tri sont affichés. Pendant le tri, vous pouvez sélectionnez les données à reproduire. Pour retourner à l’écran de tri, appuyez sur RETURN pendant la lecture. Pour annuler le mode de tri, appuyez sur RETURN.

Ent. Favoris L’inscription de Home Media Gallery dans les Favoris (menu TOOLS) permet d’accéder à l’écran supérieur Home Media Gallery tout en regardant la télévision ou d’autres émissions. Cette option est disponible sur l’écran Home Media Gallery. 1 Appuyez sur TOOLS. Le menu TOOLS apparaît à l’écran. 2 Sélectionnez “Dans Favoris” et “Marche”, puis appuyez sur ENTER. L’inscription est terminée. Pour retirer ”Home “Media Gallery” des Favoris, sélectionnez “Arrêt”.

Remarque • L’écran “Sélectionnez un ordre de tri.” peut être affiché lors de la navigation dans les catégories de musique. • Suivant le serveur utilisé, le tri peut ne pas être disponible. • Suivant le serveur utilisé, les sous-menus disponibles pour Condition varient.

PDP-LX609H.book Page 79 Wednesday, April 9, 2008 3:08 PM Utilisation avec un autre appareil

1 Appuyez sur HMG. Le menu Home Media Gallery apparaît sur l’écran. 2 Sélectionnez le dossier souhaité et/ou le contenu dans le navigateur de médias. Mettez l’option en surbrillance avec les touches fléchées, puis appuyez sur ENTER. 3

4 Sélectionnez “Rechercher” dans le menu TOOLS. Un écran de dialogue “Rechercher” apparaît. Rechercher Condition

1 Appuyez sur HMG. Le menu Home Media Gallery apparaît sur l’écran. 2 Sélectionnez “Navigateur Médias” ou “USB” dans le menu. Mettez l’option en surbrillance avec les touches fléchées, puis appuyez sur ENTER. 3 Sélectionnez un dossier contenant des photos. Mettez le dossier en surbrillance avec les touches fléchées, puis appuyez sur ENTER. L’écran Miniature est affiché (suivant le réglage, l’écran Liste Vignet. ou Liste est affiché). 4 Sélectionnez le fichier de photos désiré. Les photos sélectionnées sont affichées en plein écran. 5 Appuyez sur TOOLS. 6 Sélectionnez une option de diaporama. Un écran de dialogue “Diaporama“ apparaît. 7 Sélectionnez “Arrêt”, “Aléatoire”, “Évanouis.”, “Bal. Trans.”, “Stores Horiz.”, “Ap./Dis. Cad.”, “Panoramique” ou “Scénique” pour “Effet”. 8 Sélectionnez “Arrêt” ou “Marche” pour “Monochrome”. 9 Sélectionnez “3 Secondes”, “5 Secondes”, “10 Secondes”, “15 Secondes”, “30 Secondes” ou “60 Secondes” pour “Intervalle”.

La fonction Rechercher intégrée au téléviseur à écran plat offre un moyen pratique de trouver des éléments figurant sur la liste de dossiers/contenus. Cette fonction n’est pas disponible pour les dossiers ou contenus présents sur un périphérique USB. Il vous suffit de saisir un mot à rechercher pour que le résultat apparaisse à l’écran. Pour lancer une recherche, suivez les instructions cidessous. Cette option est disponible sur les écrans Navigateur Médias et Liste de dossiers/contenus.

5 Sélectionnez “Titre”, “Genre” ou “Artistes” pour “Condition”, ou entrez un “Mot clé”. Appuyez sur ENTER dans le menu Mot clé pour afficher le clavier virtuel à l’écran.

6 Tapez le mot sur le clavier virtuel. Reportez-vous à Désignation des chaînes de télévision à la page 32 pour en savoir plus sur les opérations. 7 Sélectionnez “OK” sur le clavier virtuel pour ouvrir l’écran de dialogue Rechercher et masquer le clavier. Pour annuler la saisie par mot clé, sélectionnez “Annuler”. 8 Sélectionnez “Début” sur l’écran de dialogue “Rechercher”. La recherche démarre d’après le mot saisi et les résultats de la recherche apparaissent sur l’écran. Pendant la recherche, vous pouvez sélectionnez les données à reproduire. Pour retourner à l’écran de recherche, appuyez sur RETURN pendant la lecture. Pour annuler le mode de recherche, appuyez sur RETURN. Remarque • Suivant le serveur utilisé, la recherche peut ne pas être disponible. • Suivant le serveur utilisé, les sous-menus disponibles pour Condition varient.

Diaporama Sélectionnez le fichier de photos de votre choix pour afficher une image fixe, puis appuyez sur ENTER pour lancer le diaporama. Après le démarrage d’un diaporama, appuyer sur ENTER permet d’alterner entre la lecture et la pause. Cette option est disponible sur les écrans Navigateur Médias, Liste de dossiers/contenus et Lecteur photo. Vous pouvez configurer le lecteur photo pour qu’il lise un diaporama avec une musique de fond (BGM) et différents effets visuels. Pour lancer un diaporama, suivez les instructions ci-dessous.

10 Sélectionnez “Arrêt” ou “Marche” pour “Aléatoire”. Pour en savoir plus, reportez-vous à “Aléatoire” à la page 82. 11 Sélectionnez l’option désirée pour “Mode Lecture”. Sélectionnez “Simple”, “Répéter”, “Tout Répéter” ou “Tous”. Pour en savoir plus, reportez-vous à “Mode de lecture” à la page 80. 12 Sélectionnez “Musique Fond”. Sélectionnez la musique dans la Liste Lecture 1 à Liste Lecture 5 ou sur le périphérique USB. 13 Sélectionnez Début. Le diaporama démarre et les photos du dossier sont affichées automatiquement une par une. Pour afficher le fichier photo suivant manuellement, appuyez sur . Pour afficher le fichier photo précédent manuellement, appuyez sur . 14 Appuyez sur ENTER pour arrêter le diaporama. Le lecteur photo est mis en PAUSE. 15 Appuyez de nouveau sur ENTER pour reprendre le diaporama. Pour annuler le diaporama et arrêter le lecteur photo, appuyez sur RETURN pendant la lecture. L’écran précédent réapparaît. Remarque • Après le réglage du temps pour l’intervalle, un temps plus long que celui préréglé peut être pris car le temps pour l’intervalle signifie le temps écoulé jusqu’à ce que Home Media Gallery démarre l’obtention de l’image suivante. Les commandes par touche peuvent ne pas fonctionner pendant l’obtention de l’image suivante.

PDP-LX609H.book Page 80 Wednesday, April 9, 2008 3:08 PM

Utilisation avec un autre appareil

Ajout à la Liste de Lecture HMG Remarque

Home Media Gallery contient la fonction “Liste de Lecture HMG” – une liste de lecture intégrée qui vous permet de marquer vos fichiers vidéo, de musique et photo favoris à partir du réseau. Vous pouvez enregistrer, éditer et trier un maximum de 100 fichiers dans chaque liste de lecture. Cette option est disponible sur les écrans Navigateur Médias, Liste de dossiers/contenus, Lecteur vidéo, Lecteur audio et Lecteur photo.

• Le Home Media Gallery peut mémoriser les serveurs précédemment connectés. Au démarrage de Navigateur Médias, les serveurs disponibles sont automatiquement recherchés et connectés. • Si aucun serveur précédemment connecté ne peut être détecté ou si un serveur est en mode de veille, le nom du serveur apparaît en gris. • Dans certains cas, vous pouvez arriver à démarrer un serveur multimédia s’il est compatible avec “Wake On LAN”. Sélectionnez le serveur et appuyez sur ENTER pour transmette une commande “Wake On LAN” au serveur sélectionné. • Lorsque “Wake On LAN” est programmé pour allumer le serveur, celui-ci doit être prêt et les réglages nécessaires déjà effectués.

1 Pendant la navigation ou la lecture, sélectionnez le fichier à ajouter à la Liste de Lecture HMG. 2

3 Sélectionnez “Ajouter à Liste Lecture HMG” dans le menu TOOLS. Un écran de dialogue “Ajouter à Liste Lecture HMG” apparaît. 4 Sélectionnez une liste de lecture. Appuyez sur / pour effectuer une sélection parmi les listes de lecture 1 à 5. Ajouter à Liste Lecture HMG Ajouter à

Mode de lecture Cette option est disponible sur les écrans Lecteur vidéo, Lecteur audio et Lecteur photo. Choisissez un mode de lecture (Répéter, Simple, etc.) lors de la lecture de fichiers aux contenus multiples. 1

5 Sélectionnez “OK”. Pour sélectionner d’autres listes de lecture, répétez les opérations des étapes 2 à 5. Le fichier est ajouté à la liste de lecture sélectionnée. Le nombre du Total change au fur et à mesure que vous ajoutez du contenu à la liste de lecture. Pour annuler l’opération, appuyez sur RETURN.

Sélectionner Serveur Lorsqu’un ou plusieurs serveurs sont raccordés au sein du réseau, vous pouvez passer d’un serveur à l’autre. Cette option est disponible sur les écrans Navigateur Médias et Liste de dossiers/ contenus. 1

2 Sélectionnez “Sélectionner Serveur”. La liste des serveurs est affichée.

Pendant la lecture d’un contenu, appuyez sur TOOLS.

2 Sélectionnez “Mode Lecture” dans le menu TOOLS. Sélectionnez “Simple”, “Répéter”, “Tout Répéter” ou “Tous”. “Simple”: Lit le contenu sélectionné une seule fois “Répéter”: Reproduit répétitivement le fichier sélectionné. “Tout Répéter”: Lit répétitivement tout le contenu du dossier sélectionné en ordre (Lors de la lecture du dernier contenu est terminé, le premier contenu est lu de nouveau) “Tous”: Lit tout le contenu du dossier sélectionné en ordre une seule fois

Changer Nom Vous pouvez changer le nom de la Liste Lecture 1 à Liste Lecture 5 dans la Liste de Lecture HMG. Pour éditer, suivez la procédure cidessous. Cette option est disponible sur l’écran Liste de lecture (Film/Musique/Photos). 1 Appuyez sur TOOLS alors que cinq listes de lecture sur la Liste Lecture HGM sont à l’écran. 2 Sélectionnez “Changer Nom” dans le menu TOOLS. Le clavier virtuel apparaît. Nom Liste de Lecture

Serveur 01 Serveur 02 Serveur 03 Serveur 04

(Exemple d’écran) 3 Sélectionnez le serveur souhaité. L’écran passe au Navigateur Médias sur le serveur sélectionné.

3 Tapez le nouveau nom. Reportez-vous à Désignation des chaînes de télévision à la page 32 pour en savoir plus sur les opérations.

PDP-LX609H.book Page 81 Wednesday, April 9, 2008 3:08 PM Utilisation avec un autre appareil

4 Sélectionnez OK” après avoir saisi le nouveau nom sur le clavier virtuel. Le clavier virtuel disparaît et la liste de lecture nouvellement nommée apparaît.. Si vous sélectionnez Annuler, la saisie est interrompue et l’entrée du nom annulée.

Recherche heure La fonction Recherche heure permet de lire le contenu à partir de l’heure prédéfinie. Cette option est disponible sur les écrans Lecteur vidéo et Lecteur audio. 1

Pendant la lecture d’un contenu, appuyez sur TOOLS.

2 Sélectionnez “Recherche Heure” dans le menu TOOLS. Un écran de dialogue “Recherche heure” apparaît.

1 Appuyez sur TOOLS. Le menu TOOLS apparaît à l’écran. 2 Sélectionnez “Changer Affichage” dans le menu TOOLS. Sélectionnez l’option d’écran parmi Liste, Miniature ou Liste Vignet. Menu TOOLS Lecteur de Musique Ajouter à Liste Lecture HMG Liste Vignet.

Changer Affichage : Liste

Sélectionnez cette option pour commuter l’écran de liste entre Miniature et Liste Vignet. Cette option est disponible sur les écrans Liste de lecture (Film/Musique/Photos) et Liste de dossiers/ contenus.

3 Entrez l’heure (heure, minute et/ou seconde) à laquelle avancer. Entrez l’heure et les minutes pour un fichier vidéo ou les minutes et les secondes pour un fichier audio. Utilisez /ou les touches 0 à 9 (si une icône de touche numérique apparaît). Appuyez sur / pour sélectionner les heures et les minutes (fichier vidéo) ou les minutes et les secondes (fichier audio). 4 Sélectionnez “Début” puis appuyez sur ENTER. La vidéo (musique) est lue à partir de l’heure réglée. Pour annuler la Recherche heure, appuyez sur RETURN.

• Suivant le contenu ou le logiciel du serveur, cette fonction peut ne pas être prise en charge. • Suivant le contenu ou le logiciel du serveur, une erreur peut se produire au niveau des informations relatives au temps.

Image Sélectionnez cette option pour ajuster la qualité de limage. Cette option est disponible sur les écrans Lecteur vidéo et Lecteur photo.

1 Appuyez sur TOOLS. Le menu TOOLS apparaît à l’écran.

2 Sélectionnez “Image” dans le menu TOOLS. L’écran de réglage d’image apparaît. Pour les rubriques de réglage, voir Réglages de base de l’image à la page 35. 3 Appuyez sur RETURN pour fermer l’écran de réglage. L’écran de lecture normale réapparaît.

Sélectionnez cette option pour ajuster la qualité du son. Cette option est disponible sur les écrans Lecteur vidéo, Lecteur audio et Lecteur photo.

1 Appuyez sur TOOLS. Le menu TOOLS apparaît à l’écran. Dossier 2

2 Sélectionnez ”Son” dans le menu TOOLS. L’écran de réglage du son apparaît. Pour les rubriques de réglage, voir Réglages du son à la page 40. 3 Appuyez sur RETURN pour fermer l’écran de réglage. L’écran de lecture normale réapparaît.

PDP-LX609H.book Page 82 Wednesday, April 9, 2008 3:08 PM

Utilisation avec un autre appareil

Sup. de Liste Lecture HMG Sélectionnez cette option pour afficher les informations sur le statut du contenu actuellement lu. Cette option est disponible sur les écrans Lecteur vidéo et Lecteur photo.

Vous pouvez supprimer le contenu de la liste de lecture HMG. Cette option est disponible sur l’écran Liste de contenus (Liste de lecture).

1 Appuyez sur TOOLS. Le menu TOOLS apparaît à l’écran.

1 Déplacez le curseur sur le contenu à supprimer dans la Liste Lecture HMG.

2 Sélectionnez “Information” dans le menu TOOLS. Un écran d’information (comme le statut de lecture) apparaît. Si vous appuyez sur p, l’écran d’information apparaît également. L’écran disparaît automatiquement après un certain temps.

2 Appuyez sur TOOLS. Le menu TOOLS apparaît à l’écran.

3 Sélectionnez “Sup. de Liste Lecture HMG” dans le menu TOOLS. Un écran de dialogue “Sup. de Liste Lecture HMG” apparaît.

Utilisez cette option pour passer à une source audio si le contenu en cours de lecture comporte plusieurs sources audio (un contenu multilingue par exemple). Cette option est disponible sur l’écran Lecteur vidéo.

4 Sélectionnez “Oui” pour retirer le fichier. L’écran de dialogue disparaît et le fichier sélectionné est supprimé de la Liste Lecture HGM. Pour annuler, sélectionnez “Non”.

1 Appuyez sur TOOLS. Le menu TOOLS apparaît à l’écran.

Mode de répétition A-B

2 Sélectionnez “Audio” dans le menu TOOLS. Si vous appuyez sur / L, R ou L+R sera sélectionné. Si le contenu comprend plusieurs sources audio, vous pouvez sélectionner L, R ou L+R pour chaque source. Après avoir validé le réglage, appuyez sur RETURN.

Lecteur audio Si vous souhaitez chanter la musique de fond sur un autre écran que l’écran de lecture du contenu musical, utilisez cette option pour aller à l’écran de lecture du contenu musical. Cette option n’est disponible que lorsque la musique est lue sur un écran autre que Lecteur vidéo et Lecteur audio. Cette option est disponible sur les écrans Navigateur Médias, Liste de dossiers/contenus, USB, Liste Lecture HMG, Liste de lecture et Lecteur photo. 1 Appuyez sur TOOLS. Le menu TOOLS apparaît à l’écran. 2 Sélectionnez “Lecteur de Musique” dans le menu TOOLS. L’écran Lecteur audio apparaît. Après avoir validé le réglage, appuyez sur RETURN. L’écran précédent réapparaît.

La fonction de répétition A-B est disponible uniquement pendant la lecture normale sur le Lecteur vidéo ou Lecteur audio. Suivez les instructions ci-dessous pour régler la répétition. 1

3 Appuyez sur ENTER à l’endroit où vous souhaitez débuter la répétition. 4 Appuyez de nouveau sur ENTER à l’endroit où vous souhaitez terminer la répétition. L’état du lecteur apparaît sur l’écran et l’icône du mode de répétition A-B change. La partie sélectionnée du contenu est reproduite répétitivement. Pour retourner au mode normal, appuyez TOOLS et sélectionnez “Arrêt” pendant le mode de répétition A-B. Remarque • Si l’affichage à l’écran ne correspond pas à l’état du lecteur, il se peut qu’un mauvais fonctionnement se soit produit. Arrêtez la lecture, puis essayez de nouveau l’opération.

Déplacer Vous pouvez changer l’ordre utilisé dans la liste de lecture HMG. Cette option est disponible sur l’écran Liste de contenus (Liste de lecture). 1 Déplacez le curseur sur le contenu à déplacer dans la Liste Lecture HMG. 2 Appuyez sur TOOLS. Le menu TOOLS apparaît à l’écran. 3

Sélectionnez ”Déplacer” dans le menu TOOLS.

4 Appuyez sur / pour déplacer les données vers le haut ou le bas, puis appuyez sur ENTER. La modification est terminée et l’écran “Déplacer” se ferme.

Pendant la lecture d’un contenu, appuyez sur TOOLS.

2 Sélectionnez “Répéter A-B” dans le menu TOOLS. Le menu TOOLS apparaît à l’écran.

Aléatoire Utilisez cette option pour changer l’ordre de la liste de fichiers et pour les lire au hasard. Cette option est disponible sur les écrans Lecteur vidéo, Lecteur audio et Lecteur photo. 1 Pendant la lecture d’un contenu, appuyez sur TOOLS. Le menu TOOLS apparaît à l’écran. 2

Sélectionnez “Aléatoire” dans le menu TOOLS.

3 Sélectionnez “Marche”. La lecture répétée aléatoire démarre. Pour annuler le mode aléatoire, appuyez sur TOOLS et sélectionnez “Arrêt”. Remarque • Le mode de lecture répétée aléatoire est uniquement disponible pour le contenu en mode de lecture répétée (sauf lorsque “Simple” est sélectionné).

PDP-LX609H.book Page 83 Wednesday, April 9, 2008 3:08 PM Utilisation avec un autre appareil

Rotation Utilisez cette option pour faire pivoter une image de 90°. Cette option est disponible sur l’écran Lecteur photo. 1 Pendant l’affichage d’un contenu photo, appuyez sur TOOLS. Le menu TOOLS apparaît à l’écran.

Remarque • L’angle de rotation sélectionné affecte uniquement l’image actuellement affichée. • Le réglage par défaut (0º) est rétabli quand vous déplacez et affichez les données sur un écran différent.

Configuration HMG Utilisez l’option Configuration HMG pour la Configuration Réseau, Connex. Auto et Réglages Par Défaut. Configuration Réseau Connex. Auto

1 Appuyez sur HMG. Le menu Home Media Gallery apparaît sur l’écran. 2 Sélectionnez “Configuration HMG” dans le menu. Mettez l’option en surbrillance avec les touches fléchées, puis appuyez sur ENTER. 3 Sélectionnez “Configuration Réseau”, “Connex. Auto” et “Réglages Par Défaut”.

Configuration Réseau

Utilisez cette option pour agrandir la photo affichée. Cette option est disponible sur l’écran Lecteur photo.

Sélectionnez l’acquisition automatique ou manuelle de l’adresse IP, ou dans le cas de l’acquisition manuelle, renseignez l’adresse IP et le masque de sous-réseau.

1 Pendant l’affichage d’un contenu photo, appuyez sur TOOLS. Le menu TOOLS apparaît à l’écran. 2

Sélectionnez “Zoom” dans le menu TOOLS.

3 Appuyez sur / pour sélectionnez “Marche” ou “Arrêt” puis appuyez sur ENTER. Si vous sélectionnez “Marche”, la photo apparaîtra toujours agrandie. L’image affichée diffère selon la photo: Si le ratio d’aspect de la photo est plus long que 16:9, elle apparaît complètement étirée vers l’horizontale des deux côtés avec les bords en haut et en bas coupés. Si le ratio d’aspect de la photo est plus large que 16:9, elle apparaît complètement étirée vers la verticale en haut et en bas avec les bords droit et gauche coupés. Une icône “zoom” apparaît à l’écran. 4 En mode Zoom, faites défiler les photos avec les touches fléchées. Appuyez sur  ou  si le ratio d’aspect de la photo est plus long que 16:9, ou sur  ou  si le ratio d’aspect de la photo est plus large que 16:9. Appuyer sur RETURN ou ENTER permet d’annuler le mode de zoom et revenir à l’écran normal. Remarque • La fonction Zoom est désactivée si la photo est au format 16:9.

2 Sélectionnez “Rotation” dans le menu TOOLS. À chaque pression sur la touche ENTER, l’image affichée pivote d’un quart de tour dans le sens des aiguilles d’une montre. Elle bascule de 90º, 180º, 270º ou 0º.

Automatique : Pour réaliser la procédure, DHCP doit être activé sur votre serveur ou routeur. 1

Sélectionnez “Acq. IP Auto.”.

2 Sélectionnez “Oui”. Pour quitter Home Media Gallery, appuyez sur EXIT ou HMG. Manuel : Avant le réglage, vérifiez votre serveur multimédia pour connaître l’adresse IP et les informations sur le masque de sous-réseau. 1

Sélectionnez “Acq. IP Auto.”.

3 Sélectionnez la boîte de l’option de réglage. Utilisez  ou  pour mettre en surbrillance l’option (Adresse IP ou Masque de sous-réseau), puis appuyez sur ENTER. Il est inutile d’entrer des valeurs pour “Pas. par Déf.” et “Serveur DNS”. 4 Entrez les paramètres souhaités en utilisant les touches 0 à 9. Masque de sous-réseau (tel que 255.255.255.0) Entrez les mêmes nombres que vous avez vérifiés. Adresse IP (telle que 192.168.201.***) : Entrez les mêmes nombres que vous avez utilisés dans le serveur multimédia (ordinateur, etc.) utilisé. Pour ***, entrez trois chiffres (0 - 254) qui n’ont pas été utilisés pour les connexions réseau. Utilisez  ou  pour mettre en surbrillance une autres zone de saisie. 5 Appuyez sur ENTER dans la boîte de l’option de réglage après que l’entrée est terminée. Répétez les étapes 3 à 4 pour terminer les réglages nécessaires. Pour quitter Home Media Gallery, appuyez sur EXIT ou HMG.

PDP-LX609H.book Page 84 Wednesday, April 9, 2008 3:08 PM

Utilisation avec un autre appareil

Message de l’écran de dialogue

Configurez Connex. Auto to “Marche” or “Arrêt” pour vous connecter automatiquement au dernier serveur connecté. Suivez les étapes ci-dessous pour la sélection.

La lecture a échoué. (001)

Aucun détail n’est disponible pour l’erreur

Une erreur de communication Aucun détail s’est produite. (100) supplémentaire n’est disponible pour l’erreur

Pas de réponse du serveur. (101)

Un dépassement de temps s’est produit parce qu’il n’y a eu aucune réponse du serveur

Déconnecté du réseau. (102)

Les câbles sont déconnectés

Réponse du serveur indiquant Réponse incorrecte du serveur qu’il est impossible de répondre. (103)

Échec lecture contenu. (300)

Ce format n’est pas supporté. Un fichier non pris en (301) charge a été sélectionné

Échec authentification. (500)

Échec de l’obtention de l’autorisation DRM

Échec authentification. (501)

Échec de l’obtention de l’autorisation DRM

Échec authentification. Contrôler routeur, hub et autres appareils de réseau. (502)

Échec de l’obtention de l’autorisation DRM

Échec authentification. L’avis de copyright de ce fichier est peut-être invalide. (503)

Échec de l’obtention de l’autorisation DRM

Échec authentification. (504)

Échec de l’obtention de l’autorisation WMDRM

Échec authentification. Contrôler routeur, hub et autres appareils de réseau. (505)

Échec de l’obtention de l’autorisation WMDRM

Échec authentification. Le Échec de l’obtention de nbre max. d’appareils d’accès l’autorisation WMDRM dépend du serveur. (506)

Échec authentification. La Échec de l’obtention de licence de ce fichier est peut- l’autorisation WMDRM être invalide. Recevoir la licence du serveur. (507)

Échec authentification. (508)

1 Sélectionnez “Connex. Auto”. Utilisez  ou  pour modifier le réglage. Si vous sélectionnez “Marche”, l’écran accède au dernier serveur. Si le serveur est en veille, un WOL (“Wake On LAN”) est activé pour allumer le dernier serveur connecté. Si vous sélectionnez “Arrêt”, une liste de serveurs apparaît sur l’écran. “Wake on LAN (WOL)” fonctionne pour mettre sous tension le dernier serveur connecté si le serveur est compatible WOL et est en mode d’attente ou en mode de veille, puis l’écran de Media Navigator apparaît. Pendant que WOL est activé, un écran de dialogue apparaît. Si le serveur n’est pas compatible WOL ou si la fonction WOL échoue, un dialogue apparaît sur l’écran Liste Serveurs. Pour quitter Home Media Gallery, appuyez sur EXIT ou HMG.

Réinitialisation aux valeurs par défaut Pour réinitialiser les options entrées pour la fonction Home Media Gallery à leurs valeurs par défaut, suivez les étapes ci-dessous. 1

2 Sélectionnez “Configuration HMG”. Mettez l’option en surbrillance avec les touches fléchées, puis appuyez sur ENTER. 3

Sélectionnez “Réglages Par Défaut”.

4 Sélectionnez “Oui”. La configuration est terminée puis l’écran Home Media Gallery réapparaît. Pour quitter Home Media Gallery, appuyez sur EXIT ou HMG.

Autres fonctions utiles Économiseur d’écran Pendant la navigation, l’économiseur d’écran démarre automatiquement si aucune activité n’est détectée pendant environ cinq minutes. Toutefois, pendant la lecture d’un film ou d’un diaporama, le téléviseur empêche l’économiseur d’écran d’apparaître. Appuyer sur n’importe quelle touche permet d’annuler l’économiseur d’écran. Ignorer l’économiseur d’écran n’a pas d’incidence sur le raccordement d’un périphérique USB. Remarque • Appuyer p pour afficher l’état du lecteur ou le guide des touches avant que l’économiseur entre en service peut entraîner une rémanence d’image.

Un fichier non pris en charge a été sélectionné

Erreur d’autorisation autre que celle ci-dessus

Important Important • N’affichez pas l’état du lecteur ou le guide des touches pendant une période prolongée lors de la lecture d’une séquence vidéo ou d’un diaporama afin d’éviter une rémanence d’image éventuelle.

• Afficher des images dans Home Media Gallery pendant une période prolongée peut causer une rémanence d’image.

PDP-LX609H.book Page 85 Wednesday, April 9, 2008 3:08 PM Utilisation avec un autre appareil

Adresse MAC (Media Access Control)

Passerelle par défaut

Une adresse attachée au port de chaque appareil en réseau avec une adresse IP. L’adresse MAC est du type “00:e0:36:01:23:xx” et ne peut pas être changée.

Serveur DHCP (Dynamic Host Configuration Protocol) Mécanisme pour affecter les adresses IP aux clients-hôtes. Dans la plupart des cas, un routeur à haut débit sert de serveur DHCP dans un réseau local.

DLNA (Digital Living Network Alliance) Le logo autorisé DLNA permet aux consommateurs de reconnaître facilement les produits compatibles avec le nouveau standard pour les réseaux informatiques locaux et les autres périphériques numériques, tel qu’il est défini par les directives d’interopérabilité DLNA. Il permet de profiter des données musicales, vidéo, etc. à partir de divers périphériques sur un réseau local. Cet appareil est compatible avec les données musicales, photo et vidéo et est basé sur les directives d’interopérabilité d’appareils en réseau domestique DLNA – élargie : octobre 2006 (v1.5). Cet appareil peut être utilisé pour reproduire des données musicales, photo et vidéo se trouvant sur un serveur compatible DLNA connecté par un câble réseau. La DLNA (Digital Living Network Alliance) est dédiée à la simplification du partage de données numériques, telles que la musique, les photos et les séquences vidéo numériques parmi parmi des produits électroniques de grande consommation et des ordinateurs connectés en réseau. En établissant une plateforme d’interopérabilité basée sur une norme ouverte de l’industrie, la DLNA offre des directives de conception technique que les compagnies peuvent utiliser pour mettre au point des produits numériques domestiques qui partagent des données à travers un réseau local avec fil ou sans fil.

Serveur DNS (Domain Name Service) Un serveur DNS est un serveur qui détermine les adresses des ordinateurs en réseau sur Internet. Le serveur échange l’adresse IP et l’adresse Internet, et l’adresse Internet et l’adresse IP.

Ethernet Une technologie de réseau d’ordinateur pour réseau local (LAN). Le téléviseur à écran plat prend en charge le format 100BASE-TX.

Adresse IP (protocole Internet) Un numéro unique utilisé par chaque appareil pour être identifié et communiquer avec les autres appareils sur un réseau utilisant le protocole standard Internet tel que “192.168.1.xxx”. Aucun numéro en double n’est autorisé dans le même réseau.

Câble réseau Un câble avec une fiche modulaire à huit broches à chaque extrémité, différente d’une fiche téléphonique qui ne possède que quatre broches. Un câble droit est utilisé lors de la connexion du téléviseur à écran plat à un réseau local via un concentrateur. Un câble croisé est utilisé lors de la connexion directe à un ordinateur. Utilisez des câbles réseau de catégorie 5 (CAT-5).

Appareils Mass Storage Class Le standard fournit une interface à divers périphériques de stockage, tels que des mémoires flash USB et des appareils photo numériques.

PTP (Picture Transfer Protocol) Un protocole permettant le transfert d’images et la manipulation d’appareils photo numériques par le biais d’une connexion USB. Les appareils photo numériques les plus récents et d’autres appareils prennent en charge le protocole PTP, ce qui permet un transfert d’images par le biais d’une connexion directe.

La passerelle par défaut est un nœud sur un réseau informatique qui sert de point d’accès à un autre réseau. Une passerelle par défaut (d’un serveur ou d’un routeur, par exemple) est utilisée pour faire suivre tout trafic qui n’est pas adressé à une station située à l’intérieur du sous-réseau local.

Masque de sous-réseau Utilisé pour déterminer le réseau lorsque l’adresse IP est segmentée en plusieurs parties. Elle est de la forme “255.255.255.0”. Dans la plupart des cas, le masque de sous-réseau est affecté automatiquement par le serveur DHCP.

UPnP (Universal Plug and Play) Architecture pour la connectivité en réseau pair à pair d’appareils de tout facteur de forme. Elle est conçue pour apporter une connectivité facile à utiliser, flexible et normalisée pour des réseaux ad-hoc ou autonomes que ce soit à la maison, dans une petite entreprise, des espaces publics, ou connectés à Internet.

USB (Universal Serial Bus) USB fourni un bus série standard pour la connexion d’appareils, tels que des ordinateurs. Le téléviseur à écran plat prend en charge la norme Mass Storage Class et les périphériques PTP (Picture Transfer Protocol).

Windows Media Connect Microsoft Windows Media Connect est une nouvelle technologie pour distribuer des données musicales, photo et vidéo stockées sur un ordinateur avec Windows XP installé vers un système stéréo d’un téléviseur. En utilisant cette technologie vous pouvez reproduire des fichiers qui se trouvent sur l’ordinateur à partir de divers appareils n’importe où dans votre maison.

Windows Media DRM Windows Media DRM est une technologie de protection des droits d’auteur mise au point par Microsoft Corporation. Elle permet aux FAI de distribuer par Internet des données musicales, vidéo et d’autres supports numériques dans un format protégé et chiffré.

Windows Media Player Application gratuite de lecture de médias numériques fournie par Microsoft et utilisée pour la lecture de fichiers audio, vidéo et image sur un ordinateur.

Windows Media Player 11 La fonction de Windows Media Connect a été intégrée à cette version de Windows Media Player. Après l’installation de Windows Media Player 11, Windows Media Connecte ne fonctionnera pas. Voir le site Web de Microsoft pour en savoir plus.

PDP-LX609H.book Page 86 Wednesday, April 9, 2008 3:08 PM

Utilisation avec un autre appareil

Commande d’un autre appareil avec le boîtier de télécommande fourni Avec le boîtier de télécommande fourni, vous pouvez commander un autre appareil connecté: terminal (STB), lecteur de DVD, graveur de DVD/HDD (DVR), lecteur BD ou magnétoscope (VCR). Pour utiliser cette fonction, il vous faut d’abord prérégler le boîtier de télécommande fourni avec le code de fabrique de l’appareil à commander. Quand vous voulez commander cet appareil, appuyez sur SELECT du boîtier de télécommande pour sélectionner le mode qui y correspond; la sélection se fait parmi TV, STB, DVD/DVR et VCR. Sur le boîtier de télécommande, les témoins correspondants indiquent le mode actuellement sélectionné.

Remarque • Si vous n’effectuez aucune opération pendant environ une minute alors qu’un témoin de mode clignote, la procédure de préréglage de code est annulée. • Si vous entrez un code qui ne se trouve pas dans la liste du tableau, un témoin de mode clignote rapidement pendant environ une seconde puis clignote comme avant. • Pour quitter la procédure de préréglage de code en cours alors qu’un témoin de mode clignote, vous pouvez appuyer sur SELECT du boîtier de télécommande. • Les codes de fabrique par défaut pour les modes STB, DVD/DVR et VCR sont, respectivement, “000”, “100” et “500”.

Codes de fabrique • Certains appareils de la liste du tableau risquent de ne pas pouvoir être commandés, partiellement ou totalement, avec le boîtier de télécommande fourni. STB

• Quand vous voulez commander un lecteur BD, sélectionnez le mode DVD/DVR.

Préréglage des codes de fabrique 1 Appuyez sur SELECT du boîtier de télécommande pour sélectionner le mode, STB, DVD/DVR ou VCR, qui correspond à l’appareil à commander. 2 Après vous être assuré que le témoin du mode précédemment sélectionné s’éteint, tenez SELECT enfoncée puis appuyez sur 1 du boîtier de télécommande. Le témoin de mode correspondant clignote. 3 Utilisez les touches 0 à 9 pour taper un code de fabrique à trois chiffres. Pour identifier un code adéquat, voir la liste des codes de fabrique. Le témoin de mode s’allume pendant environ une seconde puis s’éteint; le préréglage du code de fabrique est alors terminé.

PIONEER 1 (valeur par défaut)

PIONEER 1 (valeur par défaut)

PDP-LX609H.book Page 87 Wednesday, April 9, 2008 3:08 PM Utilisation avec un autre appareil

PIONEER 1 (valeur par défaut)

Utilisation avec un autre appareil

Touches de commande de terminal (STB) En mode STB, les touches du boîtier de télécommande fonctionnent comme indiqué ci-après.

0à9 Fonctionnent comme les touches numériques.

GUIDE Appuyez sur cette touche pour afficher l’écran de guide d’émission.

P +/P – Appuyez sur ces touches pour accorder sur une chaîne de numéro supérieur ou inférieur.

EXIT Appuyez sur cette touche pour quitter l’écran de menu d’émission ou l’écran de guide d’émission.

ENTER Appuyer sur cette touche pour activer la fonction sélectionnée. /// Appuyez sur ces touches pour sélectionner les éléments sur l’écran de menu d’émission ou l’écran de guide d’émission.

MENU Appuyez sur cette touche pour afficher l’écran de menu d’émission.

SOURCE a Sert à mettre le terminal en service ou hors service.

INFO Appuyez sur cette toute pour afficher les informations sur l’émission courante.

RETURN Quand l’écran de menu d’émission est affiché, appuyer sur cette touche pour rétablir l’écran immédiatement précédent.

PDP-LX609H.book Page 89 Wednesday, April 9, 2008 3:08 PM Utilisation avec un autre appareil

Touches de commande du lecteur de DVD, graveur de DVD En mode DVD/DVR, les touches du boîtier de télécommande fonctionnent comme indiqué ci-après.

0à9 Fonctionnent comme les touches numériques. 2 DVD TOP MENU Quand on appuie sur cette touche, le menu supérieur de DVD apparaît. 3 P +/P – (Graveur de DVD/HDD (DVR) uniquement) Appuyez sur ces touches pour changer la chaîne du tuner intégré au graveur de DVD/HDD (DVR). 4 ENTER Appuyer sur cette touche pour activer la fonction sélectionnée. /// Appuyer sur ces touches pour sélectionner les paramètres sur l’écran de menu de DVD. 5 MENU Appuyez sur cette touche pour afficher le menu de DVD. 6 F (Pause/Arrêt sur image) Commande la pause et l’arrêt sur image. 7 ● (Enregistrement) (Graveur de DVD/HDD (DVR) uniquement) Démarre l’enregistrement. 8 T (Recherche Chapitre) Chaque pression sur cette touche donne une recul jusqu’au début du chapitre précédent. 9 U (Recherche Chapitre) Chaque pression sur cette touche donne une avance jusqu’au début du chapitre suivant. 10 SOURCE a Met le lecteur de DVD ou le graveur de DVD/HDD (DVR) sous ou hors tension. 11 TOOLS (lecteur DB Pioneer uniquement) Appuyez sur cette touche pour afficher le menu TOOLS. 12 RETURN Quand le menu de DVD est affiché, appuyez sur cette touche pour rétablir l’écran immédiatement précédent. 13 ■ (Arrêt) Appuyez sur cette touche pour arrêter la lecture ou l’enregistrement. Avec certains lecteurs de DVD ou graveurs de DVD/HDD (DVR), une double pression sur cette touche peut donner lieu à l’ouverture du plateau porte-disque. 14 I (Lecture) Démarre la lecture. 15 V (Balayage) Appuyez sur cette touche pour obtenir une avance rapide. 16 S (Balayage) Appuyez sur cette touche pour obtenir un recul rapide. 17 HDD(Graveur de DVD/HDD (DVR) uniquement) Appuyez sur cette touche pour sélectionner le disque dur (HDD) pour la lecture ou l’enregistrement. 18 DVD (Graveur de DVD/HDD (DVR) uniquement) Appuyez sur cette touche pour sélectionner le DVD pour la lecture ou l’enregistrement. 7, 13 REC STOP (Graveur de DVD/HDD (DVR) uniquement) Appuyez sur ● et ■ en même temps pour arrêter l’enregistrement. Cette opération ne fonctionne que pour les graveurs de DVD/HDD (DVR) Pioneer et Sony. Remarque • Vous pouvez commander commander un lecteur BD dans le mode DVD/DVR. • Le lecteur de DVD, le graveur de DVD/HDD (DVR) et le lecteur BD peuvent pas être sélectionnés en même temps.

PDP-LX609H.book Page 90 Wednesday, April 9, 2008 3:08 PM

Utilisation avec un autre appareil

Touches de commande de magnétoscope En mode VCR, les touches du boîtier de télécommande fonctionnent comme indiqué ci-après.

0à9 Fonctionnent comme les touches numériques.

P +/P – Appuyez sur ces touches pour sélectionner les chaînes du tuner de télévision intégré au magnétoscope.

F (Pause/Arrêt sur image) Commande la pause et l’arrêt sur image.

● (Enregistrement) Démarre l’enregistrement.

SOURCE a Met le magnétoscope sous ou hors tension.

■ (Arrêt) Arrête la lecture.

I (Lecture) Démarre la lecture.

V (Avance rapide) Avance rapidement la bande et assure la recherche d’une image.

S (Rembobinage) Rembobine la bande et permet la recherche d’image.

Utilisation de la commande HDMI Avec le boîtier de télécommande du téléviseur à écran plat, vous pouvez actionner des appareils Pioneer tels qu’un enregistreur, un lecteur, un système AV ou un convertisseur HD, qui prennent en charge les fonctions de commande HDMI. Les fonctions de commande HDMI comprennent la lecture de contenu en utilisant le panneau de commande sur écran du téléviseur à écran plat, l’enregistrement d’une émission de télévision pendant la visualisation, l’enregistrement programmé en utilisant une liste d’émissions sur l’enregistreur connecté, et la confirmation d’enregistrement programmé mémorisé dans l’enregistreur. Pour plus de détails, voir le tableau ci-dessous. Remarque • La fonction Commande HDMI (Cmde HDMI) mentionnée dans le mode d’emploi et sur le produit est désignée par le nom de function KURO LINK sur le web et dans les catalogues. • Le nombre maximum d’appareils qui peuvent être connectés et actionnés avec le boîtier de télécommande du téléviseur à écran plat est comme suit: enregistreur x 2, lecteur x 2, système AV ou convertisseur HD x 1. • La totalité des opérations des appareils n’est pas toujours disponible pour les fonctions de la commande HDMI.

Fonctions de la commande HDMI Description

Sélection de langue d’affichage

L’information sur la langue Enregistreur/ d’affichage de menu est lecteur transférée à l’enregistreur ou au lecteur connecté au téléviseur à écran plat. Pour en savoir plus, voir le mode d’emploi accompagnant l’enregistreur ou le lecteur.

système AV Le récepteur/amplificateur peut Système AV aussi être actionné avec le boîtier de télécommande du téléviseur à écran plat (volume, mode surround et sélection d’entrée de la prise HDMI)

Mise en service L’enregistreur connecté peut Enregistreur être mis en service en même temps que le téléviseur à écran plat. Enregistreur/ Le téléviseur à écran plat peut lecteur être mis en service quand l’enregistreur ou le lecteur connecté est mis en service et que des images sont envoyées au téléviseur à écran plat. Mise hors service

L’appareil connecté peut être Enregistreur/ mis hors service en même lecteur/ temps que le téléviseur à écran système AV plat

Commande de convertisseur

HD Un convertisseur HD peut aussi Convertisseur être connecté et commandé HD (Pour plus de détails, voir page 95)

Appareils utilisables

La source d’entrée adéquate est Enregistreur/ automatiquement sélectionnée lecteur et le contenu est lu sur le téléviseur à écran plat quand vous appuyez sur la touche de lecture de l’appareil connecté

Commande sur L’enregistreur/lecteur peut être Enregistreur/ commandé sur écran ou avec le lecteur écran boîtier de télécommande du téléviseur à écran plat (lecture, arrêt, avance/recul rapides, etc.) Enregistrement L’émission que l’on est en train de Enregistreur d’une émission regarder peut être enregistrée en utilisant le boîtier de télécommande de télévision du téléviseur à écran plat Enregistreur Enregistrement Enregistrement programmé en utilisant une liste d’émissions se programmé trouvant dans l’enregistreur connecté

Appareils utilisables

Utilisation des fonctions de la commande HDMI

• Appuyez sur i+/– ou e pour régler le volume du système AV. • Appuyez sur , , , , ENTER, RETURN ( ) ou sur les touches de couleur (ROUGE, VERT, JAUNE, BLEU) ou les touches TOOLS pour utiliser les fonctions telles que navigateur disque et guide électronique de programmes (EPG) sur l’enregistreur ou le lecteur connecté.

Contrôle de Le programme Enregistreur d’enregistrement mémorisé programme d’enregistrement dans l’enregistreur peut être affiché et contrôlé sur l’écran en utilisant le boîtier de télécommande du téléviseur à écran plat

PDP-LX609H.book Page 92 Wednesday, April 9, 2008 3:08 PM

Utilisation de la commande HDMI Pour un lecteur Remarque

Panneau de commande sur écran Pour un système AV Change le mode surround dans l’ordre 2 Change la source d’entrée dans Commande HDMI l’ordre inverse **** 5 3 Change le mode surround dans SURROUND+ 1 6 l’ordre inverse INPUTINPUT+ 4 Ferme le panneau de commande 2 pour repasser au menu de 7 SURROUND3 commande HDMI Sort. 5 Affiche le numéro de modèle de l’appareil connecté 4 6 Change la source d’entrée dans l’ordre 7 Rien Appuyez sur  ou  du boîtier de télécommande du téléviseur à écran plat pour changer le mode surround dans l’ordre ou dans l’ordre inverse, ou sur  ou  pour changer la source d’entrée dans l’ordre ou dans l’ordre inverse. Une pression sur HDMI CONTROL ferme le panneau de commande pour retourner au menu de commande HDMI. 1

Remarque • Vous ne pouvez pas actionner l’enregistreur/le lecteur quand vous appuyez sur  ou  pour changer la source d’entrée pendant la marche. Pour reprendre l’opération, retournez au menu de commande HDMI et sélectionnez de nouveau la fonction souhaitée. Pour un enregistreur Commande HDMI

Saute les annonces publicitaires Recul rapide Arrête la lecture Ferme le panneau de commande pour repasser au menu de commande HDMI Affiche le numéro de modèle de l’appareil connecté Avance rapide Démarre la lecture

Appuyez sur  ou  du boîtier de télécommande du téléviseur à écran plat pour sélectionner le mode recul rapide ou avance rapide, sur  pour sauter les annonces publicitaires ou sur  pour arrêter la lecture. Une pression sur ENTER démarre la lecture et une pression sur HDMI CONTROL ferme le panneau de commande pour retourner au menu de commande HDMI.

Affiche le menu de disque DVD ou le menu pop-up de disque Bluray du lecteur **** 5 2 Recul rapide MENU 1 3 Arrête la lecture 6 4 Ferme le panneau de commande 2 pour repasser au menu de 3 commande HDMI Sort. 5 Affiche le numéro de modèle de 7 l’appareil connecté 4 6 Avance rapide 7 Démarre la lecture Appuyez sur  ou  du boîtier de télécommande du téléviseur à écran plat pour sélectionner le mode recul rapide ou avance rapide, sur  pour afficher le menu de disque DVD ou le menu pop-up de disque Blu-ray du lecteur, ou sur  pour arrêter la lecture. Une pression sur ENTER démarre la lecture et une pression sur HDMI CONTROL ferme le panneau de commande pour retourner au menu de commande HDMI. 1

• Lors de l’utilisation des fonctions de la commande HDMI, agissez sur le boîtier de télécommande en le dirigeant vers le capteur (t) qui est placé à la partie inférieure droite de la façade du téléviseur à écran plat. • Sauf pour les fonctions “Mise hors service” et “Sélection langue affichage”, vous ne pouvez pas utiliser simultanément plusieurs prises HDMI au dos du téléviseur à écran plat.

Commande HDMI PDP-LX609H.book Page 93 Wednesday, April 9, 2008 3:08 PM Utilisation de la commande HDMI Connexions pour la commande HDMI Connexion d’un enregistreur de DVD T T W W Vue de dos

Quand vous faites des changements dans les connexions entre le téléviseur à écran plat et le matériel qui prend en charge les fonctions de commande HDMI ou les réglages pour “Rég. cmde HDMI”, procédez de la façon suivante: 1 Mettez le téléviseur à écran plat et tous les appareils connectés en service. 2 Vérifiez que le réglage dans “Réglage entrée” pour “Rég. cmde HDMI” est correctement entré suivant les appareils connectés. Vérifiez aussi les réglages relatifs à la commande HDMI dans les appareils connectés. 3 Passez aux prises d’entrée HDMI auxquelles les appareils sont connectés pour contrôler si le son et les images sont correctement sortis et affichés. 4 Essayez de mettre le téléviseur à écran plat hors tension, puis de nouveau sous tension.

Connexion d’un amplificateur AV/enregistreur de DVD/

lecteur BD T T W W Câble compatible HDMI (câble HDMI portant la marque HDMI)

Enregistreur de DVD Stéréo Câble audio stéréo Câble optique pour signaux numériques

Ampli AV Câble compatible HDMI (câble HDMI portant la marque HDMI)

Lecteur BD Câble compatible HDMI (câble HDMI portant la marque HDMI)

Enregistreur de DVD Remarque • Le nombre maximum d’appareils qui peuvent être connectés et actionnés avec le boîtier de télécommande du téléviseur à écran plat est comme suit: enregistreur x 2, lecteur x 2, système AV ou convertisseur HD x 1. • Lors de la connexion d’un système AV ou d’un convertisseur HD, veillez à le mettre et à le connecter entre le téléviseur à écran plat et l’enregistreur ou le lecteur. • Ne connectez pas un système AV qui ne prend pas en charge les fonctions de commande HDMI entre le téléviseur à écran plat et un enregistreur/lecteur, sinon les fonctions de commande HDMI ne fonctionneront pas correctement. • Lors de la connexion d’un système AV qui ne prend pas en charge les fonctions de commande HDMI et un lecteur/ enregistreur qui les prend en charge au téléviseur à écran plat, connectez le système AV à la prise DIGITAL OUT et à la prise AUDIO OUT du téléviseur à écran plat avec un câble numérique optique et un câble audio stéréo, et le lecteur/enregistreur à la prise HDMI avec un câble compatible HDMI (voir l’illustration de la page 94). Prière de noter que les signaux entrés par les prises HDMI ne seront pas sortis par la prise DIGITAL OUT. • Les fonctions de commande HDMI risquent de ne pas fonctionner correctement si vous n’utilisez pas un câble HDMI compatible avec la Spécification HDMI.

PDP-LX609H.book Page 94 Wednesday, April 9, 2008 3:08 PM

Utilisation de la commande HDMI T T W W Réglage de la commande HDMI Sélection de la prise d’entrée Afin de pouvoir utiliser les fonctions de commande HDMI, sélectionnez la prise HDMI à laquelle l’appareil externe est connecté.

Appuyez sur HOME MENU.

Sélectionnez “Installation” (/ puis ENTER).

Sélectionnez “Options” (/ puis ENTER).

Sélectionnez “Rég. cmde HDMI” (/ puis ENTER).

Câble numérique optique câble Stéréo Câble audio stéréo

Enregistreur de DVD Test arrêt

• Après avoir fait les connexions, entrez le réglage dans “Réglage entrée” pour “Rég. cmde HDMI”. Veillez à ce que le réglage soit entré pour chaque prise d’entrée HDMI à laquelle un appareil est connecté. • Vous ne pouvez pas connecter et utiliser un système AV et un convertisseur HD en même temps. • Des réglages dans les appareils connectés sont aussi nécessaires pour utiliser les fonctions de commande HDMI. Pour plus de détails, voir le mode d’emploi fourni avec les appareils connectés. • Quand un enregistreur est connecté, il est automatiquement mis en service en même temps que le téléviseur à écran plat pour faciliter l’enregistrement. • Quand l’image d’un lecteur BD/DVD ou d’un enregistreur de DVD connecté via un système AV compatible avec commande HDMI est sélectionnée pour s’afficher sur l’écran secondaire en mode 2 écrans ou image dans l’image, l’écran secondaire devient noir sans afficher d’image. • Pour de plus amples informations sur les appareils qui prennent en charge les fonctions de commande HDMI, reportez-vous au site Web Pioneer (voir au dos de couverture).

Sélectionnez “Réglage entrée” (/ puis ENTER).

6 Sélectionnez “ENTRÉE1” , “ENTRÉE3” ou “ENTRÉE4” (/ puis ENTER). Seul l’appareil qui prend en charge la commande HDMI et qui est connecté via la prise d’entrée sélectionnée est disponible pour les fonctions de commande HDMI. 7

Appuyez sur HOME MENU pour quitter le menu. Remarque • Si vous avez sélectionné “Activer” pour “Convertisseur HD”, aucune entrée de réglage n’est nécessaire dans “Réglage entrée”. • “ENTRÉE1” ou “ENTRÉE3” ne peut être sélectionné que lorsque “Activer” a été sélectionné pour le menu “Entrée HDMI” (voir Activation de la prise HDMI à la page 66). • Si vous avez sélectionné “Arrêt” à l’étape 6, un message “Opérations impossibles. Vérifiez le réglage de la commande HDMI.” apparaît quand on appuie sur HDMI CONTROL du boîtier de télécommande. • Si vous actionnez un appareil compatible HDMI en utilisant une prise HDMI autre que la prise sélectionnée dans “Réglage entrée”, un mauvais fonctionnement peut se produire. Lors de la connexion à toute prise HDMI autre que la prise sélectionnée dans “Réglage entrée”, veillez à entrer les réglages de l’appareil externe de manière que la fonction de commande HDMI soit inopérante.

Sélection de la commande de mise hors service Vous pouvez sélectionner si l’appareil connecté est mis hors service en même temps que le téléviseur à écran plat. (le réglage par défaut est “Marche”) 1 Répétez les étapes 1 à 4 de la partie Sélection de la prise d’entrée. 2

Sélectionnez “Cmde arrêt” (/ puis ENTER).

Sélectionnez “Marche” (/ puis ENTER).

Appuyez sur HOME MENU pour quitter le menu.

PDP-LX609H.book Page 95 Wednesday, April 9, 2008 3:08 PM Utilisation de la commande HDMI Remarque • La fonction “Cmde arrêt” est valide pour les appareils connectés à n’importe laquelle des prises HDMI au dos du téléviseur à écran plat.

Sélection de la préparation de mise en service

1 Répétez les étapes 1 à 4 de la partie Sélection de la prise d’entrée. 2

Sélectionnez “Prêt mse e. m.” (/ puis ENTER).

Sélectionnez “Marche” (/ puis ENTER).

Appuyez sur HOME MENU pour quitter le menu.

Sélection du maintien de l’état du son Vous pouvez sélectionner si le son continue d’être émis du système AV Pioneer connecté quand le téléviseur à écran plat est sous tension. (le réglage par défaut est “Arrêt”) 1 Répétez les étapes 1 à 4 de la partie Sélection de la prise d’entrée. 2

Sélectionnez “Garder état son” (/ puis ENTER).

Sélectionnez “Marche” (/ puis ENTER).

Appuyez sur HOME MENU pour quitter le menu.

Sélection du convertisseur HD Le convertisseur HD est un sélecteur d’entrée HDMI qui va être commercialisé par Pioneer. Il possède des prises d’entrée HDMI et analogique qui prennent en charge les fonctions de commande HDMI. Quand le mode convertisseur HD est sélectionné, vous pouvez sélectionner les prises d’entrée du convertisseur en utilisant le boîtier de télécommande du téléviseur à écran plat. La qualité de l’image et du son peut aussi être réglée pour chaque prise d’entrée sur le convertisseur HD. Pour plus de détails sur la sélection du mode convertisseur HD, voir la partie suivante: (le réglage par défaut est “Désactiver”) 1 Répétez les étapes 1 à 4 de la partie Sélection de la prise d’entrée. 2

Sélectionnez “Convertisseur HD” (/ puis ENTER).

Sélectionnez “Activer” (/ puis ENTER).

Appuyez sur HOME MENU pour quitter le menu.

Mode convertisseur HD En mode convertisseur HD, les fonctions et menus particuliers au convertisseur HD sont disponibles comme suit: InfoBanner En mode convertisseur HD, une bannière d’info apparaît quand une des prises d’entrée (INPUT 1 à INPUT 5) est sélectionnée. L’affichage de prise d’entrée, suivi de “Convertisseur HD”, à la partie supérieure de l’écran est pour le convertisseur HD connecté. ENTRÉE3

Convertisseur HD Sélection d’entrée pour le convertisseur HD En mode convertisseur HD, vous pouvez sélectionner “ENTRÉE1” à “ENTRÉE5” sur le convertisseur HD en utilisant INPUT 1 à INPUT 5 du boîtier de télécommande ou INPUT se trouvant sur le côté gauche du téléviseur à écran plat. Téléchargement de réglage de menu En mode convertisseur HD, les réglages des menus suivants pour “ENTRÉE1” à “ENTRÉE5” du téléviseur à écran plat sont transférés à “ENTRÉE1” à “ENTRÉE5” du convertisseur HD connecté: • Réglages de qualité d’image dans “Image” • Réglages du son dans “Son” • Réglages liés à HDMI dans “Entrée HDMI” pour “Options” Comme pour le téléviseur à écran plat, ces réglages peuvent être changés pour chacune des entrées “ENTRÉE1”, “ENTRÉE2”, “ENTRÉE3”, “ENTRÉE4” et “ENTRÉE5” sur le convertisseur HD. Si vous quittez le mode convertisseur HD après avoir modifié les réglages, les réglages modifiés sont transférés à chaque entrée du téléviseur à écran plat.

Vous pouvez sélectionner si le son continue d’être émis du système AV Pioneer connecté quand le téléviseur à écran plat est sous tension. (le réglage par défaut est “Marche”)

Remarque • Pour utiliser le mode convertisseur HD, un convertisseur HD Pioneer est nécessaire. Pour les dernières informations sur le convertisseur HD, reportez-vous au site Web Pioneer (voir le dos de couverture). • Lors de l’utilisation d’un convertisseur HD, il vous faut aussi entrer le réglage sur le convertisseur HD. Pour en savoir plus, voir le mode d’emploi fourni avec le convertisseur HD. • Ne sélectionnez pas “Activer” dans le menu “Convertisseur HD” si vous n’utilisez pas de convertisseur HD. • Quand vous sélectionnez “Activer” pour le menu “Convertisseur HD”, veillez à connecter le convertisseur HD à la prise INPUT 4 du téléviseur à écran plat. • En mode convertisseur HD, seuls les signaux vidéo et audio qui sont entrés à partir de “ENTRÉE1” à ”ENTRÉE5” sur le convertisseur HD connecté à la prise INPUT 4 du téléviseur à écran plat seront affichés et sortis. Ne connectez pas d’appareils autres qu’un décodeur à INPUT 1 à INPUT 3 ou INPUT 5. Lors de la connexion d’un décodeur, veillez à utiliser la prise INPUT 1 sur le téléviseur à écran plat. (Voir Sélection d’une entrée décodeur à la page 32 et Connexion d’un décodeur à la page 61.) • Vous ne pouvez pas connecter et utiliser un système AV et un convertisseur HD en même temps. • Lorsque vous utilisez le convertisseur HD et un appareil enregistreur/lecteur connecté, sélectionnez toujours l’entrée à l’aide du menu de commande HDMI. La sélection de l’entrée avec INPUT 1 à INPUT 5 du boîtier de télécommande ou avec INPUT située sur la gauche du téléviseur à écran plat empêchera l’appareil enregistreur/lecteur de fonctionner. • En mode convertisseur HD, ne connectez pas d’appareil à INPUT 6 du convertisseur HD. Vous ne pouvez pas sélectionner INPUT 6 sur le convertisseur HD.

Utilisation de la commande HDMI Test de mise en/hors service

T T W W Vous pouvez contrôler si la fonction de mise en/hors service est effective entre le téléviseur à écran plat et l’appareil connecté. 1 Répétez les étapes 1 à 4 de la partie Sélection de la prise d’entrée.

2 Sélectionnez “Test marche” ou “Test arrêt” (/ puis ENTER). Quand divers appareils sont connectés aux prises HDMI, une liste des appareils apparaît. 3

Sélectionnez l’appareil souhaité (/ puis ENTER).

Appuyez sur HOME MENU pour quitter le menu. Remarque • Les appareils pour lesquels le test de mise en/hors service peut être effectué sont ceux connectés aux prises HDMI comme établi dans “Réglage entrée”. • Si le test de mise en/hors service échoue, contrôler les connexions et réglages. • Le test de mise en/hors service ne peut pas être effectué sur les convertisseurs HD.

HD AV Convertisseur HD AV Câble compatible HDMI (Câble HDMI portant la marque HDMI)

Câble compatible HDMI câble (Câble HDMI portant la marque HDMI)

Lecteur BD PDP-LX609H.book Page 97 Wednesday, April 9, 2008 3:08 PM Utilisation de la commande HDMI Utilisation des menus de commande HDMI En sélectionnant et utilisant les menus de commande HDMI correspondants, vous pouvez utiliser diverses fonctions avec l’enregistreur, le lecteur ou le système AV Pioneer connecté qui prend en charge les fonctions de commande HDMI. Appuyez sur HOME MENU.

2 Sélectionnez “Cmde HDMI” (/ puis ENTER). Le menu de commande HDMI est affiché. Navigateur disque Prog. ENR. (DVR) Lis. ENR. pro. (DVR) Pause TV en direct Arrêt ENR. (DVR) Pan. CMDE (SYS. AV) Pan. CMDE lecture

Remarque • Pour utiliser les fonctions de commande HDMI, un enregistreur, un lecteur ou un système AV Pioneer qui prend en charge ces fonctions est nécessaire. • La totalité des opérations n’est pas toujours disponible pour les appareils connectés. • Le menu de commande HDMI n’est pas sélectionnable quand “Arrêt” est sélectionné dans “Réglage entrée” pour le menu “Rég. cmde HDMI”. • Même quand l’émission enregistrée est terminée, l’enregistrement n’est pas automatiquement arrêté sur le menu “Pause TV en direct”. • Le menu Pan. CMDE (SYS. AV) est disponible seulement quand le son est sorti par le système AV. • Le menu Pan. CMDE lecture est sélectionnable quand l’enregistreur ou le lecteur connecté est prêt pour l’utilisation. • Vous pouvez aussi afficher le menu de commande HDMI en appuyant sur HDMI CTRL du boîtier de télécommande du téléviseur à écran plat.

Passer au son AV Menu Cmde HDMI Élément

Navigateur disque Affiche une liste de titres de l’enregistreur ou du lecteur connecté Prog. ENR. (DVR)

Affiche un guide de programme électronique (EPG) de l’enregistreur connecté

Lis. ENR. pro. (DVR) Affiche une liste d’enregistrements programmés de l’enregistreur connecté Pause TV en direct Démarre l’enregistrement de la chaîne de télévision actuelle quand un enregistreur est connecté, mais avec la lecture mise en pause, ce qui correspond à une mise en pause de l’émission Arrêt ENR. (DVR)

Arrête l’enregistrement pour l’enregistreur connecté

Affiche, sur le téléviseur à écran plat, le panneau de commande pour le système AV connecté

Pan. CMDE lecture Affiche, sur le téléviseur à écran plat, le panneau de commande pour l’enregistreur ou le lecteur connecté Passer au son AV (Passer au son TV)

Donne une commutation entre le téléviseur à écran plat et le système AV connecté sur lequel le son est sorti

PDP-LX609H.book Page 98 Wednesday, April 9, 2008 3:08 PM

Utilisation de télétexte

Utilisation de télétexte Utilisation des fonctions télétexte Qu’est-ce que le télétexte ? Le télétexte consiste à diffuser des pages d’information et de divertissement qui peuvent être affichées sur les téléviseurs spécialement conçus pour cela. Votre téléviseur à écran plat peut recevoir les signaux télétexte diffusés par les réseaux de télévision et en crée des images graphiques qui sont affichées sur l’écran. Les informations, la météo, le sport, la bourse et la présentation des émissions à venir, sont parmi les nombreux services offerts.

• L’affichage de pages télétexte pendant une longue période, ou pendant de courtes périodes chaque jour, peut donner lieu à une rémanence d’image.

Utilisation de base du télétexte Mise en service, ou hors service, du télétexte 1 Sélectionnez une chaîne de télévision ou une source extérieure fournissant une émission télétexte. 2 Appuyez sur m pour afficher la page de télétexte (plein écran). 3 Appuyez une nouvelle fois sur m pour afficher la page de télétexte sur la droite de l’écran, et l’image de l’émission sur la gauche. Chaque fois que vous appuyez sur m, l’affichage à l’écran change comme illustré ci-dessus. Si vous choisissez une émission ne diffusant pas de télétexte, le message “Ne peut pas afficher le télétexte.” apparaît sur l’écran.

Sélection et emploi de pages de télétexte Utilisez les touches suivantes du boîtier de télécommande pour sélectionner et employer les pages de télétexte.

Couleur (ROUGE/VERT/JAUNE/BLEU): Vous pouvez sélectionner un groupe ou un ensemble de pages affiché entre crochets de couleur à la partie inférieure de l’écran en appuyant sur la de couleur (ROUGE, VERT, JAUNE, BLEU) correspondante du boîtier de télécommande.

0 à 9: Sélectionnez directement toute page comprise entre 100 et 899 au moyen des touches 0 à 9.

w / x: Appuyez sur w pour augmenter le numéro de page. Appuyez sur x pour diminuer le numéro de page.

PDP-LX609H.book Page 99 Wednesday, April 9, 2008 3:08 PM Utilisation de télétexte

Affichage des Vision Générale TOP Pour afficher une information masquée, telle que la réponse à une question d’un jeu, appuyez sur k. Appuyez une nouvelle fois sur k pour masquer l’information.

Au cours de la réception télétexte TOP, vous pouvez afficher les éléments généraux de TOP.

: Pour arrêter la mise à jour des pages de télétexte, appuyez sur

TV PROGRAMS COLOUR BAR WEATHER NEWS MOVIE LOCAL SPORTS BLOCK 1 BLOCK 2 BLOCK 3

pour supprimer le maintien.

l: Cette touche affiche une page d’index pour le format CEEFAX/FLOF. Cette touche affiche une page d’éléments généraux pour le format TOP.

Pages de groupe FOOT BALL BASKETBALL TENNIS SKI JUDO SWIM GROUP 1 GROUP 2 GROUP 3 GROUP 4

Appuyez une nouvelle fois sur

Remarque • Avant d’afficher une page de télétexte, rétablissez l’affichage d’une seule page sur l’écran.

Appuyez sur m pour afficher le télétexte.

Affichage de pages secondaires

2 Au cours de la réception de télétexte TOP, appuyez sur l pour afficher le Vision Générale TOP.

Vous pouvez afficher les pages secondaires au fur et à mesure de leur transmission.

3 Utilisez / et / pour sélectionner l’ensemble ou le groupe de pages puis appuyez sur ENTER.

Affichage de pages de sous-titres Vous pouvez afficher plusieurs sous-titres à mesure qu’ils sont transmis. 1 Appuyez sur [ pour afficher les sous-titres. Les sous-titres sont mis à jour par les informations envoyées de la station de télévision. 2 Appuyez sur [ à nouveau pour accéder à l’écran de soustitres suivant.

1 Appuyez sur m pour afficher le télétexte. Si vous ouvrez une page de laquelle découlent des pages secondaires, ces dernières sont automatiquement affichées dans l’ordre. 2 Pour abandonner le changement automatique des pages secondaires, utilisez /. Vous pouvez alors changer manuellement les pages secondaires au moyen des touches /. Remarque • Une pression sur w / x provoque le changement de page et la disparition de l’écran de page secondaire. • Une pression sur arrête le changement automatique des pages secondaires et donne l’exécution de la fonction associée à la touche.

PDP-LX609H.book Page 100 Wednesday, April 9, 2008 3:08 PM

Informations supplémentaires

Informations supplémentaires Guide de dépannage Anomalie

Action corrective possible

GÉNÉRAL • Absence d’alimentation. • Le système ne peut pas être mis sous tension.

• L’alimentation se coupe brusquement.

• La température interne du système a augmenté. Retirez les objets qui obstruent les évents, ou nettoyez ceux-ci. (Voir page 15.) • Vérifiez le réglage de la commande d’alimentation. (Voir page 41.) • Vérifiez le réglage de la minuterie d’extinction. (Voir page 59.)

Le cordon d’alimentation n’est-il pas débranché ? (Voir page 19.) La touche a du téléviseur à écran plat est-elle en service ? (Voir page 21.) Contrôlez si vous avez appuyé sur les touches 0 à 9 ou a du boîtier de télécommande. (Voir page 21.) Si le témoin du système est allumé en rouge, appuyez sur 0 à 9 ou a du boîtier de télécommande ou sur STANDBY/ON du téléviseur à écran plat.

• Le système ne fonctionne • Des phénomènes extérieurs tels que panne secteur, électricité statique, etc., peuvent provoquer une pas. anomalie de fonctionnement. Le cas échéant, utiliser le système après avoir débranché le cordon d’alimentation puis rebranché au bout d’une à deux minutes. • Le boîtier de télécommande ne fonctionne pas.

• Le témoin TV du boîtier de télécommande est-il allumé ? Appuyez sur SELECT du boîtier de télécommande pour sélectionner le mode TV. • Agissez sur le boîtier de télécommande en le dirigeant vers le capteur de télécommande du téléviseur à écran plat. (Voir page 20.) • Les polarités (+, –) des piles ne sont-elles pas inversées ? (Voir page 20.) • Les piles ne sont-elles pas usées ? Remplacez-les par des piles neuves. (Voir page 20.) • Le boîtier de télécommande n’est-il pas exposé à un éclairage puissant ou fluorescent ? • Le capteur de télécommande n’est-il pas exposé à un éclairage fluorescent ? • Contrôlez s’il n’y a pas d’obstacle entre le boîtier et le capteur de télécommande.

• Sons/bruits du panneau.

• Les sons produits par le panneau, comme par exemple, le bruit du moteur du ventilateur, le ronflement de circuit électrique/bourdonnement du panneau en verre sont des sons normaux d’un écran matriciel à revêtement cathodoluminescent. • Quand vous changez le mode Économie d’énergie, il se peut que vous remarquiez un changement de son de l’écran. C’est normal.

• L’écran est sombre.

• Contrôlez s’il n’y a pas d’obstacle devant le capteur de luminosité ambiante. (Voir pages 12 et 58.)

• Absence d’image et de son.

• Assurez-vous que la source sélectionnée n’est pas, par hasard, une source vidéo ou un ordinateur personnel alors que vous désirez regarder une émission de télévision. (Voir page 22.) • Assurez-vous que vous n’avez pas choisi une chaîne bloqué avec Blocage de la chaîne. (Voir page 31.) • Tapez le mot de passe qui permet de supprimer temporairement le blocage. (Voir page 60.) • Contrôlez si vous avez sélectionné “Activer” dans “Convertisseur HD” pour “Rég. cmde HDMI” bien qu’aucun convertisseur HD ne soit connecté. Le cas échéant, sélectionnez “Désactiver”. (Voir page 94.) • Contrôlez la connexion de l’antenne. (Voir page 17.) • Contrôlez la connexion des autres appareils. (Voir pages 61 à 68.)

• Les connexions aux autres appareils sont-elles correctes ? (Voir pages 61 à 68.) • La sélection d’entrée est-elle correcte ? (Voir page 55.) • Le signal provenant de l’ordinateur personnel n’est-il pas incompatible ? (Voir page 64.)

• Les sons sont inversés, droite gauche. • Les sons ne sont sortis que d’une seule enceinte.

• Assurez-vous que les connexions aux enceintes n’ont pas été interverties, et que l’une ou l’autre n’est pas débranchée. (Voir page 13.) • La balance est-elle correctement réglée ? (Voir page 40.)

• Le son est sorti mais aucune image n’est affichée.

• Assurez-vous de ne pas avoir validé l’option “Arrêt Image”. Lorsque cette option est sélectionnée, l’écran est désactivé: seul le son est sorti. Pour rétablir l’affichage de l’écran, appuyez sur toute touche autre que i + /i – ou e. (Voir page 42.)

PDP-LX609H.book Page 101 Wednesday, April 9, 2008 3:08 PM Informations supplémentaires

Action corrective possible

• La position de l’image est-elle correcte ? (Voir pages 54 et 55.) • Le format d’image choisi est-il correct ? (Voir page 56.)

• Couleurs surprenantes, • Réglez le ton de l’image. (Voir pages 35 à 39.) couleurs délavées, couleurs • La pièce n’est-elle pas trop éclairée ? L’image peut paraître sombre dans une pièce trop éclairée. sombres ou mal alignées. • Vérifiez le choix du système couleur. (Voir page 56.) • Image rémanente.

• Des images sont affichées • Assurez-vous que le volume n’est pas réglé au minimum. (Voir page 24.) mais il n’y a pas de son. • Vérifiez qu’aucun casque d’écoute n’est connecté. • Vérifiez que le son n’est pas coupé. (Voir page 24.) • Si la source est “ENTRÉE5”, assurez-vous que la prise audio est également connectée correctement. (Voir page 63.) • Si la source est PC, assurez-vous que la prise audio est également connectée correctement. (Voir page 64.) • Lors de l’utilisation de “COMPOSANTE” pour “ENTRÉE2”, contrôlez si les réglages sont entrés correctement. (Voir pages 55 et 61.) • L’image est tronquée.

• Après l’affichage d’une image fixe ou d’une image très lumineuse pendant un certain temps, si l’affichage passe à une scène plus sombre, l’image précédente peut apparaître comme une image rémanente. • Ce problème peut être résolu en affichant une image mobile et relativement lumineuse pendant plusieurs minutes. Toutefois, l’affichage d’une image fixe pendant excessivement longtemps peut donner lieu à une détérioration permanente de l’écran. • Vous pouvez afficher l’écran de “Mire vidéo” qui contribue à éliminer une image rémanente. (Voir page 59.) • Il est aussi recommandé de choisir “Protection écran”. (Voir page 59.)

• En mode 4:3, la luminosité • Si des images en mode 4:3 ou des images Letterbox sont affichées pendant de longues périodes, ou et le ton des couleurs pendant des périodes plus courtes sur plusieurs jours, une image rémanente peut apparaître du fait du diffèrent sur les deux côtés phénomène de brûlure d’écran. Ceci est une caractéristique des écrans plasma. • Nous vous recommandons d’afficher les images sur la totalité de l’écran autant que possible. (Voir page 56.) par rapport au centre. • Nous vous recommandons de sélectionner “Auto” pour “Sync. luminosité” dans le réglage des caches latéraux. La luminosité des caches latéraux gris est réglée en fonction de celle de l’image principale. (Voir page 58.) • Il est aussi recommandé de choisir “Protection écran”. (Voir page 59.) Commande HDMI • Les fonctions de la commande HDMI sont inopérantes.

• Contrôlez si les connexions sont faites correctement entre le téléviseur à écran plat et l’appareil qui prend en charge les fonctions de commande HDMI. (Voir page 93.) • Les fonctions de commande HDMI risquent de ne pas fonctionner correctement si vous n’utilisez pas un câble HDMI compatible avec la Spécification HDMI. • Contrôlez si vous avez entré les réglages correctement pour “Rég. cmde HDMI”. (Voir page 94.) • Contrôlez si les réglages pour les fonctions de commande HDMI sont effectifs sur les appareils connectés. Pour en savoir plus, voir le mode d’emploi fourni avec l’appareil.

• Absence d’image et de son.

• Contrôlez si les connexions sont faites correctement entre le téléviseur à écran plat et l’appareil qui prend en charge les fonctions de commande HDMI. (Voir page 93.) • Contrôlez si vous avez entré les réglages correctement pour “Rég. cmde HDMI”. (Voir page 94.) • Contrôlez si vous avez sélectionné “Activer” dans “Convertisseur HD” pour “Rég. cmde HDMI” bien qu’aucun convertisseur HD ne soit connecté. Le cas échéant, sélectionnez “Désactiver”. (Voir page 94.) • Assurez-vous que le convertisseur HD est connecté à la prise INPUT 4 si vous avez sélectionné “Activer” dans “Convertisseur HD” pour “Rég. cmde HDMI”. (Voir page 94.)

• Contrôlez si les connexions sont faites correctement entre le téléviseur à écran plat et l’appareil qui prend en charge les fonctions de commande HDMI. (Voir page 93.) • Contrôlez si vous avez entré les réglages correctement pour “Rég. cmde HDMI”. (Voir page 94.) • Quand l’image d’un lecteur BD/DVD ou d’un enregistreur de DVD connecté via un système AV compatible avec commande HDMI est sélectionnée pour s’afficher sur l’écran secondaire en mode 2 écrans ou image dans l’image, l’écran secondaire devient noir sans afficher d’image.

• Contrôlez si les connexions sont faites correctement entre le téléviseur à écran plat et l’appareil qui prend en charge les fonctions de commande HDMI. (Voir page 93.) • Contrôlez si vous avez entré les réglages correctement pour “Rég. cmde HDMI”. (Voir page 94.)

• Un message d’erreur “Appareil inutilisable. Contrôlez la connexion.” apparaît.

• Contrôlez si les connexions sont faites correctement entre le téléviseur à écran plat et l’appareil qui prend en charge les fonctions de commande HDMI. (Voir page 93.) • Contrôlez si vous avez entré les réglages correctement pour “Rég. cmde HDMI”. (Voir page 94.)

PDP-LX609H.book Page 102 Wednesday, April 9, 2008 3:08 PM

Informations supplémentaires

Action corrective possible

Home Media Gallery/RÉSEAU •Aucun serveur n’est détecté. •Aucun serveur précédemment connecté n’est détecté (les rubriques dans Sélectionner le serveur apparaissent en gris) •“Échec acquisition liste.” apparaît sur l’écran de liste de serveurs.

• Vérifiez que l’ordinateur est sous tension et non pas en mode d’attente ou de veille (rien n’est choisi dans “Sélectionner le serveur”). Si l’ordinateur a démarré avec la fonction “Wake On LAN” (WOL), vérifiez que l’ordinateur est compatible avec WOL ou si les réglages ont été faits correctement dans le gestionnaire de périphérique du BIOS ou de Windows. • Vérifiez les connexions physiques (concentrateur, routeur et qualité des câbles). Il est fortement recommandé d’utiliser 100BASE-TX pour améliorer la qualité de lecture et la vitesse d’affichage. • Vérifiez les connexions logiques (adresse IP, DHCP, etc.). Vérifiez que l’adresse IP est correcte si elle a été acquise par affectation automatique IP et du réglage du pare-feu. Vérifiez aussi que l’adresse IP a été acquise correctement avec DHCP sur l’écran Configuration Réseau dans le menu Configuration HMG. • L’utilisation de deux serveurs ou plus sur un seul ordinateur peut donner lieu à un fonctionnement instable. Pour un fonctionnement correct, il est vivement recommandé un seul serveur sur un seul ordinateur. • Vérifiez que le serveur multimédia de l’ordinateur est en service. Redémarrez si nécessaire. Vérifiez si un ou plusieurs serveurs sont sous tension (cela peut être la cause du mauvais fonctionnement). • Vérifiez si l’ordinateur fonctionne correctement. Redémarrez l’ordinateur après avoir vérifié ses spécifications et ses réglages. • Vérifiez les réglages du serveur multimédia. Si un client est enregistré manuellement, la procédure de configuration peut avoir à être réalisée de nouveau. Une option “Non autorisé” a peut-être été sélectionnée pour les connexions. • Contrôlez si UPnP (Universal Plug and Play) est activé sur votre routeur. Dans la négative, activez cette fonction. Pour la marche à suivre, reportez-vous au mode d’emploi de votre routeur. • Patientez un bref instant, puis sélectionnez “M. à J. Dernière Information” dans le Menu TOOLS. • Vérifiez qu’il n’y a pas de brouillage radio électrique lors de la connexion au moyen d’un LAN sans fil. Le brouillage radioélectrique peut empêcher la connexion. • Si les opérations ci-dessus ne permettent pas de résoudre le problème, essayez d’éteindre le téléviseur avec a de la télécommande, puis de l’allumer avec a du téléviseur à écran plat.

•Un serveur disponible est • Vérifiez si le serveur est correctement réglé pour le partage des fichiers, si le dossier cible a été effacé, sélectionné mais il n’est pas ou si un ou plusieurs dossiers ont été altérés sur le serveur. possible d’y accéder. • Vérifiez qu’il n’y a pas trop de fichiers dans chaque dossier. •Un serveur est sélectionné • Cette sélection arbitraire se produit si le serveur que vous utilisiez précédemment a été réglé pour de façon arbitraire. afficher l’écran du menu Navigateur Médias (si vous le réinitialisez, les autres serveurs connectés sont également réinitialisés). • Lorsque “Auto Connection” est placé sur “Marche” dans le menu Configuration HMG et qu’un seul serveur est connecté, l’accès au serveur est automatique. Utilisez le Menu TOOLS pour sélectionner le serveur correct. •La configuration des fichiers/dossiers diffère d’un serveur à l’autre (configuration étrange).

• La Navigateur média affiche le contenu du serveur selon le classement propre du serveur. • Si aucune information (telle qu’une balise ID3) n’est contenue dans le fichier, le fichier ne peut pas être classé sur le serveur.

•Un message d’erreur de communication apparaît.

• Reportez-vous aux solutions possibles données pour “Aucun serveur n’est trouvé”. • Si les opérations ci-dessus ne permettent pas de résoudre le problème, essayez d’éteindre le téléviseur avec a de la télécommande, puis de l’allumer avec a du téléviseur à écran plat.

Home Media Gallery /LECTURE •Les images et le son sont saccadés ou déformés (un bruit de bloc apparaît).

• Vérifiez les connexions physiques (concentrateur, routeur et qualité des câbles). Il est fortement recommandé d’utiliser 100BASE-TX pour améliorer la qualité de lecture et la vitesse d’affichage. • Vérifiez si l’ordinateur fonctionne correctement. Redémarrez l’ordinateur après avoir vérifié ses spécifications et ses réglages. • Vérifiez que le fichier est compatible avec le format, le débit binaire ou le profil. Vérifiez aussi si le fichier n’est pas endommagé. • Lors de la connexion à un réseau local (LAN) sans fil, vérifiez si le débit binaire est suffisant. • Certains fichiers compatibles avec les formats pris en charge peuvent ne pas être reproduits ou affichés. • Vérifiez si le contenu DRM a été acquis pour être utilisé sur un autre ordinateur. Avec le téléviseur à écran plat, vous ne pouvez pas lire de contenu DRM transféré depuis l’ordinateur sur lequel il a été acquis vers un autre ordinateur. Vous ne pouvez lire le contenu DRM acquis que pour l’ordinateur utilisé au moment de l’achat. Il est recommandé d’obtenir une nouvelle licence ou d’utiliser l’ordinateur pour lequel le contenu a été acquis. • Vérifiez si le contenu sur le même serveur est lu avec plusieurs périphériques clients (lecteurs).

• Vérifiez les connexions physiques (concentrateur, routeur et qualité des câbles). Il est fortement recommandé d’utiliser 100BASE-TX pour améliorer la qualité de lecture et la vitesse d’affichage. • Vérifiez si l’ordinateur fonctionne correctement. Redémarrez l’ordinateur après avoir vérifié ses spécifications et ses réglages. • Vérifiez que le fichier est compatible avec le format, le débit binaire ou le profil. Vérifiez aussi si le fichier n’est pas endommagé. • Vérifiez si le contrat de location du serveur n’est pas expiré. • Lors de la connexion à un réseau local (LAN) sans fil, vérifiez si le débit binaire est suffisant. • Certains fichiers compatibles avec les formats pris en charge peuvent ne pas être reproduits ou affichés. • Il faut un certain temps pour capturer et afficher une image de grande taille. Le cas échéant, il se peut qu’aucune opération ne puisse être effectuée. • Vérifiez si le contenu DRM a été acquis pour être utilisé sur un autre ordinateur. Avec le téléviseur à écran plat, vous ne pouvez pas lire de contenu DRM transféré depuis l’ordinateur sur lequel il a été acquis vers un autre ordinateur. Vous ne pouvez lire le contenu DRM acquis que pour l’ordinateur utilisé au moment de l’achat. Il est recommandé d’obtenir une nouvelle licence ou d’utiliser l’ordinateur pour lequel le contenu a été acquis. • Vérifiez si le contenu sur le même serveur est lu avec plusieurs périphériques clients (lecteurs).

Home Media Gallery/USB •Le périphérique USB n’est • Vérifiez si l’appareil est compatible avec le standard Mass Storage Class, s’il est connecté correctement, pas reconnu correctement. si rien n’est endommagé (module d’alimentation, mode tel qu’un mode Mass Storage, format du support, etc.), s’il contient des fichiers pris en charge, et si la vitesse de l’appareil est suffisante (si la vitesse est lente, l’affichage des images peut être interrompu ou retardé à cause d’un problème de débit binaire). Lors de l’utilisation d’un appareil photo numérique qui n’est pas conforme à la Classe de stockage de masse, insérez la carte mémoire flash dans un lecteur multicartes. • Vérifiez que le périphérique est correctement inséré ou retiré. • Les concentrateurs USB ne sont pas prise en charge. Lors d’une connexion à un réseau local, connectez directement au port USB de l’appareil. •Les images et le son sont saccadés ou déformés (un bruit de bloc apparaît).

• Vérifiez que le fichier est compatible avec le format, le débit binaire ou le profil. Vérifiez aussi si le fichier n’est pas endommagé. • Certains fichiers compatibles avec les formats pris en charge peuvent ne pas être reproduits ou affichés correctement. • Vérifiez si l’appareil est compatible avec le standard Mass Storage Class, s’il est connecté correctement, si rien n’est endommagé (module d’alimentation, mode tel qu’un mode Mass Storage, format du support, etc.), s’il contient des fichiers pris en charge, et si la vitesse de l’appareil est suffisante (si la vitesse est lente, l’affichage des images peut être interrompu ou retardé à cause d’un problème de débit binaire). Lors de l’utilisation d’un appareil photo numérique qui n’est pas conforme à la Classe de stockage de masse, insérez la carte mémoire flash dans un lecteur multicartes.

•Un appareil externe raccordé au port USB ne fonctionne pas.

Vérifiez si le périphérique peut être raccordé au téléviseur à écran plat. Réinsérez le câble USB. Pour la connexion, utilisez un câble USB de moins de 5 m. Vérifiez si le câble USB est correctement raccordé. Mettez d’abord l’appareil hors tension puis de nouveau sous tension pour vérifier si l’appareil externe fonctionne correctement. • Vérifiez si l’appareil extérieur fonctionne correctement après avoir redémarré l’appareil USB. • Vérifiez si l’appareil photo numérique est en mode de lecture. • Reportez-vous au mode d’emploi de l’appareil photo numérique.

•Les données photo présentes • Vérifiez si le périphérique peut être raccordé au téléviseur à écran plat. sur l’appareil photo • Vérifiez si l’appareil photo numérique est sous tension. numérique ne peuvent pas • Vérifiez si l’appareil photo numérique est en mode de lecture. être lues par l’interface USB. Home Media Gallery/Diaporama •Le diaporama (contenu photo) ne démarre pas.

• Contrôlez si le lecteur n’est pas en mode pause, rotation ou zoom. Le cas échéant, appuyez sur ENTER pour démarrer le diaporama.

•L’image suivante n’apparaît pas dans le diaporama.

• Le temps nécessaire pour afficher une image peut être plus long que celui spécifié dans les réglages du diaporama. Réduisez la taille de l’image avec un PC et essayez de nouveau. • Le diaporama affiche seulement les fichiers pris en charge. S’il y a seulement un fichier pris en charge, ce fichier restera sur l’affichage et les autres fichiers ne pourront pas être affichés.

PDP-LX609H.book Page 104 Wednesday, April 9, 2008 3:08 PM

Informations supplémentaires

Action corrective possible

AUTRE • Le témoin POWER ON ou • Il se peut que les circuits de protection interne soient activés. Mettre d’abord a du téléviseur à écran plat le témoin STANDBY sur la position de repos, attendre une minute ou plus, puis mettre de nouveau en service en mettant a clignote rapidement. sur la position de marche. Si le témoin clignote encore, débranchez le cordon d’alimentation du téléviseur à écran plat de la prise de courant. Attendez une à deux minutes puis rebranchez le téléviseur à écran plat. Si ceci ne résout pas le problème, contacter un centre de service Pioneer. La liste des centres de service de chaque pays se trouve sur la carte de garantie. En outre, vous pouvez vous reporter au site Web de Pioneer (voir le dos de couverture) pour obtenir de plus amples informations. Si les codes d’erreur ci-dessous apparaissent à l’écran, effectuez les vérifications correspondantes indiquées dans le tableau. Code

S’éteint. Température interne trop élevée. Vérifier la température dans PDP.

Assurez-vous que la température du téléviseur à écran plat n’est pas trop élevée.

Circuit interne de protect. coupe aliment. N’y-a-t-il pas un court-circuit un câble d’enceinte ?

Contrôlez les connexions entre le téléviseur à écran plat et les enceintes.

Brochage du connecteur mini D-sub à 15 broches

Brochage de prise péritel Divers appareils audio et vidéo peuvent être connectés grâce aux prises péritel.

Masse commune pour l’audio

Commande audio-vidéo

14 Masse pour commande Rouge/Vert/Bleu 15 Entrée Rouge

16 Commande Rouge/Vert/Bleu

17 Masse pour sortie vidéo

18 Masse pour entrée vidéo

Masse commune pour l’audio

Commande audio-vidéo

15 Entrée chrominance pour S-Vidéo

17 Masse pour sortie vidéo

18 Masse pour entrée vidéo/entrée S-Vidéo

20 Entrée vidéo/entrée S-Vidéo

Masse commune pour l’audio

Commande audio-vidéo

14 Masse pour commande Rouge/Vert/Bleu 15 Entrée chrominance pour S-Vidéo

16 Commande Rouge/Vert/Bleu

17 Masse pour sortie vidéo

18 Masse pour entrée vidéo/entrée S-Vidéo

20 Entrée vidéo/entrée S-Vidéo

Informations supplémentaires

Caractéristiques techniques Élément

Téléviseur à écran plat 60 pouces, modèle: Téléviseur à écran plat 50 pouces, modèle:

PDP-LX6090H PDP-LX5090H Nombre de pixels

SRS FOCUS/SRS/SRS TruBass/SRS Definition

Alimentation électrique

220 V à 240 V CA, 50 Hz/60 Hz, 524 W (0,4 W 220 V à 240 V CA, 50 Hz/60 Hz, 438 W (0,3 W en veille) en veille)

PAL/SECAM Fonction Systèmes de réception télévision Tuner VHF/UHF (Analogique) Télévision par câble

Préréglage automatique des chaînes 99 chaînes, préréglage automatique, repérage automatique, classement automatique

Fonction Systèmes de réception DVB-T (2K/8K COFDM) télévision Tuner VHF/UHF Bande III VHF (170 MHz à 230 MHz) et Bande IV, V UHF (470 MHz à 862 MHz) (Numérique) Préréglage automatique des chaînes 999 chaînes, préréglage automatique, repérage automatique, classement automatique Fonction télévision (Satellite)

STÉRÉO MPEG layer I/II, Dolby Digital, Dolby Digital Plus, HE-AAC Systèmes de réception

Préréglage automatique des chaînes 5000 chaînes, préréglage automatique, repérage automatique, classement automatique

Péritel (entrée AV, entrée RVB, sortie télévision), entrée HDMI*1

Péritel (entrée/sortie AV, entrée S-Video, AV link*2), entrée vidéo composantes, entrée audio

Péritel (entrée/sortie AV, entrée S-Video, entrée RVB, AV link*2), entrée HDMI*1

75 Ω, type DIN pour entrée VHF/UHF et l’entrée SAT (satellite)

PC INPUT Entrée RVB analogique, entrée audio

AUDIO OUT Sortie AUDIO (Fixe)

SUB WOOFER OUT Variable

DIGITAL OUT Sortie audio numérique (Optique)

COMMON INTERFACE 2, Module CA Côté

Entrée VIDEO, entrée AV USB Entrée USB*3

16 Ω à 32 Ω recommandés

Conforme à HDMI 1.3 (Deep Colour) et HDCP1.1. HDMI (High-Definition Multimedia Interface) est une interface numérique qui gère la vidéo et le son sur un seul câble. HDCP (High-bandwith Digital Content Protection) est une technologie utilisée pour protéger les contenus numériques sujets à copyright qui utilise l’interface visuelle numérique (DVI). *2 Commutable à partir d’un menu *3 Conforme aux spécifications USB 1.1 et 2.0. Les caractéristiques et la présentation peuvent être modifiées sans avis préalable.

Informations supplémentaires

est une marque de SRS Labs, Inc.

• WOW HD technologie est incorporé sous licence de SRS Labs, Inc. • Ce produit utilise les polices FontAvenue® sous licence de NEC Corporation. FontAvenue est une marque déposée de NEC Corporation. • DDC est une marque déposée de Video Electronics Standards Association. • HDMI, le logo HDMI et High-Definition Multimedia Interface sont des marques de commerciales ou des marques déposées de HDMI Licensing LLC. • Fabriqué sous licence de Dolby Laboratories. Le terme Dolby et le sigle double D sont des marques commerciales de Dolby Laboratories. • Les noms de société ou d’organisme sont des marques de commerce ou des marques déposées de leur société ou organisme respectif. • Ce logiciel est basé en partie sur le travail du groupe indépendant JPEG. • Windows Media et le logo Windows sont des marques commerciales ou des marques déposées de Microsoft Corporation aux ÉtatsUnis et/ou dans d’autres pays. • DLNA et DLNA CERTIFIED sont des marques commerciales et/ou des marques de service de Digital Living Network Alliance.

Licence Les propriétaires des données utilisent la technologie de gestion des droits numériques Windows Media (WMDRM) pour protéger leur propriété intellectuelle, y compris les droits d’auteurs. Cet appareil utilise le logiciel WMDRM pour accéder aux données protégées par WMDRM. Si le logiciel WMDRM échoue à protéger les données, les propriétaires des données peuvent demander à Microsoft d’annuler la capacité du logiciel d’utiliser WMDRM pour reproduire ou copier les données protégées. Une telle annulation n’a pas d’effet sur les données non protégées. Lorsque vous téléchargez des licences pour des données protégées, vous acceptez que Microsoft puisse inclure une liste d’annulation avec la licence. Les propriétaires des données peuvent exiger que vous mettiez à jour WMDRM pour accéder à leurs données. Si vous refusez d’effectuer la mise à jour, vous ne pourrez pas accéder aux données qui nécessitent une mise à jour. Cet appareil est protégé par certains droits de propriété intellectuelle de Microsoft. L’utilisation ou la distribution de cette technologie en dehors de cet appareil est interdite sans licence de Microsoft. Le logo DLNA peut être utilisé par les appareils ayant obtenu un certificat de DLNA (Digital Living Network Alliance).

Avis de NON-RESPONSABILITÉ Pioneer fournit des informations pour faciliter la configuration d’un réseau et la connexion du téléviseur à écran plat au réseau, mais vous êtes entièrement responsable de la bonne exécution de cette configuration et de cette connexion. Pioneer n’assume aucune responsabilité pour tout dommage résultant de la configuration et de la connexion que vous avez effectuées. Lorsque vous téléchargez des mises à jour de logiciel du site Web de Pioneer et lorsque vous effectuez des mises à jour, veillez à ce que les connexions du réseau à votre mémoire flash USB, et de votre mémoire flash USB au téléviseur à écran plat ne soient pas interrompues. Pioneer n’assume aucune responsabilité pour toute défaillance ou tout dommage résultant de problèmes de connexion. Suivant le périphérique USB utilisé, les données risquent de ne pas fonctionner correctement. Pioneer n’assume aucune responsabilité pour toute défaillance ou tout dommage résultant de l’emploi d’un périphérique USB par l’utilisateur.

Publication de Pioneer Corporation. © 2008 Pioneer Corporation. Tous droits de reproduction et de traduction réservés.
