Type d'appareil	Armoire à vin
Capacité	Non précisé
Nombre de zones de température	1 ou 2 zones
Type de pose	Pose libre
Type de porte	Verre trempé
Éclairage intérieur	LED
Type de contrôle	Électronique
Plage de température	Non précisé
Consommation énergétique	Non précisé
Niveau sonore	Non précisé
Dimensions (HxLxP)	Non précisé
Poids	Non précisé
Matériau extérieur	Acier inoxydable
Type de compresseur	Non précisé
Fonction dégivrage	Automatique
Alimentation électrique	230 V / 50 Hz

FOIRE AUX QUESTIONS - RW52DASS SAMSUNG

Comment régler la température de mon réfrigérateur SAMSUNG RW52DASS ?

Utilisez le panneau de contrôle situé à l'intérieur du réfrigérateur pour ajuster la température. Appuyez sur le bouton de température et sélectionnez le niveau souhaité pour le réfrigérateur et le congélateur.

Que faire si mon réfrigérateur ne refroidit pas correctement ?

Vérifiez si le réfrigérateur est correctement branché et si la prise fonctionne. Assurez-vous que les ventilations ne sont pas obstruées et que la température est réglée correctement.

Comment dégivrer mon réfrigérateur SAMSUNG RW52DASS ?

Débranchez l'appareil et laissez la glace fondre naturellement. Vous pouvez placer des serviettes pour absorber l'eau. Ne jamais utiliser d'objets pointus pour enlever la glace.

Mon réfrigérateur fait un bruit étrange, que faire ?

Vérifiez si l'appareil est de niveau. Les bruits peuvent provenir des ventilateurs ou des composants internes. Si le bruit persiste, contactez le service client.

Comment nettoyer l'intérieur de mon réfrigérateur ?

Utilisez un mélange d'eau tiède et de bicarbonate de soude pour nettoyer les surfaces intérieures. Évitez les produits chimiques agressifs qui peuvent endommager les surfaces.

Y a-t-il une fonction d'économie d'énergie sur le SAMSUNG RW52DASS ?

Oui, ce modèle est équipé d'une fonction d'économie d'énergie. Vous pouvez l'activer via le panneau de contrôle pour réduire la consommation d'électricité.

Comment remplacer le filtre à eau dans le SAMSUNG RW52DASS ?

Localisez le compartiment du filtre à eau, retirez l'ancien filtre et insérez le nouveau en vous assurant qu'il est bien fixé. N'oubliez pas de rincer le nouveau filtre avant de l'utiliser.

Que faire si la lumière intérieure ne s'allume pas ?

Vérifiez si l'ampoule est grillée et remplacez-la si nécessaire. Assurez-vous également que la porte est bien fermée et que le réfrigérateur est sous tension.

Comment savoir si mon réfrigérateur a besoin d'être réparé ?

Si vous constatez des problèmes récurrents tels que des bruits inhabituels, un refroidissement insuffisant, ou des fuites d'eau, il est conseillé de faire examiner votre appareil par un professionnel.

MODE D'EMPLOI RW52DASS SAMSUNG

Imaginez toutes les possibilités

Merci d'avoir acheté un produit Samsung.

Pour obtenir un service plus complet,

veuillez enregistrer votre produit sur

www.samsung.com/global/register

Fonctions principales de l'armoire à vin

Votre armoire à vin Samsung vous permet d'économiser de l'espace, d'améliorer le stockage et d'économiser de l'énergie.

Type numérique

Affichage et commande numérique de l'etat de fonctionnement de l'armoire à vin et des températures internes.

Elle comprend le célibre compresseur à haut rendement totalement intégré et présente d'excellente performances ainsi qu'une grande fiabilité.

Construction rationnelle

L'évaporateur intégré est utilisé avec un rendement élevé de l'espace d'application; L'armoire à vin est divisée en deux compartments (supérieur et inférieur) pour le stockage séparé des vins rouges et blancs.

Application practique

Les clayettes peuvent etre tirées vers l'extérieur ou poussées vers l'intérieur avec
I'application des glissieres. Les portes vitrées sont installes afin de vous permettre de voir I'etat des bouteilles de vin a I'intérieur.

Nouvelle de conception

Le verre est renforcé par des films résistant aux ultraviolets pour éviter toute détérioration de la qualité des vins ;
Des DEL témoins à faible émission de chaleur sont utilisées pour réduire les influences sur le goût du vin.

Avis CE

Ce produit a été conçu en conformité avec la Directive relative aux basses tensions (2006/95/CE), la Directive de compatibilité electromagnétique (2004/108/CE) et la Directive d'écoconception (2009/125/CE) implémentée par la Réglementation CE N° 643/2009 de l'Union Européenne

SAMSUNG

Veuillez noter les numéroes de modèle et de série de votre réfrigérateur pour pouvoir vous y reférer ultérieurement. Ceux-ci sont indiqués sur la paroi droite de l'armoire à vin.

N^o de modulo
Nombre de série

CONSIGNES DE SECURITÉ

AVERTISSEMENT

• Veuillez dire attentivement ce manuel et le conserver pour une utilisation ultérieure avant d'utiliser l'armoire à vin.
• Ce manuel étant commun à plusieurs modèles, les fonctions de votre réfrigérateur peuvent l'égèrement différer de celles qui y sontprésentées.

SIGNES ATTENTION ET AVERTISSEMENT

A AVENTURATION	Indique la présence d'un risque de mort ou de blessures graves.
A ATTENTION	Indique la présence d'un risque de blessure corporelle ou de dégât matériel.
AUTRES SYMBOLES
	Représentée une action que vous NE devez PAS FAIRE.
	Représenté un élément que vous NE devez PAS DEMONTER.
	Représenté un élément que vous NE devez PAS TOUCHER.
	Représentée une consigne que vous devez respecter.
	Indique que vous devez débrancher la prise de courant.
	Indique qu'une mise à la terre est nécessaire afin d'éviter un choc électrique.
	Ce symbole indique qu'il est commandé de faire appel à un réparateur.

Veuillez respecter spécifiquement ces symboles d'advertisement car ils sont utilisés pour éviter des blessures à vous-même et aux autres personnes.

Après la de cette section, veuillez la conserver correctement pour toute consultation ultérieure.

• Cet apparéil doit être installé correctement et placé dans un lieu approprié conformément au manuel avant son utilisation.
  Utilisez cet apparéil aux fins pour lesquelles il a été concu, conformément à ce manuel.
• Il est fortement recommandé de faire effectuer toutes les réparations par un technicien qualifié.
• Selon le modele, cet apparéil peut utiliser du R600a ou du R134a comme réfrigérant. Veuillez consulter l'étiquette du compresseur à l'arrière de l' apparéil ou le schéma de branchement à l'arrière du meuble et vous assurer du frigorigène utilisé par cette armoire à vin.

• Le frigorégène R600a est un gaz naturel qui peut être utilisé dans différents types d'environnements, mais en raison de son inflammabilité, il faut faire attention à n'endommager aucun composant de la boucle de refroidissement lors du transport et de l'installation de cet apparéil.

• Toute fuite de gaz frigorigène peut s'enflammer et provoquer des léasons oculaires. Si vous constatEZ une fuite, toute flamme neue ou autre source potentielle d'incendie doit être interdite et la piece où se trouVE l'appareil doit être aERée pendant plusieurs minutes.

• Pour éviter la génération d'un gaz inflammable mélangé par l'air et la fuite de frigorigène du circuit de refroidissement, les dimensions de la piece où l'appareil est installé doit dépendre de la quantité de frigorigène appliquée.

• Ne mettez jamais en route un apparéil qui révèle des signes de détérioration. Veuillez consulter votre revendeur en cas de doute.
• La pièce doit avoir un volume de 1 m3 pour 8 grammes de frigorigène R600a que l'appareil contient,
• La quantité du frigorégène est indiquée sur le schéma de branchement à l'arrière de votre armoire à vin.
• Jetez l'emballage du produit en respectant la réglementation environnementale en vigueur.
• Débranche l'appareil du secteur avant d'en replacer l'ampoule, - Il y aurait sinon risque de chocolélectrique.

CONSIGNES D'AVERTISSEMENTS IMPORTANTES

Ne jamais brancher plusieurs apparéils électrique à la fois dans une même multiplies.

• Dans le cas contraire, un incendie peut se produit.

• Evitez de placer l'arrière de l'armoire à vin très proche de la fiche d'alimentation pour ne pas écraser ou endommager la fiche.

• Une fiche d'alimentation endommagée peut provoquer un incendie en raison de la surchauffe.

• Evitez les projections ou l'écoulement de l'eau sur l'armoire à vin.

• Il y aurait un risque de chocolélectrique ou d'incendie.

• Ne placez pas d'objets lourds ou d'appareils électriques chauffant (par ex. four micro-ondes) sur le cordon d'alimentation.

• Il y aurait risque de court-circuit ou d'incendie.

• Ne tirez pas la fiche d'alimentation avec les mains mouillées.

• Il y aurait sinon risque de chocolélectrique.

• Ne posez,aúnrcipient remplid'eau sur le dessus de l'armoire à vin.

• Il y aurait un risque d'incendie ou de chocoléctrique en cas de déversement.

• N'installez pas l'armoire à vin dans un lieu humide ou sujet aux projections d'eau.

• Il y aurait un risque d'incendie ou de chocolélectrique si les composants de l'appareil ont un problème d'isolement.

• Ne conservez aucun objet volatile ou inflammable dans l'armoire à vin et n'utilisez pas ces objets à côté de l'armoire à vin.

• Le diluant au benzène, l'éthanol, l'éther, le GPL ou toutes les autres substances similaires peuvent cause une explosion.

• Ne démontez, ni ne répAREz jamais l'armoire à vin vous-même.
• Il y aurait risque d'incendie, de dysfonctionnement ou de dommages corporels.

• Avant de remplacer la lampe à l'intérieur de l'armoire à vin, veuillez débrancher la fiche.
• Il y aurait sinon risque de chocoléctrique.

• Si vous mettez au rebut l'armoire à vin, veuilles démonter les portes et les joints avant la mise au rebut.
• Cela évitera tout risque que des enfants restent enfermés dans l'armoire à vin.

L'armoire a vin doit être reliée à la terre.
- En cas de consommation électrique ou de chic électrique dus à une fuite de courant de l'armoire à vin

• N'utilise jamais un tuyau de gaz, une ligne téléphonique ou tout autre conducteur de foudre potentiel comme point de mise à la terre.
• Une application incorrecte de la fiche de mise à la terre peut causeur un chocoléctrique.

CONSIGNES DE PRECAUTION

• Ne branchez jamais une fiche d'alimentation desserée dans la prise d'alimentation.
• Il yaurait un risque de chocolélectrique ou d'incendie.
• Ne tirez jamais sur le cordon d'alimentation pour le débrancher.
• Un cordon d'alimentation abîmé peut provoquer des courts-circuits, des incendies ou des chocs électriques.
• Si le cordon d'alimentation est abimé, il doit être remplaceé soit par le fabricant, soit par un service après-vente/agréé, soit par un technicien qualifié.
• Ne placez jamais d'objets sur le dessus de l'armoire à vin.
• L'objet pourrait tomber en blesser quelqu'un ou causeur des dégats matériels lors de l'ouverture ou de la fermetre de la porte de l'armoire à vin.
• Ne conservez jamais de médicaments, de matériels scientifique ou d'autre produit sensible à la température dans l'armoire à vin.
• Consultez les étiquettes d'identification des produits pour vous assurer qu'ils peuvent être réfrigérés.
• L'armoire à vin doit être entièrement réfrigérée après le premier branchement avant de pouvoir placer des bouteilles de vin et les bouteilles de vin ne doivent pas été placées à côte du capteur de température.
• Pour éviter d'influencer l'affichage correct des températures
• Ne placez pas l'armoire à vin à l'horizontalité ou avec la tête en bas. L'angle de pente entre le corps et le sol doit être supérieur à 45^ lorsqu'il est nécessaire de lemettre en pente.
• Pour éviter que l'huile du compresseur ne pénétre dans le tuyau du système et n'afecte l'efficacité de la réfrigération.
• Ne laïsez pas les enfants jouer ou monter sur l'armoire à vin.
• Pour éviter tout dégât à l'armoire à vin ou toute blessure aux enfants.
• Si l'alimentation est débranchée, vous pouvez la rebrancher au bout de 5 minutes.
• Pour éviter tout dégât au compresseur.
• Cet apparéil ne doit pas être utilisé par des personnes (y compris des enfants) disposant de capacités physiques, sensorielles ou mentales réduites ou manquant d'expérience et de connaissance, à moins qu'elles ne le fassent sous la surveillance d'une personne responsable de leur sécurité ou conformément aux instructions d'utilisation de l' apparéil que cette personne leur aura fournies.
• Cet apparéil n'est pas prévu pour être utilisé par des enfants ou des personnes infirmes sans surveillance.
• Ne conservez aucun produit pharmaceutique, scientifique ou thermosensible dans le réfrigerateur. - Les produits nécessitant un contrôle de température rigoureux ne doivent pas être stockés dans cet apparéil.

La réfrigération de l'armoire à vin s'effectue grâce au frigorigène qui est introduit dans l'armoire à vin par un processus de fabrication spécial. Par conséquent, il faut s'assurer que le tuyau à l'arrière de l'armoire à vin est intact

• Si vous remarquez un son anomal, une odeur ou de la fumee, débranchez immédiatement l'alimentation et contactez le service après-vente Samsung le plus proche.

• Lors du nettoyage de la fiche, ne retirez par les saletés sur les broches de la fiche d'alimentation avec un chiffon mouillé.

• Il y aurait, sinon, un risque de brûlure et d'incendie.

• Ne passes pas les mains au-dessous de l'armoire à vin.
• Les bords coupants pourrait vous blesser.
• En cas d'inutilisation prolongée de l'armoire à vin, débranchez la prise d'alimentation. - La détérioration de l'isolement peut provoquer un incendie.

• Tenez les ouvertures de ventilation et le passage de l'air propres dans l'armoire à vin et éviter de les obstruer.
• N'utilisez aucun moyen mécanique, ni aucune autre méthode que celles recommendées par le fabricant pour accélérer le dégivrage.
• N'endommagez pas le système et le circuit de réfrigération.
• N'utilisez aucune autre produit électronique dans l'armoire à vin à l'exception des produits électroniques recommendés par le fabricant.

MONTAGE DE VOTRE ARMOIRE À VIN

07

07 Installation de votre armoire à vin

INSTRUCTIONS D'UTILISATION POUR L'ARMOIRE À VIN

O9

09 Préparations avant utilisation
09 Panneau de commande
10 Premier branchement de l'alimentation et réglage de température

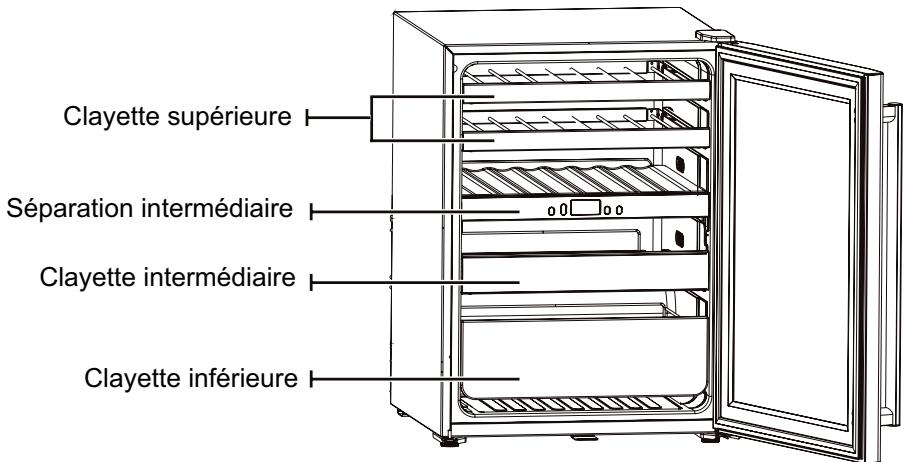

13 Schéma fonctionnel de l'armoire à vin
14 Entretien et nettoyage

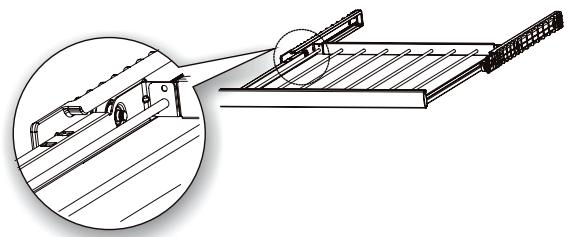

15 Démontage des clayettes

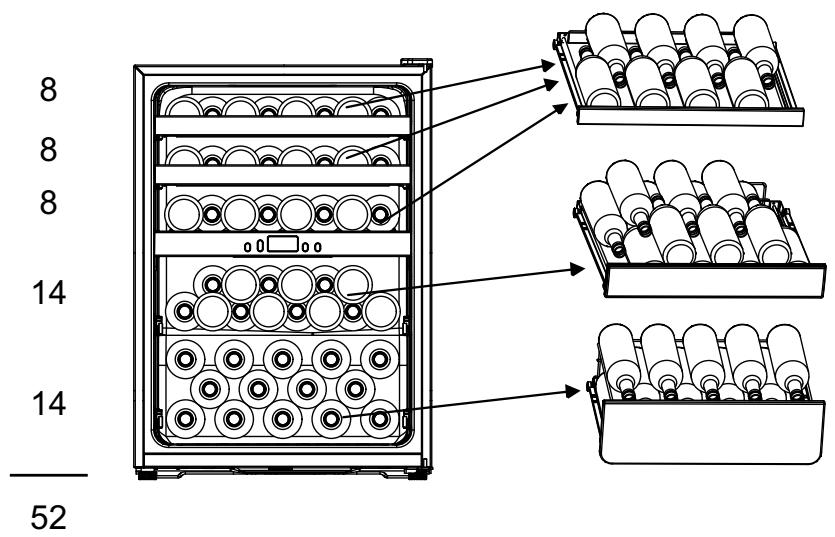

15 Disposition du chargement des bouteilles de vin

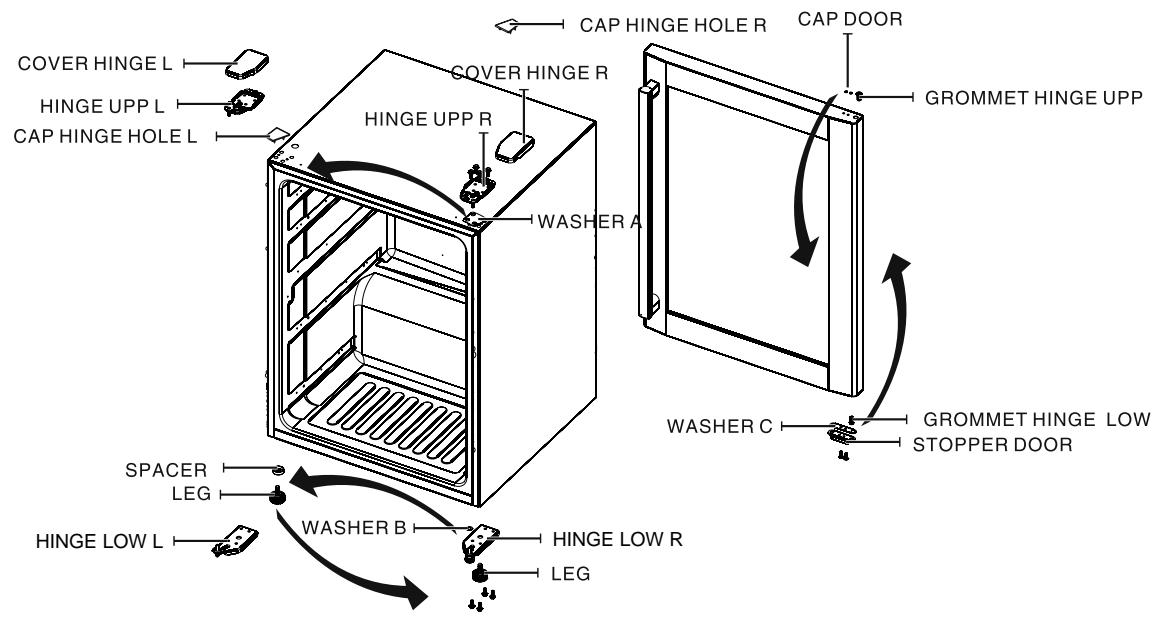

16 Modification du sens d'ouverture des portes (en option)

DéPANNAGE

17

INSTALLATION DE VOTRE ARMOIRE À VIN

CONTROLEZ LES DIMENSIONS DE VOTRE PORTE

Vérifiez les dimensions de votre porte pour vous assurer que l'armoire à vin puisse passer à travers la porte.

• DIMENSIONS DE CET APPAREIL

	Dimensions (mm)	Modèle
Largeur	595	RW52DASS, RW52EBSS
Profondeur	665	RW52DASS, RW52EBSS,
Hauteur	840	RW52DASS, RW52EBSS,

Démontez tous les éléments d'emballage, y compris les rubans à l'intérieur, etc. Veuillezsterol le bloc de mousse sous l'armoire à vin pendant l'utilisation :

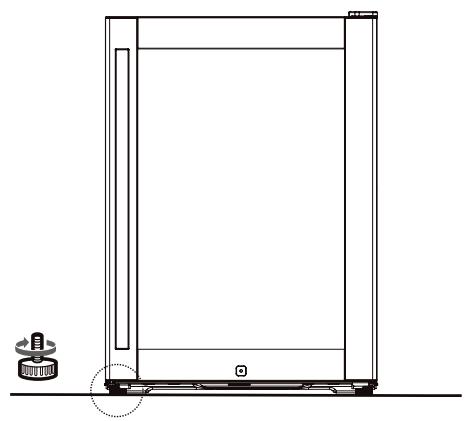

1. Le sol sur lequel est placé l'armoire à vin doit être plat et solide ; dans le cas contraire, le système de réfrigération interne peut ne pas fonctionner correctement. Si elle n'est pas bien de niveau, réglez le niveau de l'armoire à vin en tournant les pieds de réglage en bas du meuble (vers la gauche pour monter).

• Le bruit sera amplifié si l'appareil est placé sur un sol qui n'est pas dur;
• Veuillez placer un socle de bois solide en cas de placement sur un tapis pour éviter que la chaleur du bas de l'armoire à vin n'entraîne une décoloration ou que le tapis n'obstrue l'évacuation de la chaleur.

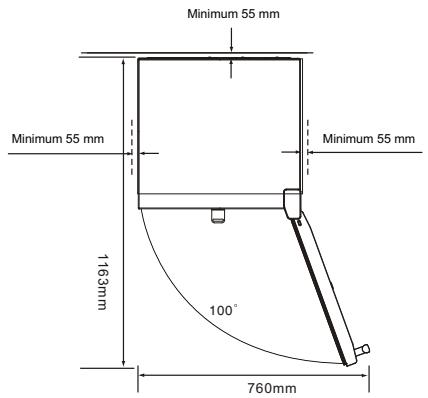

1. Laissez suffisamment d'espace pour l'armoire à vin.

La distance minimum entre la paroi arrête ou l'armoire à vin et le mur doit être de 55 mm. La distance séparant le haut de l'appareil du plafond doit être d'au moins 100 mm.

1. Nettoyage de l'armoire à vin

Nettoyez l'intérieur et l'estérieur de l'armoire à vin avec un chiffon imbibé d'eau chaude (ajoutez un peu de détergent neutre à l'eau chaude).

1. Branchez la fiche d'alimentation une heures après la mise en place de l'appareil.

Veuillez effectuer les opérations correspondantes en suivant soigneusement les informations affichées sur l'armoire à vin :

L'armoire à vin démarre. La température à l'intérieur descend et le vin peut être stocké au bout de 2 à 3 heures.

Consignes d'installation :

1. Ne placez pas l'armoire à vin dans un lieu où la température ambiente est inférieure à 10^ ou supérieure à 32^ .
2. L'armoire à vin peut ne pas démarrer ou fonctionner à une température ambiente inférieure (au-dessous de 10^ ) si sa température est régée au-dessus de 10^ .
3. Lorsque la température ambiente dépasse 32^ , nous conseillons ne régler la température entre 10^ et 18^ .
4. Lorsque la température ambiente est au-dessous de 5^ , veuillezPTRer la fiche de la prise, sans quoi le vin pourrait geler.

Instructions d'utilisation de l'armoire à vin Samsung

PREPARATION AVANT L'UTILISATION

Votre armoire à vin peut fonctionner normalement une fois effectuees les etapes suivantes. Si ce n'est pas le cas, veuillez vérifier la source d'alimentation ou essayer le depannage sur la derniere page de ce mode d'emploi. Veuillez contacter le service après-vente Samsung le plus proche en cas de doute ou de question.

1. Un espace approprié doit être réservé entre le mur et l'armoire à vin. Veuillez consulter les instructions d'installation de ce manuel.
2. Veuillez vérifier si l'écran affiche la température lorsque l'armoire vin est mise sous tension.
3. Sélectionnez la température la plus BASSE et patientez une heures. L'armoire à vin doit être ensuite refroidie et le moteur doit fonctionner de manière stable.
4. Il faut compter un certain temps pour que l'armoire à vin attaigne la température appropriée après le démarrage. Vous pouvez stocker les vins à l'intérieur lorsque la température de l'armoire à vin est suffisamment basse.

Cet apparéil est exclusivement concu pour la conservation des vins.

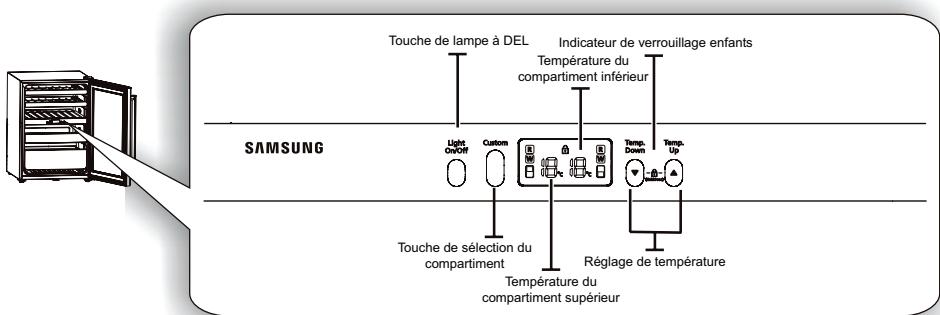

PRESENTATION DU PANNEAU DE COMMANDE (RW52DASS)

1. Fonction de selection du compartment

• Sélectionnez le compartment supérieur ou inférieur en appuyant sur la touche "Custom". Appuyez sur "Custom" une première fois pour faire clignoter la température du compartment supérieur sur le panneau, puis saisissez le réglage de température du compartment supérieur. Appuyez à nouveau sur "Custom" pour faire clignoter la température du compartment inférieur sur le panneau, puis saisissez le réglage de température du compartment inférieur.

2. Réglage de la température du compartmentement supérieur

• La plage de réglage de température du compartment supérieur est de 8^ à 18^ et peut être réglée à l'aide de la touche de réglage de la température. Appuyez sur "Custom" pour saisir le réglage de température du compartment supérieur. Le compartment supérieur affiche alors la température réglée. Appuyez à nouveau sur "Temp.up" dans un-delai de 5 secondes pour modifier le réglage de température pour le compartment supérieur. La température réglée augmentera de 1^ à chaque pression et il ne sera plus possible d'appuyer sur la touche "Temp.Up." lorsqu'elle atteint 18^ . La séquence de réglage est la suivante :

8^ C 9^ C 10^ C 11^ C 12^ C 13^ C 14^ C 15^ C 16^ C 17^ C 18^ C

• Lorsque le réglage de température du compartment supérieur est supérieur ou égal à 13^ , l'indicateur R du compartment supérieur est allumé et l'indicateur W est étant.

L'etat precedent le réglage de la température sera rétabli vous n'appuyez pas sur la touche "Temp.up" dans un-delai de 5 secondes.

• Lors du réglage de la température pour le compartmentement supérieur, appuyez à nouveau sur "Temp. down" dans un décali de 5 secondes pour modifier le réglage de température du compartmentement supérieur. La température diminuera de 1^ à chaque pression et il ne sera plus possible d'appuyer sur la touche "Temp.Down." lorsqu'elle atteint 8^ . La séquence de réglage est la suivante: 18^ 17^ 16^ 15^ 14^ 13^ 12^ 11^ 10^ 9^ 8^ . Lorsque la température régée du compartmentement supérieur est inférieure ou égale au réglage actuel du compartmentement inférieur, la température régée du compartmentement inférieur diminuera avec celle du compartmentement supérieur de manière synchronisée.
• Lorsque le réglage de température du compartment supérieur est inférieur ou égal à 13^ , l'indicateur W du compartment supérieur est allumé et l'indicateur R est étant. L'état précédent le réglage de la température sera rétabli vous n'appuyez pas sur la touche "Temp.down" dans un-delai de 5 secondes.

3. Réglage de la température du compartment inférieur

• La plage de réglage de température du compartment inférieur est de 3^ à 18^ et peut être réglée à l'aide de la touche de réglage de la température. Appuyez deux fois sur "Custom" pour saisir le réglage de température du compartment inférieur. Le compartment inférieur affiche alors la température réglée. Appuyez à nouveau sur "Temp.up" dans un-delai de 5 secondes pour modifier le réglage de température pour le compartment inférieur. La température réglée augmentera de 1^ à chaque pression et il ne sera plus possible d'appuyer sur la touche "Temp.Up." lorsqu'elle atteint 18^ . La série de réglage est la suivante: 3^ 4^ 5^ 6^ 7^ 8^ 9^ 10^ 11^ 12^ 13^ 14^ 15^ 16^ 17^ 18^

Lorsque la température définie pour le compartment inférieur est supérieure (ou égale) au réglage en cours pour le compartment supérieur, la température définie pour le compartment supérieur augmente de façon synchrone avec celle du compartment inférieur. Lorsque le réglage de température du compartment inférieur est supérieur ou égal à 13^ , l'indicateur R du compartment supérieur est allumé et l'indicateur W est étant. L'état précédent le réglage de la température sera rétabli vous n'appuyez pas sur la touche "Temp.up" dans un-delai de 5 secondes. Lors du réglage de la température pour le compartment inférieur, appuyez à nouveau sur "Temp.down" dans un-delai de 5 secondes pour modifier le réglage de température du compartment inférieur. La température diminuera de 1^ à chaque pression et il ne sera plus possible d'appuyer sur la touche "Temp.Down." lorsqu'elle atteint 3^ . La séquence de réglage est la suivante:

$$ \begin{array}{l}1 8 ^ {\circ} \mathrm {C} \rightarrow 1 7 ^ {\circ} \mathrm {C} \rightarrow 1 6 ^ {\circ} \mathrm {C} \rightarrow 1 5 ^ {\circ} \mathrm {C} \rightarrow 1 4 ^ {\circ} \mathrm {C} \rightarrow 1 3 ^ {\circ} \mathrm {C} \rightarrow 1 2 ^ {\circ} \mathrm {C} \rightarrow 1 1 ^ {\circ} \mathrm {C} \rightarrow 1 0 \rightarrow 9 ^ {\circ} \mathrm {C} \rightarrow 8 ^ {\circ} \mathrm {C} \rightarrow 7 ^ {\circ} \mathrm {C}\\rightarrow 6 ^ {\circ} \mathrm {C} \rightarrow 5 \rightarrow 4 ^ {\circ} \mathrm {C} \rightarrow 3 ^ {\circ} \mathrm {C}\end{array} $$

L'etat precedent le réglage de la température sera rétabli vous n'appuyez pas sur la touche "Temp.down" dans un-delai de 5 secondes.

Lorsque le réglage de température du compartment inférieur est inférieur ou égal à 13^ , l'indicateur W du compartment supérieur est allumé et l'indicateur R est étant.

4. Fonction verrouillage enfants

• En mode déverrouillage des touches, appuyez en même temps sur les touches "Temp.down" et "Temp.up" pendant 3 secondes pour allumer l'indicateur "Lock" sur le panneau et Sélectionner la fonction de verrouillage des touches. Pour annuler cette fonction, appuyez de nouveau en même temps sur ces 2 touches pendant 3 secondes. En mode verrouillage des touches, la touche de réglage de la température ne fonctionne pas, mais le tímoin lumineux fonctionne normalement.

5. Fonction d'advertisement de dysfonctionnement

• Veuillez débrancher la fiche de la prise et cesses d'utiliser l'armoire à vin si cette dernière présente le phénomène suivant. La température de la pierce affiche un H clignotant pour indique que la température ambiente est trop BASSE,

• Veuillez informer le personnel qualifié pour une réparation immédiate lorsqu'armoire à vin présente le phénomène suivant.

La température de la piece affiche E1, E2, E3, E4, ^1R , ^1R , ^1 d ou ^1 d clignotant.

6. Fonction de contrôle des DEL

• Lorsque l'éclairage interne est eteint, la DEL interne s'allume immediatement apres avoir appuyé sur la touche "Lighting On/Off".
• La DEL interne s'éteint automatiquement au bout d'une heures.
• Si la DEL interne est allumée, elle s'est intimédiement après avoir appuyé sur la touche "Lighting On/Off".

7. Fonction mémoire pour coupure de courant

Si l'armoire à vin est débranchée pendant son fonctionnement, elle reprend le fonctionnement normal lorsqu'elle est rebranchée à la température définie par l'utilisateur avant la coupure de courant.

PREMIER BRANCHEMENT AU SECTEUR ET RÉGLAGE DE LA TEMPERATURE

SAMSUNG

Lorsque l'armoire à vin est branchée à l'alimentation pour la première fois, tous les affichages clignotent pendant 2 secondes. L'appareil passe en fonctionnement R/W au bout de 2 secondes. (15^ / 10^)

• Réglez la température du compartment. Normalement, elle peut être régée en fonction des conditions d'utilisation désirées par l'utilisateur.

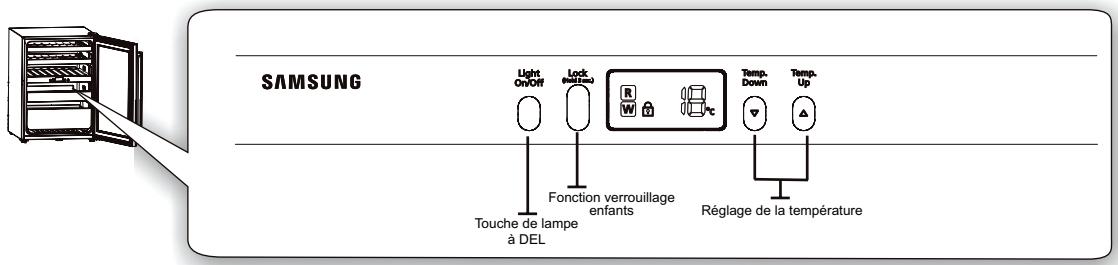

PRESENTATION DU PANNEAU DE COMMANDE (RW52EBSS)

1. Réglage de la température

• La plage de réglage de température du compartment des vins rouges est de 3^ à 18^ . Appuyez sur "Temp.up" pour modifier le réglage de température du compartment des vins rouges. La température réglée augmentera de 1^ à chaque pression. Vous ne pourrez plus appuyer sur la touche "Temp.up" lorsque la température atteindre 18^ . La série de réglage est la suivante: 3^ 4^ 5^ 6^ 7^ 8^ 9^ 10^ 11^ 12^ 13^ 14^ 15^ 16^ 17^ 18^
• Appuyez à nouveau sur "Temp.down" dans un décai de 5 secondes pour modifier le réglage de température du compartment. La température réglée diminuera de 1^ à chaque pression. Vous ne pourrez plus appuyer sur la touche "Temp.down" lorsque la température atteindre 3^ . La série de réglage est la suivante: 18^ 17^ 16^ 15^ 14^ 13^ 12^ 11^ 10 9^ 8^ 7^ 6^ 5 4^ 3^
• Le réglage de température affiché commence à clignoter 1 fois par seconde (0,5 s allumé/0,5 s éteint) lors de la première pression sur la touche "Temp.Down" ou "Temp.Up". Le clignotement cette lorsque les touches "Temp.Down" ou "Temp.Up" ne sont pas enforcées pendant 5 secondes et la température actuelle est alors affichée.
• Lorsque le réglage de température est supérieur ou égal à 12^ , l'indicateur W du compartment des vins blancs est allumé et l'indicateur R du compartment des vins rouges est étant.
• Lorsque le réglage de température est inférieur ou égal à 13^ , l'indicateur R du compartment des vins rouges est allumé et l'indicateur W du compartment des vins blancs est étant.

2. Fonction verrouillage enfants

• En mode déverrouillage des touches, appuyez sur la touche "Lock" pendant 3 secondes pour allumer l'indicateur "Lock" sur le panneau et Sélectionner la fonction de verrouillage des touches.
• En mode verrouillage des touches, appuyez sur la touche "Lock" pendant 3 secondes pour éteindre l'indicateur "Lock" sur le panneau et quitter le mode verrouillage des touches.
• En mode verrouillage des touches, la touche de réglage de la température ne fonctionne pas, mais le témoin lumineux fonctionné normalement.

3. Fonction d'advertisement de dysfonctionnement

• Veuillez débrancher la fiche de la prise et cessez d'utiliser l'armoire à vin si cette dernière présente le phénomène suivant.
  La température de la pièce affiche un H clignotant pour indique que la température ambiente est trop BASSE,
• Veuillez informer le personnel qualifié pour une réparation immédiate lorsque l'armoire à vin présente le phénomène suivant.
  La température de la pièce affiche 1E, E, ^1 R ou ^1 R clignotant.

4. Fonction de contrôle des DEL

• Lorsque l'éclairage interne est étée, la DEL interne s'allume immédiatement après avoir appuyé sur la touche "Lighting On/Off".
• La DEL interne s'éteint automatiquement au bout d'une heures.
• Si la DEL interne est allumée, elle s'est intimédiatement après avoir appuyé sur la touche "Lighting On/Off".

5.Fonction mémoire pour coupure de courant

Si l'armoire à vin est débranchée pendant son fonctionnement, elle reprend le fonctionnement normal lorsqu'elle est rebranchée à la température définie par l'utilisateur avant la coupure de courant.

PREMIER BRANCHEMENT AU SECTEUR ET RÉGLAGE DE LA TEMPERATURE

SAMSUNG

Lorsque l'armoire à vin est alimentée pour la première fois, tous les affichages clignotent pendant 2 secondes. Elle commence le fonctionnement normal au bout de 2 secondes. L'indicateur R du compartment des vins rouges est allumé et le réglage de température des vins rouges affiche 15^ .

• Réglez la température du compartment. Normalement, elle peut être régée en fonction des conditions d'utilisation désirées par l'utilisateur.

SCHEMA FONCTIONNEL DE L'ARMOIRE A VIN (PRENDRE LA SERIE RW52DASS POUR EXAMPLE)

Il existe deux options de porte

1: option de verrouillage

2: option réversible

Accessoires

	Description	RW52DASS/RW52EBSS
		Option de verrouillage	Option réversible
Accessoires du meuble	Séparation intermédiaire	1	1
	Clayette supérieure	2	2
	Clayette intermédiaire	1	1
	Clayette inférieure	1	1
Accessoires imprimés	Manuel utilisateur	1	1
Accessoires	Clé de porte	1	—
	Ensemble de charnière gauche	—	1 (jeu)

1. Les accessoires se trouvent dans le sachet du mode d'emploi
2. L'ensemble de charnière gauche comprend : charnière supérieure gauche (1), charnière inférieure gauche (1), couvercle de charnière supérieure gauche (1), couvercle de trou de vis droite (1)

Clayettes internes

Retirez toutes les clayettes et essuyez-les avec un chiffon doux imbibé d'eau chaude ou de détergent neutre.

Si vous utilisez du détergent, rincez les à l'eau propre et essuyez-les avec un chiffon sec.

Joints de porte

Veuillez nettoyer soigneusement les joints de porte. une baguette enrobée de coton peut être utilisé pour nettoyer les rainures.
Lors de l'installation du joint de porte après le nettoyage, fixez d'abord les quatre coins, puis appuyez sur le joint section par section.

Séparation intermédiaire

Vous pouvez nettoyer le séparateur intermédiaire avec un chiffon humide, puis l'essuyer avec un autre chiffon sec. N'utilisez jamais d'eau pour rincer les tâches du séparateur intermédiaire, car ce dernier contient des composants électroniques.

Il est déconseilé à l'utilisateur de démonter le séparateur intermédiaire pour éviter tout danger, car le séparateur contient des composants électroniques comme les conducteurs et le panneau d'affichage.

INFORMATIONS POUR LE NETTOYAGE DE L'INTÉRIEUR ET DE L'EXTÉRIEUR DE L'ARMOIRE À VIN

• Débranchez la fiche d'alimentation de la prise avant le nettoyage. L'intervalle entre le débranchement et le rebranchement doit être supérieur à 5 minutes;
• Evitez de laisser l'eau entre dans le boîtier de l'éclairage pendant le nettoyage ;
• Effectuez le nettoyage à l'aide d'un chiffon doux mouillé à l'eau chaude et/ou un produit de nettoyage neutre, rincez et séchez avec un chiffon sec;
• Nettoyez fréquement le canal de récolte de l'eau et la sortie de l'eau sous le compartment du meuble afin de garantir un écoulement normal de l'eau du dégivrage;
• Ne nettoyez pas avec un dénergent contenant des agents abrasifs (par ex.: dentifrice), des acides, des solvents chimiques (alcool) ou des agents de polissage;
• Veuillez nettoyer l'armoire à vin périodiquement pour garantir un fonctionnement correct ;

Après l'entretien, veuillez vérifier :
que le cordon d'alimentation n'est pas fissure ou endommagé ;
que la fiche d'alimentation est bien branchée dans la prise ;
que la fiche d'alimentation ne chauffe pas anormalement, etc.

Tirez sur le tiroir jusqu'en butée et soulevez-le pour le retarder.

Ne forcez pas pour tirer lors du démontage afin d'éviter d'endommager l'armoire à vin.

DISPOSITION DU CHARGEMENT DES BOUTEILLES DE VIN (RW52DASS,RW52EBSS)

MÉTHODE DE REMPLACEMENT DES PORTES DE GAUCHE ET DE DROITE (RW52DASS/RW52EBSS)(EN OPTION)

1. Débranche l'armoire à vin.
2. Introduisez un tournevis plat ou un outil similaire au bas du couvercle de charnière avant dans l'interstice entre la HINGE UPP R et le COVER HINGE R et tournez le tournevis vers l'extérieur en forçant légèrement pour démonter le COVER HINGE R. Mettez ensuite ce dernier de côte.
3. Demontez les quatre vis de la HINGE UPP R et retirez-les en même temps que la WASHER A au-dessous.
4. Demontez la porte et place-la sur une surface plane protégée.
5. Démontez le CAP HINGE HOLE L à gauche du meuble.
6. Retirez les vis qui fixent la STOPPER DOOR pour la démonter en même temps que la WASHER C. Utilisez ensuite un outil pour démonter la GROMMET HINGE LOW.
7. Utilisez un outil pour démonter la GROMMET HINGE UPP sur la partie supérieure de la porte.
   Installez-le sur le trou de l'axe au bas de la porte.
8. Installez la GROMMET HINGE LOW, la STOPPER DOOR et la WASHER C sur le trou de l'axe en haut de la porte en montant les vis dans la séquence contraire
9. Inclinez légèrement l'armoire à vin d'un angle inférieur à 45 degrés.
10. Demontez le LEG du côté droit et les vis qui fixent la HINGE LOW R. Demontez la HINGE LOW R et la WASHER B. Conservez la HINGE LOW R pour une utilisation ultérieure.
11. Demontez le LEG et la SAPCER de l'autre (:é et installez-les à droite. IMPORTANT : Le LEG de gauche possède une SPACER qui doit être déplacée du (:é croit lorsque l'ouverture de la porte est inversée.
12. Fixez la HINGE LOW L fournie avec le livre d'instructions à gauche avec les vis et installez le LEG. Placez la WASHER B dans l'axe de la charnière.
13. Remettez l'armoire à vin en position droite.
14. Placez la porte sur l'armoire à vin après avoir fait pivoter la porte de 180^ . Le trou de l'axe de la porte doit s'aligner avec l'axe de la charnière et la porte doit être proche de la charnière inférieure.
15. Introduisez la HINGE UPP L fournie avec le livre d'instructions dans le trou de charnière sur le cote gauche de la porte et fixez la HINGE UPP L au meuble de l'armoire à vin avec des vis. Assurez-vous de placer la WASHER A sous la HINGE UPP L. Assurez-vous que la porte est alignée avec le meuble de l'armoire à vin avant de serrer les vis.
16. Ouvrez et fermez la porte pour vérifier l'alignement de la porte avec le meuble. Si nécessaire, desserrez les vis fixant la HINGE UPP L au meuble, alignez la porte et reisserrez les vis.
17. Fixez le COVER HINGE L et le CAP HINGE HOLE L fournis avec le livre d'instructions et branchez l'alimentation. Réinitialisez les températures de l'armoire à vin.

Pas de réfrigération, pas de froid, trop froid	L'armoire à vin ne fonctionne pas	- La prise n'est pas correctement branchée. - Il n'y a pas de courant. - L'alimentation est coupée pendant le fonctionnement est rebranchée moins de 5 minutes après l'interruption d'alimentation.
	L'armoire à vin fonctionné pendant longtemps	- La température ambiente est plus élevé en été. - La porte est fréquemment ouverte ou fermée. - La ventilation extérieure de l'armoire à vin est insuffisante.
L'armoire à vin émet dessons anormaux	L'armoire à vin n'est pas placée de niveau	- Si l'armoire à vin n'est bien placeés de niveau, le bruit de fonctionnement augmente. Réglez le niveau de l'armoire à vin en tournant le pied de réglage sous le meuble
	Bruit de la circulation de l'air ou de l'eau	- La température dans l'armoire à vin peut chuter rapidement en raison de la circulation du frigorigène dans la conduite. Le frigorigène peut être de deux types : gazeux ou liquide, ce qui peut générer de légers bruits pendant la circulation.
	Bourdonnement léger	- Le compresseur fonctionne. Le son est un peu plus fort lorsqu'il démarre. Le son d'une armoire à vin à rendrement élevé est plus élevé car le compresseur est plus puissant.
	Déclics ou autres	- Les composants électriques comme le panneau de commande principal, le relais de démarriage, la protection thermique et l'électrovanne, etc. émettent des déclics ou d'autres sons en raison de leur connexion et déconnexion fréquence.
Condensation/uite d'eau, givre/gel	La porte, le cadre de la porte et le cadre du meuble représentant de la condensation.	- Cela se produit lorsque le taux d'humidity est élevé. - Essuyez avec un chiffon doux.
	L'eau du dégivrage déborde de l'armoire	- La sortie de l'eau est obstruée
	Il y a du givre sur la paroi arrêté du meuble	- Ceci est normal lorsque l'armoire à vin fonctionne. - Le givre disparaît automatiquement après l'accrit - Les bouteilles de vin ne doivent pas été trop proche de la paroi arrêté de l'armoire à vin.
Les deux côtés chauffent et il y a une odeur anormale	Le cadre avant du meuble ou la paroi latérale de l'armoire àVIN chauffent	- Des dispositifs émettant de la chaleur (condensateurs) sont installés sur les deux côtés de l'armoire à vin. Cette chaleur est un phénomène normal

L'armoire à vin abaisse sa température interne grâce au fonctionnement du compresseur et à la circulation du frigorigène pour garantir la fraîcheur des vins dans l'armoire.

Vouss pouvez entendre de légers bruits qui sont normaux. Prenez le temps de vous y habituer.

Question ou commentaires?

COUNTRY	CALL	OR VISIT US ONLINE AT
CANADA	1 -800-SAMSUNG (7267864)	www.samsung.com/ca
MEXICO	01 -800-SAMSUNG (7267864)	www.samsung.com/mx
U.S.A	1-800-SAMSUNG(726-7864)	www.samsung.com/us
AUSTRIA	0810-SAMSUNG(7267864, €0.07/min)	www.samsung, com/at
ARGENTINE	0800-333-3733	www.samsung.com/ar
BRAZIL	0800-124-421/4004-0000	www.samsung.com/br
CHILE	800-SAMSUNG(726-7864)	www.samsung.com/cl
COSTA RICA	0-800-507-7267	www.samsung.com/latin
COLOMBIA	01-8000112112	www.samsung.com.co
EL SALVADOR	800-6225	www.samsung.com/latin
GUATEMALA	1-800-299-0013	www.samsung.com/latin
JAMAICA	1-800-234-7267	www.samsung.com/latin
PANAMA	800-7267	www.samsung.com/latin
PUERTO RICO	1-800-682-3180	www.samsung.com/latin
REP. DOMINICA	1-800-751-2676	www.samsung.com/latin
TRINIDAD & TOBAGO	1-800-SAMSUNG(726-7864)	www.samsung.com/latin
VENEZUELA	1-800-100-5303	www.samsung.com/latin
ECUADOR	1-800-10-7267	www.samsung.com/latin
BELGIUM	02 201 2418	www.samsung.com/be
CZECH REPUBUC	800 - SAMSUNG (800-726786)	www.samsung.com/cz
DENMARK	70 70 19 70	www.samsung.com/dk
FINLAND	030 - 6227 515	www.samsung.com/fi
FRANCE	01 4863 0000	www.samsung.com/fr
GERMANY	01805 - SAMSUNG(7267864, €0.14/Min)	www.samsung.de
HUNGARY	06-80-SAMSUNG(7267864)	www.samsung.com/hu
ITALIA	800-SAMSUNG(7267864)	www.samsung.com/lt
LUXEMBOURG	261 03 710	www.samsung.com/lu
NETHERLANDS	0900 - SAMSUNG(7267864, € 0.10/Min)	www.samsung.com/nl
NORWAY	815-56 480	www.samsung.com/no
POLAND	0-801- 1-SAMSUNG (172678)/022 - 607 -93-33	www.samsung.com/pl
PORTUGAL	808 20 - SAMSUNG(7267864)	www.samsung, com/pt
SLOVAKIA	0800 - SAMSUNG(7267864)	www.samsung.com/sk
SPAIN	902 - 1 - SAMSUNG (902 172 678)	www.samsung.com/es
INDIA	33030 8282/1800-29-3232/02-689-3232 /1800 266 8282	www.samsung.com/in
AUSTRALIA	1300 362 603	www.samsung.com/au
SWEDEN	0771 726 7864 (SAMSUNG)	www.samsung, com/se
U.K	0845 SAMSUNG(7267864)	www.samsung.com/uk
EIRE	0818 717 100	www.samsung.com/ie
SWITZERLAND	0848 - SAMSUNG(7267864, CHF0.08/min)	www.samsung.com/ch
RUSSIA	8-800-555-55-55	www.samsung.ru
UKRAINE	0-800-502-000	www.samsung.ua www.samsung.com/ua ru
INDONESIA	0800-112-8888/021-5699-7777	www.samsung.com/id
MALAYSIA	1800-88-9999	www.samsung.com/my
PHILIPPINES	1800-10-SAMSUNG (7267864)	www.samsung.com/ph
SINGAPORE	1800-SAMSUNG (7267864)	www.samsung.com/sq
VIETNAM	1 800 588 889	www.samsung, com/vn
THAILAND	1800-29-3232/02-689-3232	www.samsung.com/th
SOUTH AFRICA	0860 726 7864 (SAMSUNG)	www.samsung.com/za
U.A.E	800-SAMSUNG (726-7864)/8000-4726	www.samsung. com/ae
