ARC 2040 ALU VITREE - Cave à vin WHIRLPOOL - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Cave à vin
Marque	Whirlpool
Modèle	ARC 2040 ALU VITREE
Capacité maximale	111 bouteilles (0,75 L bordelaises, hauteur 1400 mm) ou 131 bouteilles (hauteur 1600 mm)
Dimensions (approx.)	Hauteur 1400 mm, largeur 600 mm, profondeur 600 mm (estimé)
Poids (approx.)	50 kg (estimé)
Alimentation	220-240 V, 50 Hz
Température de conservation	8 °C à 12 °C (réglable via thermostat)
Humidité relative idéale	50 % à 70 %
Thermostat	Positions MIN, MED, MAX (arrêt sur position 0)
Affichage température	Thermomètre numérique (pile montre incluse)
Éclairage intérieur	Lampe automatique à l'ouverture de la porte, commande manuelle possible
Filtre à charbon actif	Oui, remplaçable via service après-vente
Dégivrage	Automatique, évacuation par orifice
Étagères	Bois (chêne) coulissantes
Porte	Vitrée, avec joint magnétique
Réfrigérant	R600a (Isobutane) ou R134a (selon plaque signalétique)
Niveau sonore	Environ 38 dB (estimé, bruits de gargouillement normaux)
Classe climatique	N/ST (température ambiante 16-38 °C, estimé)
Consommation énergétique	Environ 0,5 kWh/24h (estimé)
Sécurité enfants	Interdire aux enfants de jouer ou se cacher dans l'appareil
Entretien régulier	Nettoyage condenseur tous les 6 mois, nettoyage intérieur avec eau tiède et détergent neutre
Pièces détachées disponibles	Filtre charbon, thermomètre, ampoule, joint de porte (via SAV)
Service après-vente	Contacter avec référence modèle et numéro SERVICE

FOIRE AUX QUESTIONS - ARC 2040 ALU VITREE WHIRLPOOL

Quelle est la température idéale pour conserver le vin dans la cave Whirlpool ARC 2040 ALU VITREE ?

La température idéale se situe entre 8 °C et 12 °C. Évitez les écarts rapides et ne descendez jamais en dessous de +6 °C.

Comment régler la température de la cave à vin ?

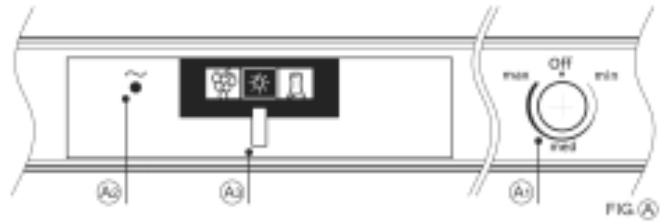

Utilisez le thermostat externe (voir figure A1). Tournez sur MIN pour moins froid, MED pour température moyenne, MAX pour plus froid. La position 0 arrête l'appareil.

Comment nettoyer l'intérieur de la cave à vin ?

Débranchez d'abord l'appareil. Nettoyez l'intérieur avec une éponge imbibée d'eau tiède et/ou de détergent neutre. Rincez et essuyez avec un chiffon doux. N'utilisez pas de produits abrasifs.

Comment se fait le dégivrage ?

Le dégivrage est entièrement automatique. De petites gouttes d'eau peuvent apparaître sur la paroi arrière ; l'eau s'évacue via un orifice vers un récipient où elle s'évapore. Nettoyez régulièrement l'orifice avec l'outil fourni.

Peut-on changer le sens d'ouverture de la porte ?

Le changement de sens d'ouverture de la porte n'est pas considéré comme une intervention sous garantie. Contactez le service après-vente pour effectuer cette opération.

Combien de bouteilles peut contenir la cave ARC 2040 ALU VITREE ?

La capacité maximale est de 111 bouteilles de 0,75 L (type bordelaise) pour une hauteur de 1400 mm, ou 131 bouteilles pour une hauteur de 1600 mm.

Pourquoi la cave à vin fait-elle du bruit ?

Les bruits de gargouillement et de détente provenant du circuit de réfrigération sont normaux. Vérifiez aussi que l'appareil est bien de niveau et que les tuyaux arrière ne se touchent pas.

Quelles précautions d'installation respecter ?

Installez la cave à l'écart des sources de chaleur (cuisinière, radiateur). Laissez un espace d'au moins 5 cm au-dessus et une circulation d'air suffisante. Placez-la dans un endroit sec et bien aéré, à plat en réglant les pieds avant.

Comment économiser l'énergie avec cette cave à vin ?

Évitez de placer l'appareil près d'une source de chaleur ou en plein soleil. Ouvrez la porte le moins souvent possible. Vérifiez que le joint de porte est en bon état. Nettoyez régulièrement le condenseur à l'arrière.

Que faire si la cave à vin ne refroidit pas assez ?

Vérifiez d'abord si la porte ferme correctement et si les bouteilles n'empêchent pas la fermeture. Assurez-vous que le thermostat est sur la bonne position. Contrôlez que l'appareil n'est pas près d'une source de chaleur et que les grilles de ventilation ne sont pas obstruées.

MODE D'EMPLOI ARC 2040 ALU VITREE WHIRLPOOL

AVANT D'UTILISER VOTRE CAVE À VIN

CONSEILS POUR LA PROTECTION DE L'ENVIRONMENT

PRECAUTIONS ET RECOMMANDATIONS GENÉRALES

INTRODUCTION SUR LE VIN

COMMENT FAIRE FONCTIONNER LA CAVE À VIN

NETTOYAGE ET ENTRETION

DIAGNOSTIC RAPIDE

SERVICE APRÉS-VENTE

INSTALLATION

AVANT D'UTILISER VOTRE CAVE À VIN

L'appareil que vous venez d'acheter est une cave à vin ; il s'agit d'un produit professionnel exclusivement réservé à la conservation des vins.

Pour utiliser au moyen votre apparéil, nous vous invitons à lire attentivement les instructions relatives à son'utilisation ainsi que les instructions jointes dans lesquilles vous trouvrez la description de votre apparéil et des consels utiles sur la conservation des vins.

Conserve ce livre pour toute consultation ultérieure.

1. ÀpRES avoir déballé l'appareil, assurez-vous que la porteferme parfaitement. Tout dommage évientuel devra être signalé au revendeur dans un-delai de 24 heures.
2. Nous vous conseillons d'attendre au moins deux heures avant demettre l'appareil en service afin que le circuit refrigerant soit parfaitement efficace.
3. Assurez-vous que l'installation et le branchement électrique ont ete realizedes par un technicien qualifie, conformement aux instructions du fabricant et aux normes locales en vigueur.

CONSEILS POUR LA PROTECTION DE L'ENVIRONNEMENT

1. Emballage

L'emballage est 100% recyclable et porte le symbole du recyclage.

Pour la mise au rebut, suivez les réglementations locales en vigueur.

Les matériaux d'emballage (sachets en plastique, éléments en polystyrene, etc.) doivent etre tenus hors de portee des enfants car ils constituent une source potentielle de danger.

2. Appareil

Cet apparéil a été fabriqué avec des matériaux recyclables. Pour la mise au rebut, respectez les normes relatives à l'élimination des déchets en vigueur dans le pays d'installation.

Avant la mise au rebut, rendez-le inutilisable en sectionnant le cable d'alimentation electrique. Ne le jetez pas dans la nature, mais remettez-le à un centre de collecte spécialise qui procédera à la récapération des gaz réfrigerants.

Information :

Cet apparéil est sans CFC (le circuit de réfrigération contient du R134a) ou sans HFC (le circuit de réfrigération contient du R600a - Isobutane). Pour plus de détails, voir la plaque signalétique qui se trouve sur l' apparéil.

PRECAUTIONS ET RECOMMANDATIONS GENÉRALES

• N'utilise la cave à vin que pour la conservation des vins et n'y introduisez aucun autre type d'aliment.
• Veillez à ne pas couvrir ou obturer les grilles de ventilation de l'appareil.
• Pour éviter tout risque d'étouffement et d'emprisonnement, interdiseux enfants de jouer ou de se cacher dans l'appareil.
• Debranchez toujours le cable ou coupe le courant avant d'intervenir sur l'appareil pour son entretien ou son nettoyage.
• Le cable doit être remplace exclusivement par un technicien/agree.

Information

Pour les apparèils avec Isobutane (R600a)

L'isobutane est un gaz naturel qui est sans danger pour l'environnement, mais il est inflammable. Il est donc indispensable de vous assurer que les tuyaux du circuit de réfrigeration sont en parfait état.

Attention :

• Si vous avez range plusieurs bouteilles de vin, il faudra patienter quelques jours avant que la cave n'atteigne une température constante.
• Attention! La température de conservation ne doit jamais descendre sous +6^
  Durant le fonctionnement de l'appareil, la paroi du fond peut se recouvrir de gouttelettes ou d'un peu de glace. Ceci dépend du fonctionnement. Il n'est pas nécessaire de racler la glace ou d'essuyer les gouttelettes. La paroi du fond se dégivre automatiquement. L'eau de dégivrage est aménée automatiquement à travers un orifice d'évacuation puis recueillie dans un recipient où elle s'évapore.

Pour un rangement correct

• Rangez les bouteilles au milieu des grilles.
• Faites attention que les bouteilles ne touchent pas la porte vitrée lorsque vous la fermez.
• Attention : conservez les boissons alcoolisées en bouteilles hermétiquement fermées et en position verticale.
• Ne conservez pas de substances explosives dans l'appareil.
• Certaines zones prsentent des températures différentes à cause de la circulation de l'air : les zones les plus froides sont celles qui sont en contact avec la paroi du fond, les plus chaudes sont à proximite de la porte vitrée.
• Conservez le vin sans l'emballage, après avoir sorti les bouteilles des caisses ou des cartons.
• La contentance maximum de bouteilles de 0,75 l-bordelaise - est la suivante : 111 bouteilles h 1400 mm, 131 bouteilles h 1600 mm.

INTRODUCTION SUR LE VIN

La conservation du vin

Chacun sait que le vin peut etre conserve longtemps: les vins blancs installés dans un endroit approprié peuvent etre conserves environ deux ans apres la date des vendanges mais il convient toute fois de les consommer dans I'année qui suit. Les vins rouges légers peuvent etre conserves deux ans sans probleme et certains vins rouges ayant du corps peuvent résister dix ans;les vins liquoreux, vingt ans. Lorsque vous achetez une bouteille de vin, rangez-la immEDIatement à la cave ou dans un endroit approprié.

Dans le processus qui va de la culture du raisin à sa maturation et au moment des vendanges et de la vinification, trois facteurs se révèlent fondamentaux : la lumière, l'humidité de l'air et la température ambiente. Pour que le goût du vin attaigne la pleine maturation et pour lui garder tout son arôme, il est nécessaire de bien le conserver en faisant jouer ces trois facteurs.

Lieu de conservation

Nombreux sont ceux qui ne disposent pas d'une cave souterraine. Récemment, la technologie a réussi à offrir un substitut intéressant à la cave traditionnelle. La cave à vin (format réfrigerateur) que vous venez d'acheter est un apparil specialement concu pour contirer et conserver correctement le vin. Elle ne permet absolument pas de conserver des fruits, des légumes ou des canettes mais seulement vos bouteilles de vin préférentes. Àsidi, même si vous ne disposez pas d'une vraie cave, vous pourrez voir vieillir vos bouteilles pour les déguster quand bon vous semble.

Mode de conservation

La première règle est de coucher les bouteilles sur un côté et de les incliner de sorte que le vin mouille le bouchon. Certains pensent que ce système fait

sentir le "bouchon". En vérité, le contact du vin avec le bouchon favorise l'élasticité de ce dernier et garantit son utilisé.

Autre élément très important pour la conservation du vin : l'ordre de rangement des bouteilles : rangez vos vins comme vous foulez mais en respectant le type de vignoble, le type de vin, la zone de production, le producteur, l'année et utilisez pour cela les étiquettes de catalogage fournies. Cela vous permettra de désirir la bonne bouteille du premier coup sans les déplacer l'une après l'autre car toute vibration remet en suspension les séductimentations et risque d'alterer, à la longue, l'aspect esthetique du vin. Déplacer le moins possible vos bouteilles et laisser le vin se reposer. Évitez également demettre les bouteilles en contact avec la paroi du fond car cela pourrait compromettre la dégivrage mais aussi abimer les étiquettes des bouteilles à cause des gouttelettes d'eau qui tombent pendant le dégivrage.

Les étagères de rangement doivent être en bois car ce matériel au absorbe très bien les vibrations éventuelles et maintient la bouteille à l'écart de la paroi qui transmet de la chaleur ou du froid.

Il est également fondamental de conserver les bouteilles de vin loin de substances ou de lieux caractérisés par de fortes odeurs qui pourrait facilement être transmises au vin. Pour éviter ce genre de problème, l'appareil que vous venez d'acheter dispose d'un filtré au charbon actif qui elimine toute impureté presente dans l'air.

La température et l'humidité

La température représentée un facteur délicat et important pour tout le cycle de vie du vin et déterminé son bon développement lorsqu'il est affiné en bouteille. Pour une conservation ideale, la température doit oscillator entre 8 et 12^ . Évitez impersonatifment tout écart thermique rapide : une température trop élevé dilate les liquides et accelère la maturation du vin alors qu'une température trop BASSE (inférieure à 4 - 5 °C) peut provoquer la precipitation de tartrates, défaut qui compromet l'aspect esthétique du vin. Si par mégarde la température est descendue sous 0^ , le vin, en congelant, risque de faire exploser le bouchon

L'humidité aussi est très importante pour la conservation : un milieu trop sec fait resserrer le liège alors qu'un milieu trop humide favorisera le développement de moississeurs et de micro-organismes nocifs. Le niveau nécessaire d'humidité relative est compris entre 50% et 70% .

Le bouchon

Le bouchon représenté un composant fondamental de la bouteille : sa qualité,可以选择 par le producteur du vin, est très importante pour une bonne maturation du vin. Les conditions du bouchon dépendent, même sur la bouteille que vous achêterez, exclusivement du mode d'utilisation et de stockage prévus par le producteur ou l'embouteilleur.

COMMENT FAIRE FONCTIONNER LA CAVE À VIN

Mise en service de l'appareil

Mise en marche de l'appareil

L'appareil est doté exclusivement de commandes externes.

Branchez la fiche pourmettre l'appareil en marche et reglez le thermostat (Figure A1) sur une position au choix, un témoin vert s'allume (Figure A2): l'appareil est en marche.

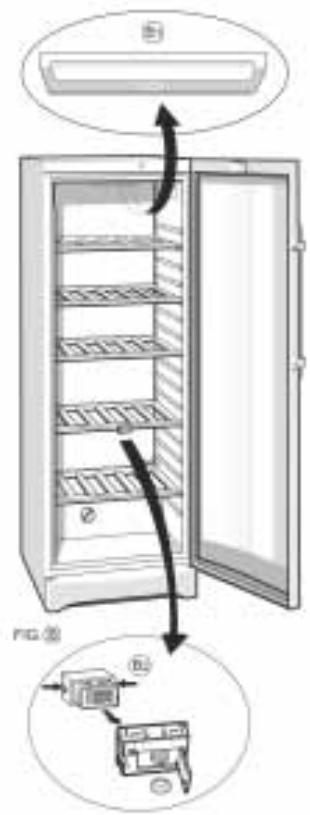

La cave à vin dispose d'une lampe (figure B1) qui s'allume automatiquement lorsque vous ouvrez la porte ou que vous pouvez allumer, si nécessaire, directement sur le tableau de commandes (figure A3).

Faites-la remplacer par un technicien autorise (Service après-vente) si elle se casse ou ne fonctionne plus.

Thermomètre (figure B2) :

L'appareil est doté d'un thermomètre numérique qui se trouve à l'intérieur du sacchet livre avec l'appareil. Installez le thermomètre sur une des grilles en bois afin de connaître la température à l'intérieur de la cave à vin. Le thermomètre renferme une pile type montre, à replacer au besoin.

Réglage de la température

1. Pour que l'appareil fonctionne correctement, il est conseilé de régler le thermostat selon les indications mentionnées au paragraphe "Introduction sur le vin" (page 24).

2. Pour régler la température à l'intérieur du compartmenté réfrigerateur, tournez le bouton de réglage du thermostat :

3. sur la position MIN pour obtenir une température MOINS FROIDE à l'intérieur du compartment ;

4. sur la position MED pour obtenir une température MOYENNE;
5. sur la position MAX pour obtenir une température PLUS FROIDE.

Thermostat sur : les fonctions de l'appareil sont interrompues, de même que l'éclairage mais l'appareil reste sous tension.

Remarque :

La température ambiente, la fréquence d'ouverture de la porte et la position de l'appareil peuvent influer sur la température interieure du réfrigerateur. Les positions du thermostat doivent varier en fonction de ces facteurs.

NETTOYAGE ET ENTRETIEN

Avant d'effectuer toute opération d'entretien ou de nettoyage, retirez la fiche de la prise de courant ou débranchez l'appareil.

Le dégivrage de la cave à vin est entièrement automatique.

• La présence périodique de petites gouttes d'eau sur la paroi arrrière, à l'intérieur de l'appareil, indique qu'un dégivrage automatique est en cours.

L'eau de dégivrage est amenée automatiquement à travers un orifice d'évacuation puis recueillie dans un recipient où elle s'évapore.

• Nettoyez régulierement l'orifice d'évacuation de l'eau de dégivrage en utilisant l'outil fourni avec l'appareil, pour garantir une évacuation constante et correcte de l'eau de dégivrage.

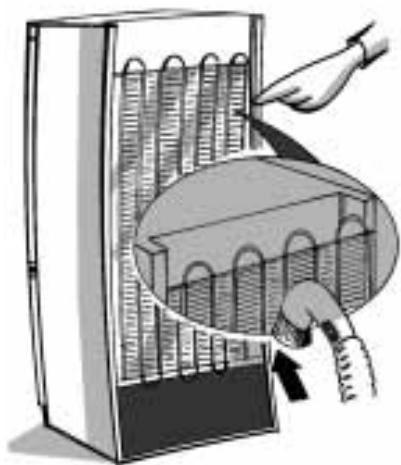

• Nettoyez régulierement le condenseur qui se trouve à l'arrière de l'appareil, avec un aspirateur ou une brosse.

Si nécessaire...

1. Videz complètement la cave à vin.
2. Debranchez l'appareil.
3. Pour éviter la formation de moisissures, de mauvaises odeurs ou d'oxydation, la porte de l'appareil doit rester entrouverte (3-4 mm environ).

4. Nettoyez l'appareil.

5. Nettoyez l'intérieur avec une éponge imbibée d'eau tiède et/ou de détergent neutre. Rincez et essuyez avec un chiffon doux. N'utilise pas de substances abrasives.

6. Nettoyez l'extérieur avec un chiffon doux imbibé d'eau. N'utilisez ni détergents abrasifs ni épONGes métalliques, ni détachants (ex. acetone, trichloréthylène) ni vinaigre.
7. Nettoyez la vitre extérieure avec un produit spécifique et la partie interieure exclusivement avec un chiffon légarement humide; éviter d'utiliser des détergents afin de ne pas compromètre la conservation des vins.

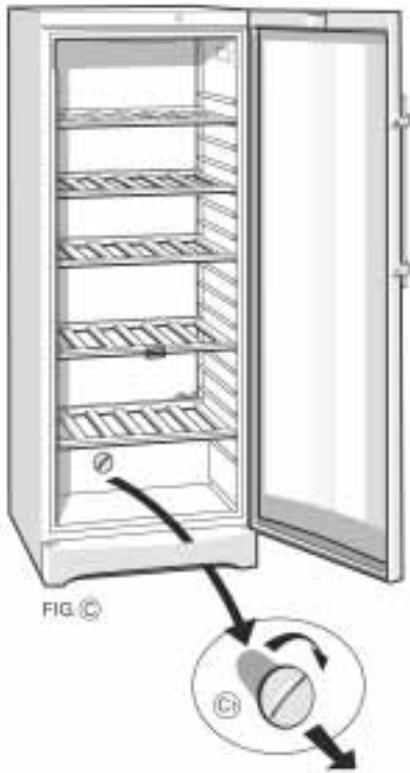

Charbons actifs

Après la température, la qualité de l'air est elle aussi déterminante pour bien conserver le vin. Pour filtrer l'air extérieur correctement, le filtrte au charbon actif est fondamental car il garantit un bon échange de l'air et le privè des poussières et des odeurs évientuelles (Figure C1).

Il est possible de remplaçer le filtré ; celui-ci est disponible auprès des Services ÀpRES-vente.

Nettoyage de la grille

Pour nettoyer correctement les grilles en chene, utiliser un chiffon humide.

Veillez à ne pas abimer le joint en dégageant la grille. Pour cela, il est conseilé d'ouvoir complètement la porte.

DIAGNOSTIC RAPIDE

1. L'appareil ne fonctionne pas.

2. Y a-t-il une coupure de courant ?

3. La fiche est-elle correctement introduite dans la prise de courant?
4. L'interrupteur bipolaire est-il enclenché ?
5. Le fusible n'a-t-il pas grillé ?
6. Le cable d'alimentation est-il endommagé ?

7. Le thermostat est-il sur la position (Arrêt)?

8. La température de la cave à vin n'est pas assez froide.

La portea-t-elle etefermee correctement?
- Les bouteilles empêchent-elles la porte de se fermer ?
L'appareil est-il installé pres d'une source de chaleur ?
- Le thermostat est-il sur la bonne position ?
- La circulation de l'air à travers les ouvertures de ventilation est-elle génée?

1. La température de la cave à vin est trop froide.

2. Le thermostat est-il sur la bonne position ?

3. L'appareil fait trop de bruit.

4. L'installation de l'appareil a-t-elle ete réalisée correctement?

5. Les tuyaux à l'arrière se touchent-ils ou vibrent-ils?

6. Il y a de l'eau au fond de la cave à vin.

7. La goulotte d'évacuation de l'eau de récapération d'eau de dégivrage est-elle bouchée?

Remarques :

Les bruits de gargouillagement et les bruits de détente provenant du circuit de réfrigeration doivent être considérés comme normaux.

SERVICE APRÉS-VENTE

Avant de contacter le Service Avec-vente :

1. Vérifiez s'il n'est pas possible d'éliminer les pannes sans aide (voir "Diagnostic rapide").
2. Remettez l'appareil en marche pour vous assurer que l'inconvénient a eté élimine. Si le problème persiste, débranchez à nouveau l'appareil et repêzez l'opération une heures plus tard.
3. Si le résultat est encore négatif, contactez le Service ÀpRES-vente.

Communiquez :

• le type de panne,
  -le modele,
• le numéro de Service (Número qui se trouve après le mot SERVICE sur la plaque signalétique placée à l'intérieur de l'appareil),
• voiture adressé complete,
• voire numero de téléphone avec l'indicatif.

Remarque :

Le changement du sens de l'ouverture de la porte de l'appareil effectué par le Service Àpres-Vente n'est pas considéré comme une intervention sous garantie.

INSTALLATION

• N'installez pas l'appareil près d'une source de chaleur. Les apparèils installés dans un endroit chaud, exposés aux rayons directs du soleil ou près d'une source de chaleur (radiateur, cuisine) consomment plus d'énergie, ce qui doit être évité.

• Si ce n'est pas possible, il convient de respecter les distances minimales suivantes :

• 30 cm des cuisinières à charbon ou à mazout;

• 3 cm des cuisinières électriques et/ou à gaz.

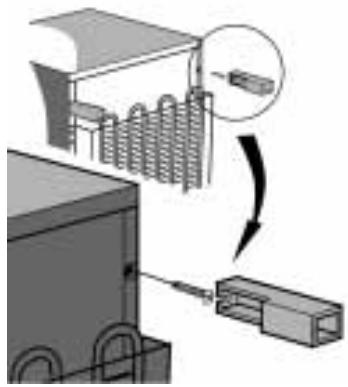

• Montez les entreprises fournies à l'arrière du condenseur qui se trouve derrière l'appareil (voir figure).

• Pour un fonctionnement optimal, laissez un espace d'au moins 5 cm au-dessus de l'appareil et positionnez les autres meubles à cotoé à une distance suffisante pour permettre une circulation minimum de l'air.
• Positionné l'appareil dans un endroit sec et bien aéré, à plat en réglant les pieds avant si nécessaire.
  Nettoyez l'intérieur.
  Montez les accessoires fournis.

Branchement électrique

• Les branchements électriques doivent être conformes aux normes locales en vigueur.
• La tension et la puissance sont indiquées sur la plaque signalétique située à l'intérieur de l'appareil.
• La mise à la terre de l'appareil est obligatoire aux termes de la loi.

Le fabricant decline toute responsabilité pour tous dommages eventuels subis par des personnes, des animaux ou des biens, par suite de la non-observation des consignes mentionnées ci-dessus.

• Si la prise et la fiche ne sont pas du même type, faites-les remplacer par un technicien qualifié.
• N'utilisez pas d'adaptateurs, de rallonges ni de prises multiples.

Mise hors tension de l'appareil

Pourmettre l'appareil hors tension,debranchezson cable d'alimentation ou actionnez l'interrupteur bipolaire instalé en amont de la prise.
