CTP 250 - Cave à vin LA SOMMELIERE - Notice d'utilisation et mode d'emploi gratuit

Marque	LA SOMMELIERE
Modèle	CTP 250
Type de produit	Cave à vin
Alimentation	220-240 V, 50 Hz
Éclairage intérieur	LED, modes permanent et automatique (ouverture porte)
Plage de température	Réglable par l'utilisateur (consigne via le tableau de commande)
Système de chauffage et refroidissement	Oui, double circuit pour maintien de la température été comme hiver
Affichage et alarme hygrométrie	Affichage du taux d'humidité ; alarme si <50% pendant plus de 72h
Alarme d'ouverture de porte	Oui, après 15 minutes d'ouverture
Alarme de température anormale	Oui, en cas de température trop haute ou trop basse
Filtre à charbon actif	Oui, à changer chaque année (alarme de fin de vie)
Réversibilité de la porte	Oui (sauf modèles porte pleine avec serrure)
Pieds ajustables	Oui, réglage par vissage/dévissage en façade avant
Bac de récupération d'eau	Oui, à installer sur le support du compresseur
Entretien du condenseur	Dépoussiérer au moins 2 fois par an
Service après-vente	Contacter le distributeur ou un technicien SAV pour toute réparation
Nombre de clayettes	Plusieurs clayettes en bois (montage sur supports réglables)
Fonction veille	Mise hors tension prolongée (appui 5s sur bouton)

FOIRE AUX QUESTIONS - CTP 250 LA SOMMELIERE

Comment régler la température de la cave à vin ?

Appuyez sur la touche Set du tableau de commande. La température clignote. Utilisez les touches + ou - pour ajuster la consigne. Appuyez à nouveau sur Set pour valider.

Comment changer le filtre à charbon actif ?

Lorsque le symbole du filtre clignote et qu'une alarme sonore retentit, le filtre est en fin de vie (environ 1 an). Remplacez-le par un nouveau filtre (contactez votre distributeur) et appuyez sur Set pendant 5 secondes pour réinitialiser le compteur.

Comment inverser le sens d'ouverture de la porte ?

Fermez la porte. Retirez les bouchons et dévissez la charnière supérieure. Otez la porte. Dévissez le clip de fermeture sur le côté gauche et fixez-le à droite. Enlevez le bouchon à droite, dévissez l'axe de porte avec rondelle et revissez-le à gauche. Tournez la porte de 180°, replacez-la et remettez la charnière. Attention : les modèles porte pleine avec serrure ne sont pas réversibles.

Que faire en cas d'alarme d'ouverture de porte ?

Si la porte reste ouverte plus de 15 minutes, l'alarme sonore retentit 3 fois toutes les 30 secondes. Fermez simplement la porte. L'alarme sonore s'arrête automatiquement après 3 minutes si la porte n'est pas fermée.

Comment afficher le taux d'humidité ?

Appuyez simultanément sur les touches + et - pendant 5 secondes. L'écran affiche alors l'humidité relative à l'intérieur de la cave.

Comment régler l'éclairage permanent ?

Appuyez sur le bouton d'éclairage pendant 5 secondes. Le symbole EcL s'affiche. Si le symbole EcL clignote, l'éclairage s'allume uniquement à l'ouverture de la porte. S'il est fixe, l'éclairage est permanent. Appuyez à nouveau pour changer de mode.

Que faire si le compresseur ne fonctionne pas ?

Vérifiez d'abord l'alimentation électrique (prise, fusible). Si tout est correct, attendez 3 minutes : le compresseur démarre après un délai normal. Si le problème persiste, contactez votre distributeur ou un technicien SAV.

Comment installer le bac de récupération d'eau ?

Placez le bac de récupération sur le support du compresseur, à l'arrière de la cave, de manière à ce que le petit tuyau d'évacuation d'eau débouche dans le bac. Voir le schéma dans la notice.

La cave peut-elle être utilisée dans un garage froid en hiver ?

Oui, grâce au circuit de chauffe. Si la température extérieure est inférieure à la consigne intérieure, le chauffage se met en marche (témoin rouge allumé). La cave maintient la température réglée même en environnement froid.

Comment nettoyer et entretenir la cave à vin ?

Dépoussiérez le condenseur à l'arrière au moins 2 fois par an avec un aspirateur. N'utilisez pas de chiffon humide à l'arrière. Nettoyez l'intérieur avec un chiffon doux et de l'eau savonneuse. Changez le filtre à charbon chaque année.

MODE D'EMPLOI CTP 250 LA SOMMELIERE

1.DESCRIPTION DE VOTRE CAVE A VIN

1. Carrosserie
2. Filtre à charbon
3. Clayette du bas
4. Charnière

5. Sondes de température

6. Tableau de commande

7. Clayette en bois
8. Entretoise
9. Porte

10. Rail support de clayette

11. Eclairage

12. Fermeture
13. Pieds ajustables
14. Sonde hygromètre
15. Axe de porte

NB: S'il n'y a pas de serrure sur votre modele il n'y a pas la fermetre (6).

1. DEPLACEMENT DE L'APPAREIL

(1) Lorsque vous déplacez votre cave, ne l'inclinez pas à plus de 45^ et toujours sur la face latérale du côté du cordon d'alimentation.
(2) Pour réduire le temps de fonctionnement et économiser de l'énergie, installez votre cave dans un endroit adaptable où la température est comprise entre 0^ et 32^ . Vous devez laisser un espace permettant la circulation de l'air autour de la cave, de telle sorte que la chaleur produit par le condenseur puisse être éliminée. Laissez un espace d'au moins 8 cm entre le mur et l'arrière de votre cave à vin. Eloignez votre cave à vin de tout autre apparéil domestique, tels que réfrigérateurs, pour éviter les interférences.
(3) Eloignez votre apparéil de toute source de chaleur.
(4) Evitez de le placer dans une piece trop humide (lingerie, buanderie, etc.) ou dans une zone susceptible d'être inondée.
(5) Placez l'appareil sur une surface plane et solide. Inclinez légèrement la cave à vin vers l'arrière afin de procéder au réglage des pieds avant (réglage par vissage ou dévissage) de manière àmettre parfaitement votre cave à niveau.

2. MONTAGE DE VOTRE CAVA A VIN

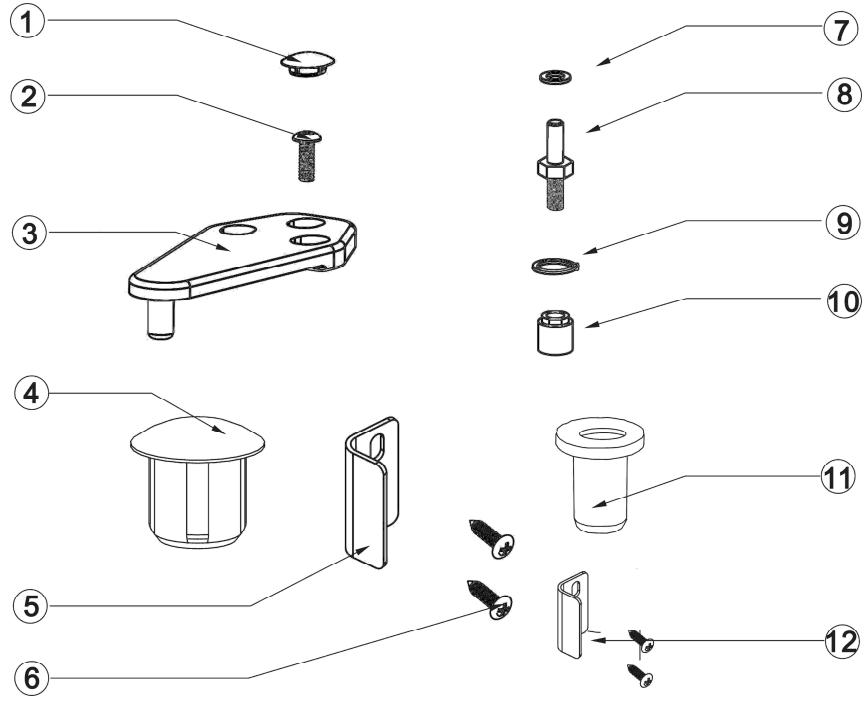

3.1 Récapitulatif des pieces

1. Bouchon

2. Vis

3. Charnière supérieure

4. Bouchon

5. Clip de fermetre

6. Vis cruciforme

7. Rondelle

8. Axe de porte

9. Rondelle

10. Ecrou de charnière

11. Pivot

12. Bouchon

13. Poignée de porte

14. Vis à tête fraîée

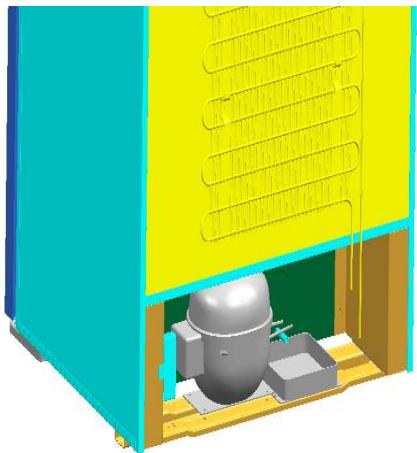

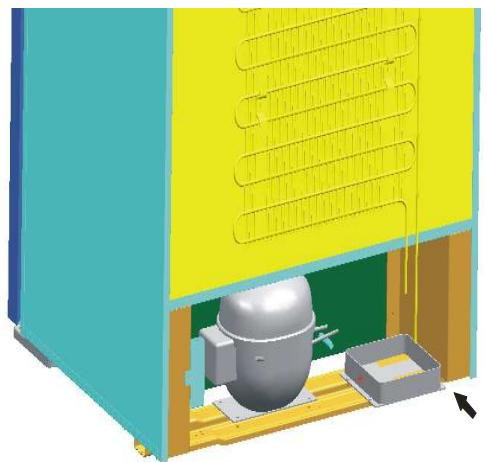

3.2 Installation du bac de récapération d'eau

Veuillez installer le bac de récapération d'eau sur le support du compresseur, à l'arrête de votre cave, de façon à ce que le petit tuyau d'évacuation de l'eau débouché sur ce bac (voir schéma ci-dessous):

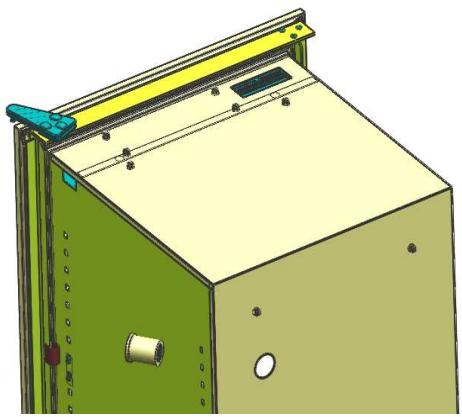

3.3 Montage du filtré à charbon actif

Positionnez le filtrre à charbon, que vous trouvez dans la cave, en le renant par l'intérieur, dans l'orifice d'aération situé en haut. Vous pouvez utiliser le filtrre à charbon pendant un an. Changez-le ensuite. Contactez votre distributeur local pour obtenir un nouveau filtrre à charbon actif. Avant d'insérer le nouveau filtrre, enlevez le filtrtre usage.

3.4 Montage de la poignée de porte

Vous trouvez la poignée et deux vis à tête fraisée dans le sac à accessoire qui se trouve à l'intérieur de la cave. Suivez le schéma suivant pour fixer la poignée sur la porte.

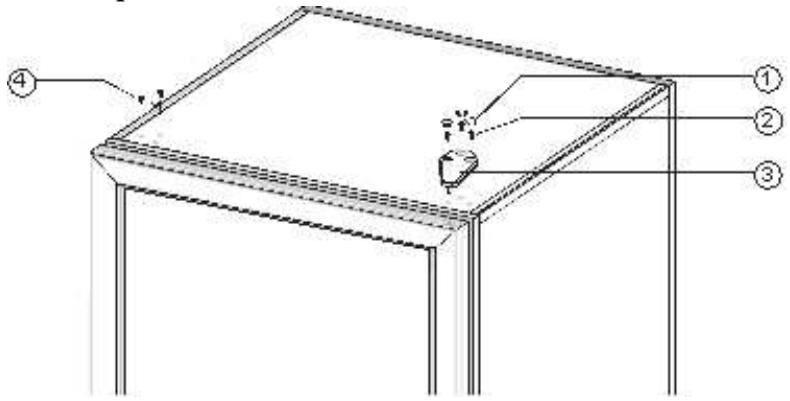

3.5 Réversibilité de la porte (sauf modèles porte pleine avec serrure)

Vous pouvez changer le sens d'ouverture de la porte de la droite vers la gauche. Pour ce faire, procédez comme suit:

(1) Fermez la porte.
(2) Enlevez délicatement les bouchons à l'aide d'une piece de métal fine, dévissez les vis et retirez la charnière supérieure.

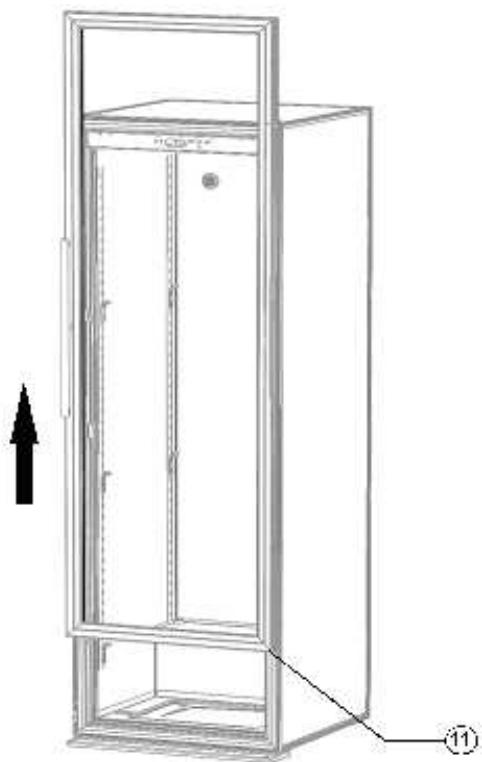

(3) Otez la porte de la cave en l'ouvrant légèrement, puis en soulevant vers le haut.

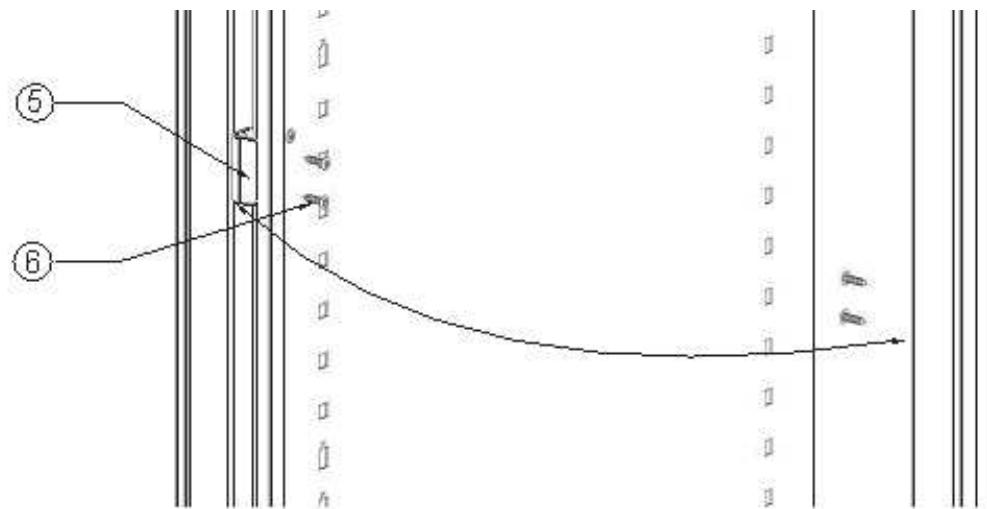

(4) Dévissez le clip de fermetre situé sur le côté gauche de la porte, puis fixez-le sur le côté droit de la porte.

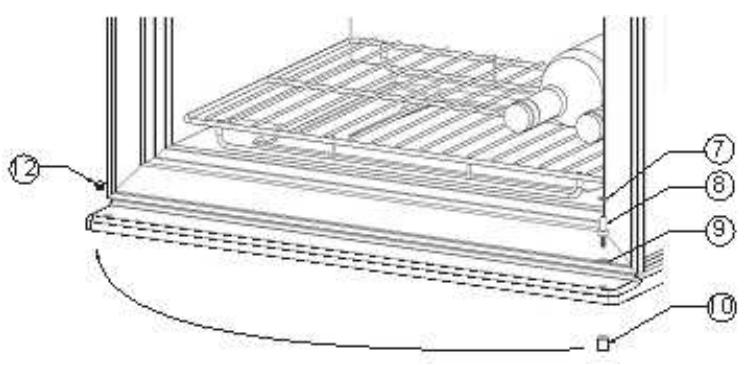

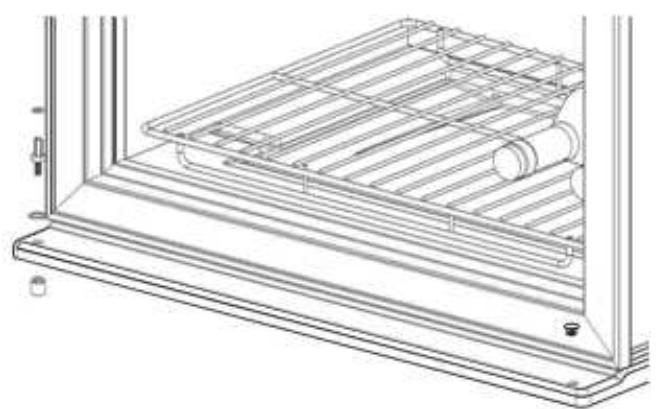

(5) Enlevez le bouchon situé à droite, devissez l'axe de porte avec la rondelle, puis revissez-le sur la même piece sur le côte opposé (voir sur le schéma ci-dessus).

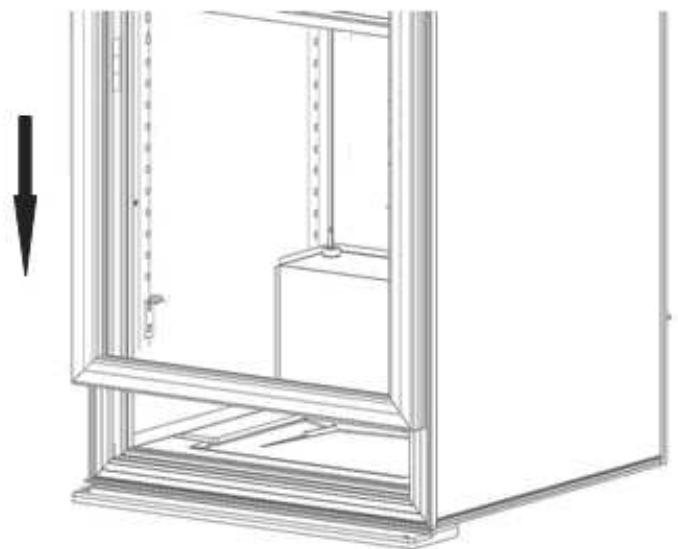

(6) Tournez la porte de 180^ , soulevez légèrement la porte et déplacez vers le bas, replacez la porte sur son axe.

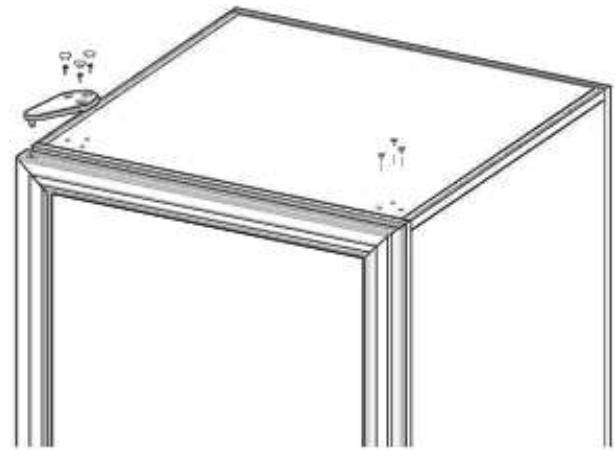

(7) Remettez en place la charnière à l'aide des vis, de façon à ce que la porte soit bien parallèle à la carrosserie. Replacez les bouchons.

Attention: Nous vous rappelons que si votre modèle est avec une porte pleine et avec une serrure la porte n'est pas réversible. Toutes les caves avec porte vitrée avec ou sans serrure, ainsi que les portes pleines sans serrure sont réversibles.

3.6 Montage des clayettes

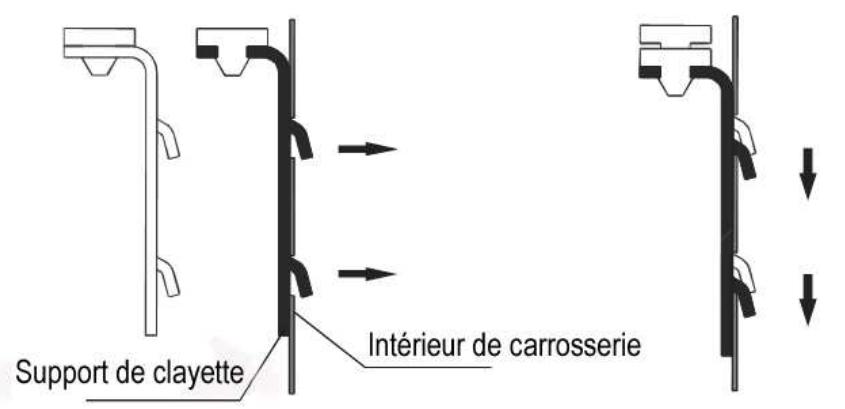

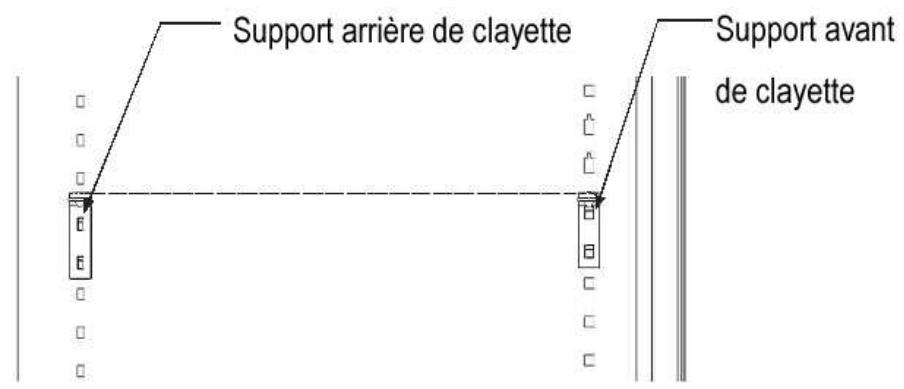

3.6.1 Montage des supports de clayettes

Le support de clayette doit être installé avant de placer les clayettes. Pour voir comment procéder, reféréz-vous au schéma ci-dessous. Placez le support de clayette dans le trou à l'intérieur de la carrosserie et presssez-le vers le bas de façon à ce que le support soit fermement fixé dans la carrosserie. La carrosserie comporte un support avant et un support arrêté. Le plus long est le support arrière, il doit être fixé à l'intérieur de la carrosserie dans un des orifices situés vers l'arrière, le support avant doit être fixé à l'intérieur de la carrosserie dans un des orifices situés vers l'avant. Les deux supports doivent être au même niveau pour que la clayette reste en parfaite position.

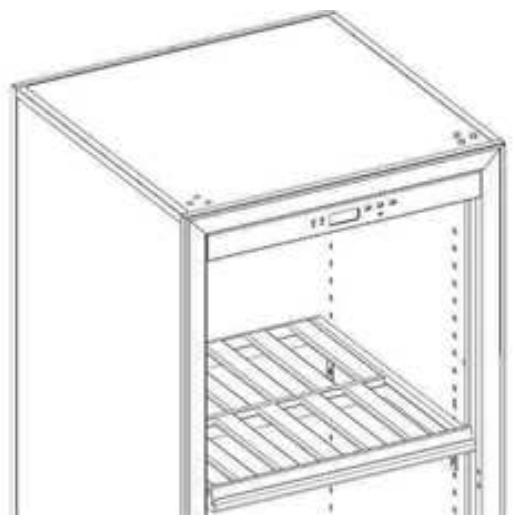

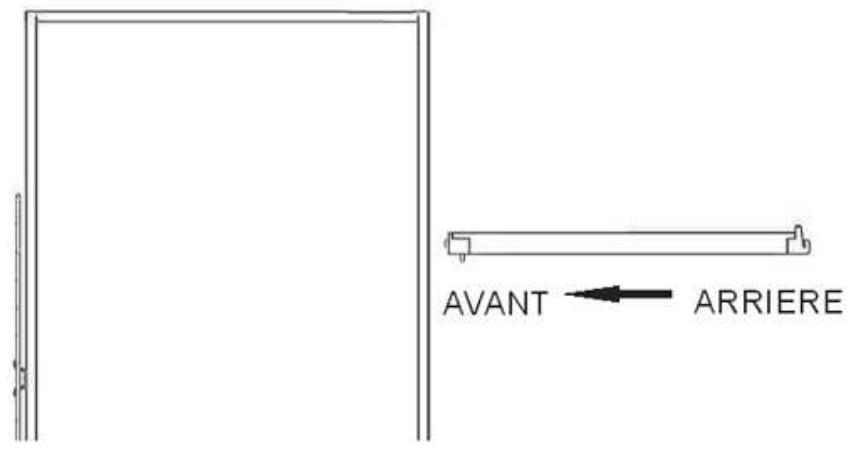

3.6.2 Montage des clayettes en bois

Pour installer votre clayette en bois, reférez-vous au schéma ci-dessous. Mettez la clayette sur le support en poussant d'abord la partie avant. Assurez-vous que le pivot en bois Bloque la clayette.

Positionnement des clayettes en bois

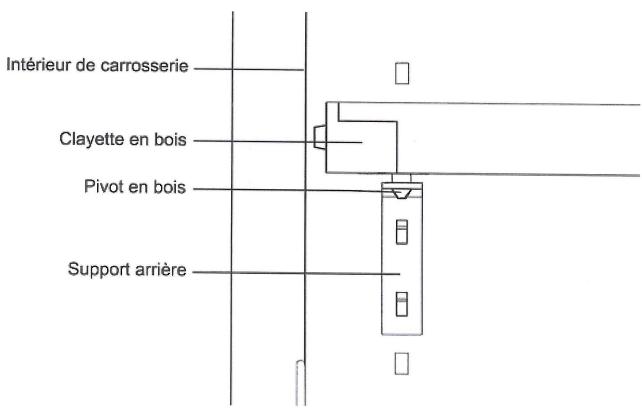

Positionnement du pivot en bois et du support de clayette arrête

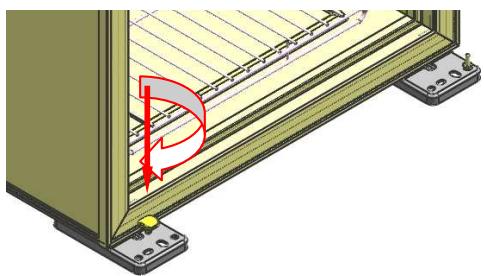

3.7 Inverser les supports de la porte

Une vis supporte la porte, si vous nevez inversez le sens de la porte il faut aussi inverser les supports de la cave. Dévissez la vis de support et replacez la sur l'autre support.

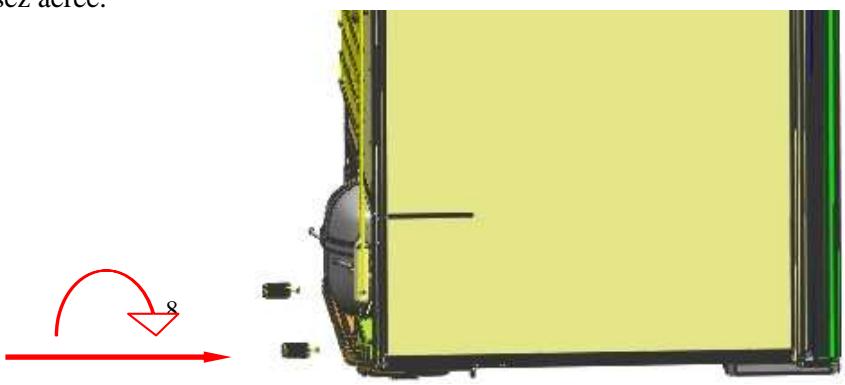

3.8 Installation des butoirs à l'arrière de la cave

Si vous cave est placée contre un mur, les butoirs garantissant une bonne distance de séparation entre le mur et votre cave, afin que celle-ci soit assez aérée.

4. MODE D'EMPLOI(Contrôle et réglage)

4.1 Descriptif du tableau de commande

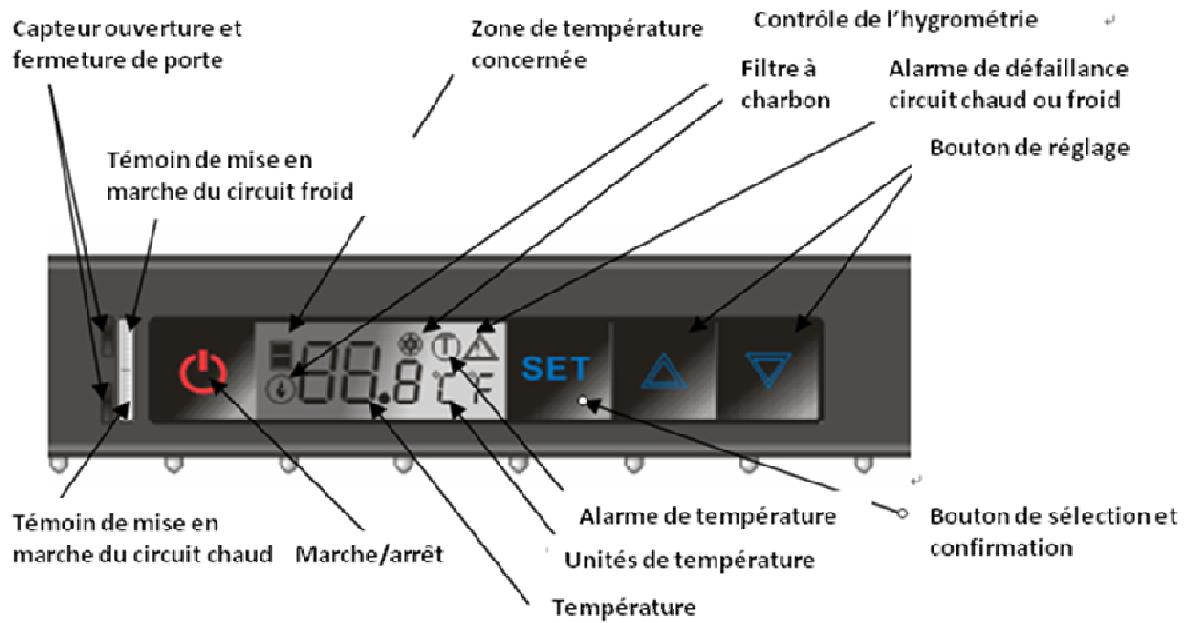

4.1.1 Détails des fonctionnalités

4.1.2 Réglage des températures

Appuyez sur Set, la température clignote, appuyez ensuite sur température. Appuyez sur Set pour valider la nouvelle consigne.

pour régler la

Alarme de changement du filtré à carbon actif

Lorsque le filtré à charbon actif sera en fin de vie, le symbole clignotera et un signal sonore se déclenchera. Changez le filtré à charbon actif et appuyez sur la touche pendant 5 secondes. Réinitialisez la durée de vie de votre nouveau filtré en appuyant sur Set .Vou陝vez à tout moment obtenir une indication sur la durée de vie de votre filtré à charbon en appuyant sur 5secondes sur la touche

Fonction éclairage permanent

Pressez pendant 5 secondes, s'affiche alors le symbole E c l.

• Si le symbole s'affiche à côté, soit EcL , cela signifie que l'éclairage LED se déclenché uniquement lorsque la porte est ouverte
• Si il n'y aaucun symbole, soit EcL seulement, cela signifie que votre éclairage LED est en permanence allumé, que la porte soit ouverte ou fermée.

Pour changer de mode d'éclairage appuyez sur désigné dans le cas de l'origine. Puis sur Sait pour valider votrechoix.

Indication de l'hygrométrie

Appuyez en même temps sur dans votre cave.

pendant 5 secondes pour voir s'afficher le taux d'humidité

Mise sous tension

Appuyez sur pendant 5 secondes, toutes les fonctions seront désactivées y compris l'affichage et les

LED. Appuyez sur doucement pour remetre en fonction.

4.1.3 L'alarme

L'alarme d'ouverture de porte : s'affiche (clignotant) lorsque la porte est ouverte pendant plus de 15 minutes, et une alarmé sonore vous avertit trois fois toutes les 30 secondes. L'alarme

sonore s'arrête automatiqueement après 3 minutes.

Humidité : levoyant clignotera si l'humidité est inférieure

à 50% pendant plus de 72 heures. Il s'arrête de clignoter lors que l'humidité sera passée au dessus des 50% .

Sonde hygromètre

4.1.4 Anomalies de fonctionnement

Température : s'affiche (clignotant) lorsque la température est anormalement haute ou BASSE. Une alarmé sonore vous avertit toutes les 10 secondes et s'arrête lorsque vous appuyez sur les

touches

ou

Circuits chaud et froid : s'affiche (clignotant) en cas de defaillance des circuits chaud et froid, une alarmé sonore vous avertit toutes les 10 secondes et s'arrête lorsque vous appuyez sur les

touches

ou

4.1.5 La position hiver : comment fonctionne t-elle ?

1. Lorsque la température régée à l'intérieur de la cave est inférieure à la température extérieure, le circuit de refroidissement se met en marche afin d'abaiser la température. Le tímein de mise en marche du circuit froid sera allumé (vert).
2. Lorsque la température régée à l'intérieur de la cave est supérieure à la température extérieure (dans un garage ou dans une cave l'hiver par exemple), le circuit de chauffe se met en marche pour assurer le maintain de la température demandée. Le témoin du circuit de chauffe sera allumé (rouge).

Ainsi la température ambiente n'influe pas sur la température à l'intérieur de votre cave.

5. AVERTISSEMENT

(1) ÀpRES le déballage de votre cave, apportez les pièces d'emballage dans une déchetterie, elles seront pour la plupart recyclées.
(2) N'essuyez pas l'arrière de la cave à vin avec une étoffe humide.
(3) Ne placez pas d'appareil électrique ni d'aliment en haut de l'armoire.
(4) N'utilisez pas l'appareil à l'extérieur.
(5) Dépoussiérez le condenseur arrêté au moins 2 fois par an.
(6) Le compresseur commence à fonctionner pendant 3 minutes après la mise en fonction de l'alimentation électrique : si le compresseur ne commence pas à fonctionner immédiatement, cela ne signifie pas qu'il y ait une anomalie.
(7) Débranchez l'alimentation électrique et arrachez le cordon d'alimentation avant de soulever la cave. Otez toutes les bouteilles de la cave avant de la déplacer.
(8) Gardez la porte ouverte le moins de temps possible. Ouvrez seulement en cas de besoin.
(9) Ne laisses pas les enfants grimper, s'asseoir, se tenirABOUT sur la cave ni se suspendre aux clayettes de la cave à vin. Ils pourraient endommager la cave et se blesser gravement.
(10) Prendre soit de tousjoursmettrelesclefshorsde porteeedes enfants,pour eviter quils s'y enferment.
(11)N'essayez pas de réparer les cordons endommagés ou les composants électriques. Contactez votre distributeur ou un technicien SAV.

6. ANALYSE DES PROBLEMES SIMPLES

Problème	Analyse du problème	Mode de résolution
Le compresseur ne fonctionne pas	L'alimentation électrique n'est pas branchée	Vérifiez l'alimentation électrique
	Le cordon d'alimentation est endommagé	Vérifiez l'alimentation électrique
	Un fusible a grillé	Contactez votre distributeur ou un technicien SAV
	Défaillance de circuit interieur	Contactez votre distributeur ou un technicien SAV
	L'alimentation électrique s'interrompt	Vérifiez si l'alimentation électrique est interrompue
	En cours de dégivrage	Phénomène normal, le compresseur fonctionnera lorsque le dégivrage sera terminé
Le compresseur fonctionne bruyamment ou par intervalles fréquents	Instabilité d'alimentation électrique	Débranchez l'appareil, faites-le fonctionner de nouveau après 3 minutes
	La cave n'est pas sur une surface plane	Réglez parfaitement les pieds avant jusqu'à ce que l'appareil soit de niveau
Froid insuffisant	Consigne de température trop haute	Vérifiez la température, réglez à nouveau la température demandée
	Ouverture de la portetrop longue et fréquence	Ouvrez la porte seulement en cas de besoin
	Joint de la porte endommagé	Contactez votre distributeur ou un technicien SAV
La LED ne s'allume pas	Anomalie de circuit électrique	Contactez votre distributeur ou un technicien SAV
	LED endommagée	Contactez votre distributeur ou un technicien SAV
On ne peut pas fermer la portecorrectement	L'armoire n'est pas de niveau	Réglez les pieds avant jusqu'à ce que la cave soit parfaitement à niveau
	Montage incorrect de la portepresàpuès un changement du sens d'ouverture	Voir le chapitre réversibilité de la porte et l'instructor correctement
	La clayette va jusqu'à l'extérieur de la carroserie	Déplacez la clayette vers l'arrière au bon emplacement
