HG 9 MA - Hotte aspirante SCHOLTES - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Description
Type de produit	Hotte aspirante
Caractéristiques techniques principales	Hotte murale, extraction ou recyclage, éclairage LED
Alimentation électrique	220-240 V, 50 Hz
Dimensions approximatives	Largeur : 90 cm, Profondeur : 50 cm, Hauteur : 70 cm
Poids	Environ 15 kg
Débit d'air	Jusqu'à 800 m³/h
Niveaux de puissance	3 niveaux de puissance + mode intensif
Fonctions principales	Aspiration des fumées, odeurs et vapeur, éclairage de la zone de cuisson
Entretien et nettoyage	Filtres métalliques lavables au lave-vaisselle, nettoyage de la surface avec un chiffon humide
Pièces détachées et réparabilité	Filtres à charbon, moteurs de remplacement disponibles
Sécurité	Protection contre les surchauffes, interrupteur de sécurité
Compatibilités	Compatible avec les cuisines équipées standard, installation murale
Informations générales utiles	Garantie de 2 ans, installation recommandée par un professionnel

FOIRE AUX QUESTIONS - HG 9 MA SCHOLTES

Que faire si mon SCHOLTES HG 9 MA ne s'allume pas ?

Vérifiez que l'appareil est correctement branché à une prise électrique fonctionnelle. Assurez-vous que le disjoncteur n'a pas sauté. Si le problème persiste, contactez le service après-vente.

Comment régler la température de mon SCHOLTES HG 9 MA ?

Utilisez le bouton de réglage de température situé sur le panneau de contrôle. Tournez le bouton dans le sens horaire pour augmenter la température et dans le sens antihoraire pour la diminuer.

Pourquoi y a-t-il une odeur de brûlé lors de la première utilisation ?

Il est normal de ressentir une légère odeur de brûlé lors de la première utilisation, due à la présence de résidus de fabrication. Faites fonctionner l'appareil à vide pendant environ 30 minutes pour éliminer cette odeur.

Comment nettoyer le SCHOLTES HG 9 MA ?

Utilisez un chiffon doux et humide pour nettoyer l'extérieur de l'appareil. Pour les surfaces intérieures, attendez qu'elles soient complètement refroidies avant de les nettoyer avec un détergent doux.

Que faire si la cuisson est inégale ?

Vérifiez que l'appareil est correctement préchauffé avant d'y placer les aliments. Assurez-vous également que les grilles sont bien positionnées. Si le problème persiste, consultez le manuel d'utilisation pour des conseils sur la répartition des aliments.

Comment utiliser la fonction de minuterie ?

Réglez la minuterie en utilisant le bouton de minuterie sur le panneau de contrôle. Tournez le bouton jusqu'à la durée souhaitée. L'appareil s'éteindra automatiquement une fois le temps écoulé.

L'écran affiche un code d'erreur, que faire ?

Consultez le manuel d'utilisation pour identifier le code d'erreur spécifique. En général, il peut s'agir d'un problème de surchauffe ou d'un défaut de connexion. Si nécessaire, contactez le service après-vente.

Mon SCHOLTES HG 9 MA fait un bruit inhabituel, est-ce normal ?

Un léger bruit de ventilation peut être normal pendant le fonctionnement. Cependant, si le bruit est fort ou inhabituel, veuillez éteindre l'appareil et contacter le service après-vente.

MODE D'EMPLOI HG 9 MA SCHOLTES

Instruction pour l'installation et l'emploi

Cooker Hood

Nous vous conseillons de conserver ce fascicule.

Dans la gamme Scholtes, il y a un grand nombre de produits destinés à être installés dans une cuisine que vous pouze organiser, conçue pour réduire des centaines de pas et des milliers de gestes nécessaires à la confection des repas quotidiens.

Aussi, pourquoi ne pas continuer à éoperatorer toute cuisine avec les produits Scholtès dont la gamme vous offre, en plus des apparciels d'aération, un grand choix d'appareils de cuisson, de lavage, et de froid :

• tables de cuisson vitrocéramiques, mixtes, gaz et à induction,
  fours electriques ou fours micro-ondes,
  lave-vaisse, lave-linge,
  réfrigerateurs et congélateurs à encastrer ou à intégrer.

Tous ces produits ont la qualité, la robustesse et toute la technologie qui font la réputation de cette marque.

Toute la gamme est déjà à votre service, et pour mistrés la connaitre, écrivez à :

Merloni Electroménager SA

Raccordement electrique 4
Precautions d'utilisation 5
Installation 6
Raccordement au moteur 8
Fonctionnement 9
Version a evacuation exterieure 9
Fonctionnement en version recyclage 10
Bandeau de commande 11
Système d'éclairage 14
Entretien 15

Caracteristiques

Références.	HG 9	HGS 9
Dimensions (en mm)
largeur	898	898
profondeur	500	500
hauteur (min./max.)	765/1205	765/1205
Ø buse d'évacuation	150	150
Poids (en kg)	25.1	22.1
Puissances (en watts - 230 V ~)
installée	290	40
ventilateur	250	--
éclairage	2 x 20 W	2 x 20 W
Débit du ventilateur (en m3/h - CEI 43/1)
vitesse minimale (évacuation/recyclage)	110/60	--
vitesse maximale (évacuation/recyclage)	550/375	--
1er Booster (évacuation/recyclage)	750/450	--
2nd Booster (évacuation/recyclage)	900/500	--
Filtres incombustibles surface d'aspiration (en cm2)	1024	1024

Raccordement electrique

Avant d'instructor la hotte, il est indispensable de s'assurer que la tension du réseau correspond bien a cette qui figure sur la plaquette signalétique de l'appareil.

Le branchement au réseau doit être réalisé par un installateur/agréé.

La hotte est equipée d'un cordon d'alimentation qui doit etre raccordé au secteur par l'intermediaire d'une prise de courant conforme à la norme du pays.

Si l'on peut raccorder la hotte de façon permanente au réseau électrique, il faut, après avoir retire la fiche électrique, installer un interrupteur bipolaire conforme ayant une distance d'ouverture entre les contacts d'au moins 3 mm.

Nous déclinons toute responsabilité en cas de dommages causés par le non respect des instructions sus-indiquées.

Précautions d'utilisation

La hotte est livree pour fonctionner en evacuation exterieure. Il est donc important de prevoir une entree d'air suffisante dans la cuisine pour favoriser son bon fonctionnement.

L'appareil ne doit pas etre raccordé aux conduits utilisés pour l'évacuation des fumées provenant d'autres apparciels alimentés par tout autre type d'énergie différent de l'énergie électrique.

Si la hotte doit être installée dans une cuisine dans laquelle se trouve un chauffe-eau ou un système de chauffage à gaz, il est vivement recommandé, pour des raisons de sécurité, de renoncer au fonctionnement en évacuation extérieure. Dans cette configuration, il est nécessaire d'équiper l'appareil d'un filtre à charbon actif disponible chez vous revendeur et permettant l'utilisation en recyclage.

La hotte doit être placee au moins a 50cm au-dessus du plan de cuisson (tables vitroceramiques ou electriques traditionnelles) ou a 75cm en cas d'alimentation au gaz.

En cas de fonctionnement simultané d'une hotte et d'un brûleur ou d'un foyer dépendant de l'air environnant ( comme par exemple des appareils de chauffage à gaz, à mazout, à charbon ou à bois, des chauffe-eau, des chauffe-bain etc...) il faut faire attention, car la hotter, en aspirant l'air, enlace à la piece l'air dont le brûleur ou le foyer a besoin pour la combustion.

Pour un fonctionnement sur, la dépression ne doit pas dépasser.0,04 mbar ; on évitera ainsi la réaspiration des gaz d'évacuation.

On peut y parvenir en assurant l'entrée de l'air dans la piece par des ouvertures ne pouvant etre obstruées, par exemple, des box muraux à recyclaged'air, des portes, des fenêtres ou toute autre mesure technique.

Flamber une préparation endommage les filtres et peut provoquer des incendies ; il faut par conséquent l'éviter à tout prix.

Pour tous les problèmes concernant l'évacuation des fumées, respecter les prescriptions de l'autorité compétente.

Nous déclinons toute responsabilité en cas de dommages ou d'incendies provoqués par l'appareil du fait du non respect des dispositions sus-indiquées.

Installation

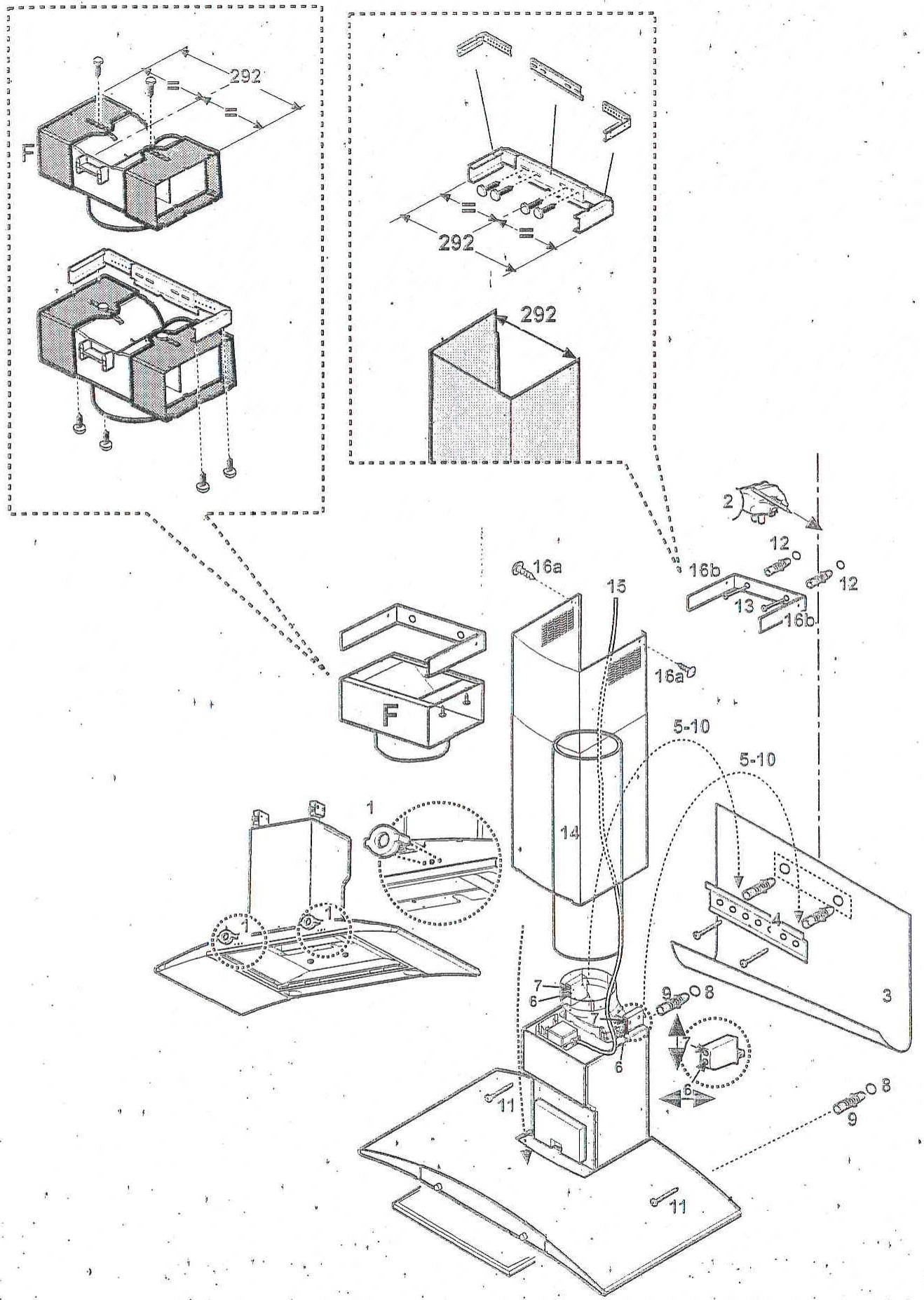

Fixation de la hôtte - Schéma 1

• Mettre en place les entreioises (1) qui se trouvent sur le corps de la hotte, en correspondance des trous de fixation arrêté.

A l'aide d'un crayon noir, tracer une ligne verticale sur le mur, cette ligne devant correspondre au milieu de la zone d'installation de la hotte. (2).

Poser le gabarit de perçage contre le mur (3) le bord inférieur du gabarit correspondant au bord inférieur de la hotte, la ligne mediane imprimée sur le gabarit devant correspondre à celle tracee sur le mur.

Fixer le support avec deux chevilles 8mm et deux vis 5x45 (4).

Accrocher la hotte (5).

• Regler la position de la hotte en agissant sur les vis des supports de hotte (6-7).

Retirer les filtres a graisses et, depuis l'intérieur de la hotte, repeler sur la paroiles deux trous de la fixation définitive (8-9). Retirer la hotte.

Percer les deux trous de fixation définitive.

Ré-accrocher la hotte (10) et la fixer définitivement avec deux vis 5x45 (11).

Utilisant la fixation supérieure pour supporter le conduit de cheminée, percer deux trous et insérer deux chevilles 08mm (12); fixer le support supérieur avec deux vis 5x45 (13).

Les trois parties doivent être fixées entre elles avec 4 vis, l'extension du support est réglaque et doit correspondre à la largeur interne de la cheminée.

Suivant la version utilisé:

Version à évacuation extérieure:

Commencer par fixer le tuyau d'évacuation des fumées en haut coté extérieur, puis en bas sur le raccord d'évacuation de la hotte (14 - tuyau d'évacuation et colliers de fixation non fournis). Dans le cas du modele HGS 9, effectuer le raccordement du tuyau au moteur péripérisque (voir paragraphe "Raccordement au moteur" dans les pages successives).

Version recyclage:

Fixer le deflecteur F au support de fixation de cheminée avec quatre vis.

Assemblier le déflecteur :

Les trois parties doivent être fixées entre elles avec 2 vis, l'extension du déflecteur est régiable et doit correspondre à la largeur du support cheminée auquel il sera ensuite fixé. Commencer par fixer le tuyau d'évacuation dans sa partie haute sur l'anneau de connexion du déflecteur, puis dans sa partie BASSE sur le raccord évacuation de la hotte (14 - tuyau d'évacuation et colliers de fixation non fournis).

Raccorder la hotte au reseau electrique. (15), le modele HGS 9 doit etre raccorde au moteur periphérique (voir paragraphe "Raccordement au moteur" dans les pages successives).
Fixer la cheminée (16a) au support supérieur (16b) avec deux vis.
Faire coulisser la partie inférieure et l'insérer dans son support en partie basse de façon à pouvoir fixer avec deux vis (16) la partie inférieure de la cheminée sur la hotte.
Remonter les filtres a graisse et controller le bon fonctionnement de la hotte:

Scheme 1

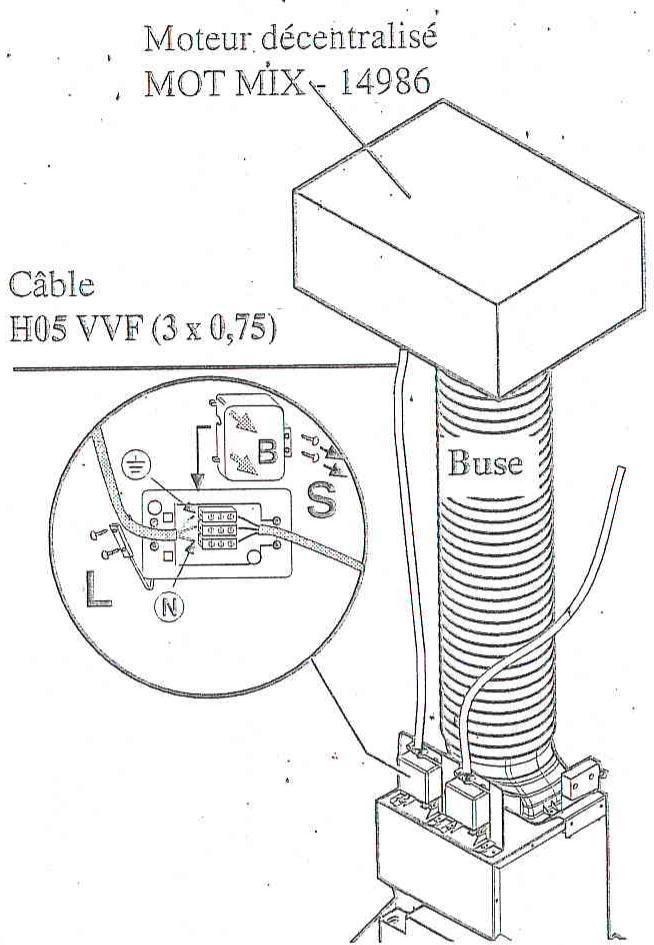

Raccordement au moteur

Seulement pour le modele HGS 9

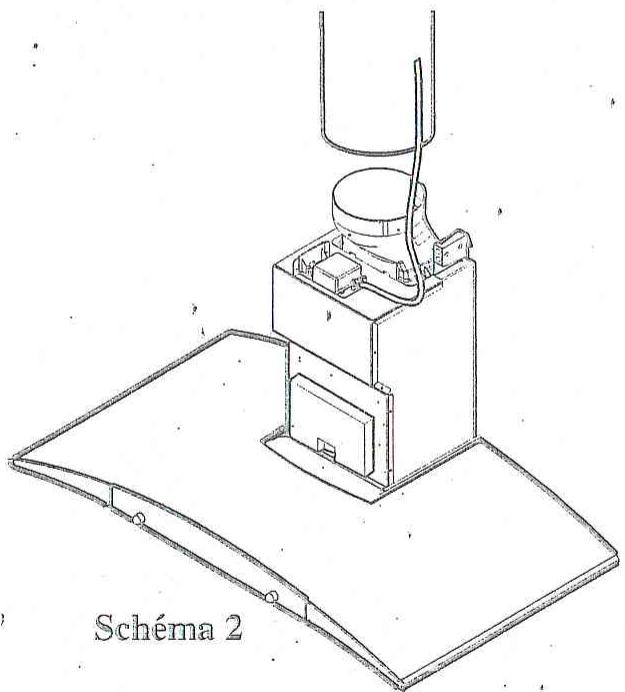

Scheme 2

Le groupe est fourni sans moteur et doit donc être raccordé à un moteur décentralisé (accessoire à acheter) place en-dehors de l'appareil. Le branchement électrique doit être effectué à l'aide des barrettes de connexion prévues à cet effet.

NB: N'utilisez que les moteurs décentralisés type MOT MIX - 14986, fournis par le fabricant.

Raccordement de la buse d'évacuation au moteur décentralisé Pour le fonctionnement il vous faudra installer le moteur décentralisé dans un endroit ajustat en respectant les normes en vigueur.

Le raccordement entre le groupe et le moteur decentralisé doit se faire avec des buses d'évacuation d'un diamètre ajustat (Ø 150 mm).

Pour un bon fonctionnement de l'appareil, rappelez-vous que plus la buse qui relié le groupe à l'aspirateur est longue, moins efficacés sera l'aspiration.

La buse de raccordement ne doit pas dépasser 7 m. de longueur.

Scheme 2

Les matériaux (buse et collier) sont de la compétence et à la charge de l'installateur. Branchement électrique du moteur décentralisé type MOT MIX - 14986

Localisez la boite B de branchement a l'aspirateur extérieur située au sommet du groupe.
Enlevez les vis S pour ouvrir le couvercle de la boite B.
- Debloquer le cable en tournant les vis L.
Pour connecter la hotte au moteur, utilisez un cable H05 VVF (3 x 0,75), du même type du cable d'alimentation de la hotte.
- Branchez les trois fils du cable en provenance du moteur decentralisé aux contacts correspondants de la barrette de connexion située dans la boîte.
- Bloquer le cable en tournant les vis L.
Refermez le couvercle B et series les vis S.
- RÉalissez le branchement électrique de la hotte au réseau.

Fonctionnement

Il est vivement conseilé de n'effectuer des fritures sous votre注意到 que sous surveillance constante.
Il est interdit de faire flamber des aliments sous la hotte, sous peine de provoquer des risques d'incendies.
— Afin de favoriser une évacuation optimale des odeurs, il est conseillé demettre la hotte sous tension, en vitesse minimum, avant le début de la cuisson. De même, il est recommandé de ne l'éteindre que dix à quinze minutes après la fin de la cuisson.

Le meilleur rendement de l'appareil s'obtient en version évacuation extérieure, nous conseillons par conséquent d'utiliser la hotte dans cette version lorsque cela est possible.

Version à évacuation extérieure

Les vapeurs sont évacuées vers l'extérieur à travers un conduit d'évacuation fixé à la bride de r'accord qui se trouve au-dessus de la hottie (Scheme 2).

Le diamètre du tuyau d'évacuation doit être égal à celui de la bride de raccord = 150 mm.

Sur la partie horizontale, le tuyau doit avoir une légere inclinaison vers le haut (10^ env.) de façon a convoyer plus facilement l'air vers l'extérieur.

Si la hotte est équipée d'un filtré à charbon, ce dernier doit être enlevé.

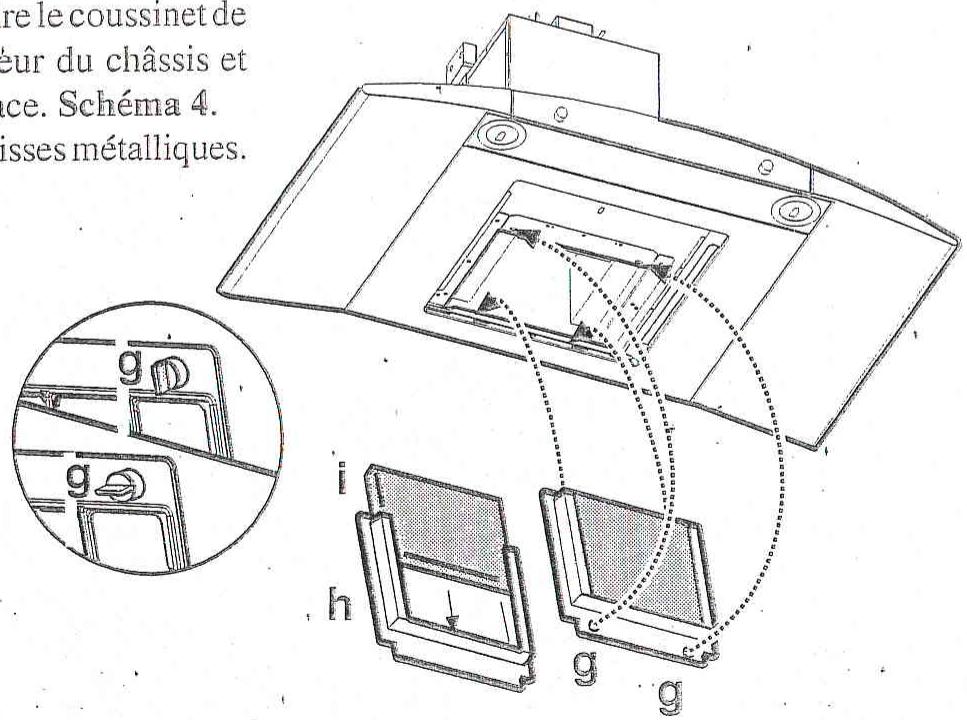

Fonctionnement en version recyclage

Il convient d'utiliser un filtré à charbon actif, disponible auprès de votre revendeur habituel. L'air aspiré sera dégraissé et désodorisé avant d'être refouéré dans la piece à travers la grille supérieure.

Le nettoyage du filtre s'effectue dans de l'eau chaude additionné de détergents ou dans le lave vaisse à 65^ (en cas d'utilisation du lave vaisse, ne mettez que le filtre dans ce dernier, c'est-à-dire sans le chassis).

Retirer l'eau en excès sans abîmer le filtré, ensuite.xxirer le filtré en fibres situé à l'intérieur du chassin et laisserz le 10 minutes dans le four thermostat 100^ de façon a le sécher complètement.

Changer ce petit matelas tous les trois ans et chaque fois que les fibres sont endommagées.

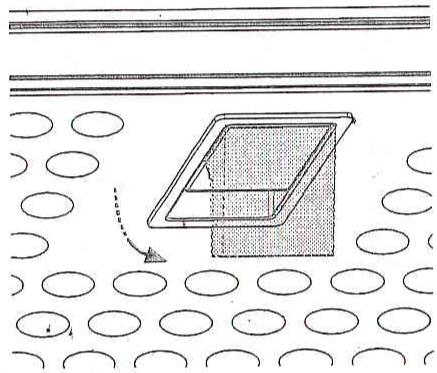

Pour monter ou remplacer le filtre à charbon:

• Débrancher l'appareil du réseau électrique.
  Enlever les filtres àGRAisses métalliques. Le démonter en se servant des poignées correspondantes, en le tirant vers le bas (Séma 3).
  Montage: Enlever le chassin i qui soutient le filtre h en tournant de 90^ les boutons (g) qui le fixent a la hotte. Introduire le coussinet de charbon actif a l'intérieur du chassin et remonter le tout a sa place. Schema 4.
  Remonter les filtres a graisses métalliques.

Scheme 3

Scheme 4

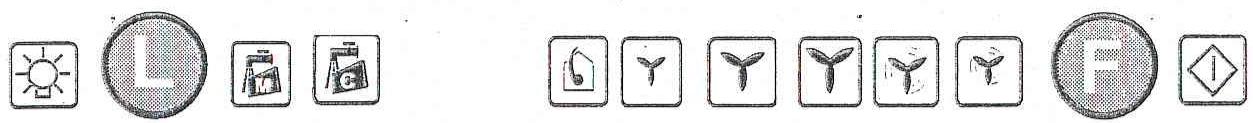

Bandeau de commande

Manette marche/arrêt Eclairage

Manette de selection des vitesses

Lorsque ce voyant s'allume (rouge), il indique que les filtres métalliques sont satures de graisses et qu'il faut les nettoyer.

Lorsque ce voyant s'allume (rouge), il indique que les filtres charbons sont satures et qu'il faut les nettoyer ou les changer (version recyclage)

Voyant "ventilation": elle permet l'assainissement de l'air en dehors des préparations culinaires, grâce à un début réduit.

Voyant "1ere vitesse"

Voyant "2eme vitesse"

Voyant "3eme vitesse"

Voyant "1er booster temporise" L'appareil fonctionne a une vitesse intensive pendant 5 minutes; ensuite il returne automatiquement a la vitesse precedemment selectionnee.

Voyant "2eme booster temporise" L'appareil fonctionne pendant 5 minutes à la vitesse maximum; ensuite il returne automatiquement à la vitesse precedemment selectionnee,

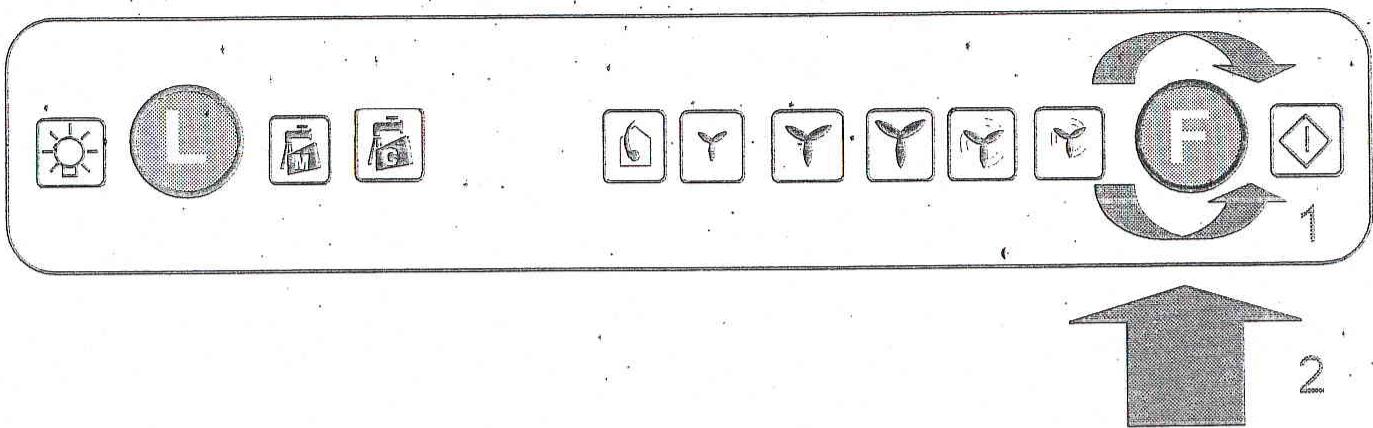

Mise en marche - Sélection des vitesses

La hotte est equipée de 6 fonctions de vitesses.

Tourner la manette vers la droite ou la gauche.

Le curseur rouge clignote en passant d'un voyant a l'autre et permet de selectionner l'une

des six fonctions disponibles:

Lorsque le curseur passse sur la fonction désirée, appuyer sur le sélecteur pour la seLECTIONner, levoyant qui clignotait devient fixe.

Si aucune vitesse n'est selectionnée, la hotte reste en veille durant 5 minutes puis s'eteint automatiquement.

Pour changer de fonction, il suffit de tourner à nouveau le sélecteur et d'appuyer sur celui-ci lorsque le curseur se trouve sur la nouvelle fonction désirée.

Boosters

Lorsqu'une vitesse a déjà eté selectionnee et que vous souhaitez passer à l'une des deux vitesse intensives (boosters), levoyant de la vitesse initiale ainsi que levoyant du booster s'allument, indiquant qu'a la fin des 5 minutes de fonctionnement du booster, I'appareil reviendra automatiquement à la vitesse precedente.

Si aucune vitesse n'avait ete selectionnnee, seul le voyant du booster s'allumera et l'appareil s'eteindra a l'issue des 5 minutes:

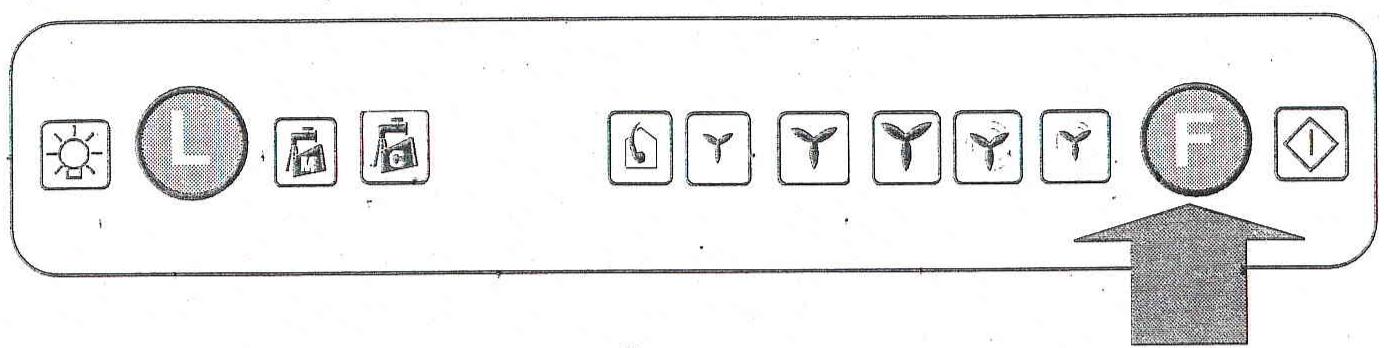

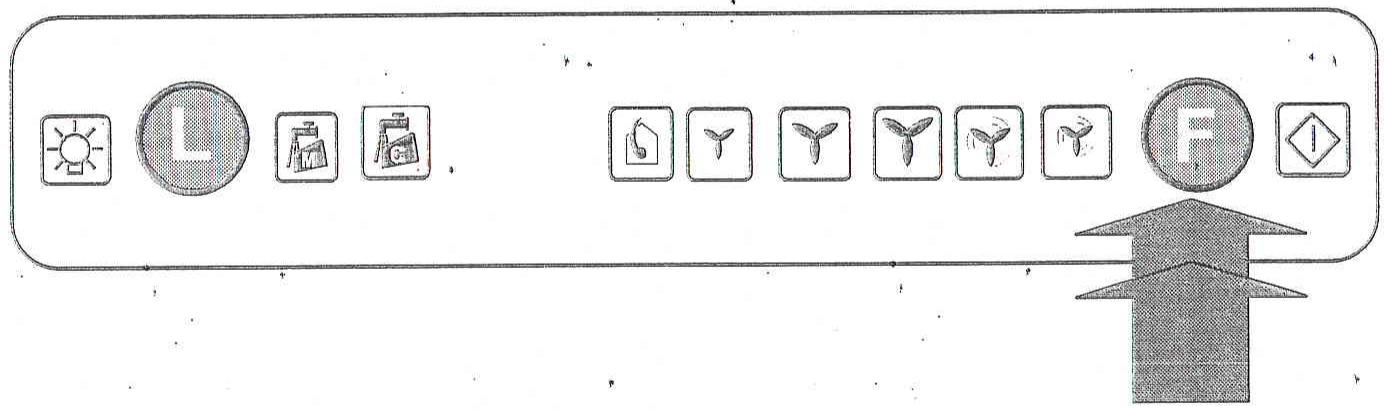

Arét

Si une seule fonction a ete selectionnee

(un seulvoyant rouge allumé)

Appuyer une seule fois sur la manette

Si deux fonctions ont eté sélectionnées

(deux voyants rouges allumés):

Appuyer deux fois sur la manette , la première fois arrêté la fonction "booster", la deuxieme pression arrêté la hotte.

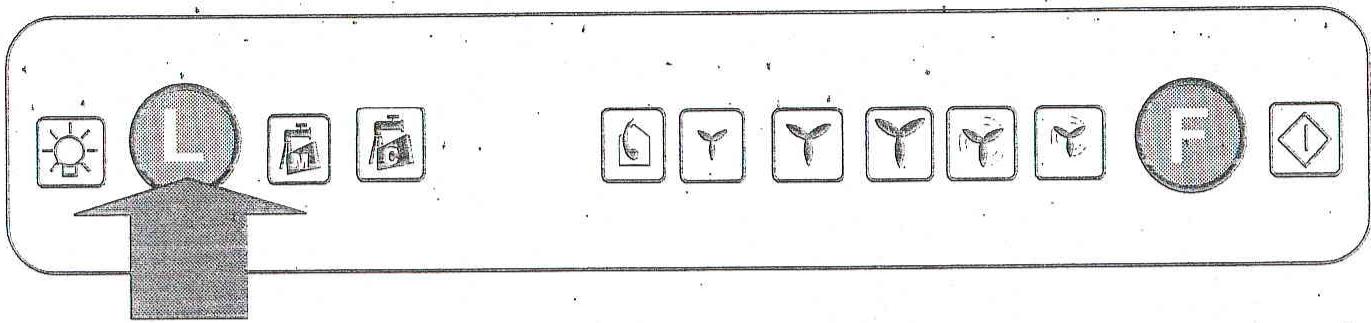

Eclairage - Fonctionnement

La hotte est equipée de deux lampes halogène de 20 watts chacune.

Appuyer sur pour allumer ou eteindre les lampes.

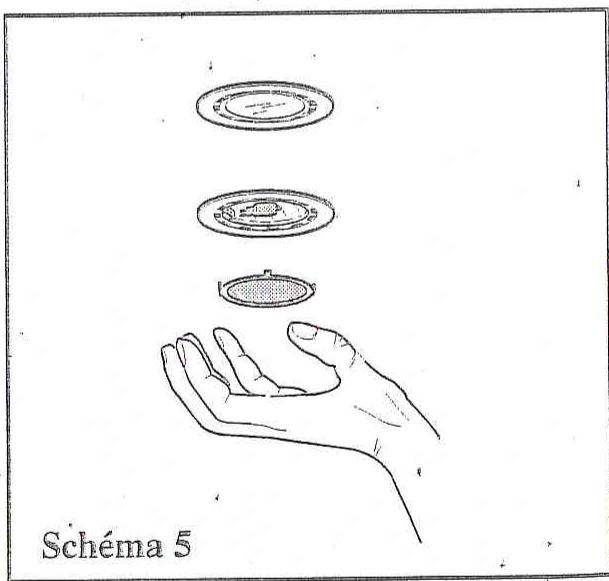

Système d'éclairage

Avant de changer les ampoules, débrancher l'appareil en enlevant la fiche de la prise de courant.

a. Retirer le plafonnier à l'aide d'un tournevis (Séchéma 5).
b. Remplacez les lampes endommagées en utilisant exclusivement des lampes du même type.
c. Remetre le plafonnier.
d. Si l'éclairage ne fonctionne pas, vérifier si les lampes sont bien visées avant de faire appel au service après-venture.

Entretien

Débrancher l'appareil. du réseau électrique avant de procédérer à toute opération d'entretien.

Afin d'assurer une efficacité optime et constante de votre注意到, il est recommendé de procéder régulièrement à son entretien (tous les dix jours en moyenne).

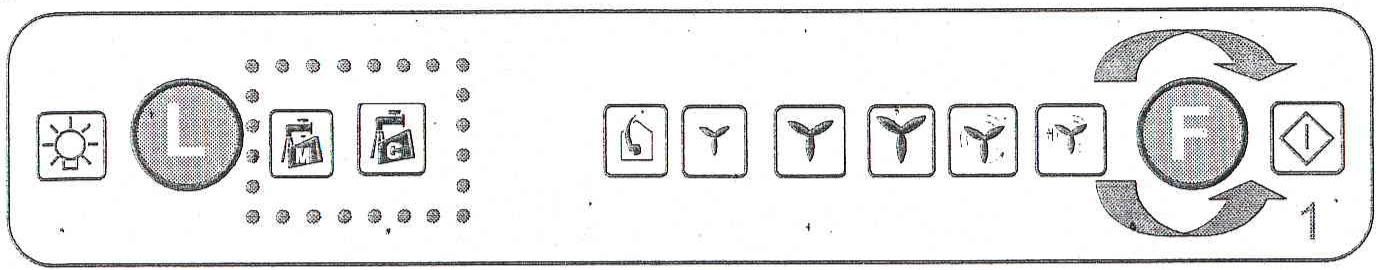

Les voyants de saturation.

Lorsque l'un ou l'autre est allumé en rouge fixe, cela signifie que le filtre concernés est sature.

Après avoir procédé au lavage du filtré àGRAISSÉ ou alors au lavage ou remplacement du filtré au charbon actif, il faut réinitialiser levoyant de saturation.

Pour cela tourner la manette sur levoyant de saturation concenr

jusqu'ä ce que le curseur rouge clignotant se positionne

Appuyer alors sur cette même manette pendant trois secondes ; le voyant de saturation s'eteint et le contrôle est réinitialisé.

Nettoyage extérieur de l'appareil

Il est nécessaire de l'essayer régulièrement surtout après une cuisson à base d'eau salee (legumes, crustaces,...)

Pour un nettoyage complet de la hotte, servez-vous d'un chiffon humecté avec de l'alcool ou avec des produits appropriés existant dans le commerce.

Il est conseilé d'eviter l'emploi de produits contenant des abrasifs.

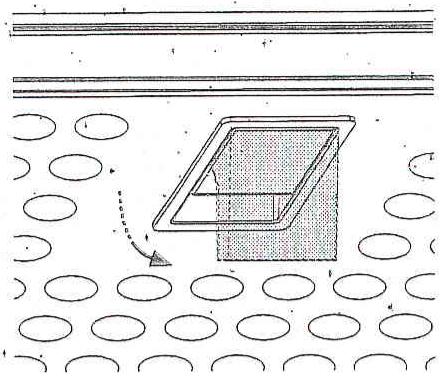

Nettoyage du filtre à graissé

Le filtré àGRAISSÉ à pour role de retenir les graisses contenues dans les fumées émises lors de la cuisson.

Il a une durée de vie pratiquement illimitée mais il doit être lavé à des intervalles plus qu moins fréquents selon l'utilisation de l'appareil. Nous recommendons d'en effectuer le nettoyage des le que le voyant de saturation s'allume.

Laver le filtré au lave-vaisselle ou dans de l'eau savonneuse.
Le démonter en se servant des poignées correspondantes, en le tirant vers le bas (Scheme 6).

Attendre qu'il soit bien sec avant de le re-monter.

Schéma 6

Nettoyage et remplacement du filtré à charbon:

Le nettoyage du filtré s'effectue dans del'eau chaude additionné de détergents ou dans le lave vaisselle à 65^ (en cas d'usage du lave vaisselle, ne mettez que le filtré dans ce dernier, c'est-à-dire sans le chassin).

Retirer l'eau en excès sans abîmer le filtré, ensuite enleverle filtré en fibres situé à l'intérieur du chassis et le laisser 10 minutes dans le four thermostat 100^ de façon à le sécher complètement.

Changer ce petit matelas tous les trois ans et chaque fois que les fibres sont endommagées. Pour monter ou remplaner le filtre à charbon voir à la page 10.

Attention

Le fabricant ne répond pas des dommages provoqués au moteur ou des incendies causés par un défaut d'entretien des filtres tel qu'il est prévu dans le present mode d'emploi.
