Type de produit	Nettoyeur vapeur avec fer professionnel intégré (modèle NN 595 K)
Marque	ASTORIA
Modèle	NN 595 K
Dimensions du nettoyeur (H x L x P)	34 x 32 x 47 cm
Dimensions du fer	14,5 x 11 x 23 cm
Poids du nettoyeur	6 kg
Poids total avec accessoires	Environ 8,2 kg
Alimentation électrique	230 V ~ 50 Hz
Puissance totale	2150 W (1500 W résistance + 650 W fer)
Capacité du réservoir d'eau	1,5 litres
Pression de vapeur	5 bars
Débit de vapeur réglable	Jusqu'à 120 g/min
Autonomie	Illimitée (possibilité de remplissage en cours d'utilisation)
Temps de chauffe	Environ 5 minutes
Matériau de la chaudière	Inox 18/10
Fonctions principales	Nettoyage vapeur haute pression, repassage vapeur (modèle K), décolleuse papier peint, raclette vitres, brosses multiples
Accessoires fournis	Brosse rectangulaire, brosse triangulaire, raclette vitres, décolleuse papier peint, brosse ronde nylon, lance haute pression, 2 tubes rallonge, flexible vapeur avec poignée, spatule, chiffonnette, gobelet, clé de vidange, fer à repasser avec tapis (modèle K)
Entretien et détartrage	Rinçage périodique recommandé ; détartrage annuel au vinaigre blanc ; utilisation de la carafe filtrante RF950A conseillée
Sécurité	Voyant de vapeur prête, voyant de fin d'eau, interrupteur général avec couvercle, bouton de verrouillage sécurité, arrêt automatique en cas de manque d'eau
Réparabilité	Réparation exclusivement par Centre Service Agréé Astoria ; pièces détachées disponibles via le service après-vente
Garantie	Selon bulletin de garantie joint (hors usage normal, dépréciation du cordon fer et entartrage)

FOIRE AUX QUESTIONS - NN 595 K ASTORIA

Comment remplir le réservoir d'eau en cours d'utilisation ?

Placez l'interrupteur général sur la position Arrêt, ouvrez le bouchon de remplissage, versez l'eau à l'aide du gobelet fourni (capacité maximale 1,5 L), puis refermez le bouchon et remettez l'interrupteur sur Marche. Attendez que le voyant de vapeur prête se rallume.

Que faire si le voyant de fin d'eau s'allume alors que la vapeur est encore émise ?

Cela indique un dysfonctionnement. Cessez immédiatement d'utiliser l'appareil et faites-le réviser par un Centre Service Agréé Astoria. Normalement, ce voyant ne doit s'allumer que lorsqu'il n'y a plus d'eau dans la chaudière et que le fer n'émet plus de vapeur.

Peut-on utiliser des produits détergents dans le nettoyeur vapeur ?

Non, n'ajoutez aucun produit autre que de l'eau (de préférence du robinet, ou mélangée à 50 % avec de l'eau distillée si elle est calcaire). Les détergents peuvent endommager l'appareil.

Comment procéder au détartrage de la chaudière ?

Videz l'appareil, retirez le cache-bouchon sous l'appareil avec un tournevis plat, dévissez la vis de vidange à l'aide de la clé fournie (attention au joint). Versez 30 cl d'eau et 30 cl de vinaigre blanc dans la chaudière, laissez agir 1 heure, videz, rincez trois fois à l'eau claire, puis refermez et replacez le cache.

Pourquoi la pompe fait-elle du bruit régulièrement ?

C'est tout à fait normal. La pompe se met en marche pour recharger la chaudière en eau froide et maintenir un niveau constant. Le bruit généré n'est pas un signe de dysfonctionnement.

Comment utiliser le fer à repasser du modèle NN 595 K ?

Placez l'appareil sur ses roues, posez le fer sur son tapis, branchez le cordon du fer sur le connecteur de l'appareil. Réglez le thermostat du fer sur la position ●●●. Attendez que le voyant de contrôle du fer s'éteigne et que le voyant vapeur prête s'allume. Purgez le fer en actionnant la commande vapeur au-dessus d'un chiffon avant de commencer à repasser.

Quels accessoires utiliser pour nettoyer les vitres ?

Utilisez la raclette à vitres (accessoire 14). Projectez la vapeur sur la vitre à faible débit, puis passez la raclette de haut en bas pour recueillir la saleté. Essuyez régulièrement la raclette avec un chiffon. Sur vitre froide, tenez l'accessoire à environ 30 cm de distance avant de commencer.

L'appareil peut-il être utilisé pour dégivrer un réfrigérateur ?

Oui, la vapeur permet d'accélérer le dégivrage des réfrigérateurs et congélateurs. Veillez à ne pas diriger le jet directement sur les parties électriques et respectez une distance suffisante.

Que faire si le cordon d'alimentation est endommagé ?

Débranchez immédiatement l'appareil et ne l'utilisez plus. Le cordon doit être remplacé par un professionnel d'un Centre Service Agréé Astoria pour éviter tout danger.

Comment ranger l'appareil après utilisation ?

Éteignez l'appareil (interrupteur sur Arrêt), débranchez-le, laissez-le refroidir pendant au moins 5 heures avant de le ranger en position verticale. Enroulez le cordon d'alimentation autour de l'enrouleur prévu à cet effet.

MODE D'EMPLOI NN 595 K ASTORIA

Instructions d'utilisation

NN 595

Nettoyeur vapeur

NN 595 A Nettoyeur vapeur
NN 595 KNettoyeur vapeuravec fer professionnel

Avec cet apparéil, vous avez fait l'acquisition d'un article de qualité, bénéficiant de toute l'expérience d'Astoria dans le domaine du petit electroménager. Il répond aux critères de la qualité Astoria : les mêleurs matériaux et composants ont été utilisés pour sa fabrication, et il a été soumis à des contrôleires rigoureux. Nous souhaitons que son usage vous apporte entière satisfaction.

Nous attironsVote attention sur le fait que cet appeareil travaille avec de I'eau brulante et de la vapeur sous pression. Nous you demandons donc de dire très attentivement les instructions données dans cette notice, car elles fournissent, entre autres, des informations importantes relatives à la sécurité d'installation, d'utilisation et d'entretien. Gardez votre notice, vous pourriez avoir besoin de vous y referrer dans le futuro.

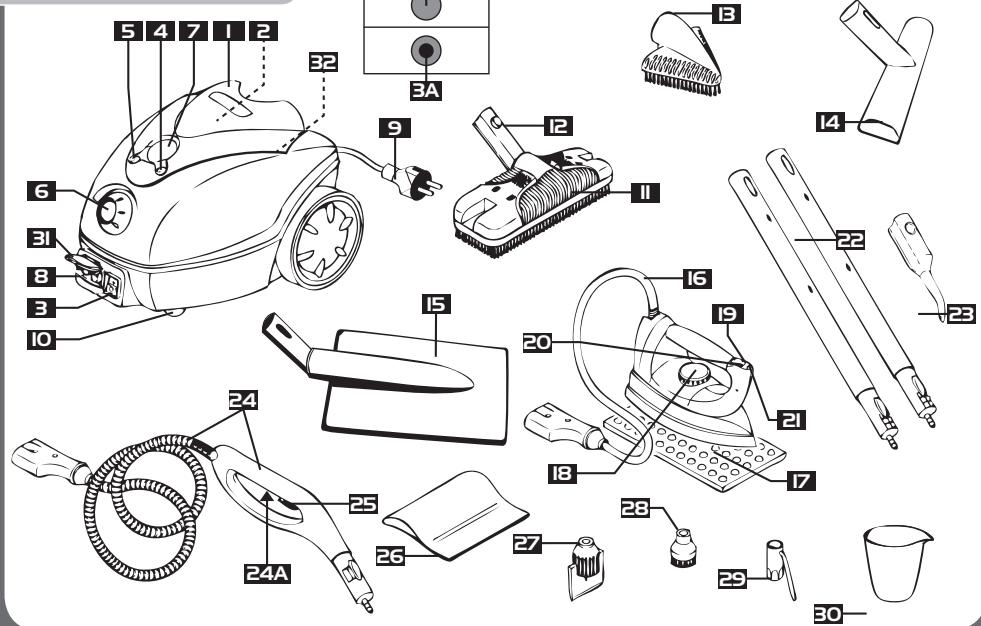

Description produit

Poignée
Bouchon de replissage
Interrupteur général (avec couvercle de protection)

• 3A:Position « MARCHE »
• 3B:Position《ARRET》

4 Voyant lumineux de vapeur prete
5 Voyant lumineux de fin d'eau
6 Bouton de réglage vapeur
Manometre
8 Prise de raccordement du flexible
9 Cordon d'alimentation
10 Roues pivotantes
Brosse rectangulaire
Tube de raccordement des accessoires 11 et 13
B Brosse triangulaire
14 Raclette à vitres
15 Decolleuse à papier peint
16 Cordon du fer (^*)

Tapis repose fer (^)
Bouton de réglage du thermostat ()
19 Touche de commande vapeur du fer (^)
GliSSIere de vapeur permanente (^)
Voyant de contrôle de température du fer (*)
2 tubes rallonge
Lance haute pression
4 Flexible vapeur renforcé avec poignée pistonel

24A : Bouton de verouillage de sécurité

Bouton de commande de sortie vapeur
26 Chiffonnette
Z Spatule
28 Brosse ronde nylon
Clé de vidange
30 Gobelet de replissage
31 Couvercle du connecteur
32 Enrouleur de cordon

(*)Modèle NN 595 K uniquement.

Les plus Astoria

• Autonomie illimitée : le replissage à tout moment du réservoir offre un gain de temps considérable et permet de nettoyer toute la maison d'un coup.
• Mise en chauffe en 5 min. environ. Temps de chauffe très court, pour une vapeur disponible rapidement.
• Un réglage du début vapeur, pour s'adapter aux différentes situations : nettoyage en douceur, repassage, décapage de saleté incrustée...
• Une résistance de chauffe montée à l'extérieur de la chaudière, ce qui lui permet d'échapper totalement au tartre.
• Une chaudière en inox pour uneonne longevite.

Environnement

• Ne jetez pas l'appareil en fin de vie avec les ordures menagères, mais déposez-le dans un point de collecte approprié pour son recyclage. Vous aiderez ainsi à protégger l'environnement.

Recommendations de sécurité particulières

• Pour votre sécurité, lorsque vous souhaitez nettoyer à la vapeur, il est impératif d'attendre l'allumage duvoyant de «vapeur préte» une première fois, avant de commencer le nettoyage. A défaut, il faut s'abstenir de nettoyer à la vapeur et faire réviser l'appareil par un Centre Service Agréé Astoria.
  Le voyant de fin d'eau doit s'éclairer seulement s'il n'y a plus d'eau dans la chaudière et que le fer n'émet plus de vapeur. Dans le cas où celui ci éclairerait durant l'émission de vapeur, il faut s'absténir d'utiliser l'appareil et le faire réviser par un Centre de Service Agree Astoria.
• Ne jamais déplacer l'appareil alors que le bouchon de replissage est逝é.
• Il est obligatoire de raccorder l'apparéil à une prise électriche répondant aux prescriptions de sécurité avec mise à la terre.
• Ne jamais mettre le nettoyeur sous le robinet pour rajouter de l'eau.
• Débrancher le cable d'alimentation pour toute opération d'entretien, de replissage ou de vidange, ainsi que lorsque l'appareil n'est pas utilisé.
• Veiller à ce que le cable d'alimentation n'entre pas en contact avec les parties chaudes du fer (Modèle NN 595 K).
• Ne pas ranger l'appareil encore chaud, le laisser refroidir à l'air libre auparavant.

• Ne pas diriger le jet de vapeur directement sur la peau, la soie, le cuir, le velours ou d'autres matérieliaux similaires qui craignent la chaleur (Tergal, Dralon...).

• Introduire la quantité d'eau préconisée et n'y additionner aucun autre produit.
  Utiliser de préférence l'eau du robinet. Si l'eau de cette région est calcaire, la mélanger à 50 % avec de l'eau distilled.

Recommandations de sécurité generales

• Ne pas plonger l'appareil dans l'eau.
• Ne pas laisser les enfants se servir de l'appareil. L'emploi de cet article doit être réservé à des personnes connaissant parfaitement son fonctionnement.
• Ne pas laisser l'appareil sans surveillance lorsqu'il est branché.

• Pour le repassage (Modèle NN 595 K uniquement) - Poser l'appareil au sol.

• Ne pas repasser de vêtements portés sur soi.

• S'assurer que la tension du secteur correspond bien à celle marquée sur la plaque signalétique de l'appareil.

• Ne pas tirer sur le cable d'alimentation ou sur l'appareil pour le débrancher.
• S'assurer avant chaque utilisation que le cable d'alimentation est en parfait etat.
• Si le cable d'alimentation est endommagé, il doit être immédiatement replacé par un professionnel d'un Centre Service Agréé Astoria, afin d'éviter tout danger.
  L'appareil ne doit pas etre utilise s'il a chuté, s'il fuit ou presente des anomalies de fonctionnement.
• En cas de panne ou de mauvais fonctionnement, débrancher l'appareil immédiatement. Ne pas chercher à réparer l'appareil soit même, mais le confier à un professionnel d'un Centre Service Agréé Astoria.

Retrouvez les coordonnées du Centre Service Agréé Astoria le plus proche de chez vous sur www.astoria.tm.fr

• Ne pas laisser l'appareil exposé aux agents atmosphériques (pluie, soleil...) ni à une température inférieure à 5^ .

Mise en service

• Avant la première utilisation, retirez tous les sachets en plastique, cartons et papiers qui protégent les différentes pieces de l'appareil. Ne jamais les laisser à la portée des enfants
• Poser le nettoyeur débranché à plat sur ses roues.

Pour nettoyer à la vapeur

Remplissage de la chaudière

Ouvrir le bouchon de replissage (2). Remplir le réservoir d'eau (1,5 L). Utiliser le gobelet de replissage (30). Refermer le bouchon en l'enfantant à fond.

Raccordement des accessoires

1. Raccorder le connecteur du flexible (24) au connecteur de l'appareil en clipsant son couvercle (31) sur la fiche monobloc du flexible.
2. Fixer un accessoire sur la poignée pistolet du flexible (24), avec ou sans rallonges (22), selon l'utilisation désirée.

Réglage et utilisation de la vapeur

1. Brancher le cordon d'alimentation de l'appareil (9).
2. Placer l'interrupteur général (3) sur la position «Marche» matérialisée par . La pompe se met régulièrement en marche pourmaintenir un niveau d'eau constant dans la chaudière.
3. ÀpRESquelquesminutes,le manometre (7) indique que la pression s'élove.Levoyant de“vapeur prête”(4)sallume déssque la vapeur peut êtreutilisée.Pour vosere sécurité, lorsqu'vous souhaitez nettoyer à la vapeur, il est impératif d'attendrel'allumage duvoyant de“vapeur prête”une première fois,avantde commencer le nettoyage.A défaut,il faut s'abstenir de nettoyer à la vapeur et faire réviser l'appareil par un Centre Service Agréé Astoria.

Remarque : Au démarrage et en cours de nettoyage la pompé se met régulièrement en route pour recharger la chaudière en eau froide. le bruit géné est tout à fait normal.

1. Ajuster si nécessaire le débit de vapeur en tournant le bouton de réglage (6).
2. Lors de la première montée en température, actionner la commande de sortie vapeur (25) sur la poignée pistonlet pendant quelques secondes pour evacuer les gouttelettes d'eau se trouvant dans le flexible. Attendre que levoyant de «vapeur préte» (4) s'allume de nouveau avant de commencer à utiliser l'appareil.
3. Levoyant de «vapeur préte» (4) s'éteint chaque fois que la vapeur est demandée. Il est néanmoins possible de continuer à utiliser l'appareil.

Remplissage de la chaudière en cours d'utilisation

Si en cours de travail, l'eau vient à manquer, le voyant de fin d'eau (5) s'allume et émet un signal sonore. Il faut alors procéder au replissage du réservoir.

1. Placer l'interrupteur général (3) sur la position «Arrêt» matérialisée par .
2. Ouvrir le bouchon de replissage (2). Remplir le réservoir d'eau. Utiliser le gobeelet de replissage (30). Refermer le bouchon en l'enfantant à fond.
3. Placer l'interrupteur général (3) sur la position «Marche» matérialisée par L'appareil est prét pour continuer.

En fin de travail

1. Arrête l'appareil en plaçant l'interrupteur général (3) sur la position «Arrêt» matérielisée par .
2. Débrancher l'appareil.
3. Il est conseilé de laisser refroidir le nettoyeur pendant 5 heures avant de le ranger.
4. Rangement du cordon secteur : enrouler le cable autour de I'enrouleur (32).

Entretien de l'appareil

Les opérations d'entretien doivent être faites l'appareil debranché et refroidi.

• Le nettoyeur s'essuie tout simplement avec un chiffon doux.
• Ne pas utiliser de produits détergents ajoutés à l'eau dans la chaudière.

• Détartrage : en principe, un simple rincavage périodique de la chaudière permet d'éliminer les dépôts qui peuvent s'y trouver. Selon la qualité de l'eau utilisée, un détartrage de la chaudière peut être effectué une à deux fois par an. L'accès à la chaudière se trouve sous l'appareil. Enlever le cache bouchon avec un tournevis plat.

• Ouvrir le bouchon de replissage (2).

• Vider le contenu du réservoir dans unseau.
• Retourner l'appareil. Enlever le cache bouchon avec un tournevis plat
• A l'aide de la clef (29) retirer la vis de vidange se trouvant sur la face inférieure de l'appareil (attention à ne pas perdre le joint).
• Vider l'eau contenue dans la chaudiere et les dépôts éventuels dans unseau.
• Pour un simple rincege, passer à l'été 11.
• Verser dans la chaudière 30 cl d'eau et 30 cl de vinaigre blanc.
• Refermer la vis de vidange et remetre l'appareil sur ses roues.
• Laisser agir pendant 1 heures environ.
• Retourner l'appareil,sterol la vis de vidange et vide la chaudiere.
• Rincer trois fois la chaudière en y versant à chaque fois un litre d'eau claire. Vider la chaudière en secouant énergiquement pour evacuer les résidos.
• Refermer la vis de vidange et serrer convenablement à l'aide de la clef (29). Replacer le cache bouchon.

Remarque : Afin d'éviter un entartrage trop important et d'augmenter la durée de vie de votre nettoyeur, nous vous conseillons d'utiliser notre carafe filtrante RF950A.

Conseils d'utilisation

• Le nettoyeur vapeur s'utilise pour les usages internes et externes. Tout ce que vous pouvez

habituelles nettoyer avec un chiffon, une épponge, une serpillière et des produits détergents (hors appareils electriques), vous pouvez maintainant l'entretenir avec votre nettoyeur à vapeur Astoria.

• Grac à sa température élevée, la vapeur permet de décoller la graisse et les saletés les plus incrustées. La vapeur émise à haute température permet également d'éliminer bacteriés, germes et acariens bien moins qu'avac un aspirateur classique.
  L'usage d'un nettoyeur vapeur est economique et ecologique car il évite l'emploi de produits détergents. La vapeur agit à la place des produits d'entretien pour dissoudre laGRAISSÉ et décoller la saleté que vous recueillez ensuite avec les chiffonnéttes, une éponge ou un chiffon.
• La vapeur permet d'accélérer le dégivrage des réfrigerateurs ou congelateurs.
• La vapeur est efficace pour déboucher les écoulements sanitaires.

Conseils pour l'utilisation des accessoires

Avant de procéder au nettoyage de vos tapis, moquettes, tissus et autres surfaces délicates, veillez consultez les instructions propres à chaque article. Cherchez un endroit caché ou un échantillon et faites un essai. Attende que la vapeur agisse et vérifie qu'aucun changement de couleur ni aucune déformation ne se soit produit.

Tube de raccordement des accessoires 11 et 13 (12): S'adapte à la fois sur la Brosse rectangulaire (11) et sur la Brosse triangulaire (13). D'une manière générale, la Brosse rectangulaire est à munir d'une chiffonnette (26) (fixée par les pince supérieures).

Larosse triangulaire (13):

Est particulièrement recommendée pour les textiles. Sa forme particulière permet de nettoyer les angles et les recoins difficiles d'accès.

Larosse rectangulaire (11):

Est adaptée pour les grandes surfaces telles que les sols ou les murs. En cas de saleté incrustee, l'utiliser sans chiffonnette, en agissant directement avec les poils. Remetre une chiffonnette (26) par la suite pour éliminer les résidus.

La Brosse ronde nylon (28) :

Se fixe à l'extrémité de la lance avec la lance haute pression (23). Elle est adaptée au nettoyage de petites surfaces très sales. Les résidus ainsi décollés seront recueillis avec un chiffon ou une éponge.

La raclette à vitres (14):

Permet de nettoyer les surfaces vitrées en utilisant un débit de vapeur réduit. Projeter la vapeur sur la vitre directement ou à quelques centimétres de dis

tance. Stopper la vapeur et passer la raclette de haut en bas pour recueillir la saleté. Essuyer régulièrement la raclette avec un chiffon. Attention, sur toute froide, projeter la vapeur sur la vitre en tenant l'accessoire à une trentaine de centimètres de distance, avant de commencer le nettoyage.

La lance haute pression (23):

Elle peut être utilisée avec ou sans petite brosse ronde. Le jet de vapeur concentré donne une puissance de nettoyage supplémentaire pour découvert ou decoller la saleté incrustée. Pratique pour nettoyeur les radiateurs, les volets, etc.

La décolleuse à papier peint (15):

La vapeur émise permet de décoller les papiers points sans difficultés, sans laisser de traces au mur et dans un respect de l'environnement.

La spatule (27):

Elle peut se clipser sur le bout de la buse haute pression (23). Permet de decoller les chewing-gums.

Nettoyages particuliers

Si vous souhaitez nettoyer des objets délicats, pensez toujours à éloigner la sortie vapeur de l'objet à nettoyer.

Les plantes : Une distance de pulverisation de trente centimètres minimum est à respecter impératifement sous peine d'abîmer les plantes.

La voiture : respecter une distance de pulverisation de 10 à 20 cm pour nettoyer les pneus. Les jantes peuvent être nettoyées par contact direct. Pour enlever les tâches d'huile ou de goudron sur les carrosseries, utiliser toujours un chiffon doux et écais.

Le mobilier de jardin: Qu'il soit en matière plastique ou en bois, pulveriser la vapeur à une distance suffisante pour ne pas le déterminer et essayer avec un chiffon doux.

Option fer professionnel Modèle NN 595 K uniquement

Recommendations de sécurité generales

• Le fer à repasser ne doit jamais être laissé sans surveillance lorsqu'il est branché.
• Si le cordon du fer (16) est endommagé, il doit être replacé. Dans ce cas, contactez votre Centre Service Agréé Astoria.
• S'assurer que la surface sur laquelle repose le fer (tapis repose fer) est plane et stable (Modèle NN 595 K).

Mise en service du fer

• Poser l'appareil débranché à plat sur ses roues.
• Poser le fer sur son tapis repose fer (17).
• Raccorder le cordon du fer (16) au connecteur de l'appareil (8) en clipsant le couvercle (31) sur la fiche monobloc du fer.

Repassage à la vapeur

1. Ouvrir le bouchon de replissage (2). Remplir le réservoir d'eau. Utiliser le gobelet de replissage (30). Refermer le bouchon en l'enfantant à fond. Brancher l'appareil.
2. Régler la température de repassage en amenant la position de réglage du bouton de thermostat (18) en face du repère «●●●».
3. Dès que le fer aura atteint sa température, le voyant de contrôle de température du fer (21) s'éteindra.
4. Attendre que le voyant de «vapeur prete» (4) se soit allumé une première fois.
5. Purger le fer en actionnant la commande vapeur (19) tout en maintainant le fer au dessus d'un chiffon. L'eau contenue dans les tuyaux est expulsee. Une fois que la vapeur obtenu est exemple d'eau, l'ensemble est prét pour le repassage.

Pour obtenir un débit permanent de vapeur

• Tirer la glissière de vapeur permanente (20) vers l'arrière, et régler le début vapeur (6) sur le minimum.

Remplissage de la chaudière en cours de repassage

• Voir en page 4 «Remplissage de la chaudière en cours d'utilisation».

Conseils pour le repassage

• Dans le cas où on ne connait pas la composition du tissu, chercher un endroit caché et essayer à températureassebaddereelle qui convient le mistrs. Il est conseillede faire un tri dans le linge a repasser en le regroupant par familles de température.On commencerà repasser la famille qui demande la températurela plus basse.
• Si I'on doit repasser un tissu à une température inférieure à celle régée, il faut régler le fer sur la nouvelle température et attendre que levoyant (21) se rallume.
• Sur la position «●» Soie/Nylon, n'utilise pas la touche de commande vapeur (19) du fer, vous obtiendriez des gouttelettes d'eau et non de la vapeur. Cette position ne doit être utilisée qu'en repassage à sec.
• Le fer peut être utilisé en défloissage vertical. Pour cela, suspendre le vêtement à un cincte et faire ajuster la vapeur à distance (une quinzaine de centimètres) du vêtement.
  Utiliser une table à repasser «spéciale vapeur» qui permet à la vapeur de la traverser.

\section*{Caracteristiques techniques}

Puissance résistance: 1500 W

Puissance fer (NN 595 K) : € 650 W

Tension : 230V ~ 50Hz

Commande sur la poignée

du flexible : 12 Vasse tension

Capacité du réservoir : 1,5 Litres

Pression : 5 bars

Débit vapeur régiable : 120 g/ min

Autonomie : lllimitée

Matériau Chaudière : Inox 18/10

Dimensions du nettoyeur : 34 H x 32 I x 47 L cm

Dimensions du fer (NN 595 K) : 14,5 H x 11 I x 23 L cm

Poids nettoeur: 6 kg

Poids accessoires : 2,2 kg environ

Poids du fer (NN 595 K): 1,4kg environ

Nota

La garantie est définie sur le bulletin de garantie joint.
Elle ne couvre pas l'usage normale, la dépréciation du cordon du fer, ainsi que l'entartrage.
